MANUAL DE UTILIZADOR IDCE 745 (EU) INDESIT

Português Índice Informações importantes, 66-67 Instalação, 68 Onde instalar a máquina de secar roupaVentilaçãoLigação eléctricaInformações preliminares Descrição da máquina de secar roupa, 69-70 CaracterísticasPainel de comandos Como efectuar uma secagem, 71 Início e escolha do programa Programas e opções, 72-73-74 Tabela dos programasProgramas especiaisOpçõesAbertura da porta Roupa, 75-76 Triagem da roupaEtiquetas de manutençãoPeças especiaisTempos de secagem Advertências e sugestões, 77 Segurança geralInformações sobre a reciclagem e a eliminaçãoEconomia energética e respeito pelo meio ambiente Cuidados e manutenção, 78 Interrupção da alimentação eléctricaLimpeza do filtro no fim de cada cicloControlo do tambor no fim de cada cicloEsvaziamento do recipiente de recolha da água no fimde cada cicloLimpeza da unidade de condensaçãoLimpeza da máquina de secar roupa Problemas e soluções, 79 Assistência, 80 Peças de reposição

IDCE 745 ! Mantenha o presente manual num local acessível para poder consultá-lo facilmente sempre que necessário.Mantenha sempre o manual junto da máquina de secarroupa. Se a máquina for vendida ou cedida a outraspessoas, faça-a acompanhar deste manual, para que osnovos proprietários possam conhecer as advertências esugestões relacionadas com a utilização da mesma. ! Leia com atenção estas instruções: as páginas seguintes contém informações importantes sobre a instalação esugestões úteis sobre o funcionamento doelectrodoméstico.

MÁQUINA DE SECAR ROUPA

Instruções para a utilização66

Informações importantes Para um funcionamento eficiente da máquina de secar roupa por condensação, é necessário respeitar o esquema de manutenção regular indicado abaixo: Filtro de cotão É NECESSÁRIO limpar o cotão que se deposita no filtro no fim de cada ciclo de secagem. Fase 1 Abra a porta da máquina de secar roupa pressionando-a como indicado na figura. Fase 2 Extraia o filtro (com dois dedos). Fase 3 Limpe eventuais depósitos de cotão da superfície interna da rede do filtro. Fase 4 Reinstale o filtro Não ligue nunca a máquina de secar roupa sem ter colocado o filtro. A falta de limpeza do filtro no fim de cada ciclo de secagem tem influência sobre os desempenhos da máquina, que demora mais tempo a secar e, consequentemente, consome mais electricidade durante a secagem. Recipiente de recolha da água É necessário esvaziar o recipiente de recolha da água no fim de cada ciclo de secagem. Fase 1 Puxe o recipiente de recolha da água em direcção a si e retire-o completamente da máquina de secar roupa. Fase 2 Esvazie toda a água contida no recipiente. Fase 3 Reinstale o recipiente de recolha da água, certificando-se de que fica completamente inserido na respectiva posição. O não esvaziamento do recipiente de recolha da água pode causar: - A paragem do aquecimento da máquina (o que faria com que a roupa continuasse húmida no fim do ciclo de secagem). - O indicador luminoso Esvaziar recipiente ilumina-se para avisar que o recipiente está cheio. Carregamento do sistema de recolha da água Quando a máquina de secar roupa é nova, o recipiente de recolha da água não efectua a recolha enquanto o sistema não estiver carregado. Esta operação pode precisar de 1 ou 2 ciclos de secagem. Uma vez efectuado o carregamento, o sistema recolhe a água em todos os ciclos.PT

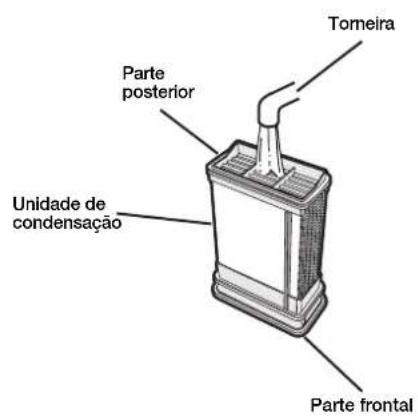

Unidade de condensação - É necessário limpar o cotão do condensador todosos meses. Fase 1 Abra a tampa do condensador - Segure a pega e puxe-a na sua direcção. Fase 2 Retire o condensador rodando as 3 molas e, em seguida, puxe o condensador na sua direcção. (É possível que exista água nos tubos: é normal). Fase 3 Limpe o condensador com água, fazendo-a escorrer pela parte posterior para remover eventuais depósitos de cotão. Fase 4 Reinstale a unidade de condensação. Certifique-se de que o grupo fica completamente inserido na respectiva posição, que as 3 molas ficam bem fixas e que as setas de posicionamento na parte da frente do condensador ficam orientadas para cima. A falta de limpeza do condensador pode causar uma avaria precoce na máquina de secar roupa.68

Onde instalar a máquina de secar roupa? As chamas podem danificar a máquina de secar roupa, que deve pois ser instalada num local afastado de fogões a gás, aquecedores, radiadores ou placas de cozinha. Se o electrodoméstico for instalado sob uma banca, é necessário deixar um espaço de 10 mm entre o painel superior do electrodoméstico e outros objectos colocados sobre o mesmo, e um espaço de 15 mm entre os lados do electrodoméstico e as paredes ou os móveis vizinhos. Deste modo, fica garantida uma circulação do ar adequada. Ventilação Quando a máquina de secar roupa estiver activa, deve existir ventilação suficiente. Certifique-se de que instala a máquina de secar roupa num local sem humidade e com circulação do ar adequada. O fluxo de ar em torno da máquina de secar é fundamental para permitir a condensação da água produzida durante a lavagem. A máquina de secar roupa não funciona correctamente se estiver instalada num espaço fechado ou no interior de um móvel. ! Se a máquina de secar roupa for utilizada numa divisão pequena ou fria, é possível que se forme uma pequena quantidade de condensados. ! Não é aconselhável instalar a máquina de secar roupa num armário. O electrodoméstico não deve nunca ser instalado por trás de uma porta de fechar à chave, de uma porta de correr nem de uma porta com dobradiças do lado oposto ao da porta da máquina de secar roupa. Descarga da água Se a máquina for colocada junto de um tubo de descarga, é possível fazer defluir a água condensada directamente sem ter de utilizar o recipiente de recolha da água. Neste caso, deixa de ser necessário esvaziar o recipiente de recolha da água no fim de cada ciclo. Se a máquina de secar roupa for instalada por cima ou ao lado de uma máquina de lavar roupa, pode partilhar a mesma conduta de descarga. Basta desligar o tubo indicado na figura A e ligá-lo à conduta de descarga. Se a conduta de descarga estiver a uma distância superior ao comprimento do tubo, para efectuar a ligação, é possível adquirir e ligar um tubo de diâmetro idêntico e com o comprimento necessário. Para instalar o novo tubo, basta substituir o existente conforme indicado na figura B inserindo-o na mesma posição. ! A conduta de descarga deve ficar 1 m mais baixa relativamente ao fundo da máquina de secar roupa. ! Depois de ter instalado a máquina de secar roupa, certifique-se de que o tubo de descarga não está dobrado nem torcido.

15 mm 15 mm 15 mm 15 mm Ligação eléctrica Antes de introduzir a ficha na tomada eléctrica, verifique o seguinte: Certifique-se de que tem as mãos secas. A tomada deve estar equipada com ligação à terra. A tomada deve ter capacidade para suportar a potência máxima prevista para a máquina, indicada na placa dos dados de exercício (consulte Descrição da máquina de secar roupa). A tensão de alimentação deve estar compreendida entre os valores indicados na placa dos dados de exercício (consulte Descrição da máquina de secar roupa). A tomada deve ser compatível com o tipo de ficha da máquina de secar roupa. Caso contrário, substitua a tomada ou a ficha. ! Não utilize extensões. ! A máquina de secar roupa não pode ser instalada em ambientes externos, mesmo que abrigados. Na verdade, pode ser muito perigoso expor este electrodoméstico à chuva ou a tempestades. ! Após a instalação da máquina de secar, o cabo eléctrico e a ficha devem ser mantidos ao alcance da mão. ! O cabo eléctrico não deve ser dobrado nem esmagado. ! Se a ficha a substituir é do tipo incorporado, é necessário eliminá-la de forma segura. NÃO a deixe onde possa ser inserida numa tomada, podendo provocar choques eléctricos. ! O cabo eléctrico deve ser controlado periodicamente e substituído utilizando um cabo específico para esta máquina de secar roupa, podendo ser instalado unicamente por técnicos autorizados (consulte Assistência). Os cabos eléctricos novos ou mais compridos são fornecidos por revendedores autorizados por um custo adicional. ! O fabricante não se responsabiliza pela não observância destas regras. ! Em caso de dúvida relativamente às indicações acima, contacte um electricista qualificado. Informações preliminares Depois de instalada a máquina de secar roupa, antes de a colocar em funcionamento, limpe o interior do tambor e retire a sujidade que se possa ter acumulado durante o transporte.

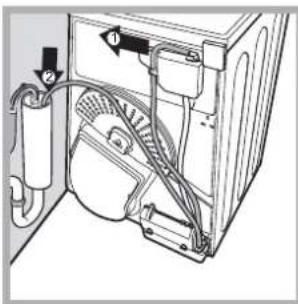

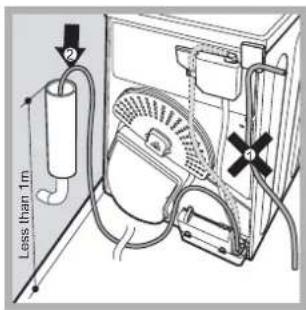

Less than 1m Fig. A Fig. B InstalaçãoPT

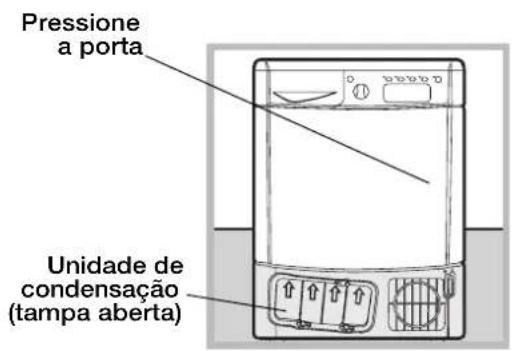

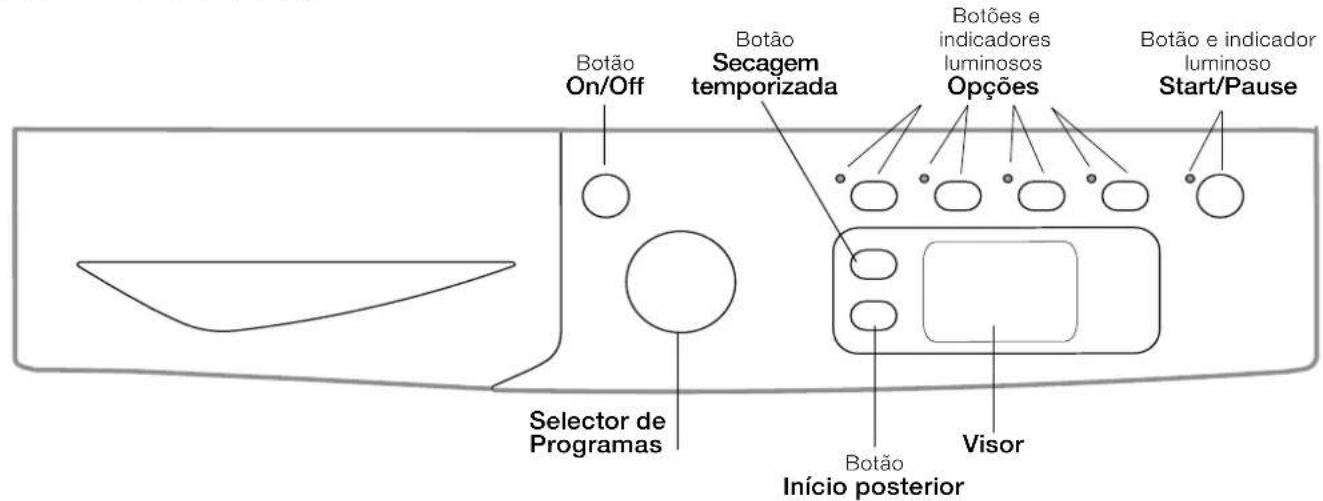

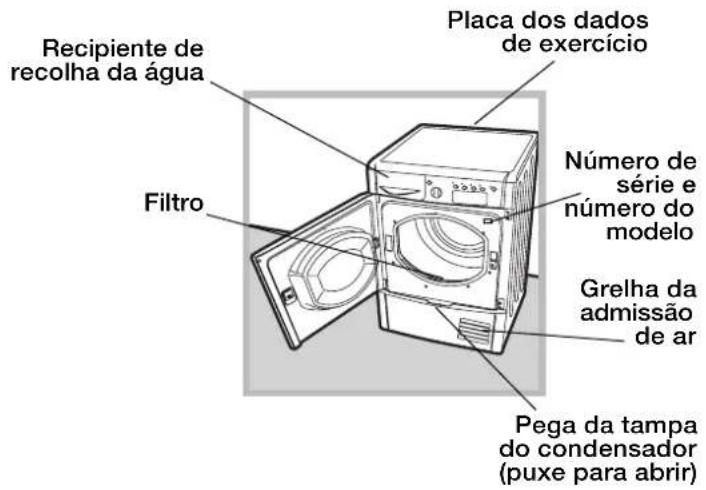

Botão On/Off Botão e indicadorluminoso Start/Pause Selector de Programas Pressione a porta Unidade de condensação (tampa aberta) Recipiente de recolha da água Placa dos dados de exercício Pega da tampa do condensador (puxe para abrir) Filtro Grelha da admissão de ar Descrição da máquina de secar roupa Abertura da porta Painel de comandos Características Botões eindicadoresluminosos Opções Visor Botão Início posterior Botão Secagem temporizada Indicador luminoso Esvaziar recipiente Indicador luminoso Limpeza do Filtro Indicador luminoso Limpeza do Condensador Fases Ícone secagem temporizada Ícone Início retardado Número de série e número do modelo70

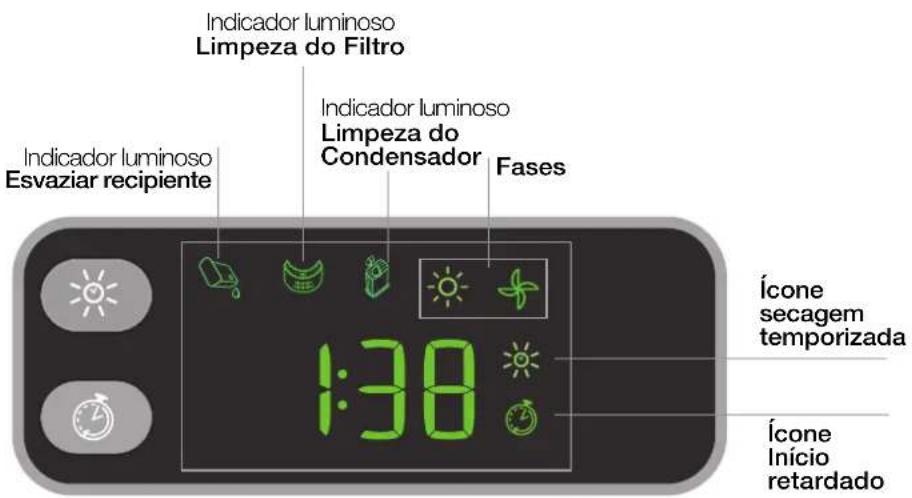

Botão ON/OFF/Reset Uma pressão normal do botão liga ou desliga o aparelho. Se a máquina de secar roupa estiver funcionando, uma pressão prolongada por aproximadamente 3 segundos fará desligar o aparelho e restabelecer o ciclo em curso. Selector de Programas Consente configurar o programa: rode até que o indicador fique direccionado para o programa pretendido (consulte Início e Escolha do programa). Botões opções Permitem escolher as opções disponíveis para o programa seleccionado. Os indicadores luminosos acendem-se para indicar que a opção foi seleccionada (consulte Programas e opções). Botão e indicador luminoso START/PAUSE Quando o indicador luminoso verde piscar lentamente, prima o botão para iniciar o programa. Quando o ciclo tiver sido iniciado, o indicador luminoso de sinalização mantém-se sempre aceso. Para colocar o programa em pausa, prima novamente o botão; o indicador luminoso fica de cor laranja e começa novamente a piscar. Para reiniciar o programa do ponto em que havia sido interrompido, prima novamente o botão (veja Início e Escolha do programa). Visor Na secção A é visualizado o valor da Secagem temporizada configurada; no caso em que tenha sido programado um Início retardado será visualizado o tempo faltante ao início do programa escolhido. Nesta secção é visualizada também a duração do programa escolhido. Na secção B é visualizada a fase do programa em andamento: Ícone sol : Secagem Ícone ventoinha : Ciclo de ar frio Na secção C os indicadores luminosos de manutenção (Indicador luminoso esvaziar recipiente , Indicador luminoso limpeza filtro , Indicador luminoso limpeza condensador ) , veja Indicadores luminosos. Indicadores luminosos Os indicadores luminosos fornecem informações importantes. Vejamos o que significam: O indicador luminoso esvaziar recipiente indica que é necessário esvaziar o recipiente de recolha da água. Se o recipiente encher durante a realização do programa, o led irá acender-se. A máquina de secar roupa automaticamente irá iniciar o ciclo de ar frio e o led START/PAUSE ficará intermitente na cor âmbar. Para reiniciar o ciclo a partir do ponto em que foi interrompido, prima novamente o botão START/PAUSE. Para evitar este procedimento, esvazie sempre o recipiente de recolha da água antes de cada utilização da máquina de secar roupa (consulte Manutenção). O indicador luminoso Limpeza do filtro antes de cada programa lembra que é fundamental limpar o filtro cada vez antes de utilizar a máquina de secar roupa (consulte Manutenção). O indicador luminoso Limpeza do condensador lembra que é fundamental limpar o condensador em intervalos regulares (consulte Manutenção).

Início e escolha do programa

1. Introduza a ficha da máquina de secar roupa na tomada de alimentação eléctrica.

2. Seleccione a roupa em função do tipo de roupa (consulte Roupa).

3. Abra a porta e certifique-se de que o filtro está limpo e em posição, e que o recipiente de recolha da água está vazio e posicionado correctamente (consulte Manutenção). 4. Carregue a máquina tendo o cuidado de não deixar nenhuma peça de roupa entre a porta e o respectivo vedante. Feche a porta.

5. Carregue no botão ON/OFF para ligar a máquina.

6. Rode o botão de selecção dos Programas até quando o indicador estiver no programa correspondente ao tipo de tecido que se pretende secar, verificando a tabela dos programas (consulte Programas e opções) e as indicações para cada tipo de tecido (consulte Roupa Branca). ! Atenção: se, depois de ter premido o botão de START/PAUSE, alterar a posição do selector dos programas, a nova posição NÃO altera o programa seleccionado. Para alterar o programa, prima o botão START/PAUSE para colocar o programa em pausa (o indicador luminoso fica laranja intermitente), escolha o novo programa e as respectivas opções. Prima o botão de START/ PAUSE para iniciar o novo programa.

7. Escolha Secagem temporizada carregando no respectivo botão até que seja alcançado o nível ou o tempo desejado

(consulte Programas e opções).

8. Se necessário, defina o tempo de retardamento e as outras opções (consulte Programas e opções).

9. Se pretender que o aviso acústico se active no fim do programa, prima o botão ALARME

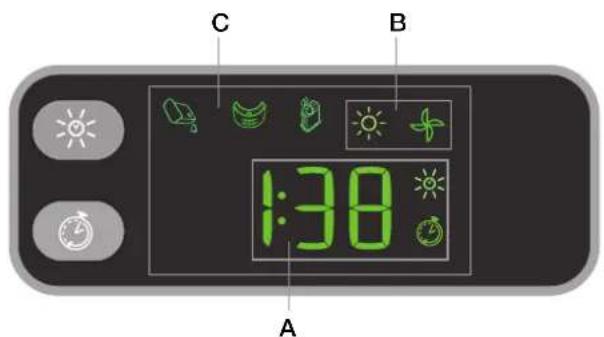

10. Para iniciar, prima o botão START/PAUSE. No visor, é visualizado o tempo restante estimado.

Durante o programa de secagem, é possível controlar a roupa e retirar as peças que já estão secas, deixando as outras no interior da máquina. Depois de ter voltado a fechar a porta, prima START/PAUSE para recolocar a máquina em funcionamento.

11. Durante os últimos minutos dos programas de secagem, antes do fim do programa, é iniciada a fase final de SECAGEM A

FRIO (os tecidos são arrefecidos); é necessário deixar sempre terminar esta fase. 12. O aviso acústico (se esta opção tiver sido seleccionada) avisa quando o programa tiver terminado. No visor é visualizado End. Abra a porta, retire a roupa, limpe o filtro e volte a colocá-lo no respectivo lugar. Esvazie o recipiente de recolha da água e volte a colocá-lo no respectivo lugar (consulte Manutenção). Se tiver sido seleccionada a opção Pós anti-dobras e a roupa não for retirada imediatamente, as peças de roupa rodam em intervalos regulares durante 10 horas ou até que seja aberta porta.

13. Desligue a máquina de secar roupa da rede eléctrica.

Como efectuar uma secagem72

Programa Carga max. (Kg) Opções compatíveis Duração do ciclo Diários Algodão Extra Máx. Alarme – Pré anti-dobras – Pós anti-dobras – Temperatura alta – Secagem temporizada e Início posterior. Algodão Armário Máx. Alarme – Pré anti-dobras – Pós anti-dobras – Temperatura alta – Secagem temporizada e Início posterior. Algodão Cabide Máx. Alarme – Pré anti-dobras – Pós anti-dobras – Temperatura alta – Secagem temporizada e Início posterior. Algodão Passar a ferro Máx. Alarme – Pré anti-dobras – Pós anti-dobras – Temperatura alta – Secagem temporizada e Início posterior. Sintéticos Armário

Alarme – Pré anti-dobras – Pós anti-dobras – Temperatura alta – Secagem temporizada e Início posterior. Sintéticos Passar a ferro

Arejar tecicos - Alarme. Tabela dos programas Programas especiais/Sport/Parciais Programa Eco Time Este programa é ideal para secar com segurança pequenas quantidades de roupa em pouco tempo, optimizando o uso da energia eléctrica. O programa pode ser utilizado para cargas de até 2 kg, em aproximadamente 1:00 (hrs:mins). Este programa pode durar mais tempo, dependendo das dimensões e da densidade da carga e da velocidade de centrifugação usada na máquina de lavar roupa. Aconselha-se verificar que as roupas tenham o símbolo e virá-las do avesso antes de secá-las. Programa Lã Este programa destina-se às peças de roupa que suportam a secagem em tambor, identificadas com o símbolo . Pode ser utilizado para cargas de até1 kg (cerca de 3 blusões). É aconselhável colocar as peças do avesso antes da secagem. Este programa demora cerca de 1:00 (hrs:mins), mas pode durar mais tempo, dependendo das dimensões e da densidade da carga e da velocidade de centrifugação usada na máquina de lavar roupa. As cargas secas com este programa ficam normalmente prontas a serem usadas, mas nalgumas peças mais pesadas os rebordos podem ficar ligeiramente húmidos. Deixe-as secar naturalmente para evitar que outro processo de secagem as possa danificar. ! Ao contrário de outros materiais, o mecanismo de encolhimento da lã é irreversível, ou seja, a peça de roupa não recupera as suas dimensões e a sua forma original. ! Este programa não é indicado para peças de roupa acrílica. Programa Seda Este é um programa dedicado à secagem da seda delicada. Pode ser utilizado para cargas de até 0,5 kg. Este programa demora cerca de 1:50 (hrs:mins), mas pode durar mais tempo, dependendo das dimensões e da densidade da carga e da velocidade de centrifugação usada na máquina de lavar roupa. As cargas secas com este programa ficam normalmente prontas a serem usadas, mas nalgumas peças mais pesadas os rebordos podem ficar ligeiramente húmidos. Neste caso, tente retirar a carga, abrir as peças de roupa e reactivar o programa por um breve período. ! Apenas para as peças com etiqueta para secagem em tambor. Programas e opções É possível controlar a duração dos programas no visor.PT

Programa Jeans Este programa destina-se aos jeans de algodão denim. Antes de secar os jeans, volte os bolsos da frente do avesso. Pode ser utilizado para cargas de até 3 kg (cerca de 4 pares). Este programa demora cerca de 1:25 (hrs:mins), mas pode durar mais tempo, dependendo das dimensões da carga e da velocidade de centrifugação usada na máquina de lavar roupa. As cargas secas com este programa ficam normalmente prontas a serem usadas. Os rebordos e as costuras podem ficar ligeiramente húmidos. Neste caso, tente colocar os jeans do avesso e reactivar o programa por um breve período. ! Utilize este ciclo exclusivamente para as cargas de algodão 100%; não misture peças de cores escuras e claras; não use este programa para peças com bordados e acessórios (elásticos na cintura, broches, etc.); vire do avesso os bolsos. Programa Tecidos Técnicos Este programa é dedicado à secagem dos tecidos hidrorepelentes e anoraques (por ex. Goretex, poliéster, nulon). A secagem após a lavagem possui um efeito benéfico para as roupas pois reactiva o tratamento hidrorepelente. Pode ser utilizado para cargas de até 2 kg. Este programa demora cerca de 2:00 (hrs:mins), mas pode durar mais tempo, dependendo das dimensões e da densidade da carga e da velocidade de centrifugação usada na máquina de lavar roupa. Programa Sport Intensive Este programa foi estudado para secar com segurança vestuário desportivo como fatos de treino, calções, com o símbolo . Ideal para as peças que precisam secar completamente. Pode ser usado para cargas de até 4 kg em aproximadamente 1:20 (hrs:mins) minutos, mas pode durar mais tempo, dependendo das dimensões e da densidade da carga e da velocidade de centrifugação usada na máquina de lavar roupa. Aconselhamos virar do avesso as peças antes de iniciar a secagem. Programa Sport Light Este programa foi estudado para secar com segurança vestuário desportivo como fatos de treino, calções, com o símbolo Ideal para as peças que não precisam secar completamente ou que devem ser passadas a ferro. Pode ser usado para cargas de até 4 kg em aproximadamente 1:10 (hrs:mins) minutos, mas pode durar mais tempo, dependendo das dimensões e da densidade da carga e da velocidade de centrifugação usada na máquina de lavar roupa. Aconselhamos virar do avesso as peças antes de iniciar a secagem. Programa Sport Shoes Este é um programa para secar um par de sapatos desportivos do tamanho 37-46. Os sapatos deve ser lavados e centrifugados a uma velocidade de centrifugação mínima de 400 rotações. Devem ser usadas com o específico separador para sapatos fornecido. Se secar os sapatos no tambor, a máquina de secar roupas será danificada. Remova o filtro da sua posição na parte anterior da máquina e posicione o separador. Coloque dentro os laços dos sapatos e os sapatos com as pontas para baixo e as solas na frente. Os tempos de secagem variam conforme o formato e o tipo de sapato. Se os sapatos não estiverem completamente secos no fim do programa, faça um novo ciclo. ! Não seque sapatos que contenham gel ou luzes intermitentes. Seque somente sapatos feitos de material sintético ou pano. No fim do programa, remova o separador para calçados e posicione novamente o filtro. Passe Fácil É um breve programa de 10 minutos que estica as fibras das peças facilitando a sua passagem e a dobragem. O programa é particularmente indicado para os tecidos de Algodão ou Mistura de algodão. Para melhores resultados não carregue o tambor além da sua capacidade máxima (os seguintes valores reverem-se ao peso das roupas secas): Tecido: carga máxima Algodão e Mistura de algodão: 2,5 kg Sintéticos: 2 kg Jeans: 2 kg Esvazie a máquina de secar roupa imediatamente após o fim do programa. Pendure, dobre ou passe as peças de roupa e, em seguida, coloque-as no armário. Se tal não for possível, repita o programa. ! Este não é um programa de secagem, pelo que não deve ser utilizado com peças ainda molhadas. O efeito produzido pelo programa varia de tecido para tecido: as características dos tecidos como fibras acrílicas ou Tencel® não consentem obter os mesmos resultados das fibras tradicionais (por ex. algodão). Arejar tecidos Programa breve adapto para arejar as fibras e as roupas através da emissão de ar frio. Dura aproximadamente 20 minutos. ! Este não é um programa de secagem, pelo que não deve ser utilizado com peças ainda molhadas.74

Opções As opções consentem personalizar o programa seleccionado conforme as próprias exigências. Secagem temporizada Após ter seleccionado um programa, para inserir a duração da secagem pressione o botão secagem temporizada. Cada vez que pressionar este botão, é apresentada no visor a duração de secagem seleccionada. Com a primeira pressão do botão aparece no visor o valor máximo admitido para o ciclo seleccionado. Cada pressão sucessiva reduz o tempo configurado até o OFF. Se a opção de secagem temporizada não estiver disponível, são emitidos três sinais acústicos. O tempo seleccionado continua a ser visualizado após o início do programa e não pode ser alterado depois de ter premido o botão START/PAUSE. Início retardado O início de alguns programas (consulte Programas e opções) pode ser retardado até 24 horas. Pressione várias vezes o botão até alcançar o tempo de atraso de desejado. Antes de definir um início retardado, certifique-se de que o recipiente de recolha da água está vazio e que o filtro está limpo. Pré anti-dobras Quando se selecciona o início retardado e esta opção, as peças de roupa rodam ocasionalmente durante o período de retardamento para ajudar a evitar a formação de vincos na roupa. Pós anti-dobras Quando seleccionada, as peças de roupa rodam ocasionalmente após o fim da secagem e da secagem a frio para evitar a formação de vincos se não for possível retirar imediatamente a carga depois da conclusão do programa. Durante esta fase, o indicador luminoso mantém-se aceso. Temperatura alta Se for seleccionada uma secagem temporizada, ao pressionar este botão selecciona-se uma temperatura alta e o indicador luminoso posicionado acima do botão acende-se. Os programas temporizados têm por configuração uma temperatura baixa. Alarme Um sinal acústico avisará do fim do ciclo de secagem para indicar que o programa terminou e que as roupas podem ser retiradas do aparelho. ! Nem todas as opções estão disponíveis para todos os programas (consulte Programas e opções). Se uma opção não estiver disponível e se premir o botão, o aviso acústico emite três sinais acústicos. Se a opção estiver disponível, é emitido um único sinal acústico e o indicador luminoso de opção junto ao botão ilumina-se para confirmar a selecção da opção. Abertura da porta Se abrir a porta (ou premir o botão START/PAUSE) durante o funcionamento de um programa, a máquina de secar roupa pára com as seguintes consequências. O indicador luminoso START/PAUSE pisca de cor laranja. Durante o início retardado, o retardamento continua a ser contado. É necessário premir o botão de START/PAUSE para retomar o programa de início retardado. O indicador luminoso Início retardado pisca e no visor aparece o tempo faltante para o início do programa seleccionado. É necessário premir o botão de START/PAUSE para retomar o programa. Os indicadores luminosos de avanço mostram o estado actual e o indicador luminoso START/PAUSE pára de piscar e fica verde. Durante a fase de anti-dobras pós-secagem, o programa termina. Se premir o botão START/PAUSE, é reiniciado um novo programa desde o início. Girando o selector de Programas, selecciona-se um novo programa e o indicador luminoso START/PAUSE fica verde intermitente. É possível utilizar este procedimento para seleccionar o programa Secagem a frio para arrefecer as peças de roupa se se considerar que estão suficientemente secas. Prima o botão de START/PAUSE para iniciar o novo programa. Nota: Em caso de corte de energia eléctrica, desligue a alimentação ou retire a ficha da tomada. Quando a energia for restabelecida, prima o botão de START/PAUSE e o programa será retomado.PT

Triagem da roupa Verifique os símbolos que constam das etiquetas das diversas peças para se certificar de que podem ser submetidas a secagem em tambor. Efectue a triagem da roupa consoante o tipo de tecido. Esvazie os bolsos e verifique os botões. Feche os fechos de correr e outros fechos e ate os cintos e os laços sem apertar demasiado. Torça as peças de roupa para eliminar a maior quantidade de água possível. ! Não carregue a máquina de secar roupa com peças de roupa completamente cheias de água. Dimensões máximas de carga Não exceda a capacidade máxima do tambor. Os valores seguintes referem-se ao peso das peças secas: Fibras naturais: máximo 7 kg Fibras sintéticas: máximo 3 kg ! Para evitar uma diminuição no desempenho da máquina de secar roupa, não a sobrecarregue. Carga tipo Nota: 1 kg = 1000 g Se misturar peças de tecido sintético com peças de algodão, é possível que estas últimas continuem húmidas no fim do ciclo de secagem. Neste caso, basta iniciar outro ciclo de secagem breve. Nota: ao definir a duração da secagem, tenha em atenção que os últimos 10 minutos dos programas são dedicados à fase de secagem a frio, durante a qual a máquina de secar roupa não seca a roupa. Etiquetas de manutenção Verifique as etiquetas das peças de roupa, especialmente quando é a primeira vez que as coloca na máquina de secar roupa. São indicados a seguir os símbolos mais comuns: Pode colocar-se na máquina de secar. Não colocar na máquina de secar Secar a alta temperatura. Secar a baixa temperatura. Peças não adequadas à secagem em tambor: Peças com partes de borracha ou materiais semelhantes ou com revestimentos de plástico (almofadas, travesseiros ou anoraques de PVC) e todo o tipo de objectos inflamáveis ou contendo substâncias inflamáveis (toalhas com resíduos de laca para cabelo). Fibras de vidro (alguns tipos de cortinas). Peças lavadas a seco anteriormente. Peças com o código ITLC (Peças especiais) , que podem ser limpas com produtos especiais de limpeza doméstica. Siga com atenção estas instruções. Peças demasiado volumosas (edredões, sacos-cama, almofadas, travesseiros, colchas grandes, etc.), que se expandem durante a secagem e impedem a circulação do ar na máquina de secar roupa. Roupa Peças Blusa Vestido Jeans 10 fraldas Camisa T-shirt Algodão Outro Algodão Outro Algodão Outro 150 g 100 g 500 g 350 g 700 g

300 g 200 g 125 g Roupa branca Capa de edredão (casal) Toalha grande Toalha pequena Toalha de chá Toalhão de banho Toalha de rosto Algodão Outro

Peças especiais Cobertores e colchas: as peças de acrílico (Acilian, Courtelle, Orion, Dralon) devem ser secas com extremo cuidado a uma temperatura baixa. Não defina tempos longos de secagem. Peças com pregas ou plissados: leia as instruções de secagem fornecidas pelo fabricante. Peças engomadas: não seque estas peças com outras não engomadas. Antes de colocar as peças na máquina de secar roupa, remova a maior quantidade de solução de engomagem possível. Não seque demasiado: o amido transforma-se em pó deixando as peças macias, deixando assim de preencher a sua função. Tempos de secagem Os tempos são aproximativos e podem variar consoante: A quantidade de água retida nas peças após a centrifugação: as toalhas e as peças delicadas retêm muita água. Tecidos: as peças de roupa do mesmo tecido, mas com trama e espessura diferentes, podem apresentar tempos de secagem distintos. A quantidade de roupa: peças únicas e cargas pequenas podem demorar mais tempo a secar. A secagem: se tiver de passar a ferro as peças de roupa, pode retirá-las da máquina quando ainda estão um pouco húmidas. Por seu turno, as peças de roupa que são para secar completamente podem ficar na máquina durante mais tempo. A temperatura definida. A temperatura da divisão: quanto mais baixa for a tempe- ratura da divisão em que se encontra a máquina de secar roupa, mais tempo será necessário para secar as peças de roupa. O volume: algumas peças volumosas requerem uma atenção especial durante o processo de secagem. É aconselhável retirar essas peças, sacudi-las e colocá-las novamente na máquina: esta operação deve ser repetida várias vezes durante o ciclo de secagem. ! Não seque demasiado as peças de roupa. Todos os tecidos contêm humidade natural que permite conservar a suavidade e a leveza. Os tempos fornecidos referem-se aos programas automáticos de Secagem armário. São também indicadas as definições de Secagem temporizada para seleccionar melhor a opção de tempo mais adequada. Os pesos referem-se às peças secas. Tempos de secagem Algodão Alta temperatura Tempos de secagem após lavagens de 800-1000 rotações por minuto

! Este electrodoméstico foi concebido e fabricado em conformidade com as normas internacionais em matéria desegurança. Estas advertências são fornecidas por razões desegurança e devem ser observadas com atenção. Segurança geral A presente máquina de secar roupa não deve ser utilizada porpessoas (incluindo crianças) com capacidades físicas,sensoriais ou mentais reduzidas ou sem experiência econhecimentos, salvo se supervisionadas ou se tiveremrecebido instruções sobre a utilização do dispositivo por partede uma pessoa responsável pela sua segurança. A presente máquina de secar roupa foi concebida para usodoméstico e não profissional. Não toque no electrodoméstico com os pés descalços nemcom as mãos ou os pés molhados. Desligue o electrodoméstico da rede de alimentaçãoeléctrica, puxando pela ficha e nunca pelo cabo. Não deixe que as crianças se aproximem doelectrodoméstico quando este está a funcionar. Após autilização, desligue a máquina de secar roupa e desligue aficha da rede de alimentação eléctrica. Mantenha a porta damáquina de secar roupa fechada para evitar que as criançasa utilizem nas suas brincadeiras. As crianças devem ser mantidas sob vigilância para evitar quebrinquem com a máquina. O electrodoméstico deve ser instalado correctamente e deveter uma ventilação adequada. A admissão de ar da parte dafrente da máquina de secar roupa e os respiradouros da parteposterior não devem nunca ficar obstruídos (consulteInstalação). Nunca utilize a máquina de secar roupa sobre a alcatifa se aaltura do pêlo impedir a entrada do ar pela base da máquina. Certifique-se de que a máquina está vazia antes de acarregar. A parte posterior da máquina de secar roupa pode ficarmuito quente:não toque nunca nela quando a máquina estiver afuncionar. Nunca utilize a máquina de secar roupa se o filtro, o recipien-te de recolha da água e o condensador não estiveremcorrectamente posicionados (consulte Manutenção). Não utilize amaciador líquido para tecidos na máquina desecar roupa, adicione-o antes no último enxaguamento dociclo de lavagem. Não sobrecarregue a máquina de secar roupa (consulteRoupa para as dimensões máximas de carga). Não introduza peças de roupa completamente molhadas. Carregue na máquina apenas peças de roupa lavadas comágua e sabão, enxaguadas e centrifugadas. A secagem depeças que NÃO tenham sido lavadas com água constituiperigo de incêndio. Siga sempre com atenção todas as instruções indicadas nasetiquetas de lavagem (consulte Roupa). Não coloque peças de roupa que tenham sido tratadas comprodutos químicos. Nunca seque peças contaminadas com substânciasinflamáveis (óleo de cozinha, acetona, álcool, petróleo,querosene, substâncias para remoção de nódoas, terebintina,ceras, substâncias para remoção de cera e laca paracabelo), a não ser que tenham sido lavadas em água quentecom uma quantidade adicional de detergente. Não seque borracha, artigos e peças com base de borracha,travesseiros com enchimento em espuma de borracha,espuma de látex, borracha, plástico, toucas de banho,tecidos resistentes à água, calcinhas para usar com fraldasou revestimentos, polietileno e papel. Retire todos os objectos dos bolsos, especialmente osisqueiros (risco de explosão). Não carregue a máquina com peças grandes eexcessivamente volumosas. Não seque fibras acrílicas a altas temperaturas. Complete todos os programas com a respectiva fase desecagem a frio. Não desligue a máquina de secar roupa quando contiverainda peças quentes. Limpe o filtro após cada utilização (consulte Manutenção). Esvazie o recipiente de recolha da água após cada utilização(consulte Manutenção). Limpe regularmente a unidade de condensação (consulteManutenção). Evite a acumulação de resíduos de lã em torno da máquinade secar roupa. Não suba para o painel superior da máquina de secar roupa,pois pode danificá-la. Respeite sempre as normas e as características eléctricas(consulte Instalação). Adquira sempre acessórios e peças de reposição originais(consulte Assistência).! ATENÇÃO: não pare nunca a máquina de secar roupa antesdo fim do ciclo de secagem, a não ser que todas as peçassejam removidas rapidamente e estendidas para dissipar o calor. Informações sobre a reciclagem e a eliminação No âmbito do nosso constante empenhamento em defesa domeio ambiente, reservamo-nos o direito de utilizar componentesreciclados de qualidade para reduzir os custos do cliente eminimizar o desperdício de materiais. Eliminação dos materiais de embalagem: siga as normaslocais para que a embalagem possa ser reciclada. Para reduzir o risco de acidentes com crianças, retire a portae a ficha, e corte o cabo de alimentação rente ao aparelho.Elimine estes componentes separadamente para ter acerteza de que o electrodoméstico não volta a ser ligado auma tomada de corrente eléctrica. Desmantelamento dos electrodomésticos velhos A directiva Europeia 2002/96/CE relativa aos resíduos deequipamentos eléctricos e electrónicos (REEE) prevê queos electrodomésticos não devem ser eliminados nonormal fluxo dos resíduos sólidos urbanos. Os aparelhosque deixaram de ser utilizados devem ser recolhidosseparadamente para optimizar a taxa de recuperação ereciclagem dos materiais que os compõem e impedir potenciaisdanos à saúde e ao meio ambiente. O símbolo do contentor delixo barrado com uma cruz está presente em todos os produtospara lembrar o dever de recolha selectiva.Para mais informações sobre o correcto desmantelamento doselectrodomésticos, contacte o serviço público especializado ouos revendedores. Economia energética e respeito pelo meio ambiente Antes de secar as peças de roupa, torça-as para eliminar amaior quantidade de água possível (se antes utilizar umamáquina de lavar, defina um ciclo de centrifugação). Destemodo, pode economizar energia durante a secagem. Se utilizar sempre a máquina com carga plena, podeeconomizar energia: peças únicas e cargas pequenasdemoram mais tempo a secar. Limpe o filtro no fim de cada ciclo para controlar os custosrelacionados com o consumo energético (consulteManutenção). Advertências e sugestões78

Interrupção da alimentação eléctrica ! Desligue a máquina de secar roupa quando não estiver a funcionar, bem como durante as operações de limpeza e de manutenção. Limpeza do filtro no fim de cada ciclo O filtro é um componente fundamental para a secagem: a sua função consiste em recolher os resíduos de lã e o cotão que se formam durante a secagem. No fim da secagem, limpe o filtro enxaguando-o com água corrente ou limpando-o com o aspirador. Se o filtro se obstruir, o fluxo de ar no interior da máquina de secar roupa pode ficar seriamente comprometido: os tempos de secagem prolongam-se e o consumo de energia aumenta. Além disso, podem verificar-se danos na máquina de secar roupa. O filtro encontra-se em frente ao vedante da máquina de secar (consulte a figura). Remoção do filtro:

2. Remova os resíduos de lã

do filtro e volte a colocá-lo correctamente. Certifique-se de que o filtro fica bem encaixado, rente ao vedante da máquina. ! Não utilize a máquina de secar roupa sem antes ter recolocado o filtro no respectivo lugar. Controlo do tambor no fim de cada ciclo Rode manualmente o tambor para retirar as peças de roupa mais pequenas (lenços) que possam ter ficado no interior da máquina. Limpeza do tambor ! Para a limpeza do tambor, não utilize detergentes abrasivos, lã de aço ou agentes de limpeza para aço inoxidável. Pode formar-se uma película colorida no tambor de aço inoxidável, fenómeno que pode ser causado por uma combinação de água e/ou de agentes de limpeza, como o amaciador de lavagem. Esta película colorida não afecta o desempenho da máquina de secar roupa. Esvaziamento do recipiente de recolha da água no fim de cada ciclo Retire o recipiente da máquina e esvazie-o num lavatório ou noutro recipiente de descarga adequado e, em seguida, reposicione-o correctamente. Verifique sempre o recipiente de recolha e esvazie-o antes do início de um novo programa de secagem. Limpeza da unidade de condensação Retire periodicamente (todos os meses) a unidade de condensação e limpe eventuais depósitos de cotão das placas, enxaguando-a com água fria da torneira a correr pela parte posterior do condensador. Remoção do condensador:

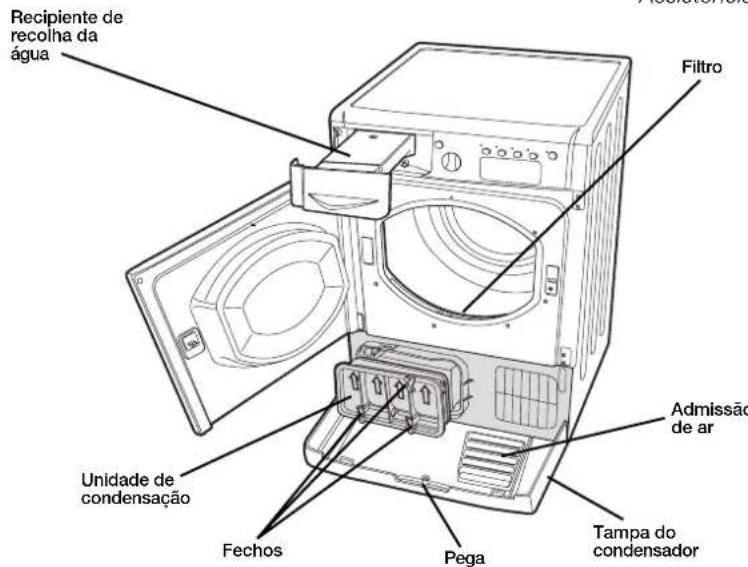

desbloqueie os três fechos rodando-os 90° no sentido contrário ao dos ponteiros do relógio e extraia o condensador, puxando-o pela pega.

3. Limpe a superfície dos vedantes e reposicione a unidade

com as setas voltadas para cima, certificando-se de que os fechos estão bem fixos. Limpeza da máquina de secar roupa As partes externas de metal e de plástico e as partes de borracha podem ser limpas com um pano húmido. Periodicamente (cada 6 meses), limpe com o aspirador a grelha de admissão de ar dianteira e os respiradouros da parte posterior da máquina para remover eventuais depósitos de cotão, resíduos de lã e poeira. Além disso, remova os depósitos de cotão da parte da frente do condensador e das áreas do filtro, utilizando ocasionalmente o aspirador. ! Não utilize solventes nem abrasivos. ! A máquina de secar roupa utiliza componentes de esferas que não necessitam de lubrificação. ! Solicite um controlo regular da máquina de secar roupa por pessoal técnico autorizado para garantir a segurança dos componentes eléctricos e mecânicos (consulte Assistência). Recipiente de recolha da água Unidade de condensação Tampa do condensador Fechos Filtro Pega Admissão de ar Torneira Parte posterior Parte frontal Unidade de condensação Cuidados e manutençãoPT

Problemas e soluções Possíveis causas/ Soluções: A ficha não ficou bem encaixada na tomada eléctrica para que possa fazer contacto. Ocorreu um corte de corrente. O fusível está queimado. Tente ligar outro electrodoméstico na mesma tomada. Se utilizar uma extensão, tente inserir a ficha da máquina de secar roupa directamente na tomada. A porta não foi fechada correctamente. O programa não foi definido correctamente (consulte Como efectuar uma secagem). Não foi pressionado o botão START/PAUSE (consulte Como efectuar uma secagem). Foi definido um tempo de retardamento (consulte Programas e opções). Foi premido o botão de START/PAUSE; Antes de iniciar a máquina de secar roupa, é necessário aguardar um breve período de atraso. Aguarde o início da secagem, não volte a premir o botão de START/PAUSE: caso contrário, a máquina passa para o modo de pausa e não inicia a secagem. O filtro não foi limpo (consulte Manutenção). O recipiente de recolha da água deve ser esvaziado? O indicador luminoso Esvaziar recipiente fica intermitente e é apresentada a mensagem H2O(consulte Manutenção). O condensador deve ser limpo (consulte Manutenção). A temperatura definida não é adequada ao tipo de tecido que se pretende secar (consulte Programas e opções). Não foi seleccionado o tempo de secagem correcto para esta carga (consulte Roupa). A grelha de admissão de ar ou os respiradouros da parte posterior estão obstruídos (consulte Instalação e Manutenção). As peças de roupa estão demasiado molhadas (consulte Roupa). A máquina de secar roupa está sobrecarregada (consulte Roupa). É provável que o recipiente de recolha da água não tenha sido esvaziado no início do programa. Não espere pelo sinal de esvaziamento da água. Verifique sempre o recipiente e esvazie-o antes do início de um novo programa de secagem (consulte Descrição da máquina de secar roupa). É normal: o indicador luminoso Esvaziar recipiente fica intermitente quando o recipiente está cheio. Se o indicador luminoso estiver aceso sem intermitência, indica apenas que o recipiente de recolha deve ser esvaziado (consulte Descrição da máquina de secar roupa). ! Por razões de segurança, os programas da máquina de secar roupa têm uma duração máxima de 4 horas. Se um programa automático não tiver detectado a humidade final necessária dentro deste intervalo, a máquina de secar conclui o programa e pára. Verifique os pontos supramencionados e repita o programa. Se as peças de roupa continuarem húmidas, contacte o Centro de Assistência (consulte Assistência). Se no visor for apresentada a indicação F10 ou F15, desligue o aparelho e retire a ficha, limpe o filtro e o condensador (consulte Manutenção). Em seguida, encaixe novamente a ficha, ligue o electrodoméstico e inicie outro programa. Se ainda forem visualizados F10 ou F15, contacte o Centro de assistência (consulte Assitência). Se ainda forem visualizados F10 ou F15, contacte o Centro de assistência (consulte Assitência). A máquina de secar roupa encontra-se no modo Demo. Mantenha premidos os botões ON/OFF e START/PAUSE durante 3 segundos. No visor, é apresentada a indicação dOn durante 3 segundos e a máquina de secar roupa retoma o seu funcionamento normal. O tempo restante é constantemente monitorizado durante o ciclo de secagem e o tempo é alterado para apresentar a melhor estimativa possível. O tempo visualizado pode aumentar durante o ciclo, o que é normal. Isto é normal, sobretudo se a máquina de enxugar ficou inutilizada por algum tempo. Se o ruído persistir durante todo o ciclo, contacte o centro de assistência técnica. Se lhe parecer que a máquina de secar roupa não está a funcionar correctamente, antes de contactar o Centro de Assistência (consulte Assistência), consulte atentamente as seguintes sugestões para a resolução dos problemas. Problema: A máquina de secar roupa não arranca. O ciclo de secagem não se inicia. Os tempos de secagem são longos. O indicador luminoso Esvaziar recipiente fica intermitente, mas a máquina está a funcionar há pouco tempo. O indicador luminoso Esvaziar recipiente está aceso, mas o recipiente de recolha da água não está cheio. O programa termina e as peças de roupa estão mais húmidas que o previsto. No visor, é apresentado o código F seguido de um ou dois números, e os indicadores luminosos de opção e o indicador luminoso da pausa ficam intermitentes. No visor, é apresentada por breves instantes a indicação dOn a cada 6 segundos. O Tempo restante altera-se durante a secagem. A máquina de enxugar é ruidosa nos primeiros minutos de funcionamento.80

Antes de contactar o Centro de Assistência: Siga o guia de resolução de problemas para tentar resolver a avaria pessoalmente (consulte Problemas e soluções). Caso contrário, desligue a máquina e contacte o Centro de Assistência mais próximo de si. Dados para comunicar ao Centro de Assistência: Nome, endereço e código postal; número de telefone; tipo de avaria; data de aquisição; modelo do aparelho (Mod.); número de série (S/N) da máquina de secar roupa. Estas informações encontram-se na etiqueta de dados situada na parte posterior do óculo. Peças de reposição Esta máquina de secar roupa é uma máquina complexa. Tentar repará-la pessoalmente ou por pessoal não qualificado pode colocar em risco a integridade física das pessoas, danificar a máquina e anular a garantia que cobre as peças de reposição. Em caso de problemas com o uso desta máquina, contacte sempre um técnico autorizado. As peças de reposição foram concebidas especificadamente para este electrodoméstico e não devem ser usadas para outros fins. Programas comparativos Programas recomendados para o teste comparativo da EN61121. Programa (EN61121) Programa a seleccionar Dimensão da carga Secagem algodão Algodão Armário 7 kg Algodão secagem passagem a ferro Algodão Passagem a ferro 7 kg Tecido fácil Sintéticos Armário 3 kg ! Nota: esta não é uma lista exaustiva das opções de programa (consulte Início e programas). Este electrodoméstico está em conformidade com a seguintes directivas CEE: - 2006/95/CEE (Dispositivos de baixa tensão); - 89/336/CEE, 92/31/CEE, 93/68/CEE (Compatibilidade electromagnética). Assistência
