MANUAL DE USUARIO IDCE 745 (EU) INDESIT

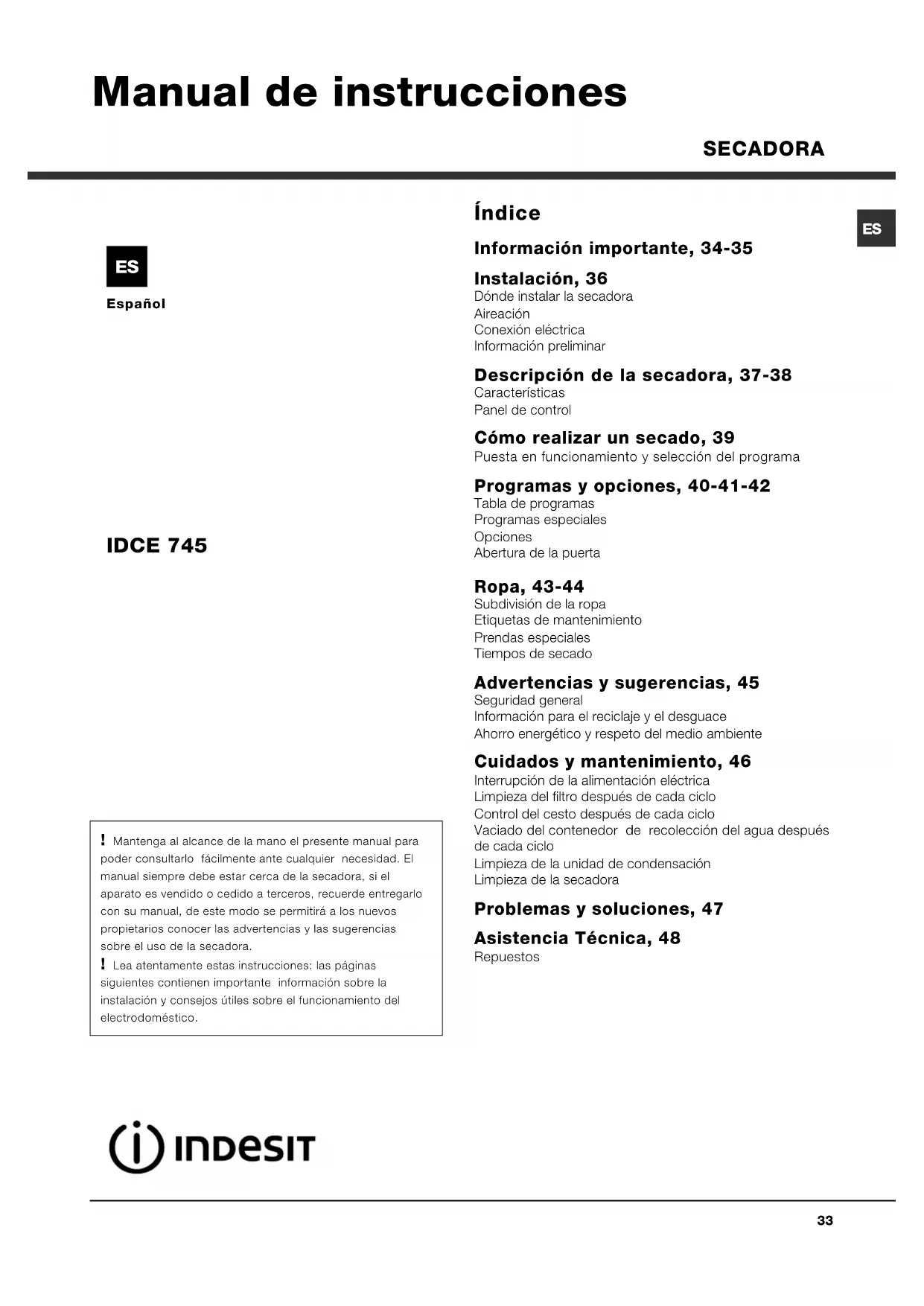

Español Índice Información importante, 34-35 Instalación, 36 Dónde instalar la secadoraAireaciónConexión eléctricaInformación preliminar Descripción de la secadora, 37-38 CaracterísticasPanel de control Cómo realizar un secado, 39 Puesta en funcionamiento y selección del programa Programas y opciones, 40-41-42 Tabla de programasProgramas especialesOpcionesAbertura de la puerta Ropa, 43-44 Subdivisión de la ropaEtiquetas de mantenimientoPrendas especialesTiempos de secado Advertencias y sugerencias, 45 Seguridad generalInformación para el reciclaje y el desguaceAhorro energético y respeto del medio ambiente Cuidados y mantenimiento, 46 Interrupción de la alimentación eléctricaLimpieza del filtro después de cada cicloControl del cesto después de cada cicloVaciado del contenedor de recolección del agua despuésde cada cicloLimpieza de la unidad de condensaciónLimpieza de la secadora Problemas y soluciones, 47 Asistencia Técnica, 48 Repuestos

IDCE 745 ! Mantenga al alcance de la mano el presente manual para poder consultarlo fácilmente ante cualquier necesidad. Elmanual siempre debe estar cerca de la secadora, si elaparato es vendido o cedido a terceros, recuerde entregarlocon su manual, de este modo se permitirá a los nuevospropietarios conocer las advertencias y las sugerenciassobre el uso de la secadora. ! Lea atentamente estas instrucciones: las páginas siguientes contienen importante información sobre lainstalación y consejos útiles sobre el funcionamiento delelectrodoméstico. Manual de instrucciones SECADORA34

Información importante Para el funcionamiento eficiente de la secadora por condensación es necesario respetar el esquema de mantenimiento ordinario indicado a continuación: Filtro para la pelusa ES NECESARIO quitar la pelusa que se deposita en el filtro al finalizar cada ciclo de secado. Fase 1 Abra la puerta de la secadora presionándola como se indica en la figura. Fase 2 Extraiga el filtro (utilizando dos dedos). Fase 3 Quite la pelusa de la superficie interna de la red del filtro. Fase 4 Vuelva a instalar el filtro No active nunca la secadora si el filtro no está colocado en su posición. La falta de limpieza del filtro después de cada ciclo de secado influye sobre las prestaciones de secado de la máquina, la cual necesita más tiempo para secar y en consecuencia consume más electricidad. Contenedor para la recolección de agua Se debe vaciar el contenedor para la recolección de agua después de cada ciclo de secado. Fase 1 Tire del contenedor de recolección del agua hacia fuera y extráigalo totalmente de la secadora. Fase 2 Vacíe totalmente el contenedor de recolección de agua. Fase 3 Vuelva a instalar el contenedor de recolección del agua asegurándose que esté totalmente introducido en su lugar. Si el contenedor de recolección no se vacía, el agua podría ocasionar que: - Se detenga el calentamiento de la máquina (por lo tanto la carga podría estar todavía húmeda al finalizar el ciclo de secado). - El led Vaciar cubeta se ilumine para advertir que el contenedor está lleno. Carga del sistema de recolección de agua Cuando la secadora es nueva, el contenedor de recolección de agua no recoge hasta que el sistema no se carga. Esta operación puede implicar 1 o 2 ciclos de secado. Una vez cargado, el sistema recoge agua en cada ciclo.ES

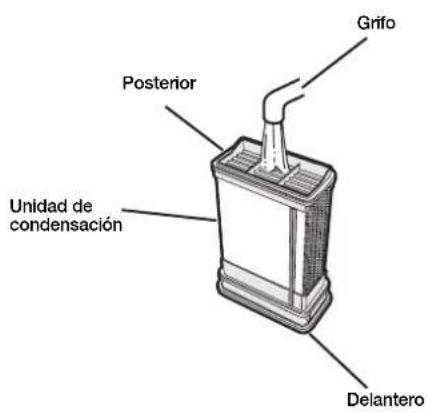

Unidad de condensación - Es necesario limpiar la pelusa del condensador cada mes. Fase 1 Abra la tapa del condensador - sostenga la manija y tire hacia Ud. Fase 2 Quite el condensador girando los 3 ganchos y luego tire del condensador hacia Ud. (Podría haber agua en los tubos: esto es normal). Fase 3 Limpie el condensador con agua haciéndola pasar por la parte posterior para extraer posibles depósitos de pelusa. Fase 4 Vuelva a instalar la unidad de condensación, controle que el grupo esté totalmente introducido en su lugar, que los tres ganchos estén fijos y que las flechas de posicionamiento en la parte delantera del condensador estén dirigidas hacia arriba. La falta de limpieza del condensador podría causar una avería anticipada en la secadora.36

Dónde instalar la secadora Las llamas pueden averiar la secadora, por lo tanto, debe estar alejada de cocinas a gas, estufas, radiadores o encimeras. Si el electrodoméstico debe instalarse debajo de una encimera, es necesario dejar un espacio de 10 mm entre el panel superior del electrodoméstico y los otros objetos dispuestos encima de la misma, y un espacio de 15 mm entre los lados del electrodoméstico y las paredes o las decoraciones dispuestas al costado del mismo. De este modo se garantiza una circulación de aire adecuada. Aireación Cuando la secadora está en funcionamiento debe haber una aireación suficiente. Controle que se instale la secadora en un ambiente que no sea húmedo y que esté dotado de una adecuada circulación de aire. El flujo de aire alrededor de la secadora es fundamental para permitir que se condense el agua producida durante el lavado; la secadora no funciona de forma correcta si se coloca en un espacio cerrado o dentro de un mueble. ! Si la secadora se utiliza en una habitación pequeña o fría es posible que se forme algo de condensación. ! No se aconseja instalar la secadora en un armario; el electrodoméstico nunca debe instalarse detrás de una puerta que se cierra con llave, una puerta corrediza o una puerta con los goznes en el lado opuesto a la puerta de la secadora. Descarga de agua Si la máquina se coloca cerca de un tubo de desagüe es posible hacer salir el agua condensada directamente sin tener que utilizar el contenedor de recolección de agua. En este caso, ya no es necesario vaciar el contenedor de recolección del agua después de cada ciclo. Si la secadora se coloca encima o al costado de una lavadora, ambas pueden compartir el desagüe. Basta desconectar el tubo indicado en la figura A y conectarlo a al desagüe. Si el desagüe se encuentra más lejos que la longitud del tubo, para alcanzarla es posible comprar y conectar un tubo del mismo diámetro y del largo necesario. Para instalar el tubo nuevo basta cambiar el tubo presente como se indica en la figura B introduciéndolo en la misma posición. ! El desagüe debe estar 1 m más abajo del fondo de la secadora. ! Después de instalar la secadora asegurarse que el tubo de desagüe no esté doblado ni torcido.

15 mm 15 mm 15 mm 15 mm Conexión eléctrica Antes de introducir el enchufe en la toma eléctrica compruebe lo siguiente: Asegurarse que las manos estén secas. La toma debe poseer una conexión a tierra. La toma debe ser capaz de tolerar la potencia máxima prevista para la máquina, indicada en la placa de los datos de funcionamiento (ver Descripción de la secadora). La tensión de alimentación debe estar comprendida entre los valores indicados en la placa de datos de funcionamiento (ver Descripción de la secadora). La toma debe ser compatible con el tipo de enchufe de la secadora. Si no es así, sustituya la toma o el enchufe. ! No utilice prolongaciones. ! La secadora no puede instalarse en ambientes externos, ni siquiera si están resguardados. En efecto, es posible que sea muy peligroso exponer este electrodoméstico a la lluvia o a las tormentas. ! Después de la instalación de la secadora el cable eléctrico y el enchufe deben quedar a mano. ! El cable eléctrico no debe doblarse ni aplastarse. ! Si el enchufe a cambiar está incorporado, se debe eliminar de forma segura. NUNCA lo deje para que pueda ser conectado a una toma y provoque descargas eléctricas ! El cable eléctrico debe controlarse periódicamente y debe cambiarse empleando un cable específico para esta secadora que sólo puede ser instalado por técnicos autorizados(ver Asistencia Técnica). Los cables eléctricos nuevos o más largos son suministrados por los revendedores autorizados con un costo adicional . ! El fabricante declina cualquier responsabilidad si no cumplen estas reglas. ! Si existen dudas respecto a lo indicado, llame a un electricista cualificado. Información preliminar Una vez instalada la secadora, antes de ponerla en funcionamiento limpie dentro del cesto y elimine la suciedad que puede haberse acumulado durante el transporte.

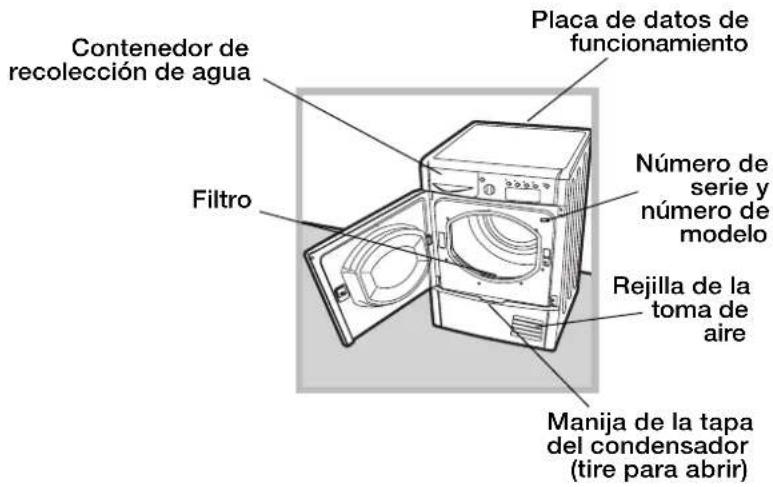

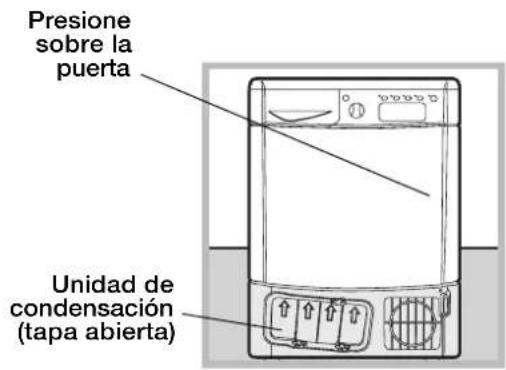

Botón On/Off Botón y piloto Start/Pause Mando de Programas Presione sobre la puerta Unidad de condensación (tapa abierta) Contenedor de recolección de agua Placa de datos de funcionamiento Manija de la tapa del condensador (tire para abrir) Filtro Rejilla de la toma de aire Descripción de la secadora Abertura de la puerta Panel de control Características Botones ypilotos de Opciones Pantalla Botón Comienzo Retrasado Botón Secado con tiempo Piloto Vaciar cubeta Piloto Limpieza de Filtro Piloto Limpieza del Condensador Fases Icono de secado con tiempo Icono de comienzo retrasado Número de serie y número de modelo38

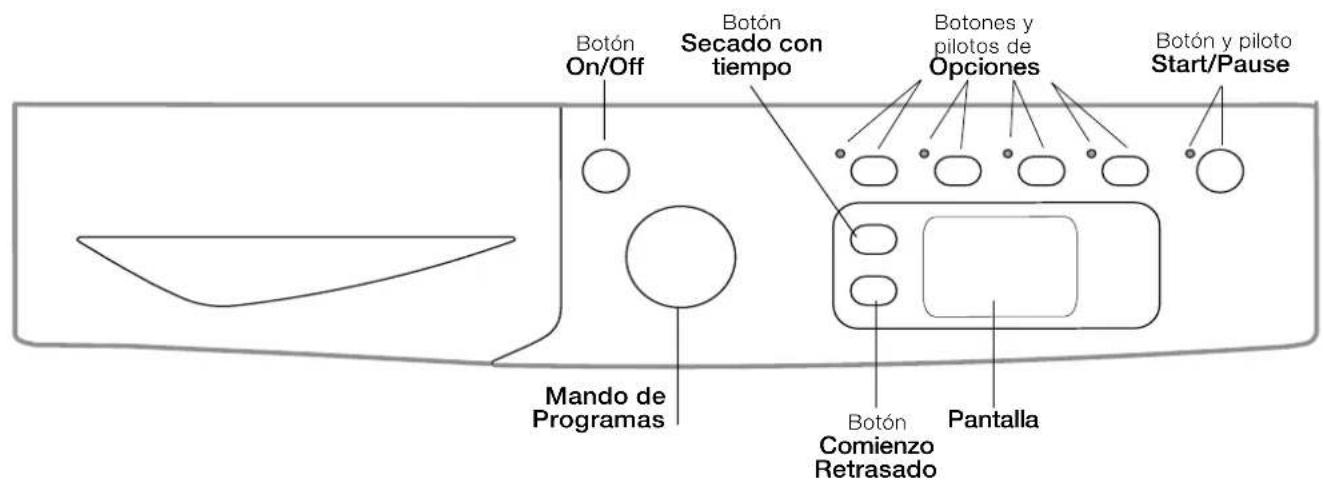

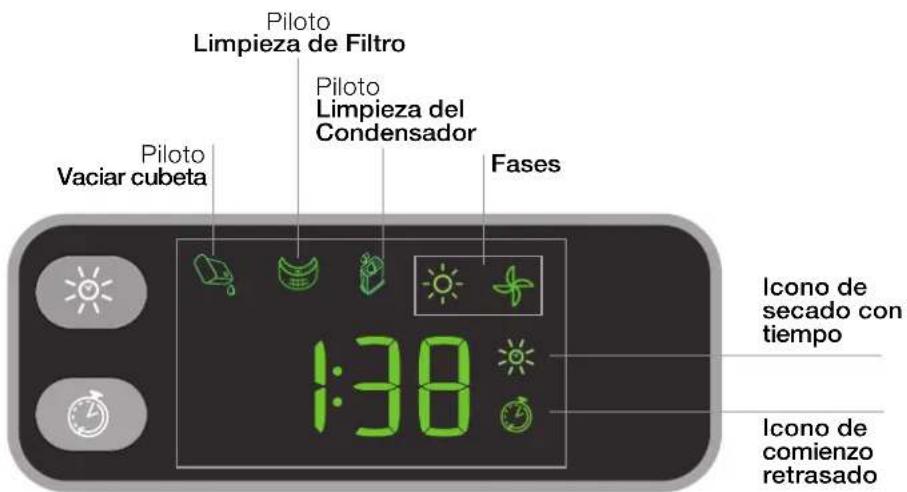

Botón ON/OFF/Reset Presionar en forma normal el botón para encender y apagar el aparato. Si la secadora está en funcionamiento, una presión prolongada durante 3 segundos apaga el aparato y reactivar el ciclo en curso. Mando de Programas Permite seleccionar el programa: gire hasta que el indicador esté orientado hacia el programa deseado (ver Puesta en marcha y Selección del programa). Botones de opciones Permiten elegir las opciones disponibles para el programa seleccionado. Los pilotos se encienden para señalar que la opción ha sido seleccionada (ver Programas y opciones). Botón y piloto START/PAUSE Cuando el piloto verde centellea lentamente, presione el botón para que comience el programa. Cuando el ciclo ha comenzado, el piloto de señalización permanece siempre encendido. Para poner el programa en pausa, presione nuevamente el botón; el piloto se vuelve de color anaranjado y comienza de nuevo a centellear. Para reactivar el programa a partir del punto en el que había sido interrumpido, presione nuevamente el botón (ver Puesta en marcha y Selección del programa). Pantalla En la sección A se visualiza el valor del Secado con Tiempo elegido; si se hubiera seleccionado un Comienzo retrasado se visualiza el tiempo que falta para el comienzo del programa. En esta sección se visualiza también la duración del programa elegido. En la sección B se visualiza la fase del programa en curso: Icono sol : Secado Icono ventilador : Ciclo de aire frío En la sección C los pilotos de mantenimiento (Piloto vaciar cubeta , Piloto limpieza de filtro , Piloto de limpieza del condensador) , ver Pilotos. Pilotos Los pilotos suministran información importante. He aquí lo que nos dicen: El Piloto vaciar cubeta indica que es necesario vaciar el contenedor de recolección de agua. Si el contenedor se llena durante el desarrollo del programa, el led se enciende. Automáticamente la secadora pone en marcha el ciclo de aire frío y el led START/PAUSE se vuelve color ámbar. Para volver a poner en funcionamiento el ciclo a partir del punto en el que había sido interrumpido, presione el botón START/PAUSE. Para evitar este procedimiento, vacíe siempre el contenedor de recolección de agua cada vez que se utiliza la secadora (ver Mantenimiento). El Piloto de limpieza del filtro recuerda, antes de cada programa, que es fundamental limpiar el filtro cada vez que se utiliza la secadora (ver Mantenimiento). El Piloto de limpieza del condensador recuerda que es fundamental limpiar el condensador periódicamente (ver Mantenimiento).

Puesta en marcha y selección del programa

1. Introduzca el enchufe de la secadora en la toma de alimentación eléctrica.

2. Seleccione el programa en función del tipo de ropa (ver Ropa).

3. Abra la puerta y controle que el filtro esté limpio y en posición y que el contenedor de recolección de agua esté vacío y colocado correctamente (ver Mantenimiento).

4. Cargue la máquina teniendo cuidado que ninguna prenda se interponga entre la puerta y la junta. Cierre la puerta.

5. Presione el botón ON/OFF para poner en funcionamiento la máquina.

6. Gire el mando de Programas hasta que el indicador esté orientado hacia el programa correspondiente al tipo de tejido que se va a secar, consultando la tabla de programas (ver Programas y opciones) y las indicaciones para cada tipo de tejido (ver Ropa). Atención: si después de haber presionado el botón de START/PAUSE, se cambia la posición del mando de programas, la nueva posición NO modifica el programa seleccionado. Para modificar el programa, presione el botón START/PAUSE que pondrá en pausa el programa (el piloto centellea de color anaranjado), elija el nuevo programa y las opciones correspondientes. Presione el botón START/PAUSE para poner en macha el programa nuevo. 7. Elija el Secado por tiempo presionando el correspondiente botón hasta que se alcance el nivel o el tiempo deseado (ver Programas y opciones).

8. Si fuera necesario fije el tiempo de comienzo retrasado y las otras opciones (ver Programas y opciones).

9. Si se desea que el indicador acústico se active al finalizar el programa, presione el botón ALARMA

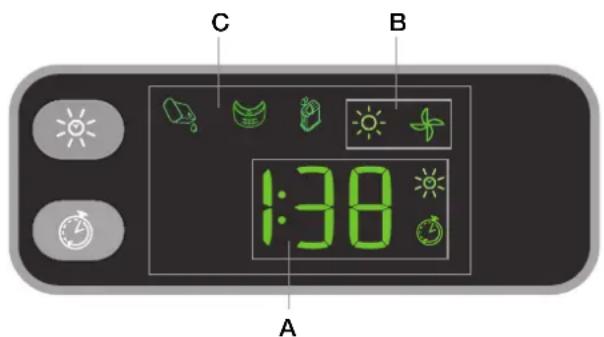

10. Para comenzar presione el botón START/PAUSE. En la pantalla aparece el tiempo residual estimado.

Durante el programa de secado es posible controlar la ropa y sacar las prendas que se hayan secado dejando que las otras continúen. Después de cerrar la puerta, presione START/PAUSE para poner de nuevo en funcionamiento la máquina.

11. Durante los últimos minutos de los programas de secado, comienza la fase final de SECADO EN FRÍO (los tejidos son

enfriados); es necesario dejar siempre que esta fase termine. 12. El indicador acústico (si esta opción está seleccionada) avisa cuando termina el programa. En la pantalla se visualiza End. Abra la puerta, saque la ropa, limpie el filtro y vuelva a colocarlo en su lugar. Vacíe el contenedor de recolección de agua y vuelva a colocarlo en su posición (ver Mantenimiento). Si se ha seleccionado la opción Post antiarrugas y no se quita la ropa inmediatamente, las prendas se hacen girar de vez en cuando durante las 10 horas siguientes o hasta que se abra la puerta.

13. Desconecte la secadora de la red eléctrica.

Cómo realizar un secado40

Programa Carga máx. (Kg.) Opciones compatibles Duración del ciclo Diarios

Algodón Extra Máx. Alarma – Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiempo y Comienzo retrasado.

Algodón Ropero Máx. Alarma – Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiempo y Comienzo retrasado.

Algodón Perchero Máx. Alarma – Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiempo y Comienzo retrasado.

Algodón Planchado Máx. Alarma – Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiempo y Comienzo retrasado.

Alarma – Pre antiarrugas – Post antiarrugas – Temperatura alta – Secado con tiempo y Comienzo retrasado.

Sintéticos Planchado

Plancha fácil 2,5 Alarma.

Tabla de programas Programas Especiales/Sport/Parciales Programa Eco Time Este programa es ideal para secar pequeñas cargas de ropa en poco tiempo optimizando el uso de la energía. El programa se puede utilizar para cargas de hasta 2 kg, en 1:00 (hrs:mins) aproximadamente. El programa puede durar más tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad de centrifugado empleada en la lavadora.Se aconseja verificar que las prendas estén marcadas con el símbolo y voltearlas antes del secado.Programa Lana Este es un programa dedicado a las prendas que soportan el secado en tambor marcadas con el símbolo . Puede utilizarse para cargas de hasta 1 kg (aproximadamente 3 jerseys). Se aconseja dar vuelta las prendas antes del secado. Este programa requiere aprox. 1:00 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad del centrifugado empleada en la lavadora. Las cargas secadas con este programa en general están listas para usar, pero en algunas prendas más gruesas los bordes podrían estar levemente húmedos. Déjelas secar naturalmente ya que otro proceso de secadopodría dañar las prendas. ! A diferencia de otros materiales, el encogido de la lana es irreversible, es decir la prenda no vuelve al tamaño y forma originales. ! Este programa no se aconseja para prendas acrílicas. Programa Seda Este es un programa dedicado al secado de seda delicada. Puede ser usado con cargas de hasta 0,5 kg. Este programa requiere aprox. 1:50 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad del centrifugado empleada en la lavadora. Las cargas secadas con este programa en general están listas para usar, pero en algunas prendas más gruesas los bordes podrían estar levemente húmedos. En este caso, intente sacar la carga, abra las prendas y reactive el programa un período corto. ! Sólo para las prendas con etiqueta para secado con tambor. Programas y opciones Se puede controlar la duración de los programas en la pantalla.ES

Programa Jeans Este programa se dedica a los jeans de algodón denim. Antes de secar los jeans dar vuelta los bolsillos delanteros. Puede utilizarse para cargas de hasta 3 kg (aproximadamente 4 pares). Este programa dura aprox. 1:25 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño de la carga y de la velocidad del centrifugado empleada en la lavadora. Las cargas secas obtenidas con este programa en general están listas para ser usadas; los bordes o las costuras podrían estar ligeramente húmedos. En este caso dar vuelta los jeans y reactivar el programa por un breve período. ! Utilice este ciclo únicamente para las cargas de 100% de algodón; no mezcle prendas de colores oscuros con aquellas de color claro; no utilice este programa para prendas con bordados y accesorios (elásticos aplicados en la cintura, prendedores,); dé vuelta los bolsillos. Programa Tejidos Técnicos Este programa está dedicado al secado de tejidos repelentes al agua y anoraks (por ej. goretex, poliéster, nylon). El secado después del lavado tiene un efecto benéfico sobre la prenda ya que reactiva el tratamiento repelente al agua. Puede ser usado con cargas de hasta 2 kg. Este programa requiere aprox. 2:00 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad del centrifugado empleada en la lavadora. Programa Sport Intensive Este es un programa para secar prendas como chándales para gimnasia y pantalones cortos marcados con el símbolo . Es ideal para aquellas prendas que requieren un secado completo. Puede ser utilizado para cargas de hasta 4 kg en aproximadamente 1:20 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad de centrifugado usada en la lavadora. Es aconsejable poner del revés las prendas antes de poner en marcha la secadora. Programa Sport Light Este es un programa para secar prendas como chándales para gimnasia y pantalones cortos marcados con el símbolo . Es ideal para aquellas prendas que no necesitan de un secado completo o que deben ser posteriormente planchadas. Puede ser utilizado para cargas de hasta 4 kg en aproximadamente 1:10 (hrs:mins), pero puede durar más tiempo dependiendo del tamaño y la densidad de la carga y de la velocidad de centrifugado usada en la lavadora. Es aconsejable poner del revés las prendas antes de poner en marcha la secadora. Programa Sport Shoes Este es un programa para secar un par de calzado deportivo de 37 a 46. El calzado debe haber sido lavado y centrifugado a una velocidad mínima de 400 revoluciones. Se deben usar con la rejilla para calzado suministrada con la secadora. Si se seca calzado en el tambor, la secadora se dañará. Quite el filtro de su posición en la parte delantera de la secadora y coloque la rejilla. Introduzca los cordones dentro del calzado y colóquelo con las puntas dirigidas hacia abajo y las suelas hacia delante. Los tiempos de secado varían según la forma y el tipo de calzado. Si el calzado no está completamente seco al finalizar el programa, póngalo en marcha nuevamente. ! No seque calzado con gel en su interior o luces centelleantes. Seque sólo calzado fabricado con material sintético o tela. Al finalizar el programa, quite la rejilla para calzado y vuelva a colocar el filtro. Plancha fácil Es un programa breve de 10 minutos que estira las fibras de las prendas para que sea más fácil plancharlas y doblarlas. El programa es particularmente indicado para los tejidos de Algodón o Algodón mezcla. Para obtener resultados óptimos, no cargue el cesto superando su capacidad máxima (los siguientes valores se refieren al peso de las prendas secas): Tejido: carga máxima. Algodón y Algodón mezcla: 2,5 kg Prendas sintéticas: 2 kg Jeans: 2 kg Vacíe la secadora enseguida después de finalizar el programa; cuelgue, doble o planche las prendas y luego colóquelas en el ropero. Si esto no fuese posible, repita el programa. ! Este no es un programa de secado y, por lo tanto, no se utiliza con prendas aún mojadas. El efecto producido por el programa cambia de un tejido a otro: las características de los tejidos como fibras acrílicas o Tencel® no permiten obtener los mismos resultados que las fibras tradicionales (por ej. algodón). Refresca Programa breve ideal para refrescar fibras y prendas a través de la emisión de aire fresco. Dura aproximadamente 20 minutos. ! Este no es un programa de secado y, por lo tanto, no se utiliza con prendas aún mojadas.42

Opciones Las opciones permiten personalizar el programa seleccionado en base a las exigencias personales. Secado con tiempo Después de haber seleccionado un programa, para ingresar el tiempo de secado, presione el botón de secado con tiempo. Con cada presión de este botón, en la pantalla aparece la duración del secado elegido. La primera vez que se presiona el botón, en la pantalla aparece el valor máximo admitido para el ciclo seleccionado. Cada nueva presión, disminuye el tiempo fijado hasta llegar a OFF. Si la opción de secado con tiempo no se encuentra disponible, se emiten tres señales acústicas. El tiempo seleccionado sigue visualizado después del comienzo del programa y no puede modificarse después de haber presionado el botón START/PAUSE. Comienzo retrasado El comienzo de algunos programas (ver Programas y opciones) puede retrasarse hasta 24 horas. Presione varias veces el botón hasta alcanzar el retraso deseado. Antes de programar un comienzo retrasado asegurarse que el contenedor de recolección de agua esté vacío y que el filtro esté limpio. Pre antiarrugas Cuando se seleccionan el comienzo retrasado y esta opción, las prendas se hacen girar ocasionalmente durante el período de espera para impedir que se formen arrugas. Post antiarrugas Cuando se selecciona esta opción, y no se puede vaciar inmediatamente la carga al finalizar el programa, las prendas se hacen girar ocasionalmente después de finalizar el secado y el secado en frío para evitar la formación de arrugas. Durante esta fase, el piloto permanece encendido. Temperatura alta Si se selecciona un secado con tiempo, presionando este botón se selecciona una temperatura alta y el piloto que está encima del mismo se enciende. Los programas con tiempo tienen prefijada una temperatura baja. Alarma Al finalizar el ciclo de secado se activará una señal acústica para indicar que el programa ha terminado y que las prendas están listas para ser extraídas. ! No todas las opciones se encuentran disponibles para todos los programas(ver Programas y opciones). Si una opción no se encuentra disponible y se presiona el botón, el indicador acústico emite tres sonidos. Si la opción se encuentra disponible, se emite una única señal acústica y el piloto de la opción al lado del botón se ilumina para confirmar que la opción ha sido seleccionada. Abertura de la puerta Si se abre la puerta (o se presiona el botón START/PAUSE) durante el funcionamiento de un programa, la secadora se detiene y se producen las siguientes consecuencias. El piloto START/PAUSE centellea de color anaranjado. Durante el comienzo retrasado el retraso sigue contándose. Es necesario presionar el botón de START/PAUSE para reanudar el programa de comienzo retrasado. El piloto del Comienzo retrasado centellea y en la pantalla se visualiza el tiempo que falta para el comienzo del programa seleccionado. Es necesario presionar el botón de START/PAUSE para reanudar el programa. Los pilotos de avance indican la fase actual y el piloto START/PAUSE deja de centellear y cambia a color verde. Durante la fase antiarrugas post secado, el programa finaliza. Presionando el botón START/PAUSE recomienza un programa nuevo desde el principio. Girando el mando de Programas se selecciona un programa nuevo y el piloto START/PAUSE centellea de color verde. Se puede utilizar este procedimiento para seleccionar el programa Secado en frío para enfriar las prendas si se considera que ya están suficientemente secas. Presione el botón START/PAUSE para poner en macha el programa nuevo. Nota: En caso de interrupción de la corriente, apague la secadora o desenchúfela; cuando la corriente vuelva, presione el botón de START/PAUSE y el programa recomienza.ES

Subdivisión de la ropa Controle los símbolos de la etiqueta de las diferentesprendas para comprobar si las prendas puedensometerse a un secado en tambor. Divida la ropa a lavar en función del tipo de tejido. Vacíe los bolsillos y controle los botones. Cierre las cremalleras y los ganchos y ate los cintos ylazos sin ajustar. Estruje las prendas para eliminar la mayor cantidad deagua posible. ! No cargue la secadora con prendas completamente empapadas de agua.Máximas dimensiones de cargaNo cargue el cesto por encima de su capacidad máxima.Los siguientes valores se refieren al peso de las prendassecas:Fibras naturales: máximo 7 kgFibras sintéticas: máximo 3 kg ! Para evitar una disminución de las prestaciones de la secadora, no la sobrecargue.Carga tipo Nota: 1 kg = 1000 gCuando se mezclan prendas de tejido sintético con prendasde algodón, éstas últimas podrían estar todavía húmedas alfinalizar el ciclo de secado. En este caso, se puede lanzar unnuevo ciclo de secado breve.Nota: cuando se programa la duración de secado, tengapresente que los últimos 10 minutos de programa sededican a la fase de secado en frío, durante la cual lasecadora no seca la ropa. Etiquetas de mantenimiento Controle las etiquetas de las prendas, en especial cuando seintroducen por primera vez en la secadora. A continuaciónse reproducen los símbolos más comunes:Puede utilizarse en la secadora.No se puede secar en secadoraSecar a alta temperatura.Secar a baja temperatura.Prendas que no se adaptan al secado en tambor: Prendas que contienen partes de goma o materialessimilares o bien revestimientos de plástico (almohadas,cojines o anoraks de PVC) y cualquier otro tipo de objetoinflamable u objeto que contenga sustancias inflamables(toallas sucias con laca para el cabello). Fibras de vidrio (algunos tipos de cortinados). Prendas que antes han sido sometidas a limpieza enseco. Prendas marcadas con el código ITLC (Prendasespeciales) , que pueden lavarse con productosespeciales para la limpieza doméstica. Cumplaatentamente con las instrucciones. Prendas demasiado voluminosas (edredones, sacos dedormir, almohadas, cojines, cubrecamas grandes, etc.)que se expanden durante el secado e impiden lacirculación del aire dentro de la secadora. Ropa PrendasBlusaVestidoJeans10 pañalesCamisaCamisetasAlgodón Otro Algodón Otro Algodón Otro 150 g100 g500 g350 g700 g1.000 g300 g200 g125 gRopa de casaFunda edredón(matrimonial)Mantel grandeMantel pequeñoMantel de téToalla de bañoToallaAlgodón Otro

Prendas especiales Mantas y cubrecama: las prendas de acrílico (Acilian, Courtelle, Orion, Dralon) deben secarse con absoluto cuidado a temperatura baja. No programe tiempos de secado prolongados. Prendas con arrugas o plisadas: lea las instrucciones de secado indicadas por el fabricante. Prendas almidonadas: no seque estas prendas con otras no almidonadas. Quite la mayor cantidad de solución para almidonar antes de introducir las prendas en la secadora. No seque estas prendas en exceso: el almidón se convierte en polvo dejando las prendas suaves y disminuyendo su función. Tiempos de secado Los tiempos son aproximados y pueden variar en función de: La cantidad de agua retenida por las prendas después de la centrifugación: las toallas y las prendas delicadas retienen mucha agua. Tejidos: las prendas del mismo tejido, pero con trama y espesor diferentes pueden requerir tiempos de secado diferentes. Cantidad de ropa: prendas individuales y pequeñas cargas pueden requerir más tiempo para secarse. Secado: si las prendas deben ser planchadas es posible extraerlas de la máquina cuando aún están húmedas. Las prendas que deben estar totalmente secas pueden dejarse más tiempo. Temperatura programada. Temperatura de la habitación: mientras más baja es la temperatura de la habitación en la que se encuentra la secadora, más tiempo será necesario para el secado de las prendas. Volumen: algunas prendas voluminosas requieren especial cuidado durante el proceso de secado. Se aconseja sacar las prendas, sacudirlas e introducirlas nuevamente en la secadora: esta operación debe repetirse varias veces durante el ciclo de secado. ! No seque demasiado las prendas. Todos los tejidos contienen humedad natural que los mantiene suaves y vaporosos. Los tiempos indicados se refieren a los programas automáticos Secado ropero. Se indican también las programaciones Secado con tiempo para elegir mejor la opción de tiempo que más se adapta. Los pesos se refieren a las prendas secas. Tiempos de secado Algodón Alta temperatura Tiempos de secado después de lavados de 800 – 1000 rpm Media carga Carga completa 1 kg 2 kg 3 kg 4 kg 5 kg 6 kg 7 kg Automático (hrs:mins) 0:30-0:40 0:40-0:55 0:55-1:10 1:10-1:20 1:20-1:30 1:35-2:00 2:00-2:20 Con tiempo (hrs:mins) 0:30 o 1:00 1:00 o 1:30 1:00 o 1:30 1:30 o 2:00 1:30 o 2:00 2:20 o 2:40 2:20 o 2:40 Sintéticos Baja temperatura Tiempos de secado después de lavados a velocidades inferiores Media carga Carga completa 1 kg 2 kg 3 kg Automático (hrs:mins) 0:40 - 0:50 0:50 - 1:10 1:10 - 1:30 Con tiempo (hrs:mins) 0:30 o 1:00 0:30 o 1:00 1:00 o 1:30 Acrílicos Baja temperatura Tiempos de secado después de lavados a velocidades inferiores Media carga Carga completa 1 kg 2 kg Automático (hrs:mins) 0:40 - 1:00 0:55 - 1:15 Con tiempo (hrs:mins) 0:30 o 1:00 o 1:30 1:00 o 1:30 o 2:00ES

! Este electrodoméstico ha sido diseñado y fabricado respetando las normas internacionales sobre seguridad.Estas advertencias se suministran por motivos deseguridad y deben ser cumplidas atentamente. Seguridad general La presente secadora no debe utilizarse por personas(incluidos los niños) con capacidad física, sensorial omental reducidas o sin experiencia y conocimiento, amenos que sean vigiladas o reciban las instrucciones deuso del dispositivo por parte de una personaresponsable de su seguridad. Esta secadora ha sido proyectada para uso doméstico yno profesional. No toque el electrodoméstico con los pies descalzos ocon las manos o los pies mojados. Desconecte el electrodoméstico de la red dealimentación tirando del enchufe y no del cable. No deje acercarse a los niños cuando elelectrodoméstico está funcionando. Después del usoapague la secadora y desconéctela de la red dealimentación. Mantenga la puerta cerrada para evitar quelos niños puedan utilizar la secadora como un juego. Los niños deben ser vigilados para asegurarse que nojueguen con la secadora. El electrodoméstico debe instalarse de forma correcta ydebe airearse adecuadamente. La toma de aire en laparte frontal de la secadora y los respiraderos en la partetrasera no deben estar nunca obstruidos (ver instalación). No utilice nunca la secadora sobre la moqueta cuando laaltura del pelo sea tal que impida la entrada de aire através de la base de la secadora. Compruebe que la secadora esté vacía antes de cargarla. La parte posterior de la secadora puede calentarsemucho:no la toque nunca cuando la máquina estáfuncionando. No utilice la secadora si el filtro, el contenedor derecolección de agua y el condensador no estánposicionados correctamente(ver Mantenimiento). Nunca utilice dentro de la secadora suavizante líquidopara los tejidos, agréguelo durante el último aclarado delciclo de lavado. No sobrecargue la secadora (ver Ropa para las máximasdimensiones de carga). No introduzca prendas totalmente mojadas. Cargue en la secadora sólo prendas lavadas con agua yjabón, aclaradas y centrifugadas. El secado de prendasque NO han sido lavadas con agua genera un peligro deincendio. Cumpla escrupulosamente con todas las instruccionesde las etiquetas para el lavado de las prendas (ver Ropa). No cargue prendas que han sido tratadas con productosquímicos. No seque nunca prendas contaminadas con sustanciasinflamables (aceite de cocina, acetona, alcohol, petróleo,kerosén, sustancias para eliminar manchas, trementina,ceras, sustancias para quitar la cera y lacas para elcabello) a menos que no hayan sido lavados con aguacaliente y una cantidad adicional de detergente. No seque goma, artículos y prendas con fondo de goma,cojines con relleno de goma espuma, espuma de látex,goma, plástico, gorras de ducha, tejidos resistentes alagua, bragas cubre pañales o revestimientos, polietilenoy papel. Quite cualquier objeto de los bolsillos, en especial losencendedores (por el riesgo de explosión). No cargue prendas grandes, demasiado voluminosas. No seque fibras acrílicas a alta temperatura. Complete cada programa con la respectiva fase desecado en frío. No apague la secadora cuando aún contiene prendascalientes. Limpie el filtro después de cada uso (ver Mantenimiento). Vacíe el contenedor de recolección de agua después decada uso (ver Mantenimiento). Limpie con regularidad la unidad de condensación (verMantenimiento). Evite la acumulación de pelusa alrededor de la secadora. No se suba al panel superior de la secadora ya quepodría dañarse la máquina. Respete siempre las normas y las característicaseléctricas (ver Instalación). Compre siempre accesorios y recambios originales (verAsistencia Técnica). ATENCIÓN: no detenga nunca la secadora antes del final del ciclo de secado a menos que todas las prendas seextraigan con rapidez y se extiendan para disipar el calor. Información para el reciclaje y el desguace Dentro del ámbito de nuestro esfuerzo permanente endefensa del medioambiente nos reservamos el derecho deutilizar componentes reciclados de calidad para reducir loscostos del cliente y minimizar el derroche de materiales. Eliminación del material de embalaje: respete la normativalocal, de este modo se podrá reciclar el embalaje. Para reducir el riesgo de accidentes para los niños, quitela puerta y el enchufe y luego corte a ras el cable dealimentación del aparato. Elimine estas partes porseparado para asegurarse que el electrodoméstico nopueda ser conectado a una toma de corriente. Electrodomésticos viejos en desuso La norma Europea 2002/96/CE sobre la eliminaciónde aparatos eléctricos y electrónicos (RAEE), indicaque los electrodomésticos no deben ser eliminadosde la misma manera que los desechos sólidosurbanos. Los aparatos en desuso se deben recogerseparadamente para optimizar el porcentaje derecuperación y reciclaje de los materiales que los componene impedir potenciales daños para la salud y el medioambiente. El símbolo de la papelera tachada se encuentra entodos los productos para recordar la obligación derecolección separada.Para mayor información sobre la correcta eliminación de loselectrodomésticos, los poseedores de los mismos podrándirigirse al servicio público responsable o a los revendedores. Ahorro energético y respeto por el medio ambiente Antes de secar las prendas, estrújelas para eliminar lamayor cantidad de agua posible (si se utiliza antes lalavadora programe un ciclo de centrifugado). De estemodo, se ahorra energía durante el secado. Utilice siempre la secadora con la carga completa, así seahorra energía: prendas individuales y pequeñas cargasrequieren más tiempo para secarse. Limpie el filtro al final de cada ciclo para disminuir loscostos relativos al consumo energético (verMantenimiento). Advertencias y sugerencias46

Interrupción de la alimentación eléctrica ! Desconecte la secadora cuando no esté funcionando, del mismo modo durante las operaciones de limpieza ymantenimiento. Limpieza del filtro después de cada ciclo El filtro es un componente fundamental del secado: sufunción es la de recoger los residuos de lana y la pelusa quese forman durante el secado.Al finalizar el secado limpie el filtro aclarándolo debajo de aguacorriente o limpiándolo con una aspiradora. Si el filtro seatasca, el flujo de aire en el interior de la secadora se veríagravemente comprometido: los tiempos de secado seprolongan y se consume más energía. Además, puedenproducirse averías en la secadora.El filtro se encuentra delante de la guarnición de la secadora(ver figura).Remoción del filtro:1. Tire hacia arriba la manijade plástico del filtro (ver lafigura).2. Elimine la pelusa del filtro ycolóquelo correctamente.Controle que el filtro seintroduzca completamente aras de la guarnición de lasecadora. ! No utilice la secadora si antes no se coloca el filtro ensu lugar. Control del cesto después de cada ciclo Gire el cesto manualmente para quitar las prendas máspequeñas (pañuelos) que podrían quedar dentro de lasecadora. Limpieza del cesto ! Para la limpieza del cesto no utilice elementos abrasivos, esponja de acero o agentes de limpieza para aceroinoxidable.Podría formarse una pátina coloreada en el cesto de aceroinoxidable, fenómeno que podría generarse por unacombinación de agua con agentes de limpieza comosuavizantes de lavado. Esta pátina de color no tiene ningúnefecto sobre las prestaciones de la secadora. Vaciado del contenedor de recolección del agua después de cada ciclo Saque el contenedor de la secadora y vacíelo en unfregadero o en otro espacio de descarga adecuado, luegovuelva a posicionarlo de forma correcta.Siempre se debe controlar el contenedor de recolección yvaciarlo antes de comenzar un programa nuevo de secado. Limpieza de la unidad de condensación Quite periódicamente (cada mes) la unidad decondensación y elimine la pelusa acumulada en las placasaclarándola debajo del grifo de agua fría haciéndola correrpor el lado posterior del condensador.Remoción del condensador:1. Desconecte la secadora de la red eléctrica y abra la puerta.

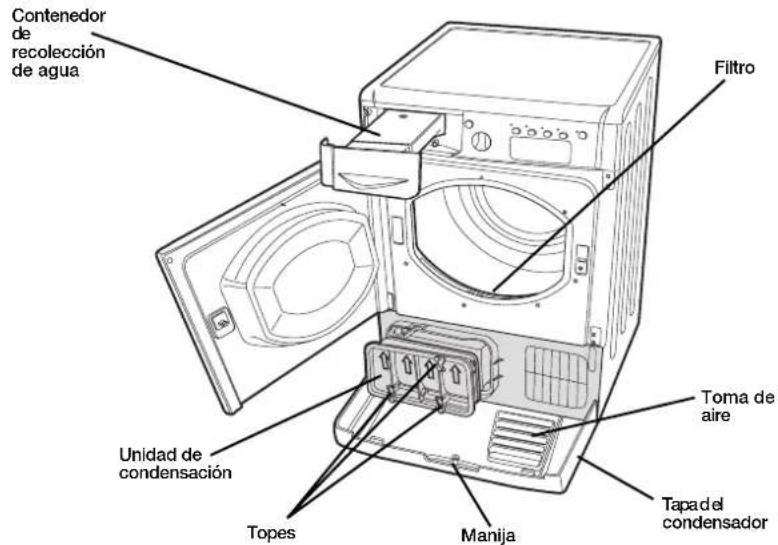

2. Abra la tapa del condensador (ver figura), desbloquee los

tres topes girándolos 90° en sentido antihorario, luegoextraiga el condensador tirando del pomo.3. Limpie la superficie de las guarniciones y vuelva aposicionar la unidad con las flechas dirigidas hacia arriba,asegurándose que los topes estén bien fijados. Limpieza de la secadora Las partes externas de metal o de plástico y las partes degoma pueden limpiarse con un paño húmedo. Periódicamente (cada 6 meses) limpie con una aspiradorala rejilla de la toma de aire frontal y los respiraderos en laparte trasera de la secadora para quitar la pelusaacumulada, residuos de lana y polvo. También se debenquitar las acumulaciones de pelusa de la parte frontal delcondensador y de las zonas del filtro, utilizandoocasionalmente la aspiradora. ! No use solventes ni elementos abrasivos. ! La secadora utiliza componentes de bolas que no requieren ser lubricados. ! Haga controlar con regularidad la secadora por personal técnico autorizado para garantizar la seguridad de laspiezas eléctricas y mecánicas (ver Asistencia Técnica).Contenedor recolecciónde aguaUnidad decondensaciónTapa d elcondensadorTopesFiltroManijaToma de aire GrifoPosteriorDelanteroUnidad decondensación Cuidados y mantenimientoES

Problemas y soluciones Causas probables/soluciones: El enchufe no está conectado a la toma de corriente de la pared lo bastante profundo como para que haga contacto. Ha habido una interrupción de corriente. El fusible está quemado. Intente conectar otro electrodoméstico en la misma toma. Si se emplea un prolongador, intente conectar el enchufe de la secadora directamente en la toma. La puerta no ha sido cerrada correctamente. El programa no ha sido programado de forma correcta (ver Cómo realizar un secado). No se ha presionado el botón START/PAUSE (ver Cómo realizar un secado). Ha sido programado un tiempo de retraso (ver Programas y opciones). Se ha presionado el botón START/PAUSE; antes de la puesta en marcha de la secadora es necesario esperar un breve retraso. Espere el comienzo del secado, no presione de nuevo el botón START/PAUSE: de lo contrario la secadora entra en la modalidad pausa y no arranca. El filtro no se ha limpiado (ver Mantenimiento). ¿Debe vaciarse el contenedor de recolección de agua? El piloto Vaciar cubeta centellea y se visualiza el mensaje H2O(ver Mantenimiento). El condensador debe ser limpiado (ver Mantenimiento). La temperatura programada no se adapta al tipo de tejido a secar (ver Programas y opciones). No se ha seleccionado el tiempo de secado correcto para esta carga (ver Ropa). La rejilla de la toma de aire o los respiraderos de la parte posterior están obstruidos (ver Instalación y Mantenimiento). Las prendas están demasiado mojadas (ver Ropa). La secadora está sobrecargada (ver Ropa). Es probable que el contenedor de recolección del agua no haya sido vaciado al comenzar el programa. No espere la señal de vaciado del agua, controle siempre el contenedor y vacíelo antes de comenzar un programa de secado nuevo (ver Descripción de la secadora). Es normal que: el piloto Vaciar cubeta centellee cuando el contenedor está lleno. Si el piloto está encendido pero no centellea, recuerda solamente que debe vaciarse el contenedor de recolección (ver Descripción de la secadora). ! Por motivos de seguridad, los programas de la secadora tienen una duración máxima de 4 horas. Si un programa automático no detecta la humedad final requerida dentro de este intervalo de tiempo, la secadora completa el programa y se detiene. Controle los puntos arriba indicados y repita el programa; si las prendas siguen estando húmedas llame al Centro de asistencia técnica(ver Asistencia Técnica). Si en la pantalla aparece F10 o F15, apague el aparato y quite el enchufe, limpie el filtro y el condensador (ver Mantenimiento). Luego, vuelva a enchufarlo, encienda el electrodoméstico y ponga en marcha otro programa. Si aún se visualizan F10 o F15, llame al Centro de asistencia técnica (ver Asistencia Técnica). Si se visualizan otros números, anote el código y llame al Centro de asistencia técnica (ver Asistencia Técnica). La secadora se encuentra en la modalidad Demo. Mantenga presionados los botones ON/OFF y START/PAUSEdurante 3 segundos. En la pantalla aparece dOn durante 3 segundos, luego la secadora recomienza el funcionamiento normal. El tiempo residual se monitorea constantemente durante el ciclo de secado y el tiempo es modificado para mostrar la mejor estimación posible. El tiempo visualizado puede aumentar durante el ciclo y esto es normal. Es normal, especialmente si la secadora no ha sido utilizada por un tiempo prolongado. Si el ruido continúa durante todo el ciclo, llame al centro de asistencia técnica. Cuando tenga la sensación de que la secadora no funciona de forma correcta, antes de llamar al Centro de asistencia técnica (ver Asistencia Técnica) consulte atentamente las siguientes sugerencias para la solución de los problemas. Problema: La secadora no arranca. El ciclo de secado no comienza. Los tiempos de secado son prolongados. El piloto Vaciar cubeta centellea, pero la secadora funciona desde hace poco tiempo. El piloto Vaciar cubeta está encendido pero el contenedor de recolección de agua no está lleno. El programa finaliza y las prendas están más húmedas de lo previ- sto. En la pantalla aparece el código F seguido de uno o dos números, los pilotos de opción y el piloto de pausa centellean. En la pantalla aparece brevemente dOn cada 6 segundos. El Tiempo residual cambia durante el secado. La secadora hace ruido durante los primeros minutos de funcionamiento.48

Antes de llamar al Centro de asistencia técnica: Consulte la guía para la solución de los problemas para ver si es posible solucionar la avería personalmente (ver Problemas y soluciones). De lo contrario, apague la secadora y llame al Centro de asistencia técnica más cercano. Datos a comunicar al Centro de asistencia técnica: Nombre, dirección y código postal; número de teléfono; el tipo de avería; la fecha de compra; el modelo de aparato (Mod.); el número de serie (S/N) de la secadora. Esta información se encuentra en la etiqueta de datos colocada detrás de la puerta. Repuestos Esta secadora es una máquina compleja. Intentando repararla personalmente o encargando su reparación a personal no cualificado, se puede poner en riesgo la seguridad de las personas, además de averiar la máquina y que la garantía sobre los repuestos caduque. En caso de problemas con el uso de la máquina, llame siempre a un técnico autorizado. Los repuestos han sido especialmente proyectados para este electrodoméstico y no se prestan para otras finalidades. Programas comparativos Programas aconsejables para el test comparativo de EN61121. Programa (EN61121) Programa a seleccionar Tamaño de la carga Secado algodón Algodón Ropero 7 kg Algodón secado planchado Algodón Planchado 7 kg Tejido de cuidado fácil Sintéticos Ropero 3 kg ! Nota: esta no es una lista completa de las opciones de programa (ver Puesta en marcha y programas). El presente electrodoméstico está en conformidad con las siguientes directivas CEE: - 2006/95/CEE (Dispositivos de baja tensión); - 89/336/CEE, 92/31/CEE, 93/68/CEE (Compatibilidad electromagnética). Asistencia TécnicaNL
