MANUAL DE UTILIZADOR S125PF1E5A PANASONIC

PORTUGUÊS 50 \~ 57 Antes de utilizar o aparelho, leia completamente este manual de instruções e guarde-o para futuras referências.

Obrigado por adquirir este produto Panasonic.

Este produto é uma unidade interior para aparelho de ar condicionado comercial.

As instruções de instalação estão anexadas.

Índice

● Precauções de segurança .... 50

● Precauções de utilização ....52

● Nomenclatura das peças ...... 53

- Mecanismo de funcionamento .... 53

- Ajuste da direcção do fl uxo de ar.... 54

- Ajuste da direcção do fl uxo de ar para unidades interiores múltiplas ....55

● Manutenção 56

- Antes de solicitar assistência.... 56

- Localização e solução de problemas ..... 57

- Especifi cações....74

• Unidade interior 74
- Unidade exterior 76
- Tabela dos idiomas correspondentes ..... 78

Informações sobre o produto

Se tem alguma questão ou problema respeitante ao seu aparelho de ar condicionado, vai necessitar da informação que se segue. O número do modelo e da série encontram-se na placa identifi cadora na parte inferior do aparelho.

Nº do modelo

N° de série

Data da compra

Endereço do revendedor

Telefone

Precauções de segurança

Os símbolos que se seguem são utilizados neste manual de instruções para o alertar sobre condições potencialmente perigosas para os utilizadores, pessoal de manutenção ou o próprio aparelho:

ADVERTÊNCIA

Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais severos ou morte.

PRECAUÇÃO

Este símbolo refere-se a um perigo ou mau manuseamento que pode resultar em ferimentos pessoais, danos ao produto ou aos objectos que o cercam.

ADVERTÊNCIA

Consulte um revendedor autorizado ou especialista sobre o tipo de refrigerante especificado a ser utilizado. A utilização de um refrigerante diferente do especificado pode danifi car o produto, provocar explosões e ferimentos, etc.

Este aparelho de ar condicionado não tem ventilador para retirar ar fresco do exterior. Deve abrir frequentemente portas e janelas quando utiliza aquecimentos a gás ou óleo na mesma sala, pois estes consomem grande quantidade de oxigénio do ar. De outra maneira, em casos extremos, podem ocorrer casos de sufocação.

Nunca utilize ou armazene gasolina ou outros vapores ou líquidos infl amáveis perto do aparelho de ar condicionado — é muito perigoso.

Não utilize este aparelho em um ambiente propenso a explosão.

Não toque na unidade com as mãos molhadas.

Não introduza os dedos nem outros objectos na unidade interior ou exterior do aparelho de ar condicionado, pois as peças móveis podem provocar lesões.

A fuga de gás refrigerante pode provocar um incêndio.

Por razões de segurança, certifi que-se de que desliga o aparelho de ar condicionado e a corrente eléctrica antes da limpeza ou da assistência.

Em caso de emergência, desligue a fi cha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação.

Os utilizadores não devem limpar o interior das unidades exteriores e interiores. A limpeza deve ser realizada por um especialista ou um revendedor autorizado.

Em caso de avaria deste aparelho, não o repare sozinho. Entre em contacto com o revendedor ou o serviço de assistência para levar a cabo a reparação.

Itens proibidos

Pontos a serem observados

• Leia este manual de instruções cuidadosamente antes de utilizar este aparelho de ar condicionado. Se ainda tiver algumas difi culdades ou problemas consulte o seu revendedor.
• Este aparelho tem por fi nalidade oferecer-lhe condições confortáveis na sala. Utilize-o apenas para esse fi m como descrito neste manual de instruções.

Providencie uma tomada eléctrica para ser utilizada exclusivamente para cada unidade, bem como um interruptor para a fonte de alimentação, um disjuntor de circuito e um disjuntor de fugas de ligação à terra para protecção de sobrecorrente na linha exclusiva.

Providencie uma tomada eléctrica exclusivamente para cada unidade e integrar meios de desactivação total com separação de contacto em todos os pólos da instalação eléctrica fixa, conforme as normas de fiação.

Para impedir possíveis perigos devido a falha do isolamento, tem de ligar a unidade à massa.

De modo a evitar o sobreaquecimento e incêndios, não utilize cabos modifi cados, cabos partilhados, extensões eléctricas nem cabos não especifici cados.

Numa situação de anomalia/avaria do produto, interrompa o seu uso e retire a fi cha da tomada ou e o disjuntor. (Risco de fumo/incêndio/choque eléctrico)

• O ELCB dispara frequentemente.
- O produto não arranca por vezes quando está ligado.
- A corrente desliga-se por vezes quando move o cabo.
- Odor a queimado ou ruído anormal é detectado durante o funcionamento.
- O chassis está deformado ou anormalmente quente.
- Fugas de água da unidade interior.
- Sobreaquecimento do cabo de alimentação ou da fi cha.
- Não é possível controlar a velocidade da ventoinha.
- A unidade desliga-se imediatamente após ser activada.
- A ventoinha não pára mesmo após a unidade ser desligada.

Contacte imediatamente o revendedor local para manutenção/reparação.

Não se sente nem suba para cima da unidade. Pode cair acidentalmente.

PRECAUÇÃO

Este equipamento pretende ser usado por peritos ou utilizadores com formação em lojas, na indústria leve e em quintas, ou para utilização comercial por pessoas não especializadas.

Este aparelho pode ser utilizado por crianças de 8 anos de idade e acima e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência e conhecimento se os mesmos forem supervisionados ou instruídos sobre a utilização do aparelho de maneira segura e compreendam os perigos envolvidos.

Mantenha o alarme de incêndio e a saída de ar a pelo menos 1,5 m da unidade.

Não arrefeça ou aqueça demasiado a sala quando estiverem presentes bebés ou pessoas inválidas.

Não ligue e desligue o aparelho de ar condicionado utilizando o interruptor principal. Utilize o botão de operação ON/OFF.

Não coloque nada na saída de ar da unidade exterior. É muito perigoso devido à alta velocidade de rotação do ventilador.

Não toque na entrada de ar ou nas pás de alumínio afi adas da unidade exterior. Pode sofrer ferimentos.

Não cole nenhum objecto na CAIXA DA VENTOINHA. Pode sofrer ferimentos e danifi car a unidade.

AVISO

• O compressor pode parar ocasionalmente durante tempestades com trovoada ou relâmpagos. Isso não é falha mecânica. A unidade é restabelecida automaticamente depois de alguns minutos.
• As instruções foram redigidas originalmente em inglês. As versões noutras línguas são traduções da redacção original.

Informações importantes sobre o refrigerante utilizado

Este produto contém gases fl uorados com efeito de estufa cobertos pelo Protocolo de Quioto. Não libere gases na atmosfera.

Tipo do refrigerante: R410A

Valor GWP ^(1) : 1975

(1) GWP = potencial de aquecimento global

Inspecções periódicas para fugas do refrigerante podem ser requeridas dependendo da legislação europeia ou local. Contacte o seu revendedor local para mais informações.

PORTUGUÊS

Precauções de utilização

Instalação

• Este aparelho de ar condicionado deve ser instalado adequadamente por um técnico de instalação qualifi cado de acordo com as Instruções de Instalação fornecidas com o aparelho.
• Antes da instalação deste aparelho de ar condicionado, verifi que se a voltagem da rede local na sua casa ou escritório é a mesma que a voltagem indicada na placa identifi cadora.

ADVERTÊNCIA

Evite as seguintes localizações para a instalação.

• Localizações onde existe fumo ou combustível. Localizações de temperatura extremamente alta como em uma estufa.
• Localizações em que haja dispositivos que geram calor excessivo.

Atenção:

- Evite instalar a unidade exterior onde possa ser atingida por água do mar ou perto de ar sulfuroso de termas. (Para proteger o aparelho de ar condicionado de alta corrosão)

Ligações

• Todas as ligações devem estar de acordo com os requisitos eléctricos locais. (Consulte o seu revendedor ou um electricista qualifi cado para mais detalhes.)
• Cada unidade deve ser adequadamente ligada à terra mediante um fi o de terra ou as ligações fornecidas.
• As ligações devem ser feitas por um electricista qualifi cado.

Preparação para a operação

Ligue o aparelho à corrente eléctrica 5 horas antes da operação inicial.

(Para aquecimento)

- Deixe a corrente eléctrica ligada para utilização contínua.

NOTA

Se não for utilizar o aparelho por um longo tempo, desligue a fi cha eléctrica da tomada ou desligue o disjuntor ou o interruptor eléctrico para isolar o aparelho de ar condicionado da fonte de alimentação.

Condição de funcionamento

Utilize este aparelho de ar condicionado no seguinte intervalo de temperatura.

■Intervalo da temperatura interior:

Modo de arrefecimento 14°C - 25°C (*WBT) / 18°C - 32°C (*DBT) Modo de aquecimento 16°C - 30°C (*DBT)

■Intervalo da temperatura exterior:

Modo de arrefecimento -15°C - 46°C (*DBT) -10°C - 43°C (*DBT)*1

Modo de aquecimento -20°C - 18°C (*WBT) / -20°C - 24°C (*DBT) -15°C - 18°C (*WBT) / -15°C - 24°C (*DBT)*1

*DBT: Temperatura de bolbo seco

*WBT: Temperatura de bolbo húmido

*1 Quando ligar U-60PEY1E5, U-71PEY1E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8

Informações para utilizadores sobre a recolha e eliminação de equipamentos velhos e pilhas usadas

Estes símbolos nos produtos, embalagem e/ou documentos acompanhantes signifi cam que os produtos eléctricos e electrónicos velhos e pilhas usadas não devem ser misturados com o lixo doméstico geral.

Para o tratamento, recuperação e reciclagem de produtos velhos e pilhas usadas de maneira apropriada, leve-os aos pontos de recolha aplicáveis de acordo com a legislação nacional do seu país e com as Directivas 2002/96/CE e 2006/66/CE.

Mediante a eliminação correcta destes produtos e pilhas, ajudará a salvar recursos valiosos e prevenir efeitos negativos potenciais sobre a saúde humana e o meio ambiente, que poderiam decorrer do manuseio de resíduos inadequado.

Para mais informações sobre a recolha e reciclagem de produtos velhos e pilhas usadas, contacte a autarquia local, o serviço de eliminação de resíduos ou o ponto de venda de onde comprou os itens.

Poderão ser aplicadas penalidades em caso de eliminação indevida de lixo de acordo com a legislação nacional.

Para utilizadores comerciais na União Europeia

Se quiser eliminar algum equipamento eléctrico ou electrónico, contacte o seu revendedor ou distribuidor para mais informações.

[Informações sobre a eliminação em outros países fora da União Europeia]

Estes símbolos são válidos apenas na União Europeia. Se quiser eliminar estes itens, contacte a autoridade local ou o seu revendedor e informe-se sobre o método de eliminação correcto.

Nota para os símbolos de pilha (dois exemplos inferiores):

Este símbolo pode ser utilizado em combinação com um símbolo químico. Neste caso, ele satisfaz os requisitos estipulados pela Directiva para o elemento químico envolvido.

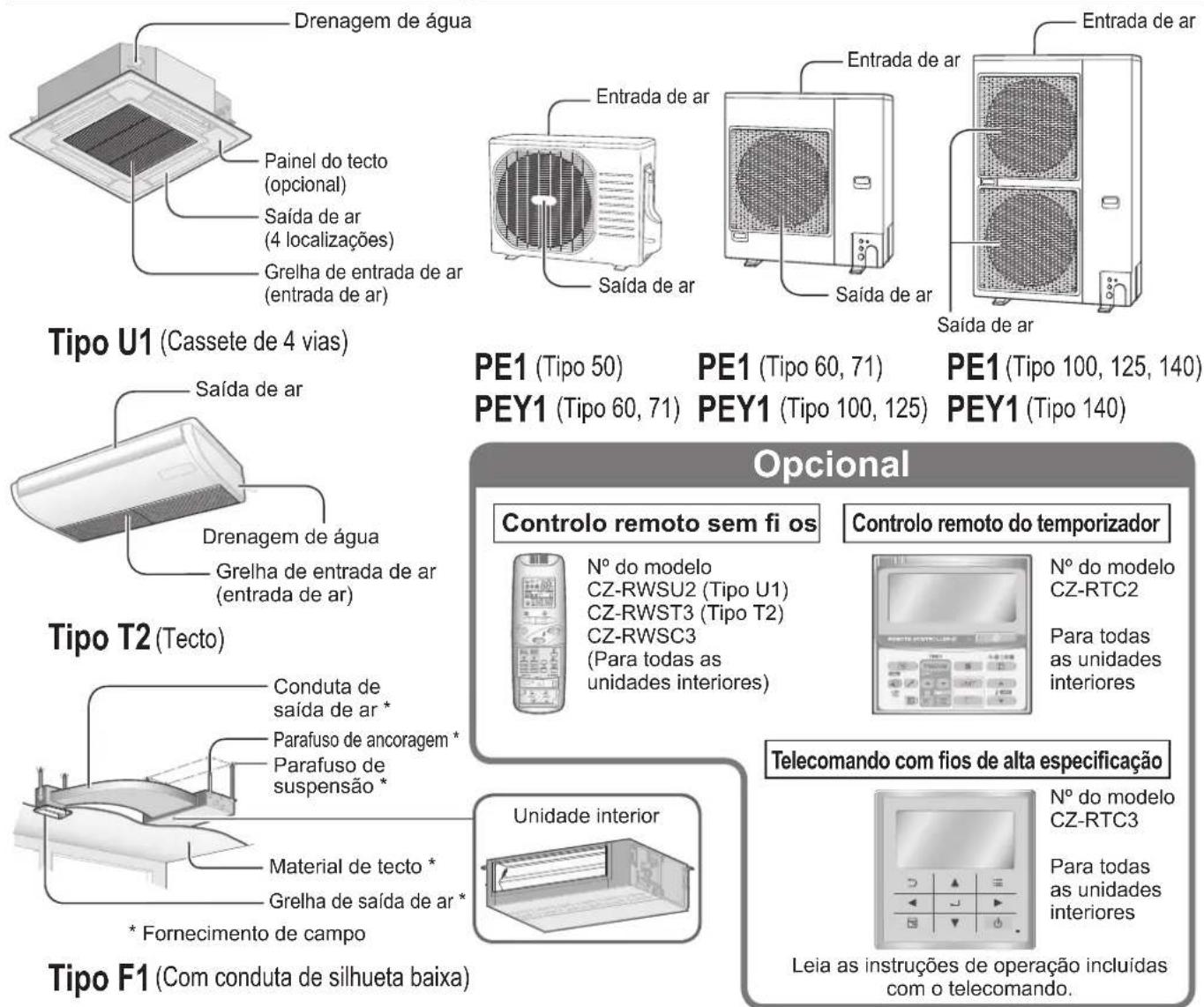

Nomenclatura das peças

UNIDADE INTERIOR UNIDADE EXTERIOR

Drenagem de água Painel do tecto (opcional) Saída de ar (4 localizações) Grelha de entrada de ar (entrada de ar) Entrada de ar Saída de ar Entrada de ar Saída de ar Etrada de ar Etrada de ar Tipo U1 (Cassete de 4 vias) Saída de ar Drenagem de água Grelha de entrada de ar (entrada de ar) PE1 (Tipo 50) PE1 (Tipo 60, 71) PE1 (Tipo 100, 125, 140) PEY1 (Tipo 60, 71) PEY1 (Tipo 100, 125) PEY1 (Tipo 140) Tipo T2 (Tecto) Condua de saída de ar * Parafuso de ancoragem * Parafuso de suspensão * Material de tecto * Grelha de saída de ar * * Fornecimento de campo Tipo F1 (Com conduta de silhueta baixa) Opcional Controlo remoto sem fi os Nº do modelo CZ-RWSU2 (Tipo U1) CZ-RWST3 (Tipo T2) CZ-RWSC3 (Para todas as unidades interiores) Controllo remoto do temporizador Nº do modelo CZ-RTC2 Para todas as unidades interiores Unidade interior Telecomando com fios de alta especificação Nº do modelo CZ-RTC3 Para todas as unidades interiores Leia as instruções de operação incluídas com o telecomando.

Mecanismo de funcionamento

■ Rendimento do aquecimento

• Como este aparelho de ar condicionado emprega o ar exterior para aquecimento, o seu rendimento de aquecimento se deteriora com a redução da temperatura externa.
  (Devido ao sistema da bomba de calor) →Neste caso, utilize outro aparelho de aquecimento.

■ Descongelação

- Este aparelho pode iniciar a operação de descongelação para derreter a congelação formada na unidade exterior.

①A descongelação começa: O ventilador da unidade interior pára (ou a velocidade torna-se extremamente baixa).
→“”(STANDBY) aparece.

②A operação de aquecimento recomeça passados alguns minutos: O ventilador da unidade interior permanece parado (ou funcionará a uma velocidade muito baixa) até que a serpentina do permutador de calor da unidade interior se aqueça o sufi ciente.

→ “○” (STANDBY) aparece.

③A descongelação é concluída: O ventilador da unidade interior começa a funcionar.
→ “©” (STANDBY) desaparece.

■ Operação "DRY"

• Quando a temperatura da sala atinge o nível que foi ajustado, a unidade exterior repete o ciclo de ligar e desligar automaticamente.
• Quando a unidade exterior é desligada, o ventilador da unidade interior também pára. (Para prevenir o aumento de humidade na sala)
• Quando houver uma grande probabilidade de a temperatura da sala atingir o nível que foi defi nido, a velocidade do ventilador é defi nida para "brisa" (vento suave) automaticamente.
• A operação "DRY" não é possível quando a temperatura exterior é 15 °C ou menos.

Se a energia falhar enquanto a unidade estiver a funcionar

Quando a unidade recomeça automaticamente após uma falha de energia temporária, ela utiliza os mesmos ajustes que estavam em efeito antes do corte de energia.

Ajuste da direcção do fl uxo de ar

Esta secção é descrita no manual de instruções fornecido com o telecomando com temporizador (CZ-RTC2).

Com respeito ao telecomando com fios de alta especificação (CZ-RTC3), consulte as instruções de operação fornecidas com o modelo CZ-RTC3.

Ajuste do movimento para cima e para baixo da direcção do fluxo de ar (Apenas tipos U1 e T2)

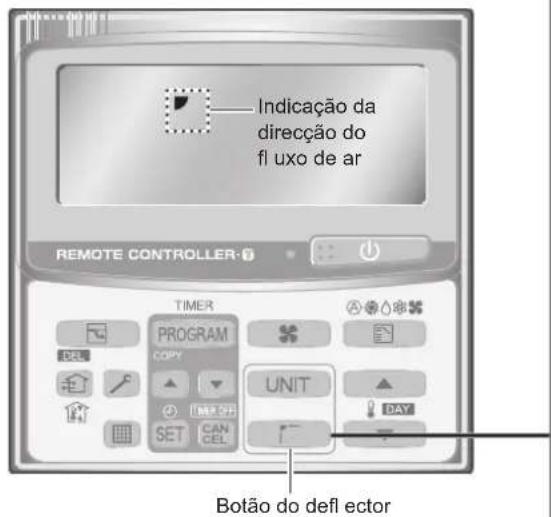

■ Utilização do controlo remoto do temporizador

Indicação da direcção do fl uxo de ar REMOTE CONTROLLER TIMER PROGRAM COPY UNIT SET CANCEL BOTÃO DO DEFLECTOR

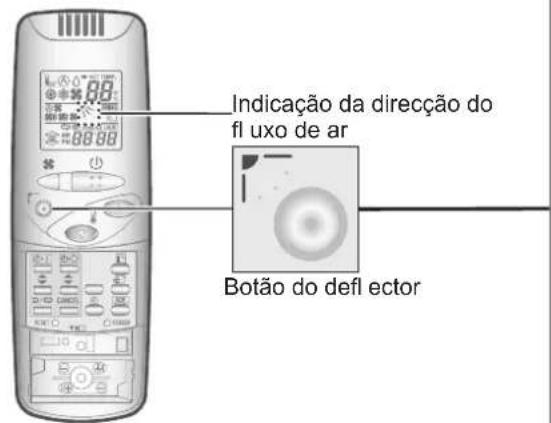

■ Utilização do controlo remoto sem fi os

Indicação da direcção do fl uxo de ar Botão do defl ector

Prima

seleccionar a direcção pretendida

para o fl uxo de ar.

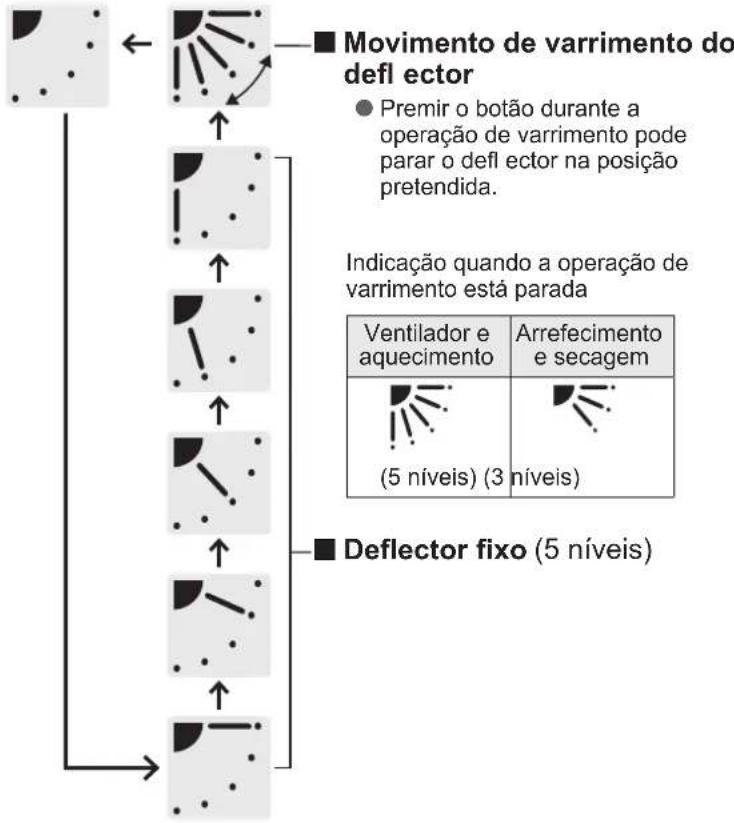


Direcção do fl uxo de ar vertical recomendada

• Ajuste o defl ector para a posição inferior para a operação de aquecimento. (Na posição superior, o ar quente não pode atingir o chão.)
• Ajuste o defl ector para a posição superior para a operação de arrefecimento. (Na posição inferior, a condensação pode pingar no chão.)

Tipo U1, T2

HEAT COOL / DRY FAN
		Fixo nesta posição
Recomendado	Recomendado

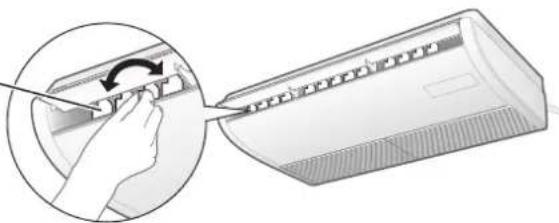

■ Ajuste da direcção do fl uxo de ar horizontal

Mova as palhetas do fl uxo de ar horizontal com a mão para ajustar.

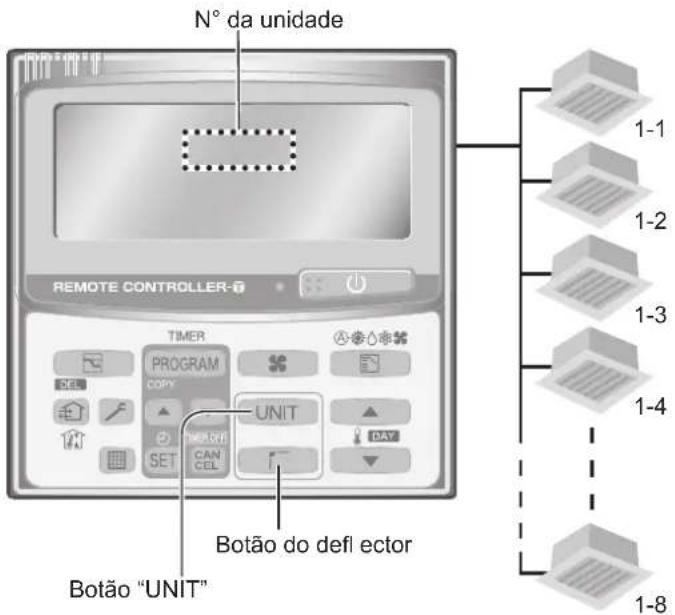

Ajuste da direcção do fl uxo de ar para unidades interiores múltiplas (Apenas com o controlo remoto do temporizador)

Quando operar unidades interiores múltiplas com 1 controlo remoto, a direcção do fluxo de ar pode ser ajustada para cada unidade interior individualmente ou para todas as unidades ao mesmo tempo.

N° da unidade REMOTE CONTROLLER-0 TIMER PROGRAM COPY UNIT SET CAN CEL Botão "UNIT" Botão do defl ector 1-1 1-2 1-3 1-4 1-8

• É possível ligar um máximo de 8 unidades interiores.

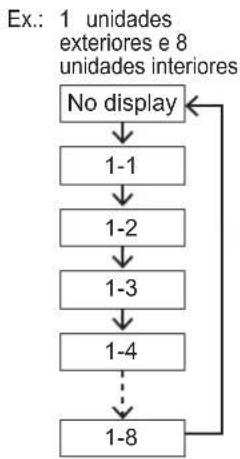

■ Quando ajustar a direcção do fl uxo de ar de cada unidade interior individualmente

1 Prima para seleccionar o N° da unidade que pretende ajustar.


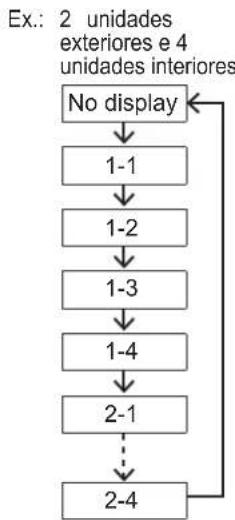


2 Prima para seleccionar a direcção pretendida para o

■ Quando ajustar a direcção do fl uxo de ar de todas as unidades interiores ao mesmo tempo

2 Prima para seleccionar a direcção pretendida para o fl uxo de ar.

Atenção:

- Não utilize as mãos para mover o deflector (deflector de fl uxo de ar vertical) controlado pelo controlo remoto.

Nota

• Quando o aparelho de ar condicionado é desligado, o defl ector move-se automaticamente na direcção de fechamento.
• O deflector (deflector de fluxo de ar vertical) move-se para a posição superior durante a operação de espera de aquecimento.
• A operação de varrimento começa após o término da operação de espera, mas “Swing” aparece no controlo remoto mesmo durante a operação de espera.

Sugestões para economizar energia

Evite

• Não bloqueie a entrada e saída de ar da unidade. (Uma obstrução provocará o mau funcionamento da unidade.)
• Durante a operação de arrefecimento, utilize toldos, persianas ou cortinas para prevenir a radiação directa de raios solares na sala.

Faça

• Mantenha o fi Itro sempre limpo. (Um fi Itro obstruído prejudicará o desempenho da unidade.) → "Manutenção" (P.56)
• Para prevenir o escape do ar condicionado, mantenha as janelas, portas e quaisquer outras aberturas fechadas.

Manutenção

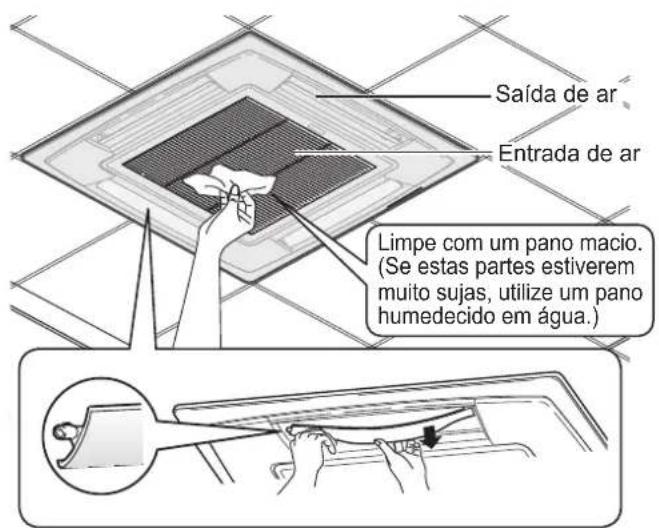

Unidade interior (Tipo U1, por exemplo)

Saída de ar Entrada de ar Limpe com um pano macio. (Se estas partes estiverem muito sujas, utilize um pano humedecido em água.)

Lave o defl ector para a saída de ar com água. (Apenas tipo U1)

• Certifi que-se de parar a operação antecipadamente.
• Depois de lavar com água, deixe-o secar e, em seguida, volte a montá-lo com a seta virada para fora.

ADVERTÊNCIA

• Por motivos de segurança, desligue o aparelho de ar condicionado e desligue-o da rede antes de proceder à sua limpeza.
  (Caso contrário, haverá o risco de choque eléctrico ou de ferimentos devido à alta velocidade de rotação do ventilador.)
• Não verta água sobre a unidade interior. (Isso pode danifi car os componentes internos e causar um choque eléctrico.)

PRECAUÇÃO

• Nunca utilize solventes ou produtos químicos fortes. Da mesma forma, não limpe as peças plásticas com água muito quente.
  (Isso pode causar uma deformação ou mudar a cor.)
• Algumas arestas metálicas e as pás são pontiagudas. Tome cuidado ao limpar tais partes. (Pode ferir-se.)
• Utilize um banco ou escada fi rme quando limpar uma unidade interior instalada em lugares altos.

- A serpentina interna e outros componentes da unidade exterior devem ser limpos regularmente.

- Contacte o seu revendedor ou serviço de assistência.

Antes de solicitar assistência

Sintoma Causa	Acção
O aparelho de ar condicionado não funciona após ser ligado.	Falha de energia ou após falha de energia	Prima o botão ON/OFF de alimentação no controlo remoto.
	O botão de operação (alimentação) está desligado.	Se o disjuntor estiver desligado, ligue a alimentação.Se o disjuntor tiver disparado, consulte o seu revendedor sem o ligar.
	Fusível queimado. Contacte o seu revendedor.
Baixo desempenho de arrefecimento ou aquecimento	A entrada ou saída de ar das unidades interiores e exteriores está obstruída com poeira.	Remova a poeira.
	O interruptor da velocidade do vento está defi nida para “Baixa”.	Mude para “Alta” ou “Forte”.
	Defi nições inadequadas da temperatura	Consulte “Sugestões para economizar energia”. (P.55)
	A sala está exposta à luz solar directa no modo de arrefecimento.
	As portas ou janelas estão abertas.
	O fi Itro de ar está obstruído. Consulte “Manutenção”. (P.56)
	Demasiadas fontes de calor na sala no modo de arrefecimento.	Utilize um mínimo de fontes de calor e durante um curto espaço de tempo.
	Demasiadas pessoas na sala no modo de arrefecimento.	Diminua a defi nição de temperatura ou altere para “Alta” ou “Forte”.

Se o aparelho de ar condicionado não funcionar correctamente mesmo após a verificação de cada item de “Antes de solicitar assistência” e “Localização e solução de problemas”

• Pare a operação imediatamente e desligue a alimentação. Em seguida, contacte o seu revendedor e comunique o número de série e o sintoma. Comunique também a marca de inspecção ⚠ e as letras E, F, H, L, P em conjunto com números que aparecem no visor LCD do controlo remoto.
• Nunca tente reparar o aparelho de ar condicionado por conta própria, pois é muito perigoso fazê-lo.

Localização e solução de problemas

Verifi que antes de consultar ou solicitar assistência.

Sintoma Causa / Acção
Ruído	Som como fl uxo de água é ouvido durante ou após o funcionamento.	Som de líquido refrigerante a fl uir no interior da unidadeSom de água de drenagem através do tubo de drenagem
	Ruído de rachadura é ouvido durante ou aquando da paragem do funcionamento.	Som devido à mudança de temperatura das peças
É possível sentir odores do ar descarregado durante o funcionamento.		Odores a componentes internos, a tabaco, a cosméticos acumulados no ar condicionado e no ar descarregado.O interior da unidade está sujo.(Contacte o seu revendedor.)
Acumulação de condensação perto da saída de ar durante a operação de arrefecimento.		A humidade interna arrefece devido ao vento frio e acumula-se como condensação.
Forma-se névoa durante a operação de arrefecimento.		Se o aparelho de ar condicionado tiver sido instalado em lugares onde existam grandes quantidades de neblina de óleo como em restaurantes, a limpeza é necessário, porque o interior da unidade (permutador de calor) está sujo.(Contacte o seu revendedor.)
Forma-se névoa durante a operação de aquecimento.		A operação de descongelação está em andamento.
O ventilador roda durante algum tempo apesar do funcionamento parar.		A rotação do ventilador torna o funcionamento mais suave.O ventilador pode rodar para secar o permutador de calor dependendo da defi nição.
Direcção do fl uxo de ar	A direcção do fl uxo de ar muda durante o funcionamento.A direcção do fl uxo de ar não pode ser ajustada.A direcção do fl uxo de ar não pode ser alterada.	Quando a temperatura de descarga de ar estiver baixa durante a operação de aquecimento, ou durante a operação de descongelação, o fl uxo de vento horizontal é efectuado automaticamente.A posição do defi ector pode ser ajustada individualmente.(Tipo U1)
	O defl ector se move várias vezes após a alteração da direcção.	O defl ector move-se uma vez para a posição normal e, em seguida, move-se para a direcção do fl uxo de ar ar ajustada.
Poeira é descarregada.		A poeira acumulada dentro da unidade interior é descarregada.
No funcionamento inicial a alta velocidade, algumas vezes o ventilador roda mais rápido do que a velocidade defi nida.(3 a 30 minutos)		Isto serve para verificação da operação a fim de confirmar que a rotação do motor do ventilador está dentro da faixa de utilização.
Sem funcionamento(Quando a alimentação é ligada imediatamente / Quando a operação é parada e retomada imediatamente)		O funcionamento não é iniciado durante aproximadamente os 3 primeiros minutos porque o circuito de protecção do compressor está activado.
Gera-se ruído durante a operação de aquecimento.		A operação de descongelação está em andamento.
Sai vapor durante a operação de aquecimento.
O ventilador continua a rodar mesmo após a paragem da operação com o controlo remoto.		Isso é para o funcionamento suave.

PORTUGUÈS

English Italiano	Nederlands	Português
Model Name Modello	Modelnaam	Nome do modelo
Power Source	Fonte di alimentazione	Voeding	Fonte de alimentação
Cooling Capacity	Capacità di raffreddamento	Koelingscapaciteit	Capacidade de arrefecimento
Heating Capacity	Capacità di riscaldamento	Verwarmingscapaciteit	Capacidade de aquecimento
Sound Pressure Level(High/Medium/Low)	Livello di pressione acustica(alto/medio/basso)	Geluidsdrukniveau(hoog/normaal/laag)	Nível da pressão do som(Alto/Médio/Baixo)
Sound Power Level(High/Medium/Low)	Livello di potenza acustica(alto/medio/basso)	Geluidsvermogenniveau(hoog/normaal/laag)	Nível da potência de som(Alto/Médio/Baixo)
Unit Dimensions(HxWxD; mm)	Dimensioni unità (AxLxP; mm)	Afmetingen van de unit(H x B x D; mm)	Dimensões da unidade(AxLxP; mm)
(HxWxD: ceiling dimension)	(AxLxP: dimensione soffitto)	(H x B x D: plafondafmeting)	(AxLxP: dimensão do tecto)
Net Weight (kg)	Peso netto (kg)	Nettogewicht (kg)	Peso líquido (kg)

English Ελληνικη	Български
Model Name	Όνομα μοντέλου	Наименование на модел
Power Source Πηγή ισχύος	Захранване
Cooling Capacity	Δυνατότητα ψύξης	Охлаждаща мощност
Heating Capacity	Δυνατότητα θέρμανσης	Отоплителна мощност
Sound Pressure Level(High/Medium/Low)	Επίπεδο πίεσης ήχου(Υψηλό/Μεσαίο/Χαμηλό)	Ниво на звуково налягане(Високо/Средно/Ниско)
Sound Power Level(High/Medium/Low)	Επίπεδο ισχύος ήχου(Υψηλό/Μεσαίο/Χαμηλό)	Ниво на сила на звука(Високо/Средно/Ниско)
Unit Dimensions(HxWxD; mm)	Διαστάσεις μονάδας(ΥxΠxB, mm)	Размери на модула(ВxШхД, мм)
(HxWxD: ceiling dimension)	(ΥxΠxB: διαστάσεις οροφής)	(ВxШхД: размери на тавана)
Net Weight (kg)	Καθαρό βάρος (kg)	Нетно тегло (кг)

English	Values include the dimension and weight of an optional ceiling panel.
Français	Les valeurs comprennent les dimensions et le poids d'un plafonnier en option.
Español	Los valores incluyen las dimensiones y el peso de un panel de techo opcional.
Deutsch	Die Werte schließen Abmessungen und Gewicht einer als Sonderausstattung erhältlichen Deckenverkleidung mit ein.
Italiano	I valori includono le dimensioni e il peso di un pannello del soffitto opzionale.
Nederlands	Waarden inclusief afmetingen en gewicht van optioneel plafondpaneel.
Português	Os valores incluem as dimensões e o peso de um painel de tecto opcional.
Ελληνικη	Οι τιμές περιλαμβάνουν τη διάσταση και το βάρος ενός προαιρετικού πάνελ οροφής.
Български	Стойностите включват размери и тегло на опционен панел за облицовка.

Panasonic Corporation

Website: http://panasonic.net/
