MANUAL DE UTILIZADOR AC1200 TP-LINK
Aviso: A imagem pode diferir do produits real

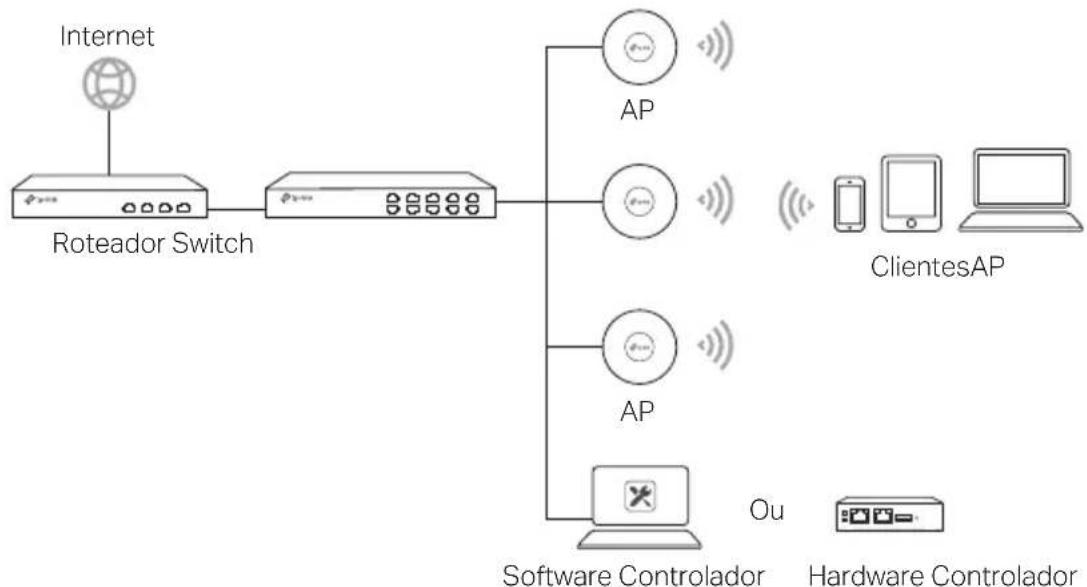

Topologia de Rede
Segue abaixo uma topologia de rede típica para o AP
Os APs poderes configurados e monitorados centralmente por meio do ControladorVocepode obter o controlador em https://www.tp-link.com ou entrada em contato com a equipe de vendas
Instalacao de Hardware
Opção 1: Montagem em Teto
Segue abaixo os passos para instalar o AP com os acessórios fornecidos:
Observação: O suporte de montagem e os acessórios (quantidade e tamanho) pode variar de acordo com o produits
1 Remova o ladrilho do teto
2 Coloque o suporte de montagem no centro do forro Marque as posicao para os orificios dos parafusos e uma posicao para o orifcio do cabo Ethernet Faça orificios de 4 mm de diametro para os parafusos e um orificio de 25mm de diametro para o cabo Ethernet nas posicao marcadas
Fixe o suporte de montagem ao ladrilho do toto usando parafusos de casa panela, as arruelas e as porcas-borboleta
4 Passe o cabo Ethernet atraves do furo e coloque o ladrilho em seu lugar novamente
5 Conecte o cabo Ethernet à porta ETHERNET Conecte o AP ao suporte de montagem alinhando a marca de seta no AP com amarca de seta no suporte de montagem e, em seguida, gire o AP até se encaixar no lugar, como muitoado à esquerda
Opção 2: Montagem em Parede
Segue abaixo os passos para instalar o AP com os acessórios fornecidos:
Observação: O suporte de montagem e os acessórios (quantidade e tamanho) pode variar de acordo com o produits
| 1 Se o cabo Ethernet passar pela parede, posicao o suporte de montagem e alimente o cabo Ethernet Marque as posições dos orificios dos parafusos e faça orificios de 6 mm de diametro nas posições marcadas |
| 2 Insira asbuchas de parede de plácico nos furos de 6 mm |
| 3 Fixe o suporte de montagem na parede, movendo os parafusos auto-roscantes nasbuchas Certifique-se de que os ombros do suporte de montagem está no lugar de fora |
| 4 Conecte o cabo Ethernet à porta ETHERNET no AP |
| 5 Conecte o AP ao suporte de montagem alinhando a marca de seta no AP com a marca de seta no suporte de montagem e, em seguida, gire o AP às encaixar no lugar |
Fornecimento de Energia
Energia via Dispositivo PoE ou Fonte de Energia
Alguns APs podem ser alimentados por meio do adaptor de energia ou do disposito PSE (como um switch PoE) compativel com Power Source Class 2 (PS2) ou Limited Power Source (LPS) do IEC 62368-1 Observacao: A disponibilidade depende do produits real Consulte as espacificações do produits

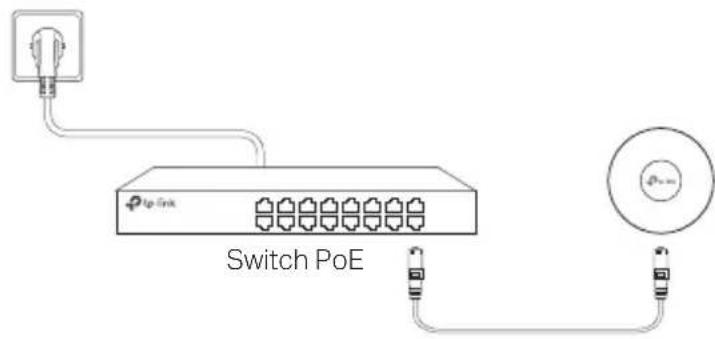

Via Switch PoE
Via Fonte de Energia

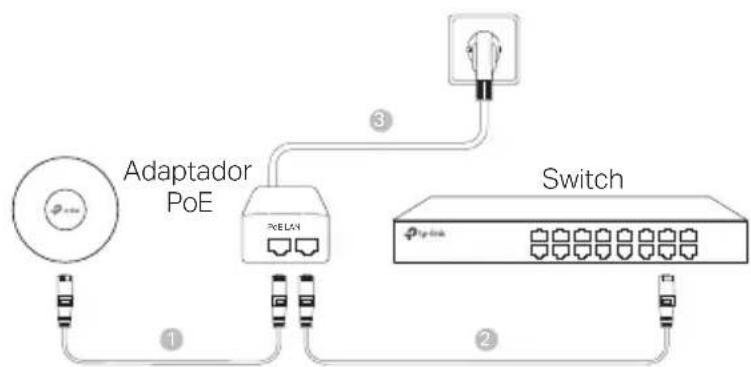

Energia via Adaptador PoE
Alguns APs podem ser alimentados por meio do adaptor PoE Observacao: A disponibilitadedepende do produto real Consulte as especificações do produto
Para informações de aspectos de seguranca e aedquao do produto no territorio brasilero consulte: www.gov.br/anatel/pt-br/
