ROGSTRIXGTX1080TIO11GGAMING - Placa gráfica ASUS - Manual de utilização gratuito

Tipo de produto	Placa gráfica
Marca	ASUS
Modelo	ROG STRIX GTX 1080 Ti O11G GAMING
Processador gráfico	NVIDIA GeForce GTX 1080 Ti
Memória de vídeo	11 GB GDDR5X
Interface de memória	352 bits
Frequência da GPU (modo OC)	1594 MHz (Boost) / 1708 MHz (OC)
Frequência da memória	11010 MHz
Saídas de vídeo	2 x HDMI 2.0, 2 x DisplayPort 1.4, 1 x DVI-D
Conectores de alimentação	1 x 6 pinos + 1 x 8 pinos PCIe
Consumo elétrico	250 W (TDP)
Fonte de alimentação recomendada	600 W
Dimensões (C x L x A)	298 x 134 x 52 mm
Peso	1,2 kg
Refrigeração	Ventoinhas triplas com tecnologia 0 dB (paragem das ventoinhas em baixa carga)
Software incluído	ASUS GPU Tweak II, XSplit Gamecaster (teste gratuito)
Perfis predefinidos	Modo OC, Modo Gaming, Modo Silencioso, Perfil do utilizador
Funções do software	Monitorização em tempo real, overclocking, Gaming Booster (otimização do sistema), atualização em direto (Live Update)
Compatibilidade do sistema	Windows 10 / 8 / 8.1 / 7 (32/64 bits)
Tecnologias suportadas	OpenCL, CUDA, PhysX, DirectCompute, NVIDIA SLI (2 vias)
Lâmpadas LED	RGB endereçável (Aura Sync)
Garantia	3 anos (conforme a região)

Perguntas frequentes - ROGSTRIXGTX1080TIO11GGAMING ASUS

Como instalar o software GPU Tweak II?

Localize a pasta do driver ASUS GPU Tweak II no CD fornecido ou no site da ASUS, em seguida, clique duas vezes em setup.exe e siga as instruções no ecrã.

Quais são os perfis predefinidos disponíveis no GPU Tweak II?

O GPU Tweak II integra quatro perfis: Modo OC (desempenho máximo), Modo Gaming (equilibrado), Modo Silencioso (silencioso) e Meu Perfil (personalizado).

Como usar o Gaming Booster?

No Modo Simples do GPU Tweak II, clique em Gaming Booster para otimizar o sistema: desative os efeitos visuais do Windows, os serviços desnecessários e desfragmente a memória.

Posso fazer overclock na minha placa gráfica com o GPU Tweak II?

Sim, no modo profissional, pode ajustar a frequência da GPU, a tensão, a memória e a velocidade da ventoinha. Marque a opção Overclocking range enhancement para intervalos estendidos.

Como integrar o XSplit Gamecaster?

A partir da interface do GPU Tweak II, vá ao separador XSplit e siga as instruções para instalar e iniciar o XSplit Gamecaster para transmitir ou gravar as suas sessões.

Como monitorizar o desempenho em tempo real?

No Modo Simples, um painel exibe em tempo real a utilização da GPU, a temperatura, a velocidade da ventoinha e o relógio. Também pode ligar/desligar o painel de controlo.

Como atualizar o driver ou o VBIOS?

Utilize a função Live Update nas configurações do GPU Tweak II. Configure a frequência de verificação e escolha entre transferência automática ou notificação.

O que fazer se as ventoinhas não girarem?

A tecnologia 0 dB para as ventoinhas em baixa carga. Se quiser que elas girem permanentemente, pode desativar esta opção nas configurações do GPU Tweak II.

Qual é a fonte de alimentação recomendada para esta placa?

A Asus recomenda uma fonte de alimentação de pelo menos 600 W com dois conectores PCIe (um de 6 pinos e um de 8 pinos) para garantir uma estabilidade ideal.

Como limpar a minha placa gráfica?

Use ar comprimido para remover o pó das ventoinhas e do radiador. Evite líquidos. Para uma limpeza profunda, remova a placa e escove delicadamente as aletas.

MANUAL DE UTILIZADOR ROGSTRIXGTX1080TIO11GGAMING ASUS

Conhecer o GPU Tweak II

O utilitário ASUS GPU Tweak II permite-lhe monitorizar e ajustar as definições de desempenho da sua placa gráfica ASUS. Disponibiliza duas interfaces de utilizador, o Modo Simples e o Modo Profissional, que lhe permite monitorizar rapidamente os seus perfis predefinidos e personalizados, ajuste as definições da GPU para melhorar a sua experiência de jogo ou efetue ajustes avançados nas definições da GPU para obter um ótimo desempenho.

O ASUS GPU Tweak II inclui estes perfis predefinidos exclusivos da ASUS para poupança de energia e jogos:

Modo OC

Modo Silencioso

Modo de Jogo

O meu perfil

Requisitos do sistema

• GPU AMD Série 7000 ou superior
• GPU NVIDIA Série 600 ou superior
• Microsoft® Windows® 10 / 8 / 8.1 / 7 32/64 bits

Instalar o GPU Tweak II

1. Certifique-se de que a placa gráfica ASUS e o seu controlador estão instalados no computador. Consulte o manual do utilizador da placa gráfica ASUS para obter informações acerca da instalação do controlador.
2. Localize a pasta do controlador ASUS GPU Tweak II e faça duplo clique no ficheiro setup.exe para iniciar a instalação.
3. Siga as instruções apresentadas no ecrã para concluir a instalação.

Executar o GPU Tweak II

• Faça duplo clique no ícone GPU Tweak, o ambiente de trabalho.
• Clique em Start (Iniciar) > All Programs (Todos os programas) > ASUS > GPU Tweak II para executar o programa.

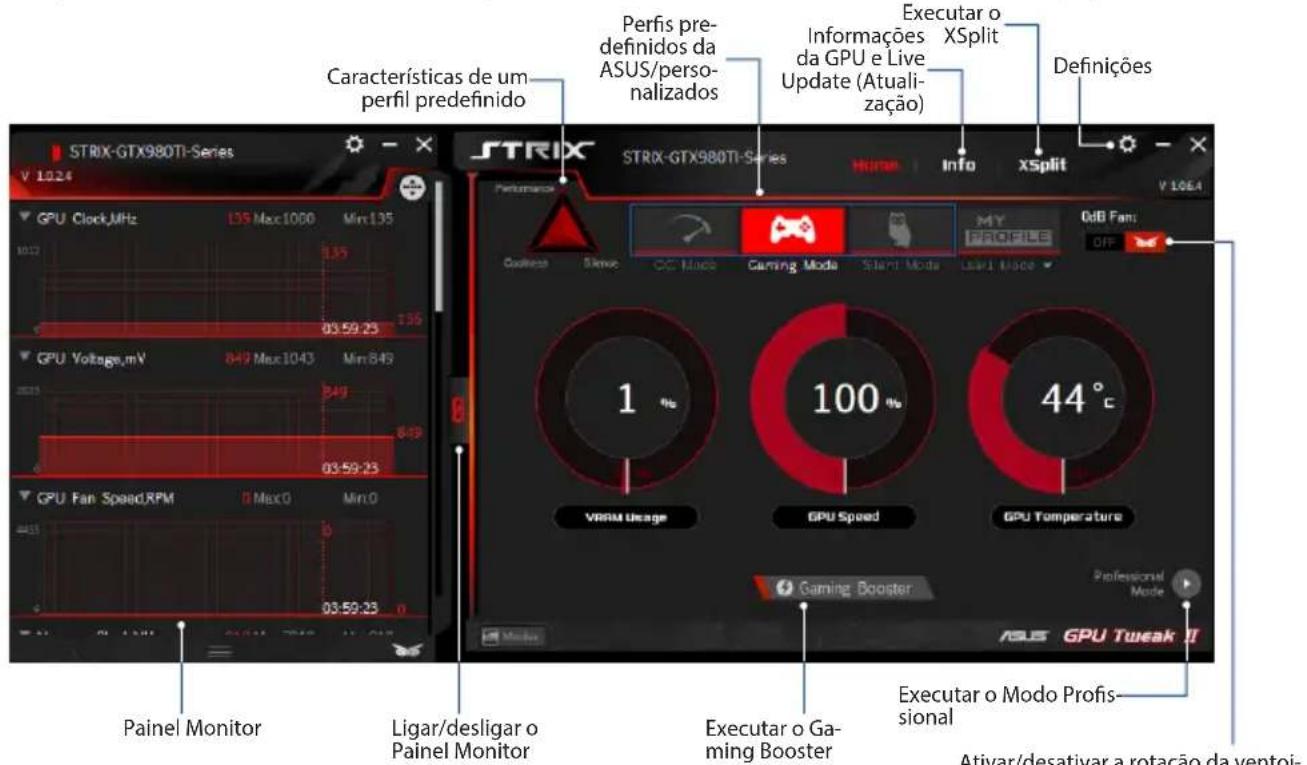

Modo Simples

O Modo Simples permite monitorizar rapidamente as definições da GPU em tempo real e ajustar algumas definições do sistema através do Gaming Booster para melhorar a sua experiência de jogo.

Características de um perfil predefinido Perfis pre- definidos da ASUS/personalizados Informações da GPU e Live Update (Atualização) Executar o XSplit Definições STRIX-GTX980TI-Series V 1024 Strix-GTX980TI-Series HORM Info xSplit V 1064 Performance Gaussos Dewce CC Macro Caming Mode Start Mode Lead Mode MY PROFILE OdB Fan: OFF 1 % 100 % 44 °C VRAM Usage GPU Speed GPU Temperature Gaming Booster Professional Mode ASUS GPU Tweak II Painel Monitor Ligar/desligar o Painel Monitor Executar o Ga- ming Booster Executar o Modo Profis- sional Ativar/desativar a rotação da ventoi-

Ativar/desativar a rotação da ventoinha (Ventoinha 0dB)* * Apresentado apenas numa placa gráfica ASUS com função de Ventoinha 0dB.

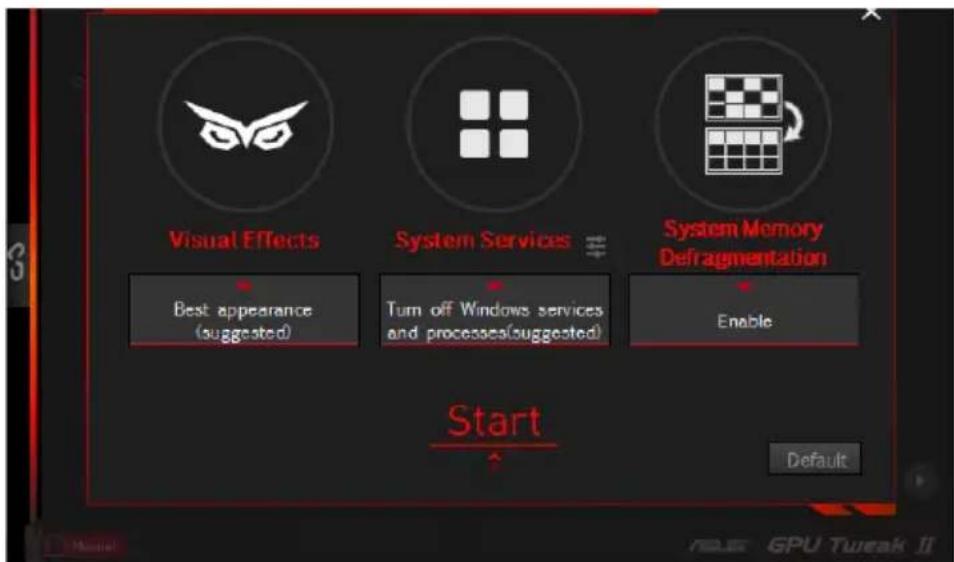

Gaming Booster

Obtenha a melhor experiência de jogo com o Gaming Booster, que ajuda a otimizar o seu sistema para jogar os seus jogos de computador de forma mais rápida e com alto desempenho.

O Gaming Booster oferece três (3) funções:

• Visual Effects (Efeitos visuais): Permite-lhe desativar os efeitos visuais do Windows® para intensificar o desempenho do processador.
• System Services (Serviços do sistema): Permite-lhe desligar manualmente serviços ou processos Windows®.
• System Services setting (Configuração de serviços do sistema): Permite-lhe escolher manualmente os serviços ou processos que deseja parar.
• System Memory defragmentation (Desfragmentação da memória do sistema): Permite-Ihe reordenar e limpar a memória do sistema sem fechar processos.

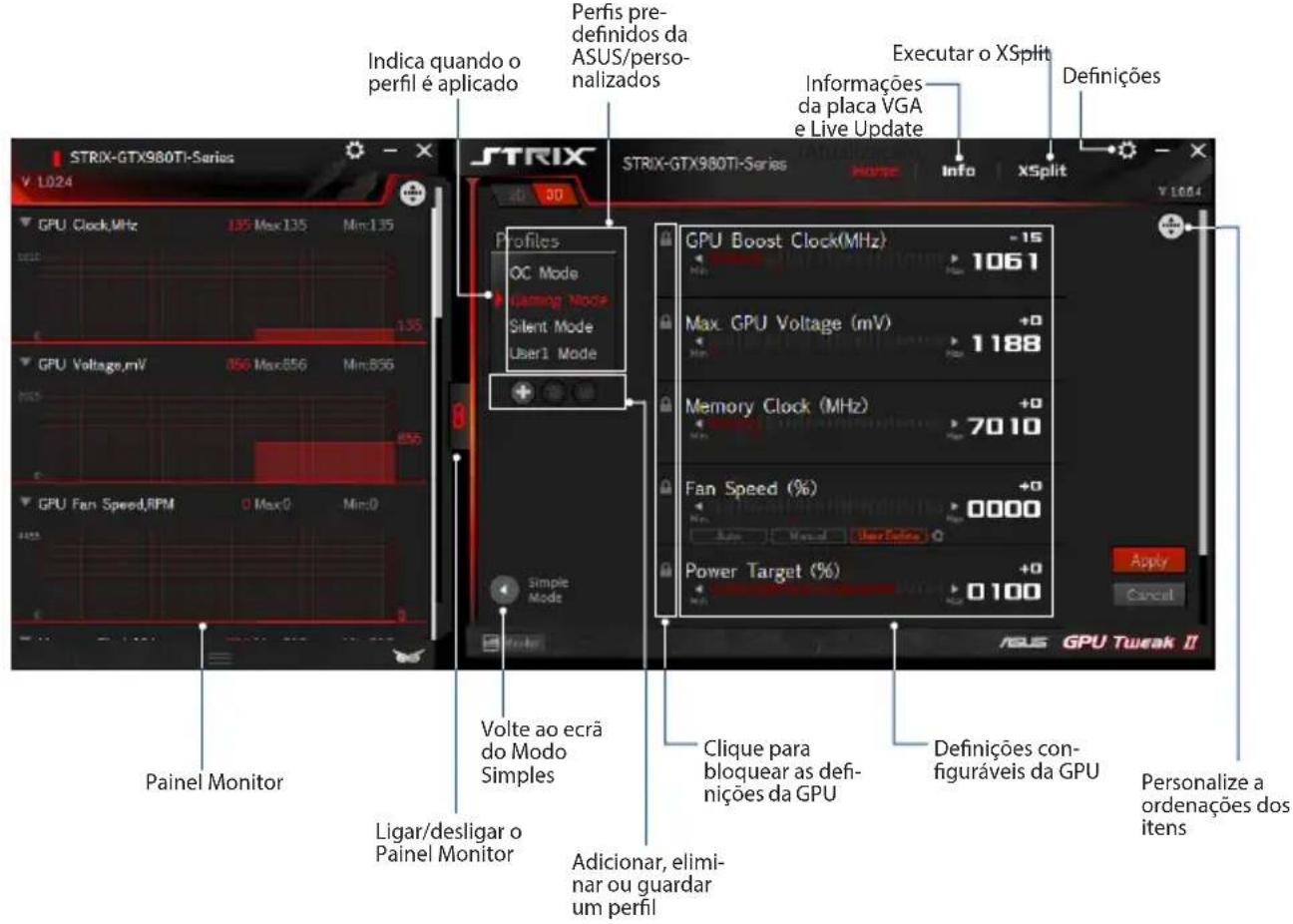

Configure as definições da GPU como um profissional e obtenha um ótimo desempenho da sua placa gráfica ASUS.

Indica quando o perfil é aplicado Perfis pre- definidos da ASUS/personalizados Executar o XSplit Informações da placa VGA e Live Update Definições STRIX-GTX980TI-Series V L024 GPULock,MHz 135 Max135 Min135 GPU Voltage,mV 166 Max856 Min856 GPU Fan Speed,RPM 0 Max0 Min0 Painel Monitor Strix-GTX980TI-Series Profiles OC Mode Naming Mode Silent Mode User1 Mode + - Volte ao ecrã do Modo Simples Adicionar, eliminar ou guardar um perfil Clique para bloquear as definições da GPU Power Target (%) +0 0100 GPU Boost Clock(MHz) -15 1061 Max. GPU Voltage (mV) +0 1188 Memory Clock (MHz) +0 7010 Fan Speed (%) +0 0000 Apply Cancel ASUS GPU Tweak II Personalize a ordenações dos itens

Configurar um perfil

1. Seleccione o perfil que deseja configurar.
2. Seleccione uma configuração da GPU e introduza o valor preferido.
3. Quando terminar, clique em Apply

Adicionar um perfil

1. Clique em + tribua um nome ao perfil.
2. Defina os valores preferidos.
3. Quando terminar, clique em para guardar o perfil.

Aplicar um perfil

- Seleção o perfil e clique em para aplicar o perfil.

Eliminar um perfil

- Seleção o perfil e clique em para eliminar o perfil.

Obter informações da placa VGA e Live Update (Atualização)

O ecrã de Informações disponibiliza informações e atualizações sobre a sua placa VGA da ASUS.

NOTA: Certifique-se de que o computador está ligado à internet para obter as atualizações.

STRIX-GTX980TI-Series Home | info | xSplit V 1.0.0.4 VGA Info | ASUS x GPU-Z Name NVIDIA GeForce GTX 980 TI GPU GM200 Revision A1 Technology 28 nm Die Size 501 m Release Date Jun 1, 2015 Transistors 8000M BIOS Version 84:00:56:00:46 Device ID 10DE Subwoofer ASUS ROFs DB Bus Interface PGE 2.0 x16 @ x16 1.1 Shodors 2010 Unifed DirectX Support 11.2 Pixel Filters 915 GPin/kx Texture Filter 17L4 GTxcel/x Memory Type GD085 Bus Width 304 Bit Memory Size 6144 MB Band Width 33-1 GB/s Driver Version Q18183305 GPU Clock 974 MHz Memory 1740 MH Boost 1050 MH Default Clock 1000 MHz Memory 1753 MH Boost 1075 NH MNDIA SU Disabled Computing OpenCL CUDA PhysX DirectCompute Live Update V 1.0.18 Last check : Disconnect internet ASUS GPU TweakII GPUTweakII V1.0.0.4 ASUS Live Update Liveupdate V1.0.18 STRIX-GTX980TI-Series Driver Version 23306 VBIOS E15028.00/ASU3 ASUS GPU Tweak II

Executar o XSplit

Instale e execute o XSplit Gamecaster a partir do GPU Tweak II.

STRIX-GTX980TI-Series V 1024 STRIX STRIX-GTX980TI-Series Home Info vSplit V 1084 GPU Clock,MHz 135 Max:1000 Min:135 10/1 135 04:33:24 GPU Voltage,mV 856 Max:1043 Min:856 10/15 856 04:33:24 GPU Fan Speed,RPM 0 Max:0 Min:0 64.5 0 04:33:24 Insert vSplit | Senecaster COSA Monitor ASIS GPU Tweak II

Utilizar o ecrã de Definições

O ecrã de Definições permite-lhe configurar as definições do GPU Tweak II, tais como Main (Principais), Tuning Settings (Definições de ajuste), Live Update (Atualização) e Keyboard Shortcuts (Atalhos do teclado).

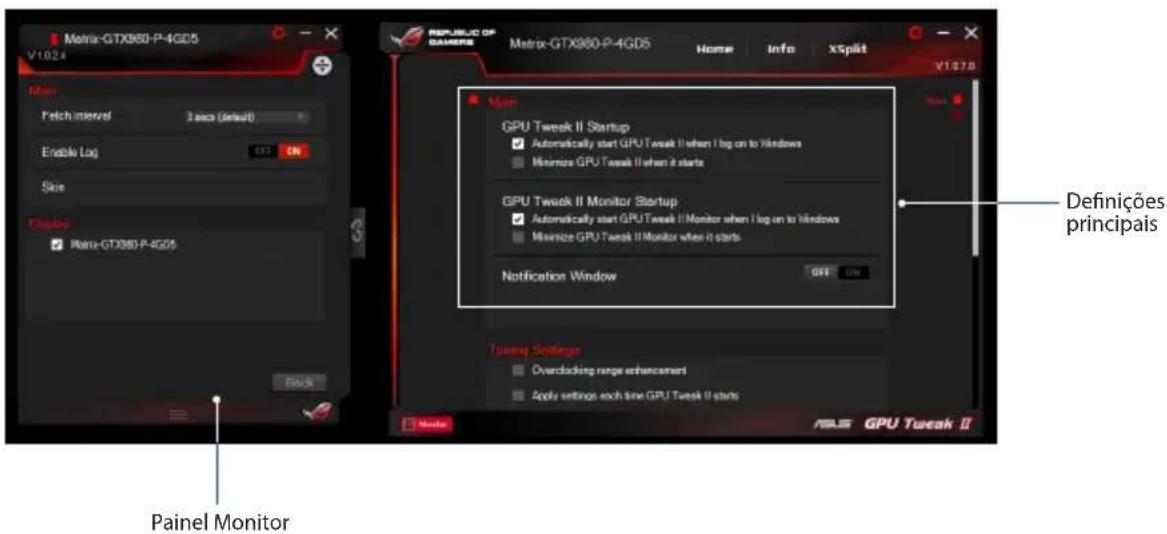

Principal

Nas definições Principais, pode selecionar quaisquer destas opções ao executar o GPU Tweak II:

• Executar automaticamente o GPU Tweak II ou o Painel Monitor no arranque do Windows®.
• Minimizar o GPU Tweak II ou o Painel Monitor depois de executado.
• Ativar/desativar a janela de notificações.

Matra-GTX880-P-4GD5 V1024 Main Patch interval 3 secs (default) Enable Lag OFF ON Size Display Matra-GTX880-P-4GD5 Back Painel Monitor Matra-GTX880-P-4GD5 Home Info xSplit V1078 Main GPU Tweak II Startup ✓ Automatically start GPU Tweak II when I log on to Windows ■ Minimize GPU Tweak II when it starts GPU Tweak II Monitor Startup ✓ Automatically start GPU Tweak II Monitor when I log on to Windows ■ Minimize GPU Tweak II Monitor when it starts Notification Window OFF ON Tuning Settings ■ Overdocking range enhancement ■ Apply settings each line GPU Tweak II start NSA GPU Tweak II Definições principais

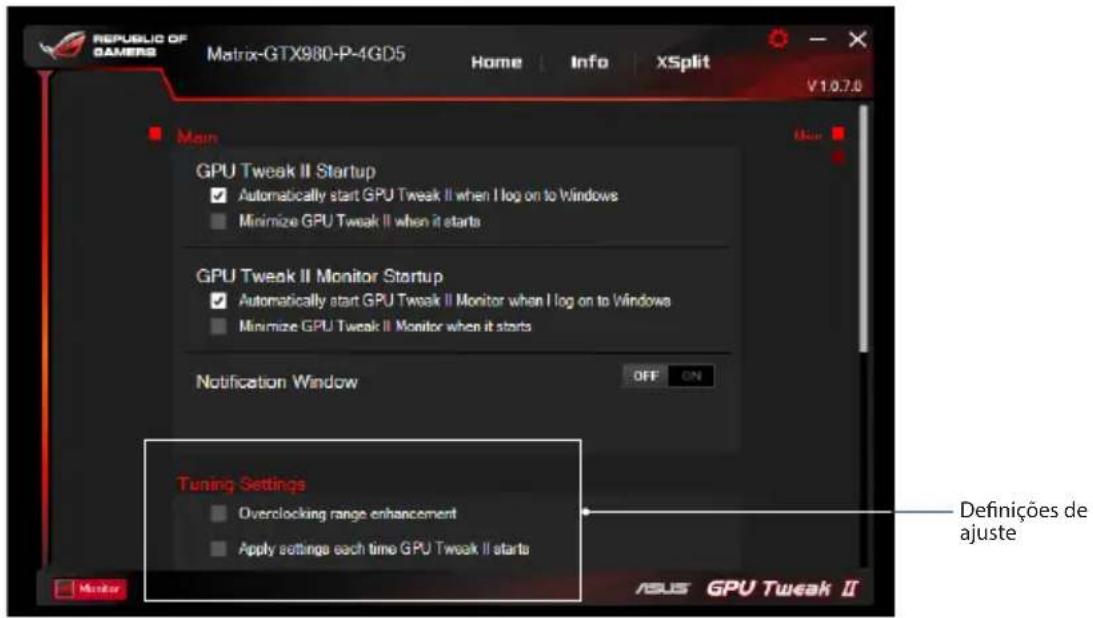

Definições de ajuste

Nas Definições de ajuste, pode selecionar quaisquer destas opções ao aplicar as definições do GPU Tweak II:

• Aumentar o limite de overclock.
• Aplicar as definições no arranque do GPU Tweak.

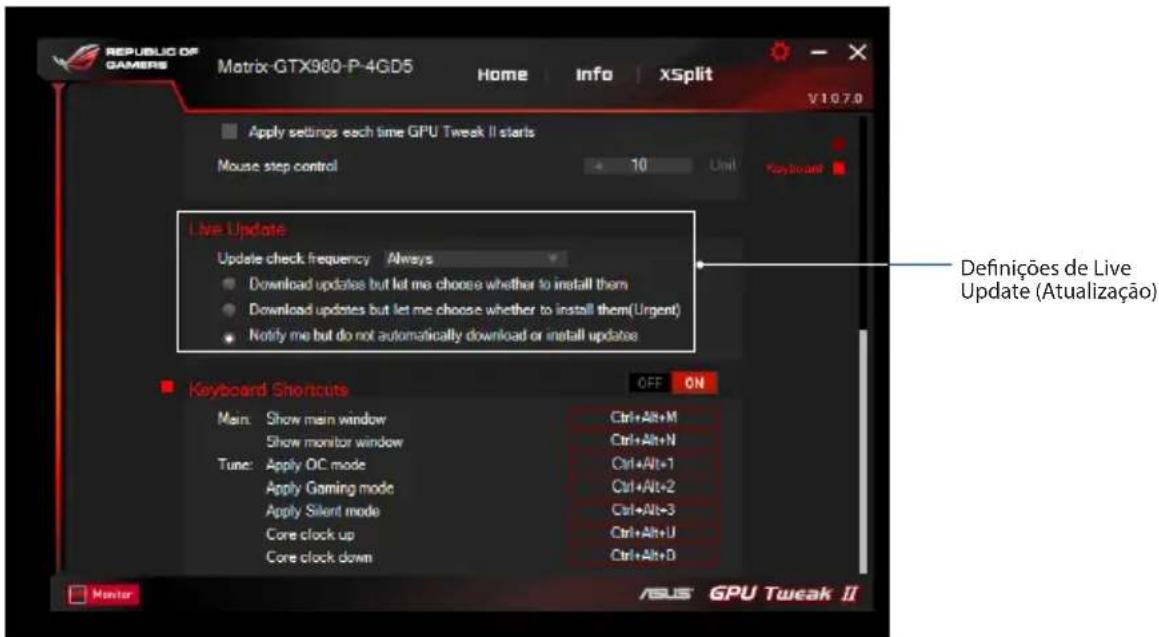

Live Update (Atualização)

Receba notificações sobre as mais recentes atualizações de controladores e VBIOS a partir da função Live Update (Atualização). Configure e selecione as seguintes opções de Live Update (Atualização):

• Defina a Update check frequency (Frequência de procura de atualizações) que deseja para receber atualizações.
• Seleccione uma das opções de Atualização para:
• Transferir atualizações mas permitir escolher se as pretendo instalar: Seleccione esta opção para transferir atualizações automaticamente e decidir se as deseja instalar manualmente.
• Transferir atualizações importantes mas permitir escolher se as pretendo instalar: Seleccione esta opção para transferir atualizações críticas automaticamente e decidir se as deseja instalar manualmente.
• Notificar-me mas não transferir nem instalar as atualizações automaticamente: Seleccione esta opção para receber apenas notificações e decidir se deseja transferir e instalar as atualizações manualmente.

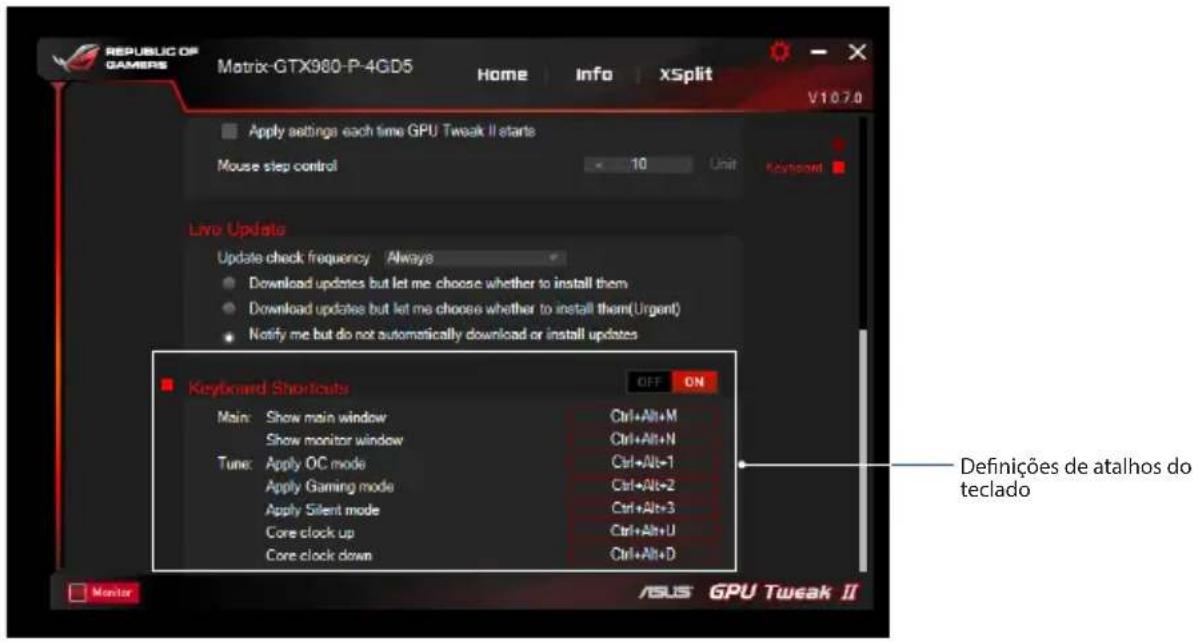

Ativar/desativar os Atalhos de teclado para mostrar rapidamente o ecrã principal ou aplicar alguns ajustes rápidos.
