Producttype	Grafische kaart
Merk	ASUS
Model	ROG STRIX GTX 1080 Ti O11G GAMING
Grafische processor	NVIDIA GeForce GTX 1080 Ti
Video-geheugen	11 GB GDDR5X
Geheugeninterface	352-bit
GPU-frequentie (OC-modus)	1594 MHz (Boost) / 1708 MHz (OC)
Geheugenfrequentie	11010 MHz
Video-uitgangen	2 x HDMI 2.0, 2 x DisplayPort 1.4, 1 x DVI-D
Voedingsconnectoren	1 x 6-pins + 1 x 8-pins PCIe
Stroomverbruik	250 W (TDP)
Aanbevolen voeding	600 W
Afmetingen (L x B x H)	298 x 134 x 52 mm
Gewicht	1,2 kg
Koeling	Drie ventilatoren met 0 dB-technologie (ventilatoren stoppen bij lage belasting)
Inbegrepen software	ASUS GPU Tweak II, XSplit Gamecaster (gratis proefperiode)
Vooraf ingestelde profielen	OC-modus, Gaming-modus, Stille modus, Gebruikersprofiel
Softwarefuncties	Realtime monitoring, overklokken, Gaming Booster (systeemoptimalisatie), live-update
Systeemcompatibiliteit	Windows 10 / 8 / 8.1 / 7 (32/64-bit)
Ondersteunde technologieën	OpenCL, CUDA, PhysX, DirectCompute, NVIDIA SLI (2-way)
LED-lampjes	Adresseerbare RGB (Aura Sync)
Garantie	3 jaar (afhankelijk van regio)

Veelgestelde vragen - ROGSTRIXGTX1080TIO11GGAMING ASUS

Hoe installeer ik de GPU Tweak II-software?

Zoek de ASUS GPU Tweak II-stuurprogrammamap op de meegeleverde cd of op de ASUS-website, dubbelklik vervolgens op setup.exe en volg de instructies op het scherm.

Welke vooraf ingestelde profielen zijn beschikbaar in GPU Tweak II?

GPU Tweak II bevat vier profielen: OC-modus (maximale prestaties), Gaming-modus (gebalanceerd), Stille modus (stil) en Mijn profiel (aangepast).

Hoe gebruik ik de Gaming Booster?

Klik in de eenvoudige modus van GPU Tweak II op Gaming Booster om het systeem te optimaliseren: schakel Windows-visuele effecten, onnodige services uit en defragmenteer het geheugen.

Kan ik mijn grafische kaart overklokken met GPU Tweak II?

Ja, in de professionele modus kunt u de GPU-frequentie, spanning, geheugen en ventilatorsnelheid aanpassen. Vink de optie Overclocking range enhancement aan voor uitgebreide bereiken.

Hoe integreer ik XSplit Gamecaster?

Ga vanuit de GPU Tweak II-interface naar het tabblad XSplit en volg de instructies om XSplit Gamecaster te installeren en te starten om uw games te streamen of op te nemen.

Hoe bewaak ik de prestaties in realtime?

In de eenvoudige modus toont een paneel live het GPU-gebruik, de temperatuur, de ventilatorsnelheid en de klok. U kunt het bedieningspaneel ook koppelen/ontkoppelen.

Hoe werk ik de stuurprogramma of VBIOS bij?

Gebruik de functie Live Update in de instellingen van GPU Tweak II. Stel de controlefrequentie in en kies tussen automatisch downloaden of melding.

Wat moet ik doen als de ventilatoren niet draaien?

De 0 dB-technologie stopt de ventilatoren bij lage belasting. Als u wilt dat ze continu draaien, kunt u deze optie uitschakelen in de instellingen van GPU Tweak II.

Wat is de aanbevolen voeding voor deze kaart?

Asus raadt een voeding van minimaal 600 W aan met twee PCIe-connectoren (een 6-pins en een 8-pins) voor optimale stabiliteit.

Hoe maak ik mijn grafische kaart schoon?

Gebruik perslucht om stof van de ventilatoren en radiator te verwijderen. Vermijd vloeistoffen. Voor een grondige reiniging verwijdert u de kaart en borstelt u voorzichtig de lamellen.

GEBRUIKSAANWIJZING ROGSTRIXGTX1080TIO11GGAMING ASUS

Met het ASUS GPU Tweak II-hulpprgramma kunt u de instellingen van uw grafische kaart van ASUS voor optimale prestatie controleren en aanpassen. Het heeft twee gebruikersinterfaces, de Eenvoudige modus en de Professionele modus waarmee u snel uw vooraf ingestelde en aangepaste profielen kunt controleren, de GPU-instellingen kunt versterken om van uw gaming te genieten, of een paar geavanceerde aanpassingen op de GPU-instellingen uitvoeren voor optimale prestaties.

ASUS GPU Tweak II omvat deze ASUS-exclusieve, vooraf ingestelde energiebesparende en gaming-profielen:

OC-modus

Stiltemodus

Gaming-modus

Mijn profiel

Systeemvereisten

• GPU van AMD 7000-serie of hoger
• GPU van NVIDIA 600-serie of hoger
• 32-/64-bit Microsoft® Windows® 10/8/8.1/7

ASUS GPU Tweak II installeren

1. Zorg dat u de grafische kaart van ASUS en het stuurprogramma hebt geïnstalleerd. Raadpleeg de gebruikershandleiding de grafische kaart van ASUS voor details over het installeren van het stuurprogramma.
2. Zoek de map voor het ASUS GPU Tweakll-stuurprogramma en dubbelklik op het bestand setup.exe om de installatie te starten.
3. Volg de instructies op het scherm om de installatie te voltooien.

GPU Tweak II lanceren

• Dubbelklik op het GPU Tweak-pictogram op het bureaublad.
• Klik Starten > Alle programma's > ASUS > GPU Tweak II om het programma te lanceren.

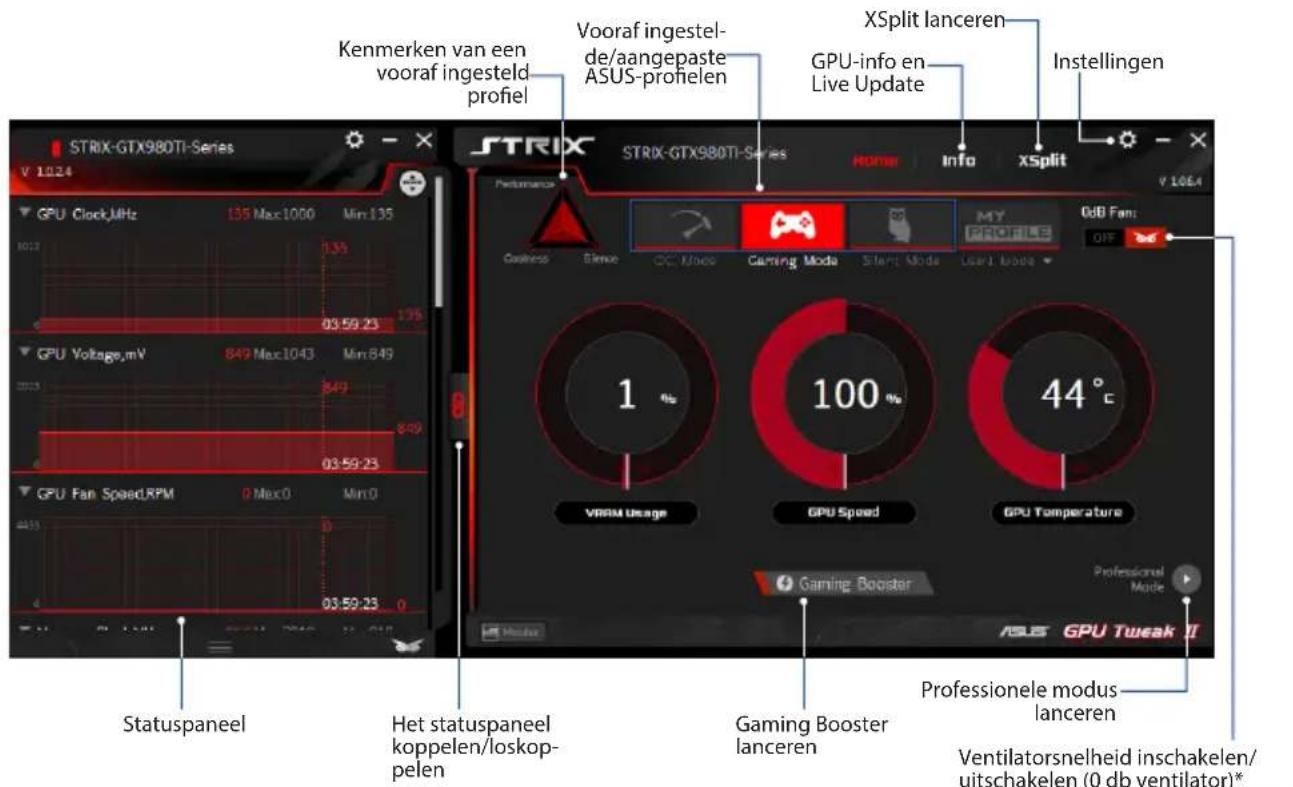

Vereenvoudigde modus

De vereenvoudigde modus biedt u een snelle manier om uw GPU-instellingen in realtime te controleren, enkele systeeminstellingen via Gaming Booster aan te passen om van uw gaming te genieten.

KENMERken van een vooraf ingesteld profiel VOORAF INGESTEL-de/aangepaste ASUS-prohelen XSplit lanceren GPU-info en Live Update Instellingen STRIX-GTX980TI-Series V 1024 STRIX STRIX-GTX980TI-Series HOME info xSplit v 106.4 Statuspaneel Het statuspaneel koppelen/loskop-pelen Gaming Booster lanceren 44° VRASM Usage GPU Speed GPU Temperature Professional Mode ASIS GPU Tweak II Professionele modus lanceren Ventilatorsnelheid inschakelen/uitschakelen (0 db ventilator)*

Ventilatorsnelheid inschakelen/uitschakelen (0 db ventilator)* * Verschijnt alleen op een grafische kaart van ASUS met de 0 db ventilatorfunctie.

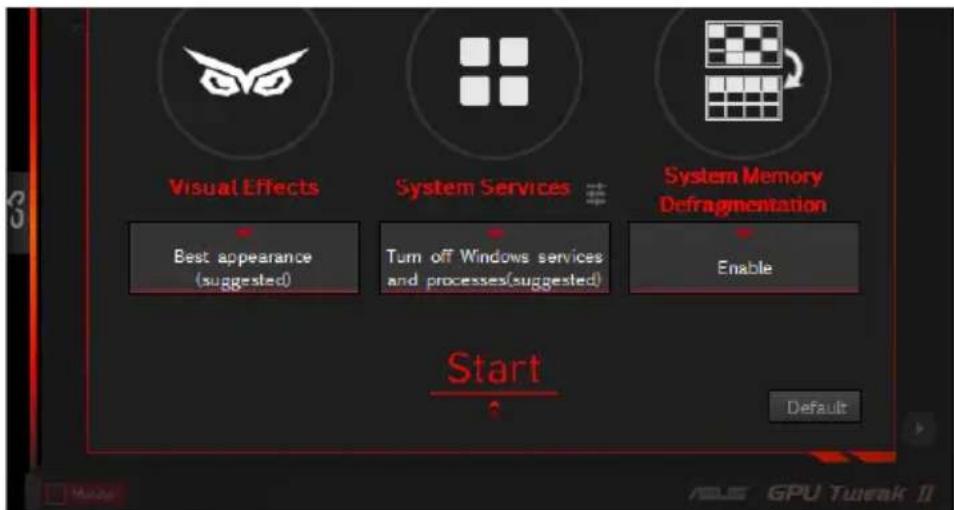

Gaming Booster

Krijg met Gaming Booster de vereiste prestatie om van uw gaming te genieten. Het helpt uw systeem te optimaliseren om probleemloos en sneller uw computer-games te spelen.

Gaming Booster biedt u deze drie (3) functies:

• Visuele effecten: hiermee kunt u de visuele effecten van Windows® uitschakelen om de prestatie van de processor te verhogen.
• Systeemservices: hiermee kunt u automatisch of handmatig de Windows® -services of -processen uitschakelen.
• Instellingen systeemservices: hiermee kunt u de services of processen handmatig kiezen die u wilt stoppen.
• Defragmentatie van systeemgeheugen: hiermee kunt u uw systeemgeheugen opnieuw rangschikken en reinigen zonder enige processen te sluiten.

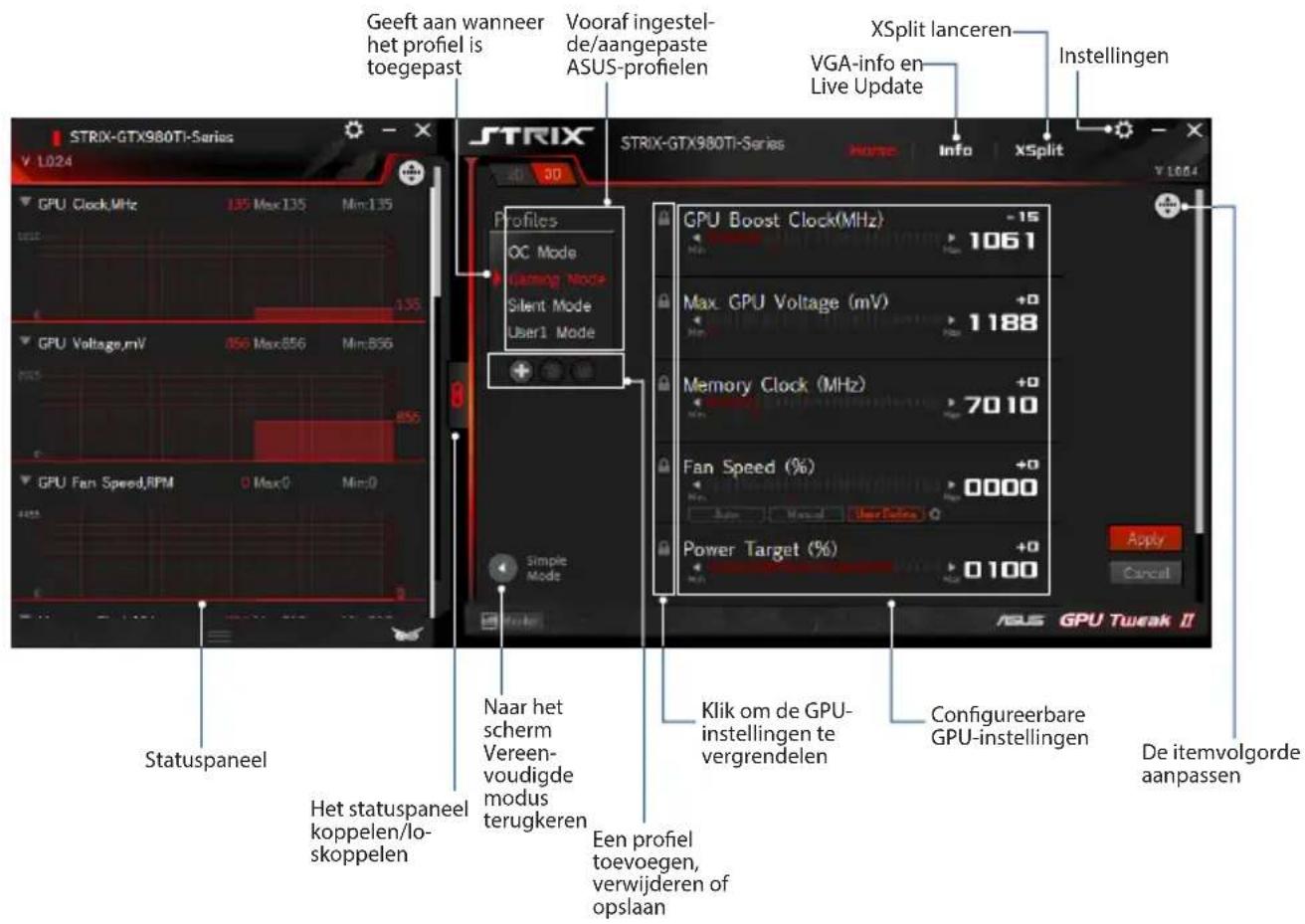

De GPU-instellingen als een pro congrirureren en de optimale prestaties van uw grafische kaart van ASUS krijgen.

Geeft aan wanneer het profiel is toegepast Vooraf ingestel- de/aangepaste ASUS-profielen XSplit lanceren VGA-info en Live Update Instellingen STRIX-GTX980Ti-Series V 1.024 3D STRIX Profiles OC Mode laming Mode Silent Mode User1 Mode GPU Boost Clock(MHz) -15 1061 Max. GPU Voltage (mV) +0 1188 Memory Clock (MHz) +0 7010 Fan Speed (%) +0 0000 Power Target (%) +0 0100 Apply Cancal Statuspaneel Het statuspaneel koppelen/lo- skoppelen Naar het scherm Vereen- voudigde modus terugkeren Een profiel toevoegen, verwijderen of opslaan Klik om de GPU- instellingen te vergrendelen Configureerbare GPU-instellingen De itemvolgorde aanpassen

Een profiel configureren

1. Selecteer het profiel dat u wilt configureren.
2. Selecteer de GPU-instelling en typ dan uw voorkeurswaarde in.
3. Klik op Awwanneer gereed.

Een profiel toevoegen

1. Klik op en wijs dan een profielnaam toe.
2. Stel uw voorkeurswaarden in.
3. Klik op wanneer u klaar bent om het profiel op te slaan.

Een profiel toepassen

- Selecteer het profiel en klik vervolgens op Apply om het profiel toe te passen.

Een profiel verwijderen

- Selecteer het profiel en klik vervolgens op om het profiel te verwijderen.

VGA-info en Live Update krijgen

Het scherm Info biedt u informatie en live updates over uw ASUS VGA-kaart.

OPMERKING: zorg dat uw computer op het internet is aangesloten om de Live Update ontvangen.

STRIX-GTX980TI-Series Home | info | xSplit V 1.0.0.4 VGA Info | ASUS x GPU-Z Name NVIDIA GeForce GTX 980 TI GPU GM200 Revision A1 Technology 28 nm Die Size 501 m Release Date Jun 1, 2015 Transistors 8000M BIOS Version 84:00:56:00:46 Device ID 10DE Subwoofer ASUS ROFs DB Bus Interface PGE 2.0 x16 @ x16 1.1 Shodors 2010 Unifad DirectX Support 11.2 Pixel Filters 915 GPin/kx Texture Filter 17L4 GTwin/kx Memory Type GO085 Bus Width 304 Bit Memory Size 6144 MB Band Width 33-1 GB/s Driver Version $18.18.2305 GPU Clock 974 MHz Memory 1740 MH Boost 1050 MH Default Clock 1000 MHz Memory 1753 MH Boost 1075 NH NVIDIA SU Disabled Computing OpenCL CUDA PlayX DirectCompute Live Update V 1.0.18 Last check : Disconnect internet ASUS GPU TweakII GPUTweakII V1.0.0.4 ASUS Live Update Liveupdate V1.0.18 STRIX-GTX980TI-Series Driver Version 23306 VBIOS E15028.00/ASU3 ASUS GPU Tweak II

XSplit lanceren

Installeer en lanceer XSplit Gamecaster vanaf GPU Tweak II.

STRIX-GTX980TI-Series V 1024 STRIX STRIX-GTX980TI-Series Home Info vSplit V 1084 CPU Clock,MHz 135 Max:1000 Mn:135 10/1 135 04:33:24 135 GPU Voltage,mV 856 Max:1043 Mn:856 20/5 856 04:33:24 856 GPU Fan Speed,RPM 0 Max:0 Mn:0 6435 0 04:33:24 0 VSUS GPU Tweak II

Het scherm Instellingen gebruiken

Met het scherm Instellingen kunt u de GPU Tweak II-instellingen configureren, zoals Main, Tuning-instellingen, Live Update en Sneltoetsen.

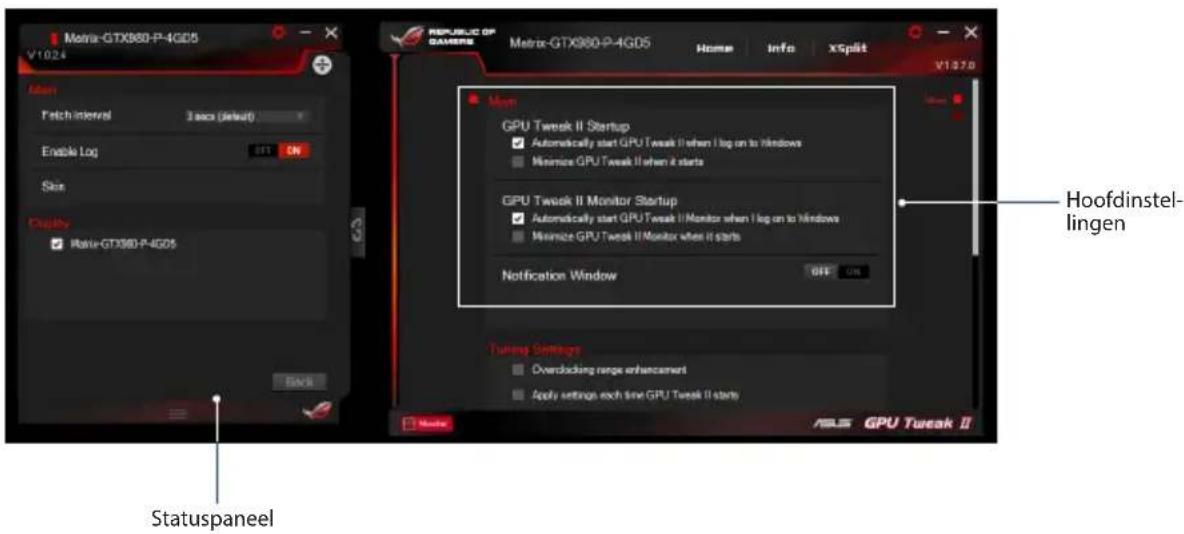

Main

Vanuit de Hoofdinstellingen kunt u bij het lanceren van GPU Tweak II enige van deze opties selecteren:

• Automatisch GPU Tweak II lanceren of het statuspaneel ervan bij het opstarten van Windows®.
• Zodra gestart GPU Tweak II of het statuspaneel ervan minimaliseren.
• Het meldingsvenster tonen/verwijderen.

Metro-GTX980-P-4G05 V1024 Enter Patch interval 3 sec (default) Enable Log OFF ON Skin Display Radio-GTX980-P-4G05 Statuspanel Statuspaneel Metro-GTX980-P-4G05 Home Info xSplit V1378 Main GPU Tweak II Startup Automatically start GPU Tweak II when I log on to Windows Minimize GPU Tweak II when it starts GPU Tweak II Monitor Startup Automatically start GPU Tweak II Monitor when I log on to Windows Minimize GPU Tweak II Monitor when it starts Notification Window OFF ON Turnup Settings Overdocking range enhancement Apply settings each time GPU Tweak II start ASLS GPU Tweak II Hoofdinstel- lingen

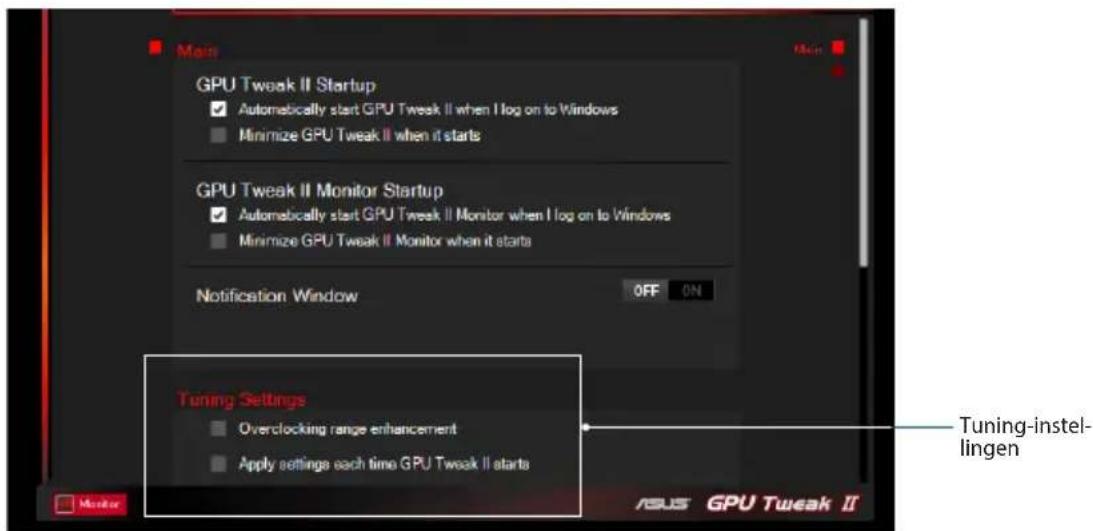

Tuning-instellingen

Vanuit de Tuning- instellingen kunt u bij het toepassen van GPU Tweak II-instellingen enige van deze opties selecteren:

• Het bereik van overklokken verbeteren.
• De instellingen bij opstarten van GPU Tweak toepassen.

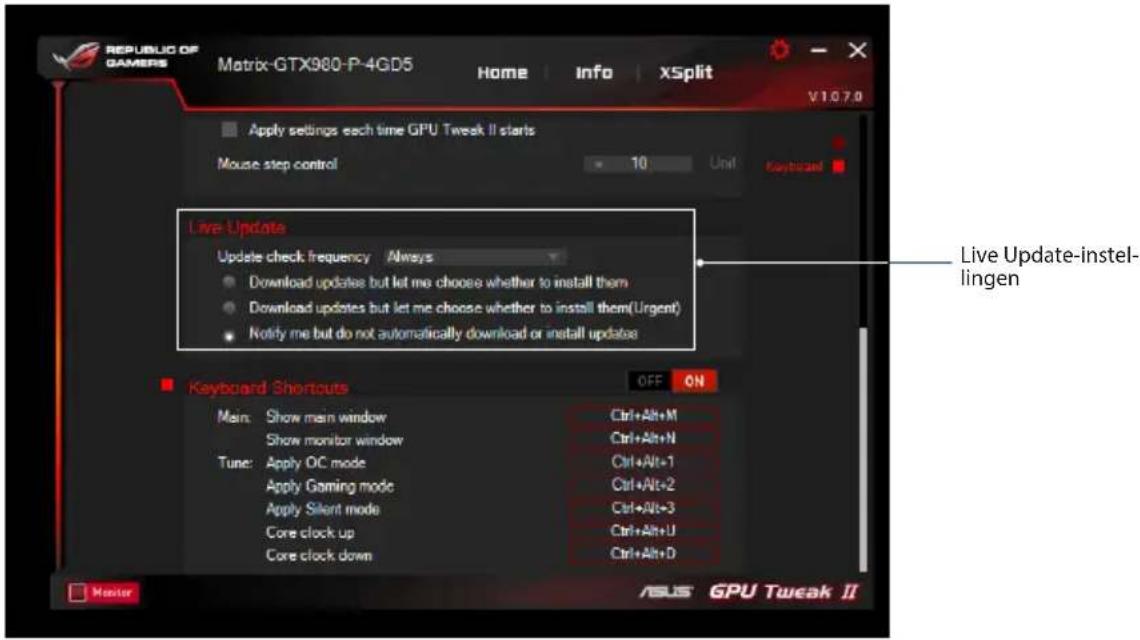

Meldingen ontvangen over de nieuwste updates voor VBIOS en het stuurprogramma van Live Updat Configureer en selecteer de volgende Live Update-opties:

• Stel de optie Regelmaat update-controle in over hoe de Live Update wilt ontvangen.

• Selecteer enige van Live Update-optie om het volgende te doen:

• Download updates maar laat me kiezen of ze moeten worden geïnstalleerd: selecteer deze optie om automatisch updates te downloaden en beslis of u ze handmatig wilt installeren.

• Download belangrijke updates maar laat me kiezen of ze moeten worden geïnstalleerd: selecteer deze optie om automatisch kritieke updates te downloaden en beslis of u ze handmatig wilt installeren.
• Mij op de hoogte brengen, maar niet automatisch updates downloaden of installeren: selecteer deze optie om alleen meldingen te ontvangen en beslis of u de updates handmatig wilt downloaden en installeren.

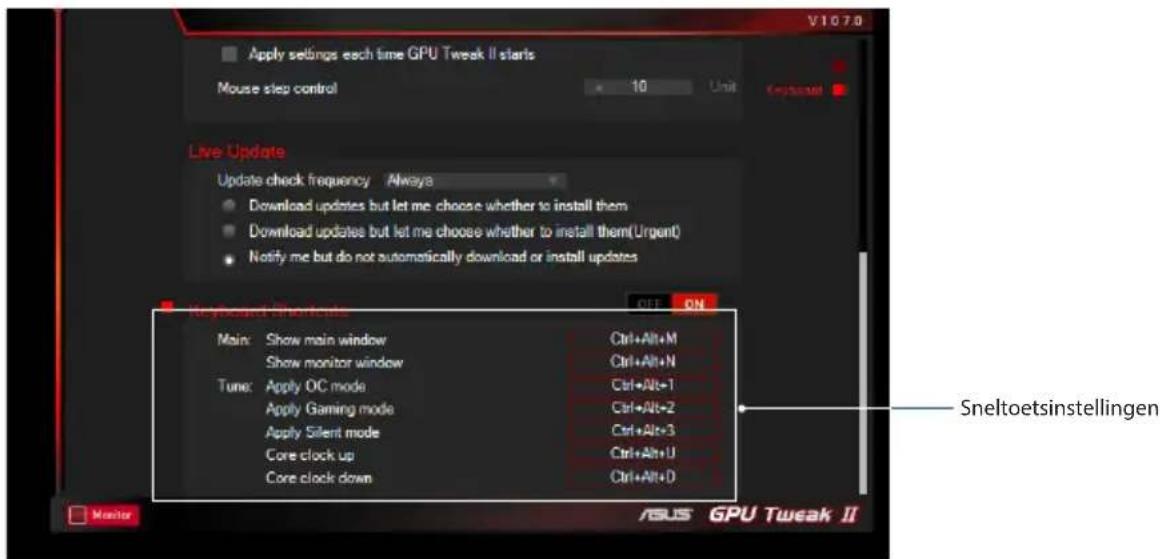

Schakel de sneltoetsen in/uit om snel het hoofdscherm weer te geven of enkele snelle aanpassingen uit te voeren.
