MANUAL DE UTILIZADOR LVI 256 RUB1 ROSIERES

lavados approxi- mados

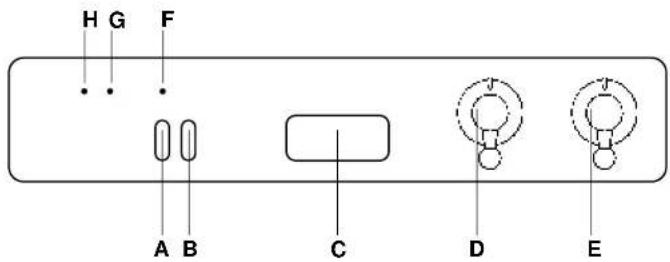

Dados Técnicos Capacidade seg-norma I.E.C.Capacidade c/ tachos e pratosPressão admitida na instalação hidráulicaFusívelPotência máxima absorvidaTensão12 pessoas8 pessoasMin. 0,08 - Max 0,8 MPa(ver placa de características)(ver placa de características)(ver placa de características) A Tecla de ligar/desligar B Tecla de meia carga C Dispositivo de abertura da porta D Botão de selecção dos programas E Botão “início da função de retardamento” F Indicador luminoso de funcionamento G Indicador luminoso do nível de abrilhantador H Indicador luminoso do nível de sal Dimensões AlturaProfundidadeLarguraEspaço ocupado c/ porta aberta

65°C Detergente pré-lavagemDetergente lavagemLimpeza do filtro e placaControlo do nivel de abrilhantadorControlo do nivel de salPré-lavagem a quentePré-lavagema frioLavagemEnxaguamentointermédioEnxaguamento aquente comabrilhantadorCom água fría (15°C)Tecla de meiacarga Operações a realizar Desenvolvimento do programa Duraçãomedia emminutosFunçõesespecials

Programa Descrição Pré-lavagem rápida para a loiça usada pela manhã ou pelo almoço, quando se quer realizar apenas uma lavagem depois do jantar. Apto para lavar a loiça e tachos de uso diário muito sujos. Adequado para lavar a loiça e tachos de uso diário com sujidade normal. Programa standard I.E.C. 436. Adequado para lavar a loiça e tachos de uso diário imediatamente após a refeição. Programa segundo normas EN 50242. Pré-lavagem a frio Lavagem Intensiva Universal Eco 55°C69 Instruções de segurança Por favor leia atentamente o presente manual de instruções. Além de incluir alguns con- selhos úteis, ele contém instruções importan- tes sobre a segurança da instalação, a utili- zação e a manutenção da máquina de lavar loiça. Conserve este manual num lugar seguro e à mão para o poder consultar sempre que necessário. Existem algumas regras de segurança bási- cas a serem observadas durante o manusea- mento de qualquer electrodoméstico: – nunca toque no equipamento com as mãos ou os pés molhados ou húmidos; – não utilize os seus electrodomésticos quan- do estiver descalça; – nunca puxe pelo cabo ou pelo próprio elec- trodoméstico para desligar a ficha do elec- trodoméstico da tomada; – proteja o seu electrodoméstico dos elemen- tos atmosféricos (chuva, sol, etc.); – não deixe que crianças (ou adultos incapa- zes de operarem com electrodomésticos) usem os equipamentos sem supervisão; – certifique-se de que a ficha instalada no cabo do seu electrodoméstico é compatível com a tomada de alimentação de cor- rente. Se não for, peça a uma pessoa devi- damente qualificada que instale uma ficha do tipo correcto e que verifique se os cabos de ligação à tomada de alimentação de cor- rente se adequam à potência nominal do equipamento; – certifique-se que o aparelho não esteja sobre o cabo de alimentação; – se a sua casa estiver equipada com uma instalação de descalcificação da água não será necessário adicionar sal ao dispositivo de descalcificação com que a máquina está equipada; – a máquina de lavar loiça está protegida para a lavagem normal dos utensílios domésti- cos. Nesta máquina não podem ser lavados objectos contaminados por gasolina, verniz, resíduos de aço ou de ferro, produtos quí- micos corrosivos, ácidos ou alcalinos; – sempre que se queira desfazer de uma máquina de lavar loiça antiga, tenha o cui- dado de lhe retirar a fechadura da porta antes, para evitar que crianças se possam fechar na máquina; – este aparelho é fabricado com materiais recicláveis. – evite recorrer a adaptadores, fichas múlti- plas e/ou cabos de extensão. – A água que fica na máquina ou na loiça a seguir à lavagem não deve ser bebida. – Nunca se encoste nem se sente na porta da máquina, pois corre o risco de a fazer tombar. – Os talheres ficarão mais bem lavados se forem colocados no respectivo cesto, com os cabos para baixo; no entanto, e para evi- tar ferimentos ou danos, também os poderá colocar no cesto ao contrário, isto é, com os cabos para cima. – Este electrodomestico foi concebido ara uso doméstico. Em caso de necessidade de substitução do cabo de alimentação, contacte o Departa- mento de Manutenção. Se a sua máquina se avariar ou deixar de tra- balhar correctamente desligue-a, feche a ali- mentação de água e não tente repará-la. Qualquer trabalho de reparação deverá ser sempre feito por um técnico autorizado, devendo sempre ser instaladas peças sobres- salentes originais. O incumprimento desta norma poderá acarretar sérias consequências para a segurança dos equipamentos. Instalação (Observações técnicas) Atenção: Se o electrodoméstico for instala- do num local alcatifado, deverá assegurar- se de que as aberturas de ventilação infe- riores não fiquem tapadas ou obstruídas. Certifique-se que a tomada esteja num local accessivel após a instalação da maquina de lavar loiça. Atenção Esta máquina está equipada com um dispositivo de seguranca contra inundações que é activado mesmo que a máquina esteja desligada e que interrompe automaticamente o fluxo de água se, devido a uma possível avaria, a água ultra- passar o nível normal. Importante A fim de evitar que o dispositivo de segurança contra inundações seja inoportunamente activa- do, recomenda-se que a máquina não seja deslo- cada ou inclinada enquanto estiver a funcionar. Se for absolutamente necessário deslocar ou inclinar a máquina enquanto esta estiver a fun- cionar, assegure-se primeiro de que o ciclo de lavagem já terminou e que não há água na cuba da máquina. Selecção de programas e funções especiais Para seleccionar os programas, deverá rodar o botão de selecção dos programas no sentido dos ponteiros do relógio até o respectivo símbolo coincidir com a marca e carregar então na tecla de ligar/desligar. Assegure-se de que a torneira da água esteja aberta e a porta bem fechada. Tecla de meia carga Se se premir esta tecla, podese optar pela lavagem de uma quantidade reduzida de loiça, concentrando toda a loiça a lavar no tabuleiro superior, à excepção dos talheres, que deverão ser colocados no cesto existente para esse efeito, colocado no tabuleiro inferior da máquina. A selecção desta função permite reduzir o consumo de água e de energia. Colocar uma quantidade de detergente inferior à normalmente doseada para a lavagem normal. Inicio da função de retardamento Esta função é possivel el todos os programas e serve para retardar o início dos programas, por períodos de uma hora, até ao máximo de 12 horas. Se desejar retardar o início do programa, carregue a máquina, coloque o detergente na gaveta e rode o botão de controle do programa no sentido dos ponteiros do relógio, marcando o número de horas que deseja retardar. Por exemplo, se forem 8 horas da noite e quiser que a lavagem comece à meia noite, rode o botão até ao número 4. Prima de seguida o botão On/Off. A lux vermelha acenderá indicando que a máquina está ligada. O início do programa será então retardado de acordo com o tempo seleccionado. Note bem: Quando marcar tempos de retardamento muito curtos (1 ou 2 horas) é aconselhável rodar o botão até à última posição e só depois voltar ao período de tempo desejado. Fim de programa O programa termina quando o botão de selecção de programas avança até ao símbolo

Pressione então a tecla de ligar/desligar para desligar a sua máquina da corrente e só depois abra a porta da máquina. 68Abertura da porta Introduza a sua mão na cavidade e puxe para cima. Se a máquina for aberta durante o seu funcionamento, é automaticamente activado um dispositivo eléctrico de segurança que suspende imediatamente todas as funções da máquina. Para que a máquina possa fun- cionar devidamente, dever-se-á evitar abrir a porta da máquina durante o funciona- mento da mesma. Fecho da porta da máquina Introduza os cestos para a loiça na máquina. Assegure-se de que ambos os braços rotati- vos de lavagem se podem movimentar livre- mente, não ficando o seu movimento obstruí- do por talheres, loiça ou tachos e panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar bem fechada. Unidade amaciadora da água Dependendo da origem da água abastecida, esta poderá caracterizar-se por diferentes teo- res de calcário e de minerais, que se deposi- tam na loiça, deixando manchas e marcas esbranquiçadas. Quanto mais elevado for o teor destes mine- rais na água, tanto mais dura será a água. A máquina de lavar loiça está equipada com uma unidade amaciadora da água que, mediante a utilização de um sal regenerador especial, alimenta água previamente amacia- da à máquina, para a lavagem da loiça. A uni- dade amaciadora está apta a tratar água com um grau de dureza de, no máximo, 60º fH (graduação francesa) ou de 33º dH (gra- duação alemã), dispondo de 5 posições de regulação diferentes. Para saber qual o grau de dureza da água da sua zona, contacte a entidade responsável pelo abastecimento da mesma, a qual lhe poderá dar a informação pretendida. Regulação do amaciador da água A tabela que se segue apresenta diversos graus de dureza da água e a regulação da uni- dade amaciadora indicada a cada grau de dureza. - A unidade amaciadora da água vem regula- da de fábrica para o nível 2, na medida em que esta é a regulação mais apropriada para uma maior quantidade de utilizadores. Se o grau de dureza da água da sua zona cor- responder a 0, não terá de utilizar sal regene- rador nem terá de proceder a qualquer ajuste, pois a água que lhe é fornecida é uma água macia. Dependendo do grau de dureza da água que lhe é abastecida, deverá regular a unidade amaciador da seguinte forma: - Remova o cesto inferior da máquina. Desaperte e remova a tampa que cobre o dispensador de sal, colocado no fundo da cuba (fig. A “1”) - Servindo-se de uma chave de fendas ou de uma faca, rode o parafuso de regulação para a posição pretendida. Colocação do sal na máquina A máquina dispõe de um descalcificador que remove o calcário da água, o qual é respon- sável pela formação de incrustações e por eventuais danos na loiça. No fundo da máquina existe um reservatório para o sal, que serve para regenerar o siste- ma de descalcificação. A massa filtrante do sistema de descalcifi- cação deve ser reactivada com sal próprio para regeneração do sistema de descalcifi- cação de máquinas de lavar loiça.

Dureza da água ºfH (graduação francesa) 0-9 10-30 31-40 41-50 51-60 Dureza da água ºdH (graduação alemã) 0-5 6-16 17-22 23-27 28-33 Utilização de sal regene- rador NAO SIM SIM SIM SIM Regulação do amaciador da água LIVRE posição N.1 posição N.2 posição N.3 posição N.4 Quanti- dade

Alimentação de corrente (230 V) Esta máquina está em conformidade com as normas internacionais de segurança emitidas pelas entidades normativas, e está equipada com uma ficha de três pólos, com pólo de terra, assegurando desta forma uma total ligação à terra do aparelho. A eficácia da segurança fica, assim, subordi- nada à correcta ligação à terra da instalação eléctrica de sua casa. Em caso de ausência de uma ligação adequa- da à terra, notará que, quando tocar nas peças metálicas da sua máquina, sentirá uma ligeira descarga de energia eléctrica, provoca- da pela presença de um supressor de inter- ferências rádio. Antes de ligar a sua máquina à instalação de alimentação eléctrica, deverá assegurar-se de que: — a tomada está devidamente ligada à terra; — a alimentação de corrente de que dispõe é suficiente para fazer frente ao consumo indicado na placa de características da sua máquina. Atenção: O fabricante declina toda e qual- quer responsabilidade por quaisquer danos ou avarias provocados por uma ligação incorrecta à terra da sua máquina. Este aparelho está em conformida- de com as directivas europeias 89/336/CEE, 73/23/CEE e respecti- vas alterações posteriores.s. Ligação à rede de alimentação de água As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a esquerda, como para a direita. A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água fria, como de água quente, desde que esta não atinja uma temperatura superior a 60°C. A pressão da água deve estar entre 0,08 e 0,8 MPa. Se a água estiver abaixo de minimo, contacte o nosso serviço de assistência técnica. A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser possível cortar a alimentação de água sempre que a máquina não estiver em funcionamento (vide fig. 1 B). A máquina de lavar dispõe de um tubo de ligação roscado de 3/4" (vide fig. 2). Se for necessário prolongar a mangueira de entrada de água deverá utilizar a peça de pro- longamento com a referência 9225014, com um comprimento de 1,5 m. A mangueira de admissão A deve ser aparafu- sada à torneira de alimentação de água B com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado. O tubo de ligação deverá ficar bem apertado, a fim de evitar fugas de água. Se a água da sua zona for muito calcária (muito dura) recomendamos a obtenção de um filtro (número de ref.a 9226085) junto dos Serviços de Assistência Técnica, o qual deverá ser montado entre a torneira de ali- mentação de água B de 3/4" e a mangueira de entrada de água A, de modo a que a anilha de borracha C fique entre eles (fig. 3). Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha esta- do sem ser utilizada durante um certo tempo, será recomendável deixar correr a água durante alguns minutos antes de ligar as man- gueiras de admissão de água da máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam entupir o filtro de admissão de água. Ligação ao sistema de esgoto de água Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o cuidado de não deixar que a mangueira fique torcida (fig. 4). O sistema de esgoto fixo deverá ter um diâ- metro interno de, pelo menos, 4 cm, devendo ficar a uma altura mínima do chão de 40 cm. Recomendamos a utilização de sifões anti- odores (fig. 4 x). Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de 2,6 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma altura supe- rior a 85 cm do chão. Se necessitar de pro- longar a mangueira de esgoto utilize a peça de prolongamento com a referência 9269214 e a peça de união com a referência 9264427. A extremidade curva da mangueira de esgoto poderá ser apoiada à borda de um lavatório (a fim de evitar o refluxo da água durante o pro- grama de lavagem, deverá sempre certificar- se de que a extremidade da mangueira não se encontra dentro de água. Vide a fig. 4 y). Sempre que a máquina seja instalada sob uma bancada continua a curva deverá ser fixada imediatamente abaixo da bancada, num ponto o mais alto possível (fig. 4 z). Ao proceder à instalação da máquina certifi- que-se sempre de que nem a mangueira de entrada de água nem a de esgoto de água fiquem dobradas ou torcidas. Instalação da sua máquina em cozinhas Modulares (Consulte “Informações Técnicas para os vendedores” anexa) 70A fim de tirar o melhor proveito possível da capacidade do cesto será aconselhável colo- car os pratos do mesmo tamanho uns ao pé dos outros. Os pratos tanto poderão ser colocados numa fila única (fig. 13) como em duas filas (fig. 14). Os pratos maiores (com um diâmetro de aproximadamente 270 mm) deverão ser colo- cados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto na máquina. As saladeiras e outras taças ou caixas de plá- stico deverão também ser colocadas no cesto superior. Convém colocá-las de modo a que os jactos de água não as virem. O cesto superior foi concebido de modo a pro- porcionar uma grande flexibilidade de utili- zação, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30 copos em cinco filas ou uma carga mista. Como usar o cesto inferior No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno, terri- nas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de cozinha (conchas, colheres de pau, etc.). Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo. Coloque o recipiente para os talheres no cesto inferior da máquina (fig. 15), assegurando-se de que não esteja a impedir o movimento dos braços rotativos. Cesto superior (fig. 13) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos Cesto superior (fig. 14) A = Pratos de sopa B = Pratos rasos C = Pratos de sobremesa D = Pires E = Chávenas F = Copos com pé G = Copos H = Cesto de um compartimento para talheres Cesto inferior (fig. 15) A = Panela de tamanho médio B = Panela de tamanho grande C = Frigideira D = Tampas E = Terrinas, travessas F = Talheres G = Pratos de ir ao forno Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional. (Normas I.E.C. 436 - EN 50242). A figura 16 apresenta o modo correcto de car- regar o cesto superior e a figura 17 indica o modo correcto de carregar o cesto inferior. Fig. 22 - Cesto para talheres. Cesto superior (fig. 16) A = 5 + 5 + 2 copos B = 12 pires C = 4 + 4 + 4 chávenas D = Taça pequena E = Taça média F = Taça grande G = 1 + 1 garfos H = 1 + 1 colheres grandes I = 3+3+3+3 colheres de sobremesa L = 3+3+3+3 colheres de chá Cesto inferior (fig. 17) M = 8 + 4 pratos de sopa N = 11 + 1 pratos rasos O = 12 pratos de sobremesa P = Travessa Q = Talheres Cesto para talheres (fig. 22) Coloque os compartimentos laterais na posição inferior e encha-os com 6+6 facas; no espaço restante coloque talheres, com o cabo virado para baixo, tendo o cuidado de não colocar dois diferentes tipos de talheres no mesmo compartimento. Cesto para talheres (fig. 23) O cesto para talheres é composto por duas partes destacáveis que possibilitam vários tipos de carregamento dos talheres. As duas partes podem ser separadas deslizando a secção esquerda em sentido contrário da secção direita.

Outros tipos de sal contêm pequenas quanti- dades de partículas insolúveis, que a longo prazo podem afectar e deteriorar a acção do amaciador. Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar a respectiva tampa, e encher então o reservatório (fig. 8). É natural que, durante esta operação, tran- sborde uma pequena quantidade de água; continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher. Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a aparafusar a tampa. Se a máquina de lavar não for utilizada ime- diatamente, execute o programa de pré-lava- gem a frio, a fim de remover eventuais resí- duos de sal que tenham ficado no interior da máquina. A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma pre- stação mais eficaz da máquina, deverá acre- scentar-lhe sal de tempos a tempos, de acor- do com a regulação ajustada para a unidade amaciadora da água. Indicador da quantidade de sal Este modelo dispõe de um indicador luminoso no painel de controlo que se ilumina quando é necessário voltar a colocar sal na máquina. Importante: Em geral, o aparecimento de manchas brancas na loiça é um sinal impor- tante de que é necessário colocar mais sal na máquina. Regulação do cesto superior Se usa habitualmente pratos com um diâme- tro entre os 27 cm e os 31 cm, coloque-os no cesto inferior, depois de ter previamente colo- cado o cesto superior na posição mais alta, para o que deverá proceder da seguinte forma:

1) Rode os dispositivos de fixação anteriores

A para fora (fig. 20).

2) Retire o cesto e volte a montálo na posição

3) Volte a colocar os dispositivos de fixação A

na posição original (fig. 21). Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível uti- lizar os suportes móveis na posição mais alta. Carregamento da máquina Carregamento da loiça A fim de garantir os melhores resultados de lavagem e de evitar que os filtros, as saídas de despejo de água e os orifícios dos braços rotativos de lavagem fiquem bloqueados e prejudiquem a qualidade da lavagem é funda- mental remover os restos de comida dos pra- tos (ossos, palitos, os restos de carne e de vegetais). Evite passar a loiça por água antes de a colo- car na máquina. Se os tachos, as panelas e os pratos de ir ao forno se apresentarem muito sujos, com restos de comida agarrados, será aconselhá- vel pô-los de molho antes de os meter na máquina. Como usar o cesto superior O cesto superior dispõe de duas prateleiras móveis, presas às partes laterais do cesto, e que podem ser colocadas em duas posições: ao alto ou deitadas. Quando estão deitadas estas duas prateleiras podem ser utilizadas para colocar chávenas de chá ou de café, facas e talheres de cozinha. Os copos de pé podem ser pendurados nas extremidades das prateleiras com toda a segurança. Por baixo destas prateleiras podem ser colo- cados copos, chávenas, pires e pratos de sobremesa. Os pratos de sopa e os pratos rasos poderão ser colocados com as prateleiras ao alto. Os pratos deverão ser colocados na vertical, com a parte de trás virada para o fundo da máquina, devendo ser deixado espaço sufi- ciente entre os pratos para que a água circule livremente.Colocação do aditivo (abrilhantador) O compartimento para aditivos encontra-se do lado direito do compartimento para detergen- te, e tem capacidade para aproximadamente 130 ml de líquido (fig. A "3"). Rode a tampa (B) no sentido inverso dos ponteiros do relogio e coloque o liquido (preparado para durar várias lavagens) até ao nivel máximo (Fig.11). Recoloque a tampa. O aditivo, que é automaticamente despejado durante o último ciclo de enxaguamento, con- tribui para uma secagem mais rápida da loiça, prevenindo a formação de manchas e a acu- mulação de resíduos opacos. O nível do aditivo pode ser controlado através do visor situado no centro do dispositivo (A). Regulação do doseamento do aditivo de 1 a 6 O regulador encontra-se sob a tampa (B) (Use uma moeda para o rodar). A posição aconselhada é a 3 (Fig.12). O teor de calcário da água manifesta-se quer através da presença de incrustações, quer através do grau de secagem. É fundamental regular o doseamento do aditivo de forma con-veniente, para que os resultados sejam sempre os melhores. Se a loiça parecer estar riscada, dever-se-á seleccionar uma posição mais baixa, e, se a loiça apresentar manchas ou resíduos bran- cos, dever-se-á seleccionar uma posição mais elevada. CHEIO VAZIO escuro claro Limpeza dos filtros O conjunto de filtragem (fig. A “4”) é constituí- do pelos seguintes elementos: um recipiente central, que retém as partículas de sujidade de maiores dimensões, um crivo plano, que filtra continuamente a água da lavagem, um microfiltro, instalado por baixo do crivo, que retém as partículas de dimensões mais reduzidas, assegurando um enxagua- mento perfeito da loiça. Para assegurar sempre a obtenção de exce- lentes resultados da lavagem, deverá verificar e limpar os filtro a seguir a cada lavagem. Para remover o conjunto de filtragem terá apenas de rodar a respectiva pega no sentido contrário ao dos ponteiros do relógio (fig. 5). Para maior facilidade de limpeza, o recipiente central pode ser retirado (fig. 6). Remova o crivo (fig. 7) e lave todo o conjunto debaixo de um jacto de água limpa. Se neces- sário, poderá servir-se de uma escova peque- na para limpar melhor o filtro. No caso dos modelos equipados com o micro- filtro autolimpante, a manutenção do conjunto de filtragem torna-se ainda mais simples, só sendo necessário verificar este conjunto de fil- tragem de duas em duas semanas. No entan- to, a seguir a cada lavagem será conveniente certificar-se de que o recipiente central do conjunto de filtragem e o crivo não estão entu- pidos. NOTA: Depois de limpar os diversos com- ponentes do conjunto de filtragem deverá sempre certificar-se de que os voltou a montar devidamente e de que o crivo ficou correctamente instalado, de forma a ficar perfeitamente encaixado, no fundo da cuba da máquina. Deverá igualmente certificar-se de que o conjunto de filtragem ficou devidamente aparafusado (não se esqueça de que, para o aparafusar, terá de o rodar no sentido dos ponteiros do relógio), na medida em que uma instalação errada ou incorrecta do conjunto de filtragem prejudica a eficá- cia da máquina de lavar loiça. Atenção: Nunca utilize a máquina de lavar loiça sem os filtros estarem instalados. Conselhos práticos Selecção do programa Esta máquina de lavar loiça coloca à sua disposição uma vasta gama de programas de lavagem que se adaptam às várias exigências de sujidade e de tipos de loiça a lavar. Consulte a “Tabela de Programas” anexa ao presente manual para escolher o programa que melhor se adapte às suas necessidades.

Cesto superior para lavagem de 1/2 carregamento 1/2 carregamento misto (fig. 18) A = copos B = chávenas de café ou de chá C = pratos de sopa D = pratos rasos E = pratos de fruta F = pires de café, chá, etc. G = tachos com cabo H = tampas I = frigideiras L = taças mèdias M = taças pequenas 1/2 carregamento standard (fig. 19) A = 6 copos B = 5 + 1 chávenas de café ou de chá C = travessas D = 6 pratos de sopa E = 6 pratos rasos F = 6 pratos de fruta G = 6 pires de café ou de chá H = taças mèdias Os talheres deverão ser colocados dentro do cesto, em plástico, o qual por sua vez se encontra no cesto inferior. Informações para os laboratórios de ensaio Programa comparativo geral (vide selecção de programas) Norma IEC 436:

1) Posição do cesto superior: inferior

3) Regulação do abrilhantador: 3

4) Quantidade de detergente:

– 5 gr para a pré-lavagem – 25 gr para a lavagem. Norma EN 50242:

1) Posição do cesto superior: inferior

3) Regulação do abrilhantador: 3

4) Quantidade de detergente:

– 30 gr para a lavagem. Colocação do detergente e do abrilhantador Colocação do detergente É de grande importância utilizar um deter- gente específico para máquinas de lavar loiça, quer seja em pó, líquido ou em forma de pastilhas. Os detergentes que não são adequados para as máquinas de lavar loiça (como, por exem- plo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes adequados à lavagem de loiça na máquina e impedem o correcto funcionamento da máquina. Lavagem normal O recipiente para o detergente para a lavagem encontra-se do lado de dentro da porta (fig. A "2"). Se, por qualquer motivo, a tampa do recipiente ficar fechada, para a abrir basta agir sobre o botão de fecho. No fim dos pro- gramas de lavagem a tampa fica sempre aberta, pronta para a utilização seguinte. A dose de detergente pode variar em função do grau de sujidade e do tipo de loiça a lavar. Em geral, recomendamos a utilização de 20 + 30 gr de detergente na secção de lavagem do compartimento do detergente 1 (Fig.9). Depois de ter deitado o detergente no respectivo recipiente, tape-o com a respec- tiva tampa. Como os detergentes não são todos iguais, consulte também as instruções inscritas na embalagem do detergente. Recordamos que uma quantidade insuficiente de detergente provoca uma má remoção da sujidade, enquanto que uma quantidade excessiva de detergente, além de não melhorar os resulta- dos da lavagem, representa um desperdício. A utilização das quantidades adequadas de detergente - nem detergente em excesso nem detergente a menos - representa um contributo para a defesa do meio ambiente. Lavagem intensiva Se escolher o programa de lavagem intensiva há que acrescentar uma quantidade adicional de detergente (20 gr - cerca de 1 colher de sopa) na secção de pré-lavagem do comparti- mento do detergente 2 (Fig.10). Para o programa universal acrescente uma quantidade adicional de 5 gr de detergente. Este detergente deverá ser colocado directa- mente na secção de pré-lavagem do compar- timento do detergente 2. 74Se, tendo procedido previamente à limpeza do filtro, a loiça e as panelas parecerem não ter sido devidamente lavadas ou enxaguadas, verifique se todos os orifícios dos braços rota- tivos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não estão tapados por restos de comida. Se os orifícios estiverem obstruídos, proceda da seguinte forma: Para remover o braço rotativo superior terá de o rodar até ficar alinhado com a paragem indi- cada pela seta (fig. 1b). Em seguida, empurre- o para cima e, mantendo-o empurrado para cima, rode-o no sentido dos ponteiros do reló- gio para o desaparafusar. Para o voltar a mon- tar, execute estas operações certificando-se porém de que, desta vez, roda o braço rotati- vo no sentido contrário ao dos ponteiros do relógio (para o aparafusar). Para remover o braço rotativo inferior basta puxá-lo para cima (fig. 2). - Uma vez desmontados os braços rotativos, lave-os debaixo de um jacto de água limpa para eliminar qualquer obstrução dos orifí- cios de pulverização de água. - Depois de os ter lavado, volte a colocar os braços rotativos na mesma posição, não se esquecendo de colocar o braço rotativo superior na posição de paragem e de o apa- rafusar completamente. A resistência de aquecimento da água é feita de um aço inoxidável especial, o qual, passa- do algum tempo, pode mudar de cor; isto não afecta de modo algum nem a sua operação, nem a sua vida útil. Tanto o revestimento interior da porta, como o revestimento interior da máquina são feitos de aço inoxidável; no entanto, se surgirem man- chas de oxidação, tal ficará provavelmente a dever-se ao elevado teor de sais de ferro da água. Estas manchas poderão ser removidas com um detergente ligeiramente abrasivo; nunca utilize produtos à base de cloro, de palha de aço, etc. MANUTENÇÃO (depois de concluído o ciclo de lavagem) Depois de concluído qualquer ciclo de lava- gem, é essencial fechar a alimentação de água e desligar a máquina com a tecla de ligar/desligar. Se não pretender utilizar a sua máquina durante algum tempo, é conveniente observar as seguintes regras:

1. Execute um ciclo de lavagem com a máqui-

na vazia, mas com detergente, a fim de lim- par eventuais depósitos existentes na máquina.

2. Desligue a ficha do cabo de alimentação

eléctrica da máquina da tomada de alimen- tação de corrente.

3. Feche a tomeira de alimentação de água.

4. Encha o reservatório do aditivo de lava-

5. Deixe a porta aberta.

6. Deixe o interior da máquina limpo.

7. Sempre que a máquina ficar num ambiente

com temperaturas inferiores a O°C, a água que fica nas mangueiras e no interior dos sistemas da máquina poderá congelar. Nesse caso, e antes de colocar a máquina novamente em funcionamento, deverá fazer com que a temperatura ambiente suba acima dos O°C e esperar 24 horas antes de ligar a máquina.

Sugestões úteis Ao descarregar a máquina, comece por descarregar a loiça do cesto inferior, pois evi- tará assim que caiam eventuais gotas do cesto superior para o inferior. Se pretender deixar a loiça na máquina durante algum tempo, abra ligeiramente a porta, permitindo assim a circulação do ar e favorecendo a secagem da loiça. Como ECONOMIZAR água, detergente e energia:

1) Se só quiser lavar a loiça quando a máqui-

na estiver completamente cheia, coloque a loiça na máquina a seguir a cada refeição, até que a máquina fique cheia. Se quiser, e para remover a maior sujidade da loiça e não deixar os restos de comida secarem até à lavagem, efectue uma PRÉ-LAVAGEM A FRIO. Assim, só terá de programar a máquina para uma lavagem completa quando ela estiver cheia de loiça.

2) Se a loiça não estiver muito suja, ou se qui-

ser lavar a loiça sem que a máquina esteja completamente cheia, opte pelo programa ECONÓMICO. Reja-se pelas indicações con- stantes da Tabela de Programas. Como obter os melhores RESULTADOS de lavagem:

1) Coloque a loiça na máquina com as abertu-

ras voltadas para baixo.

2) Se possível, evite que as peças de loiça e

os utensílios fiquem encostados uns aos outros. Uma arrumação correcta da loiça con- tribuirá para a obtenção dos melhores resulta- dos possíveis.

3) Antes de meter a loiça na máquina remova

os restos de comida (ossos, espinhas de peixe, restos de carne ou de legumes, resí- duos de café, cascas de fruta, cinza de cigar- ros, etc.) que poderiam entupir o sistema de despejo da máquina e os bicos de aspersão dos braços rotativos da máquina.

4) Depois de meter a loiça na máquina, asse-

gure-se que os braços rotativos não fiquem presos, podendo girar livremente.

5) Os tachos, as panelas e os outros utensílos

que apresentem restos de comida muito agar- rados ou queimados deverão ser postos de molho com água e detergente para a máqui- na.

6) Para que as pratas fiquem perfeitamente

lavadas na máquina será necessário: a) Passá-las por água imediatamente a seguir a serem utilizadas, em especial se tiverem sido utilizadas para servir ou comer pratos com molhos (mayonnaise, etc.), ovos, peixe, etc.; b) não lhes deitar detergente directamente para cima; c) não as deixar entrar em contacto com outros metais. Como FAZER se:

1) Tiver de parar a máquina e abrir a porta

para introduzir mais loiça a lavar durante a fase central da lavagem: desligue a máquina com o botão de ligar/desligar O/I, abra a porta e coloque a loiça a lavar na máquina. Volte a fechar a porta e espere 3 minutos antes de voltar a ligar a máquina com o botão de ligar/desligar O/I. Loiça e utensílios que não devem ser lava- dos na máquina: É sempre bom recordar que nem todos os tipos de loiça e de utensílios podem ser lava- dos na máquina. Os objectos e utensílios de termoplástico, que disponham de pegas de madeira ou de plástico, os tachos com pegas de madeira, os utensílios em alumínio, de cri- stal ou de vidro de chumbo só poderão ser lavados na máquina se o respectivo fabrican- te assim o indicar. Como as decorações de alguns tipos de loiça têm tendência para desaparecer na máquina, será recomendável experimentar primeiro lavar uma só peça desse serviço. Só depois de se certificar de que a decoração não sai ou não perde cor se a loiça for lavada na máqui- na é que deverá lavar todo o serviço na máquina. Nunca lave objectos de prata em conjunto com objectos de aço inoxidável: A reacção química que se desencadeia pelo contacto dos dois tipos de metal poderá danificar irre- mediavelmente os objectos. IMPORTANTE: Antes de lavar pela primeira vez um objecto ou utensílio novo na máquina deverá certifi- car-se de que o mesmo pode realmente ser lavado na máquina. Limpeza e manutenção O exterior da máquina pode ser limpo com um produto de limpeza não abrasivo, adequado à limpeza de superfícies esmaltadas. A sua máquina de lavar loiça não requer cui- dados especiais de manutenção, pois o seu interior é autolimpante. Limpe regularmente a guarnição de borracha da porta com um pano húmido, a fim de remover eventuais restos de comida ou de aditivo. Recomenda-se que pro- ceda à remoção periódica de eventuais depó- sitos de calcário ou de lixo, procedendo a uma lavagem com a máquina vazia. Nesse caso, deite um copo de vinagre no fundo do interior da máquina, e seleccione um programa de lavagem delicada.

AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA N.B.: Se, em consequência de alguma das situações acima descritas, a máquina não lavar devidamente a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o ciclo final de secagem endure- ce esses depósitos, sendo assim impossível serem removidos através de uma nova lavagem na máquina. Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de Assitência Técnica mais próximo. Ao fazê-lo, deverá indicar o modelo da sua máquina, que consta quer da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu problema. Salvaguardam-se erros e alterações! O fabricante declina toda e qualquer responsabilidade por quaisquer gralhas, incorrecções ou erros deste manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais. Salvaguardam-se erros e alterações!

7- Nas máquinas equipadas

com unidade electrónica amaciadora com mostra- dor: no mostrador é apre- sentada a indicação “E1”, acompanhada por um sinal sonoro

8 - A loiça colocada na

máquina só está parcialmente lavada

9 - A loiça apresenta

manchas brancas 10 -A máquina faz muito barulho durante a lava- gem

11 - A loiça não ficou bem

seca Torneira de admissão de água fechada Vide ponto (5) Fundo das panelas não foi devidamente lavado Bordas das panelas mal lava- das Braços de lavagem parcialmente obstruídos Loiça mal arrumada Extremidade da mangueira de descarga imersa em água Quantidade de detergente mal doseada, detergente já velho ou endurecido A tampa do recipiente para o sal não ficou bem fechada O programa de lavagem selec- cionado é demasiado suave A loiça colocada no cesto inferior não foi lavada Água demasiado dura Os objectos a lavar batem uns contra os outros Os braços rotativos batem de encontro à loiça Má circulação de ar Desligue a máquina. Abra a torneira. Volte a reiniciar o ciclo de lavagem. Verifique Restos de comida presos ao fundo devem ser amolecidos antes da lavagem Coloque-as noutra posição Retire braços, soltando porcas de fixação e lavando-os sob jacto de água Não encoste os objectos uns aos outros A extremidade da mangueira de descarga não deve ficar a tocar na água que foi despejada Aumente a quantidade de detergente utilizada em função da sujidade da loiça ou substi- tua o detergente Aparafuse a tampa até ao fim Escolha um programa mais enérgico Prima a tecla de meia carga Verifique o nível de sal e aditivo. Caso as manchas não desapa- reçam, contacte os Serv. de Ass. Técnica Arrume melhor a loiça Arrume melhor a loiça Abra ligeiramente a porta da má- quina no fim do programa a fim de favorecer a circulação do ar

AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA Detecção de pequenas avarias Atenção: Antes de remover qualquer cesto deverá sempre: 1. Rodar o selector de programas até à posição STOP.

2. Desligar a ficha do cabo de alimen-

tação de corrente da tomada. Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agra- decemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes verificações:

1 - A máquina não funciona

2 - A máquina não mete água

3 - A máquina não despeja

4 - A máquina despeja água

5 - Não se ouvem os braços

rot. de lavagem rodar
