MANUAL DE UTILIZADOR LVI 256 RIN ROSIERES
Lavado con suavizante
El sistema filtrante (fig A "4") está constituido de:

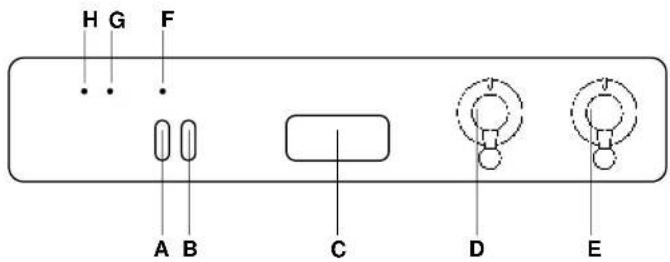

A Tecla de llgar/desllgar
B Tecla de meia carga
C Dispositivo de abertura da porta
D Botão de selecção dos programas
E Botão "início da função de retardamento"
F Indicador luminoso de funcionamento
G Indicador luminoso do nível de abrilhantador
H Indicador luminoso do nível de sal
Dados Técnicos
Capacidade seg-norma I.E.C
Capacidade c/ tachos e pratos
Pressão admitida na instalação hidráulica
Fusível
Potência máxima absorvida
Tensão
12 pessoas
8 pessoas
Min. 0,08 - Max 0,8 MPa
(ver placa de características)
(ver placa de características)
(ver placa de características)
Dimensões
Altura
Profundidade
Largura
Espaço ocupado c/ porta aberta
82÷88,5
55
59,7
117

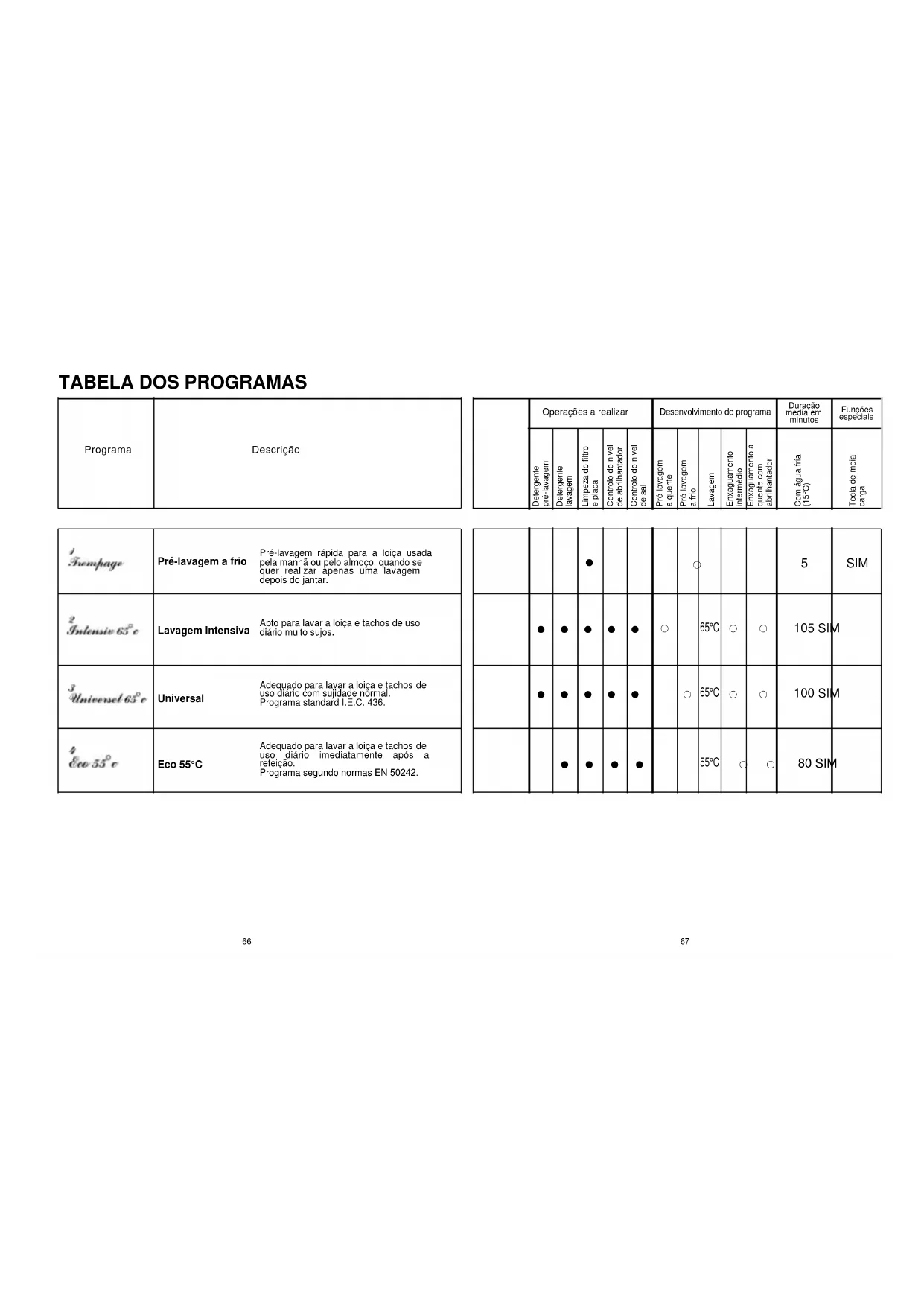

TABELA DOS PROGRAMAS
| Programa | Descrição |
| Operações a realizar | Desenvolvimento do programa | Duraçãomedia em minutos | Funçõesespecials | |||||||||
| Detergentepré-lavagem | Detergentelavagem | Limpeza do filtroe placa | Controio do nivenlede abrilhantador | Controio do nivelde sal | Pré-lavagema cuente | Pré-lavagema frio | Lavagem | Enxaguamentointermédio | Enxaguamento aquente comabrilhantador | Com água fria(15°C) | Tecla de meiacarga | |
| ^1 Trempage | Pré-lavagem a frio | Pré-lavagem rápida para a loiça usada pela manhã ou pelo almoço, quando se quer realizar apenas uma lavagem depois do jantar. |
| ^2 Inlensiv 65 ^ c | Lavagem Intensiva | Apto para lavar a loiça e tachos de uso diário muito sujos. |
| ^3 Universel 65 ^ c | Universal | Adequado para lavar a loiça e tachos de uso diário com sujidade normal.Programa standard I.E.C. 436. |
| ^4 Eco 55 ^ c | Eco 55 ^ C | Adequado para lavar a loiça e tachos de uso diário imediatamente após a refeição.Programa segundo normas EN 50242. |
Esta máquina está equipada com um dispositivo de segurança contra inundações que é activado mesmo que a máquina esteia desligada o
que interrompe automaticamente ó fluxo de água se, devido a uma possível avaria, a água ultra-passar o nível normal.
Importante
A fim de evitar que o dispositivo de segurança contra inundações seja inopportunamente activado, recomendá-se que a máquina não seja deslocada ou inclinada enquanto estiver a funcionar. Se for absolutamente necessário deslocar ou inclinar a máquina enquanto esta estiver a funcionar, assegure-se primeiro de que o ciclo de lavagem já terminou e que não há água na cuba da máquina.
Seleção de programas e funções especiais
Para seleccionar os programas, deverá rodar o botão de seleção dos programas no sentido dos ponteiros do relógio até o respectivo símbolo
coincidir com a marca e carregar então na
tecla de ligar/desligar. Assegure-se de que a tomeira da água esteja aberta e a porta bem fechada.
Tecla de meia carga
Demi charge
Se se premir esta tecla, podese optar pela lavagem de uma quantidade reduzida de loiça, concentrando toda a loiça a lavar no tabuleiro superior, à excepcção dos talheres, que deverão ser colocados no cesto existente para esse efeito, colocado no tabuleiro inferior da máquina. A selecção desta função permite reduzir o consumo de água e de energia. Colocar uma quantidade de detergente inferior à normalmente doseada para a lavagem normal.
Inicio da função de retardamento
Départ différé
Esta função é possível el todos os programas e serve para retardar o início dos programas, por períodos de uma hora, até ao máximo de 12 horas. Se desejar retardar o início do programa, carregue a máquina, coloque o detergente na gaveta e rode o botão de controle do programa, no sentido dos ponteiros do relógio, marcando o número de horas que deseja retardar. Por example, se foram 8 horas da noite e quiser que a lavagem comece à meia noite, rode o botão até ao número 4. Prima de seguida o botão On/Off. A lux vormelha aconderá indicando que a máquina está ligada. O início do programa será então retardado de acordo com o tempo seleccionado.
Note bem: Quando marcar tempos de retardamento muito curtos (1 ou 2 horas) é aconselhável rodar o botão até à última posição e só depois voltar ao período de tempo desejado.
Fim de programa
O programa termina quando o botão de seleção de programas avança até ao símbolo I.
Pressione então a tecla de ligar/desligar para desligar a sua máquina da corrente e só depois abra a porta da máquina.
Instruções de segurança
Por favor leia atentamente o presente manual de instruções. Além de incluir alguns conselhos úteis, ele contêm instruções importantes sobre a segurança da instalação, a utilização e a manutenção da máquina de lavar lolça.
Conserve este manual num lugar seguro e à mão para o poder consultar sempre que necessário.
Existem algumas regras de segurança básicas a serem observadas durante o manuseamento de qualquer electrodoméstico:
- nunca toque no equipamento com as mãos ou os pés molhados ou húmidos;
- não utilize os seus electrodomésticos quando estiver descalça;
- nunca puxe pelo cabo ou pelo próprio electrodoméstico para desligar a ficha do electrodoméstico da tomada;
– proteja o seu electrodoméstico dos elementos atmosféricos (chuva, sol, etc.);
- não deixe que crianças (ou adultos incapazes de operarem com electrodomésticos) usem os equipamentos sem supervisão;
- certifique-se de que a ficha instalada no cabo do seu electrodoméstico é compatível com a tomada de alimentação de corrente. Se não for, peça a uma pessoa devidamente qualificada que instale uma ficha do tipo correcto e que verifique se os cabos de ligação à tomada de alimentação de corrente se adequam à potência nominal do equipamento;
- certifique-se que o aparelho não esteja sobre o cabo de alimentação;
- se a sua casa estiver equipada com uma instalação de descalcificação da água não será necessário adicionar sal ao dispositivo de descalcificação com que a máquina está equipada;
- a máquina de lavar loiça está protegida para a lavagem normal dos utensílios domésticos. Nesta máquina não podem ser lavados objectos contaminados por gasolina, verniz, residuos de aço ou de ferro, produtos qui-
- sempre que se queira desfazer de uma máquina de lavar loiça antiga, tenha o cuidado de lhe retirar a fechadura da porta antes, para evitar que crianças se possam fechar na máquina;
- este aparelho é fabricado com materiais recicláveis.
- evite recorrer a adaptadores, fichas múltiplas e/ou cabos de extensão.
- A água que fica na máquina ou na loiça a seguir à lavagem não deve ser bebida.
– Nunca se encoste nem se sente na porta da máquina, pois corre o risco de a fazer tombar. - Os talheres ficarão mais bem lavados se forem colocados no respectivo cesto, com os cabos para baixo; no entanto, e para evitar ferimentos ou danos, também os poderá colocar no cesto ao contrário, isto é, com os cabos para clima.
- Este electrodomestico foi concebido ara uso doméstico.
Em caso de necessidade de substituição do cabo de alimentação, contacle o Departamento de Manutenção.
Se a sua máquina se avariar ou deixar de trabalhar correctamente desligue-a, feche a alimentação de água e não tente repará-la. Qualquer trabalho de reparação deverá ser sempre feito por um técnico autorizado, devendo sempre ser instaladas peças sobressalentes originais. O incumprimento desta norma poderá acarretar sérias consequências para a segurança dos equipamentos.
Instalação
(Observações técnicas)
Atenção: Se o electrodoméstico for instalado num local alcatifado, deverá assegurarse de que as aberturas de ventilação inferiores não fiquem tapadas ou obstruídas.
Certifique-se que a tomada esteja num local acessível após a instalação da maquina de lavar loiça.
Alimentação de corrente (230 V)
Esta máquina está em conformidade com as normas internacionais de segurança emitidas pelas entidades normativas, e está equipada com uma ficha de três pólos, com pólo de terra, assegurando desta forma uma total ligação à terra do aparelho.
A eficácia da segurança fica, assim, subordinada à correcta ligação à terra da instalação eléctrica de sua casa.
Em caso de ausência de uma ligação adequada à terra, notará que, quando tocar nas peças metálicas da sua máquina, sentirá uma ligéira descarga de energia eléctrica, provocada pela presença de um supressor de interferências rádio. Antes de ligar a sua máquina à instalação de alimentação eléctrica, deverá assegurar-se de que:
— a tomada está devidamente ligada à terra; — a alimentação de corrente de que dispõe é suficiente para fazer frente ao consumo indicado na placa de características da sua máquina.
Atenção: O fabricante declina toda e qualquer responsabilidade por quaisquer danos ou avarlas provocados por uma ligação Incorrecta à terra da sua máquina.
Este aparelho está em conformidade com as directivas europeias 89/336/CEE, 73/23/CEE e respectivas alterações posteriores.s.
Ligação à rede de alimentação de água
As mangueiras de entrada e de esgoto de água tanto podem ficar voltadas para a esquerda, como para a direita.
A máquina de lavar loiça tanto pode ser ligada à rede de alimentação de água fria, como de água quente, desde que esta não atinja uma temperatura superior a 60°C. A pressão da água deve estar entre 0,06 e 0,8 MPa. Se a água estiver abaixo de mínimo, contacte o nosso serviço de assistência técnica. A mangueira de entrada de água deverá ser ligada a uma torneira, de modo a ser possível cortar a alimentação de água sempre que a máquina não estiver em funcionamento (vide fig. 1 B). A máquina de lavar dispõe de um túbo de ligação roscado de 3/4" (vide fig. 2).
Se for necessário prolongar a mangueira de entrada de água deverá utilizar a peça de prolongamento com a referência 9225014, com um comprimento de 1,5 m.
A mangueira de admissão A deve ser aparafusada à torneira de alimentação de água B com uma ligação de 3/4". Certifique-se de que o anel de aperto fique bem apertado.
O tubo de ligação deverá ficar bem apertado,
a fim de evitar fugas de água.
Se a água da sua zona for muito calcária (multo dura) recomendamos a obtenção de um filtro (número de ref.a 9226085) Junto dos Serviços de Assistência Técnica, o qual deverá ser montado entre a lomeira de alimentação de água B de 3/4" e a mangueira de entrada de água A, de modo a que a anilha de borracha C fique entre eles (fig. 3).
Se a máquina for ligada a uma instalação de alimentação de água nova ou que tenha estado sem ser utilizada durante um certo tempo, será recomendável deixar correr a água durante alguns minutos antes de ligar as mangueiras de admissão de água da máquina. Evita-se assim que eventuais depósitos de areia ou de ferrugem possam entupir o filtro de admissão de água.
Ligação ao sistema de esgoto de água
Ligue a mangueira de esgoto de água ao sistema de esgoto de água, tendo o cuidado de não deixar que a mangueira fique torcida (fig. 4).
O sistema de esgoto fixo deverá ter um diâmetro interno de, pelo menos, 4 cm, devendo ficar a uma altura mínima do chão de 40 cm. Recomendamos a utilização de sifões anti-odores (fig. 4 x).
Se necessário, poderá prolongar a mangueira de esgoto da água até ao máximo de 2,6 m de comprimento, tendo porém o cuidade de nunca colocar a mangueira a uma altura superior a 85 cm do chão. Se necessitar de prolongar a mangueira de esgoto utilize a peça de prolongamento com a referência 9269214 e a peça de união com a referência 9264427. A extremidade curva da mangueira de esgoto poderá ser apolada à borda de um lavatório (a fim de evitar o refluxo da água durante o programa de lavagem, deverá sempre certificarse de que a extremidade da mangueira não se encontra dentro de água. Vide a fig. 4 y). Sempre que a máquina seja instalada sob uma bancada continua a curva deverá ser fixada imediatamente abaixo da bancada, num ponto o mais alto possível (fig. 4 z). Ao proceder à instalação da máquina certifique-se sempre de quem a mangueira de entrada de água nem a de esgoto de água fiquem dobradas ou torcidas.
Instalação da sua máquina em cozinhas Modulares (Consulte “Informações Técnicas para os vendedores” anexa)
Abertura da porta
Introduza a sua mão na cavidade e puxe para clima. Se a máquina for aberta durante o seu funcionamento, é automaticamente activado um dispositivo eléctrico de segurança que suspende imediatamente todas as funções da máquina. Para que a máquina possa funcionar devidamente, dever-se-á evitar abrir a porta da máquina durante o funcionamento da mesma.
Fecho da porta da máquina
Introduza os cestos para a loiça na máquina. Assegure-se de que ambos os braços rotativos de lavagem se podem movimentar livremente, não ficando o seu movimento obstruído por talheres, loiça ou tachos e panelas. Feche a porta, exercendo uma certa pressão sobre ela, de modo a ficar bem fechada.
Unidade amaciadora da água
Dependendo da origem da água abastecida, esta poderá caracterizar-se por diferentes teores de calcário e de minerais, que se depositam na loiça, deixando manchas e marcas esbranquiçadas.
Quanto mais elevado for o teor destes minerais na água, tanto mais dura será a água. A máquina de lavar loiça está equipada com uma unidade amaciadora da água que, mediante a utilização de um sal regenerador especial, alimenta água previamente amaciada à máquina, para a lavagem da loiça. A unidade amaciadora está apla a tratar água com um grau de dureza de, no máximo, 60º fH (graduação francesa) ou de 33º dH (graduação alemã), dispondo de 5 posições de regulação diferentes.
Para saber qual o grau de dureza da água da sua zona, contacte a entidade responsável pelo abastecimento da mesma, a qual lhe poderá dar a informação pretendida.
Regulação do amaciador da água
A tabela que se segue apresenta diversos graus de dureza da água e a regulação da unidade amaciadora indicada a cada grau de dureza.
| Nivel | Dureza da água †H | Dureza da água †hH | Utilização do sal regenerador | Regulação do amprador da água | Quantidade de lavago |
| (graouação francoza) | (graouação alorná) | ||||
| 0 | 0-9 | 0-5 | NAD | LIVRE | |
| 1 | 10-30 | 6-16 | SIM | posição N.1 | 50 |
| *2 | 31-40 | 17-22 | SIM | posição N.2 | 40 |
| 3 | 41-50 | 23-27 | SIM | posição N.3 | 30 |
| 4 | 51-60 | 28-33 | SIM | posição N.4 | 20 |
- A unidade amaciadora da água vem regulada de fábrica para o nível 2, na medida em que esta é a regulação mais apropriada para uma maior quantidade de utilizadores.
Se o grau de dureza da água da sua zona corresponder a 0, não terá de utilizar sal regenerador nem terá de proceder a qualquer ajuste, pois a água que lhe é fornecida é uma água macla. Dependendo do grau de dureza da água que lhe é abastecida, deverá regular a unidade amaciador da seguinte forma:
- Remova o cesto inferior da máquina. Desaperte e remova a tampa que cobre o dispensador de sal, colocado no fundo da cuba (fig. A "1") - Servindo-se de uma chave de fendas ou de uma faca, rode o parafuso de regulação para a posição pretendida.
Colocação do sal na máquina
A máquina dispõe de um descalcificador que remove o calcário da água, o qual é responsável pela formação de incrustações e por eventuals danos na lolca.
No fundo da máquina existe um reservatório para o sal, que serve para regenerar o sistema de descalcificação.
A massa filtrante do sistema de descalificação deve ser reactivada com sal próprio para regeneração do sistema de descalificação de máquinas de lavar loiça.
Outros tipos de sal contêm pequenas quantidades de partículas insolúveis, que a longo prazo podem afectar e deteriorar a acção do amacilador.
Para colocar o sal no reservatório, situado no fundo da máquina, deverá desaparafusar a respectiva tampa, e encher então o reservatório (fig. 8).
É natural que, durante esta operação, transborde uma pequena quantidade de água; continue a deitar o sal até o reservatório ficar cheio, mexendo a mistura com uma colher. Isto feito, limpe eventuais restos de sal que tenham ficado na rosca e volte a aparafusar a tampa.
Se a máquina de lavar não for utilizada imediatamente, execute o programa de pré-lavagem a frio, a fim de remover eventuais resíduos de sal que tenham ficado no interior da máquina.
A capacidade do dispensador de sal varia entre 1,5 e 1,8 kg e, para assegurar uma prestação mais eficaz da máquina, deverá acrescentar-lhe sal de tempos a tempos, de acordo com a regulação ajustada para a unidade amaciadora da água.
Indicador da quantidade de sal
Este modelo dispõe de um indicador luminoso no painel de controlo que se ilumina quando é necessário voltar a colocar sal na máquina.
Importante: Em geral, o aparecimento de manchas brancas na loiça é um sinal importante de que é necessário colocar mais sal na máquina.
Regulação do cesto superior
Se usa habitualmente pratos com um diâmetro entre os 27 cm e os 31 cm, coloque-os no cesto inferior, depois de ter previamente colocado o cesto superior na posição mais alta, para o que deverá proceder da seguinte forma:
1) Rode os dispositivos de fixação anteriores A para fora (fig. 20).
2) Retire o cesto e volte a montálo na posição mais alta
3) Volte a colocar os dispositivos de fixação A na posição original (fig. 21).
Com o cesto superior nesta posição, não é possível colocar no referido cesto loiça ou utensílios de cozinha de diâmetro superior a 20 cm. Além disso, e estando o cesto superior nesta posição, também não será possível utilizar os suportes móveis na posição mais alta.
Carregamento da máquina
Carregamento da loiça
A fim de garantir os melhores resultados de lavagem e de evitar que os filtros, as saídas de despejo de água e os orificios dos braços rotativos de lavagem fiquem bloqueados e prejudiquem a qualidade da lavagem é fundamental remover os restos de comida dos pratos (ossos, palitos, os restos de carne e de vegetais).
Evite passar a loiça por água antes de a colocar na máquina.
Se os tachos, as panelas e os pratos de ir ao forno se apresentarem muito sujos, com restos de comida agarrados, será aconselhável põ-los de molho antes de os meter na máquina.
Como usar o cesto superior
O cesto superior dispõe de duas prateleiras móveis, presas às partes laterais do cesto, e que podem ser colocadas em duas posições: ao alto ou deitadas. Quando estão deitadas estas duas prateleiras podem ser utilizadas para colocar châvenas de chá ou de café, facas e talheres de cozinha. Os copos de pé podem ser pendurados nas extremidades das prateleiras com toda a segurança.
Por baixo destas prateleiras podem ser colocados copos, chávenas, pires e pratos de sobremesa.
Os pratos de sopa e os pratos rasos poderão ser colocados com as prateleiras ao alto.
Os pratos deverão ser colocados na vertical, com a parte de trás virada para o fundo da máquina, devendo ser deixado espaço suficiente entre os pratos para que a água circule livremente.
A fim de tirar o melhor proveito possível da capacidade do cesto será aconselhável colocar os pratos do mesmo tamanho uns ao pé dos outros.
Os pratos tanto poderão ser colocados numa fila única (fig. 13) como em duas filas (fig. 14).
Os pratos maiores (com um diâmetro de aproximadamente 270 mm) deverão ser colocados ligeiramente inclinados para trás a fim de facilitar a introdução do cesto na máquina.
As saladeiras e outras taças ou caixas de plástico deverão também ser colocadas no cesto superior. Convém colocá-las de modo a que os jactos de água não as virem.
O cesto superior foi concebido de modo a proporcionar uma grande flexibilidade de utilização, podendo levar o máximo de 24 pratos em duas filas, o máximo de 30 copos em cinco filas ou uma carga mista.
Como usar o cesto inferior
No cesto inferior deverão ser colocados tachos e panelas, pratos de ir ao forno, leminas, saladeiras, tampas, travessas, pratos rasos, pratos de sopa e talheres de cozinha (conchas, colheres de pau, etc.).
Arrume os talheres no respectivo recipiente de plástico, com o cabo para baixo.
Coloque o recipiente para os talheres no cesto inferior da máquina (flg. 15), assegurando-se de que não esteja a impedir o movimento dos braços rotativos.
Cesto superior (fig. 13)
A = Pratos de sopa
B = Pratos rasos
C = Pratos de sobremesa
D = Pires
E = Chávenas
F = Copos
Cesto superior (fig. 14)
A = Pratos de sopa
B = Pratos rasos
C = Pratos de sobremesa
D = Pires
E = Chávenas
E - Conos com pé
G = Copos
H = Cesto de um compartimento para talheres
Cesto inferior (fig. 15)
A = Panela de tamanho médio
B = Panela de tamanho grande
C = Frigideira
D = Tampas
E = Terrinas, travessas
F = Talheres
G = Pratos de Ir ao forno
Para se obterem os melhores resultados de lavagem é condição essencial carregar a loiça na máquina de forma correcta e racional.
H = 1 + 1 colheres grandes
I = 3+3+3+3 colheres de sobremesa
I = 3+3+3+3 colheres de chá
Cesto inferior (fig. 17)
M = 8 + 4 pratos de sopa
N = 11 + 1 pratos rasos
0 - 12 pratos de sobremesa
B - Travocra
P = Havessa
Q = Taineres
Cesto para talheres (fig. 22)
Coloque os compartimentos laterais na posição inferior e encha-os com 6+6 facas; no espaço restante coloque talheres, com o cabo virado para baixo, tendo o cuidado de não colocar dois diferentes tipos de talheres no mesmo compartimento.
Cesto para talheres (fig. 23)
O cesto para talheres é composto por duas partes destacáveis que possibilitam vários tipos de carregamento dos talheres. As duas partes podem ser separadas deslizando a secção esquerda em sentido contrário da secção direta.
Cesto superior para lavagem de 1/2 carregamento
1/2 carregamento misto (fig. 18)
A = copos
B = châvenas de café ou de chá
C = pratos de sopa
D = pratos rasos
E = pratos de fruta
F = pires de café, chá, etc.
G = tachos com cabo
H = tampas
I = frigideiras
L = tacas médias
M = taças pequenas
1/2 carregamento standard (fig. 19)
A = 6 copos
B = 5 + 1 chávenas de café ou de chá
C = travessas
D = 6 pratos de sopa
E = 6 pratos rasos
F = 6 pratos de fruta
G = 6 pires de café ou de chá
H = taças médias
Os talheres deverão ser colocados dentro do cesto, em plástico, o qual por sua vez se encontra no cesto inferior.
Informações para os laboratórios de ensaio Programa comparativo geral
(vide selecção de programas)
Norma IEC 436:
1) Posição do cesto superior: inferior
2) Carga normal
3) Regulação do abrilhantador: 3
4) Quantidade de detergente:
- 5 gr para a pré-lavagem
- 25 gr para a lavagem.
Norma EN 50242:
1) Posição do cesto superior: Inferior
2) Carga normal
3) Regulação do abrilhantador: 3
4) Quantidade de detergente:
- 30 gr para a lavagem.
Colocação do detergente e do abrilhantador Colocação do detergente
É de grande importância utilizar um detergente específico para máquinas de lavar lolça, quer seja em pó, líquido ou em forma de pastilhas.
Os detergentes que não são adequados para as máquinas de lavar loiça (como, por exemplo, os detergentes para a lavagem de loiça à mão) não contêm os ingredientes adequados à lavagem de loiça na máquina e Impedem o correcto funcionamento da máquina.
Lavagem normal
O recipiente para o detergente para a lavagem encontra-se do lado de dentro da porta (fig. A "2"). Se, por qualquer motivo, a tampa do recipiente ficar fechada, para a abrir basta agir sobre o botão de fecho. No fim dos programas de lavagem a tampa fica sempre aberta, pronta para a utilização seguinte. A dose de detergente pode variar em função do grau de sujidade e do tipo de loiça a lavar. Em geral, recomendamos a utilização do 20 + 30 gr de detergente na secção de lavagem do compartimento do detergente 1 (Fig.9).
Depois de ter deitado o detergente no respectivo recipiente, tape-o com a respectiva tampa.
Como os detergentes não são todos iguais, consulte também as instruções inscritas na embalagem do detergente. Recordamos que uma quantidade insuficiente de detergente provoca uma má remoção da sujidade, enquanto que uma quantidade excessiva de detergente, além de não melhorar os resultados da lavagem, representa um desperdício. A utilização das quantidades adequadas de detergente - nem detergente em excesso nem detergente a menos - representa um contributo para a defesa do meio ambiente.
Lavagem intensiva
Se escolher o programa de lavagem intensiva há que acrescentar uma quantidade adicional de detergente (20 gr - cerca de 1 colher de sopa) na secção de pré-lavagem do compartimento do detergente 2 (Fig.10).
Para o programa universal acrescente uma quantidade adicional de 5 gr de detergente.
Este detergente deverá ser colocado directamente na secção de pré-lavagem do compartimento do detergente 2.
Colocação do aditivo (abrilhantador)
O compartimento para aditivos encontra-se do lado direito do compartimento para detergente, e tem capacidade para aproximadamente 130 ml de líquido (fig. A "3"). Rode a tampa (B) no sentido inverso dos ponteiros do relogio e coloque o líquido (preparado para durar várias lavagens) até ao nível máximo (Fig.11). Recoloque a tampa.
O aditivo, que é automaticamente despejado durante o último ciclo de enxaguamento, contribui para uma secagem mais rápida da loiça, prevenindo a formação de manchas e a acumulação de resíduos opacos.
O nível do aditivo pode ser controlado através do visor situado no centro do dispositivo (A).
Regulação do doseamento do aditivo de 1 a 6
O regulador encontra-se sob a tampa (B) (Use uma moeda para o rodar).
A posição aconselhada é a 3 (Fig.12).
O teor de calcário da água manifesta-se quer através da presença de incrustações, quer através do grau de secagem. E fundamental regular o doseamento do aditivo de forma conveniente, para que os resultados sejam sempre os melhores.
Se a loiça parecer estar riscada, dever-se-á seleccionar uma posição mais baixa, e, se a loiça apresentar manchas ou resíduos brancos, dever-se-á seleccionar uma posição mais elevada.
CHEIO
escuro
VAZIO
claro
Limpeza dos filtros
O conjunto de filtragem (fig. A "4") é constituído pelos seguintes elementos: um reciplente central, que retém as partículas de sujidade de maiores dimensões, um crivo plano, que filtra continuamente a água da lavagem, um microfiltro, instalado por baixo do
crivo, que retém as partículas de dimensões mais reduzidas, assegurando um enxagua- mento perfeito da lolça.
Para assegurar sempre a obtenção de excelentes resultados da lavagem, deverá verificar e limpar os filtro a seguir a cada lavagem. Para remover o conjunto de filtragem terá apenas de rodar a respectiva pega no sentido contrário ao dos ponteiros do relógio (fig. 5).
Para maior facilidade de limpeza, o recipiente central pode ser retirado (fig. 6).
Remova o crivo (fig. 7) e lave todo o conjunto debaixo de um jacto de água limpa. Se necessário, poderá servir-se de uma escova pequena para limpar melhor o filtro.
No caso dos modelos equipados com o micro-filtro autolimpante, a manutenção do conjunto de filtragem torna-se ainda mais simples, só sendo necessário verificar este conjunto de filtragem de duas em duas semanas. No entanto, a seguir a cada lavagem será conveniente certificar-se de que o recipiente central do conjunto de filtragem e o crivo não estão entupidos.
NOTA: Depois de limpar os diversos componentes do conjunto de filtragem deverá sempre certificar-se de que os voltou a montar devidamente e de que o crivo ficou correctamente instalado, de forma a ficar perfeitamente encaixado, no fundo da cuba da máquina.
Deverá igualmente certificar-se de que o conjunto de filtragem ficou devidamente aparafusado (não se esqueça de que, para o aparafusar, terá de o rodar no sentido dos ponteiros do relógio), na medida em que uma Instalação errada ou Incorrecta do conjunto de filtragem prejudica a eficácia da máquina de lavar lolça.
Atenção: Nunca utilize a máquina de lavar loiça sem os filtros estarem instalados.
Conselhos práticos
Seleção do programa
Esta máquina de lavar lolça coloca à sua disposição uma vasta gama de programas de lavagem que se adaptam às várias exigências de sujlidade e de tipos de lolça a lavar.
Consulte a "Tabela de Programas" anexa ao presente manual para escolher o programa que melhor se adapte às suas necessidades.
Sugestões úteis
Ao descarregar a máquina, comece por descarregar a loiça do cesto inferior, pois evitará assim que caiam eventuais gotas do cesto superior para o inferior. Se pretender deixar a loiça na máquina durante algum tempo, abra ligeiramente a porta, permitindo assim a circulação do ar e favorecendo a secagem da loiça.
Como ECONOMIZAR água, detergente e energia:
1) Se só quiser lavar a loiça quando a máquina estiver completamente cheia, coloque a loiça na máquina a seguir a cada refeição, até que a máquina fique cheia. Se quiser, e para remover a malor sujlidade da loiça e não deixar os restos de comida secarem até à lavagem, efectue uma PRÉ-LAVAGEM A FRÍÓ. Assim, só terá de programar a máquina para uma lavagem completa quando ela estiver cheia de loiça.
2) Se a loiça não estiver muito suja, ou se quiser lavar a loiça sem que a máquina esteja completamente cheia, opte pelo programa ECONÓMICO. Reja-se pelas indicações constantes da Tabela de Programas.
Como obter os melhores RESULTADOS de lavagem:
1) Coloque a loiça na máquina com as aberturas voltadas para baixo.
2) Se possível, evite que as peças de loiça e os utensílios fiquem encostados uns aos outros. Uma arrumação correcta da loiça contribuirá para a obtenção dos melhores resultados possíveis.
3) Antes de meter a loiça na máquina remova os restos de comida (ossos, espinhas de peixe, restos de carne ou de legumes, resíduos de café, cascas de fruta, cinza de cigarros, etc.) que poderiam entupir o sistema de despejo da máquina e os bicos de aspersão dos braços rotativos da máquina.
4) Depois de meter a loiça na máquina, assegure-se que os braços rotativos não fiquem presos, podendo girar livremente.
5) Os tachos, as panelas e os outros utensilos que apresentem restos de comida muito agarrados ou queimados deverão ser postos de molho com água e detergente para a máquina.
6) Para que as pratas fiquem perfeitamente lavadas na máquina será necessário:
a) Passá-las por água imediatamente a seguir a serem utilizadas, em especial se tiverem sido utilizadas para servir ou comer pratos com molhos (mayonnaise, etc.), ovos, peixe, etc.:
b) não lhes deitar detergente directamente para cima;
c) não as deixar entrar em contacto com outros metais.
Como FAZER se:
1) Tlver de parar a máquina e abrir a porta para introduzir mais loiça a lavar durante a fase central da lavagem: desligue a máquina com o botão de ligar/desligar O/I, abra a porta e coloque a loiça a lavar na máquina. Volte a fechar a porta e espere 3 minutos antes de voltar a ligar a máquina com o botão de ligar/desligar O/I.
Loiça e utensílios que não devem ser lavados na máquina:
É sempre bom recordar que nem todos os tipos de loiça e de utensílicos podem ser lavados na máquina. Os objectos e utensílios de termoplástico, que disponham de pegas de madeira ou de plástico, os tachos com pegas de madeira, os utensílios em alumínio, de cristal ou de vidro de chumbo só poderão ser lavados na máquina se o respectivo fabricante assim o indicar.
Como as decorações de alguns tipos de loiça têm tendência para desaparecer na máquina, será recomendável experimentar primeiro lavar uma só peça desse serviço. Só depois de se certificar de que a decoração não sai ou não perde cor se a loiça for lavada na máquina é que deverá lavar todo o serviço na máquina.
Nunca lave objectos de prata em conjunto com objectos de aço inoxidável: A reacção química que se desencadeia pelo contacto dos dois tipos de metal poderá danificar irremediavelmente os objectos.
IMPORTANTE:
Antes de lavar pela primeira vez um objecto ou utensílio novo na máquina deverá certificar-se de que o mesmo pode realmente ser lavado na máquina.
Limpeza e manutenção
O exterior da máquina pode ser limpo com um produto de limpeza não abrasivo, adequado à limpeza de superfícies esmaltadas.
A sua máquina de lavar loiça não requer cuidados especiais de manutenção, pois o seu interior é autolímpante. Limpe regularmente a guarnição de borracha da porta com um pano húmido, a fim de remover eventuais restos de comida ou de aditivo. Recomenda-se que proceda à remoção periódica de eventuais depósitos de calcário ou de lixo, procedendo a uma lavagem com a máquina vazia. Nesse caso, delte um copo de vinagre no fundo do interior da máquina, e seleccione um programa de lavagem delicada.
Se, tendo procedido previamente à limpeza do filtro, a loiça e as panelas parecerem não ter sido devidamente lavadas ou enxaguadas, verifique se todos os orifícios dos braços rotativos de lavagem (fig. A "5") se encontram desobstruídos, isto é, se não estão tapados por restos de comida.
Se os orificios estiverem obstruidos, proceda da seguinte forma:
Para remover o braço rotativo superior terá de o rodar até ficar alinhado com a paragem indicada pela seta (fig. 1b). Em seguida, empurreo para cima e, mantendo-o empurrado para cima, rode-o no sentido dos ponteiros do relógio para o desaparafusar. Para o voltar a montar, execute estas operações certificando-se porém de que, desta vez, roda o braço rotativo no sentido contrário ao dos ponteiros do relógio (para o aparafusar). Para remover o braço rotativo inferior basta puxá-lo para cima (fig. 2).
- Uma vez desmontados os braços rotativos, lave-os debaixo de um jacto de água limpa para eliminar qualquer obstrução dos orifícios de pulverização de água. - Depois de os ter lavado, volte a colocar os braços rotativos na mesma posição, não se esquecendo de colocar o braço rotativo superior na posição de paragem e de o aparafusar completamente.
Tanto o revestimento interior da porta, como o revestimento interior da máquina são feltos de aço inoxidável; no entanto, se surgirem manchas de oxidação, tal ficará provavelmente a dever-se ao elevado teor de sais de ferro da água. Estas manchas poderão ser removidas
com um detergente ligeiramente abrasivo; nunca utilize produtos à base de cloro, de palha de aço, etc.
(depois de concluído o ciclo de lavagem)
Depois de concluído qualquer ciclo de lava-gem, é essencial fechar a alimentação de água e desligar a máquina com a tecla de ligar/desligar. Se não pretender utilizar a sua máquina durante algum tempo, é conveniente observar as seguintes regras:
- Execute um ciclo de lavagem com a máquina vazia, mas com detergente, a fim de limpar eventuals depósitos existentes na máquina.
- Desligue a ficha do cabo de alimentação eléctrica da máquina da tomada de alimentação de corrente.
- Feche a tomeira de alimentação de água.
- Encha o reservatório do aditivo de lavagem.
- Deixe a porta aberta.
- Deixe o interior da máquina limpo.
- Sempre que a máquina ficar núm ambiente com temperaturas inferiores a O°C, a água que fica nas mangueiras e no interior dos sistemas da máquina poderá congelar. Nesse caso, e antes de colocar a máquina novamente em funcionamento, deverá fazer com que a temperatura ambiente suba acima dos O°C e esperar 24 horas antes de ligar a máquina.
Detecção de pequenas avarias
Atenção:
Antes de remover qualquer cesto deverá sempre: 1. Rodar o selector de programas até à posição STOP.
- Desligar a ficha do cabo de alimentação de corrente da tomada.
Se a sua máquina não funcionar em condições, ou se deixar totalmente de funcionar, agradecemos que, antes de contactar os Serviços de Assistência Técnica, proceda às seguintes verificações:
AVARIA CAUSA PROVÁVEL ACCÃO NECESSÁRIA
| 1 - A máquina não funciona | A máquina não está ligada à corrente | aLigue a máquina à corrente |
| A tecla de ligar / desligar não fol premida | Pressione a tecla | |
| Porta mal fechada | Fecha a porta | |
| Falha de alimentação de corrente | Verifique | |
| 2 - A máquina não mete água | Vide ponto (1) | Verifique |
| Torneira fechada | Abra a torneira | |
| Seleção Incorrecta de programa | Volte a seleccionar o programa | |
| Mangueira de admissão dobrada ou torcida | Endireite-a | |
| O filtro existente na mangueira de admissão está entupido | Limpe o filtro colocado na extremidade da mangueira de admissão | |
| 3 - A máquina não despeja água | Mangueira de esgoto dobrada ou torcida | Endireite a mangueira |
| Filtro obstruído | Verifique filtro | |
| Mangueira de descarga com extensão incorrecta | Slga rigorosamente as instruções relativas à ligação da mangueira de descarga | |
| O respiradouro do sistema de descarga na parede não está ao ar | Consulte um técnico qualificado | |
| 4 - A máquina despeja água constantemente | Mangueira de esgoto numa posição demasiado baixa | A mangueira tem de estar a uma allura mínima de 40 cm |
| 5 - Não se ouvem os braços rot. de lavagem rodar | Quantidade excessiva de detergente | Reduza quantidade. Use detergente próprio |
| Movimento dos braços impedido por algum objecto | Verifique | |
| Placa / parte central do filtro muito sujos | Verifique | |
| 6 - Nas máquinas equipadas com unidade electrônica amacladora sem mostrador: indicador luminoso “eco” e indicador luminoso “n° 1”, acompanhados por um sinal sonoro. | Torneira de admissão de água fechada | Desligue a máquina. Abra a torneira. Voite a reiniclar o ciclo de lavagem. |
AVARIA CAUSA PROVÁVEL ACÇÃO NECESSÁRIA
| 7- Nas máquinas equipadas com unidade electrónica amaciadora com mostrador; no mostrador é apresentada a indicação “E1”, acompanhada por um sinal sonoro | Torneira de admissão de água fechada | Desligue a máquina.Abra a torneira.Volte a reiniciar o ciclo de lavagem. |
| 8 - A loiça colocada na máquina só está parcialmente lavada | Vide ponto (5) | Verifique |
| Fundo das panelas não foi devidamente lavado | Restos de comida presos ao fundo devem ser amolecidos antes da lavagem | |
| Bordas das panelas mal lava-das | Coloque-as noutra posição | |
| Braços de lavagem parcialmente obstruídos | Retire braços, soltando porcas de fixação e lavando-os sob jacto do água | |
| Loiça mal arrumada | Não encoste os objectos uns aos outros | |
| Extremidade da mangueira de descarga imersa em água | A extremidade da mangueira de descarga não deve ficar a tocar na água que foi despejada | |
| Quantidade de detergente mal doseada, detergente já velho ou endurecido | Aumente a quantidade de detergente utilizada em função da sujidade da loiça ou substitua o detergente | |
| A tampa do recipiente para o sal não ficou bem fechada | Aparafuse a tampa até ao fim | |
| O programa de lavagem selec-clonado é demasiado suave | Escolha um programa mais enérgico | |
| A loiça colocada no cesto inferior não foi lavada | Prima a tecla de meia carga | |
| 9 - A loiça apresenta manchas brancas | Água demasiado dura | Verifique o nível de sal e aditivo.Caso as manchas não desapa-reçam, contacte os Serv. de Ass. Técnica |
| 10 -A máquina faz multo barulho durante a lava-gem | Os objectos a lavar batem uns contra os outros | Arrume melhor a loiça |
| Os braços rotativos batem de encontro à loiça | Arrume melhor a loiça | |
| 11 - A loiça não ficou bem seca | Má circulação de ar | Abra ligeiramente a porta da máquina no fim do programa a fim de favorecer a circulação do ar |
N.B.: Se, em consequência de alguma das situações acima descrifas, a máquina não lavar devidamente a loiça, será necessário remover manualmente os depósitos eventualmente existentes na loiça, pois o ciclo final de secagem endurece esses depósitos, sendo assim impossível serem removidos através de uma nova lavagem na máquina.
Se, depois de efectuadas as verificações acima referidas, a máquina continuar a não trabalhar em devidas condições ou continuar avariada, agradecemos que entre em contacto com o Centro de Assistência Técnica, mais próximo. Ao fazê-lo, deverá indicar o modelo da sua máquina, que consta quer da placa de características colocada na parte de dentro da porta, em cima, quer do certificado de garantia ou da factura. O fornecimento destas informações permite resolver mais rapidamente o seu problema.
Salvaguardam-se erros e alterações!
O fabricante declina toda e qualquer responsabilidade por quaisquer grahas, incorreções ou erros deste manual de instruções. O fabricante reserva-se ainda o direito de proceder a quaisquer alterações ou modificações nos aparelhos, conforme necessário, sem alterar as suas características essenciais.
Salvaguardam-se erros e alterações!
O modelo e características indicados nesta folha podem ser alterados sem qualquer aviso.
