Tipo de produto	Ventilador de pé metálico
Marca	Koenic
Modelo	KTF 2221 M
Diâmetro das pás	9 polegadas (aproximadamente 23 cm)
Potência nominal	25 W
Tensão nominal	220-240 V~, 50 Hz
Classe de proteção	II
Peso	Aproximadamente 1,4 kg
Fluxo de ar máximo	16,0 m³/min
Consumo elétrico em funcionamento	25 W (máx.)
Consumo em espera	0 W (sem tensão)
Nível de potência sonora	53 dB(A)
Velocidade máxima do ar	2,9 m/s
Velocidades disponíveis	2 (Baixo I, Alto II)
Ajuste de inclinação	Sim, ângulo ajustável
Grade de proteção	Sim, dianteira e traseira
Uso recomendado	Interno, doméstico
Limpeza	Pano macio, detergente suave; não imergir
Segurança	Desligar antes da limpeza; não deixar sem vigilância; fora do alcance de crianças <8 anos
Conteúdo da embalagem	1 ventilador, 1 guia do usuário

Perguntas frequentes - KTF 2221 M Koenic

Como montar o ventilador?

Coloque o ventilador em uma superfície estável e plana. Conecte o plugue de alimentação a uma tomada elétrica adequada. Nunca opere o ventilador sem o pé ou na posição horizontal.

Como ajustar a velocidade do ventilador?

Use os botões de controle: pressione I para velocidade baixa e II para velocidade alta. Pressione o botão de parada para desligar.

Como limpar o ventilador?

Antes da limpeza, deixe o ventilador parar completamente e desconecte-o. Desmonte a grade dianteira e as pás conforme as instruções (fig. 5 a 9). Limpe com um pano macio e detergente suave, se necessário. Não imergir em água nem usar solventes ou abrasivos. Seque todas as peças antes de remontar.

Pode-se usar o ventilador ao ar livre?

Não, o ventilador foi projetado apenas para uso interno, em local não úmido. Nunca o use ao ar livre ou em local muito úmido.

O que fazer se o ventilador não funcionar?

Verifique primeiro se o plugue está corretamente conectado e se a tomada está energizada. Se o problema persistir, não tente consertar sozinho: entre em contato com um reparador autorizado.

Como ajustar a inclinação do ventilador?

O ventilador pode ser inclinado no ângulo desejado ajustando manualmente a cabeça. Consulte a fig. 4 do manual.

As crianças podem usar o ventilador?

Este produto pode ser usado por crianças maiores de 8 anos sob supervisão. As crianças não devem brincar com o aparelho. A limpeza e manutenção não devem ser realizadas por crianças sem supervisão. Mantenha o aparelho e seu cabo fora do alcance de crianças menores de 8 anos.

Como guardar o ventilador?

Guarde o ventilador em local limpo, seco e fresco, fora do alcance de crianças e animais domésticos. Recomenda-se manter a embalagem original para armazenamento.

O ventilador faz barulho, isso é normal?

O nível máximo de ruído é de 53 dB(A), o que é normal para um ventilador deste tipo. Se o barulho se tornar excessivo ou incomum, verifique se as pás não estão obstruídas ou se o ventilador está bem montado.

Onde encontrar peças de reposição?

Para qualquer peça de reposição ou reparo, entre em contato com um serviço de assistência técnica autorizado. Não tente substituir peças como o cabo de alimentação por conta própria.

MANUAL DE UTILIZADOR KTF 2221 M Koenic

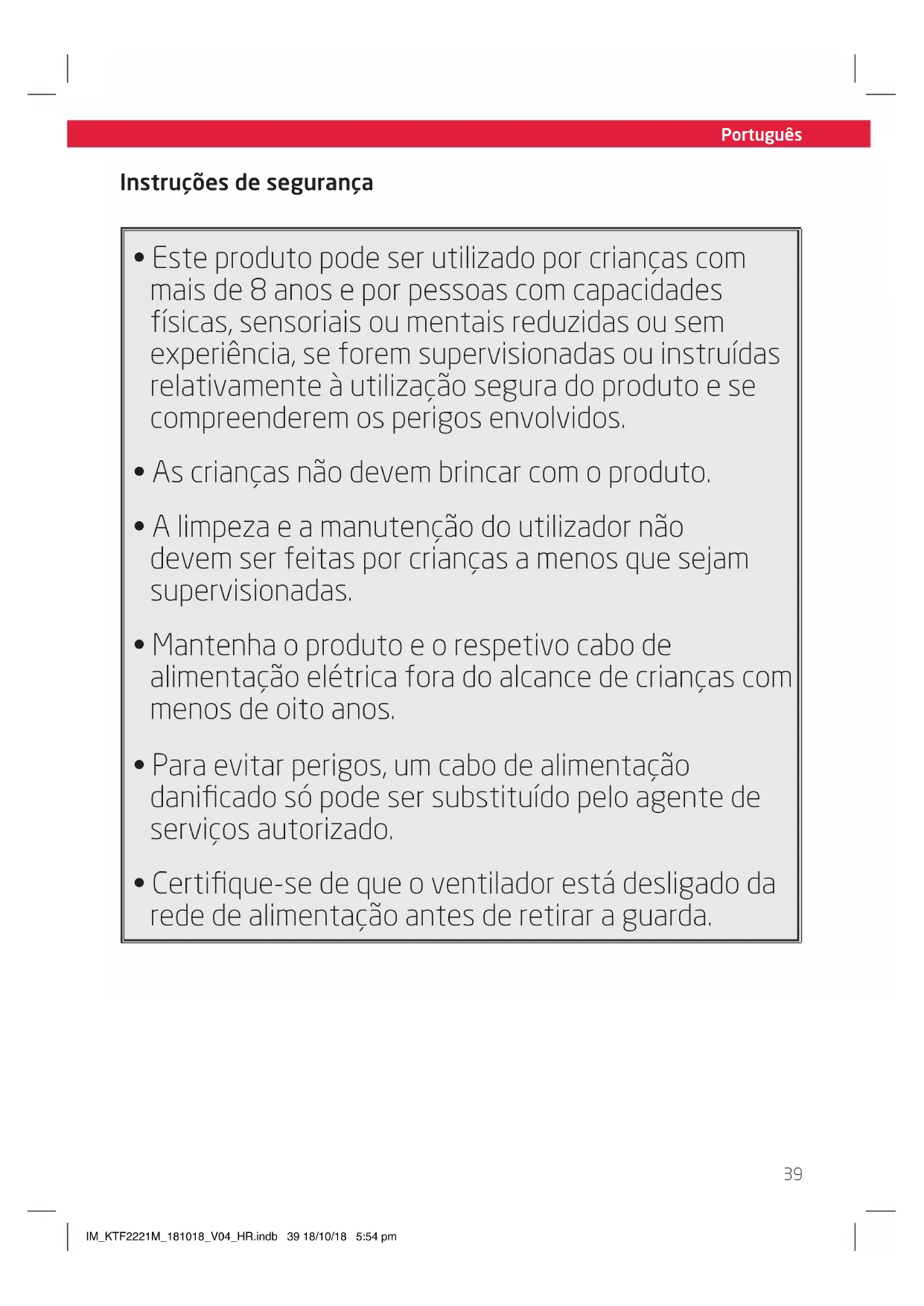

Instruções de segurança

• Este produto pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência, se forem supervisionadas ou instruídas relativamente à utilização segura do produto e se compreenderem os perigos envolvidos.
• As crianças não devem brincar com o produto.
• A limpeza e a manutenção do utilizador não devem ser feitas por crianças a menos que sejam supervisionadas.
• Mantenha o produto e o respetivo cabo de alimentação elétrica fora do alcance de crianças com menos de oito anos.
• Para evitar perigos, um cabo de alimentação danificado só pode ser substituído pelo agente de serviços autorizado.
• Certifique-se de que o ventilador está desligado da rede de alimentação antes de retirar a guarda.

Português

Instruções de segurança

• Leia atentamente este manual do utilizador antes da primeira utilização e ceda-o juntamente com o produto. Preste atenção aos avisos existentes no produto e no manual do utilizador. Contém informações importantes para a sua segurança, bem como para a utilização e manutenção do equipamento.
• Utilize o produto apenas para o fim a que se destina e com os acessórios e componentes recomendados. A utilização indevida ou incorreta pode dar origem a perigos.
• Nunca deixe o produto sem supervisão enquanto estiver ligado.
• Não coloque objectos pesados sobre o produto.
• Nunca mergulhe peças eléctricas do produto na água durante a respectiva limpeza ou funcionamento. Nunca segure o produto debaixo de chuva.
• Não tente reparar o produto por si próprio, sob nenhuma circunstância (por exemplo, danos no cabo de alimentação, se o produto cair, etc.). Para fins de assistência e reparação, contacte um agente de assistência autorizado.
• A tensão do sector tem de corresponder às informações na etiqueta de classificação do produto.
• Apenas ao retirar a ficha do produto da tomada poderá interromper totalmente a alimentação. Certifique-se de que a ficha de alimentação está em boas condições de funcionamento.
• Evite danos no cabo de alimentação que possam ser originados por nós ou pelo contacto com extremidades pontíagudas.
• Mantenha este produto, incluindo o cabo de alimentação, longe de todas as fontes de calor como, por exemplo, fornos, placas quentes e outros dispositivos/objectos que produzam calor.

• Desligue apenas o cabo de alimentação através da respectiva ficha. Não puxe o cabo.

• Desligue o produto quando este não estiver a ser utilizado, em caso de funcionamento incorrecto, antes de ligar ou remover acessórios e antes de cada limpeza.

• Utilize este produto apenas em áreas internas e secas e nunca no exterior.
• Coloque o produto numa superfície plana, forte e anti-deslizante.
• Nunca utilize, exponha nem coloque o produto junto de:

- luz solar direta e pó;

- fogo (lareiras, grelhadores, velas), água (salpicos de água, jarras, lagos, banheiras) ou humidade intensa.

• Este produto não é adequado para uso comercial. Foi concebido apenas para uso doméstico.
• Não remova a protecção nem insira nenhum objecto durante o funcionamento.
• Antes de limpar, permita sempre que o produto pare totalmente e desligue-o da tomada.
• Para evitar o sobreaquecimento, não tape o produto.
• As crianças pequenas e as pessoas mais velhas não devem ser expostas às correntes de ar frio durante muito tempo.
• Mantenha o produto longe de objectos soltos, como plantas, cortinas, etc.
• O produto só pode ser ligado à tomada depois de ser totalmente montado.
• Siga as instruções no capítulo Limpeza e cuidado.

Parabéns!

Agradecemos a aquisição de um aparelho KOENIC. Leia este manual cuidadosamente e guarde-o para consultas futuras.

Utilização prevista

O produto destina-se apenas para circulação do ar da sala. Utilize-o apenas de acordo com estas instruções. Qualquer outra utilização poderá originar danos no produto ou ferimentos. A Imtron GmbH não assume qualquer responsabilidade por danos provocados no produto, por danos de propriedade ou por lesões pessoais resultantes do uso descuidado ou inadequado do produto ou da utilização do produto que não esteja de acordo com a finalidade especificada pelo fabricante.

Antes de utilizar pela primeira vez

Remova o produto e os acessórios com cuidado da embalagem original. Recomenda-se que guarde a embalagem original para armazenamento. Se pretender eliminar a embalagem original, cumpra os regulamentos legais aplicáveis. Se tiver qualquer questão relativamente à eliminação correcta, contacte o seu centro de gestão de resíduos local. Inspeccione o conteúdo fornecido e verifique se está completo e sem danos. Se o conteúdo fornecido estiver incompleto ou com danos, contacte imediatamente o seu ponto de venda. Depois de desembalar, consulte o capítulo Limpeza e cuidado.

Não elimine o aparelho no lixo doméstico não separado. Retorne-o a um ponto de recolha destinado à reciclagem de lixo electrónico (WEEE). Dessa forma, estará ajudando a preservar recursos e proteger o meio ambiente. Para mais informações, entre em contacto com o seu revendedor ou asautoridades locais.

Se os eletrodomésticos forem descartados para aterros ou lixeiras, pode ocorrer a fuga de substâncias perigosas para os lençóis freáticos e entrarem na cadeia alimentar, o que pode danificar a sua saúde e bem-estar.

Conteúdo

Tensão nominal : 220 - 240 V\~, 50 Hz Potência nominal : 25 W Classe de protecção : II Diâmetro da ventoinha : 9" Peso : aprox. 1,4 kg

Informações sobre o produto de acordo com (EU) No. 206/2012

Descrição Símbolo Valor Unidade
Caudal máximoda ventoinha	F 16,0 m		^3 /min
Entrada de potência da ventoinha	P 21,5 W
Valor de serviço S	v	0,7 (m	^3 /min)/W
Consumo em vigília	P_SB	--	W
Alimentação desligada	P_OFF	0	W
Nível de potência de som da ventoinha	L_WA	53	dB(A)
Velocidade máxima do ar	c	2,9	m/s
Norma de medição para valor de serviço	IEC 60879:1986 (corr. 1992)
Detalhes de contacto para obtermais informações	Imtron GmbHWankelstraße 5,85046Ingolstadt, Germany

Controlos E Componentes

A Protecção frontal
B Lâmina da ventoinha
c Protecção traseira
D Suporte
€ Cabo de alimentação
f Botões de controlo (I O II)
G Parafuso (4x)

Português

Instalação

Fig. 1 Coloque o produto numa superfície estável e nivelada.

Fig. 2 Ligue o cabo de alimentação a uma tomada eléctrica adequada.

Atenção

O produto não pode funcionar sem o suporte ou numa posição horizontal.

Funcionamento

Fig. 3 Para ligar a ventoinha, prima I / II. Para a desligar, prima O

○	Ligar
I	Baixo
II	Alto

Fig. 4 Ajuste a ventoinha no ângulo pretendido.

Atenção

A protecção tem de estar totalmente fechada durante o funcionamento do produto. Durante o funcionamento, não coloque os dedos nem outros objectos na protecção.

Limpeza e cuidado

Atenção

Antes de limpar, deixe sempre que o aparelho pare totalmente e desligue-o da tomada.

Siga as instruções de desmontagem abaixo.

Fig. 5 Remova os parafusos para desbloquear a proteção.

Fig. 6 Separe a proteção dianteira da proteção traseira.

Fig. 7 Remova os parafusos da ranhura.

Fig. 8 Remova o conjunto das pás da ventoinha do veio do motor.

Fig. 9 Utilize um pano macio para limpar. Se a sujidade ou a contaminação for difícil de remover, utilize um detergente suave.

Nota:

• Não utilize solventes nem abrasivos, utensílios metálicos ou escovas duras para limpar.
• Não mergulhe o ventilador em água ou qualquer outro líquido. Não deixe pingar água sobre ou para o interior da caixa do motor da ventoinha.
• Seque bem todas as peças antes de guardar a ventoinha.

Fig. 10 Depois de limpar, volte a montar todas as peças pela ordem inversa em que as desmontou.

- Guarde o produto num local fresco, seco e limpo, fora do alcance das crianças e animais domésticos.
