MZ-R35 - Leitor MiniDisc SONY - Manual de utilização gratuito

Tipo de produto	Leitor/gravador MiniDisc portátil
Marca	Sony
Modelo	MZ-R35
Dimensões (L x A x P)	111 x 20 x 79 mm
Peso (sem pilha)	190 g
Alimentação	1 pilha AA (1,5 V) ou adaptador de rede (não fornecido)
Autonomia da pilha	Aproximadamente 6 horas (reprodução) / 4 horas (gravação)
Formatos suportados	MiniDisc (gravado e pré-gravado)
Funções principais	Gravação digital (estéreo/mono), reprodução, Salto de faixa, Repetição, Edição de faixas (dividir, combinar, apagar)
Entrada de áudio	Conector Line In (mini jack 3,5 mm), Microfone integrado
Saída de áudio	Conector para fones (mini jack 3,5 mm), Conector Line Out (mini jack 3,5 mm)
Conectividade	Óptico (Toslink) opcional via adaptador
Ecrã	Ecrã LCD retroiluminado
Acessórios fornecidos	Controle remoto com fio, Bolsa de transporte, Pilha AA (demonstração)
Manutenção e limpeza	Limpar o exterior com um pano macio e seco. Não utilizar solventes. Evitar humidade.
Segurança	Não exponha à água ou a temperaturas extremas. Utilize apenas pilhas recomendadas.
Peças sobressalentes e reparabilidade	A bateria e o controle remoto são substituíveis. Consulte um centro Sony autorizado para reparações.

Perguntas frequentes - MZ-R35 SONY

Como inserir um MiniDisc no MZ-R35?

Abra a tampa do leitor deslizando o trinco. Insira o MiniDisc com a etiqueta voltada para cima e feche a tampa até ouvir um clique.

Qual tipo de pilha usar?

Use uma pilha AA alcalina ou recarregável (Ni-MH). Não use pilhas recarregáveis do tipo Ni-Cd.

Como gravar a partir de uma fonte externa?

Conecte a fonte de áudio (ex: leitor de CD) à entrada Line In usando um cabo mini jack. Pressione REC e selecione o modo de gravação (estéreo/mono).

Quanto tempo dura a gravação em modo estéreo?

Um MiniDisc de 80 minutos permite gravar até 80 minutos em modo estéreo padrão (SP) ou 160 minutos em modo monaural (LP).

Posso usar MiniDiscs pré-gravados?

Sim, o MZ-R35 lê MiniDiscs pré-gravados (comerciais) sem problemas.

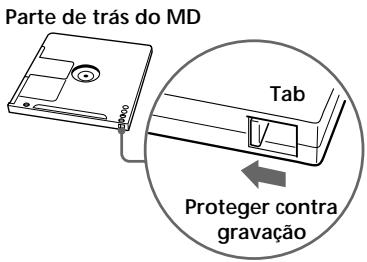

Como proteger uma gravação contra apagamento?

Feche a aba de proteção contra gravação localizada na borda do MiniDisc (posicione a aba para fora).

O que fazer se o leitor não ligar?

Verifique se a pilha está inserida corretamente e não está descarregada. Se usar um adaptador de rede, certifique-se de que está conectado.

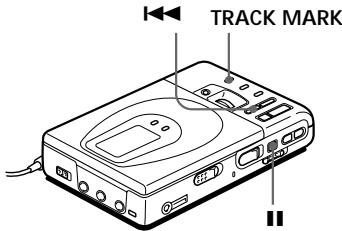

Como dividir uma faixa em duas?

Durante a reprodução da faixa, pressione a tecla DIVIDE no momento desejado. A faixa será dividida em duas faixas distintas.

O controle remoto é indispensável?

Não, todas as funções estão acessíveis no próprio aparelho. O controle remoto oferece conforto adicional durante o transporte.

Onde encontrar o manual de utilização completo?

O manual em formato PDF está disponível para download gratuito em notice-facile.com. Pesquise 'Sony MZ-R35' na barra de pesquisa.

MANUAL DE UTILIZADOR MZ-R35 SONY

Manual de Instruções

Bruksanvisning

Käyttöohjeet FIN

MZ-R35

AVISO

Para evitar risco de incêndio ou choque elétrico, não exponha o aparelho à chuva ou umidade.

Para evitar o risco de incêndios ou de choques elétricos, não exponha o aparelho à chuva ou à humidade.

Para evitar choques elétricos, não abra a caixa. A assistência técnica deve ser efetuada por pessoal qualificado.

O uso de instrumentos ópticos com este produto aumenta o risco de lesões oculares.

A utilização de instrumentos ópticos com este produto aumenta o risco de lesões oculares.

O VENDEDOR NÃO SERÁ, EM NENHUMA CIRCUNSTÂNCIA, RESPONSÁVEL POR QUAISQUER DANOS DIRETOS, ACIDENTAIS OU CONSEQUENCIAIS, DE QUALQUER NATUREZA, OU PERDAS OU DESPESAS RESULTANTES DE QUALQUER PRODUTO DEFEITUOSO OU DA UTILIZAÇÃO DE QUALQUER PRODUTO.

O VENDEDOR NÃO SERÁ, EM NENHUMA CIRCUNSTÂNCIA, RESPONSÁVEL POR QUAISQUER DANOS DIRETOS, ACIDENTAIS OU CONSEQUENCIAIS, DE QUALQUER NATUREZA, OU PERDAS OU DESPESAS RESULTANTES DE QUALQUER PRODUTO DEFEITUOSO OU DA UTILIZAÇÃO DE QUALQUER PRODUTO.

"MD WALKMAN" é uma marca comercial da Sony Corporation.

Bem-vindo ao mundo dos MiniDiscos! Eis algumas das capacidades e funções do novo Gravador de MiniDiscos.

Bem-vindo ao mundo dos MiniDiscos! Eis algumas das capacidades e funções do novo Gravador de MiniDiscos.

• Gravacao de alta fidelidade - gravacao de alta fidelidade com baixo nivel de ruido e de distorcao atraves do jack de entrada optico Digital.

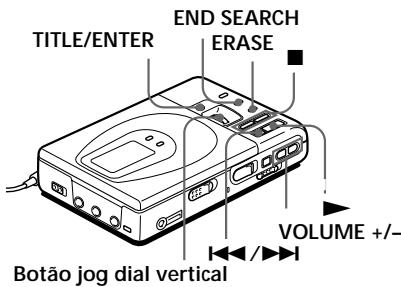

• Botão jog dial vertical — Para selecionar as faixas pretendidas, tudo o que tem a fazer é rodar o botão.
• Gravacao digital sincronizada — O gravador inicia e para automaticamente a gravacao em sincronia com o equipamento digital ligado.
• Conversor de frequência de amostragem — Este conversor permite gravar programas de equipamentos digitais com outras frequências de amostragem, por exemplo, de um sintonizador BS ou de um deck de DAT.
• Gravacao prolongada com som mono — Pode gravar um máximo de 148 minutos, utilizando a gravacao mono.
• Caracteres "Kana" disponíveis — Este aparelho pode utilizar caracteres japoneses "Katakana" para um título ou faixa do disco.

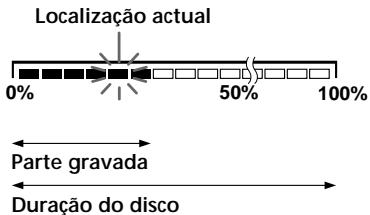

• Indicador de posicao - O visor mostra a posicao actual no disco.
• Funcão de gravacao da data e hora — O relógio integrado grava automaticamente a data e a hora sempre que fizer uma gravacao.
• Funcão de titulo — O visor mostra os títulos do disco e das faixas durante a reprodução/gravação de um MD.

Índices

Gravar um MD imediatamente! 6

Reproduzir um MD imediatamente! 8

Vários métodos de gravação 10

Duas formas de ligar a uma fonte de som 10 Gravar com uma entrada digital 11

Para iniciar/terminar a gravacao com o leitor (Gravacao sincronizada) 11

Gravar a partir de um microfone 12 Gravar em mono para duplicar o tempo normal de gravação 13 Regular manualmente o nível de gravação (Gravação manual) ... 13 Verificar o tempo restante ou a posição de gravação 14 Acertar o relógio para introduzir a hora gravada 16

Vários métodos de reprodução 17

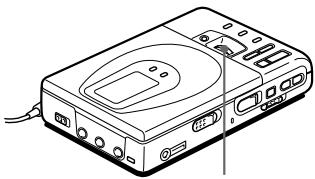

Selecionar diretamente o número ou o nome da faixa 17 Reproduzir faixas repetidamente 17 Intensificar os graves (DIGITAL MEGA BASS) 18 Proteger os seus ouvidos (AVLS) 18 Verificar o tempo restante ou a posição de reprodução 19 Bloquear os comandos (HOLD) 20 Efetuar uma ligação a um sistema estéreo 20

Montar faixas gravadas 21

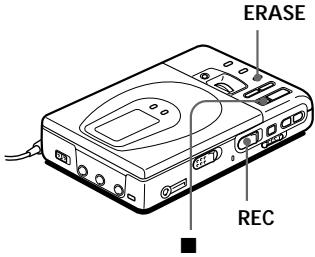

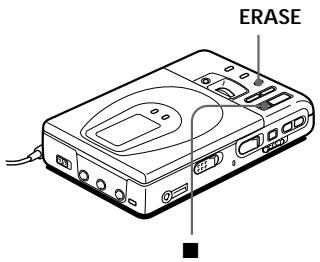

Apagar faixas 21 Para apagar uma faixa 21 Para apagar o disco 21 Adicionar uma marca de faixa 22 Apagar uma marca de faixa 22 Mover faixas gravadas 23 Etiquetar gravações 23

Fontes de alimentação 25

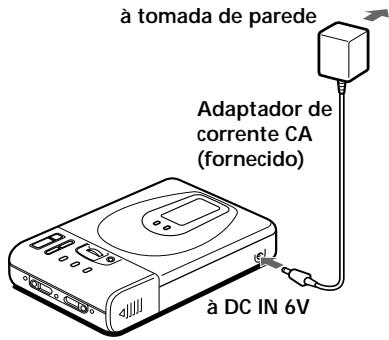

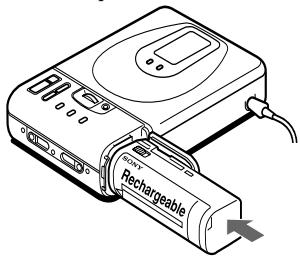

Utilizar uma pilha recarregável de iões de lítio 25

Utilizar pilhas secas 26

Informações adicionais 27

Precauções 27 Deteção de avarias 29 Limitações do sistema 31 32 Especificações 34 O que é um MD? 35 Observar os comandos 37

Gravar um CD imediatamente!

O som proveniente de leitores de CD, gravadores de cassetes, etc., é enviado como um sinal analógico mas é gravado digitalmente como som estéreo. Para gravar a partir de uma fonte digital, consulte "Gravar com uma entrada digital" (página 11).

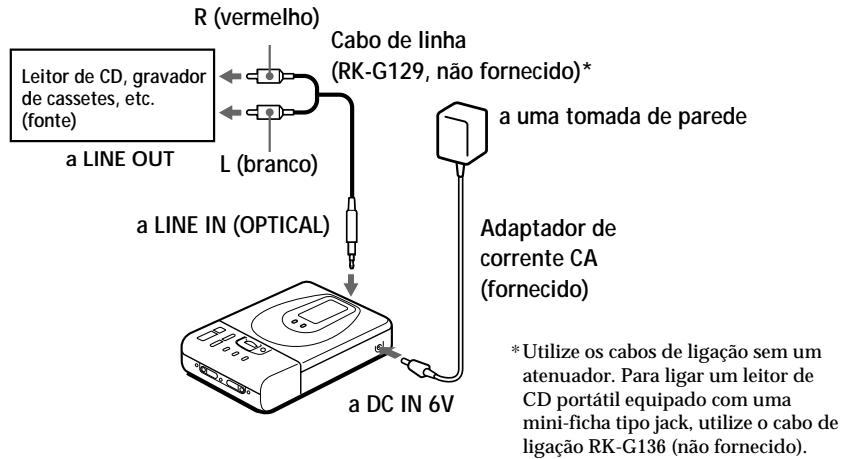

1 Ligações.

2 Introduza um MD "gravável".

① Faça deslizar OPEN e abra a tampa.

② Introduza um MD "gravável" com a etiqueta virada para cima e carregue na tampa para baixo para a fechar.

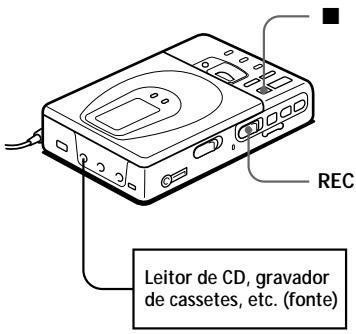

3 Gravar um MD.

① Carregue e faça deslizar REC para a direita. A indentação "REC" acende-se e a gravação é iniciada. ② Reproduza o CD ou a cassete que pretende gravar.

Para parar a gravação, carregue em. As indentações "Toc Edit" piscam durante a gravação dos dados (os pontos de início e de fim da faixa, etc.). Não mova nem abane o gravador, nem o desligue da fonte de alimentação quando a indentação estiver a piscar no visor.

Para	Carregue em
Efectuar uma pausa	1) ■ novamente para CONTurar a gravação.
Gravar a partir do fim da gravação anterior.	END SEARCH e faça deslizar REC.
Gravar uma parte sobre a gravação anterior.	▶,▶ ou ↓ para procurrar o ponto de início da gravação e em ↓ para parar. Em seguida, faça deslizar REC.
Retirar o MD.	■ e abra a tampa.2)

1) No ponto em que carregou em é acrescentada uma marca de faixa; o resto da faixa será tratado como uma faixa nova. 2) Depois de partir a tampa, o ponto onde a gravação deve começar muda para o início da primeira faixa. Verifique no visor o ponto de início da gravação.

Se a gravação não for iniciada

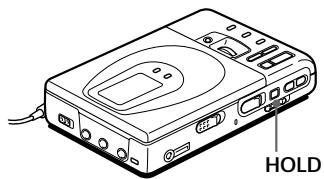

• Verifique se o gravador não está bloqueado (página 20).
• Verifique se o MD não está protegido contra gravações (página 28).
• Não é possível gravar sobre MD "premastered".

• O nível do som gravado é regulado automaticamente.
• Pode controlar o som durante a gravação. Ligue os auscultadores fornecidos com o telecomando a \(\bigcap / \text{REMOTE}\) e regule o volume carregando em VOLUME \(+ / -\) (VOL \(+ / -\) no telecomando). Isto não altera o nível de gravação.

Reproduzir um MD imediatamente!

Para usar o gravador com uma pilha recarregável ou com pilhas secas, consulte "Fontes de alimentação" (páginas 25, 26).

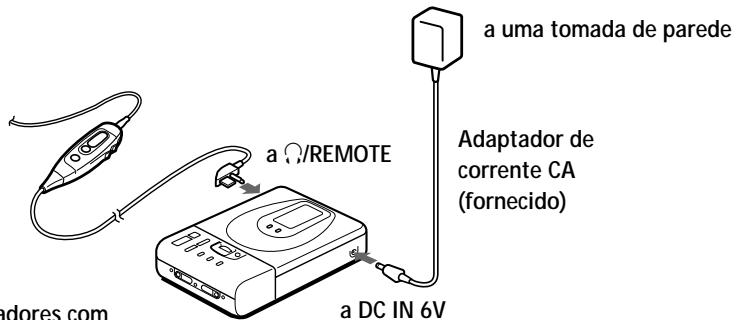

1 Ligações.

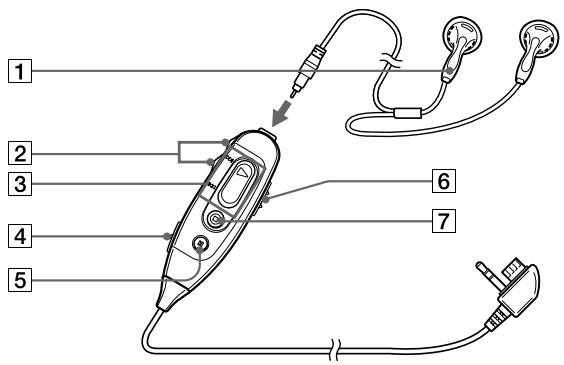

Auscultadores com telecomando (fornecidos)

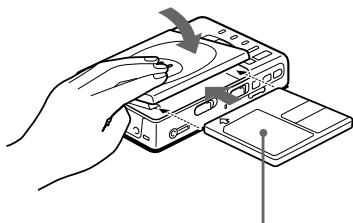

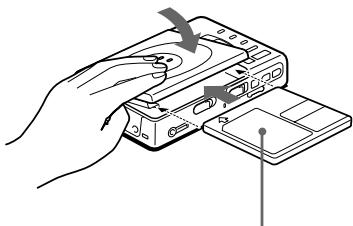

2 Introduza um MD.

① Faça deslizar OPEN e abra a tampa.

② Introduza um MD com a etiqueta virada para cima e carregue na tampa para baixo para a fechar.

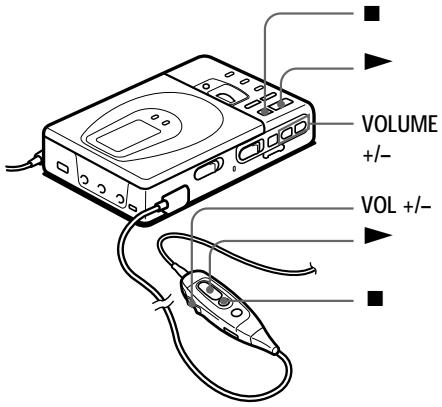

3 Reproduza um MD.

① Carregue em ▷. Ouve-se um sinal sonoro curto nos auscultadores. ② Carregue em VOLUME (VOL no telecomando) +/− para regular o volume.

O volume aparece indicado no visor.

Para parar a reprodução, carregue em

Ouve-se um sinal sonoro longo nos auscultadores.

Para	Carregue (Sinais sonoros que se ouvem nos auscultadores)
Efectuar uma pausa	II (Sinais sonoros curtos e continuos) em II novamente para retomar a reprodução
Procurar o inizio da faixa actual	uma vez em I←(três sinais sonoros curtos)
Procurar o inizio da faixa segunte	uma vez em ➔I (dois sinais sonoros curtos)
Recuar durante a reprodução1)	em I←sem soltar
Avançar durante la reprodução1)	em ➔I sem soltar
Retirar o MD	em ■ e abra a tampa.2)

1) Para avançar ou recuar rapidamente sem ouvir a gravação, carregue em I e continue a carregar em I ou em I. 2) Depois de partir a tampa, o ponto onde a gravação deve começar muda para o início da primeira faixa.

Se a gravação não for iniciada

Verifique se o gravador não está bloqueado (página 20).

A reprodução muda automaticamente de estéreo para mono de acordo com a fonte de som.

Duas formas de ligar a uma fonte de som

A ficha tipo jack de entrada do gravador funciona tanto como uma ficha tipo jack de entrada digital como analógica. Ligue o gravador a um leitor de CD ou a um gravador de cassetes utilizando a entrada digital ou analógica. Para gravar utilizando uma entrada digital, consulte "Gravar com uma entrada digital" (página 11) e, para gravar utilizando uma entrada analógica, consulte "Gravar um MD imediatamente!" (página 6).

Diferenças entre as entradas digitais e analógicas

Diferência	Entrada digital	Entrada analógica (linha)
Fonte susceptível de ser ligada	Equipamento com uma ficha tipo jack de saída óptica digital	Equipamento com uma ficha tipo jack de saída analógica (linha)
Cabo/utilizavel	Cabo digital (com uma ficha óptica ou com uma mini-ficha óptica)	Cabo de LINHA (com两大 fichas RCA ou uma mini-ficha estéreo)
Sinal da fonte	Digital	Analógico O sinal enviado para o gravador é analógico, mesmo se estiver ligada uma fonte digital (como um CD).
Númos de faixas gravadas	Marcados (copiados) automaticamente ·nas vezes positões da fonte. · quando é effectuada uma pausa no gravador durante a gravação.	Marcados automaticamente ·decorridos mais de 2segundos de um segmento em branco ou de nivenreduzido. · quando é effectuada umpausa durante a gravação. Pode apagarmares desnescasiarias antes a gravação (“Apagar ummarca de uma faixa”, pagedina 22).
Nível do som gravado	Idétrico à fonte	Regulado automaticamente. Nãombaque preferirou ser regulado manualmente (“Regularmanualmente o nivende gravação”, pagedina 13).

Notas

As marcas das faixas podem ser copiadas de forma incorreta:

• quando gravar a partir de alguns leitores de CD ou de leitores multi-discos utilizando uma entrada digital.
• quando a fonte estiver em modo de reprodução aleatória ou em modo de reprodução de programas durante a gravação utilizando uma entrada digital. Neste caso, reproduza a fonte em modo de reprodução normal.

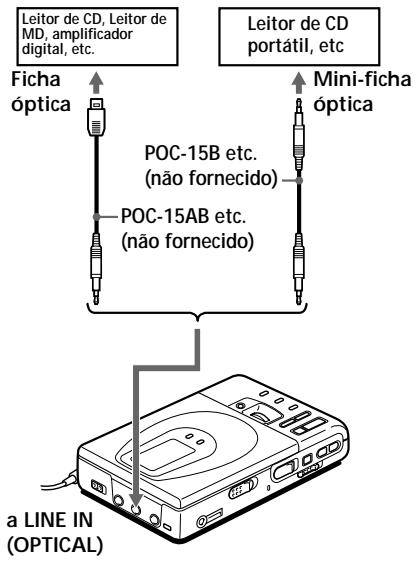

Gravar com uma entrada digital

Este aparelho está equipado com um conversor de frequência de amostragem para que possa gravar programas a partir de equipamento digital utilizando outras frequências de amostragem, como por exemplo um sintonizador BS ou um deck DAT.

1 Introduza um MD "gravável" e inicie a gravação. Para informações sobre as operações de gravação, consulte "Gravar um MD imediatamente!" (página 6). Para gravar a partir de um leitor de CD portátil, coloque o leitor de CD em modo de pausa e, em seguida, inicie a gravação.

A ficha tipo jack LINE IN (OPTICAL) pode ser utilizada tanto para entrada digital como analógica.

O gravador reconhece automaticamente o tipo do cabo de LINHA e muda para entrada digital ou analógica.

Notas

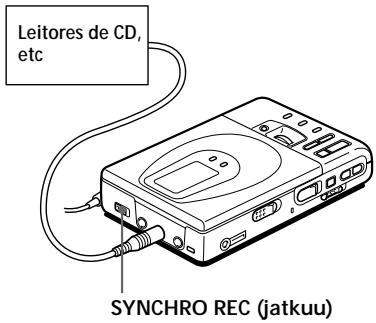

Para iniciar/parar a gravação em sincronia com o leitor da fonte (Gravação sincronizada)

Pode efetuar gravações digitais de uma fonte digital num MD.

Antes de efetuar a gravação sincronizada, faça as ligações à fonte digital com um cabo digital e introduza um MD gravável.

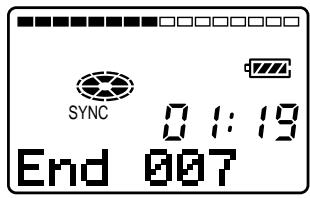

1 Faça deslizar SYNCHRO REC para ON. A indicação "SYNC" aparece no visor.

continua

2 Carregue e faça deslizar REC para a direita. O gravador entra em modo de espera para gravação. 3 Reproduza o som da fonte. O gravador inicia a gravação quando recebe o som reproduzido.

Para parar a gravação, carregue em.

• Durante a gravação sincronizada, não pode introduzir manualmente uma pausa.
• Se, durante uma gravação sincronizada, o leitor não emitir qualquer som durante mais de 3 segundos, o gravador passa automaticamente ao modo de espera. Assim que o leitor voltar a emitir som, o gravador retoma a gravação sincronizada. O gravador para automaticamente, se estiver em modo de espera durante 5 minutos ou mais.

Notas

• Não active SYNCHRO REC no passo 2. A gravação pode não se fazer corretamente.
• Quando gravar em mono, siga os passos 1 e 2 de "Gravar em mono para duplicar o tempo normal de gravação" (página 13) antes de efetuar a gravação sincronizada.

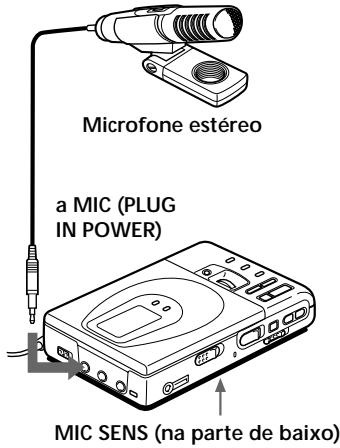

Gravar a partir de um microfone

Ligue um microfone estéreo (ECM-717, ECM-909A, ECM-MS957, etc.; não fornecido) à ficha tipo jack MIC (PLUG IN POWER).

1 Selecione a sensibilidade com MIC SENS (na parte de baixo do gravador). A regulação normal é HIGH. Quando gravar sons muito altos, por exemplo, um concerto ao vivo, regule-o para LOW. 2 Introduza um MD "gravável" e inicie a gravação.

Carregue e faça deslizar REC para a direita.

A indicação "REC" acende-se e a gravação é iniciada.

Para informações sobre as outras operações, consulte "Gravar um MD imediatamente!" (página 6).

Nota

Para gravar a partir de um microfone, primeiro é necessário desligar a fonte digital. Caso contrário, o gravador não muda para a entrada de microfone.

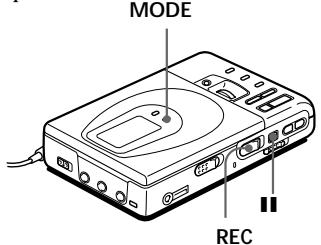

Gravar em mono para duplicar o tempo normal de gravação

Para gravações mais longas, selecione a gravação mono. O tempo de gravação é duplicado.

1 Carregando sem soltar em II, carregue e faça deslizar REC para a direita. O gravador entra em modo de espera para gravação. 2 Carregue em MODE. A indicação "Mono REC" aparece no visor e o gravador muda para gravação mono. Para gravar em estéreo, carregue de novo em MODE. 3 Carregue novamente em II para iniciar a gravação. 4 Reproduza o som da fonte.

Para parar a gravação, carregue em ■. O gravador volta ao modo de gravação estéreo para a gravação seguinte.

Notas

• Se gravar uma fonte estéreo em mono, o som da esquerda e da direita é misturado.
• Se SYNCHRO REC estiver na posição ON, não é possível gravar em mono.
• Os MD gravados em mono podem ser reproduzidos num leitor/gravador de MD equipado com a função de reprodução mono.

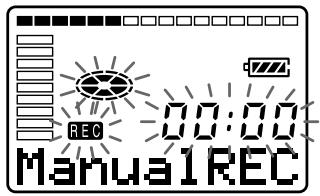

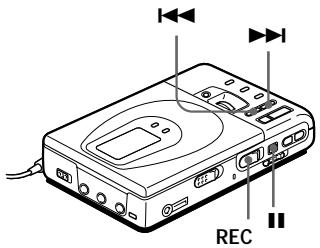

Regular manualmente o nível de gravação (Gravação manual)

Quando gravar com uma entrada analógica, o nível do som é regulado automaticamente. Se necessário, pode regular o nível do som manualmente.

1 Carregando sem soltar em II, carregue e faça deslizar REC para a direita durante mais de 2 segundos. A indicação "ManualREC" aparece e o gravador entra em modo de espera para gravação. Para voltar ao comando automático, com o gravador em modo de espera, empurre sem soltar REC outra vez para a direita durante mais de 2 segundos.

2 Reproduza a fonte.

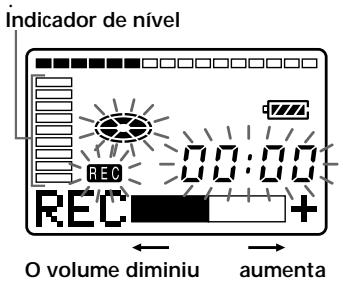

3 Enquanto verifica o indicador de nível no visor, regule o nível de gravação carregando em (+) ou em (-). Regule o nível para que atinja o sétimo indicador a contar de baixo no nível máximo de entrada.

Nota

Regule o nível de som da gravação com o gravador em modo de espera. Não é possível efetuar regulações durante a gravação.

4 Carregue novamente em II para iniciar a gravação.

Para parar a gravação, carregue em O. O controle do nível de gravação muda novamente para controle automático.

Quando gravar com uma entrada de microfone, selecione a sensibilidade com MIC SENS (página 12).

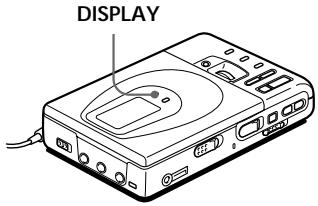

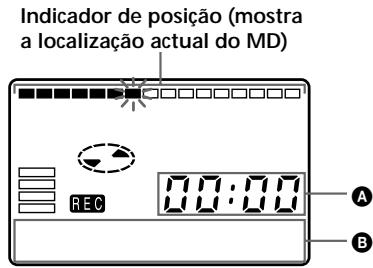

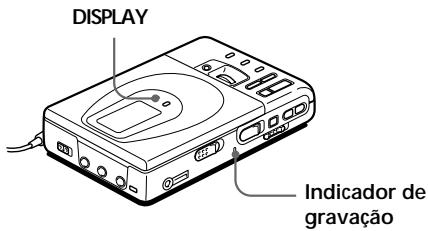

Verificar o tempo restante ou a posição de gravação

1 Carregue em DISPLAY durante a gravação ou durante o modo de paragem. Não é necessário carregar na tecla, o visor altera-se da mesma forma.

Durante a gravação

A	B
Tempo decorrido	Número da faixa
Tempo restante para gravação	Número da faixa
Tempo actual1)	Data actual1)

Só aparece quando o relógio é acertado.

Durante o modo de paragem

A	B
Tempo decorrido	Número da faixa
Tempo restante para gravação	Nome da faixa1)
Tempo restante antes a localização actual	Nome do disco1)
Horaactual2)	Dataactual2)

1) Só aparece se a faixa estiver etiquetada. 2) Só aparece quando o relógio está acertado.

Para informações sobre as condições da gravação

O indicador de gravação acende-se ou começa a piscar de acordo com as condições de gravação.

Condições de gravação	Indicator de gravação
Durante a gravação	acende-se começa a piscar de acordo com a intensidade do som da fonte durante a gravação com um microfone (espalho de voz)
Estado de espera para gravação	começa a piscar
Tempo de gravação disponible inferior a 3 minutos	começa a piscar lentamente
Foi crescentada uma marca de faixa	apaga-se momentaneamente

Se pretender verificar a posição de reprodução ou o nome da faixa durante a reprodução, consulte a página 19.

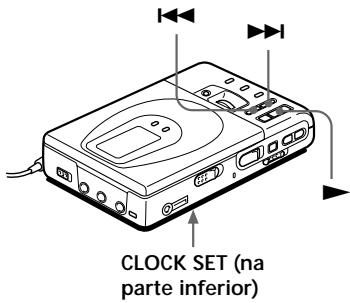

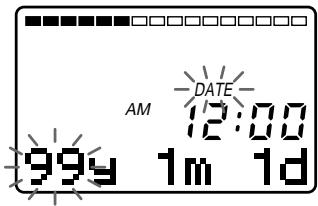

Acertar o relógio para introduzir a hora gravada

Para introduzir a data e a hora no MD durante a gravação, tem primeiro que acertar o relógio.

1 Ligue a fonte de alimentação. Utilize o adaptador de corrente CA fornecido. 2 Carregue em CLOCK SET na base do gravador. Utilize um objeto pontiagudo. Os dígitos do ano começam a piscar.

3 Mude o ano actual carregando em ou em. Para alterar rapidamente os dígitos, continue a carregar em ou.

4 Carregue em ▷ para introduzir o ano.

O dígito do mês começa a piscar.

5 Repita os passos 3 e 4 para introduzir o mês corrente, a data, a hora e os minutos.

Quando carregar em ▷ para acertar os minutos, o relógio começa a funcionar.

Se se enganar ao acertar o relógio

Carregue em e acerte novamente o relógio desde o passo 2. Pode saltar um passo carregando em

Durante a gravação ou quando o gravador não estiver a funcionar, carregue em DISPLAY repetidamente, até apresentar a hora actual no visor.

Para ver as horas no Sistema de 24 horas

Enquanto acerta o relógio, carregue em DISPLAY. Para ver as horas no Sistema de 12 horas, carregue novamente em DISPLAY.

Carregar a pilha interna do relógio

Quando utilizar o gravador pela primeira vez ou antes de um longo período de inactividade, carregue a pilha que faz funcionar o relógio.

Depois de acertar o relógio, deixe o gravador ligado à rede de corrente CA durante 1 a 2 horas para carregar a pilha. Depois de carregada, a pilha deverá durar cerca de um mês, sem ser preciso ligá-la a nenhuma fonte de alimentação. Quando está ligado à corrente CA, o gravador carrega automaticamente a pilha, quer se trate de uma pilha recarregável ou seca.

Vários métodos de reprodução

Seleccionar directamente o número ou o nome da faixa

Pode selecionar diretamente a faixa pretendida utilizando o botão rotativo vertical jog dial.

Botão rotativo vertical jog dial

1 Rode o botão jog dial para selecionar uma faixa e carregue nele para reproduzir a faixa selecionada.

Rode para selecionar.

Quando rodar o botão jog dial, aparece no visor o nome* da faixa. Para reproduzir a faixa selecionada, carregue no botão jog dial.

• Se a faixa não estiver etiquetada, aparece apenas o número.

Se selecionar uma faixa em modo de reprodução aleatória, a reprodução inicia-se a partir da faixa selecionada.

Reproduzir faixas repetidamente

Pode reproduzir faixas repetidamente de três maneiras — repetição total, repetição simples e repetição aleatória.

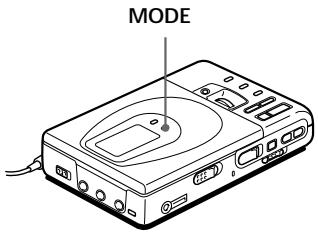

1 Carregue em MODE quando o gravador está a reproduzir um MD. Sempre que carregar na tecla, a indicação do modo de reprodução muda pela ordem seguinte.

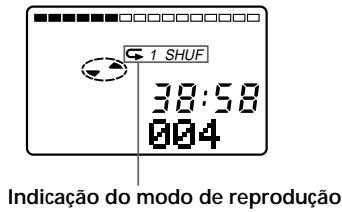

Indicacao	Modo de reprodução
nenhuma(reproducao normal)	Todas as faixas são reproduzidas uma vez.
“←”(repeticao total)	Todas as faixas são reproduzidas repetidamente.
“← 1”(repeticao simples)	Uma das faixas é reproduzida repetidamente.
“← SHUF”(repeticao aleatoria)	Todas as faixas são reproduzidas repetidamente por ordem aleatoria.

Intensificar os graves (DIGITAL MEGA BASS)

A função Mega Bass intensifica o som de baixa frequência, proporcionando uma reprodução de melhor qualidade. Só afeta o som dos auscultadores.

DIGITAL MEGA BASS

1 Carregue em DIGITAL MEGA BASS. Sempre que carregar em DIGITAL MEGA BASS, a indicação da função Mega Bass muda da seguinte maneira.

Indicação da função Mega Bass

Indicação	Modo de reprodução
nenhuma	Reprodução normal
"BASS"	Mega Bass (efeito moderado
"BASS"	Mega Bass (efeito forte)

Notas

• Se o som sair distorcido quando intensificar os graves, baixe o volume.
• A função Mega Bass não afeta o som que está a ser gravado.
• A referência Mega Bass não funciona se estiver ligado um cabo de LINHA à ficha tipo jack LINE OUT do gravador.

Proteger os seus ouvidos (AVLS)

A função AVLS (Sistema de Limitação Automática do Volume) impede que o volume atinja o maior do modo a proteger os seus ouvidos.

1 Regule a função AVLS na parte inferior do gravador para LIMIT. Se tentar aumentar o volume de som, a indicação "AVLS" aparece no visor. O volume de som mantém-se a uma alta moderada.

Verificar o tempo restante ou a posição de reprodução

1 Carregue em DISPLAY durante a reprodução.

Sempre que carregar em DISPLAY, o visor muda da mesma maneira.

Indicador de posição (mostra a localização atual no MD)

A	B
Tempo decorrido	Número da faixa
Tempo restante na faixa actual	Nome da faixa1)
Tempo restanteundyada	Nome do disco1)
localizaçãoactual
Tempo gravado2)	Data gravada2)

Só aparece se a faixa estiver etiquetada. Só aparece quando o relógio é acertado.

Se quiser verificar o tempo restante ou a posição da gravação durante a gravação ou no modo de paragem, consulte a página 14.

Bloquear os comandos (HOLD)

Utilize esta função, para impedir que as teclas sejam acionadas acidentalmente durante o transporte do gravador.

1 Faça deslizar HOLD na direção de

No gravador, faça deslizar HOLD para bloquear os comandos do gravador. No telecomando, faça deslizar HOLD para bloquear os respectivos comandos.

Para desbloquear os comandos, faça deslizar HOLD para a direção oposta à da seta.

Efetuar uma ligação a um sistema estéreo

Ligue a ficha tipo jack LINE OUT do gravador aos jacks LINE IN de um amplificador ou de um leitor de cassetes, utilizando um cabo de LINHA (RK-G129 ou RK-G136, não fornecido). A saída é analógica. O gravador reproduz o MD digitalmente e envia sinais analógicos para o equipamento ligado.

Nota

A função Mega Bass não tem efeito ou é cancelada quando a ficha tipo jack LINE OUT está ligada a um cabo de LINHA.

▷ Montar faixas gravadas

Pode montar as suas gravações, acrescentando/apagando marcas de faixas ou etiquetando faixas e MD. Os MD "premastered" não podem ser montados.

Notas sobre montagem

• Não mova nem abane o gravador quando a indicação "Toc Edit"* estiver a piscar no visor.
• Não pode montar faixas num MD que tenha proteção contra gravação. Antes de montar as faixas, feche a patilha lateral do MD.

*TOC = índices

Apagar faixas

Para apagar uma faixa

Note que, depois de apagar uma gravação, não pode recuperá-la. Certifique-se de que está a apagar a gravação pretendida.

1 Carregue em ERASE ao mesmo tempo que reproduz a faixa que quer apagar. Aparecem no visor as indicações "Erase OK?" e "Push Erase" alternadamente e o gravador reproduz a faixa selecionada repetidamente. Para cancelar a eliminação, carregue em ■. 2 Verifique o número da faixa no visor e carregue novamente em ERASE. A faixa é apagada do MD e as restantes faixas são renumeradas.

Para apagar parte de uma faixa, acrescente MARCAS de faixas no início e no fim da parte que quer apagar e, antes de apagar, verifique a parte.

Para apagar o disco

Pode apagar rapidamente todas as faixas e dados do MD simultaneamente. Note que, depois de apagar uma gravação, não pode recuperá-la. Não se esqueça de verificar o conteúdo do disco que quer apagar.

1 Em modo de paragem, não solte a tecla ERASE e carregue e faça deslizar REC para a direita. Aparecem no visor as indicações "All Erase?" e "Push Erase" alternadamente. Para cancelar a eliminação, carregue em ■. 2 Carregue novamente em ERASE. A indicação "Toc Edit" pisca no visor. No fim da eliminação, aparece a indicação "BLANK DISC".

Pode acrescentar MARCAS de faixas de modo a que a parte a seguir à nova marca de faixa seja contada como uma faixa nova.

Os números das faixas aumentam da seguinte maneira.

Os números das faixas aumentam.

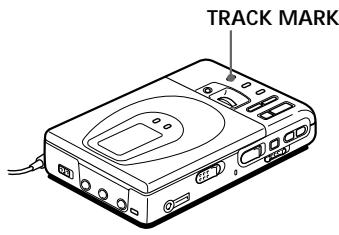

1 Durante a reprodução ou pausa de um MD, carregue em TRACK MARK no gravador, no ponto em que pretende introduzir a marca.

Aparece a indicação "MARK ON" no visor e é adicionada uma nova marca de faixa. O número das faixas aumenta 1.

Para adicionar MARCAS de faixas durante uma gravação

Carregue em TRACK MARK no gravador ou no telecomando.

Nota

A tecla TRACK MARK do telecomando não funciona durante a reprodução.

Se gravar com uma entrada analógica (linha), pode gravar marcas de faixas desnecessárias quando o nível de som é baixo. Pode apagar uma marca de faixa de modo a juntar as faixas antes e depois dessa marca de faixa. O número das faixas altera da seguinte maneira.

Os números das faixas diminuem.

1 Se, durante a reprodução de uma faixa com marca, quiser apagá-la, carregue em para fazer uma pausa. 2 Procure a marca de faixa carregando ligeiramente em

Por exemplo, para apagar a primeira faixa, procure o início da faixa. Aparece a indicação "00:00" no visor.

3 Carregue em TRACK MARK para apagar a marca. Aparece a indicação "MARK OFF" no visor. A marca de faixa é apagada e as duas faixas são combinadas.

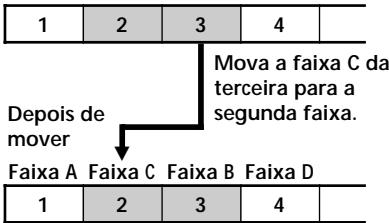

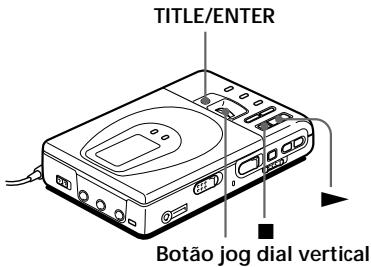

Mover faixas gravadas

Pode alterar a ordem das faixas gravadas.

Antes de mover

Faixa A Faixa B Faixa C Faixa D

1 Durante a reprodução da faixa que quer mover, carregue sem soltar em e carregue em TITLE/ENTER.

O gravador reproduz a faixa selecionada repetidamente.

No exemplo acima, aparece no visor a indicação "MV003→003".

2 Rode o botão jog dial vertical para selecionar a nova posição da faixa.

No exemplo acima, rode o botão jog dial até aparecer a indicação "MV003→002" no visor.

Para cancelar o movimento, carregue em.

3 Carregue em TITLE/ENTER novamente.

O movimento termina e o gravador reproduz a faixa movida.

Também pode mover a faixa carregando no botão jog dial no passo 3.

Etiquetar gravações

Pode etiquetar os MD e as faixas gravadas com letras, números e marcas. Cada etiqueta pode conter até 200 caracteres e cada MD pode ter um máximo de 1700 caracteres.

1 Para etiquetar uma faixa, reproduza a faixa que quer etiquetar.

Para etiquetar um MD, introduza o MD gravável que quer etiquetar.

Se já estiver introduzido um MD, carregue em ■ para parar.

2 Carregue em TITLE/ENTER.

Se selecionou uma faixa no passo 1 acima, o gravador reproduz essa faixa repetidamente.

Aparece um cursor a piscar no visor.

3 Utilize o botão jog dial vertical para selecionar e introduzir um caractere.

Rode para selecionar.

Carregue para introduzir.

Rode o botão jog dial para selecionar um caractere e carregue no botão jog dial para introduzir o caractere selecionado. O cursor desvia-se para a direita e fica à espera da introdução do próximo caractere.

continua

Carregue em	Para
►	Alternar entre maiúsculas e minúsculas ou entre marcas e números.
↓/→	Mover o cursor para a esquerda ou para a direita.
END SEARCH	Introduzir um espaço.
ERASE	Apagar um character.
■	Cancelar a etiquetagem.

4 Repita o passo 3 até ter introduzido todos os caracteres da etiqueta. 5 Carregue em TITLE/ENTER. A etiquetagem está completa.

Para cancelar a etiquetagem, carregue em.

Caracteres disponíveis

• Letras maiúsculas e minúsculas do alfabeto inglês
• Números de 0 a 9 • ! " # $ % & ( ) * + - . ; < = > ? @ _ ` ' , / : _ (espaço)

Para voltar a etiquetar gravações

Siga os passos 1 e 2 para ver a etiqueta da faixa do MD. Introduza um novo caractere sobre o que quer alterar e antes carregue em TITLE/ENTER.

Notas

• Não pode etiquetar MD "premastered" nem etiquetar MD que não tenham sido gravados.
• O gravador pode reconhecer os caracteres japoneses "Katakana", mas não pode utilizá-los para etiquetar.

Fontes de alimentação

Pode utilizar o gravador com a corrente doméstica ou da seguinte maneira.

No gravador ...

• uma pilha recarregável de ião de lítio (fornecida)

Com o compartimento das pilhas fornecido ...

• pilhas secas (não fornecidas)

É preferível usar o gravador com a corrente doméstica quando se fizerem gravações prolongadas.

Utilizar uma pilha recarregável de iões de lítio

Antes de utilizar pela primeira vez a pilha recarregável de iões de lítio LIP-12(H) fornecida, carregue-a no gravador.

1 Ligue o adaptador de corrente CA.

2 Introduza o LIP-12(H) no gravador e feche a tampa.

Aparece no visor a indicação da pilha e tem início a carga.

Depois de completada a carga, a indicação da pilha desaparece do visor.

Tempo de carga

80%	Aprox. 2,5 horas
100%	Aprox. 5 horas

(Para carregar uma pilha totalmente descarregada)

Pode utilizar o gravador durante a carga.

Notas

• Utilize o adaptador de corrente CA fornecido.
• O tempo de carga pode variar, dependendo do estado das pilhas.

Utilizar pilhas secas

Fixe o compartimento das pilhas fornecido.

2 Introduza as pilhas secas LR6 (tamanho AA) (não fornecidas).

Duração das pilhas1)

Pilhas	Grava-ção2)	Reproducão
Pilha recarregavel LIP-12(H) de ião de litio	Aprox. 5 horas	Aprox. 8 horas
Dias pilhas LR6 (tamanho AA)alcalinas secas da Sony	-----3)	Aprox. 6,5 horas
LIP-12(H) + das LR6 (tamanho AA)	-----3)	Aprox. 15 horas

1) A duração das pilhas pode ser menor devido às condições de funcionamento e à temperatura do local. 2) Quando gravar, utilize uma pilha recarregável totalmente carregada. 3) O tempo de gravação pode diferir de acordo com as pilhas alcalinas.

Quando substituir as pilhas

Quando as pilhas secas ou recarregáveis estiverem fracas, o símbolo pisca ou aparece, no visor, a indicação “LOW BATT”. Substitua as pilhas secas ou carregue as pilhas recarregáveis.

Precauções

Segurança

Não introduza objetos estranhos no jack DC IN 6 V.

Fontes de alimentação

• Utilize a corrente doméstica, pilhas recarregáveis de ião de lítio, pilhas LR6 (tamanho AA) ou a bateria do automóvel.
• Utilização doméstica: Utilize o adaptador de corrente CA fornecido com este gravador. Não utilize nenhum outro adaptador porque pode provocar o mau funcionamento do gravador.

Polaridade da ficha

• O gravador só fica desligado da fonte de alimentação CA (corrente) depois de ser desligado da tomada de parede, mesmo que o respectivo interruptor tenha sido desligado.
• Se não tenciona utilizar o gravador durante um período de tempo prolongado, não se esqueça de o desligar da fonte de alimentação (adaptador de corrente CA, pilhas secas, pilhas recarregáveis ou cabo da bateria do automóvel). Para remover o adaptador de corrente CA da tomada de parede, puxe pela ficha do adaptador; nunca puxe pelo cabo.
• Utilização no automóvel: Utilize o Conjunto de ligação para automóvel CPA-9 e o cabo da bateria DCC-E260 (não fornecido).

Sobreaquecimento

O gravador pode aquecer se for utilizado normalmente durante um período de tempo prolongado. Nesse caso, desligue-o até arrefecer.

Instalação

• Nunca utilize o gravador em locais sujeitos a condições extremas de luz, temperatura, humidade ou vibração.
• Nunca tape o gravador quando estiver a utilizá-lo com o adaptador de corrente CA. O aquecimento interior do gravador pode dar origem a mau funcionamento ou avarias.

Auscultadores

Segurança na estrada

Não utilize os auscultadores quando estiver a conduzir um automóvel, a andar de bicicleta ou a guiar qualquer veículo motorizado. Pode provocar um acidente, além de ser ilegal em muitas regiões. Também pode ser potencialmente perigoso ouvir gravações com o volume muito alto quando estiver a andar a pé, especialmente a atravessar passadeiras de peões. Em situações de perigo potencial, desligue o gravador ou utilize-o com o maior cuidado.

Como evitar lesões auditivas

Evite utilizar os auscultadores com o volume muito alto. Os especialistas desaconselham a utilização prolongada, contínua e com som muito elevado. Se começar a ouvir um zumbido, reduza o volume ou desligue o gravador.

Cuidados com os outros

Mantenha o volume num nível moderado. Além de demonstrar respeito por quem o rodeia, poderá ouvir o que se passa à sua volta.

Cartucho do MiniDisco

• Não force a tampa para abrir.
• Não deixe o cartucho em locais sujeitos a luz, temperaturas extremas, umidade e poeira.

Limpeza

• Limpe a caixa do gravador com um pano macio levemente umedecido em água ou em uma solução de detergente suave. Não utilize nenhum tipo de esfregão, pano com resíduos ou solvente, como álcool ou benzina, pois pode danificar o acabamento da caixa.
• Limpe o cartucho do disco com um pano seco para remover a sujeira.
• A poeira acumulada na lente pode impedir o funcionamento correto da unidade. Depois de introduzir ou ejetar um MD, verifique se fechou a tampa do compartimento de discos.

Notas sobre as pilhas

A utilização incorreta das pilhas pode provocar o derramamento do respectivo líquido ou mesmo fazer rebentar as pilhas. Para evitar tais acidentes, tenha em atenção as seguintes precauções:

• Instale corretamente os polos + e - das pilhas.
• Não instale pilhas novas com pilhas usadas nem utilize simultaneamente diferentes tipos de pilhas.
• Não tente recarregar as pilhas secas.
• Quando não utilizar o gravador durante um período de tempo prolongado, não se esqueça de retirar as pilhas.
• Se a pilha estiver a derramar líquido, limpe cuidadosamente o compartimento antes de introduzir pilhas novas.

O gravador faz um ruído mecânico durante o funcionamento, ruído esse que é causado pelo sistema de poupança de energia do gravador. Não é sinal de avaria.

Proteger um MD gravado

Para proteger um MD contra gravação, faça deslizar a patilha lateral do MD para a posição aberta. Nessa posição, o MD não pode ser gravado. Para poder gravar, faça deslizar a patilha novamente até ela ficar visível.

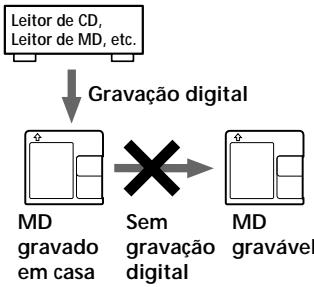

Notas sobre gravação digital

Este gravador utiliza o sistema de gestão de cópias em série, que permite fazer cópias de primeira geração a partir de software "premastered". Só pode fazer cópias de um MD gravado em casa utilizando as ligações analógicas (line out).

Se tiver dúvidas ou problemas em relação ao gravador, consulte o revendedor da Sony da sua área.

Detecção de avarias

Se algum dos problemas persistir antes de pôr em prática as verificações a seguir, consulte o revendedor da Sony da sua área.

Sintoma	Causa/Solução
O gravador não funciona ou funciona mal.	·As fontes de audio podem não estar bem ligadas. → Desluge e volta a ligar as fontes de.audio (páginas 6, 11). ·Há humididade condensada dentro do gravador. → Retire o MD e DEIx e gravador num local quente durante varías horas, às a灰尘 de evaporar. ·As pilhas secas ou a pilha recarregavel está fracas (ou “LOW BATT” Começa a piscar). → Carregue a pilha recarregavel ou substitua as pilhas secas (páginas 25, 26). ·A pilha recarregavel ou as pilhas secas foram instaladas incorrectly. → Instale as pilhas correctamente (páagina 26). ·Carregouuma tecla quando a indentação do disco está a rodar rapidamente. → Espere até que a indentação comece a rodar lentamente. ·O volume da gravação está muito baixo. ·Quando fez gravações digitais a partir de um leitor de CD portátil, não utilizes a corrente CA ou não desactivou a função anti-saltos (por exemplo, a função ESP). ·A gravação analógica foi feitautilizando um cabo de ligaçao com um atenuador. → Utilize um cabo de ligaçao sem atenuador (páagina 6). ·Desligou or transformador de corrente CA ou houve uma falha de corrente durante a gravação. ·O gravador sofreu um你怎么e mecanico, demasiada electricida estática ou tensão anormal provocada por descargas electrolyticas durante uma tempestade, etc., quando está aFUNCTIONAR. → Restabeleça or Functionamento da segunte maneira. 1 Desluge todas as fontes de energia. 2 Deixe o gravador em repouso durante circa de 30segundos. 3 Ligue a fonte de alimentação.
O som está muito baixo ou não se ouve o som nos auscultadores.	·A ficha dos auscultadores não está bem ligada. →Ligue bem a ficha dos auscultadores ao telecomando. Ligue bem a ficha do telecomando a ⊥/REMOTE. ·O volume está muito baixo. →Regule o volume correngando em VOLUME +/- (VOL +/- no telecomando). ·AVLS está ligado. →Faça deslizar AVLS para a posicao NORM (pagina 18).
Não se consueguesreproduzir um MD a partir da primeira faixa.	·A reprodução do disco parou antes de chegar à ultima faixa. →Carregue em ↓● repetidamente ou abra e feche a tampa uma vez, para voltar ao princípio do disco e recomece a reprodução,(before de verficar o número da faixa no visor.
O som da reprodução estáaos saltos.	·O gravador está instalado num local sujeito a vibrações continuas. →Coloque o gravador num local estavel. ·Uma faixa muito一个小撮a pode provocar saltos no som.
O som está com muitalelectricidade estática.	·O Functionamento está a sofrer fortes interferências magnéticas provocadas por um television ou por outro aparecido semelhante. →Afaste o gravador de fontes com magnetismo forte.
É impossível encontrar asmarcas das faixas.	·Carregou em ↓● deposito de carregar em ↓● ou ◆1. →Carregue em ↓● antes de carregar em ↓● ou ◆1.
A cargadas pilhasrecarregáveis não começou.	·A pilha recarregável FOI introduzida incorrectly ou o adaptorador de corrente CA não está bem ligado. →Introduza a pilha corremente ou ligue bem o adaptorador CA.
O relógio está atrasoado ou ovisor está a piscar. A data da gravação não foiintroduzida no disco.	·A pilha do relógio, integradna na unidade, está fraça. →Ligue o adaptorador CA ao DC IN 6 V ao gravador e a tomada de parede, para carregar a pilha integradna. Depois da carga, acerte novamente o relógio (pagina 16). Em condições normais, o relógio pode adiantar-se ou atrasar-se circa de 2 minutos por mês.

Limitações do sistema

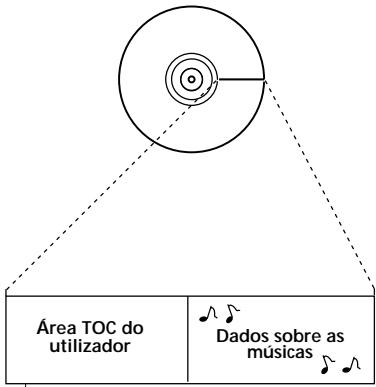

O sistema de gravação do gravador de MiniDiscos é radicalmente diferente do que se usa em decks DAT e de cassetes e caracteriza-se pelas limitações abaixo descritas. No entanto, há que referir que estas limitações têm a ver com a natureza inerente ao próprio sistema de gravação de MD e não com causas mecânicas.

Sintoma	Causa
A indicação "TRACK FULL"parece mesmo antes do disco ter atingido o tempo máximo de gravação (60 ou 74 minutos).	Depois de terem sido gravadas 254 faixas no disco, aparece a indicação "TRACK FULL", sera qual for o tempo total de gravação. Não pode gravar mais de 254 faixas no disco. ParaContinuar a gravar,apague as faixas desnescasarias.
A indicação "TRACK FULL"parece mesmo antes do disco ter atingido o número máximo de faixas ou o tempo máximo de gravação.	Repetir a gravação e apagar pode provocar fragmentação e dispersão dos dados. Embora os dados dispersos possem ser lidos, cada fragmento está contado como uma faixa. Neste caso, o número de faixas pode atingir 254,sendo imposível CONTurar a gravar. ParaContinuar a gravar,apague as faixas desnescasarias.
É imposível apagar as marcas das faixas.	Quando os dados de uma faixa ficam fragmentados, é imposível apagar uma marca de faixa de um fragmento com menos de 12 segundos. Não pode combinar uma faixa gravada em estéreo com uma faixa gravada em mono; quando não pode combinar uma faixa gravada com uma ligação digital com uma faixa gravada com uma ligação analógica.
O restante tempo de gravação não AUGmente, nem sempredecessos de apagar various faixas preocupas.	Como as faixas com menos de 12 segundos não são contagadas, o facto de as apagar pode nãoLERmentar o tempo de gravação.
O tempo total de gravação e o tempo restante no disco podem não totalizar o tempo máximo de gravação (60 ou 74 minutos).	Normalamente, a gravação é feita em unidades minimas de aproximately 2segundos. Quando a gravação é interrompida, a ultima unidade de gravaçãoutiliza sempre esta unidade de 2segundos,mesmo que a gravação real sera mais curta. De igual的方式来, quando a gravação reccomeça deposita da interruptão, o gravador introduz automaticamente um espaço em branco de 2segundos antes daproxima gravação.(Este procedimento destina-se a evitar a desgravacao accidental de uma faixa anterior, sempre que se incisa uma nova gravação). Assim, o tempo de gravação real diminui sempre que se interrompe uma gravação; um maior de 6segundos,comparando com o tempo de gravação potencial de cada interruptão.
As faixas montadas podempresentar umaquebra do sinal de som durante as operações de pesquisa.	A fragmentação dos dados pode causar quebra do sinal de som durante uma pesquisa,porque as faixas são reproduzidas a uma velocidade superior à normal.

Mensagens

Se aparecerem no visor as seguintes mensagens de erro, verifique a tabela abaixo.

Mensagem deerro	Significado/Solução
BLANK DISC	·Foi introduzido um MD sem qualquer gravacao. →Introduza um MD gravado.
DISC ERR	·O gravador não pode ler o disco (está riscado ou sujo). →Volte a introduzir ou substitua o disco.
DISC FULL	·Não há mais espaço no disco (estão disponíveis menos de 12 segundos). →Substitua o disco.
BUSY	·Tentou utilizeo or gravador quando ele está a aceder a dados gravados. →Aguarde até a mensagem desaparecer (em casos raros, pode demorar 2-3 minutos).
NAME FULL	·Tentou introduzir mais de 200 caracteres no nome do disco ou da faixa, ou os caracteres introduzidos num MD exceedem 1700. →Introduza os caracteres de acordo com o limite.
Hi DC in	·A tensão da fonte de alimentação é demasiado alta (Não utilizeso o transformador de corrente CA fornecido ou o cabo de ligação à bateria do automóvel recomendado). →Utilize o adaptorador CA fornecido ou o cabo da bateria de automóvel recomendado.
HOLD	·O gravador está bloqueado. →Faça deslizar HOLD de modo a desbloquear o gravador (pagina 20).
LOW BATT	·As pilhas está fracas. →Carregue as pilhas recarregáveis ou substitua as pilhas secas (pagina 25, 26).
MEM OVER	·Tentou gravar sem ter aparecido nenhuma indicação no visor, com o leitor instalado num local exposto a vibrações continuas. →Coloque o gravador numa zona estável e,recomece a gravacao.
NO COPY	·Tentou fazer uma cópia a partir de um disco protegado pelo Serial Copy Management System (Sistema de Gestão de Copias em Série). Não pode fazer cépias a partir de uma fonte ligada digitalmente, que tenha sido ela和个人ia gravada com ligação digital. →Em vez disso,utilize a ligação analógica (pagina 6).
NO DISC	·Tentou reproducir ou gravar sem nenhum disco no gravador. →Introduza um MD.
NO SIGNAL	·O gravador não detectou sinais de entrada digital. → Verifique se a fonte de alimentação está bem ligada (pagina 11).
P/B ONLY	·Tentou gravar ou montar num MD “premastered”. (P/B significa reprodução.) → Introduza um MD gravavel.
PROTECTED	·Tentou gravar ou montar num MD com a patilha na posicao de proteção contra gravação. → Faça deslizar a patilha para trás (pagina 28).
SORRY	·Tentou apagar uma marca de faixa durante a reprodução do MD ou no inico da primeira faixa. ·Tentou apagar uma marca de faixa com o fim de juntar faixas que o gravador não pode combinar (devido às limitações doSYSTEMA).
TEMP OVER	·A temperatura aumento dentro do gravador. → Deixe o gravador arrefecer.
TR FULL	·Já não há espaço para novos dados durante a montagem do MD. → Apague as faixas.desnecessarias (pagina 21).
TrPROTECT	·Tentou gravar ou montar numa faixa protegida contra eliminação. → Grave ou monte noutras faixas.

Especificações

Sistema

Sistema de reprodução de áudio

Sistema de áudio digital do MiniDisco

Propriedades do diodo de laser

Material: GaAlAs

Comprimento de onda: λ = 780nm

Duração da emissão: contínua

Saída de laser: inferior a 44,6µW

(Esta saída é o nível medido a uma distância de 200 mm da superfície da lente no bloco óptico com 7mm de abertura.)

Tempo de gravação e reprodução

Máximo 74 minutos (MDW-74, gravação estéreo)

Máximo 148 minutos (MDW-74, gravação mono)

Rotações

400 rpm a 900 rpm (CLV)

Correção de erros

Frequência de amostragem 44,1 kHz

Conversor nominal de amostragem

Entrada: 32kHz / 44,1kHz / 48kHz

Codificação

Codificação Acústica por Transformada Adaptativa (ATRAC)

Sistema de modulação

EFM (modulação de oito para catorze)

Número de canais

2 canais estéreo

1 canal mono

Resposta em frequência

20 a 20.000 Hz ±3 dB

Vibração e oscilação

Abaixo do limite mensurável

Entradas

Microfone: mini-jack estéreo, 0,22-0,78 mV

Entrada de LINHA: mini-jack estéreo, 69-194 mV

Entrada óptica (digital): mini-jack óptico (digital)

Saídas

Auscultadores: mini-jack estéreo, nível máximo de saída 5mW + 5mW, impedância de carga 16 ohm

Saída de linha: mini-jack estéreo, 194 mV, impedância de carga 10 kilohm

Generalidades

Requisitos de energia

Adaptador CA da Sony (fornecido) ligado ao jack DC IN 6 V:

220-230 V CA, 50/60 Hz (modelo europeu)

230-240 V CA, 50/60 Hz (modelo para o Reino Unido)

Pilha recarregável de ião de lítio LIP-12(H) (fornecida)

Duas pilhas alcalinas LR6 (tamanho AA) (não fornecidas)

Tempo de funcionamento das pilhas

Consulte a "Duração das pilhas" (página 26)

Dimensões

Aprox. 116,5 × 26 × 78 mm (l/a/p) Peso

Aprox. 220 g só o gravador

Aprox. 317 g incluindo um MD gravável e uma pilha recarregável de iões de lítio LIP-12(H)

Acessórios fornecidos

Adaptador CA (1)

Auscultadores com telecomando (1)

Pilha recarregável LIP-12(H) de ião de lítio (1)

Caixa das pilhas secas (1)

Saco de transporte (1)

Acessórios opcionais

Pilha recarregável de iões de lítio LIP-12(H) Adaptador para micro ficha (mini ficha → estéreo micro ficha) PC-MP1HG Cabo óptico

POC-15B, POC-15AB, POC-DA12SP

Cabo RK-G129, RK-G136

Microfones estéreo ECM-717, ECM-MS907, ECM-MS957

MDs graváveis Série MDW

Caixa de transporte do MiniDisco CK-MD4

Caixa de arquivos do MiniDisco CK-MD10

O seu revendedor pode não ter alguns dos acessórios acima referidos. Peça-lhe informações pormenorizadas sobre os acessórios que estão disponíveis no seu país.

Patentes dos E.U.A. e estrangeiras licenciadas da Dolby Laboratories Licensing Corporation.

A conceção e as especificações estão sujeitas a alteração sem aviso prévio.

O que é o MD?

Como funcionam os MiniDiscos

Os MiniDiscos (MD) são fornecidos em dois tipos: "premastered" (pré-gravados) e graváveis (virgens). Os MDs "premastered", gravados em estúdios de música, podem ser reproduzidos quase indefinidamente. No entanto, não podem ser utilizados para fazer gravações como se faz com as cassetes. Para gravar, têm que ser utilizados os "MD graváveis".

MD "premastered"

Os MD "premastered" são gravados e reproduzidos como os CDs vulgares. Um raio laser foca os orifícios na superfície do MD e reflete a informação para a lente existente no gravador. O gravador, por sua vez, descodifica os sinais e faz a sua reprodução sob a forma de música.

MD graváveis

Os MD graváveis, que utilizam a Tecnologia magneto-óptica (MO), podem ser gravados vezes sem conta. O laser dentro do gravador faz incidir calor sobre o MD, desmagnetizando a camada magnética do MD. O gravador aplica um campo magnético sobre a camada. Este campo magnético corresponde exatamente aos sinais de áudio gerados pela fonte ligada. (As polaridades norte e sul equivalem ao "1" e "0" digitais.) O MD desmagnetizado adota a polaridade do campo magnético, dando origem a um MD gravado.

Como é que foi possível reduzir tanto a dimensão dos MiniDiscos

O MiniDisco de 2.5", fornecido dentro de uma cartucho de plástico, semelhante a uma disquete de 3.5" (consulte a figura acima), utiliza uma nova Tecnologia de compressão de áudio digital, designada por ATRAC (Adaptive TRansform Acoustic Coding). Para memorizar mais som em menos espaço, a ATRAC extrai e codifica apenas os componentes da frequência realmente audíveis pelo ouvido humano.

Acesso aleatório rápido

Tal como os CDs, os MD permitem localizar o início de qualquer faixa de música. Os MD "premastered" são gravados com endereços de localização que correspondem a cada uma das seleções de música.

Os MD graváveis são fabricados com uma "Área TOC" destinada a conter a ordem das faixas. O Sistema TOC (índice) é semelhante ao "sistema de gestão de diretórios" das disquetes. Por outras palavras, nesta área podem ser memorizados endereços de início e de fim de todas as faixas de música gravadas no disco. Isto permite aceder aleatoriamente ao início de qualquer faixa, logo que se introduz o número dessa faixa (AMS), além de permitir etiquetar a localização com um nome de faixa, tal como se faz com um ficheiro contido numa disquete.

Contém a ordem e os pontos de início/fim da música.

Memória resistente ao choque

Uma das maiores desvantagens dos sistemas de leitura óptica é poderem falhar ou falhar em silêncio quando sujeitos a vibrações. O sistema MD resolve este problema, utilizando uma memória auxiliar que memoriza os dados áudio.

Observar os controlos

Consulte as páginas entre parênteses para mais pormenores.

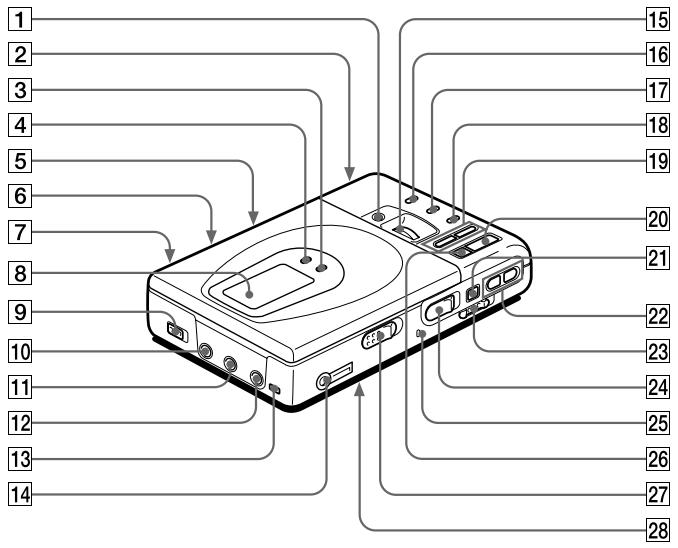

O gravador

1 Tecla TITLE/ENTER (23) 2 Compartimento das pilhas (na parte inferior) (25) 3 Tecla MODE (17) 4 Tecla DISPLAY (15, 19) 5 Interruptor MIC SENS (na parte inferior) (12) 6 Interruptor AVLS (na parte inferior) (18) 7 Ficha tipo jack DC IN 6V (na parte traseira) (6) 8 Visor (15, 19) 9 Interruptor SYNCHRO REC (gravação sincronizada) (11) 10 Ficha tipo jack MIC (PLUG IN POWER) (12) 11 Ficha tipo jack LINE IN (OPTICAL) (6, 11) 12 Ficha tipo jack LINE OUT (20)

13 Tecla DIGITAL MEGA BASS (18) 14 Fichas tipo jack (auscultadores)/REMOTE (8) 15 Botão jog dial vertical (17, 23) 16 Tecla TRACK MARK (22) 17 Tecla END SEARCH (7) 18 Tecla ERASE (21) 19 Tecla / (pesquisa / AMS) (7, 9) 20 Tecla (reprodução) (7, 9) 21 Tecla II (pausa) (7, 9) 22 Tecla VOLUME + / - (9) 23 Interruptor HOLD (19) 24 Interruptor REC (gravação) (7) 25 Indicador de gravação (14) 26 Tecla (parar) (7, 9) 27 Tecla OPEN (6) 28 Tecla CLOCK SET (na parte inferior) (16)

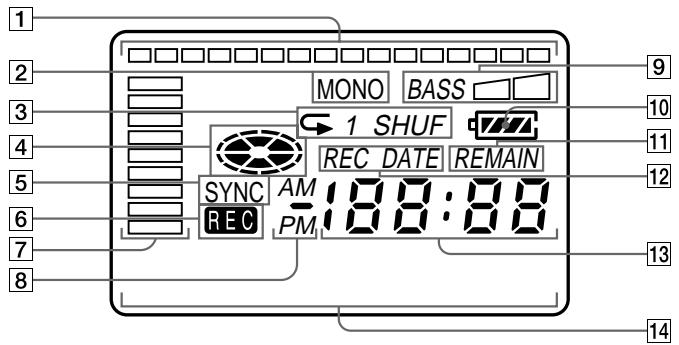

1 Indicador de posição (14, 19) Mostra a localização actual no MD. O ponto em gravação ou reprodução começa a piscar. A parte gravada fica acesa.

2 Indicador MONO (mono) 3 Indicador do modo de reprodução Mostra o modo de reprodução do MD. 4 Indicador do disco Mostra que o disco está a rodar para gravação, reprodução ou montagem de um MD. 5 Indicador SYNC (gravação sincronizada) 6 Indicador REC (7) Acende-se durante a gravação. Quando está a piscar, o gravador está no modo de espera de gravação.

7 Nível de bolha de ar Mostra o volume do MD a ser reproduzido ou gravado. 8 Indicador AM/PM (16) Acende-se juntamente com o indicador da hora no sistema de 12 horas. 9 Indicador Mega bass (18) 10 Indicador das pilhas (25) Mostra a condição das pilhas. 11 Indicador REMAIN (tempo/faixas restantes) (14, 19) Acende-se juntamente com o tempo restante da faixa, o tempo restante do MD ou o número restante de faixas. 12 Indicador REC DATE (data actual/gravada) Acende-se juntamente com a data e a hora de gravação do MD. Se se acender apenas "DATE", aparece no visor a data e a hora actuais. 13 Visualização da hora (14, 19) Mostra a hora da gravação, a hora actual e o tempo decorrido da faixa ou do MD a ser gravado ou reproduzido. 14 Visualização de informações de caracteres (14, 19) Mostra os nomes do disco e da faixa, a data, mensagens de erro, números das faixas, etc.

Durante a reprodução, carregue no lado Vdash para encontrar o início da faixa actual ou anterior ou para fazer uma pesquisa regressiva, ou carregue no lado Vdash para encontrar o início das faixas seguintes ou para pesquisar progressivamente.

4 Tecla TRACK MARK (22) [5] Tecla III (pausa) (7, 9) 6 Interruptor HOLD (19) Faça deslizar HOLD para bloquear os controlos do telecomando. 7 Tecla (parar) (7, 9)
