| Tipo de produto | Forno embutível multifunção |
| Dimensões (A x L x P) | Aproximadamente 59,5 x 59,5 x 55 cm (padrão embutível) |
| Volume interno | Aproximadamente 70 litros (estimativa) |
| Peso líquido | Aproximadamente 30 kg |
| Alimentação elétrica | 220-240 V ~ 50/60 Hz – Potência máx.: 2500 W (estimativa) |
| Tipo de cozimento | Convecção natural, calor circulante, grelha, grelha ventilada, base, descongelação, pizza, espeto giratório (conforme modelo) |
| Comandos | Botões mecânicos / programador eletrónico com temporizador e desligamento automático |
| Temporizador | Temporizador sonoro (até 180 min) ou programador eletrónico com fim de cozedura automático |
| Iluminação interior | Lâmpada halógena específica resistente ao calor |
| Grelhas | Grelhas com sistema de paragem amovíveis e estáveis |
| Limpeza | Esmalte catalítico opcional (painéis autolimpantes) |
| Porta | Vidro interior amovível para limpeza |
| Segurança | Desligamento automático do programador, bloqueio por temperatura (implícito), proteção contra crianças (mantenha crianças afastadas) |
| Instalação | Embutível – fixação por 4 parafusos – requer ventilação do móvel – respeitar as dimensões indicadas |
| Conexão | Tomada com terra ou interruptor omnipolar – cabo H05RR-F, H05VV-F ou H05V2V2F 3G 1.5 mm² (estimativa) |
| Consumo energético | Classe energética não especificada – teste CENELEC EN 50304 para funções estática e calor circulante |
Perguntas frequentes - FI 0502 W IBERNA
Perguntas dos utilizadores sobre FI 0502 W IBERNA
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Forno em formato PDF gratuitamente! Encontre o seu manual FI 0502 W - IBERNA e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. FI 0502 W da marca IBERNA.
MANUAL DE UTILIZADOR FI 0502 W IBERNA
Obrigado por ter optado por um dos nossos produtos. Para tirar o maior proveito possível do seu forno, recomendamos que: Leia atentamente este manual de instruções de utilização; ele contém instruções importantes sobre a instalação, a utilização e a manutenção seguras deste forno.
Mantenha o manual de instruções à mão, num local seguro, para o poder consultar sempre que necessário.
Quando o forno for ligado pela primeira vez, ele poderá emitir fumo com um cheiro acre. Isto fica a dever-se ao facto de o agente aglutinante dos painéis de isolamento existentes à volta do forno ter sido aquecido pela primeira vez. Trata-se de um facto absolutamente normal; se ele ocorrer, terá apenas de esperar que o fumo se dissipe antes de introduzir os alimentos no forno. Devido à sua natureza, um forno aquece muito, em especial a sua porta de vidro.
Por isso, não permita que crianças se aproximem do forno quando ele estiver quente e, em particular, quando o grelhador estiver ligado.
DECLARAÇÃO DE CONFORMIDADE:
- Os componentes realizados neste eletrodoméstico que podem entrar em contacto com os géneros alimentares satisfazem o disposto na directiva da CEE 89/109.
Além disso, este eletrodoméstico satisfaz o disposto nas directivas da CEE 89/336/CEE, 73/23/CEE e alterações subsequentes das mesmas.
Depois de ter retirado o seu forno da embalagem, certifique-se de que ele não apresenta qualquer tipo de danos. Se tiver qualquer dúvida, não o utilize e entre em contacto com um técnico especializado.
Mantenha os materiais realizados na embalagem, como, por exemplo, sacos de plástico, poliestireno ou pregos, fora do alcance das crianças; estes materiais podem constituir fontes de perigo para as crianças.
INFORMAÇÃO SOBRE SEGURANÇA
O forno só deverá ser utilizado para o fim para que foi concebido, ou seja, o forno só deverá ser utilizado para cozinhar alimentos. Todo e qualquer outro tipo de utilização, como, por exemplo, para aquecer o ambiente, é considerada uma forma imprópria de utilizar o forno e, consequentemente, é considerada perigosa. O fabricante declina toda e qualquer responsabilidade por quaisquer danos provocados por uma utilização imprópria, incorrecta ou irrazoável do forno.
Sempre que utilize um aparelho elétrico, deverá observar determinadas regras básicas.
Não puxe pelo cabo para desligar a ficha do aparelho da tomada de alimentação de energia.
Não toque no forno com mãos ou pés molhados ou húmidos. Nunca utilize o forno quando estiver descalço. Não permita que crianças ou adultos irresponsáveis utilizem o forno, salvo sob a supervisão de alguém responsável. Normalmente nunca é boa ideia utilizar adaptadores, fichas múltiplas e extensões.
Se o forno se avariar ou ficar defeituoso, desligue-o, retirando a ficha do respectivo cabo de alimentação de energia da tomada, e não lhe toque.
Se o cabo de alimentação de energia apresentar qualquer tipo de dano, ele terá de ser imediatamente substituído. Ao proceder à substituição do cabo, siga estas instruções.
Desmonte o cabo de alimentação de energia danificado e substitua-o por um HO5RR-F, H05VV-F, H05V2V2-F apto a suportar a corrente elétrica de que o forno necessita.
A substituição do cabo deverá ser sempre levada a cabo por um técnico devidamente qualificado.
O cabo de ligação à terra (amarelo/verde) tem de ter um comprimento 10mm superior ao comprimento do cabo de alimentação de energia.
Sempre que o forno necessitar de ser reparado, recorra exclusivamente a um serviço de assistência técnica aprovado; certifique-se sempre de que só são utilizadas peças sobressalentes originais. Se estas instruções não forem cumpridas, o fabricante não poderá assegurar a segurança do forno.
INSTALAÇÃO
Compete ao cliente proceder à instalação do forno. O fabricante não tem qualquer exigência de proceder à instalação do forno. Se for necessária assistência técnica do fabricante para reparar
avarias ou defeitos resultantes de uma instalação incorreta do forno, esta assistência técnica não está coberta pela garantia. A instalação deve ser efetuada segundo as instruções dos técnicos especializados. Uma instalação incorreta do forno pode causar danos em pessoas, animais ou objetos. Neste caso, o fabricante não poderá ser responsabilizado por esses danos.
MONTAGEM DO FORNO
Monte o forno no espaço previsto na cozinha para esse efeito; o forno poderá ser montado sob uma bancada ou num armário vertical.
Monte o forno na posição devida, aparafusando-o nessa posição; a armação do forno dispõe de quatro orifícios previstos para a fixação do forno.
Para localizar esses orifícios, abra a porta do forno e olhe para o interior do mesmo.
Ao proceder à montagem do forno, e para assegurar uma ventilação adequada do mesmo, deverá respeitar as dimensões e distâncias indicadas no diagrama da pág. 58.
Nota: No caso dos fornos combinados com uma placa, as instruções de montagem do manual da placa devem ser seguidas.
IMPORTANTE
Para que este forno possa trabalhar nas devidas condições, será necessário que o local onde ele vai ser montado seja apropriado. Os painéis dos armários de cozinha situados de um lado e do outro do forno deverão ser feitos de um material resistente ao calor. Certifique-se de que as colas dos armários feitos de madeira folheada estejam aptas a suportar temperaturas de, pelo menos, 120°C. Tanto os plásticos como as colas que não estejam aptos a suportar estas temperaturas se derreterão, provocando a deformação do armário. Depois do forno ter sido alojado no interior do armário, os componentes elétricos terão de ser totalmente isolados. Este requisito é um requisito de segurança legal. Todas as proteções deverão estar firmemente montadas, de modo a ser impossível proceder à sua remoção sem recorrer a ferramentas especiais.
Remova o painel de trás do armário de cozinha em que o forno vai ser montado, a fim de assegurar a circulação de uma corrente de ar adequada à volta do forno. O forno deverá ter um espaço de, pelo menos, 45 mm na parte de trás.
LIGAÇÃO DO FORNO À REDE DE ALIMENTAÇÃO DE ENERGIA
Ligue a ficha do cabo de alimentação de energia à tomada. Primeiro, porém, deverá certificar-se de que existe um terminal de terra que atua como ligação do forno à terra. O forno terá de ser devidamente ligado à terra.
Se o modelo de forno que adquiriu não estiver equipado com uma ficha, monte uma ficha padrão no cabo de alimentação de energia. Esta ficha deverá estar apta a suportar a alimentação de energia constante da placa de características. O cabo de ligação à terra é amarelo/verde. A ficha deverá ser montada por um técnico qualificado.
Se a ficha do cabo e a tomada forem incompatíveis, deverá mandar proceder à substituição da tomada por um técnico devidamente qualificado.
Se assim o quiser, poderá igualmente instalar um interruptor de ligar/desligar, com uma distância mínima entre contactos de 3 mm, na alimentação de energia. As ligações terão de ter em consideração a corrente alimentada e deverão satisfazer os requisitos legais em vigor.
O cabo de ligação à terra, amarelo/verde, não deverá ser ligado/desligado pelo interruptor de ligar/desligar acima referido. Quer a tomada, quer o interruptor de ligar/desligar utilizados para a ligação à rede de energia deverão estar colocados de forma a poderem ser acedidos com facilidade depois do forno ter sido instalado.
Importante: Durante a instalação do forno, coloque o cabo de alimentação de energia de modo a que não fique submetido a temperaturas superiores a 50°C em nenhum ponto da sua extensão.
O forno satisfaz as normas e requisitos de segurança das entidades reguladoras competentes. O forno só poderá ser utilizado com segurança se tiver sido ligado à terra conforme estipulado nos requisitos legais em vigor relativos à segurança das instalações elétricas.
Certifique-se sempre de que o forno foi devidamente ligado à terra.
O fabricante não poderá ser responsabilizado por qualquer tipo de danos ou injúrias provocados em pessoas, animais ou objetos resultantes de uma má ligação do forno à terra, ou mesmo da sua falta de ligação à terra.
AVISO:
A voltagem e o suprimento da frequência são visualizados num quadro (pág. 58).
- Todos os cabos e fios realizados deverão estar aptos a suportarem a corrente elétrica maior de que o forno necessita. Esta corrente está indicada na placa de características.
Se tiver qualquer dúvida, seja ela qual for, recorra aos serviços de um técnico devidamente qualificado.
SUGESTÕES ÚTEIS

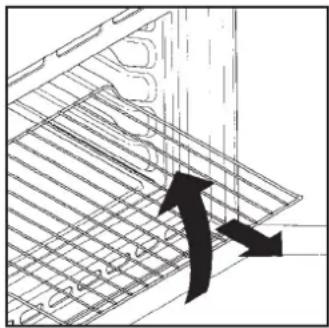

SISTEMA DE SEGURANÇA DAS PRATELEIRAS
O forno dispõe de um novo sistema de segurança das prateleiras. Graças a este sistema, pode puxar as prateleiras para fora, quando pretender inspecionar os alimentos que está a cozinhar, sem correr o risco de que a comida caia ou de que as prateleiras se desencaixem acidentalmente das paredes do forno, tombando.
Totalmente, terá de as puxar para fora e de as levantar.
GRELHAR
O grelhador do forno permite-lhe cozinhar rapidamente os alimentos, dando-lhes um atraente tom acastanhado. Para gratinar os alimentos, recomendamos que coloque a prateleira no quarto nível; este posicionamento da prateleira dependerá naturalmente da quantidade de alimentos, pelo que recomendamos que consulte a fig. na página 49.
Quase todos os alimentos podem ser cozinhados com o grelhador, à exceção de caça muito magra e de rolos de carne. As carnes e os peixes a serem grelhados deverão ser previamente ligeiramente untados com óleo ou outra gordura.
TEMPOS DE COZEDURA
Para saber quais os tempos de cozedura recomendados para cozinhar os alimentos, quando utilize o forno pela primeira vez, recomendamos que consulte as tabelas constantes nas páginas 49, 50. Quando adquirir mais experiência do modo de funcionamento do seu forno, poderá querer alterar os tempos indicados segundo o seu gosto.
LIMPEZA E MANUTENÇÃO
Sempre que o forno for utilizado, aconselhamos a limpar o vidro da porta com papel absorvente. Se houver demasiados salpicos, pode limpar depois com uma esponja seca e detergente. Nunca utilize produtos abrasivos ou objetos cortantes. Nunca limpe o forno com aparelhos a vapor ou a alta pressão.
Limpe as superfícies de aço inoxidável e esmaltadas com água morna, na qual diluiu uma pequena quantidade de detergente ou com produtos indicados para a limpeza dessas superfícies. Nunca utilize abrasivos que poderão danificar as superfícies e arruinar o aspeto do seu forno. É muito importante limpar o forno a seguir a cada utilização.
A gordura derretida deposita-se nas paredes do forno durante a cozedura dos alimentos.
Da próxima vez que o forno for utilizado, esta gordura poderá dar azo a cheiros desagradáveis, podendo, inclusive, pôr em perigo o êxito dos seus cozinhados. Limpe as paredes do forno com água quente com detergente; passe cuidadosamente por água, para remover todos os traços de detergente. Para que esta tarefa seja desnecessária, todos os modelos poderão ser equipados com painéis catalíticos auto-limpantes: estes painéis são fornecidos como um extra (consulte o ponto intitulado FORNO AUTO-LIMPANTE COM REVESTIMENTO CATALÍTICO). Para limpar as grelhas de aço inoxidável poderá utilizar detergentes e esfregões abrasivos de metal, do tipo dos "Bravo". As superfícies em vidro, como a parte de cima, a porta do forno e a porta da estufa, terão de ser limpas antes de estarem frias. O incumprimento desta regra poderá danificar as superfícies. Esse tipo de danos não está coberto pela garantia. Como proceder para substituir a luz inferior do forno: desligue o forno da corrente e desatarraxe a lâmpada. Substitua-a por uma lâmpada idêntica que possa suportar temperaturas muito elevadas.
Forno auto-limpante com revestimento catalítico
Tem à sua disposição, como acessórios extra, painéis especiais, auto-limpantes, revestidos por uma camada micro-porosa. Estes painéis existem para todos os modelos. Uma vez instalados estes painéis, deixa de ser necessário limpar manualmente o interior do forno.
A gordura que salta para as paredes laterais do forno quando são assados ou grelhados alimentos é eliminada pela camada microporosa, que decompõe a gordura por meio de catálise e a transforma em gás.
No entanto, um excesso de salpicos de gordura poderá entupir os poros e, por isso, impedir a auto-limpeza. Para repor a capacidade auto-limpante, basta ligar o forno vazio a temperatura máxima, durante cerca de 10 a 20 minutos.
Nunca utilize produtos abrasivos, esfregões de metal, objetos afiados, panos rugosos ou produtos químicos ou detergentes que possam danificar permanentemente o revestimento catalítico do seu forno.
Quando pretender assar alimentos gordos, o ideal será utilizar tabuleiros de paredes altas e colocar um tabuleiro por baixo da grelha, para apanhar a gordura excessiva.
Se as paredes interiores do forno estiverem cobertas por uma camada de gordura tão espessa que o revestimento catalítico não é eficaz, remova o excesso de gordura com um pano macio ou uma esponja embebida em água quente.
Para que a limpeza automática possa ser levada a cabo com eficácia, é necessário que o revestimento catalítico do interior do forno esteja poroso.
N.B.: Todos os revestimentos catalíticos atualmente disponíveis no mercado têm uma vida útil de cerca de 300 horas. Por isso, devem ser substituídos de 300 em 300 horas de utilização.
COM GRELHA BASCULANTE
DE ACORDO COM OS MODELOS
Para facilitar a limpeza da parte superior do forno, desaparafuse o parafuso de fixação (A) situado no centro da resistência da grelha e baixe-a. Depois de terminada a limpeza, volte a colocar no lugar a resistência com o parafuso de fixação (A) no seu lugar e aparafuse. NB. Para a limpeza, ver
parágrafo "Limpeza" no manual de utilização.
ATENÇÃO: o forno não deve ser colocado em funcionamento sem a resistência no lugar, e devidamente fixada.
ASSISTÊNCIA TÉCNICA
Se o forno não estiver a trabalhar, recomendamos que:
- verifique se o forno está devidamente ligado à corrente (ficha corretamente introduzida na tomada).
Se lhe for impossível detectar a causa da avaria: desligue o forno da corrente, não o tente reparar e ligue para os serviços de assistência técnica.
Antes de ligar para os serviços de assistência técnica, porém, tome nota do número de série do forno, constante da respectiva placa de características (vide a figura na página 58).
CONDIÇÕES DE GARANTIA
Este electrodoméstico está abrangido por uma Garantia. Para beneficiar desta garantia, deverá apresentar o certificado de "Garantia Internacional", devidamente preenchido com o nome e morada do consumidor final, modelo e número de série do aparelho, e data de compra, além de devidamente autenticado pelo lojista. Este documento ficará sempre na posse do consumidor.
Durante o período de Garantia, os Serviços de Assistência Técnica efetuarão a reparação de qualquer deficiência no funcionamento do aparelho resultante de defeito de fabrico.
A Garantia não inclui deslocações a casa do cliente, que serão debitadas de acordo com a taxa de deslocação em vigor a cada momento. Excetua-se a 1ª deslocação, se se efetuar no primeiro mês de vigência da Garantia, que será gratuita.
A Garantia não inclui:
- Anomalias ocasionadas por mau trato, negligência ou manipulação contrária às instruções contidas no manual, modificação ou incorporação de peças de procedência diferente da do aparelho, aplicadas por serviços técnicos não autorizados. - Defeitos provocados por curto-circuito ou injúria mecânica. - Qualquer serviço de instalação ou explicação do funcionamento do aparelho em casa do cliente. - Indemnizações por danos pessoais ou materiais causados direta ou indiretamente. - Troca do aparelho.
Serviço Pós-Venda
Com o objetivo de satisfazer cada vez mais o consumidor final, colocamos à vossa disposição a nossa Rede Nacional de Assistência Técnica, com pessoal técnico devidamente especializado.
Este eletrodoméstico está marcado de acordo com o disposto na diretiva europeia 2002/96/CE relativa aos resíduos de equipamentos elétricos e eletrónicos (REEE).
Ao assegurar que este produto seja corretamente eliminado, estará a prevenir eventuais consequências negativas para o ambiente e para a saúde, que, de outras formas, poderiam resultar de um tratamento incorreto.
deste produto, quando eliminado.
O símbolo patente no produto não pode ser eliminado juntamente com os resíduos domésticos. Em vez disso, deve ser entregue no centro de recolha apropriado, para reciclagem do equipamento elétrico e eletrónico.
A eliminação deste produto deve ser levada a cabo de acordo com os regulamentos localmente aplicáveis à eliminação e ao tratamento de lixo e resíduos.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, agradecemos que entre em contacto com a entidade municipal competente, como o serviço de eliminação de lixos e resíduos ou com o estabelecimento comercial onde adquiriu o produto.
UTILIZAÇÃO DO CONTA MINUTOS
Para selecionar o tempo desejado, rode totalmente o botão no sentido dos ponteiros do relógio e em seguida volte a rodar no sentido inverso, até ao tempo desejado.
No fim do tempo selecionado, será emitido um sinal sonoro durante alguns segundos.
UTILIZAÇÃO DO PROGRAMADOR DE FIM DE COZEDURA
Este controlo dá-lhe a possibilidade de escolher o tempo de cozedura que pretende, desligando automaticamente o forno uma vez terminado o tempo selecionado (máx. 120 min). Uma vez terminado o tempo selecionado, o programador volta à posição 0 e um sinal sonoro informa que o forno se desligará automaticamente. O forno apenas funcionará após
de selecionar o tempo ou com o programador na posição (símbolo).
Duração do modo de cozedura escolhido
Para selecionar o tempo, empurre o botão de controlo e rode-o no sentido inverso aos ponteiros do relógio até ao tempo correto.
Para selecionar o conta-minutos, selecione o tempo de cozedura rodando o botão no sentido inverso aos ponteiros do relógio, sem empurrar, até o tempo desejado aparecer no mostrador do lado esquerdo do relógio (máx. 180 minutos).
Quando o tempo desejado terminar, o relógio emitirá um sinal sonoro e o forno deve ser desligado manualmente. Para parar o alarme, rode o botão até aparecer no mostrador.
UTILIZAÇÃO DO PROGRAMADOR ELETRÓNICO
| FUNções COMO SELECTIONAR COMO DESLIGAR O QUE FAZ? PARA QUE SERVE | |||
| CONTAMINUTOS | • Mantenha pressionado o botão. • Pressione os botões ↦ ↦ para seleção o tempo desejado. • Solte todos os botões. | • quando o tempo termina um sinal sonoro é emitido (este sinal sonoro pará por si so, contudo pode ser parado imeditamente pressionando ↦). | • Um sinal sonoro é emitido no final do tempo seleção. • Para verficar quando tempo restà até ao fim do tempo seleção do pressione o botão ↦. |
| FUNÇÃO MANUAL | • Pressione o botão ↦. • Selecione a função de cozedura atraves do botão de seleção de funções. | • Coloque o botão de seleção de funções na posicao 0. | • Forno disponível para utilizesçao |
| SELEÇÃO DA DURAÇÃO DO TEMPO DE COZEDURA | • Mantenha pressionado o botão TIMER. • Pressione os botões ↦ ↦ para seleção a duração do tempo de cozedura desejada. • Solte todos os botões. • Selecione a função de cozedura atraves do botão de seleção de funções. | • quando o tempo seleção terminar o forno desligar-se-à automaticamente. • Caso deseje terminar a cozedura mais cedo colque o botão de seleção de funções na posicao) ou seleção o tempo para 0.00 (botões TIMER e ↦). | • É possível verficar qual o tempo seleçãoado para o prato escolhido. • Para verficar quanto tempo restà até ao fim do tempo seleção do pressione o botão TIMER. • Para alterar o tempo seleçãodo pressione o botão TIMER e selezione o novo tempo pressionan-do ↦. |
| FIM DO TEMPO DE COZEDURA | • Mantenha pressionado o botão END. • Pressione os botões ↦ ↦ para seleção a hora a que deseja que o forno se desluge. • Solte os botões. • Selecione a função de cozedura atraves do botão de seleção de funções. | • Na hora seleçãoada o forno desligar-se-à. • Para desligar manual-mente seleção no selector de funções a posicao 0. | • É possível seleçãoar a hora de fim de cozedura. • Para verficar a hora seleçãoada pressione o botão END. • Para alterar a hora seleçãoda pressione o botão END emAGO com minuto com ↦. |

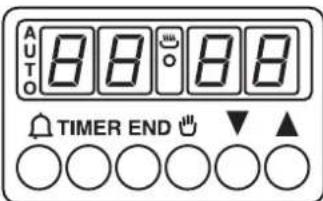

ACERTAR O RELÓGIO
ATENÇÃO: a primeira operação que deve ser levada a cabo após a instalação do forno ou antes de um corte de energia (facilmente detetado no display onde pisca 00) é o acertar das horas. Proceda da seguinte forma.
- Mantenha pressionados os botões TIMER e END. (e TIMER em alguns modelos)
- Selecione a hora com os botões
- Solte todos os botões.
ATENÇÃO: O forno só funciona se estiver selecionada a função manual ou após o acertar da hora.
NOTA: em alguns modelos, os símbolos são substituídos por + e -.
Seleção a funciona de cozedura através do botão de seleção de funções.
Às 11:45 o forno começará a funcionar e desligar-se-á automaticamente ao fim de 45 minutos.
ATENÇÃO
Se a hora de fim de cozedura é selecionada (através do botão END) sem que seja selecionada a duração do tempo de cozedura, o forno começará a funcionar de imediato e desligar-se-á à hora selecionada.

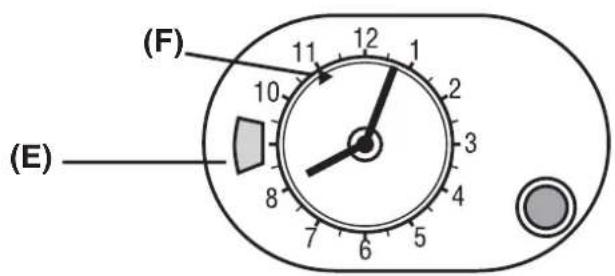

ACERTAR O RELÓGIO
Para selecionar a hora correta, empurre e rode o botão no sentido inverso aos ponteiros do relógio até o relógio indicar a hora correta. Uma vez feita esta operação, solte o botão de controlo.
ATENÇÃO: O forno só funciona se estiver selecionada a função manual ou antes do acertar da hora.
| FUNÇÃO COMO SELECTIONAR COMO DESLIGAR O QUE FAZ? PARA QUE SERVE | |||
| FUNÇÃO MANUAL | · Rode o botão de controle no sentido inverto os ponteiros do relógio, sem empurar, às vezes acredem que o botão não está local. · Rode o selector do fornó para a posção O. | · Forno disponível para utilização | · Para cozinhar os pratos desejados. |
| SELEÇÃO DA DURAÇÃO DO TEMPO DE COZEDURA | · Seleção primaryo a função de cozedura e a temperatura desejadas. · Seleção e duração do tempo de cozedura desejado rodando o botão de controle no sentido inverto os ponteiros do relógio às vezes acredem que o botão não está local. · O forno está afunçionar de imeditado e desligar-se-à automaticamente no final do tempo selecionado (Tempo máximo 180 minutos / 3 horas). | · No final do tempo seleção o forno desigasar-se-à automaticamente é送去 emitido um sinal sonoro. · Para cancelar o tempo seleçãoado rodeo botão de controle até o sintolô aparecer noMASTER (E) | · É possível verficar o tempo de cozedura seleçãoado para o prato escolhido. |
| FIM DO TEMPO DE COZEDURA Não disponível para o Modelo 2D 364. | · Primeiro seleção a função de cozedura e a temperatura desejadas. · Para seleçãoar a hora de iniciço de cozedura puxe o botão de controle e rode- o não sentido inverto dos ponteiros do relógio às vezes acredem que o botão não está local. · Para seleçãoar a duração do tempo de cozedura desejada rodeo botão de controle no sentido desistindo das vezes acredem que o botão não está local. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. · Para seleçãoar a boa de tempo de cozedura desejado. | · No final do tempo decozedura seleçãoado o forno desigargar-se-à automaticamente é seremeditado um sinal sonoro. · Para cancelar a função seleçãoada rodeo botão de controle no sentido inverto os ponteiros do relógio às vezes acredem que o botão aparecer noMASTER (E): · O alarmé devese rascagem rodando o botão de controle até o sintolô aparecer noMASTER (E) | · Exemplo: se o prato tem de ser cozinhado em 45 minutos e precisá de estar pronto àminhas 12:30; ·Selecione a funçãodesejada ·Selecione o início decozedura para as 11:45 (12:30 menos 45 minutos) ·Selecione o tempo decozedura para 45 minutosNo final do tempo decozedura seleçãoado o forno desigargar-se-à automaticamente. |
INSTRUÇÕES DE OPERAÇÃO
A nossa gama de produtos inclui diversos estilos e cores. Para identificar as especificações técnicas e as funções do modelo que adquiriu, consulte os diagramas que se seguem.
Alguns modelos com botões de empurrar/puxar, pressionam-se para ejetar antes de se rodarem.
Durante o funcionamento do forno, a luz interna manter-se-á acesa.
FORNOS ESTÁTICOS - FORNO MULTIFUNÇÕES
Botão de seleção da função, botão de controlo do termostato
Botão de seleção da função + termostato (forno estático)
| Função | Fornos estáticos | Forno multifunções | ||
| Botão de selec- ção da função | Botão de con- trolo do termo- státo | Acende a luz interna doorno. Activará automaticamente a ventoinha de refrigeração (apenas para modelos com ventoinha de refrigeração). | ● | ● |
| Descongenação Se o botão de seleção de funções estiver colocado{nosta posicao, a ventoinha circulá o ar à temperatura ambiente à volta dos alimentos congelados, fazendo com que fiquem descongelados em algumas minutos sem que o teor de proteinas dos alimentos sofra qualquer alteração. | ○ | |||
| 50 ÷ MAX | Forno ventilado: Uma ventoinha sorpa o ar, para os diversos níveis doorno. Esta é a forma ideal de cozinhar多人es tips de alimentos ao mesmo tempo (como, por exemplo, carne e pêixe), sem que os seu sabores e cheiros se mistrem. Neste modo de utilização, os alimentos são cozinhados com suavidade, sentido, consequentemente, o ideal para confecionar pão-de-í, bolos, etc. | ○ | ||
| 50 ÷ 200 | Porta fechada - grelhado ventilado. O ar é aquecido pela resistência do grelhador e a ventoinha sorpa o ar para os alimentos à temperatura necessária.Esta temperatura estende-se dos 50°C acos 200°C. A funcção de grelhador com ventoinha é uma excellente alternatively a assar alimentos no espeto. É, aliás, a funcção ideal para assar mesmo grandes quantidades de aves, salsichas e carnes vermelhas. | ● | ||
| 50 ÷ MAX | Baixo elemento com maior ventilação. Esta função é ideal para travessas delicadas (tarteiras, travessa para "suffle"). | ○ | ||
| MAX | Função de aquecimento Esta função é recomendada para aquecer comida précozinhada, poscionando a prateleira no sencondo não a conta de cima, ou para descongelar pão ou pizza posicondo a prateleira no não mais boa. | ○ | ○ | |
| 50 ÷ MAX | Conceção natural Neste modo de operação são usadas as两大 resistências inferior e superior. Trata-se da forma convencional de assar e cozinhar. É a forma ideal de assar carne e cça, cozer biscoitos e assar mazes; com este modo de operação os alimentos ficam com bom aspecto e estaladiços. | ● | ● | |
| 50 ÷ MAX | Grelhados - porta fechada. O interruptor da opção de grelhados, funciona a infra-vermelhos.Esta função é ideal para cozinhar carnes de maior espessura (salsichas e bacon). | ● | ○ | |
| 50 ÷ MAX | Modo de cozedura de pizzas O calor intenso produzido durante this mode of cozedura é similar ao produzido nos fornos de lenha Tradiconais, especialis para a cozedura de pizzas. | ○ | ||
| Grill mais espeto giratório Grelhador/espto rotativo. Esta função é realizada para assar alimentos com o espeto. | ○ | |||
** Programa testado de acordo com o CENELEC EN 50304 ** Programa testado de acordo com o CENELEC EN 50304 utilizado por definição na classe energética.
N.B. Em todos os modelos. Só em alguns modelos.
TABELAS DE TEMPOS DE COZEDURA
Os tempos sugeridos nas tabelas que se seguem revestem-se de mero caráter orientativo, podendo variar em função da qualidade, da frescura, da dimensão e da espessura dos alimentos e ainda segundo o seu gosto pessoal. Deixe sempre os alimentos cozinhados repousarem alguns minutos antes de os servir, pois todos os alimentos continuam a cozer depois de serem retirados do forno.
Conselhos úteis
Desligue o forno cerca de 10 minutos antes do tempo indicado, deixando os alimentos no seu interior. Esta medida, além de mais, permitir-lhe-á poupar energia e completar a cozedura a seu gosto. Para que a superfície dos alimentos não fique demasiado seca é indispensável reduzir a temperatura.
Posição da prateleira
Forno elétrico estático Forno com ventoinha elétrico
| Alimentos Quantidade Nível | Tempera-Tempo de cozedura em minutos | ratura do forno | NívelTempo de cozedura em minutos | tura doforno | Observações | |
| • Massas | ||||||
| Lasanha Kg 3,5 2 | 70 - 75 220 2 | 60 - 65 200 | Colque a lasanha no forno quando ele estiver frio | |||
| Cannellonis Kg 1,8 | 2 50 - 60 220 | 2 40 - 50 200 | Colque a lasanha no forno quando ele estiver frio | |||
| Massa cozinhada no forno | Kg 2,5 2 55 | - 60 220 | 2 45 - 50 200 | Colque a lasanha no forno quando ele estiver frio | ||
| • Pão, pizzas | ||||||
| Pão | Kg 1 de massa | 2 | 35 prerisc.10 | 200 2 | 30 - 35 prerisc.10 | 180 |
| Pizza2Kg 251 190 | 1 190 | Aqueça previamente o forno durante 15 minutos e colque as pizzas numa forma prevalente undada. Guarneça a base da pizza com tomate, queijo, fiambre, oleo, sal e oregões. | ||||
| Pastéis 35ongelados vol au vents) | n° 24 unids. 25 | - 301 220 | 2 200 | Colque os 24 vol au vents no forno e deixe-os cozinhar | ||
| 4 fogadas | gr. 200 | 2 | 20 - 25 | 200 2 | 180 | |
| d'80massa cada | Aqueça prevalente o forno durante 15 minutos,unte a forma, tempera as 4 fogadas com oleo e sal e deixe-as levedar, a temperatura ambiente, durantePEGemenos 2 horas antes de as colocar no forno | |||||
| • Carne | ||||||
| Todos os times de carne podem ser cozinhados em recipientes tanto de bordos altos como de bordos baixos. Se optar por um recipiente de bordos baixos, é aconselhável tapá-lo, a fim de fazer que o forno fique sujo com os salpicos dos condimentos realizados no tempero da carne. As carnes confecionadas em recipientes cobertos ficam mais macias e com mais sucos, quando que as carnes cozinhadas em recipientes descobertos resultam mais tostadas. Os times de cozedura indicados aplicam-se tanto à cozedura em recipientes cobertos como à cozedura em recipientes descobertos. | ||||||
| Peça de vaca inteira | 5Kg 603 220 | 0 3 200 | Colque a carne num pirex de bordo alto com sal e pimenta. Vire a carne a meio da cozedura. | |||
| Lombo de porco assado | 8Kg 902 220 | 0 2 200 | Tempere a carne com sal, pimenta, oleo, manteiga e temperos naturais e leve-a ao forno num pirex tapado. | |||
| Lombo de vitela assado | 8Kg 1100 220 | 20 2 200 | Idem. | |||
| Lombo de vaca assado | 8Kg 902 220 | 0 2 200 | Idem. | |||
| • Peixe | ||||||
| Truta | 3 interas / Kg 1 | 2 | 40 - 45 | 220 | 2 | 35 - 40 |
| • Salmão | 700 gr. em postas de 2,5 80cm de espessura | - 252 220 | 2 200 | Cozinhe as trutas num pirex, coberto, com oleo, sal e cebolas. | ||
| Solha | Filetes / Kg 1 | 2 | 40 - 45 | 220 | 2 | 35 - 40 |
| Cozinhe a solha temperada com sal e 1 colher de oleo. | ||||||
| Dourada | 2 inteiras | 2 | 40 - 45 | 220 | 2 | 35 - 40 |
| Cozinhe em recipiente coberto, com oleo e sal. | ||||||
| Forno eletrico estático | Forno com ventoinha eletrico | |||||||
| Alimentos | Quantidade | Nivel | Tempo de cozedura em minutos | Tempe- ratura do forno | Nivel | Tempo de cozedura em minutos | Tempera- tura doforno | Observações |
| • Avex, coelho | ||||||||
| Galinha Kg 1-1,3 2 | 60 - 80 220 2 | 60 - 70 | 200 | Tempere a galinha com condimentos naturais e muito pouco óe o colocque-a num pirex de bordos altos. | ||||
| Frango Kg 1,5-1,7 | 2 110 - 120 220 2 | 20 100 | - 110 200 | Idem. | ||||
| Coelho aos pedaços | Kg 1-1,2 2 | 55 - 65 | 20 2 50 - 60 200 | Coloque os pedaços de coelho, de dimensoes semelhantes, na piingadeira e tempere com condimentos naturais. Se necessário, vire a carne a meio da cozedura. | ||||
| • Doces e pastelaria | ||||||||
| Tarte de chocolate na forma | 1 55 | 180 1 50 160 | Em forma de tarte de 22 cm de Ó. Aqueça previamente o forno (10 min.). | |||||
| Torta de cenoura na forma | 1 55 | 175 1 40 - 45 160 | Em forma de tarte de 22 cm de Ó. Aqueça previamente o forno (10 min.). | |||||
| Torte de fruta (damascos ou alperces) | 1700 | gr | 40 200 2 30 | - 35 180 | Em forma de tarte de 22 cm de Ó. Aqueça previamente o forno (10 min.). | |||
| • Legumes | ||||||||
| Funcho | 800 gr | 1 | 70 - 80 | 220 | 1 | 60 - 70 | 200 | Coloque o funcho partido em 4 bocados com a parte de dentro voltada para cima, tem-perados com mantelga e sal num pirex e cubra. |
| Abobrinha | 800 gr | 1 70 | 220 1 60 - 70 200 | Corte em fatias e coza num pirex, cobertas, com manteiga e sal. | ||||
| Batatas | 800 gr | 2 | 60 - 65 | 220 | 2 | 60 - 65 | 200 | Corte em bocados iguais e cozinhe num pirex coberto com óe, sal, oregões ou rosmaninho |
| Cenouras | 800 gr | 1 | 80 - 85 | 220 | 1 | 70 - 80 | 200 | Corte às rode-las, e cozinhe num pirex tapado. |
| • Fruta | ||||||||
| Maçás inteiras | Kg 1 | 1 | 45 - 55 | 220 | 2 | 45 - 55 | 200 | Cozinhe num pirex ou recipientete cerâmico, sem tapar. Deixe arrefecer no forno. |
| Péras | Kg 1 | 1 | 45 - 55 | 220 | 2 | 45 - 55 | 200 | Idem. |
| Pèssegos | Kg 1 | 1 | 45 - 55 | 220 | 2 | 45 - 55 | 200 | Idem. |
| • Grelhados | ||||||||
| Pão de forma tostado | 4 fatias | 4 | 5 (pré-aqec.: 5 min.) | Grelhador | 4 | 5 (pré-aqec.: 10 min.) | Grelhador | Coloque o pão sobre a grelha. Volte as fatias a meio. Atençao: deixe o pão ficar nouve do forno, a repousar, antes de servir (forma desligado). |
| Tostas rechecadas | 4 | 3 | 10 (pré-aqec.: 5 min.) | Grelhador | 3 | 5/8 (pré-aqec.: 10 min.) | Grelhador | Coloque as tostas sobre a grelha apoiaja na pingadeira: volta-as quando ficarem douradas. |
| Salsichas | n°6 / Kg 0,9 | 4 | 25/30 (pré-aqec.: 5 min.) | Grelhador | 4 | 15/12 (pré-aqec.: 10 min.) | Grelhador | Corte-as ao meio e coloque-as sobre a grelha (pare de Dentro voltada para cima). Volte a meio da cozedura. Atençao: convém controlar visualmente a uniformidade da cozedura. Se está não se aparecer uniforme, troque a posção das salsichas mais passadas com as menos passadas. |
| Entrecosto | n°4 / Kg 1,5 | 4 | 25 (pré-aqec.: 5 min.) | Grelhador | 4 | 15/20 (pré-aqec.: 5 min.) | Grelhador | Certifique-se de que o entrecosto está exposto aos efeitos totais do grelhador principal. |
| Coxas de frango | n°4 / Kg 1,5 | 3 | 50/60 (pré-aqec.: 5 min.) | Grelhador | 3 | 50/60 (pré-aqec.: 10 min.) | Grelhador | Tempere com condimentos naturais e volté de vez em quando. |
INSTRUÇÕES GERAIS
O fabricante declina toda e qualquer responsabilidade por gralhas, erros tipográficos ou de transcrição/tradução contidos neste manual. Reservamo-nos o direito de introduzir alterações nos produtos, conforme necessário, tendo inclusive em atenção os interesses relativos ao respetivo consumo, sem prejuízo das características associadas à segurança ou ao funcionamento dos eletrodomésticos.
- DECLARAÇÃO DE CONFORMIDADE
- INFORMAÇÃO SOBRE SEGURANÇA
- INSTALAÇÃO
- MONTAGEM DO FORNO
- IMPORTANTE
- LIGAÇÃO DO FORNO À REDE DE ALIMENTAÇÃO DE ENERGIA
- AVISO
- SUGESTÕES ÚTEIS
- SISTEMA DE SEGURANÇA DAS PRATELEIRAS
- GRELHAR
- TEMPOS DE COZEDURA
- LIMPEZA E MANUTENÇÃO
- FORNO AUTO-LIMPANTE COM REVESTIMENTO CATALÍTICO
- COM GRELHA BASCULANTE
- DE ACORDO COM OS MODELOS
- ASSISTÊNCIA TÉCNICA
- CONDIÇÕES DE GARANTIA
- A GARANTIA NÃO INCLUI
- SERVIÇO PÓS-VENDA
- UTILIZAÇÃO DO CONTA MINUTOS
- UTILIZAÇÃO DO PROGRAMADOR DE FIM DE COZEDURA
- UTILIZAÇÃO DO PROGRAMADOR ELETRÓNICO
- ACERTAR O RELÓGIO
- INSTRUÇÕES DE OPERAÇÃO
- FORNOS ESTÁTICOS - FORNO MULTIFUNÇÕES
- TABELAS DE TEMPOS DE COZEDURA
- CONSELHOS ÚTEIS
- INSTRUÇÕES GERAIS
Marca : IBERNA
Modelo : FI 0502 W
Categoria : Forno
