MANUAL DE UTILIZADOR HBO6750 DENVER

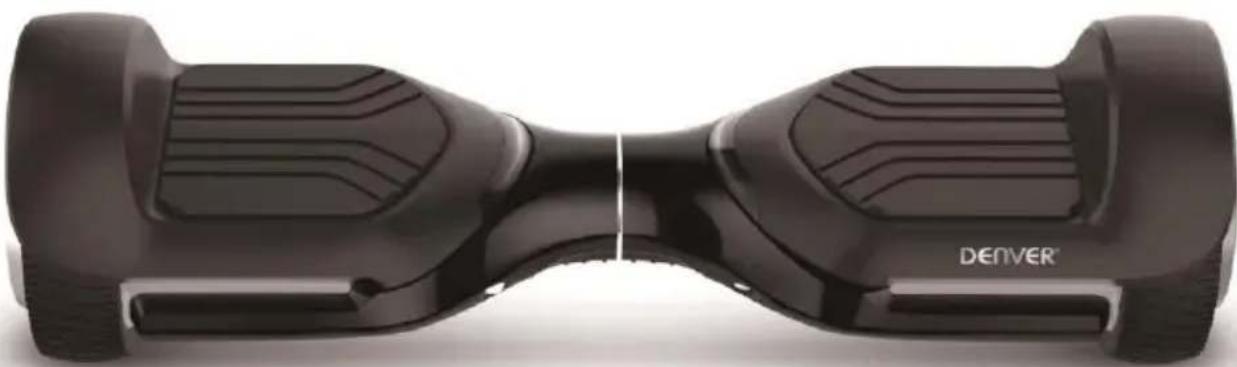

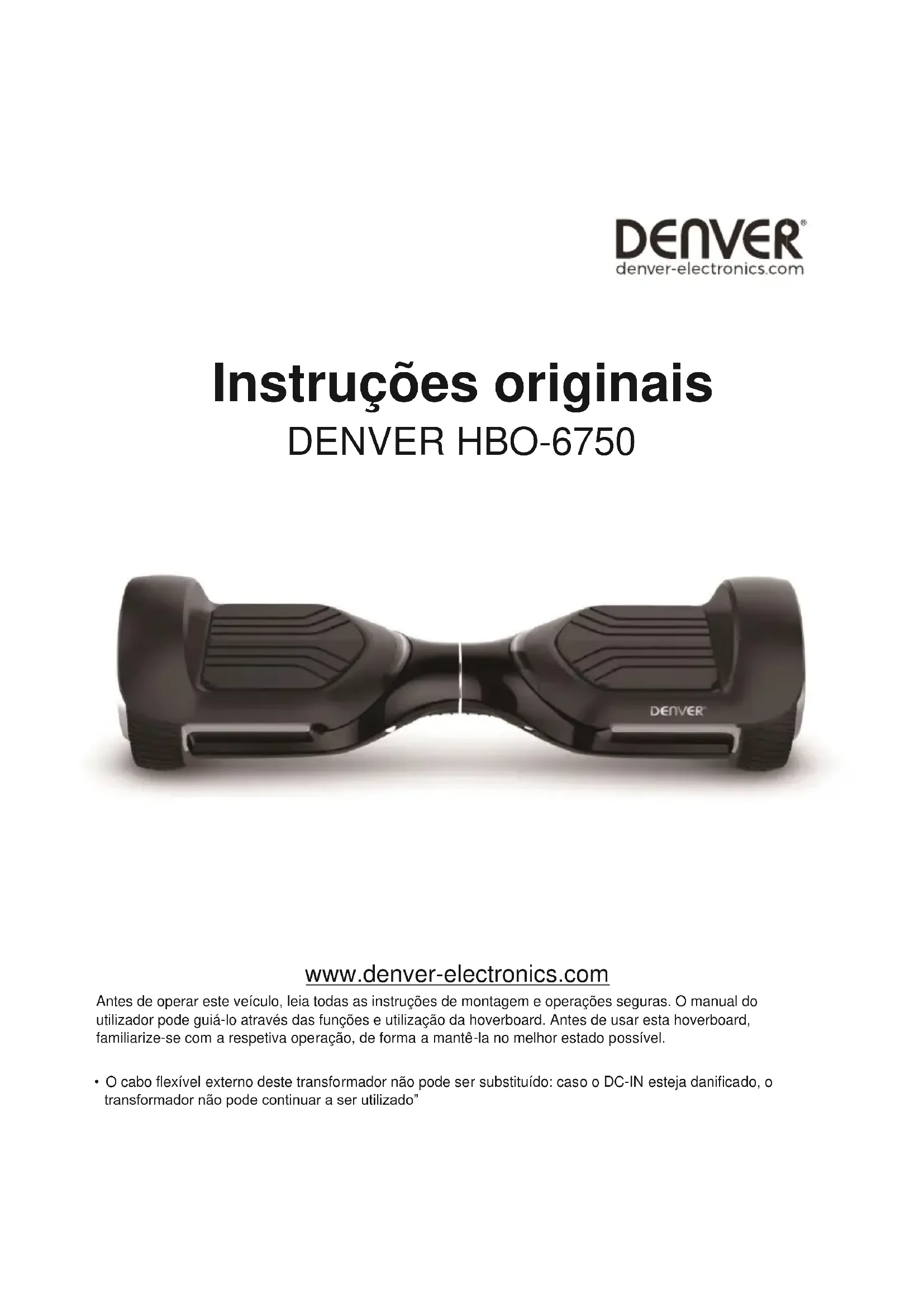

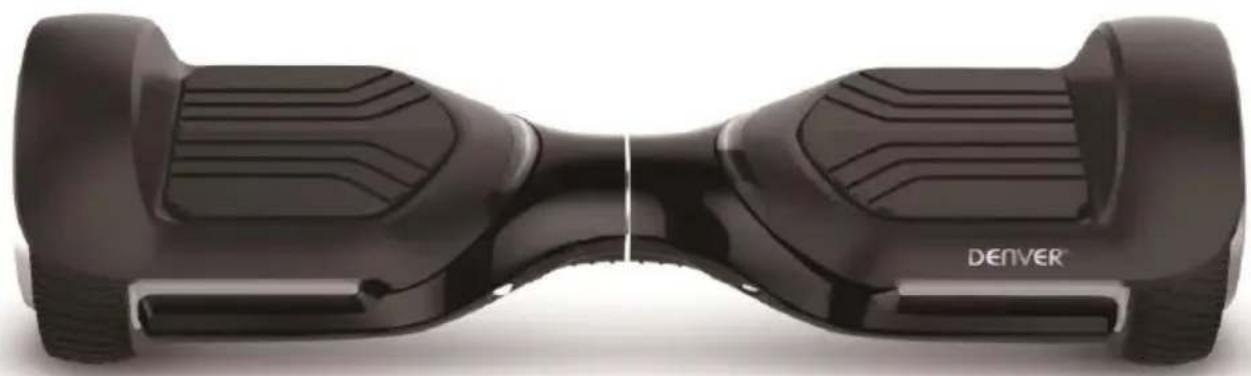

Datum: 27th July 2020Instruções originais DENVER HBO-6750 www.denver-electronics.com Antes de operar este veículo, leia todas as instruções de montagem e operações seguras. O manual do utilizador pode guiá-lo através das funções e utilização da hoverboard. Antes de usar esta hoverboard, familiarize-se com a respetiva operação, de forma a mantê-la no melhor estado possível.

• O cabo flexível externo deste transformador não pode ser substituído: caso o DC-IN esteja danificado, o transformador não pode continuar a ser utilizado”POR 1

• Este dispositivo pode ser utilizado por crianças com idade inferior a 8 anos e por pessoas com capacidades mentais, sensoriais ou físicas reduzidas ou sem experiência ou conhecimento, se forem adequadamente supervisionadas ou se as instruções que lhes forem dadas em relação à utilização segura do dispositivo e dos riscos envolvidos forem devidamente compreendidas. Não deve ser permitido que as crianças brinquem com o dispositivo. A limpeza e a manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.

Aviso: bateria de lítio dentro Capítulo 1 Informações Gerais Encorajamos os proprietários deste modelo de hoverboard a guardar o mesmo num lugar seguro. Para aumentar a segurança e a duração das baterias associadas a este modelo, é importante não carregar este modelo se a temperatura for inferior a 5

. Adicionalmente, o carregador deve ser desligado quando a bateria estiver totalmente carregada. Usar o carregador que está incluído na embalagem do hoverboard.

1.1. Risco de conduzir - Aprenda a conduzir em segurança antes de conduzir depressa na hoverboard. - A falha, perda de controlo, colisão, incluindo a violação das regras no manual do utilizador, poderão conduzir a ferimentos. - A velocidade e o alcance podem diferir com base no peso do condutor, terreno, temperatura e estilo de condução. - Certifique-se de que usa capacete e roupa protetora antes de usar a hoverboard. - Certifique-se de que lê o manual com atenção antes de usar a hoverboard. - Destina-se apenas a ser usada com tempo seco. - Não recomendamos o uso de nenhuma hoverboard em estradas públicas. - Apenas para uso doméstico.POR 2 1.2. Preparação antes da operação Antes de usar, a bateria deve estar totalmente carregada. Por favor, consulte o Capítulo 6. 1.3. Limitação de peso do operador Motivo da limitação de peso: 1. garante a segurança do operador; 2. Diminui os danos de sobrecarga. Carga máxima: 120 kg. Capítulo 2 Operar a Hoverboard 2.1. Descrição e identificação 2.2. Calibração Se a sua hoverboard parecer puxar para a esquerda ou para a direita, poderá ser necessário recalibrar os respetivos sensores. Passos abaixo: Passo 1: Desligar/nívelar o hoverboard Passo 2: Premir e manter premido o botão de ligação. (Manter premido o botão mesmo que comece a piscar em vermelho e a fazer um bipe. E aguardar até o mesmo emitir um bipe constante) Passo 3: Libertar o botão de ligação e após isso a calibração está concluída.

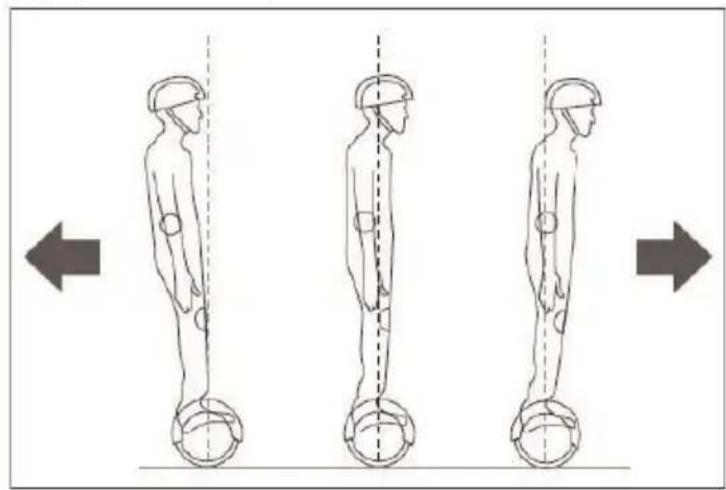

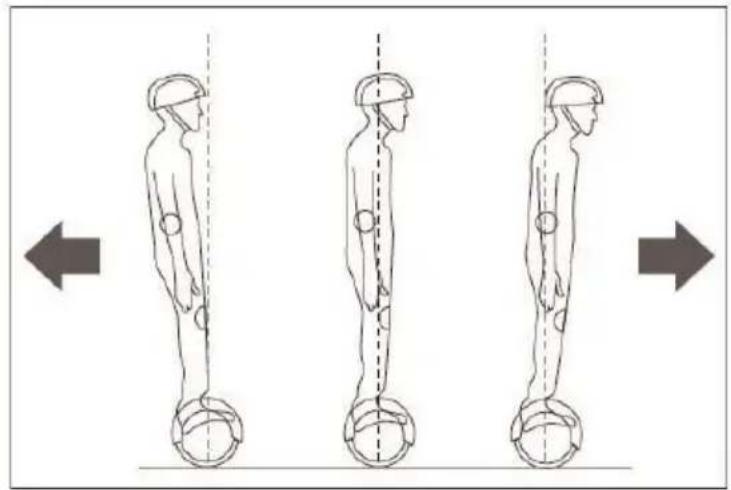

2.3. Princípio de funcionamento - A hoverboard utiliza Equilíbrio dinâmico com sensores de aceleração e giroscópio interno. O estado da scooter é controlado pelo centro de gravidade. É ajustada pelo motor, o qual é controlado pelo sistema de servocomando. Quando se inclina para a frente, a scooter deteta as suas ações e acelera. Quando necessitar de virar, abrande e mova o pé para a frente ou para trás e, em seguida, o centro de Pedal Indicador Protetor de Cabeça Protetor de Cabeça Pneu

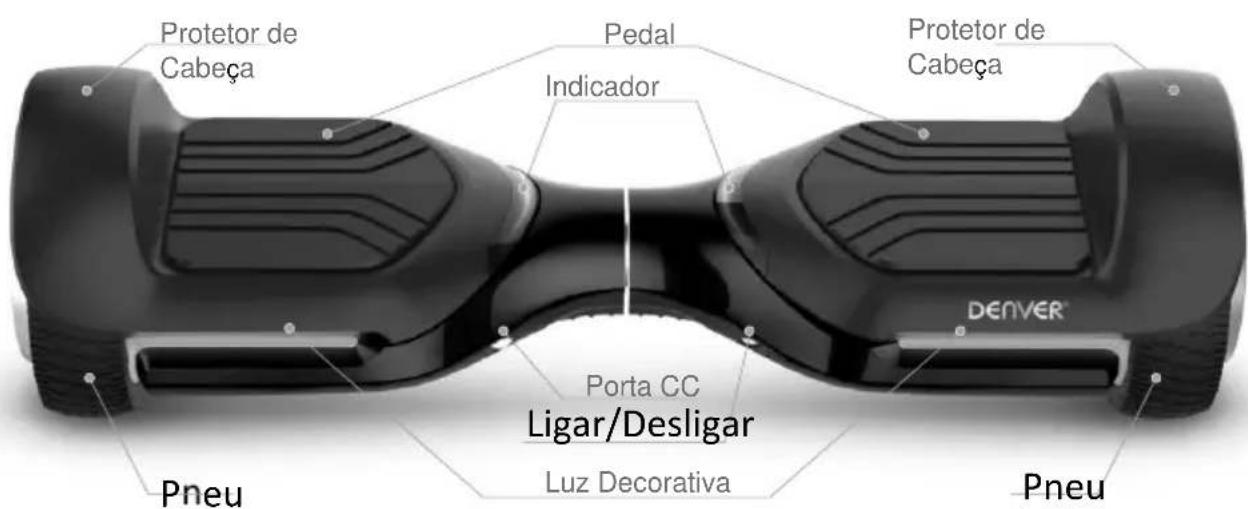

Luz DecorativaPOR 3 gravidade do corpo mover-se-á para a esquerda ou para a direita e a hoverboard conseguirá detetar o movimento para a esquerda ou direita. - A hoverboard possui um sistema de estabilização dinâmica por inércia, pelo que consegue manter o equilíbrio anterior-posterior, embora não consiga garantir a esquerda e a direita. Deste modo, quando virar, a hoverboard terá de ser operada devagar, caso contrário, poderá ficar ferido. 2.4. Aprender a utilizar a hoverboard Passo 1: Prima o botão de alimentação para ligar a hoverboard. Passo 2: Coloque a hoverboard num solo plano e certifique-se de que todas as medidas são tomadas. Coloque um pé no relevo que irá acionar o interruptor do pedal para ligar o indicador de operação e, depois de o sistema entrar no modo de equilíbrio automático, coloque o outro pé no relevo. Passo 3: Controle o avanço ou o retrocesso da hoverboard e lembre-se que, o movimento do seu corpo não deve ser abrupto. Se estiver num estado de equilíbrio quando acionar o interruptor de pé, a campainha emitirá um alarme e o LED de aviso acenderá. O sistema não está num estado de equilíbrio automático. Não deverá operar a hoverboard se a mesma não estiver num estado de equilíbrio. Em seguida, necessita de calibrar os sensores, pelo que consulte o ponto 2.2. Passo 4: Controle a direção esquerda e direita da hoverboard. Passo 5: Antes de sair da hoverboard, certifique-se de que a mesma ainda está no estado de equilíbrio e parada e, em seguida, tire um pé e depois o outro. Virar para a Esquerda Virar para a Direita

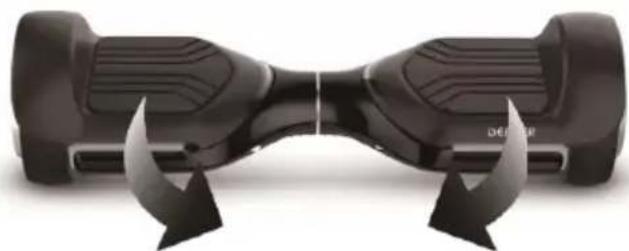

NOTA: Incline o pé direito para a frente – Incline o pé esquerdo para a frente –POR 4 Nunca deve virar violentamente quando estiver a conduzir depressa. Nunca deve andar nos passeios nem virar num declive. Dará origem a uma queda e a ferimentos. 2.5. Reaja sempre aos alarmes A hoverboard não funcionará nas seguintes condições:

• Durante o funcionamento, se o sistema apresentar um erro, a hoverboard fornecerá ordenações diferentes ao condutor, tais como, a proibição de conduzir, luzes de indicação de alarme, emissão intermitente de sons de alarme e inibição do sistema de entrar no modo de equilíbrio automático.

• Ao sentar-se na hoverboard, a plataforma desloca-se para a frente ou para trás mais de 10 graus e a unidade não funciona.

• A tensão da bateria é demasiado baixa.

• Durante o carregamento.

• Durante o funcionamento, a plataforma vira ao contrário e proibe o funcionamento.

• Excesso de velocidade.

• A bateria não está suficientemente carregada.

• Dois segundos após o bloqueio do pneu, a hoverboard entrará no modo de desligamento.

• A tensão da bateria está mais baixa que o valor de proteção, pelo que, 15 segundos mais tarde a hoverboard entra em modo de desligamento.

• Grande descarga contínua de tensão (como numa subida com inclinação acentuada)

Quando a hoverboard entra no estado de desligamento, o sistema bloqueia automaticamente a máquina. Pode ser desbloqueada quando prime o botão de alimentação. Quando a bateria ficar esgotada ou o sistema fornecer informações com desligamento de segurança, por favor, não continue a conduzir a hoverboard, caso contrário, a hoverboard não ficará equilibrada por falta de bateria. Neste estado, existe a probabilidade de o condutor ficar ferido. Se a bateria atingir o valor mínimo, a condução continuada da hoverboard afetará negativamente a vida útil da bacteria

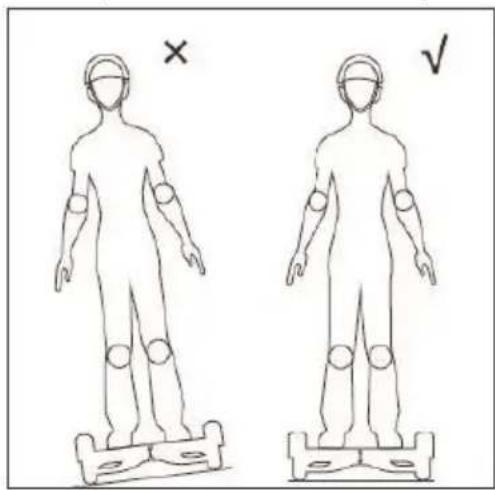

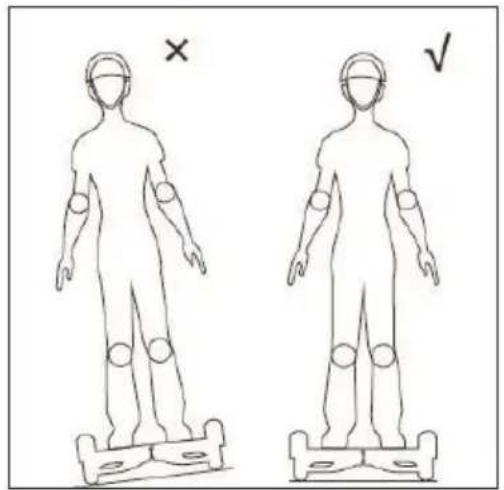

• O produto deve apenas ser utilizado a uma temperatura entre - 10°C e +45°C. 2.6. Prática de condução Antes de conduzir a hoverboard, por favor, certifique-se de que está familiarizado com as aptidões para a conduzir. Pratique sempre com alguém pronto para o segurar/apoiar.

• Use roupas práticas (mas não largas) e sapatos rasos de modo a reter a flexibilidade do seu corpo.

• Por favor, vá para espaços abertos para praticar a condução da hoverboard até conseguir subir e descer facilmente.

• Assegure que a superfície está nivelada.

• Quando estiver a conduzir num terreno diferente, deverá abrandar.POR 5

• A hoverboard é uma ferramenta de condução concebida para estradas planas. Reduza a velocidade se estiver a conduzir a hoverboard numa superfície irregular.

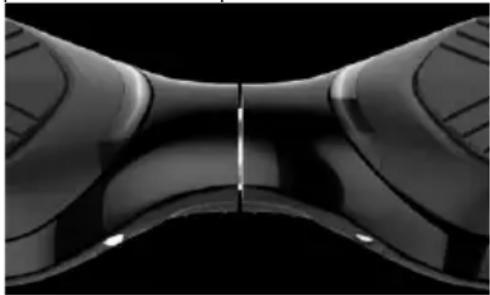

• Antes de conduzir: Deve ler o Capítulo 4 acerca da velocidade máxima e o Capítulo 5 acerca de uma condução totalmente segura Capítulo 3 Funcionamento do Indicador e Sensor do Pedal 3.1. Sensor do pedal A hoverboard possui 4 sensores por baixo do pedal, quando o operador pisa o pedal, a hoverboard ajusta automaticamente para um padrão de equilíbrio. Ao conduzir a hoverboard, tem de se certificar de que o pedal está totalmente pisado, pelo que não pise as partes fora do pedal. Não coloque objetos nos pedais para a hoverboard não funcionar sozinha e aumentar a possibilidade de colisão e causar ferimentos pessoais e danos na mesma. 3.2. Indicadores de Funcionamento e Bateria - O indicador encontra-se localizado na parte do meio da hoverboard. É usado para informações de funcionamento. - O indicador da bateria na hoverboard exibirá a cor verde desde que haja carga suficiente na bateria para que a hoverboard se possa deslocar. - O indicador da bateria na hoverboard exibirá a cor vermelha quando a bateria tem uma carga reduzida (15- 20% restantes) e será necessário deixar de a deslocar e iniciar a recarga da mesma. - O indicador da bateria na hoverboard começará a VERMELHO e é ouvido um SOM DE ALARME DE AVISO quando a bateria está totalmente descarregada e deve parar de se deslocar de imediato. - A hoverboard desligar-se-á agora sem qualquer outro aviso e deixará de estar equilibrada. Pode correr o risco de lesões pessoais se continuar a tentar deslocar-se.

- Indicador de funcionamento: Quando o pedal é acionado, o indicador de funcionamento acende e o sistema entra no estado de funcionamento; quando o sistema apresenta um erro, o indicador fica vermelho. Capítulo 4 Alcance e velocidade 4.1. Alcance por carregamento O alcance por carregamento está relacionado com muitos fatores como, por exemplo: - Topografia: Em estradas uniformes, o alcance por carregamento aumenta e em terrenos desiguais, diminui. - Peso: O peso do operador pode influenciar a distância de condução. - Temperatura: Uma temperatura extrema diminui a distância de condução. - Manutenção: Se a hoverboard for carregada corretamente e a bateria for mantida num bom estado, maximizará a distância de condução. - Velocidade e estilo de condução: Se mantiver uma velocidade constante, aumentará a distância de condução. Pelo contrário, o arranque, paragem, aceleração e desaceleração frequentes reduzirão a distância. 4.2. Velocidade Máx. - A velocidade máxima da hoverboard está classificada em 15km/h mas depende do estado da carga da bateria, do estado/ângulo da superfície, da direção do vento e do peso do condutor. Se a bateria estiver totalmente carregada, a superfície for muito nivelada ou mesmo com uma inclinação descendente, existir vento de cauda e o condutor não for muito pesado, a velocidade máxima pode exceder os 15km/h. - Ao atingir a velocidade máxima, a hoverboard emite um som de aviso, e a velocidade deve ser reduzida. - Recomendamos a condução da hoverboard a velocidades que sejam confortáveis para si e não conduzir a balance scooter a velocidades que excedam os 12 km/h.POR 6 - Na velocidade permitida, a hoverboard consegue atingir um bom equilíbrio automático. Capítulo 5 Condução segura Este capítulo irá concentrar-se na segurança, conhecimento e avisos. Antes de operar este veículo, leia todas as instruções para uma montagem e operação seguras.

- Antes de começar, familiarize-se com o modo de funcionamento, de forma a manter a hoverboard no melhor estado possível. - Quando estiver a conduzir a hoverboard, certifique-se de que todas as medidas de segurança são tomadas. Deve usar um capacete, joelheiras, cotoveleiras e outro equipamento de proteção. - O condutor não deve usar vestuário largo nem solto, atacadores, etc., que possam ficar presos nas rodas da hoverboard. - A Balance scooter destina-se apenas a entretenimento pessoal. Não é permitido conduzir a hoverboard em estradas públicas. - A hoverboard não pode ser conduzida em faixas para veículos motorizados.

• As crianças, idosos e mulheres grávidas não podem conduzir a hoverboard.

• Pessoas com capacidade de equilíbrio reduzida não devem conduzir a balance scooter.

• Não deve conduzir a hoverboard sob a influência do álcool ou de qualquer outra substância.

• Não transporte objetos durante a condução.

• Por favor, esteja alerta para as coisas à sua frente e mantenha uma boa visão para o ajudar a conduzir a scooter em segurança.

• Relaxe as pernas durante a condução e dobre ligeiramente os joelhos para ajudar a manter o equilíbrio quando estiver num terreno desigual.

• Durante a condução, certifique-se de que os seus pés estão sempre a pisar os pedais.

• A Balanc hoverboard e hoverboard só pode transportar uma pessoa.

• Não pare nem arranque de repente.

• Evite conduzir em encostas íngremes.

• Não deve conduzir a hoverboard contra um objeto fixo (por ex. uma parede ou outra estrutura) e continuar a conduzir a mesma.

• Não conduza em locais escuros ou com pouca iluminação.

• A condução da hoverboard é da sua responsabilidade e a empresa não se responsabiliza por quaisquer acidentes ou danos causados por si.

• Certifique-se de que a velocidade do veículo é segura para si e para os outros e esteja pronto para parar em qualquer momento quando estiver a conduzir.

• Quando estiver a conduzir a hoverboard, por favor, mantenha uma certa distância dos outros para evitar colisões.

• Ao virar, deverá usar o centro de gravidade do seu corpo, a mudança violenta do centro de gravidade poderá causar destroços ou fazer com que caia da hoverboard.

• Não deve conduzir grandes distâncias e a grande velocidade em marcha-atrás, voltar e conduzir com demasiada rapidez.

• Não conduzir quando estiver a chover nem expor a scooter a outras condições de humidade. Deve apenas ser utilizada com o tempo seco.

• Evite conduzir em obstáculos, na neve, gelo e superfícies escorregadias.

• Evite conduzir sobre itens feitos de tecido, pequenos ramos e pedras.

• Evite conduzir em espaços estreitos ou onde existam obstáculos.

• Saltar da ou para a hoverboard poderá e causará danos que não são abrangidos pela garantia. Risco de lesões pessoais. Os danos pessoais ou abuso relacionados com “manobras de condução” não são abrangidos pela garantia e anulam a mesma. Capítulo 6 Carregar a hoverboard Este capítulo fala principalmente sobre os métodos de carregamento, manutenção da bateria, questões de segurança às quais necessita de prestar atenção e especificações da bateria. Para sua segurança e dosPOR 7 outros, bem como para prolongar a vida útil e melhorar o desempenho da bateria, por favor, certifique-se de que cumpre as seguintes operações. 6.1. Bateria fraca Quando o indicador da bateria estiver vermelho e intermitente, indica que a bateria está fraca. Recomendase que pare de conduzir. Quando a potência estiver fraca, não existirá energia suficiente para uma condução normal e o sistema inclinará automaticamente a base da plataforma para proibir a utilização pelo operador. É bastante fácil cair se insistir em conduzir nestas condições e afetará negativamente a vida útil da bateria.

• Não use a bateria nos seguintes casos.

• Se surgir algum odor ou calor excessivo.

• Fuga de qualquer substância.

• É proibido desmontar a bateria.

• Não toque em nenhuma substância que esteja a sair da bateria.

• Não deixe as crianças e os animais tocarem na bateria.

• As baterias contêm substâncias perigosas. É proibido abrir a bateria e introduzir objetos no interior da mesma.

• Utilize apenas o carregador fornecido.

• Não sobrecarregue as baterias de lítio. O conjunto da bateria inclui baterias de lítio. Quando verificar que o indicador da bateria está verde e a piscar , após algum tempo o mesmo irá mudar para vermelho e o alarme fará um bipe. Nesse caso, não lhe será permitido conduzir mais. Isto é indicativo que a bateria está fraca. É recomendado não conduzir mais e voltar a carregar o hoverboard. O sistema operacional da hoverboard inclinará automaticamente a plataforma para proibir a uti. Isto poderá fazer com que o condutor caia da hoverboard e fique ferido.POR 8

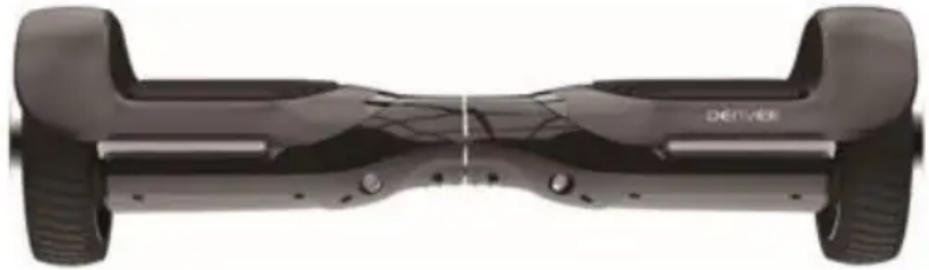

- Deve assegurar que a Hoverbaord, o carregador e a tomada de alimentação na hoverboard são mantidos secos. - Utilizar carregador fornecido com a etiqueta HLT-180-4201500 com a seguinte tensão a para carregar esta balance scooter 42 V - 1,5 e utilizar outro carregador pode danificar o produto ou criar outros potenciais riscos. - Ligue o adaptador de alimentação à porta de alimentação de CC, na parte posterior da hoverboard, e a uma tomada de alimentação padrão. Certifique-se de que o indicador verde no adaptador acende. - Quando o indicador vermelho acende no adaptador, indica um carregamento correto, caso contrário, verifique se a linha está corretamente ligada. - Quando a luz do indicador no carregador muda de vermelho para verde, indica que a bateria está totalmente carregada. - Neste caso, por favor, pare o carregamento. O sobrecarregamento afetará a vida útil da bateria. - O carregamento pode levar at 3 . 5 - 4 horas. Não carregue a bateria durante mais de 4 horas. Desliguee o carregador da placa da Hoverboard e a fonte de alimentação após 4 horas. A sobrecarga reduzirá a duração da bateria. - O produto não deve ser carregado durante longos pe odos de tempo. - Nunca carregar o produto sem supervisão. - O produto deve apenas ser carregado a uma temperatura entre 0°C e +45°C. - Se carregar a uma temperatura inferior ou superior, há o risco de o desempenho da bateria ficar reduzido e o potencial risco de danos no produto e de lesões pessoais. - Carregar e armazenar o produto num local aberto e seco e afastado de materiais inflamáveis (i.e. materiais que podem incendiar-se). - Não carregar sob a ao da luz solar ou perto de chamas vivas. - Não carregar o produto imediatamente após a utilização. Deve permitir que o produto arrefeça durante uma hora antes de o carragar. - Se o produto for entregue a outras pessoas, por exemplo durante o period de férias, deve ser entregue parcialmente carregar (com 20-50% de carga). Não totalmente carregado. - O produto quando é expedido da fábrica vai com frequencia parcialmente carrgado. Deve manter o produto numa condição de carga parcial, até que o mesmo seja utilizado.POR 9

- Apenas us o connector DC para ligar o cabo DC do carregar que vem com a Hoverboard! - Não introduza objectos estanhos no conector DC! - Risco de arco eléctrico! Nunca faça ponte com objectios metálicos na tomada de alimentação DC!

Capítulo 7 A manutenção da scooter elétrica A hoverboard necessita de manutenção. Este capítulo descreve principalmente os passos relevantes e os lembretes de operação importantes para a respetiva manutenção. Por favor, certifique-se de que a alimentação e a bobina de carregamento estão desligadas antes de executar a seguinte operação. Não deve operar quando a bateria estiver a carregar. 7.1. Limpeza

• Certifique-se de que a alimentação e a bobina de carregamento estão desligadas.

• Limpe a estrutura da hoverboard com um pano macio.

• Assegure que não entra água ou outros líquidos nas partes interiores da balance scooter dado isso poder provocar danos permanentes nas peças eletrónicas/baterias da hovverboard. Existe o risco de lesões pessoais. 7.2. Armazenamento

• Se a temperatura de armazenamento for inferior a 0°C, por favor, não carregue a hoverboard. Pode colocála num ambiente quente (5-30°C) para carregamento.

• Pode tapar a hoverboard para evitar que a mesma fique empoeirada.

• Guarde a hoverboard no interior e num local seco e adequado.

• Se utilizado a uma temperatura inferior ou superior, há o risco de o desempenho da bateria ficar reduzido e o potencial risco de danos no produto e de lesões pessoais.

• Armazenar o produto a uma temperatura entre 5°C e 30°C (a temperatura ideal para armazenamento é de 25°C)

• Carregar e armazenar o produto num local aberto e seco e afastado de materiais inflamáveis (i.e. materiais que podem incendiar-se).

• Não armazenar o produto sob a ação da luz solar direta ou junto a chamas vivas.

• Se o produto for entregue a outras pessoas, por exemplo durante o período de férias, deve ser entregue parcialmente carregado (com 20-50% de carga). Não totalmente carregado.

• O produto quando é expedido da fábrica vai com frequência parcialmente carregado. Deve manter o produto numa condição de carga parcial, até que o mesmo seja utilizado.

• Tem que permitir que a hoverboard arrefeça durante pelo menos 1 hora antes de ser embalada.

• A mesma não deve ser deixada dentro de um carro aquecido ao sol.POR 10

• Para proteger a segurança do utilizador, os utilizadores estão proibidos de abrir a scooter ou de abdicar dos seus direitos de garantia.

TODOS OS DIREITOS RESERVADOS, COPYRIGHT DENVER ELECTRONICS A/S Equipamentos eléctricos e electrónicos, bem como as pilhas que os acompanham, contêm materiais, componentes e substâncias que podem ser perigosos à sua saúde e ao meio ambiente, caso o lixo (equipamentos eléctricos e electrónicos jogados fora, incluindo pilhas) não seja eliminado correctamente. Os equipamentos eléctricos e electrónicos, bem como as pilhas, vêm marcados com um símbolo composto de uma lixeira e um X, como mostrado abaixo. Este símbolo significa que equipamentos eléctricos e electrónicos, bem como pilhas, não devem ser jogados fora junto com o lixo doméstico, mas separadamente. Como o utilizador final, é importante que envie suas pilhas usadas a uma unidade de reciclagem adequada. Assim, certamente as pilhas serão recicladas de acordo com a legislação e o meio ambiente não será prejudicado.POR 11 Toda cidade possui pontos de colecta específicos, onde equipamentos eléctricos e electrónicos, bem como pilhas, podem ser enviados gratuitamente a estações de reciclagem e outros sítios de colecta ou buscados em sua própria casa. O departamento técnico de sua cidade disponibiliza informações adicionais quanto a isto.

DENVER ELECTRONICS A/S

Omega 5A, Soeften, DK-8382 Hinnerup， Dinamarca Entrar em: www.denver-electronics.com e obter a versão eletrônica do manualPOR 12POR 13 Declaração de Conformidade CE (Diretiva de máquinas) O abaixo-assinado Nome da empresa: Endereço: DENVER ELECTRONICS A/S Omega 5A, Soeften, 8382 Hinnerup, Dinamarca Certifica o design e o fabrico deste produto 13677-06/20/00001-13677-06/20/01000 Nº de série: 13678-06/20/00001-13678-06/20/00500 13679-06/20/00001-13679-06/20/00500 Confirma a conformidade com as seguintes diretivas: Diretiva de máquinas 2006/42/EC Normas MD: Anexo 1 da 2006/42/CE, EN ISO 12100:2010, EN 60335-1: 2012 + A11:2014

Nomedamarcadoproduto: DENVER Nºdomodelodoproduto:

Tipodeproduto: Hoverboard

E por conseguinte, está em conformidade com os requisites essenciais da Diretivade Máquinas. A identidade e a assinatura da pessoa com poderes para redigir a declaração e compilar os ficheiros Técnicos em nome do fabricante: Alfred Blank CEO DENVER ELECTRONICS A/S Data:
