MANUAL DE UTILIZADOR DBO10001 DENVER

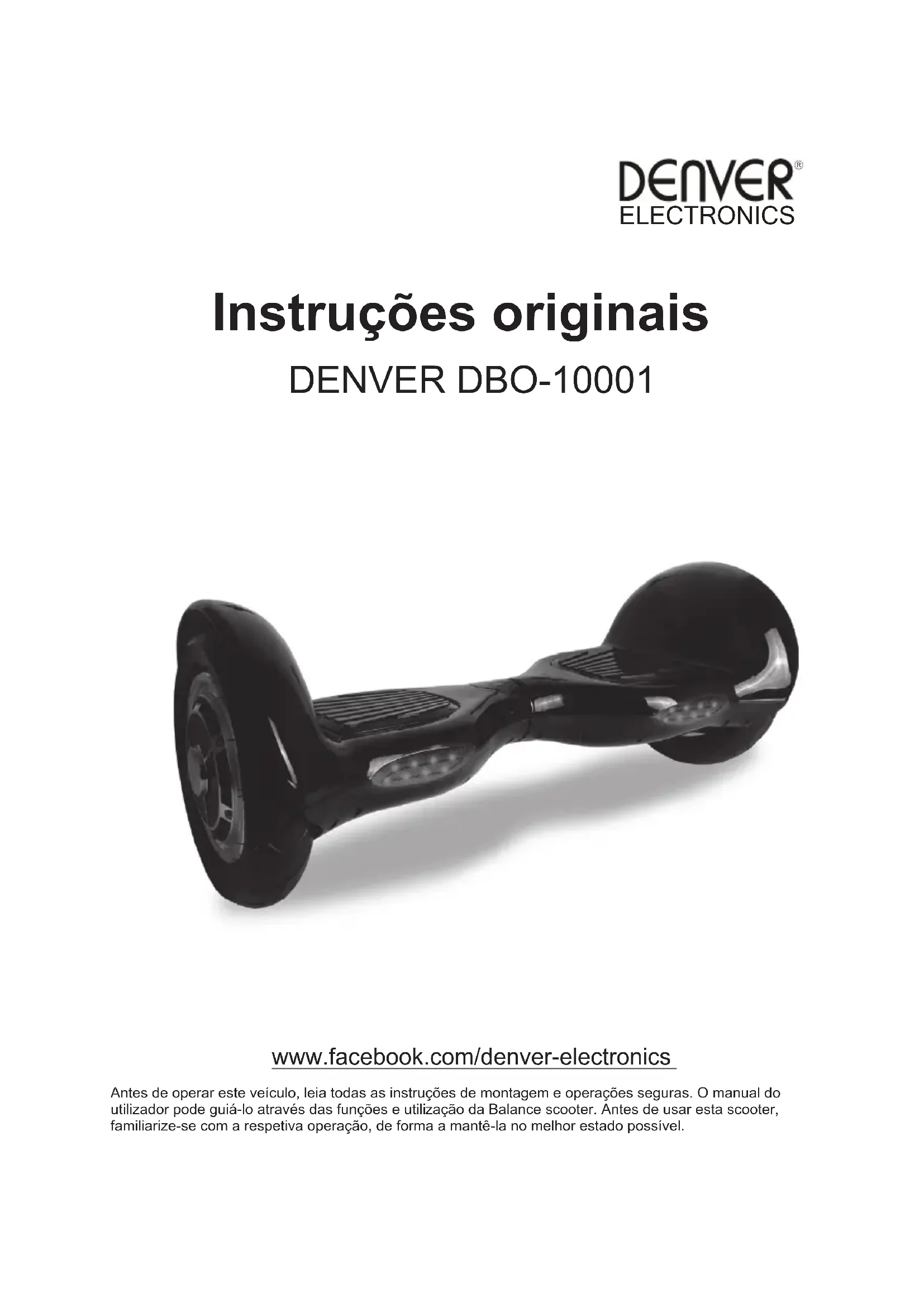

Instruções originais

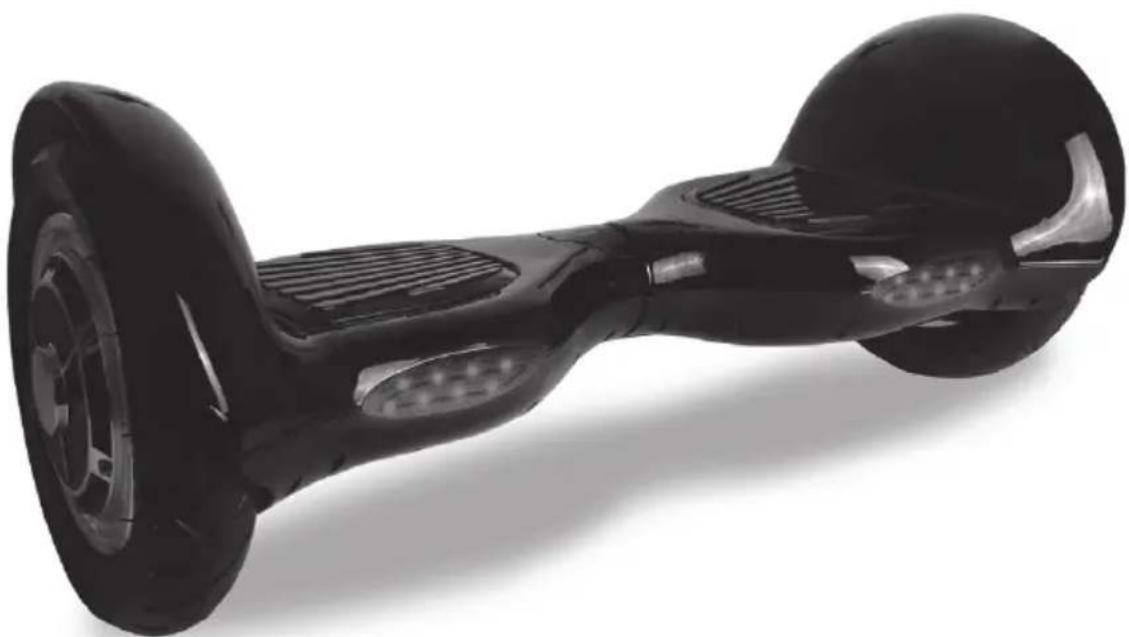

DENVER DBO-10001

Antes de operar este veículo, leia todas as instruções de montagem e operações seguras. O manual do utilizador pode guiá-lo através das funções e utilização da Balance scooter. Antes de usar esta scooter, familiarize-se com a respetiva operação, de forma a mantê-la no melhor estado possível.

Capítulo 1 Informações Gerais

1.1. Risco de conduzir

! AVISO!

• Aprenda a conduzir em segurança antes de conduzir depressa na scooter.
• A falha, perda de controlo, colisão, incluindo a violação das regras no manual do utilizador, poderão conduzir a ferimentos.
• A velocidade e o alcance podem diferir com base no peso do condutor, terreno, temperatura e estilo de condução.
• Certifique-se de que usa capacete e roupa protetora antes de usar a scooter.
• Certifique-se de que lê o manual com atenção antes de usar a scooter.
• Destina-se apenas a ser usada com tempo seco.
• Não recomendamos o uso de nenhuma balance scooter em estradas públicas.
• Por favor, certifique-se de que consulta as leis nacionais do seu país relativamente à utilização deste produto.

1.2. Preparação antes da operação

Antes de usar, a bateria deve estar totalmente carregada. Por favor, consulte o Capítulo 6.

1.3. Limitação de peso do operador

Motivo da limitação de peso: 1. garante a segurança do operador; 2. Diminui os danos de sobrecarga.

Capítulo 2 Operar a Balance scooter

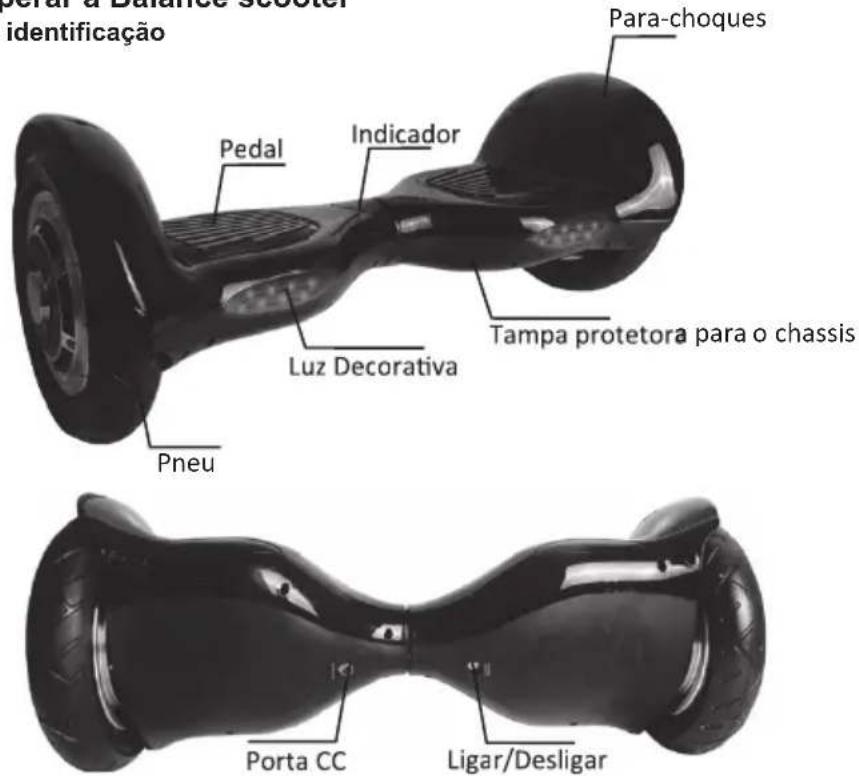

2.1. Descrição e identificação

Motor & Balance Scooter identificação Para-choques Pedal Indicador Luz Decorativa Tampa protetora para o chassis Pneu Porta CC Ligar/Desligar

2.2. Calibração

Se a sua scooter parecer puxar para a esquerda ou para a direita, poderá ser necessário recalibrar os respetivos sensores. Passos abaixo:

Passo 1: Desligue/nivele a scooter

Passo 2: Prima o botão de Alimentação durante mais do que 10 segundos até ver a luz a piscar 5 vezes.

Passo 3: Desligue novamente a scooter.

Passo 4: Ligue e a calibração ficará concluída.

2.3. Princípio de funcionamento

• A Balancing scooter utiliza Equilíbrio dinâmico com sensores de aceleração e giroscópio interno. O estado da scooter é controlado pelo centro de gravidade. É ajustada pelo motor, o qual é controlado pelo sistema de servocomando. Quando se inclina para a frente, a scooter deteta as suas ações e acelera. Quando necessitar de virar, abrande e mova o pé para a frente ou para trás e, em seguida, o centro de gravidade do corpo mover-se-á para a esquerda ou para a direita e a scooter conseguirá detetar o movimento para a esquerda ou direita.
• A Balance scooter possui um sistema de estabilização dinâmica por inércia, pelo que consegue manter o equilíbrio anterior-posterior, embora não consiga garantir a esquerda e a direita. Deste modo, quando virar, a scooter terá de ser operada devagar, caso contrário, poderá ficar ferido.

Passo 1: Prima o botão de alimentação para ligar a scooter.

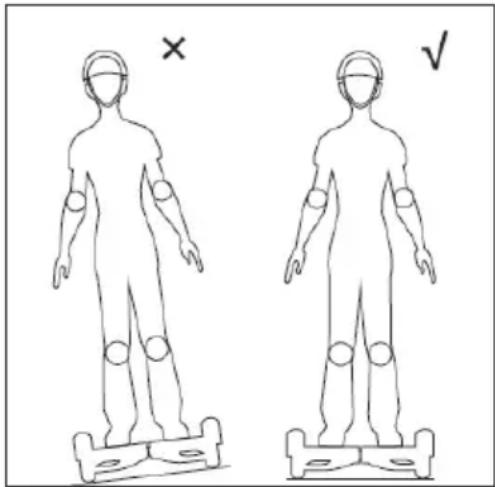

Passo 2: Coloque a scooter num solo plano e certifique-se de que todas as medidas são tomadas. Coloque um pé no relevo que irá acionar o interruptor do pedal para ligar o indicador de operação e, depois de o sistema entrar no modo de equilíbrio automático, coloque o outro pé no relevo.
Passo 3: Controle o avanço ou o retrocesso da scooter e lembre-se que, o movimento do seu corpo não deve ser abrupto.

Se estiver num estado de equilíbrio quando acionar o interruptor de pé, a campainha emitirá um alarme e o LED de aviso acenderá. O sistema não está num estado de equilíbrio automático. Não deverá operar a scooter se a mesma não estiver num estado de equilíbrio. Em seguida, necessita de calibrar os sensores, pelo que consulte o ponto 2.2.

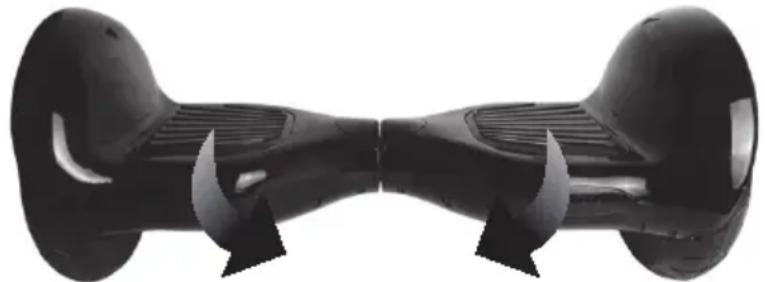

Passo 4: Controle a direção esquerda e direita da scooter.
Passo 5: Antes de sair da scooter, certifique-se de que a mesma ainda está no estado de equilíbrio e parada e, em seguida, tire um pé e depois o outro.

Incline o pé direito para a frente – Virar para a Esquerda
Incline o pé esquerdo para a frente – Virar para a Direita

! AVISO! !

Nunca deve virar violentamente quando estiver a conduzir depressa.

Nunca deve andar nos passeios nem virar num declive. Dará origem a uma queda e a ferimentos.

2.5. Reaja sempre aos alarmes

A scooter não funcionará nas seguintes condições:

• Durante o funcionamento, se o sistema apresentar um erro, a scooter fornecerá ordenações diferentes ao condutor, tais como, a proibição de conduzir, luzes de indicação de alarme, emissão intermitente de sons de alarme e inibição do sistema de entrar no modo de equilíbrio automático.
• Ao sentar-se na scooter, a plataforma desloca-se para a frente ou para trás mais de 10 graus e a unidade não funciona.
• A tensão da bateria é demasiado baixa.
  • Durante o carregamento.
• Durante o funcionamento, a plataforma vira ao contrário e proibe o funcionamento.
• Excesso de velocidade.
• A bateria não está suficientemente carregada.
• Dois segundos após o bloqueio do pneu, a scooter entrará no modo de desligamento.
• A tensão da bateria está mais baixa que o valor de proteção, pelo que, 15 segundos mais tarde a scooter elétrica entra em modo de desligamento.
• Grande descarga contínua de tensão (como numa subida com inclinação acentuada)

! AVISO! !

Quando a scooter entra no estado de desligamento, o sistema bloqueia automaticamente a máquina. Pode ser desbloqueada quando prime o botão de alimentação. Quando a bateria ficar esgotada ou o sistema fornecer informações com desligamento de segurança, por favor, não continue a conduzir a scooter, caso contrário, a scooter não ficará equilibrada por falta de bateria. Neste estado, existe a probabilidade de o condutor ficar ferido. Se a bateria atingir o valor mínimo, a condução continuada da scooter afetará negativamente a vida útil da bateria.

- O produto deve apenas ser utilizado a uma temperatura entre -10^ e +45^ .

2.6. Prática de condução

Antes de conduzir a scooter, por favor, certifique-se de que está familiarizado com as aptidões para a conduzir. Pratique sempre com alguém pronto para o segurar/apoiar.

• Use roupas práticas (mas não largas) e sapatos rasos de modo a reter a flexibilidade do seu corpo.
• Por favor, vá para espaços abertos para praticar a condução da scooter até conseguir subir e descer facilmente.
• Assegure que a superfície está nivelada.
• Quando estiver a conduzir num terreno diferente, deverá abrandar.
• A Balance scooter é uma ferramenta de condução concebida para estradas planas. Reduza a velocidade se estiver a conduzir a scooter numa superfície irregular.
• Antes de conduzir: Deve ler o Capítulo 4 acerca da velocidade máxima e o Capítulo 5 acerca de uma condução totalmente segura

Capítulo 3 Funcionamento do Indicador e Sensor do Pedal

3.1. Sensor do pedal

A Balance scooter possui 4 sensores por baixo do pedal, quando o operador pisa o pedal, a scooter ajusta automaticamente para um padrão de equilíbrio. Ao conduzir a scooter, tem de se certificar de que o pedal está totalmente pisado, pelo que não pise as partes fora do pedal. Não coloque objetos nos pedais para a scooter não funcionar sozinha e aumentar a possibilidade de colisão e causar ferimentos pessoais e danos na mesma.

3.2. Indicadores de Funcionamento e Bateria

O indicador encontra-se localizado na parte do meio da scooter. É usado para informações de funcionamento.

• O indicador da bateria na Balance Scooter exibirá a cor verde desde que haja carga suficiente na bateria para que a Balance Scooter se possa deslocar.
• O indicador da bateria na Balance Scooter exibirá a cor vermelha quando a bateria tem uma carga reduzida (15-20% restantes) e será necessário deixar de a deslocar e iniciar a recarga da mesma.
• O indicador da bateria na Balance Scooter começará a VERMELHO e é ouvido um SOM DE ALARME DE AVISO quando a bateria está totalmente descarregada e deve parar de se deslocar de imediato. A Balance Scooter desligar-se-á agora sem qualquer outro aviso e deixará de estar equilibrada. Pode correr o risco de lesões pessoais se continuar a tentar deslocar-se.
• Indicador de funcionamento: Quando o pedal é acionado, o indicador de funcionamento acende e o sistema entra no estado de funcionamento; quando o sistema apresenta um erro, o indicador fica vermelho.

Capítulo 4 Alcance e velocidade

4.1. Alcance por carregamento

O alcance por carregamento está relacionado com muitos fatores como, por exemplo:

• Topografia: Em estradas uniformes, o alcance por carregamento aumenta e em terrenos desiguais, diminui.
• Peso: O peso do operador pode influenciar a distância de condução.
• Temperatura: Uma temperatura extrema diminui a distância de condução.
• Manutenção: Se a scooter for carregada corretamente e a bateria for mantida num bom estado, maximizará a distância de condução.
• Velocidade e estilo de condução: Se mantiver uma velocidade constante, aumentará a distância de condução. Pelo contrário, o arranque, paragem, aceleração e desaceleração frequentes reduzirão a distância.

• A velocidade máxima da balance scooter está classificada em 15 km/h mas depende do estado da carga da bateria, do estado/ângulo da superfície, da direção do vento e do peso do condutor. Se a bateria estiver totalmente carregada, a superfície for muito nivelada ou mesmo com uma inclinação descendente, existir vento de cauda e o condutor não for muito pesado, a velocidade máxima pode exceder os 15 km/h.
• Ao atingir a velocidade máxima, a balance scooter emite um som de aviso, e a velocidade deve ser reduzida.
• Recomendamos a condução da balance scooter a velocidades que sejam confortáveis para si e não conduzir a balance scooter a velocidades que excedam os 15 km/h.
• Na velocidade permitida, a scooter elétrica consegue atingir um bom equilíbrio automático.

Capítulo 5 Condução segura

Este capítulo irá concentrar-se na segurança, conhecimento e avisos. Antes de operar este veículo, leia todas as instruções para uma montagem e operação seguras.

AVISO!

• Antes de começar, familiarize-se com o modo de funcionamento, de forma a manter a scooter no melhor estado possível.
• Quando estiver a conduzir a scooter, certifique-se de que todas as medidas de segurança são tomadas. Deve usar um capacete, joelheiras, cotoveleiras e outro equipamento de proteção.
• O condutor não deve usar vestuário largo nem solto, atacadores, etc., que possam ficar presos nas rodas da Balance scooter.
• A Balance scooter destina-se apenas a entretenimento pessoal. Não é permitido conduzir a scooter em estradas públicas.
  • A Balance scooter não pode ser conduzida em faixas para veículos motorizados.

• As crianças, idosos e mulheres grávidas não podem conduzir a scooter.
- Pessoas com capacidade de equilíbrio reduzida não devem conduzir a balance scooter.
- Não deve conduzir a balance scooter sob a influência do álcool ou de qualquer outra substância.
- Não transporte objetos durante a condução.
- Por favor, esteja alerta para as coisas à sua frente e mantenha uma boa visão para o ajudar a conduzir a scooter em segurança.
- Relaxe as pernas durante a condução e dobre ligeiramente os joelhos para ajudar a manter o equilíbrio quando estiver num terreno desigual.
• Durante a condução, certifique-se de que os seus pés estão sempre a pisar os pedais.
• A Balance scooter só pode transportar uma pessoa.
- Não pare nem arranque de repente.
• Evite conduzir em encostas íngremes.
- Não deve conduzir a balance scooter contra um objeto fixo (por ex. uma parede ou outra estrutura) e continuar a conduzir a mesma.
- Não conduza em locais escuros ou com pouca iluminação.
- A condução da Balance scooter é da sua responsabilidade e a empresa não se responsabiliza por quaisquer acidentes ou danos causados por si.
- Certifique-se de que a velocidade do veículo é segura para si e para os outros e esteja pronto para parar em qualquer momento quando estiver a conduzir.
- Quando estiver a conduzir a scooter, por favor, mantenha uma certa distância dos outros para evitar colisões.
- Ao virar, deverá usar o centro de gravidade do seu corpo, a mudança violenta do centro de gravidade poderá causar destroços ou fazer com que caia da scooter.
- Não deve conduzir grandes distâncias e a grande velocidade em marcha-atrás, voltar e conduzir com demasiada rapidez.
- Não conduzir quando estiver a chover nem expor a scooter a outras condições de humidade. Deve apenas ser utilizada com o tempo seco.
• Evite conduzir em obstáculos, na neve, gelo e superfícies escorregadias.
• Evite conduzir sobre itens feitos de tecido, pequenos ramos e pedras.
• Evite conduzir em espaços estreitos ou onde existam obstáculos.
- Saltar da ou para a scooter poderá e causará danos que não são abrangidos pela garantia. Risco de lesões pessoais. Os danos pessoais ou abuso relacionados com “manobras de condução” não são abrangidos pela garantia e anulam a mesma.
- Pressão recomendada dos pneus é de 23 PSI (1,6 bar) mas pode ser ajustada de acordo com a escolha e o peso dos utilizadores finais.
• No entanto, a pressão máxima dos pneus é de 35 PSI (2,4 bar) e não deve ser excedida!
- Ao exceder a pressão máxima dos pneus pode dar origem a vários perigos e causar danos não só nos pneus como também originar lesões pessoais.

Este capítulo fala principalmente sobre os métodos de carregamento, manutenção da bateria, questões de segurança às quais necessita de prestar atenção e especificações da bateria. Para sua segurança e dos outros, bem como para prolongar a vida útil e melhorar o desempenho da bateria, por favor, certifique-se de que cumpre as seguintes operações.

6.1. Bateria fraca

Quando o indicador da bateria estiver vermelho e intermitente, indica que a bateria está fraca. Recomenda-se que pare de conduzir. Quando a potência estiver fraca, não existirá energia suficiente para uma condução normal e o sistema inclinará automaticamente a base da plataforma para proibir a utilização pelo operador. É bastante fácil cair se insistir em conduzir nestas condições e afetará negativamente a vida útil da bateria.

• Não use a bateria nos seguintes casos.
  • Se surgir algum odor ou calor excessivo.
• Fuga de qualquer substância.
• É proibido desmontar a bateria.
• Não toque em nenhuma substância que esteja a sair da bateria.
• Não deixe as crianças e os animais tocarem na bateria.
• As baterias contêm substâncias perigosas. É proibido abrir a bateria e introduzir objetos no interior da mesma.
• Utilize apenas o carregador fornecido.
• Não sobrecarregue as baterias de lítio. O conjunto da bateria inclui baterias de lítio.

NOTA:

Quando o indicador da bateria estiver vermelho e intermitente, indica que a bateria está fraca. Recomenda-se que pare de conduzir e recarregue a scooter. Quando a bateria estiver fraca, não existirá potência suficiente para uma condução normal. O sistema operacional da scooter inclinará automaticamente a plataforma para proibir a utilização. Isto poderá fazer com que o condutor caia da scooter e fique ferido.

CUIDADO:

• Quando estiver a carregar não andar na Balance Scooter!
- Quando estiver a carregar, a luz LED do carregador da bateria está vermelha.
• Quando o carregamento estiver concluído, a luz LED do carregador da bateria muda para verde.
- Quando o carregamento estiver concluído desligar a ficha do carregador da bateria da fonte de alimentação elétrica e da Balance Scooter.

6.2.Passosdecarregamento

• Deve assegurar que a balance scooter, o carregador e a tomada de alimentação CA na balance scootersãomantidossecos.
• Nota: Utilizar APENAS o carregador fornecido com a etiqueta JY-420150 com a seguinte tensão de saída para carregar esta balance scooter: 42 V - 1.5A.

- Seutilizaroutrocarregadorpodedanificaroprodutooucriaroutrospotenciaisriscos.

• Ligue o adaptador de alimentação à porta de alimentação de CC, na parte posterior da scooter, e a uma tomada de alimentação padrão. Certifique-se de que o indicador verde no adaptador acende.
• Quando o indicador vermelho acende no adaptador, indica um carregamento correto, caso contrário, verifiquealeinhaestácorretamenteligada.

- Quandoaluzdoindicadornocarregadormudadevermelhopar averde,indicaqueabateriaestá totalmentecarregada.

- Neste caso, por favor, pare o carregamento. O sobrecarregamento afetará a vida útil da bateria.

- O carregamento pode levar até 4 horas. Não carregue a bateria durante mais de 4 horas. Desligue o carregador da placa da balance scooter e a fonte de alimentação após 4 horas. A sobrecarga reduzirá aduraçãodabateria.

- O produto não deve ser carregado durante longos períodos de tempo.

- Nuncacarregaroprodutosemsupervisão.

- O produto deve apenas ser carregado a uma temperatura entre 0°C e +45°C.

- Se carregar a uma temperatura inferior ou superior, há o risco de o desempenho da bateria ficar reduzidoepotencialriscodedanosnoproduto e delesõespessoais.

- Carregar e armazenar o produto num local aberto e seco e afastado de materiais inflamáveis (i.e. materiaisquepodemincendiar-se).

- Não carregar sob a ação da luz solar ou perto de chamas vivas.

- Não carregar o produto imediatamente após a utilização. Deve permitir que o produto arrefeça durante umahoraantesdeocarregar.

- Se o produto for entregue a outras pessoas, por exemplo durante o período de férias, deve ser entregueparcialmentecarregado(com20-50%decarga).Nãotalmentecarregado.

- Nãoremover o produtoda embalagem, carregá-lototalmenteeseguidamentevoltar a colocá-lona embalagem.

- O produto quando é expedido da fábrica vai com frequência parcialmente carregado. Deve manter o produto numa condição de carga parcial, até que o mesmo seja utilizado.

• Apenas use o conector DC para ligar o cabo DC do carregador que vem com a Balance Scooter!
• Não introduza objectos estranhos no conector DC!
• Risco de arco eléctrico! Nunca faça ponte com objectos metálicos na tomada de alimentação DC!

Aviso:

• Mantenha sempre a tampa de protecção no conector DC!
• Apenas remova a tampa quando estiver a carregar a Balance Scooter.
• Quando o carregamento estiver completo, retire a tomada DC e volte a colocar a tampa de protecção no conector DC.

Capítulo 7 A manutenção da scooter elétrica

A Balance scooter necessita de manutenção. Este capítulo descreve principalmente os passos relevantes e os lembretes de operação importantes para a respetiva manutenção. Por favor, certifique-se de que a alimentação e a bobina de carregamento estão desligadas antes de executar a seguinte operação. Não deve operar quando a bateria estiver a carregar.

7.1. Limpeza

• Certifique-se de que a alimentação e a bobina de carregamento estão desligadas.
• Limpe a estrutura da scooter elétrica com um pano macio.

AVISO!

- Assegure que não entra água ou outros líquidos nas partes interiores da balance scooter dado isso poder provocar danos permanentes nas peças eletrónicas/baterias da scooter. Existe o risco de lesões pessoais.

7.2. Armazenamento

• Se a temperatura de armazenamento for inferior a 0°C, por favor, não carregue a scooter. Pode colocá-la num ambiente quente (5-30°C) para carregamento.
• Pode tapar a scooter para evitar que a mesma fique empoeirada.
  • Guarde a scooter no interior e num local seco e adequado.
• Se utilizado a uma temperatura inferior ou superior, há o risco de o desempenho da bateria ficar reduzido e o potencial risco de danos no produto e de lesões pessoais.
• Armazenar o produto a uma temperatura entre 5°C e 30°C (a temperatura ideal para armazenamento é de 25°C)
• Carregar e armazenar o produto num local aberto e seco e afastado de materiais inflamáveis (i.e. materiais que podem incendiar-se).
• Não armazenar o produto sob a ação da luz solar direta ou junto a chamas vivas.
• Se o produto for entregue a outras pessoas, por exemplo durante o período de férias, deve ser entregue parcialmente carregado (com 20-50% de carga). Não totalmente carregado.
• Não remover o produto da embalagem, carregá-lo totalmente e seguidamente voltar a colocá-lo na embalagem.
• O produto quando é expedido da fábrica vai com frequência parcialmente carregado. Deve manter o produto numa condição de carga parcial, até que o mesmo seja utilizado.
• Tem que permitir que a Balance Scooter arrefeça durante pelo menos 1 hora antes de ser embalada.
• A mesma não deve ser deixada dentro de um carro aquecido ao sol.

! AVISO!

- Para proteger a segurança do utilizador, os utilizadores estão proibidos de abrir a scooter ou de abdicar dos seus direitos de garantia.

TODOS OS DIREITOS RESERVADOS, COPYRIGHT DENVER ELECTRONICS A/S

DENVER®

www.denver-electronics.com

Equipamentos eléctricos e electrónicos, bem como as pilhas que os acompanham, contêm materiais, componentes e substâncias que podem ser perigosos à sua saúde e ao meio ambiente, caso o lixo (equipamentos eléctricos e electrónicos jogados fora, incluindo pilhas) não seja eliminado correctamente.

Os equipamentos eléctricos e electrónicos, bem como as pilhas, vêm marcados com um símbolo composto de uma lixeira e um X, como mostrado abaixo. Este símbolo significa que equipamentos eléctricos e electrónicos, bem como pilhas, não devem ser jogados fora junto com o lixo doméstico, mas separadamente.

Como o utilizador final, é importante que envie suas pilhas usadas a uma unidade de reciclagem adequada. Assim, certamente as pilhas serão recicladas de acordo com a legislação e o meio ambiente não será prejudicado.

Toda cidade possui pontos de colecta específicos, onde equipamentos eléctricos e electrónicos, bem como pilhas, podem ser enviados gratuitamente a estações de reciclagem e outros sítios de colecta ou buscados em sua própria casa. O departamento técnico de sua cidade disponibiliza informações adicionais quanto a isto.

Importador:

DENVER ELECTRONICS A/S

Omega 5A, Soeften,

DK-8382 Hinnerup,

Dinamarca

www.facebook.com/denverelectronics

Original instruktion

DENVER DBO-10001
