MANUAL DE UTILIZADOR DH21400 SIEMENS

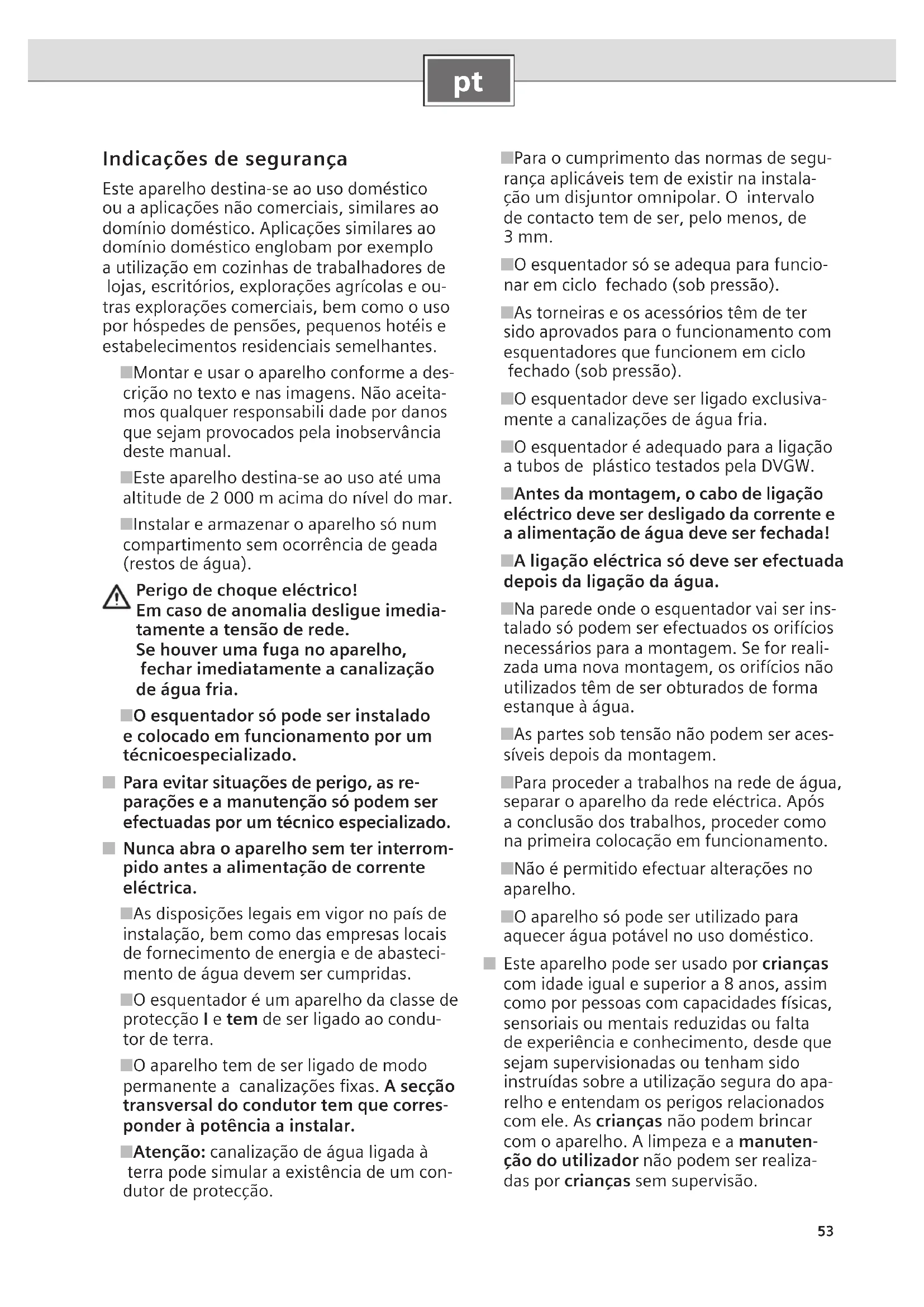

Indicações de segurarca

Este aparelho destino-se ao uso domestico ou a aplicacoes não commerciais, similares ao dominio domestico. Aplicações similares ao dominio domestico englobam por exemplo a utilizacao em cozinas de lavoradores de lojas,%Xcritórios,explorações agricolas e otheras exploracoes commerciais,bem como o uso por hospedes de pensoes,peguenos HOTis e estabelecimentos residenciais semelhantes.

Montar e usar o aparecido conforme a descrição no texto e nas imagens. Não aceitaços qualquer responsabili dade por danos que sejam provocados pela inobservança destemanual.
Este aparelho destinasa o uso ate uma altitude de 2000 m acima do nivel do mar.
Instalar e armazenar o aparelho so num compartmento sem ocorrência de geada (restos de agua).

Perigo deCHOqueelectrico! Em caso de anomalia deslue imeditamente a tensao de rede.

Se houver uma fuga no aparelho, fechar imeditamente a canalização de água fria.

O esquentadorsolepodeser instalado e colocado emfunacion por um的技术icoespecializzato.

Para evaporar situacoes de perigo, as reparacoes e a manutencao so podem ser efectuadas por um technician especializzato.
Nunca abra o aparelho sem ter interrompido antes a alimentacao de corrente electrica.

As disposicaoes legais em vigor no pais de instalacao, bem como das entreprises locais de fornecimento de energia e de abastecimento de agua devem ser cumpridas.
O esquentador é um aparelho da classe de proteção I e tem de ser ligado ao conductor de terra.
O aparecido tem de ser ligado de modo permanente a canalização fixas. A secção transversal do conductor tem que corresponder à potência a instalar.
■Atença: canalização de água ligada à terra pode simular a existência de um conductor de proteção.

Para o cumprimento das normas de segurar a aplicáveis tem de existir na instalação um disjuntor omnipolar. O intervalo de contacto tem de ser, pelo menos, de 3 mm.
O esquentador s o se adeququa para func tionar em ciclo fechado (sob pressao).
As torneiras e os acessórios tem de ser sido aprovados para o acontecimiento com esquentadores que funciona em ciclo fechado (sob pressão).
O esquentador deve ser ligado exclusivamente a canalizacoes de agua fria.
O esquentador é adequado para a ligação a tubos de plástico testados pela DVGW.
■Antes da montagem, o cabo de ligação eletrico deve ser desligado da corrente e a alimentação de água deve ser fechada!
A ligação eletrica só deve ser efectuada antes deixa.
depos da ligaçao da agua.
Na parede ond e o esquentador vai ser instalado so poder ser efectuados os orificios necessarios para a montagem. Se for realizada una nova montagem, os orificios nao realizados tem de ser obturados de forma estanque a agua.
■As partes sob tensão não podem ser acessíveis(before do montagem.
Para proceder a trabalhos na rede de agua, separar o aparelho da rede electrica. Apos a conclusao dos trabalhos, proceder como na primeira colocacao em funcaoamento.
Não é permitido efectuar alterações no aparecido.
O aparelho so pode ser utilizado para aquecer agua potável no uso dométrico.
Este aparelho pode ser uso por crianças com idade igual e superior a 8 anos, assim como por pessoas com capacidades ficas, sensoriais ou mentalais reduzidas ou falta de experiência e conhecelto, desde que sejam supervisionadas ou tenham sido instruidas sobre a utilização segura do aparheiro e entendam os perigos relacionados com ele. As crianças não podem brincar com o aparheiro. A limpeza e a manutenção do utiliser não pode ser realizadas por crianças sem supervisão.

Manter as crianças afastadas do aparelho.
Vigiar as crianças para evaporar que brinquem com o aparecido.
A misturadora e o cano de agua quente podem atingir temperatas elevadas. Chamar a atencao das crianças para isso.

• Não usar produits de limpeza abrasivos ou causticos.
  Não utilizes aparelhos de limpeza a vapor.
  A descalcificacao do aparelho so pode ser realizada por um的技术ico especializzato.

Muito parabénsPGA
Siemens. Adquiriu um produits de alta qualidae que o
deixar a mucho satisfeito.

Por favor leia atentamente o manual de instalacao e servico completeness, proceda em funcao dele e guarde-o!

Manual de instalacao

Realize a montagem do esquentador tal como ilustrado nas imagens. Observe as indentacoes no texto.

As páginas com imagens encontrar-se no meio do manual.

Montagem

Desembalagem/remoção do involucro

Desembalar o aparelho e verificar se existem danos de transporte.
Eliminar a embalagem e, caso aplicavel, o aparelho antigo de forma compativel com o ambiente.

II. Preparacao da montagem

Important:使用者apenasokitde montagemanexado.

• Fechar o conductor de agua. A conexão eletrica (cabo de ligaçao) deve estar isenta de tensões. Desaparafusar ou desligar o fusível de segança.

Montagem na parede

O esquezador tem de ser montado de forma fixa na parede. Se necessario, fixe-o com os parafusos de ajuste inferiores.
A distência em relaçao à parede é variavel, o que permité compensar eventuels irregularidades da parede.
A manga tem de se ajustar perfeitamente ao cabo de ligação. Se a manga for danificada durante a montagem, os orificios tém de ser obturados de forma estanque à agua.

IV. Ligação à toma de água

O esquentador tem de ser purgado. Para oefeito, Abrir completeness a torneira de agua quente edeer xar a agua circular no aparelho durante 1 minuto.
Instalar sem falta o limitador de caudal na entrada de agua fria.

V. Ligação eletrica

O borne de ligaçao à rede pode ser montado em cima ou em baixo. O revestimento do cabo de ligaçao tem de ser introduzido pelo menos 40~mm dentro do aparelho.

Indicação sobre a instalacao

A instalacao de aparhos que ainda não estejam preparados para a conexao tem que ser realizada pelo respectivo operador de rede ou por uma Empresa especializada registada, que tambem o poder ajudar na obtencao do consentimento do operador de rede correspondente para a instalacao do aparheiro.

Colocacao em funcaoamento VI.

O aparelho está conforme à norma IEC 61000-3-12.

Verifique se, com pouca pressao da agua nas canalizacoes, se da a comutation para o nivel II, mesmo estando abertas varias torneiras de agua fria simultaneamente. Se tal nao acontecer, remove o limitador de caudal (ver informacoes adiconais A).
Explique ao utiliser como se processa a operacao do esquentador.

A B Informacoes adicionais

Se, devido à pouca pressão de água em sua casa, o esquentador não consiguiar atingir um caudal sufiente, deve remover o limitador de caudal (Imagem A, 3.).
Circuito de prioridade para a combinação com termo-acumuladores electricos (Imagem B).

Especificações tíncicas

	DH12400	DH18400	DH21400	DH24400	DH400	DH40021	DH40024
Potência nominal [kW]	13,2 18	21 24 18 21	24
Tensão nominal	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~	400 V3~
Posão de poupança e [kW]Nível 1 - - - - - 6 7 8Nível 2 8 12 14 16 12 14 16
Posão de aquecimento intensivo II [kW]Nível 1 - - - - - 9 10,5 12Nível 2 12 18 21 24 18 21 24
Ponto de comutatione [l/min]Nível 1 - - - - - 4,0 4,5 5,0Nível 2 3,6 5,0 5,8 6,6 5,0 5,8 6,6
Água misturada [l/min] à potência nominalde aprox. 38 °C	6,6	9,9	11,6	13,2	9,9	11,6	13,2
de aprox. 50 °C(temperatura de entrada 12 °C)	4,5 6,8	7,9 9,1 6,8	7,9 9,1
Pressão de caudal minima no aparelho*[MPa (bar)]com limitador de caudal	0,03 (0,3)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)	0,07 (0,7)	0,08 (0,8)	0,09 (0,9)
sem limitador de caudal	0,02 (0,2)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)	0,04 (0,4)	0,05 (0,5)	0,06 (0,6)
Campo de aplicação em águascom resistência elétrica espécicaa 15 °C [Ωcm]	≥800	≥1300	≥1300	≥1300	≥1300	≥1300	≥1300
Pressão nominal [MPa (bar)]	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)	1 (10)
Temperatura de entradamaxima permitida [°C]	20 20	20 20 20 20	20
Classe de eficiência enerética	A	A	A	A	A	A	A
Perfil de cargaa	S	S	S	S	S	S	S
Consumo energia annual [kWh]	480	481	483	483	481	483	483
Consumo diário de energia [kWh]	2,213	2,215	2,228	2,232	2,215	2,228	2,232
Nível de potência sonora [dB]	15 15 15	15 15 15 15	15
Eficiência enerética da preparaçãode água quente [%]	38,4	38,4	38,2	38,1	38,4	38,2	38,1

• A este valor é ainda adicondada a quéda de pressão na misturadora

Dimensoes

Acessórios especials

• Conjunto de tubos BZ 45U20: para a'utilisation do esquentar por baixo de uma bancada.
  Comutador de prioridade (rele de reducao da energia) BZ 45L21: para a operacao com o circuito de prioridade.
  Conjunto de montagem BZ 45K23: para a instalação de superficie.

Instruções de'utilisation

Por favor leia e observe as indentacoes de segurarca detailadas que se encontrar no inico deste manual!

Important: nunca exponha o aparelho a geada!
Perigo deCHOque eletrico! Em caso de anomalia deslige imeditamente a tensao de rede.
Se houver uma fuga no aparelho, fechar imeditamente a canalização de água fria.

Conheceroaporelho

O esquentador aquece a água aquando da circulacao esta no seu interior. O aparecido apenas consome energia durante este periodo.

D Elementos de commando

O seu esquentar tem doitNES niveis de aquecimento:
e Nível de poupanca -dois terços da potência
II Aquecimento intensivo -plena potencia
O nível e a regulação ideal para:

Lavatório

Duche

Bidé

O;nvel II deve serutilizado se possuiruma misturadora com termostoato incorporado,para temperatas elevadas ou grandes caudais de agua,p.ex.

Lavar a louça

Limpezas

Banho de imersao

Usar o aparelho

E Abrir aorneira de agua quente

Quando a torneira de agua quente é aberta, o aquecedor é ligado e aquece a agua (Imagem E, 1.).

Ele volta a desligar-se quando a torneira é fechada.

Nota (não aplicável a DH12...) com a torneira de água quente pouco aberta, o esquentador funciona em ambos os níveis pré-seLECTIONados (e, II) a meia potência. Com a torneira da água quente totalmente aberta, o aparecidoworking àplena potência pré-seLECTIONada.

Fechar um pouco a torneira de agua quente (Imagem E, 2.).

Colocação emestruturação apso um corte no abastecimento de agua

Desligar o aparelho da corrente (remover os fusveis no quadro elecr)
Abrir a tomeira de agua quente o tempo suficiente para o ar existente nas canalizacoes ser purgado.
Voltar a colocar os fusiveis.

O aparelho está pronto a funciona.

Poupanca de energia

O melhor rendimento do aparecido é atingido com a posicao do selector de temperatura "e".

Em lavatórios: Abrir aorneira de esquadria ou suficiente para que so a regulação de baixa potência de aquecimento sera actuada.

Operação no inverno

Nota: no inverno pode acontecer que a temperatura de entrada da agua baixe e, consequentemente, a temperatura de saída desejada não seja alcancada.

Limpar o aparelho so com um pano humido.

Não utilizeiros de limpeza agressivos ou abrasivos.

Nota: regra geral, não é necessário remover o calcário do aparcelho. No entanto, se a água da area for muito dura e se utilizez frequentlyamenteágua muito quente poderá ocorrer uma formação de depósitos de calcário. Neste caso, por favor contacte onoxo service de assistência pos-venda.

Estesnyderenencram-se na face interior do paine del controlo rebativeldo esquentador.

Ocorreu uma avaria, o que devo fazer?

Atença!

As reparacoes so podem ser realizadas por tecnicos especializados. Um aparecido mal reparado pode representar um grave risco para outilizar.

Quando o aparecido não funciona como deve, muitas vezes tratata-se apenas de coisas simples. Verifique se, com a ajuda das inicadações seguintes, consugue resolver o problema. Assim poderá fazer a intervenção desnecessária dos serviços de assistência Tecnica e poupar dinheiro.

Avaria Causa Solução Quem
Caudal de água demasiado baixo. O aparecido não é ligado.	O crivo da torreira ou do chuvei- ro está entupido.	Retirar o crivo e lavá-lo ou remove o calcário.	Cliente
	O crivo da torreira de esquadria está entupido.	Solicitar a um técnico especializzato a limpeza do crivo.	Técnico especializzato
	A torreira de esquadria está entupida.	Abrir completeness a torreira de agua quente e Abrir e fechar varías vezes a torreira de esquadria. Por fim, limpar o crivo da torreira de agua.	Cliente
A água não aquece suficientemente.	O fusível no quadro elétrico disparou.	Controlar o fusível no quadro elétrico.	Cliente
	O corte-circuito automatico no aparecido disparou.	Solicitar a um técnico especializzato o controllo do corte-circuito automatico no aparecido. Controlar a temperatura de entrada permitida.	Técnico especializzato
	O limite de potência foi alcança-do. Caudal demasiado elevado elou temperatura de entrada da água fria demasiado baixa.	Reduzir o caudal na torreira de agua.	Cliente
		Por um técnico especializzato: Solicitar a regulação do caudal através da valvula angular. Controlar o limitador de caudal ou usar um mais pouco.	Técnico especializzato
	O segundo;nível no aparecido não é activado (o "clique" perceptível falta).	Retirar e limpar o crivo da torreira de agua ou remove o calcário.	Cliente
		Limpar o crivo na torreira de esquia-dria (Imagem A, 4.).	Técnico especializzato
O esquantador desiga-se durante a alimentação de água, a tempera-tura da água baixa.	Anilha vedante que dilata na torreira de agua quente.	Usar na torreira de agua quente uma anilha vedante que não dilate.	Cliente
Operação no inverno: A temperatura de saída desejada deixa de ser atingida no inverno.	A temperatura de entrada baixou.	Reduza a quantidade de agua na tor-nea de agua às a temperatura de agua quente desejada ser alcancada.	Cliente

Se não tiver sido possevel corrigir aavaria, por favor chame o service de assistência pós-venida.

Eliminação

Este aparecido está marcado em conformidade com a Directa 2012/19/UE relativa aos resíduos de equipamentos electricos e electrónicos (waste electrical and electronic equipment - WEEE). A directa estabelece o quadro para acriação de umsystema de recolha e valorização dos equipamentos usados valido em todos os Estados Membrós da União Europeia.

Por favor informe-se jusqu do comércio especializado sobre forme de eliminação actuais.

Garantia

As condições de garantia aplicam-se a este(AParelho, tal como estabalecidas pelo lororepresentante no País em que o(AParelho é vendido.

Os pemenores sobre estas condições podem ser obtidos jusqu'à loja quando o aparecido foi adquirido. O talão de vendao ou a factura tem de serpresentados aquando da presentação de reclamações ao abrigo da presente garantia.

Sujita a alteracoes sem aviso prévio.

#
