MANUAL DE UTILIZADOR LC757WA20 SIEMENS
Istruzioni d'uso e per il montaggio Instruccionesdeuso y de montaje Instruções de service o de montagem
deSeite 3-14
en page 15-26
fr page 27-38
nI pagina 39-50
it pagina 51-62
es págin63-74
pt página 75-86
Abb.1
GAS
GAZ
KAASU
GASS
ELEKTKRO
ELECTR.
ELETTI.
EL.
Gebrauchsanleitung

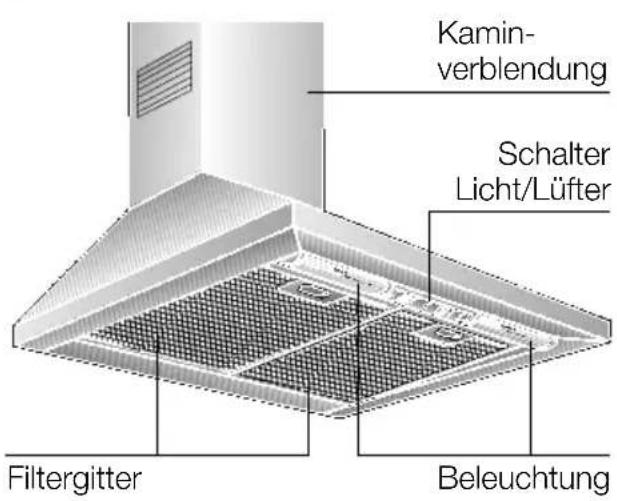

Gerätebeschreibung
Betriebsarten
Abluftbetrieb:
Instruções de service

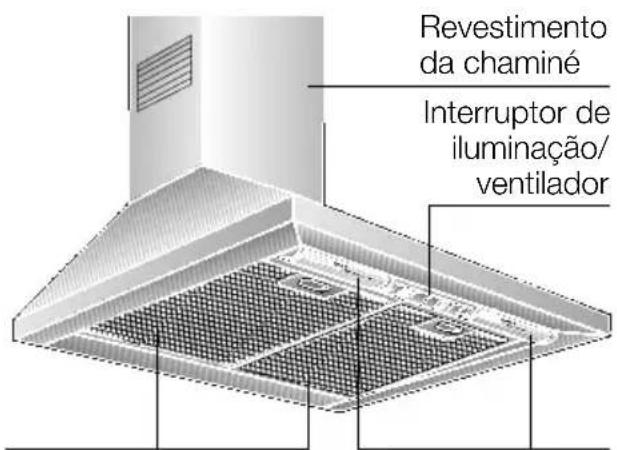

Descrição do aparecido
Filtros de grelha
vestimento chamé
Interruptor de illuminação/ventilador
Illuminação
Tipos de funciona
Funcionamento com exaustao:
O ventilador do exaustor aspirao os vapores da cozinha e, atraves do filtro de gordura, encaminha-os para o ar livre.
O filtró de gordura retém as partículas gordurosos dos vapeores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.
Se o exaustor funciona com exaustão, o funciona simultaneo de apareiros dependentes de uma chamíne (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.
É possível um functiçamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.
Tipos de funciona
Isto pode ser consiguedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.
Se a renovação de ar fresco não for足够, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.
No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.
Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.
Funcionamento com circulacao de ar:
Neste caso, tem que ser montado um过滤 de carvao activo (ver Filtro e Manutencao).

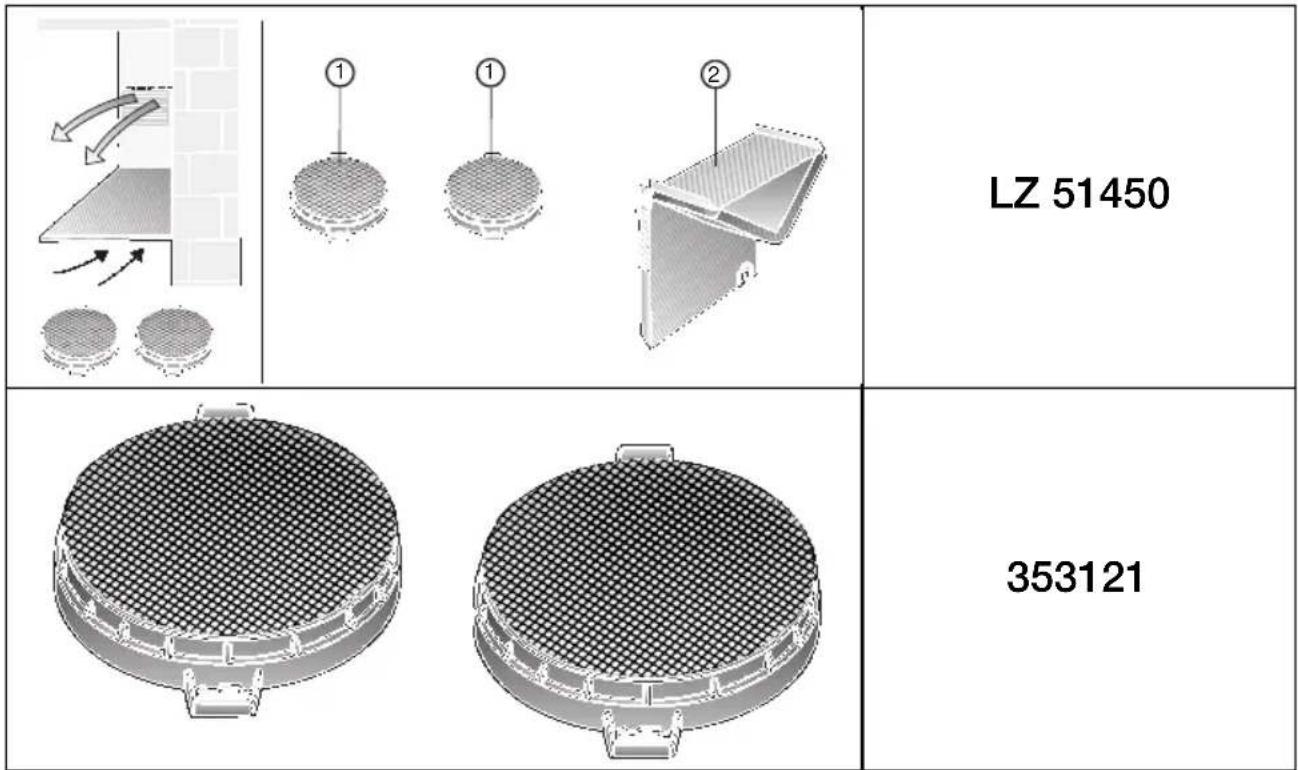

O jogo completeness of montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Servicos Tecnicos.
Os números de encomenda correspondentes podem ser encontrados no final daspas Instruções de Servico.
O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤 de gordura e de carvalho activo.
- O FILTER de gordura retém os componentes gordurosos dos vapores da cozinha.
O filtró de carvas ao activo retém as substancias com cheiro.
A Se não for instalado o filtró de carvão activo, não pode ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.
Antes da primeira'utilisation
Indicações importantes:
Estas instruções de service aplicam-se a variedos modelos de aparhlos.
E. por isto, possivel que se encontrar descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.
Este exaustor corresponde as normas de segurar para este tipo de aparelhos.
As reparacoes so devem ser efectuadas por pessoal especializzato.
Reparacoes inadequadas podem a carreter perigos various para o'utilizar.
□ Antes de utiliser o novo aparelho,deer laer com atencao estas instruções de service.
Delas constam informacoes importantes para a sua segurancaa, bem como sobre autilização e manutençao do aparelho.
Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras.
Este aparelho está marcado em conformidade com a Direita 2002/96/CE relativa aos resíduos de equipos electricos e electrónicos (waste electrical and electronic equipment - WEEE). A
direiva estabelece o quadro para acriação de umsystema de recolha e valorização dos equipamentos usados社会稳定 em todos os Estados-Membros da União Europeia.
Anomalias
Em caso de eventuels duvidas ou anomalies,deeracounterosnossos Servicos Tecnicos.
(Ver Úndice de Postos de Assistência).
Sempre que contactar os Serviços Tecnicos, agradecemos que indique os seguides dados:
E-NR.
FD
Registe nestes Campos os dados do seu aparecido. Estes elementos constam da chapa de caracteristicas, que se encontra no interior do exaustor,(before de retiring o filtró de gordura.
O fabricante do exaustor não assume qualquer responsabilitadnes reclamações atribuidas ao planeamento e instalacao da tubagem.
Se o aparecido antes daro, não o deverá por em funciona.
A ligaçao e a colocacao em funcionamento so devem ser efectuadas por um的技术ico.
Se o cabo de ligação deste aparelho estiver danificado, ele tera que ser substituído pelo fabricante, pelos seuis Serviços Tecnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o uso.
Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
Este exaustor só deve ser aplicado para fins dométricos.
O exaustorsoledevefuncionarcomas Iampadas colocadas.
As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
O exaustor não deve funciona sem o filtró de gordura.
Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.
Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer,por isso, manter-se vigilante.
Nunca deixe as crianças brincarem com o aparecido.
Sem supervolvimento,adultos e crinças nunca deveraoutilizar oaparelho,no caso de:
- não se encontrar em perfeitas condicaoes fisicas, sensoriais ou mentalis
- não possuirenconhecimentos e experiência acerca de como utiliser o aparelho de maneira correcta e segura.
Não flamejar alimentos por baixo do exaustor.
Perigo de incência do filtró de gordura, devido à subida da chama.
Os queimadores tem que estar sempre cobertos com os recipientes de cozinho.
O funciona do exaustor por cima de um aparelho de queima para combustíveis solidos (carvalo, madeira e similares) so é possivel com limitações (ver Instruções de montagem).
Placas a gás / fogoes a gás
Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 Minutes) com a potência Tmaxima, poi, existe o perigo de queimadas ao tocar na superficie do aparelho ou o perigo de serem causados danos no exaustor.
Caso o exaustor funciona sobre una plac a gás, o mesmo tem que estar ligado na potência Tmaxima, se estiverem a funciona tres ou mais queimadores.
Comando do exaustor
Os vapores são eliminados de forma mais eficaz, se:
A iluminação pode ser realizada em qualquer momento, mesmo se o exaustor estiver desligado.
Filtros e Manutenção
Filtro de gordura:
Para retenção das particulas de gordura existentes nos vapores da cozinha, são realizados filtros metalicos
A malha do filtró é de metal não inflamável.
Atença:
Em caso de saturação do FILTER com resíduos gordurosos, aumento as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.
Important:
A limpeza atempada do filtrlo evita o perigo de incência, que se pode verficar com a concentração de calor proveniente de fritos ou assados.
Tenha em atençao que, neste caso, o过滤 de gorduras deve ser limpo em intervalos de tempo regulares (1 mês).
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode verificar-se uma ligeiraalteração na cor dos filtros.
Important:
Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.
Se a limpeza for feita manualmente, colocar primaryo os filtros numa solucao de agua quente com deterrente. Nao utilizear produits de limpeza agressivos, que contenham acido ou lixivia. Passado algo um tempo, escovar os filtros com uma escovapropria e,deois, enxagua-los e seca-los bem.

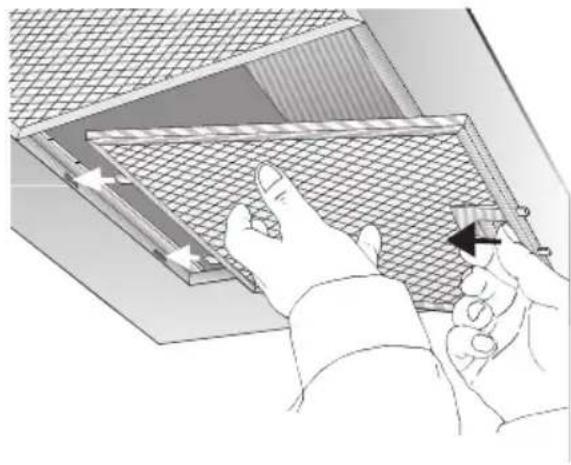

Desmontar e montar os filtros metalicos:
- Pressionar os encaixes dos filtros no sentido da seta e,(before,rearar os filtros.
Ao mesmo tempo, segurar com a outras pessoas por boa do meu.
- Limpar os filtros metalicos.
- Recolocar os filtros lavados.
Para refer os cheiros no funciona com circulacao de ar.
Atença:
Em caso de saturação do filtró com resíduos gordurosos, augmentam as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.
Important:
Através da substituição atempada do filtró de carão activo, é évitado o perigo de incência provocao pela concentração de calor na confecção de fritos ou de assados.

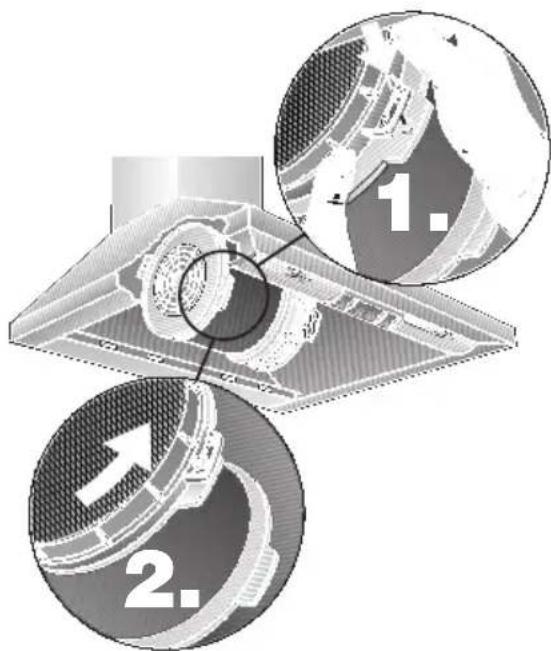

Montagem:
- Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos).
- À direita e à esquerda na turbina aplicar um FILTER de carvão activo, rodando até que o mesmo encaixe devidamente.
- Montar os filtros de gordura (ver montagem e desmontagem dos filtros metalicos de gordura).
Desmontagem:
Esta operação processa-se em sequência inversa da montagem.
Substituição do FILTER de carvão activo:
No caso de funciona normal (1 a 2 horas diarias), os filtros de carvão activo devem ser substituidos uma vez no ano.
Estes filtros podem ser adquiridos nos)nossos Servicos Tecnicos ou no comércio da especialidade (ver acessórios especialis).
Utilizar apenas filtros originais.
Com eles, conseque-se um melhor funcimento.
Reciclagem dos filtros de carvão activo:
Estes filtros não contentem elementos nocivos,leo que podem ser reciclados como lixo normal.
Limpeza e manutenção
Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.
Não limpar o exaustor com esponjas asperas, nem utilizear produits abrasivos ou com teor de soda, acidos ou cloro!
Para limpar o exaustor,utilizar umasoluacao de agua quente e detergente ouum detergente suave para janelas.
- Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.
Quando limpar os filtros de gordura,deerá también limpar as zonasaccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incendios e o mau funcao-namento do aparelho.
As teclas de commando devem ser limpas com uma solucao de agua com um detergente suave e um pano macio e humido.
Nao aplicar, nas teclas de commando,
produtos para limpeza de inox.
Superficies de aço inox:
Utilizar um produit para inox suave e não abrasivo.
Limpar apenas no sentido do polimento.
AconseHamos autilizaçao do nosso produto para limpeza de inox Ref.a 461731.Consulte a brochura anexa sobreAssistencia Tecnica, para saber onede adquirir este produits.
Superficies de aluminio, verniz e material sintetico:
- Não utilizes panos secs.
Utilizar um produit suave para limpar janelas. - Não utilizes produits de limpeza agressivos, que contenham acido ou lixivia.
Dé atençao as Condições de Garantia constantes da brochura anexa sobre "Service".

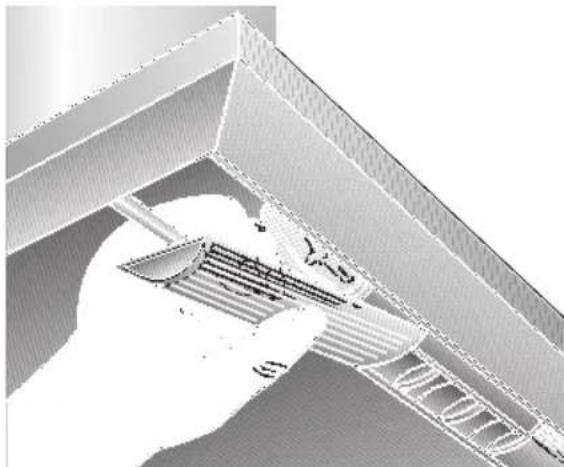

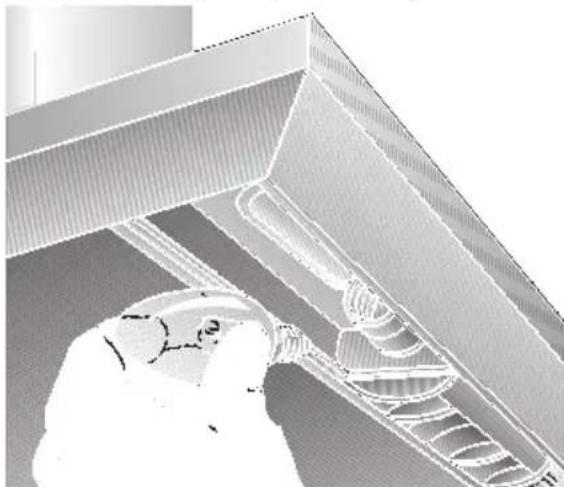

Substituição das Limpadas
- Desligar o exaustor da corrente, retirando a ficha da tomada ou desligando o fusivel ou o disjuntor.
- Desmontar os filtros de gordura (ver Filtros e Manutenção).
- Remove a cobertura da lampada,PGA parte superior da sanca de luz.
- Substituir a lampada (lampadas de incandescência correntes no mercado, max. 40 Watt, casquilho E 14).
- Voltar a colocar a cobertura da lampada.
- Voltar a montar os filtros de gordura.
- Voltar a ligar o exaustor à corrente, ligando a ficha à tomada, o fusivel ou o disjuntor.
Indicações Importantes
Aparelhos velhos nao são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegidoPGA embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua tambem para a preservaço do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funciona com exaustao ou circulação de ar.

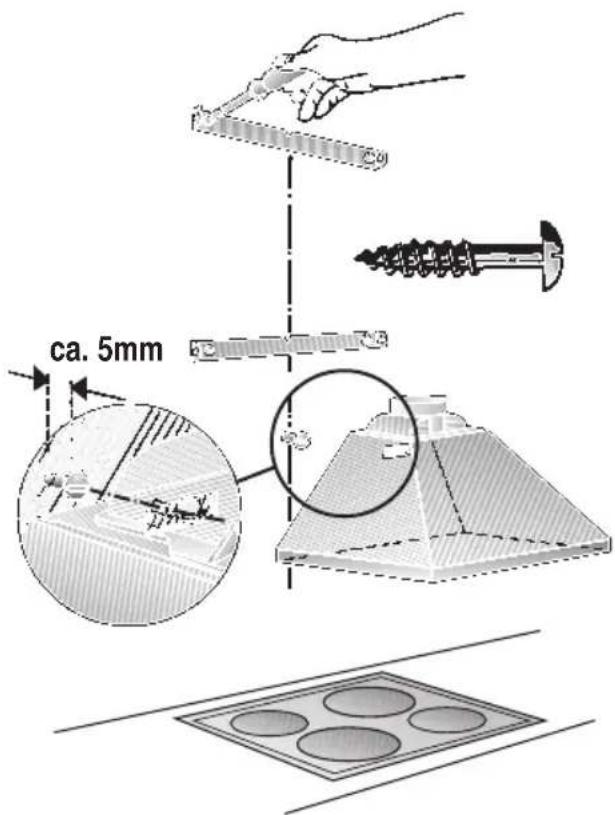

Instalar o exaustor sempre centrado com a placac de cozinha.

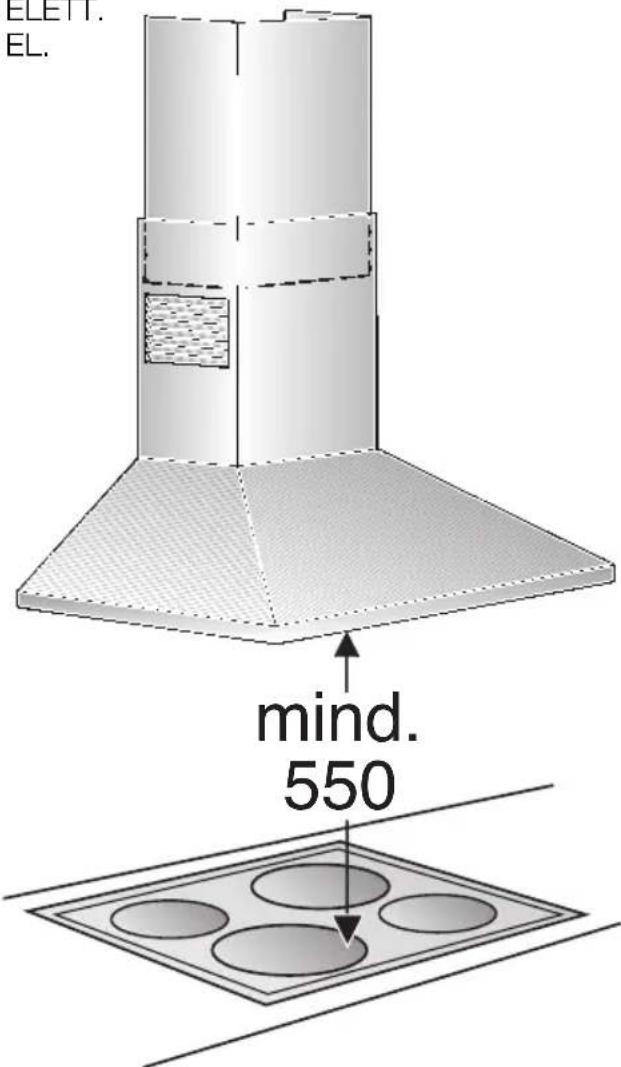

Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustíveis solidos, da qual pode resultar perigo de incério (por ex. o saltar de uma faúlha), se esta zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de agua.
Instruções adiconais paraplacesagás:
Na montagem de apareiros de cozinho a gás (= fogões eplaces), tem que ser respeitadas as respectivas normasVNacionais em vigor (p. ex. na Alemanha: Regulamentoações Tecnicas sobre Instalacoes de Gás TRGI).
Tém que ser respeitas as instruções e as normas de instalação do fabricante.
O exaustorsolepoderinstaladojunto deumarmario superior oudeumaparede alta. Distancia minima: 50~mm

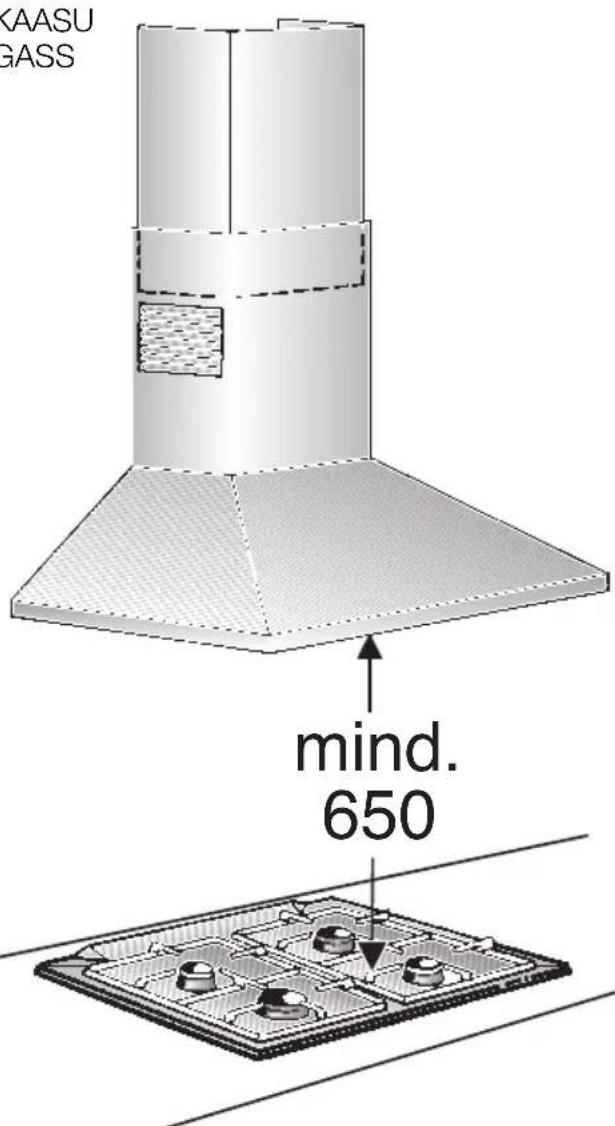

A distência minima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

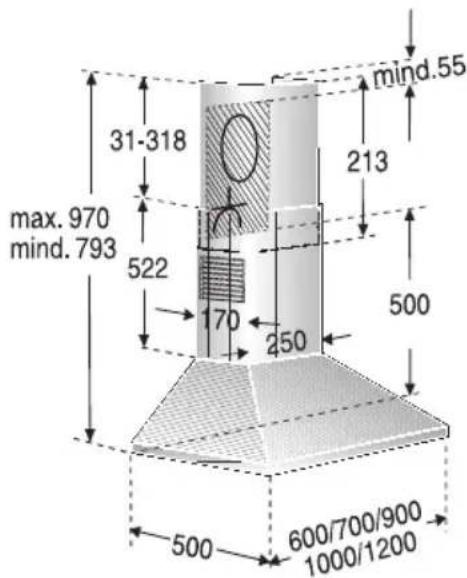

Funcionamento com exaustao
Os vapores são encaminhados para o exterior atraves de um canal de ventilação ou directamente atraves de furo na parede, para o exterior.
Os vapores não podem ser encaminhados para uma chamé nem para um canal, que sirvam para ventilação ou evacuação de zones de chama.
Na derivação do ar evacuado, tem que ser respeitadas as presérições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).
Para se poder encaminhar o ar de exaustao do aparelho para uma chaminé fora de service, é necessario obter uma autorização expressa do limpa-chaminés responsavel pela zona.
No caso de funciona por exaustao e funciona simultaneo de zonas de chama dependentes deligaao a una chamine (por ex. aquecedores a gas, a oleo ou a carvo; esquentadores, aquecedores de agua), tem que ser garantida a ventilacao necessaria para a combustao perfeita desses aparelhos.
É possível o funciona não perigo, se a subpressiono no local de instalação do aparelho, com funciona por combustão, não for superior a 4 Pa (0.04 mbar).
Isto pode ser consignedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.
Se a renovacao de ar fresco nao for suficiente, existo o perigo de envenamen-mentation,provocado pelo returno dos gases provenientes da combustao.
Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.
Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao dahabitação.
No funciona de aparehos de cozinhar, como por ex.places e fogoes a gás, esta regra não se aplicá.
Se o exaustor funciona com circulacao de ar - comAGO de carao activo - nao ha qualquer tipo de limitacao.
Se o ar da exaustao for conducido através da parede exterior, delve serutilizada uma caixa mural telescópica.
Antes da Montagem
No caso de funciona por exaustão,deer a montar-se no exaustor uma valvula anti-returno,se a mesma não estiver ja integra da no tubo de exaustao ou na caixa mural.
Se o aparecido não estiver equipado com a valvula anti-returno, esta pode ser adquirida no comércio da especialidade.
Montagem da valvula anti-returno:
Fixar a valvula de borboleta na tubuladura do ar.
Os doit tampoes tem que se movimentar fácilmente para cima.
Eficiência optimizada do exaustor:
Tubo de exaustao curto e com interior liso.
Fazer número minimizingo de curvas.
Utilizar o diametro máximo possible do tubo e fazer as curvas tao abertas quando possivel.
Autilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diamétros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.
O fabricante do exaustor não assume qualquer responsabilitadnes reclamações atribuções ao planeamento e instalação da tubagem.
No caso de tubos com diamétros differs, utiliser tiras deVEDAÇAO.
No caso de funciona por exaustao, garantir uma boa alimentacao de ar fresco.
Canais planos tem que possuir uma secção interior com valor equivalente aos tubos circulares.
Eles não devem ter nenhum desvio muito pronunciation.
| Tubos circulares Diâmetro interior | Canais planos Secção interior |
| ∅ 100 mm | 79 cm² |
| ∅ 120 mm | 113 cm² |
| ∅ 150 mm | 177 cm² |
Tubuladura do ar 150 mm
Fixar o tubo de exaustao directamente na tubuladura do ar.
Fixar a reducao (inclua no fornecimento ou de fácil aquisicao no mercado) na tubuladura do ar e, deposito, montar o tubo de exaustao.
Tubuladura do ar 120 mm
Fixar o tubo de exaustao directamente na tubuladura do ar.
Fixar a reducao (inclua no fornecimento ou de fácil aquisicao no mercado) na tubuladura do ar e, deposito, montar o tubo de exaustao.
Antes da Montagem

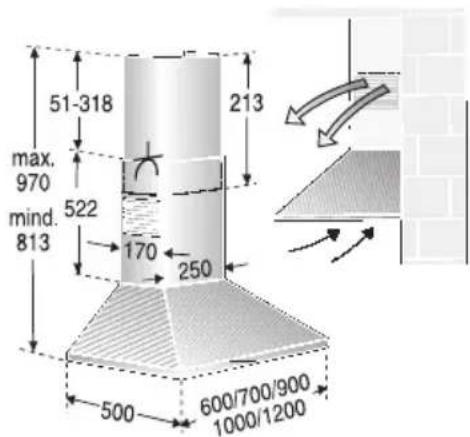

Funcao de circulação de ar
Comimento de carvão activo, se não existrem condições para funzonamento de exaustão.
O遊戲 Completely de montagem pode ser adquirido nosnoxos Servicos Tecnicos. O número de encomenda correspondente pode ser encontrado no final destas Instruções de Servico.
Preparação da parede
A parede tem que ser plana e vertical.
- Dar atençao a uma capacidade de cargasuficiente da parede.
Os parafudos e asbuchas incluidos no fornecimento são indicados para paredes macicas de alvenaria. Para outras construções de paredes (p. ex. Rigips, betão poroso, tijolos Poroton, etc.), utilizear material de fixação correspondente.
Tem que ser prevista uma fixação segura dasbuchas.
Peso em kg:
| Saía de ar | Circulação de ar | |
| 12,5 60 cm | 13,5 | |
| 70 cm | 13,0 | 14,0 |
| 90 cm | 13,9 | 14,9 |
| 100 cm | 14,8 | 15,8 |
| 120 cm | 16,0 | 17,5 |
Reservamo-nos o direito a alteracoes de construcao no ambito do desenvolvimento técnico.
Ligaçao eletrica
O exaustor só deve ligado a uma tomada com proteção de terra e instalada de acordo com as normas em vigor.
Se possé, instalar a tomada directamente por baixo da cobertura da chamé.
A tomada com contacto de segurarce deve estar ligada através de um circuito electrico proprio.
Se, depuis da montagem do exaustor, a tomada com contacto de segurar não ficar accesivel, tem que existir um dispositivo de corte semelhante a uma ligação fixa.
No caso de ser necessario uma ligação fixa:
O exaustorsolepodesserligadoacorretporuminstaladoreléctricocredenciapedelaemployesistribuidoradeelectricidade.
Relativamente à instalação, deve ser previsto um disposítivo de corte. Como disposítivo de corte, são关键时刻 interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteçções.
Se o cabo de ligação deste aparecido estiver danificado, ele terá que ser substituído pelo fabricante, pelos seuis Serviços Tecnicos ou, ainda, por uma和个人a qualificada, a fim de se evitarem situações de perigo para outilizador.
\section*{Characteristicas electricas:}
Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixhos doimento.
Para reparacoes, desligar o exaustor da corrente electrica.
Comprimento do cabo de ligação: 1,30 m.
Este exaustor correponde as normas UE sobre protecao antiparasitaria.
Montagem
O exaustor fos previsto para montagem numa parede da cozinha.
- Desmontar o filtro de gordura (ver instruções de service).
- Traçar na parede uma LINHA central desde o tecto até ao canto inferior doexaustor.
- Com a ajuda de um gabarito, marcar na parede as posicaoes dos parafusos.
Ter em atençao a distancia minima da placac de cozinhar ate ao exaustor, de 550 mm, para discos eletricos, ou de 650 mm para queimadores a gas. O canto inferior do gabarito corresponde ao bordo inferior do exaustor.
4. Com 8 mm, fazer 5 furos para o exaustor e 4 furos para os angulos de fixação do revestimento da parede e, deposito, aplicar as buchas à face da parede
Nota: Tome em atençao a eventual montagem de acessórios especials.
- Aparafusar os 2 ângulos de fixação para o revestimento da chamé em baixo e em cima.
- Aparafusar o parafuso central até circa de 5 mm (sem arruela) como auxiliar de montagem para fixação do exaustor.
- Pendurar o exaustor nos parafusos.
Montagem
- Aparafusar os 4 parafusos restantes com arruela.
O exaustor deve ser alinhado, antes de aperture os 4 parafusos.
- Fazer a ligaçao do tubo de exaustao.
- Fazer a ligação eletrica.
- Modelos em aço inoxidável:
Retirar a pelécula de proteção nosinous revestimentos da chamé.
Evitar danos nas superficies sensiveis.
Cuidado: O revestimento interior da chaminé pode ter arestas aguçadas - Perigo de ferimentos -. Recomendamos o uso de luvas de proteção durante a montage.

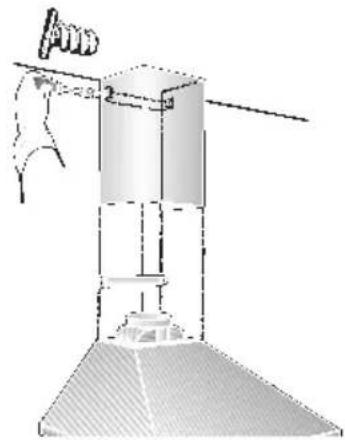

- Cominous parafusos curtos, aparafusar o revestimento superior da chaminé, lateralmente, no angulo de fixação.

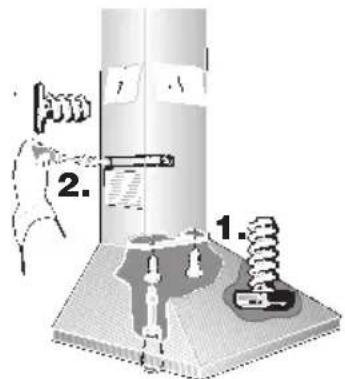

- Assentar e fixar o revestimento inferior da chaminé no corpo do exaustor e, com 2 parafusos longos, de cima para baixo.
Evite provocar danos durante a montagem, por ex. colocando o gabarito sobre o canto do revestimento inferior da chaminé.
Seguidamente, e com 2 parafudos curtos, fixar bem o revestimento da chaminé no ângulo de fixação.
Antes de aperture osinous parafusos, e necessario ajustar o revestimento da chamine.
- Voltar a montar o filtro de gordura (ver instruções deServiço).
