MANUAL DE USUARIO LC757WA20 SIEMENS

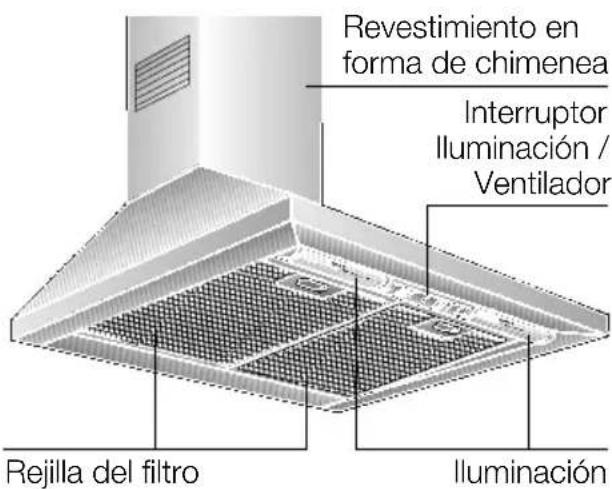

Descripción del aparato
Modalidades de funciona
Evacuación del aire hacía el exterior:
El ventilador que incorpora la campana extractora aspirar los vahos de la cocina y los evacuía hacer el exterior, fácillos pasar previamente a工程技术 del filtro antigrasa.
El filtro antigrasa absorbe las partículas solidas contentsas en los vahos de la cucina.
La comida queda asi practicamente libre de grasa y olores.
Si se utilizes la campana con evacuación del aire al exterior simultáneamente con un hogardependiente de una chimenea (por exemple calefactions de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que existe una suficiente alimentación de aire, necessario para el proceso de combustión del hogar.
Este funciona el local de emplazimiento del hogar no se sobrepasa la depresión admissible de 4 Pa (0,04 mbares).
Modalidades de funciona
Paraarlo,es necessario que existan
aperturas no bloqueables por las que el aire de combustion可以更好 renovarse y ventilarse sin dificultad,por exemple por
puertas,ventanas o cajas murales para la alimentacion o evacuation del aire o
otienpuede tomarse otheras
medidas como por exemple instalando
cerrojos invertidos orsimilares.
Cerciorarse de que existe una alimentacion suficiente del aire. De lo contrario el aire evacuado se vuelve a utiliser para la admisión y se corre el peligro de intoxicacion.
La sola presencia de una caja mural para alimentacion o evacuation del aire, sin embargo, no constituya una garantia para la observacion de los limites de tolerancia validos.
Nota: En las consideraciones y valoraciones a estearto siempre habra que tener enIELD todo el Conjunto del systemadeventilacionexistente en la vivienda.Esta regla no es valida para las cocinas yplacas de coccionde gas.
Las campanas extractoras montadas con evacuacion del aire interior (sistema de recirculacion del aire), dotadas de filtro de carbon activo, poder configurar sin ningun tipo de restriccion.

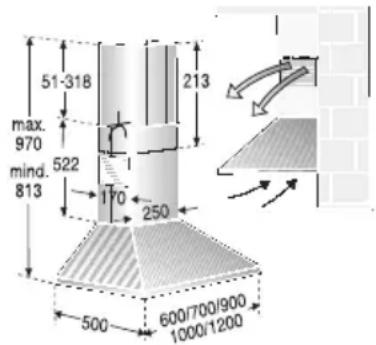

Evacuación del aire:hacia el interior (sistema de recirculación del aire):
- Para trabajo con esta modalidad hay que montar un filtro de carbón activo en la campana extractor (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones).
El kit de montaje completo, como los filtros de repuestos, se pueda adquirir en el commercio especializzato. Las referencias correspondientes figuran al final de estas instrucciones de uso.
El ventilador que incorpora la campana extractor aspira los vahos de la cucina y los hace pagar a工程技术 de los filtros antigrasa y de carbón activo, devolviendoles a continuación, una vez purificados, a la cucina.
El filtro antigrasa absorbe las partículas solidas contentsas en los vahos de la cucina.
El filtró de carbón activo absorbe el olor.
En caso de no montar la campana un filtro de carbón activo, no se pueda absorber los olores producidos durante la preparación de los alimentos. 63
Antes de la primera utilización
Antes de lapellaa en marcha inicial del aparato:
Las presentes instrucciones de servicios son validas para differedes modelos de aparato; porarlopuede ser possible que se describan detalles ycharacteristicades equipamento que no concuerden integramente con las de su aparato concreto.
-Esta campana extractora cumple las normas y disponeciones especillas en materia de seguridad.
Las reparaciones que fuera necessario efectuar en el aparato solo podrán ser executadas por技术和 especializados del ramo.
Las reparaciones executadas de modo erroneo o incorrecto peuvent dar lugar a situaciones de serio peligro para el usuario.
□ Antes de employar el aparato nuevo deben leer detenidamente las instrucciones de service de la comida electrica.
En ella se facilitan informaciones y consejos importantes para su seguridad personal, asi como para el correcto manejo y cuidado de la Cocina.
Guarde las instrucciones de servicios y de montaje para un possible propietario posterior.
Este aparato cumple con
la Directiva europea 2002/96/CE sobre aparatos electricos y electronicos identificada como (Residuos de aparatos electricos y electronicos). La directiva proporciona el marco
generalrado en todo el ambito de la Unión Europea para la retirada y la reutilization de los residuos de los aparatos electricos y electrónicos.
Averías y perturbaciones
En caso de consultas o averías de la campana extractor, no dude en llamar al Servicio de Asistencia Técnica.
(Véase al respecto la lista con las delegaciones y distribuidores oficials).
Para cualquier consultadeferánindicarse losnumerosde producto y defabricacion:
N°E
FD
Anote las númeroos correspondientes a su aparato en los espacios correspondentes. Los númeroos figuran en la placá de característica, a la que se accede tras descantar la rejilla del filtro bajo de la campana extractor.
Las reclamaciones atribuibles o relacionadas con la planificacion y ejaculation de la instalacion de las tuberias de la campana extractor, no está cubiertas por el service del garantia del fabricante.
Si el aparato presenta daños o desperfectos, no deben ser realizado.
La connexion y esta en marcha del aparato solo podrnan ser efectuadas por un technician especialista del ramo.
En caso de producirse danos en el cable de connexion del aparato, este solooulda ser sustituido por el fabricante, un technician especializzato del Servicio deAsistencia Tecnica Oficial o un technicianespecializzato del ramo, a fin de evitar situaciones de peligro.
Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la proteccion del medio ambiente (veanse al respecto las instrucciones de montaje de la campana extractor).
La presente campana extractoro solo es adequada para uso domestico.
Utilizar la campana extractor solo con las lámparas de iluminación montadas.
Sustuir inmediamente las lámparas defectuosas a fin de evaporar la sobrecarga de las lámparas restantes.
No使用者nca la campana extractor sin incorporar el bajo antigrasa.
Las grasas y aceites calentados
excesivamente pueda inflamarse
rapidamente. Porarlo los alimentos o platos
que requieran grayscale o aceite caliente, como
por exemple patatas fritas, etc., solo
deberan prepararse bajo vigilancia.
NoURT No dejar que los niños juguen con el aparato.
El aparato no debe serutilrado siscarece del conocimiento y la experiencia
- necessarios para que su uso sea adecau-do y seguro.
- Los niños yadultos conalgún tipo de discapacidad fisica, sensorial o mental nunca deben usar el aparato sin supervisión.
No preparar alimentos o platos flameados directamente bajo de la campana extractor.
La grasa acumulada en el filtro antigrasa
podía incendiarse por las llamas que suben!
Las llamas de los quemadores de gas de las zonas de coccióndeferán encontrarse siempre cubiertas con un recipiente.
El montaje de la campana extractor por encima de hogares para combustibles solidos (carbón, leña, etc.) sólo está permitido si esta cumple una série de conditiones restrictivas (veanse al respecto las instrucciones de montaje de la campana extractor).
Placas de cocccion de gas / Cocinas de gas
No trabajo simultaneamente con todas las zonas de coccción (quemadores) durante un tiempo prolongado (como máximo 15 Minutes) ajustadas a su(Maxima potencia, de lo contrario existe peligro de quemadura en caso de tocar la campana o de occasionar daños en la misma. En caso de instalar y trabajo la campana por encima de una planta de coccción de gas, hay que ajustar esta a su(Maxima potencia en caso de trabajo simultaneamente con tres orás zonas de coccción (quemadores).
Manejo de la campana extractor
Laforma mas eficaz de absorber los vahos producidos en la comida durante la preparacion de los alimentos es:
- Conectarando la campana extractor al comenzar a trabajo.
Desconectando la campana extractor al cabo de uno horas antes de haber conclusido los problemas.

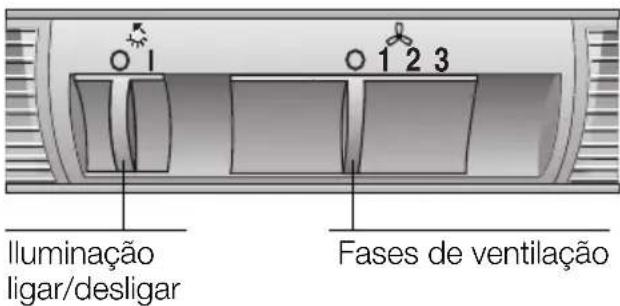

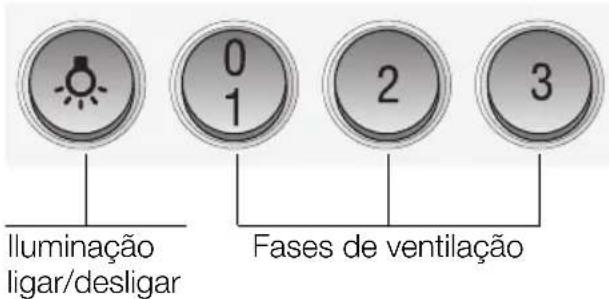

Conexión / Desconexión de la iluminación
Escalones de func-. tionamento del ventilador
Conexión /Desconexiónde la iluminación
Escalones de funciona del ventilador
Illuminacion:
La iluminación se pueda conectar en cualquier momento, con independencia de que el ventilador funciona o no.
Filtros y mantenimiento
Filtro antigrasa:
Para retener las partículas de grasa contentsas en el vaho de la comida se montan filtros metalicos.
Las esterillas de filtro son de metali antiinflamable.
Atencion!
A medida que crece el grado de saturacion de la esterilla de bajo con particulas de grasa,urrenta su inflamabilidad,influyendo negativamente en el funcionaamento de la campana.
Important!
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el本身就是, pueda prevenir el peligro de incendio a causa de una acumulación de calor al freir o asar alimentos.
Limpieza del filtro antigrasa metálico:
- Bajounas conditiones de functionamiento normal (1 a 2 horas diarias),el filtro antigrasa metalico tiene que limpiarse una vez a mes.
Los filtros antigrasa metálicos se pueda limpar en un lavavajillas. Ello puede dar lugar a una liga de coloración de los mismos.
Important:
No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.
En caso de limpiar los filtros metálicos a mano, colocar la caja del filtró durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. No utiliser agentes limpiadores agresivos que contengan acidos o alcalis. Limparlos a continuación con un cepillo, enjuagarlos bien ydeoarlos escurrir.
Filtros y mantenimiento

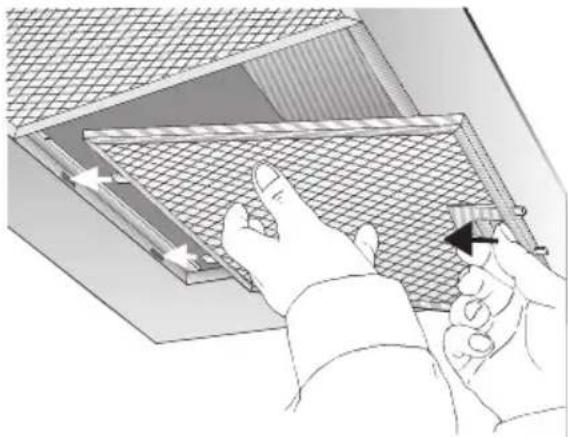

Desmontar y montar los filtros antigrasa metálicos:
- Presionar el enclavamiento de los filtros antigrasa en direccion a la flecha. Abatar los filtros antigrasa hacía bajo. Sujetar los filtros antigrasa por bajo con la otra mano.
- Limpiar los filtros.
- Montar los filtros limpios en su sitio.
Filtro de carbón activo:
Para retener los olores durante el
funcionamento de la campana
extractora con evacuacion del aire al
interior (recirculacion del aire).
jAtencion!
A medida que crece el grado de saturacion de la esterilla de bajo con particulas de grasa,urrenta su inflamabilidad, influyendo negativamente en el funcionaimiento de la campana.
Important:
La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el本身就是, pueda prevenir el peligro de incendio a causa de una acumulación de calor al freir o asar alimentos.

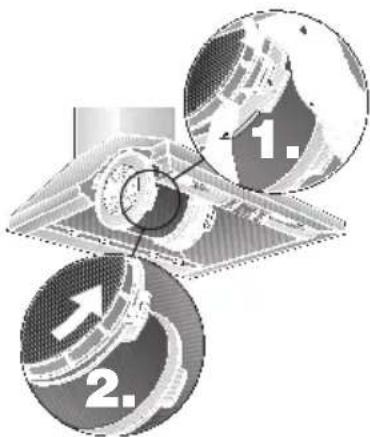

Montar el filtro:
- Desmontar los filtros antigrasa (vease a este respectfully el capitulo «Desmontar y montar los filtros antigrasa metálicos».
- Montar a la izquierda y derecha del motor del ventilador送上os filtros de carbón activo. Apretarlos hasta que enclaven.
- Montar el filtro antigrasa (vease al respecto el capitulo «Desmontar y montar los filtros antigrasa metálicos»).
Desmontar el filtro:
Los filtros se desmontan ejectando las operaciones enorden inverso al descririto para el montaje.
Sustituir los filtros de carbón activo:
- Bajounas conditiones de configuracionmiento normal (1 o 2 horas diarias),los filtros de carbón activo tienen quesustituirse una vez al ano.
Los filtros de carbón activo能把 adquirirse en el commercio especializzato (veanse los accesorios-optionales).
Utilizar solo filtros originales del Fabricante.
De este modo se cumplen las normas y dispositions de seguridad vigentes, asegurar un funciona bajo el遵守.
Evacuación de los filtros de carbón activo usados:
- Los filtros de carbón activo no contienen ningún tipo de substancia tóxica o contaminante. Por lo tanto pueda evacuarse con la basura domestica normal.
Limpieza y@cuidados
Desconectar la campana extractor de la red electrica extrayendo el cable de connexion de la toma de corriente o a工程技术 del fusible.
No limpiar la campana extractor con esponjas abrasivas ni emplear agentes que contengan arena, sosa, acidos o cloruro.
- Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpar la campana extractor.
En caso de suciedad mas resistente y fuertamente acumulada, utilizing un agente limpiacristales suave.
Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los+puntos accesibles del cuerpo de la campana extractor. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva optimo funciona.
Limpiar el mando desplazable del ventilador solo con un paño suave y humedo (aarunaSolutiondeaguayagentelavavajillas suave).
No usar limpiadores de acero para limpar el mando desplazable!
Superficies de acero inoxidable:
- Usar un limpiador para acero inoxidable suave, no abrasivo.
Limpiar el metal solo en direccion al pulido.
Aconsejemos utiliser nuestro agente para limpieza del acero inoxidable N° 461731. Los datos para su pedido figuran en el cuaderno de servicios adjunto.
Superficies de aluminio, pintadas y de plástico:
Noutilizarpanossecs.
Utilizar un agente limpiacristales suave.
No utilizing agentes limpiadores agresivos que contengan acidos o alcalis.
Ténganse en conta los关键时刻 de la garantía que figuran en el cuaderno de servicios.

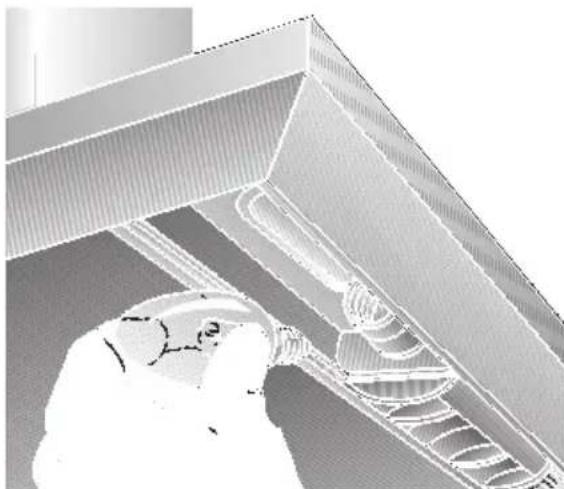

Sustituir las lámparas
- Desconectar la campana extractor de la red electrica, .extrayendo el cable de connexion de la toma de corriente o a工程技术 del fusible.
- Desmontar los filtros antigrasa (vease el capitulo «Filtros y mantenimiento»).
- Desencajar desde arriba el recubrimiento protector de la lampara del liston de luz.
- Sustituir la lampara (lampara corrente, max. 40 W, portalamparas E 14).
- Volver a colocar el recubrimiento en su situio.
- Montar los filtros antigrasa en su emplazimiento.
- Restablecer la alimentacion de corriente introduciendo el cable de conexion en la toma de corriente o a trovés del fusible.
Advertencias importantes
Los aparatos electricos usados incorporeal materiales valiosos que se pueda recuperar. Por ello deben encontrarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por exemple Servicio o centro municipal de desguace o instituciones semejantes).
Su Ayuntimiento o Administración local le Facilitarán gustosamente las señas del Centro de recuperación de materiales más proximo.
Antes de deshacerse de su aparato uso depearaba inutilizarlo.
Su nuevo aparato está protegado durante el transporte hasta su Hogar por un embalaje protector. Todos los materiales de embalaje realizados son respetuosos con el medio ambiente y pueda ser reciclados o reutilizados. Contribuya activamente a la proteccion del medio ambiente insistiendo en uno métodos de eliminacion y recuperacion de los materiales de embalaje respetuosos con el medio ambiente.
Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de这些东西 materiales.
La presente campana extractor es apropiada para trabajo con evacuacion del aire al exterior o al interior (sistema de recirculacion del aire).
Montar la campana extractor siempre por encima del centro de las zonas de cocccion o los quemadores (según el tipo de cucina que se utilise).
La distancia minima a observar entre las zonas de cocccion (de una plac o cucina elctrica) y el borde inferior de la campana es de 550 mm (Fig.1).
La campana solo seouldrumontar por encima de hogares para combustibles solidos conpeligro de incendido (por典型案例 proyeccion de chispas)si el hogar esta provisto de una proteccion cerrada no desmontable y se cumplen las normas y dispositions naciales vigentes.Esta restriccion no es valida para cocinas y placas de gas.
Cuanto menor sea la distancia entre la campana extractor y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractor debidas a la condensacion del vapor de agua.
Advertencias adiconales relativas a las cocinas de gas:
Al proceder al montaje de los quemadores de una plac de cocción o cucina de gasdeferán observarsestrictamente las normas y dispositions legales vigentes en cada pa's (en Alemania, por exemple, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).
Respetar las normas y disponeciones. asi como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas.
△Esta campana extractoroSólodeferá montarse con un lateral jusquato a un armario o pared alta. Distancia minima a observar: 50 mm.
La distancia minima entre el borde inferior de la campana extractor y el borde superior de la parrilla para colocar recipientes de las zonas de cocccion (quemadores) de una placac de coccion o cucina de gas: 650 mm, (Fig. 1).

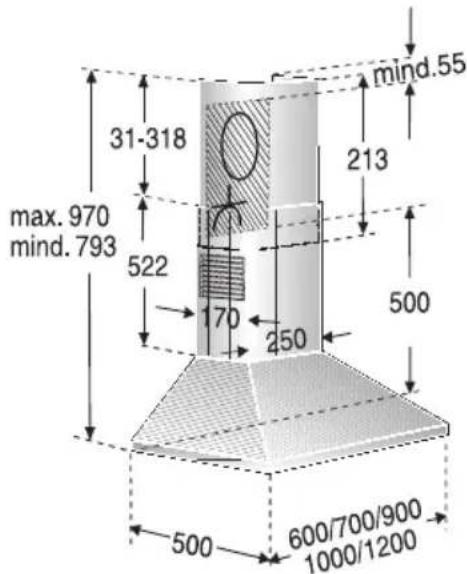

Funcioncimiento con evacuación del aire al exterior
El aire de evacuation pasa a工程技术 de un túnel de ventilación hacía arriba o directamente hacía el exterior, a工程技术 de la correspondiente pared.
El aire de evacuation no debe pagar a ninguna chimenea de humos o gases de escape en service, ni tampoco a tuneles de ventilacion de locales con hogares.
Antes de proceder a los trabajo de evacuación del aire al exterior, deben observar las dispositones legales de su localiad (por exemple el reglamento local para el permiso de edificación).
En caso de hacer pasado el aire de evacuación de la campana a una chimenea de humos o gases de escape fauna de servicios, deben consultarse con el deshollinador del distrito competente, observando asimismo las normas y dispositions naciales vigilentes.
Si se utilizes la campana con evacuación del aire al exterior simultáneamente con un hogardependiente de una chimenea (por exemple calefactionse de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que existe una suficiente alimentación de aire, necessario para el proceso de combustión del hogar.
Este funciona el local de emplazimiento del hogar no se sobrepasa la depresión admissible de 4 Pa (0,04 mbares).
Paraarlo,es necessario que existan aperturas no bloqueables por las que el aire de combustioncouldera renovarse y ventilarse sin dificultad,por exemple por puertas,ventanas orajas murales para la alimentacion o evacuacion del aire o también poderon tomarse otheras othermedidas como por exemple instalando cerrojos invertidos orsimilares.
Cerciorarse de que existe una alimentacion suficiente del aire. De lo contrario el aire evacuado se vuye a utiliser para la admisión y se corre el peligro de intoxicacion.
La sola presencia de una caja mural para alimentacion o evacuation del aire, sin embargo, no constituya una garantia para la observacion de los limites de tolerancia validos.
Nota: En las consideraciones y valoraciones a estearto siempre habra que tener en cuenta todo el Conjunto delsystemadeventilacionexistente en la vivienda.Esta regla no esvalida para las cocinas yplacas decoccionde gas.
Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, poder configurar sin ningún tipo de restricción.
Si el aire es evacuado pasando a工程技术 de la pared exterior, deben utilizar una caja mural telescópica.
Antes del montaje
Si la campana extractora trabajo con sistemas de evacuacion del aire exterior,deferar montarse una valvula antirretorno, en caso de no estar esta ya incorpORA en el tubo de evacuacion del aire o en la caja mural.
En caso de no incorporar la presente campana extractor dicha valvula antireturno, laoulda acquiren en el commercio especializzato.
Montaje de la valvula antirretorno:
- Encajjar la valvula antireturno en los soportes correspondientes que incorpora el empalme de evacuation del aire de la campana.
Las dos trampillas deberan poder desplazarse hacer arriba con un ligero movimiento elástico.
Condieones necessarias para lograr la optima potencia y rendimiento de la campana extractor:
Tubo de evacuation corte y liso.
- Menor número de codos possible.
- Usar en lo possible tubos de gran diametro, asi como codos de gran<tamaño.
Los tubos de evacuation largos y con desigualdades, y la utilizacion de muchos tubos y codos de diametro(PC)pequeño perjudica el rendimiento optimo del aparato y provoca un aumento de ruidos desagradables durante su functionamento.
Las reclamaciones atribuibles o relacionadas con la planificacion yexecution de la instalacion de las tuberias de la campana extractor, no estan cubiertas por el service del garantia del fabricante.
En caso de usar tubos con differedes diametros:
Colocar una tira estanqueizante.
Al trabajo con sistemas de evacuation del aire al exterior: Procurar una suficiente alimentacion de aire.
Los canales planos deben poseer una seccion interior equivalente a la de los tubos redondos.
No deben presentar ángulos demasiado agudos.
| Tubos redondos Diámetro interior | Canales planos Sección interior |
| ø 100 mm | 79 cm² |
| ø 120 mm | 113 cm² |
| ø 150 mm | 177 cm² |
Racor de empalme 150 mm
Fijar directamente el tubo de evacuacion el aire en el racor de empalme.
Empalmar el tubo reductor (suministrado con la campana extractor o bien disponible como accesorio optional en el commercio especializzato) en el racor de empalme para la evacuacion del aire. Fijar a continuacion el tubo de evacuation al tubo reductor.
Racor de empalme 120 mm
Fijar directamente el tubo de evacuacion el aire en el racor de empalme.
Empalmar el tubo reductor (suministrado con la campana extractor o bien disponible como accesorio optional en el commercio especializzato) en el racor de empalme para la evacuacion del aire. Fijar a continuacion el tubo de evacuation al tubo reductor.
Antes del montaje
Funcioncimiento con evacuación del aire hacía el interior (recirculación del aire)
Filtro de carbón activo en caso de no existir la posibiliad de trabajo con evacuation del aire%. hacia el exterior.
El kit de montaje completo, como los filtros de repuestos, se pueda adquirir en el commercio especializzato.
Las referencias correspondentes figuran al final de estas instrucciones de uso.
Preparativos en la pared
La paretdiene que ser lisa y vertical.
Prestar atencion a la calidad de sustentacion de la pared!
- Los tornillos y tacos suministrados con la campana son adecuados para muros macizos. En caso de montar la campana sobre paredes o muros de-distintas caracteristicas (por ej. pladur, hormigón de celdillas, ladrillos poroton)deferán emplearse los medios de fija-ción adecuados a dichos materiales.
Procurar un asiento firme de los tacos en la pared.
Peso en kg:
| Evacuación del aire al exterior | Recirculación del aire | |
| 12,5 60 cm | 13,5 | |
| 70 cm | 13,0 | 14,0 |
| 90 cm | 13,9 | 14,9 |
| 100 cm | 14,8 | 15,8 |
| 120 cm | 16,0 | 17,5 |
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.
Conexión electrica
La campana extractoría sólo podrá connectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deben encontrarse o montarse directamente detrás del revestimiento decorativo de la campana.
La toma (caja) de corriente con puesta a tierradeferacoplarse atravésde un circuito de corriente propio.
En caso de no ser accesible la toma de corriente con puesta a tierra tras el montaje de la campana extractor, tiene que existir un dispositivo separator, igual que en una conexión fija.
En caso de besoinar una connexion fija a la red electrica:
El aparato solo deben ser connectado a la red electrica por un instalador-electricista registrado como tal en laEmpresa de abastecimiento de energia electrica de la zona. Como dispositivo de separacion se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Este incluye interruptores LS y contactores.
En caso de producirse danos en el cable de conexión del aparato, este solo podrá ser sustituido por el fabricante, un técnico especializzato del Servicio de Asistencia Técnica Oficial o un técnico especializzato del ramo, a fin de evaporar situaciones de peligro.
\section*{Characteristicas électricas:}
figuran en la placac de caracteristica que es accesible despues de qutar los marcos de filtr, en la parte interior del aparato.
En caso de reparacion de la campana deberá desconectarse siempre el aparato de la red electrica, antes de起初ar loseworkos correspondientes.
Longitud del cable de connexion a la red electrica: 1,30 m.
La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.
Montaje
Esta campana extractor ha sido disenada exclusivamente para su montaje en la pared.
- Retirar el filtro antigrasa (véanse al respecto las instrucciones de uso de la campana).
- Trazar en la pared una linea medial desde el techo hasta el borde inferior de la campana extractora.
- Marcar en la pared, contips de la plantilla suministrada con el aparato, la posicón de los tornillos de sujección..
Entre la placac de cocci y el borde inferior de la campana extractor de observarse la asigniente distancia minima de seguidad: 550~mm por encima de las placas de cocci ong lectricas 650 mm por encima de las placas de cocci ond gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractor.
4. Practicar 5 taladros para los tornillos de sujecion del cuerpo de la campana extractor, y quatre para fjjar los soportes del revestimiento de la chimenea, con diametro 8mm Colocar en los mismos los tacos correspondientes, prestando atencion a que los tacos quedenperfectamente a ras con la pared.
Atencion: jTenganse en conta los posibles accesosersiones opciones que se vayan a montar con la campana extractor!

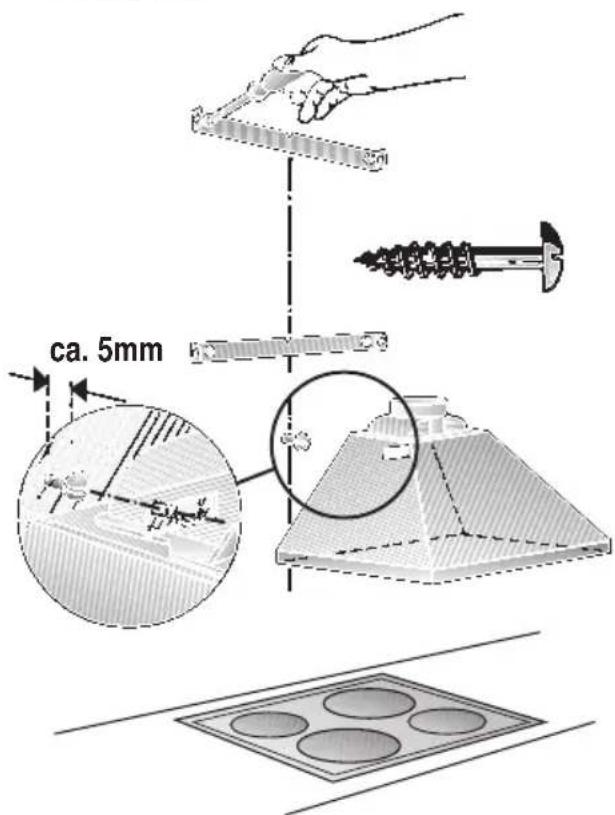

- Montar yajar con tornillo las escuadas de soporte para el revestimiento de la chimenea en posicion superior e inferior.
- Usar el tornillo central (sin arandela) como funciona de montaje para la sujecion de la campana extractor, enroscandolo en el taco hastaunos 5 mm de profundidad..
- Enganchar el cuerpo de la campana extractor en el tornillo de sujeccion preparado.
Montaje
- Montar los quatre tornillos de sujeción restantes de la campana extractora con arandelas, sin aplterlos a tope.
Antes de preparar a tope los tornillos de sujeccion de la campana, hay que alinear esta!.
- Empalmar el tubo de evacuation del aire en la campana extractora.
- Conectar el aparato a la red electrica.
- Puntos a observar en los modelos de acero inoxidable:
Retirar la lamina protectora de los revestimientos laterales de la chimenea.
Evite que se produzcan daños sobre las superficies sensibles.
Atencion: La cara interior de los elementos de revestimiento能把 tener aristas vivas -peligro de lesiones! Por estarzon acontejamos usar guantes protectores durante el montaje.

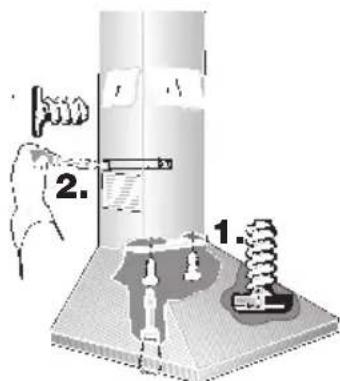

- Fijar el revestimiento superior de la chimenea con dos tornillos cortos lateralmiente a la escuadra de soporte.

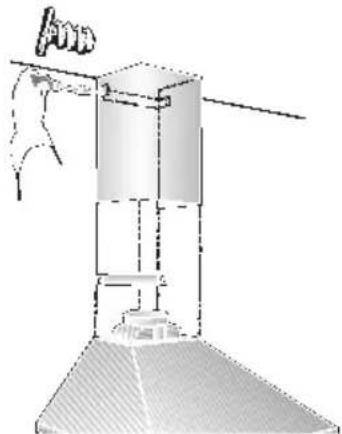

- Montar la parte inferior del revestimiento de la chimenea sobre la campana extractor. Fijarro con dos tornillos largos, por abajo, a la campana extractor.
Evite los rasgunos al montar los revestimientos en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.
Fijar a continuación el revestimiento de la chimenea con dos tornillos cortos lateralmmente a la escuadra de soporte.
Antes de preparar los tornillos hay que alinear el revestimiento de la chimenea.
- Montar el filtro antigrasa en la campana extractor (véanse al disrespect las instrucciones de uso de la campana extractor).
Ligar o ventilador no inicio dos cozinhados.
Desligar o ventilador so algunos Minutes depuis de terminados os cozinhados.
