MANUALE UTENTE LC757WA20 SIEMENS

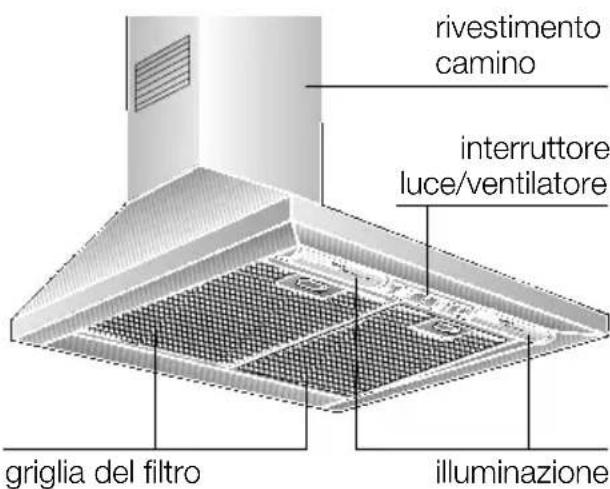

Descrizione dell'apparecchio
Modi di funzionamento
Funzionamento a scarico d'aria:
Il ventilatore della cappa aspirante aspira i vapori di cottura e li invia all'aperto attraverso il filtrato antigrasso.
Il filtro antigrasso trattiene i componenti grassi dei vapori di cottura.
La cucina resta completamente libera da grasso e odori.
Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
Modi di funzionamento
È possibile conseguire ciò quando l'aria per la combustione può continuare ad'affuire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e similii.
Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Nota: Nella stima si deve considerare sempre il bilancio totale dell' Aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.
Funzionamento a ricircolo d'aria:
A Anything scopo è necessario montare un filtrà a carbone attivo (vedi capitolo "Filtri e manutenzione").
Potete acquistare presso il fornitore specializzato il set di montaggio completo ed i filtri di ricambio. Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.
La ventola della cappa aspirante aspirati evapori di cottura, li inviaattraverso il filtrograssi ed il filtrato a carbone attivo e li immette di nuovo depurati nella cucina.
Il filtro grassi trattiene i componenti grassi dei vapori di cottura.
Il filtro a carbone attivo fissa gli odori.
A Se non si monta unchio a carbone attivo, non possono essere fissati gli odori dei vapori di cottura.
Precede la prima utilizzazione
Primo impiego:
- Questo libretto di istruzioni per l'uso è p r evisto per più versioni dell'apparecchio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
- Questa cappa aspirante è conforme alle pertinenti nome di sicurezza.
Le riparazioni devono essere eseguite solo da personale specializzato.
Le riparazioni non eseguite a regola d'arte possono causare pericoli gravi per l'utilizzatore.
- Prima di usare il nuovo appearecchio, leggete attendamente le istruzioni per l'uso. Esse contengono informazioni importanti per la Vostra sicurezza, eanche per l'uso e la manutenzione dell'apparecchio.
Conservate bene il libretto delle istruzioni per l'uso e il montaggio, per un eventuale successivo proprietario. - Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).
Questa direttiva definisce le norme per la raccolta e il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.
Guasti
In caso di eventuali chiarimenti o di guasti, rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata,indicare i dati seguenti:
E-Nr. FD
Riportare dello specchietto qui sopra quosti dati. Essi si trovano nella targhetta d'identificazione, dopo ave fatto la griglia del filtrro, nel vano interno della cappa aspirante.
Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.
Se l'apparecchio è danneggiato, non dovete metterlo in funzione.
L'allacciamento e la messa in funzione devono essere eseguiti solo da un technician.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioni per il montaggio").
Questa cappa aspirante è destinata solo all'uso domestico.
Usare la cappa aspirante solo con le lampadine avvitate.
Le lampadine fulminate dovrebbero essere sostituite subito, per evitare un sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante.
senza fatto grassi..
Grassi eolio surriscaldati possono inflammarsi lavorante. Cucinare perciò pietanze con grassi oppure conolio, p.es.le patatine fritte, solo sotto controlo.
Non far giocare i bambini con l'apparecchio.
Adulti e bambini non devono mai usare I'apparecchio alla sorveglianza nel caso in cui
- non se siano in grado di vista fisico, sensoriale o mentale,
- oppure se gli mancano le conoscenze e l'esperienza per usare l'apparecchio in modo coretto e sicuro.
Non fiammeggiare pietanze sotto la cappa aspirante.
Pericolo d'incendio del filtro grassi se raggiunto delle fiamme.
I fornelli devono essere sempre coperti con pentole.
É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'uso della cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolongato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell'involucro o pericolo di danni alla cappa aspirante. Nell'uso della cappa aspirante sopra un piano di cottura a gas, in caso d'utilizzazione contemporanea di tre o più fornelli a gas, la cappa aspirante deve funzionare alla massima potenza d'aspirazione.

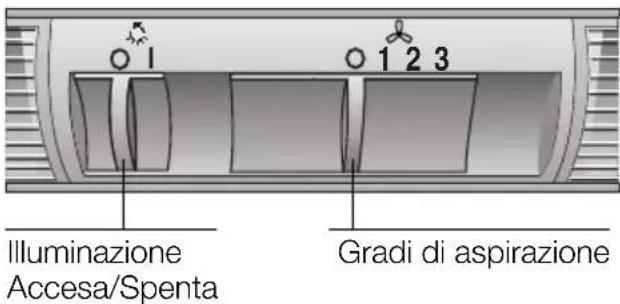

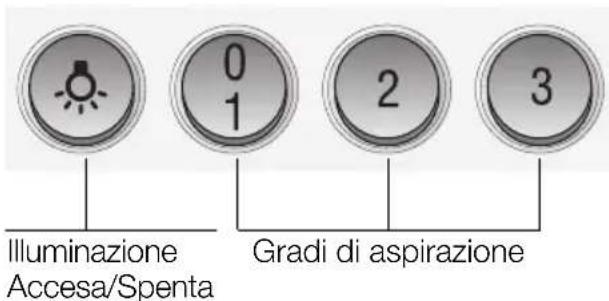

Uso della cappa aspirante
Per eliminare nel modo più efficace i evapori di cottura:
Accendere la cappa aspirante all'inizio della cottura.
Specnere la cappa aspirante solo alcuni minuti dopo la fine della cottura.
Illuminazione:
L'illuminazione può essere usata sempre,anche quando il ventilatore è escluso.
Filtri e manutenzione
Filtro per grassi:
Per trattene i componenti grassi dei vapori di cottura si utilizzato filtrimi metallici per grassi.
Le stuoie filtrso sono costituite da materiale ininfiammabile.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'infiammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.
Important:
Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui quere assere causato da un'accumulo di calore durante la frittura o l'arrosto.
Pulizia dei filtri metallici per grassi:
Con un uso normale (1 - 2 ore al giorno) il filtrlo metallico per i grassi delve essere lavati 1 volta al mese.
Il lavaggio può essere eseguito nella lavastoviglia. Nel lavaggio è possibile una lieve alterazione di colore.
Important:
non lavare i filtri metallici per grassi molto sporchi insieme alle stoviglie.
Per il lavaggio a mano, fare ammonbidire i filtri per grassi per più ore in una soluzione di lavaggio bollente.
Non usare detergenti corrosivi, acidi o alcalini.
Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.
Filtrie manutenzione

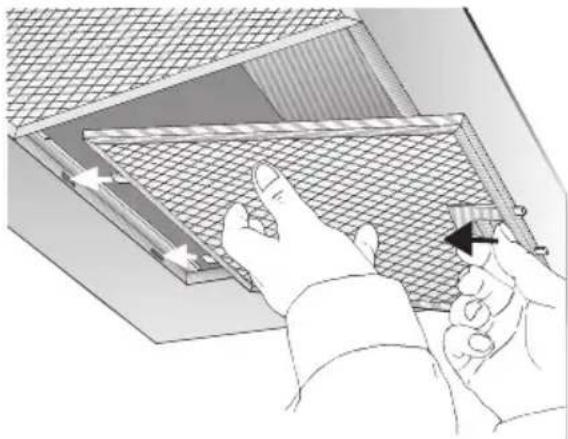

Smontaggio e montaggio dei filtrini metallici per grassi:
- Premere il disposativo di arresto dei filtri per grassi nel senso della freccia, ruotare in basso e togliere i filtri. Ciò facendo afferrare con l'altra mano da quello i filtri per grassi.
- Pulire i filtri per grassi.
- Inserire di nuovo i filtri per grassi.
Filtro grassi:
Per trattene i componenti grassi dei evapori di cottura si utilizzato filtrini metallici per grassi.
Le stuoiechio sono costituite da materiale ininfiammabile.
Attenzione:
A causa della progressiva saturazione con residui grassi, l'inflammabilità aumento, e il funzionamento della cappa aspirante cui essere pregiudicato.
Important:
Pulendo tempestivamente i filtri metallici per grassi, si previene il pericolo d'incendio, che cui quere assere causato da un'accumulo di calore durante la frittura o l'arrosto.

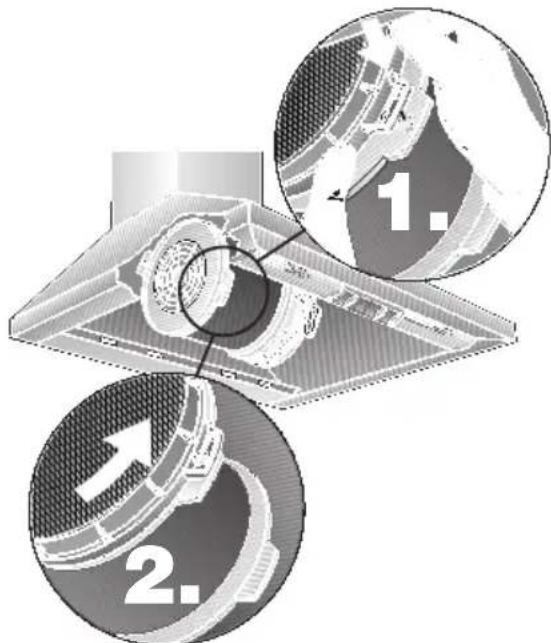

Montaggio:
- Smontare i filtri per grassi (vedi " Smontaggio e montaggio dei filtri metallici per grassi").
- Inserire a sinistra ed a destra del motore del ventilatore unchio a carbone attivo, eruotarlo fino all'arresto.
- Montare i filtri per grassi (vedismontaggio e montaggio dei filtrimetallici per grassi).
Smontaggio:
Lo smontaggio avviene nella successione inversa.
Cambio del filtro a carbone attivo:
Nel caso di servizio normale (da 1 a 2 ore al giorno), i filtri a carbone attivo devono essere sostituiti circa 1 volta all'anno.
I filtri a carbone attivo sono in vendita nel commercio specializzato (vedi capitolo "Accessor speciali").
Usare solo filtri originali.
Cosisi assicura il funzionamento ottimale.
Smaltimento dei filtri a carbone attivosaturi:
I filtri a carbone attivo non contengono sostenze nocive. Essi possono essere smaltiti per es. come rifiuti comuni.
Pulizia e manutenzione
Togliere corrente alla cappa aspirante extraendo la spina di alimentazione, oppure togliendo il fusibile.
Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contenti sabbia, soda, acido o cloro!
Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato.
Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido.
Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericololo
d'incendio e si assicura il funzionamento
ottimale.
Pulire l'interruttore a cursore solo con un panno morbido, umido (soluzione di acqua e detersivo delicato). Per pulire l'interruttore a cursore non usare detergenti per acciaio inox.
Superfici in acciaio inox:
- Usare un detergente per acciaio inox delicato, non abrasivo.
Pulire strofinando solo nel senso della lucidatura.
Consiglio il nostro pulitore per acciaio inox N° 461731. Indirizzo di ordinazione, vedi accluso opuscolo di service.
Superfici di alluminio, vernice e plastica:
Non usare panni asciutti.
- Usare un detergente delicato per vetri.
Non usare detergenti corrosivi, acidi o alcalini.
Osservare le norme di garanzia nell'accluso libretto di manutenzione.

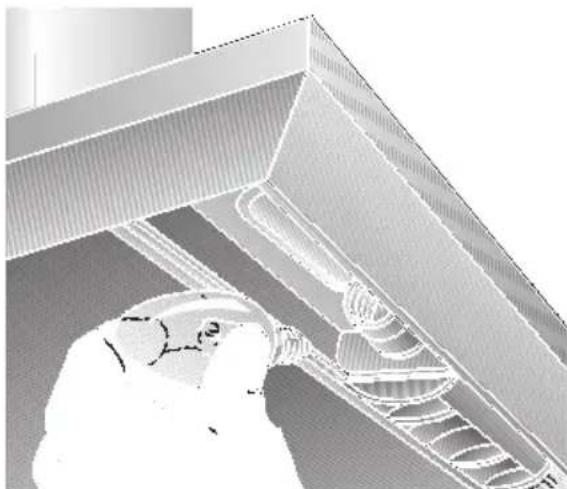

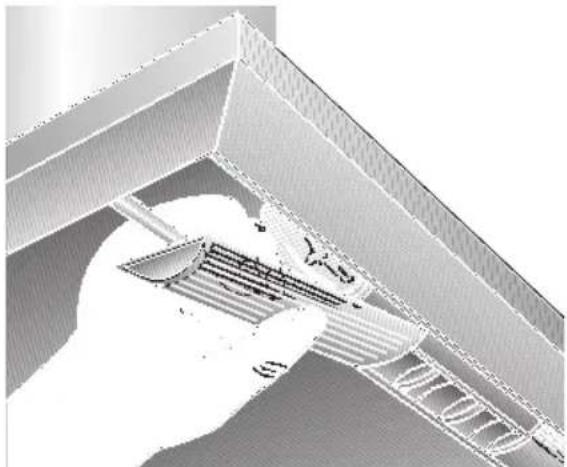

Cambio delle lampade
- Spagnere la cappa aspirante e togliere corrente sfilando la spina di alimentazione, oppure sogliendo il fusibile.
- Smontare i filtri per grassi (vedi filtri e manutenzione).
- Estrarre dall'alto il coperchio della ampada dal portalampada longitudinale.
- Cambiare la lampadina (lampadina ad incandescenza commerciale comune con max. 40 Watt, attacco E 14).
- Rimontare il coperchio della lampada.
- Rimontare i filtri per grassi.
- Ripristinare l'alimentazione elettrica inserendo di nuovo la spina di alimentazione o il fusibile.
Avverenze importanti
Gli appearecchi dismessi non sono rifiuti,.
senza valore.
Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati.
Renderere inservibile l'apparecchio dismesso prima di rottamarlo.
L'imballaggio ha protetto il Vostro nuovo appearecchio nel trasporto sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo I'imballaggio in modo ecologicamente corretto.
Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale.
La cappa aspirante cui essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1.
Sopra ad un focolare per combustibili solidi, dal quale cui er dedrivate un pericolod'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focalore è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.
Avvertenze supplementari per apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI).
E indispensableale osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli appearecchi a gas.
Dé consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm.
Distanza minima per fornelli a gas fra bordo superiore della griglia d'appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1.

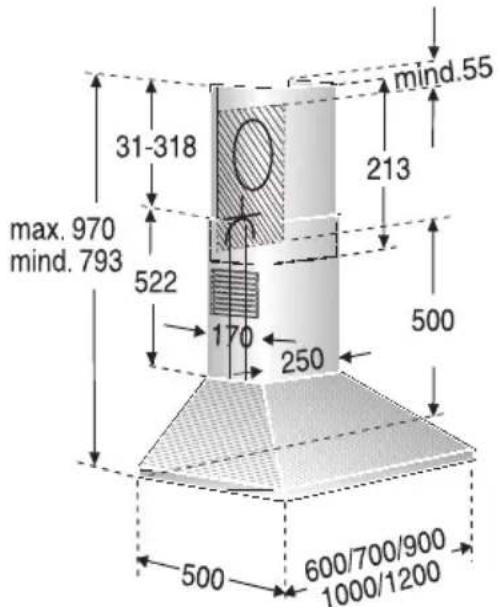

Prima del montaggio

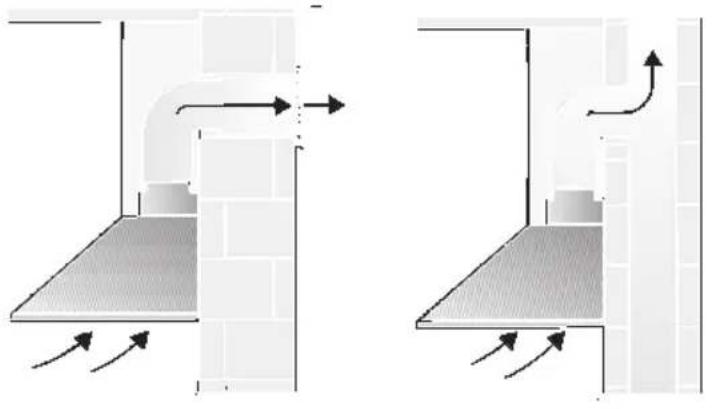

Funzionamento a scarico d'aria
L'aria di scarico viene condotta versuso l'alto,attraverso un pozzo di ventilazione,oppure direttamente all'aperto,attraverso la parete esterna.
E Vietato immettre l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali).
Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenerl'autorizzazione dell'autorità competente.
Per il funzionamento a scarico d'aria della cappa aspirante, con contemporaneo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas,olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione.
Un funzionamento alla pericolò è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar).
È possibile conseguirecisionando l'aria per la combustionepuo continuareadaffluireattraversoaperturenon chiudibili,peres.in di portedearestre edin combinazione concassette murali perl'alimentazione/espulsione dell'aria o conaltre misure tecniche,come interdizione reciprocae simili.
Se l'aria di alimentazione non è sufficiente, sussiste pericolò d'intossicazione a causa di ritorno di gas combusti.
Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite.
Note: Nella stima si deve considerare sempre il bilancio totale dell'erazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.
Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - conhetto a carbone attivo -, quest'uso è consentito alla limitazioni.
Se l'aria di scaricoiene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.
Prima del montaggio
Nel funzionamento a scarico d'aria, nella cappa aspirante dovrebbe essere montata una valvola antiriflusso, se non gli disponibile nel tubo di scarico dell'aria, oppure nella cassetta murale. Se all'apparecchio non è acclusa una valvola antiriflusso,这对于 usa què sèere acquistata nel commercio specializzato.
Montaggio della valvola antiriflusso:
Fermare con i clip la valvola antiriflusso nel manicotto dell'aria.
Le due valvole devono poter ruotare con agevole movimento elastico versusl'alto.
Rendimento ottimale della cappa aspirante:
Tubo di scarico corto, liscio.
Il minor numero possibile di gomiti di tubo.
Diametri di tubo possibilmente grandi e gomiti grandi.
L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore.
Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all'esecuzione del percorso dei tubi.
Nel caso di diametri di tubo diversi: aplicare il nastro di tenuta.
Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria.
I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni.
| Tubi tondi Diametro interno | Canali a sezione quadra Sezione trasversale interma |
| ø 100 mm | 79 cm2 |
| ø 120 mm | 113 cm2 |
| ø 150 mm | 177 cm2 |
Manicotto dell'aria 150 mm
Fissare il tubo di scarico direttamente al manicotto dell'aria.
Fissare la riduzione (acclusa, oppure in vendita nel commercio specializzato) al manicotto dell'aria e fissare adessa il tubo di scarico.
Manicotto dell'aria 120 mm
Fissare il tubo di scarico direttamente al manicotto dell'aria.
Fissare la riduzione (acclusa, oppure in vendita nel commercio specializzato) al manicotto dell'aria e fissare adessa il tubo di scarico.
Prima del montaggio

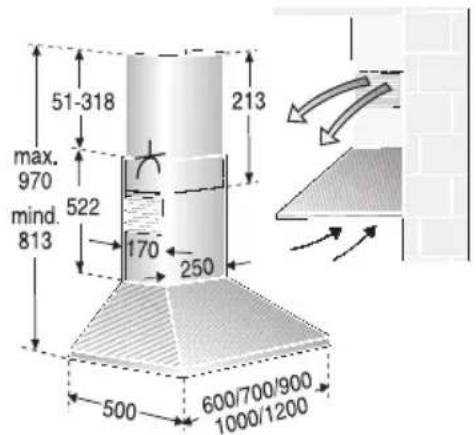

Funzionamento a ricircolo d'aria
Conchio a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria.
Potete acquistare presso il fornitore specializzato il set di montaggio completeness.
Trovate i relativi numeroi degli accessori alla fine di queste istruzioni per l'uso.
Preparazione del muro
Il muro delve essere piano e verticale.
□ Attenzione alla sufficiente portata del muro.
Gli acclusi tasselli e viti sono idonei per muratura massiccia. Per altri tipi di muratura
(p.es. cartongesso, calcestruzzo poroso, mattoni di calcestruzzo poroso) utilizzare adeguati mezzi di fissaggio.
Provedere ad un robusto fissaggio dei tasselli.
Peso in kg:
| Scarico d'aria | Ricircolo d'aria | |
| 12,5 60 cm | 13,5 | |
| 70 cm | 13,0 | 14,0 |
| 90 cm | 13,9 | 14,9 |
| 100 cm | 14,8 | 15,8 |
| 120 cm | 16,0 | 17,5 |
Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica.
Allacciamento elettrico
La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma.
Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.
La presa con contatto di terra deve essere collegatatramite un proprio circuito.
Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fisso.
In caso di necessità di allacciamento fisso:
La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato alla competente azienda di distribuzione dell'energia elettrica.
Nell'impiano deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interrupttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra quosti gli interrupttori automatici e i relè.
Se il cavo di alimentazione di quello apparecchio viene danneggiato, per evitare pericoli delve essere sostituito alla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata.
Dati elettrici:
da vedere sulla targhetta del modello\ dopo lo smontaggio del portafiltro nel vano\ interno dell'apparecchio.
In caso di riparazioni togliere sempre corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento: 1,30 m.
Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi.
Montaggio
La cappa aspirante è prevista per il montaggio sul muro della cucina.
- Smontare i filtri (vedi istruzioni per l'uso).
- Tracciare sul muro della cucina una linea mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.
- Utilizzato la sagoma, tracciare sul muro le posizioni per le viti.
Rispettare la distance minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.
4. Trapanare 5 fori per la cappa aspirante e 4 fori, 8 mm, per le squadre di arresto per i rivestimenti del camino, e introdurre i tasselli a raso con il muro.
Avvertenza: tenereconto degli eventuali accessori speciali da montare.

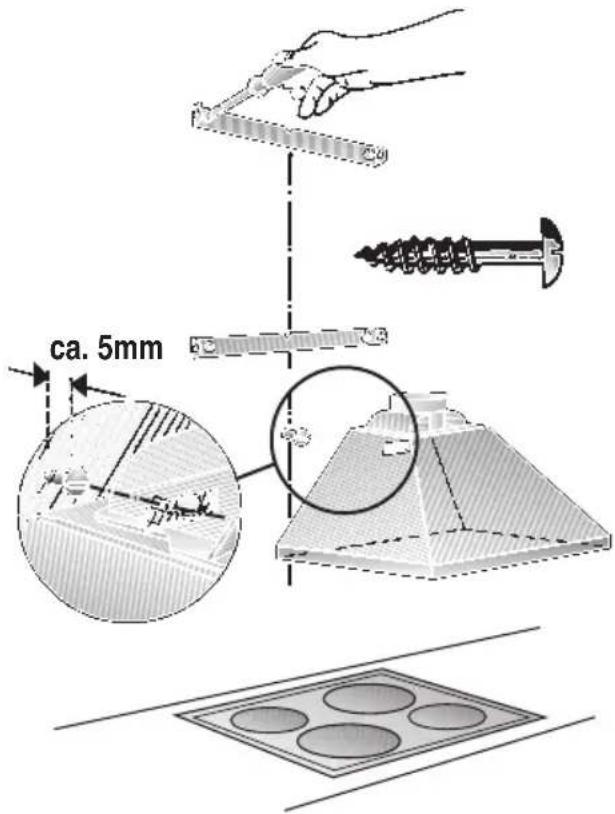

- Avvitare sopra e sotto le 2 squadre di arresto per i rivestimenti del camino.
- Avvitare fino a ca. 5 mm la vite intermedia (senza rondella), come mezzo ausiliario di montaggio per il fissaggio della cappa aspirante.
- Agganciare la cappa aspirante alle viti.
Montaggio

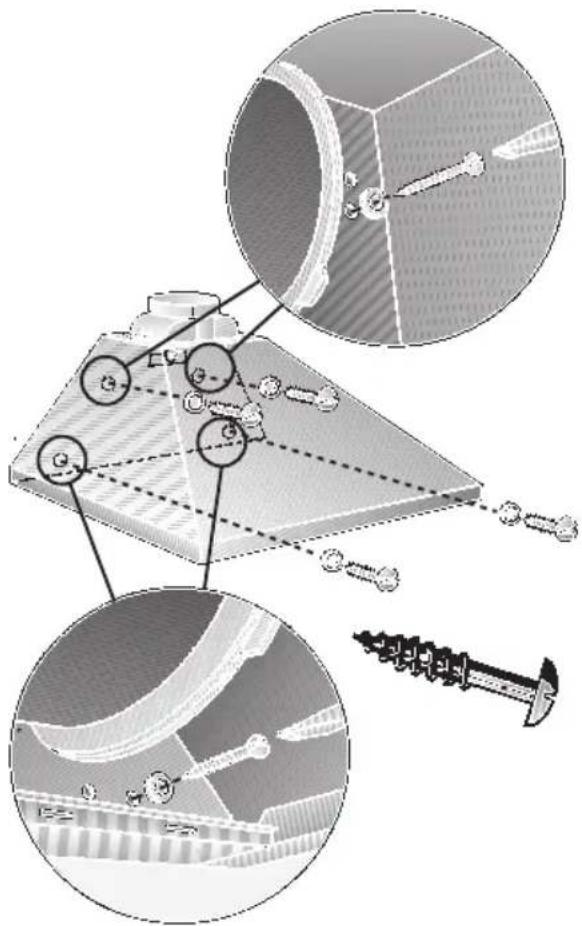

- Avvitare le autre 4 viti con rondelle.
Prima di stringere le 4 viti, la cappa aspirante deve essere allineata.
-
Collegare il tubo.
-
Collegare I'alimentazione elettrica.
-
Versione in acciaio inox:
Staccare il foglio protettivo dai due rivestimenti del camino.
Attenzione a non danneggiare la sensibile superficie.
Attenzione: i lati interni del rivestimento del camino possono presentare spigoli vivi. Pericolo di ferite.
Nel montaggio consigliamo di indossare quanti protettivi.

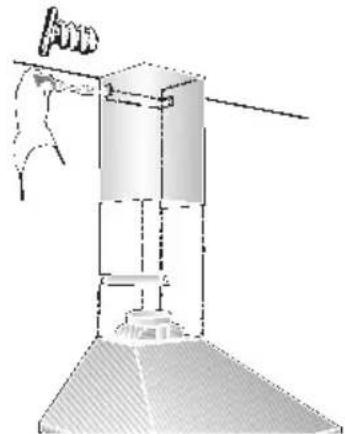

- Awitare lateralmente con 2 viti corte il rivestimento superiore del camino alla squadra di arresto.

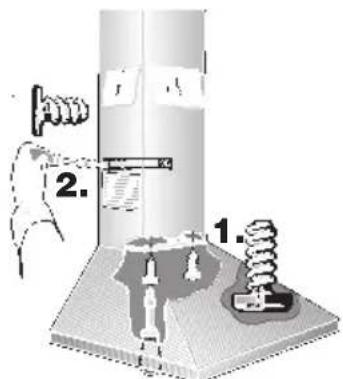

- Appoggiare il rivestimento inferiore del camino sulla cappa aspirante e fissarlo da fatto con 2 viti lunghe alla cappa aspirante.
Nell'inserimento evitate i graffi mettendo per es. la sagoma di montaggio come protezione sullo spigolo del rivestimento inferiore del camino.
Infine fissare lateralmente con 2 viti corte il rivestimento del camino alla squadra di arresto.
Prima di stringere le 2 viti, allineare il rivestimento del camino.
- Rimontare i filtri (vedi istruzioni per l'uso).
