MANUAL DE UTILIZADOR LC755GB60 SIEMENS

Istruzioni d'uso e per il montaggio Instrucciones de uso y de montaje Instruções de service o de montagem

de

Seite

3-15

it

pagina 55-67

en

page 16-28

es

pagina 68-80

fr

pages 29 - 41

pt

pagina 81-93

nl

pagina 42 - 54

Abb. 1

GAS

GAZ

KAASU

GASS

ELEKTKRO

ELECTR.

ELETT.

EL.

Gebrauchsanleitung:

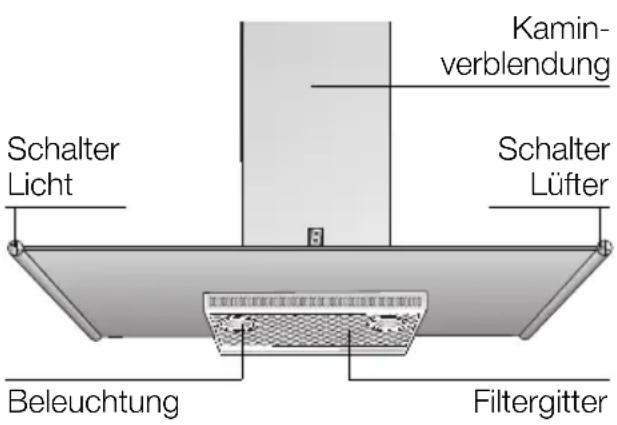

Gerätebeschreibung

Betriebsarten

Abluftbetrieb:

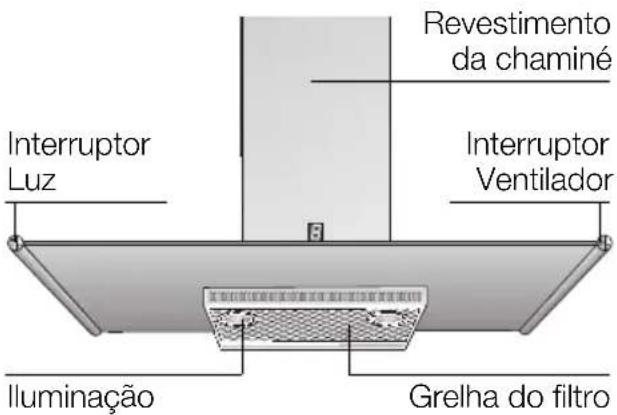

Descrição do aparecido

Tipos de funciona

Funcionamento com exaustao:

• O ventilador do exaustor aspiraros vapores da cozinha e, atraves do filtro de gordura, encaminha-os para o ar livre.
• O filtró de gordura retém as partículas gordurosos dos vapeores da cozinha.
  A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chamíne (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.

É possével um,functionamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.

Tipos de funciona

Isto pode ser consiguedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligationao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.

Se a renovação de ar fresco não for sufficiente, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - comimento de carvao activo - nao ha qualquer tipo de limitacao.

Funcionamento com circulação de ar:

Neste caso, tem que ser montado um过滤 de carvao activo (ver Filtro e Manutencao).

O jogo completeo de montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Serviços Tecnicos.

Os他们在某一个地方设立的办公室。
Os numeros de encomendar correspondentes podem ser encontrados no final destas Instruções de Serviço.

O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤o gordura e de carvao activo.
- O filtró de gordura retém os componentes gordurosos dos vapores da cozinha.
- O FILTER de carvasão activo retém as substâncias com cheiro.

A Se não for instalado o filtró de carvas activo, não pode ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Indicações importantes:

Estas instruções de service aplicam-se a variedos modelos de aparhlos.

É. por isto, possivel que se encontrar descritas varias caracteristicas de equipamento que nao dizem respeito ao seu aparelho.

Este exaustor corresponde as normas de segunca para este tipo de aparelhos.

As reparacoes so devem ser efectuadas por pessoal especializzato.

Reparacoes inadequadas podem a carreter perigos various para o'utilizar.

Se o aparecido antesar qualquer dano, não o deverá por em funciona.

A ligaçao e a colocacao em funcimento so devem ser efectuadas por um的技术ico.

Se o cabo de ligaçaoaretheparelho estiver danificado,ele tera que ser substituidoelo fabricante,pelos seuis Servicos Tecnicos ou, ainda, poruma persona qualificada,a fim de se evitarem situacoes de perigo para outilizador.

Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).

Este exaustor s o deve ser aplicado para fins domesticos.

O exaustor só deve funciona com as lampadas colocadas.

As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.

O exaustor não deve funciona sem o filtró de gordura.

Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.

Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer,por isso, manter-se vigilante.

□ Antes de utiliser o novo aparelho,deer laer com atencao estas instruções de的服务。
Delas constam informacoes importantes para a suautenca, bem como sobre autilização e manutenção do aparelho.
Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras.

Nunca deixe as crianças brincarem com o aparecido.

Sem supervisão,adultos e crinças nunca deveraçãoutilizar oaparelho,no caso de:

• não se encontrar em perfeitas condições fisicas, sensoriais ou mentalis
• não possuírem conheçimentos e experiência acerca de como utilizes o aparecido de maneira correcta e segura.
  Não flamejar alimentos por baixo do exaustor.
  Perigo de incência do filtró de gordura, devido à subida da chama.
  Os queimadores tem que estar sempre cobertos com os recipientes de cozinho.
  O funciona do exaustor por cima de um aparecido de queima para combustíveis solidos (carvalo, madeira e similares) são possivel com limitações (ver Instruções de montagem).

Placas a gás / fogoes a gás

Não utilize, simultaneamente, todos os queimadores a gás durante um longo periodo de tempo (máx. 15 horas) com a potência Tmaxima, poi, existe o perigo de queimadas ao tocar na superficie do aparelho ou o perigo de serem causados danos no exaustor.

Caso o exaustor funciona sobre una plac a gás, o mesmo tem que estar ligado na potência Tmaxima, se estiverem a funcionar tres ou mais queimadores.

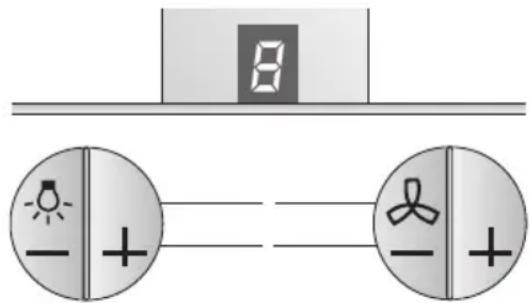

Comandos do exaustor

Os vapores da cozinha são eliminados de forma mais eficaz:

Exaustor ligado e comutacao para fase mais potente

Sinal acustico:

• Premindo qualquer tecla, soa um sinal de confirmacao.

Desligar o sinal acustico:

Premir, simultaneamente, as teclas e - até que, passados circa de 3 seg, se ouça um sinal.

Regulação da fase de exaustão pretendida:

Premir a tecla ^ 其 _ + O exaustor comuta para a fase imeditamente superior.

Premir a tecla -
O exaustor comuta para a fase imeditamente inferior.

Desligar o exaustor:

Premir a tecla -até que o desligue. A indicação apaga-se, passado pouco tempo.

Fase intensiva:

Com a fase intensiva obtém-se o rendimento maximalo. Ela soit nécessária por curtos periodos de tempo.

Premir a tecla + até que a indentação fique iluminada.
Se a fase intensiva não for desligada manualmente, o exaustor, après 10关键时刻 comuta automaticamente para a fase.

Illuminação:

A iluminação pode ser realizada em qualquer momento, mesmo se o exaustor estiver desligado.
Regulação da luminosidade: Manter premida a tecla + ou - até obter a luminosidade pretendida.

Filtro de gordura:

Para retenção das particulas de gordura existentes nos vapores da cozinha são realizados filtros metalicos.

A malha do filtró é de metal não inflamável.

Atença:

Em caso de saturacao do FILTER com resíduos gordurosos, augmentam as possibilidades de inflamação do mesmo e a funcção do aparecido pode ser prejudicada.

Important:

A limpeza atempada do filtro evita o perigo de incério que se pode verficar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Se o filtro estiver saturado, depuis do exhaustor desligado, ouve-se um avis acústico durante 6 segundos e a指示ação é está iluminada.

Neste caso os filtros devem ser imeditamente limpos.

Tenha em atençao que, neste caso, o filtro de gorduras deve ser limpo em intervalos de tempo regulares (1 mês).
A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso, pode verificar-se uma ligeiraalteração na cor dos filtros.

Important:

Os filtros de metal muito saturados não devem ser lavados juntamente com a outras loça.

Se a limpeza for feitamanualmente, colocar primaryo os filtros numa solucao de agua quente com detergente. Nãoutilizar produtos de limpeza agressivos, que contenham acido ou lixivia. Passado algo tempo, escovar os filtros com uma escovapropria e,deois, enxagua-los e secá-los bem.

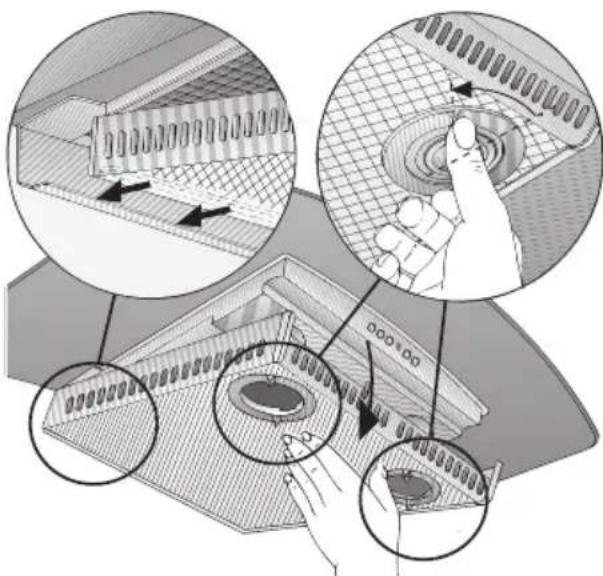

Desmontar e montar os filtros metalicos:

Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.

1. Rodar osdoes trincos junto ao filtrode gordura e fazer o filtro. Ao mesmo tempo,segurar com a outramao por baixo do filtró.

1. Limpar o filtro de gordura.
2. Voltar a colocar o filtro, après de limpo.
3. Apagar a indentacao - Premir a tecla

Filtros e manutençao

Para refer os cheiros no funciona com circulacao de ar.

Atença:

Em caso de saturação do filtró com resíduos gordurosos, aumento as possibilidades de inflamação do mesmo e a funcção do aparecido pode ser prejudicada.

Important:

Através da substituição atempada do filtró de carão activo, é evitado o perigo de incência provocao pela concentração de calor na confecção de fritos ou de assados.

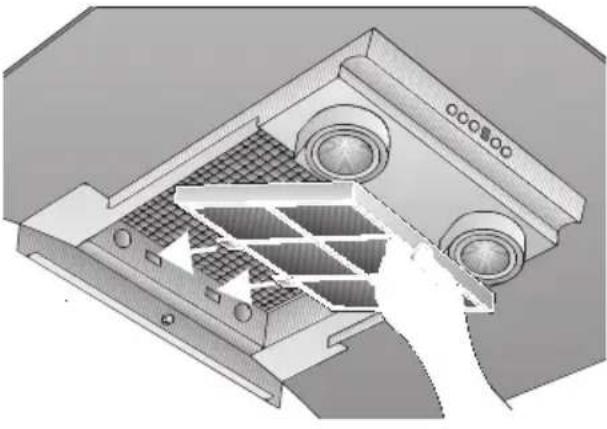

Montar e desmontar:

Atença: As lampadas de halogeneo tem que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
2. Aplicar o filtro de carvao activo.

1. Encaixar as patilhas à fremte.
2. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
3. Apagar a indentação L.

Premirata teclaa

Indicação de saturação:

Se o filtro de carvão activo estiver saturado, depuis do exaustor Ter sido desligado ouve-se um aviso acústico durante 6 segundos e a指示ação é fica iluminada. Neste caso o filtro de carvão activo deve ser imeditamente substituído.

Substituição do FILTER de carvão activo:

No caso de funciona normal (1 a 2 horas diarias), os filtros de carvão本次活动 devem ser substituidos uma vez no ano.
- O FILTER de carvão activo pode ser adquirido nos Serviços Técnicos (ver acessórios especialis).
Devem ser realizados apenas filtros originals.
So assimé garantido o funciona optimazo do exaustor.

Reciclagem do filtro de carvão activo uso:

• O FILTER de carvão activo não contentem substancias prejudicials. Ele pode ser reciclado como lixo normal.

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.

Não limpar o exaustor com esponjas asperas, nem utilizear produits abrasivos ou com teor de soda, acidos ou cloro!

Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas.
- Não raspar sujidades, àsas acumuladas, devendo, sim, amolecçê-las com um pano humido.
- Quando limpar os filtros de gordura,deerá también limpar as zonasaccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incendios e o mau funcao-namento do aparelho.
□ Nota: Não aplicar alcool sobre as superficies sintéticas poised isto pode provocar manchas.

Atença: Arejar suficientemente a cozinha e não fazer chamas livres.

As teclas de commando devem ser limpas com unaiola de agua com um detergente suave e um pano macio e humido.

Não aplicar, nas teclas de commando, produits para limpeza de inox.

Superficies de aço inox:

• Utilizar um produit para inox suave e não abrasivo.
  Limpar apenas no sentido do polimento.
  AconseHamos autilizaio do nosso
  produo para limpeza de inox Ref.a 461731. Consulte a brochura anexa sobre
  Assistencia Tecnica,para saber onede
  adquirir este produits.

Superficies de aluminio e material sintetico:

• São utilizes panos secs.
• Utilizar um produit suave para limpar janelas.
• Não utilizes produits de limpeza agressivos, que contenham acido ou lixivía.

Dé atençao as Condições de Garantia constantes da brochura anexa sobre "Service".

Substituicao das lampadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.

As lampadas de halogeneo ficam muito quentes, quando em functimento.
Mesmo pouco tempo de deposites de ligadas,
ha perigo de queimaduras.

1. Retirar o aro da lampada com a ajuda de uma chave de parafusos ou similar.

1. Substituir a lampada de halogeneo (lampada de halogeneo corrente no mercado, 12 Volt, max. 20 Watt, casquilho G4).

Atença; Suporte de encaixe. Utilizar um pano limpo, para segurar na lâmpada.

1. Voltar a encaixar o aro da lampada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Nota: Se a iluminação não funciona,deerá verficar, se a lampada está bem encaixada.

Regulação da indentação de suturação

Se for necessário proceedar a modificação do tipo de functimento (exaustão/ circulacao de ar), quando ainderscão de saturacao para o fazer tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indentação aparecer um ou um:

Verocapitulo“Filtros e Manutencao".
Se não for possível utiliser o exaustor:
Desligar o exaustor da corrente eléctrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusível. Depois volta a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os outros Servços Tecnicos. (Verínce em anexo).

Quando recorrer acos Serviços Tecnicos indique por favor:

Nr de Produkte Data de fabrio

Registe theseiros nos Campos acima.
Eles constam da chapa de caracteristicas que encontrarar no interior do aparelho,
apos retiring a armacao do fittro.

O fabricante do exaustor não assume qualquer responsabilitadnes reclamações atribuções ao planeamento e instalação da tubagem.

Indicações Importantes

Apareiros velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegado pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua también para a preservaço do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funcional com exaustao ou circulação de ar.
Instalar o exaustor sempre centrado com a plac de cozinha.

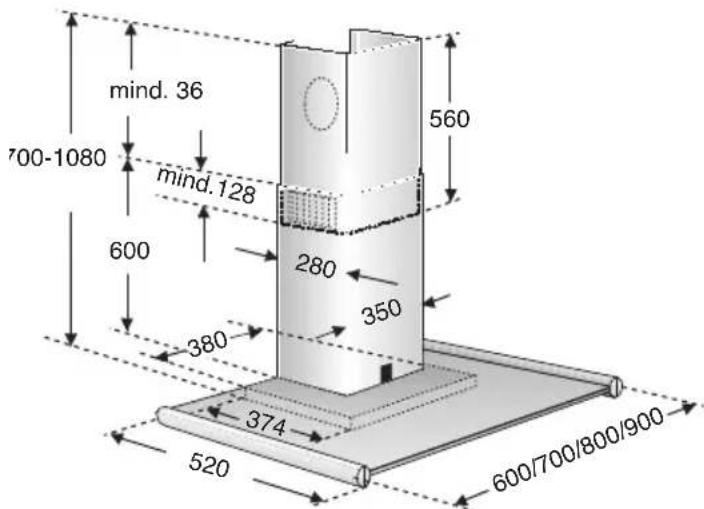

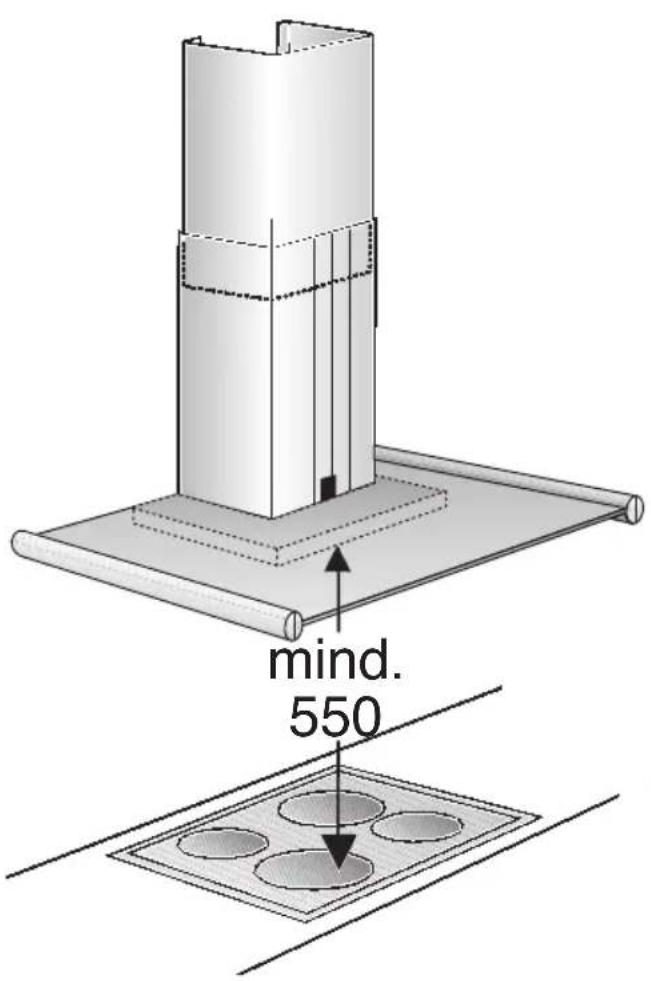

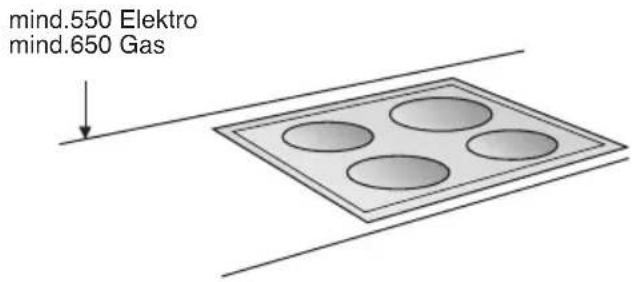

Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 550 mm, Fig. 1.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustiveis solidos, da qual pode resultar perigo de incério (por ex. o fazer de uma faúlha), seessa zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de agua.

Instruções adiconais paraplacesagás:

Na montagem de apareiros de cozinhar a gás (= fogões e placas), tíme que ser respeitadas as respectivas normasVNnacionais em vigor (p. ex. na Alemanha: Regulamentoações Tecnicas sobre Instalacoes de Gás TRGI).
Tém que ser respeitasas instruções e as normas de instalação do fabricante.

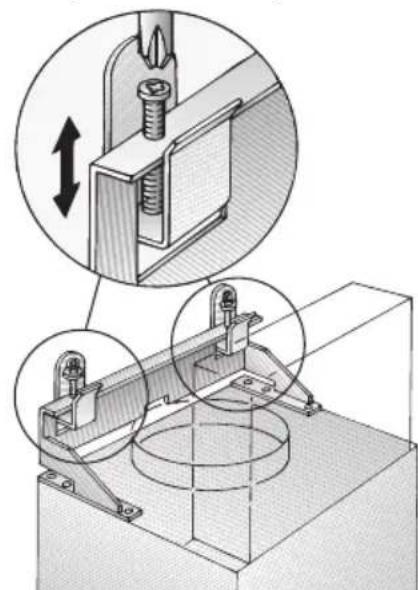

O exaustorsolepoderestinladojunto deumarmario superior oudeumaparede alta. Distancia minima:50mm.

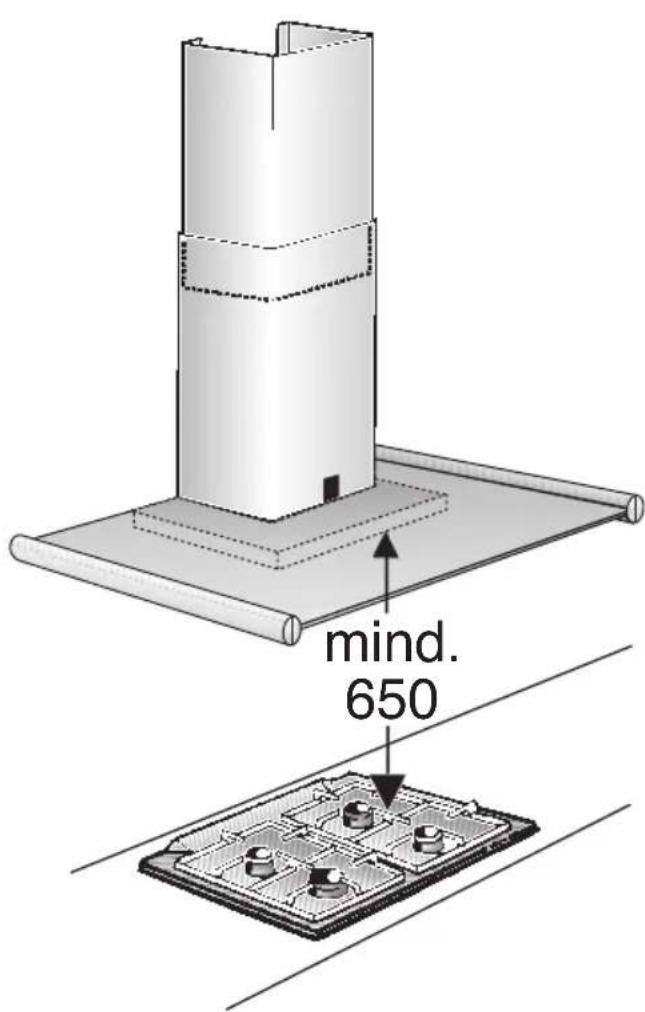

A distência minima, no caso de queimadores a gás, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

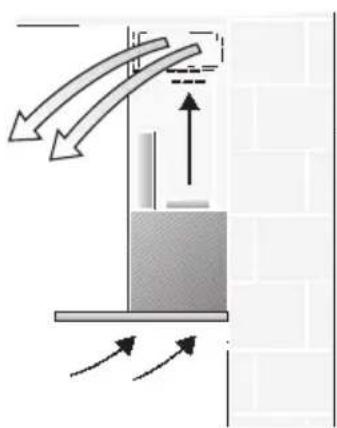

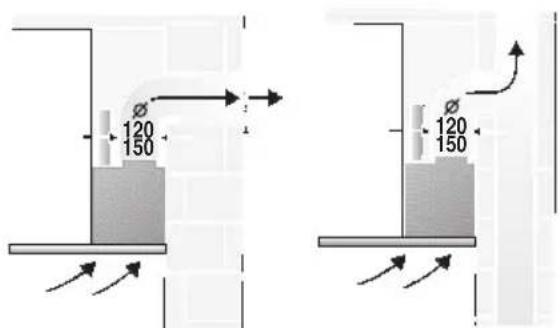

Funcionamento com exaustao

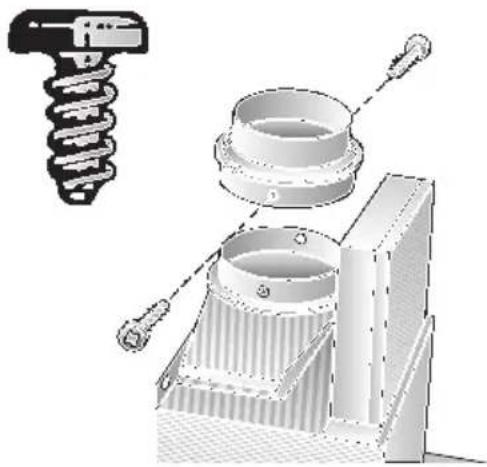

O ar da exaustao é conducido para cima, atraves de um canal, ou directamente para o exterior atraves da parede.

A exaustao do ar nao pode ser feita atraves de uma chamine de saida de fumos ou de gases de combustao, nem atraves de um canal que sirva para ventilacao de locals,onde se encontrem aparelhos de queima.

Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).

Para condução do ar de exaustão para uma chamíne de fumos ou de gases de combustão, que não está em等功能amento, é necessária uma autorização das entidas competentes.

Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chamíne (como por ex. aquecções a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.

É possével um functiәnamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.

Isto pode ser consignedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenamen-mentation, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saída de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de apareiros de cozinhar, como por ex.places e fogoes a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - comimento de carvao activo - nao ha qualquer tipo de limitacao.

Se o ar da exaustao for conducido através da parede exterior, delve serutilizada uma caixa mural telescópica.

Potência optimizada do exaustor:

Tubo de exaustao curto e liso.
Tubo com númerooesimimo de curvas.
Diametro do tubo e curvas tao grandes quanto possivel.

Autilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diametros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.

O fabricante do exaustor não assume qualquer responsabilitadnes reclamações atribuías ao planeamento e instalação da tubagem.

Tubos circulars:

Recomendamos um diametro interior de 150 mm, mas no minimo de 120 mm

Canais planos tem que ter um secao equivalente ao diametro dos tubos. Eles nao devem ter nenhum desvio muito pronunciado.

120 mm ca. 113 cm

150 mm ca. 177 cm

Se os diamétros dos tubos aparecem diferências:

Deveração ser aplicadasCNTAS de vedação.

Nouvelego com exaustao de ar,deve ser garantidauma renovacao dear suficiente.

Funcao de circulação de ar

Com FILTER de carvão activo, se não existirem condições para funzonamento de exaustão.

O jogo completeness de montagem pode ser adquirido nos)nossos Servicos Tecnicos.

O número de encomenda correspondente pode ser暑ado no final destas Instruções de Serviço.

Ligação do tubo de exaustão 150 mm:

Fixar o tubo de exaustao direcamente no bocal.

Ligação do tubo de exaustão 120 mm:

Aplicar o bocal de reducao e deposito, fixar o tubo de exaustao.

Antes da Montagem

Preparacao da parede

A parede tem que ser lisa e estar a esquadria.
Tem que ser garantida uma boa fixação dasbuchas.

Peso em kg:

	Exaustão	Circuição de ar
	21,060 cm	22,5
70 cm	22,0 23,5
80 cm	23,0	24,5
90 cm 2	4,0 25,5

Reservados todos os direitos quando a alterações de construção no âmbito da evolução técnica.

Alteração de functimento por exaustão para circulacao de ar

Alteração do commando electrónico para funcção por circuláção de ar:

O exaustor é fornecido com a regulação para funcaoamento por exaustao de ar.
O exaustor deve ser ligado e desligado.

1. Manter premida a tecla 品 - 品 +
2. Enquanto a indentação estiver iluminada, premir, quando, a tecla - até que fique oluminada a indentação L. Depois, soltar a teclas.
   A indicação apaga-se, passado peu tempo. O commando electrónico está regulado para circulação de ar.
3. Repetindo as operações 1 e 2, o commando electrónico é, novamente, alterado para função para exaustão. (Indicacao -).

Ligaçao eletrica

O exaustor só deve ligado a uma tomada com proteção de terra e instalada de acordo com as normas em vigor.

A tomada, com proteção de terra, deve ser instalada no tecto, se possivel directamente sobre o revestamento da chamíne.

\section*{Characteristicas electrolycas:}

Encontram-se na chapa de caracteristicas no interior do aparelho - que está a vista(before de retiring os caixilos doimento.

Para reparacoes, desligar o exaustor da corrente electrica.

Comprimento do cabo de ligação: 1,30 m. No caso de ser necessário uma ligação fixa:

O exaustorsolepodesserligadoacorretporuminstaladoreléctrico credenciapedelaEmpresa distribuidoradelectricidade.

Relativamente à instalação, deve ser previsto um dispositivo de corte. Como dispositivo de corte, são validos interruptores com uma abertura de contactos superior a 3mm e corte multipolar. Daqui fazem parte os interruptores LS e proteções.

Se o cabo de ligação deste aparecido estiver danificado, ele tera que ser substituído pelo fabricante, pelos seuis Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para outilizador.

Este exaustor corresponde as normas UE sobre proteção antiparasitária.

O exaustor está preparado para ser montado numa parede da cozinha.

1. Retirar o FILTER de gorduras. (Ver instruções de service).

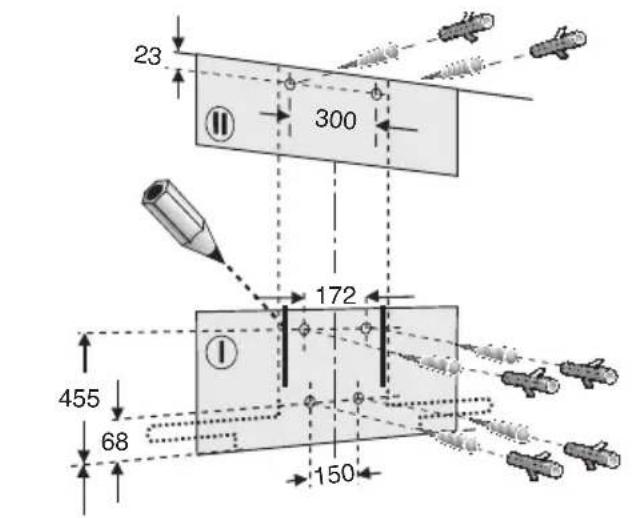

2. Traçar uma LINHA central na parede, desde o tecto até ao canto inferior do exaustor.
3. Com a ajuda do molde, marcar na parede as posicaoes para os parafusos e desenhar, tambem, o contorno da area de suspensao, para que esta sera mais fácil.

Respeitar a distancia minima entre a placac de cozinhar e o exaustor, ou sera, 550 mm no caso de discos eletricos e de 650 mm no caso de queimadores a gas. O canto inferior do molde corresponde ao canto inferior do exaustor.
4. Fazer 4uros para o exaustor e 2uros para o revestimento da chaminé, todos com 8 mm, e introduzir asbuchas até estas ficarem à face da parede.

Nota: Ter em atençao a eventual necessidade de montagem de acessosios especials.

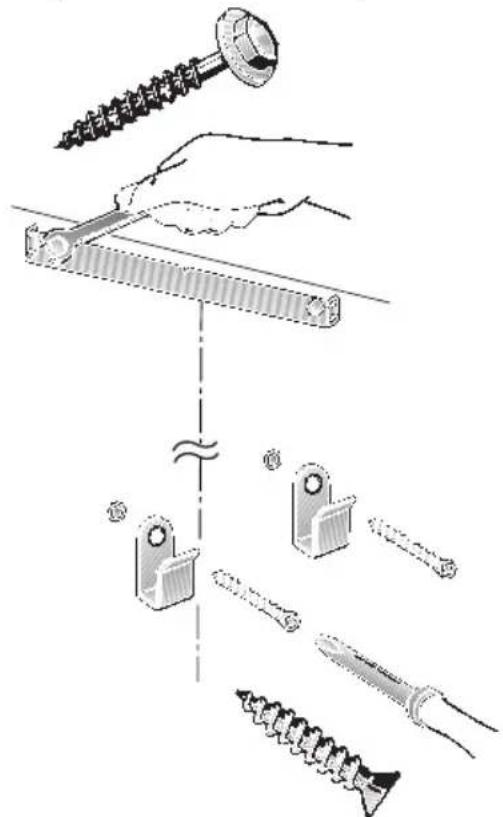

5. Aparafusar o ângulo superior e os dois ângulos inferiores de fixação.

1. Pendurar o exaustor. Regular a alta e a posicao horizontal com os parafusos de ajuste.

A proteção de vidro não pode encostar à parede.

Montagem

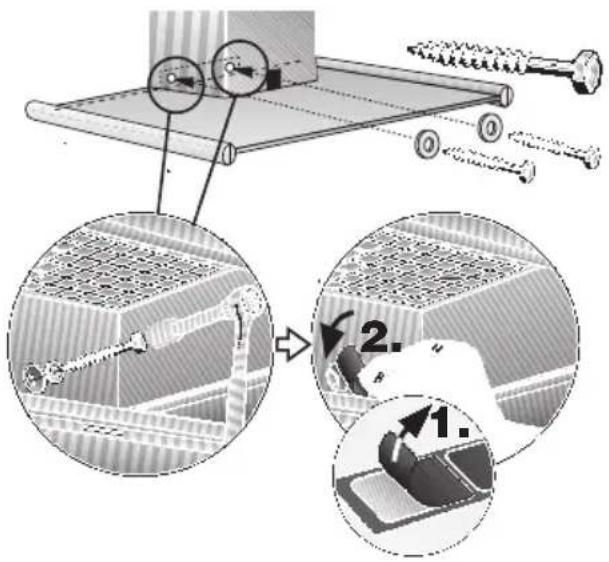

1. Aparafusar o parafusos inferior (parafusos sextavado).

Se, ao aparafusar, for feita pressao na protecao de vidro, este pode-se quebrar.

1. Colar uma pelécula de cobertura sobre os furos dos 2 parafusos inferiores de fixação na greilha de proteção.

1. Montar a tubagem.

2. Fazer a ligaçao eletrica.

3. Retirar a pelécula de proteção dosinous elementos da chamíne.

Ter cuidado, para não danIFICAR as superficies sensiveis de inox.

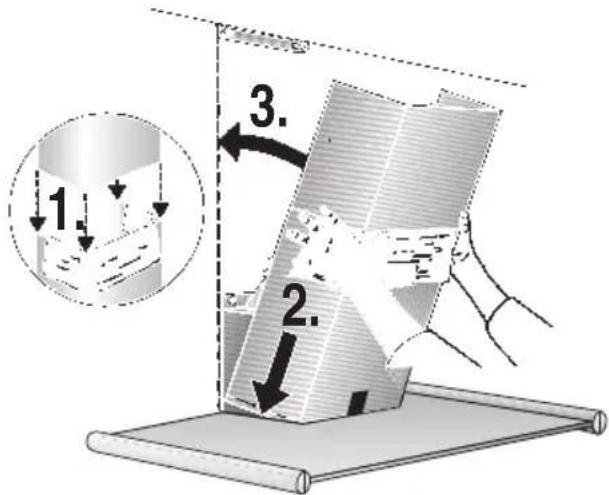

1. Introduzir o revestimento superior da chaminé (ranhuras para baixo) no revestimento inferior.

Procure evaporar riscos durante a introducao das两大 partes do revestamento, uma na outras, colocando o gabarito de montagem, por exemplo, como protecao sobre o canto do revestamento inferior.

1. Introduzir o revestimento completeness do chaminé, em posicao inclina, na protecao de vidro e empurrar para baixo.

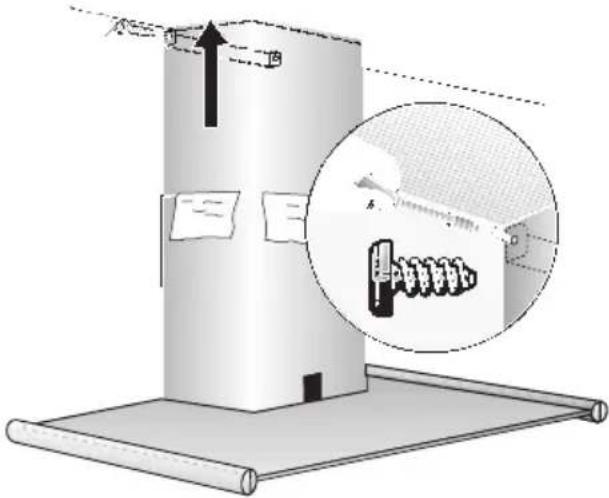

1. Puxar, cuidadosamente, o revestimento superior da chamé para cima e, com 2 parafusos, aparafusa-lo lateralmente, no ângulo de fixação.

1. Montar o filtro de gorduras (ver instruções de service).

Notizen
