Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschreiben Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenüber Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

• Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
  Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben.
  Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchs-anleitung.
  Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
  Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
  Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Ist das Gerät beschädigt,)dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur fur den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden. Darum Speisen mit Fetten oder Olen, z. B. Pommes frites, nur unter Aufsicht Zubereiten.

Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchsanleitung.
Sie enthalt wichtige Informationen für ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

Kinder nicht mit dem Gerät speilen.
lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längerere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.
□ Ausschalten der Dunstabzugshaube erst einzige Minuten nach Kochende.

Signalton:

Beim Drücken einer Taste ertont zur Bestätigung ein Signatlon.

Ausschalten des Signaltons:

Drücken Sie gleichzeitig die Tasten und bis nach ca. 3 Sekunden ein Signal ertont.

Einschalten des Signaltons:

Wiederholen Sie den Vorgang.

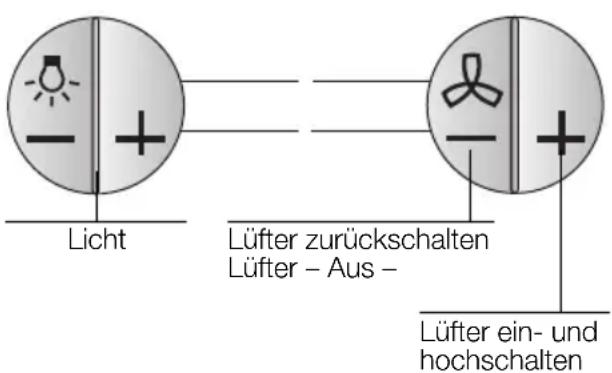

Einschalten des Lufters:

Drucken Sie die Taste +.

Einstellen der gewündchten Lüfterstufe:

Drucken Sie die Taste _+ . Der Lüfter schaltet eine Stufe hoher.
Drucken Sie die Taste - Der Lüfter schaltet eine Stufe darüber.

Ausschalten des Lufters:

Drucken Sie die Taste - so oft, bis der Lüfter ausschaltet. Die Anzeige erlischt nach kurzer Zeit.

Intensivist:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

Drücken Sie die Taste + so oft, bis die Anzeige leuchtet.
Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüftern nach 10 Minuten selbst)tig auf Stufe zu zurück.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.
Einstellen der Helligkeit:

Halten Sie die Taste + oder - gedrückt, bis die gewünschte Helligkeit erreicht ist.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sattigungsanzeige:

Bei Sattigung der Fettfilter ertont nach dem Ausschalten des Lufters für 6 Sekunden ein Signal und die Anzeige = leuchtet. Spätestens dann sollen den Fettfilter gereinigt werden.

Reinigen der Metall-Fettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen. Erarf nicht eingeklemmt sein.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden. Danach abbursten, gut ausspelen und abtropfen lessen.

Aus- und Einbau den Metall-Fettfilters:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

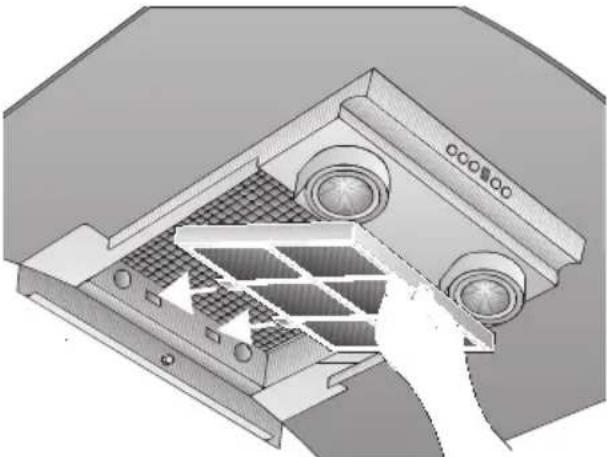

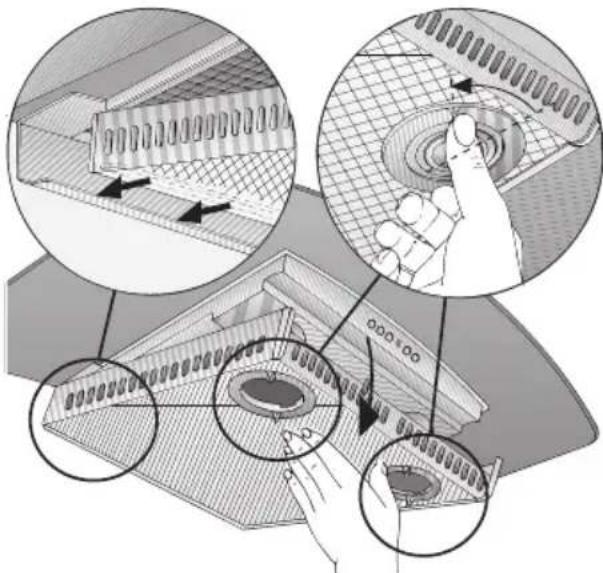

1. Drehen Sie die beiden Riegel am Fettfilter und klappen Sie den Fettfilter ab.
   Fassen Sie damit mit der anderen Hand unter die Fettfilter.

1. Reinigen Sie den Fettfilter.
2. Setzen Sie den gereinigten Fettfilter wieder ein.
3. Löschen Sie die Anzeige

Drucken Sie die Taste -

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Ein- und Ausbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie den Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche vorne ein.
2. Bauen Sie den Fettfilter ein (siehe Aus- und Einbauen des Metall-Fettfilters).
3. Loschen Sie die Anzeige. Drucken Sie die Taste

Sattigungsanzeige:

Bei Sattigung des Aktivkohlefilters ertont nach dem Ausschalten des Lufters fur 6 Sekunden ein Signal und die Anzeige leuchtet. Spätestens dann solte der Aktivkohlefilter gewechtselt werden.

Wechsel des Aktivkohlefilters:

BeinormalemBetrieb(taglich1bis2 Stunden)mussderAktivkohlefilter ungebahr 1× imJahrausgetauscht werden.
Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehr).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgebung vorgebeugt und die optimale Funktion bleibt erhalten.
Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

• Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
  Reinigen Sie nur in Schliffrichtung.
  Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoffoberflächen:

Keine trockenen Tücher verwenden.
- Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

Die Halogenbirnen werden bei Betrieb sehr heiß. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungs-gefahr.

1. Nehmen Sie den Lampenring mit einem Schraubendreher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).
   Achtung: Steckfassung.
   Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Einstellung der Sattigungsanzeige

Soltte die Umstellung der Betriebsart (Abluft/Umluftbetrieb) notwendig sein, muss auch die Sattigungsanzeige für die Filter entsprechend umgestellt werden (siehe Montageanleitung).

Störungen

Wenn in der Anzeige ein oder lerscheint:

Siehe Abschnitt „Filter und Wartung".
Wenn sich die Dunstabzugshaube nicht bedienen lasst:
Fur ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anrufitte angegeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihr Frem Fachhändler oder bei ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

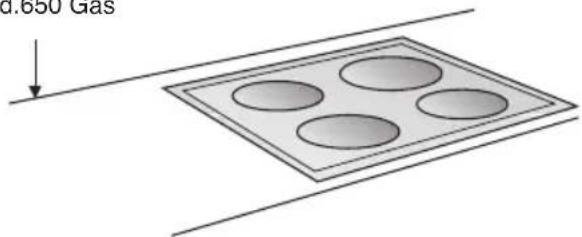

Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgegeben kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.
Jekleiner der Abstandzwischen Dunstabzugshaube und Kochstellen destogroberist die Mochigkeit,dassich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaubearf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50~mm

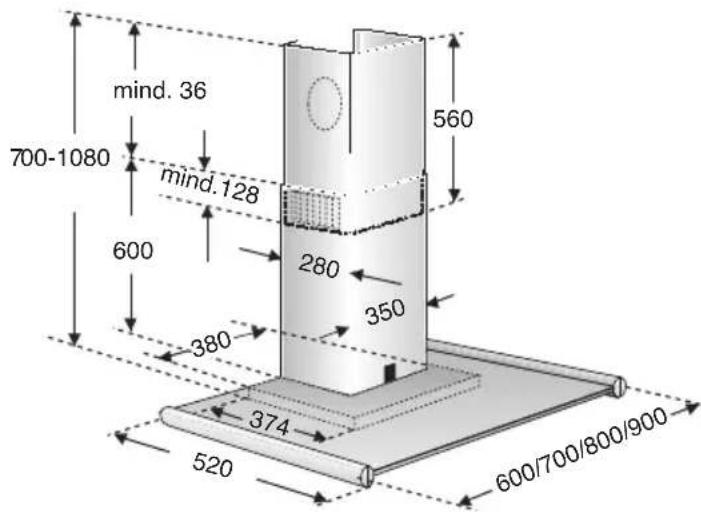

Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfräger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlufung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schonsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren,vielen Rohrbogen oder kleineren Rohrdurchmessern fuhrt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

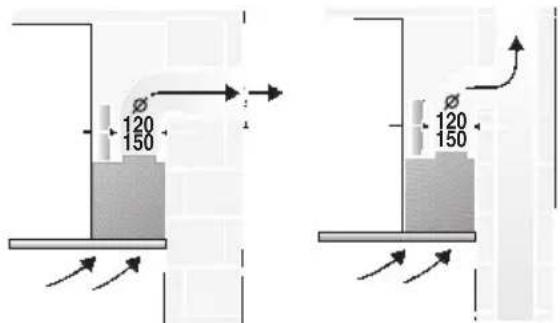

Rundrohre:

Wir empfehlen Innendurchmesser 150 mm,chod mind. 120~mm

Flachkanale müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollen keine scharfen Umlenkungen haben.

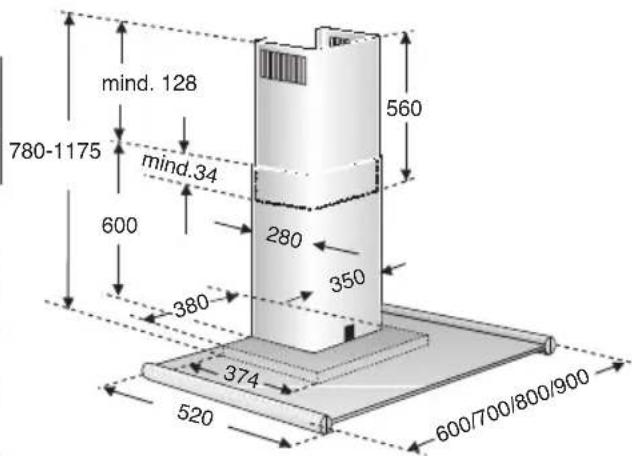

120 mm ca. 113 cm
150 mm ca. 177 cm

Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

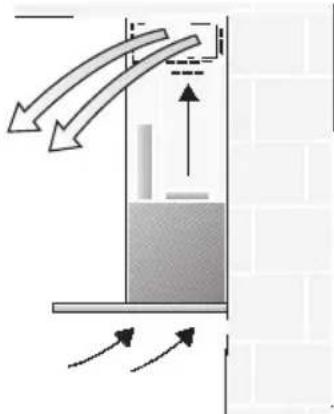

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set konnen Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Anschluss Abluftrohr 150 mm:

Abluftrohr direkt am Luftstutzen befestigen.

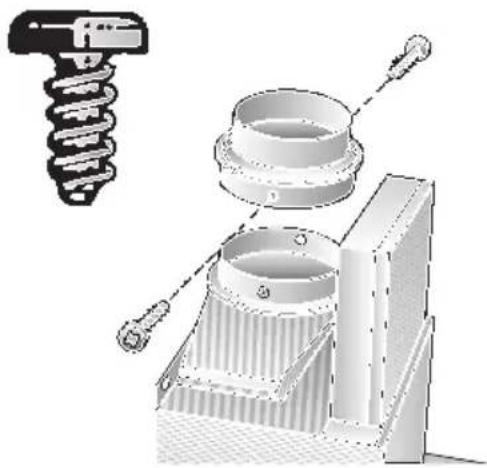

Anschluss Abluftrohr 120 mm:

Reduzierstutzen an den Luftstutzen schrauben und darüber das Abluftrohr befestigen.

Vor der Montage

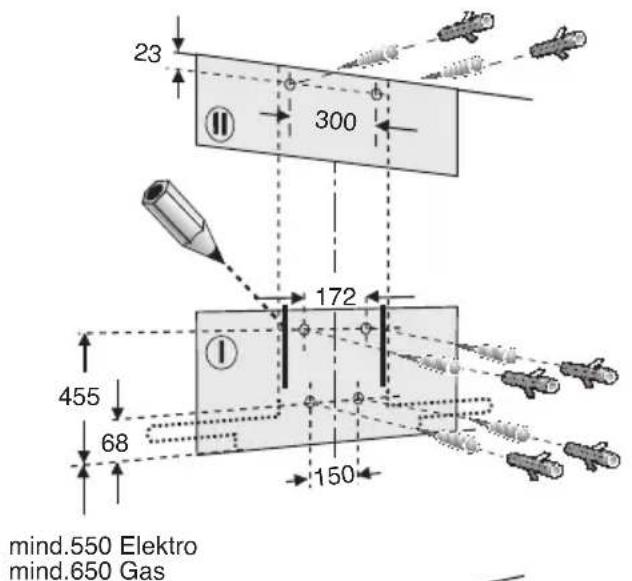

Vorbereiten der Wand

Die Wand muss eben und senkrecht sein.
Fur festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	21,060 cm	22,5
70 cm	22,0 23,5
80 cm 2	3,0 24,5
90 cm 2	4,0 25,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenhalten.

Umstellen Abluft - Umluftbetrieb

Umstellung der elektronischen Steuerung auf Umluftbetrieb:

Serienmäßige Einstellung ist Abluftbetrieb.
Die Dunstabzugshaube muss
angeschlossen und ausgeschaltet sein.

1. Drücken und Halten Sie gleichzeitig die Tasten 品 und 品 +
2. Wahrend die Anzeige leuchtet drucken Sie zusammen die Taste -, bis die Anzeige leuchtet. Danach die Tasten loslassen.
   Die Anzeige erlischt nach kurzer Zeit. Die elektronische Steuerung ist auf Umluftbetrieb eingestellt.
   Durch Wiederholen der Schritte 1 und 2 wird die elektronische Steuerung wieder auf Abluftbetrieb umgestellt (Anzeige).

Elektrischer Anschluss

Die Dunstabzugshaubearf Nur an eine vorschrifsmäßiginstallierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaubearfind in jeder Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Kuchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchsanleitung).
2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anziehnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreiben und zum leichteren Einhängen die Kontur des Einhangebereiches anzeihnen.

Auf Mindestabstand Kochstelle - Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

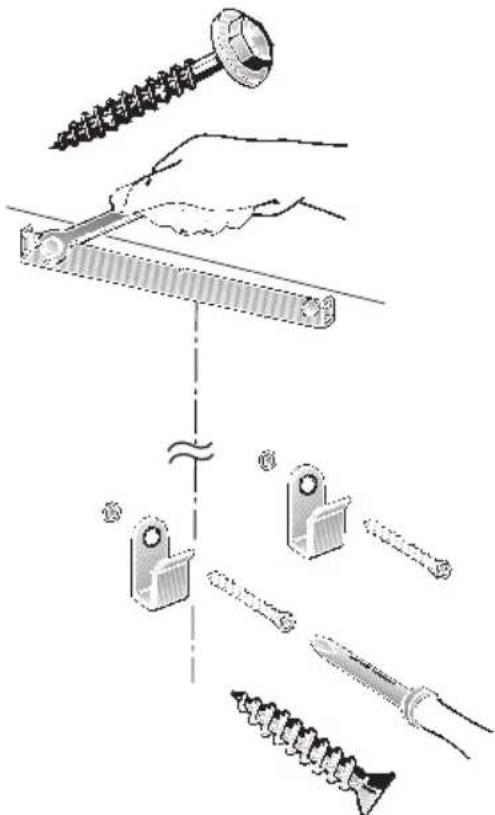

4. 4 LÖcher für die Dunstabzugshaube und 2 LÖcher für die Kaminverblendung 8 mm bohren und Dübel wandbündige indrücken.

Hinweis: Achten Sie auf eventuell zumontierende Sonderzubehörteile.

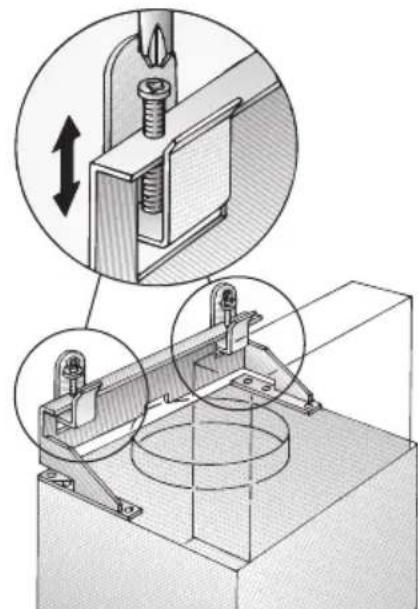

1. Den oberen und die zwei unteren Haltewinkel anschrauben.

1. Dunstabzugshaube einhängen.
   Höhe und waagerechte Lage mit den Verstelltschrauben austrichten.

Der Glasschirmarf nicht an der Wandanschlagen.

Einbauen

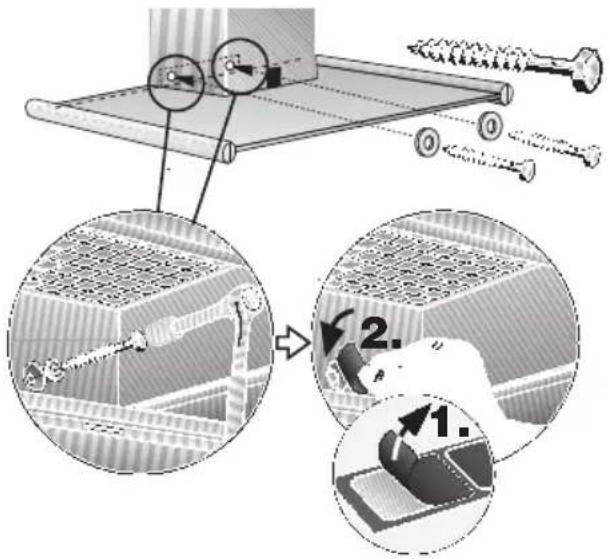

1. Untere Schrauben (Sechskant-schrauben) eindreten.

Entstehen beim Festschrauben ein Druck auf den Glasschirm, kann es zu Glasbruch führen.

1. Je eine Abdeckfolie über die LÖcher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

1. Rohrverbindung herstellen.

2. Elektrische Verbindung herstellen.

3. Schutzfolie an den beiden Kaminverblendungen abziehen.

Vermeiden Sie Beschädigungen der empfindlichen Edelstahloberflächen.

1. Die obere Kaminverblendung (Schlitzenach unten) in die untere Kaminverblendung einschieben.

Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

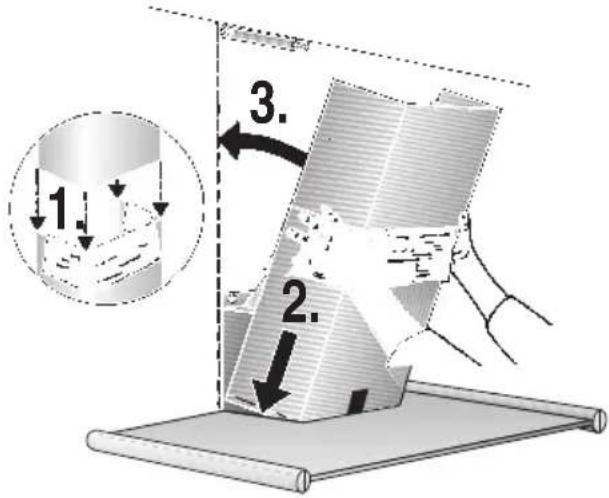

1. Die komplette Kaminverblendung in den Glasschirm schrag einsetzen und nach hinten schwenken.

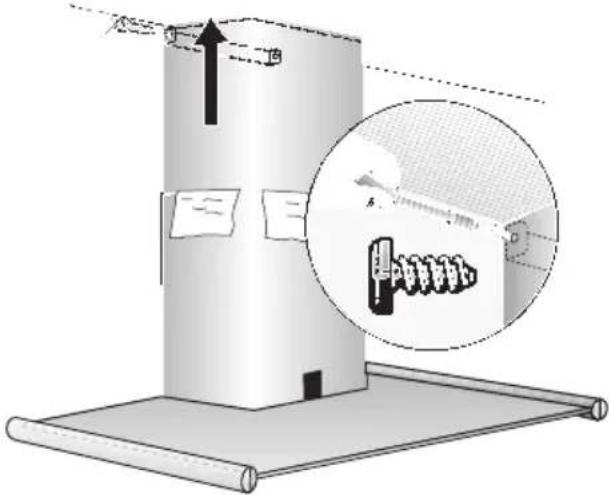

1. Die obere Kaminverblendung vorsichtig nach oben ausziehen und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

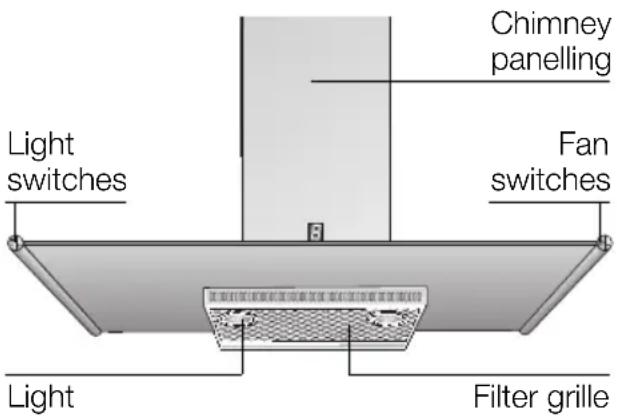

Appliance description

Operating modes

Exhaust-air mode:

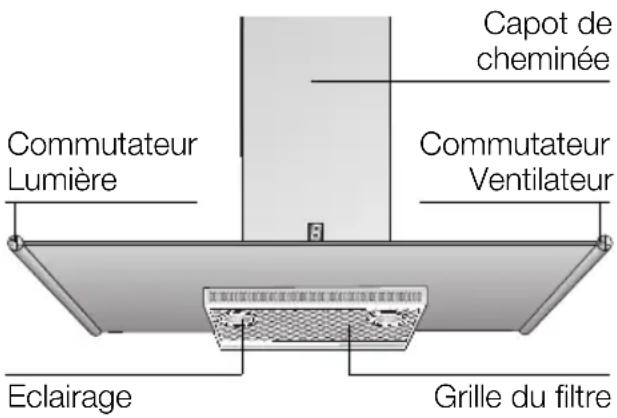

Description de l'ordinateil

Siemens-Info-Line (Mo. - Fr.: 8.00 - 18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!
