MANUAL DE UTILIZADOR LI49632GB SIEMENS

Instruções de serviços

e de montagem

de

en page 19-34

fr page 35-50

nI pagina 51-66

it pagina 67-82

es página 83-98

pt página 99-114

Abb. 1

GAS ELEKTRO

GAZ ELECTR.

KAASU ELETT.

GASS EL.

Funcionamento manual

Conexión:

Pulsar la teclas ① o+.

Funcionamento automatico

Conexión:

Pulsar la tecla H.

Funcionamento a intervals

Instruções de Serviço:

Descrição do aparecido

Interruptor de luz/ventilador

Saía do filtro

Tipos de funciona

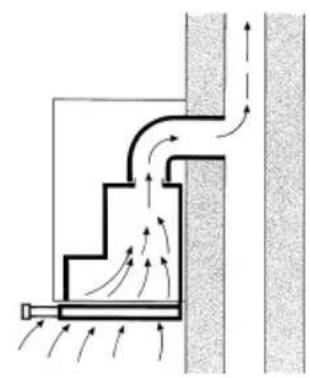

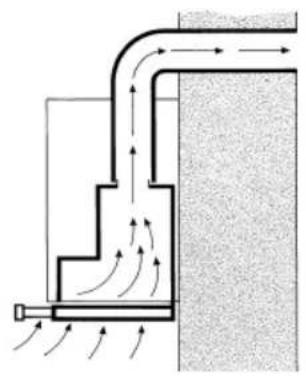

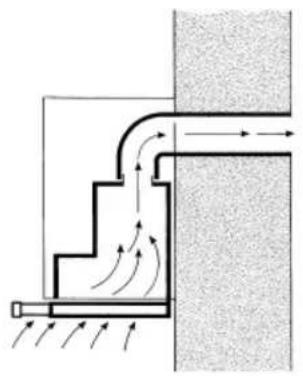

Funcionamento com exaustao:

O ventilador do exaustor aspira os vapores da cozinha e, atraves do filtro de gordura, encaminha-os para o ar livre.
O filtró de gordura retém as particulas gordurosos dos vapores da cozinha.
A cozinha mantém-se livre de gorduras e cheiros.

Se o exaustor funciona com exaustão, o funciona simultaneo de aparelhos independentes de uma chaminé (como por ex. aquecedores a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos aparelhos antes referidos.

É possével um functiәnamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.

Tipos de funciona

Isto pode ser consiguedo se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligationao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.

Se a renovação de ar fresco não for sufficiente, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de aparehos de cozinhar, como por ex. placas e fogões a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - com贫困人口 de carvao activo - nao ha qualquer tipo de limitacao.

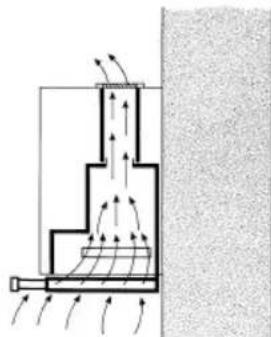

Funcionamento com circulacao de ar:

Neste caso, tem que ser montado um过滤 de carvas activo (ver Filtro e Manutenção).

O jogo complete de montagem, bem como os filtros de substituição, podem ser adquiridos nos outros Servicos Tecnicos.

O ventilador do exaustor aspira os fumos da cozinha e reencaminha o ar para a cozinha,(before de limpo pelo过滤 de gordura e de carvao activo.
- O FILTER de gordura retém os componentes gordurosos dos vapores da cozinha.
O filtró de carvas ao activo retém as substancias com cheiro.

A Se não for instalado o已久的 de carvão activo, não pode ser eliminidas as partículas de cheiro existentes nos vapores da cozinha.

Indicações importantes:

Estas instruções de service aplicam-se a variedes modelos de aparelhos. É. poriso, possivel que se encontrar descritas varias caracteristicas de equipamento que não dizem respeito ao seu aparelho.
Este exaustor corresponde as normas de segurar para este tipo de aparhos.

As reparacoes so devem ser efectuadas por pessoal especializzato.

Reparacoes inadequadas podem a carreter perigos various para o utilizesdor.

• Antes de utilizes o novo aparecido,deer a ler com atençao estas instruções de service. Delas constam informações importantes para a sua seguranca, bem como sobre autilização e manutenção do aparecido.
  Guarde as instruções de service e de montagem em lugar seguro, para a eventualidade de o aparecido ter um outras.

Se o aparecido antesar qualquer dano, não o deverá por em funciona.

A ligaçao e a colocacao em funcimento so devem ser efectuadas por um的技术ico.
Se o cabo de ligação este aparelho estiver danificado, ele tera que ser substituido pelo fabricante, pelos seu Serviços Tecnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o uso.
Providecer a reciclagem adequada do material da embalagem (ver Instruções de Montagem).
Este exaustor só deve ser aplicado para fins dométricos.

O exaustor só deve funciona com as lampadas colocadas.
As lampadas fundidas devem ser imeditamente substituidas, para evaporar a sobrecarga das outras lampadas.
O exaustor não deve funciona sem o filtró de gordura.
Gordura ou oleo sobreaquecidos podem incendiar-se fácilmente.
Sempre que preparar alimentos com gordura ou oleo, por ex. batatas fritas,deer, por isso, manter-se vigilante.
Nunca deixe as crianças brincarem com o aparecido.

Sem supervolvimento, adultos e crinças nunca deveração utilizez o aparecido, no caso de:

• não se encontrar em perfeitas condicoes fisicas, sensoriais ou mentalis
• não possuírem acontecimentos e experiência acerca de como utiliser o aparelho de maneira correcta e segura.

Não flamejar alimentos por baixo do exaustor.
Perigo de incência do filtró de gordura, devido à subida da chama.
Os queimadores tem que estar sempre cobertos com os recipientes de cozinho.
O funciona do exaustor por cima de um aparecido de queima para combustíveis solidos (carvão, madeira e similares) são possível com limitações (ver Instruções de montagem).

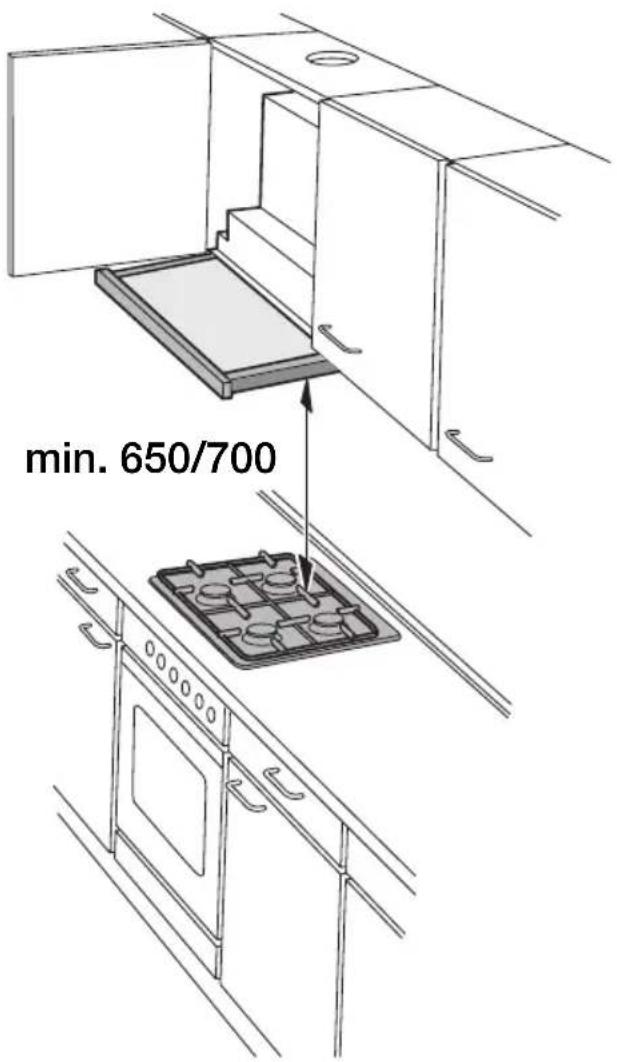

Placas a gás / fogões a gás

Não utilize, simultaneamente, todos os queimadores a gás durante um longo período de tempo (máx. 15 Minutes) com a potência Tmaxima, poi, existe o perigo de queimadas ao tocar na superficie do aparelho ou o perigo de serem causados danos no exaustor.

Caso o exaustor funciona sobre una plac a gás, o mesmo tem que estar ligado na potência Tmaxima, se estiverem a funciona ar tres ou mais queimadores.

Os vapores da cozinha são eliminados de forma mais eficaz:
se o exaustor for ligado no inicial do cozinhado.
se o exaustor for desligado so algunos关键时刻, depuis de terminado o cozinhado.

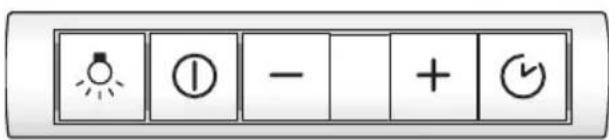

Com este aparecido os motores podem ser ligados.optionale com a minha para a fase desejada (funçãoamento manual) ou atraves doSYSTEMA automatico, em que a regulação é feita automaticamente, de acordo com as necessidades (funçãoamento automatico).

Funcimiento manual

Ligar:

Premir a tecla ou+.

A turbina arranca na fase

Ligação das fases da turbina / Fase intensiva:

1. Premindo a tecla +, é possível comutar para fases mais potentes da turbina ou ligar a fase intensiva.
2. Na fase intensiva, a turbina atinge a potência Tmaxima, que deve ser ligada apenas por periodos breves. Se a fase intensiva não for desligada manualmente, a turbina, passados 2关键时刻, comuta automaticamente para a fase.
3. Premindo a tecla -, é possivel desligar a fase intensiva e comutar para as fases 3 - -1 e até desligar completeness o exaustor.

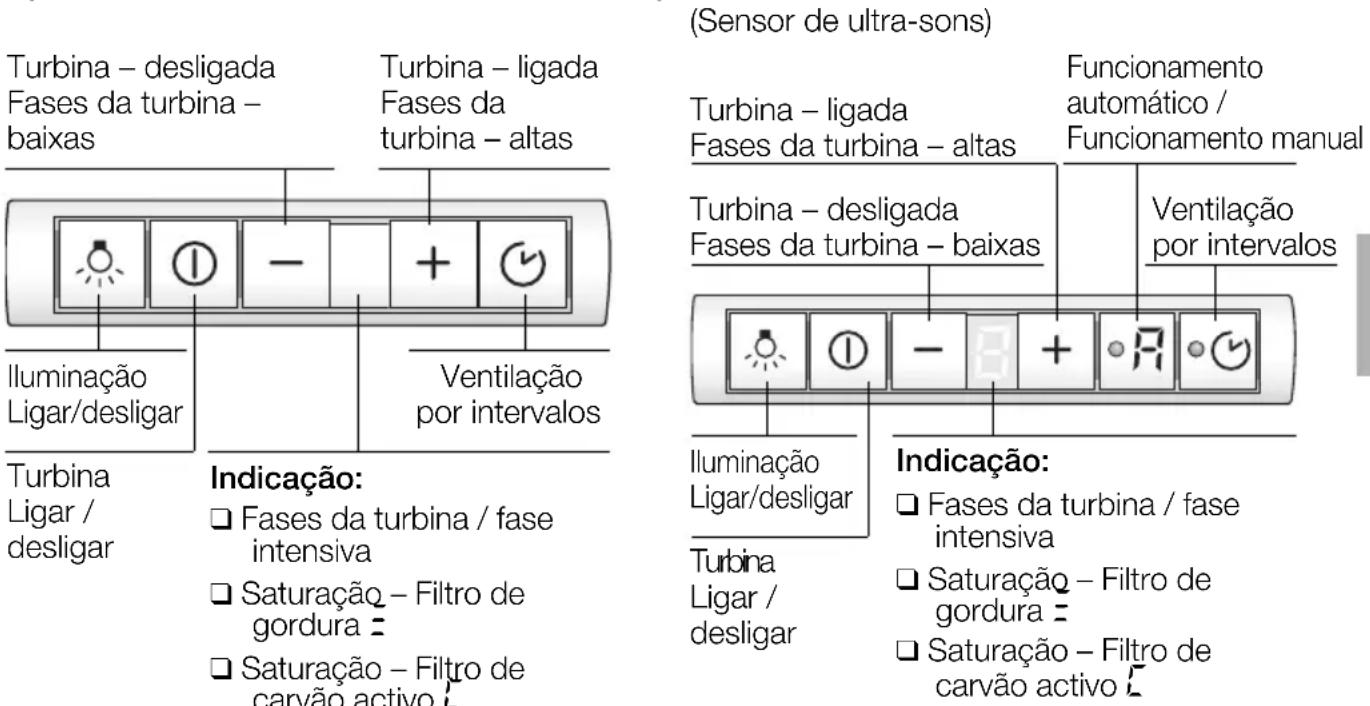

Aparelho sem funciona automatico: Aparelho com funciona automatico:

Comutation para funciona automatico:

• Premindo a tecla R, é possivel, em qualquer alta, comutar de funcionalmente manual para funcionalmente automatico.

De accordo com o funciona, a fase ideal da turbina é regulada automaticamente através de um sensor.
Oistema automatico trabajo nas fases a 3.

Fase intensiva:

1. Premindo a tecla + , é possivel ligar a fase intensiva P.

• O funciona automatico está desligado.
  Na fase intensiva, a turbina atinge a potência Tmaxima, que deve ser ligada apenas por periodos breves. Se a fase intensiva não for desligada manualmente, a turbina, passados 2关键时刻, comuta automaticamente para a fase ideal.

• Premindo a tecla -, é possivel desligar a fase intensiva.

O funciona automatico está, novamente, ligado.

Comutation para funciona manual:

• Premindo a tecla R, é possevel, em qualquer alta, comutar de funcimento automatico para funcimento manual.

Ventilação por intervalos

Para ventilacao da cozinha de hora a hora na fase mais baixa da turbina, durante 24 horas por dia.

Ligar:

Premir a tecla e empurrar o filtro extensivel para dentro.

A turbina funciona durante 5关键时刻.
fase!.
Depois, ela desliga durante 55关键时刻.
Este procedimento repete-se de hora a hora.

Desligar:

Premir a tecla

Manejo do exaustor

Desligar:

O aparecido pode ser desligado, de das formas differsentes, no funciona manual e automatico.

Desligar directamente:

Premir a tecla ①.

Important: Todas as funções de ventilação está desligadas.

Desligar com rotações residuais da turbina:

Recolher o fazer mais ao batente. Os motores continuam aFUNCTION na fase activada em ultimo lugar durante circa de 10 minutos.

Se a fase intensiva estiver ligada, quando for recolhido o filtro molev, ela desliga automaticamente durante a fase de desligar retardado.

A iluminação pode ser realizada em qualquer alta, mesmo com o aparecido desligado.

Ligar/Desligar: Premir a tecla.

Regulação da luminosidade:

Manter premida a tecla ate obter a luminosidade pretendida.

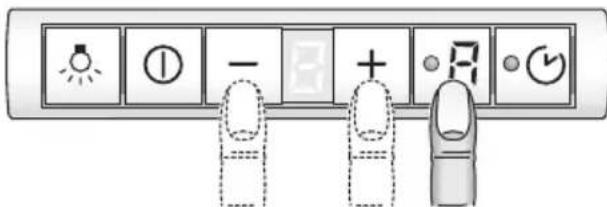

Regulação da sensibilitadode comando por sensores:

1. Manter premida a tecla do automatico.
2. Premindo a tecla ^+ ou-, é indicaa a sensibilitadecactual.
3. Com a tecla + ou -, é possivel ahora regular a sensibilitadé do commando por sensores.

Regulação de fabrica: 7.
Regulação minima:
Regulação Tmaxima: 9.

Filtro de gordura:

Para retenção das particulas de gordura existentes nos vapores da cozinha são realizados filtros metalicos.

A malha do filtró é de metal não inflamável.

Atença:

Em caso de saturação do filtro com resíduos gordurosos, augmentam as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.

Important:

A limpeza atempada do filtro evita o perigo de incério que se pode verficar com a concentração de calor proveniente de fritos ou assados.

Indicação de saturação:

Se o filtro estiver saturado, depuis do exhaustor desligado, ouve-se um食欲 acustico durante 10 segundos e a indicação é está iluminada. Neste caso os filtros devem ser imeditamente limpos.

Limpeza dos filtros metalicos:

A limpeza destes filtros pode ser feita na boaquina de lavar loça. Com esteprocesso pode verificar-se uma ligeiraalteração na cor dos filtros.

Important:

Os filtros de metal muito saturados não devem ser lavados conjuntamente com a outras loça.

Se a limpeza for feita manualmente, colocar primaryo os filtros numa solucao de agua quente com detergente.. Passado algo tempo, escovar os filtros com uma escovapropria e,deois, exxugao-los e secao-los bem.

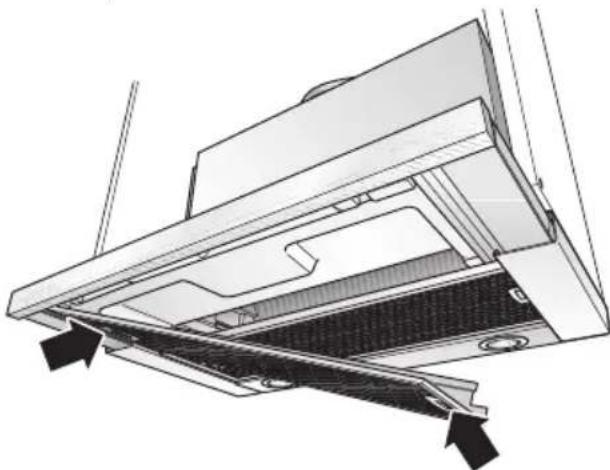

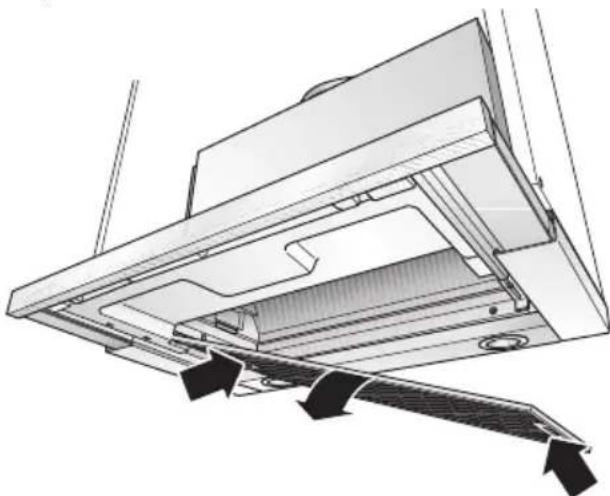

Desmontar e montar os filtros metalicos:

Atença: As lampadas de halogeneo tem que estar desligadas e frias.

1. Puxar o filtro extensivel para fora até ao batente.
2. Pressionar para dentro os encaixes frontais no futuro de gorduras e退市 o futuro para fora.

1. Pressionar para dentro os encaixes traseiros do filtro de gorduras e retire-o para fora.

1. Limpar os filtros metalicos.
2. Recolocar os filtros lavados.

3. Apagar a indentacao

4. Premir a tecla , pelo menos, durante 3 segundos.

5. Decorrdo este tempo, a indentacao apaga-se.

Para refer os cheiros no functiimento com circulacao de ar.

Atença:

Em caso de saturação do filtro com resíduos gordurosos, augmentam as possibilidades de inflamação do mesmo e a função do aparecido pode ser prejudicada.

Important:

Através da substituição atempada do filtró de carão activo, é evitado o perigo de incência provocao pela concentração de calor na confecção de fritos ou de assados.

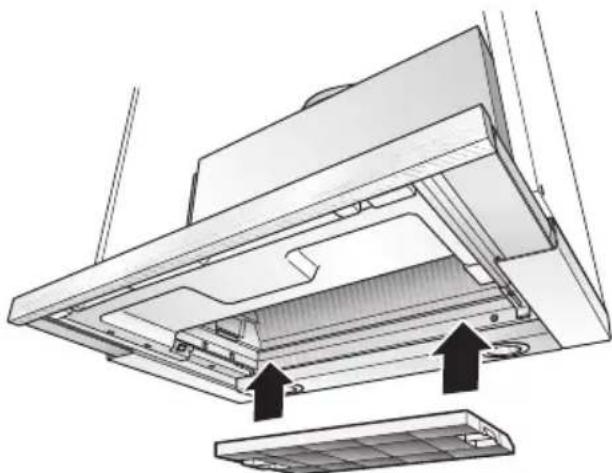

Montagem:

Atença: As lâmpadas de halogeneo tem que estar desligadas e frias.

1. Desmontar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
2. Aplicar o filtro de carvão activo.

1. Encaixar as patilhas em ambos os lados.
2. Montar os filtros de gordura (Ver Desmontagem e montagem dos filtros metalicos de gordura).
3. Apagar a indentação L.

Premir a tecla ①,elo menos, durante3segundos. Decoridoeste tempo,aindicacaoapaga-se.

Indicação de saturação:

Se o filtro de carão activo estiver saturado,进驻 do exaustor Ter sido desligado ouve-se um aviso acústico durante 6 segundos e a指示ação fica iluminada. Neste caso o filtro de carão activo deveser imeditamente substituído.

Desmontagem:

Atença: As lampadas de halogeneo tem que estar desligadas e frias.

1. Desmontar o filtro de gordura.
2. Pressionar as patilhas em todos os lados eutar o fazer de carao activo para baixo.

3. Substituição do FILTER de carvalho activo:

4. O FILTER de carvão activo pode ser adquirido nos Serviços Técnicos. (Ver acessórios especialis).
   Utilizar apenas filtros originais. Só assimé garantido um funciona optimazo do aparelho.

5. Recolocar o filtro de gordura.

Reciclagem do filtro de carvão activo velho:

Os filtros de carvão activo não tem quaisquer substancias nocivas. Por isso eles podem ser reciclados como lixo residual.

Limpeza e manutenção

Desligar o exaustor da corrente, desligando a ficha da tomada, o fusivel ou o disjuntor.

Não limpar o exaustor com esponjas asperas, nem utilizear produits abrasivos ou com teor de soda, acidos ou cloro!

Para limpar o exaustor,utilizar umasolucao de agua quente e detergente ouum detergente suave para janelas.

• Não raspar sujidades secas acumuladas, devendo, sim, amolecê-las com um pano humido.

• Quando limpar os filtros de gordura,deerá también limpar as zonasccessíveis do aparelho,onde existiremdepositos de gordura. Evita-se assim,o perigo de incendios e o mau funcao-namento do aparelho.

As teclas de commando devem ser limpas com unaiola de agua com um detergente suave e um pano macio e humido.

Não aplicar, nas teclas de commando, produits para limpeza de inox.

Superficies de aço inox:

Utilizar um produit para inox suave e não abrasivo.

Limpar apenas no sentido do polimento.

AconseHamos autilizaio do nosso
produo para limpeza de inox Ref.a 461731. Consulte a brochura anexa sobre
Assistencia Tecnica,para saber onede
adquirir este produits.

Superficies de alúnio, verniz e material sintétrico:

• Não utilizes panos secs.
  Utilizar um produit suave para limpar janelas.
• Não utilizes produits de limpeza agressivos, que contenham acido ou lixivvia.

De atençao as Condições de Garantia constantes da brochura anexa sobre "Service".

Substituição das lampadas

1. Cortar a alimentação de corrente ao exaustor, desligando a ficha da tomada ou os fusíveis.
   As lampadas de halogeneo ficam muito quentes, quando em functimento.
   Mesmo pouco tempo de deposite de ligadas,
   ha perigo de queimaduras.
2. Retirar o aro da lampada com a ajuda de uma chave de parafusos ou similar.

1. Substituir a lampada de halogeneo (lampada de halogeneo corrente no mercado, 12 Volt, max. 20 Watt, casquilho G4).
   Atença; Suporte de encaixe. Utilizar um pano limpo, para segurar na lampada.

1. Voltar a encaixar o aro da lampada.
2. Restabeleça a alimentação de corrente ao exaustor, voltando a ligar a ficha à tomada ou os fusíveis.

Note: Se a iluminação não funciona,deerá verificar, se a lampada está bem encaixada.

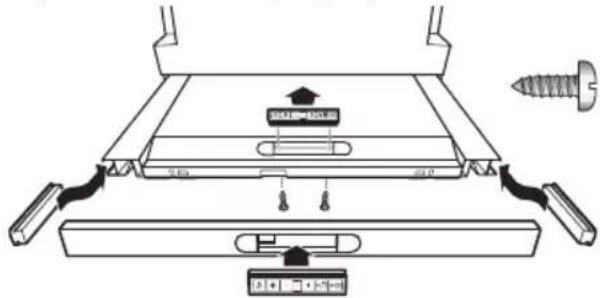

Alteracao do posicaoamento do paine de comandos

É possessivel deslocar o paine de comandos do centro do filtró extensivel para o lado esquerdo ou para o lado direito.

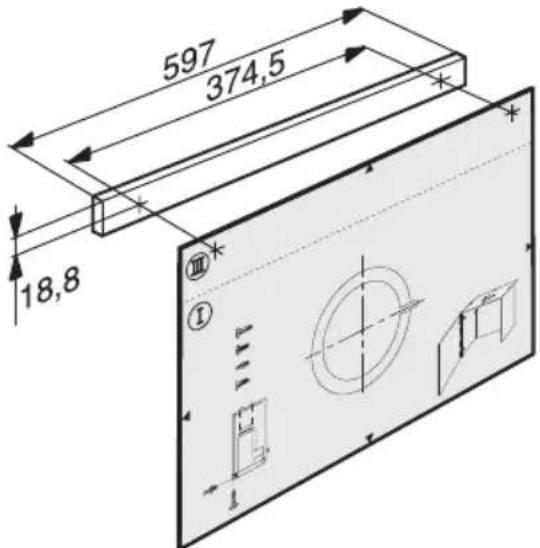

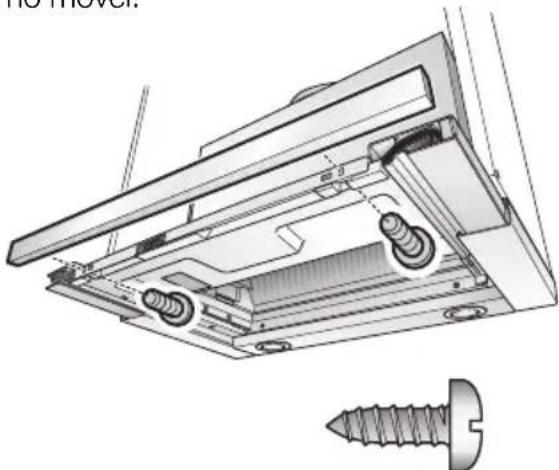

Além disso, o paine deCOMMANDOS pode ser montado à fronte num puxador existente como acessório extra ou ja fazendo parte do equipamento (Ver acessórios especials na ultima págnia).

1. Desaperte, pela parte de boa, os dois parafudos.
2. Desmonte o paine de commandos e retire a ficha do cabo de alimentacao de corrente.
3. Retire a cobertura lateral existente no filtro extensivel.
4. Monte a ficha do cabo de alimentacao lateral no painei de comandos.
5. Empurre lateralmente o paine de comandos no filtro extensivel.

Empurrar,也是非常，o excidente do cabo de alimentacao conjuntamente com o tipo extensivel.

1. Monte a cobertura no centro do filtró extensivel e fixe a cobertura de baixo para cima, com osinous parafusos.

Regulação da indentação de suturação

Se for necessario proceedar a modificaço do tipo de functiimento (exaustão/ circulacao de ar), tambem a indicação de saturacao para o filtro tem que ser alterada em conformidade (ver instruções de montagem).

Anomalias

Se na indentacao aparecer um ou um:

Verocapitulo“Filtros e Manutencao".

Se não for possível utiliser o exaustor:

Desligar o exaustor da corrente elecrica durante 1 minuto, retirando a ficha da tomada ou desligando o fusivel. Depois volta a ligar o aparelho à corrente.

Para mais informações ou em caso de avaria consulte os outros Serviços Tecnicos.

(Ver indices em anexo).

Quando recorrer acos Serviços Técnicos indique por favor:

Nr de Produkte Data de fabrico

Registe theseiros nos Campos acima. Eles constam da chapa de caracteristicas que encontrarar no interior do aparelho, après retiring a armação do filtro.

O fabricante do exaustor não assume qualquer responsabilitadnes reclamações atribuções ao planeamento e instalação da tubagem.

Indicações Importantes

Aparelhos velhos não são, de forma alguma, lixo.
Através de reciclagem compatível com o meio ambiente, é possível recuperar materiaias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparecido esteve protegadoPGA. embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizaveis. Por favor contribua也是非常 para a preservaço do meio ambiente, reciclando a embalagem em conformidade.
Junto do Agente Especializzato ou na Camara Municipal da sua area de residência informe-se sobre os processos de reciclagem disponíveis.
O exaustor pode funcionar com exaustao ou circulação de ar.
Instalar o exaustor sempre centrado com a placar de cozinha.

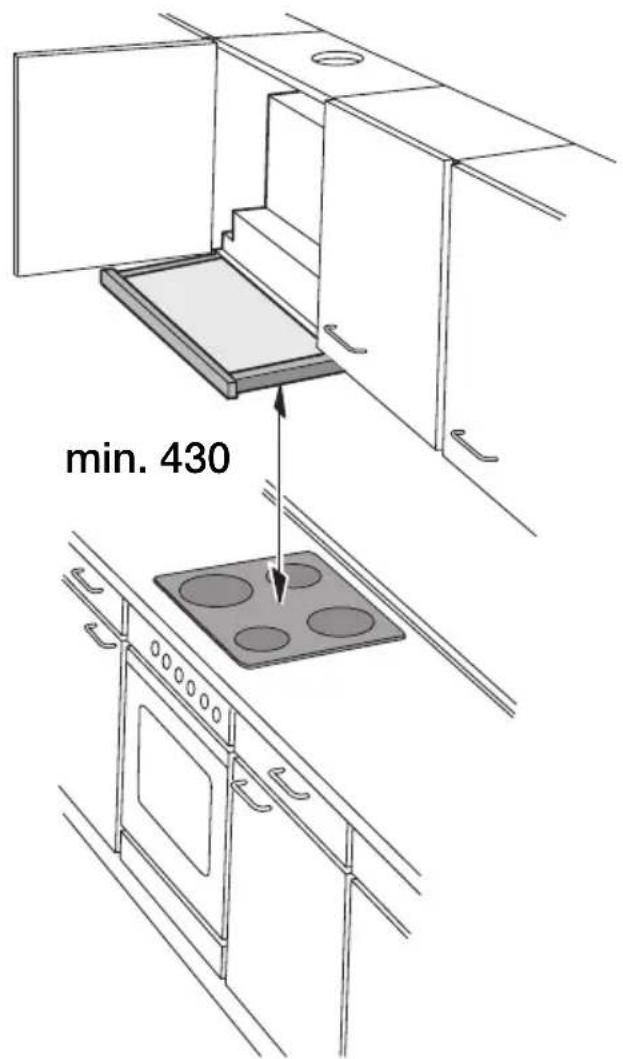

Respeitar a distência minima entre a placá eletrica de cozinha e o canto inferior do exaustor: 430 mm, Fig. 1.
A montagem do exaustor épossible sobre uma zona de chama alimentada por combustiveis solidos, da qual pode resultar perigo de incério (por ex. o fazer de uma faúlha), se esta zona estiver protegida com uma cobertura fechada inamovível e se forem respeitadas as normas espécicas do País.Esta limitação não se aplicá a fogões ouplacedas gás.
Quanto menor for a distência entre o exaustor e a placá de cozinha, maior é a possibídade de se formarem bolhas de água na zona inferior do exaustor, resultantes da subida do vapor de agua.

Instruções adiconais paraplacesagás:

Na montagem de apareiros de cozinhar a gás (= fogões e placas), tíme que ser respeitadas as respectivas normas nacionais em vigor (p. ex. na Alemanha: Regulamentoações Tecnicas sobre Instalacoes de Gás TRGI).

Tém que ser respeitasas instruções e as normas de instalação do fabricante.

exaustor soit ser instalado unto de um armario superior ou de una parede alta. Distancia minima: 300~mm

A distência minima, no caso de queimadores a gas, entre a aresta superior dos recipientes e a aresta inferior do exaustor: 650 mm, Fig. 1.

No caso de exaustores automaticos:

650 mm, Fig. 1.

700 mm, Fig. 1.

Funcionamento com exaustao

O ar da exaustao é conducido para cima, através de um canal, ou directamente para o exterior através da parede.

A exaustão do ar não pode ser feita atraves de uma chamíne de saía de fumos ou de gases de combustão, nem atraves de um canal que sirva para ventilação de locals, onde se encontrar aparelhos de queima.

Na derivação do ar evacuado, tem que ser respeitadas as prescrições Municipais e as normas legais (p. ex. Departamento Regulador da Construição Civil).

Para conducção do ar de exaustão para uma chamé de fumos ou de gases de combustão, que não está em precisão, é necessária uma autorização das entidas competentes.

Se o exaustor funciona com exaustão, o funcionaismo simultaneo de apareiros dependentes de uma chamíne (como por ex. aquecções a gás, oleo ou carvão, esquentadores e acumuladores) tem que ser garantida a renovação do ar necessário, para a combustão perfeita dos apareiros antes referidos.

É possével um functiәnamento sem qualquer perigo, se não for ultrapassada a depressão de 4 Pa (0,04 mbar) no local de instalação dos apareiros de queima.

Isto pode ser consiguido se o ar necessario a combustao puder ser reposto, atraves de aberturas nao fechaveis, p. ex. em portas, janelas e em ligacao com caixas murais de alimentacao ou de saida de ar, ou ainda atraves doutras medidas tecnicas, como trancagem reciproca ou semelhantes.

Se a renovação de ar fresco não for足够, existe o perigo de envenenamento, provocao pelo returno dos gases provenientes da combustão.

Uma caixa mural de entrada/saida de ar não garanté, por si so, o cumprimento do valor limite.

Nota: Na avaliacao tem que ser considerada sempre a necessidade global de ventilacao da habitacao.

No funciona de apareiros de cozinhar, como por ex.places e fogoes a gás, esta regra não se aplicá.

Se o exaustor funciona com circulacao de ar - comimento de carvao activo - nao ha qualquer tipo de limitacao.

No caso de functiOnamento de evacuação de ar deve ser montada umavalvula de contrapressão, caso ela nãoexistá ja no tubo de evacuação de ar ou nacaixa mural. Se o aparelho não possuir umavalvula de contrapressão, esta pode seradquirida numa casa especializada.

Se o ar da exaustao for conducido através da parede exterior, delve serutilizada uma caixa mural telescópica.

Rendimento ideal do exaustor:

Tubo de evacuação de ar curto e liso.
Tubo com o menor número possível de curvaturas.
Tubo com o maior diametro possivel (de preferencia 150mm ) e curvatas grandes.

Autilização de tubos de aspiração longos e rugosos no seu interior, muitas curvas, ou diamétros reduzidos,provoca uma alteração nas condições optimizadas de ventilação e,simultaneamente,um aumento do nível de ruidos.

O fabricante do exaustor nao assume qualquer responsabilitadnes reclamações atribuías aoplaneamento e instalação da tubagem.

Tubos redondos

Tubo de evacuação curto: diametro interno min. 120 mm, Tubo de evacuação comprido: diametro interno min. 150 mm.

Os canais planos devem aparecer uma secção interior equivalente à dos tubos redondos.

Eles não devem ter nenhum desvio muito pronunciation.

120 mm approx. 113 cm
150 mm approx. 177 cm

Evacuação de ar directamente para às:

Apenas é possivel dentro do armário de parede, se ele for alto e consoante o tamanho do tubo de evacuação de ar.
Para esse efeito, fazer uma abertura na parede traseira do armário de parede, com um entalhe para o cabo de ligação eletrica.

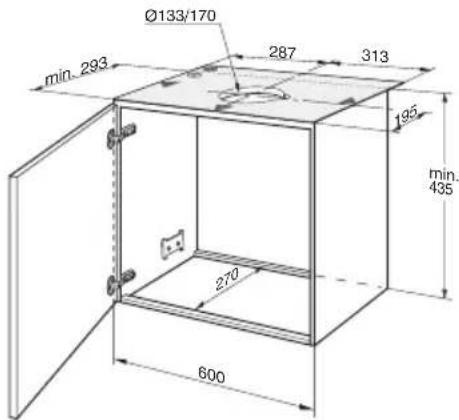

Evacuação de ar para cima:

1. Para esse efeito, fazer uma abertura na parte de cima do armário de parede, com um entalhe para o cabo de ligação eletrica.
2. O molde (I)é fornecido jintamente -.
3. Recortar oAGO do armario - caso possua - a toda a largura e numaprofundidade min.de 270~mm

Ligaçao do tubo de evacuaçao de ar 150 mm:

Fixar o tubo de evacuação de ar direcção na tubuladura de evacuação de ar.

Ligaçao do tubo de exaustao com de 120~mm

Fixar a reducao anexa na saida de ar do exaustor.
Os furos na saida do ar tem que ser calafetados.
Fixar o tubo de exaustao na reducao.

Funcao de circulação de ar

Com FILTER de carvão activo, se não existirem condições para funcaoamento de exaustão.

O遊戲 Completely de montagem pode ser adquirido nos outros Servicos Técnicos.

O número de encomenda correspondente pode ser encontrar no final destas Instruções de Servço.

Preparar armário de parede

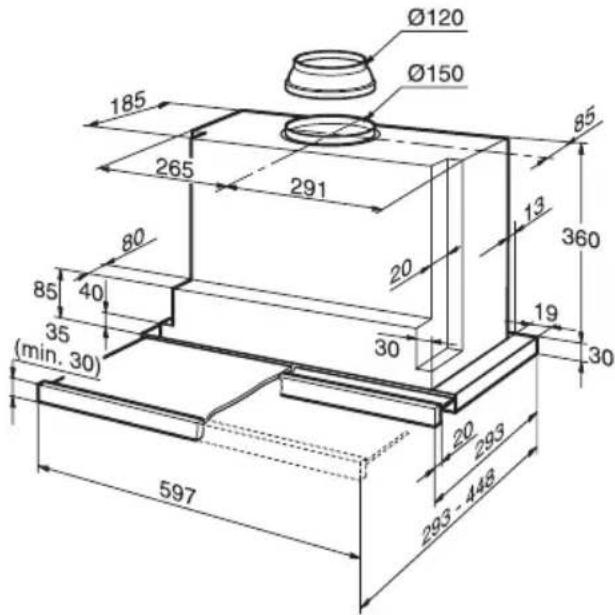

Este exaustor foi previsto para a montagem num armario de parede com as seguiñes dimensoes:

Largura: 600 mm

Profundidade: 293 a 350 mm

No caso de armários com una profundidade superior a 293 mm, o exaustor pode ser deslocatedo para这只是 para possibilitar, por exemple, colocar una prateleira para espécarias àrente do exaustor.

Para isso, aplicar o molde dem conformidade mais atras.

Garantir a estabilitadoe armario durante e après a montagem.

Mesmo no caso de montagem no final de uma cozinha integrada.

1. Marcar dois pontos de fixação - à direita e à esquerda - em cada uma das partes interiores do armário e fazer os respectivos furos com um buril.

Furar: 2 mm - max. 10 mm de profundidade.

Para MARCAROs PONTODE FixaO,utilizar o molde fornecido jintamente 10.

1. Aparafusar ambas asplaces de fixacao.

2. Pendurar o armário com a porta e alinhá-lo.

Respeitar a distancia minima entre os discos de cozinhar e o exaustor!

Fig. 1.

Montar no armário de parede

Controller o alinhamento das portas do armario e, caso necessario, ajustá-las de novo.

1. Retirar o filtro de gorduras (ver as Instruções de Serviço).

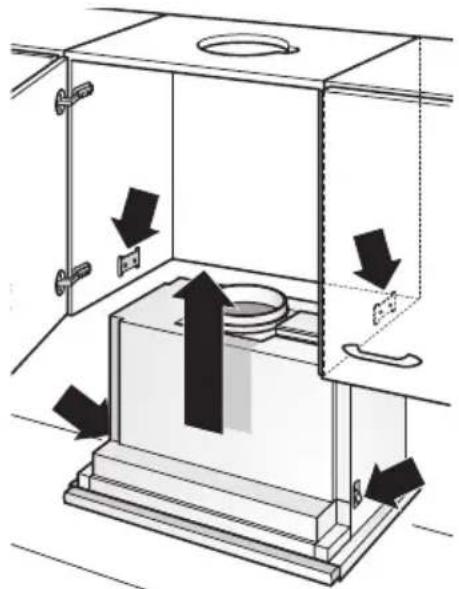

2. Levantar o exaustor por baixo para dentro do armário até ambas as linguetas de fixação terem encaixado.

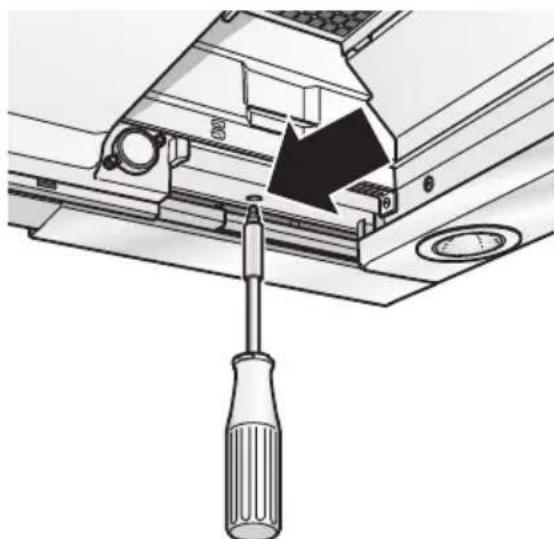

1. Apertar ), os parafusos de fixaço com uma chave de fendas.

Alinhar o exaustor no armario.
Apertar, com cuidado, os parafudos de fixação.
Verificar se o exaustor está bem fixo no armário.

1. Caso sera necessario, reduzir a cobertura da parede para a medida necessaria (p. ex. serrar). Fazer a montagem previa da cobertura da parede com os gramps anexos. Fixar a cobertura da parede no armario superior.

5.Passar o cabo de alimentacao para fora do armario.
6. Efectuar a ligação do tubo no armário superior. - Em caso de necessidade, fixar a mangueira de ar no tecto do armário -.
7. Voltar a montar o filtro de gordura (Ver as Instruções de Serviço).

Nota: A caixa do exaustor pode ficar escondida no interior do armário de parede (p. ex., por meio de placas de aglomerado).

Tomar atençao ao segunte:

O[fundo falso nao deve ficar apoiado na caixa do exaustor.
Não fixar as coberturas à caixa.
Tem que ser previsto o acesso por parte do service de assistencia的技术ica.

Montar no armário de parede

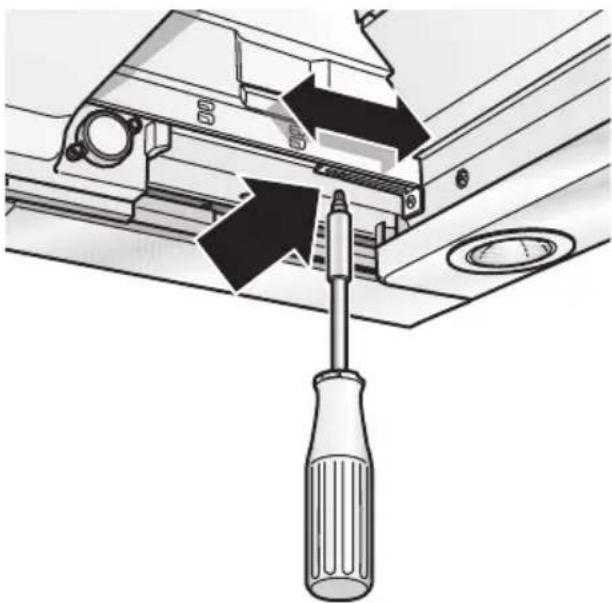

Se quiser montar o exaustor deslocado paraTRS no armario,os encostos para a gaveta extensivel do Scorpo podem ser deslocados para arente.
Para esse efeito, desapertar os parafusos, deslocar os encostos e voltar a apertar os parafusos.

Peso em kg:

Saída de ar Circuação de ar
13,0 13,5

Reservamo-nos o direito a alteracoes de construcao no ambito do desenvolvimento técnico.

Alterar o posicionamento do pail de comandos:

Ver as Instruções de Serviço.

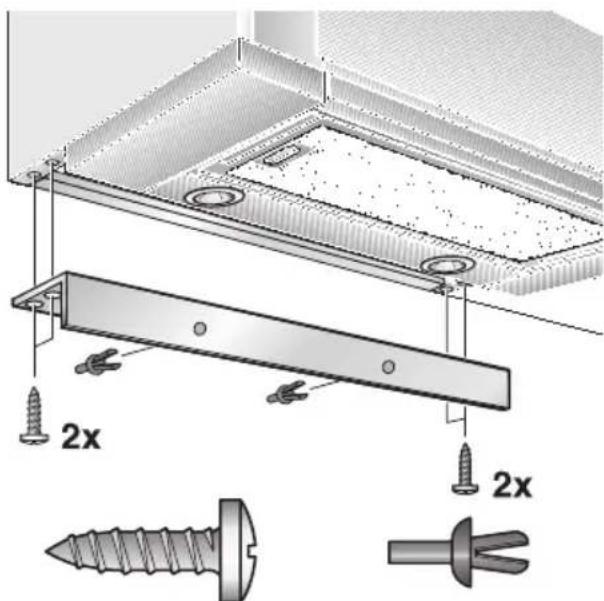

Montagem do puxador:

Na gaveta extensovel do futuro tem que ser montado um puxador.

O puxador pode ser una regua demadeira que combine com o móvil de cozinha ou pode ser adquirido como acessario extra (Ver os accesórios especials na ultima págrina).

1. Com o molde dfordecido jintamente, marcar tres pontos de fixacao na regua de madeira e fazer os respectivos furos com um buril.

Furar: 2mm - .10mm de profundidade.

1. Alinhar o puxador e fixa-lo no aparelho.

Não deixar o cabo plano entalado no molevel.

Ligaçao eletrica

O exaustorsoleve ser ligado a umatomada comcontactodeproteccao,instalada segudo as normas de seguranca.Esta tomada deveser instalada num puntoaccessivel,proximo do exaustor.

A tomada com contacto de protecao deve ser ligada atraves de um circuito de corrente proprietary.

Especificações electrolyicas:

Estas encontrar-se na chapa decharacteristica, situada no interior do exaustor - depos de retiring as armacoes doimento.

Ao efectuar reparacoes desligar sempre o aparecido da corrente electrica.

Comprimento do fio eletrico: 1,30 m. No caso de ser necessária uma ligação fixa:

O exaustor s o deve ser ligado por um electricista competente e registado pela Empresa abastecadora de energia eletrica. Por parte do instalador tem que ser previsto um dispositivo separator. Como dispositivo separator consideram-se interruptores com uma abertura de contacto superior a 3 mm e desconexão em todos os pôlos. Aqui se incluem disjuntores e contactores.

Este exaustor corresponde as normas da Comunidade Europeia relativas a desparasitagem.

Desmontar do armário de parede

1. Cortar a ligaçao eletrica.
2. Desligar os tubos.
3. Desmontar os filtros.

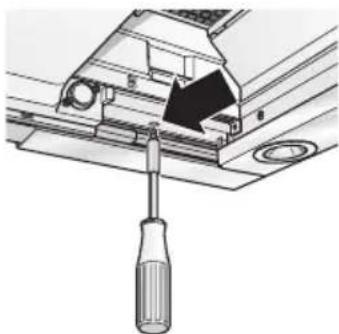

4. Soltar os parafusos de fixação à esquerda e a direita, até o exaustor não descair mais.

Não levantar o exaustor ao desapertar os parafusos de fixação.

1. Levantar brevamente o exaustor ate as linguetas de fixação desencaixarem eDEXAR O APARELHO DESCAIR.

Os parafusos de fixação podem ter ficado salientes. Ao levantar o exaustor, não empurar o FILTER extensivel para dentro com violência.

1. Preparar para nova montagem: Aparafusar os parafusos de fixação à esquerda e a direita até as linguetas se afastarem lateralismente.

Alteração de funct ionamento por exaustão para circulação de ar

Alteração do commando electrónico para função do comando.

O exaustor é fornecido com a regulação para funcaoamento por exaustao de ar.
O exaustor delve ser ligado e desligado.

1. Manter premida a tecla ①.
2. Premir a tecla O G durante circa de 3 seg.

Na indentacao aparece um L.

1. Soltar as teclas.
   A指示aapaga-se,passado pouco tempo.

Repor na funcao de exaustao de ar:

1. Repetir o procedimento.
   Na indentacao aparece um
2. Soltar as teclas.
   A指示aapaga-se,passado pouco tempo.

LZ45500

434229

Aluminium: LZ46170 Metall: LZ46150

Aluminium: LZ46070 Metall: LZ46050

LZ46000
