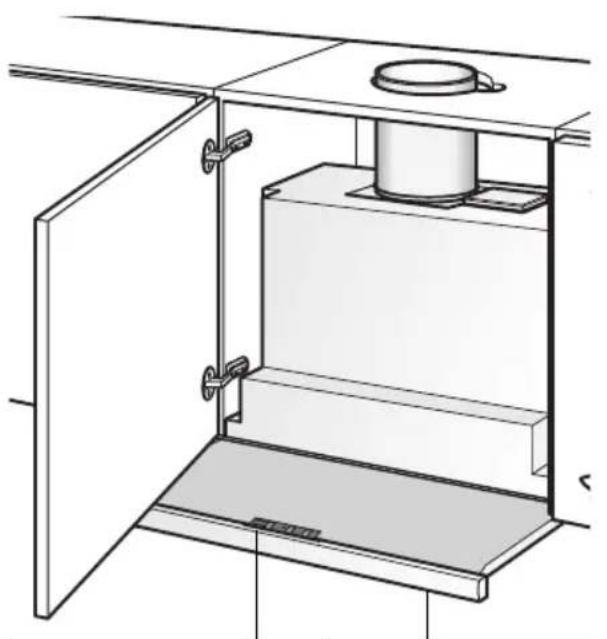

Beschrijving van het apparatus

Schakelaars verlichting en ventilator

Gebruiksmogelijkheden

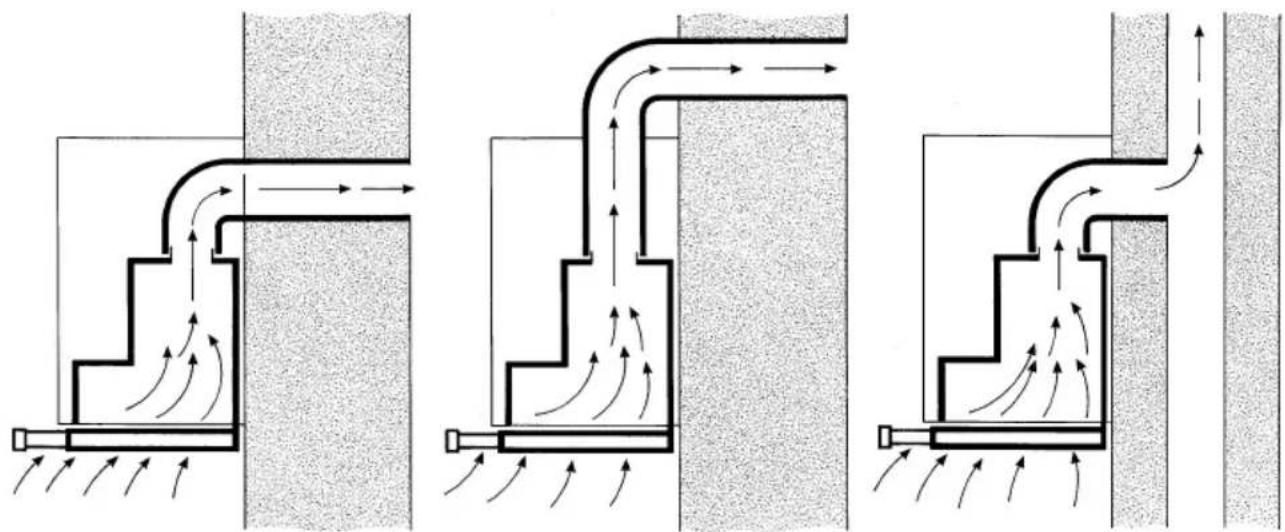

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter maar buiten.
Het vetfilter neemt de vaste bestanddelen van de keukenwasm op.
Dekeukenblijftin grote mate vrij van vet en reuk.

Als de wasemafzuigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stookinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Gebruiksmogelijkheden

Dit kan men bereiken wonneer er door Niet-afsluitbare openings, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhonden van de grenswaarde.

Opmerking: bij de beoordeling要去 algid de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateu en gasfornuis, worden deze regel Niet toegepast.

Als de wasemafzuigkap worden gebruikt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Gebruik met circulatielucht:

Hieroe moet een koolstofffilter worden ingebouwd (zie Filter en onderhoud).

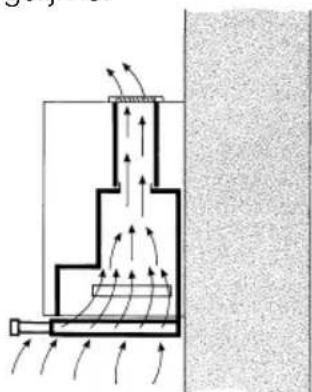

De complete montageset en de reservefilters zich verwrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers vindt u anschterin deze gebruiksaanwijzing.
De ventilator van de wasemafzuigkap zuigt de keukendamp aan en leidt deze door het vetfilter en het koolstofffilter gereinigd terug maar de keuken.
Het vetfilter neemt de vettige bestand-delen van de keukendamp op.
Het koolstoffilter binds de reukstoffen.

Als er geen koolstofffilter worden gemonteerd, worden de reukstoffen in de keukendamp nicht gebonden.

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichk dat er een aantal kenmerken worden beschreven die Niet van toepassing�n op uw apparaat.
Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparations können aanzienlijke gezaren voor de gebruiker ontstaan.

Lees de gebruiksanaanjizing zorgvuldig voordat u het neue apparaat gebruikt. Ze bevat belangrijke informatatie voor uw verilgheid en voor het gebruik en het onderhoud van het apparaat.
Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparatus.

Indien het apparaat beschadigd is, mag u het Niet in gebruik nemen.
Aansluiting en ingebruikneming月至
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden verrangen door de fabrikant, diens klantenservice of een andere gekwalificeerdevakman, om gevaren te voorkomen.
Verpakkingsmaterial volgens de voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.

Defecte lampen dienen onmiddelijk verzangen te worden om overbelasting van de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter gebruiken.
Oververhit vet en olie is gemakkelijk ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden.
Laat kinderen nicht met het apparaat spelen.

Volwassenen en kinderen mogen het apparaat nooit zonder toezicht in gebruik nemen:

• wonneer zich lichamelijk, zintuiglijk of mentalniet in staatং
• of bij gebrek aan kennisen ervaring om het apparaat op een juiste en veilige wijze te bedieren.

! Brandgevaar bij het vetfilter door opstijgende vlammen.

De kookzones要去en algid zich bedekt met pannen.
Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Gaskookplaten / gasformuizen

Gebruik nicht alle gaskookzones tegelijk langdurig (max. 15 minutes) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie ofeer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Dekeukenwasemwordt op dedoeltreffendste manier verwijderd door:
□ Inschakelen van de afzuigkap bij het begin van het koken.
Uitschakelen van de afzuigkap pas enkele minuten na het einde van het koken.
Bij dit apparaat+kunnen de ventilatoren.
aar keuze handmatig worden ingesteld op de gewenste stand (handbediening) of volautomatisch worden geregeld door de automaat (automatische bediening).

Handbediening

Inschakelen:

Druk op de toets 0 of ^+

Deventilator start op stand

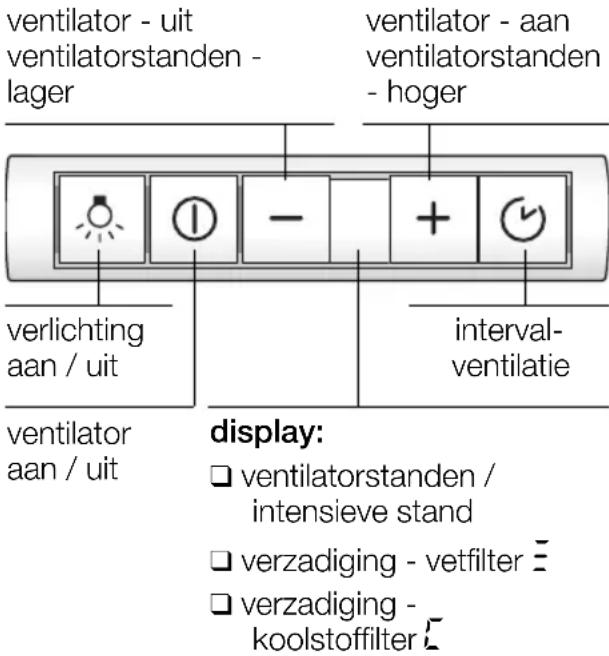

Apparaten zonder automatische bediening:

Bedieren van de ventilatorstanden/intensieve stand:

1. Door op de toets + te drukken, kurz u een hogere ventilatorstand of de intensieve stand inschakelen.

Op de intensieve stand worden het hoogste vermogen bereikt, dat slechts kort dient te worden gebruikt. Als de intensieve stand nicht handmatig worden uitgeschakeld, schakelt de ventilator na 10 minutes automatisch terug maar stand.

1. Door op de toets - te drukken, kurz u de intensieve stand uitschakelen, omschakelenaar ventilatorstanden 1-2-1 en de afzuigkap geheel uitschakelen.

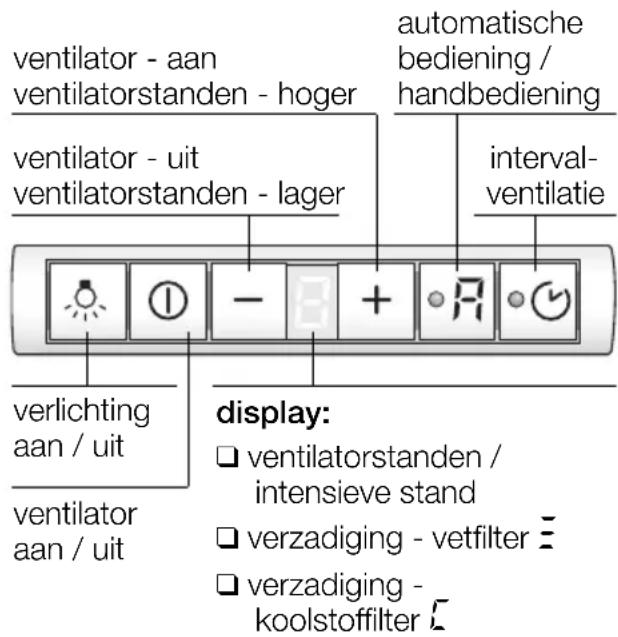

Apparaten met automatische bediening: (ultrasone sensor)

Door op de toets te drukken, kunt u altijd omschakelen van handbediening aan automatische bediening.

De ventilator loopt minimaal op stand i.

Ventilatorstanden:

Via een sensor worden de ventilator automatisch op de optimale stand geschakeld.
De automaat werkt in de standen t/m

Intensieve stand:

1. Door op de toets + te drukken, kurz u de intensieve stand inschakelen.

De automatische bediening isuitgeschakeld
Op de intensieve stand worden het hoogste vermogen bereikt, dat slechts kort dient te worden gebrukt. Als de intensieve stand nicht handmatig worden uitgeschakeld, schakelt de ventilator na 10 minutes automatisch terug maar de optimale ventilatorstand.

1. Door op de toets - te drukken, kurz u de intensieve stand uitschakelen.

De automatische bediening is weer ingeschakeld.

Omschakelenaarhandbediening:

Door op de toets te drukken, kunt u altijd omschakelen van automatische bediening maar handbediening.

Intervalventilatie

Voor ventilatie van de keuken op de laagste ventilatorstand met een interval van een uur gedurende de hele dag.

Inschakelen:

Druk op de toets en schuif de filterlade maar binnen.

De ventilator loopt 5 minuten op stand Daarna worden hij 55 minuten uitgeschakeld. Dit herhaalt zich elk uur.

Uitschakelen:

Druk op de toets

Uitschakelen:

Het apparaat LAST ZICH IN HAND- EN automatisch bedrijf telkens op twee verschillende manieren uitschakelen.

Uitschakelen direct:

Druk op de toets ①

Belangrijk: Alle ventilatorfuncties zijnuitgeschakeld.

Uitschakelen met nalopende ventilator:

Filterlade tot aan de aanslag inschuiven. De ventilatoren lopen in de LAST ingeschakelde trap nog ca. 10 minutes en schakelen dan uit.

Bij het uitschakelen worden de bedrijfsmodus en de ventilatorstand opgeslagen. Wanneer de filterade weer wordtuitgetrokken, schakelt de afzuigkap dienovereenkomstig wee in.
Is bij het inschuiven van de filterlade de intensief-trap ingeschakeld, schakelt deze zich gedurende de naloop automatisch terug.
Is de interval-ventilatie ingeschakeld, werkt deze na de naloop normalaal verder.

Verlichting

Deverlichtingkanopelkgewenst momentwordengebruikt,ookwanneer hetapparaatisuitgeschakeld.

In-/uitschakelen: Op de toets drukken.

Instellen van de Lichtsterkte:

Houd de toets ingedrukt tot degewenste Lichtsterkte is bereikt.

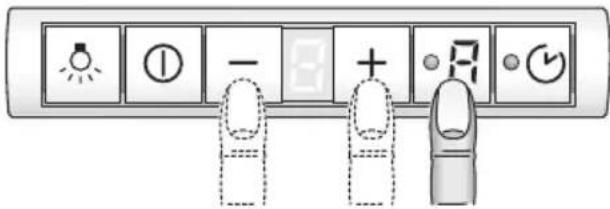

Instellen van de gevoeligheid van de sensorbesturing:

1. De automaattoets indrukken en ingedrukt houden.
2. Door op de toets + of - te drukken, wordt de huidige gevoeligheid weergegeven.
3. Nu kunt u met de toets + of - de gevoeligheid van de sensorbesturing veranderen.

Fabrieksinstelling: 7.
Laagste instelling:
Hoogste instelling: 9.

Vetfilters:

Voor de opname van de vettige bestand-delen van de keukenwasm worden metalen vetfilters gebruikt.

De filtermatten bestaanuit onbrandbaar materialaI.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkking van de wasemafzuiigkap nadelig worden beinvloed.

Belangrijk:

Het opijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmteijdens het frituren of braden.

Verzadigingsaanduiding:

Bij verzadiging van de vetfilters klinkt na het uitschakelen van de ventilator gedurende 6 seconden een signal en brandt de aanduiding. Uiterlijk dan要去en de vetfilters worden gereinigd.

Reiniging van de metalen vetfilters:

De filters können worden gereinigd in de vaatwasmachine. Daar bij is een lichte verkleuring möglichk.

Belangrijk:

Zeer verzadigde vetfilters nicht samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd,要去en deze eerst in een heet sopje worden gezet om het vuil los te weken.

Daarna afborstelen, goed schoonspoelen en lately afdruipen.

Metalen vetfilters verwijderen en aanbrengen:

Attentie: De halogeenlampen要去 uitgeschakeld en afgekoeld zich.

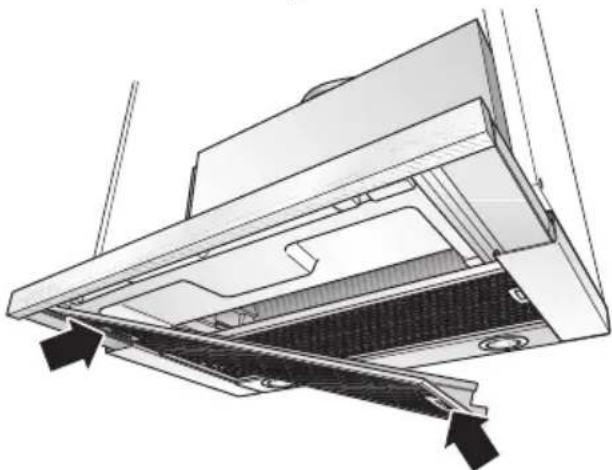

1. Trek de filterade tot aan de aanslag maar buiten.

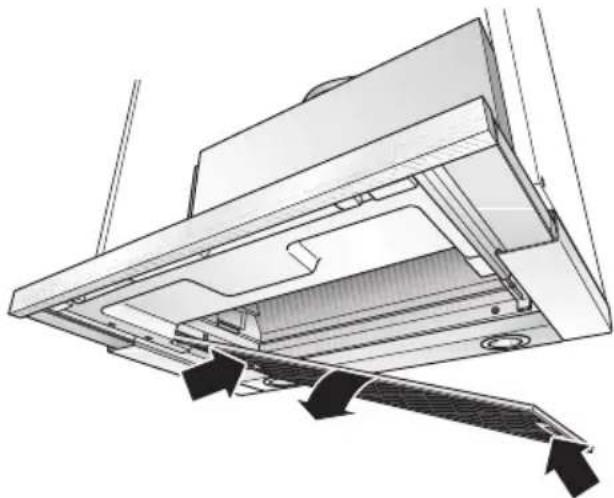

2. Druk de vergrendelingen van het voorste vetfilter in en verwijder het vetfilter.

1. Druk de vergrendelingen van het acheiterste vetfilter in en verwijder het vetfilter.

1. Reinig de vetfilters.
2. Breng de gereinigde vetfilters weeer aan.
3. Zet de aanduiding uit.

Houd de toets minstens 3 seconden ingedrukt. De aanduiding = gaat dan UIT.

Koolstoffilter:

Voor het opnemen van de reukstoffen als de afzuigkap werkt met luchtcirculatie.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontv lambaarheid toe en kan de werkking van de wasemafzugkap nadelig worden beinvloed.

Belangrijk:

Door het koolstofffilter opijd te verrangen, voorkomt u brandgevaar dat kan ontstaandoor openhoping van warmte tijdens hetfrituren of braden.

Aanbrengen:

Attentie: De halogeenlampen要去enuitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters (zie Metalen vetfilters verwijdenen en aanbrengen).
2. Breng het koolstofffilter aan.

1. Klik de sluitingen aan beiden zijden vast.
2. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).
3. Zet de aanduidinguit.

Houd de toets minstens

3 seconden ingedrukt.

De aanduiding gaat danuit.

Verzadigingsaanduiding:

Bij verzadiging van het actieve-koolfilter klinkt na het uitschakelen van de ventilator gedurende 10 seconden een signaal en gaat de aanduiding branden.

Uiterlijk dan要去 het actieve-kooffilter worden verrangenn.

Verwijdersen:

Attentie: De halogeenlampen要去enuitgeschakeld en afgekoeld zich.

1. Verwijder de vetfilters.

2. Druk de sluitingen aan beiden zijden in en verwijder het actieve-koolfilteraar beneden.

3. Vervangen van het actieve-koolfilter:

Het actieve-koolfilter is verkrijjgbaar in de vakhandel (zie Extra toebehoren).
Gebruik alleen originele filters. Daardoor wordt een optimale werking gewaarborgd.

1. Breng de vetfilters aan.

Afvoer van het oude actieve-kooffilter:

• Actieve-koolfilters bevatten geen schadelijke stoffen. Ze können.daarom bijvoorbeeld met het huisvuil worden afgevoerd.

Reiniging en onderhoud

Wasemafzugkap stroomloos makendoor de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

De wasemafzuiigkap Niet reinigen met schuursponsjes of met zand-, soda-, zuur-of chloorhoudende schoonmaakmiddelen!

Gebruik voor het reinigen van de wasemafzuiigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.
Vastgekoekt vuil Niet loskrabben, maar losweken met een vochtige doeK.
Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van hetuis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.
De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doeK.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, nicht-schurende edelstaalreiniger.
Reinig alleen in de slijprichting.
Wij adviseren once edelstaalreiniger nr. 461731. Het besteladres vindt u in het bijevoegde serviceboekie.

Aluminium-, lak- of kunststofoppersvlakken:

Geen droge doeken gebruiken.
Gebruik een mild glasreinigingsmiddel.
Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

Lamp verrangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.
   De halogeengloeilampen worden zeer heetijdens het gebruik. Ook nadat ze+zijnuitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.
2. Verwijder de lampenring met behulp van een schroevendraaier of ieits dergelijks.

1. Vervang de halogeengloeilamp (gewone halogeengloeilamp, 12 V, max. 20 watt, voetje G4). Let op: plugfitting. Gebruik een schone doek om de gloeilampen vast te pakken.

1. Breng de lampenring weeer aan.
2. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.
   N.B: Controller of de lampen goed+zijn aangebracht als de verlichting Niet goed werkt.

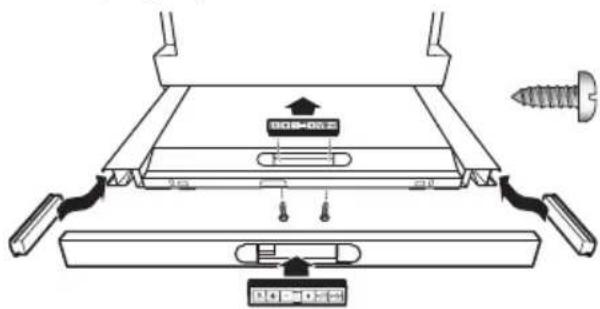

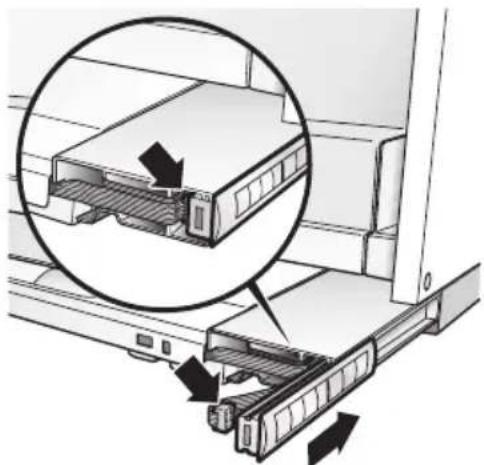

Verplaatsen van het bedieningspaneel

U kunt het bedieningspaneel verplaatsen van het midden van de filterlade maar de linker- ofrechterkant.

Bovendien kan het bedieningspaneel voor aan worden gemonteerd in een als extra toebehoren verkrijgbare of bijgevoegde handgreep (zie het extra toebehoren op de LASTE pagina)..

1. Draai de 2 schroeven vanaf de onder- kant los.
2. Verwijder het bedieningspaneel en maak de stekker van de platte kabel los.
3. Verwijder de afterscherming aan derijkant van de filterlade.
4. Steek de stekker van de platte kabel in het bedieningspaneel.
5. Schuif het bedieningspaneel in de zijkant van het bedieningspaneel.

De extra lenghte van de platte kabel ook waar binnen schuiven.

1. Plaats de afterscherming in het midden van de filterlade en schroef de afterscherming vanaf de onderkant met 2 schroeven vast.

Installing van de verzadigingsaanduiding

Als een verandering van de afvoerkap (werking met luchtafvoer of met luchtcirculatie) nodig is,要去 de verzadigingsaanduiding voor de filters overeenkomstig worden ingesteld (zie het montagevoorschrift).

Storingen

Wanner op de individatie een of een wordt weergegeven:

Zie de paragraaf "Filters en onderhoud".

De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en geduren de ca. 1 minuut uitgeschakeld lately. Daarna opnieuw inschakelen.

Bij eventuele vragen of storingen kunt u bellen met de klantenservice.

(Zie de lijst met klantenservicecentra).

Geeft u bij het telefoongesprek op:

E-nr.

FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

De fabrikant van de afzuigkap is nicht aansprakelijk voor reclamaties die terug te leiden zijn op de planning enuitvoering van de buisleiding.

Belangrijke voorschriften

Oude apparaten zich geen waardeloos afval. Door een milieubewuste afvoer kuren waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.
Uw nieuwe apparaat wordtijdens het vervoer beschermd door de verpakking. Alle gebruike materialen zijn milieuvriendelijk en kuren opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente maar de beste manier om uw oude apparaat en de verpakking af te voeren.
De wasemafzuiigkap is geschikt voor gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuiigkap altijd boven het midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuiigkap: 430 mm, afb. 1.
Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kanuitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuiigkap alleen toegestaan als het fornuis een gesloten, Niet verwijderbare afterscherming heeft en de voor het desbeteffende land geldende voorschriften in acht worden genomen. Deze beperking geldt nicht voor gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels können vormen.

Extra voorschriften bij gaskookapparatuur:

Bij de montage van gaskookzones要去en de geldende wettelijkke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.
De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis要去en in acht worden genomen.
Slechts aan een zijde van de wasemafzuiigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 300~mm
Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb.1. Bij wasemafzuigkappen met automatische werking: 700 mm, afb.1.

Afzuigkap met luchtafvoer

De afvoerlucht worden via een afvoerschacht\ aar boven ofrechtstreeks door de\ buitenmuuraar buiten geleid.

De afvoerlucht mag nicht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties+zijn opgesteld.

Bij de afvoer van afvoerlucht要去en de officièle en wettelijk voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de bevoegde instantie worden verkreten.

Als de wasemafzuiigkap worden gebrukt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stockinstallaties worden gebrukt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten)要去 voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is möglich als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stoorkinstallatie nicht worden overschreten.

Dit kan men bereiken wanneer er door Niet-aftsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanner er onvoldoende lucht worden aangevoerd, bestaat er vergiftigingsgevaar door terugbezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet.altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateu en gasfornuis, wordt deze regel Niet toegepast.

Als de wasemafzuiigkap worden gebrukt met luchtcirculatie en koolstofffilter is het gebruik zonder beperking möglichk.

Bij gebruik met luchtafvoer要去en terugslagklep worden ingebouwd, indien deze Niet in de luchtafvoerpijp of muurkast aanwezig is. Wanner bij het apparaat geen terugslagklep is gevoegd, kan deze worden verkreten in de vakhandel.

Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-murkast worden gebruikt.

Voor een optimaal vermogen van de wasemafzuigkap:

Korte, gladde afvoerpijp.
Zo weinig möglichpijpbochten.
Zo groot möglichke buisdiameter (optimaal 150 mm o) en große buisbochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten ofkleine buisdiameters vermindert de afzuigcapaciteit enveroorzaakt bovendien hardere geluiden.

De fabrikant van de afzuigkap is nicht aansprakelijk voor reclamatories die terug te leiden zich op de planning en uitvoering van de buisleiding.

Ronde buizen
Korte afvoerbuis:
binnendiameter min. 120~mm langere afvoerbuis:
binnendiameter min. 150~mm
Niet-ronde kanalen要去en een binnendiameter hebben die gelij is met die van ronde buizen.
Ze dieren geen scherpe bochten te hebben.
120 mm ca. 113 cm
150 mm ca. 177 cm
Bij afwijkende buisdiameter: aufdicht strip inzetten.
Bij gezbruik met luchtafvoer.altijd zorgen voor voldoende toevoer van lucht.

Luchtafvoer rechtstreeks maarachten:

Is binnen de bovenkast alleen möglichk bij een hoge bovenkast, afhankelijk van de groote van de afvoerbuis.

Hiertoe een opening met een uitsparing voor de electriciteitskabel make in dechterzijde van de boenkast.

Luchtafvoer maar boven:

1. Hiertoe een opening met een uitsparing voor de electriciteitskabel make in de bovenzijde van de bovenkast.
2. Sjabloon ① is bijgevoegd -.
3. Kastbodem - indien aanwezig - over de gehele breedte minstens 270 mm diep uitsnijden.

Aansluiting afvoerbuis 150 mm:

Afvoerbuisrechtstreeksbevestigen op het aansluitstuk voor de luchtafvoer.

Aansluiting afvoerbuis 120 mm:

Bijgevoegd verloopstuk bevestigen aan de luchtafvoeropening.
Gaten in de luchtafvoer要去 afgedicht zich.
- Afvoerbuis bevestigen aan het verloopstuk.

Gebruik met circulatielucht

Met een koolstofffilter, indien gebruik met afvoerlucht nicht möglichk is.

De complete montageset is verkrijgbaar bij vakhandel.

De desbetreffende toebehorennummers vindt u iop de LASTE pagina.

Voorbereiding bovenkast

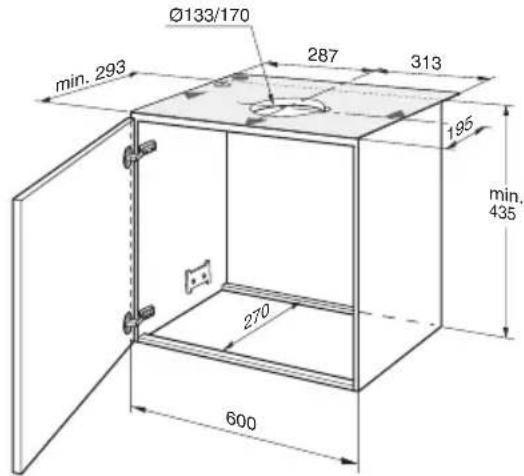

Deze wasemafzuigkap is bedoeld voor montage in een bovenkast met de volgende afmetingen:

Breedte: 600 mm

Diepte: 293 tot 350 mm

Hoogte: min. 435 mm.

Bij een kastdiepte groter dan 293 mm

kan de wasemafzuigkapaar achteren
worden geplaatst,b.v. om een kruidenrek
voor de wasemafzuigkap te konnen
bevestigen.

Hiertoe de sjabloon dienovereenkomstig verder maarachten leggen.

De stabiliteit van de kast moet+zijn gewaarborgdijdens en na de montage. Ook bij inbouw aan het eind van het keukenblok.

1. Links en rechts aan de binnenzijden van de kast twee bevestigingspunten aftekenen en met een priem voorsteken.

Als u een boorapparaat gebruikt:

2 mm - max. diepte 10 mm.

Gebruik voor het aftekenen van de bevestigingspunten de bijgevoegde sjabloon ①

1. Beide bevestigingsplaatjes vastschroeven.

2. Kast met deur ophangen en uitrichten.

De minimumafstand tussen de kookplaten en de wasemafzuiigkap in acht nemen! Afb. 1.

Inbouwen in de bovenkast

Uitlijing van de kastdeuren controlleren, indien nodig opnieuw uutilijnen.

1. Vetfilter verwijderen (zie de gebruiksaanwijzing).

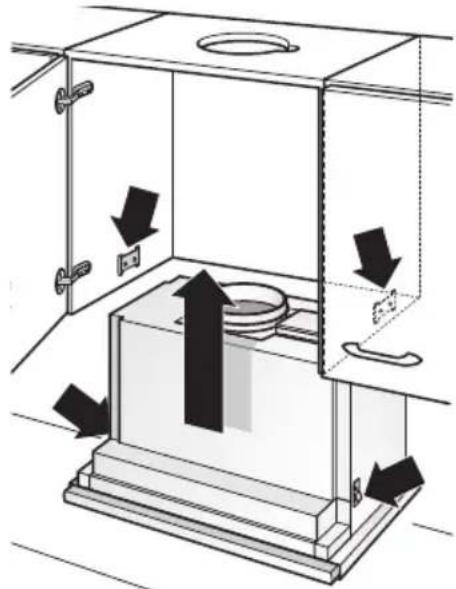

2. Wasemafzigkap van onderaf in de kast tillen totdat beiden bevestigingspunter goed zich vastgeklikt.

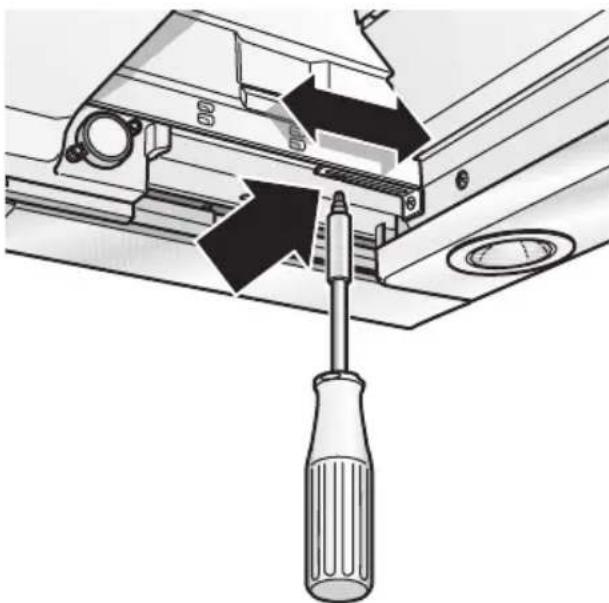

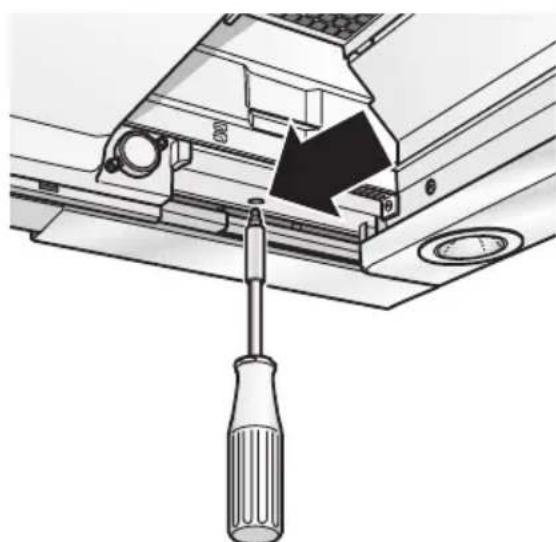

1. Met een schroevedraaier (accuschroevedraaier) de beiden bevestigingssschroeven aandraaien.

Wasemafzuiigkap in de kast uitlijnen.
Beide bevestigingschroeven voorzichtig vastdraaien.

Controlleren of de wasemafzuiigkap stevig is bevestigd in de kast.

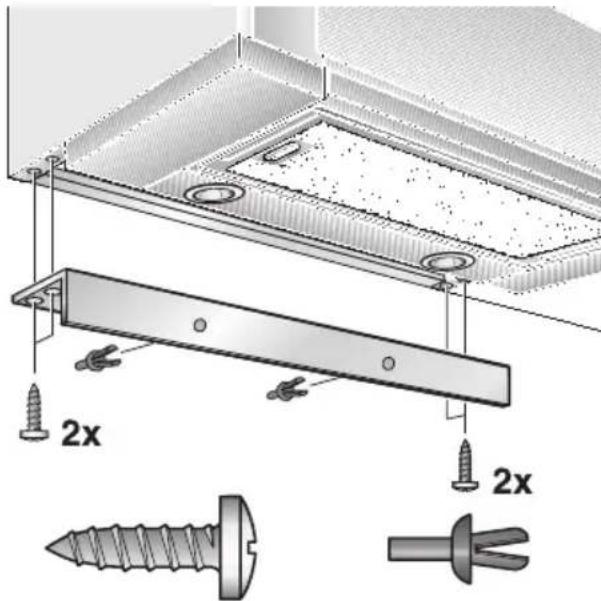

1. Indien nodig de muurafdekking inkorten tot de juiste maat (bijv. afzagen). Muurafdekking voormonteren met behulp van de bijgevoegde clips. Muurafdekking vastschroeven aan de bovenkast.

1. Netaansluitkabel uit de kast leiden.
2. Buisaansluiting in de bovenkast tot stand brengen. -Indien nodig de luchtslang vastmaken aan de kastbovenzijde -.
3. Vetfilter weer aanbrengen (zie de gebruiksaanwijzing).

Aanwijzing: de behuizing van de wasemafzuigkap kan binnen in de bovenkast worden afgeschermd (b.v. met spaanplaat).

Hierbij het volgende in acheft nemen:

De tussenbodem mag nicht rusten op de behuizing van de wasemafzigkap.
Afschermingen nicht bevestigen aan de behuizing.
Zorgen dat e.e.a. toegankelijk is voor de klantenservice.

Inbouwen in de bovenkast

Indien de wasemafzuigkap achefterin de kast is gemonteerd, kannen de aanslagen voor de filterlade maar voren worden verschoven.
Hiertoe de schroeven losdraaien, de aanslagen verschuiven en de schroeven weeR vastdraaien.

Gewicht in kg:

Luchtafvoer Luchtcirculatie
13,0 13,5

Constructiewijzigingen in het kader van technische verbeteringen voorbehonden.

Verplaatsen van het bedieningspaneel:

Ziede gebruiksaanwijizing.

Montage van de handgreep:

Op de uitschuifbare filterhouser要去en handgreep worden gemonteerd.

De handgreep kan een bij het keukenmeubilair passende houten handgreep of een als extra toebehoren verkrijgbare handgreep zich (zie het extra toebehoren op de LASTE pagina).

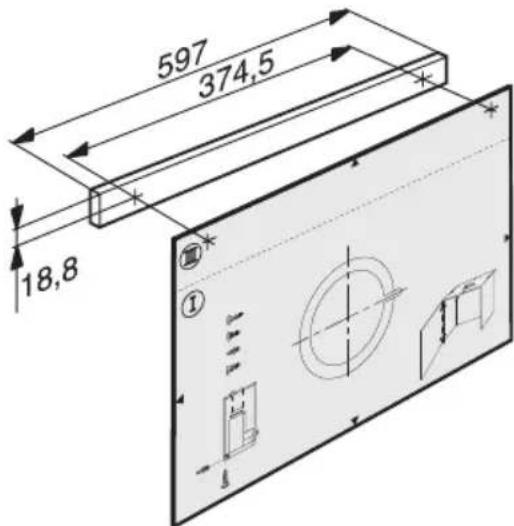

1. Met de bijgevoegde sjabloon drie bevestigingspunten aftekenen op de houten handgreep en met een priem voorsteken.

Als u een boorapparaat gebruikt: 2mm - max diepte 10mm

1. Handgreep uutilijnen en vastschroeven op het apparaat.

Elektrische aansluiting

De wasemafzuigkap mag alleen worden aangesloten op een volgens de voorschriften geinstalleerd geoard stopcontact. Het geoarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap.

Het geaarde stopcontact dient te worden aangesloten op een afzonderlijke stroomkring.

Elektrische gegevens:

Deze staan op het typeplaatje in de binnenruimte van het apparaat. Het typeplaatje vindt u door de filterhouser te verwijderen.

Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m. Bijoodzakelijkke vaste aansluiting:

De wasemafzugkap mag alleen door een erkend vakman voor elektrische installmenteworkzaamheden worden aangesloten.

In de installmentie moet worden voorzien in een scheidingsinrichting. Als scheidingsinrichting gelden schakelaars met een contactopening van meer dan 3mm en stroomonderbreking voor alle polen. Daartoe behoren verligheidsschakelaars en -zekeringen.

Deze wasemafzugkap voldoet aan de EGradio-ontstoringsvoorschriften

Verwijdersenuitdebovenkast

1. Verbinding met het elektriciteitsnet verbeken.
2. Buisverbindingen losmaken.
3. Filters verwijderen.
4. Bevestigingschroeven links en rechts losdraaien totdat de wasemafzuiigkap nicht meer omlaag beweegt.

De wasemafzugkap Niet optillen tijdens het losdraaien van de schroeven.

1. Wasemafzuigkap kort optillen totdat de bevestigingsstrips vrijkomen en het apparaat lately zakken.

Bevestigingschroeven können uisteken. Bij het optillen van de afzuigkap de filterlade nicht met geweld inschuiven.

6. Voorbereiding voor het opnieuw inbouwen:

Bevestigingschroeven links en rechts aandraaien totdat de strips zichwaartsuitsteken.

Wijzigen luchtafvoer - luchtcirculatie

Elektronische besturing instellen op werking met luchtcirculatie.

Standaardinstelling is werkung met luchtafvoer.
De wasemafzuigkap moet aangesloten en uitgeschakeld zich.

1. Toets ① indrukken en ingedrukt honden.
2. Toets ca. 3 seconden indrukken.

Op de display worden een weergegeven.

1. Toetsen loslaten.
   De indicative gaat na korteijduit.

Terugzetten op gebruik met afvoerlucht:

1. Herhaal deze handelingen.
   Op de display worden weergeven.
2. Toetsen loslaten.
   De indicative gaat na korteijduit.
