BEDIENUNGSANLEITUNG LI49632GB SIEMENS

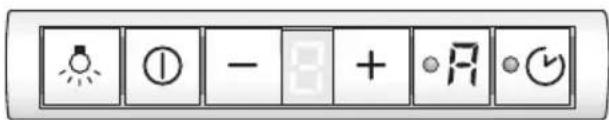

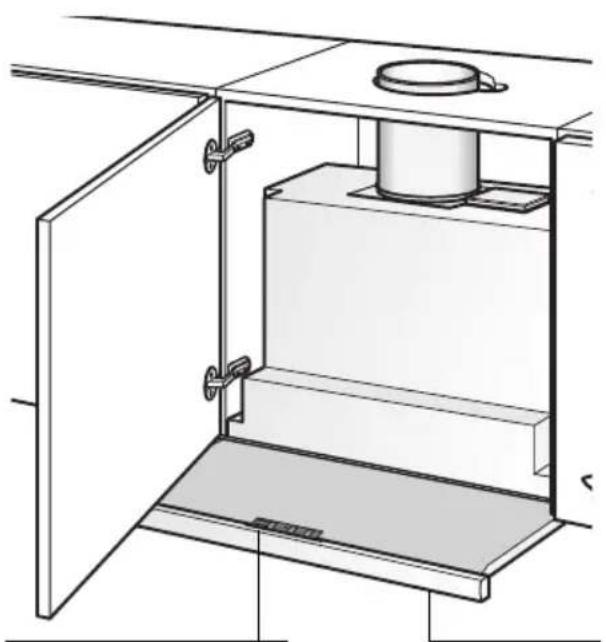

Gerätebeschreibung Betriebsarten

Schalter Licht/Lüfter Filterauszug

Betriebsarten

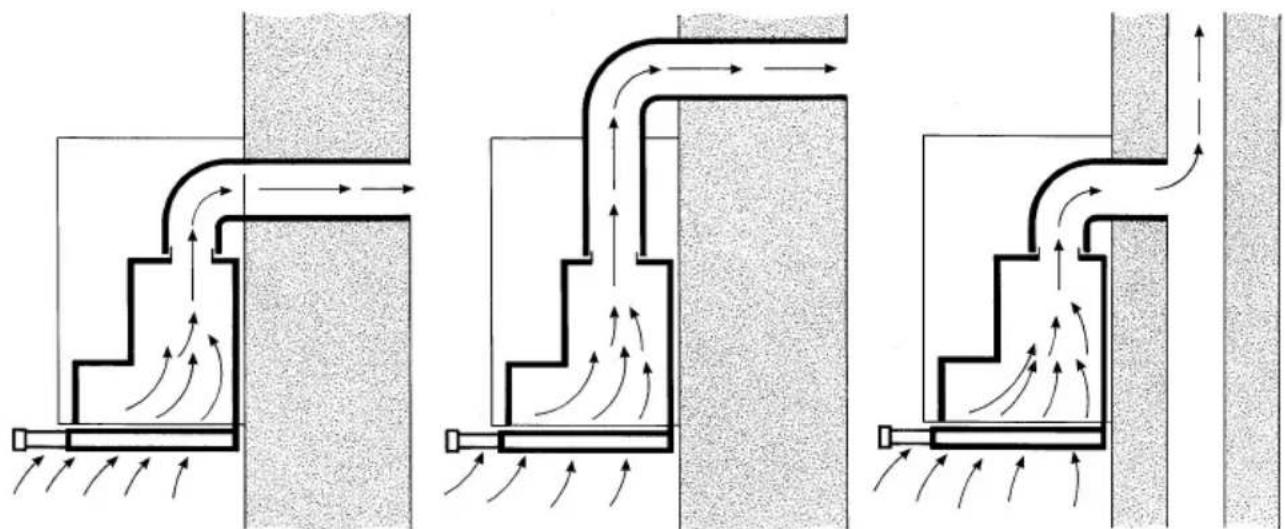

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitetihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kliche bleibt weltgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschliebbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

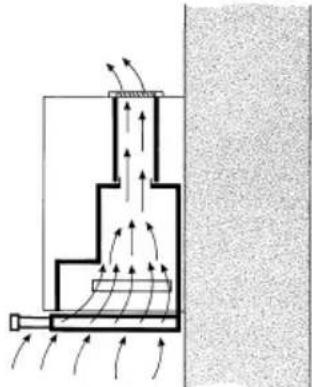

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter konnen Sie beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.
Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, konnen keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

These Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzeln Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zuteffen.
These Dunstabzugshaube entspricht den einschlädigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bevor Sie das neue Gerät benutzen,
lesen Sieitte sorgfältig die
Gebrauchsanleitung.
Sie enthalt wichtige Informationen fur ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

Ist das Gerät beschädigt, dürfen Sie es nicht in Betriebnehmen.
Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.
Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährung zu vermeiden.
Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

Dunstabzugshaube nur mit eingesetzten Lampen betreiben.
Defekte Lampen sollen sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter betreiben.
Überhützte Fette oder Ole können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.
Kinder nicht mit dem Gerät spielendenassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.

Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über langere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Der Kuchendunst wird am wirkungsvollsten beseitigt durch:
Einschalten der Dunstabzugshaube bei Kochbeginn.
□ Ausschalten der Dunstabzugshaube erst einzelte Minuten nach Kochende.
Bei dieser Gewährkosten die Lüfter wahlweise von Hand auf die gewünschte Stufe geschalte werden (Handbetrieb) oder durch die Automatik den Erfordernissen entsprechend vollautomatisch geregelt werden (Automatikbetrieb).

Handbetrieb

Einschalten:

Drucken Sie die Taste ① oder +.

Der Lüfter startet in der Stufe.

Schalten der Lüfterstufen/Intensivstufe:

1. Durch Drücken der Taste + können Sie die Lüfterstufen hochschalten bzw. die Intensivstufe® einschalten.

In der Intensivstufe wird die hochste Leistung erreicht, die nur kurzzeitig eingesetzt werden soll.

Wird die Intensivstufe nicht von Hand ausgeschaltet, wird der Lüftern nach 10 Minuten selbsttätig auf Stufe zu Rückgeschaltet.

1. Durch Drücken der Taste - können Sie Intensivstufe P ausschalten, auf die Lüfterstufen - - zurückschalten und die Dunstabzugshaube ganz ausschalten.

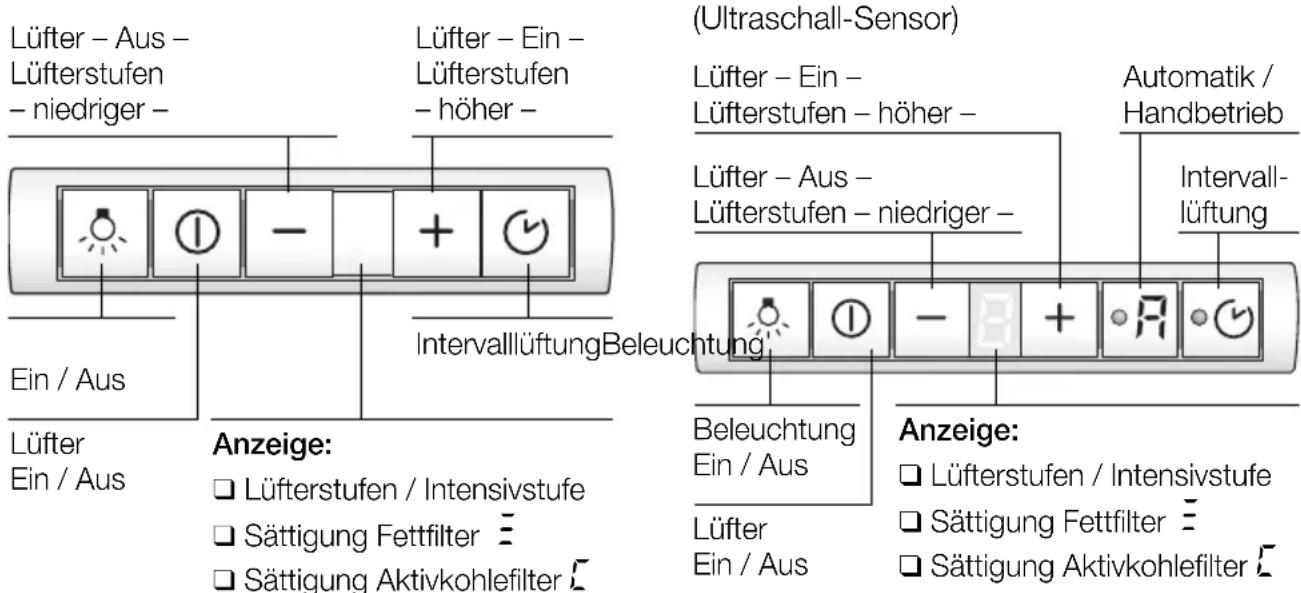

Geräte ohne Automatikbetrieb: Geräte mit Automatikbetrieb:

Umschalten auf Automatikbetrieb:

Durch Drucken der Taste R konnen Sie jederzeit von Handbetrieb auf Automatikbetrieb umschalten.

Automatikbetrieb

Einschalten:

Drucken Sie die Taste R.

Der Lüfter lauft mindestens auf Stufe.

Lüfterstufen:

Die optimale Lüfterstufe wird über einen Sensor, je nach Bedarf, automatisch geschalte.
Die Automatik arbeitet in den Stufen bis.

Intensivist:

1. Durch Drücken der Taste + können Sie die Intensivstufe P einschalten.

Der Automatikbetrieb ist ausgeschaltet.
In der Intensivstufe wird die hochste Leistung erreicht, die nur kurzzeitig eingesetzt werden soll. Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten automatisch auf die optimale Lüfterstufe darüber.

1. Durch Drücken der Taste - können Sie die Intensivstufe ausschalten.

Der Automatikbetrieb ist wieder eingeschaltet.

Umschalten auf Handbetrieb:

Durch Drücken der Taste R können Sie jederzeit von Automatikbetrieb auf Handbetrieb umschalten.

Intervallüftung

Zur Belüftung der Küche im stündlichen Interval auf kleinster Lüfterstufe, rund um die Uhr.

Einschalten:

Drücken Sie die Taste und schiben Sie den Filterauszug ein.

Der Lüfter lauft 5 Minuten in Stufe. Danach schaltet er für 55 Minuten aus. Dieseer Vorgang wiederholt sich jeder Stunde.

Ausschalten:

Drucken Sie die Taste

Ausschalten:

Das Gerät lassst sich im Hand- und Automatikbetrieb jeweils auf 2 verschiedene Arten ausschalten.

Ausschalten direkt:

Drucken Sie die Taste

Wichtig: Alle Lüfterfunktionen sind ausgeschaltet.

Ausschalten mit Lufternachlauf:

Filterauszug bis zum Anschlag einschieben. Die Lüfter laufen in der zuletzt eingeschalte ten Stufe noch ca. 10 Minuten und schalten dann aus.

Beim Ausschalten werden die Betriebsart und die Lüfterstufe gespeichert. Wird der Filterauszug wieder herausgezogen, schaltet sich die Dunstabzugshaube entsprechend wieder ein.
Ist beim Einschieben des Filterauszuges die Intensivstufe eingeschaltet, schaltet sie sich während des Nachlaufes selbst tätig zurück.
Ist die Intervalluftung eingeschaltet, arbeitet sie nach dem Nachlauf normal weiter.

Beleuchtung

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn das Gerät ausgeschaltet ist.
Ein-/Ausschalten: Taste drucken.

Einstellen der Helligkeit:

Halten Sie die Taste gestruckt, bis die gewünschte Helligkeit erreicht ist.

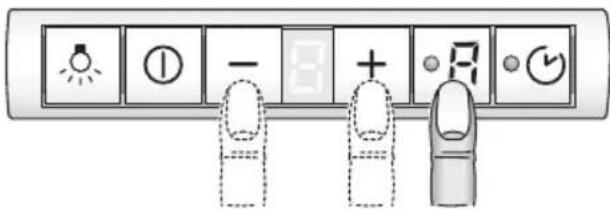

Einstellen der Empfindlichkeit der Sensorsteuerung:

1. Automatiktaste drucken und halten.
2. Durch Drücken der Taste + bzw. - wird die aktuelle Empfindlichkeit angezeigt.
   3.Jetzt konnen Sie mit der Taste ^+ bzw. die Empfindlichkeit der Sensorsteuerung verändern.

Werkseitige Einstellung: 7.
Niedrigste Einstellung:
Hochste Einstellung: 9.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sattigungsanzeige: - +

Bei Sattigung der Fettfilter ertont nach dem Ausschalten des Lufters für 6 Sekunden ein Signal und die Anzeige leuchtet. Spätestens dann sollen den Fettfilter gereinigt werden.

Reinigen der Metall-Fettfilter:

Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.

Wichtig:

Stark gesattigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettfilter in heiBer Spullauge einweichen. Danach abbursten, gut ausspelen und abtropfen lessen.

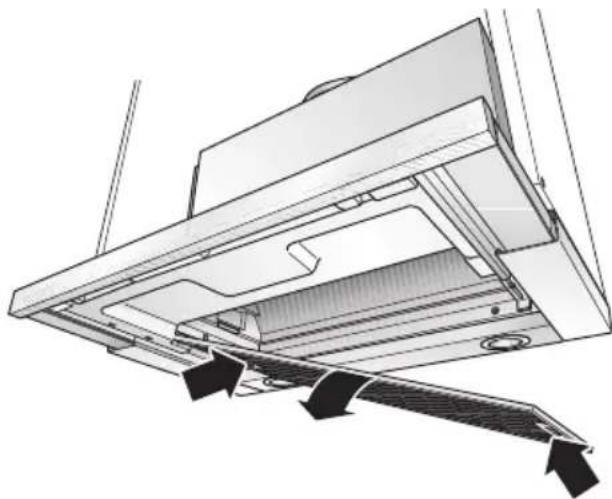

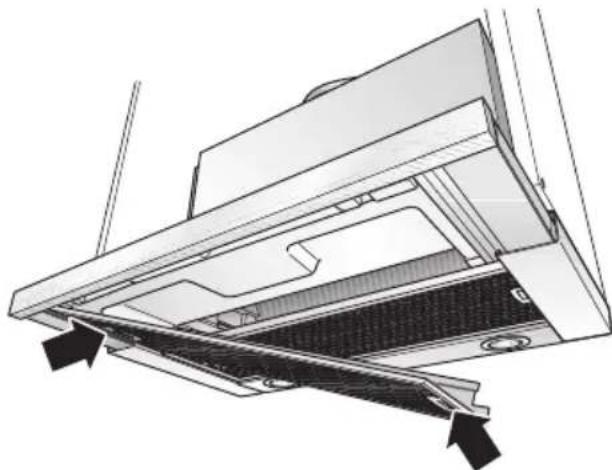

Aus- und Einbauen der Metall-Fettfilter:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Ziehen Sie den Filterauszug bis zum Anschlag aus.
2. Drücken Sie die Rasten am vorderen Fettfilter ein und nehmen Sie den Fettfilter ab.

1. Drücken Sie die Rasten am hinteren Fettfilter ein und nehmen Sie den Fettfilter ab.

1. Reinigen Sie die Fettfilter.

2. Setzen Sie die gereinigten Fettfilter wieder ein.

3. Löschen Sie die Anzeige

Drucken Sie die Taste ① mindestens 3 Sekunden.

Dann erlischt die Anzeige.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitigen Wechsel des Aktivkohlefilters wird der Brandgebung vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

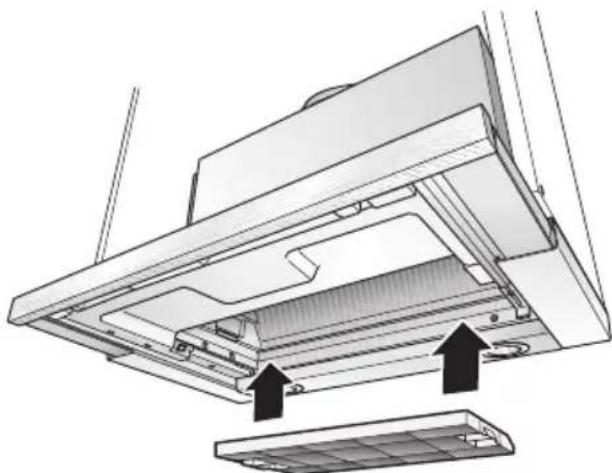

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Ausund Einbau den Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche auf beiden Seiten ein.
2. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).
3. Löschen Sie die Anzeige .

Drucken Sie die Taste ① mindestens 3 Sekunden. Dann erlischt die Anzeige

Sattigungsanzeige:

Bei Sattigung des Aktivkohlefilters ertont nach dem Ausschalten des Lufters fur 6 Sekunden ein Signal und die Anzeige leuchtet. Spätestens dann sollte der Aktivkohlefilter gewechtselt werden.

Ausbauen:

Achtung: Die Halogenlampen mussenausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Lasche auf beiden Seiten ein und behmen Sie den Aktivkohlefilter nach unten ab.

3. Wechsel des Aktivkohlefilters:

Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

1. Bauen Sie die Fettfilter ein.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflege

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Zum Reinigen der Dunstabzugshaube heiße Spullauge oder mildes Fensterputzmittel verwenden.
Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
Beim Reinigen der Fettfilter die zugänglichen Gehauseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgebung vorgebeugt und die optimale Funktion bleibt erhalten.
Die Bedientasten nur mit milder Spullauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

Verwenden Sie einen milden nicht scheuernden Edelstahrlreiniger.
Reinigen Sie nur in Schliffrichtung.
Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoffoberflächen:

Keine trockenen Tücher verwenden.
Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, saure- oder laugenhaltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.

Auswechseln der Lampen

Halogenlampen:

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
   Die Halogenlampen werden bei Betrieb sehr heiß. Auch eine Zeit nach dem Ausschalten besteht noch Verbrennungs-gefahr.
2. Nehmen Sie den Lampenring mit einem Schraubendreher oder ähnlichem ab.

1. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Solle die Beleuchtung nicht Funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

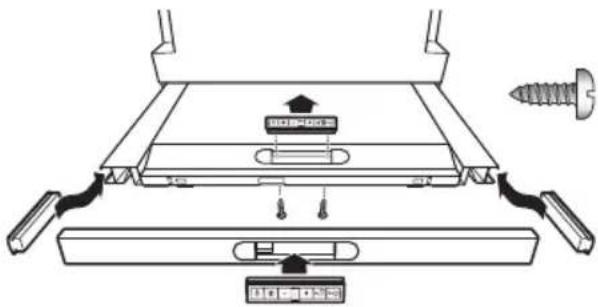

Versetzen des Bedienteiles

Sie konnen das Bedienteil von der Mitte des Filterauszuges an die linke oder rechte Seite versetzen.

Ausserdem kann das Bedienteil vorne in eine im Sonderzubehör erhältliche, oder beiliegende Griffleiste montiert werden (siehe Sonderzubehör auf der letzten Seite).

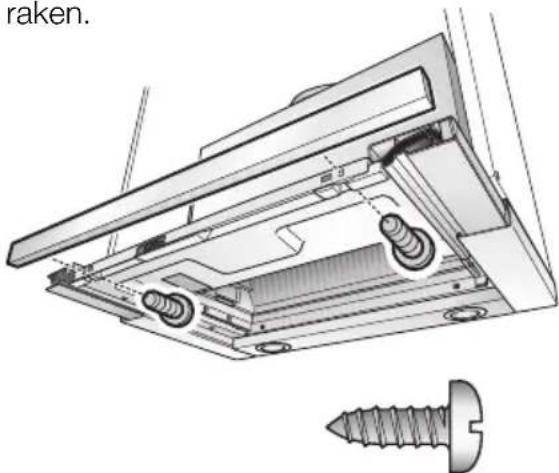

1. Losen Sie die 2 Schrauben von unten.
2. Nehmen Sie das Bedienteil ab und loseN Sie den Stecker des Bandkabels.
3. Nehmen Sie die seitliche Abdeckung am Filterauszug ab.
4. Stecken Sie den Stecker des seitlichen Bandkabels an das Bedienteil.
5. Schieber Sie das Bedienteil seitlich am Filterauszug ein.

Die Überlänge des Bandkabels mit einschieben.

1. Setzen Sie die Abdeckung in die Mitte des Filterauszuges ein und schrauben Sie die Abdeckung von unter mit 2 Schrauben an.

Einstellung der Sattigungsanzeige

Sollte die Umstellung der Betriebsart (Abluft/Umluftbetrieb) notwendig sein, muss auch die Sattigungsanzeige für die Filter entsprechend umgestellt werden (siehe Montageanleitung).

Störungen

Wenn in der Anzeige ein oder Lerscheint:

Wenn sich die Dunstabzugshaube nicht bedienen lasst:

Siehe Abschnitt „Filter und Wartung".
Fur ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten.
Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anrufitte angegeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenaum der Dunstabzugshaube zu finden.

Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzufahren sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Wichtige Hinweise

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden.
Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu Innen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.
Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist fur Abluftund Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstab-zugshaube: 430 mm, Abb. 1.
Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgebung (z. B. Funkenflug) ausgegeben kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden.
Theseinschänkung gilt nicht für Gas-Herde und Gas-Mulden.
Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto grBoer ist die MoeGlichkeit, dass sich durch aufsteigenden Wasserdampf unter an der Dunstabzugshaube Tropfen bilden konnen.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlagigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.
Es müssen die jeweils gultigen Einbauvorschriften und die Einbauhinweise der Gas-Geräthersteller beachtet werden.
Die Dunstabzugshaubearf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 300~mm
Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb.1. Bei Dunstabzugshauben mit Automatikbetrieb: 700 mm, Abb.1.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsraumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behörddlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung bestehtigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht übersritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmaerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zusückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Luftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb - mit Aktivkohlefilter - verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist der Dunstabzugshaube keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abluftrohr.
Möglichst weniger Rohrbögen.
Möglichst große Rohrdurchmesser (am besten 150 mm) und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Gerauscherhöhung.

Fur Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzufahren sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rundrohre Kurzes Abluftrohr:

Innendurchmesser mind. 120~mm längeres Abluftrohr:
Innendurchmesser mind. 150~mm

Flachkanale mussen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.
Sie sollenne keine scharfen Umlenkungen haben.
120 mm ca. 113 cm
150 mm ca. 177 cm
Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Abluft direkt nach hinten:

Ist innerhalb des Oberschrankes nur bei hohen Schranken, je nach Großdes Abluftrohres möglich.

Dazu Öffnung in der Rückwand des Oberschrankes, mit Auskerbung für Elektro-Anschlusskabel herstellen.

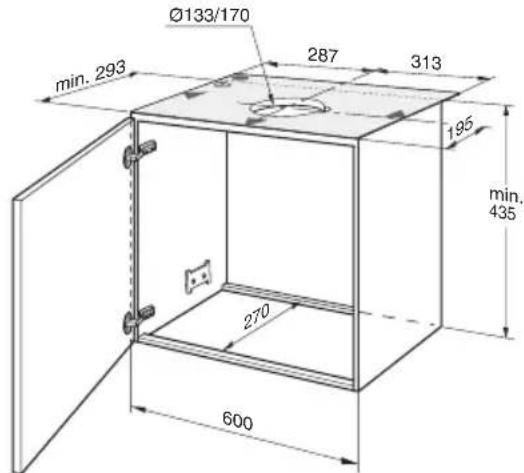

Abluft nach oben:

1. Dazu Öffnung in der Decke des Ober-schrankes, mit Auskerbung für Elektro-Anschlusskabel herstellen. Schablone Diegt bei -
2. Schrankboden - falls vorhanden - über die gesamte Breite mind. 270 mm tief ausschneiden.

Anschluss Abluftrohr 150 mm:

Abluftrohr direkt am Abluftstutzen befestigen.

Anschluss Abluftrohr 120 mm:

Beliegender Reduzierstutzen am Luftaustritt befestigen.
Locher am Luftaustritt müssen abgedachtet sein.
Abluftrohr am Reduzierstutzen befestigen.

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie auf der letzten Seite.

Vorbereiten Oberschrank

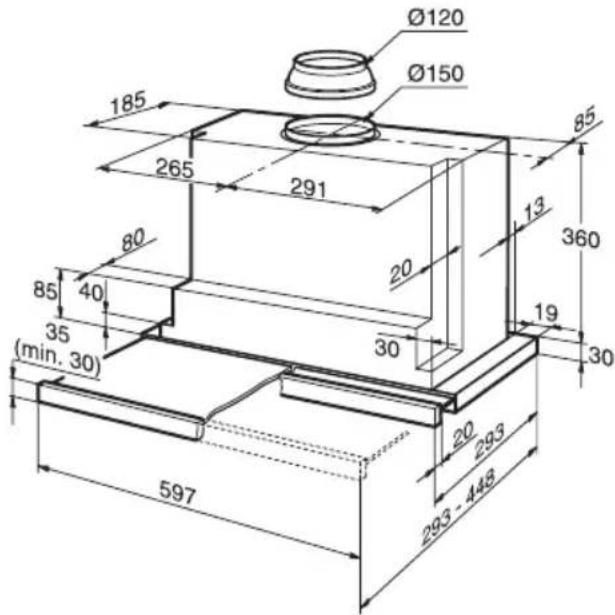

These Dunstabzugshaube ist zum Einbauen in einen Oberschrank mit folgenden Abmessungen vorgesehen:

Breite: 600 mm

Tiefe: 293 bis 350 mm

Höhe: mind. 435 mm.

Bei Schranktiefen von mehr als 293 mm kann die Dunstabzugshaube nach hinten versetzt werden, um z. B. ein Gewürzbord vor der Dunstabzugshaube zu ermögen.

Dazu die Schablone entsprechend weiter hinten anlagen.

Die Stabilität des Schrankes muss während und nach der Montage gewährleistet sein.
Auch beim Einbau am Ende der Kuchenzeile.

1. Je zwei Befestigungspunkte - rechts und links - an den Schrankinnenseiten anreiben und mit Stichel vorstehen.

Wenn gebohr wird:

2 mm - max. 10 mm tief.

Zum Anreiben der Befestigungspunkte beiliegende Schablone Dverwenden.

1. Beide Befestigungslatten anschrauben.

2. Schrank mit Tur aufhängen und ausrichten.

Auf Mindestabstand zwischen Kochstellen und Dunstabzugshaube achten! Abb.1.

Einbauinen den Oberschrank

Ausrichtung der Schranktüre kontrollieren, bei Bedarf neu einstellen.

1. Fettfilter abnehmen (siehe Gebrauchsanleitung).

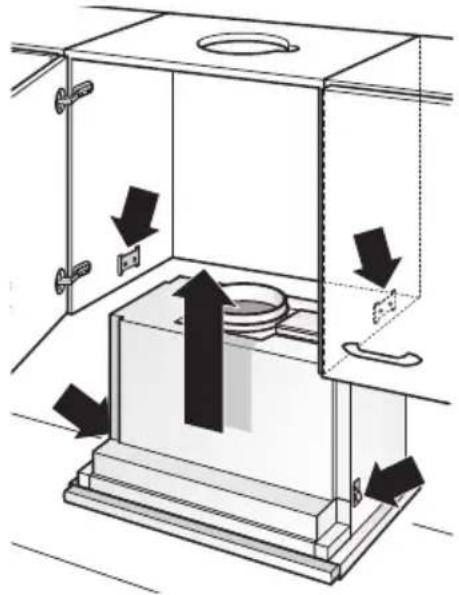

2. Dunstabzugshaube von unter in den Schrank haben, bis beiden Befestigungslaschen sichere eingerastet sind.

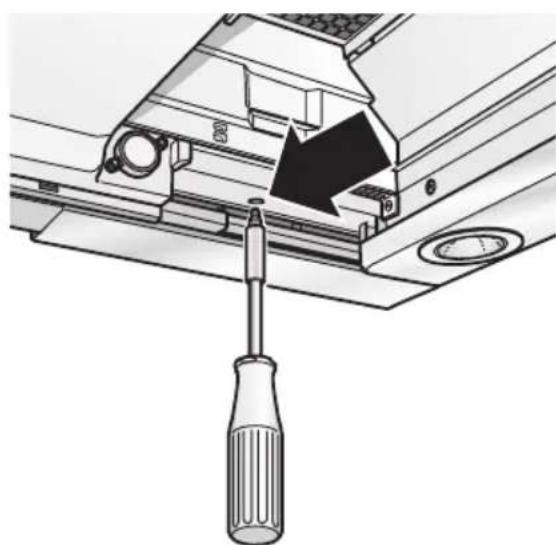

1. Mit Schraubendreher (Akkuschrauber) die beiden Befestigungsschrauben andrehen.

Dunstabzugshaube im Schrank ausrichten.
Beide Befestigungsschrauben vorsichtig festziehen.

Kontrollieren, ob die Dunstabzugshaube fest im Schrank sitzt.

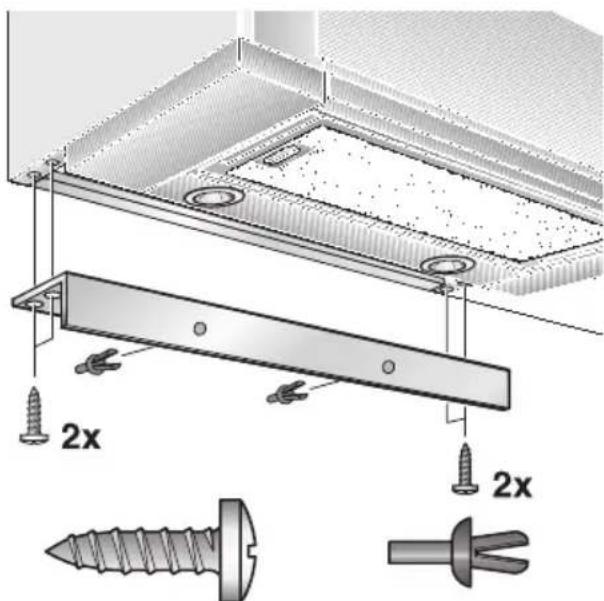

1. Wandabdeckung falls erforderlich auf das benötigte Maß kürzen (z. B. absägen).
   Wandabdeckung mit den beiliegenden Klipsen vormontieren.
   Wandabdeckung am Oberschrank festschrauben.

1. Netzanschlusskabel aus dem Schrank herausführren.
2. Rohrverbindung im Oberschrank herstellen. - Bei Bedarf Luftschlauch an der Schrankdecke befestigen -.
3. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).

Hinweis: Das Gehäuse der Dunstabzugshaube kann innerhalb des Oberschrankes verkleidet werden (z. B. mit Spanplatten).

Dabei beachten:

Der Zwischenbodenarf nicht auf das Gehäuse der Dunstabzugshaube aufgelegt werden.
Verkleidungen nicht am Gehäuse befestigen.
Zugänglichkeit für Kundendienst vorgehen.

Einbauen in den Oberschrank

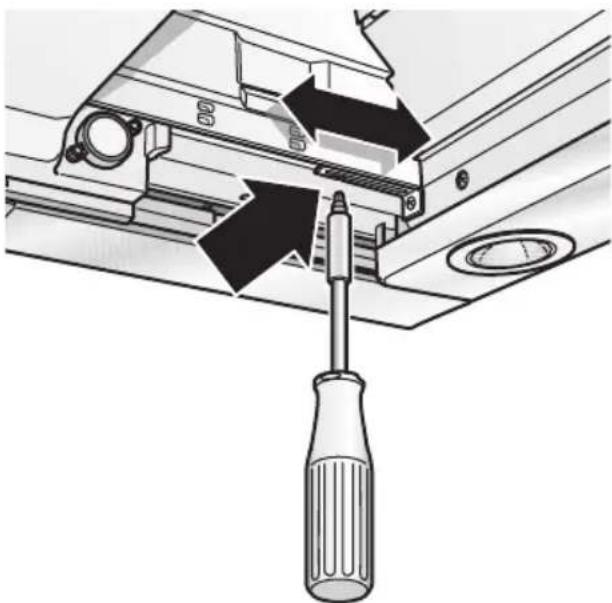

Sollte die Dunstabzugshaube im Schrank nach hinten versetzt eingebaut sein, können die Anschlage für den Filterauszug nach vorne verschoben werden.
Hierzu Schrauben lose, Anschlage verschieben und Schrauben wieder fest anziehen.

Gewicht in kg:

Abluft Umluft
13,0 13,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorehalten.

Versetzen des Bedienteils:

Siehe Gebrauchsanweisung.

Montage der Griffleiste:

An den Filterauszug muss eine Griffeiste montiert werden.

Die Griffleiste kann eine zum Kuchenmöbel passende Holzleiste, oder eine im Sonderzubehör erhältliche Griffleiste sein (siehe Sonderzubehör auf der letzten Seite).

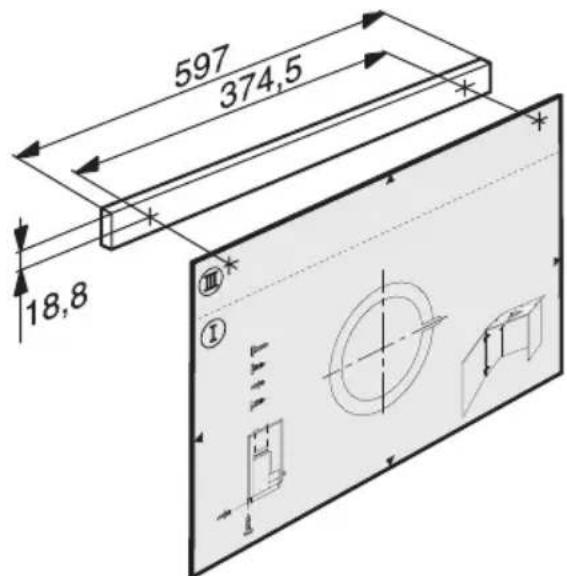

1. Mit beiliegender Schablone die Befestigungspunkte an Holzleiste anreiben und mit Stichel vorstehen. Wenn geobhrt wird: 2mm -max. 10mm tief.

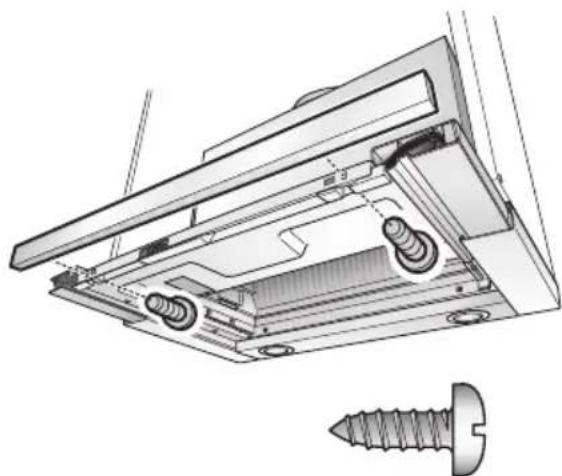

1. Griffleiste ausrichten und am Gerät festschrauben.

Das Flachbandkabel nicht einkommen.

Elektrischer Anschluss

Die Dunstabzugshaubearf Nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst zugänglich in der Naeher Dunstabzugshaube anbringen.

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen werden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenaum des Gerätes - zu finden.

Bei Reparaturen das Gerät generell stromlos machen.

Länge der Anschlussleitung: 1,30 m. Bei erforderlichem Festanschluss:

Die Dunstabzugshaubearfurdurch einenbeimzuständigenElektrizitätsVersorgungsunternehmeneingtragenenElektro-Installeur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktoffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Ausbauenaus dem Oberschrank

1. Elektrische Verbindung besteht.
2. Rohrverbindungen offen.
3. Filter ausbauen.

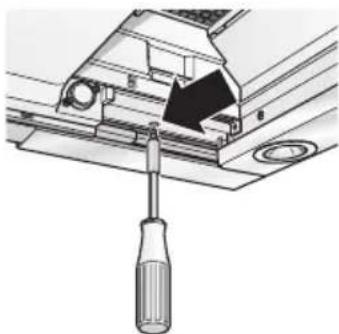

4. Befestigungsschrauben links und rechts losen, bis sich die Dunstabzugshaube nicht mehr weiter absenk.

Dunstabzugshaube beim Losen der Befestigungsschrauben nicht anheben.

1. Dunstabzugshaube kurz anheiten bis die Befestigungslaschen ausrasten und das Gerät nach unten absenken.

Befestigungsschrauben konnen überstehen. Beim Anheiten der Dunstabzugshaube den Filterauszug nicht mit Gewalt einschieben.

1. Vorbereiten für erneuten Einbau: Befestigungsschrauben links und rechts eindreten, bis die Laschen seitlich ausgeschwenkt sind.

Umstellen Abluft - Umluftbetrieb

Umstellung der elektronischen Steuerung auf Umluftbetrieb:

Serienmäßige Einstellung ist Abluftbetrieb.
Die Dunstabzugshaube muss angeschlossen und ausgeschaltet sein.

1. Taste drücken und halten.
2. Taste ca. 3 Sekunden drucken.

In der Anzeige erscheint ein.

1. Tasten loslassen.
   Die Anzeige erlischt nach kurzer Zeit.

Zurückstellen auf Abluftbetrieb:

1. Wiederholen Sie den Vorgang.
   In der Anzeige entscheidt ein.
2. Tasten loslassen.
   Die Anzeige erlischt nach kurzer Zeit.

Description de l'ordinateil

Onder de afzuigkap nicht flamberen.

Omschakelenaarautomatische bediening:

Automatische bediening

Inschakelen:

Druk op de toets R.

Als de afzuigkap nicht kan worden bediend:

A De platte kabel mag nicht bekneld raken.

Siemens-Info-Line (Mo. - Fr.: 8.00 - 18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!
