MANUAL DE UTILIZADOR KSV36AI30 BOSCH

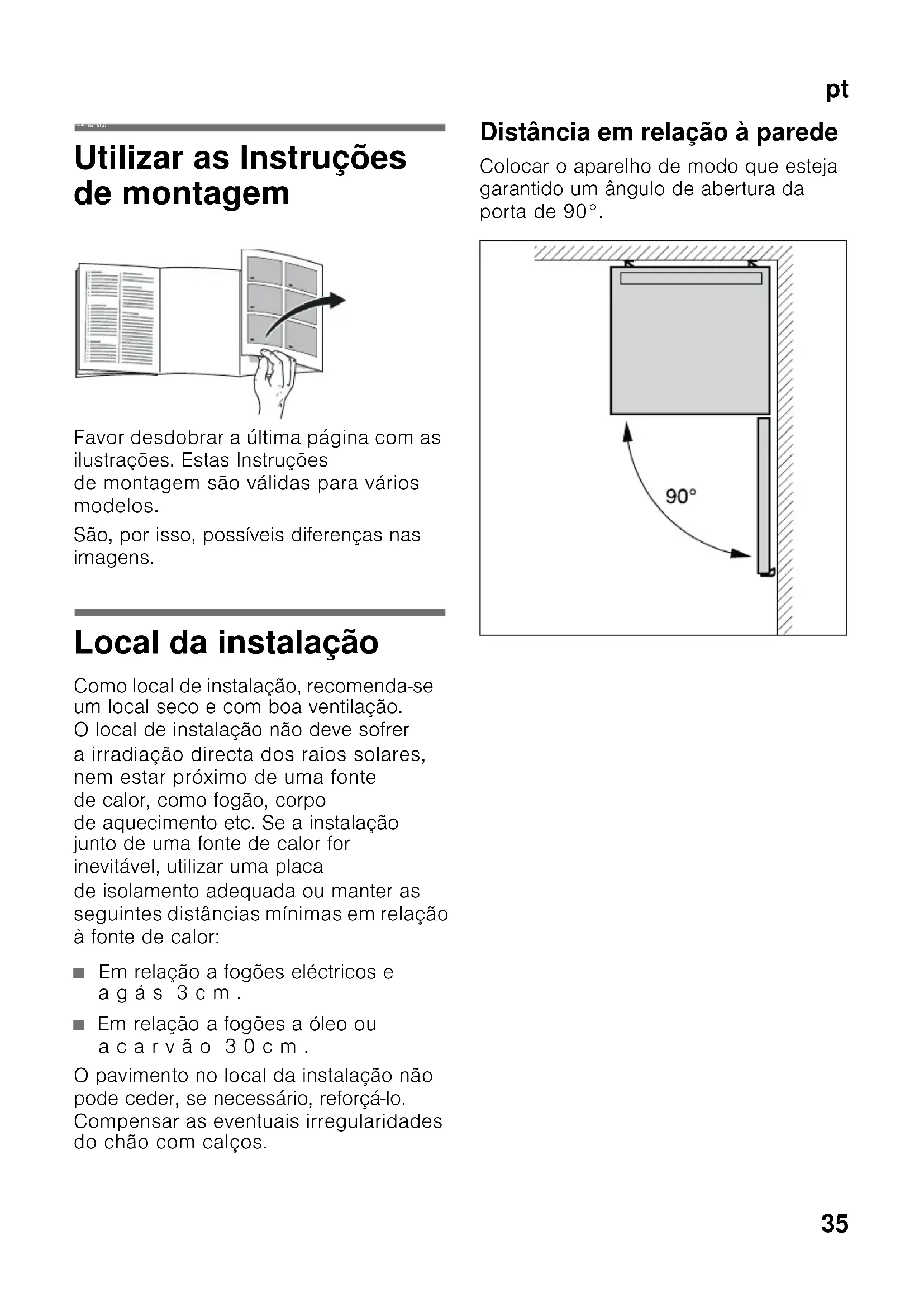

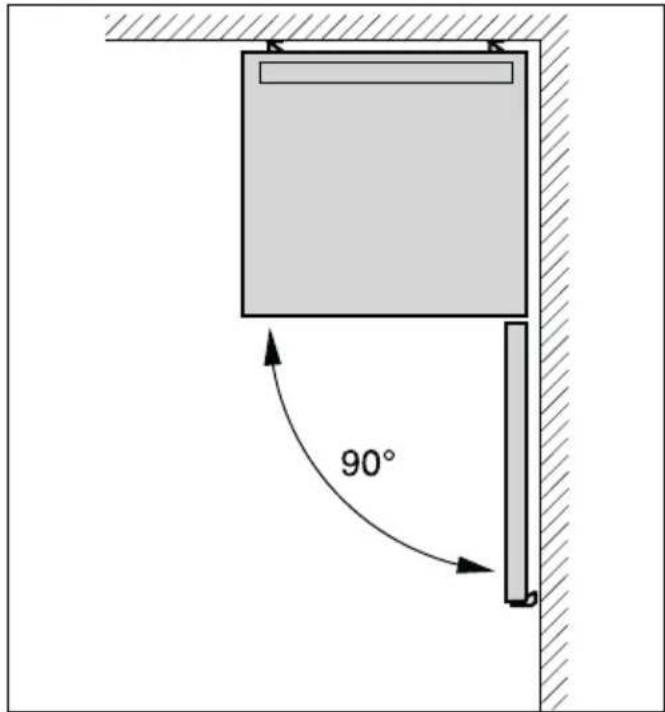

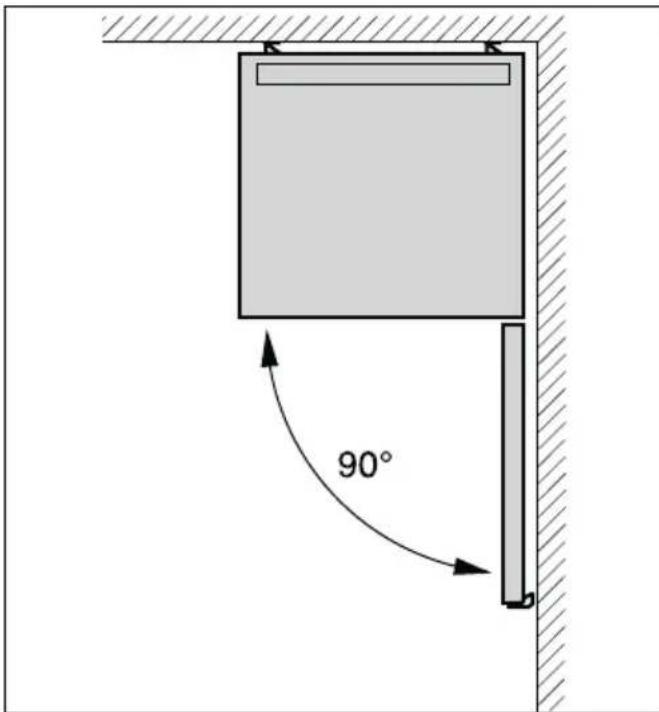

ptÍn dice ptIn struções de montagem Ap ar el ho S ol o Utilizar as Instruções de montagem Favor desdobrar a última página com as ilustrações. Estas Instruções de montagem são válidas para vários modelos. São, por isso, possíveis diferenças nas imagens. Local da instalação Como local de instalação, recomenda-se um local seco e com boa ventilação. O local de instalação não deve sofrer a irradiação directa dos raios solares, nem estar próximo de uma fonte de calor, como fogão, corpo de aquecimento etc. Se a instalação junto de uma fonte de calor for inevitável, utilizar uma placa de isolamento adequada ou manter as seguintes distâncias mínimas em relação à fonte de calor: ■ Em relação a fogões eléctricos e agás 3cm. ■ Em relação a fogões a óleo ou acarvão 30cm. O pavimento no local da instalação não pode ceder, se necessário, reforçá-lo. Compensar as eventuais irregularidades do chão com calços. Distância em relação à parede Colocar o aparelho de modo que esteja garantido um ângulo de abertura da porta de 90°.pt

Instalação dos aparelhos um ao lado do outro Fig. 2 Ter atenção, durante a instalação dos dois aparelhos, para que o frigorífico fique à esquerda e o congelador àdireita. A parede lateral direita do frigorífico é ligeiramente aquecida. Isto evita a formação de água de condensação entre os aparelhos. Montagem dos suportes distanciadores Fig. 3

1. No lado direito do frigorífico, limpar

bem a gordura do local de colagem, utilizando benzina ou álcool.

2. Colar os suportes distanciadores em

todos os quatro cantos, cada um a uma distância de 5 cm às arestas laterais para que esteja assegurada uma distância mínima entre os aparelhos. Indicação Pode adquirir um conjunto de ligação através do seu vendedor. Alteração do sentido de abertura da porta (se necessário) Recomendamos que a alteração do sentido de abertura da porta seja efectuada pelos nossos Serviços Técnicos. Junto dos Serviços Técnicos poderá saber quais os custos da alteração do sentido de abertura da porta. ã=Aviso Durante a alteração do sentido de abertura da porta o aparelho não pode estar ligado à corrente eléctrica. Desligar, primeiro, a ficha da tomada. Para não danificar a parte traseira do aparelho, colocar por baixo material almofadado em quantidade suficiente. Deitar, cuidadosamente, o aparelho sobre a parte de trás. Alterar o sentido de abertura da porta, pela sequência dos números. Fig. 1 Indicação Se o aparelho for assente pela parte trazeira, o distanciador da parede não pode ser montado.pt

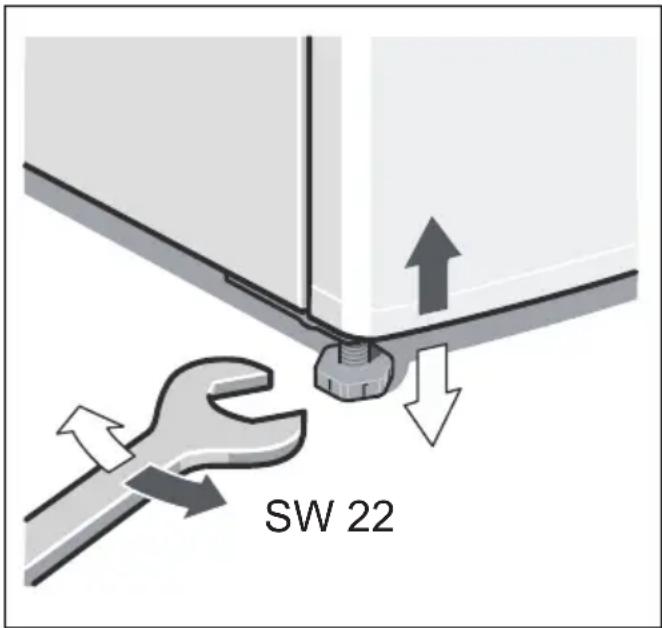

Alteração da localização do puxador da porta (se necessário) Fig. 4 Alterar a localização do puxador da porta, pela sequência dos números. Montar o distanciador da parede Fig. 5 Se existente: Montar o distanciador em relação à parede, para atingir o consumo de energia indicado para o aparelho. Uma distância reduzida em relação à parede não limita o aparelho quanto ao seu funcionamento. O consumo de energia pode sofre uma alteração insignificante. Alinhar o aparelho Colocar o aparelho no local previsto e alinhá-lo. Depois de instalado, o aparelho tem que ficar firme e nivelado. As irregularidades no chão devem ser compensadas através dos dois pés roscados existentes na parte frontal do aparelho. Para ajustar os pés roscados, utilizar uma chave de parafusos. Indicação O aparelho tem que ficar na vertical. Alinhar o aparelho com a ajuda de um nível de bolha de ar. SW 22el
