GEBRUIKSAANWIJZING KSV36AI30 BOSCH

nl Montagevoorschrift

Vrijstaand apparatus

Montagehandleiding gebruiken 17

Dejuisteplaats 17

Apparaten naast elkaar opstellen .... 18

Verwisselen van de deurophanging. 18

Deurgreep verwisselen 19

Wandafstandhousermonteren 19

Apparaat horizontal zetten 19

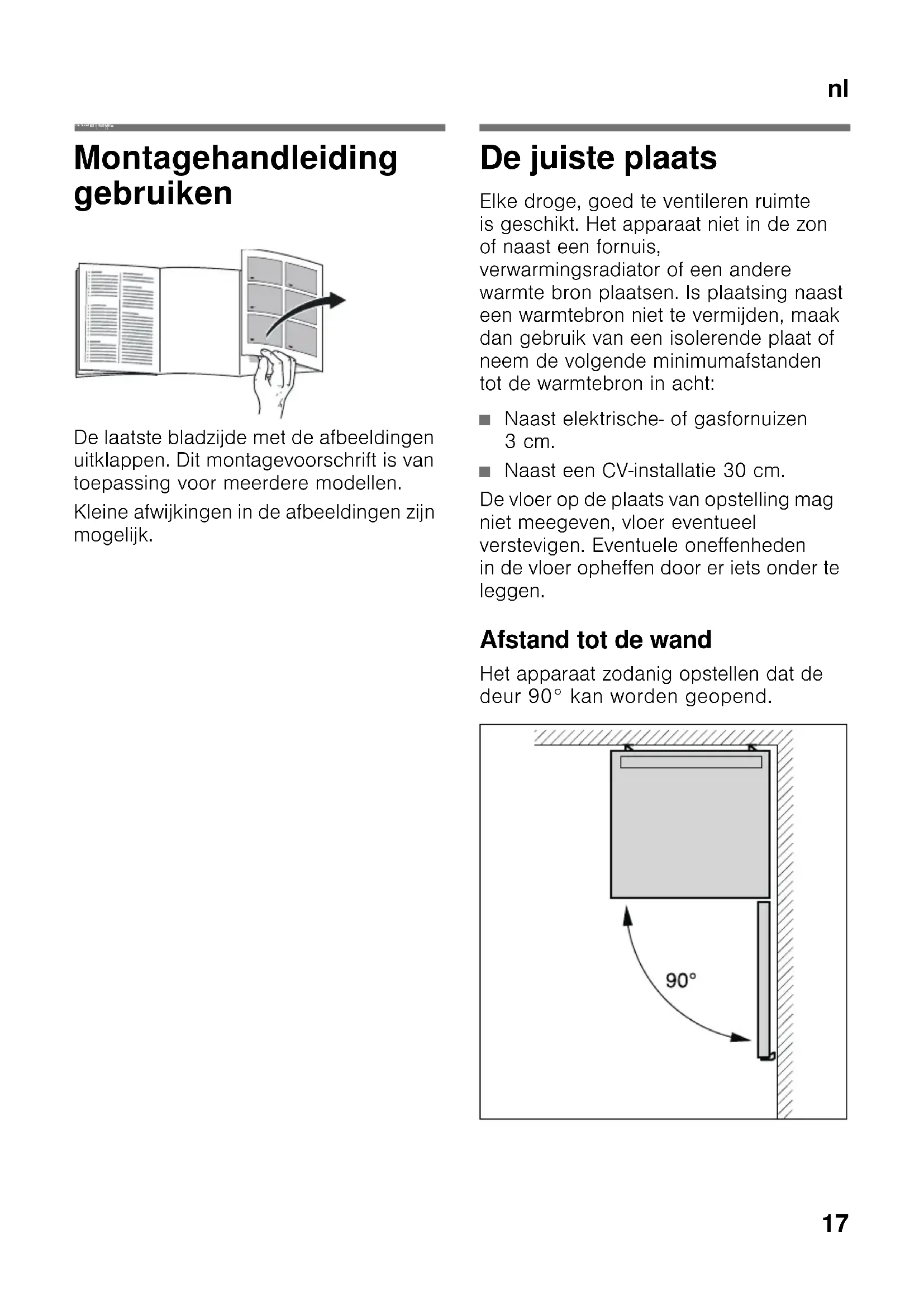

Montagehandleiding gebruiken

De LASTE bladzijde met de afbeeldingen uitklappen. Dit montagevoorschrift is van toepassing voor meerere modellen.

Kleine awijkingen in de afbeeldingen zijn möglichk.

De juiste plaats

Elke droge, goed te ventileren ruimte is geschikt. Het apparaat Niet in de zon of naast een fornuis, verwarmingsradiator of een andere warmte bron plaatsen. Is plaatsing naast een warmtebron Niet te vermijden, maak dan gebruik van een isolerende plank of neem de volgende minimumafstandent tot de warmtebron in acht:

Naast elektrische- of gasfornuizen 3 cm.
Naast een CV-installatie 30~cm

De vloer op deplaats van opstelling mag Niet meegeven, vloer eventueel verstevigen. Eventuele oneffenheden in de vloer opheffen door eriets onder te leggen.

Afstand tot de wand

Het apparaat zodanig opstellen dat de deur 90^ kan worden geopend.

Apparaten naast elkaar opstellen

Afb. 2

Zorg er bij het opstellen van twee apparaten voor dat de koelkast links staat en de diepvriezer rechts.

De rechter zichwand van de koelkast wordenlicht verwarmd. Waardoor de vormingvan condenswater:tussen de apparatenwordt voorkomen.

Afstandholders monteren

Afb. 3

1. Op de rechterzijde van de koelkast de lijmplekken ontvetten met wasbenzine of spiritus.
2. Op alle vier de hoeken een afstandshouder vastlijmen op 5 cm afstand van de zijkanten, om een minimumafstand tussen de apparaten te waarborgen.

Aanwijzing

Een verbindingsset is verkrijgbaar bij uw leverancier.

Verwissen van de deurophanging

(indien nodig)

Wij raden u aan de deurophanging doo.
de Servicedienst te latent verwisselen. De
kosten voor het verwisselen van de
deuraanslagUNTuopvragen bij de
Servicedienst in uw regio.

! Waarschuwing

Tijdens het verwisselen van de deurophanging mag het apparaat Niet op het elektriciteitsnet� aangesloten. Eerst de stekker uit het stopcontact trekken. Leg voldoende zicht materiaal op de grond, om te voorkomen dat de achechterkant van het apparaat beschadigd raakt. Het apparaat voorzichtig op� rug leggen.

Verwissel de deuraanslag in de volgorde van de cijfers. Afb. 1

Aanwijzing

Wanner het apparaat op de rug worden gelegd, mag de wandafstandhouser nicht gemonteerd zich.

Deurgreep verwisselen

(indien nodig)

Afb 4

Verwissel de deurgreep in de volgorde van de cijfers.

Wandafstandhouser monteren

Afb. 5

Indien aanwezig:

Wandafstandhouser monteren om de geplande energiaopname van het apparaat te bereiken. Een Kleinere afstand tot de muur heeft geen nadelige invloed op de werkung van het apparaat. De energiaopname kan dan weliets veranderen.

Apparaat horizontal zetten

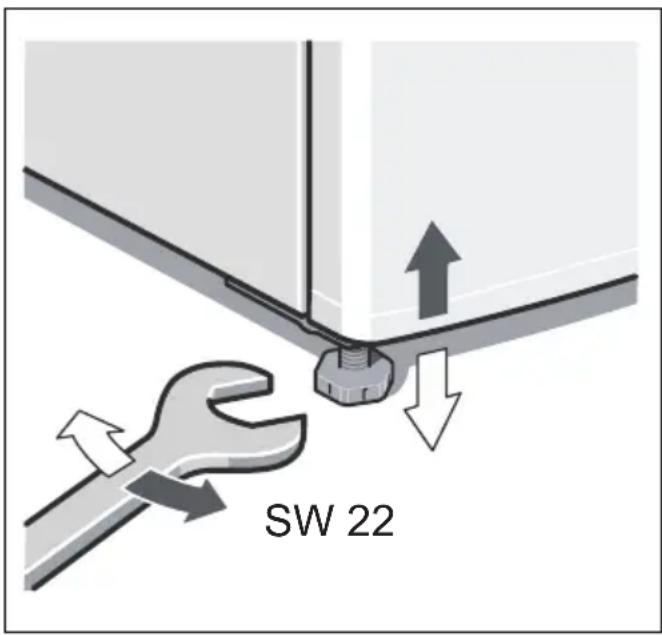

Het apparaat op de waarvoor bestemde plaats zetten en stellen. Het apparaat moet waterpas en stevig op de vloer staan. Oneffenheden in de vloer d.m.v. de twee schroefvoetjes aan de voorkant opheffen. Om de schroefvoetjes te verstellen een steeksleutel gebruiken.

Aanwijzing

Het apparaat要去loodrecht staan. Zet het apparaat in de juiste stand met behulp van een waterpas.
