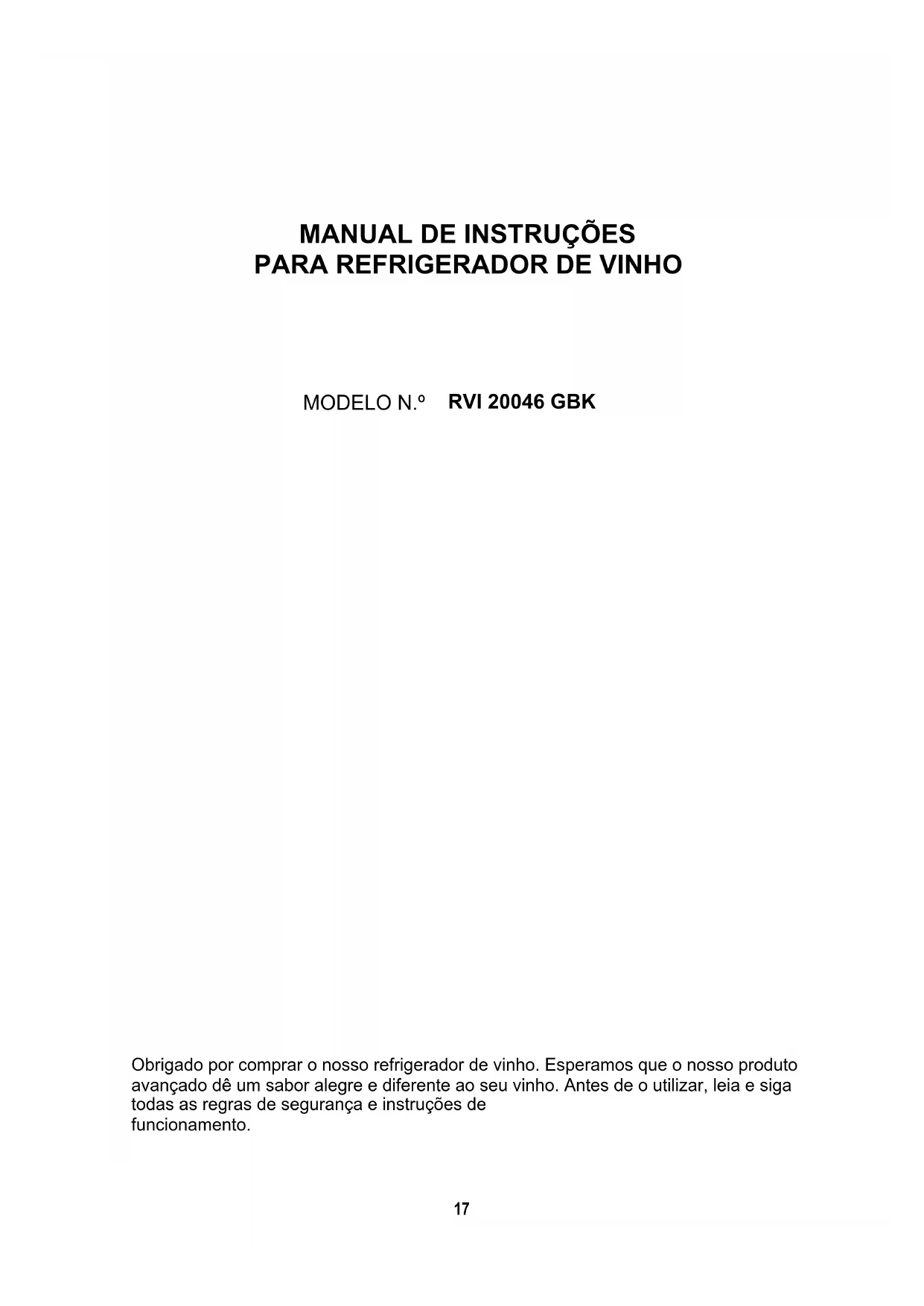

MANUAL DE UTILIZADOR RVI 20046 GBK TEKA

Obrigado por comprar o nosso refrigerador de vinho. Esperamos que o nosso produto avançado dê um sabor alegre e diferente ao seu vinho. Antes de o utilizar, leia e siga todas as regras de segurança e instruções de funcionamento. 17AVISO! Para evitar danos na vedação da porta, certifique-se que a porta está completamente aberta antes de puxar prateleiras para fora do compartimento da calha. O aparelho deve ser posicionado de modo a que a ficha seja acessível. Liberte o cabo elétrico. Mova o seu armário para a localização final. Não mova o armário enquanto este estiver carregado com vinho. Isto pode distorcer o corpo. A garrafeira deve ser instalada num local adequado, a fim de evitar tocar no compressor com as mãos. As crianças devem ser supervisionadas para assegurar que não brincam com o aparelho.

Se o cabo de alimentação estiver danificado, o mesmo tem de ser substituído pelo fabricante ou pelo respetivo agente de manutenção ou por pessoas com qualificações similares, de modo a evitar perigos. Este aparelho pode ser utilizado por crianças com idade a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimento, caso estejam sob supervisão ou não brinquem com o aparelho. A limpeza e a manutenção por parte do utilizador não deverão ser feitas por crianças que não estejam sob supervisão. Para evitar a contaminação do vinho, respeite as seguintes instruções: – Evite abrir a porta durante longos períodos de tempo, visto que pode causar um aumento significativo da temperatura nos compartimentos do aparelho. – Limpe regularmente as superfícies que podem entrar em contacto com as garrafas e os sistemas de drenagem acessíveis. – Se o aparelho de refrigeração ficar vazio durante longos períodos de tempo, certifique-se que o desliga, descongela, limpa, seca e que deixa a porta aberta, a fim de evitar o desenvolvimento de bolor dentro do aparelho. – AVISO: Mantenha as aberturas de ventilação, no corpo do aparelho ou na estrutura integrada, sem obstruções. – AVISO: Não use dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, além dos recomendados pelo fabricante. – AVISO: Não danifique o circuito do refrigerante. – AVISO: Não use aparelhos elétricos no interior dos compartimentos de armazenamento de vinho do aparelho, a não ser que sejam do tipo recomendado pelo fabricante. Não guarde substâncias explosivas, como embalagens de aerossóis com um combustível inflamável, neste aparelho. Este aparelho destina-se a ser utilizado em ambiente doméstico e aplicações similares, como, por exemplo – áreas de cozinha para pessoal em lojas, escritórios e outros ambientes de trabalho; – em casas de campo e por clientes em hotéis, motéis e outros ambientes de tipo residencial; – em ambientes como pousadas; – em catering e aplicações similares sem ser de retalho. –AVISO: Para evitar riscos causados pela instabilidade do aparelho, este deve ser fixado de acordo com as instruções.

AVISO Para reduzir o risco de incêndios, choques elétricos ou ferimentos ao utilizar o seu aparelho, siga estas precauções básicas:

Leia todas as instruções antes de utilizar o refrigerador de vinho. PERIGO ou AVISO: Risco de entalamento de crianças. O entalamento e asfixia de crianças não são problemas do passado. Os aparelhos abandonados ou que vão para o lixo continuam a ser perigosos, mesmo que “só fiquem na garagem alguns dias”. Antes de deitar fora o seu refrigerador de vinho antigo: Remova a porta. Deixe as prateleiras no lugar para que as crianças não acedam facilmente ao interior. Nunca permita que as crianças usem, brinquem ou entrem para dentro do aparelho. Nunca limpe as peças do aparelho com líquidos inflamáveis. Os fumos podem causar um risco de incêndio ou explosão. Não armazene nem utilize gasolina ou outros vapores e líquidos inflamáveis nas proximidades deste ou de qualquer outro aparelho. Os fumos podem causar um risco de incêndio ou explosão. Se o refrigerante destes aparelhos for R600a, não devem ser colocados artigos inflamáveis ou explosivos dentro ou perto do armário, para evitar causar um incêndio ou explosão.

Guarde estas instruções

Este aparelho de refrigeração não é adequado para congelar alimentos.

19INSTRUÇÕES DE INSTALAÇÃO

Antes de utilizar o seu Refrigerador de Vinho Remova a embalagem exterior e interior. Antes de ligar o refrigerador de vinho à fonte de energia, deixe-o numa posição vertical durante, aproximadamente, 2 horas. Isto reduz a possibilidade de avarias no sistema de refrigeração causadas pelo manuseamento durante o transporte. Limpe a superfície interior com um pano suave e água morna. Este aparelho destina-se a ser utilizado em ambiente doméstico e aplicações similares, como, por exemplo – áreas de cozinha para pessoal em lojas, escritórios e outros ambientes de trabalho; – em casas de campo e por clientes em hotéis, motéis e outros ambientes de tipo residencial; – em ambientes como pousadas; – em catering e aplicações similares sem ser de retalho. Ao eliminar o seu aparelho, escolha um local de eliminação autorizado. Instalação do Refrigerador de Vinho Este aparelho foi concebido para ser colocado em coluna (totalmente encastrado) (Consulte a localização do autocolante na parte de trás deste aparelho). Este aparelho destina-se exclusivamente ao armazenamento de vinho. Coloque o seu refrigerador de vinho num pavimento suficientemente forte para o suportar quando estiver completamente carregado. Este aparelho utiliza um refrigerante inflamável. Portanto, nunca danifique a tubagem de refrigeração durante o transporte. Coloque o refrigerador de vinho longe da luz solar direta e de fontes de calor (fogão, aquecedor, radiador, etc.). A luz solar direta pode afetar o revestimento acrílico e as fontes de calor podem aumentar o consumo elétrico. As temperaturas ambientes extremamente frias também podem causar um mau funcionamento do aparelho. Evite colocar o aparelho em áreas húmidas. Ligue o refrigerador de vinho a uma tomada de parede aterrada, exclusiva e devidamente instalada. Não corte nem remova, em circunstância alguma, o terceiro terminal (à terra) do cabo de alimentação. Quaisquer questões relativas à alimentação e/ou ligação à terra devem ser dirigidas a um eletricista certificado ou a um Centro de Serviço de Produtos Autorizado. Atenção Armazene o vinho em garrafas seladas; Não sobrecarregue o refrigerador de vinho; Não abra a porta a não ser que seja necessário; Não cubra as prateleiras com papel de alumínio ou qualquer outro material de prateleira que possa impedir a circulação do ar; Se o refrigerador de vinho for armazenado, sem ser utilizado, durante longos períodos de tempo, sugere-se que, depois de o limpar com cuidado, deixe a porta entreaberta para permitir a circulação do ar dentro do aparelho, de forma a evitar a possível formação de condensação, bolor ou odores. Limites da Temperatura Ambiente Este aparelho foi concebido para funcionar às temperaturas ambiente especificadas pela sua classe de temperatura, marcada na placa de classificação. Classe Símbolo Intervalo das temperaturas ambiente (

﹢16 a﹢43 Substitua a fonte de luz (apenas LED) por um profissional Este produto contém uma fonte de luz da classe de eficiência energética G. UTILIZAR O SEU REFRIGERADOR DE VINHO E DEFINIR O CONTROLO DA TEMPERATURA Instrução do Sistema de Controlo

“Janela de visualização LED” Indica a temperatura definida no compartimento superior. “Janela de visualização LED” Indica a temperatura definida no compartimento inferior. Botão “ ” Para definir a temperatura do compartimento superior. Botão “ ” Para definir a temperatura do compartimento inferior. Botão “ ” Para controlar a luz interna, ligar/desligar. (Ao premir este botão, a luz liga-se e não é controlada pela porta. Ao premir este botão novamente, a luz desliga-se e é controlada pela porta.) NOTA: Depois de desligar a luz, a luz LED demora 3 segundos a apagar-se completamente. Botão “ ” Para controlar este aparelho, ligar/desligar. (Ao premir este botão, a energia liga-se. Prima este botão novamente durante 3 segundos e a energia desliga-se.) Definir os Controlos de Temperatura Ao premir o botão “ ” ou “ ”, o sistema entrará automaticamente no modo de configuração no compartimento superior ou inferior. O LED irá piscar e apresentar a temperatura definida. Prima o botão uma vez e a temperatura irá diminuir ou aumentar 1 ºC. Quando for excedido o valor mínimo que pode ser estabelecido, passará automaticamente para o valor de temperatura ajustável mais elevado. Depois de deixar de premir o botão durante 5 segundos, o número do LED irá deixar de piscar, voltando depois a apresentar a temperatura do compartimento superior e inferior. Se quiser revelar a temperatura real, prima e mantenha o botão " " ou " " premido durante 3 segundos, o LED irá piscar e apresentar a temperatura real. Depois de deixar de premir o botão durante 5 segundos, o número do LED irá deixar de piscar, voltando depois a apresentar a temperatura definida. Compartimento superior: A definição de temperatura pode ser ajustada de 5°C a 10°C. Compartimento inferior: A definição de temperatura pode ser ajustada de 10°C a 18°C. Luz interna De forma a reduzir o consumo de energia, a luz LED dentro deste refrigerador de vinho 21apaga-se automaticamente quando a porta é fechada. Se preferir que a luz LED permaneça acesa continuamente, isto também é possível. Prima e mantenha o botão “ ” premido durante 5 segundos e o visor apresentará “LP”. Após 4 segundos, o visor voltará ao normal e a luz permanecerá acesa até que seja apagada manualmente. Se desejar voltar atrás e conservar energia (recomendado), prima o botão “ ” durante 5 segundos e o visor apresentará “LF”. Após 4 segundos, o visor voltará ao normal e a luz apagar-se-á automaticamente ao fim de 10 minutos (a luz passa a acender-se quando a porta for aberta e a apagar-se quando a porta for fechada). Nota Se o aparelho for desligado da ficha, perder a ligação à energia ou for desligada, deve esperar entre 3 a 5 minutos antes de o reiniciar. Se a tentar reiniciar antes deste tempo, o refrigerador de vinho não se ligará. Quando utilizar o refrigerador de vinho pela primeira vez ou o reiniciar depois de estar desligado durante um longo período de tempo, é possível que exista uma variação de alguns graus entre a temperatura que selecionar e a temperatura indicada no mostrador LED. Isto é normal e deve-se à duração do tempo de ativação. Depois de o refrigerador de vinho estar em funcionamento durante algumas horas, tudo voltará ao normal. Instrução da Função Função de Recordar a Temperatura Em caso de uma interrupção da energia, o refrigerador de vinho pode recordar as definições de temperatura anteriores e, quando a energia for recuperada, a temperatura do refrigerador volta à mesma definição de temperatura quando se verificou o corte de energia. Alarme de Porta Aberta Quando se esquecer de fechar a porta ou a porta não for completamente fechada, o alarme soa ao fim de 1 minuto. Feche a porta completamente e evite que a temperatura aumente. Alarme de Temperatura Se a temperatura interna for superior a 23 °C, é apresentado “HI” no visor e o alarme soa continuamente durante uma hora. Isto informa-o que a temperatura interna é demasiado alta, verifique a razão. Se a temperatura interna for inferior a 0 °C, é apresentado “LO” no visor e o alarme e o indicador de avaria acendem-se ao mesmo tempo. Diagrama de Armazenamento De acordo com a configuração real do seu produto, verifique o diagrama de armazenamento relativo. Sem caixa Humid Com caixa Humid A configuração que poupa mais energia requer que as prateleiras sejam colocadas no produto, consulte as imagens acima.

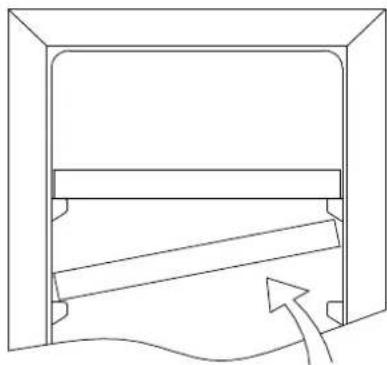

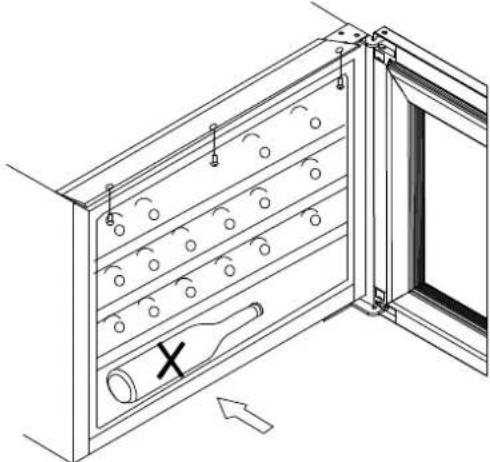

3s 3s Para evitar danos na vedação da porta, certifique-se que a porta está completamente aberta antes de puxar prateleiras para fora do compartimento da calha. Para um acesso fácil ao conteúdo de armazenamento, deve puxar as prateleiras aproximadamente 1/3 para fora do compartimento da calha. No entanto, este aparelho foi concebido com um entalhe em cada lado das prateleiras, de forma a prevenir a queda de garrafas. Consulte a seguinte instrução para substituir as prateleiras com um método diferente. Para encaixar ou remover a prateleira, ao remover qualquer uma destas prateleiras do compartimento da calha, incline a prateleira de acordo com o diagrama e puxe-a para fora, ou empurre-a para dentro até que esta fique bem assente nos suportes.

Atenção ao colocar as garrafas de vinho Estas prateleiras foram concebidas com ranhuras côncavas, pelo que as garrafas de vinho altas também podem ser armazenadas transversalmente nas prateleiras de madeira. Como alterar a abertura da porta Este aparelho tem portas reversíveis, mas é entregue com a porta que abre para a esquerda. Siga as instruções abaixo para a alterar de modo a que abra para a direita. (1) Dobradiça superior (2) Interruptor da luz da porta (3) Placa de localização (4) Suporte (5) Dobradiça inferior 23Mova o aparelho e coloque-o a uma altura de cerca de 200 mm para apoiar o armário; isto é utilizado para deixar o espaço para a porta, porque esta é maior do que o armário. 1. Abra a porta a um ângulo de 90 graus. Remova 4 parafusos e a dobradiça superior (1) no canto superior esquerdo do armário e, depois, remova a porta do armário e coloque-a num local seguro (Fig. 1); 2. Remova o interruptor da luz da porta (2) com 2 parafusos da parte inferior central da porta e, depois, reinstale o interruptor da luz da porta (2) com 2 parafusos da direção oposta, ou seja, da parte superior central da porta (Fig. 2); 3. Remova a placa de localização (3) com parafusos do canto inferior direito da porta e, depois, instale a placa de localização com parafusos da direção diagonal (canto superior direito da porta) (Fig. 2); 4. Incline o refrigerador de vinho 45 graus, remova os parafusos e a dobradiça inferior (5) no canto inferior direito do armário. Remova os parafusos e o suporte (4) no canto inferior esquerdo do armário e, depois, instale o suporte (4) no canto inferior direito do armário. (Fig. 3/4); 5. Instale a dobradiça superior (1) no canto inferior esquerdo da porta. (Fig. 4); 6. Rode a porta a 180 graus (Fig. 5); 7. Instale a dobradiça inferior (5) com parafusos no canto superior esquerdo do armário e alinhe a porta com o armário (Fig. 6);

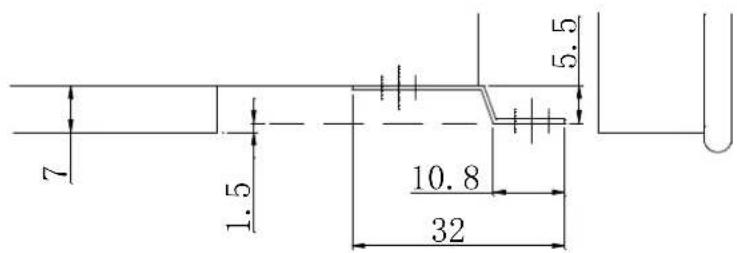

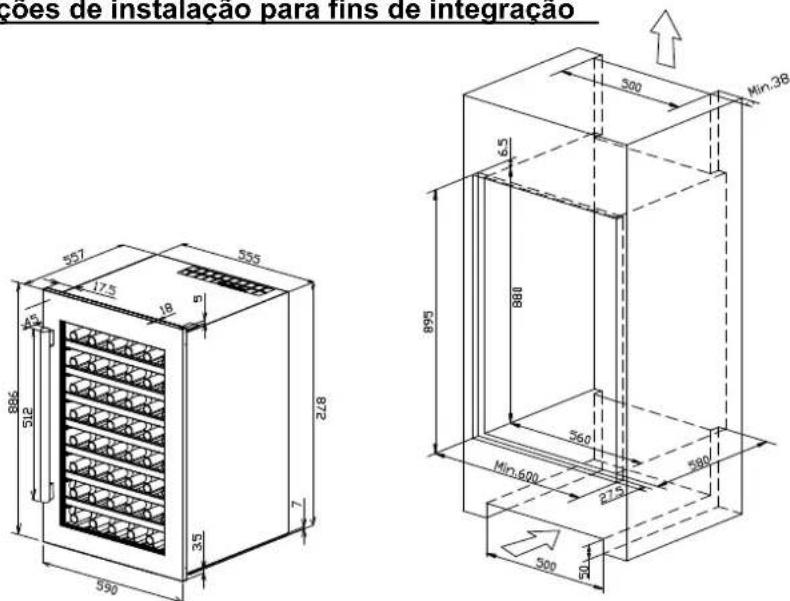

5 Especificações de instalação para fins de integração

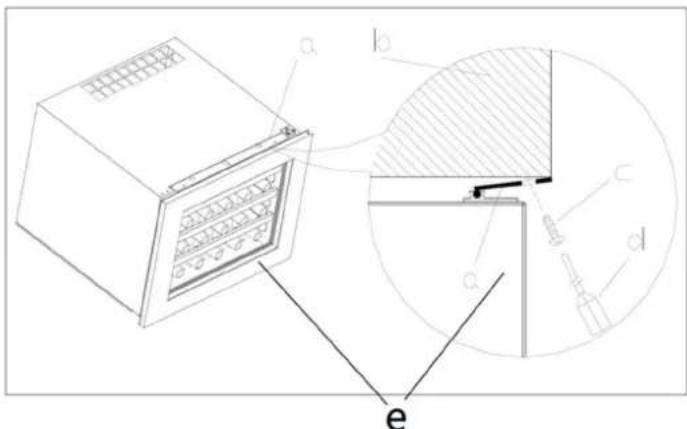

1. Depois de instalado o refrigerador de vinho no refrigerador de vinho de cozinha, ajuste o

bloqueio limitado (a) perto do refrigerador de vinho de cozinha (b)

2. Fixe os 3 parafusos através da preensão do parafuso do bloqueio limitado (a) no

refrigerador de vinho de cozinha (b), consulte a figura abaixo para referência.

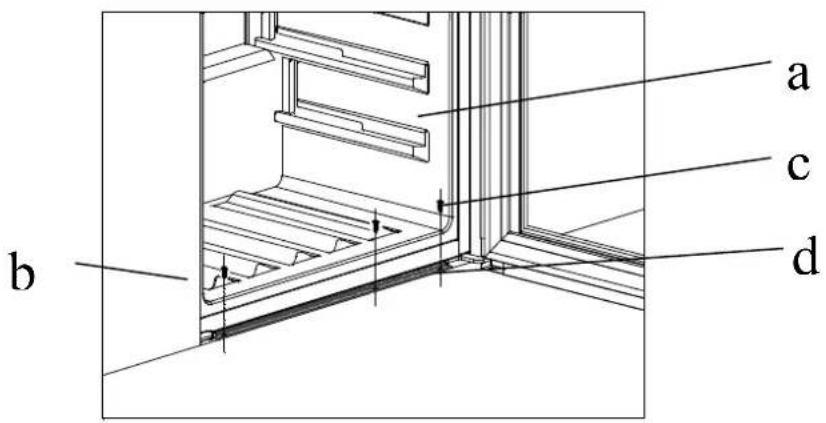

25Como fixar o suporte de fixação inferior

1. Instale o refrigerador de vinho (a) no armário (b), na posição correta

2. Com a chave de fendas, fixe os parafusos (c) através do suporte de fixação inferior 3. Consulte a página 10 do manual de instruções sobre como fixar o suporte de fixação superior

As seguintes temperaturas (aproximadamente) são as recomendadas para o consumo de vinho:

Grenache tinto, Syrah 16 °C o Cabernet tinto, Merlot, vinho francês, australiano, neozelandês, chileno, argentino, italiano, espanhol, californiano

27CUIDADOS E MANUTENÇÃO

Limpeza do seu Refrigerador de Vinho Desligue a energia do refrigerador, desligue-o da ficha e remova todos os itens, incluindo as prateleiras e a grelha. Lave as superfícies no interior com uma solução de água morna e bicarbonato de sódio. A solução deve ser cerca de 2 colheres de sopa de bicarbonato de sódio para um quarto de água. Lave as prateleiras com uma solução de detergente neutro. Ao limpar a área dos controlos ou outras peças elétricas, torça bem a esponja ou pano para que não tenha excesso de água. Lave o exterior do refrigerador com água morna e um detergente neutro líquido. Lave bem e limpe com um pano suave limpo. Falha da Alimentação Elétrica A maioria das falhas da alimentação elétrica é corrigida no espaço de algumas horas e não deve afetar a temperatura do seu aparelho, desde que reduza o número de vezes que a porta é aberta. Se a energia ficar desligada durante um período de tempo maior, é necessário tomar as medidas adequadas para proteger o seu conteúdo. Período de Férias Férias curtas: Deixe o refrigerador de vinho em funcionamento durante férias que durem menos de três semanas. Férias longas: Se o aparelho não for utilizado durante vários meses, remova todos os itens e desligue-o. Limpe e seque completamente o interior. Para evitar a formação de odores ou bolor, deixe a porta ligeiramente aberta: se necessário, bloqueie-a para que se mantenha aberta.

Mover o seu Refrigerador de Vinho Remova todos os itens. Prenda com segurança todos os itens soltos (prateleiras) dentro do seu aparelho. Vire a perna ajustável até à base para evitar danos. Prenda a porta de forma a que se mantenha fechada. Certifique-se que o aparelho fica seguro e na posição vertical durante o transporte. Para além disso, proteja o exterior do aparelho com um cobertor ou algo semelhante. Dicas de Poupança de Energia O refrigerador de vinho deve ser colocado na zona mais fresca da divisão, afastado de aparelhos que geram calor e da luz solar direta. Disponibilidade de Peças de Substituição Termóstatos, sensores de temperatura, placas de circuito impresso e fontes de luz estão disponíveis durante um período mínimo de sete anos após o último modelo do aparelho ser colocado no mercado. 28PROBLEMAS COM O SEU REFRIGERADOR DE VINHO? Muitos problemas do refrigerador de vinho são facilmente resolvidos, o que o ajuda a poupar o custo de uma possível chamada para o apoio a clientes. Antes de fazer a chamada, tente as soluções abaixo para resolver o problema.

GUIA DE RESOLUÇÃO DE PROBLEMAS

O refrigerador de vinho não funciona. Não está ligado à tomada. O aparelho está desligado. O disjuntor disparou ou existe um fusível queimado.

O refrigerador de vinho não está suficientemente frio. Verifique a definição do controlo da temperatura. O ambiente externo pode exigir uma definição superior. A porta é aberta demasiadas vezes. A porta não está completamente fechada. A vedação da porta não veda corretamente. O refrigerador de vinho liga-se e desliga-se frequentemente. A temperatura ambiente é superior ao habitual. Foi adicionada uma grande quantidade de conteúdos ao refrigerador de vinho. A porta é aberta demasiadas vezes. A porta não está completamente fechada. O controlo da temperatura não está definido corretamente. A vedação da porta não veda corretamente. A luz não funciona. Não está ligado à tomada. O disjuntor disparou ou existe um fusível queimado. A lâmpada fundiu. O botão da luz está “OFF” (desligado).

Vibrações. Verifique se o refrigerador de vinho está nivelado.

O refrigerador de vinho parece fazer muito barulho. O ruído pode ser causado pelo fluxo do refrigerante, o que é normal. À medida que cada ciclo termina, é possível que ouça algo a borbulhar; isto é causado pelo fluxo do refrigerante no seu refrigerador de vinho. A contração e expansão das paredes interiores pode causar estalidos e crepitação. O refrigerador de vinho não está nivelado. A porta não fecha completamente. O refrigerador de vinho não está nivelado. A porta foi invertida e não foi devidamente instalada. A vedação está suja. As prateleiras não estão na posição correta. Termóstatos, sensores de temperatura, placas de circuito impresso e fontes de luz estão disponíveis durante um período mínimo de sete anos após o último modelo do aparelho ser colocado no mercado. Puxadores de porta, dobradiças de porta, bandejas e cestos por um período mínimo de sete anos e juntas de porta por um período mínimo de 10 anos, após a colocação no mercado da última unidade do modelo.

29Antes de eliminar o aparelho.

1. Desligue a ficha principal da tomada principal.

2. Corte o cabo principal e elimine-o.

Eliminação correta deste produto Este símbolo no produto ou na sua embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, este deve ser levado para o local de recolha de resíduos adequado para a reciclagem de equipamento elétrico ou eletrónico. Ao assegurar que o produto é eliminado corretamente, ajudará a evitar possíveis consequências negativas para o ambiente e para a saúde humana que, de outra forma, poderiam ser causadas pelo tratamento inadequado deste produto. Para informação mais detalhada sobre a reciclagem deste produto, contacte a sua autarquia local, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.INSTRUCTION MANUAL
