WiNetS - Módulo de comunicação Sungrow - Manual de utilização gratuito

Tipo de produto	Módulo de comunicação
Marca	Sungrow
Modelo	WiNetS
Função principal	Comunicação entre inversor e rede (Wi-Fi)
Normas sem fio	WLAN 802.11b/g/n20/n40
Banda de frequência	2412 MHz ~ 2472 MHz
Potência máxima de transmissão	≤ 20 dBm
Alimentação	Via inversor (5V DC)
Dimensões (aprox.)	150 x 100 x 30 mm
Peso (aprox.)	200 g
Temperatura de operação	-30°C a +60°C
Grau de proteção	IP65
Conformidade	CE, RoHS, RED
Limpeza	Pano seco
Manutenção	Atualização do firmware via aplicativo
Reparabilidade	Recorrer a um profissional credenciado
Condições de instalação	Ambiente seco, sem produtos químicos, fora do alcance de crianças
Instruções de segurança	Leitura obrigatória antes do uso, perigo de choque elétrico, não abrir a caixa

Perguntas frequentes - WiNetS Sungrow

Como instalar o módulo WiNetS no meu inversor Sungrow?

A instalação deve ser realizada por pessoal qualificado. Conecte o módulo na porta de comunicação do inversor e siga as instruções do manual. Certifique-se de que o inversor está desligado antes de qualquer manuseio.

Quais são as precauções de segurança a serem seguidas?

Nunca abrir a caixa sob risco de choque elétrico ou cancelamento da garantia. Use equipamento de proteção individual. Instale em local seco, longe de gases corrosivos e explosivos.

O módulo é compatível com todos os inversores Sungrow?

O WiNetS é projetado para inversores Sungrow compatíveis. Verifique a lista de compatibilidade no site oficial ou consulte o manual.

Como configurar a rede Wi-Fi do módulo?

Use o aplicativo Sungrow (por exemplo iSolarCloud) para conectar o módulo à sua rede Wi-Fi. Siga as instruções do aplicativo. O módulo suporta bandas de 2,4 GHz.

O que fazer se o módulo não conectar?

Verifique o alcance do roteador, a senha Wi-Fi e se o módulo está ligado. Redefina o módulo se necessário (pressione 10s no botão de reset). Consulte a seção solução de problemas do manual.

Quais são as características de rádio do WiNetS?

Ele usa WLAN 802.11b/g/n20/n40 na banda de 2,4 GHz (2412-2472 MHz) com potência máxima de transmissão de 20 dBm.

O módulo está em conformidade com as normas europeias?

Sim, está em conformidade com as diretivas RED 2014/53/UE e RoHS 2011/65/UE. A declaração UE de conformidade está disponível em support.sungrowpower.com.

Como fazer a manutenção do módulo?

Limpe-o com um pano seco. Verifique regularmente se há danos. Atualize o firmware pelo aplicativo. Para qualquer reparo, contate um serviço credenciado.

Posso usar o módulo com um marca-passo?

O módulo emite radiação eletromagnética. Respeite uma distância de segurança (pelo menos 20 cm). Consulte seu médico se tiver um dispositivo implantado.

O que fazer em caso de componente ausente ou danificado?

Contate imediatamente seu distribuidor ou a Sungrow. Não instale o produto se estiver danificado. Guarde a embalagem original para devolução.

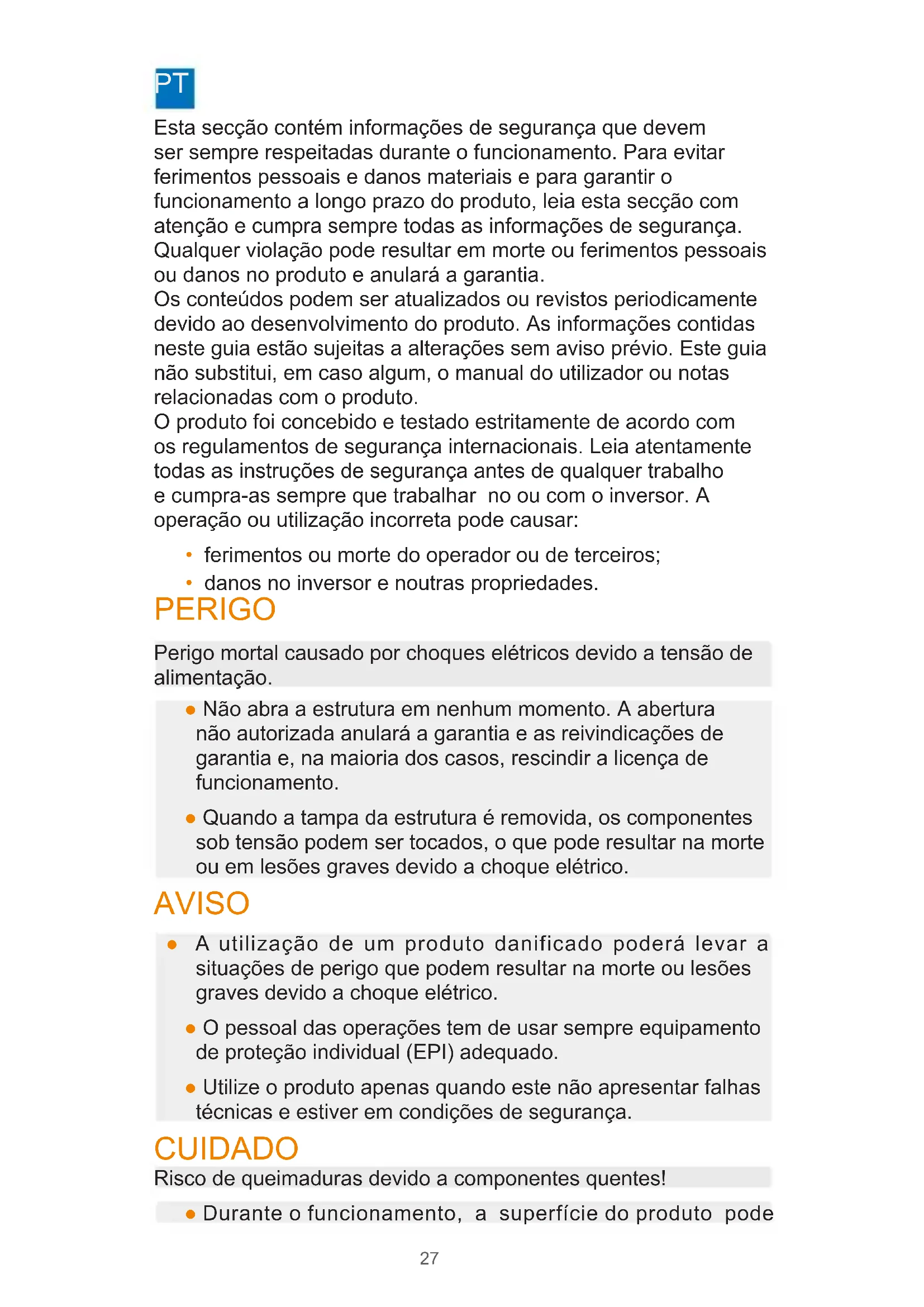

MANUAL DE UTILIZADOR WiNetS Sungrow

Esta secção contém informações de segurança que devem ser sempre respeitadas durante o-functionamento. Para evaporar ferimentos pessoas e danos materiais e para garantir ou funcimento a longo prazo do produits, leia esta secção com atençao e cumpra sempre todas as informacoes de segurança. Qualquer violacao pode resultar em morte ou ferimentos pessoas ou danos no produits e anulara a garantia.

Os conteudos podem ser atualizados ou revistos periodically devido ao desenvolvimento do produto. As informações contidas neste guia está sujeitas a alteracoes sem avis prévio. Este guia não substitui, em caso algoum, omanualdoutilizarouounotas relacionadas com o produto.

O produit foram concebido e testado estritamente de acordo com os regulamentos de segurarça internzonais. Leia atentamente todas as instruções de segurarça antes de qualquer trabalho e cumpra-as sempre que travailhar no ou com o inversor. A operação ou utilização incorrente pode causar:

• ferimentos ou morte do operador ou de terreiros;
• danos no invorsore noutras propriedades.

PERIGO

Perigo mortal causado porCHOques elétricos devido a tensão de alimentação.

• Não abra a estrutura em nenhum momento. A abertura não autorizada anulará a garantia e as reivindicações de garantia e, na maior dos casos, rescindir a licença de funcionaamento.
• quando a tampa da estrutura é removida, os componentes sob tensão podem ser tocados, o que pode resultar na morte ou em lesões graves devido aCHOQUE elétrico.

AVISO

Autilização de um produit danificado poderá levar a situações de perigo que podem resultar na morte ou lesões graves devido aCHOQUE elektrico.

• O pessoal das operações tem de usar sempre equipamento de proteção individual (EPI) adequado.
• Utilize o produit apenas quando este não aparecer falhas和技术icas e estiver em condições de segurança.

CUIDADO

Risco de queimaduras devido a componentes quentes!

• Durante o funciona, a superficie do produits pode

transportar tensões elevadas ou ficar muito quente. Não toque na mesma; caso contrário, pode provocar queimaduras ouCHOQUESELTRICOS.

Danos devidos a radiações eletromagnéticas

• Este produit emite radiação eletromagnética durante o翃amento, o que pode interferir com o翃amento de outros dispositivos e auxiliares corporais ativos (por exemplo, pacemakers).
• Mantenha uma distência segura para fazer uma exposicao prolongada.

ADVERTÉNCIA

• Antes da instalação, verifique se o conteudo da embalagem está intacto e complete quando comparado com a lista de embalagem.
• Todas as instalacoes devem ser realizadas por pessoal qualificado que tenha recebido formação na instalacao e colocacao em funcaoamento do systeme eletrico, bem como saiba resolver os perigos, conheça o manual e as diretivas e os regulamentos locais.
• Não instale o produit num ambiente com produits inflamáveis, explosivos ou fumo.
• Não instale o produto em locais com produits corrosivos, como gases corrosivos e solventes orgânicos, etc.
• Não instale o produto num ambiente contaminado com produits químicos, tais como halogenio e sulfeto.
• Certifique-se de que armazena o produit num local limpo e seco para fazer a deterioracao por poeiras ou vapor de agua.
• Contacte a SUNGROW ou o distribuidor no caso de quaisquer componentes danificados ou em falta.
• Se não for ativado imeditamente, mantenha-o na respetiva embalagem, seco, fora do alcance de crianças ou animais, longe do fogo ou de ambientes corrosivos.
• Inspecione regularamente se existem danos, mantenha-o sem pó e limpe-o com um pano seco. Atualize o firmware, se necessário.
• Contacte oServiço autorizzato para efetuar reparacoes, de modo a registrar a anulacao da garantia. As reparacoes não autorizadas podem anular a garantia e danificar o disposito.
• Este produit cumpre as normas e regulamentos de segurar relevantes, garantindo que não tem peças preocupas destacáveis que possam constituir um risco de

asfixia para crianças ou animais. Além disso, é fabricado semsubstências nocivas, salvaguardando o bem-estardas crianças e dos animais. Este dispositivo não é um brinqueo. Para fazer possíveis danos, as crianças devem ser supervisionadas para garantir que não brincam nem se aproximam demasiado do dispositivo.

DECLARATION DE Conformidade UE

no ambito das diretivas da UE

• A restruição de'utilisation de determinadas substâncias perigosas 2011/65/EU e 2015/863/EU (RoHS)
• A direita de equipo de rádio 2014/53/EU (RED) A SUNGROW confirma por este meio que os produits descritos neste documento está em conformidade com os requisitosfundamentais e otheras provisões relevantes das diretivas supramencionadas. Pode consulutar a Declariação de Conformidade UE na integra em support.sungrowpower.com.

Radiotechnologia WLAN 802.11b/g/n20/n40

Espetro radioelétrico	802.11b/g/n20	2412 MHz ~ 2472 MHz
	802.11n40	2422 MHz ~ 2462 MHz
Potência de transmissão Tmaxima	≤ 20 dBm

Fabricante:
