MANUAL DE UTILIZADOR WM14XEH5GB SIEMENS

Informação importante .................................................................................360

Explicação dos símbolos..............................................................................360

Substituir a vedação da porta.......................................................................369

Remover a vedação da porta...........................................................369

Instalar a vedação da porta .............................................................372

Substituir o dispositivo de bloqueio da porta..................................................373

Remover o dispositivo de bloqueio da porta......................................373

Instalar o dispositivo de bloqueio da porta ........................................374

1.1 Informação importante

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, in- cluindo avisos e riscos. Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Ape- nas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devida- mente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo. Nível de aviso Significado PERIGO A não observância da mensagem de avi- so resulta em morte ou ferimentos gra- ves. AVISO A não observância da mensagem de avi- so pode resultar em morte ou ferimentos graves. CUIDADO A não observância da mensagem de avi- so pode resultar em ferimentos ligeiros. ATENÇÃO! A não observância da mensagem de avi- so pode resultar em danos materiais. Tabela1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo. Neste documento são utilizados os seguintes símbolos de perigo: Símbolo de perigo Significado Mensagem geral de aviso Perigo de tensão elétrica Risco de explosão Perigo de cortes Sobre este documento 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página360de505Símbolo de perigo Significado Perigo de esmagamento Perigo de superfícies quentes Perigo de campo eletromagnético intenso Perigo de radiação não-ionizante Tabela2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normali- zada. PERIGO Tipo e origem do perigo! Possíveis consequência de ignorar o perigo / aviso.

Medidas e proibições para prevenir o perigo. O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão

Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais: Símbolo ger. Significado Identificação de uma dica especial (texto e/ou ilustração) Identificação de uma dica simples (ape- nas texto) Identificação de uma ligação para um tu- torial em vídeo Identificação das ferramentas necessári-

Identificação das condições prévias ne- cessárias Identificação de uma condição (se ..., en- tão ...) Identificação de um resultado Iniciar Identificação de uma tecla ou botão [00123456] Identificação de um número de material Estado Identificação de um texto exibido / janela (no visor do aparelho) Tabela3: Símbolos gerais Sobre este documento 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página361de505Ferramentas e auxiliares Designação Detalhes Imagens Ferramenta auxiliar [15000155] Ferramenta para soltar as par- tes em plástico Chave parafusos Torx T20 com orifí- cio [00340764] 100mm, para parafusos com pino de segurança Chave dinamomé- trica [15000441] Chave dinamométrica 20 - 100

Chave de fenda [00340854] Lâmina 3,5mm x 0,6mm x 100mm, isolamento protetor 1000V AC Chave de fenda [00340855] Lâmina 5,5mm x 1,0mm x 125mm, isolamento protetor 1000V AC Alicate de pontas, padrão angular [00341269] Comprimento 200 mm Alicate de corte [00342182] Comprimento: 200mm Designação Detalhes Imagens Chave combinada [00340811] Tamanho da chave 10ºmm, M6 Combination wren-

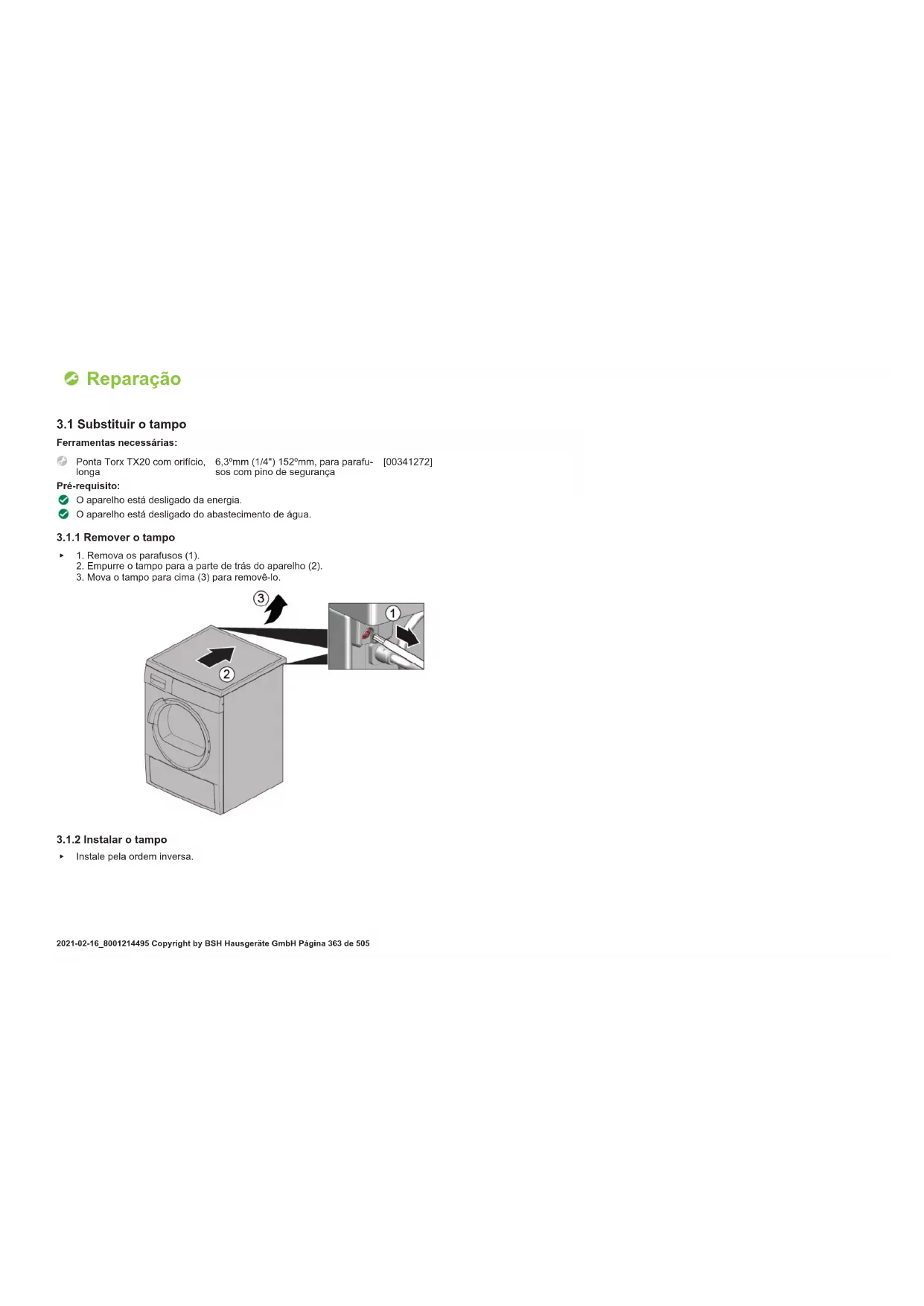

Ferramentas necessárias: Ponta Torx TX20 com orifício, longa 6,3ºmm (1/4") 152ºmm, para parafu- sos com pino de segurança [00341272] Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

2. Empurre o tampo para a parte de trás do aparelho (2).

3. Mova o tampo para cima (3) para removê-lo.

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página363de5053.2 Substituir o painel dos comandos CUIDADO Arestas vivas no alojamento! Lesões por corte

Use luvas de proteção. AVISO Deslizamento de aparelhos inclinados! Fraturas ósseas / ferimentos de esmagamento

Proteja os aparelhos contra o deslizamento. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O tampo foi removido.→363 A gaveta para detergente foi removida.→365

2. Solte o contacto de ligação da unidade de controlo.

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página364de5053.3 Substituir a gaveta para detergente Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

3.3.1 Remover a gaveta para detergente

1. Puxe a gaveta para detergente para fora.

2. 1. Pressione para baixo ao inserir (1).

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página365de5053.4 Substituir a pega da gaveta para detergente Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A gaveta para detergente foi removida.→365

2. Remova a pega da gaveta para detergente.

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página366de5053.5 Substituir a porta CUIDADO Zona das dobradiças aberta! Esmagamento / entalamento dos dedos

Não coloque as mãos na zona das dobradiças.

Use luvas de proteção. Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta está aberta.

ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Proteja o componente contra as quedas. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

2. Remova a porta para cima.

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página367de5053.6 Substituir os componentes da porta CUIDADO Zona das dobradiças aberta! Esmagamento / entalamento dos dedos

Não coloque as mãos na zona das dobradiças.

Use luvas de proteção. Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta foi removida.→367

3.6.1 Remover os componentes da porta

Desmonte a porta do exterior para o interior.

3.6.2 Instalar os componentes da porta

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página368de5053.7 Substituir a vedação da porta CUIDADO Arestas vivas no alojamento! Lesões por corte

Use luvas de proteção. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A gaveta para detergente foi removida.→365 A porta foi removida.→367 A tampa da bomba foi removida.→376

3.7.1 Remover a vedação da porta

Proteja os aparelhos contra o deslizamento. Levante o aparelho na parte da frente.

3. Solte os parafusos do invólucro do dispensador.

7. Remova o painel da fachada.

8. Remova o suporte da luz do tambor na parte superior.

ATENÇÃO! Risco de superfície danificada! A superfície do aparelho pode ficar riscada devido ao uso das ferra- mentas erradas.

Utilize exclusivamente ferramentas de plástico para substituir o anel de tensão. Remova o anel de tensão da junta com uma ferramenta de plástico.

10. Solte a vedação da porta do painel frontal.

11. Solte o conector do cabo do dispositivo de bloqueio da porta.

14. Solte todas as ligações de mangueiras.

15. Remova a vedação da porta.

3.7.2 Instalar a vedação da porta

AVISO Risco de queda de peças devido a instalação incorreta! Ferimentos ou danos no aparelho.

Aperte o anel de tensão da borracha do óculo com 3,4 Nm.

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página372de5053.8 Substituir o dispositivo de bloqueio da porta Na qualidade de fabricante, somos obrigados a fornecer aos consumidores um dispo- sitivo de bloqueio da porta sobressalente incluindo as instruções de reparação de acordo com o Regulamento (UE) 2019/2023. Contudo, gostaríamos de salientar que após a substituição de um dispositivo de bloqueio da porta, é necessário um teste de segurança eletrotécnica realizado por um profissional qualificado antes de colocar o dispositivo em funcionamento. Tem de ser possível verificar a qualificação da pessoa em questão de acordo com as leis, regulamentos e normas específicas do país. PERIGO Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequa-

As partes elétricas devem ser reparadas por um eletricista qualifi- cado.

Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. CUIDADO Arestas vivas no alojamento! Lesões por corte

Use luvas de proteção. AVISO Deslizamento de aparelhos inclinados! Fraturas ósseas / ferimentos de esmagamento

Proteja os aparelhos contra o deslizamento. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. O tampo foi removido.→363 O painel da fachada foi removido. A porta foi removida.→367 O anel de tensão foi removido. O painel frontal foi removido. A vedação da porta foi removida.

3.8.1 Remover o dispositivo de bloqueio da porta

1. Desligue a ficha do dispositivo de bloqueio da porta.

2. Solte o dispositivo de bloqueio da porta.

3. Remova o dispositivo de bloqueio da porta.

Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página373de5053.8.2 Instalar o dispositivo de bloqueio da porta O dispositivo de bloqueio da porta deve estar na posição correta para garantir a função de abertura de emergência da porta do aparelho.

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página374de5053.9 Substituir a luz do tambor CUIDADO Arestas vivas no alojamento! Lesões por corte

Use luvas de proteção. AVISO Deslizamento de aparelhos inclinados! Fraturas ósseas / ferimentos de esmagamento

Proteja os aparelhos contra o deslizamento. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. O tampo foi removido.→363 A gaveta para detergente foi removida.→365 O painel da fachada foi removido.

3.9.1 Remover a luz do tambor

1. Puxe o suporte da luz do tambor para fora do aparelho.

2. Desligue as ligações elétricas.

3. Remova a luz do tambor do suporte da luz do tambor.

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página375de5053.10 Substituir a tampa da bomba Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

Instale pela ordem inversa. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página376de5053.11 Substituir o painel frontal CUIDADO Arestas vivas no alojamento! Lesões por corte

Use luvas de proteção. Pré-requisito: O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A gaveta para detergente foi removida.→365 A porta foi removida.→367 A vedação da porta foi removida. A tampa da bomba foi removida.→376

Proteja os aparelhos contra o deslizamento. Levante o aparelho na parte da frente.

2. Empurre o tampo para a parte de trás do aparelho (2).

3. Mova o tampo para cima (3) para removê-lo.

CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças.

Proteja o componente contra as quedas. Reparação 2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Página378de505ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento.

Proteja o componente contra as quedas. Remova os parafusos na parte da frente começando de baixo para cima (2, 3).
