MANUAL DE UTILIZADOR ACM804BA WHIRLPOOL

Ideal para mantener calientes alimentos recién cocidos, mantecar arroz y mantener en temperatura fuentes de comida (con accesorio para la inducción) OFF Potencia cero Superficie de apoyo Placa de cocción en posición de stand-by o apagada (posible presencia de calor residual de fin de cocción, señalizado con H)PT43 A SUA SEGURANÇA E A DE TERCEIROS É MUITO IMPORTANTE Este manual e o próprio aparelho possuem mensagens importantes relativas à segurança, que deve ler e respeitar sempre. Todas as mensagens relativas à segurança especificam o potencial perigo a que se referem e indicam a forma de reduzir o risco de lesões, danos e choques eléctricos provenientes de uma utilização incorrecta do aparelho. Tenha em atenção as instruções seguintes: - Deve desligar o aparelho da rede eléctrica antes de efectuar qualquer intervenção de instalação. - A instalação e a manutenção devem ser efectuadas por um técnico especializado, de acordo com as instruções do fabricante e respeitando as normas locais em vigor em matéria de segurança. Não repare nem substitua nenhuma peça do aparelho a não ser que especificamente indicado no manual de utilização. - A ligação do aparelho à terra é obrigatória. - O cabo de alimentação deverá ter um comprimento suficiente para permitir a ligação do aparelho, encastrado no móvel, à rede eléctrica. - Para que a instalação esteja em conformidade com as normas de segurança actuais, deverá utilizar um disjuntor multipolar com uma distância mínima entre os contactos de 3 mm. - Não utilize tomadas múltiplas nem extensões. - Não puxe o cabo de alimentação do aparelho. - Após a instalação do aparelho, os componentes eléctricos devem estar inacessíveis ao utilizador. - O aparelho destina-se apenas a uso doméstico para a cozedura de alimentos. Estão proibidos outros tipos de utilização (por ex.: aquecer divisões). O fabricante declina toda e qualquer responsabilidade por uma utilização inadequada ou por uma regulação errada dos comandos. - AVISO: O aparelho e os componentes acessíveis ficam quentes durante o funcionamento. Seja cuidadoso e evite tocar nos elementos de aquecimento. Mantenha as crianças com idade inferior a 8 anos afastadas do aparelho a menos que estejam vigiadas em permanência. - As partes acessíveis ficam muito quentes durante o funcionamento. Mantenha as crianças afastadas e vigiadas para que não brinquem com o aparelho. - Durante e após a utilização, não toque nas resistências do aparelho. Evite o contacto com panos ou outros materiais inflamáveis até que todos os componentes do aparelho arrefeçam suficientemente. - Não coloque materiais inflamáveis no aparelho ou perto dele. - As gorduras e óleos aquecidos incendeiam-se facilmente. Vigie a cozedura dos alimentos ricos em gordura e óleo. - Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e de conhecimentos, caso sejam supervisionados ou se receberem instruções relativas à utilização segura do aparelho e compreendam os perigos envolvidos. As crianças não devem brincar com o aparelho. Os procedimentos de limpeza e de manutenção não devem ser realizados por crianças sem supervisão. - Não coloque na zona de cozedura objectos metálicos, como utensílios de cozinha (facas, garfos, colheres, tampas, etc.), pois podem ficar quentes. - É obrigatória a instalação de um painel de separação, não fornecido com o equipamento, no compartimento por baixo do aparelho. - Se a superfície partir, desligue o aparelho para evitar a ocorrência de eventuais choques eléctricos.

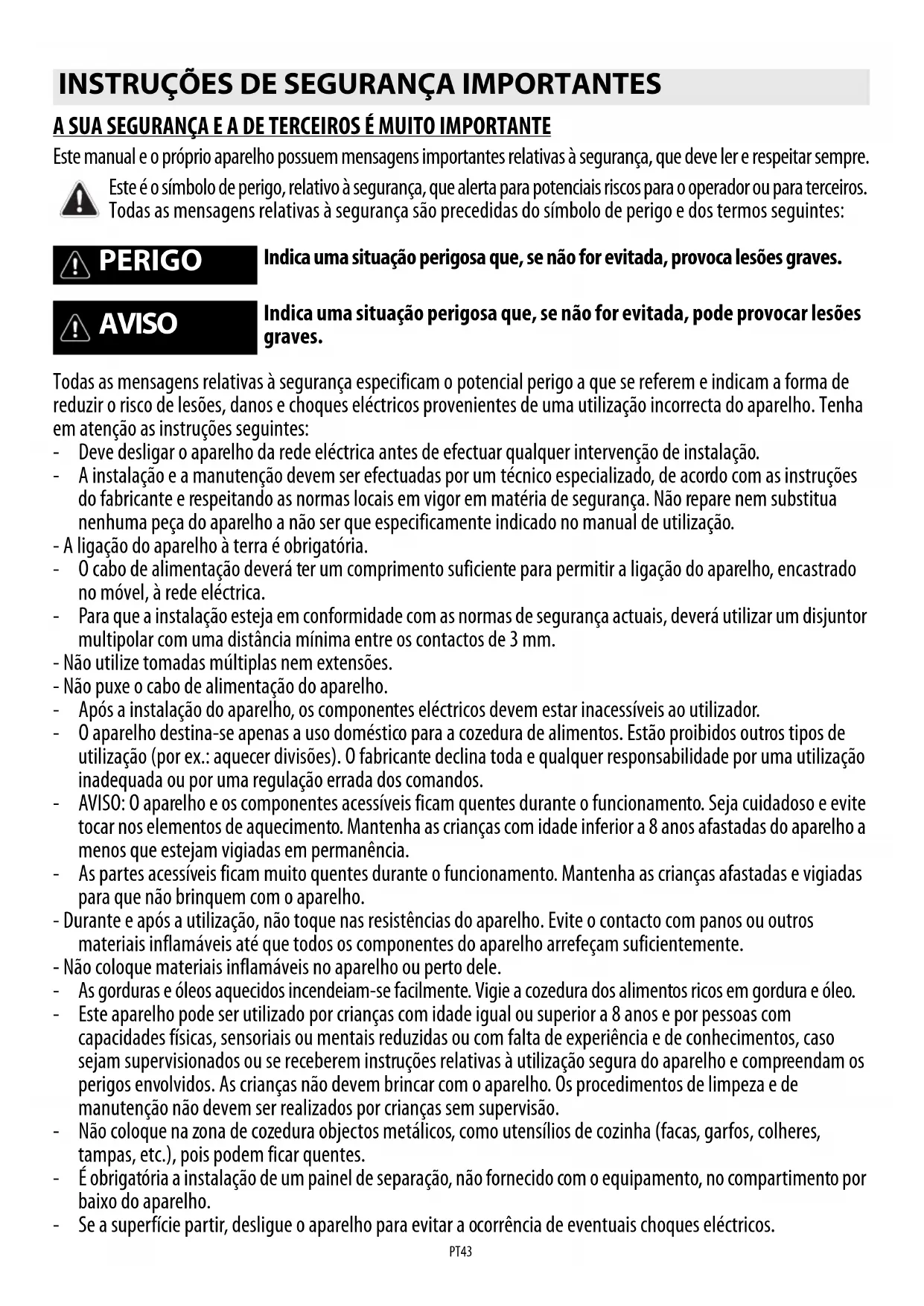

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Este é o símbolo de perigo, relativo à segurança, que alerta para potenciais riscos para o operador ou para terceiros. Todas as mensagens relativas à segurança são precedidas do símbolo de perigo e dos termos seguintes: PERIGO Indica uma situação perigosa que, se não for evitada, provoca lesões graves. AVISO Indica uma situação perigosa que, se não for evitada, pode provocar lesões graves. PORTUGUÊS Instalação Página 2 Instruções de utilização PáginaPT44 - O aparelho não deve ser activado através de um temporizador externo ou de um sistema de comando à distância separado. - AVISO: A cozedura com gordura ou óleo numa placa sem vigilância é perigosa e poderá resultar em incêndio. NUNCA tente apagar um incêndio com água; desligue o aparelho e tape a chama com uma tampa ou um cobertor anti-fogo. AVISO: Perigo de incêndio: não guarde objectos nas superfícies de cozedura. - Não utilize produtos de limpeza a vapor. - Não coloque objectos metálicos tais como facas, garfos, colheres e tampas sobre a superfície da placa pois poderão ficar quentes. - Após a utilização, desligue o elemento de aquecimento da placa no respectivo comando e não confie no detector de panelas.PT45 Eliminação da embalagem O material da embalagem é 100% reciclável, conforme confirmado pelo símbolo de reciclagem ( ). Os diversos materiais da embalagem não devem ser abandonados no meio ambiente, mas sim eliminados em conformidade com as normas estabelecidas pelas autoridades locais. Eliminação do produto Este aparelho está classificado de acordo com a Directiva Europeia 2002/96/EC sobre Resíduos de equipamento eléctrico e electrónico (REEE). Ao assegurar a eliminação correcta deste produto, estamos a proteger o ambiente e a saúde humana contra riscos potencialmente negativos. O símbolo no produto, ou na documentação que acompanha o produto, indica que este produto não deve ser tratado como resíduo doméstico, devendo ser entregue num centro de recolha que proceda à reciclagem de equipamentos eléctricos e electrónicos. Poupança de energia Para obter melhores resultados, recomendamos que:

• Use panelas e frigideiras com um diâmetro de base igual ao da zona de cozedura.

• Utilize apenas panelas e frigideiras com fundo plano.

• Se possível, mantenha as panelas tapadas durante a cozedura.

• A utilização da panela de pressão reduz significativamente o consumo de energia e o tempo de cozedura.

• Coloque a panela no centro da zona de cozedura desenhada na placa. - Este forno, que se destina a entrar em contacto com produtos alimentares, está em conformidade com a norma ( ) n.º 1935/2004 e foi concebido, fabricado e comercializado em conformidade com os requisitos de segurança da directiva de “Baixa tensão” 2006/95/CE (a qual substitui a directiva 73/2/ 3/CEE e subsequentes emendas), os requisitos de protecção da directiva “EMC” 2004/108/CE. Para verificar se o recipiente é adequado à placa de indução, utilize um ímã: as panelas que não são magneticamente identificáveis não são adequadas. - Certifique-se de que o fundo das panelas não está áspero, pois poderia riscar a superfície da placa. Verifique a loiça. - Não apoie os tachos e as frigideiras quentes na superfície do painel de comando da placa. Pode provocar danos. CONSELHOS PARA A PROTECÇÃO DO AMBIENTE

DECLARAÇÃO DE CONFORMIDADE

IMPORTANTE: se as panelas não tiverem as dimensões correctas, as zonas de cozedura não se acendem. Utilize apenas panelas que possuam o símbolo de “SISTEMA DE INDUÇÃO” (Figura ao lado). Antes de ligar a placa, coloque a panela na zona de cozedura pretendida.

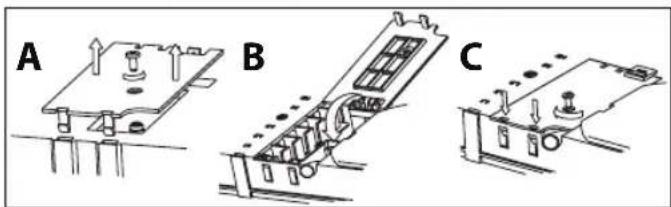

10 cm mín. 14,5 cm máx.PT46 Depois de desembalar o produto, verifique se sofreu danos durante o transporte e, em caso de problemas, contacte o seu revendedor ou o Serviço Pós-venda. Para as dimensões do móvel de embutir e instruções de instalação, consulte as imagens na página 2. PREPARAÇÃO DO MÓVEL DE EMBUTIR Ligação ao painel de terminais Para a ligação eléctrica, utilize um cabo de tipo H05RR-F como indicado na tabela em baixo. Importante: - Mantenha ou remova os jumpers entre os parafusos da régua de terminais L1-L2 e N1-N2, de acordo com o esquema de ligações (consulte a figura). - Se o cabo for fornecido, consulte as instruções de ligação fornecidas com o cabo. - Verifique se os seis parafusos da régua de terminais estão apertados após a ligação dos cabos. Exemplo de jumper presente (esquerda) ou removido (direita). Consulte o esquema de ligações para mais informações (os jumpers podem estar entre L1-L2 e entre N1-N2). INSTALAÇÃO AVISO - Instale um painel de separação por baixo da placa de cozedura. - A parte inferior do produto não deve ficar acessível após a instalação. - Para instalar um forno por baixo da placa, não coloque o painel de separação.

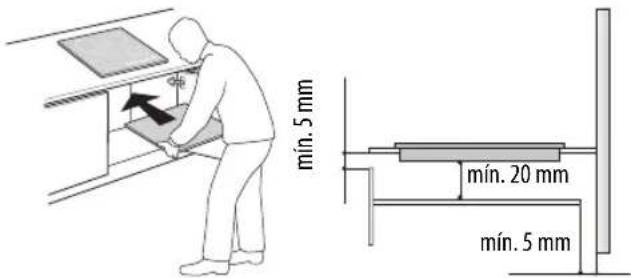

• A distância entre a parte inferior do aparelho e o painel de separação deve respeitar as dimensões indicadas na figura.

• Para um correcto funcionamento do produto, não tape a abertura mínima entre a bancada de trabalho e o lado superior da placa do móvel (mín. 5 mm).

• Em caso de instalação de um forno debaixo da placa, certifique-se de que ele está equipado com um sistema de arrefecimento.

• Não instalar a placa por cima do lava-louça ou da máquina de lavar, para que os circuitos electrónicos não entrem em contacto com vapor ou humidade, o que os pode danificar.

• No caso de instalação com fios, contactar o Serviço Pós-venda e solicitar a montagem do kit de parafusos 4801 211 00112.

• Para remover a placa, utilize uma chave de fendas (não fornecida) e mexa nas molas periféricas na parte inferior do produto.

LIGAÇÃO À REDE ELÉCTRICA

AVISO - Desligue o aparelho da rede eléctrica. - O aparelho deverá ser instalado por um técnico qualificado, com conhecimento das normas de segurança e de instalação em vigor. - O fabricante rejeita qualquer responsabilidade por danos a pessoas, animais ou bens materiais no caso de incumprimento das directivas fornecidas neste capítulo. - O cabo de alimentação deverá ter um comprimento suficiente para permitir a remoção da placa de fogão do tampo. - Certifique-se de que a tensão indicada na chapa de características situada no fundo do aparelho corresponde à da habitação na qual vai ser instalado. Condutores Quantidade x dimensões 230 V ~ + 3 x 4 mm

mín. 5 mm mín. 20 mm mín. 5 mm 400 V 3N ~ 230 V ~ 230-240 V ~ (apenas Austrália) 230 V ~ (apenas UK) 400 V 2N ~ 230 V 3 ~ (apenas Bélgica) 400 V 2N ~ (apenas Holanda) 230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBAPT47 Descrição do painel de comandos Painel de controlo Ligar/desligar a placa Para ligar a placa, prima durante cerca de 2 segundos a tecla até que os visores das zonas de cozedura se acendam. Para desligar, toque na mesma tecla até que os visores se apaguem Todas as zonas de cozedura são desactivadas. Se a placa já tiver sido utilizada, o indicador de calor residual “H” permanece activo até que as zonas de cozedura arrefeçam. Se 10 segundos depois de ligar a placa, não for seleccionada nenhuma função, a placa desactiva-se automaticamente. Activação e regulação das zonas de cozedura Quando a placa estiver ligada e a panela colocada na zona escolhida, seleccione a zona com a respectiva tecla: no visor é exibido o nível 5. Cada zona de cozedura possui diversos níveis de potência, reguláveis com as teclas +/-, que vão de “1” (potência mínima) a “9”: (potência máxima). Algumas zonas de cozedura possuem a função de fervura rápida (Booster), que aparece no visor com a letra “P”. Desactivação das zonas de cozedura Seleccione a zona de cozedura que pretende desligar Prima a tecla correspondente (o ponto em baixo à direita do nível de potência é exibido no visor). Prima a tecla “-” até colocar o nível no “0”. Para desligar imediatamente, prima durante 3 segundos a tecla de selecção da zona. A zona de cozedura desactiva-se e aparece o indicador “H” do calor residual. Bloqueio do painel de comandos A função bloqueia os comandos para evitar a activação acidental da placa. Para activar o bloqueio do painel de comandos, ligue a placa e mantenha a tecla premida durante três segundos (ou a tecla função automática/Eco Booster, se presente): um sinal sonoro e um indicador luminoso perto do símbolo da chave assinalam a activação. O painel de comandos fica bloqueado, à excepção da função de desactivação. Para desactivar o bloqueio dos comandos, repita o procedimento de activação. O ponto luminoso apaga-se e a placa fica novamente activa. A presença de água, líquido derramado das panelas ou objectos de qualquer espécie pousados sobre a tecla por baixo do símbolo podem provocar a activação ou desactivação involuntária da função de bloqueio do painel de comandos. Temporizador (Timer) O temporizador é um interruptor horário que oferece a possibilidade de programar uma duração de cozedura por um período máximo de 99 minutos (1 hora e 39 minutos) associável a todas as zonas de cozedura. Seleccione a zona de cozedura a que pretende associar o temporizador (aparece um ponto luminoso em baixo à direita do indicador do nível de potência no visor), prima o botão com o ícone do relógio e programe o tempo pretendido regulando-o com as teclas “+” e “-” da função do temporizador (consulte a figura). Alguns segundos após o último toque, o temporizador inicia a contagem decrescente (um ponto luminoso acende-se ao lado da zona onde foi activado o temporizador). No final do tempo, activa-se um sinal sonoro e a zona de cozedura desliga-se automaticamente.

INSTRUÇÕES DE UTILIZAÇÃO

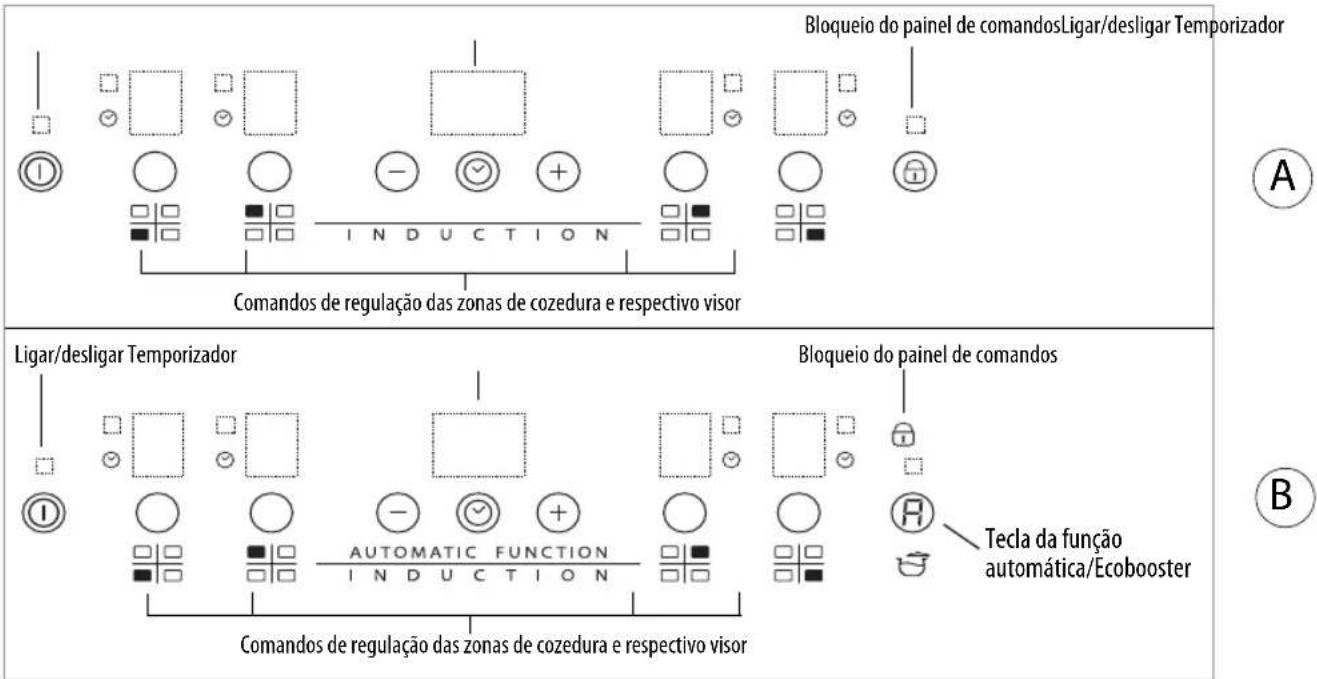

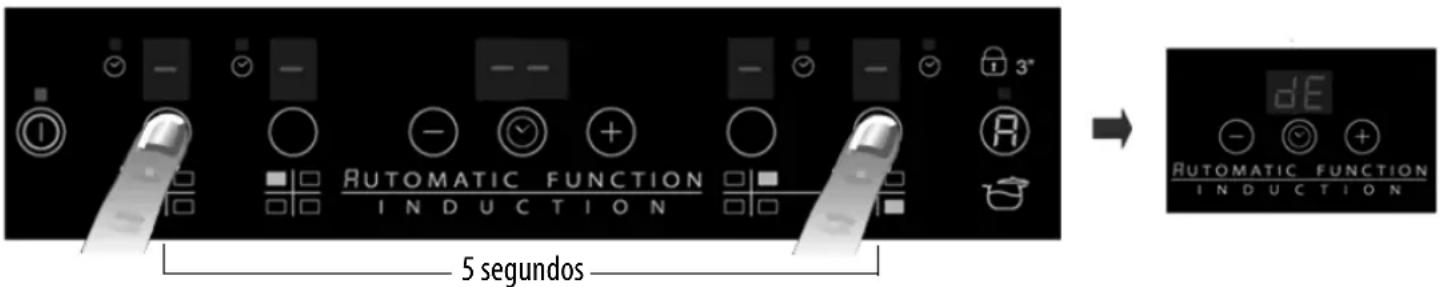

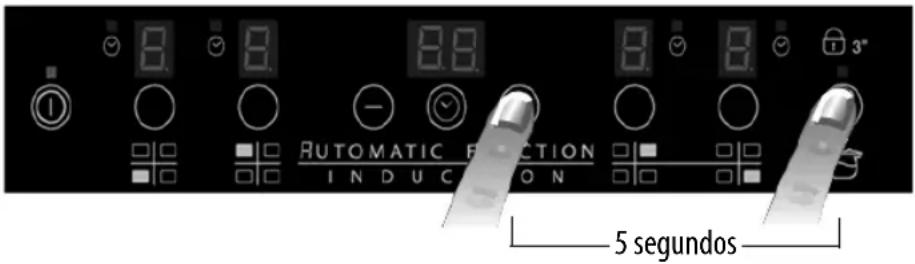

Comandos de regulação das zonas de cozedura e respectivo visorBloqueio do painel de comandosComandos de regulação das zonas de cozedura e respectivo visorLigar/desligar Temporizador Tecla da função automática/Ecobooster Bloqueio do painel de comandosLigar/desligar Temporizador

Indicador de potênciaIndicação da zona de cozedura seleccionadaPosicionamento da zona de cozeduraPT48 Para desactivar o temporizador, prima a tecla “-” até aparecer “0:0” no visor ou prima a tecla com o ícone do relógio durante 3 segundos. Repita os pontos acima para programar o temporizador numa zona diferente. O visor do temporizador exibe o temporizador associado à zona seleccionada ou o mais breve. Para modificar ou desligar o temporizador, prima a tecla de selecção da zona ao qual está associado. Avisos do painel de comandos Indicador de calor residual. A placa está equipada com um indicador de calor residual para cada zona de cozedura. Este indicador mostra quais são as zonas de cozedura ainda com temperatura elevada. Se aparecer no visor, a zona de cozedura ainda está quente. Se a zona apresentar esta indicação, é possível, por exemplo, manter alimentos quentes ou derreter manteiga Quando a zona de cozedura fica fria, o visor apaga-se. Indicador de tacho não adequado ou ausente. Se a panela não for compatível com a sua placa de indução, estiver mal colocada ou não tiver as dimensões adequadas, a indicação de “panela ausente” aparece no visor (figura ao lado). Se, no espaço de 60 segundos, não for detectada nenhuma panela, a placa desliga-se. Funções especiais Alguns modelos possuem funções especiais: Função fervura rápida (Booster) Função existente apenas em algumas zonas de cozedura que permite aproveitar ao máximo a potência da placa (por exemplo, para ferver rapidamente a água). Para activar a função, prima a tecla “+” até o visor exibir “P”. Após 10 minutos de utilização da função Booster, o aparelho programa automaticamente a zona para o nível 9. Função automática A função programa automaticamente um nível de potência adequado para manter a fervura mínima. Active esta função quando os alimentos estiverem a ferver, premindo a tecla correspondente à zona, seguido da tecla . Eco Booster Com a placa acesa e a zona seleccionada, prima a tecla para activar a função. A placa activa automaticamente um ciclo que permite ferver e manter a água a ferver reduzindo o consumo de energia eléctrica, relativamente à função normal booster. A função está presente apenas nas zonas que possuem o símbolo . Modo Demo Esta placa possui o modo demo que permite interagir com o painel de comandos sem activar as zonas correspondentes. A activação e desactivação devem ser realizadas em 60 segundos, após ligar o produto à rede eléctrica da habitação. Para activar o modo demo, premir simultaneamente por 5 segundos as duas teclas de selecção da zona mais exteriores: dE” é exibido no visor central. Neste momento, será então possível explorar as funções do painel de comandos; a função de bloqueio e desbloqueio está activada também no modo demo. Para desactivar o modo demo, repita o procedimento, recordando-se de que é necessário primeiro desligar a placa da rede e voltar a ligá-la, e realizar o procedimento em 60 segundos após a ligação. Activar/desactivar o sinal sonoro Para desactivar o sinal sonoro é necessário premir simultaneamente a tecla “ +” e a tecla de selecção mais exterior, por três segundos. Para voltar a activar o sinal sonoro, repita o procedimento. A activação e desactivação devem ser realizadas em 60 segundos, após ligar o produto à rede eléctrica da habitação. 5 segundos 5 segundosPT49 IMPORTANTE: não utilize esponjas abrasivas ou palha-de-aço. A sua utilização, com o tempo, pode danificar o vidro.

• Após cada utilização, deixe arrefecer a placa e limpe-a para retirar as incrustações e manchas provocadas pelos resíduos de alimentos.

• O açúcar e os alimentos com elevado teor de açúcar danificam a placa de cozedura e devem ser removidos imediatamente.

• O sal, o açúcar e a areia podem riscar a superfície do vidro.

• Utilize um pano húmido, papel absorvente de cozinha ou produtos de limpeza específicos para placas (siga as indicações do fabricante).

• Leia e siga as instruções da secção “Instruções de utilização”.

• Certifique-se de que não existem interrupções no fornecimento de corrente eléctrica.

• Seque bem a superfície da placa depois de a limpar.

• Se, ao ligar a placa, o visor mostrar códigos alfanuméricos, proceda de acordo com a seguinte tabela.

• Se não conseguir desligar a placa depois de a utilizar, desligue-a da rede eléctrica. As placas de indução podem emitir assobios ou estalidos durante o funcionamento normal, causados pelas panelas devido às características do fundo (por exemplo, diferentes estratos de material do qual é composto, fundo não plano) Estes ruídos variam de acordo com o recipiente utilizado e a quantidade de alimentos e não são indicadores de nenhuma avaria. Além disso, a placa de indução possui um sistema de arrefecimento interior para manter os componentes electrónicos a uma temperatura controlada. Por este motivo, durante o funcionamento e também alguns minutos após a desactivação da placa, será possível ouvir o ruído do ventilador. Esta condição é normal e indispensável ao funcionamento correcto do produto. Antes de contactar o Serviço Pós-Venda

1. Tente solucionar o problema consultando o “Guia de resolução de problemas”.

2. Desligue e volte a ligar a placa para verificar se o problema foi resolvido.

Se após efectuar as verificações, o problema persistir, contacte o Serviço Pós-Venda mais próximo. Comunique:

• uma breve descrição do problema;

• o tipo e o modelo exacto da placa;

• o número de serviço (número após a palavra Service na chapa de características) situado por baixo do aparelho (na placa metálica).

• o seu endereço completo;

• o seu número de telefone. Se for necessário efectuar alguma reparação, contacte um Serviço Pós-Venda autorizado (terá a garantia da utilização de peças sobresselentes originais e de uma reparação correcta). As peças de substituição estão disponíveis por 10 anos. LIMPEZA AVISO - Nunca utilize máquinas de limpeza a vapor. - Antes de proceder às operações de limpeza, certifique-se de que as zonas de cozedura estão desligadas e que a indicação de calor residual (“H”) desapareceu.

GUIA PARA RESOLUÇÃO DE AVARIAS

CÓDIGO DE ERRO DESCRIÇÃO CAUSAS POSSÍVEIS SOLUÇÃO C81, C82 A zona de comandos desliga-se devido a temperatura demasiado elevada. A temperatura interna das peças electrónicas é demasiado elevada. Aguarde até que a placa arrefeça antes de a utilizar de novo. F42 ou F43 A ligação da placa não possui a tensão correcta O sensor detecta uma tensão diferente da de ligação. Desligue a placa da rede e verifique a ligação. F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 Contacte o serviço de assistência e comunique o código de erro

NOTA: No caso de preparações rápidas e que requerem uma perfeita distribuição do calor (por exemplo, panquecas) na zona dupla de 28 cm de diâmetro (se presente), recomenda-se utilizar acessórios não superiores a 24 cm de diâmetro. Para tipos de cozedura delicadas (por exemplo, derreter chocolate ou manteiga), recomenda-se utilizar as zonas únicas de diâmetro inferior.

Nível de potência Tipo de cozedura Utilização do nível (a indicação junta a experiência e os hábitos de cozedura) Potência máxima Boost Aquecer rapidamente Ideal para aumentar rapidamente a temperatura dos alimentos até uma fervura rápida, no caso da água, ou aquecer rapidamente os líquidos de cozedura 8-9 Fritar - ferver Ideal para tostar, iniciar uma cozedura, fritar produtos congelados, ferver rapidamente Potência alta 7-8 Tostar - fritar lentamente - ferver - grelhar Ideal para fritar lentamente, manter fervuras vivas, cozer e grelhar (por um curto período de tempo, 5- 10 minutos) 6-7 Tostar - cozer - estufar - fritar lentamente - grelhar Ideal para fritar lentamente, manter fervuras ligeiras, cozer e grelhar (por um período de tempo médio, 10-20 minutos), pré-aquecer os acessórios Potência média 4-5 Cozer - estufar - fritar lentamente - grelhar Ideal para estufar, manter fervuras delicadas, cozer (por um longo período de tempo). Envolver a massa 3-4 Cozer - ferver lentamente - adensar - envolver Ideal para cozeduras prolongadas (arroz, molhos, assados, peixe) na presença de líquidos de acompanhamento (por ex. água, vinho, caldo, leite), envolver massa 2-3 Ideal para cozeduras prolongadas (volumes inferiores a 1 litro: arroz, molhos, assados, peixe) na presença de líquidos de acompanhamento (por ex. água, vinho, caldo, leite) Potência baixa 1-2 Derreter - descongelar - manter quente - envolver Ideal para amolecer a manteiga, derreter delicadamente o chocolate, descongelar produtos de pequenas dimensões e manter quentes alimentos acabados de cozinhar (ex.: molhos, sopas)
