Null effekt Støtteoverflate Platetopp i stand-by eller avslått (mulig gjenværende restvarme, indikert med H)DK81 DIN OG ANDRES SIKKERHED ER MEGET VIGTIG Denne brugervejledning og selve apparatet er forsynet med vigtige oplysninger om sikkerhed, der altid skal læses og overholdes. Alle oplysninger om sikkerheden specificerer den potentielle fare, som de henviser til og angiver, hvordan risikoen for læsioner, skader og elektriske stød som følge af ukorrekt brug af apparatet kan forhindres. Overhold omhyggeligt følgende: - Tag stikket ud af stikkontakten før enhver form for installation eller vedligeholdelse. - Installationen eller vedligeholdelsen skal udføres af en autoriseret elinstallatør i henhold til producentens anvisninger og gældende lovgivning. Reparer eller udskift ikke nogen af apparatets dele, medmindre det kræves specifikt i brugervejledningen. - Dette apparat skal ekstrabeskyttes, jvf. stærkstrømsreglementet. - Strømforsyningskablet skal være tilstrækkelig langt til, at det er muligt at slutte det indbyggede apparat til strømforsyningen. - For at opfylde de gældende sikkerhedsdirektiver for installation skal der anvendes en afbryderkontakt med en afstand på mindst 3 mm mellem kontakterne. - Brug ikke multistikdåser eller forlængerledninger. - Træk ikke i apparatets strømkabel. - Efter endt installation må der ikke være direkte adgang til de elektriske dele. - Apparatet er udelukkende beregnet til husholdningsbrug til tilberedning af madvarer. Ingen anden brug er tilladt (f.eks. opvarmning af rum). Producenten fralægger sig ethvert ansvar for skader forårsaget af fejlagtig brug eller forkert indstilling af betjeningsknapperne. - ADVARSEL: Apparatet og de tilgængelige dele kan blive varme, når apparatet er i brug. Sørg for ikke at berøre varmeelementerne. Børn under 8 år må ikke opholde sig i nærheden af apparatet, medmindre de er under konstant opsyn. - Apparatet kan blive meget varmt, når det er i brug. Børn skal holdes på afstand og være under opsyn for at sikre, at de ikke leger med apparatet. - Rør ikke ved apparatets opvarmede dele under og efter brug. Undgå kontakt med klude eller andet brændbart materiale, indtil alle apparatets dele er tilstrækkeligt afkølet. - Anbring ikke brændbart materiale på apparatet eller i nærheden af det. - Hede fedtstoffer og olier kan nemt antændes. Hold øje med tilberedningen af fedt- og olieholdige madvarer. - Dette apparat må udelukkende betjenes af børn over 8 år og personer, som er fysisk, sensorisk eller psykologisk funktionshæmmede, eller som mangler den nødvendige erfaring og viden, hvis de er under opsyn eller først er blevet instrueret i brugen af en person med ansvar for deres sikkerhed, og de er klar over risikoen ved forkert brug. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn, medmindre de er under opsyn. - Der må ikke anbringes metalgenstande som f.eks. knive, gafler, skeer eller låg på overfladerne på kogesektionen, da de kan blive varme. - Der skal monteres en skilleplade (medfølger ikke) i rummet under apparatet.

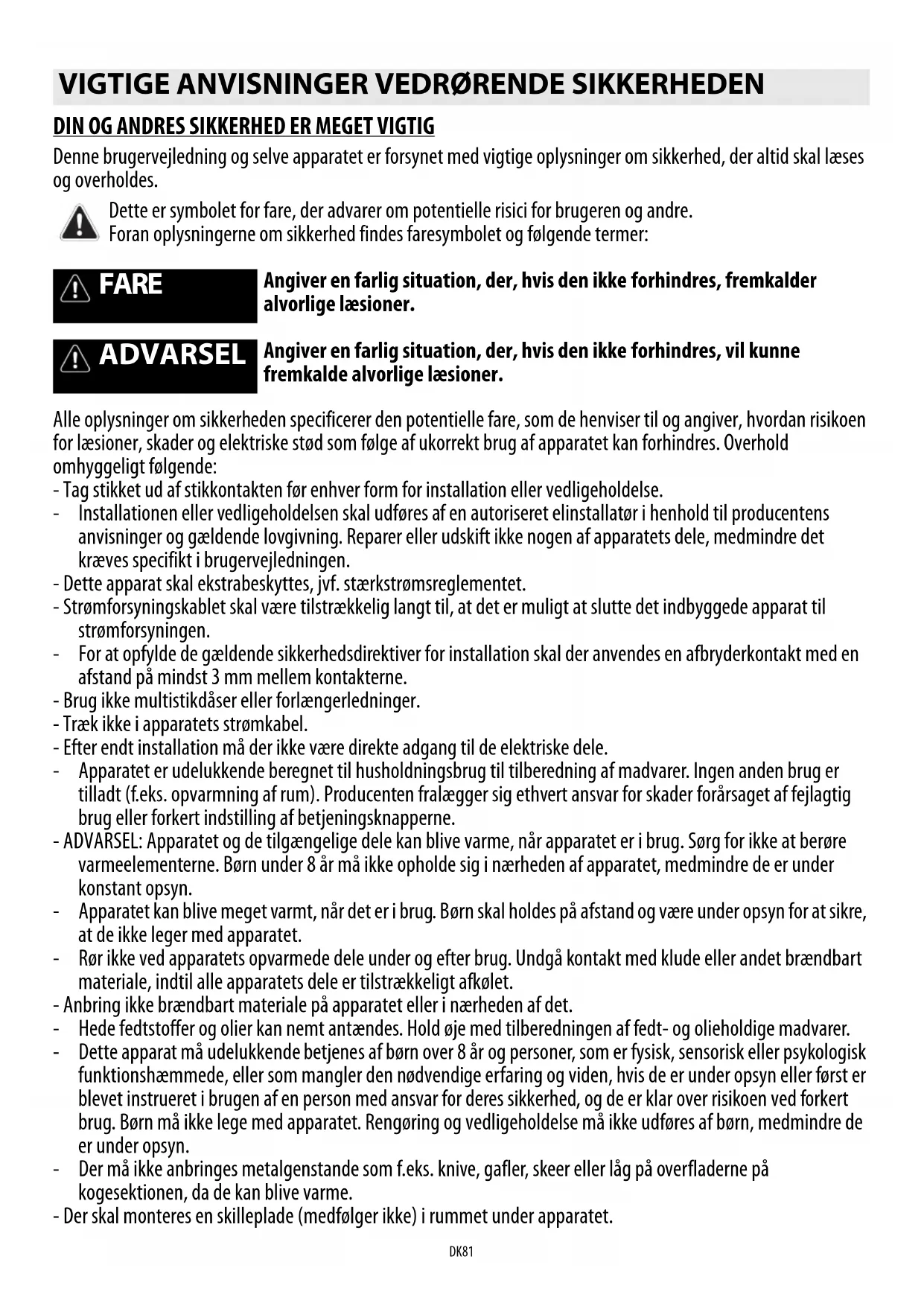

VIGTIGE ANVISNINGER VEDRØRENDE SIKKERHEDEN

Dette er symbolet for fare, der advarer om potentielle risici for brugeren og andre. Foran oplysningerne om sikkerhed findes faresymbolet og følgende termer: FARE Angiver en farlig situation, der, hvis den ikke forhindres, fremkalder alvorlige læsioner. ADVARSEL Angiver en farlig situation, der, hvis den ikke forhindres, vil kunne fremkalde alvorlige læsioner. DANSK Installation Side 2 Brugervejledning SideDK82 - Hvis der er en revne i overfladen, skal stikket tages ud af stikkontakten for at undgå risikoen for elektrisk stød. - Apparatet er ikke beregnet til at blive startet ved hjælp af en ekstern timer eller en separat fjernbetjening. -ADVARSEL: Hold øje med kogesektionen, når der tilberedes med fedtstoffer eller olie, da de kan komme i brand. Forsøg ALDRIG at slukke en brand med vand, men tag stikket ud af stikkontakten, og dæk derefter flammen til med for eksempel et låg eller et brandtæppe. ADVARSEL: Risiko for brand: opbevar ikke genstande på kogezonernes overflader. - Anvend ikke damprensere. - Der må ikke anbringes genstande af metal, som f.eks. knive, gafler, skeer og låg, på kogesektionens overflade. De kan blive meget varme. - Efter endt tilberedning skal der slukkes for kogezonen ved hjælp af den tilhørende betjeningsknap. Stol ikke på grydedetektoren.DK83 Bortskaffelse af emballagen Emballagen kan genbruges 100% og er mærket med genbrugssymbolet ( ). Emballagen må derfor ikke efterlades i miljøet, men skal bortskaffes i overensstemmelse med lokale regler. Bortskaffelse af produktet Dette apparat er i overensstemmelse med EU-direktiv 2002/96/EF, Affald af elektrisk og elektronisk udstyr (WEEE). Når dette produkt bortskaffes på korrekt vis, er brugeren med til at forhindre potentielt negative konsekvenser for miljøet og folkesundheden. Symbolet på produktet eller på dokumenterne, der ledsager produktet, angiver, at produktet ikke må bortskaffes sammen med husholdningsaffaldet. Det skal i stedet afleveres på en genbrugsstation for elektrisk og elektronisk udstyr. Energispareråd For at opnå de bedste tilberedningsresultater anbefales følgende:

• Brug kogegrej med en bunddiameter, der svarer til kogezonens diameter.

• Brug kun kogegrej med plan bund.

• Om muligt skal grydernes låg være lagt på under tilberedningen.

• Ved brug af trykkoger afkortes tilberedningstiden, og der opnås yderligere energibesparelser.

• Anbring kogegrejet på midten af kogezonen (aftegnet på kogesektionen). - Dette produkt er beregnet til at komme i kontakt med fødevarer og er i overensstemmelse med forordning ( ) nr. 1935/2004. Produktet er udviklet, produceret og markedsført i overensstemmelse med sikkerhedskravene i Lavspændingsdirektivet 2006/95/EF (der erstatter direktiv 73/23/EØF og efterfølgende ændringer) og beskyttelseskravene i EMC-direktivet 2004/108/EF. Brug en magnet til at teste, om kogegrejet er egnet til kogesektionen: Kogegrejet kan ikke bruges, hvis det ikke er magnetisk. - Kontrollér, at grydernes bund ikke er ru, da dette vil kunne ridse kogesektionens overflade. Kontrollér køkkengrejet. - Sæt aldrig varme gryder eller pander på betjeningspanelets overflade. Den kan blive beskadiget.

VIGTIGT: Kogezonerne tænder ikke, hvis kogegrejet ikke har den korrekte diameter. Brug kun gryder med symbolet for “INDUKTION” (se figur ved siden af). Før der tændes for kogesektionen, anbringes gryden på den ønskede kogezone. EKSISTERENDE KOGEGREJ

10 cm min. 14,5 cm maks.DK84 Kontrollér, at apparatet ikke er blevet beskadiget under transporten. I tilfælde af problemer kontaktes forhandleren eller Service. Se illustrationerne på side 2 vedrørende indbygningsmålene og anvisninger i installation.

FORBEREDELSE AF INDBYGNINGEN

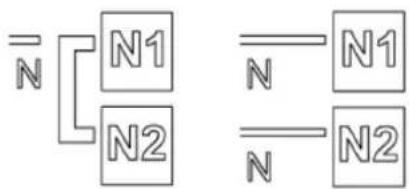

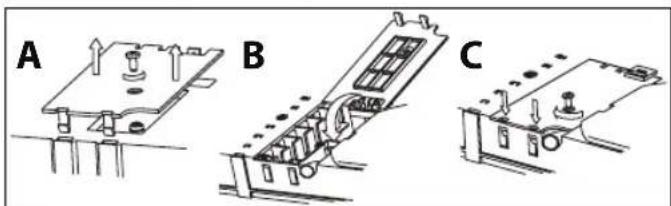

Tilslutning til klemkasse Anvend et kabel af typen H05RR-F til den elektriske tilslutning, som angivet i tabellen nedenfor. Vigtigt: - Lad de små metalbroer mellem klemkassens skruer L1-L2 og N1-N2 sidde, eller tag dem af i overensstemmelse med forbindelsesdiagrammet (se figuren). - Hvis kablet medfølger, skal de medfølgende anvisninger vedrørende tilslutning følges. - Sørg for, at alle klemkassens seks skruer er fastspændte efter tilslutningen af ledningerne. Eksempel på tilstedeværende bro på plads (til venstre) eller aftaget bro (til højre). Se forbindelsesdiagrammet for detaljer (broerne kan sidde mellem L1-L2 og mellem N1 og N2). INSTALLATION ADVARSEL - Monter en skilleplade under kogesektionen. - Der må ikke være adgang til produktets underside efter opstillingen. - Ved installation af en ovn under kogesektionen må der ikke placeres en skilleplade.

• Afstanden mellem apparatets underside og skillepladen skal overholde målene anført på figuren.

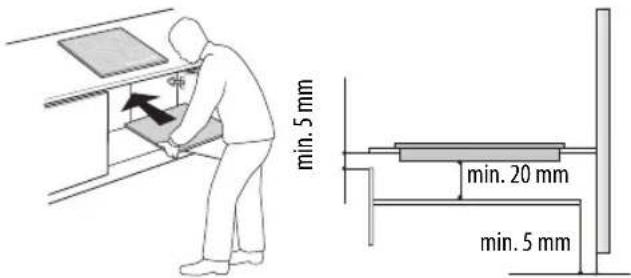

• For at sikre produktets korrekte funktion må minimumåbningen mellem bordpladen og møblets øverste kant ikke spærres (min. 5 mm).

• Hvis der er installeret en ovn under bordet, skal det sikres, at den er udstyret med et kølesystem.

• Monter aldrig kogesektionen oven på opvaskemaskinen eller vaskemaskinen. På denne måde undgås det, at de elektroniske kredsløb kommer i kontakt med damp eller fugt, der kan ødelægge dem.

• Hvis apparatet skal monteres i niveau med bordpladen, kontaktes Service for at få skruesæt 4801 211 00112.

• Bordpladen fjernes med en skruetrækker (medfølger ikke) ved hjælp af de ydre fjedre nederst på produktet.

TILSLUTNING TIL STRØMFORSYNINGEN

ADVARSEL - Tag stikket ud af stikkontakten. - Installationen skal udføres af en autoriseret elektriker, der har kendskab til de aktuelle regulativer vedrørende sikkerhed og installation. - Producenten fralægger sig ethvert ansvar for skader på personer, dyr eller ting, der skyldes manglende overholdelse af anvisningerne i dette afsnit. - Strømforsyningskablet skal være så langt, at kogesektionen kan fjernes fra bordpladen. - Kontrollér, at spændingen på typepladen, der er anbragt på bunden af apparatet, svarer til spændingen, der hvor apparatet installeres. Ledere Mængde x størrelse 230 V ~ + 3 x 4 mm

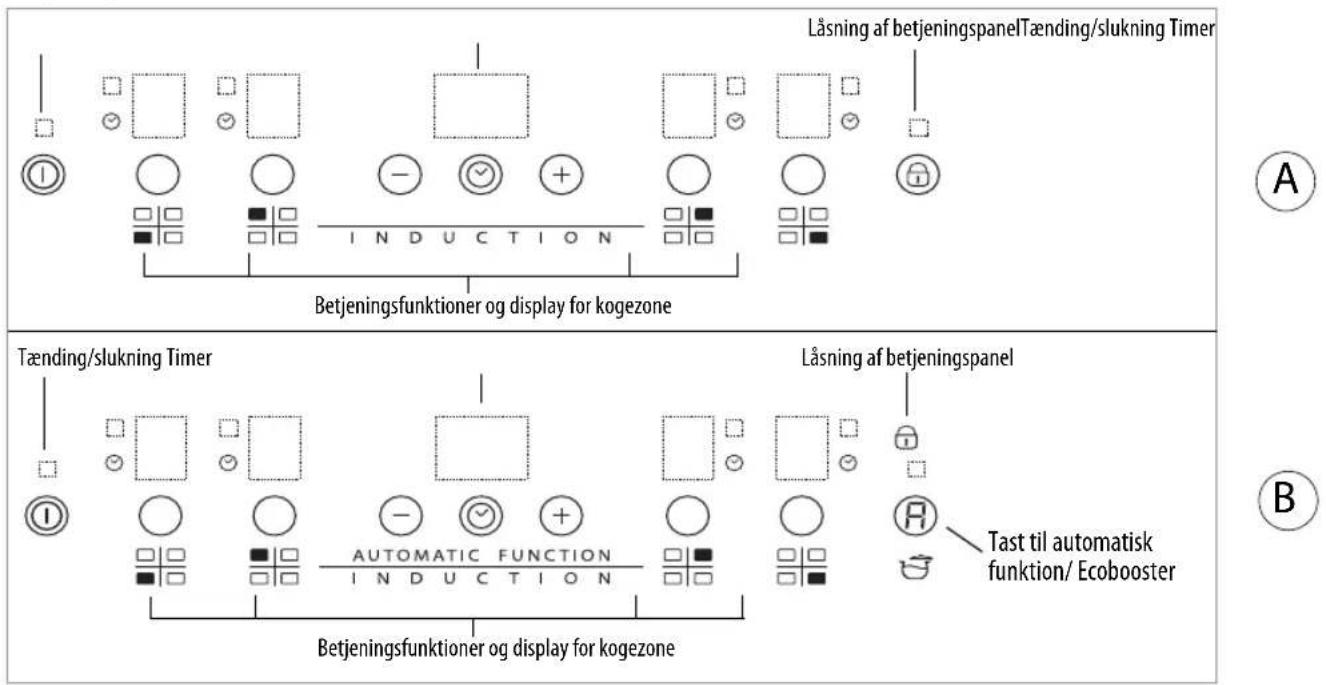

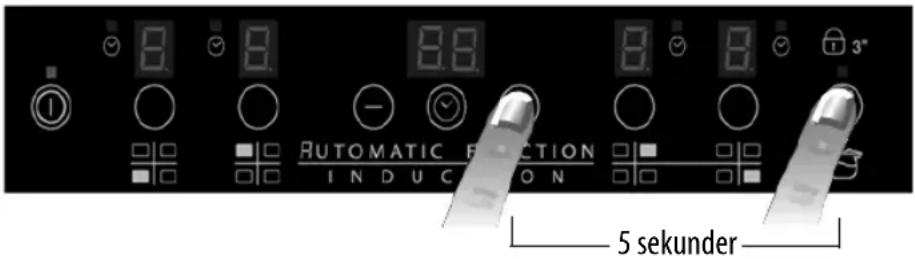

min. 5 mm min. 20 mm min. 5 mm 400 V 3N ~ 230 V ~ 230-240 V ~ (kun Australien) 230 V ~ (kun UK) 400 V 2N ~ 230 V 3 ~ (kun Belgien) 400 V 2N ~ (kun Holland) 230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBADK85 Beskrivelse af betjeningspanelet Betjeningspanel Tænding og slukning af kogesektionen Kogesektionen tændes, ved at der trykkes på tasten i 2 sekunder, indtil kogezonens display lyser. Sluk ved at trykke på den samme tast, indtil displayet slukker. Alle kogezoner deaktiveres. Hvis kogesektionen allerede har været brugt, lyser Indikatoren for restvarme “H”, indtil kogezonerne er afkølede. Hvis der ikke vælges en funktion inden for 10 sekunder, efter at der er tændt for kogesektionen, deaktiveres den automatisk. Tænding og regulering af kogezone Når der er tændt for kogesektionen, og gryden er anbragt på den valgte kogezone, skal kogezonen vælges med den tilhørende tast: Niveau 5 vises på displayet. Hver kogezone har forskellige effektniveauer, der kan reguleres med tasterne +/-, og som går fra “1” (laveste effekt) til “9” (maksimal effekt). Nogle kogezoner har en lynkogningsfunktion (Booster), der angives på displayet med bogstavet “P”. Slukning af kogezone Vælg den kogezone, der skal slukkes for, ved at trykke på den tilhørende tast (punktet nederst til højre for effektindstillingen vises på displayet). Tryk på tasten “-”, indtil niveauet er “0”. Kogezonen slukker øjeblikkeligt, hvis tasten for kogezonen holdes inde i 3 sek. Kogezonen deaktiveres, og restvarmeindikatoren “H” vises. Låsning af betjeningspanel Denne funktion blokerer betjeningen af kogesektionen, så børn ikke kan tænde for den ved et uheld. Tænd for kogesektionen for at aktivere låsningen af betjeningspanelet, og hold tasten (eller tasten for funktionen Automatic/Eco Booster, hvis den findes) nede i tre sekunder. Et lydsignal og en kontrollampe ved siden af hængelåssymbolet angiver aktiveringen. Betjeningspanelet er låst med undtagelse af slukningsfunktionen. For at deaktivere låsningen gentages aktiveringsproceduren. Kontrollampen slukker, og kogesektionen er igen aktiveret. Hvis der er vand, væske, der er kogt over, eller genstande, der trykker på tasten under symbolet, kan låsningen af betjeningspanelet aktiveres eller deaktiveres utilsigtet. Timer Timeren er en tidsstyret afbryder, der gør det muligt at indstille en tilberedningstid på maks. 99 minutter (1 time og 39 minutter) for enhver af af kogezonerne. Vælg den kogezone, der skal forbindes med timeren (et lyspunkt vises på displayet nederst til højre for kontrollampen for effektniveauet), tryk på urikonet, og indstil den ønskede tid for timerfunktionen med tasterne “+” og “-” (se figuren). Et par sekunder efter at der er trykket sidste gang, begynder timeren nedtællingen (et lyspunkt tænder ved siden af den zone, som timeren er aktiveret for). Når tiden er udløbet, aktiveres et lydsignal, og kogezonen slukker automatisk. BRUGERVEJLEDNING Betjeningsfunktioner og display for kogezoneLåsning af betjeningspanelBetjeningsfunktioner og display for kogezoneTænding/slukning Timer Tast til automatisk funktion/ Ecobooster Låsning af betjeningspanelTænding/slukning Timer

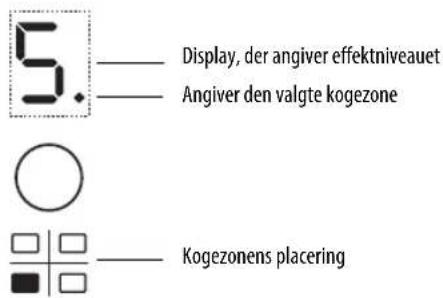

Display, der angiver effektniveauetAngiver den valgte kogezoneKogezonens placeringDK86 Timeren slukkes ved at trykke på tasten “-”, indtil displayet viser “0:0”, eller ved at trykke i 3 sekunder på tasten med urikonet. Gentag ovenstående punkter for at indstille timeren for en anden zone. Timerdisplayet viser altid tiden for den tilhørende zone eller den korteste tid. Ændring eller slukning af timeren udføres ved at vælge tasten for den kogezone, som timeren er forbundet med. Meddelelser fra betjeningspanelet Indikator for restvarme. Kogesektionen er udstyret med en restvarmeindikator for hver kogezone. Denne indikator viser hvilke kogezoner, der stadig er varme. Hvis displayet viser , er kogezonen stadig varm. Hvis indikatoren for kogezonen viser restvarme, kan den stadig bruges til at holde maden varm på eller til at smelte smør. Når kogezonen er afkølet, slukker displayet. Indikator for en ikke korrekt gryde eller gryde ikke til stede. Hvis gryden ikke passer til din induktionskogesektion, hvis den er dårligt placeret eller ikke har en passende størrelse, vises symbolet for “gryde ikke til stede” på displayet (figuren ved siden af). Hvis der ikke registreres en gryde inden for 60 sekunder, slukker kogezonen. Specialfunktioner Nogle modeller er forsynet med specialfunktioner: Lynkogningsfunktion (Booster) Funktionen findes kun sammen med nogle af kogezonerne, og den gør det muligt at udnytte kogesektionens effekt maksimalt (for eksempel til at bringe vand i kog hurtigt). Funktionen aktiveres ved at trykke på tasten “+”, indtil displayet viser “P”. Efter 10 minutters brug af boosterfunktionen indstiller kogesektionen automatisk zonen til niveau 9. Funktionen Automatic Denne funktion indstiller automatisk et effektniveau, så viderekogningen holdes konstant på et minimalt niveau. Aktiver denne funktion, når maden er bragt i kog, ved at trykke på tasten for kogezonen og derefter på tasten . Eco Booster Tænd for kogesektionen, vælg en kogezone, og tryk på tasten for at aktivere denne funktion. Kogesektionen aktiverer automatisk en cyklus, der bringer vandet i kog og opretholder viderekogningen, så energiforbruget reduceres i forhold til den normale boosterfunktion. Funktionen findes kun på kogezonerne med symbolet . Demo-funktion Denne kogesektion er forsynet med demo-funktionen, der gør det muligt at bruge betjeningspanelet uden at aktivere de tilførende kogezoner. Aktiveringen og deaktiveringen skal udføres inden for 60 sekunder fra det øjeblik, hvor produktet bliver sluttet til strømforsyningen i hjemmet. Demo-funktionen aktiveres ved at trykke samtidigt på de to yderste taster til valg af kogezone i 5 sekunder: “dE” vises på displayet i midten. Herefter kan betjeningspanelets funktioner undersøges. Lock og Unlock er også aktive i demo-tilstanden. Demo-funktionen deaktiveres ved at gentage ovenstående procedure. Husk, at kogesektionen først skal afbrydes fra strømforsyningen og derefter tilsluttes igen, hvorefter proceduren skal udføres, inden der er gået 60 sekunder. Aktivering/deaktivering af lydsignal Lydsignalet deaktiveres ved at trykke samtidigt på tasten “ +” og den yderste tast til valg af kogezone i tre sekunder. Gentag ovenstående procedure for at aktivere lydsignalet igen. Aktiveringen og deaktiveringen skal udføres inden for 60 sekunder fra det øjeblik, hvor produktet bliver sluttet til strømforsyningen i hjemmet. 5 sekunder 5 sekunderDK87 VIGTIGT: Brug ikke skure-/metalsvampe, da brug af disse svampe med tiden vil ødelægge glasset.

• Lad kogesektionen køle af efter hver brug, og rengør den, så ophobning af fastbrændte madrester undgås.

• Sukker og andre madvarer med et højt sukkerindhold kan beskadige kogesektionen og skal fjernes med det samme.

• Salt, sukker og sand kan ridse glasoverfladen.

• Brug en blød klud, køkkenrulle eller et specialmiddel, der er beregnet specifikt til rengøring af kogesektionen (følg producentens anvisninger).

• Læs og følg anvisningerne i afsnittet “Brugervejledning”.

• Kontrollér, at der ikke er strømafbrydelse.

• Tør kogesektionen omhyggeligt af efter rengøring.

• Hvis displayet viser alfanumeriske koder, når der tændes for kogesektionen, gås der frem i henhold til nedenstående tabel.

• Hvis der ikke kan slukkes for kogesektionen efter brug, skal stikket straks tages ud af stikkontakten. Der kan komme hvislende eller knitrende lyde fra induktionskogesektioner under normal funktion. Disse lyde stammer fra gryderne pga. bundenes særlige egenskaber (for eksempel lag af forskellige materialer, ujævn bund). Lydene varierer afhængigt af det anvendte kogegrej og mængden af madvarer i det og er derfor ikke tegn på en defekt. Induktionskogesektionen er desuden udstyret med et indvendigt kølesystem for at holde de elektroniske komponenter ved en kontrolleret temperatur. Dette er årsagen til, at der kan høres lyde fra ventilatoren under funktion og også i nogle minutter efter, at der er slukket for kogesektionen. Dette er helt normalt og nødvendigt, for at produktet kan fungere korrekt. Før Service kontaktes

1. Undersøg, om det er muligt selv at rette fejlen ved at følge anvisningerne i afsnittet “Fejlfinding”.

2. Sluk for apparatet, og tænd for det igen for at kontrollere, om fejlen er afhjulpet.

Hvis apparatet stadig ikke fungerer korrekt, kontaktes Service. Oplys venligst:

• En kort beskrivelse af fejlen.

• Den præcise type og model.

• Servicenummeret (tallet står efter ordet Service på typepladen), der er placeret under apparatet (på metalpladen).

• Fulde navn og adresse.

• Telefonnummer. Hvis det er nødvendigt at reparere apparatet, kontaktes et autoriseret servicecenter (som garanti for brug af originale reservedele og en korrekt reparation). Reservedele vil kunne fås i 10 år. RENGØRING ADVARSEL - Anvend ikke damprensere. - Før rengøringen påbegyndes, skal det kontrolleres, at der er slukket for kogezonerne, og at restvarmeindikatoren (“H”) er slukket. FEJLFINDINGSOVERSIGT

FEJLKODE BESKRIVELSE MULIG ÅRSAG LØSNING

C81, C82 Betjeningspanelet slukker, når temperaturen bliver for høj Temperaturen i de elektroniske komponenter er for høj Vent, til kogesektionen er afkølet, før den bruges igen F42 eller F43 Kogesektionen er ikke forbundet til den rigtige spænding Sensoren registrerer en anden spænding end tilslutningens Tag stikket ud af stikkontakten, og kontrollér tilslutningen F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 Ring til Service, og opgiv fejlkoden

STØJ FRA KOGESEKTIONEN

SERVICEDK88 BEMÆRK: Når der tilberedes retter, der kun kræver tilberedning i kort tid, men hvor en perfekt fordeling af varmen er nødvendig (for eksempel pandekager), på dobbeltzonen med en diameter på 28 cm (afhængigt af model), anbefales det at anvende kogegrej med en diameter på højst 24 cm. I forbindelse med skånsomme tilberedninger (f.eks. smeltning af chokolade eller smør) anbefales det at anvende enkeltzoner med en mindre diameter. EFFEKTTABEL Effektindstilling Tilberedningstype Anvendelse (angivelsen afhænger af erfaring og tilberedningsvaner) Maks. indstilling Boost Hurtig opvarmning Ideel til hurtigt at øge madens temperatur, til hurtigt at bringe vand eller anden væske i kog 8-9 Stegning - kogning Ideel til bruning, start på en tilberedning, stegning af frosne produkter, bringe hurtigt i kog Høj indstilling 7-8 Bruning - svitsning - kogning - grilning Ideel til at svitse, holde i kog, stege og grille (i kort tid, 5-10 minutter) 6-7 Bruning - kogning - stuvning - svitsning - grilning Ideel til at svitse, holde let i kog, stege og grille (i 10-20 minutter), forvarme tilbehør Mellemindstilling 4-5 Stegning - stuvning - svitsning - grilning Ideel til at stuve retter, holde svagt i kog, stege (i lang tid). Vende pasta med f.eks. olie eller parmesan 3-4 Stegning - simring - indkogning - vending med afsluttende ingrediens Ideel til langvarig tilberedning (ris, sovse, steg, fisk) med væske (f. eks. vand, vin, bouillon, mælk), vende pastaretten til sidst 2-3 Ideel til langvarig tilberedning (mængder under en liter: ris, sovse, steg, fisk) med væske (f. eks. vand, vin, bouillon, mælk) Lav indstilling 1-2 Smeltning - optøning - varmholdning - afsluttende vending Ideel til blødgøring af smør, smeltning af chokolade, optøning af små madvarer og varmholdning af netop færdige retter (f.eks. sovs, suppe, minestrone)
