MANUAL DE UTILIZADOR CCT9851N CANDY

ISTRUÇÕES PARA A INSTALAÇÃO

• Asoperaçõesdemontagemeligaçãoeléctricadevem ser efectuadas por pessoal especializado.

• Utilizarluvasdeproteçãoantesdeefetuarasoperações de montagem.

• Conexãoelétrica: - O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ficha deve ser facilmente acessível após a instalação do aparelho. No caso em que o aparelho não disponha de cabo sem ficha, para ligá-lo à rede eléctrica será necessário interpor um interruptor omnipolar com abertura mínima de 3 mm entre os contactos, dimensio- nado para a carga e que atenda aos regulamentos em vigor. - A ligação à rede elétrica deve ser feito como segue: MARROM = L linha AZUL = N neutro.

• Se o plano de cozedura utilizado for eléctrico, a gás ou por indução, a distância mínima entre o mesmo e a parte mais baixa do exaustor deverá ser de no mínimo 65 cm (Fig.5). Ten- do que ser usado um tubo de conexão composto de duas ou mais partes, a parte superior deve ficar externamente àquela inferior. Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizado para evacuar fumos de aparelhos alimentados por uma energia que não a elétrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros anti-gordura (Fig.6). - No caso de montagem do aparelho em versão aspirante predisponha o furo de evacuação do ar.

• Aconselha-se o uso de um tubo de evacuação do ar com o mesmo diâmetro da boca de saída do ar. O uso de uma redu- ção poderia diminuir o desempenho do produto e aumentar o ruído.

• Fixaçãonaparede: Efectuar os furos A respeitando as cotas indicadas (Fig.2). Fixar o aparelho à parede e alinhá-lo na posição horizontal com os prumos. Conseguida a regulação fixar a campânula definitivamente mediante os 2 parafusos A (Fig.4). Para as várias montagens utilizar parafusos e buchas de expansão adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e as buchas serem fornecidos com o produto, assegurar-se que são adequados para o tipo de parede em que vai ser fixada a campânula.

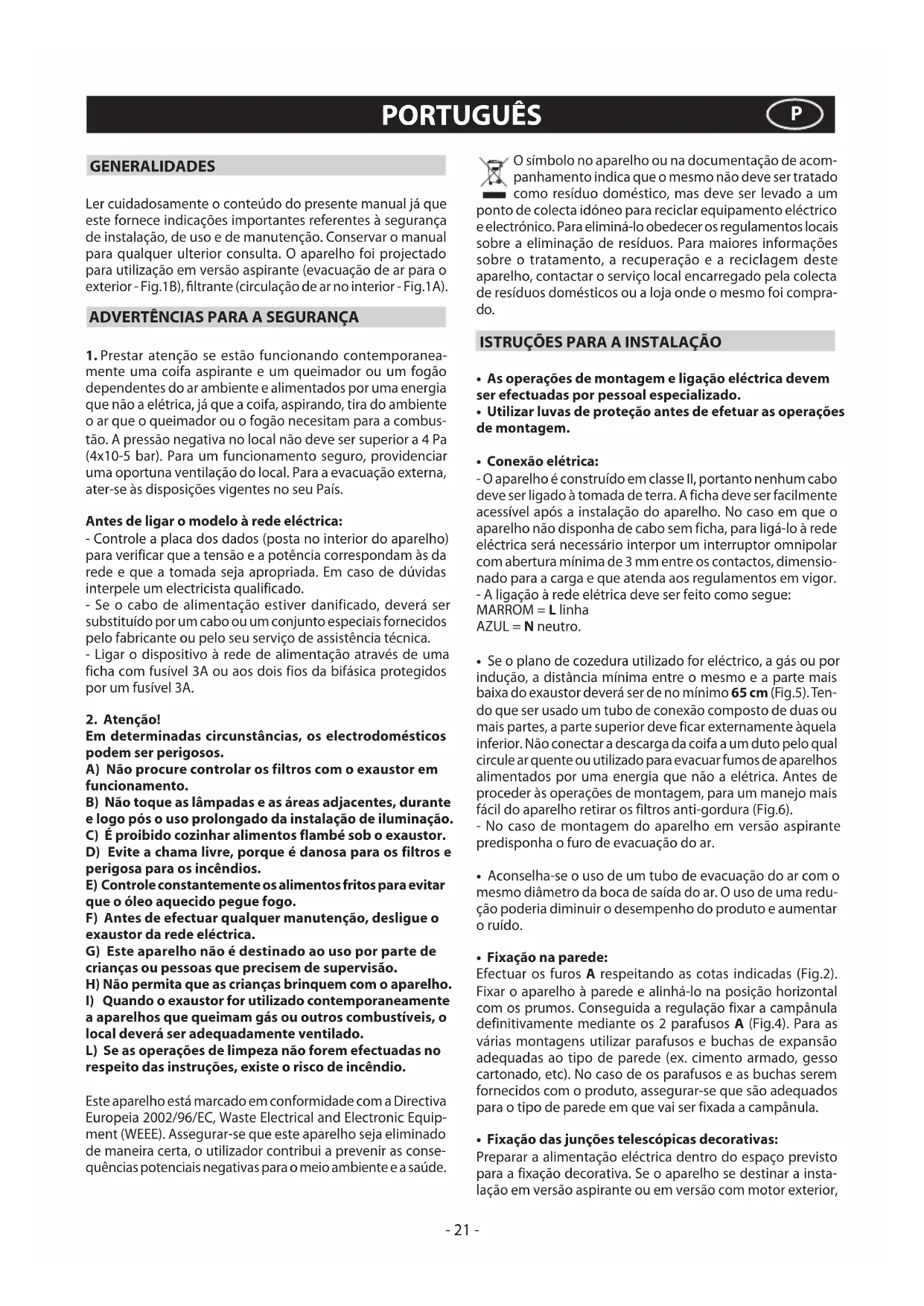

• Fixaçãodasjunçõestelescópicasdecorativas: Preparar a alimentação eléctrica dentro do espaço previsto para a fixação decorativa. Se o aparelho se destinar a insta- lação em versão aspirante ou em versão com motor exterior, GENERALIDADES Ler cuidadosamente o conteúdo do presente manual já que este fornece indicações importantes referentes à segurança de instalação, de uso e de manutenção. Conservar o manual para qualquer ulterior consulta. O aparelho foi projectado para utilização em versão aspirante (evacuação de ar para o exterior - Fig.1B), ltrante (circulação de ar no interior - Fig.1A).

ADVERTÊNCIAS PARA A SEGURANÇA

1. Prestar atenção se estão funcionando contemporanea-

mente uma coifa aspirante e um queimador ou um fogão dependentes do ar ambiente e alimentados por uma energia que não a elétrica, já que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogão necesitam para a combus- tão. A pressão negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um funcionamento seguro, providenciar uma oportuna ventilação do local. Para a evacuação externa, ater-se às disposições vigentes no seu País. Antes de ligar o modelo à rede eléctrica: - Controle a placa dos dados (posta no interior do aparelho) para verificar que a tensão e a potência correspondam às da rede e que a tomada seja apropriada. Em caso de dúvidas interpele um electricista qualificado. - Se o cabo de alimentação estiver danificado, deverá ser substituído por um cabo ou um conjunto especiais fornecidos pelo fabricante ou pelo seu serviço de assistência técnica. - Ligar o dispositivo à rede de alimentação através de uma ficha com fusível 3A ou aos dois fios da bifásica protegidos por um fusível 3A. 2.Atenção! Em determinadas circunstâncias, os electrodomésticos podem ser perigosos. A)Nãoprocurecontrolarosfiltroscomoexaustorem funcionamento. B)Nãotoqueaslâmpadaseasáreasadjacentes,durante elogopósousoprolongadodainstalaçãodeiluminação. C)Éproibidocozinharalimentosflambésoboexaustor. D) Evite a chama livre, porque é danosa para os filtros e perigosa para os incêndios. E) Controle constantemente os alimentos fritos para evitar que o óleo aquecido pegue fogo. F)Antesdeefectuarqualquermanutenção,desligueo exaustordaredeeléctrica. G)Esteaparelhonãoédestinadoaousoporpartede criançasoupessoasqueprecisemdesupervisão. H)Nãopermitaqueascriançasbrinquemcomoaparelho. I)Quandooexaustorforutilizadocontemporaneamente a aparelhos que queimam gás ou outros combustíveis, o local deverá ser adequadamente ventilado. L)Seasoperaçõesdelimpezanãoforemefectuadasno respeitodasinstruções,existeoriscodeincêndio. Este aparelho está marcado em conformidade com a Directiva Europeia 2002/96/EC, Waste Electrical and Electronic Equip- ment (WEEE). Assegurar-se que este aparelho seja eliminado de maneira certa, o utilizador contribui a prevenir as conse- quências potenciais negativas para o meio ambiente e a saúde. PORTUGUÊS

- 21 -preparar o furo de evacuação de ar. Regular o comprimento do estribo de apoio da junção superior (Fig.3). Em seguida, fixá-la ao tecto de modo a ficar em simetria com a campânula mediante os parafusos A (Fig.3) e respeitando a distância ao tecto indicada na Fig.2. Ligar, mediante um tubo de união, a junção C ao furo de evacuação de ar (Fig.4). Introduzir a junção superior no interior da junção inferior e apoiar sobre o casco. Deslizar a junção superior até ao estribo e fixá-la mediante os parafusos B (Fig.3). Para transformar a campânula da versão aspirante para versão filtrante, solicite ao seu revendedor os filtros de carbono activo e siga as instruções de montagem.

instalar a campânula e as duas junções como indicado no parágrafo relativo à montagem da campânula na versão aspirante. Para a montagem da junção filtrante consultar as instruções contidas no kit. Se o kit não tiver sido fornecido, solicite-o ao seu revendedor como acessório.Os filtros devem ser aplicados ao grupo aspirante situado no interior do exau- stor centrando-os e girando-os em 90 graus até que se ouça o sinal de tranca (Fig.7).

É recomendável colocar o aparelho a funcionar antes de proceder com a cozedura de qualquer alimento. É recomen- dável deixar o aparelho 15 minutos a funcionar, depois de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro. O bom funcionamento do exaustor depende de uma correcta e constante manutenção; uma atenção especial deve ser dedicada ao filtro anti-gordura e ao filtro de carvão activado. tem como função reter as partículas de gordura em suspensão no ar e, portanto, é sujeito a obstruir- -se, com tempos que variam de acordo com a utilização do aparelho. - Para evitar o perigo de incêndio é necessário lavar os filtros anti-gordura, manualmente, a cada 2 meses, no máximo, com detergente líquido neutro não abrasivo ou na máquina de lavar pratos, com baixas temperaturas e ciclos breves. - Se forem utilizados filtros anti-gorduras acrílicos, lavá-los a mão a cada 2 meses, utilizando detergentes líquidos neutros não abrasivos, e substituí-los mais ou menos a cada 6 lavagens. - Depois de algumas lavagens pode ocorrer alterações de cor. Este fato não dá direito à reclamação para eventuais substituições. são utilizados para depurar o ar que é introduzido no ambiente e tem a função de atenuar os odores desagradáveis gerados pelo cozimento. - Os filtros de carvão ativo não regeneráveis devem ser substi- tuídos a cada 4 meses, no máximo. A saturação do carvão ativo depende do uso mais ou menos prolongado do aparelho, tipo de alimento e regularidade de lavagem do filtro anti-gordura.

utilizando um pano húmido com álcool desnaturado ou

O sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui notavelmente a duração média das lâmpadas. a inobservância das advertências de limpeza e do exaustor e da substituição e limpeza dos filtros comporta riscos de incêndios. Aconselha-se seguir as instruções men- cionadas. a simbologia é indicada a seguir: A = Botão ILUMINAÇÃO B = Botão OFF C = Botão PRIMEIRA VELOCIDADE D = Botão SEGUNDA VELOCIDADE E = Botão TERCEIRA VELOCIDADE F = Botão TIMER PARADA AUTOMÁTICA 15 minutos (*) Se o seu aparelho for dotado da função de velocidade INTEN- SIVA, partindo da TERCEIRA velocidade e mantendo pressio- nada por cerca 2 segundos a tecla E, esta função ativa-se por 10 minutos e, a seguir, retorna à velocidade anteriormente configurada. O LED pisca quando a função for ativa. Para interrompê-la antes dos 10 minutos, pressionar novamente a tecla E. Para alguns modelos, é possível ativar a função mesmo com a primeira e a segunda velocidade. Pressionar a tecla F por 2 segundos (com o exaustor des- ligado) e ativa-se a função “clean air”. Esta função liga o motor por 10 minutos a cada hora na primeira velocidade. Quando inicialmente ativada esta função, inicia-se o motor na primiera velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz fixa até que, depois de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomeçam a piscar por 10 minutos e assim sucessivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imediatamente ao seu funcionamento normal (por exemplo: se pressiono a tecla D desativa-se a função “clean air” e o motor trabalha em sua segunda velocidade; pressionando a tecla B a função desativa-se). (*) A função “TIMER PARADA AUTOMÁTICA” retarda a parada da coifa, que continuará a funcionar à velocidade de exercício em curso no momento em que foi atuada esta função, de 15 minutos.

- Quando a tecla A pisca com uma frequência de 2 sec. os filtros antigordura devem ser lavados. - Quando a tecla A pisca com uma frequência de 0,5 sec. os filtros de carvão ativado devem ser substituídos ou lavados conforme o tipo de filtro. Uma vez recolocado o filtro limpo é necessário fazer o reset da memória eletrônica pressionando a tecla A por aproxima- damente 5 sec. até que pare de piscar. Fig.9 a simbologia é indicada a seguir: A = Botão ILUMINAÇÃO B = Botão OFF C = Botão PRIMEIRA VELOCIDADE D = Botão SEGUNDA VELOCIDADE E = Botão TERCEIRA VELOCIDADE G = Luz MOTOR EM FUNCIONAMENTO. Comandos slider (Fig.10) a simbologia é indicada a seguir: A = Interruptor de luz A1 = Tecla Off A2 = Tecla On C = Controle de velocidade C1 = Tecla Off C2 = Tecla PRIMEIRA VELOCIDADE C3 = Tecla SEGUNDA VELOCIDADE - 22 -C4 = Tecla TERCEIRA VELOCIDADE.

• Substituiçãodaslâmpadasdicróicas(Fig.11): Para substituir as lâmpadas de halogéneo B tire o vidro C fazendo forças nas específi cas espessuras. Substitua com lâmpadas do mesmo tipo. Atenção: não toque a lâmpada directamente com as mãos.

• Substituiçãodaslâmpadasincandescentes/alógenas (Fig.12): Utilizar somente lâmpadas do mesmo tipo e Voltagem ins- taladas no aparelho. SERVIÇO DE ASSISTêNCIA AOS CLIENTES Antes de chamar o serviço de assistência técnica. Se o produto não funcionar, aconselhamos: - verificar a correcta introdução da ficha na tomada de corrente. Caso não se consiga identicar a causa do mau funcionamen- to: desligar o aparelho, não efectuar alterações no mesmo e chamar o Serviço de Assistência Técnica. NÚMERO DE IDENTIFICAÇÃO DO PRODUTO. Onde se encontra? É importante comunicar ao Serviço de Assistência Técnica a sigla do produto e o número de identicação (16 caracteres que começam com o valor 3) que se encontra no certicado de garantia ou na placa de identicação colocada no interior do aparelho. Desta forma, poderá contribuir a evitar inúteis visitas do téc- nico, economizando também os respectivos custos.
