INSTRUKCJA OBSŁUGI CCT9851N CANDY

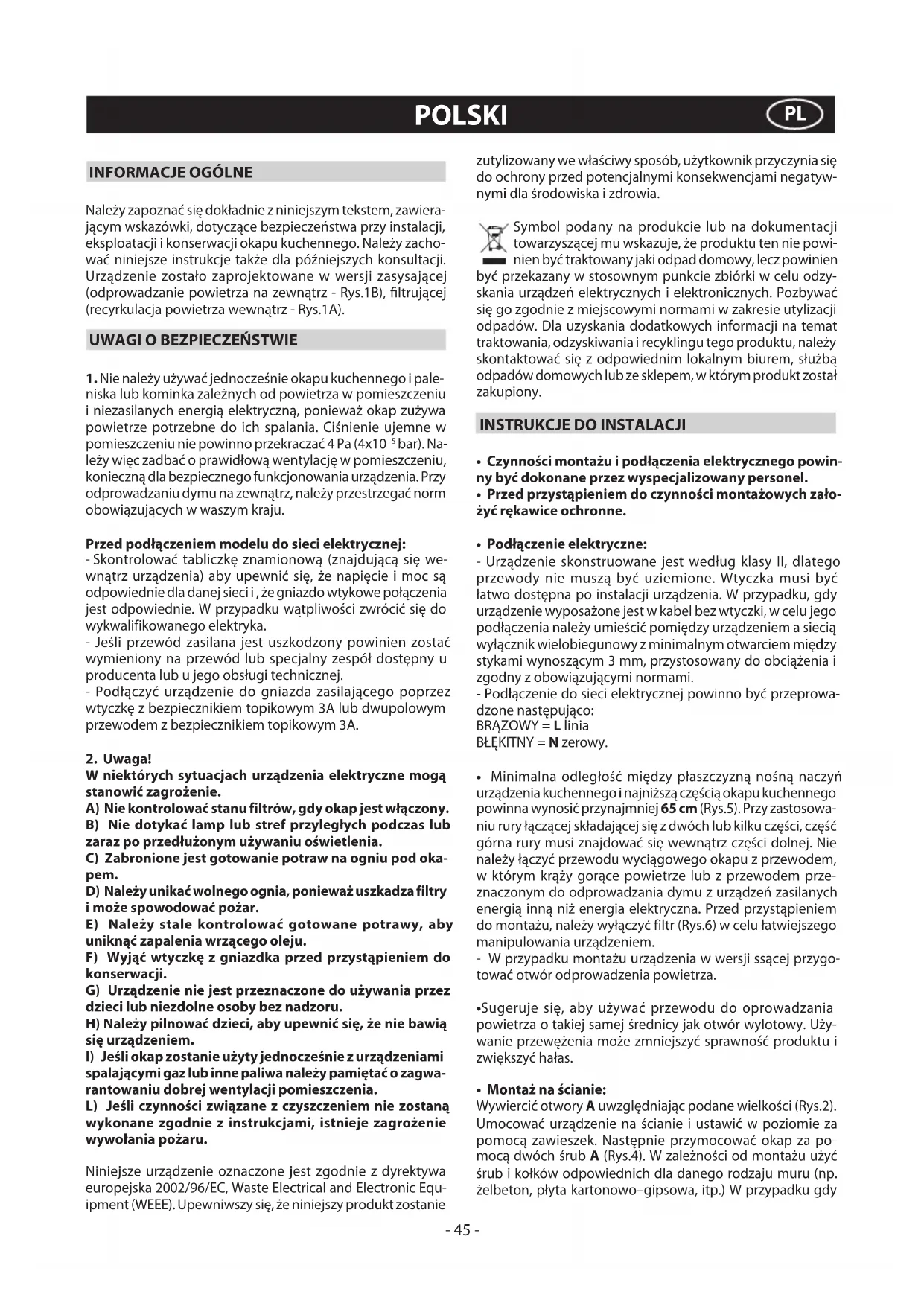

Należy zapoznać się dokładnie z niniejszym tekstem, zawiera- jącym wskazówki, dotyczące bezpieczeństwa przy instalacji, eksploatacji i konserwacji okapu kuchennego. Należy zacho- wać niniejsze instrukcje także dla późniejszych konsultacji. Urządzenie zostało zaprojektowane w wersji zasysającej (odprowadzanie powietrza na zewnątrz - Rys.1B), ltrującej (recyrkulacja powietrza wewnątrz - Rys.1A).

UWAGI O BEZPIECZEŃSTWIE

1. Nie należy używać jednocześnie okapu kuchennego i pale-

niska lub kominka zależnych od powietrza w pomieszczeniu i niezasilanych energią elektryczną, ponieważ okap zużywa powietrze potrzebne do ich spalania. Ciśnienie ujemne w pomieszczeniu nie powinno przekraczać 4 Pa (4x10

bar). Na- leży więc zadbać o prawidłową wentylację w pomieszczeniu, konieczną dla bezpiecznego funkcjonowania urządzenia. Przy odprowadzaniu dymu na zewnątrz, należy przestrzegać norm obowiązujących w waszym kraju. Przed podłączeniem modelu do sieci elektrycznej: - Skontrolować tabliczkę znamionową (znajdującą się we- wnątrz urządzenia) aby upewnić się, że napięcie i moc są odpowiednie dla danej sieci i , że gniazdo wtykowe połączenia jest odpowiednie. W przypadku wątpliwości zwrócić się do wykwalifikowanego elektryka. - Jeśli przewód zasilana jest uszkodzony powinien zostać wymieniony na przewód lub specjalny zespół dostępny u producenta lub u jego obsługi technicznej. - Podłączyć urządzenie do gniazda zasilającego poprzez wtyczkę z bezpiecznikiem topikowym 3A lub dwupolowym przewodem z bezpiecznikiem topikowym 3A.

W niektórych sytuacjach urządzenia elektryczne mogą stanowić zagrożenie. A) Nie kontrolować stanu filtrów, gdy okap jest włączony. B) Nie dotykać lamp lub stref przyległych podczas lub zaraz po przedłużonym używaniu oświetlenia. C) Zabronione jest gotowanie potraw na ogniu pod oka- pem. D) Należy unikać wolnego ognia, ponieważ uszkadza filtry i może spowodować pożar. E) Należy stale kontrolować gotowane potrawy, aby uniknąć zapalenia wrzącego oleju. F) Wyjąć wtyczkę z gniazdka przed przystąpieniem do konserwacji. G) Urządzenie nie jest przeznaczone do używania przez dzieci lub niezdolne osoby bez nadzoru. H) Należy pilnować dzieci, aby upewnić się, że nie bawią się urządzeniem.

I) Jeśli okap zostanie użyty jednocześnie z urządzeniami

spalającymi gaz lub inne paliwa należy pamiętać o zagwa- rantowaniu dobrej wentylacji pomieszczenia. L) Jeśli czynności związane z czyszczeniem nie zostaną wykonane zgodnie z instrukcjami, istnieje zagrożenie wywołania pożaru. Niniejsze urządzenie oznaczone jest zgodnie z dyrektywa europejska 2002/96/EC, Waste Electrical and Electronic Equ- ipment (WEEE). Upewniwszy się, że niniejszy produkt zostanie zutylizowany we właściwy sposób, użytkownik przyczynia się do ochrony przed potencjalnymi konsekwencjami negatyw- nymi dla środowiska i zdrowia. Symbol podany na produkcie lub na dokumentacji towarzyszącej mu wskazuje, że produktu ten nie powi- nien być traktowany jaki odpad domowy, lecz powinien być przekazany w stosownym punkcie zbiórki w celu odzy- skania urządzeń elektrycznych i elektronicznych. Pozbywać się go zgodnie z miejscowymi normami w zakresie utylizacji odpadów. Dla uzyskania dodatkowych informacji na temat traktowania, odzyskiwania i recyklingu tego produktu, należy skontaktować się z odpowiednim lokalnym biurem, służbą odpadów domowych lub ze sklepem, w którym produkt został zakupiony.

INSTRUKCJE DO INSTALACJI

• Czynnościmontażuipodłączeniaelektrycznegopowin- ny być dokonane przez wyspecjalizowany personel.

• Przedprzystąpieniemdoczynnościmontażowychzało- żyć rękawice ochronne.

• Podłączenieelektryczne: - Urządzenie skonstruowane jest według klasy II, dlatego przewody nie muszą być uziemione. Wtyczka musi być łatwo dostępna po instalacji urządzenia. W przypadku, gdy urządzenie wyposażone jest w kabel bez wtyczki, w celu jego podłączenia należy umieścić pomiędzy urządzeniem a siecią wyłącznik wielobiegunowy z minimalnym otwarciem między stykami wynoszącym 3 mm, przystosowany do obciążenia i zgodny z obowiązującymi normami. - Podłączenie do sieci elektrycznej powinno być przeprowa- dzone następująco: BRĄZOWY = L linia BŁĘKITNY = N zerowy.

• Minimalna odległość między płaszczyzną nośną naczyń urządzenia kuchennego i najniższą częścią okapu kuchennego powinna wynosić przynajmniej 65 cm (Rys.5). Przy zastosowa- niu rury łączącej składającej się z dwóch lub kilku części, część górna rury musi znajdować się wewnątrz części dolnej. Nie należy łączyć przewodu wyciągowego okapu z przewodem, w którym krąży gorące powietrze lub z przewodem prze- znaczonym do odprowadzania dymu z urządzeń zasilanych energią inną niż energia elektryczna. Przed przystąpieniem do montażu, należy wyłączyć filtr (Rys.6) w celu łatwiejszego manipulowania urządzeniem. - W przypadku montażu urządzenia w wersji ssącej przygo- tować otwór odprowadzenia powietrza.

• Sugeruje się, aby używać przewodu do oprowadzania powietrza o takiej samej średnicy jak otwór wylotowy. Uży- wanie przewężenia może zmniejszyć sprawność produktu i zwiększyć hałas.

• Montażnaścianie: Wywiercić otwory A uwzględniając podane wielkości (Rys.2). Umocować urządzenie na ścianie i ustawić w poziomie za pomocą zawieszek. Następnie przymocować okap za po- mocą dwóch śrub A (Rys.4). W zależności od montażu użyć śrub i kołków odpowiednich dla danego rodzaju muru (np. żelbeton, płyta kartonowo–gipsowa, itp.) W przypadku gdy POLSKI

- 45 -przy pomocy szmatki zwilżonej denaturatem lub neutral- nym środkiem myjącym w płynie, nie ściernym.

• Instalacja oświetleniowa zaprojektowana jest do użytkowa- nia podczas gotowania, a nie do długotrwałego użycia jako oświetlenie główne pomieszczenia. Przedłużone użytkowanie oświetlenia zmniejsza znacząco średnią trwałość żarówek.

• Uwaga: nieprzestrzeganie wskazówek dotyczących czysz- czenia okapu i wymiany oraz czyszczenia filtrów powoduje ryzyko pożaru. Dlatego też, zaleca się przestrzeganie poda- nych instrukcji.

• Układsterowania(Rys.8) Stery świetlne znaczenie symboli jest następujące. A = Przycisk OŚWIETLENIE B = Przycisk WŁĄCZENIE C = Przycisk PIERWSZA PRĘDKOŚĆ D = Przycisk DRUGA PRĘDKOŚĆ E = Przycisk TRZECIA PRĘDKOŚĆ F = Przycisk REGULATOR CZASOWY AUTOMATYCZNEGO WYŁĄCZENIA po 15 minutach (*) Jeżeli Wasze urządzenie jest wyposażone w funkcję prędkości INTENSYWNA, poczynając od TRZECIEJ prędkości i przy- trzymując wciśnięty przez 2 sekundy klawisz E, zostanie ona uaktywniona na 10 minut, a następnie powróci do wcześniej ustawionej prędkości. Gdy funkcja jest aktywna LED miga. Aby przerwać ją przed upływem 10 minut, ponownie nacisnąć na E. W przypadku niektórych modeli, można uaktywnić funkcję również na pierwszej i drugiej prędkości. Przyciskając przycisk F przez 2 sekundy (przy wyłączonym okapie) włącza sie funkcja “clean air”. Ta funkcja powoduje włączanie silnika przez 10 minut co godzinę na pierwszej prędkości. Jak tylko ta funkcja jest włączona silnik włącza się na 1° prędkość na okres 10 minut podczas tych minut powinny migać jednocześnie przycisk F i przycisk C. Po upływie tego czasu silnik się wyłącza i LED przycisku F świeci się stałym światłem aż do momentu gdy po upływie następnych 50 minut ponownie włącza się silnik na pierwszą prędkość i LED F i C ponownie migają przez 10 minut i dalej w ten sam sposób. Naciskając na jakikolwiek klawisz z wyjątkiem światełek, okap powróci do normalnego funkcjonowania (np. jeżeli zostanie wciśnięty klawisz D zostanie dezaktywowana funkcja “clean air” i silnik będzie ustawiony na 2ej prędkości; naciskając na klawisz B funkcja zostanie dezaktywowana). (*) Funkcja “REGULATOR CZASOWY WYŁĄCZENIA AU TOMATYCZNEGO” opóźni wyłączenie okapu, który będzie funkcjonował przez 15 minut wg regulacji prędkości, jaką posiadał w momencie włączenia takiej funkcji.

• Nasyceniefiltrówprzeciwtłuszczowych/zwęglaaktyw- nego: - Kiedy przycisk A pulsuje z częstotliwością 2 sec. Filtry prze- ciwtłuszczowe wymagają przemycia. - Gdy przycisk A miga z częstotliwością 0,5 sec. oznacza to, że filtry z węglem aktywnym muszą być wymyte lub wymienione, w zależności od ich rodzaju. Po ponownym założeniu czystego filtra należy zresetować pamięć elektroniczną wduszając przycisk A przez około 5 sec. aż ustanie pulsowanie.

• UkładsterowaniaSterymechaniczne(Rys.9)znaczenie symboli jest następujące: A = Przycisk OŚWIETLENIE B = Przycisk WŁĄCZENIE C = Przycisk PIERWSZA PRĘDKOŚĆ śruby i kołki wchodzą w skład zestawu, należy upewnić się, że są one odpowiednie dla rodzaju ściany, na której ma być zamocowany okap.

• Montażteleskopowychzłączekozdobnych: Przed założeniem złączki ozdobnej zamontować zasilanie elektryczne. Jeśli urządzenie instalowane jest w wersji zasysającej lub w wersji z silnikiem zewnętrznym należy najpierw zamontować otwór odprowadzający powietrze. Ustawić szerokość podpory górnej złączki (Rys.3). Następnie przymocować podporę do sufitu za pomocą śrub z uwzględ- nieniem odległości wskazanej na Rys.2 w taki sposób, aby była równoległa do okapu A (Rys.3). Przyłączyć kołnierz C do otworu odprowadzającego powietrze za pomocą rury łączącej (Rys.4). Umieścić górną złączkę wewnątrz dolnej i znajdować się nad obudową. Naciągnąć górną złączkę aż do skrzynki i zamocować za pomocą śrub B (Rys.3). Aby przekształcić okap z wersji zasysającej w wersję filtrującą, należy zakupić filtry z węgla aktywnego i postępować według instrukcji montażu.

• Wersjafiltrująca: Zainstalować okap i dwie złączki według instrukcji montażu okapu w wersji zasysającej. Aby zainstalować złączkę filtrującą, należy kierować się instrukcjami zawartymi w podręcznym ze- stawie narzędzi. Jeśli tego zestawu nie ma w komplecie, należy zamówić go u sprzedawcy jako akcesoria. Filtry powinny być założone na zespół ssący znajdujący się wewnątrz okapu w pozycji centralnej i obracając je o 90 stopni aż do momentu zaskoczenia blokującego (Rys.7).

EKSPLOATACJA I KONSERWACJA

• Zaleca się uruchomienie urządzenia przed przystąpieniem do gotowania jakiejkolwiek potrawy. Zaleca się, aby nie wyłączać urządzenia przez około 15 minut po zakończeniu gotowania potraw w celu całkowitego usunięcia nieświeżego powietrza. Prawidłowe działanie okapu uwarunkowane jest prawidłową i regularną konserwacją; szczególną uwagę na- leży zwrócić na filtr przeciwtłuszczowy oraz na filtr z węglem aktywnym.

• Filtrprzeciwtłuszczowy ma za zadanie zatrzymywanie czą- steczek tłuszczu zawieszonych w powietrzu, dlatego narażony jest na zatkanie, które może nastąpić w różnym czasie, zależnie od eksploatacji urządzenia. - Aby zapobiec ewentualnemu ryzyku pożaru, maksymalnie co 2 miesiące należy ręcznie myć filtry przeciwtłuszczowe, używając płynnych neutralnych nie ściernych środków czysz- czących lub też myć je w zmywarce przy niskiej temperaturze i krótkich cyklach mycia. - W przypadku stosowania akrylowych filtrów przeciwtłusz- czowych, co 2 miesiące należy je myć ręcznie płynnymi neutralnymi, nieściernymi środkami myjącymi i wymieniać je średnio, co 6 cykli mycia. - Po kilku umyciach, ich kolor może się zmienić. Nie stanowi to powodu do reklamacji w celu ewentualnej wymiany.

• Filtryzwęglemaktywnym służą do oczyszczania powietrza, które jest wypuszczane do otoczenia oraz zatrzymują nieprzy- jemne zapachy powstające podczas gotowania. - Filtry z węglem aktywnym nieregenerowane muszą być wymieniane maksymalnie co 4 miesiące. Nasycenie węgla aktywnego zależy od przedłużonego lub nie użycia urządze- nia, rodzaju kuchenki oraz częstotliwości czyszczenia filtra przeciwtłuszczowego.

• Przedponownymzamontowaniemfiltrówprzeciwtłusz- czowych i filtrów z węglem aktywnym regenerowanych muszą być one dokładnie wysuszone.

• Częstomyćokap,zarównowewnątrz,jakinazewnątrz, - 46 -D = Przycisk DRUGA PRĘDKOŚĆ E = Przycisk TRZECIA PRĘDKOŚĆ G = Wskaźnik SILNIK FUNKCJONUJĄCY.

• Polecenia slider (Rys.10) symbole jak poniżej: A = Wyłącznik światła A1 = Przycisk Off A2 = Przycisk On C = Kontrola prędkości C1 = Przycisk Off C2 = Przycisk PIERWSZA PRĘDKOŚĆ C3 = Przycisk DRUGA PRĘDKOŚĆ C4 = Przycisk TRZECIA PRĘDKOŚĆ.

• Wymianalamphalogenowych(Rys.11): Aby wymienić lampy halogenowe B ściągnąć szkiełko C wykorzystując do tego odpowiednie otwory. Wymienić lampy na takie same. Uwaga: nie dotykać lampy gołą ręką.

• Wymianalampekżarówek/halogenów(Rys.12): Używać jedynie lampek tego samego rodzaju oraz mocy Wat, jak te umieszczone w urządzeniu.

Przed skontaktowaniem się z Serwisem Technicznym. Jeśli urządzenie nie działa, zaleca się: - sprawdzić czy wtyczka jest prawidłowo umieszczona w gniazdku. W przypadku, gdy nie uda się stwierdzić przyczyny nieprawidłowego działania: wyłączyć urządzenie nie ingerując w nie, a następnie skontaktować się z Serwisem Technicznym. NUMER SERYJNY PRODUKTU. Gdzie się znajduje? Ważnym jest, aby kontaktując się z Serwisem Technicznym podać kod produktu i numer seryjny (ciąg 16 znaków rozpoczynający się od cyfry 3), które znajdują się na karcie gwarancyjnej lub na tabliczce znamionowej umieszczonej wewnątrz urządzenia. W ten sposób pomagają Państwo uniknąć niepotrzebnych wyjazdów technika oraz związanych z tym kosztów.

NIEPRZESTRZEGANIEM WYŻEJ WYMIENIONYCH WSKA-
