MANUAL DE UTILIZADOR M50 ECO FAGOR

PUESTA EN FUNCIONAMENTO

PARABÉNS. Decidiu adquirir um termo électrique FAGOR, uma marca de prestígio,onde o verdadeiramente importante para nos é a satisfiação das necessidades dos)nossos pacientes, atecipando as mesmas com produits Tecnologically avançados e inovadoras.Os)nossos especialistas fabricaram e comprovaram com esmero todos os)nossos termos electrolycicos FAGOR para Ihes oferecer a maxima satisfaço para as suas exigências. Grato pela confianca depositada em nós.

O bom funciona do seu termo não depende apenas da qualida do produits mas quando da sua corecta instalação por um profisional qualificado.

Leia atentamente este_manual de instruções antes de instalar e'utilizar o seu termo, para encontrar o maior rendimento e prolongar a sua durabilitad. Guarde this manual para uso futuro.

SEGURANÇA E ADVERTÊNCIAS GERAIS

• A instalação e colocação emServiço deve ser feita de acordo com estas instruções e apenas por canalizador ou professionais qualificados. (Ver o parágrafo de instalação).
• Os termoacumuladores electricos da FAGOR são fabricados e está de acordo com regulamentos e normaseguardidas.
• Este dispositalo pode ser uso com crianças de idade 8 e acima e pessoas com limitacoes na suas capacidades ficas, sensoriais ou mentalais ou falta de experiência e conheçimento se eles tiverem recebido supervisao ou formacao adequada em RELATED ao uso de um aparelho que compreende uma forma segura e perigos envolvido. As crianças não devem brincar com o aparelho. Limpeza e manutencao a ser realizada pelo uso não deve fazer crianças sozinhas.
• A substituição do cabo de alimentação (fixação de tipo Y), por forma a出击 situações de potencial risco, deve realizar-se por pessoal especializzato do Servço Técnica FAGOR e o novo cabo terá as vezes caracteristicas que o instalado de origem.
• Deve-se pôr a functionar regularamente o disposítivo limitador de pressão, de forma a tirar os depósitos de calcário e verificar que não está bloqueado.
• O termoaccumulador não necessita de nenhuma manutenção especial. Antes de o limpar, deslgue-o. Para limpá-lo basta usar um pano suave ou esponja humida. Não utilizear abrasivos nem detergentes.

MEIO AMBIENTE

As legislacoes e regulamentos para a protecao do ambiente sao estritamente observados (Diretiva 2002/96/CE sobre residuos de equipamentos eletricos e eletronicos).

INFORMAÇÃO PARA UMA CORRECTA GESTÃO DOS RESÍDUOS DE APARELHOS ELECTRICOS E ELECTRONICOS

No final da vidautildoaparelho,este nao devesereliminadojunto comosresiduoadomesticosgerais.Podeentaragsem qualquer tipo de custo, emcentrospecificosde recolha,diferenciadospelasadministraçõeslocais,ou distribuidoresquefacilitemeste service.

Eliminar um residuo de electrodométrico em分开o representa evitar possíveis consequências negativas para o meio ambiente e para a Saúde, provocadas por uma eliminação inadequada, e permitem um tratamento e reciclagem dos materiais que o compoem, obtendoxuma poupança importante de energia e recursos.

Para mais informacoes, contactar as autoridades locais ou o fornecedor muito do qual adquiriu o produits.

FALHAS OU AVARIAS

Cas o corra uma avaria no termoacumulador, deslue imeditamente o aparelho da tomada elctrica e informe o Servico de Assistencia Tectnica (707 50 22 07)
Para fácilar a tarea do Servico de Assistencia Tecnica,deerafacultar-lhes os seguidentes datos:
- Modelo de termoacumulador.
- NOMBRE de série.
- Data de compra.
- Descrição do problema.
- Morada e número de téléphone pessoais.
- Nome e apelido da pessoa de contacto.

INSTALAÇÃO

ACESSORIOS

O termoaccumulador ou aquecedor de agua elctrico por accumulacao sob pressao e fornecido com os elementos basicos para a sua instalaqao,ais como:

Casquilhos isolantes.
- Válvula de segurarça.
Estes accesórios não dentro da embalagem.

COLOCAÇÃO

Tanto a parede ond se instala o termoacumulador como as buchas e parafusos de fixacao do mesmo devem suportar o peso do aparelho, cheio de agua. No caso de una parede final, devem utilize-se contraplacas do lado oposto da parede.

A possiblidade de instalação horizontal ou vertical facilita a colocação do termoacumulador em qualquer local da habitação. Não obstaré, é recomendável colocá-los mais proxies可达 oposicao do ponto de utilização de água quente; esta forma, evitam-se perdas de temperatura da agua na tubagem.

Quando se instalar o termoacumulador na vertical, deixar um espoço minimo de 0,5 m. por boa da saía dos tubos, para ter posterior aço à parte eletrica e faciar a sua manutenção e eventuais reparacoes.

Quando se instalar em posicao horizontal deve fazelo com os tubos de entrada e saida de agua orientados, tal como se indica na fig.1 e 2. Se estiver perto de uma parede, delear um esqaco de 0,5 m. para ter acoeso a parte elcctrica e facitar a sua manutencao e eventuais reparacoes.

Nunca instalar o termoacumulador na horizontal com os suportes de parede sobre o plano horizontal.

INSTALAÇÃO HIDRAULICA

AVISO AO INSTALADOR: os casquilhos isolantes fornecidos com o termoacumulador devem ser colocados nos tubos de entrada e saida, para eliminar o risco de formação de pares galvânicos, utilizing teflon na rosca dos tubos. O binário de aperto dos casquilhos é de 3,5 kg/m.

Antes de proceder à ligation hidráulica é indispensable limpar as tubagens de alimentação por forma a não introduzir partículas metalicas ou estranhas dentro do termoacumulador.

Instalar o termoacumulador, de acordo com o esquema da figuras 1 e 2.

Não deve instalar-se nenhum acessório hidráulico entre o Grupo de segurança e o tubo deágua fria (valvula de corte, anti-returno, etc.).

A saída do grupo de segurará deve ser ligada OBRIGATORIAMENTE a uma tubagem de esgoto, que tenha um diamétrpo não éual ao da tubagem de ligação do termoacumulador, com uma inclinação constante e aberta à atmosalera, mantendo uma distência minima de 20mm como indica a figura 1 e 2. Este tubo deve ser instalado em um frost-free possível e com uma inclinação para baixo. Durante o periodo de aquecimento a água dilata, produzindo um goetjar (aproxadamente 3% da sua capacidade por cada ciclo de aquecimento). Não se preocupe, é um fenómeno normal.

Para esvaziar o termoacumulador, é necessário actuar sobre o grupo de seguranca, elevando a patilha, como se indica na figura 3. Conven actionar esta patilha periodicamente para evitar que fique presa e comprovar o seu corretofunacionamento.

Nos modelos com ligações na parte superior, é necessário soltar a tampa de componentes e soltar o parafuso de drenagem indicado na figura 4.
b) quando a pressão da rede de abastecimento supere os 5 bar, é obrigatório instalar um reduitor de pressão à entrada da rede, tarado para um máximo de 4 bar.
c) Se se utilizes tubagens de plástico para efectuar a instalação, é necessário ter em conta as condições de pressão e temperatura a que irao estar submetidas. Pressão Tmaxa de 9 bar e temperatura maxima de 70^ em condições normais ou 110^ em condições anormais de corte do termostato de segurarca.

INSTALAÇÃO ELECTRICA

Os apareiros são fornecidos para ligação à rede de 230V AC. Verificar cuidadosamente, a concordância entre a tensione alimentação e a tension do apareiro.nstalacao Thermo devem seguir o Regulamento Electrotécnico para Baixa Tensão. Para instalações em banheiro ou sanitário devecem prir a Norma IEC 60364-7-701.

VOLUME LIMITE. Area 1, tal como definido na Figura 5.

Não são instalados interruptores, tomadas de corrente nem aparehols de illuminação.

Não são instalados interruptores, no entanto, poderão ser instaladas tomadas de corrente de segurança ou protegidas por un disjunto diferencia de 30mA

O termoacumulador deverá ser instalado fora do VOLUME DE LIMITE, com vista aatar projeções de água no interior do aparelho. Caso o termoacumulador não está equipado com ficha, a alimentação eletrica deverá ser assegurada atraves de um interruptor bipolar com abertura de contactos com um minimo de 3 mm. A instalação deve ser protegida por fusíveis de calibre correspondente à intensidade absorvida.

Deve prever-se uma ligaçao à terra em toda a intalaçao eletrica a fim de fazerissua ligaçao,adicha do termoacumulador esta equipada com um contacto adequado,pelo que basta que a base da ficha corresponda à fornecida com o aparelho.

Devera verifies se a instalacao eletrica do local ou居住acao está equipada como a LINHA de "TERRA".

Se não dispuser daLINHA "TERRA"regulamente, recomendamos-lhe que instale um interruptor diferencial de ≤ 30mA

Este aparecido está em conformidade com o regulamento relativo a perturbações radioeléctricas e interferências.

NOTA: É estritamente proibida a manipulação e substituição de peças se a operação não o for executada pelo Servico de Assistência Tecnica.

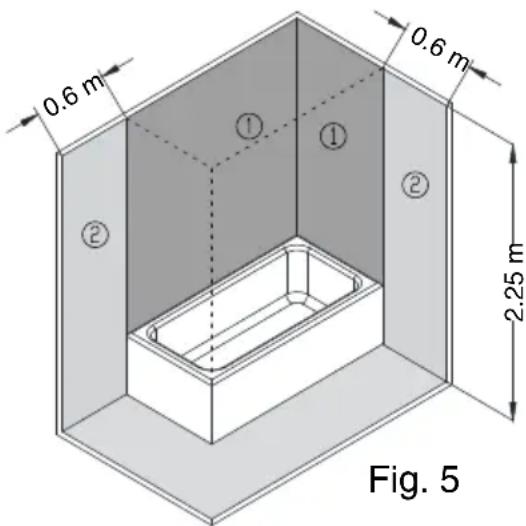

Fig. 5

UTILIZACAO

COLOCAÇÃO EM FUNCIONAMENTO

Enchimento: Uma vez instalado o termoacumulador, Abrir a valvula de corte. Abrir as torneiras de agua quente. quando a agua começar a sair pelas torneiras, o termoacumulador está cheio. Fechar então as torneiras de agua quente e verficar que não Hajafugas na instalação. Não ligar o termoacumulador à rede electrolytica, sem ter a certeza de que está cheio de água.

Ligação eletrica: Ligar à rede e acontecer o disjuntor geral para que o aparecido fique sob tensão. Nos modelos com piloto, este acende-se ao funcional a resistência.

Ao ser usada una certa quantidade de agua quente, o termosto tato va a actionar a resistencia.

Regulação da temperatura da água: nos modelosequipados com commando exterior de regulação de temperatura, é possivel regular a temperatura da agua quente entre aproximadamente 30^ (posicao minima) e 70^ (posicao Tmaxima).

Nos modelos nãoequipados com commando exterior de temperatura, o termostato vem regulado de fabrica para 70^

Posicao E: (poupanca de energia); a agua alcanta uma temperatura proxima dos 55^ . Nesta posicao, as perdas de calor são minimas e a formacao de depositos de calculo é drasticamente reduzida.

Recomenda-se que Maintaina sempre o termo ligado à corrente, uma vez que o termostato fará com que apenas funcione quando está necessário para manter a temperatura selecionada e as perdas de calor são insignentes devo ao isolamento tírmico de espuma de poliuretano.

Esvaziar: Em caso de não'utilização prolongada, e se existe o risco de congelamento no local ond é estadado, é recomendado esvaziar o termoacumulador. Pode fazer-sePGA drenagem da valvula de segurarca.

Em todo o caso:

O termoacumulador não necessita de nenhuma manutenção especial. Basta limpa-lo com um pano suave ou uma esponja humida. Não utilizear agentes abrasivos ou detergentes

O aquecido excesivo por uma eventual falha do termo estado de trabalho é evitado pelo limitador de segança que certa as两大 fases e deixa o termo sem tensão. Neste caso,deer a chamar a Assistência Tecnica para a sua reparação.

O FABRICANTE reserva-se o direito de modifier as caractécticas e espécificações tícnicas dos seu's produits sem aviso prévio.

CONDIÇÉS GERAIS DA GARANTIA

A Fagor responde pelas faltas de conformidade do termoacumulador eletrico que possam aparecer durante os 2 primeiros anos desde a entrega, tal como estabelecido no DL 67/2003

Adiconalemte, a Fagor oferece, as peas e componentes do termoacumulador elcrico, uma garantia de ate 2 anos, sempre que estas sejam substituidas poe Servico de Assistencia Tecnica Oficial da Fagor.

Garante-se a cuba do termoacumulador eletrico durante 5 ANOS, a partir da sua data de compra. Em caso de avaria da cuba durante esse prazo de garantia, substituir-se-á o aparelho complete.

A)nosa garantia aplica-se como a condição expressa de que o termoacumulador eletrico tenha sido bem instalado, como o grupo de seguranca e os casquillhos protectores que fornecemos juntamente como o aparelho. A Fagor nao se responsabiliza pelas faltas de conformidade que se possam estar na intalacao de que faz parte o termoacumulador eletrico da sua marca.

A Fagor não se responsabiliza pelas faltas de conformidade que se possam aparecer na instalação de que faz parte o termoacumuladro eletrico da sua marca.

Muito Important: para ser credited esta garantia, é imprescindivel que o uso comprove ao service专业技术 oficial da marca, a data de compra mediate a factura de compra do aparelho.

Todo os outros&Tecnicosdispoemdo correspondente cartao que os credita como Servico Oficial da Marca.Em seu proprio benefico exija a sua identificacao.

EXCLUSÉS DA PRESENTE GARANTIA

Estao excluidos da cobertura da presente Garantia, e portanto sera a cargo do'utilizar o custo total da reparacao, o segunte:

a) As avarias provocadas por negligência ou mau uso do aparelho por parte do cliente.
b) As avarias provocadas por causas fortuitas, forca maior (fenomenos atmosféricos ou geologicos), congelaçao, sobrecargas de qualquer indole e causas externas ao aparelho.
c) As reparacoes derivadas da Accumacao de calcario nos aparelho.
d) As intervenções que sejam originadas por uma Incorrecta intalação do aparecido, de uma Manipulação, 修改ação ou reparação realizada por pessoas não autorizadas ou serviços tíncicos não oficial os de uma mantenção do mesmo não conforme com as recomendações de intalação e uso antesadas nos Livros de Instruções ou Manual de instalação, ou dalegiseração vigente.
e) Oressarcimento de danos e prejuizos, a substitucao do aparelho e a devolucao do preo da mesma.
f) Os aparehos destinados a usos industriales ou prefissionais.
g) Incidências devidas a uma ruptura fisica, não atriuvel a um defeito de fabrico (carças, vidros, embelezadores, pascicos, filtros, comandos,...).
h) Ausência da placá de caracteristicas identificativa do produits.

NOTA: Para qualquer esclarecimento adicular, nãohesive em contactar-nos Telefonicamente atraves do 707 50 22 07, das 09:00 as 18:00 horas, via e-mail: [e-mail], ou se preferir poder a visitar o nosso site em www.fagor.pt.

A presente Garantia sera valida unicamente em territorio Portugues, e exclusivamente com respeito ao aparelho mencianado e outorgada por Edesa Industrial S.L., Barrio Garagarza, s/n. Apartado de correos 26. 20500 Mondragon (Gipuzkoa). España.
