HD9K - Furadeira Stayer - Manual de utilização gratuito

Tipo de produto	Furadeira de impacto com mandril SDS-plus e mandril de aperto rápido
Marca	Stayer
Modelo	HD9K
Potência nominal	900 W (estimativa)
Velocidade em carga	0-1100 rpm (estimativa, com variação eletrônica)
Frequência de percussão	0-4500 golpes/min (estimativa)
Energia de percussão	2,5 J (estimativa)
Capacidade máxima de perfuração (aço)	13 mm (estimativa)
Capacidade máxima de perfuração (madeira)	30 mm (estimativa)
Capacidade máxima de perfuração (concreto)	20 mm (estimativa)
Peso	2,5 kg (estimativa)
Alimentação	230 V~, 50/60 Hz
Porta-ferramenta	SDS-plus e mandril de aperto rápido (sem chave)
Funções principais	Perfuração, perfuração com impacto, sentido de rotação reversível, velocidade variável
Segurança	Embreagem de segurança (acoplamento de sobrecarga), tampa antipoeira, dupla isolação (estimativa)
Manutenção e limpeza	Limpar as aberturas de ventilação, substituir a tampa antipoeira danificada, afiar ferramentas de cinzelar (se aplicável)
Peças de reposição	Punho auxiliar, mandril, escovas de carvão, tampa antipoeira
Acessórios incluídos	Punho auxiliar, limitador de profundidade (estimativa)
Nível de potência acústica (LWA)	~ 95 dB(A) (estimativa)
Nível de pressão acústica (LpA)	~ 84 dB(A) (estimativa)
Vibrações (mão-braço)	< 15 m/s² (estimativa)

Perguntas frequentes - HD9K Stayer

Como trocar a broca na Stayer HD9K ?

Para trocar uma broca SDS, empurre o soquete de travamento (4) para trás e remova a ferramenta. Para o mandril de aperto rápido, gire o anel do mandril à mão. Limpe e lubrifique levemente a haste da ferramenta antes de inserir.

Como usar a função de impacto?

Gire o comutador 'Perfuração/perfuração com impacto' (9) para a posição de impacto (símbolo de martelo) após pressionar o botão de destravamento (8). Altere o modo apenas quando a ferramenta estiver desligada.

Como ajustar a velocidade de rotação?

A velocidade é controlada eletronicamente pressionando mais ou menos o interruptor Liga/Desliga (7). Para um ajuste preciso, use o seletor (10) se presente. Uma pressão leve fornece baixa velocidade, uma pressão forte fornece alta velocidade.

O que fazer se a broca emperrar?

A embreagem de segurança é ativada automaticamente. Solte imediatamente o interruptor, desconecte a ferramenta e remova a broca. Segure sempre a ferramenta firmemente com as duas mãos para evitar reações.

Como fazer a manutenção da furadeira HD9K ?

Limpe regularmente as aberturas de ventilação com uma escova macia. Substitua a tampa antipoeira (3) se estiver danificada. Após cada uso, limpe o porta-ferramenta. Faça verificar as escovas de carvão por um serviço pós-venda quando a ferramenta parar.

Posso usar a HD9K para cinzelar?

O modelo HD9K é projetado principalmente para perfuração com ou sem impacto. O cinzelamento é reservado aos modelos HD15K, HD17K, etc. Consulte o manual para verificar se sua versão permite.

Como inverter o sentido de rotação?

Use o interruptor de sentido de rotação (5) localizado perto do gatilho. Empurre para a esquerda para rotação direita, para a direita para rotação esquerda. Nunca faça isso quando a ferramenta estiver em funcionamento.

Que tipo de óleo usar para lubrificar as brocas SDS?

Use uma graxa especial para ferramentas SDS, leve e não ácida. Aplique uma camada fina na haste da broca antes de inserir. Evite óleos espessos que podem atrair poeira.

A furadeira tem dupla isolação?

Sim, as ferramentas Stayer geralmente estão em conformidade com as normas de segurança com dupla isolação. Isso significa que nenhum fio terra é necessário. Verifique o símbolo de dupla isolação na placa de identificação.

Onde encontrar peças de reposição para a Stayer HD9K ?

Dirija-se a um serviço pós-venda autorizado Stayer. Você deve informar o número do artigo na placa de identificação. Peças como o punho auxiliar, a tampa antipoeira ou as escovas estão disponíveis.

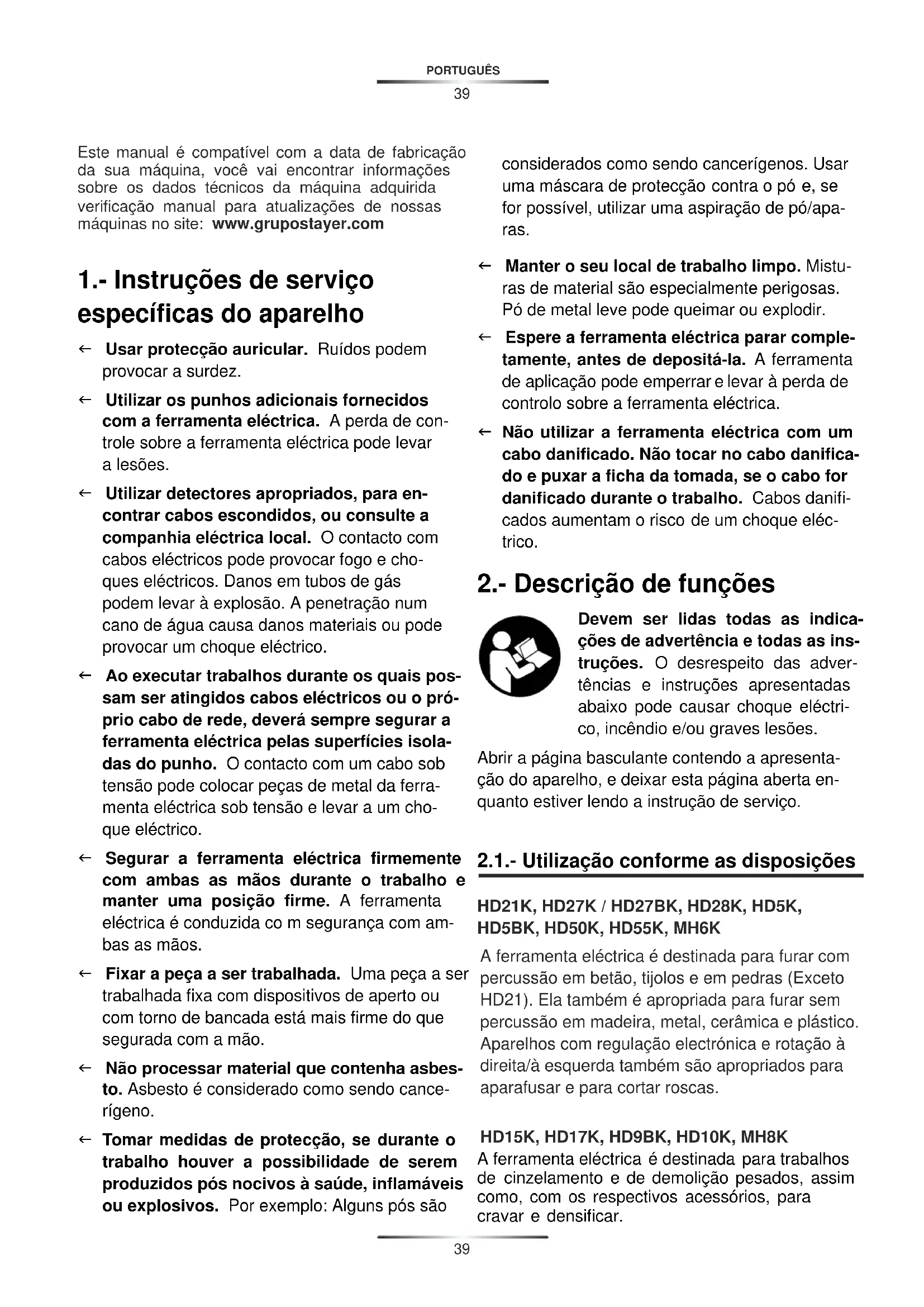

MANUAL DE UTILIZADOR HD9K Stayer

Este manual é compatível com a data de fabricação da sua máquina, você vai encontrar informações sobre os dados técnicos da máquina adquirida verificação manual para atualizações de nossas máquinas no site: www.grupostayer.com

1.- Instruções de serviço específicas do aparelho

← Usar protecção auricular. Ruídos podem provocar a surdez.
Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle sobre a ferramenta eléctrica pode levar a lesões.
Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque eléctrico.

← Ao executar trabalhos durante os quais possam ser atingidos cabos eléctricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta eléctrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão pode colocar peças de metal da ferramenta eléctrica sob tensão e levar a um choque eléctrico.

← Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta eléctrica é conduzida com segurança com ambas as mãos.

← Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.

← Não processar material que contenha asbesto. Asbesto é considerado como sendo cancerígeno.

Tomar medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são

considerados como sendo cancerígenos. Usar uma máscara de protecção contra o pó e, se for possível, utilizar uma aspiração de pó/aparas.

← Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
← Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica.
← Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico.

2.- Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.

Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

2.1.- Utilização conforme as disposições

HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, MH6K

A ferramenta eléctrica é destinada para furar com percussão em betão, tijolos e em pedras (Exceto HD21). Ela também é apropriada para furar sem percussão em madeira, metal, cerâmica e plástico. Aparelhos com regulação electrónica e rotação à direita/à esquerda também são apropriados para aparafusar e para cortar roscas.

HD15K, HD17K, HD9BK, HD10K, MH8K

A ferramenta eléctrica é destinada para trabalhos de cinzelamento e de demolição pesados, assim como, com os respectivos acessórios, para cravar e densificar.

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.

1 Mandril
2 Fixação da ferramenta SDS-plus / SDS-max
3 Capa para protecção contra pó
4 Bucha de travamento
5 Comutador do sentido de rotação
6 Tecla de fixação para o interruptor de ligar- desligar
7 Interruptor de ligar-desligar
8 Tecla de destravamento para comutador de percussão/paragem de rotação
9 Comutador de percussão/paragem de rotação
10 Tecla para ajuste rpm
11 Punho adicional
12 Punho
13 Punho de transporte
14 Porca serrilhada para o punho de transporte
15 Cavilha de bloqueio
16 Haste da ferramenta
17 Fixação da ferramenta
18 Cinzel seletor de posição

3.- Montagem

HD21K, HD27K / HD27BK, HD28K, HD5K, HD5BK, HD50K, HD55K, HD3K, HD6K, HD6BK, HD45K, MH2K, MH6K, MH8K

← Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.

3.1.- Punho adicional

← Só utilizar a sua ferramenta eléctrica com o punho adicional 11.

Virar o punho adicional

O punho adicional 11 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.

Girar a parte inferior do punho adicional 11 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 11 para a posição

desejada. Em seguida girar a parte inferior do punho adicional 11 no sentido dos ponteiros do relógio para reapertar.

Observe que a cinta de aperto do punho adicional esteja na ranhura prevista para tal, que se encontra na carcaça da ferramenta.

A capa de protecção contra pó 3 evita, consideravelmente, que penetre pó de perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de protecção contra pó 3 não seja danificada.

← Uma capa de protecção contra pó deve ser substituida imediatamente. Recomenda-mos que esta tarefa seja efectuada por uma oficina de serviço pós-venda.

Introduzir a ferramenta de trabalho SDS

Com o mandril de brocas SDS é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar outras ferramentas.

Limpar a extremidade de encaixe da ferramenta de trabalho e lubrificá-la levemente.

Introduzir a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente.

Puxar a ferramenta para controlar o travamento.

O sistema prevê que a ferramenta de trabalho SDS possa se movimentar livremente. Com isto há uma excentricidade na marcha em vazio.

Esta excentricidade não tem qualquer efeito sobre a exactidão do orifício, porque a broca é automaticamente centrada durante a perfuração.

Retirar a ferramenta de trabalho SDS

Empurrar a bucha de travamento 4 para trás e retirar a ferramenta de trabalho.

3.3.- Punho de transporte (HD15K/HD17K)

O punho de transporte 13 pode ser movimentado para todos os lados. Soltar a porca serrilhada 14 girar opunho de transporte 13em volta do eixo da ferramenta, até alcançar a posição desejada e reapertar a porcaserrilhada 14.

O punho de transporte 13 pode ser montado em outra mpletamente a porcaposição. Desatarraxar co serri-lhada 14 e de seguida retirar o parafuso sextavado r o punho de puxando para cima. Remove transporte 13 pelo lado e girar a parte de aperto 180°. Montar opurno de que transporte 1 invertida.

Limpar a haste da ferramenta 16 e lubrificá-la levemente.

Puxar a cavilha de bloqueio 15 para fora e girá-la 180° no sentido contrário dos ponteiros do relógio. Deixar a 5 travar novamente.cavilha de bloqueio 1

Introduzir a ferramenta de trabalho completamente na. A ranhura da haste admissão da ferramenta dachetra 16 deve mostrar para cima, como indicado na figura.

Puxar a ferramenta para controlar o travamento.

4.- Funcionamento

4.1.- Colocação em funcionamento

← Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.

Ajustar o tipo de funcionamento

Com o comutador “furar/furar com percussão” 9 é possível seleccionar o tipo de funcionamento da ferramenta eléctrica.

Para comutar de tipo de funcionamento é necessário premir a tecla de desbloqueio 8 e girar o comutador “furar/furar com percussão” 9 para a posição desejada, até ele engatar perceptivamente.

Nota: Só mudar de tipo de funcionamento com a ferramenta eléctrica desligada! Caso contrário, é possível que a ferramenta eléctrica seja danificada.

Posição para furar com percussão em betão ou pedra HD5K, HD5BK, MI

Posição para furar sem percussão, em madeira, metal, cerâmica e plástico, assim como para aparafusar e cortar roscas

Posição para mudar a posição de cinzelar

Posição para cinzelar HD5K, HD5BK, MH6K: 8'

Posicionar Escarificação Vario-lock (HD9CK)

O cinzel 12 podem ser posicionados em ângulos. Assim, a posição de trabalho ideal pode ser definido para cada aplicação.

Inserir o cinzel no suporte de ferramenta.

• Empurre o anel de 18 para frente e virar o cinzel na posição desejada.
• Solte o anel de 18 para bloquear a posição.

Ajustar o sentido de rotação

Com o comutador de sentido de rotação 5 é possível alterar o sentido de rotação da ferramenta eléctrica. Como interruptor de ligardesligar pressionado 7 isto no entanto não é possível.

Ω Rotação à direita: Girar o comutador de sentido de rotação 5 de ambos os lados até o fim, para a posição ←.
Ω Rotação à esquerda: Girar o comutador de sentido de rotação 5 de ambos os lados até o fim, para a posição →.

Ajustar o sentido de rotação para furar com percussão, furar e cinzelar sempre na marcha à direita.

Ligar e desligar

Para ligar a ferramenta eléctrica, deverá pressionar o interruptor de ligar-desligar 7.

Para bloquear o interruptor de ligar-desligar, deverá mantê-lo premido e, adicionalmente, premir a tecla de fixação 6.

Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 7. Com o interruptor de ligar-desligar7 travado deverá pressioná-lo primeiramente e soltá-lo em seguida.

Ajustar o n° de rotações/de percussões

O número de rotações/de percussões da ferramenta eléctrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 7/10.

Uma leve pressão sobre o interruptor de ligar-desligar 7/10 provoca um baixo n° de rotações/n° de percussões. Aumentando a pressão, é aumentado o n° de rotações/n° de percussões.

← O accionamento do veio de perfuração é interrompido se a ferramenta de trabalho em-perrar ou enganchar. Sempre segurar, devi-do às forças produzidas, a ferramenta eléctrica firmemente com ambas as mãos e manter uma posição firme.
← Desligar a ferramenta eléctrica e soltar a ferramenta de trabalho, se a ferramenta eléctrica bloquear. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reacção.

4.2.- Indicações de trabalho

Alterar a posição do cinzel

O cinzel pode ser travado em 36 posições. Desta forma é possível colocálo na posição optimizada para o respectivo trabalho.

Introduzir o cinzel no encabadouro.

Girar o interruptor de percussão/paragem de rotação 11 para a posição

Girar o encabadouro para a posição do cinzel desejada.

Girar o interruptor de percussão/paragem de rotação 8 para a posição “cinzelar”. Desta forma a fixação da ferramenta é travada.

Para cinzelar, o sentido de rotação deve ser colocado na marcha à direita.

Ligar/desligar no funcionamento de furar: A

Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 6 e manter pressionado.

Para desligar a ferramenta eléctrica, deverá sol-tar novamente o interruptor de ligar-desligar 6.

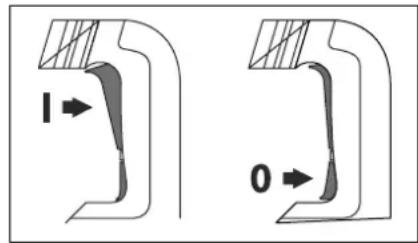

Ligar/desligar: B

I 0

Para a colocação em funcionamento da ferramenta eléctrica deverá premir o interruptor de ligar-desligar 6/7 na parte de cima (I), até travar.

Para desligar a ferramenta eléctrica deverá pre-mir o interruptor de ligar-desligar 4 na parte de baixo (0) e soltar em seguida.

A temperaturas baixas a ferramenta eléctrica só alcança a sua plena potência de impacto/de percussão após um certo tempo.

Ajustar o n° de rotações/de percussões

A electrónica de regulação 10 possibilita uma pré-selecção sem escalonamento do número de rotações e do número de percussão para um processamento correcto de todos os tipos de materiais.

A máxima potência de martelar é alcançada, quando a roda de ajuste10 se encontra na posição "6". HD50K Por motivos técnicos, a potência do martelo é inferior durante trabalhos com pequenos números de rotações.

Funcionamento HD15K/HD17K

4.3.- Colocação em funcionamento

← Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.

Ligar e desligar

Para acolocação em funcionamento da ferramenta eléctrica, deverá bascular o interruptor de ligar-desligar 6/7 para a posição “1”

Para desligar a ferramenta eléctrica, deverá bascular o interruptor de ligar-desligar 6/7 para a posição "0".

Em temperaturas ambiente baixas, a ferramenta eléctrica apenas alcança a plena potência de percussão após um certo tempo.

Este período de arranque pode ser reduzido, batendo com a broca, introduzida na ferramenta eléctrica, no chão.

4.4.- Indicações de trabalho

Durante o trabalho, deverá segurar a ferramenta eléctrica pelo punho 1 com ambas as mãos.

Para uma atenuação de percussão maior possível, deverá trabalhar com pressão moderada.

5.- Manutenção e serviço

5.1.- Manutenção e limpeza

← Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
← Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
← Uma capa de protecção contra pó deve ser substituida imediatamente. Recomendamos que esta tarefa seja efectuada por uma oficina de serviço pós-venda.

Limpar a admissão de ferramentas 2 após cada utilização.

A ferramenta eléctrica desligar-se-á automaticamente se os carvões abrasivos estiverem gastos. Para a manutenção, a ferramenta eléctrica deve ser enviada ao serviço pós venda. Endereços encontram-se no capítulo “Serviço e assistência ao cliente”.

Afiar as ferramentas de cinzelar

Bons resultados só podem ser alcançados com cinzeis afiados, portanto devem ser afiados a tempo. Isto assegura uma longa vida útil das ferramentas e bons resul-tados de trabalho.

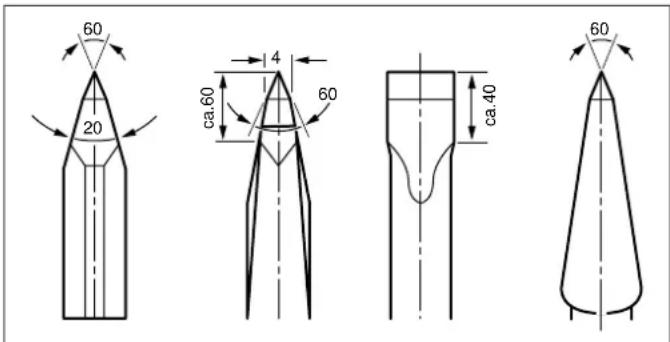

Reafiar

Afiar os cinzeis com discos abrasivos, p. ex. corindo nobre, sob constante adução de água. A figura contém os valores teóricos necessários. Assegure-se de que não sejam visíveis cores de recozimento; isto pode prejudicar a dureza das ferramentas de cinzelamento.

60 20 4 60 ca.60 ca.40 60

Para forjar, aquecer o cinzel de 850 a 1050°C (vermelho claro a amarelo).

Para temperar, aquecer o cinzel até aproximadamente 900°C e temperar com óleo. De seguida deixar no forno durante aprox. uma hora a 320°C (cor de recozimento azul claro).

Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Stayer.

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto como consta no logotipo da ferramenta eléctrica.

5.2.- Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Apenas países da União Européia:

Não deitar ferramentas eléctricas no lixo doméstico!

De acordo com a directiva européia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as

ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Sob reserva de alterações.

5.4.- Declaração de conformidade

Declaramos sob nossa exclusiva responsabilidade, que este produto cumpre as seguintes normas ou documentos normativos: UNE EN 60745-1:2010/A11:2011, UNE EN 60745-2-6:2011, EN 55014-1:2006, EN 61000-3-2:2006, EN 61000-3-3:1995+A1:2001+A2:2005, conforme as disposições das directivas 2004/108/CE, 2006/42/CE, 2000/14/CE.

Ramiro de la Fuente

Director Geral

CE RÓHS

16 dez 2013

5.3. Dados técnicos

= Potência nominal consumida

= Velocidade de carga

= Percussão

= Máximo de perfuração, de aço

= Máximo de perfuração, pedra

= Máximo de perfuração, com broca

= Peso

L_WA

= Nível de potência sonora

L_P^A

= Nível de pressão sonora

= Vibração

As indicações só valem para tensões nominais [U] 230/240 V \~ 50/60 Hz - 110/120 V \~ 60 Hz. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países. Observar o número de produto na sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.
