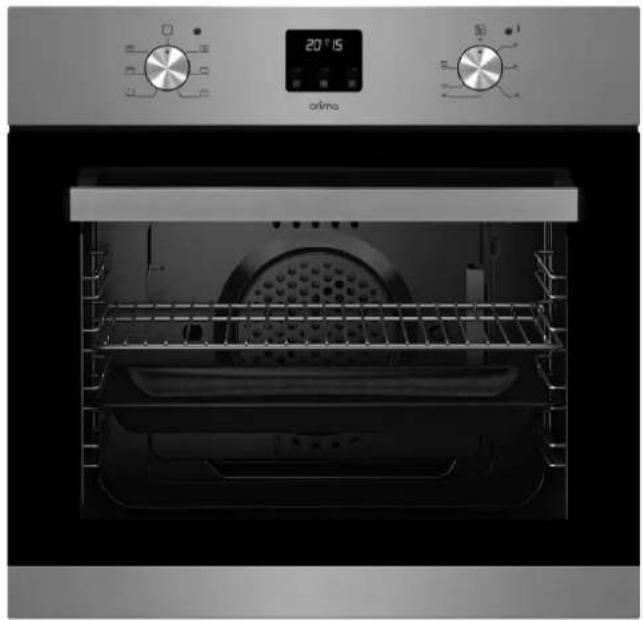

MANUAL DE UTILIZADOR ORD 651 Orima

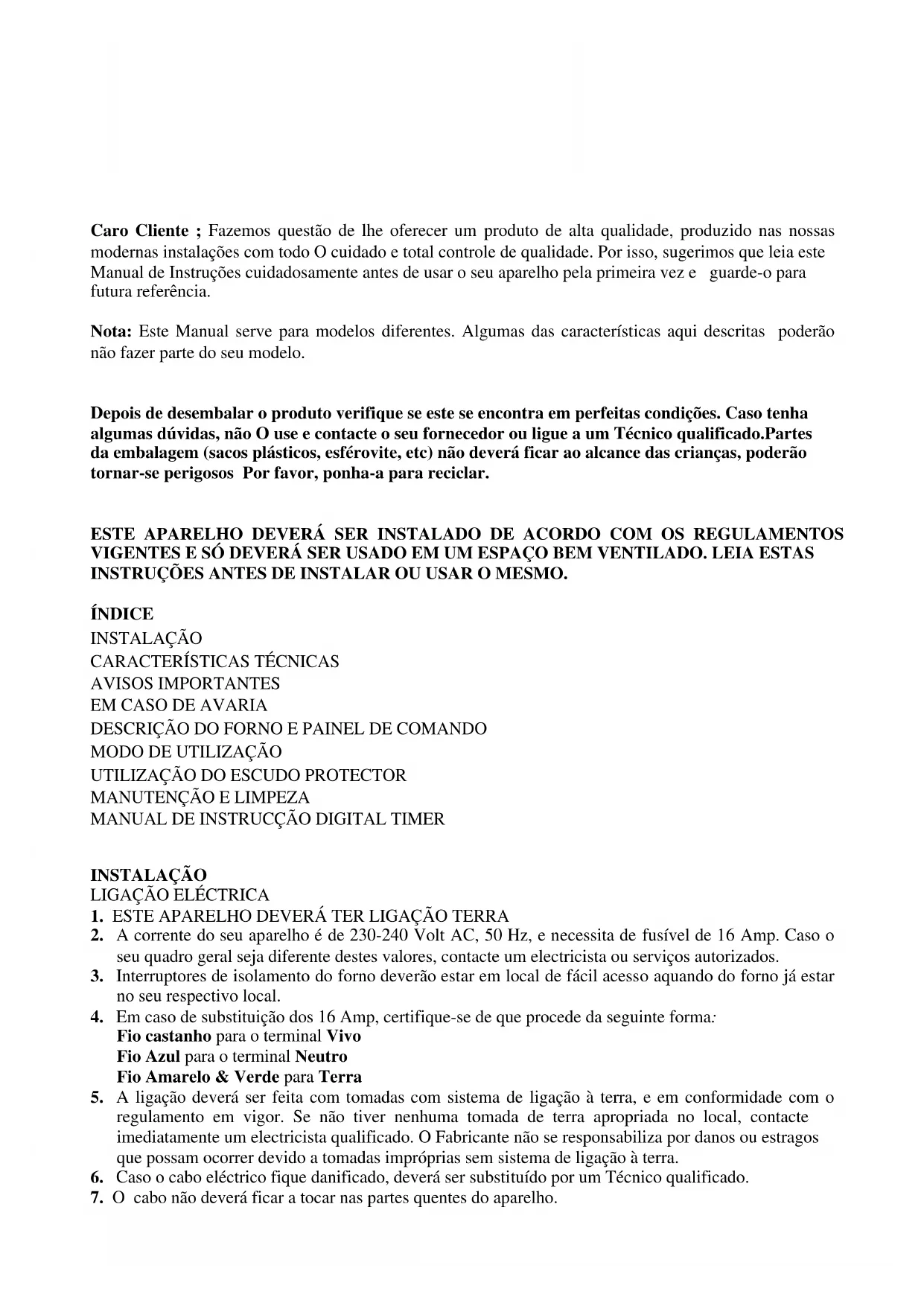

Caro Cliente ; Fazemos questão de lhe oferecer um produto de alta qualidade, produzido nas nossas modernas instalações com todo O cuidado e total controle de qualidade. Por isso, sugerimos que leia este Manual de Instruções cuidadosamente antes de usar o seu aparelho pela primeira vez e guarde-o para futura referência. Nota: Este Manual serve para modelos diferentes. Algumas das características aqui descritas poderão não fazer parte do seu modelo.

Depois de desembalar o produto verifique se este se encontra em perfeitas condições. Caso tenha algumas dúvidas, não O use e contacte o seu fornecedor ou ligue a um Técnico qualificado.Partes da embalagem (sacos plásticos, esférovite, etc) não deverá ficar ao alcance das crianças, poderão tornar-se perigosos Por favor, ponha-a para reciclar.

1. ESTE APARELHO DEVERÁ TER LIGAÇÃO TERRA

2. A corrente do seu aparelho é de 230-240 Volt AC, 50 Hz, e necessita de fusível de 16 Amp. Caso o

seu quadro geral seja diferente destes valores, contacte um electricista ou serviços autorizados.

3. Interruptores de isolamento do forno deverão estar em local de fácil acesso aquando do forno já estar

no seu respectivo local.

4. Em caso de substituição dos 16 Amp, certifique-se de que procede da seguinte forma:

Fio castanho para o terminal Vivo Fio Azul para o terminal Neutro Fio Amarelo & Verde para Terra

5. A ligação deverá ser feita com tomadas com sistema de ligação à terra, e em conformidade com o

regulamento em vigor. Se não tiver nenhuma tomada de terra apropriada no local, contacte imediatamente um electricista qualificado. O Fabricante não se responsabiliza por danos ou estragos que possam ocorrer devido a tomadas impróprias sem sistema de ligação à terra.

6. Caso o cabo eléctrico fique danificado, deverá ser substituído por um Técnico qualificado.

7. O cabo não deverá ficar a tocar nas partes quentes do aparelho.

DESCRIÇÃO DO FORNO E PAINEL DE COMANDO

UTILIZAÇÃO DO ESCUDO PROTECTOR

MANUTENÇÃO E LIMPEZA

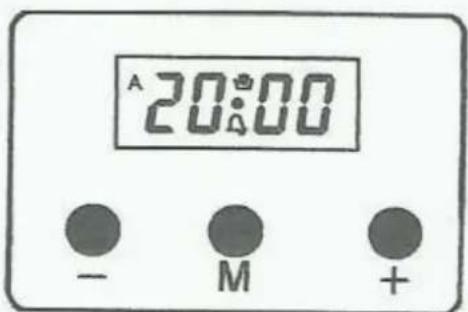

MANUAL DE INSTRUCÇÃO DIGITAL TIMER8. O forno deverá ficar instalado no local apropriado para encastre, que forneça uma boa ventilação.

9. Este forno deverá ficar correctamente instalado e seguro, de acordo com as instruções do fabricante e

feita por uma pessoa qualificada.

10. Nunca proceda à sua limpeza e manutenção aquando este se encontrar a funcionar. Faça-o quando

este estiver desligado e frio. 60 cm

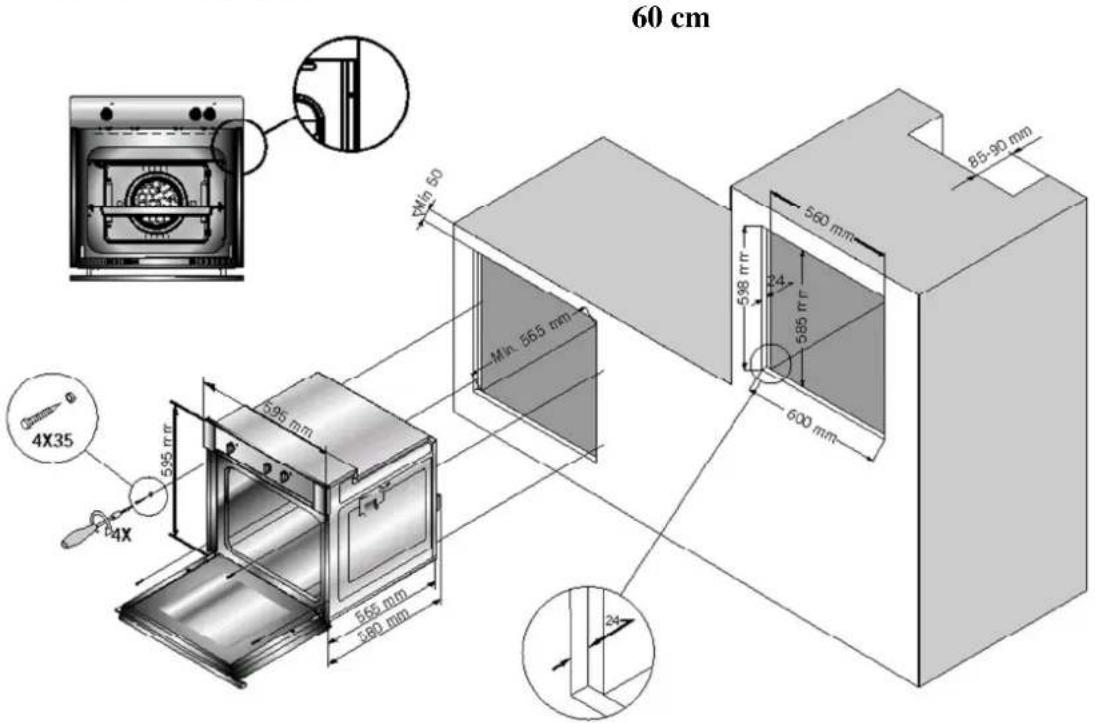

Figura-1 Notas Importantes de Instalação;

1. Este aparelho deverá ser instalado por um Técnico qualificado tendo em especial atenção a sua

2. O local de encastre deverá Ter uma resistência de calor a uma temperatura de 95ºC e de acordo com

3. O forno poderá ser instalado em um encastre normal de 600 mm, como mostra a Figura 1, ou em um

encastre alto integrado na coluna..

4. Nos dois casos deverá Ter em conta a ventilação adequada. Deixe uma fresta na parte de trás do

encastre de 85-90 mm.

5. Não pise, não coloque pesos, ou desloque o forno usando a porta do mesmo.

Antes de usar o aparelho pela primeira vez, leia o Manual de Instruções cuidadosamente. Neste Manual encontra- se informações importantes para a sua segurança, utilização e manutenção. Guarde-o para futura referência. AVISOS IMPORTANTES

DEVERÁ TER LIGAÇÃO À TERRA. Especificações 60 cm LARGURA FORNO 595 mm PROFUNDIDADE FORNO 580 mm ALTURA FORNO 595 mm LARGURA INTERIOR 460 mm PROFUNDIDADE INTERIOR 400 mm ALTURA INTERIOR 350 mm

GRELHADOR 2000 W CORRENTE 230-240 V AC, 50 Hz1. Preste atenção aos requisitos de saúde e segurança, não deixar crianças sem supervisão aquando da sua utilização.

2. A potência do seu forno é de 230-240 Volts. 50 Hz.

3. Caso o fusível do seu quadro eléctrico seja inferior a 16 Amp, contacte um electricista qualificado

para a instalação de um fusível de 16 Amp.

4. A tomada do seu forno deverá ser de ligação à terra. Se o forno for instalação sem a ligação terra, o

fabricante não se responsabiliza por perdas e danos que possam daí advir. A ficha deverá ficar instalada num local de fácil acesso após a instalação do aparelho.

proceder à sua substituição.

7. Certifique-se de que o aparelho se encontra desligado quando substituir a Lãmpada, evitando assim

possíveis choques eléctricos.

8. Em caso de falha de energia, deverá acertar o relógio. Caso contário, o forno não funcionará (Timer

9. O uso do aparelho poderá causar humidade e calor no respectivo compartimento, certifique-se de que

a sua cozinha é bem ventilada.

10. Aquando da sua utilização algumas partes do forno poderão estar quentes, mantenha as

crianças longe do local.

11. Quando o forno estiver a ser usado, nunca toque na porta do forno sem protecção.

12. Antes de usar o forno mantenha produtos inflamáveis e combustíveis longe do mesmo.

13. Este forno é destinado somente para uso doméstico.

14. Aquando da ligação do forno à placa, o interruptor deverá Ter um polo duplo com separação de

contacto de 3 mm mínimo.

15. Use luvas quando estiver a usar o forno. Não toque nas superficies que possam estar quentes..

16. Não espalhe água directamente no forno.

17. Não utilize o forno em atmosferas potencialmente explosives.

18. Não transporte ou desloque o forno carregando-o pelo manípulo.

2. Verifique se existe corrente eléctrica em sua casa.

3. Verifique os fusíveis.

4. Verifique o relógio/auto programador se está em modo manual.

5. Caso não consiga solucionar o problema, contacte um Técnico qualificado.

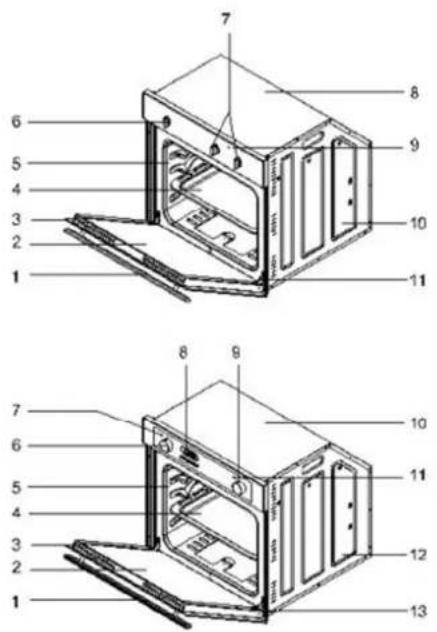

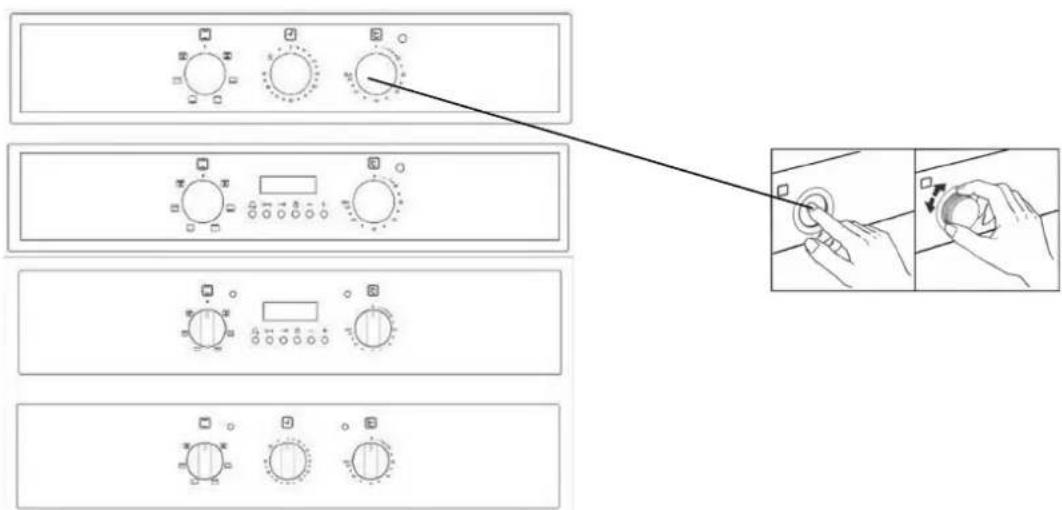

Ventoinha inferior + superior Turbo elemento turbo lâmpada Inferior + superior + turbo ventoinha + inferior Grill + ventoinha grill + espeto Grill grill+ lâmpada Superior cronômetro Inferior grill + lâmpada+espeto Espeto espeto + lâmpada Ventoinha + espeto ventoinha + lâmpada Botão Termostato; Para o funcionamento do forno, o termostato deverá ser ajustado para obter a temperatura desejada. O termostato pode ser regulado entre 50º-280º graus Celsius. DESCRIÇÃO DO FORNO E PAINEL DE COMANDO

2- Vidro interior da porta

4- Tabuleiro do forno

8- Botão do Relógio mecânico

9- Botão do Termostato

10-Indicador do forno 11-Corpo do forno 12-Transporte punho 13-Painel lateral do forno

2. Vidro Interior da porta

4. Tabuleiro do forno

9. Botão do Termostato

12. Transporte punho

Quando usar o seu forno pela primeira vez, notará um cheiro mais intenso derivado à utilização dos elementos de aquecimento. Para se libertar deste cheiro, ligue o forno vazio a uma temperatura de 250ºC por 45 minutos. Para o poder utilizar deverá virar o botão para a temperatura desejada, caso contrário este não funcionará.Sugerimos alguns exemplos de tempo de cozedura e posição do termostato num diagrama abaixo indicado, este é somente um guia e poderá variar consoante o peso e quantidade do alimento a ser cozinhado. Poderá experimentar e encontrar diferentes sabores de acordo com o seu gosto dependendo dos seus hábitos alimentícios. Durante o seu funcionamento a tampa do forno deverá ser aberta, caso contrário a circulação do calor será desiquilibrada e alterar assim o resultado final.

Nota: Os valores demonstrados neste diagrama foram obtidos nos nossos laboratórios. Poderá encontrar diferentes sabores de acordo com o seu gosto e experiência. Deverá deixar o forno aquecer primeiro uns 5-10 minutos.

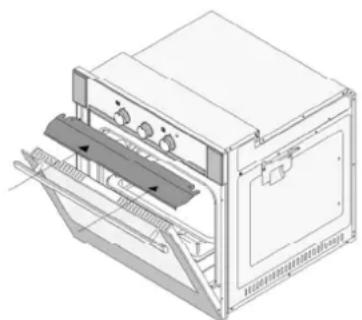

UTILIZAÇÃO DO ESCUDO PROTECTOR

1. O escudo protector (Figura1) se destina a proteger o painel de comandos e botões quando este estiver

a funcionar no Grelhador.

2. Por favor use o escudo protector para evitar danos no painel de comandos e botões quando

estiver a utilizar o Grelhador.

3. Coloque o escudo protector por baixo do painel de comandos abrindo a porta do forno (Figura 2)

4. Ajuste os dois suportes do escudo protector nos encaixes que se encontram por baixo do painel de

comandos, fixe-os no local entre o forno e a porta interior fechando cuidadosamente a porta (figura 3).

5. È importante manter a porta do forno aberta à uma distância já especificada quando utiliza o

6. O escudo protector permitirá obter uma cozedura ideal protegendo ao mesmo tempo o painel de

comandos e botões. Figura-1 Figura- 2 Figura-3 AVISO: A PLACA DE ISOLAMENTO DE CALOR DURANTE A SUA UTILIZAÇÃO FICA QUENTE ~ APÓS CADA UTILIZAÇÃO UTILIZE LUVAS PARA A RETIRAR. DIAGRAMA DE COZEDURA

1. Desligue o forno da corrente

2. Aguarde que todas as partes do forno estejam frias.

3. Não utilizar produtos abrasivos, corrosivos ou detergentes. Não utilizar também escovas, facas ou

outros utensílios que possam danificar o forno.

4. Depois de limpar o seu interior com um pano ensopado, passe água limpa e depois um pano seco.

5. Limpe as partes em vidro com um produto especialmente para o efeito.

6. Não limpar o seu forno com vaporizadores.

7. Nunca utilizar produtos inflamáveis para a sua limpeza (ex.: petróleo, ácido, etc)

8. Não lavar as peças soltas na Máquina de Lavar Louça

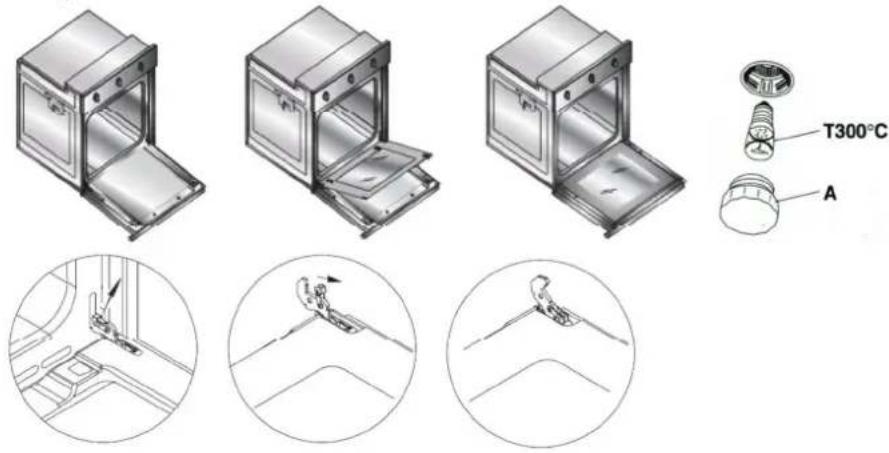

9. Para proceder à limpeza do forno, retire o vidro interior. Deslize o vidro cuidadosamente, limpe-o e

passe-o por água. Depois de seco, recoloque-o na sua posição original.

10. Limpe o seu forno regularmente, prevenindo assim a acumulação de gorduras que poderão provocar

odores indesejáveis.

11. Caso utilize o seu forno e este se encontrar com acumulação de gorduras, poderá aparentar no esmalte

algumas “bolhas”, isto não é considerado um defeito de fabrico.

Disposição favorável ao meio ambiente Não colocar este tipo de aparelho nos dispositivos normais para lixo. Direccione-o para os locais destinados à sua recolha (poderá obter mais informações na sua Câmara Municipal).

Os materiais são recicláveis e encontram-se identificados com o respectivo símbolo.

Ao reciclar estes materiais estará a contribuir para a protecção do seu meio ambiente.GB
