MANUAL DE UTILIZADOR ORF 630 VX Orima

PT Obrigado por ter adquirido este produto ORIMA. Por favor leia atentamente este manual antes de começar a usar o aparelho.

1. INSTALAÇÃO
2. INFORMAÇÃO TÉCNICA
3. AVISOS IMPORTANTES
4. NO CASO DE AVARIAS
5. DESCRIÇÃO DO FORNO & PAINEL DE COMANDOS
6. MODO DE UTILIZAÇÃO

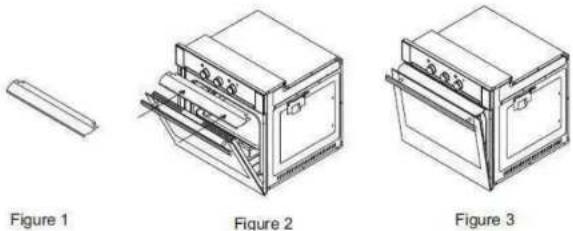

7. MODO DE UTILIZAÇÃO DO ESCUDO TÉRMICO
8. MANUTENÇÃO E LIMPEZA

Os seguintes símbolos encontram-se no Manual de Instruções.

Informação Importante

Aviso

Aviso Eléctrico

Caro Utilizador;

O nosso objectivo é fornecer-lhe um produto de alta qualidade em conformidade com os princípios de controlo de qualidade total.

Portanto, sugerimos que leia o manual atentamente antes de o utilizar e mantê-lo em local seguro para futura referência.

Pedaços de embalagem (sacos de plástico, poliestireno, etc) não devem ser deixados ao alcance das crianças, pois são potencialmente perigosos. Por favor, descarte a embalagem cuidadosamente utilizando os meios adequados.

ESTE APARELHO DEVE SER INSTALADO EM CONFORMIDADE COM AS NORMAS EM VIGOR E UTILIZADO SÓ EM LOCAIS BEM AREJADOS. LEIA AS INSTRUÇÕES ANTES DE INSTALAR OU USAR ESTE APARELHO.

INSTALAÇÃO

Este aparelho deve ser instalado de acordo com as normas e regulamentos em vigor, e apenas num espaço bem ventilado. No seu próprio interesse e segurança, é uma exigência legal que todos os aparelhos a gás sejam instalados por um Instalador de gás registado seguro e a instalação seja também registada. A não instalação do aparelho correctamente pode invalidar qualquer garantia ou reclamações.

O fogão deve ser instalado de acordo com:

Todas as Normas em vigor relevantes / Códigos de boa utilização, em particular BS 5440 Parte 2 2000 e:

Para Gás natural – BS6172: 2004 e BS6891: 1988
- Para Gás LP – BS5482 Parte 1 (quando a instalação estiver em uma habitação permanente), Parte 2, (quando a instalação estiver em uma caravana ou outro tipo de habitação não permanente), ou Parte 3 (quando a instalação estiver em um barco).
- A segurança de Gás (Instalação e Utilização) a regulamentação de 1994 (conforme alterações em 1998).
Edifícios / regulamentos IEE relevantes.
O fogão pode ser instalado em uma cozinha/ restaurante de cozinha mas não numa sala contendo uma banheira ou chuveiro.

Notas Importantes na sua Instalação;

• Os painéis adjacentes ao forno devem ser feitos de material resistente ao calor.
• Este aparelho deve ser instalado por um Técnico especializado e com especial atenção à sua ventilação.
• A caixa deve ser resistente ao calor a uma temperatura de 95°C, conforme directiva EEC.
• O forno pode ser instalado em um local com as dimensões Standard de 600 mm para embutir a unidade, como mostra a Figura 1, ou numa unidade de alojamento com altura indicada quando embutido em uma coluna.

• Em ambos os casos, devem ser adoptadas disposições de ventilação. Manter uma abertura na parte de trás da unidade de alojamento, de 85-90 mm de profundidade.

• Não pise, encoste ou coloque itens pesados sobre a porta aberta, ou desloque o forno utilizando a porta.

• Deve ser fornecida ventilação permanente ao rodapé/painel inferior.(Como indicada a Figura -1)

600 mm 10 mm

600mm x 10mm corte no rodapé por baixo do encaixe do forno.

Figura 1

O painel por baixo do forno deve ser facilmente removível para permitir todos os requisitos de serviço.

Para instalar o forno sob o balcão ou em uma unidade de cozinha, o armário deve ter as dimensões da imagem nº 3:

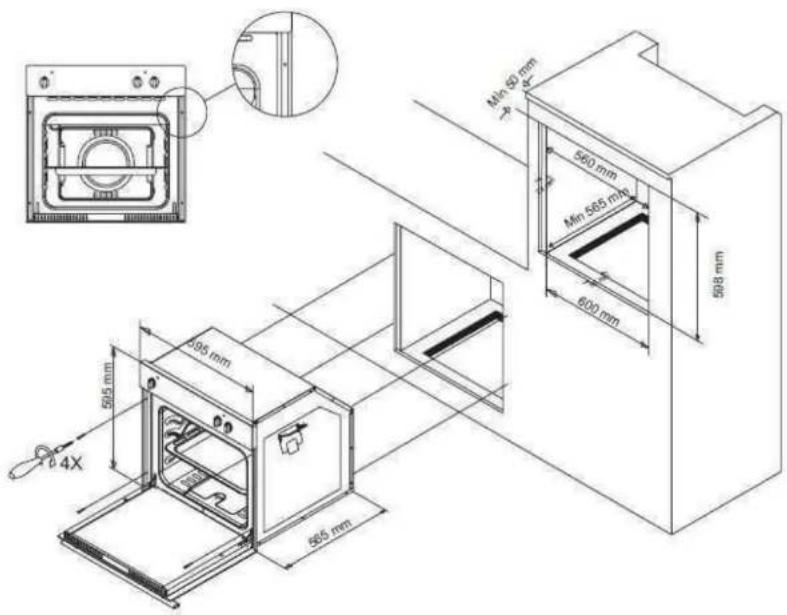

PAINEL DE SEGURANÇA

A fim de evitar lesões corporais, deverá instalar o painel de protecção.

Quando instalar um forno a Gás por cima de uma gaveta ou unidade de armário, devem ser tomadas precauções adequadas para evitar o contacto com o revestimento do lado de baixo do forno, que se torna quente durante a operação. O método recomendado para ultrapassar este problema é o de fixar um painel de madeira no interior do armário, a uma distância de 80 mm abaixo da parte inferior do forno (ver Figura 2). Este painel deve ter uma ventilação adequada para a retaguarda.

4X 505 mm 600 mm 605 mm 598 mm 560 mm Min 60 mm Min 665 mm

Figura-3

O aparelho não deve entrar em contacto com as partes eléctricas, assim que for instalado.

Os números indicados na etiqueta de Classificação foram calculados para este tipo de instalação.

Ventilação

O compartimento onde se encontra instalado este forno deve ter uma ventilação de ar de acordo com a directriz BS 5440: Parte 2: 2000.

• Todos os compartimentos necessitam de uma janela que se abra directamente para o exterior ou equivalente e alguns compartimentos podem exigir uma ventilação permanente.
• Para compartimentos com áreas até 5 m ^3 é necessária entrada de ar de 100 cm ^2 .
• Para compartimentos com áreas entre os 5 m ^3 e 10 m ^3 é necessária entrada de ar de 50 cm ^2 .
• Se o compartimento é maior do que 5 m ^3 e tem uma porta que se abre directamente para o exterior, então não é necessário ventilação.
• Se houver outros aparelhos combustíveis queimando BS 5440 na mesma sala: Parte 2: A directiva 2000 deve ser consultada para determinar os requisitos de ventilação de ar.
• Este aparelho não deve ser instalado em um compartimento com menos de 20 m ^3 ou instalado em uma casa de banho ou duche.

Para garantir uma ventilação adequada, o painel traseiro do móvel deve ser removido. É aconselhável instalar o forno em uma superfície totalmente plana, com uma abertura de pelo menos de 560.mm (Figura-3)

Quando o forno estiver ligado, o ar quente é lançado pelas aberturas de ventilação do ventilador. Esta ventilação é necessária para o funcionamento adequado do queimador no forno e para obter bons resultados de cozedura. NÃO bloqueie as aberturas de ventilação. Se o fizer, pode causar falhas de cozedura, queimaduras ou danos à carcaça do forno.

O bom funcionamento de um aparelho a gás deriva do bom resultado de produção de calor e humidade do compartimento no qual este se encontra instalado. Certifique-se de que a cozinha é bem ventilada: porta ou janela aberta, manter aberturas de ventilação natural abertas e sem obstruções ou instalar um exaustor de extracção mecânica.

Ligações Eléctricas e Segurança

1. ESTE APARELHO DEVE TER LIGAÇÃO À TERRA.

2. O seu Forno Orima encontra-se ajustado em conformidade com a corrente eléctrica 230-240 Volt AC, 50 Hz, e requer um fusível de 16 Amp (para B.S. 13 Amp.). Se a corrente for diferente deste valor especificado, contacte um electricista ou serviço especializado e autorizado.

3. Se precisar de substituir o fusível de 13 Amp, por favor certifique-se de voltar a ligar a ficha de substituição da seguinte forma (Para B.S.);

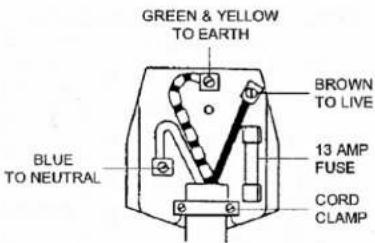

GREEN & YELLOW TO EARTH BROWN TO LIVE BLUE TO NEUTRAL 13 AMP FUSE CORD CLAMP

Figura-6
Fio Castanho para o terminal Fase
Fio Azul para o terminal Neutro
Fio Amarelo & Verde para o fio Terra

1. A ligação eléctrica do forno só deve ser feita utilizando tomadas com sistema Terra instalado, e em conformidade com os Regulamentos em Vigor. Se não houver nenhuma tomada adequada com o sistema Terra no local, contactar imediatamente um electricista qualificado. O fabricante não se responsabiliza por

danos ou lesões que possam surgir por causa de locais de instalação inadequados sem sistema Terra.

1. Se o cabo de alimentação eléctrica estiver danificado, este deve ser substituído por um cabo de alimentação de silício H05RR-F 3x1.5 mm² de 1M por um técnico de serviço autorizado ou um electricista qualificado.
2. O cabo de alimentação não deve tocar nas partes quentes do aparelho.
3. O seu forno Orima deve ser instalado em um móvel que proporcione uma boa ventilação superior e inferior.
4. Este forno deve ser instalado correctamente e fixado no local, de acordo com as instruções do fabricante e por um Técnico qualificado.
5. Certifique-se de que a ficha ou o isolamento se encontra acessível, de modo a não tocar nas partes quentes.
6. Nunca proceda a reparações no forno enquanto este estiver ligado. A sua manutenção e serviço devem ser realizados após o fornecimento de energia ter sido desligado.

Ligações de Gás e Segurança

1. O aparelho deve ser ligado ao fornecimento de gás principal ou a um cilindro de gás em conformidade com os regulamentos Nacionais. Antes de realizar as ligações, certifique-se de que o forno é compatível com o fornecimento de gás que deseja utilizar.
2. Ao utilizar gás líquido de botija de gás, instale um regulador de pressão que cumpra com as normas Nacionais vigentes
3. Verifique se a pressão do fornecimento de gás está de acordo com os valores indicados na Tabela - (Especificações queimadores e bicos) pois isso vai garantir o funcionamento

seguro e a longevidade do seu forno Orima mantendo assim a sua eficiência de consumo energético.

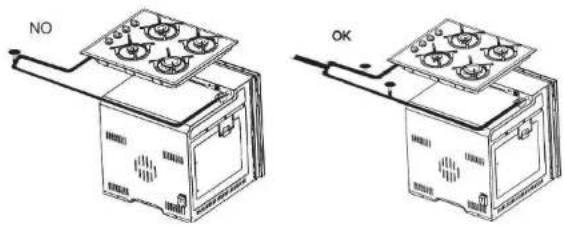

1. Se precisar de instalar uma Placa a gás no topo do forno a gás, é estritamente proibido fazer a ligação de utilização dos dois ou usar um único corte de torneira. Os dois aparelhos devem ser ligados separadamente, e cada um deve ter a sua própria torneira de passagem, a fim de torná-las completamente independentes um do outro.

1. Coloque a mangueira no forno utilizando uma união de gás adequada.
2. Para o controle de vazamento deve assegurar que os botões no painel de comandos se encontram fechados, sendo que a botija de gás se encontra aberta. Aplique um pouco de líquido de detecção de vazamento na ligação. Se houver uma fuga de gás, haverá bolhas de espuma. O forno deve ser utilizado em local bem ventilado e deve ser instalado numa superfície plana.

Utilizar somente tubos e selos que cumpram com os Regulamentos de Gás Nacional.

Antes de fazer as ligações do aparelho.

Antes de começar a utilizar o aparelho, leia o Manual de Instruções com cuidado. Neste Manual, há informações importantes sobre a sua segurança e como deverá utilizá-lo e mantê-lo. Guarde este manual para futura referência levando em consideração que o aparelho possa ser utilizado por outros.

Montagem e Manutenção devem ser realizados por um Técnico Qualificado ou fornecedor de gás.
Se a pressão do gás utilizado for diferente (ou variar) a partir da pressão recomendada, é necessário montar um regulador de pressão adequado para o tubo de entrada de gás, de acordo com os actuais Regulamentos Nacionais relativos a "Reguladores para garrafas de Gás".

O que fazer se sentir cheiro a Gás?

• Não tente acender qualquer aparelho.
• Não toque em nenhum interruptor eléctrico, nem utilize qualquer telefone no seu prédio.
• Abra portas e janelas da cozinha para a entrada de ar.
• Informe imediatamente o seu fornecedor de gás a partir de um telefone de um vizinho (mas que não viva no mesmo prédio). Siga as instruções do fornecedor de gás.

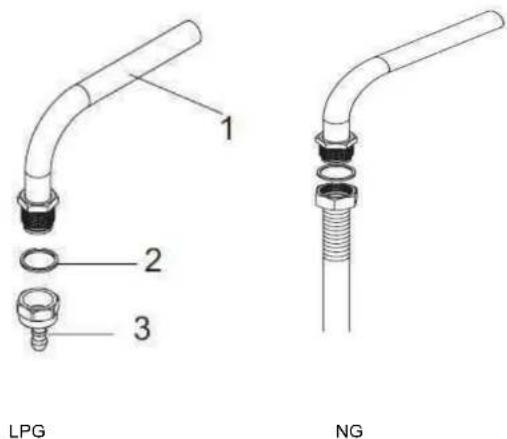

Alterar o tubo para ligação de LPG

Esta ligação deverá ser feita somente por um Técnico Qualificado ou pela Companhia de Gás.

Se o forno for ajustado para a utilização de Gás LPG, o adaptador do tubo (3) deverá estar ligado, como indica a figura em cima mencionada.

Durante a conversão de NG para LPG, o adaptador do tubo (3) deve ser desmontado por um serviço autorizado e colocada uma mangueira flexível de metal, com uma ligação mecânica da rede de gás que está ligado à mangueira (ver Figura 1) e utilizando um novo vedante (2).

Se o forno for ajustado para uso NG, não há necessidade de um adaptador na extremidade da mangueira. Em cada mudança do tubo de ligação para o gás, assegure que é colocado a prova de fuga da ligação na superfície do selo (2). Este selo só pode ser utilizado uma vez.

1 2 3 LPG NG

Figura-8

O fabricante declina qualquer responsabilidade se estas regras não forem cumpridas.

AVISOS IMPORTANTES

1. Preste atenção às prescrições mínimas de Segurança.

2. Poderá ver os detalhes técnicos para o forno em uma etiqueta adesiva que se encontra na parte de trás do forno. Irá também encontrar as informações sobre o tipo de gás (LPG ou GN) do seu Forno Orima.

3. Uma vez que a ficha do seu Forno Orima possui sistema Terra, certifique-se de que a tomada tem o mesmo sistema. Se for usado sem sistema Terra, o fabricante não é responsável por quaisquer danos que possam surgir.

4. Mantenha o tubo de gás e cabos eléctricos do seu forno longe das áreas quentes, não os deixando tocar no aparelho. Mantê-los longe de arestas afiadas e superfícies aquecidas.

5. Se verificar que o cabo de alimentação se encontra danificado, este deverá ser substituído por um Técnico Qualificado.

6. Certifique-se de que o aparelho está desligado antes de proceder à substituição da Lâmpada para evitar a possibilidade de choque eléctrico.

7. Ligue o seu aparelho com uma válvula de 30 mbar de pressão de saída para gás LPG e com 20 mbar de pressão de saída para Gás Natural (GN). (Estas especificações poderão variar ligeiramente de acordo com as normas em vigor no seu país)

8. Ligue o forno à linha de LPG pelo caminho mais curto e sem qualquer vazamento.

9. Se o aparelho é para ser utilizado em LPG não deve ser montado abaixo do nível do solo, ou seja, numa cave.

10. Ao fazer a verificação de vazamento de gás, nunca utilize qualquer tipo de chama como os de isqueiros, fósforos, cigarros ou similares.

11. O uso do seu aparelho cria humidade e aquecimento no compartimento onde se encontra instalado, Certifique-se de que a sua cozinha está bem ventilada. Manter os orifícios de ventilação natural adequados.
12. Manter as crianças longe do aparelho, quando o forno estiver a ser utilizado, visto as partes acessíveis ficarem quentes.
13. NUNCA tocar o vidro do forno com a mão, quando este estiver quente.
14. Antes da sua utilização, mantenha cortinas, tule, papel ou materiais inflamáveis longe do seu aparelho. Não manter matérias inflamáveis dentro ou sobre o aparelho.
15. Para desligar da rede de fornecimento, deve proceder a uma separação de contacto em todos os pólos e ao desligamento completo. Devem ser incorporados na fiação fixa, de acordo com as regras de fiação em vigor.
16. As fitas de Gás são protegidas por bloqueios. Não desligue antes de pressionar o botão.
17. Certifique-se que todos os materiais de embalagem são retirados do forno antes da sua utilização, evitando assim o risco de incêndio e danos.
18. Quando estiver a utilizar o seu Forno, mantenha crianças e pessoas com capacidades físicas e mentais reduzidas longe do aparelho até que este fique completamente frio, visto o seu exterior poder ficar muito quente durante a sua utilização.
19. Não conservar, ou deixar tabuleiros na base do forno como recolha de gorduras, em particular quando este estiver a ser utilizado. Poderá causar danos no revestimento do forno.

EM CASO DE AVARIA

1. Verifique a válvula de gás principal.
2. Mangueiras de Gás poderão se quebrar ou dobrar.
3. Verifique a ligação da mangueira de gás ao forno.
4. Verifique o ruído da taxa de gás.
5. Verifique se a válvula de gás é adequada ou inadequada para o seu forno.
6. Recomendamos que verifiquem anualmente a sua garrafa/s, o tubo de gás e a válvula de gás.
7. Se não conseguir resolver o problema, contacte um Técnico Qualificado

Especificações de Queimadores e Bicos:

VALVULAS INJECTORES QUEIMADORES DE ACORDO COM O TIPO DE GÁS			LPG Gás	Natural
			G 30-30 mBar	G 20-20 mBar
Queimadores Grelhador	Injectores	mm	0,57	0,95
	Circulação Gas	M3/h	110	0,162
	Potência	KW	1,39	1,78
Queimadores Forno	Injectores	mm	0,65	0,97
	Circulação Gas	M3/h	140	0,181
	Potência	KW	1,78	2,00

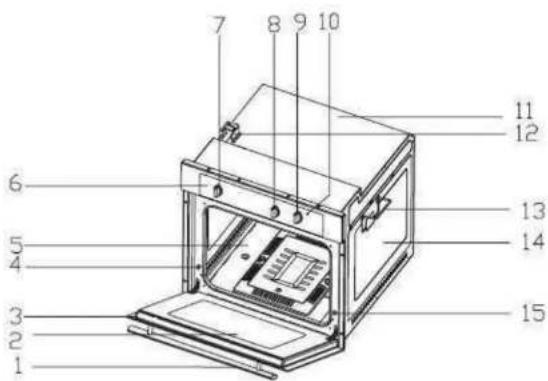

1. Puxador da Porta do forno
2. Vidro Interior Porta do Forno
3. Vidro Exterior Porta do Forno
4. Interruptor Protecção do Grelhador (Opcional)
5. Cavidade
6. Painel Comandos
7. Botão Termóstato
8. Lembrete mecánico de minutos
9. Selector de Funções
10. Indicador do Forno
11. Painel traseiro
12. Mangueira de saída
13. Manipulo de transporte
14. Painel lateral
15. Interruptor Protecção Ignição

Descrição do Forno e Painel de Comandos:
FUNÇÕES

RELÓGIO

QUEIMADOR INFERIOR

GRELHADOR

ESPETO (FRANGO GRELHADO)

LAMPADA & ESPETO

LAMPADA

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

Figura-9

SIGNIFICADO DOS SÍMBOLOS QUE POSSAM ESTAR NO SEU PAINEL DE CONTROLO:

BOTÃO DO TERMÓSTATO: Para colocar o seu forno a funcionar, o termóstato deve ser ajustado à temperatura desejada. O termóstato pode ser regulado entre 50° – 280° graus Celsius. (Opcional)

INTERRUPTOR DA PORTA PARA GRELHAR COM SEGURANÇA: (Opcional, utilizado somente na Inglaterra)

Esta função é utilizada em alguns modelos por ser opcional. A função do grelhador depende de manter aberta a porta do forno durante a função de grelhar operacional.

INTERRUPTOR IGNICÃO E SUA SEGURANÇA: Esta opção é utilizada para a proteção da ignição. Quando a porta do forno está fechada, a ignição não funciona.

Manter a porta aberta durante a utilização do Grelhador

GRILL INFERIOR:

Poderá aquecer ou aloirar carnes utilizando a resistência inferior. É também a mais adequada para aquecimento e preservação dos alimentos.

GRILL SUPERIOR:

Esta função é utilizada para Grelhar. Coloque os alimentos na grelha e depois insira a mesma na prateleira superior do forno. Em seguida coloque o tabuleiro fundo por baixo da grelha.

Este tabuleiro fundo é utilizado para acumular a gordura que vai pingando quando está a grelhar diretamente sobre a grelha.

ESPETO (PARA FRANGO GRELHADO)

Esta função encontra-se mencionada na página 14.

ESPETO + LAMPADA

Esta função encontra-se mencionada na página 14.

LAMPADA

Esta função se encontra mencionada na página 14.

Conselhos para Grelhar:

Mantenha sempre a porta do forno aberto quando estiver a grelhar.

Se possível, utilize a carne com a mesma espessura. Estas ficarão grelhadas uniformemente, suculentas e macias no meio. Coloque sal na carne só depois da mesma estar grelhada.

Colocar a carne diretamente na grelha. Se for grelhar uma peça de carne, esta ficará melhor se a colocar no centro da grelha.

Deverá colocar também o tabuleiro fundo por baixo da grelha, para este recolher os molhos da carne e manter assim o seu forno limpo.

Vire a carne depois de dois terços do tempo de cozedura indicada.

Início e Utilização

! A primeira vez que utilizar o seu forno, aqueça-o vazio com a porta fechada na temperatura máxima durante 45 minutos.

Certifique-se de que a cozinha é bem ventilada antes de ligar o forno e abrir a porta do forno.

O aparelho poderá produzir um odor ligeiramente desagradável causado pela queima de substâncias protetoras utilizadas durante o processo de fabricação.

Modo de Utilização do seu Forno Orima

- Como usar os queimadores

Os queimadores do forno superior e inferior só podem ser utilizados um de cada vez. Assim que escolher qual é que quer utilizar, pressione primeiro o botão da torneira e aguarde 5 segundos para limpar o ar dos tubos. Depois, poderá acender o queimador pelo sistema de acendimento automático (opcional) ou fósforos.

Uma vez que o queimador é aceso, deve continuar a segurar o botão ente10 a 15 segundos para que o sistema de chama funcione.

Quando o queimador estiver plenamente aceso depois de 1 minuto ou 2, então poderá fechar a porta do forno.

Acender o forno manualmente

No caso de uma falha de energia, o queimador do forno pode ser aceso manualmente:

1. Abra a porta do forno.

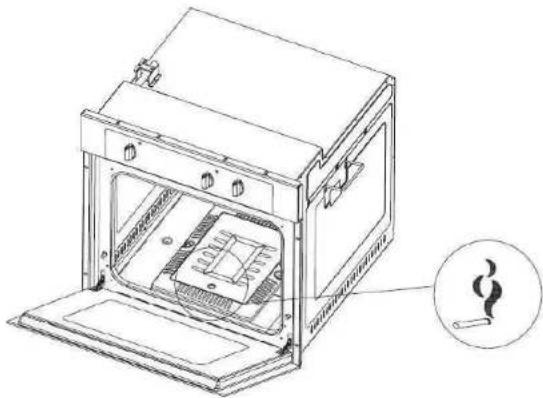

2. Segure no fósforo ou no isqueiro perto do furo do queimador, como indica a figura.
3. Assim que o queimador acender, feche a porta do forno

NOTA: Se o queimador do forno acidentalmente se apagar, gire o botão do comando do forno para a posição de desligado, abra a porta do forno,

ventile a cozinha e espere pelo menos 1 minuto antes de tentar acende-lo novamente.

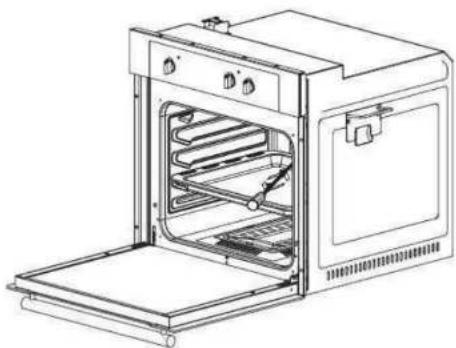

Para a utilização do Espeto (ver imagem) proceda da seguinte forma:

O conjunto do Espeto consiste nas seguintes partes:
- Um Espeto giratório com um manipulo destacável.
- Dois garfos com parafusos, para a fixação de alimentos.

1. Coloque o tabuleiro fundo sob o apoio do espeto.
2. Colocar o assador e inserir o espeto no eixo do motor do grelhador situado no painel posterior do forno.
3. Antes de iniciar o espeto, retire o manípulo destacável e anexe o escudo térmico. (Utilize a função de proteção contra o calor, descrito na secção seguinte)
4. Inicie a utilização do espeto virando o botão correspondente.

Esta liga-se ao girar o botão de comando do lado direito.

Utilização do Lembrete de Minutos Mecânico

O contador de minutos pode ser ajustado para um tempo máximo de minutos (??); este emite um sinal de alarme quando o período de tempo programado termina. O temporizador funciona independentemente do forno, estando este ligado ou desligado.

1. Gire o botão do temporizador no sentido dos ponteiros do relógio além do tempo necessário e, em seguida, ligue-o novamente para definir o tempo desejado: alinhar os minutos indicados no botão com o indicador do painel de controlo.
2. O temporizador funciona em minutos: quando o tempo selecionado tiver terminado, ouvirá o som de uma campainha.

Utilização do Escudo Térmico

O escudo térmico (figura 1) foi desenhado para a proteção do painel de controlo e botões aquando da utilização da função de Grelhar.

Utilize o Escudo Térmico quando utilizar a função de Grelhar, evitando assim possíveis danos no painel de controlo e respectivos botões.

1. Coloque o escudo térmico por baixo do painel de controlo abrindo a porta do forno. (Figura 2)

2. Localize as duas abas de montagem do escudo térmico nas duas ranhuras sob o painel de controlo, em seguida, prenda no lugar entre o forno e a porta interna, feche suavemente a porta (figura 3).

3. É importante manter a porta aberta a uma distância especificada ao grelhar.

4. O escudo térmico irá proporcionar um desempenho de cozimento ideal, protegendo o painel de controlo e botões.

O ESCUDO TÉRMICO FICA QUENTE DURANTE A SUA UTILIZAÇÃO. NUNCA TENTE RETIRÁ-LO COM AS MÃOS IMDEIATAMENTE APÓS A SUA UTILIZAÇÃO.

Utilização do Forno

Quando o forno é utilizado pela primeira vez, um odor será libertado pela utilização dos elementos de aquecimento. A fim de evitar esta situação, utilize o forno a 250 °C por 45 minutos, estando este vazio.

Para utilizar o forno, deverá rodar o interruptor para a temperatura desejada, caso contrário, este não irá funcionar.

A sugestão de tempos de cozedura e as posições do termostato são dadas na tabela abaixo indicadas – estas são apenas um guia e irá

variar conforme o peso e a quantidade de alimentos a serem preparados.

Poderá experimentar e descobrir sabores diferentes e adequados ao seu gosto, dependendo da sua culinária e hábitos de utilização.

Precauções e Conselhos

! Este aparelho foi concebido e fabricado em conformidade com as normas internacionais de segurança. As seguintes advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança Geral

• Aparelhos a Gás requerem uma boa ventilação, troca de ar regular para manter uma operação eficiente.
• Este aparelho foi concebido somente para uso doméstico e não se destina a uso comercial ou industrial.
• Este aparelho não deve ser instalado ao ar livre, mesmo em áreas cobertas. É extremamente perigoso deixar o aparelho exposto a tempestades de chuva.
• Ao mover ou posicionar o aparelho, use sempre pegas nas laterais do forno.

• Não toque no aparelho com os pés descalços ou com as mãos e os pés molhados ou húmidos.

• O aparelho deve ser utilizado somente por pessoas adultas, para cozinhar os alimentos de acordo com as instruções contidas neste manual.

• Não toque nos elementos de aquecimento e em partes da porta do forno quando o aparelho estiver a ser utilizado, estas peças tornam-se extremamente quentes. Mantenha as crianças afastadas do aparelho.
• Certifique-se de que os cabos de alimentação de outros aparelhos elétricos não entram em contacto com as partes quentes do forno.
• As aberturas de ventilação e dispersão de calor nunca devem ser cobertas.
• Utilize sempre o puxador do forno pela parte central do mesmo: as extremidades podem estar quentes.
• Utilize sempre luvas de forno para colocar utensílios de cozinha no forno ou removê-lo.
• Não utilize papel de alumínio para forrar o fundo do forno.
• Não coloque materias inflamáveis no forno: se o aparelho estiver ligado por engano, poderia causar um incêndio.
• Verifique sempre se os botões estão na posição OFF quando o aparelho não estiver a ser utilizado.
• Ao desligar o aparelho puxe sempre pela ficha e nunca pelo cabo.
• Nunca proceder a qualquer limpeza ou manutenção sem antes ter desligado a ficha da tomada.
• Em caso de avaria, sob nenhuma circunstância deve tentar reparar o aparelho. As reparações efetuadas devem ser feitas por

um Técnico qualificado para evitar ferimentos ou piorar ainda mais a avaria do aparelho.

• Não coloque objetos pesados sobre a porta do forno aberta.
• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou por alguém que não está familiarizada com o produto. Estes indivíduos devem, no mínimo, ser supervisionados por alguém que assuma a responsabilidade pela sua segurança ou que recebem instruções preliminares sobre o funcionamento do aparelho.
• Não permita que as crianças brinquem com o aparelho.

As partes acessíveis do aparelho podem ficar quentes quando o grelhador estiver a ser utilizado. As crianças devem ser mantidas longe do mesmo.

Manutenção e Limpeza

Antes de cada operação, desligue o aparelho da corrente eléctrica.

Para garantir a longevidade do seu forno Orima, este deve ser cuidadosamente limpo com frequência, lembre-se de:

1. Desligue sempre o aparelho da corrente elétrica.
2. Enquanto o forno estiver em funcionamento ou logo após o seu início, este torna-se muito quente. Deverá ter cuidado para evitar tocar nos elementos de aquecimento.
3. Nunca limpe as partes interiores, painéis, tabuleiros e todas as outras peças de esmalte do forno utilizando utensílios como escova de

arame duro, palha-de-aço ou faca. Não utilize detergentes ou agentes abrasivos.

Após a limpeza das partes internas do forno com um pano com sabão, lave-o e seque bem com um pano macio.

1. Limpe as superfícies de vidro com agentes de limpeza de vidros especiais.
2. Não limpe o forno com limpeza a vapor.
3. Nunca utilize produtos inflamáveis, tais como, gasolina ou ácido, ao limpar o seu forno.
4. Não lave qualquer parte do seu forno na máquina de lavar louça.
5. Limpe o forno regularmente para evitar a acumulação de sujidade e gorduras, que podem originar maus odores ou até início de incêndio.
6. A acumulação de sujidade na base do forno pode fazer com que surja uma aparência de "bolhas" no esmalte do mesmo, isto não é considerado defeito de fabrico..

Limpeza da Porta do forno

Limpe o vidro do forno com uma esponja e um produto de limpeza não abrasivo, depois seque bem com um pano macio. Não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que possam arranhar a superfície e fazer com que o vidro se parta. Para limpar o vidro da porta do forno, siga as seguintes instruções;

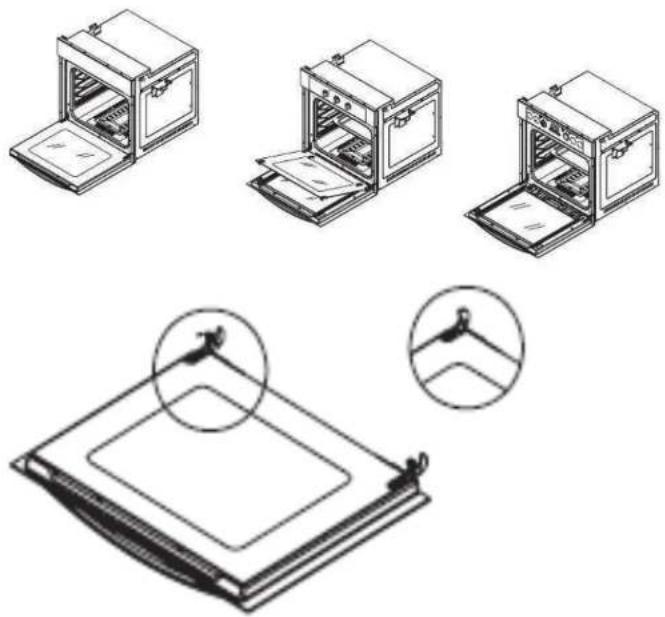

1. Retire o perfil da tampa de vidro interior (na parte superior onde tem muitos buracos).(Veja o diagrama)

2. Deslize o vidro com cuidado, em seguida, limpe e lave o vidro completamente.

3. Após a secagem, re-instale o vidro da porta no perfil superior da tampa de vidro.

Substituição da Lâmpada do forno

Primeiro desligue o forno e garanta que este se encontra frio.

1. Desligue o aparelho da corrente;

2. Retire a tampa de vidro da Lâmpada (se houver dificuldade, recomendamos o uso de uma luva de borracha, vai ajudar muito a segurar a tampa de vidro).

3. Retire a lâmpada e substitua por uma resistente a temperaturas altas (300°C), com as seguintes características:
   ■ Voltagem 230 V

4. Watts 15 W

5. Tipo E14

6. Recoloque a tampa e volte a ligar o forno à corrente.
