MANUAL DE UTILIZADOR FK 1039E .20 XHA S HOTPOINT

Assistência Atenção: Este aparelho é equipado com um sistema de diagnóstico que possibilita detectar eventuais mau funcionamentos. Estes são comunicados no visor mediante mensagens do seguinte tipo: “F—” seguido por números. Nestes casos será necessária uma intervenção da Assistência técnica. Antes de contactar a Assistência:

• Verifique se a anomalia pode ser resolvida autonomamente;

• Reiniciar o programa para controlar se o inconveniente foi resolvido;

• Em caso negativo, contacte o Serviço de Assistência Técnica Autorizado. ! Nunca recorra a técnicos não autorizados. Comunique:

• a mensagem visível no display da TEMPERATURA

• o modelo da máquina (Mod.)

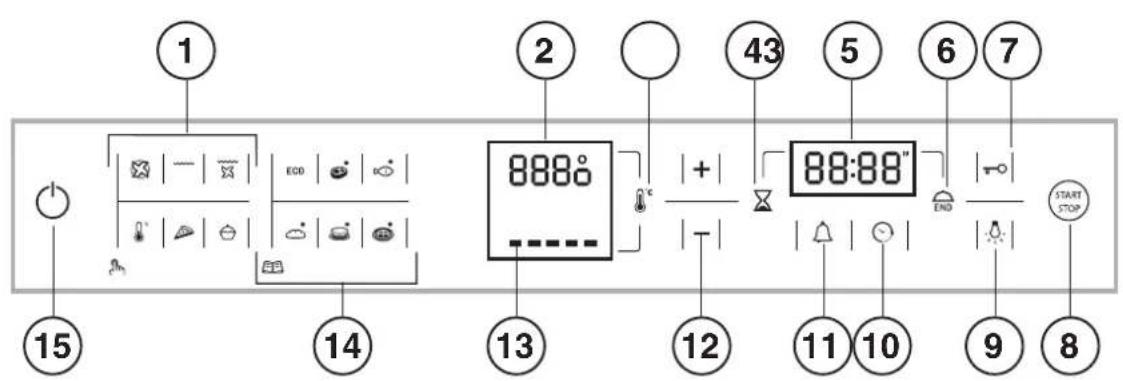

Descrição do aparelho Painel de comandos 1 Ícone PROGRAMAS MANUAIS 2 Display da TEMPERATURA 3 Ícone TEMPERATURA 4 Ícone DURAÇÃO 5 Display TEMPOS 6 Ícone do FIM DA COZEDURA 7 Ícone BLOQUEIO COMANDOS

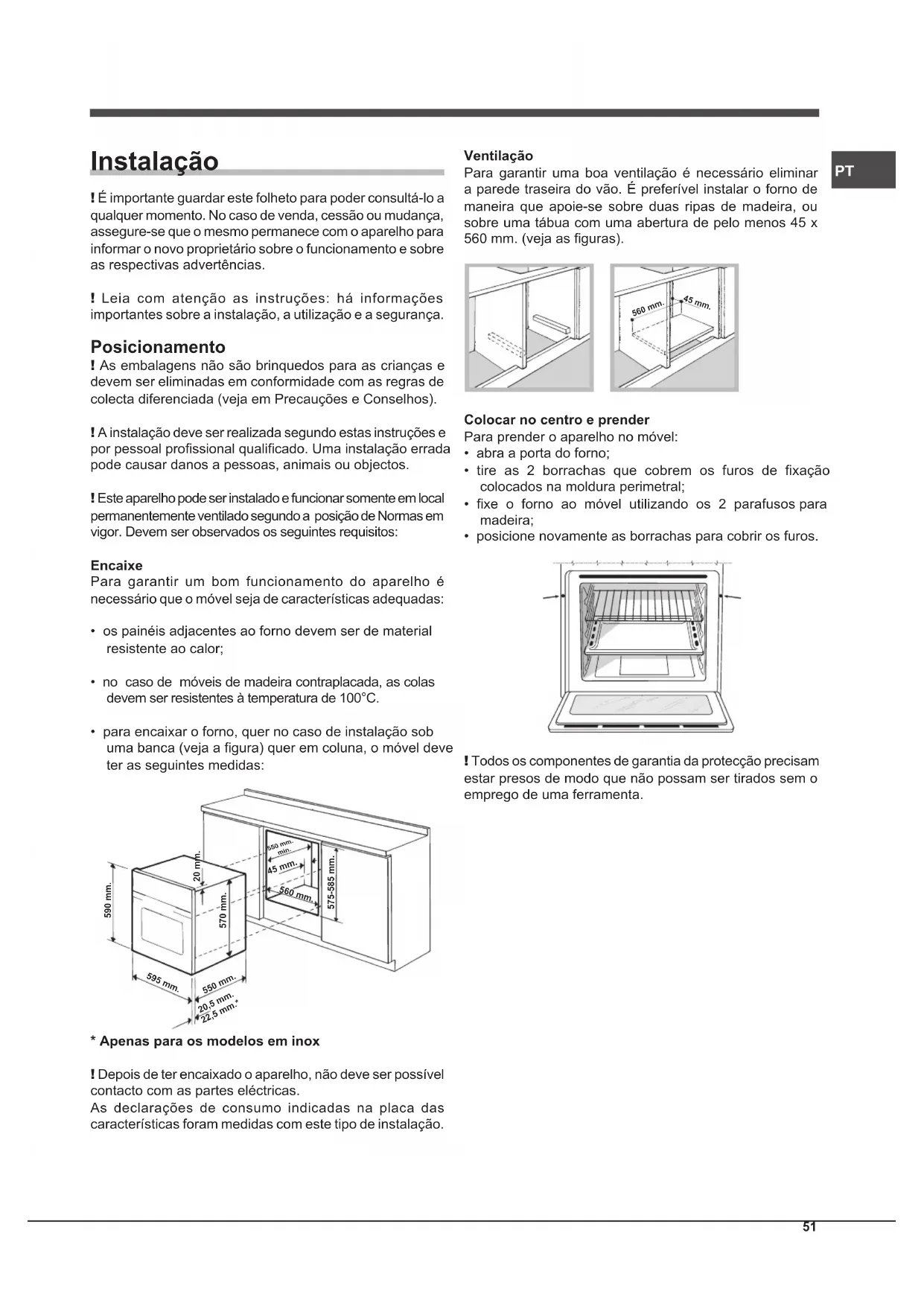

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal prossional qualicado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. ! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos: Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:

• os painéis adjacentes ao forno devem ser de material resistente ao calor;

• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

• para encaixar o forno, quer no caso de instalação sob uma banca (veja a gura) quer em coluna, o móvel deve ter as seguintes medidas: 590 mm. 595 mm.22,5 mm.*20,5 mm.550 mm.570 mm.20 mm.575-585 mm.45 mm.560 mm. 550 mm. min.

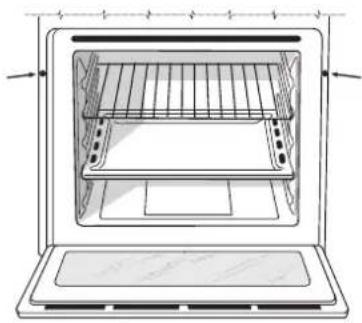

• Apenas para os modelos em inox ! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação. Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as guras). 560 mm. 45 mm. Colocar no centro e prender Para prender o aparelho no móvel:

• abra a porta do forno;

• tire as 2 borrachas que cobrem os furos de xação colocados na moldura perimetral;

• xe o forno ao móvel utilizando os 2 parafusos para madeira;

• posicione novamente as borrachas para cobrir os furos. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.52

Ligação eléctrica Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identicação situada no aparelho (veja a seguir). Montagem do cabo de fornecimento

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a gura).

2. Instale o cabo de

alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos L-N- e, em seguida, prenda os os embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde (veja a gura).

4. Feche a tampa da caixa

dos terminais. Ligação do cabo de fornecimento à rede eléctrica Monte no cabo uma cha em conformidade com as normas para a carga indicada na placa de identicação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente (por exemplo, a parte traseira do forno). ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identicação;

• a tensão de alimentação seja entre os valores da placa de identicação;

• a tomada seja compatível com a cha do aparelho. Em caso contrário, substitua a tomada ou a cha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser vericado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

• Apenas para modelos com guias integradas. ** Apenas para modelos com guias em fio. PLACA DAS CARACTERÍSTICASMedidas*largura 43,5 cm altura 32,4 cm profundidade 41,5 cmVolume*Litros 59LigaçõeseléctricasTensão de 220-240 V~ 50/60Hz ou 50Hz (ver quadro das características)potência máxima absorvida 2800W ENERGY LABEL(ETIQUETA DEENERGIA)Directiva 2002/40/CE acerca dosfornos eléctricos. Norma EN 50304Consumo de energia da declaraçãode Classe com convecção Forçada- função de aquecimento: ECO. Este aparelho está emconformidade com as seguintesDirectivas da ComunidadeEuropeia: 2006/95/CEE de 12.12.06(Baixa Tensão) e posterioresmodificações – 2004/108/CEE de15.12.04 (CompatibilidadeElectromagnética) e posterioresmodificações - 93/68/CEE de22/07/93 e posteriores modificações. - 2012/19/CE e posterioresmodificações. - 1275/2008 standby/off modeMedidas**largura 45,5 cm altura 32,4 cm profundidade 41,5 cmVolume**Litros 6253

Início e utilização ATENÇÃO! O forno está equipado com um sistema de bloqueio das grelhas que permite retirá-las sem que estas ressaiam do forno (1). Para retirar completamente as grelhas, tal como indicado no desenho, basta levantá-las, segurando-as pela parte da frente, e puxá-las (2). ! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno. ! Para facilitar as congurações, mantenha pressionadas as teclas “ ” e “ ” : os números no display passarão mais rapidamente. ! Cada conguração é memorizada automaticamente após 10 segundos. ! Não é possível activar as teclas touch se estiver usando luvas. Alguns modelos dispõem de um sistema de dobradiças que consente o fechamento da porta lentamente, sem que seja necessário acompanhá-la com a mão até o nal do percurso. Para uma correcta utilização, antes de fechar:

• abra inteiramente a porta;

• evite forçar o fechamento manualmente. ! Para optimizar os resultados de cozedura, no momento da activação da função seleccionada é efectuada a conguração dos parâmetros do produto, que pode implicar um atraso da ligação da ventoinha e dos elementos de aquecimento. Bloqueio porta/comandos ! É possível bloquear os comandos com o forno desligado, com cozedura iniciada ou terminada e em fase de programação. Para bloquear os comandos que regulam o forno, pressione a tecla por ao menos 2 segundos. Tocará um sinal acústico e no display da TEMPERATURA será visualizado o símbolo chave “O—n”. O ícone aceso indica que o bloqueio foi activado. Para desbloquear, pressione novamente por ao menos 2 segundos a tecla . Acertar o relógio ! O relógio pode ser acertado somente com o forno apagado. Se o forno estiver na modalidade “stadn-by”, com a primeira pressão da tecla visualiza-se a hora actual. Pressione novamente para ajustar a hora. Após a ligação à rede eléctrica ou após um black-out, a tecla e os valores no display dos TEMPOS irão piscar por 10 segundos. Para acertar o relógio:

3. Uma vez alcançada a hora exacta, prima novamente a

4. Repetir o procedimento descrito acima para regular os

minutos. Em caso de black-out, o relógio deverá ser congurado novamente. O ícone intermitente no display indica que o relógio não está congurado correctamente. Programe o contador de minutos ! É possível programar o contador de minutos tanto com o forno apagado quanto aceso. O contador de minutos não comanda o forno para acender-se ou apagar-se. Quando terminar o prazo, o contador de minutos tocará um sinal acústico, que pára depois de 30 segundos ou se carregar em qualquer tecla activa. Como regular o contador de minutos:

1. Carregue na tecla .

2. Regule o tempo desejado com as teclas e .

3. Uma vez alcançada a conguração desejada, prima

novamente a tecla . O ícone aceso indica que o contador de minutos está activado. Para cancelar o contador de minutos, prima a tecla e com as teclas e coloque o tempo em 00:00. Prima novamente a tecla . Quando o ícone estiver desligado, signicará que o contador de minutos está desactivado. Início do forno

1. Para acender o painel de comandos prima a tecla .

O aparelho emitirá um tríplice sinal acústico ascendente e irão iluminar-se em sequência todas as teclas.

de pré-aquecimento acendem-se à medida em que a temperatura sobe.

5. Toca um sinal e acendem-se todos os indicadores do pré-

aquecimento, a indicar que o pré-aquecimento terminou. É possível colocar os alimentos no forno.

6. Durante a cozedura é sempre possível:54

- modicar a temperatura pressionando a tecla e depois as teclas e (somente para os programas manuais); - planear a duração de uma cozedura (veja Programas); - interromper a cozedura premindo a tecla . Neste caso, o aparelho lembra a temperatura eventualmente modicada anteriormente (somente para os programas manuais). - Desligue o forno mantendo premida a tecla por 3 segundos.

7. No caso de uma interrupção do fornecimento eléctrico,

se a temperatura do forno não baixar demais, o aparelho é equipado com um sistema que reactiva o programa desde o ponto em que tiver sido interrompido. Por outro lado, as programações para início posterior não serão reiniciadas quando a alimentação eléctrica for restabelecida, mas deverão ser programadas novamente (por exemplo: foi programado um início de cozedura para as 20:30. Às 19:30 verica-se um black-out. Quando a corrente eléctrica voltar, será necessário reprogramar.) ! No programa BARBECUE não há pré-aquecimento. ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grelha fornecida. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, uma ventoinha de arrefecimento gera um jacto de ar que sai entre o painel de comandos, a porta do forno e a parte inferior da porta do forno. ! No nal da cozedura, a ventoinha continua a funcionar até o forno arrefecer sucientemente. Luz do forno A luz acende-se quando se abre a porta do forno, ou no momento do início de um programa de cozedura. Nos modelos dotados de LED INSIDE no início da cozedura acendem-se os leds na porta para uma melhor iluminação de todos os níveis de cozedura. A tecla permite acender e desligar a luz em qualquer momento. Indicadores de calor resíduo. O aparelho possui também um indicador de calor resíduo. Com o forno desligado, o display mostra através do acendimento da barra do “calor resíduo” a presença de temperatura no interior da cavidade. Cada elemento da barra desliga-se a medida em que a temperatura no interior do forno irá arrefecendo-se. Alça embutida Alguns modelos dispõem de alça embutida integrada na porta do forno. É suciente uma leve pressão e a abertura push/push facilita a pega para abrir e fechar o forno. No m da utilização, é possível fechar exercitando apenas uma leve pressão. Modo de Demo Este forno pode funcionar no modo de DEMO: desactivam- se todos os elementos aquecedores, mas os comandos permanecem operativos. Para activar o modo DEMO é suciente pressionar brevemente a tecla , em seguida as teclas e contemporaneamente por 6 segundos e depois pressionar brevemente a tecla . Tocará um sinal acústico e no display da TEMPERATURA será visualizado “dEon”. Para desactivar a modalidade DEMO, com o forno desligado pressionar contemporaneamente a tecla e a tecla - por 3 segundos. Tocará um sinal acústico e aparecerá a escrita “dEoF”. Restabelecimento congurações de fábrica O forno pode ser recolocado aos valores de fábrica, fazendo um reset de todas as congurações efectuadas pelo utilizador (relógio e durações personalizadas). Para efectuar o reset, desligue o forno, mantenha premidas por 6 segundos contemporaneamente a tecla da primeira cozedura manual no alto à esquerda e a tecla . Quando o restabelecimento tiver sido completado, será emitido um sinal acústico. No momento da primeira pressão da tecla se voltará ao primeiro acendimento. Standby Este produto satisfaz os requisitos impostos pela nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by. Se não forem efectuadas operações dentro de 30 minutos, e não foi programado nenhum bloqueio porta ou comandos, o aparelho irá colocar-se automaticamente na modalidade stand-by. A modalidade stand-by é indicada com a tecla “Relógio” em alta luminosidade. Assim que se efectuar novamente alguma operação no aparelho, o sistema voltará para a modalidade operativa. Programas ! Para garantir que os alimentos quem perfeitamente tenros e crocantes, o forno emite sob a forma de vapor de água a humidade que provém naturalmente dos alimentos. Desta forma, podem-se obter excelentes resultados de cozedura com todos os alimentos. ! A cada acendimento o forno irá propor o primeiro programa de cozedura manual.55

• Há somente em alguns modelos. Programas de cozedura manuais ! Todos os programas têm uma temperatura de cozedura predefinida. Esta temperatura poderá ser regulada manualmente, dena como desejar entre 30°C e 250°C (300ºC para o programa BARBECUE). Eventuais modificações da temperatura serão memorizadas e propostas novamente na sucessiva utilização do programa. Se a temperatura escolhida for inferior à temperatura interna do forno, o display TEMPERATURA mostrará a escrita “Hot”. É de qualquer forma possível iniciar a cozedura. Programa de MULTINÍVEL Ligam-se todos os elementos aquecedores e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente. Programa de BARBECUE Activa-se o elemento aquecedor superior e o espeto rotativo (se houver). Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura supercial. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”). Programa de GRATIN Activa-se o elemento aquecedor superior e durante uma parte do ciclo também o elemento aquecedor circular, começam a funcionar a ventoinha e o espeto rotativo (se houver). Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo, impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Efectuar as cozeduras com a porta do forno fechada (veja “Conselhos práticos de cozedura”). Programas BAIXA TEMPERATURA Este tipo de cozedura consente levedar, descongelar, preparar iogurte, aquecer mais ou menos rapidamente, cozer lentamente com baixa temperatura. As temperaturas seleccionáveis são: 40, 65, 90°C. Programa PIZZA Ligam-se os elementos aquecedores superior e circular e entra em funcionamento a ventoinha. Esta combinação consente um aquecimento rápido do forno. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura. Programa do FORNO PARA PASTÉIS Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Este programa é indicado para a cozedura dos alimentos delicados (por ex. doces que precisam de levedação). Programa do ECO Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Este modo de poupança de energia é recomendado para pratos pequenos, ideal para aquecimento de alimentos e para terminar os cozinhados. Espeto giratório* Para accionar o espeto rotativo (veja a gura) realize as seguintes operações:

1. Coloque a bandeja

pingadeira na posição 1;

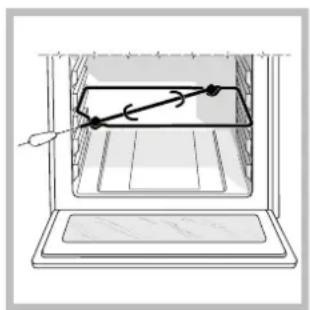

2. Coloque o suporte do

espeto rotativo na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;

3. Accionar o espeto

rotativo seleccionando os programas ou ; ! Depois do programa ter iniciado, se abrir a porta, o espeto rotatório pára. Programas de cozedura automáticos ! A temperatura e a duração da cozedura podem ser predenidas mediante o sistema C.O.P.® (Cozedura Óptima Programada) que automaticamente assegura um resultado perfeito. A cozedura interrompe-se automaticamente e o forno avisa quanto o alimento está cozido. A cozedura pode ser efectuada colocando o alimento no forno frio ou quente. É possível personalizar a duração da cozedura com base nas preferências pessoais, modicando, antes do acendimento, em ±5/20 minutos, de acordo com o programa escolhido. É igualmente possível modicar a duração depois de iniciada a cozedura. Se a modicação for efectuada antes do início do programa, é memorizada e proposta quando utilizar novamente o programa. Se a temperatura interna no forno for superior àquela proposta para o programa escolhido, o display TEMPERATURA irá mostrar a escrita “Hot” e não será possível iniciar a cozedura; aguarde até que o forno tenha se arrefecido. ! Quando alcançar a fase de cozedura, o forno emitirá um sinal acústico. ! Não abra a porta do forno para evitar de alterar os tempos e as temperaturas de execução das cozeduras. Programa de CARNE Utilizar esta função para assar carne de vitela, porco, borrego. Enfornar com o forno frio. É também possível colocar os alimentos no forno já quente. Programa FILÉ DE PEIXE Esta função é ideal para cozinhar lés de peixe de pequenas e médias dimensões. Enfornar a frio.56

Programa de PÃO Utilizar esta função para preparar o pão. Para obter os melhores resultados, aconselhamos seguir atentamente as indicações abaixo:

• respeitar a receita;

• o peso máximo por bandeja pingadeira;

• não esqueça de colocar 50 g (0,5 dl) de água fria na bandeja pingadeira na posição 5;

• a levedação da massa deve ser feira com a temperatura ambiente por 1 hora ou 1 hora e meia, em função da temperatura da cozinha, e em prática, até a massa dobrar o seu volume. Receita para o PÃO: 1 Bandeja pingadeira de 1.000 g. Máx., prateleira baixa 2 Bandejas pingadeiras de 1000g Máx, prateleiras baixa e média Receita para 1000 g. de massa: 600 g. Farinha, 360 g. Água, 11 g. Sal, 25 g. lêvedo fresco (ou 2 envelopes de pó) Procedimento:

• Misturar a farinha e o sal em um grande recipiente.

• Diluir o lêvedo na água levemente morna (aproximadamente 35 graus).

• Deite a mistura de água e lêvedo.

• Amasse até obter uma massa homogénea e pouco pegajosa, alisando-a com a palma da mão e dobrando-a sobre si mesma 10 minutos.

• Forme uma bola, coloque a massa numa tigela e cubra-a com uma película transparente para evitar que a superfície da massa se seque. Coloque a tigela no forno na função manual BAIXA TEMPERATURA a 40ºC e deixe fermentar por aproximadamente uma hora (o volume da massa deve dobrar).

• Divida a bola para obter vários pães.

• Coloque-os no tabuleiro de recolha sobre um papel de forno.

• Deite farinha sobre os pães.

• Faça alguns cortes nos pães.

• Enfornar com o forno frio.

• Iniciar a cozedura PÃO

• No m da cozedura, deixe repousar os pães sobre uma grelha até que esfriem completamente. Programa de BOLOS Esta função é ideal para a cozedura de doces à base de lêvedo natural, químico e sem lêvedo. Enfornar a frio. É também possível colocar os alimentos no forno já quente. Programa TARTES Esta função é ideal para todas as receitas de tartes (que normalmente precisam de uma boa cozedura na parte inferior). Enfornar com o forno frio. É também possível colocar os alimentos no forno já quente. Programação da cozedura ! É possível programar somente depois de ter seleccionado um programa de cozedura. ! Ao seleccionar um programa de cozedura, activa-se a tecla e portanto é possível programar a duração. Somente após ter programado a duração, a tecla activa-se e é portanto possível programar uma cozedura posterior. Programação da duração

2. Para programar a duração, premir as teclas + e -.

3. Uma vez alcançada a duração desejada, prima

5. Quando a cozedura tiver terminado, no display da

TEMPERATURA aparecerá escrito “END” e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15. Programar uma cozedura posterior ! A programação do m da cozedura é possível somente depois de ter denido uma duração para a cozedura. ! Para utilizar da melhor forma a programação posterior, é necessário que o relógio esteja regulado correctamente.

1. Carregue na tecla e siga o procedimento de 1 a 3

descrito para a duração.

2. Em seguida prima a tecla e, para regular a hora nal

prima as teclas + e -.

3. Uma vez alcançada a hora de m da cozedura desejada,

prima novamente a tecla .

4. Carregue na tecla para activar a programação.

As teclas e piscam alternadamente para sinalizar que foi efectuada uma programação ; durante o período de espera do início da cozedura, o display TEMPOS visualiza alternadamente a duração e a hora de m da cozedura.

5. Quando a cozedura tiver terminado, no display da

TEMPERATURA aparecerá escrito “END” e tocará um sinal acústico.

• Exemplo: São 9:00 horas e é programada uma duração de 1 hora e 15 minutos e as 12:30 como hora do nal. O programa iniciará automaticamente às 11:15. Para anular uma programação, carregue na tecla .57

Conselhos práticos para cozedura ! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados. ! Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura). MULTINÍVEL

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.

• Coloque a bandeja pingadeira em baixo e a grade em cima. BARBECUE

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.

• É aconselhável congurar a temperatura no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato. PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar o tabuleiro de recolha aumentará os tempos de cozedura e dicilmente será obtida uma pizza crocante.

• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.58

Programas Alimentos Peso (Kg) Pré-aquecimentoManuaisguiaspadrãoguiascorrediçasMultinível*Pizza em 2 prateleirasTortas doces em duas prateleiras/bolos em duas prat.Pão-de-ló em 2 prateleiras (na bandeja pingadeira)Frango assado com batatasCordeiroCavalaLasanhaBignés em 3 prateleirasBiscoitos em 3 prateleirasSalgadinhos folhados com queijo em 2 prateleirasTortas salgadas1+1

não não não não não não não não não não não 30030030030030030030030030030030010-2010-1510-1510-1515-2010-2010-2010-123-570-8070-80Gratin*Frango na grelhaChocasFrango no espeto giratório (se houver)Pato no espeto giratório (se houver)Carne de vitela ou vaca assadaCarne de porco assadaCordeiro1,5 1,51,5

não não não não não não não 21020021021021021021055-6030-3570-8060-7060-7570-8040-45Levedação/DescongelamentoMerengues brancosCarne/Peixe

sim sim 15-2020-25Pastéis*TartesTorta de frutaPlum cakeQueques pequenos em 2 prateleirasPão-de-lóBignés em 2 prateleirasBiscoitos em 2 prateleirasCrêpes recheadasMerengues em 2 prateleirasSalgadinhos folhados de queijo0,5 0,70,70,60,70,70,80,50,52 ou 32 ou 32 ou 3 2 e

não não não Pão***Pão (vide a receita)11 ou 21 nãoDocesDoces 12 ou 32 não TartesTartes 0,52 ou 32 não

• Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Os tempos de pré-aquecimento do forno são pré-configurados e não podem ser modificados manualmente. ** Os tempos de duração das cozeduras automáticas são pré-configurados. Os valores são modificáveis pelo utilizador a partir da duração pré-configurada. *** Conforme a receita, acrescentar 50 g (0,5 dl) de água na bandeja pingadeira na posição 5. ! Programa ECO: este programa, com tempos de cozedura maiores mas com uma notável poupança energética, é indicado para alimentos tais como filetes de peixe, pequena pastelaria e verduras. É i

ualmente adequado para aquecer alimentos e completar cozeduras. Tabela de cozedura Temperatura baixa* Posição das prateleiras Temperatura aconselhada (°C) Duração

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral

• Este aparelho foi concebido para utilização de tipo não prossional no âmbito de moradas.

• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

• Para deslocar o aparelho pegue-o sempre pelos especícos manípulos, situados aos lados do forno.

• Não toque no aparelho se estiver descalço, ou com as mãos ou os pés molhados ou húmidos.

• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não poderá ser considerado responsável pelos danos que houver derivantes de usos impróprios, errados ou irracionais.

• Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.

• Não tape as aberturas de ventilação e de eliminação de calor.

• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.

• Utilize luvas de forno para colocar e tirar recipientes.

• Não forre o fundo do forno com folhas de alumínio.

• Não guarde material inamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiar-se.

• Não puxe pelo cabo para desligar a cha da tomada eléctrica, pegue pela cha.

• Não realize limpeza nem manutenção sem antes ter desligado a cha da rede eléctrica.

• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Não coloque objectos sobre a porta do forno aberta.

• Evite que as crianças brinquem com o aparelho.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores. Economia e respeito do meio ambiente

• Utilizando o forno nos horários a partir do m da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade. As opções de denição dos programas, especialmente a “cozedura posterior” (veja os Programas) e a “limpeza automática posterior” (veja a Manutenção e cuidados), possibilitam organizar- se para isto.

• É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor. ! Este produto satisfaz os requisitos impostos pela nova Directiva Europeia sobre a limitação dos consumos energéticos em stand-by. Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho

• Ligeiras diferenças de cor no lado anterior do forno devem-se a diversos materiais, como vidro, plástico ou metal.

• Eventuais sombras no vidro da porta, parecidas a estrias, devem-se ao reexo da luz da lâmpada do forno.

• Com temperaturas muito elevadas, o esmalte é marcado a fogo. Durante este processo, poderiam vericar-se variações cromáticas. Isto é normal e não inui de modo algum no funcionamento. As margens das chapas nas não podem ser esmaltadas integralmente e poderão portanto parecer brutas. Isto não prejudica a protecção contra a corrosão.60

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.

• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.

• Os acessórios podem ser lavados como quaisquer utensà lios, inclusive numa máquina de lavar loiça, excepto as guias corrediças.

• Aconselha-se não vaporizar detergentes directamente na zona dos comandos, mas utilizar uma esponja. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. Limpeza da porta ! Nos modelos com LED INSIDE não é possível desmontar a porta. Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas aadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. Abra a porta inteiramente (veja a gura);

2. Utilizando uma chave de fendas, levante e rode as

alavancas F situadas nas duas dobradiças (veja a gura);

3. Segure a porta dos dois lados

exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a do seu lugar (veja a gura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações. Vericação das guarnições Verique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica). É aconselhável não usar o forno antes do mesmo ter sido reparado. Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:

1. Remova a tampa em vidro

do bocal da lâmpada.

2. Retire a lâmpada e

substitua-a por outra análoga: lâmpada halógena de 230 V. de tensão, 25 W. de potência, engate G 9.

3. Monte novamente a

tampa (veja a gura). ! Não toque a lâmpada directamente com as mãos. ! Não utilizar a lâmpada do forno como iluminação de ambientes. Montagem do Kit Guias corrediças Para montar as guias corrediças:

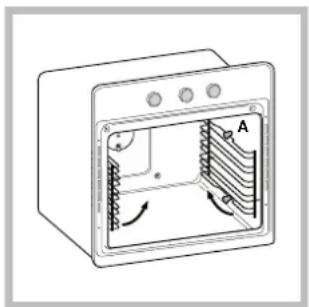

1. Remova os dois caixilhos

tirando-os dos espaçadores A (veja a gura).

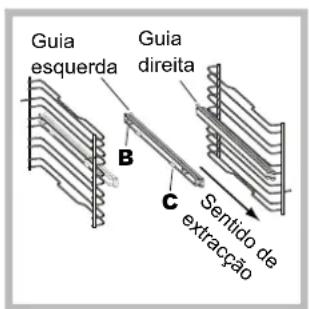

2. Escolher a prateleira na

qual inserir a guia. Prestando atenção ao sentido de extracção da guia, posicione no caixilho antes o encaixe B e depois o encaixe C.

3. Fixar os dois caixilhos

com as guia montadas nos especícos furos situados nas paredes do forno (veja a gura). Os furos para caixilho esquerdo estão posicionados no alto, os furos para o caixilho direito estão em baixo.

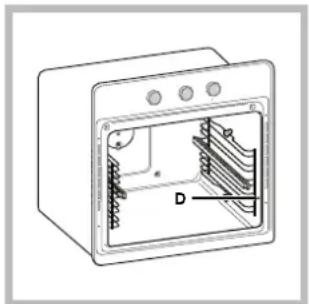

4. Finalmente, encaixe os caixilhos nos espaçadores A.

! Não inserir as guias corrediças na posição 5.

Guia esquerda Guia direitaSentido deextracção D61

Painéis catalíticos laterais e posterior*São painéis recobertos por um esmalte especial que absorve a gordura resultante das cozeduras.Este esmalte é sucientemente resistente para permitir o deslizamento dos vários acessórios (grades, bandejas, etc.) sem que se deteriorem. Não é necessário se preocupar se aparecerem pequenas manchas brancas nas superfícies. Todavia, é necessário evitar de:- raspar o esmalte com objectos cortantes (como uma faca, por exemplo); - utilizar detergentes ou abrasivos. Anomalias e soluções Problema Possível causa Solução A “Tecla Relógio” e os valores no display piscam. O aparelho acaba de ser ligado à rede eléctrica ou verificou-se um black-out. Regular o relógio. A programação de uma cozedura não foi iniciada. Houve um black-out. Reconfigurar as programações. Somente a “Tecla Relógio” está acesa com alta luminosidade. O aparelho está na modalidade stand-by. Tocar qualquer tecla para sair da modalidade stand-by. Escolhi um programa automático. O display visualiza “Hot” e a cozedura não inicia. A temperatura interna do forno é superior àquela proposta pelo programa escolhido. Deixar arrefecer o forno. Escolhi a cozedura ventilada eos alimentos estão levementequeimados. As posições 1 e 5: recebem directamente o ar quente, que poderia queimar os alimentos mais delicados. Aconselhamos girar as bandejas pingadeiras na metade da cozedura.

• Há somente em alguns modelos.62 PT63 PT64
