MANUAL DE UTILIZADOR AST09UW4RXXQA HISENSE

Introdução de segurança Preparação antes da utilização Precauções de segurança Identificação das partes Unidade interior Unidade exterior Introdução de exibição Manutenção Proteção Solução de problemas Instruções de instalação Esquema de instalação Selecione o locais de instalação Instalação da unidade interior Diagrama de Fiação Instalação da unidade exterior Purga de ar

Instruções de operação do controle remoto. Consulte "Instrução do controle remoto".1 Instruções de segurança Para garantir o trabalho normal da unidade, por favor leia atentamente o manual antes da instalação e tente instalá-lo de acordo com este manual estritamente. Não deixe o ar entrar no sistema de refrigeração ou descarregueo refrigerante ao mover o ar condicionado. Coloque o ar condicionado no terreno corretamente. Verifique os cabos e tubos de ligação com cuidado, certificando-se de que eles estão corretos e firme antes de ligar o ar condicionado. Há um interruptor de freio a ar. Após a instalação, o consumidor deve operar o ar condicionado corretamente de acordo com este manual, mantenha um armazenamento adequado para a manutenção e movimentação do ar condicionado no futuro. Fusível da unidade interna T 3.15A 250V. Para 7k~12k modelos, fusível da unidade externa: T 15A 250V or T 20A 250V . Para 14k~18k modelos, fusível da unidade externa: T 20A 250V. Para 21k~30k modelos, fusível da unidade externa: T 30A 250V. Um dispositivo de corrente residual (RCD) com a classificação de 10mA acima deve ser incorporado na cablagem fixa de acordo com a legislação nacional Aviso: Risco de choque elétrico pode causar ferimentos ou morte: Desligue todas as fontes de energia elétrica remotas antes da manutenção. O comprimento máximo do tubo de ligação entre a unidade interior e a unidade exterior deve ser inferior a 5 metros. Ele irá afetar a eficiência do aparelho de ar condicionado se a distância for mais longa do que este comprimento. Este aparelho pode ser usado por crianças com idades de 8 anos e acima e pessoas com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimento se eles têm recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderam os perigos envolvidos. As crianças não devem brincar com o aparelho. Limpeza e manutençãonão podem ser feitas por crianças sem supervisão. As baterias do controlador remoto devem ser recicladas ou descartadas de forma adequada. Eliminação de baterias de sucata --- Por favor, descarte as baterias como resíduos municipais classificados no ponto de coleta acessível. Se o aparelho é de fiação fixa, o aparelho deve estar equipado com meios para o desligamento da rede de fornecimento, tendo uma separação de contacto em todos os pólos que oferecem a desconexão completa sob condições da categoria de sobretensão III, o que deve ser incorporado na cablagem fixa de acordo com regulações da fiação. Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado para evitar o perigo. O aparelho deve ser instalado de acordo com as normas nacionais de fiação. O ar condicionado deve ser instalado por pessoais ou profissionais qualificados. O aparelho não deve ser instalado na lavandaria.2 Preparação antes da utilização Nota: Pré-ajustar Safeguarding the environment Ao carregar o refrigerante no sistema, certifique-se de carrega-lo em estado líquido se o refrigerante do aparelho é R410A. Ao contrário, a composição química do refrigerante (R410A) dentro do sistema podem mudar e afetar o desempenho do ar condicionado. De acordo com as características do refrigerante (R410A, o valor de GWP é de 1975), a pressão do tubo é muito alta, por isso certifique-se de ter cuidado quando você instala e repara o aparelho. Se o cabo de alimentação estiver danificado, ele deve ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado para evitar um perigo. O ar condicionado deve ser instalado por um engenheiro profissional. A temperatura do circuito do refrigerante será elevada, mantenha o cabo de interligação afastado do tubo de cobre. Antes de usar o ar condicionado, certifique-se de verificar e pré-definir como o seguinte. Configuração de reinício automático Mantenha pressionado qualquer botão no controle remoto para ativar a luz de fundo. Ele desliga-se automaticamente depois de 10 segundos. Nota: A luz de fundo é uma função opcional Função de luz de fundo do controle remoto (opcional) Configuração do Controlador Remoto Cada vez que o controle remoto é substituído por novas baterias ou é energizado, o controlador remoto vai configurar a bomba de calor automáticamente. Se o ar condicionado que você adquiriu é do modelo de resfriamento,o controlador remoto da bomba de calor também pode ser usado. O ar condicionado tem a função de reinício automático Este aparelho é feito por materiais reciclável ou reutilizável. A demolição deve ser realizada em conformidade com os regulamentos locais de eliminação de resíduos. Antes de eliminá-lo, certifique-se de cortar o cabo de alimentação para que o aparelho não possa ser reutilizado.Para informações mais detalhadas sobre o tratamento e reciclagem deste produto, contacte as autoridades locais que lidam com a coleta seletiva de lixo ou a loja onde você comprou o aparelho.

DEMOLIÇÃO DO APARELHO

Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC, Resíduos de Equipamentos Elétricos e Eletrónicos (REEE). Esta marca indica que o produto não deve ser descartado com outros resíduos domésticos em toda a UE. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, recicle-o responsavelmente para promover a reutilização sustentável dos recursos materiais. Para retornar o dispositivo utilizado, por favor utilize os sistemas de recolha ou contacte o revendedor onde o produto foi comprado. Eles podem levar este produto para a reciclagem segura ambientalmente.Símbolos neste manual de uso e cuidados são interpretados como mostrado abaixo. Certifique-se de não fazer. Preste atenção a tal situação. O aterramento é essencial. Aviso: O manuseio incorreto pode causar um perigo grave, como a morte, ferimentos graves, etc.

Não use o disjuntor de energia ou retire a ficha para o desligar durante a operação. Isso pode causar um incêndio devido a faísca, etc. Mantenha o disjuntor de energia ou plugue limpo. Conecte o cabo de alimentação de energia firmemente e corretamente, caso contrário, um choque elétrico ou um incêndio podem ocorrer devido ao contato insuficiente. Use a fonte de alimentação correta de acordo com a exigência de placa. Caso contrário, falhas graves, perigo ou um incêndio podem ocorrer. Não tricote, puxe ou pressione o cabo de alimentação, caso contrário, o cabo de alimentação pode ser quebrado. Um choque elétrico ou incêndio será provavelmente causado por um cabo de alimentação quebrado. Nunca insirauma vara ou um obstáculo semelhante à unidade. Uma vez que o ventilador opera a alta velocidade, isso pode causar uma lesão. Não tente reparar o aparelho por si mesmo. Se isso for feito incorretamente, a ação pode causar um choque elétrico, etc. Desligue o aparelho pelo controle remoto antes de cortar o fornecimento de energia no caso de avaria. É prejudicial para a sua saúde se o ar frio chega a você por um longo tempo. É aconselhável deixar o fluxo de ar ser desviado para toda a sala. Impede o fluxo de ar de chegar ao queimadorde gás e fogão. Não toque nos botões de operação com as mãos molhadas. Não coloque objetos em cima da unidade exterior. É de responsabilidade do usuário deixar o aparelho ser ligado à terra de acordo com os códigos locais ou ordenanças por um técnico licenciado. OFF OFF

Precauções de segurançarecaAs figuras deste manual são baseadas na visão externa de um modelo padrão. Consequentemente, a forma pode ser diferente da aparência do ar condicionado que você selecionou. Entrada de ar Saída de Ar Grelha de Ajuste Vertical Grelha de Ajuste Horizontal Filtro de ar Controlador Remoto Painel de Emergência Painel de Exibição

Unidade interior Unidade exterior Entrada de ar Painel frontal

FEEL SUPERFAN SPEEDCLOCKTIMER O NTIMER O FFSLEEPTEMP.TEMP. Identificação das partes Saída de Ar Tubos e cabo de conexão de energia Mangueira de drenagem Nota: A água condensada sai na operação de COOLING ou DRY..Os símbolos podem ser diferentes desses modelos, mas as funções são semelhantes.

Exibição da temperatura definida FC será exibido depois de 200 horas de uso como a notícia para limpar o filtro. Após a limpeza do filtro, pressione o botão de configurar o filtro localizado na unidade interior atrás do painel frontal, a fim de repor a tela. (Opcional) Indicador de temperatura

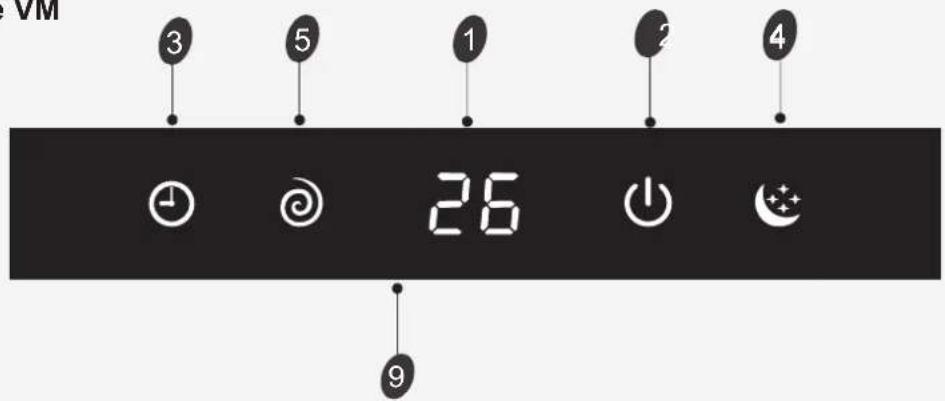

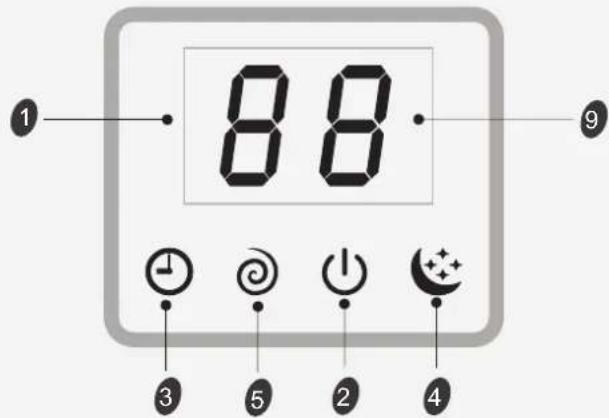

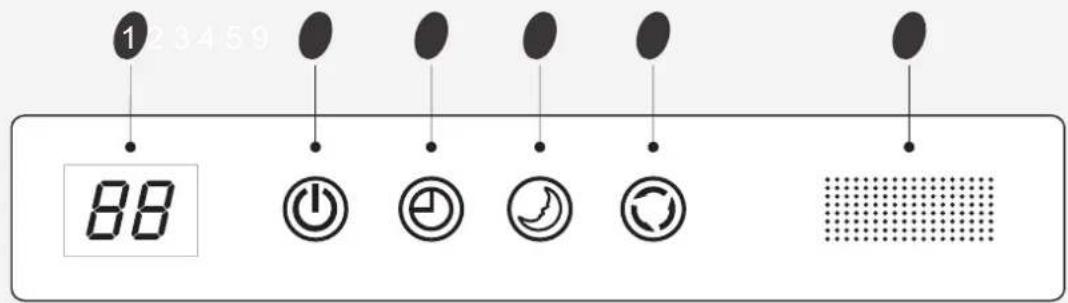

Introdução de exibição

Indicador de operação O indicador acende quando o AC está em operação. O indicador pisca durante a descongelação. Indicador do temporizador O indicador acende durante o tempo definido. Indicador de Sleep O indicador acende no modo Sleep. Indicador de Compressor O indicador acende quando o compressor está ligado. Receptor de sinais Timer Comp. Run Sleep Indicador Super O indicador acende no modo Super.

Indicador do modo Aquecimento exibe laranja, outros mostram branco

Série VG / VLOs símbolos podem ser diferentes desses modelos, mas as funções são semelhantes.

Série SF / DG (lado direito)

Introdução de exibiçãoOs símbolos podem ser diferentes desses modelos, mas as funções são semelhantes.

Introdução de exibiçãoOs símbolos podem ser diferentes desses modelos, mas as funções são semelhantes.

Série NT Série VQ/TE/TF/DA/DG(Médio)/DH

Introdução de exibiçãoOs símbolos podem ser diferentes desses modelos, mas as funções são semelhantes.

Introdução de exibiçãoOs símbolos podem ser diferentes desses modelos, mas as funções são semelhantes.

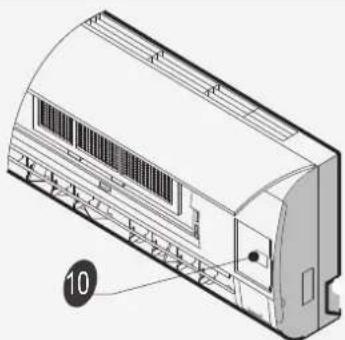

Introdução de exibição Botão de emergência

Para deixar o ar condicionado operar ou parar através de pressionar o botão. Série SC

É necessário limpar o filtro de ar após a utilização de cerca de 100 horas. Manutenção do painel frontal Manutenção do filtro de ar Nunca use substâncias voláteis como gasolina ou polimento em pó para limpar o aparelho. Limpe e reinstale o filtro de ar. Feche o painel frontal novamente. Limpe-o com um pano macio e seco. Use um pano macio para limpar se o painel frontal está muito sujo. Nunca borrife água para a unidade interior Reinstall and shut the front panel. Reinstale e fechou o painel frontal através de pressionar a posição "b" para baixo Se a sujeira for persistente, lave com uma solução de detergente em água morna. Após a limpeza, seque-o bem na sombra. Limpe o filtro de ar a cada duas semanas se o ar condicionado funciona em um ambiente extremamente empoeirado. Desligue o aparelho e retire o filtro de ar.

Desligue o aparelho antes de cortar o fornecimento de energia. Corte o fornecimento de energia A Pegue posição "a" e puxe-o para fora a fim de remover o painel frontal.

Manutenção Use um pano seco e macio para limpar.Perigoso! Choque elétrico!

Pressione a maçaneta do filtro suavemente pela frente.

Pegue a maçaneta e retire o filtro.7 Condição operacional O dispositivo de proteção talvez vai parar o aparelho nos casos listados abaixo. AQUECIMENTO

Para modelos de condição climática Tropical (T3), o ponto de temperatura é de 55

A temperatura de alguns produtos é permitida para além desta faixa. Na situação específica, por favor consulte o agente.Se o ar condicionado funciona no modo de arrefecimento ou secagem com porta ou janela aberta por um longo tempo quando a umidade relativa é superior a 80%, água pode cair para baixo da saída. A poluição sonora Instale o ar condicionado em um lugar que possa suportar o seu peso a fim de operar silenciosamente. Instale a unidade exterior em um lugar onde o ar descarregado e o ruído de funcionamento não irritam seus vizinhos. Não coloque obstáculos em frente da saída de ar da unidade externa, caso contrário, o nível de ruído irá aumentar. Características do protetor Se toda a operação para, pressione o botão ON/OFF novamente para o reiniciar, o temporizador deve ser ajustado novamente se ele é cancelado. O dispositivo de proteção irá funcionar em casos seguintes. Ao reiniciar a unidade logo depois que a operação pare ou ao mudar modos durante a operação, você precisa de esperar 3 minutos. Conecte a fonte de alimentação e ligue a unidade imediatamente, o aparelho pode funcionar depois de 20 segundo. Descongelamento Características do modo de aquecimento Pré-aquecimento No início da operação de aquecimento, o fluxo de ar a partir da unidade interior é descarregado depois de 2-5 minutos. Na operação de aquecimento, do aparelho irá descongelar (de gelo) automaticamente para aumentar a eficiência. Este procedimento geralmente dura 2-10 minutos. Durante o descongelamento, o ventilador parará a operação. Após o descongelamento for concluído, o aparelho retorna ao modo de aquecimento automaticamente. Nota: o aquecimento não está disponível para modelos de arrefecimento.

Proteção A temperatura do ar exterior é mais de 24℃A temperatura do ar exterior é inferior a -10℃A temperatura ambiente é superior a 27℃ARREFECIMENTOSECAGEMA temperatura do ar exterior é mais de 43℃A temperatura ambiente é inferior a 21℃A temperatura ambiente é inferior a 18℃Problemas Análise Os casos a seguir não serão sempre um mau funcionamento, por favor verifique-o antes de consultar o serviço.

Solução de problemas A unidade está mudando de modo de aquecimento para descongelar. O indicador vai apagar dentro de dez minutos e volta ao modo de aquecimento. O filtro de ar está sujo? As entradas e saídas do ar condicionado estão bloqueadas? A temperatura é configurada corretamente? Verifique se o plugue não está ligado corretamente. Verifique se o protetor está desligado ou o fusível está queimado. Por favor aguarde 3 minutos e reinicie-o novamente, o dispositivo de proteção talvez está impedindo a operação da unidade. Verifique se baterias no controle remoto estão esgotados. Se a interferência forte (da descargaexcessiva de eletricidade estática, anormalidade da tensão de alimentação) aparece, a operação será anormal. Neste momento, desconecte a fonte de alimentação e ligue-odepois de 2-3 segundos. A mudança de modos será atrasada por 3 minutos durante a operação. Este odor pode vir de outras fontes, tais como mobiliário, cigarro e etc. que é colocado na unidade e sai com o ar. Casado pelo fluxo de refrigerante no aparelho de ar condicionado, não é um problema. Som de descongelamento no modo de aquecimento. O som pode ser gerado pela expansão ou contração do painel frontal devido à mudança de temperatura. A névoa aparece quando o ar ambiente se torna muito frio por causa do ar frio descarregado a partir da unidade interior durante o modo de arrefecimento ou secagem. O aparelho não funciona Não há ar de arrefecimento ou aquecimento Controle ineficaz Não funciona imediatamente Odor peculiar Um som de água corrente Um som de rachadura é ouvido Água vaporizada da saída O indicador de compressor (vermelho) acende constantemente e o ventilador interior para. Não funciona9 A distância a partir da parede deve ser superior a 50 mm A distância entre a entrada de ar e a parede deve ser superior a 250mm A distância entre a entrada de ar e a parede deve ser superior a 250mm Mais de 250mm A distância entre a saída de ar e a parede deve ser superior a 500mm A distância a partir do teto deve ser mais de 200 mm A distância a partir da parede deve ser superior a 50 mm A distância a partir do chão deve ser superior a 2,500 mm. Instruções de instalação Esquema de instalação A instalação deve ser realizada de acordo com as normas nacionais de fiação apenas por pessoal autorizado. A figura acima é apenas uma simples apresentação da unidade que pode não coincide com a aparência externa da unidade que você comprou.Unidade exteriorUnidade exteriorUnidade interiorUnidade interiorComprimento máximo do tubo é de 15 metros.Altura deve ser inferior a 5mAltura deve ser inferior a 5m

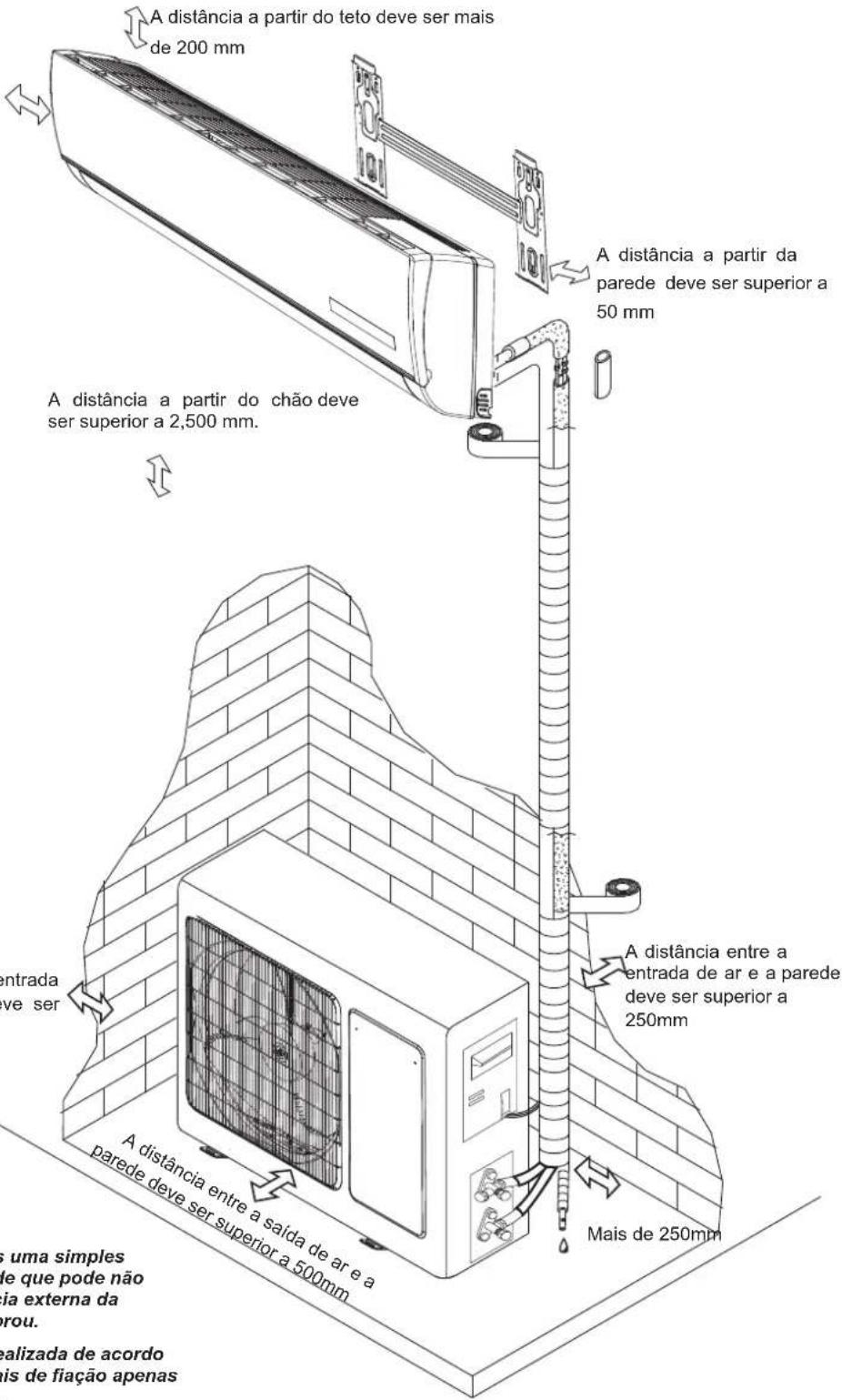

Instruções de instalação Selecione o local de instalação Localização para a instalação da unidade exterior Se a altura e o comprimento do tubo excede a faixa da mesa, por favor consulte o agente. Localização para a instalação da unidade interna Modelo7K~18K

Comprimento máximo permitido de tubulação ao embarque (m)Limite de comprimento de tubulação (m)Limite de Diferença de Elevação H (m) Quantidade necessária de refrigerante adicional (g / m)21K~25K 30K

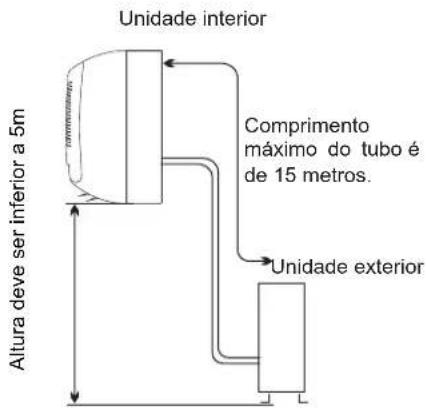

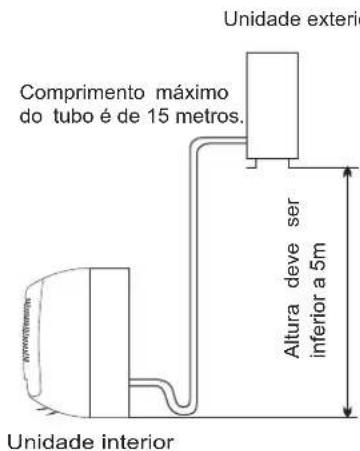

Comprimento máximo do tubo é de 15 metros. Onde não há nenhum obstáculo perto da saída de ar e o ar pode ser facilmente distribuídopara todos os cantos. Ondefuros da tubagem eparede podem ser facilmente arranjados. Mantenha o espaço necessário entre a unidade e o teto e a parede de acordo com o diagrama de instalação na página anterior. Onde o filtro de ar pode ser facilmente removido. Mantenha o aparelho e o controle remoto num lugar com a distância de mais de 1m a partir da televisão, rádio, etc. Mantenha-olonge de lâmpadas fluorescentes. Não coloque nada perto da entrada de ar quepode impedir a absorção do ar. Instale-o em uma parede que é forte para suportar o peso da unidade. Instale-o em um lugar que não vai aumentar o ruído e a vibração de funcionamento. Mantenha-o longe da luz solar diretae de fontes de calor. Não coloque materiais inflamáveis ou dispositivos de combustão na parte superior da unidade. Onde é conveniente para instalar e bem ventilado. Não instale-o num lugar onde o gás inflamável poderia vazar. Mantenha a distância requerida a partir da parede. A distância entre a unidade interior e a exterior deve ser de 5 metros ou até 15 metros no máximocom a carga do refrigerante adicional. Mantenha o aparelho exterior longe de um lugar onde há sujeira gordurosa egás de vulcanização. Evite a instalação na beira da estrada onde há um risco de água barrenta. A base fixa que não está sujeita a aumentar o ruído de funcionamento. Onde não há nenhum bloqueio para saída de ar. Evite instalá-lo sob a luz solar direta, em um corredor ou costado, ou perto de fontes de calor e ventiladores. Mantenha-o afastado de materiais inflamáveis, óleo nevoeiro, e lugares molhados ou irregulares.Direção da tubulação

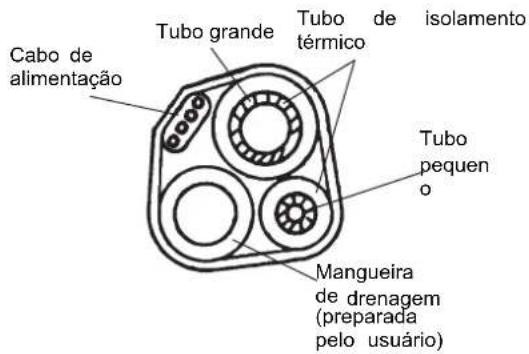

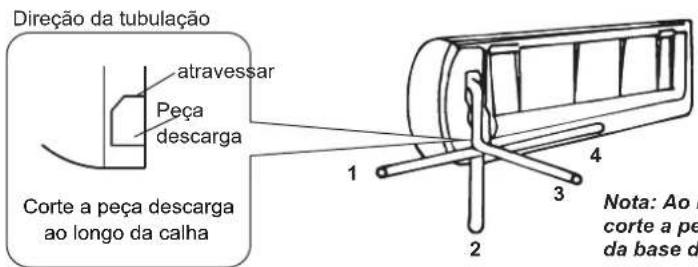

atravessar Nota: Ao instalar o tubo nas direções 1,2 ou 4, corte a peça descarga correspondente a partir da base da unidade interior.Peça descargaCorte a peça descarga ao longo da calha Coloque a tubulação (tubo de líquido e gás) e os cabos através do furo na parede de fora ou coloque-os através do lado interior depois da conexão completa de tubulações e cabos no interior, a fim de ligar a unidade exterior. Decida a necessidade de cortar a peça descarga de acordo com a direção da tubulação. (Como mostrado abaixo)

Instalação da Tubulação da Unidade Interna

Instruções de instalação Nota: A forma da sua placa de montagem pode ser diferente do descrito acima, mas o método de instalação é semelhante.Nota: Como mostrado na figura acima, os seis furos combinados com parafusos na placa de montagem devem ser utilizados para fixar a placa de montagem, os outros estão preparados. Interior Exterior Casquilho do buraco na parede (tubo de polietileno rígido preparada pelo usuário) 5mm (inclinar para baixo) Instale um casquilho através do furo na parede para manter a parede arrumada e limpa.Faça um furo na parede. O buraco deve inclinar um pouco parabaixo em direção do lado de fora.Determine a posição do furo para a tubulação de acordocom a localização da placa de montagem.

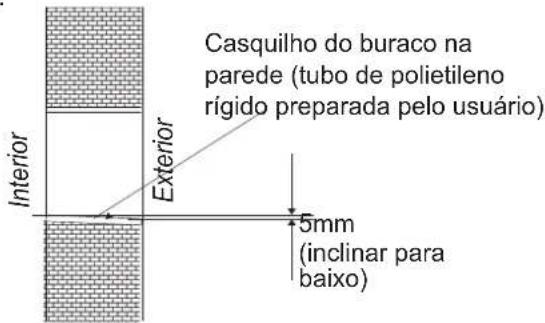

Faça um furo para a tubulação Mantenha a placa de montagem no nível horizontal com uma régua horizontal ou uma linha vertical.Faça furos de 32 mm em profundidade na parede para a fixação da placa.Coloque plugues plásticos para o buraco, fixe a placa de montagem com parafusos autoenroscantes. Inspecione se a placade montagem é fixa.Em seguida, faça um furo para a tubulação.

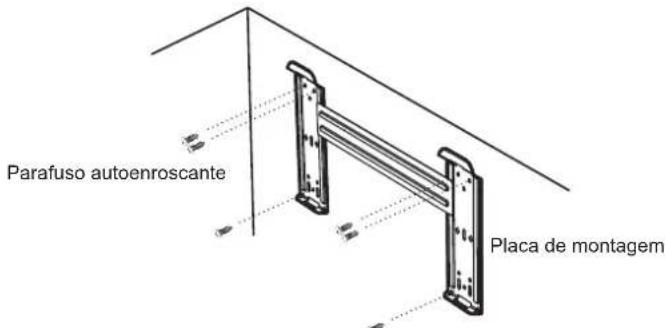

Instalação da placa de montagem Escolha um local para instalar a placa de montagem de acordo com a localização da unidade interior e a direção de tubulação. Instalação da unidade interior Depois de conectar a tubulação conforme necessário, instale a mangueira de drenagem. Em seguida, conecte os cabos de alimentação. Após a conexão, enrole a tubulação, cabos e a mangueira de drenagem juntamente com materiais de isolamento térmico.Placa de montagem Parafuso autoenroscanteInstruções de instalação Isolamento térmico das juntas de tubulação: Enrole as juntas de tubulações com materiais de isolamento térmico e em seguida, enrole-as com uma fita de vinil.Isolamento térmico da tubulação: Coloque a mangueira de drenagem em baixo da tubulação. O material de isolamento utiliza espuma de polietileno com aespessura acima de 6 mm.Nota: Mangueira de drenagem é preparada por usuário.Não mantenha o tubo de drenagem no estado torcido, exposto ou acenado, não mergulhe o terminal do tubo na água. Se uma mangueira de drenagem de extensão está ligada ao tubo de drenagem, certifique-se de fazer o isolamento térmico ao passá-la através da unidade interior.Quando a tubulação é direcionada para a direita, a tubulação, o cabo de alimentação e o tubo de drenagem devem ser isolados e fixados na parte traseira da unidade com um fixador de tubulação térmica. Isolamento térmico Enrolado com fita de vinil Base Fixador de tubo A. Insira o fixador de tubo para a abertura. B. Pressione para ligar o tubo de fixador à base. Base Fixador de tubo Base Ligue-o aquiInsira-o aquiMangueiara de drenagemMangueira de drenagemTubo grande Tubo grandeTubo pequeno Tubo pequeno Tubo de isolamento térmico Tubo pequen Tubo grandeCabo alimentação Mangueira drenagem (preparada pelo usuário) Conexão de tubulação: Tamanho do tuboModelo7,8,9,10,12,14,18K12K*,14K,18K7,8,9,10,12KLado do líquido (φ6mm ou 1/4 de polegada) 15~20N·m 0.5mm 0.6mm 0.6mm 0.6mm 0.6mm 30~35N·m 50~55N·m 30~35N·m 60~65N·m Lado do líquido (φ9.53mm ou 3/8de polegada) Lado de gás (φ9.53mm ou 3/8 de polegada) Lado de gás (φ12mm ou1/2 de polegada) Lado de gás (φ16mm ou 5/8 de polegada) Torque

A unidade de 12K* é maior do que a unidade de 12K.A unidade de 18K* é maior do que a unidade de 18K.

Pré-aperte-os com os dedos no início, em seguida, use as chaves.

Conecte tubos da unidade interna com duas chaves. Preste atenção especial ao torque permitido, conforme mostrado abaixo para evitar que os tubos, conectores e porcas sejam deformados e danificados. Largura da porcaEspessura mínima 17mm 24mm 22mm 27mm 22mm 18K*,21,22,24,25,30K18K*,21,22,24,25,30K4. Conexão de Cabos Unidade Exterior Unidade Interior

4) Use um disjuntor reconhecido para o modelo 24K ou

acima entre a fonte de alimentação e a unidade. Um dispositivo de desligamento para desligar de forma adequada todas as linhas de energia deve ser montado. Chassi GabinetePainel frontal Especificações do Cabo Conecte o cabo de energia á unidade interior, ligando os fios aos terminais do painel de controle individualmente de acordo com a conexão da unidade exterior. Nota: Para alguns modelos, é necessário retirar o gabinete para conectar ao terminal da unidade interior. Terminal (interior) Porta de acesso Terminal (interior) Unidade interior Unidade exterior Instruções de instalação Atenção

Nunca deixe de ter um circuito de energiaindividual especificamente para o ar condicionado. Quanto ao método de fiação, consulte o diagrama de circuito afixado no interior da porta de acesso.

Certifique-se de que a espessura do cabo corresponde à exigência especificada na especificação de fonte de energia.

Verifique os fios e certifique-se de que todos eles estão bem apertados após a conexão de cabos.

Certifique-se de instalar um disjuntor diferencial na área molhada ou húmida. As figuras deste manual são baseadas na visão externa de um modelo padrão. Consequentemente, a forma pode ser diferente da forma do ar condicionado que você selecionou.

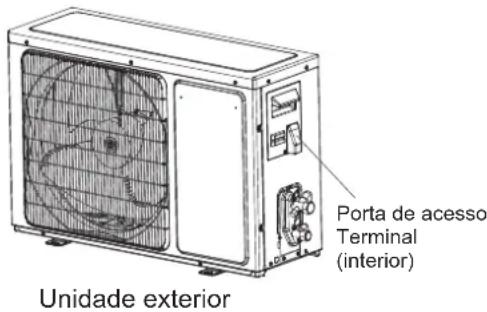

1). Remova a porta de acesso da unidade, soltando o parafuso. Conecte os fios aos terminais da placa de controlo individualmente como o seguinte. 2). Fixe o cabo de energia na placa de controlo com braçadeira de cabo. 3). Recoloque a porta de acesso à posição original com o parafuso. Capacidade (Btu/h) H07RN-F H07RN-F Cabo de ligação de energia Cabo de alimentação TipoTipo Normal cross - sectional area Normal cross - sectional area 1.0/1.5mm X4 1.0/1.5mm X5 1.0/1.5mm

Atenção:A ficha deve ser acessível após a instalação do aparelho, caso haja a necessidade de desligá-lo. Se não for possível, ligue aparelho a um dispositivo de comutação bipolar com una distância de, pelo menos, 3 mm2 colocado em uma posição acessível após a instalação. H07RN-F H07RN-F 2.5mm

NOTA: K* significa a fonte de alimentação deste modelo vem da sua unidade interna. H07RN-F 1.5mm

2Instruções de instalação

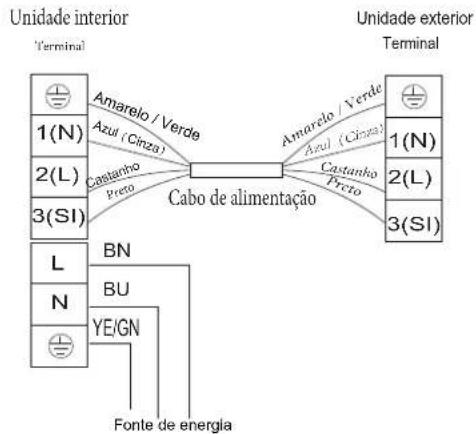

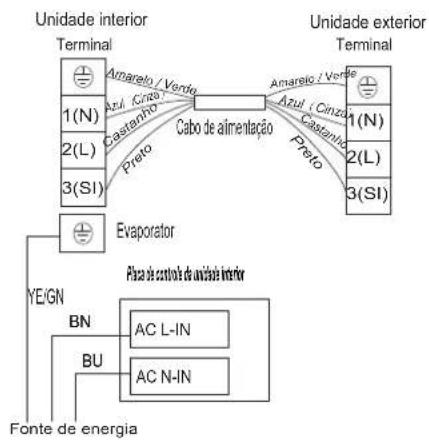

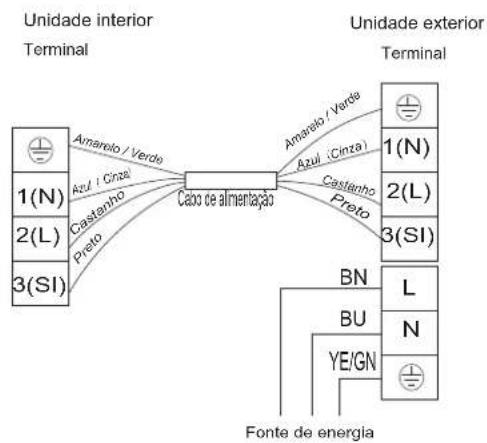

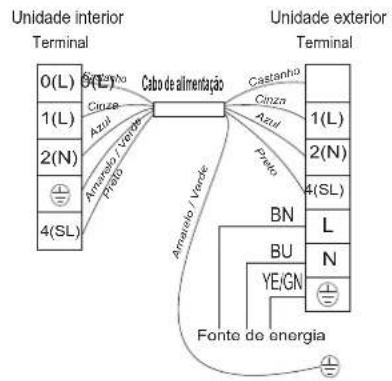

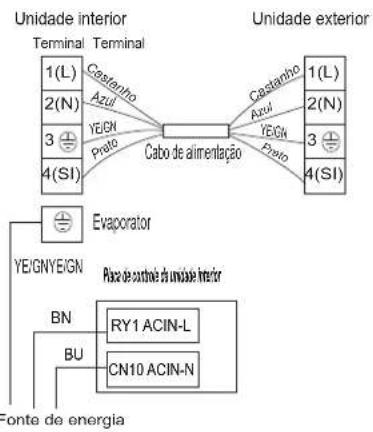

&HUWLILTXHVHGHTXHDVFRUHVGRVILRVGDXQLGDGHH[WHULRUHGRWHUPLQDO1RVmRDVPHVPDVTXH DVGDXQLGDGHLQWHUQD 'LDJUDPDGH)LDomR Para *modelos, a fonte de alimentação está conectado a partir da unidade interior com um O diagrama é apenas de referência, e o terminal real prevalecerá. Modelos 7K*~12K* Unidade exteriorUnidade interiorTerminal Terminal Modelos 14K*~30K* Unidade exteriorUnidade interiorTerminal Terminal Azul Azul Preto 1(L)1(L) 2(N)2(N) 4(SI) 4(SI) Preto

CN10 CN10 ACIN-NACIN-N

Castanho Placa de controle da unidade interior Evaporator YE/GN YE/GN

Fonte de energia Cabo de alimentação Azul

Cinza Preto Preto Castanho Castanho 1(N) 2(L) 3(SI)

1(N) 3(SI) 2(L) Amarelo / Verde Amarelo / Verde Terminal Unidade interior Terminal Unidade exterior AC L-IN AC N-IN BNBN BUBU YE/GN Placa de controle da unidade interior Evaporator Modelos 7K~30K Cabo de alimentação 1(N) 2(L) 3(SI) Azul（Cinza) Preto Castanho Amarelo / Verde 1(N) 3(SI) 2(L)

Castanho Preto Unidade interior Terminal Fonte de energia Terminal Unidade exterior 2(N) 1(L) 0(L) 0(L) 2(N) 1(L) Cabo de alimentação Azul Azul Amarelo / Verde Amarelo / Verde Castanho Castanho Cinza Cinza Fonte de energia

YE/GN Terminal Unidade interior Terminal Unidade exterior 4(SL) 4(SL) Preto Preto Cabo de alimentação 1(N) 3(SI) 2(L) 1(N) 2(L) 3(SI)

YE/GN Fonte de energia Cabo de alimentação Azul

Cinza Preto Preto Castanho Castanho

Amarelo / Verde Amarelo / Verde disjuntor.Instale e fixe a Unidade Exterior Fixe-a com parafusos e porcas firmemente num piso plano e forte. Se a unidade for instalada na parede ou no teto, certifique-se de fixar o suporte bem para impedi-la de tremer devido à vibração grave ou vento forte.

Ligação da tubagem da unidade exterior

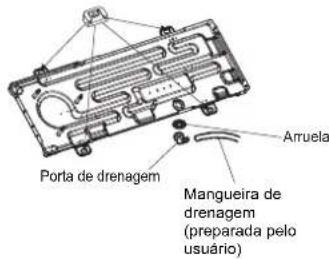

Instale a Porta de Drenagem e a Mangueira de drenagem (apenas para o modelo de bomba de calor) ArruelaPorta de drenagem A água condensada sai da unidade exterior quando o aparelho funciona em modo de aquecimento. A fim de não perturbar o seu vizinho e proteger o ambiente, instale uma porta de drenagem e uma mangueira de drenagem para direcionar a água condensada. Instale o pórtico de drenagem ea arruela de borracha no chassi da unidade exterior, em seguida, conecte a mangueira de drenagem ao pórtico como mostrado na figura direita. O ar que contém umidade remanescente no ciclo de refrigeração pode provocar uma avaria no compressor. Depois de conectar as unidades interior e exterior, evacue o ar e a umidade do ciclo de refrigerante usando uma bomba de vácuo, como mostrado abaixo.

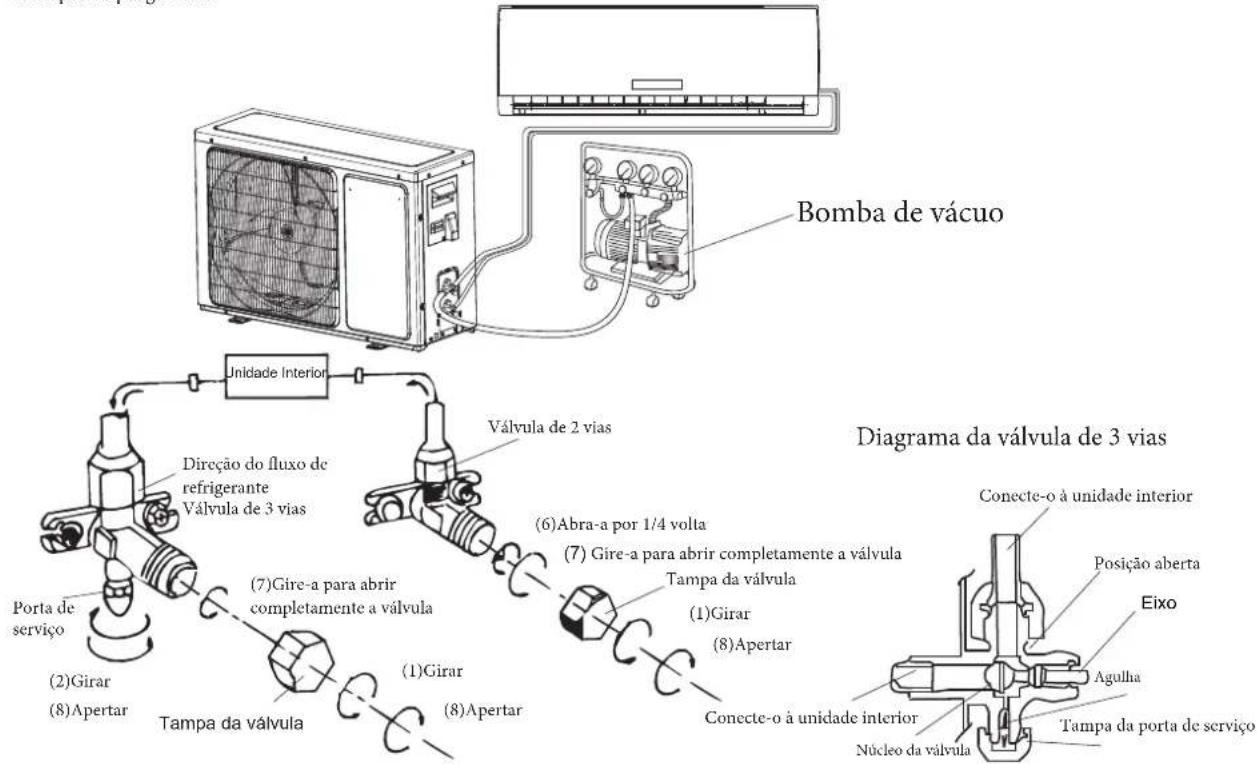

Instruções de instalação Purga de ar Nota: Para proteger o meio ambiente, certifique-se de não descarregar o refrigerante para o ar diretamente. Consulte a página seguinte para as etapas de purga de ar. Instalação da unidade exterior Válvula de 2 vias(6)Abra-a por 1/4 voltaTampa da válvula(1)Girar (8)Apertar(2)Girar(8)Apertar(1)Girar (7)Gire-a para abrir completamente a válvula(7) Gire-a para abrir completamente a válvula(8)Apertar Diagrama da válvula de 3 vias Conecte-o à unidade interiorPosição aberta Eixo Tampa da porta de serviçoPorta de serviçoConecte-o à unidade interiorNúcleo da válvulaAgulha Bomba de vácuo Tampa da válvulaUnidade InteriorDireção do fluxo de refrigerante Válvula de 3 viasAlmofada de borracha (opcional) Coloque-a em baixo do pedestal inferiorMangueira de drenagem (preparada pelo usuário)(1). Desaperte e retire as tampas das válvulas de 2 e 3 vias. (2). Desaperte e retire a tampa da válvula de serviço. (3). Ligue a mangueira flexível da bomba de vácuo à válvula de serviço. (4). Inicie a bomba de vácuo por 10-15 minutos até que se atinga um vácuo de 10 mm de Hg absolutos. (5). Quando a bomba de vácuo está funcionando, fecha a maçaneta de baixa pressão no coletor de bomba de vácuo para parar a bomba de vácuo. (6). Abra a válvula de 2 vias por 1/4 de volta, em seguida, feche-a após 10 segundos. Verifique o estado de conexão de todas as juntas, usando um sabão líquido ou um detetor de vazamento eletrônico. (7). Ligue válvulasde 2 e 3 vias para fechar completamente as válvulas. Desconecte a mangueira flexível da bomba de vácuo. (8). Recoloque e aperte todas as tampas das válvulas Como purgar tubos de ar:
