MANUAL DE UTILIZADOR SECSA200 NEDIS

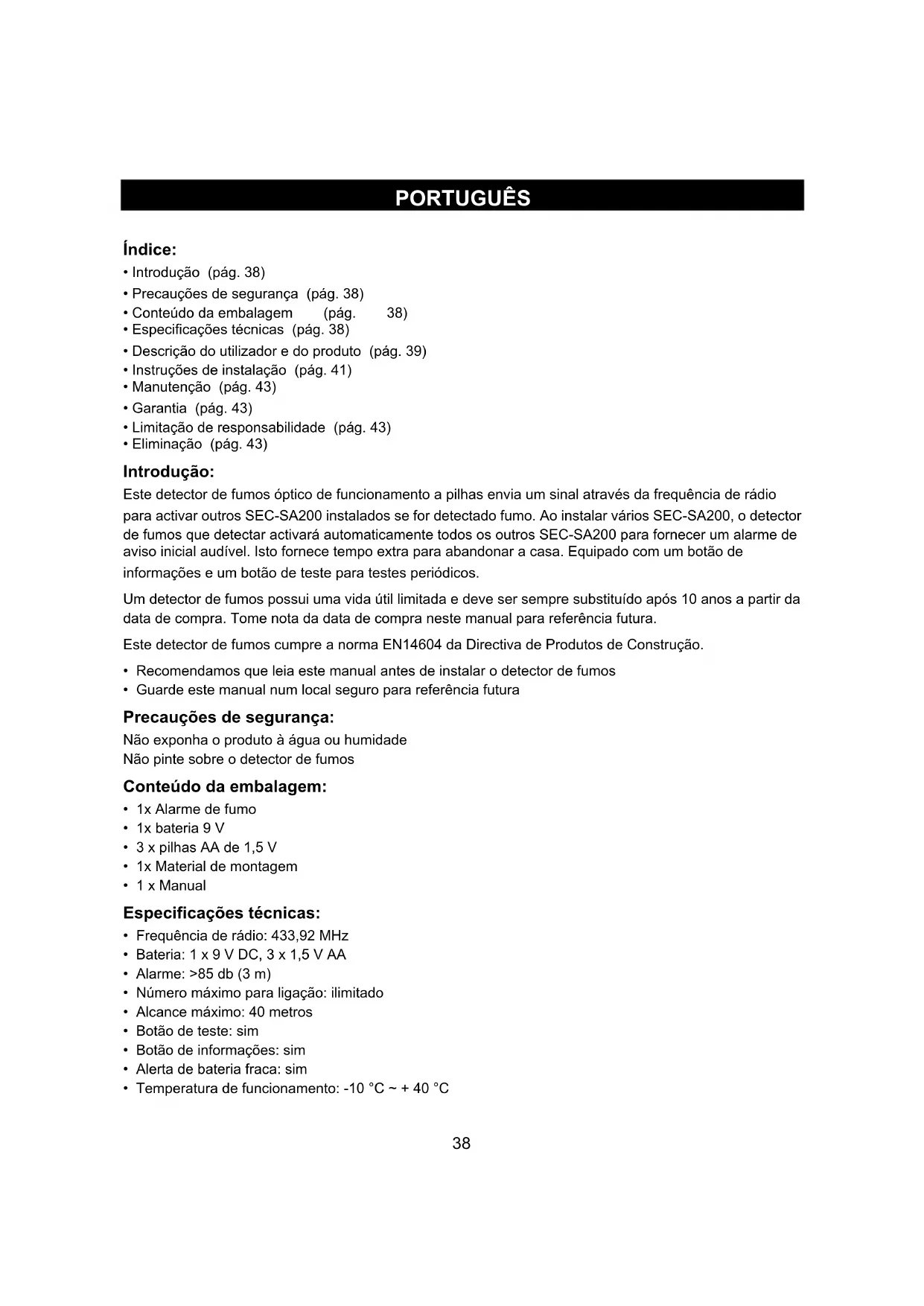

• Introdução (pág. 38)

• Precauções de segurança (pág. 38)

• Conteúdo da embalagem (pág. 38)

• Especificações técnicas (pág. 38)

• Descrição do utilizador e do produto (pág. 39)

• Instruções de instalação (pág. 41)

• Manutenção (pág. 43)

• Garantia (pág. 43)

• Limitação de responsabilidade (pág. 43)

• Eliminação (pág. 43)

Este detector de fumos óptico de funcionamento a pilhas envia um sinal através da frequência de rádio

para activar outros SEC-SA200 instalados se for detectado fumo. Ao instalar vários SEC-SA200, o detector

de fumos que detectar activará automaticamente todos os outros SEC-SA200 para fornecer um alarme de

aviso inicial audível. Isto fornece tempo extra para abandonar a casa. Equipado com um botão de

informações e um botão de teste para testes periódicos.

Um detector de fumos possui uma vida útil limitada e deve ser sempre substituído após 10 anos a partir da

data de compra. Tome nota da data de compra neste manual para referência futura.

Este detector de fumos cumpre a norma EN14604 da Directiva de Produtos de Construção.

• Recomendamos que leia este manual antes de instalar o detector de fumos

• Guarde este manual num local seguro para referência futura

Precauções de segurança:

Não exponha o produto à água ou humidade

Não pinte sobre o detector de fumos

Conteúdo da embalagem:

Especificações técnicas:

• Frequência de rádio: 433,92 MHz

• Bateria: 1 x 9 V DC, 3 x 1,5 V AA

• Alarme: >85 db (3 m)

• Número máximo para ligação: ilimitado

• Alcance máximo: 40 metros

• Botão de teste: sim

• Botão de informações: sim

• Alerta de bateria fraca: sim

• Temperatura de funcionamento: -10 °C ~ + 40 °C39

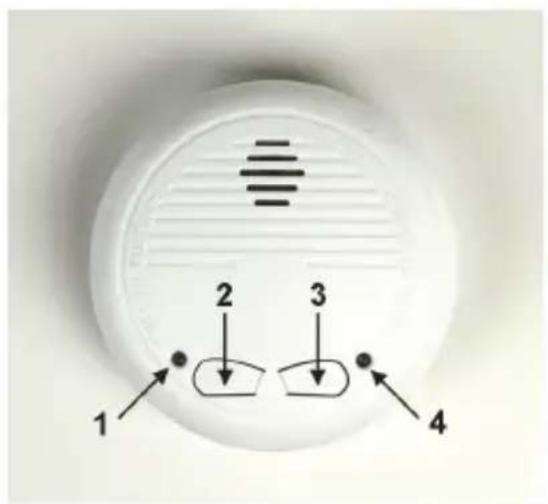

Descrição do produto e utilizador:

2. Botão de TESTE Testar o detector de fumos

Tal como qualquer outro dispositivo electrónico, os detectores de fumo não são à prova de de tudo. Os

detectores de fumos contêm componentes electrónicos que podem falhar ou desgastar-se a qualquer

Recomendamos que teste o detector de fumos todas as semanas para garantir o funcionamento correcto

Mantenha o botão de teste premido até o alarme soar durante alguns segundos. O indicador de alarme

(vermelho) (1) e o indicador de obtenção de informações (verde) (4) começarão a piscar durante um

momento. Se o alarme não soar, verifique se o indicador de bateria pisca a cada 45 segundos. Se não for

este o caso, substitua imediatamente a bateria.

Indicador de bateria

O indicador de bateria pisca a cada 45 segundos para indicar que o detector de fumos está a funcionar

correctamente. Quando o indicador de bateria pisca e emite um bip curto, significa que a bateria está a ficar

fraca e deve ser imediatamente substituída.

3. Botão de OBTENÇÃO DE INFORMAÇÕES Siga os passos seguintes para definir o detector de fumos PRINCIPAL e o(s) detector(es) de fumos

ASSISTENTE(S) para criar um sistema de detectores de fumos com 2 ou mais SEC-SA200's.

1. Prima o botão de OBTENÇÃO DE INFORMAÇÕES duas vezes. O indicador de OBTENÇÃO DE INFORMAÇÕES muda de vermelho para verde. Este detector de fumos será o detector de fumos

PRINCIPAL. Certifique-se de que o indicador de OBTENÇÃO DE INFORMAÇÕES está verde antes de

2. Prima o botão de OBTENÇÃO DE INFORMAÇÕES do(s) detector(es) de fumos ASSISTENTE(S) uma

vez. O(s) indicador(es) de ALARME(S) ligam com a luz vermelha. Certifique-se de que o(s) indicador(es)

de ALARME(S) está(ão) vermelho(s) antes de continuar.

3. Prima o botão de TESTE do detector de fumos PRINCIPAL durante vários segundos para enviar o sinal

de informações para o(s) detector(es) de fumos ASSISTENTE(S). O indicador de ALARME pisca e o40

detector de fumos emite um som. O(s) detector(es) de fumos ASSISTENTE(S) recebem o sinal e

4. Prima o botão de TESTE em cada detector de fumos ASSISTENTE durante vários segundos para

enviar um sinal de informações para o detector de fumos PRINCIPAL. O detector de fumos PRINCIPAL

recebe o sinal e emite um som.

Nota: o número de detectores de fumos é ilimitado. O intervalo máximo entre 2 detectores de fumos para

comunicarem entre si é de 40 metros.

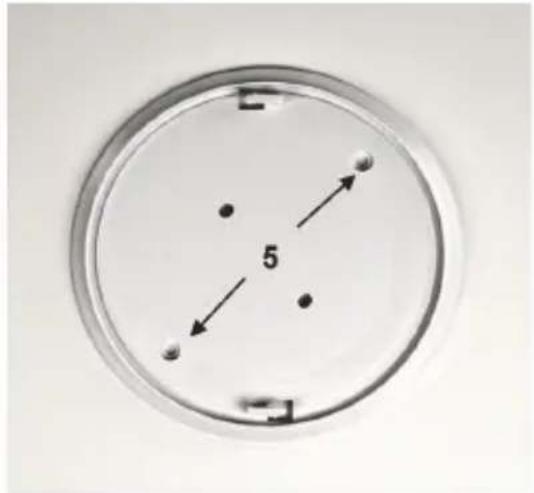

5. Oríficios e placa de fixação

Utilize os parafusos e fichas fornecidos para colocar a placa de fixação no tecto.

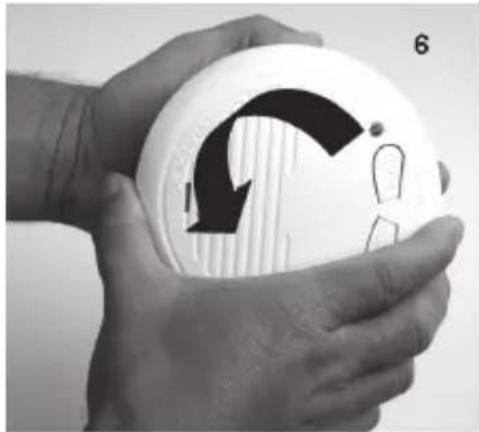

6. Remover a placa de fixação

Rode a placa de fixação do detector de fumos no sentido

inverso ao dos ponteiros do relógio para aceder ao

compartimento da bateria do mesmo.

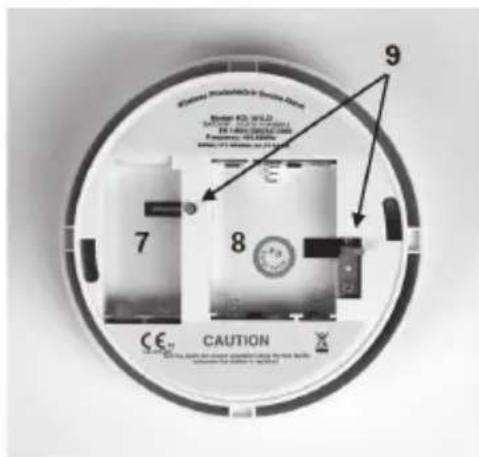

7. Compartimento da bateria de 9 V

8. Compartimento das pilhas AA de 1,5 V

9. Rede de segurança

A rede de segurança impede a instalação do detector de

fumos na placa de fixação sem inserir primeiros as pilhas.

Nota: empurre a rede de segurança das pilhas AA de 1,5 V

para o compartimento das pilhas quando colocar as pilhas.41

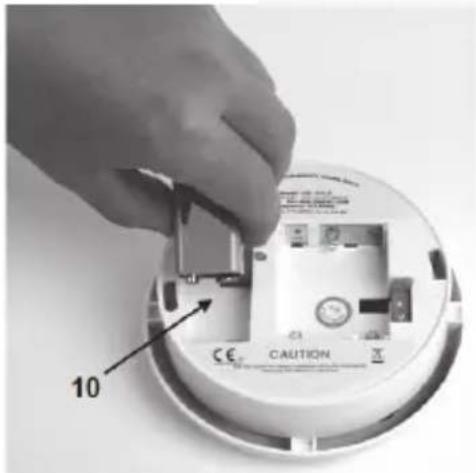

10. Colocar a bateria de 9 V Retire o selo plástico da bateria de 9 V e coloque a bateria

de 9 V no respectivo compartimento. Cumpra os sinais de

polaridade no interior do compartimento da bateria.

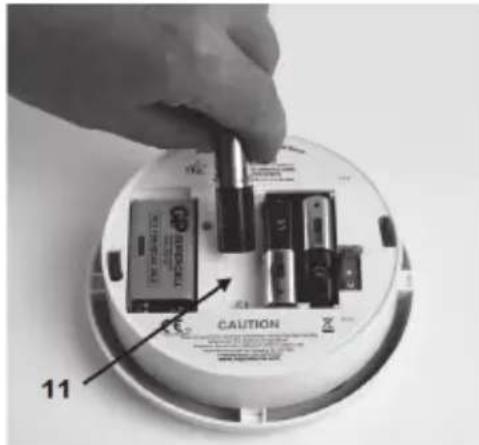

11. Colocar as pilhas AA de 1,5 V Retire o selo plástico das pilhas AA 1,5 V e coloque-as no

respectivo compartimento. Coloque as pilhas AA de 1,5 V

cumprindo os sinais de polaridade no interior do

Depois de colocar as pilhas, use o botão de teste para ver se o detector de fumos funciona correctamente.

(Consulte Testar o detector de fumos.)

Quando a placa de fixação estiver montada no tecto e o detector de fumos for testado após inserir as pilhas,

coloque o detector de fumos na placa de fixação rodando-o no sentido dos ponteiros de relógio.

Consulte o seguinte capítulo sobre onde instalar o(s) detector(es) de fumo.

Instruções de instalação:

Instale um detector de fumos em todos os quartos ou áreas a todos os níveis da casa.

O fumo poderá não chegar ao detector de fumos se tiver instalado apenas num quarto ou área. Se

começar um incêndio noutro quarto ou área onde o detector de fumos estiver instalado, este não detectará

o fumo ou irá detectá-lo demasiado tarde para alertar os membros da residência. Um detector de fumos

não detectará imediatamente um incêndio, excepto se for no quarto ou área onde está instalado.

Coloque, pelo menos, um detector de fumos em todos os quartos/áreas entre o quarto e a saída da casa.

Recomendamos que crie um plano de saída de emergência e o pratique com os membros da casa em

Os requisitos para a instalação do detector de fumos poderá diferir ligeiramente de região. Contacte as

autoridades locais para obter requisitos adicionais.42

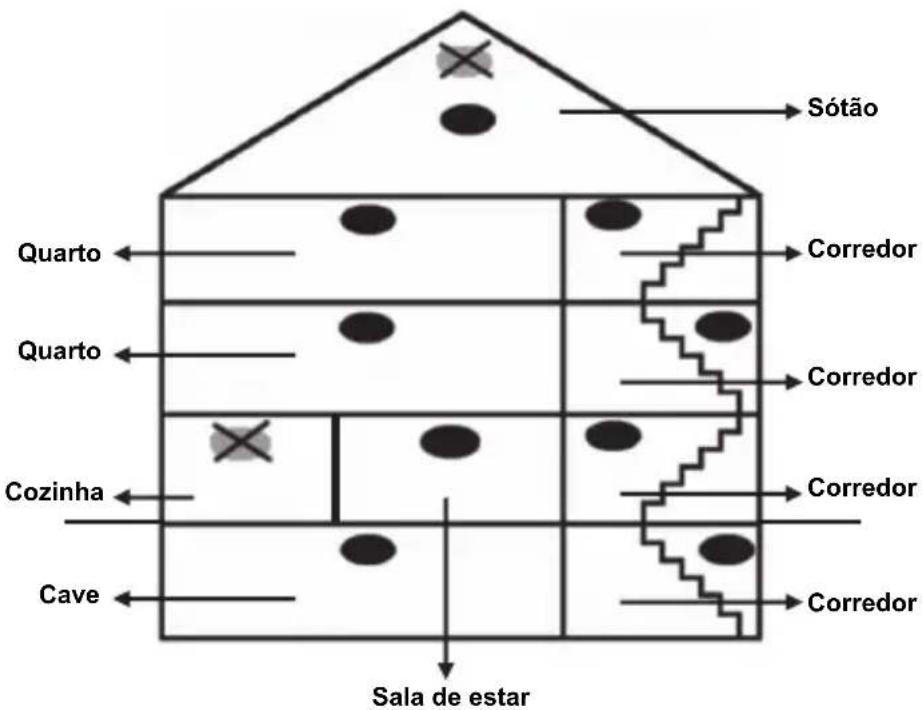

Exemplo de instalação de detectores de fumos:

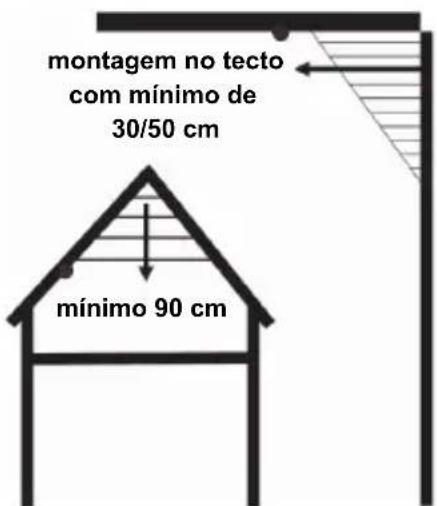

Instale os detectores de fumos o mais perto possível do centro

do tecto. Se isto não for possível, instale o detector de fumos a,

pelo menos, 30 a 50 cm da parede.

(Devido aos espaços de zonas mortas)

Quartos com tectos de duas águas

Instale o detector de fumos a uma distância de 90 cm do ponto

mais alto (devido ao espaço de zona morta).

Nota: Ao instalar um detector de fumos num corredor com um comprimento de 7,5 metros ou mais,

recomendamos que instale um detector de fumos no início e outro no fim do corredor.

Não instale um detector de fumos

- Num ambiente húmido, com pó ou fumo

- Em quartos ou áreas cujas temperaturas sejam inferiores a 4 °C ou superiores a 38 °C

- Na cozinha, casa-de-banho ou garagem

- Em locais com correntes de ar

- Próximo de uma ventoinha ou respiradouro

Nota: Ao instalar um detector de fumos num corredor com um comprimento de 7,5 metros ou mais,

recomendamos que instale um detector de fumos no início e outro no fim do corredor.

Recomendamos que limpe o detector de fumos uma vez por mês. Aspire com cuidado o exterior do

detector de fumos com a escova macia colocada no aspirador. Não utilize água, solventes de limpeza nem

Não é aceitável qualquer garantia ou responsabilidade devidas a alterações e modificações no produto ou

de danos causados pela utilização incorrecta deste produto.

Limitação de Responsabilidade:

Os designs e as especificações estão sujeitos a alteração sem aviso prévio. Todos os logótipos, marcas ou

logótipos de marcas e nomes de produtos são marcas registadas dos respectivos proprietários e são

reconhecidas como tal neste documento.

• Este produto deve ser eliminado separadamente num ponto de recolha apropriado. Não eliminar

este produto juntamente com o lixo doméstico.

• Para obter mais informações, contactar o revendedor ou o organismo local responsável pela

Este produto foi fabricado e fornecido em conformidade com todos os regulamentos e directivas relevantes,

válidos para todos os estados membros da União Europeia. Além disso, está em conformidade com todas

as especificações e regulamentos aplicáveis no país de venda.

Mediante pedido, será disponibilizada documentação formal . Isto inclui, mas não se limita a: Declaração

de Conformidade (e identidade do produto), Ficha de Dados de Segurança de Material e relatório de teste

Contactar o nosso centro de serviço de apoio ao cliente para obter assistência:

através da página de internet: http://www.nedis.pt/pt-pt/contacto/formulario-de-contacto.htm

através de e-mail: service@nedis.com

através do telefone: +31 (0)73-5993965 (durante o horário normal de expediente)
