Sabaudia STBLF60 K704 - Exaustor TURBOAIR - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho Sabaudia STBLF60 K704 TURBOAIR em formato PDF.
| Marca | TURBOAIR |
| Modelo | Sabaudia STBLF60 K704 |
| Categoria | Coifa de cozinha |
| Tipo de instalação | De parede ou embaixo do armário |
| Largura | 60 cm |
| Alimentação elétrica | 230 V / 50 Hz (conforme placa de características) |
| Potência máxima de iluminação | 40 W (incandescente) ou 20 W (halógena G4) |
| Velocidades de aspiração | Multi-velocidades (comando no painel) |
| Modo de evacuação | Aspirante (exterior) ou filtrante (reciclagem) |
| Filtro antigordura | Metálico lavável (possível lavar na máquina de lavar louça) |
| Filtro de carvão ativado | Para modo reciclagem, troca a cada 4 meses no máximo |
| Distância mínima de segurança | 60 cm (fogão elétrico) / 75 cm (gás/misto) |
| Limpeza | Pano úmido, detergente líquido neutro, sem álcool |
| Manutenção dos filtros antigordura | Limpeza mensal, troca do filtro de papel ou esponja se aplicável |
| Substituição da lâmpada halógena | 20 W máx G4, não tocar com as mãos |
| Peso | Aproximadamente 10 kg (estimativa) |
| Material | Aço inoxidável / vidro (não especificado, suposição) |
| Utilização | Apenas doméstico |
| Garantia | De acordo com as condições do fabricante |
Perguntas frequentes - Sabaudia STBLF60 K704 TURBOAIR
Perguntas dos utilizadores sobre Sabaudia STBLF60 K704 TURBOAIR
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Exaustor em formato PDF gratuitamente! Encontre o seu manual Sabaudia STBLF60 K704 - TURBOAIR e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Sabaudia STBLF60 K704 da marca TURBOAIR.
MANUAL DE UTILIZADOR Sabaudia STBLF60 K704 TURBOAIR
Substituição das lampadas de halogenoes

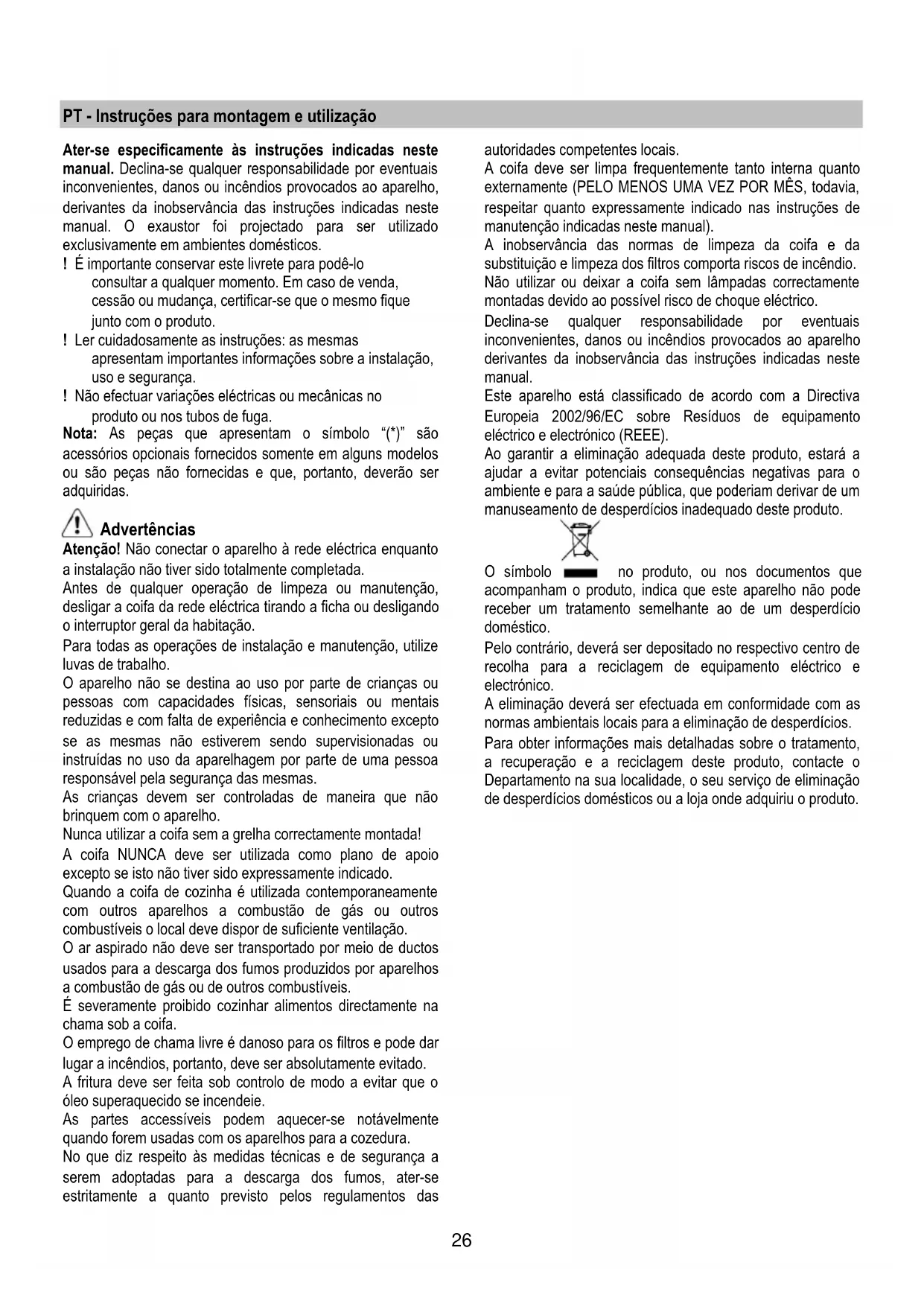

PT - Instruções para montagem e'utilização
Ater-se especificamente as instruções indicadas nesthemanual. Declina-se qualquer responsabilité por eventuaisinconvenrientes, danos ou incéndios provocados ao aparelho,derivantes da inobservança das instruções indicadas nestemanual. O exaustor foi projectado para serutilizzatoexclusivamente em ambientesdomesticos.
! É importante conservar este livrete para PODÉ-lo consulitar a qualquer momento. Em caso de vendα,cessão ou mudança, certificar-se que o mesmo fique jinto com o produits.
! Ler cuidadosamente as instruções: as às vezes apareceram importantes informações sobre a instalação, uso e segurarça.
! Não efectuar variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
Nota: As peças que aparecem o símbolo “(*)” são acessórios.optionais fornecidos somente em algumas modelos ou são peças não fornecidas e que, portanto,deerão ser adquiridas.
Advertências
Atença! Não conectar o aparecido à rede electrica quando a instalação não tiver sido totalmente completeness.
Antes de qualquer operacao de limpeza ou manutenao, desligar a coifa da rede eletrica tirando a ficha ou desligando o interruptor geral da habitacao.
Para todas as operações de instalacao e manutenção, utilize luvas de trabalho.
O aparecido não se destina ao uso por parte de crianças ou pessoas com capacidades fisicas, sensoriais ou mentalis reduzidas e com falta de experiencia e conhecelto excepto se as vezes não estiverem sentido supervisionadas ou instruidas no uso da aparhagem por parte de uma pessoa responsavel pela segurarça das vezes.
As crianças devem ser controladas de maneira que não brinquem com o aparelho.
Nunca utilizes a coifa sem a grelha correctamente montada!
A coifa NUNCA deve ser'utiliza como plano de apoio excepto se isto não tiver sido expressamente indicado.
Quando a coifa de cozinha é realizada contemporaneamente com outros aparhos a combustão de gás ou outros combustíveis o local deve dispar de suficiente ventilação.
O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por apareiros a combustão de gás ou de outros combustíveis.
É severamente proibido cozhar alimentos directamente na chama sob a coifa.
O lavoro de chama livre é danoso para os filtros e pode dar lugar a incéndios, portanto, deve ser absolutamente évitado.
A fritura delve ser feita sob controlo de modo a evacitar que o oleo superaquecido se incendeie.
As partes accessiveis poder aquecer-se notavelmente quando forem usadas com os aparelhos para a cozedura.
No que diz respeito às medidas(ECNCas e de segurar a serem adoptadas para a descarga dos fumos, ater-se estritamente a quando previstoelines regulamentos das
Autoridades competentes locais.
A coifa deveser limpa frequentlyntamente tanto interna quando externamente (PELO MENOS UMA Vez POR MES, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas este manual).
A inobservança das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incência. Não utilizeou ou deixar a coifa sem lampadas correctamente montadas devido ao possivel risco deCHOque eletrico.
Declina-se qualquer responsabilitadepor eventuais inconvenientes,danos ou incendiosprovocados ao aparelho derivantes da inobservancia das instruções indicadas neste manual.
O síbolo no produit, ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de um despercio domestico.
Pelo contrário,deer aser depositado no respectivo centro de recolha para a reciclagem de equipoamento eletrico e electrónico.
A eliminacao devera ser efectuada em conformidade com as normas ambientais locais para a eliminacao deespercios.
Para obter informações mais detailhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contacte o Departamento na sua localidade, o seu服务于 eliminação de despécios dométricos ou a loja onde adquiriu o produit.
Uso
A coífa é fabricada para ser realizada na versão aspirante, com evacuação externa, ou filtrante, com recirculacao interna.
Versão aspirante
A coifa é composta de uma saída de ar superior B1 e,也是非常,optionalmente de uma saída de ar traseira B2*, para a descarga dos fumos para o除外.
Escolher a mais adequada e aplicar o flange C que faz parte do fornecimento; sempre fechar o furo inutilizando com a tampa D* fornecida, se previsto.
Nota: em algunos modelos, o foro superior B1 é fornecido fechado. Pressione com decisão para tirar a parte preferaturada que fecha o foro de descarga e remove-a.
Atença! a parte preferatura já não pode ser colocada. novamente no seu lugar, efectue esta operação sé for. certo do tipo de instalacao a efectuar.
Atença! Em algunos modelos o furo de saída traseira não é acessível de imediato, mesmo tirando a tampa (se ja montada);;neste caso tirar a peça de plástico E1 ou E2 que obstrui o furo, usando como ajuda uma pinça e um estilete.
Controlar que o seletor aspirante/filtrante (no interior da coifa) Gosteja em posicao aspirante(A).
Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).
As instruções da ligação são fornecidas com a unidade periférica de aspiração.
Instalacao
A distança minima entre a superficie de suporte dos recipientes no disposicao de cozimento e a parte mais baixa da coifa nao deve ser inferior a 60cm no caso de fogoes eletricos e 75cm no caso de fogoes a gas ou mistos.
Se as instruções de instalação do disposito do cozimento a gás específarem uma distência maior, deve-se levar em conta esta指示ão.
Conexão eletrica
A tensão de rede deve corresponder à tensão指示ada na etiqueta das caracteristicas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível,mesmo(depos da instalação. Se não dotada de ficha (conexão directa à rede) ou a tomada não se encontra em zona acessível,mesmo_depôs da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa categoria de sobretensão III, conformamente às regras de instalação.
Atença! Antes de conectar novamente o circuito da coífa com a alimentação de rede e de verficar seu correto funcimento, controlar sempre que o cabo de rede esteja montado correctamente.
Montagem
A coifa pode ser instalada na parede ou no fundo de um molev pensil; se fornecido, utilizes o molde H para furar com as distancias corretas, caso contrario, apoiar a coifa à parede ou ao fundo do molev pensil e marcar com um lápis os furos a serem executados.
Fixação à parede - Inserir asbuchas para paredes J nos furos executados e dois parafusos K nos furos superiores, tirar a grelha e enganchar a coifa acos 2 parafusos, enfim, pela parte interna, inserir o terreiro parafuso L e aperta-los todos.
Fixação ao|móvel pensil-Fixar a coifa com 4 paradoxos Melo lado interno do pensil.
Funcimiento
O exaustor é dotado de um painei de commandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de iluminação do plano de cozedura.
Usar a potência de aspiração no caso de uma maior concentração de vapeores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinha e dearethá-la em funcaoamento por aproximamente 15 minutos après o termino do cozimento.
SempreAbrirasjunfoesvapor N*
Se o seu produit foridotado de valvula com aconteamento eletrico ou mecancio,as teclas e/ou os botoes e/ou os manipulos a disposicao servem para o controlo das luzes e para a abertura e fechamento da valvula.
Manutenção
Atença! Antes de qualquer operação de limpeza ou manutençao, desconectar a coifa da rede eletrica tirando a tomada ou desligando o interruptor geral da habitacao.
Limpeza
A coifa deve ser limpa frequente, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutenção dos filtros gorduras).
Atença: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição do过滤e pode provocar riscos de incência.
O fabricante declina toda e qualquer responsabilitadepelos danos ao motor ou decorrentes de incendio,provocados por una manutencao inadequada ouleo não cumprimento das indicações de seguranca citadas anteriormente.
Filtro antigordura
Capta as particulas de gordura derivantes do cozimento.
Caso se encontrar no interior de una grelha de所提供, pode ser de um dos seguidestipsos:
O filtró de papel deve ser substituído uma vez por mês ou, se for colorido no lado superior, quando a coloração aparece pelos furos da grelha.
O filtro esponja deve ser lavado con agua quente e sabão uma vez por mês e substituído cada 5/6 lavagens.
O filtró metalico deve ser limpo uma vez por mês, com detergentes não agressivos,manualmente ou em boa de lavar louças a baixas temperatas e com ciclo breve. Apesar do filtró metalico para a gordura poder perder cor com as lavagens na boa da loça,as suas caractéricas de filtração não se alteram.
Para terAceso ao filtrogorduras abrir a grelha por meio dos engates P e libera-lo das fixacoes R1 ou R2.
O filtró metalico autoportante não tem grelha de suporte; para remove-lo, puxar as molas de desengate P4 para这只是 extrair o filtró por baixo.
Filtro de carvão activo (só para a versão filtrante)
Retém os odeores desagradáveis produzidos durante a cozedura.
A)saturação do filtró de carvão activado se verifica après um uso mais ou menos prolongado em funcão do tipo de cozinha e da regularidade da limpeza do filtró de gorduras.Em todo caso, é necessário substituir o cartucho no máximo cada 4 meSES.
Não pode ser lavado ou regenerado.
Pode ser um dos seguientstips:
Inserir o elemento filtrante de carão activado no interior do respectivo não é fixá-lo girando a manopla O de 90° , fechar novamente a tampa.
Proceder em sentido invenso para a desmontagem.
Engate de baioneta posicioná-lo no centro como cobertura da grelha protetora do motor tendo o cuidado que a referencia X1 ou X2 ou X3 no filtro de carvão ativado corresponda com a referencia Y1 ou Y2 no transporte e em seguida girar em sentido horário; no caso de desmontagem girar em sentido anti-horário; se provisto de lingueta Z lembrar-se de antes ergue-la ligeiramente.
Substituição das lâmpadas
Desligar o aparelho da rede eletrica;
Atença! Antes de tocar as lámpadas, certificar-se que estejam frias.
Substituição das lampadas de halogeynes
Tenha acesso ao compartmento da lampada - extraia a protecao servindo-se de uma pequena chave de parafuso ou ferramenta semelhante como alavanca.
Substitua a lampada queimada Utilize exclusivamente lampadas de halogeneo de 20 W max. (G4), tomando o cuidado para não as tocar com as mãos. Fecha a cobertura (fixação por encaixe).
Se a iluminação não funciona, verifique se as lampadas foram corretoamente instaladas na sua sede antes de chamar a assistência Tecnica.
Marca : TURBOAIR
Modelo : Sabaudia STBLF60 K704
Categoria : Exaustor
