HNP 6.6 AM (W)HA - Exaustor de cozinha HOTPOINT-ARISTON - Manual de utilização gratuito

Marca	HOTPOINT-ARISTON
Modelo	HNP 6.6 AM (W)HA
Categoria	Coifa aspirante
Tipo de instalação	Evacuação externa ou recirculação (com kit de carvão ativado)
Largura	59,8 cm
Profundidade	50 cm
Altura (mín - máx)	61 - 82 cm
Diâmetro do duto de evacuação	150 mm (ou 120 mm com redução)
Potência total absorvida	210 W
Tipo de iluminação	Halogênio
Número de lâmpadas	2
Potência das lâmpadas	20 W cada
Tensão de alimentação	230 V
Comandos	Painel mecânico (botões de pressão)
Velocidades do motor	3 velocidades + parada
Distância mínima acima de um fogão elétrico	55 cm
Distância mínima acima de um fogão a gás	65 cm (ou mais se especificado pela placa de cozimento)
Filtro anti-gordura	Metálico lavável (na máquina de lavar louça ou à mão)
Frequência de limpeza do filtro anti-gordura	Pelo menos uma vez por mês
Filtro de carvão (opcional para versão recirculação)	Não lavável, substituir a cada 20 meses aproximadamente
Reinicialização do indicador de saturação dos filtros	Não disponível neste modelo (modelo mecânico)
Segurança	Desconexão elétrica antes da manutenção; não usar chamas livres; não colocar objetos sobre o exaustor
Peso	Aproximadamente 12 kg (estimativa)
Material	Aço inoxidável e vidro (conforme acabamento)
Normas	Diretivas CE (Baixa tensão 2006/95/CE, Compatibilidade eletromagnética 2004/108/CE)

Perguntas frequentes - HNP 6.6 AM (W)HA HOTPOINT-ARISTON

Qual é a distância mínima entre o exaustor e a placa de cozimento?

A distância mínima é de 55 cm para uma placa elétrica e de 65 cm para uma placa a gás. Respeite sempre as recomendações do manual da placa de cozimento se forem superiores.

Como limpar o filtro anti-gordura?

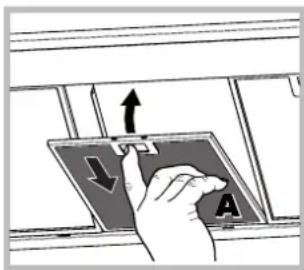

O filtro anti-gordura é limpo pelo menos uma vez por mês. Pode ser lavado à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura em ciclo curto. Para desmontá-lo, puxe a alavanca com mola.

Como substituir o filtro de carvão?

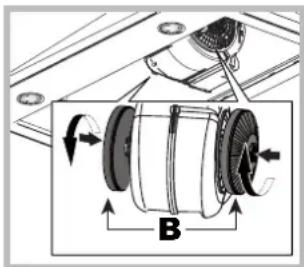

O filtro de carvão não é lavável. Para substituí-lo, gire-o 90° para soltá-lo do grupo aspirante, insira o novo e gire 90° para fixá-lo. Substitua-o a cada 20 meses aproximadamente.

O que fazer se o exaustor não funcionar?

Verifique primeiro se não há corte de energia, se uma velocidade está selecionada e se o disjuntor não desarmou. Desconecte o exaustor por 5 segundos e reconecte-o. Se o problema persistir, entre em contato com o serviço de assistência.

Como trocar uma lâmpada?

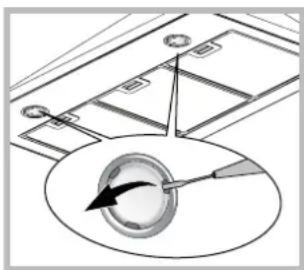

Desconecte o exaustor e remova os filtros anti-gordura. Certifique-se de que as lâmpadas estão frias. Faça alavanca com uma pequena chave de fenda plana para remover a proteção, substitua a lâmpada por uma do mesmo tipo (halogênio 20 W, base G4 para este modelo). Feche a proteção.

Pode-se usar o exaustor sem o filtro anti-gordura?

Não, nunca use o exaustor sem o filtro anti-gordura corretamente montado. O filtro protege o motor e evita riscos de incêndio.

O exaustor pode ser instalado em versão recirculação?

Sim, este exaustor pode ser usado em versão recirculação instalando um kit de filtros de carvão ativado (vendido separadamente). Siga as instruções do manual para a configuração.

Como reiniciar o alarme de saturação dos filtros neste modelo?

Este modelo com comandos mecânicos não possui alarme de saturação dos filtros. Os modelos táteis possuem esta função, mas não o HNP 6.6 AM (W)HA.

O que fazer se a sucção estiver fraca?

Verifique se a velocidade selecionada é adequada à quantidade de vapores, se o ambiente está bem arejado, se o filtro de carvão não está saturado (em versão recirculação) e se o duto de evacuação não está obstruído.

Onde está a placa de identificação?

A placa de identificação está fixada no interior do exaustor, geralmente perto da iluminação ou na lateral. Ela indica o modelo, o número de série e as características elétricas.

MANUAL DE UTILIZADOR HNP 6.6 AM (W)HA HOTPOINT-ARISTON

Instruções para a utilização

EXAUSTOR

Índice

Instruções para a utilização,1

Advertências,14

Assistência,28

Instalação,47

Comandos PYRAMID,48

Manutenção e cuidado,49

Anomalias e soluções,50

NL

Nederlands

Gebruiksaanwijzing

AFZUIGKAP

Inhoud

! É importante guardar este manual para poder consultá-lo a qualquer momento. Em caso de venda, cessão ou transferência, assegure-se de que este permanece junto com o produto.

! Leia atentamente as instruções: contêm informações importantes sobre a instalação, o uso e a segurança.

! Não efectue alterações eléctricas ou mecânicas no produto ou nas condutas de descarga.

Segurança geral

• A distância mínima entre a superfície de suporte dos recipientes no dispositivo de cozedura e a parte mais baixa do exaustor de cozinha não deve ser inferior a:
  65 cm se o exaustor for instalado sobre uma placa de cozedura a gás

55 cm se o exaustor for instalado sobre uma placa de cozedura eléctrica.

Se as instruções de instalação do dispositivo de cozedura a gás especificam um distância maior, é necessário considerá-la.

- O exaustor dispõe de buchas de fixação adequadas à maioria das paredes/ tectos.

Ainda assim, é necessário contactar um técnico qualificado para assegurar a idoneidade dos materiais consoante o tipo de parede/tecto, que deve ser suficientemente robusto para suportar o peso do exaustor.

- Atenção! Não ligue o aparelho à rede eléctrica até que a instalação esteja totalmente concluída.

- Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

- Para todas as operações de instalação e manutenção, utilizar luvas de protecção.

- O aparelho não se destina ao uso por parte de crianças ou pessoas com capacidades físicas sensoriais e/ou mentais reduzidas ou sem experiência e conhecimentos, a menos que se encontrem sob a supervisão ou tenham recebido instruções sobre o uso do aparelho por parte de uma pessoa responsável pela sua segurança.

- As crianças devem ser supervisionadas para que não brinquem com o aparelho.

- Nunca utilizar o produto sem filtro de gordura correctamente instalado!

- O exaustor NUNCA deve ser utilizado como plano de apoio, salvo indicação expressa em contrário.

- O local deve dispor de ventilação suficiente quando o exaustor é utilizado em simultâneo com outros aparelhos que utilizem gás ou outros combustíveis.

- O ar aspirado não deve ser dirigido para uma conduta usada para a descarga de fumos produzidos por aparelhos de combustão a gás ou outros combustíveis.

- Respeite todas as normativas referentes à descarga do ar.

- É severamente proibido cozinhar alimentos em chama livre sob o exaustor; a utilização de chamas livres danifica os filtros e pode provocar incêndios, como tal, deve ser evitada.

- É aconselhável manter sob controlo constante a fritura de alimentos, para evitar que o óleo aquecido entre em combustão.

- Em relação às medidas técnicas e de segurança a adoptar para a descarga dos fumos, siga escrupulosamente os regulamentos das autoridades locais competentes.

- É aconselhável limpar frequentemente o produto, quer interna quer externamente (PELO MENOS UMA VEZ POR MÊS; de qualquer forma, respeite as instruções de manutenção indicadas neste manual).

- O incumprimento das normas de limpeza do exaustor e da substituição e limpeza dos filtros implica risco de incêndio.

• Não utilizar ou deixar o exaustor sem lâmpadas correctamente montadas, por possível risco de choque eléctrico.
• Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados pelo aparelho derivados do incumprimento das instruções presentes neste manual.
• Atenção! As partes acessíveis podem ficar muito quentes se utilizadas com aparelhos de cozedura.

NL

Attentie

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

NL

Service

Para a instalação correcta do produto, ver as figuras disponíveis nas primeiras páginas deste manual.

A instalação deve ser efectuada por pessoal qualificado.

Ligação eléctrica

A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada dentro do exaustor. Se tiver uma ficha, ligue o exaustor a uma tomada com conformidade com as normas em vigor, situada numa zona acessível. Se não tiver uma ficha (ligação directa à rede), ou se a ficha não puder ser colocada numa zona acessível, aplique um interruptor bipolar de acordo com as normas que assegure a desconexão total da rede nas condições da categoria de sobretensão III, em conformidade com as regras de instalação.

Atenção! Verifique sempre se o cabo de rede está montado correctamente antes de voltar a ligar o circuito do exaustor à alimentação de rede e de verificar o seu correcto funcionamento.

Descarga do ar (para as versões aspirantes)

Ligue o exaustor a tubos e orifícios de descarga de parede com diâmetro equivalente à saída do ar (flange de união). A utilização de tubos e orifícios de descarga de parede com diâmetro inferior implica uma diminuição das performances de aspiração e um sensível aumento do ruído.

Declina-se qualquer responsabilidade neste caso.

! Use uma conduta com o comprimento mínimo indispensável.

! Use uma conduta com o menor número de curvas possível.

! Evite alterações drásticas de secção da conduta.

! Use uma conduta com o interior o mais liso possível.

! O material da conduta deve ser aprovado pelas normas,

! Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, aquecedores, etc.).

! Para a descarga do ar a evacuar, respeite as indicações das autoridades competentes. Além disso, o ar a descarregar não deve ser eliminado através de uma cavidade na parede a menos que esta cavidade não se destine a este fim.

! Equipe o local com condutas de admissão para evitar que o exaustor crie uma pressão negativa na divisão (que não deve superar os 0,04 mbar).

! A empresa declina qualquer responsabilidade caso estas normas não sejam respeitadas.

Filtrante ou aspirante?

! O exaustor está pronto para ser utilizado na versão aspirante.

Para utilizar o exaustor na versão filtrante, deve instalar o KIT ACESSÓRIO correspondente.

Nota: Se fornecido, em alguns casos, o sistema de filtragem adicional à base de carvões activos pode já estar instalado no exaustor.

As informações para a transformação do exaustor em versão aspirante para a versão filtrante estão presentes neste manual (ver "Versão filtrante").

Versão aspirante

O exaustor depura o ar e expele-o para o exterior através de uma conduta de descarga (diâmetro 150 mm) fixada na flange de união. O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de ligação.

Atenção! O tubo de evacuação não é fornecido e deve ser adquirido.

Na parte horizontal, o tubo deve ter uma ligeira inclinação para cima (cerca de 10°) de forma a poder transportar o ar para o exterior mais facilmente. Se o exaustor dispuser de filtros de carvão, estes devem ser retirados.

Versão filtrante

O exaustor depura o ar e emite ar limpo na divisão. Para utilizar o exaustor nesta versão, é necessário instalar um sistema de filtração adicional, à base de carvões activos. Para esta versão, é necessário um deflector de ar, redução e filtro(s) de carvão. O tubo superior deve ter abas de evacuação de ar posicionadas na parte alta.

Dados técnicos

Modelo	Altura (cm)	Largura (cm)	Profundidade (cm)	do tubo de descarga (cm)
PYRAMID 60 cm	61-82 59	.8 50 15/1	2
PYRAMID 70 cm	61-82 69	.8 50 15/1	2
PYRAMID 90 cm	61-82 89	.9 50 15/1	2

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNP 6.5 CM X/HAHYM 60 IX/HAHPM 61 IX/HA7HHP 6 R (OW)/HA7HHP 6 R AN/HAHRP 6.5 CM (OW)/HAHRP 6.5 CM (AN)/HA	Halogénea 2 x 25 160

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNP 6.5S CD X/HA HPS 60 IX/HA HRP 6.5S CM (OW)/HA HRP 6.5S CM (AN)/HA	Halogénea	2 x 25	195

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HNP 6.6 AM W/HA	Halogénea 2 x 20 210
HNP 9.6 AM W/HA
HNP 9.6 AM K/HA
HNP 9.6 AB X/HA
HNP 9.6 AM X/HA
HNP 6.6 AM K/HA
HNP 6.6 AM X/HA
HRP 9.6 CM (OW)/HA	Halogénea 2 x 25 220

Sigla Modelo	Lâmpada (V)	Absorção lâmpada (W)	Absorção total (W)
HRP 9.8 CM (OW)/HA	Halogénea	2 x 25	300
HRP 9.8 CM (AN)/HA

	Potência	Tensão Engate	Medidas
Halogénea 25 W 2	x 25 W 230	V G9 L40x∅14
Halogénea 20 W 2	x 20 W 12	V G4 L30x∅10

LED ^*

Grupo de risco 1 de acordo com a norma EN 62471

Os exaustores estão em conformidade com as seguintes Directivas EC:

- Directiva "Baixa tensão" 2006/95/EC (12-12-2006)

- Directiva "EMC" 2004/108/EC (15-12-2004)

Comandos PYRAMID

Modelos com painel de botões mecânico

HNP 6.5 CM X/HA

HNP 6.6 AM W/HA

HNP 9.6 AM W/HA

HNP 9.6 AM K/HA

HNP 9.6 AM X/HA

HNP 6.6 AM K/HA

HNP 6.6 AM X/HA

HYM 60 IX/HA

HPM 61 IX/HA

HRP 9.8 CM (OW)/HA

7HHP 6 R (OW)/HA

HRP 9.8 CM (AN)/HA

7HHP 6 R AN/HA

HRP 6.5 CM (OW)/HA

HRP 6.5 CM (AN)/HA

HRP 9.6 CM (OW)/HA

HRP 6.5S CM (OW)/HA

HRP 6.5S CM (AN)/HA

T1T2T3T4T5

T1 Reset motor

Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 ON/OFF luzes

*

Há somente em alguns modelos

Modelos com painel Soft Button

HNP 9.6 AB X/HA

T1T2T3T4T5 B T6

T1 Reset motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade 1

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 1.

T3 Velocidade 2

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 2.

T4 Velocidade 3

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade 3.

T5 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva. Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente; ao pressionar uma tecla de velocidade (T2, T3 ou T4), sai da função booster, configurando a velocidade seleccionada.

T6 ON/OFF Iuzes

Aviso filtro de gorduras e cheiros

Se o ícone relativo à primeira velocidade T2 ficar intermitente, isso significa que o filtro de gorduras está saturado; se o ícone relativo à segunda velocidade T3 ficar intermitente, significa que o filtro de cheiros está saturado e se ambos os ícones T2 e T3 ficarem intermitentes, significa que ambos os filtros estão saturados. Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado").

Para efectuar o reset do contador do filtro:

Enquanto o exaustor está ligado, pressione T5 durante três segundos.

O led que assinala o aviso pisca três vezes e depois regressa à visualização de funcionamento normal.

No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do filtro de gorduras e a segunda do filtro de cheiros.

Configuração do exaustor:

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T5 durante cerca de 6 segundos. O ícone T2 ou T3 acendese, indicado o tipo de instalação: T2 aspirante, T3 filtrante. É possível alterar o tipo de instalação pressionando ciclicamente a tecla T5.

Para guardar a nova configuração, é necessário pressionar a tecla T1.

Modelos com painel Soft Button + Visor

HNP 6.5S CD X/HA

HPS 60 IX/HA

T1T2T3T4T5T6

1 ON/OFF motor

Ao pressionar o botão com o exaustor desligado, configura a primeira velocidade. Ao pressionar o botão durante o funcionamento, o exaustor passa para o estado OFF.

T2 Velocidade -

Ao pressionar o botão, o exaustor passa para a velocidade anterior.

T3 Velocidade +

Ao pressionar o botão, o exaustor passa para a velocidade seguinte.

T4 Booster

Ao pressionar o botão, o exaustor passa do estado anterior para a velocidade intensiva; no visor ficar intermitente lentamente a letra "b". Após 5 minutos, o exaustor regressa à velocidade configurada anteriormente, efeito que se pode obter também durante o funcionamento do booster, pressionando uma tecla de velocidade (T2 ou T3).

T5 Timer

Ao pressionar este botão, o desligamento automático do exaustor é atrasado 5 minutos. A contagem decrescente da duração do timer é visualizada no visor. O timer pode ser configurado apenas para as velocidades manuais, não para o booster.

T6 ON/OFF Iuzes

Aviso filtro de gorduras e cheiros

Se a barra em cima, à esquerda, ficar intermitente, significa que o filtro de gorduras está saturado.

Se a barra em cima, à direita, ficar intermitente, significa que o filtro de cheiros está saturado.

Se ambas as barras ficarem intermitentes, significa que ambos os filtros estão saturados.

Será necessário proceder à limpeza/substituição dos filtros de gorduras "A" e/ou cheiros "B" (ver "Manutenção e cuidado"); este último, apenas para os exaustores filtrantes.

Para efectuar o reset do contador do filtro:

Enquanto o exaustor está ligado, pressione T4 durante três segundos.

No caso de aviso simultâneo de ambos os filtros, é necessário repetir a operação de reset.

A primeira sequência faz o reset do filtro de gorduras e a segunda do filtro de cheiros.

Confi guração do exaustor

Para configurar a modalidade de funcionamento do exaustor pretendida, com o aparelho desligado, pressione T4 durante cerca de 6 segundos. Depois de um bip longo, o tipo de instalação é visualizado no visor.

Aspirante

(quadrado em baixo à esquerda intermitente).

Filtrante

(quadrado em baixo à direita intermitente).

É possível alterar o tipo de instalação pressionando a tecla T4. Para sair da modalidade de configuração, é necessário pressionar T1, que faz com que o produto desligue, guardando a última configuração visualizada.

Manutenção e cuidado

Atenção! Antes de qualquer operação de limpeza ou manutenção, desligue o exaustor da rede eléctrica retirando a ficha da tomada ou desligando o interruptor geral da casa.

Primeira limpeza

• Retire as películas de protecção
• Elimine as impurezas com uma esponja húmida e pouco detergente neutro
• Enxagúe com um pan húmido
• Seque com um pano suave; se o exaustor for em inox, siga as linhas do metal

Limpeza periódica

O exaustor deve ser limpo frequentemente (pelo menos com a mesma frequência com que executa a manutenção dos filtros de gorduras), quer interna quer externamente. Para a limpeza, utilize um pano humedecido com detergentes líquidos neutros e água morna.

Evite o uso de produtos abrasivos ou corrosivos.

Atenção: O incumprimento das normas de limpeza do aparelho e da substituição dos filtros implica risco de incêndio. Recomendamos que siga as instruções sugeridas. Declina-se qualquer responsabilidade por eventuais danos ao motor ou incêndios provocados por uma manutenção incorrecta ou pelo incumprimento das advertências acima.

Manutenção dos filtros de gorduras (A)

O filtro de gorduras retém as partículas de gordura derivantes da cozedura; deve ser limpo pelo menos uma vez por mês com detergentes não agressivos, manualmente ou na máquina de lavar louça, a baixa temperatura e com ciclo breve.

Para desmontar o filtro de gorduras, puxe a maçaneta de desencaixe de mola. Com a lavagem na máquina de lavar louça, o filtro de gorduras metálico pode perder a cor, mas o desempenho de filtragem não sofre alterações.

Substituição do filtro de carvão (B)

O filtro de carvão retém os cheiros desagradáveis derivados da cozedura. A saturação do filtro de carvão verifica-se após um uso mais ou menos prolongado, consoante o tipo de cozinha e a regularidade da limpeza do filtro de gorduras. Em qualquer dos casos, é necessário substituir o cartucho no máximo a cada vinte meses.

Este filtro NÃO pode ser lavado ou regenerado.

Desmontagem: rode o filtro a 90° para desencaixá-lo do grupo aspirante.

Montagem: Insira o filtro de carvões activos no grupo aspirante e rode a 90° para fixá-lo.

Substituição das lâmpadas

Desligue o aparelho da rede eléctrica e retire os filtros de gorduras.

Atenção! Antes de tocar nas lâmpadas, assegure-se de que estejam frias.

1. Retire a protecção utilizando como alavanca uma chave de parafusos de corte pequena ou uma ferramenta semelhante.

2. Substitua a lâmpada danificada. Utilize apenas lâmpadas com as mesmas características das lâmpadas danificadas (para mais informações, presentes no manual segu

3. Volte a fechar a protecção (fixação por encaixe).

Substituição das lâmpadas LED \*

O exaustor dispõe de um sistema de iluminação com base em tecnologia LED. Os LEDs garantem uma iluminação ideal, uma maior duração e um consumo menor em relação às lâmpadas tradicionais. Para proceder à substituição, contacte o serviço de assistência.

*

Há somente em alguns modelos

Cabo eléctrico

Se o cabo de alimentação estiver danificado, pode ser substituído pelo fabricante ou pelo seu serviço de assistência técnica, de forma a evitar todos os riscos.

ELIMINAÇÃO

Este aparelho está em conformidade com a Directiva Europeia 2012/19/EC, Resíduos de Equipamentos Eléctricos e Electrónicos (REEE). Ao assegurar que este produto é eliminado correctamente, o utilizador contribui para prevenir as potenciais consequências negativas para o ambiente e a saúde.

O símbolo ■ presente no produto ou na documentação de acompanhamento significa que este produto não deve ser tratado como lixo doméstico e deve ser entregue junto do ponto de recolha para reciclagem de aparelhos eléctricos e electrónicos adequado. Elimine-o seguindo as normas locais para a eliminação de resíduos. Para mais informações sobre o tratamento, recuperação e reciclagem deste produto, contacte o departamento local adequado, o serviço de recolha de lixo doméstico ou a loja onde adquiriu o produto.

Anomalias e soluções

Se algo parecer não funcionar, antes de contactar o serviço de Assistência, efectue os seguintes controles simples:

Se o exaustor não funciona:

Verifique se:

• não existe uma quebra de corrente.
• foi seleccionada uma velocidade.

Se o exaustor tem um desempenho fraco:

Verifique se:

• a velocidade do motor seleccionada é suficiente para a quantidade de fumo e de vapores libertada.
• a cozinha é suficientemente arejada para permitir a circulação de ar.
• o filtro de carvão não está gasto (exaustor na versão filtrante).

Se o exaustor se tiver desligado durante o funcionamento normal:

Verifique se:

• não existe uma quebra de corrente.
• o dispositivo de interrupção omnipolar não foi activado.

Em caso de eventuais anomalias de funcionamento, antes de ser dirigir ao serviço de Assistência, desligue o aparelho da alimentação eléctrica durante pelo menos 5 segundos, retirando a ficha da tomada, e volte a ligá-lo. Caso a anomalia ainda se verifique, contacte o serviço de assistência.

Installatie
