Tipo de aparelho	Forno embutido multifunções
Capacidade útil	69 L
Potência total	2 600 W
Potência do grill	2 600 W
Potência da resistência inferior	1 100 W
Temperatura máxima	250°C
Funções de cozedura	Multifunções (convecção, grill, inferior e superior)
Tipo de limpeza	Catalítico
Classe energética	A
Exibição	Relógio digital + temporizador 24h
Acabamento	Inox

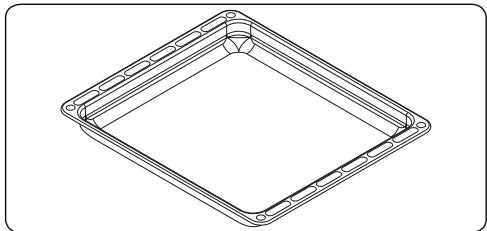

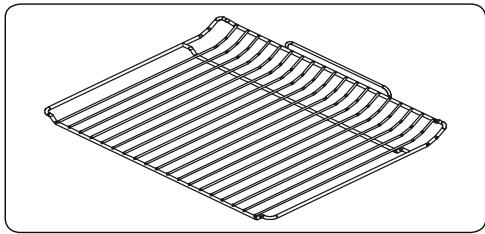

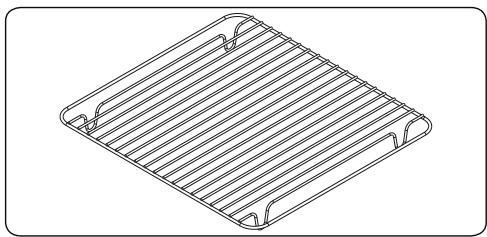

Acessórios incluídos	1 grelha, 1 bandeja, 1 espeto de assar

Perguntas frequentes - KBE-U6RC DAEWOO

Qual é a capacidade do forno DAEWOO KBE-U6RC?

O forno embutido DAEWOO KBE-U6RC tem uma capacidade de 69 litros. É um volume generoso adequado para grandes preparações familiares, gratinados, aves inteiras e pratos em caçarola.

Quais funções de cozimento o KBE-U6RC oferece?

Este forno é multifuncional e inclui, notadamente, o calor ventilado, o grill e o cozimento clássico (inferior e superior). O calor ventilado garante uma difusão homogênea do calor e permite cozinhar em vários níveis simultaneamente.

Qual é a potência do forno DAEWOO KBE-U6RC?

A potência total é de 2 600 W. O grill também desenvolve 2 600 W para um gratinado e carne rápidos e eficazes. A resistência inferior sozinha é de 1 100 W.

Até que temperatura o forno KBE-U6RC pode chegar?

O forno alcança uma temperatura máxima de 250°C, suficiente para pizzas, pães artesanais e carnes assadas. O termostato interno de regulação é calibrado a 285°C para proteger os componentes.

Como funciona a limpeza catalítica deste forno?

As paredes catalíticas absorvem as gorduras projetadas durante o cozimento e as decompõem por oxidação em alta temperatura (a partir de cerca de 200°C). Para otimizar a autolimpeza, inicie um cozimento vazio em temperatura máxima por 30 a 60 minutos. Depois, limpe os resíduos a frio com um pano úmido.

Como usar o timer digital do KBE-U6RC?

Este forno está equipado com um timer digital de 24h e um relógio. Primeiro, ajuste a hora ao iniciar, depois programe a duração desejada do cozimento. O timer emite um sinal sonoro no final do programa. Consulte o manual para partida programada se o seu modelo suportar.

Quais acessórios vêm com o forno DAEWOO KBE-U6RC?

O forno vem com 3 acessórios: uma grade de cozimento, uma bandeja de cozimento (gotejador) e um espetinho de assar. O espetinho permite assar frangos e assados de forma uniforme graças à rotação automática.

A classe energética do KBE-U6RC é boa?

Este forno é classificado como classe energética A, o que corresponde a uma boa eficiência energética para um forno multifuncional. Utilizar o calor ventilado em vez da convecção natural também permite reduzir a temperatura de cozimento em 10 a 20°C e, portanto, consumir menos.

O que fazer se o forno DAEWOO KBE-U6RC não aquecer mais?

Verifique primeiro se o timer não está bloqueado em zero (o que corta a alimentação do forno em alguns modelos). Verifique o disjuntor e o fusível do circuito. Se o problema persistir, pode ser um termostato defeituoso ou uma resistência queimada: consulte um técnico ou encomende a peça em um site especializado como Sogedis.

Onde encontrar peças de reposição para o forno DAEWOO KBE-U6RC?

Peças originais (vedação da porta, resistências, grades) estão disponíveis em revendedores especializados como Sogedis ou Venda-Peças-Eletrodomésticos (referência U538722 para a vedação da porta). Sempre tenha à mão a referência completa KBE-U6RC ao fazer seu pedido.

O DAEWOO KBE-U6RC é compatível com uma instalação em nicho padrão?

Sim, este forno embutido é projetado para se integrar em um nicho padrão de 60 cm. Antes da instalação, verifique as medidas de corte exatas no manual fornecido com o aparelho, pois cada fabricante pode ter tolerâncias ligeiramente diferentes.

Como usar a função de espeto do KBE-U6RC?

Espete a peça a ser assada (frango, assado) no espeto fornecido, centralizando bem a carga. Insira o espeto nos suportes previstos, coloque o gotejador abaixo para recolher os sucos, depois selecione a função grill ou espeto no seletor. Programe a temperatura entre 180°C e 220°C de acordo com o peso e o tipo de carne.

MANUAL DE UTILIZADOR KBE-U6RC DAEWOO

Obrigado por escolher este produto.

Este Manual de Utilizador contém informações de segurança e instruções importantes relativamente ao manuseamento e manutenção do seu eletrodoméstico.

Por favor, despenda algum tempo a ler este Manual de Utilizador antes de utilizar o seu eletrodoméstico e guarde-o para referência futura.

Ícone	Tipo	Significado
	NOTA	Risco de lesão grave ou morte
	RISCO DE CHOQUE ELÉTRICO	Risco de tensão perigosa
	INCÊNDIO	Aviso; risco de incêndio/materiais inflamáveis
	PRECAUÇÃO	Risco de danos materiais ou lesão
	IMPORTANTE / AVISO	Manusear corretamente o sistema

ÍNDICE

1.INSTRUÇÕES DE SEGURANÇA......4

1.1. Avisos Gerais de Segurança ....4
1.2. Avisos de instalação ....6
1.3. Durante a Utilização ....7
1.4. Durante a Limpeza e Manutenção ....8

2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO....10

2.1. Instruções para o Instalador....10
2.2.Instalação do Forno....10
2.3. Segurança e Ligação Elétrica.... 11
3.CARACTERÍSTICAS DO PRODUTO....13
4. UTILIZAÇÃO DO PRODUTO ..... 14
4.1. Controlos do Forno....14
4.2. Utilização do Temporizador Digital 15
5.LIMPEZA E MANUTENÇÃO ....19
5.1. Limpeza 19
5.2. Manutenção....21
6.RESOLUÇÃO DE PROBLEMAS E TRASPORTE....22
6.1. Resolução de problemas....22
6.2. Transporte 22
7.ESPECIFICAÇÃOESTÉCNICAS....23
7.1. Ficha Energética....24

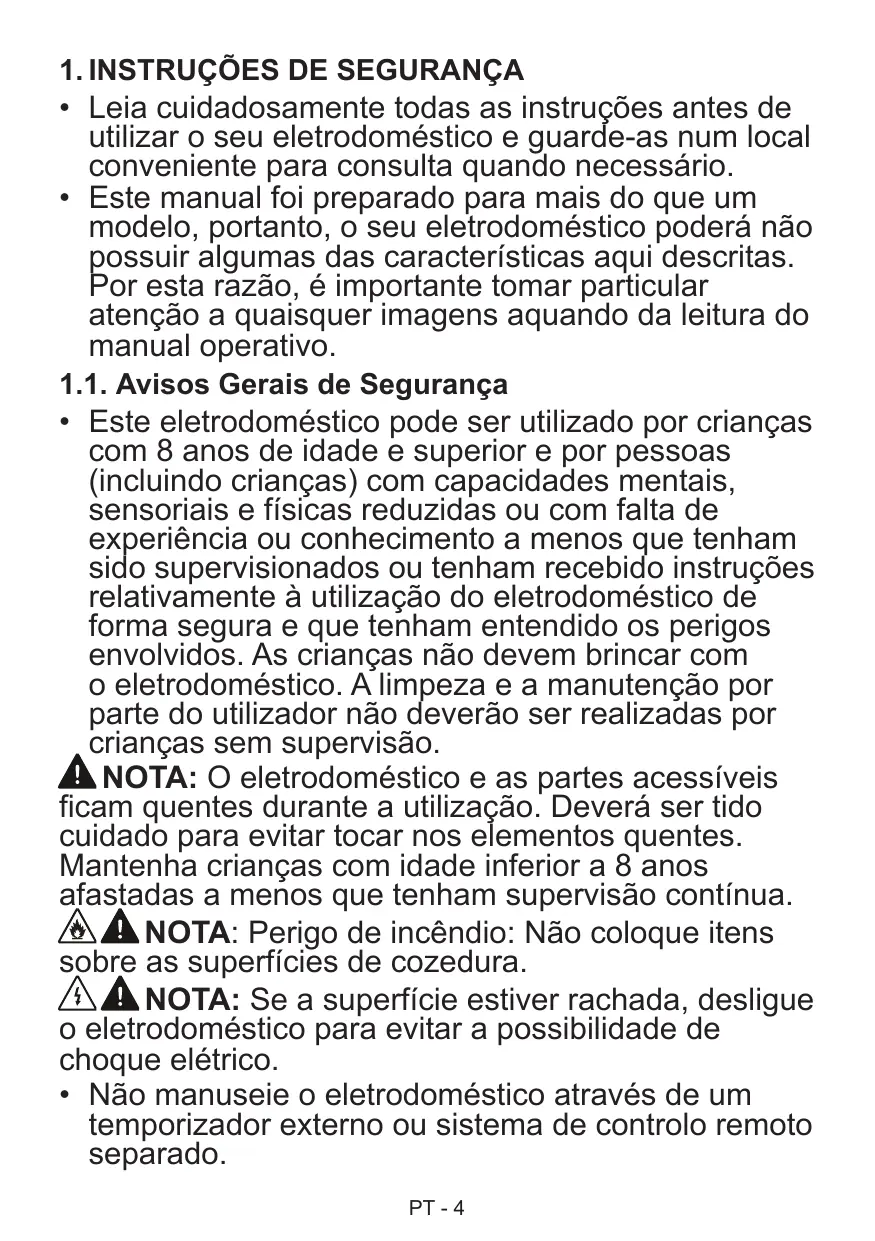

1. INSTRUÇÕES DE SEGURANÇA

• Leia cuidadosamente todas as instruções antes de utilizar o seu eletrodoméstico e guarde-as num local conveniente para consulta quando necessário.
• Este manual foi preparado para mais do que um modelo, portanto, o seu eletrodoméstico poderá não possuir algumas das características aqui descritas. Por esta razão, é importante tomar particular atenção a quaisquer imagens aquando da leitura do manual operativo.

1.1. Avisos Gerais de Segurança

- Este eletrodoméstico pode ser utilizado por crianças com 8 anos de idade e superior e por pessoas (incluindo crianças) com capacidades mentais, sensoriais e físicas reduzidas ou com falta de experiência ou conhecimento a menos que tenham sido supervisionados ou tenham recebido instruções relativamente à utilização do eletrodoméstico de forma segura e que tenham entendido os perigos envolvidos. As crianças não devem brincar com o eletrodoméstico. A limpeza e a manutenção por parte do utilizador não deverão ser realizadas por crianças sem supervisão.

⚠️ NOTA: O eletrodoméstico e as partes acessíveis ficam quentes durante a utilização. Deverá ser tido cuidado para evitar tocar nos elementos quentes. Mantenha crianças com idade inferior a 8 anos afastadas a menos que tenham supervisão contínua.

⚠️ NOTA: Perigo de incêndio: Não coloque itens sobre as superfícies de cozedura.

⚠️ NOTA: Se a superfície estiver rachada, desligue o eletrodoméstico para evitar a possibilidade de choque elétrico.

- Não manuseie o eletrodoméstico através de um temporizador externo ou sistema de controlo remoto separado.

• Durante a utilização o eletrodoméstico irá ficar quente. Deverá ser tido cuidado para evitar tocar nos elementos quentes dentro do forno.
• As pegas podem ficar quentes após um curto período durante a utilização.
• Não utilize detergentes abrasivos ou escovas de arame para limpar o vidro da porta do forno ou outras superfícies. Estas podem riscar as superfícies sendo que isto poderá resultar em fracionamento da porta de vidro ou danos nas superfícies.
• Não utilize detergentes de vapor para limpar o eletrodoméstico.

⚠️ NOTA: Para evitar a possibilidade de choque elétrico, certifique-se de que desliga o eletrodoméstico antes de substituir a lâmpada.

⚠ CUIDADO: As partes acessíveis poderão ficar quentes quando cozinhar ou grelhar. Mantenha crianças afastadas do eletrodoméstico quando o mesmo estiver a ser utilizado.

• O seu eletrodoméstico é fabricado de acordo com todas as regulamentações e padrões locais e internacionais.
• Os trabalhos de manutenção e reparação só deverão ser realizados por técnicos de serviço autorizados. Os trabalhos de instalação e reparação que sejam realizados por técnicos não autorizados poderão ser perigosos. Não altere ou modifique, de forma alguma, as especificações do eletrodoméstico. Proteções de placa inadequadas poderão causar acidentes.
• Antes de conectar o seu eletrodoméstico, certifique-se de que as condições de distribuição local (natureza do gás e pressão do gás ou frequência e tensão da eletricidade) e os ajustes do eletrodoméstico são compatíveis. As especificações para este eletrodoméstico são identificadas na etiqueta.

⚠ CUIDADO: Este eletrodoméstico foi concebido apenas para cozinhar alimentos e serve apenas para uso doméstico. Não deverá ser utilizado para qualquer outro propósito ou em qualquer outra aplicação, como por exemplo, utilização não doméstica, em ambiente comercial ou para aquecer uma divisão.

• Não utilize as pegas da porta do forno para levantar ou mover o eletrodoméstico.
• Todas as medidas possíveis foram tomadas para assegurar a sua segurança. Uma vez que o vidro pode partir, deverá ser tido cuidado aquando da limpeza para evitar riscos. Evite bater ou danificar o vidro com acessórios.
• Certifique-se de que o cabo de alimentação não é preso ou danificado durante a instalação. Se o cabo elétrico estiver danificado, deverá ser substituído pelo fabricante, agente de serviço ou por pessoas qualificadas similares de modo a evitar perigos.
• Não deixe que crianças subam para a porta do forno ou se sentem na mesma enquanto esta estiver aberta.
• Deve manter as crianças e os animais afastados deste aparelho.

1.2. Avisos de instalação

• Não manuseie o eletrodoméstico antes de o mesmo estar totalmente instalado.
• O eletrodoméstico deverá ser instalado por um técnico autorizado. O fabricante não é responsável por quaisquer danos que possam ter ocorrido devido de uma colocação e instalação ineficientes por parte de pessoas não autorizadas.
• Quando o eletrodoméstico for desembalado, certifique-se de que não foi danificado durante o transporte. Em caso de defeito, não utilize o eletrodoméstico e contacte um agente de serviço

qualificado imediatamente. O material utilizado no embalamento (nylon, agrafos, isopor, etc.) poderá ser perigoso para crianças e deverão ser imediatamente removidos e recolhidos.

• Proteja o seu eletrodoméstico da atmosfera. Não o exponha ao sol, à chuva, à neve, ao pó ou a humidade em excesso.
• Os materiais que rodeiam o eletrodoméstico (ou seja, armários) deverão conseguir suportar uma temperatura mínima de 100 °C.
• O aparelho não pode ser instalado atrás de uma porta decorativa para evitar sobreaquecimento.

1.3. Durante a Utilização

• Quando utilizar o seu forno pela primeira vez é provável que note um ligeiro odor. Isto é perfeitamente normal e causado pelos materiais de isolamento nos elementos do aquecedor. Sugerimos que, antes de utilizar o seu forno pela primeira vez, o deixe vazio e o coloque à temperatura máxima durante 45 minutos. Certifique-se de que o ambiente no qual o produto é instalado é bem ventilado.
• Tome cuidado quando abrir a porta do forno durante ou após a cozedura. O vapor quente do forno poderá causar queimaduras.
• Não coloque materiais inflamáveis ou combustíveis em ou próximo do eletrodoméstico enquanto o mesmo estiver a funcionar.
• Utilize sempre luvas para remover e substituir a comida no forno.

Não deixe o fogão sozinho quando cozinhar m óleos líquidos ou sólidos. Os mesmos poderão gar fogo em condições de aquecimento extremas.

Nunca coloque água sobre as chamas que são causadas pelo óleo, ao invés disso, desligue o fogão

e cubra a panela com a tampa ou com um cobertor de incêndio.

• Se o produto não for utilizado durante um longo período de tempo, desligue o interruptor de controlo principal. Feche a válvula de gás quando eletrodomésticos a gás não estiverem a ser utilizados.
• Certifique-se de que os botões giratórios de controlo do eletrodoméstico estão sempre na posição “0” (stop) quando não estiver a ser utilizado.
• Os tabuleiros inclinam-se quando puxados para fora. Tome cuidado para não derramar ou deixar cair comida quente quando da remoção da mesma do forno.
• Não coloque nada na porta do forno quando a mesma estiver aberta. Isto poderá desequilibrar o forno ou danificar a porta.
• Não coloque itens inflamáveis ou pesados (por exemplo, nylon, saco de plástico, papel, pano, etc.) na gaveta. Isto inclui tachos e panelas com acessórios de plástico (por exemplo, pegas).
• Não pendure toalhas, panos de cozinha ou roupas no eletrodoméstico ou nas suas pegas.

1.4. Durante a Limpeza e Manutenção

• Certifique-se de que o seu eletrodoméstico está desligado da alimentação principal antes de realizar qualquer operação de limpeza ou manutenção.
• Não retire os botões giratórios de controlo para limpar o painel de controlo.
• Para manter a eficiência e a segurança do seu eletrodoméstico, recomendamos que utilize sempre peças suplentes originais e que contacte os agentes de serviço autorizados sempre que necessário.

Declaração de Conformidade CE

CE Declaramos que os nossos produtos cumprem com as Diretivas, Decisões e Regulamentações Europeias e com os requisitos listados nos padrões referenciados.

Este eletrodoméstico foi indicado para ser apenas utilizado para cozinhar em casa. Qualquer outra utilização (como por exemplo, aquecer uma divisão) é inadequada e perigosa.

As instruções operativas aplicam-se a vários modelos. Poderá notar diferenças entre estas instruções e o seu modelo.

Eliminação da sua máquina antiga

Este símbolo no produto ou na embalagem indica que este produto não poderá ser tratado como resíduo doméstico. Ao invés disso, deverá ser entregue no ponto de recolha adequado para a reciclagem de equipamento elétrico e eletrónico. Ao assegurar que este produto é eliminado corretamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e para a saúde humana que poderiam, de outra forma, ser causadas pelo manuseamento inadequado de resíduos deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, por favor, contacte a secretaria da sua cidade, o seu serviço de eliminação de resíduos domésticos ou o revendedor onde adquiriu este produto.

2. INSTALAÇÃO E PREPARAÇÃO PARA UTILIZAÇÃO

NOTA: Este eletrodoméstico deverá ser instalado por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais.

• A instalação incorreta poderá causas lesões ou danos, pelos quais o fabricante não assume qualquer responsabilidade e para os quais a garantia não será válida.
• Antes da instalação, certifique-se de que as condições de distribuição local (tensão elétrica e frequência) e os ajustes do eletrodoméstico são compatíveis. As condições de ajuste para este eletrodoméstico são identificadas na etiqueta.
• As leis, decretos, diretivas e padrões em vigor no país de utilização devem ser seguidos (regulamentações de segurança, reciclagem adequada de acordo com as regulamentações, etc.).

2.1. Instruções para o Instalador Instruções Gerais

- Após a remoção do material de embalamento do eletrodoméstico e seus acessórios, certifique-se de que o eletrodoméstico não está danificado. Se suspeitar de qualquer dano, não o

utilize e contacte, imediatamente uma pessoa de serviço autorizada ou técnico qualificado.

• Certifique-se de que não existem materiais inflamáveis ou combustíveis nas proximidades, como por exemplo, cortinas, óleo, roupas, etc. que possam pegar fogo.
• A bancada e a mobília circundante ao eletrodoméstico deverão ser fabricadas de materiais resistentes a temperaturas acima de 100 °C.
• O eletrodoméstico não deverá ser instalado diretamente por cima de uma máquina de lavar, frigorífico, congelador, máquina de lavar ou máquina de secar.

2.2. Instalação do Forno

Os eletrodomésticos são fornecidos com kits de instalação e podem ser instalados numa bancada com as dimensões adequadas. As dimensões da placa e a instalação do forno são as indicadas abaixo.

A (mm)	557	min./max. F (mm)	560/580
B (mm)	550	min. G (mm)	555
C (mm)	595	min. H/I (mm)	600/590
D (mm)	575	min. J/K (mm)	5/10
E (mm)	574

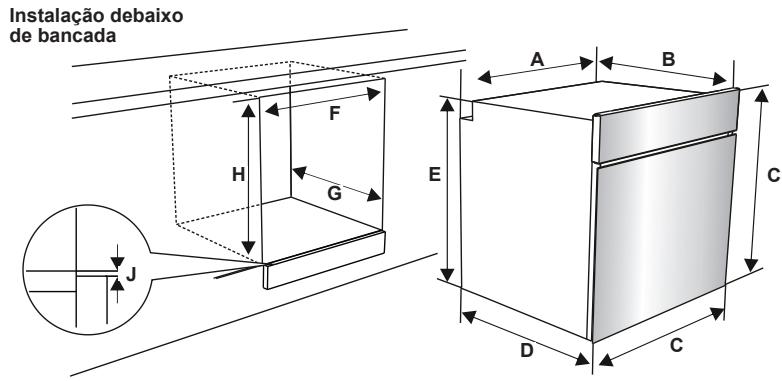

Instalação debaixo de bancada A B C D C E F G H J

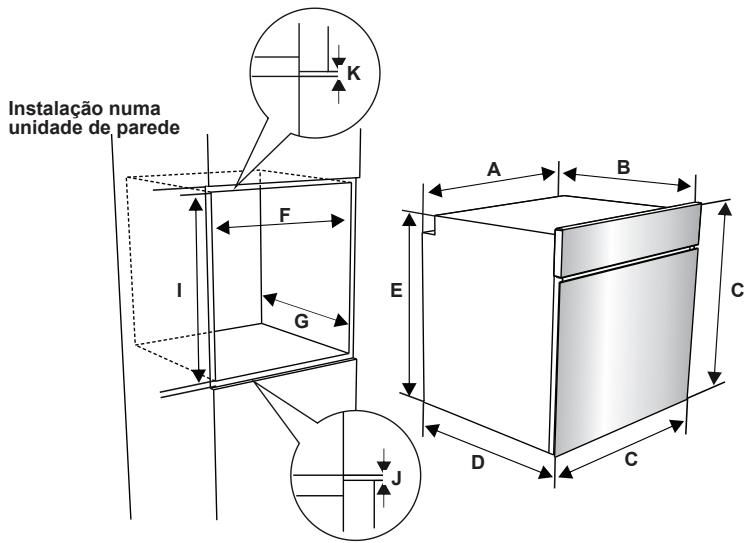

Instalação numa unidade de parede K F I G E A B C D C J

Após a realização das conexões elétricas, insira o forno no armário empurrando-o para a frente. Abra a porta do forno e insira 2 parafusos nos orifícios localizados na estrutura do forno. Enquanto a estrutura do produto toca na superfície de madeira do armário, aperte os parafusos.

2.3. Segurança e Ligação Elétrica

NOTA: A ligação elétrica deste

eletrodoméstico deverá ser realizada

por uma pessoa de serviço autorizada ou técnico qualificado, de acordo com as instruções neste guia e em conformidade com as regulamentações locais atuais.

NOTA: O ELETRODOMÉSTICO

DEVERÁ TER LIGAÇÃO A TERRA.

- Antes de conectar o eletrodoméstico à alimentação elétrica, a classificação de tensão do eletrodoméstico (indicada na placa de identificação do eletrodoméstico) deverá ser verificada quanto a correspondência com a tensão de alimentação elétrica disponível e a cablagem elétrica principal deverá

conseguir manusear a classificação de tensão do eletrodoméstico (também indicada na placa identificadora).

• Durante a instalação, certifique-se de que são utilizados cabos isolados. Uma ligação incorreta poderá danificar o seu eletrodoméstico. Se o cabo principal estiver danificado e necessitar de ser substituído, a substituição deverá ser realizada por pessoal qualificado.
• Não utilize adaptadores, tomadas múltiplas e / ou extensões.
• O cabo de alimentação deverá ser mantido afastado de partes quentes do eletrodoméstico e não deverá ser dobrado ou comprimido. Caso contrário, o cabo poderá ficar danificado, causando um curto circuito.
• Se o eletrodoméstico não estiver conectado à alimentação principal com uma tomada (com pelo menos um espaçamento de contacto de 3 mm), deverá ser utilizado um interruptor isolador multipolar de modo a cumprir com as regulamentações de segurança.
• O eletrodoméstico foi criada para uma tensão de alimentação de 220 - 240V \~ e 380 - 415V 3N\~. Se a sua alimentação for diferente, contacte uma pessoa de serviço autorizada ou um eletricista qualificado.
• O cabo elétrico (H05VV-F) deverá ter comprimento suficiente para ser

conectado ao eletrodoméstico, mesmo se o eletrodoméstico ficar em frente a este armário.

• Certifique-se de que todas as conexões estão bem apertadas.

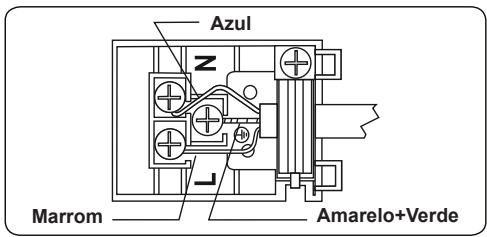

• Fixe o cabo de alimentação no grampo do cabo e depois feche a tampa.
• A conexão da caixa terminal é colocada na caixa terminal.

Azul Marrom Amarelo+Verde

3. CARACTERÍSTICAS DO PRODUTO

Importante: As especificações do produto variam e a aparência do seu eletrodoméstico poderá ser diferente daquilo que é indicado nas imagens abaixo.

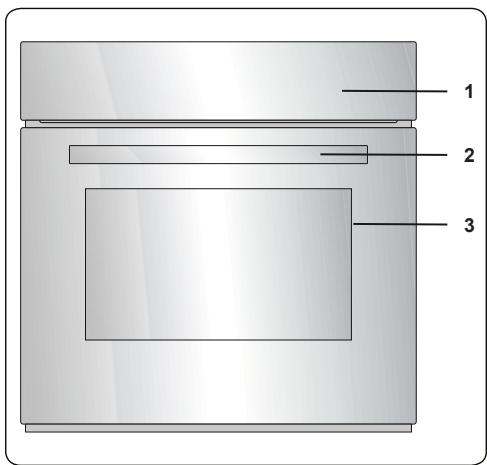

Lista de Componentes

1 2 3

1. Painel de Controlo
2. Pega da Porta do Forno
3. Porta do Forno

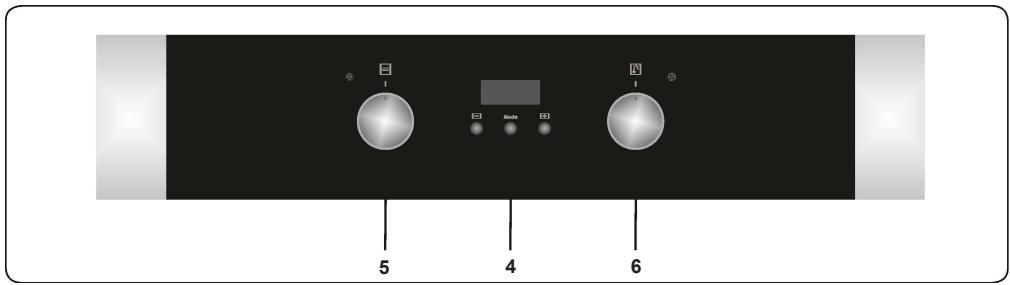

Painel de Controlo

5 4 6

1. Temporizador
2. Botão Giratório de Controlo de Função de Forno
3. Botão Giratório do Termóstato do Forno

4. UTILIZAÇÃO DO PRODUTO

4.1. Controlos do Forno

Botão Giratório de Controlo de Função de Forno

Rode o botão giratório até ao símbolo correspondente da função da cozedura desejada. Para detalhes das diferentes funções, consultar “Funções do Forno”.

Botão Giratório do Termóstato do Forno

Após selecionar a função de cozedura, rode este botão giratório até à temperatura desejada. A luz do termóstato do forno acender-se-á sempre que o termóstato estiver a funcionar para aquecer o forno ou manter a temperatura.

Funções do Forno

* As funções do seu forno poderão ser diferentes com base no modelo do seu produto.

Luz do Forno: Apenas a luz do forno irá acender. Irá permanecer ligado durante a função de cozedura.

Função de Descongelamento: As luzes de aviso do forno acender-se-ão e a ventoinha irá começar a funcionar. Para utilizar a função de descongelamento, coloque os seus alimentos cozinhados no forno numa prateleira colocada na terceira ranhura a partir do fundo. Recomenda-se que coloque um tabuleiro de forno debaixo dos alimentos a descongelar devido ao gelo que derrete. Esta função não irá cozinhar ou cozer os seus alimentos, só ajudará a descongelá-los.

Função de Cozinhar Estática: O termóstato do forno e as luzes de aviso acender-se-ão e os elementos de aquecimento inferior e superior irão começar a funcionar. A função de cozinhar estática emite calor, assegurando um cozinhar adequado dos alimentos. Isto é ideal para fazer bolos, massa, lasanha e pizza. O pré-aquecimento do forno durante 10 minutos é recomendado e é o adequado para cozinhar em apenas uma prateleira de uma vez, nesta função.

Função da Ventoinha: O termóstato do forno e as luzes de aviso acender-se-ão e os elementos de aquecimento

superior e inferior e a ventoinha irão

começar a funcionar. Esta função é ótima para cozinhar bolos. O cozinhar é realizado pelos elementos de aquecimento superior e inferior dentro do forno e pela ventoinha, que proporciona circulação de ar, dando um ligeiro efeito grelhado à comida. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos. A ventoinha e a função de aquecimento inferior é ideal para cozinhar comida como por exemplo, pizza, mesmo num curto período de tempo. A ventoinha dispersa, de forma uniforme, o calor do forno, enquanto que o elemento de aquecimento inferior cozinha a comida.

Função da Ventoinha e de Aquecimento Inferior: O termóstato do forno e as luzes de aviso acender-se-ão

e o elemento de aquecimento inferior e a ventoinha irão começar a funcionar. Esta função é ideal para aquecer comida mesmo num curto espaço de tempo. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos.

Função de Frango Grelhado e Assado: O termóstato do forno e as luzes de aviso acender-se-ão e o elemento de aquecimento de grelha e o espeto irão começar a funcionar. Esta função é utilizada para grelhar e assar comida e para assar frango com o espeto de grelhar. Para grelhar, utilize as prateleiras superiores do forno. Esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Para assado frango, por favor, consulte a secção de acessórios. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos aquando da utilização desta função.

Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ada para 190 °C.

Função de Frango Grelhado e Assado Rápido: O termóstato do forno e as luzes de aviso acender-se-ão e a grelha, os elementos de aquecimento superior e o espeto irão começar a funcionar. Esta função é utilizada para grelhar rápido e para grelhar comida com uma área de superfície grande, como por exemplo, carne. Esta função é ótima para grelhar frango com

o espeto de grelhar. Para grelhar, utilize as prateleiras superiores do forno. Esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Para grelhar frango, por favor, consulte a secção de acessórios. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos aquando da utilização desta função.

Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ada para 190 °C.

Grelha Dupla - Função de Ventoinha e Assar Frango:

O termóstato do forno e as luzes de aviso acender-se-ão e a grelha, os elementos de aquecimento superiores, ventoinha e

o espeto irão começar a funcionar. Esta função é utilizada para grelhar rápido de alimentos espessos, para cozinhar alimentos com uma área de superfície grande e para assar frango com o espeto de assar. Os elementos de aquecimento superior da grelha irão funcionar juntamente com a ventoinha para assegurar um cozinhar uniforme. Para grelhar, utilize as prateleiras superiores do forno. Esfregue, ligeiramente, a grelha de arame com óleo para evitar que os alimentos peguem e coloque os mesmos no centro da grelha. Coloque sempre um tabuleiro debaixo dos alimentos para recolher quaisquer gotas de óleo ou gordura. Para grelhar frango, por favor, consulte a secção de acessórios. Recomenda-se que pré-aqueça o forno durante cerca de 10 minutos.

Nota: Quando grelhar, a porta do forno deverá estar fechada e a temperatura do forno deverá ser ada para 190 °C.

4.2. Utilização do Temporizador Digital

A 23:59 - Mode +

Descrição das funções
A	Cozedura automática
	Cozedura manual
→	Tempo de cozedura
→I	Hora de fim de cozedura
•	Ponto
♀	Contador de minutos
Mode	Função de modo
-	Diminuir temporizador
+	Aumentar temporizador
23 59	Mostrador do temporizador

Ajuste de hora

A hora deverá ser definida antes de começar a utilizar o forno. Após a conexão de potência, o símbolo “A” e “000” irão piscar no visor do ecrã.

0:00 - Mode +

1. Prima as teclas “+” e “-” simultaneamente. O símbolo irá surgir e o ponto no meio do ecrã irá começar a piscar.

1. Ajuste a hora enquanto o ponto está a piscar utilizando os botões “+” e “-”.

1. Após alguns segundos, o ponto irá parar de piscar e ficará aceso.

Ajuste de hora com aviso sonoro

A hora do aviso sonoro poderá ser definida para qualquer hora entre 0:00 e 23:59. A hora do aviso sonoro serve apenas para aviso. O forno não será ativado com esta função.

A 0:00 - Mode + =

1. Prima "MODE" (MODO). O símbolo irá começar a piscar e "000" será exibido.

A 23/769 - Mode +

1. Seleccione o período de tempo desejado utilizando as teclas “+” s “-” 🔒 enquanto está a piscar.

Quando o temporizador chegar a zero, irá soar um aviso sonoro e o símbolo 🐘 irá piscar no visor. Prima qualquer tecla para parar o aviso sonoro e o símbolo 🐘 irá desaparecer.

Esta função ajudará a cozinhar durante um período de tempo fixo. Um limite de tempo entre 0 e 10 horas poderá ser definido. Prepare os alimentos para cozinhar e coloque-os no forno.

1. Seleccione a função de cozinhar e a temperatura desejadas utilizando os botões giratórios.

A du r - Mode + +

1. Prima “MODE” (MODO) até ver “dur” e o símbolo ➔ no ecrã do visor. O símbolo “A” irá piscar.

1:20 - Mode +

1. Seleccione o período de tempo de cozedura desejado utilizando os botões “+” e “-”.

9:18' - Mode +

1. A hora atual irá reaparecer no ecrã e os símbolos “A”, e ·s·s_permanecerão acesos.

Quando o temporizador chegar a zero, o forno irá desligar e irá soar um alarme sonoro. Os símbolos “A” e irão piscar. Rode ambos os botões giratórios para a posição “0” e prima qualquer tecla no temporizador para parar o aviso sonoro. Os símbolos irão desaparecer e o temporizador irá voltar à função manual.

Esta põe o forno a trabalhar automaticamente para que a cozedura termine dentro do tempo indicado. Pode definir a hora final até 10 horas após a hora atual do dia. Prepare os alimentos para cozinhar e coloque-os no forno.

1. Seleccione a função de cozinhar e a temperatura desejadas utilizando os botões giratórios.

1. Prima “MODE” (MODO) até ver “end” (fim) e o símbolo ➔ no visor do ecrã. “A” e a hora atual do dia irão piscar.

12°30 - Mode +

1. Utilize os botões “+” e “-” para definir a hora de final desejada.

9:18 - Mode +

1. A hora atual irá reaparecer no ecrã e os símbolos “A”, ➔ e permanecerão acesos.

Quando o temporizador chegar a zero, o forno irá desligar e irá soar um alarme sonoro. O símbolo “A” e irão piscar. Rode ambos os botões giratórios para a posição “0” e prima qualquer tecla no temporizador para parar o som. O símbolo irá desaparecer e o temporizador irá voltar à função manual.

Programação totalmente automática

Esta função é utilizada para começar a cozinhar após um determinado período de tempo e para uma duração de tempo específica. Pode definir a hora final até 10 horas após a hora atual do dia. Prepare os alimentos para cozinhar e coloque-os no forno.

1. Seleccione a função de cozinhar e a temperatura desejadas utilizando os botões giratórios.

A du'r - Mode + +

1. Prima "MODE" (MODO) até ver "dur" e o símbolo => no ecrã. O símbolo "A" irá piscar.

1:20 - Mode +

1. Seleccione o período de tempo de cozedura desejado utilizando os botões “+” e “-”.

9:18' - Mode + +

1. A hora atual irá reaparecer no ecrã e os símbolos “A”, e ·s·s permanecerão acesos.

1. Prima “MODE” (MODO) até ver “end” (fim) e o símbolo no ecrã. Os símbolos “A” e irão piscar.

A 1230A - Mode +

1. Seleccione a hora de final desejada utilizando as teclas “+” e “-”.

23°59 - Mode +

1. Adicione o período de cozedura à hora atual do dia. Pode definir uma hora até 23 horas e 59 minutos depois disto.

9:18 - Mode +

1. A hora atual irá reaparecer no ecrã e os símbolos “A”, ➔ e ∥ permanecerão acesos.

O tempo operativo irá ser calculado e o forno irá arrancar automaticamente para que a cozedura termine na hora de término definida. Quando o temporizador chegar a zero, o forno irá desligar, irá soar um aviso sonoro e os símbolos “A” e irão piscar. Rode ambos os botões giratórios para a posição “0” e prima qualquer tecla para parar o som. O símbolo irá desaparecer e o temporizador irá voltar à função manual.

Ajuste de Som

Para ajustar o volume de som do aviso sonoro audível, enquanto é exibida a hora do dia atual, prima e mantenha premido o botão “-” durante 1 a 2 segundos até que seja emitido um sinal sonoro. Depois disto, sempre que o botão “-” é premido, irá

soar um sinal diferente. Existem três tipos diferentes de sinais sonoros. Seleccione o som desejado e não prima quaisquer outros botões. Após um curto período de tempo, o som selecionado será guardado.

AcessóriosRede de Arame para Tabuleiros Fundos

Certifique-se de que a rede de arame está bem colocada dentro de um tabuleiro fundo. Recomenda-se que utilize este acessório para grelhar bifes, almôndegas e alimentos similares.

O tabuleiro fundo é mais adequado para cozinhar guisados.

Coloque o tabuleiro em qualquer calha e empurre-o até ao final para se certificar de que está colocado corretamente.

1. Retire os parafusos dos grampos do espeto (b) e retire-os do espeto. Empurre o espeto através do frango, volte a colocar os grampos e coloque-os no frango. Aperte os parafusos.

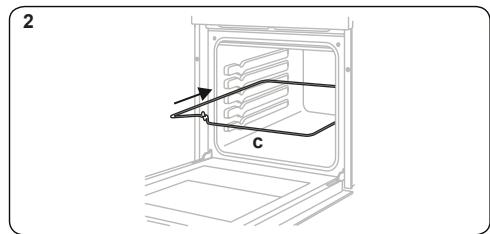

2. Encaixe a grelha do espeto (c) na calha adequada.

1 a b e b

2 C

1. Insira a ponta do espeto (a) no orifício de inserção do espeto (d).

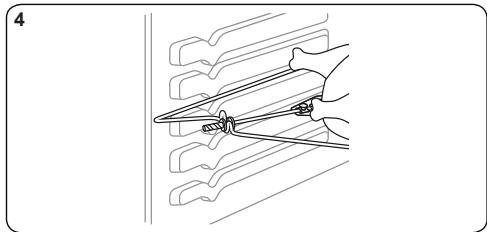

2. Encaixe o espeto na grelha de espeto, retire a pega e feche a porta do forno. A pega (e) só deverá ser colocada removendo o frango após o grelhado.

3 a c d

Importante: Certifique-se de que o forno não está a funcionar enquanto realiza estes passos. Coloque o defletor de aquecimento da grelha debaixo do painel de controlo se o seu forno não suportar o grelhar de porta fechada. Rede de Arame

A rede de arame deverá ser utilizada para grelhar ou para processar alimentos em recipientes que podem ir ao forno.

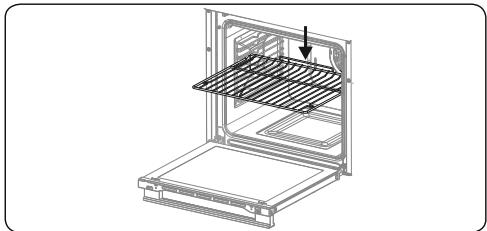

Coloque a grelha corretamente em qualquer suporte de prateleira correspondente na cavidade do forno e empurre-a até ao fim.

Em alguns casos, aquando da cozedura, poderá surgir condensação no vidro interior da porta do forno. Isto não é uma avaria do produto.

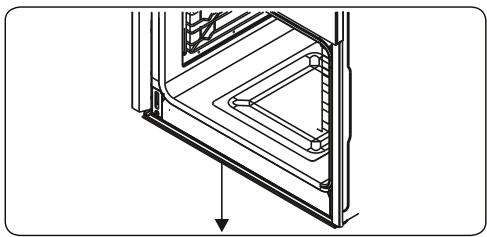

Abra a porta do forno para a posição de grelhar e deixe-a nessa posição durante 20 segundos.

A água irá cair para o coletor.

Refresque o forno e limpe o interior da porta com uma toalha seca. Este procedimento deverá ser realizado com regularidade.

5. LIMPEZA E MANUTENÇÃO

5.1. Limpeza

NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de realizar a limpeza.

Instruções Gerais

• Verifique se os materiais de limpeza são os adequados e recomendados pelo fabricante antes de os utilizar no seu eletrodoméstico.
• Utilize detergentes em creme ou líquidos que não contenham partículas. Não utilize cremes cáusticos (corrosivos), pós de limpeza abrasivos, palha de aço ou ferramentas rígidas uma vez que estas podem danificar as superfícies do fogão.

Não utilize detergentes que contenham partículas uma vez que estas poderão arranhar o vidro, as partes esmaltadas e/ou pintadas do seu eletrodoméstico.

- Se houver derrame de quaisquer líquidos, limpe-os imediatamente para evitar que as partes fiquem danificadas.

Não utilize detergentes de vapor para limpar qualquer parte do eletrodoméstico.

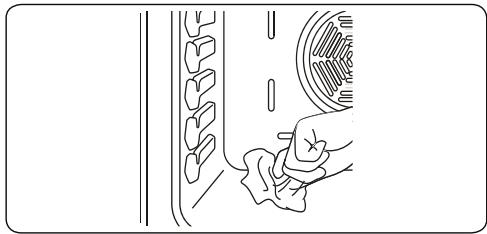

Limpar o Interior do Forno

• O interior dos fornos esmaltados é mais bem limpo quando o forno está quente.
• Limpe o forno com um pano suave embebido em água com sabão após cada utilização. Depois, limpe novamente o forno com um pano húmido e seque-o.
• Poderá necessitar de utilizar material de limpeza líquido ocasionalmente para limpar, na totalidade, o forno.

Os revestimentos catalíticos são instalados

dentro da cavidade do forno. São painéis com acabamento mate e cor leve nas laterais e/ou painel de acabamento mate na traseira do forno. Funcionando recolhendo quaisquer resíduos de gordura e óleo durante o cozinhar. Os revestimentos catalíticos são criados para terem uma vida útil de cerca de 300 horas.

O revestimento limpa-se automaticamente absorvendo gorduras e óleos e queimando-os até ficarem em cinzas que podem ser facilmente removidas da base do forno com um pano húmido. O revestimento deverá ser poroso para ser eficiente. O revestimento poderá perder a cor com a idade.

Se uma grande quantidade de gordura for derramada para o revestimento poderá reduzir a sua eficiência. Para ultrapassar este problema, defina a temperatura máxima do forno para cerca de 10 a 20 minutos. Após o forno ter arrefecido, limpe a base do forno.

A limpeza manual dos revestimentos catalíticos não é recomendada. Irão ocorrer danos se uma almofada de lã de aço impregnada em sabão ou quaisquer outros abrasivos são utilizados. Para além disso, não recomendamos a utilização de detergentes com aerossóis nos revestimentos. As paredes de um revestimento catalítico poderão tornar-se ineficazes devido ao excesso de gordura. O excesso de gordura pode ser removido com um pano suave ou esponja embebida em água quente e o ciclo de limpeza pode ser realizado tal como descrito acima.

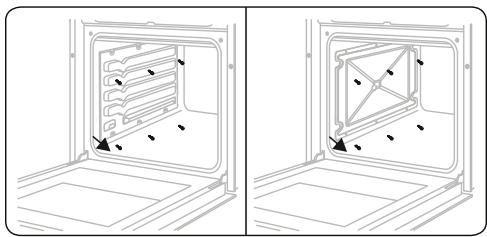

Remoção do Revestimento Catalítico

Para remover o revestimento catalítico, retire os parafusos que seguram cada painel catalítico ao forno.

• Limpe as partes de vidro do seu eletrodoméstico com regularidade.
• Utilize um detergente limpa-vidros para limpar o interior e o exterior das partes

de vidro. Depois, enxague e seque-as adequadamente com um pano seco.

Limpar as Partes em Aço Inoxidável (se disponíveis)

• Limpe as partes em aço inoxidável do seu eletrodoméstico com regularidade.
• Limpe as partes em aço inoxidável com um pano suave embebido em água. Depois, seque-as adequadamente com um pano seco.

Não limpe as partes em aço inoxidável enquanto ainda estão quentes da cozedura.

Não deixe vinagre, café, leite, sal, água, limão ou sumo de tomate em cima do aço inoxidável durante um longo período de tempo.

Remoção do Vidro Interior

Deve remover o vidro da porta do forno antes de limpeza, tal como indicado abaixo.

1. Empurre o vidro na direção de B e retire-o do suporte de localização (x). Puxe o vidro na direção de A.

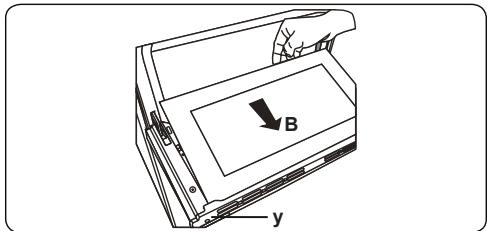

1. Empurre o vidro na direção e debaixo do suporte de localização (y) na direção de B.

B y

1. Coloque o vidro debaixo do suporte de localização (x) na direção de C.

Se a porta do forno for uma porta de forno de vidro triplo, a camada de vidro tripla pode ser removida da mesma forma que a segunda camada de vidro.

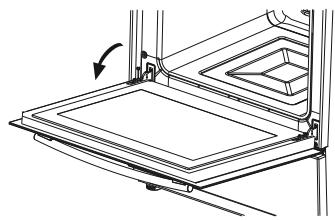

Remoção da Porta do Forno

Antes de limpeza o vidro da porta do forno, deverá remover a porta do forno, tal como indicado abaixo.

1. Abrir a porta do forno.

1. Abrir o suporte de selim (a) (com a ajuda de uma chave de fendas) até à posição final.

a

1. Fechar a porta até que atinja a posição de fecho total e retire a porta puxando-a na sua direção.

Remoção da Prateleira de Rede

Para remover a calha de rede, puxe a calha de rede tal como indicado na imagem. Após a libertar dos clipes (a), levante-a.

a

5.2. Manutenção

NOTA: A manutenção deste eletrodoméstico deverá ser realizada as por uma pessoa de serviço izada ou por um técnico qualificado.

Mudar a Lâmpada do Forno

NOTA: Desligue o eletrodoméstico e deixe que o mesmo arrefeça antes de ar o eletrodoméstico.

• Retire a lente do vidro e depois retire a lâmpada.
• Insira a nova lâmpada (resistente a 300 °C) para substituir a lâmpada que removeu (230 V, 15-25 Watt, Tipo E14).
• Substitua a lente do vidro e o seu forno está pronto a ser utilizado.

A lâmpada foi criada especificamente para ser utilizada em eletrodomésticos de cozinha. Não é adequada para nar uma divisão da casa.

6. RESOLUÇÃO DE PROBLEMAS E TRASPORTE

6.1. Resolução de problemas

Se ainda assim tiver um problema com o seu eletrodoméstico, após a verificação destes passos de resolução de problemas básicos, por favor, entre em contacto com a pessoa de serviço autorizada ou com um técnico qualificado.

Problema	Causa Possível	Solução
O forno não liga.	A alimentação elétrica está desligada.	Verifique se existe alimentação elétrica.Verifique ainda se outros eletrodomésticos da cozinha estão a funcionar.
Não há calor ou o forno não aquece.	O controlo de temperatura do forno está incorretamente definido.A porta do forno foi deixada aberta.	Verifique se o botão giratório de controlo de temperatura do forno está definido corretamente.
A luz do forno (se disponível) não funciona.	A lâmpada está avariada.A alimentação elétrica está desconectada ou desligada.	Substitua a lâmpada de acordo com as instruções indicadas.Certifique-se de que a alimentação elétrica está ligada à tomada na parede.
O cozinhar é uniforme dentro do forno.	As prateleiras do forno estão incorretamente posicionadas.	Verifique se estão as temperaturas recomendadas e as posições da prateleira são as recomendadas.Não abra, de forma frequente, a porta a menos que esteja a cozinhar algo que precise de ser virado. Se abrir a porta do forno com frequência, a temperatura interior será inferior e isto afetará os resultados do seu cozinhado.
Os botões do temporizador não podem ser premidos adequadamente.	Existe material estranho preso entre os botões do temporizador.Modelo tátil: existe humidade no painel de controlo.A função de bloqueio de tecla está definida.	Remova o material estranho e tente novamente.Remova a humidade e tente novamente.Verifique se a função de bloqueio de tecla está definida.
A ventoinha do forno (se disponível) é ruidosa.	As prateleiras do forno estão a vibrar.	Verifique se o forno está nivelado.Verifique se as prateleiras e qualquer material de cozedura não estão a vibrar ou em contacto com o painel traseiro do forno.

6.2. Transporte

Se necessitar de transportar o produto, utilize a embalagem do produto original e transporte-o utilizando a caixa original. Siga os sinais de transporte indicados na embalagem. Ponha fita-cola em todas as partes independentes do produto para evitar danos no produto durante o transporte.

Se não tiver a embalagem original, prepare uma caixa de transporte para que o eletrodoméstico, especialmente as superfícies exteriores do produto, fique protegido contra ameaças externas.

7. ESPECIFICAÇÕES TÉCNICAS

ALIMENTOS	TURBO			INFERIOR-SUPERIOR			VENTILADOR INFERIOR-SUPERIOR			GRELHADOR
	Posição do termóstato (°C)	Posição do suporte	Período de cozedura (min)	Posição do termóstato (°C)	Posição do suporte	Período de cozedura (min)	Posição do termóstato (°C)	Posição do suporte	Período de cozedura (min)	Posição do termóstato (°C)	Posição do suporte	Período de cozedura (min)
Bolos diversificados	170 - 190	1 - 2 - 3	35 - 45	170 - 190	1 - 2	35 - 45	170 - 190	1 - 2	25 - 35
Bolo	150 - 170	1 - 2 - 3	30 - 40	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Cookie	150 - 170	1 - 2 - 3	25 - 35	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Bolas de carne grelhadas										200	4	10 - 15
Alimentos em água	175 - 200	3	40 - 50	175 - 200	2	40 - 50	175 - 200	2	40 - 50
Frango				200	1 - 2	45 - 60	200	1 - 2	45 - 60	200	*	50 - 60
Costeleta										200	3 - 4	15 - 25
Bife										200	4	15 - 25
Bolo duas prateleiras	160 - 180	1 - 4	30 - 40
Pastéis duas prateleiras	170 - 190	1 - 4	35 - 45

* Cozinhado com espeto

Marca		DAEWOO
Modelo		KBE-V65CA
Tipo de forno		ELÉTRICO
Massa	kg	31,0
Índice de eficiência energética - convencional		103,6
Índice de eficiência energética - forçado com ventoinha		94,1
Classe de energia		A
Consumo energético (eletricidade) - convencional	kilowatt-hora/ciclo	0,87
Consumo energético (eletricidade) - forçado com ventoinha	kilowatt-hora/ciclo	0,79
Número de cavidades		1
Fonte de calor		ELÉTRICO
Volume	I	69
Este forno está em conformidade com a norma EN 60350-1
Conselhos para poupança de energiaForno- Cozinhe as refeições juntas, se possível.- Mantenha o tempo de pré-aquecimento breve.- Não tente prolongar o tempo de cozedura.- Não se esqueça de desligar o forno no fim da cozedura.- Não abra a porta do forno durante o período de cozedura.

Fabricante:
