Tipo de produto	Coifa de cozinha
Marca	CANDY
Modelo	CCT685/1X & CCT685X, CCT685/1W
Alimentação elétrica	230 V - 50 Hz
Classe elétrica	Classe II (sem aterramento)
Modo de funcionamento	Evacuação externa ou reciclagem (filtro de carvão)
Número de velocidades	3 velocidades
Iluminação	Lâmpadas halógenas ou incandescentes
Temporizador	Desligamento automático ajustável 15 min
Função Clean Air	Motor 10 min/h na velocidade 1
Indicador de saturação dos filtros	Piscar tecla A: filtro anti-gordura (2s) ou filtro de carvão (0,5s)
Filtro anti-gordura	Lavável na máquina de lavar louça, limpar a cada 2 meses no mínimo
Filtro de carvão ativado	Não lavável, substituir a cada 4 meses no máximo
Distância mínima de segurança	65 cm entre coifa e plano de cozimento
Pressão negativa máxima admitida	4 Pa (0,04 mbar)
Tipo de comandos	Táteis ou mecânicos conforme versão
Peso	Não especificado
Dimensões (L × P × A)	Não especificadas

Perguntas frequentes - CCT685/1X & CCT685X, CCT685/1W CANDY

Como limpar os filtros anti-gordura da coifa CANDY?

Os filtros anti-gordura devem ser lavados pelo menos a cada 2 meses, na máquina de lavar louça ou à mão com detergente neutro. A limpeza regular previne riscos de incêndio.

Quando é necessário substituir o filtro de carvão?

O filtro de carvão ativado não é lavável nem regenerável. Deve ser substituído a cada 4 meses, ou mais frequentemente em caso de uso intensivo.

O que fazer se a iluminação da coifa não funcionar mais?

Verifique primeiro a lâmpada: para halógenas, remova o vidro e substitua por uma lâmpada do mesmo tipo; para incandescentes, remova o filtro anti-gordura e troque a lâmpada. Use luvas para não tocar na lâmpada nua.

Como usar a função Clean Air?

Mantenha a tecla F pressionada por 2 segundos quando a coifa estiver ligada. O motor funciona 10 minutos por hora na 1ª velocidade. Os indicadores F e C piscam durante esses 10 minutos.

Como redefinir o indicador de saturação dos filtros?

Após limpar ou substituir os filtros, pressione a tecla A (iluminação) por 5 segundos até que o indicador pare de piscar.

Qual a distância mínima entre a coifa e o fogão?

A distância mínima entre a superfície de cozimento e a parte mais baixa da coifa deve ser de pelo menos 65 cm.

A coifa pode ser usada em modo de reciclagem?

Sim, ela pode funcionar em modo filtrante (reciclagem) ou aspirador (evacuação externa). No modo reciclagem, os filtros de carvão devem ser instalados.

O que fazer se a coifa não ligar?

Verifique se o plugue está bem inserido na tomada. Se o problema persistir, desligue o aparelho da tomada e contate o serviço de assistência técnica. Não tente reparar você mesmo.

Como saber o número de série da coifa?

O número de série (16 caracteres começando com 3) encontra-se na placa de identificação dentro do aparelho ou no certificado de garantia. É necessário para o serviço pós-venda.

Posso deixar a coifa ligada por muito tempo após o cozimento?

Recomenda-se deixar a coifa funcionar por 15 minutos após o fim do cozimento para eliminar odores. Não a utilize como iluminação geral prolongada.

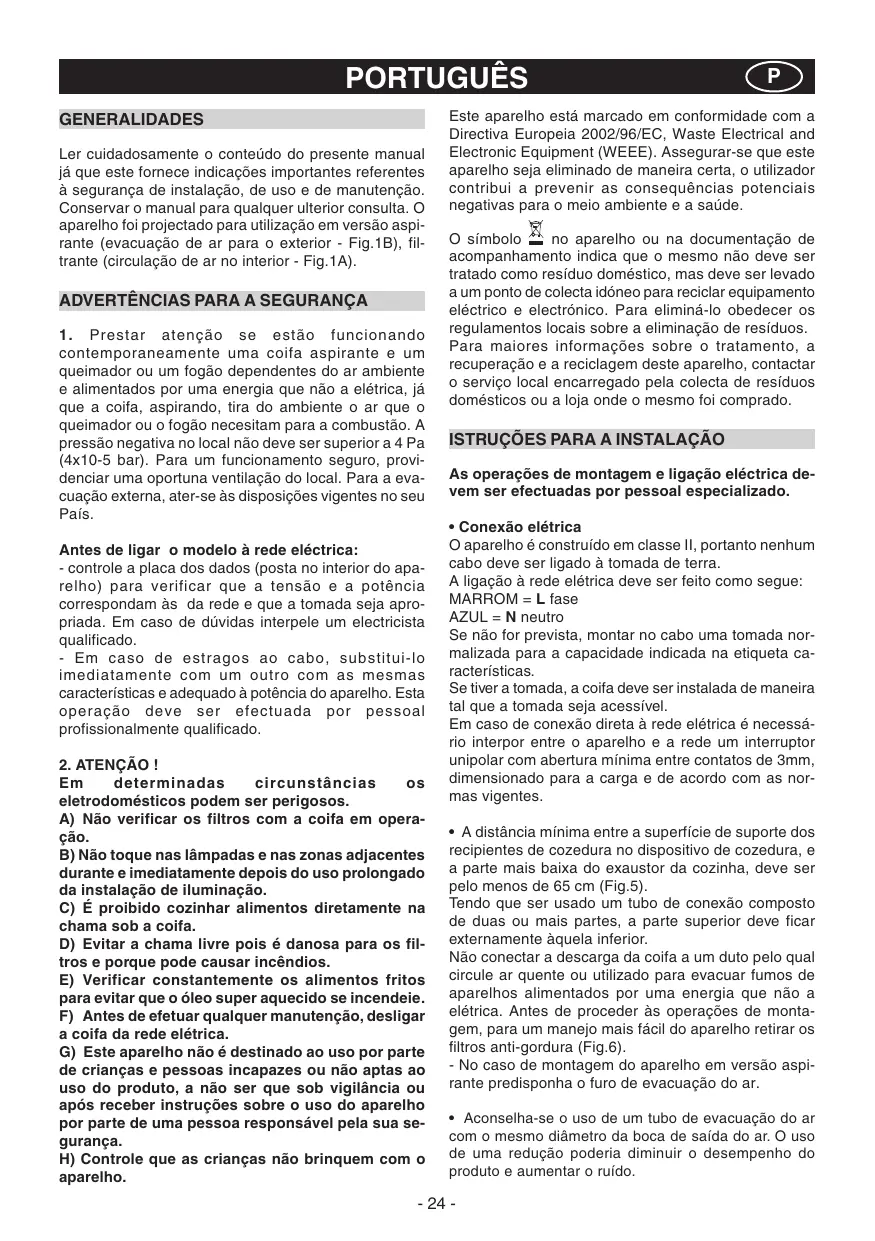

MANUAL DE UTILIZADOR CCT685/1X & CCT685X, CCT685/1W CANDY

Ler cuidadosamente o conteudo do presente manual ja que this fornece indicacoes importantes referentes a seguranca de instalacao, de uso e de manutenacao. Conservar o manual para qualquer ulterior consulta. O aparelho foietbjectado parautilização emversão aspirante (evacuação de ar para o exterior - Fig.1B), filtrante (circuldacao de ar no interior - Fig.1A).

ADVERTÉNCIAS PARA A SEGURANÇA

1. Prestar atençao se estáfuncionando contemporaneamenteuma coifa aspirante e um queimador ou um fogao dependentes do ar ambiente e alimentados por una energia que nao a elétrica, jaque a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogao necessitam para a combustao.A pressao negativa no local nao deve ser superior a 4 Pa (4x10-5 bar). Para um functiamento seguro, providenciarmumaopportuna ventilacao do local.Para a evacaçoana externa,ater-se as dispositions vigilentes no seu Pais.

• controle a placas dos dados (posta no interior do aparelho) para vericar que a tensao e a potencia correspondam as da rede e que a tomada sera apropriad. Em caso de duvidas interpele um electricista qualificado.

• Em caso de estragos ao cabo, substitui-lo imeditamente com um(other com as mesmas caracteristicas e adequado a potencia do aparelho.Esta operacao deve ser efectuada por pessoal professionalmente qualificado.

2. ATENÇAÑO!

Em determinadas circunstancias os eletrodomesticos poder ser perigosos.

A) Não verificar os filtros com a coifa em operação.
B) Não toque nas lâmpadas e nas zonasAdjacentes durante e imeditamente deposito do uso prolongado da instalação de iluminação.
C) É proibido cozinhoar alimentos diretamente na chama sob a coifa.
D) Evitar a chama livre puis é danosa para os filtres e porque pode causar incéndios.
E) Verificar constanmente os alimentos fritos para fazer que o oleo super aquecido se incendeie.
F) Antes de efetuar qualquer manutencao, desligar a coifa da rede eltrica.
G) Este aparelho não é destinado ao uso por parte decriças e pessoas incapazes ou não aptas ao uso do produits, a não ser que sob vigilência ou antes receber instruções sobre o uso do aparelho por parte de uma pessoa responsavel pela sua segurarça.
H) Controle que as crianças nao brinquem com o aparelho.

Este aparecido está marcado em conformidade com a Directa Europeia 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assegurar-se que este aparecido sera eliminado de maneira certa, o utilizador contribui a prevenir as consequências potenciais negativas para o meio ambiente e a saude.

O*simbolo no aparecido ou na documentação de accompaniesamento indica que o mesmo não deve ser tratado como residuo dométrico, mas deve ser levado a um punto de colecta idoneo para recicular equipamento eletrico e electrónico. Para eliminá-lo obedecer os regulamentos locais sobre a eliminação de residuos. Para maioras informações sobre o tratamento, a recuperação e a recicagem de este aparecido, contactar o service local encarregada pela colecta de residuos domesticos ou a loja onde o mesmo foi comprado.

ISTRUÇões PARA A INSTALAÇÃO

As operações de montagem e ligação eletrica vem ser efectuadas por pessoal especializzato.

- Conexão eletrica

O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra.

A ligaçao à rede elétrica deve ser feito como segue:

MARROM = Lfase

AZUL = N neutro

Se não for prevista, montar no cabo uma tomada normalizada para a capacidade indicada na etiqueta caracteristicas.

Se tiver a tomada, a coifa deve ser instalada de maneira tal que a tomada sera accesivel.

Em caso de conexão direta à rede electrica é necessário interpor entre o aparecido e a rede um interruptor unipolar com abertura minima entre contados de 3mm, dimensionado para a entrega e de acordo com as normas vigentes.

• A distancia minima entre a superficie de suporte dos recipientes de cozedura no dispositivo de cozedura, e a parte mais baixa do exaustor da cozinha, deve ser pelo menos de 65 cm (Fig.5).
  Tendo que ser uso um tubo de conexão composto de das ou mais partes, a parte superior deve ficar externamente àscula inferior.
  Não conectar a descarga da coifa a um duto pelo qual circule ar quente ou utilizes para evacuar fumos de aparelhos alimentados por uma energia que não a eletrica. Antes de proceder às operações de montagem, para um manejo mais fácil do aparelho retirar os filtros anti-gordura (Fig.6).
• No caso de montagem do aparecido em versão aspi-rante predisponha o furo de evacuaçao do ar.
• Aconselha-se o uso de um tubo de evacuaçao do ar com o mesmo diametro da Boca de saida do ar. O uso de uma reducao poderia diminuiro o desempenho do produits e augmentar o ruido.

- FIXAZAO NA PAREDE

Efectuar os furos A respeitando as cotas indicadas (Fig.2). Fixar o aparelho a parede e alinha-lo na posicao horizontal com os prumos. Consequida a regulação fixar a campanula definitamente mediana os 2 parafusos A (Fig.4). Para as varias montagens utilizear parafusos e buchas de expansao adequadas ao tipo de parede (ex. cimento armado, gesso cartonado, etc). No caso de os parafusos e as buchas serem fornecidos com o produits, asseguar-se que são adequados para o tipo de parede em que vai ser fixada a campanula.

- FIXAZAO DAS JUNÇOES TELESCOPICAS DECO-RATIVÁS - VERSÃO ASPIRANTE

Preparar a alimentação eletrica dentro do espoço previsto para a fixação decorativa. - Caso ovos aparecido for instalado na versão aspirante, realizar o furo de evaciação do ar. Regular o comprimento do estribro de apoio da junção superior (Fig.3). Em seguida, fixá à tecto de modo a ficar em simetria com a campanha mediante os parafusos A (Fig.3) e respeitando a distência ao tecto indica na Fig.2. Ligar, mediante um tubo de unição, a junção C ao furo de evaciação de ar (Fig.4).

Introduzir a junção superior no interior da junção inferior o apoiar sobre o casco

Deslizar a junção superior até ao estribo e fixá-la mediente os parafusos B (Fig.3).

Retirar os filtros de carvão ja predispostos no aparelho, girando-os no sentido anti-horário de 90^ (Fig. 7).

- VERSão FILTRANTE

Instalar a campanula e as das junções como indicado no parágrafo relativo à montagem da campanula na versão aspirante.

Os filtros de carvala ja está predispostos no aparelho.

USO E MANUTENÇA O

• É recomendável colocar o aparelho a funciona antes de proceder com a cozedura deMASTER. É recomendável deixar o aparelho 15 horas a funciona, depuis de ter terminado a cozedura dos alimentos, para descarregar inteiramente o ar impuro.

O bom funciona do exaustor depende de uma corecta e constante manutençao; uma atencao especial deve ser dedicao ao filtro anti-gordura e ao filtro de carvao activado.

• O filtro anti-gordura tem a função de reter as particulas gordurosas suspensas no ar, portanto está sujeito à obstruir-se antes algo tempo, conforme o uso que se faz do aparelho.

• Para prevenir o perigo de eventuais incéndios, no máximo a cada 2 meses é necessário lavar os filtros anti-gordura, para os quais é possível utiliser también a boaquina de lavar louça.

• Após algumas lavagens, podem verficar-se alterações da cor. Este fato não está direito a reclamações para a eventual substituição dosleasedmos.

No caso de não cumprimento das instruções de substituição e lavagem, pode-se verficar o perigo de inc缘分 dos filtros anti-gordura.

• Os filtros de carvão aktivado servem para depurar

o ar que sera reintroduzido no ambiente. Os filtros de carvão aktivado não são laváveis ou regeneráveis edeerão ser substituidos no maior a cada quatre mezes. A sutação do carvão activado depende do uso mais ou menos prolongado do aparelho, do tipo de cozinha e da regularidade com a que é efectuada a limpeza do filtrlo anti-gordura.

• Limpar frequentlymente o exaustor, tanto internamente quando externamente, using um pano humedecido com alcool desnaturado ou detergentes liquidos neutros e não abrasivos.
• O Sistema de iluminação foi projectado para o uso durante a cozedura e não para um uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui sensivelmente a duração média das lâmpadas.
  COMANDOS: (FIG.8) LUMINOSOS a symbologia é indicada a seguir:

A = botão ILUMINACAO

B = botão OFF

C = botão PRIMEIRA VELOCIDADE

D = botão SEGUNDA VELOCIDADE

E = botão TERCEIRA VELOCIDADE

F = botao TIMER PARADA AUTOMATICA 15 Minutes

• Pressionar a tecla F por 2 segundos (com o exaustor desligado) e ativa-se a funcao "clean air".Esta funcao liga o motor por 10 minutos a cada hora na primeira velocidade. quando inicialmente"Atvada esta funcao, inicia-se o motor na primera velocidade com uma duracao de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se desliga e o led da tecla F permanece aceso com a sua luz fixa ate que, deposis de 50 minutos, o motor liga-se na primeira velocidade e os leds F e C recomecam a piscar por 10 minutos e assim successivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imeditamente ao seu funcaoamento normal (por example: se pressiono a tecla D desativa-se a funcao "clean air" e o motor travahta em sua segunda velocidade; pressionando a tecla B a funcao desativa-se).

• Saturação dos filtros anti-gordura carvão activo:

• Quando a tecla A piscar com uma frequência de 2 seg. os filtros anti-gorduradeero ser lavados.
• Quando a tecla A piscar com uma frequência de 0,5 seg. os filtros carvão deterao ser substituidos.

Uma vez colocado o bajo limpo delve-se restabelecera memória electrónica, correngando na tecla A por aproximamente 5 segundos ante o indicator luminoso apagar-se.

COMANDOS: (FIG.9) MECÁNICOS a simbologia é indicada a seguir:

A = botão ILUMINACAO
B=botao OFF
C = botão PRIMEIRA VELOCIDADE
D = botão SEGUNDA VELOCIDADE
E = botão TERCEIRA VELOCIDADE
G= luz MOTOR EM FUNCIONAMENTO

COMANDOS: (Fig.10) SLIDER a simbologia é indicaça a seguir:
A = Interruptor de luz
A1 = tecla Off
A2 = tecla On
C = Controle de velocidade
C1 = tecla Off
C2 = tecla PRIMEIRA VELOCIDADE
C3 = tecla SEGUNDA VELOCIDADE
C4 = tecla TERCEIRA VELOCIDADE

• Substituição das lampadas de halogeneo (Fig.11).

Para substituir as lampadas de halogeneo B tire o vidro C fazendo forcas nas especialicas espessuras.

Substitua com lâmpadas do mesmo tipo.

Atença: não toque a lampada directamente com as mês.

• Substituição das lampadas de incandescência (Fig.12).

Para substituir a lampada de incandescencia, retirar os filtros anti-gordura como descripto na Fig. 6 e remove a lampada.

Substitua com una lámpada do mesmo tipo (Fig. 12).

SERVICO DE ASSISTÊNCIA AOS CLIENTES

Antes de chamar o service de assistencia的技术ica.

Se o produit não funciona, aconselhamos:

• verificar a correcta introducao da ficha na tomada de corrente.

Casão não se consiga identificar a causa do mau functionality: desligar o aparecido, não efetuar alterações no mesmo e chamar o Servço de Assistência Tecnica.

NUMERO DE IDENTIFICacao DO PRODUCTO. Onde se encontra?

É importante comunicar ao Servço de Assistência Tecnica a sigla do produits e o número de identificacao (16 caracteres que mecem com o valor 3) que se encontrar no certificado de garantia ou na placá de identificacao colocada no interior do aparelho.
