PS50C490B3W - Televisor SAMSUNG - Manual de utilização gratuito

Tipo de produto	Televisor de tela de plasma
Marca	Samsung
Modelo	PS50C490B3W
Tamanho da tela	50 polegadas (127 cm)
Resolução de exibição	1360 x 768 pixels
Dimensões (sem base)	1202,5 x 69,5 x 720,5 mm
Dimensões (com base)	1202,5 x 302,8 x 720,2 mm
Peso (sem base)	23,5 kg
Peso (com base)	25,5 kg
Conectividade	HDMI (x3), Componente, Scart, PC (D-Sub), USB, Péritel, Saída de áudio óptica
Sistema de TV	Analógico PAL/SECAM/NTSC, Digital DVB-T/DVB-C
Som	2 x 10W, SRS TruSurround HD, SRS TruDialog
Principais funções	Media Play (USB), 3D, Anynet+ (HDMI-CEC), PIP, Temporizador, Bloqueio parental
Eco-energia	Modo Eco, Sensor Eco, Espera se nenhum sinal
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos químicos.
Segurança	Suporte de parede recomendado, evitar quedas, não tocar a parte superior quente
Peças de reposição e reparabilidade	Consultar o serviço de atendimento ao cliente Samsung para peças originais. Utilizar parafusos VESA M8 para fixação na parede.
Informações gerais	Fabricado sob licença Dolby. Software livre incluso. Temperatura de operação 10°C a 40°C.

Perguntas frequentes - PS50C490B3W SAMSUNG

Como evitar queimaduras de tela (retenção) no meu televisor de plasma Samsung?

Evite exibir imagens fixas (jogos, logotipos) por mais de duas horas. Reduza o contraste e o brilho. Use a função Proteção contra queimadura de tela no menu Imagem. Em caso de retenção, ative Rolagem no mesmo menu por cerca de uma hora.

O controle remoto não funciona, o que fazer?

Verifique a polaridade das pilhas (AAA). Aponte o controle remoto para o sensor, a 1,5 a 1,8 m. Limpe a lente. Evite luzes fluorescentes intensas. Se o problema persistir, teste com os botões do televisor.

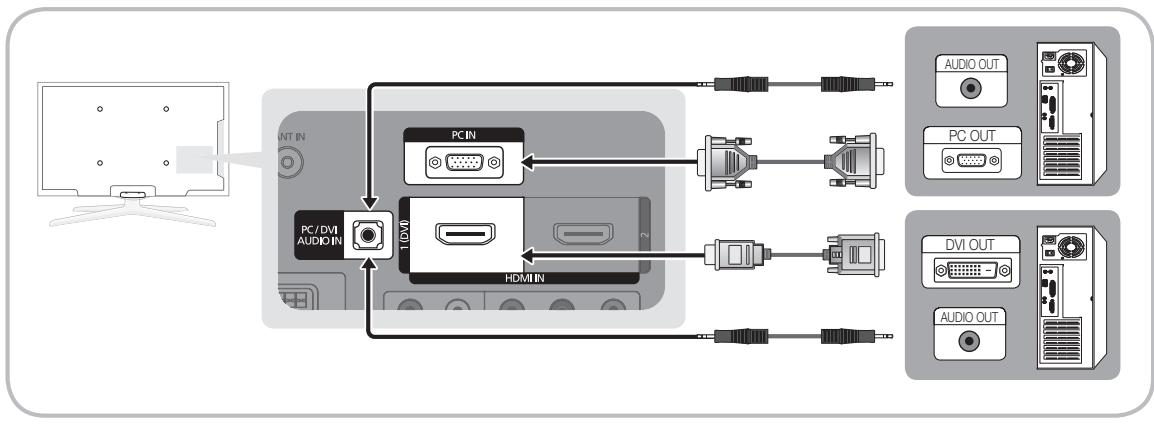

Como conectar um computador ao televisor PS50C490B3W?

Use um cabo HDMI (porta HDMI IN 1(DVI)) ou um cabo D-Sub (PC IN) com um cabo de áudio separado (PC/DVI AUDIO IN). A resolução ideal é 1360 x 768 a 60 Hz. Defina a fonte como PC no menu Entrada.

Por que não tenho som com minha conexão HDMI?

Certifique-se de que o dispositivo de origem é compatível com HDMI 1.3 ou superior. Verifique se o cabo HDMI é certificado. Se você usar um adaptador DVI-HDMI, o som não passa pelo HDMI; use a tomada PC/DVI AUDIO IN.

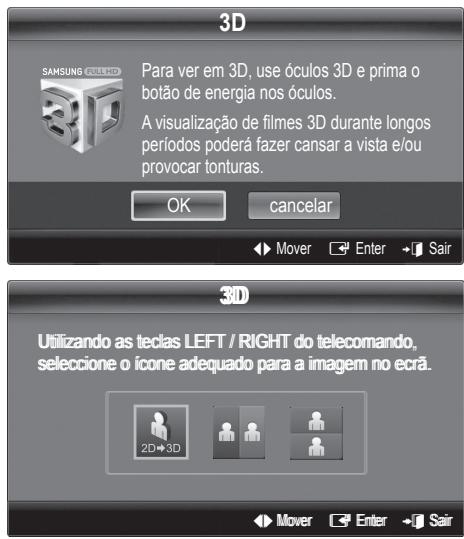

Como assistir televisão em 3D?

Você precisa comprar óculos 3D ativos Samsung (modelos SSG-2100AB, SSG-2200AR ou SSG-2200KR). Ligue os óculos, depois pressione o botão 3D no controle remoto. Selecione o modo 3D adequado à fonte (ex: Lado a lado). Distância de visualização: pelo menos 3 vezes a altura da tela.

O televisor emite um zumbido, é normal?

Sim, um leve zumbido é normal para telas de plasma. É causado pelas cargas elétricas. Se o ruído for forte, reduza o brilho ou afaste o televisor da parede. Verifique também os cabos de conexão.

Como redefinir o código PIN se eu o esqueci?

Desligue o televisor com o botão POWER. Pressione no controle remoto na ordem: MUTE → 8 → 2 → 4 → POWER (ligar). O código PIN é redefinido para 0-0-0-0.

Posso usar um disco rígido externo USB com Media Play?

Sim, desde que esteja no formato FAT16, FAT32 ou NTFS. Conecte-o à porta USB. Media Play lê fotos, músicas e vídeos. Atenção: discos que necessitam de mais de 500 mA podem não ser reconhecidos. Faça backup dos seus dados antes de usar.

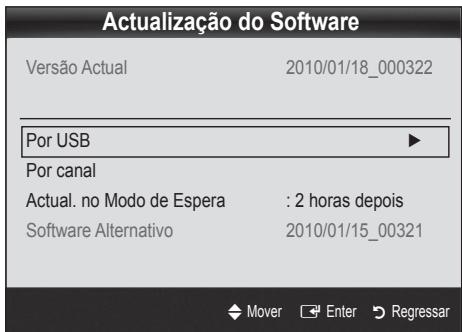

Como fazer uma atualização de software?

Você pode atualizar via um pendrive: baixe o arquivo do www.samsung.com, coloque-o em um pendrive, insira-o na porta USB, vá em Suporte → Atualização de software → USB. Você também pode usar a transmissão (Canal) se disponível.

O televisor desliga sozinho após alguns minutos, por quê?

Verifique o temporizador de espera (Configuração → Hora → Espera) e defina-o como Desligado. Se o problema persistir, verifique a função Espera se nenhum sinal no menu Imagem. Certifique-se de que o cabo de alimentação está bem conectado.

MANUAL DE UTILIZADOR PS50C490B3W SAMSUNG

Trasferim. elenco canali

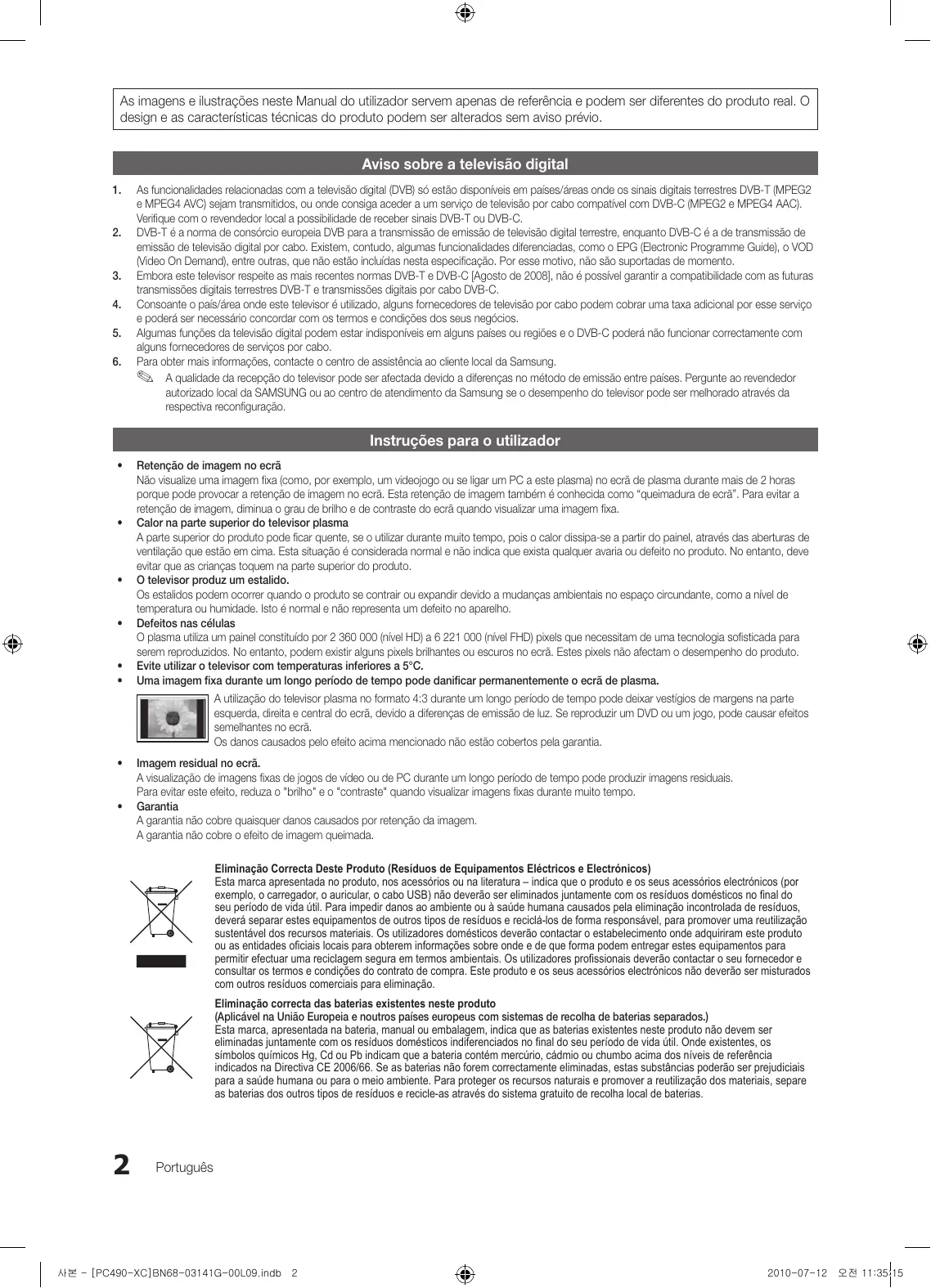

As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio.

Aviso sobre a televisão digital

1. As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C.
2. DVB-T é a norma de consórcio europeia DVB para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é a de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electronic Programme Guide), o VOD (Video On Demand), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento.
3. Embora este televisor respeite as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C.
4. Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esse serviço e poderá ser necessário concordar com os termos e condições dos seus negócios.
5. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo.
6. Para obter mais informações, contacte o centro de assistência ao cliente local da Samsung.

A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Pergunte ao revendedor autorizado local da SAMSUNG ou ao centro de atendimento da Samsung se o desempenho do televisor pode ser melhorado através da respectiva reconfiguração.

Instruções para o utilizador

• Retenção de imagem no ecrã
  Não visualize uma imagem fixa (como, por exemplo, um videojogo ou se ligar um PC a este plasma) no ecrã de plasma durante mais de 2 horas porque pode provocar a retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como “queimadura de ecrã”. Para evitar a retenção de imagem, diminua o grau de brilho e de contraste do ecrã quando visualizar uma imagem fixa.
  • Calor na parte superior do televisor plasma
  A parte superior do produto pode ficar quente, se o utilizar durante muito tempo, pois o calor dissipa-se a partir do painel, através das aberturas de ventilação que estão em cima. Esta situação é considerada normal e não indica que exista qualquer avaria ou defeito no produto. No entanto, deve evitar que as crianças toquem na parte superior do produto.
  • O televisor produz um estalido.
  Os estalidos podem ocorrer quando o produto se contrair ou expandir devido a mudanças ambientais no espaço circundante, como a nível de temperatura ou humidade. Isto é normal e não representa um defeito no aparelho.
• Defeitos nas células
  O plasma utiliza um painel constituído por 2 360 000 (nível HD) a 6 221 000 (nível FHD) pixels que necessitam de uma tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.
• Evite utilizar o televisor com temperaturas inferiores a 5°C.
• Uma imagem fixa durante um longo período de tempo pode danificar permanentemente o ecrã de plasma.

A utilização do televisor plasma no formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte esquerda, direita e central do ecrã, devido a diferenças de emissão de luz. Se reproduzir um DVD ou um jogo, pode causar efeitos semelhantes no ecrã.

Os danos causados pelo efeito acima mencionado não estão cobertos pela garantia.

- Imagem residual no ecrã.

A visualização de imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens residuais.

Para evitar este efeito, reduza o "brilho" e o "contraste" quando visualizar imagens fixas durante muito tempo.

- Garantia

A garantia não cobre quaisquer danos causados por retenção da imagem.

A garantia não cobre o efeito de imagem queimada.

Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Eliminação correcta das baterias existentes neste produto

(Aplicável na União Europeia e noutros países europeus com sistemas de recolha de baterias separados.)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente. Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Introdução

4

4 Acessórios
5 Apresentação do painel de controlo
6 Apresentação do telecomando
7 Ligação a uma antena
7 Plug & Play (Configuração inicial)

Ligações

8

8 Ligação a um dispositivo AV
9 Ligação a um dispositivo de áudio
10 Alteração da fonte de entrada

Funcionalidades básicas

10

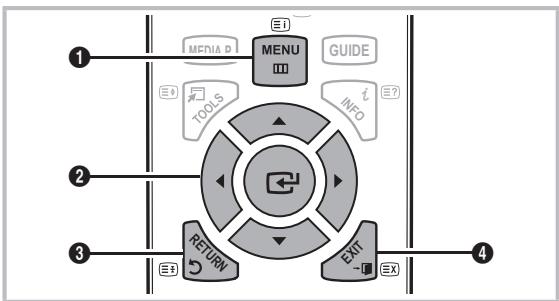

10 Como percorrer os menus
11 Utilização do botão INFO (Guia actual e seguinte)

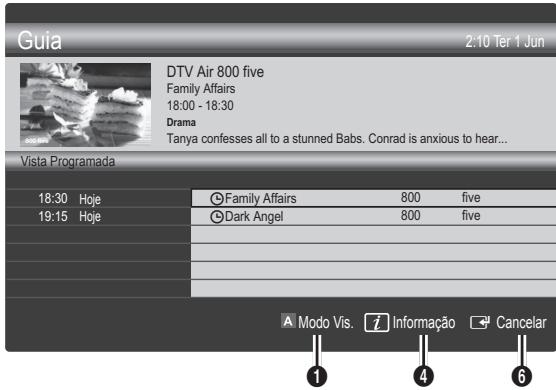

11 Planeamento de visualizações
12 Menu Canal

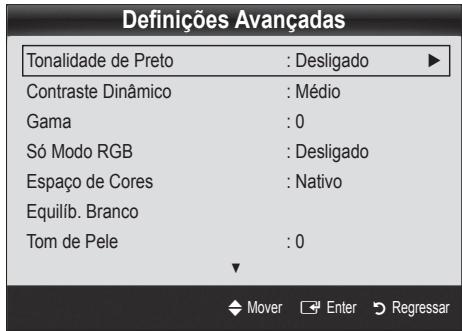

14 Menu Imagem
19 Menu Som
21 Menu Configurar
23 Menu Assistência

Funcionalidades avançadas

25

25 Ligação a um PC
26 Media Play
32 Anynet+

Outras informações

35

35 Funcionalidade de teletexto de canais analógicos
36 Instalação do suporte de montagem na parede
37 Fixação do televisor à parede
38 Resolução de Problemas
41 Especificações
42 Manutenção de um espaço de instalação seguro
43 Índice remissivo

Verifique o símbolo!

TOOLS

Esta função pode ser utilizada carregando no botão TOOLS do telecomando.

Nota

Indica informações adicionais.

Tecla rápida

Utilize este botão para saber como abrir o submenu relevante do OSD (on screen display).

Acessórios

Verifique se os seguintes acessórios estão incluídos no televisor plasma. Se faltar algum acessório, contacte o seu revendedor.
A cor e a forma dos itens podem variar consoante os modelos.
Os cabos não incluídos no conteúdo da embalagem podem ser adquiridos separadamente.

Ao instalar a base do suporte não insira os dedos na ranhura da base do televisor.

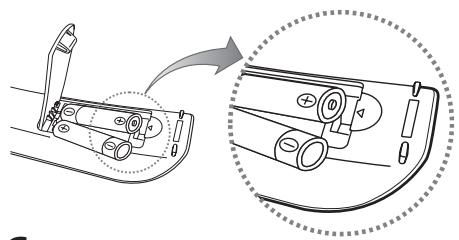

• Telecomando e pilhas (2 pilhas AAA)
- Manual do utilizador
- Cartão de garantia / Manual de segurança (não estão disponíveis em alguns locais)
- Pano de limpeza
- Cabo de alimentação
poníveis em alguns locais)

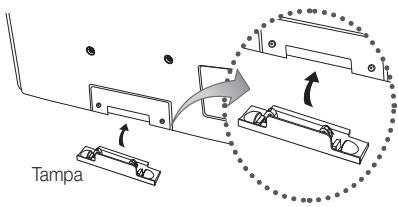

- Tampa

- Núcleo de ferrite (1EA) (consoante o país)

Consulte o manual fornecido em separado para instalar a base.

Núcleo de ferrite: Os núcleos de ferrite são utilizados para proteger os cabos de interferências. Quando ligar um cabo, abra o núcleo de ferrite e coloque-o à volta do cabo junto da ficha, como ilustrado na figura.

- Distância entre o núcleo de ferrite e uma extremidade do cabo introduzido no televisor

• A : menos de 50mm

• B : 100 \~ 150 mm (Apenas para a Suíça)

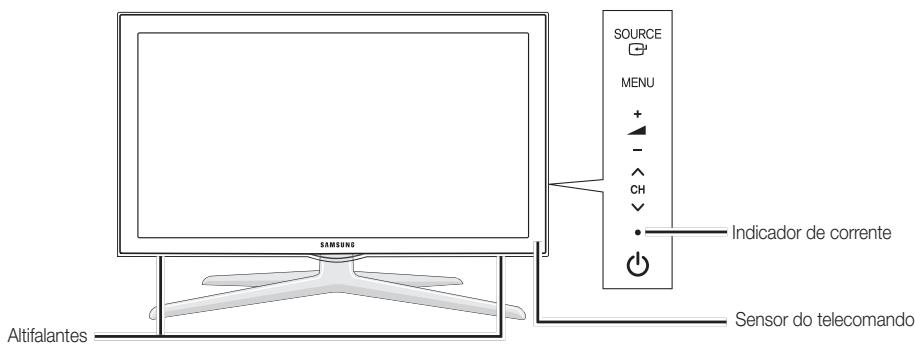

Apresentação do painel de controlo

A cor e a forma do produto podem variar consoante o modelo.

	SOURCE	Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTER do telecomando.
	MENU	Apresenta um menu no ecrã, o OSD (on screen display), das funcionalidades do seu televisor.
	-▲+	Regula o volume. No OSD, utilize os botões -▲+ tal como utiliza os botões ◀ e ▶ do telecomando.
	√CH^	Muda de canal. No OSD, utilize os botões √CH^ tal como utiliza os botões ▼ e ▲ do telecomando.
	Indicador de corrente	Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera.
	(Alimentação)	Liga ou desliga o televisor.
	Sensor do telecomando	Aponte o telecomando para este ponto no televisor.

Modo de espera

Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação.

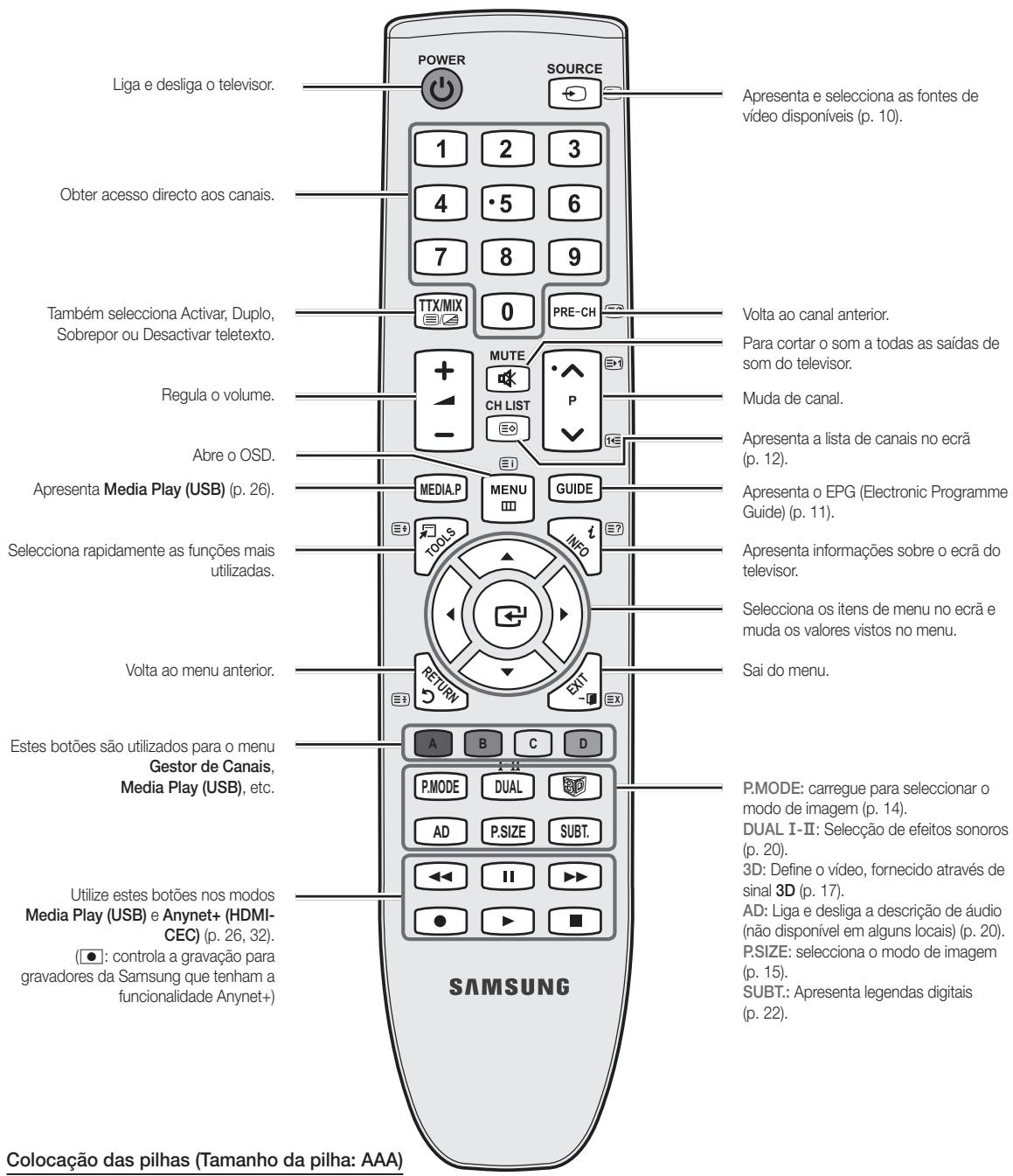

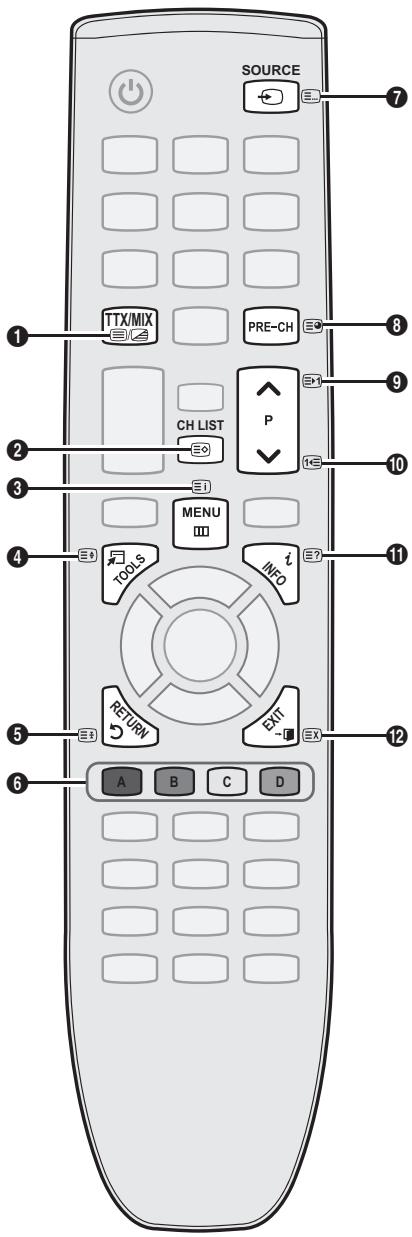

Apresentação do telecomando

• Utilize o telecomando a uma distância máxima de 7 metros do televisor.
• A incidência de luzes fortes pode afectar o desempenho do telecomando. Evite utilizar lâmpadas fluorescentes especiais ou luzes de néon nas imediações.
• A cor e a forma podem variar consoante o modelo.

Ligação a uma antena

Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática.

Predefinição: Ligar o cabo de alimentação e a antena.

O dispositivo PDP pode interfer com um rádio amador ou AM.

Plug & Play (Configuração inicial)

Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWER ⏻. A função Plug & Play só está disponível se a fonte de Introduzir estiver definida para TV.

Para regressar ao passo anterior, carregue no botão vermelho.

1	Seleção de um idioma	Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER. Seleccione o idioma pretendido para o OSD (On Screen Display - Indicações no ecrã).
2	Seleção deDemons. Loja ouUtil.Domés.	Carregue no botão ◀ ou ▶ e, em seguida, no botão ENTER. Seleccione o modoUtil.Domés.. O modoDemons.Lojadestina-se a locais de venda a retalho.Reponha as definições da unidade deDemons.LojaparaUtil.Domés(padrão): carregue no botão de volume do televisor. Quando vir o OSD de volume, carregue sem soltar no botãoMENUdurante 5 seg.
3	Seleção de um país	Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER. Seleccione o país pretendido. Se o país pretendido não existir no menu, seleccioneOutros.Depois de seleccionar o país no menuPaísalguns modelos permitem avançar para uma opção adicional para definir o pin.Quando introduz o número PIN, 0-0-0-0 não está disponível.
4	Seleção de uma antena	Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER. SeleccioneAntenaouCabo.
5	Seleção de um canal	Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTER. Seleccione a origem do canal que pretende memorizar. Se definir a origem da antena paraCabo, torna-se possível atribuir valores numéricos (frequências de canal) aos canais. Para mais informações, consulteCanal→Memor.Auto.(p. 12).Carregue no botão ENTERem qualquer altura para interromper o processo de memorização.
6	Definição deModo Relógio	DefinaModo Relógioautomática ou manualmente.Carregue no botão ▲ ou ▼ para seleccionarAuto.e, em seguida, carregue no botão ENTER.
7	Fuso Horário	Carregue no botão ▲ ou ▼ para seleccionar o fuso horário do local onde se encontra e, em seguida, carregue no botão ENTER( consoante o país).
8	Apresentação doGuia deLigação HD.	É apresentado o método de ligação que permite obter a melhor qualidade com o ecrã HD.
9	Desfrute do seu televisor.	Carregue no botão ENTER.

Se pretender repor esta funcionalidade...

Seleccione Configurar - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é "0-0-0-0". Se pretender alterar o número PIN, utilize a função Alterar PIN.

Ligação a um dispositivo AV

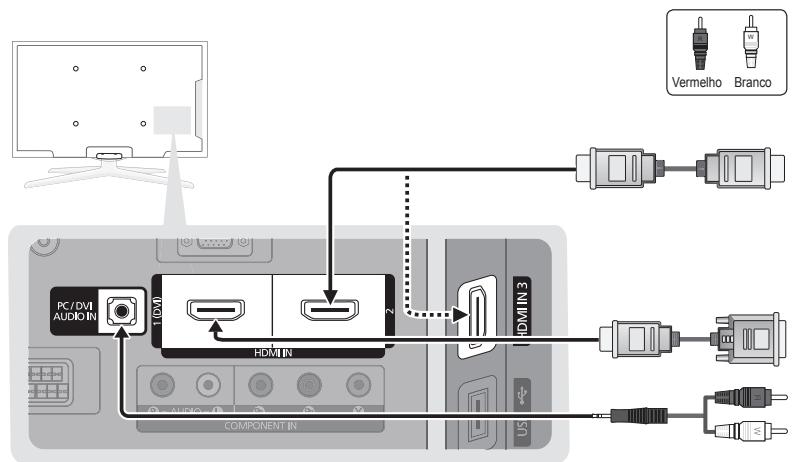

Com um cabo HDMI ou HDMI/DVI: ligação HD (até 720p/1080i)

Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-top box), caixa de televisão por cabo, receptor de satélite STB

HDMI IN 1(DVI), 2, 3, PC/DVI AUDIO IN

• Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). Em caso de ligação através de um cabo DVI, utilize um adaptador de cabo DVI a HDMI ou DVI-HDMI (DVI a HDMI) para uma ligação de vídeo e as tomadas PC/DVI AUDIO IN para áudio.
• Se ligar um dispositivo externo, como um leitor de DVD / leitor de Blu-ray / caixa de televisão por cabo / receptor de satélite STB que suporte versões HDMI anteriores à 1,3, o televisor pode não funcionar correctamente (por exemplo, pode não emitir imagem / pode não emitir som / imagens tremidas / cores estranhas).
• Se o televisor não emitir som após ligar um cabo HDMI, verifique a versão HDMI do dispositivo externo. Se suspeitar que a versão é anterior à 1,3, contacte o fornecedor do dispositivo para confirmar a versão HDMI e solicitar uma actualização.
• Recomenda-se que adquira um cabo HDMI certificado. se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido.

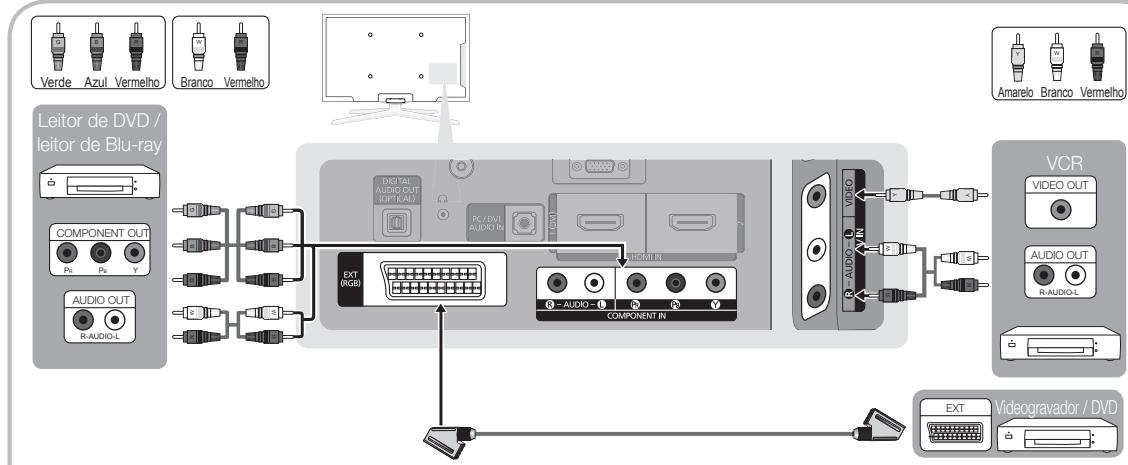

Com um cabo de componente (até 720p/1080i) ou de áudio/vídeo (apenas 480i) e um cabo Scart

Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo, receptor de satélite STB, videogravador

No modo Ext., DTV Out só suporta áudio e vídeo MPEG SD.

Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da ligação A/V).

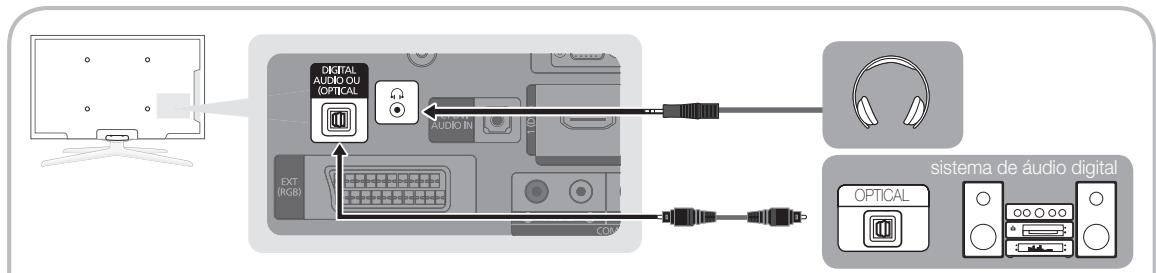

Com uma ligação óptica (digital) ou de auscultadores

Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD

• Se um sistema de áudio digital estiver ligado à tomada DIGITAL AUDIO OUT (OPTICAL), diminua o volume do televisor e do sistema.
• Se o televisor estiver ligado a um dispositivo externo que suporte 5,1 canais, poderá usufruir de áudio de 5,1 canais.
• Se o receptor (amplificador ou sistema home theatre DVD) estiver activado, o som é reproduzido a partir da tomada óptica do televisor. Se o televisor receber um sinal DTV, envia som de 5,1 canais para o amplificador ou sistema home theatre DVD. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB (Set-top box), e estiver ligada ao televisor através de um cabo HDMI, o amplificador ou sistema home theatre DVD só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5,1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre.

Auscultadores 📞: Pode ligar os auscultadores à respectiva saída existente no televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado.

• A função de som pode ser limitada quando liga os auscultadores ao televisor.
• O volume dos auscultadores e o volume do televisor são reguláveis em separado.

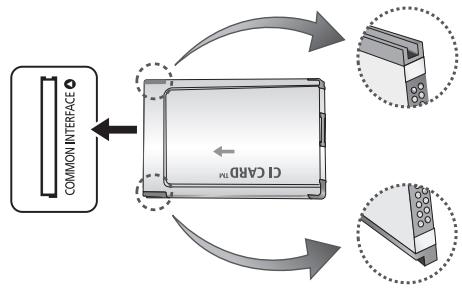

LIGAÇÕES Ranhura COMMON INTERFACE

Para poder ver canais pagos, tem de introduzir o “CI ou CI+ CARD”.

• Se não introduzir o “CI ou CI+ CARD”, alguns canais apresentam a mensagem “Sinal Codificado”.
• As informações de emparelhamento, incluindo um número de telefone, a ID do “CI ou CI+ CARD”, a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços.
• Assim que concluir a configuração das informações dos canais, a mensagem “Actualização concluída” é apresentada, indicando que a lista de canais já está actualizada.

NOTA

• Tem de solicitar um “CI ou CI+ CARD” ao fornecedor de serviços por cabo local.
• Para retirar o “CI (CI+) CARD”, puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo.
• Introduza o “CI ou CI+ CARD” na direcção indicada no mesmo.
• A localização da ranhura COMMON INTERFACE pode variar consoante o modelo.
• Uma vez que o “CI ou CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor autorizado.
• Se detectar problemas, contacte o fornecedor de serviços.
• Insira o “CI ou CI+ CARD” que suporta as actuais definições da antena. O ecrã vai ficar distorcido ou não vai aparecer imagem nenhuma.

Alteração da fonte de entrada

Lista de Fontes

Utilize esta opção para seleccionar o televisor ou uma fonte de entrada externa, tal como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB.

■ TV / Ext. / AV / Componente / PC / HDMI1/DVI / HDMI2 / HDMI3 / USB

Em Lista de Fontes, as entradas ligadas são realçadas.

As opções Ext. e PC permanecem sempre activadas.

Funcionalidades básicas

Como percorrer os menus

Antes de utilizar o televisor, siga os passos abaixo para saber como percorrer o menu e seleccionar e ajustar as diferentes funções.

① Botão MENU: Apresenta o menu principal no ecrã.
2 ENTER 📋 / Botão amarelo: Move o cursor e selecciona um item. Confirma a definição.
3 Botão RETURN: Volta ao menu anterior.
4 Botão EXIT: Sai do menu no ecrã.

Editar Nome

VCR / DVD / STB Cabo / Satélite STB / STB PVR / Receptor AV / Jogos / Câmara de Vídeo / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.

Se ligar um cabo HDMI/DVI à porta HDMI IN 1(DVI), deve definir a porta para o modo DVI PC ou Dispositivos DVI em Editar Nome.
Se existir um cabo HDMI ligado à porta HDMI IN 1(DVI), o som pode não funcionar. Nesse caso, ligue-o à porta PC/DVI AUDIO IN.

Como utilizar os OSD (On Screen Display)

O passo de acesso pode variar consoante o menu seleccionado.

1	MENU	As opções do menu principal aparecem no ecrã:Imagem, Som, Canal, Configurar, Introduzir, Aplicação, Assistência.
2	▲ / ▼	Seleccione um ícone com o botão ▲ ou ▼.
3	ENTER	Carregue em ENTER para aceder ao submenu.
4	▲ / ▼	Seleccione o submenu pretendido com o botão ▲ ou ▼.
5	◀ / ▶	Regule o valor de um item com o botão ◀ ou ▶. O ajuste no OSD pode variar consoante o menu seleccionado.
6	ENTER	Carregue em ENTER para concluir a configuração.
7	EXIT →	Carregue em EXIT.

Utilização do botão INFO (Guia actual e seguinte)

O ecrã identifica o canal actual e o estado de determinadas definições de áudio-vídeo.

O Guia actual e seguinte apresenta as informações diárias sobre os programas televisivos de cada canal consoante a hora de emissão.

• Desloque-se através de ◀, ▶ para ver as informações sobre um determinado programa enquanto vê o canal actual.
• Desloque-se através de ▲, ▼ para ver as informações sobre outros canais. Se pretender mudar para o canal actualmente seleccionado, carregue no botão ENTER.

Planeamento de visualizações

Guia

As informações do EPG (Electronic

Programme Guide) são fornecidas pelas estações emissoras. Se utilizar as grelhas de programação fornecidas pelas emissoras, pode especificar antecipadamente os programas que pretende ver, de forma a que o televisor nude automaticamente para o canal do programa seleccionado à hora especificada. As entradas o programas podem aparecer em branco ou desa consoante o estado do canal.

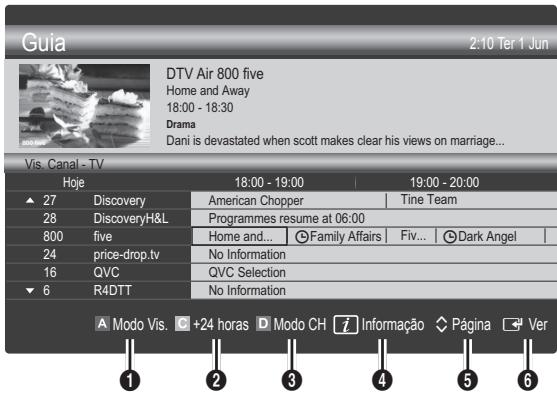

Utilização da função Vis. Canal

Utilização da função Vista Programada

1 A Vermelho (Modo Vis.): apresenta a lista de programas que se seguem ou que estão actualmente em reprodução.
2 c Amarelo (+24 horas): apresenta a lista de programas que serão emitidos após 24 horas.
3 Azul (Modo CH): seleccione o tipo de canais que pretende ver na janela Vis. Canal. (Todas, TV, Rádio, Dados/Outros, O Meu Canal 1\~4)
4 Informação: apresenta os detalhes do programa seleccionado.
5 ◇(Página): passa para a página seguinte ou anterior.
6 Botão ENTER

• Se escolher o programa actual, pode ver o programa seleccionado.
• Se escolher o programa seguinte, pode reservar o programa seleccionado a que quer assistir. Para cancelar a programação, carregue novamente no botão ENTER e seleccione Cancelar Planos.

Visualização de canais

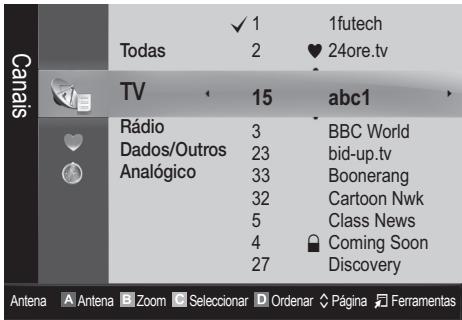

Gestor de Canais

Elimine ou defina os canais favoritos e utilize o guia de programação para emissões digitais. Seleccione um canal no ecrã Canais, Os Meus Canais ou Planeado.

Functionalidades básicas

Canais: apresenta a lista de canais consoante o tipo de canal.
Os Meus Canais: apresenta o grupo do canal.
■ Planeado: apresenta todos os programas actualmente reservados.

Utilização dos botões coloridos com o Gestor de Canais

• A Vermelho (Antena) : alterna entre Antena ou Cabo.
• B Verde (Zoom) : aumenta ou diminui o número de um canal.
• Amarelo (Seleccionar): selecciona várias listas de canais. escolha os canais pretendidos e carregue no botão amarelo para definir todos os canais seleccionados ao mesmo tempo. A marca √ aparece à esquerda dos canais seleccionados.
• Azul (Ordenar) : altera a lista ordenada por nome ou número de canal.
  • ⬇(Página): passa para a página seguinte ou anterior.
• (Ferramentas) : apresenta o menu da opção Gestor de Canais. (Os menus de opções podem variar consoante a situação.)

Ícones do ecrã de estado do canal

Ícones	Operações
A	Um canal analógico.
√	Um canal seleccionado.
♥	Um canal definido como Favorito.
✕	Um programa que está a ser transmitido.
✕	Um canal bloqueado.
✕	Um programa reservado.

Utilização de canais favoritos

♥ Os Meus Canais

(em Gestor de Canais)

Mostra todos os canais favoritos.

- Editar Os Meus Canais TOOLS: pode definir os canais seleccionados para o grupo de Os Meus Canais pretendido.

O símbolo “♥” é apresentado e o canal é definido como pertencendo ao grupo Os Meus Canais.

1. Seleccione um canal e carregue no botão TOOLS.
2. Adicione ou elimine um canal dos grupos Os Meus Canais pretendidos (entre 1, 2, 3 e 4).

3. Pode seleccionar um ou mais grupos.

4. Após alterar as definições, pode visualizar a lista de canais de cada grupo em Os Meus Canais.

Lista Canais

Pode ver todos os canais procurados.

Menu Canal

Obter canais

Antena (Antena / Cabo) TOOLS

Antes de o televisor poder começar a memorizar os canais disponíveis, tem de especificar o tipo de fonte do sinal ligado ao televisor (ou seja, um sistema de Antena ou Cabo).

País

Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos.

Procura um canal automaticamente e memoriza-o no televisor.

Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.

■ Origem da Antena (Antena / Cabo): seleccione a origem da antena que pretende memorizar.

■ Origem do Canal (Digital e Analógico / Digital / Analógico): Seleccione a origem do canal que pretende memorizar.

Se seleccionar Cabo → Digital e Analógico ou Digital: introduza um valor para procurar canais de cabo.

Modo de Procura (Completo / Rede / Rápida): procura todos os canais com estações de transmissão activas e guarda-os no televisor.

Se seleccionar Rápido, pode configurar Rede, ID de Rede, Frequência, Modulação e Taxa de Símbolos manualmente carregando no botão do telecomando.

Rede (Auto. / Manual) : selecciona o modo de definição de ID de Rede entre Auto. ou Manual.

ID de Rede: Se Rede estiver definido para Manual, pode configurar ID de Rede utilizado os botões numéricos.

Frequência: Apresenta a frequência do canal (varia consoante o país).

Modulação: apresenta os valores de modulação disponíveis.

Taxa de Símbolos: apresenta as taxas de símbolos disponíveis.

Armaz. Manual

Procura um canal manualmente e memoriza-o no televisor.

Canal Digital : quando a procura terminar, os canais são actualizados na lista de canais.

Se seleccionar Antena → Antena: Canal, Frequência, Largura banda

Se seleccionar Antena → Cabo: Frequência, Modulação, Taxa de Símbolos

Canal Analógico (Programa, Sistema Cores, Sistema de Som, Canal, Procurar): se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido.

Modo Canal

- P (modo programa): quando a sintonização terminar, já terão sido atribuídos números de posição (de P0 a P99) às estações emissoras da sua área. Pode selecionar um canal, introduzindo o número da posição neste modo.

- C (modo de canal de antena) / S (modo de canal de cabo): estes dois modos permitem-lhe seleccionar um canal introduzindo o número atribuído para cada estação emissora de antena ou canal de cabo.

Edição de canais

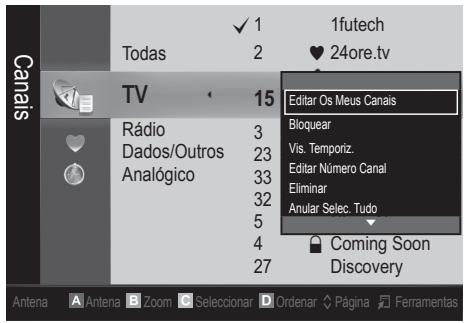

Menu de opções do Gestor de Canais

(em Gestor de Canais)

1. Seleccione um canal e carregue no botão TOOLS.

2. Edite o nome ou número do canal utilizando o menu Editar Nome do Canal ou Editar Número Canal.

- Editar Nome do Canal (apenas canais analógicos): atribua um nome ao canal.

- Editar Número Canal (apenas canais digitais): edite o número carregando nos botões numéricos pretendidos.

Outras funcionalidades

Opção de Procura por Cabo

(consoante o país) Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo.

Início Frequência / Paragem Frequência: define a frequência de início ou de paragem (varia consoante o país)
■ Taxa de Símbolos: apresenta as taxas de símbolos disponíveis.
■ Modulação: apresenta os valores de modulação disponíveis.

Gestor de Canais

Menu de opções do Gestor de Canais

Defina cada canal utilizando as opções do menu Gestor de Canais (Bloquear / Desbloq., Vis. Temporiz., Ordenar, Eliminar, Selec. Todos / Anular Selec. Tudo).

O menu de opções pode variar consoante o estado do canal.

1. Seleccione um canal e carregue no botão TOOLS.
2. Seleccione uma função e altere as respectivas definições.
   ■ Bloquear / Desbloq.: bloqueia um canal para que este não possa ser seleccionado nem visto.

NOTA

• Esta função só está disponível quando Bloq. Crianças está definido para Ligado.
• Aparece o ecrã de introdução do PIN. Introduza o PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN.

■ Vis. Temporiz.: pode definir a visualização automática de um determinado canal à hora pretendida. Acerte a hora antes de utilizar esta função.

Se seleccionar um canal digital, carregue no botão ▶ para ver o programa digital.

■ Ordenar (apenas canais analógicos): esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática.
- Eliminar: pode eliminar um canal a ser apresentado nos canais pretendidos.
■ Selec. Todos / Anular Selec. Tudo: selecciona todos os canais ou anula a seleção de todos os canais escolhidos no Gestor de Canais.

Planeado

(em Gestor de Canais)

Pode ver, modificar ou eliminar um programa que esteja reservado.

■ Alterar Informações: altera um programa que esteja reservado.
- Cancelar Planos: Cancela um programa que esteja reservado.

Functionalidades básicas

Informação: apresenta um programa que esteja reservado. (Também pode alterar as informações de reserva.)
■ Selec. Todos / Anular Selec. Tudo: selecciona ou anula a selecção de todos os programas reservados.

Transfer. Lista Canais

Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos. Importa ou exporta o mapa de canais. Deve ligar um dispositivo de armazenamento USB para utilizar esta função.

• Importar do USB: importar a lista de canais a partir do dispositivo de armazenamento USB.
• Exportar para USB: exportar a lista de canais para o dispositivo USB. Esta função está disponível quando o dispositivo de armazenamento USB está ligado.

Sintonia fina

Se o sinal estiver fraco ou distorcido, efectue a sintonização fina do canal manualmente.

Os canais onde foi efectuada uma sintonização fina são assinalados com um asterisco “*.”
Para repor a sintonização fina, seleccione Repor.

Menu Imagem

Alteração do Modo Imagem predefinido

Modo

Seleccione o seu tipo de imagem preferido.

■ Dinâmico: ideal para divisões iluminadas.
- Padrão: ideal para um ambiente normal.
■ Filme: ideal para ver filmes numa divisão escura.

Ajuste das definições da imagem

Lumin. Células / Contraste / Brilho / Nitidez / Cor / Matiz (Vd/Vm)

O seu televisor tem várias opções de definição para controlar a qualidade da imagem.

NOTA

• Nos modos analógicos TV, Ext., AV do sistema PAL, a função Matiz (Vd/Vm) não está disponível.
• No modo PC, só pode efectuar alterações a Lumin. Células, Contraste e Brilho.
• Pode ajustar e guardar as definições de cada dispositivo externo ligado ao televisor.

Soluções económicas

Solução Eco

Poupança Energ. (Desligado / Baixo / Médio / Alto / Imagem Desl.) TOOLS: esta função regula o brilho do televisor para reduzir o consumo de energia. Se seleccionar Imagem Desl., o ecrã é desligado mas o som continua a ser emitido. Para ligar o ecrã, carregue num botão qualquer à excepção do botão de controlo do volume. Durante cerca de 4 segundos, até o ecrã se acender novamente, há alguma interferência.
■ Sensor Eco (Desligado / Ligado): para aumentar a poupança de energia, as definições da imagem adaptam-se automaticamente à luz da divisão.

Se ajustar a Lumin. Células, o Sensor Eco é definido para Desligado.

Lum Célula Mín: se Sensor Eco estiver definido para Ligado, pode ajustar manualmente o brilho mínimo do ecrã.
Se Sensor Eco estiver definido para Ligado, o brilho do ecrã pode sofrer alterações (ficar ligeiramente mais escuro ou mais claro) consoante a intensidade da luz circundante.

Nenhum Sinal Esp. (Desligado / 15 min. / 30 min. / 60 min.): Para evitar um consumo desnecessário de energia, defina durante quanto tempo pretende que o televisor permaneça ligado, caso não esteja a receber sinal.

Desactivado quando o PC se encontra no modo de poupança de energia.

Alterar as Opções de Imagem

Definições Avançadas

(disponível no modo Padrão / Filme)

Pode ajustar as definições detalhadas do ecrã, incluindo a cor e o contraste.

No modo PC, só pode efectuar alterações às opções Contraste Dinâmico, Gama e Equilíb. Branco.

■ Tonalidade de Preto (Desligado / Escuro / Mais escuro / Muito escuro): seleccione o nível de preto para ajustar a intensidade.
Contraste Dinâmico (Desligado / Baixo / Médio / Alto): ajusta o contraste do ecrã.
Gama: ajusta a intensidade das cores primárias.
Só Modo RGB (Desligado/ Vermelho / Verde / Azul): Pode ajustar as opções Cor ou Matiz (Vd/Vm) de Vermelho, Verde ou Azul da imagem a partir de um dispositivo externo (leitor de DVD, sistema home theatre, etc.).
Espaço de Cores (Auto. / Nativo): ajusta a gama de cores disponível para criar a imagem.
Equilíb. Branco: ajusta a temperatura da cor de forma a obter uma imagem mais natural.

Vrm-Offset / Verde-Offset / Azul-Offset: ajusta a intensidade de cada uma das cores (vermelho, verde, azul).

Vrm-Gain / Verde-Gain / Azul-Gain: ajusta o brilho de cada uma das cores (vermelho, verde, azul).

Repor: repõe as predefinições de Equilíb. Branco.

■ Tom de Pele: realça o “tom de pele” rosado.
Melhor. Extremid. (Desligado / Ligado): realça os contornos dos objectos.

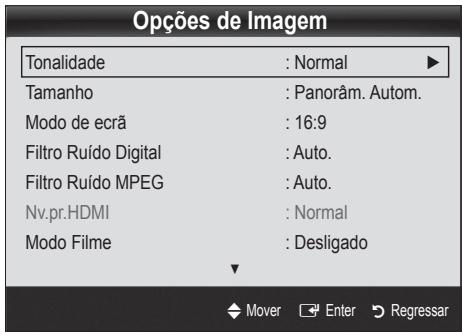

Opções de Imagem

No modo PC, só pode efectuar alterações a Tonalidade, Tamanho e Protecção de Ecrã.

■ Tonalidade (Cores frias / Normal / C. quentes1 / C. quentes2)

C. quentes1 ou C. quentes2 é desactivado se o modo de imagem for Dinâmico.
Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor.

Tamanho: a sua caixa de televisão por cabo/receptor de satélite pode ter os seus próprios tamanhos de ecrã. No entanto, recomendamos a utilização do modo 16:9 na maioria das vezes.

Panorâm. Autom.: ajusta automaticamente o tamanho da imagem para o formato 16:9.

16:9 : Ajusta o tamanho da imagem para 16:9 no caso de DVD ou de uma emissão em formato panorâmico.

Zoom amplo: amplia o tamanho da imagem para mais de 4:3.

Ajusta a opção Posição utilizando os botões ▲, ▼.

Zoom: amplia as imagens de formato 16:9 na vertical para se ajustarem ao tamanho do ecrã.

ajusta a opção Posição ou Tamanho utilizando o botão ▲, ▼.

4:3 : a predefinição para um filme ou para uma emissão normal.

Não veja televisão no formato 4:3 durante muito tempo. Vestígios dos contornos visíveis à esquerda, direita e centro do ecrã podem provocar a retenção da imagem, situação que não é coberta pela garantia.

Ajustar ao Ecrã: apresenta a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p).

NOTA

• As opções de tamanho da imagem podem variar consoante a fonte de entrada.
• As opções disponíveis podem variar consoante o modo seleccionado.
• No modo PC, só pode ajustar os modos 16:9 e 4:3.
• Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor.
• Após seleccionar Ajustar ao Ecrã no modo HDMI (1080i / 1080p) ou Componente (1080i / 1080p): ajusta as opções Posição ou Tamanho utilizando o botão ▲, ▼, ◀, ▶.
• Se utilizar a função Ajustar ao Ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura.

Functionalidades básicas

■ Modo de Ecrã (16:9 / Zoom amplo / Zoom / 4:3): disponível apenas quando o modo de imagem está definido para Panorâm. Autom.. Pode determinar o tamanho de imagem pretendido em 4:3 WSS (Wide Screen Service) ou no tamanho original. Cada país europeu requer um tamanho de imagem diferente.

Não disponível no modo PC, Componente ou HDMI.

Filtro Ruído Digital (Desligado / Baixo / Medium / Alto / Auto. / Visualização Autom.): Se o sinal de transmissão for fraco, podem aparecer alguns efeitos fantasma e interferências. Seleccione uma das opções até obter a melhor qualidade de imagem.

Visualização Autom.: quando mudar para canais analógicos, apresenta a intensidade do sinal actual e define o filtro de ruído do ecrã.

Disponível apenas para canais analógicos.

Filtro Ruído MPEG (Desligado / Baixo / Médio / Alto / Auto.): reduz o ruído MPEG para proporcionar uma melhor qualidade de imagem.

Nv.pr.HDMI (Normal / Baixo): selecciona o nível de preto do ecrã para ajustar a intensidade.

Disponível apenas no modo HDMI (sinais RGB).

■ Modo Filme (Desligado / Auto.1 / Auto.2): define o televisor para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem de forma a obter uma qualidade ideal.

Disponível nos modos TV, AV, Componente (480i / 1080i) e HDMI (480i / 1080i).

■ Protecção de Ecrã: para reduzir a possibilidade de queimadura de ecrã, este aparelho está equipado com tecnologia de prevenção contra queimadura de ecrã. A definição Time (Tempo) permite programar, em minutos, o tempo entre movimentos da imagem.

Mudar pixels (Desligado / Ligado): Esta função permite mover de minuto a minuto pixels no plasma, na horizontal ou na vertical, para minimizar a imagem residual no ecrã.

Condição óptima para a mudança de pixels

	Item	TV/AV/Componente/HDMI/PC
Horizontal	0~4	4
Vertical	0~4	4
Tempo (minuto)	1~4 min.	4 min

O valor de Mudar pixels pode ser diferente dependendo do tamanho do monitor (polegadas) e do modo.

Esta função não está disponível no modo Ajustar ao Ecrã.

Tempo Protecção Aut. (10 min / 20 min / 40 min / 1 hora / Desligado): se o ecrã permanecer inactivo com uma imagem fixa durante um determinado período de tempo definido pelo utilizador, a protecção de ecrã é activada para evitar a formação de imagens fantasma no ecrã.

Deslocamento: esta função remove as imagens residuais do ecrã, movendo todos os pixels no plasma de acordo com um padrão. Utilize esta função quando ainda houver imagens residuais ou símbolos no ecrã, especialmente depois da visualização de uma imagem fixa no ecrã durante muito tempo.

A função de remoção de imagens residuais demora muito tempo (cerca de 1 hora) a remover eficazmente as imagens residuais do ecrã. Se a imagem residual não for removida após a execução desta função, volte a repetir este procedimento.

Carregue num botão do telecomando para cancelar esta funcionalidade.

Cinzento Lateral (Luz / Escuro): Quando vir televisão no formato 4:3, se regular o equilíbrio do branco nas extremidades esquerda e direita, pode evitar danos no ecrã.

INFORMAÇÕES DE SAÚDE E SEGURANÇA IMPORTANTES PARA IMAGENS EM 3D.

Leia e compreenda as seguintes informações de segurança antes de utilizar a função 3D do televisor.

AVISO

• Alguns telespectadores podem sentir desconforto enquanto vêm conteúdos em 3D como tonturas, náuseas ou dores de cabeça. Se tiver algum destes sintomas, pare de ver os conteúdos em 3D no televisor, retire os óculos activos 3D e descanse.
• Visualizar imagens em 3D durante um longo período de tempo pode causar fadiga ocular. Se sentir fadiga ocular, pare de ver os conteúdos em 3D no televisor, retire os óculos activos 3D e descanse.
• Um adulto responsável deverá controlar frequentemente as crianças que utilizam a função 3D. Se existirem queixas de olhos cansados, dores de cabeça, tonturas ou náuseas, as crianças devem parar de ver os conteúdos em 3D no televisor e descansar.
• Não utilize os óculos activos 3D para outras finalidades (como óculos normais, óculos de sol, óculos de protecção, etc.).
• Não utilize a função 3D ou os óculos activos 3D enquanto anda ou se move de um lado para o outro. Se utilizar a função 3D ou os óculos activos 3D enquanto se move de um lado para o outro pode sofrer lesões por ir contra objectos, tropeçar e/ou cair.

3D

Esta nova funcionalidade extraordinária permite ver conteúdos 3D. Para poder tirar o máximo partido desta funcionalidade, tem de adquirir um par de óculos activos 3D da Samsung (SSG-2100AB, SSG-2200AR, SSG-2200KR) para ver os vídeos em 3D.

Os óculos activos 3D da Samsung são vendidos em separado. Para obter mais informações sobre a compra, contacte o revendedor onde adquiriu o televisor.

Se quiser sentir o efeito 3D na sua plenitude, coloque primeiro os óculos activos 3D e, em seguida, seleccione o Modo 3D da lista abaixo que proporcione a melhor visualização em 3D.

Quando visualizar imagens em 3D, ligue os óculos activos 3D.

Modo 3D		Funcionamento
Desligado		Desliga a função 3D.
	2D → 3D	Muda uma imagem 2D para 3D.
	Lado a Lado	Apresenta duas imagens lado a lado.
	Superior e Inferior	Apresenta uma imagem por cima de outra.
	Linha a Linha	Apresenta as imagens para o olho esquerdo e direito alternadamente em filas.
	Risca Vertical	Apresenta as imagens para o olho esquerdo e direito alternadamente em colunas.
	Tabuleiro de damas	Apresenta as imagens para o olho esquerdo e direito alternadamente em pixels.
	Frequência	Apresenta as imagens para o olho esquerdo e direito alternadamente em fotogramas.

As opções “Lado a Lado” e “Superior e Inferior” estão disponíveis quando a resolução é 720p, 1080i e 1080p nos modos DTV, HDMI e USB ou quando está definida para a ligação ao PC através de um cabo HDMI/DVI.

As opções “Risca Vertical”, “Linha a Linha” e “Tabuleiro de damas” estão disponíveis quando a resolução está definida para a ligação ao PC através de um cabo HDMI/DVI.

A opção “Frequência” apresenta a frequência (só 60 Hz) quando a resolução está definida para PC.

■ 3D → 2D (Desligado / Ligado): apresenta apenas a imagem para o olho esquerdo.

Esta função é desactivada quando o Modo 3D é definido para “2D → 3D” ou Desligado.

■ Ponto Vis. 3D: o ajuste geral da perspectiva 3D.

Esta função é desactivada quando o Modo 3D é definido para “2D → 3D” ou Desligado.

Intensidade: ajusta o foco / intensidade no modo “2D → 3D”.

Esta função só é activada quando o Modo 3D é definido para “2D → 3D”.

■ Correcção Imagem: ajusta as imagens para o olho esquerdo e direito.

Funcionalidades básicas

Vis. Auto. 3D (Desligado / Ligado): se a opção Visualiz. Aut. 3D estiver definida para Ligado, um sinal HDMI de formato “Lado a Lado”, com uma das resoluções abaixo, é automaticamente mudado para 3D. Neste caso, devem ser enviadas informações em 3D correctas pelo formato HDMI 3D padrão.

Se ocorrer uma falha no 3D devido a um erro de informações 3D, defina Vis. Auto. 3D para Desligado e seleccione manualmente um Modo 3D utilizando o botão 3D ou o menu correspondente.

Resolução suportada (só 16:9)

Resolução	Frequência (Hz)
1280 x 720p	50 / 60 Hz
1920 x 1080i	50 / 60 Hz
1920 x 1080p	24 / 30 / 50 / 60 Hz

Resolução suportada para o modo HDMI PC

A resolução de entrada do modo HDMI PC é optimizada para 1920 x 1080.

Uma resolução de entrada diferente de 1920 x 1080 pode não ser apresentada correctamente num visor 3D ou no modo de ecrã inteiro.

Como ver a imagem 3D

1. Carregue no botão 3D.

Para ver em 3D, utilize os óculos activos 3D e carregue no botão de alimentação dos óculos.

1. Seleccione OK e, em seguida, carregue no botão ENTER.

2. Utilizando os botões ◀ ou ▶ do telecomando, seleccione o Modo 3D da imagem que pretende ver.

Alguns modos 3D podem não estar disponíveis consoante o formato da fonte da imagem.

Formatos suportados e especificações para HDMI 3D padrão

Os formatos 3D indicados abaixo são recomendados pela associação HDMI e têm de ser suportados.

Formato da fonte de sinal	HDMI 1.4 3D padrão
1920 x 1080p@24 Hz x 2	1920 x 2205p@24 Hz
1280 x 720p@60 Hz x 2	1280 x 1470p@60 Hz
1280 x 720p@50 Hz x 2	1280 x 1470p@50 Hz

O modo é automaticamente mudado para 3D relativamente à entrada de vídeo 3D num dos formatos acima.

Antes de utilizar a função 3D...

NOTA

- Se visualizar imagens em 3D num ambiente mal iluminado (luz estroboscópica, etc.), iluminado por uma lâmpada fluorescente (50 Hz a 60 Hz) ou por uma lâmpada com 3 comprimentos de onda, uma parte do ecrã pode começar a tremeluzir.

- O modo 3D é automaticamente desactivado nos casos seguintes: se mudar de canal ou de fonte de entrada, ou se aceder ao Media Play ou ao Internet@TV.

- Algumas funções de imagem são desactivadas no modo 3D.

- A função PIP e as transmissões de dados (MHEG / MHP) não são suportadas no modo 3D.

- Os óculos activos 3D de outros fabricantes podem não ser compatíveis.

- Quando ligar o televisor pela primeira vez, pode demorar algum tempo até que a visualização em 3D seja optimizada.

- Os óculos activos 3D podem não funcionar adequadamente se houver algum produto 3D ou dispositivos electrónicos ligados perto dos óculos ou do televisor. Se houver algum problema, mantenha os outros dispositivos electrónicos o mais longe possível dos óculos activos 3D.

- Durante a visualização de imagens emitidas por uma fonte 3D de 50 Hz com o respectivo Modo Jogo definido para Ligado, os telespectadores visualmente sensíveis podem notar o ecrã a tremeluzir quando aparecem imagens claras.

- Só pode ver Fotografias de Media Play no modo "2D → 3D".

- Se se deitar de lado enquanto estiver a ver televisão com os óculos activos 3D, a imagem pode parecer mais escura ou não estar visível.

- Quando assistir a imagens em 3D, certifique-se de que se encontra dentro do ângulo de visualização e a uma distância ideal.

- Se não o fizer, poderá não tirar todo o partido dos efeitos em 3D.

- A distância de visualização aconselhada é três vezes a altura do ecrã, ou superior. Recomendamos que o espectador esteja sentado de modo a que os olhos estejam ao mesmo nível do ecrã.

Reposição da Imagem (OK / Cancelar)

Repõe as predefinições do modo de imagem actual.

Configurar o televisor com o PC

Defina a fonte de entrada para PC.

Ajuste auto. TOOLS

Ajusta os valores/posições da frequência e efectua automaticamente a sintonização fina das definições.

Não disponível quando efectua uma ligação através de um cabo HDMI/DVI.

Ecrã

Grosso / Fino: remove ou reduz o ruído da imagem. Se não conseguir remover o ruído efectuando apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a efectuar a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã.
■ Posição: ajusta a posição do ecrã do PC com o botão de direcção (▲ / ▼ / ◀ / ▶).
■ Repor Imagem: repõe as predefinições da imagem.

Utilização do televisor como monitor de computador (PC)

Configuração do software do PC (com base no Windows XP) Consoante a versão do Windows e a placa de vídeo, os ecrãs apresentados no seu PC podem variar, embora sejam quase sempre aplicadas as mesmas informações básicas de configuração. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor da Samsung.)

1. Clique em "Painel de controlo" no menu Iniciar do Windows.
2. Clique em “Aspecto e temas” na janela “Painel de controlo” e aparece uma caixa de diálogo de visualização.
3. Clique em "Visualização" e aparece uma caixa de diálogo de visualização.
4. Aceda ao separador “Definições” da caixa de diálogo de visualização.
5. A definição de tamanho correcta (resolução) [Ideal: PS50C490: 1360 X 768 pixels]
6. Se existir uma opção de frequência vertical na caixa de diálogo das definições de visualização, o valor correcto é “60” ou “60 Hz”. Se não for o caso, basta clicar em “OK” e sair da caixa de diálogo.

Menu Som

Alteração do modo de som predefinido

• Padrão: selecciona o modo de som normal.
  ■ Música: realça a música em detrimento das vozes.
  ■ Filme: proporciona a melhor qualidade de som para filmes.
  ■ Voz Nítida: realça a voz em detrimento de outros sons.
  Amplificar: aumenta a intensidade dos sons de alta frequência para permitir uma melhor experiência de áudio para indivíduos com deficiências auditivas.

Ajuste das definições de som

Equalizador

ajusta o modo de som (apenas modo de som padrão).

■ Balanço E/D: ajusta o balanço entre os altifalantes esquerdo e direito.
100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste da largura da banda): ajusta o nível de frequências de larguras de banda específicas.
■ Repor: repõe as predefinições do equalizador.

Sistemas de som, etc.

SRS TruSurround HD (Desligado / Ligado) TOOLS

(apenas modo de som padrão)

Esta função proporciona uma experiência de som surround virtual de 5.1 canais através de dois altifalantes que utilizem a tecnologia HRTF (Head Related Transfer Function).

SRS TruDialog (Desligado / Ligado)

(apenas modo de som padrão)

Esta função permite aumentar a intensidade da voz em detrimento da música de fundo ou de efeitos sonoros, de forma a ouvir o diálogo com maior nitidez.

Idioma de Áudio

(apenas canais digitais)

Altera o valor predefinido dos idiomas de áudio.

O idioma disponível pode variar consoante a emissão.

Funcionalidades básicas

Formato de Áudio

(apenas canais digitais)

Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante da TV.

A opção Formato de Áudio pode variar consoante a emissão. O som digital Dolby de 5.1 canais só está disponível se ligar um altifalante externo através de um cabo óptico.

Descrição de Áudio

(não disponível em todos os locais) (apenas canais digitais)

Esta função gere o fluxo de áudio para a AD (Audio Description), que é enviado pela emissora juntamente com o áudio principal.

■ Descrição de Áudio (Desligado / Ligado): activa e desactiva a função de descrição de áudio.

Volume: regula o volume da descrição de áudio.

Para equalizar o nível de volume em cada canal, defina esta função para Normal.

Nocturno: este modo proporciona uma melhor experiência de áudio em comparação com o modo Normal, sendo o ruído quase imperceptível. É útil à noite.

Seleccionar Altifalante (Altifalante Exter. / Altifalante da TV)

Pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, defina o televisor para Altifalante Exter..

Se Seleccionar Altifalante estiver definido para Altifalante Exter., os botões MUTE e do volume não funcionam e as definições de som são limitadas.

Se a opção Selecionar Altifalante estiver definida para Altifalante Exter.

- Altifalante da TV: Desligado, Altifalante Exter.: Ligado

Se a opção Selecionar Altifalante estiver definida para Altifalante da TV

- Altifalante da TV: Ligado, Altifalante Exter.: Ligado

Se não houver sinal v de vídeo, o som de ambos os altifalantes é cortado.

Definição Adic.

(apenas canais digitais)

Nível de Áudio DTV (MPEG / HE-AAC): esta função permite reduzir a disparidade de um sinal de voz (que é um dos sinais recebidos durante uma emissão de televisão digital) para o nível pretendido.

Consoante o tipo de sinal de transmissão, as opções MPEG / HE-AAC podem ser ajustadas entre -10 dB e 0 dB.

Para aumentar ou diminuir o volume, ajuste entre 0 e -10, respectivamente.

Saída de SPDIF: SPDIF (Sony Philips Digital InterFace) é utilizado para proporcionar som digital, reduzindo a interferência transmitida para os altifalantes e vários dispositivos digitais, como um leitor de DVD.

Formato de Áudio: durante a recepção de uma emissão de televisão digital, pode seleccionar o formato de saída de áudio digital (SPDIF) de entre as opções PCM ou Dolby Digital.

Atraso de Áudio: contraste áudio-vídeo correcto quando pretender ver televisão ou vídeo e ouvir áudio digital utilizando um dispositivo externo, como um receptor AV (0 ms a 250 ms).

■ Comp Dolby Digital (Line / RF): esta função minimiza a disparidade entre um sinal digital Dolby e um sinal de voz (ou seja, áudio MPEG, HE-AAC, som ATV).

Seleccione Line para obter som dinâmico, e RF para reduzir a diferença entre os sons altos e suaves à noite.

Line: defina o nível de saída para sinais superiores ou inferiores a -31 dB (referência) para -20 dB ou -31 dB.

RF: defina o nível de saída para sinais superiores ou inferiores a -20 dB (referência) para -10 dB ou -20 dB.

Reposição de Som (OK / Cancelar)

Repõe todas as predefinições de som.

Selecção do modo de som

Se definir esta função para Dual I-II, o modo de som actual é apresentado no ecrã.

	Tipo de áudio	Dual I-II	Predefinição
Estéreo A2	Mono	Mono	Mudança automática
	Estéreo	Estéreo ⇔ Mono
	Dual	Dual I ⇔ Dual II	Dual I
NICAM Estéreo	Mono	Mono	Mudança automática
	Estéreo	Mono ⇔ Estéreo
	Dual	Mono ⇔ Dual I ↖Dual II ↙	Dual I

Se o sinal de estéreo for fraco e ocorrer uma mudança automática, mude para o modo mono.
Activado apenas com sinais de som estéreo.
Disponível apenas se a fonte de Introduzir estiver definida para TV.

Menu Configurar

Acertar a hora

Tempo

Relógio: acertar o relógio permite utilizar várias funcionalidades do temporizador do televisor.

A hora actual é apresentada sempre que carregar no botão INFO.

Se desligar o cabo de alimentação, tem de acertar novamente o relógio.

Modo Relógio (Auto. / Manual)

Consoante a estação de transmissão e o sinal, a hora actual pode não estar correcta. Neste caso, acerte a hora manualmente.
A antena deve estar ligada para que a hora seja acertada automaticamente.

Definição do Relógio: Defina Dia, Mês, Ano, Hora e Minuto manualmente.

Disponível apenas se Modo Relógio estiver definido para Manual.

Fuso Horário (consoante o país): seleccione o fuso horário do local onde se encontra.

Pode utilizar esta função, se País estiver definido para Outros.
Esta função só está disponível quando Modo Relógio está definido para Auto..

Utilização do Temporizador

■ Temporizador TOOLS: desliga automaticamente o televisor após um período de tempo predefinido. (Desligar, 30, 60, 90, 120, 150 e 180 minutos).

Definição do temporizador

Temporizador 1 / Temporizador 2 / Temporizador 3: pode configurar três definições diferentes para ligar / desligar através do temporizador. Deve acertar o relógio primeiro.

Ligar à hora definida / Desligar à hora definida: define a hora, os minutos e activa / desactiva. (Para activar o temporizador com a definição escolhida, defina Activar.)

Volume: selecciona o nível de volume pretendido.

Fonte: selecciona o conteúdo de TV ou USB que pretende reproduzir quando o televisor se ligar automaticamente. (Só pode seleccionar USB se houver um dispositivo USB ligado ao televisor)

Conteúdos (se Fonte estiver definido para USB): seleccione uma pasta do dispositivo USB que contenha os ficheiros de música ou de fotografia que pretende reproduzir quando o televisor se ligar automaticamente.

NOTA

• Se não houver ficheiros de música no dispositivo USB ou se a pasta que contém ficheiros de música não tiver sido seleccionada, a função de temporizador não funciona correctamente.
• Se só houver um ficheiro de fotografia no dispositivo USB, a apresentação de diapositivos não é reproduzida.
• Se o nome da pasta for demasiado comprido, não pode seleccionar a pasta.
• É atribuída uma pasta a cada dispositivo USB que utilizar. Se utilizar mais do que um dispositivo USB do mesmo tipo, certifique-se de que as pastas atribuídas a cada dispositivo USB têm nomes diferentes.

Repetir: Seleccione Uma vez, Tod dias, Seg\~Sex, Seg\~Sáb, Sáb\~Dom ou Manual para definir como for mais conveniente. Se seleccionar Manual, pode definir o dia em que pretende activar o temporizador.

Desligar automático (disponível apenas se o televisor for ligado através do temporizador): o televisor desligase automaticamente após 3 horas de inactividade, de forma a evitar o seu sobreaquecimento.

Bloquear programas

Segurança

O ecrã de introdução do PIN aparece antes do ecrã de configuração.

Introduza o PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN.

■ Bloq. Crianças (Desligado / Ligado): bloqueia canais no Gestor de Canais, de forma a impedir que utilizadores não autorizados (como as crianças) vejam programas inadequados.

Disponível apenas se a fonte de Introduzir estiver definida para TV.

Bloqueio para Crianças (consoante o país): impede que utilizadores não autorizados (como as crianças) vejam programas inadequados, através de um código PIN de 4 dígitos definido pelo utilizador. Se o canal seleccionado estiver bloqueado, é apresentado o símbolo “☐”.

Perm. Tudo: Desbloqueia as classificações do televisor (não suportado na França).

Quando o Bloqueio para Crianças estiver definido para 18, o ecrã de introdução do PIN aparece antes de mudar de canal (apenas para França).
Pode bloquear programas de televisão definindo classificações no Bloqueio para Crianças, como por exemplo, I (crianças), T (todas as idades), SC (não classificado) e X (classificação X). Quando o Bloqueio para Crianças estiver definido para X, o ecrã de introdução do PIN aparece antes de mudar de canal (apenas para Espanha).

■ Alterar PIN: altera o seu número de ID pessoal necessário para configurar o televisor.

Caso se esqueça do código PIN, carregue nos botões do telecomando pela seguinte sequência, repondo o PIN para “0-0-0-0”: POWER (Desligado) → MUTE → 8 → 2 → 4 → POWER (Ligado).

Outras funcionalidades

Idioma

Idioma do Menu: define o idioma do menu.

Idioma do Teletexto: defina o idioma pretendido para o teletexto.

O Inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

■ Preferência (Idioma de Áudio Principal / Idioma de Áudio Secundário / Idioma de Legendas Principal / Idioma Legendas Secund.): seleccione um idioma, que se torna o idioma predefinido quando um canal é seleccionado.

22 Português

Legenda

Utilize este menu para definir o modo Legenda.

■ Legenda (Desligado / Ligado): activa ou desactiva as legendas.
■ Modo (Normal / Defic. Auditiva): define o modo da legenda.

Idioma da Legenda: define o idioma da legenda.

Se o programa que está a ver não suportar a função Defic. Auditiva, a opção Normal é automaticamente activada, mesmo que o modo Defic. Auditiva esteja seleccionado.

O Inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

Se o programa for transmitido com texto digital, esta função é activada.

Geral

■ Modo Jogo (Desligado / Ligado): quando ligar uma consola de jogos, como a PlayStation™ ou a Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o modo de jogo.

NOTA

• Precauções e limitações para o modo de jogo
• Para desligar a consola de jogos e ligar outro dispositivo externo, defina Modo Jogo para Desligado no menu de configuração.
• Se visualizar o menu TV no Modo Jogo, o ecrã treme ligeiramente.

- O Modo Jogo está disponível quando a fonte de entrada está definida para TV ou PC.

- Após ligar a consola de jogos, defina Modo Jogo para Ligado. No entanto, pode ocorrer uma redução da qualidade da imagem.

- Se Modo Jogo estiver definido para Ligado:

- o modo Modo Jogo Imagem é definido para Padrão e o modo Som é definido para Filme. - Equalizador não está disponível.

BD Wise (Desligado / Ligado): proporciona a qualidade de imagem ideal para produtos DVD, Blu-ray e sistemas home theatre da Samsung que suportem a opção BD Wise. Se a opção BD Wise estiver definida para Ligado, o modo de imagem muda automaticamente para a resolução ideal.

Disponível quando liga produtos da Samsung que suportem a opção BD Wise através de um cabo HDMI.

■ Transparên. Menu (Brilhante / Escuro): define a transparência do menu.
Melodia (Desligado / Baixo / Médio / Alto): define uma melodia que é reproduzida quando o televisor se liga ou desliga.

Interface Comum

■ Menu CI: permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o Menu CI com base no menu do PC Card.
Informação da Aplicação: apresenta as informações no CAM introduzido na ranhura Cl e no “Cl (Cl+) CARD” introduzido no CAM. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado.
1. Adquira um módulo CI CAM no revendedor mais próximo ou por telefone.
2. Introduza o “CI (CI+) CARD” no CAM com firmeza, na direcção indicada pela seta.
3. Introduza o CAM com o “CI (CI+) CARD” na ranhura da interface comum, na direcção indicada pela seta, de forma a que este fique paralelo à ranhura.
4. Verifique se consegue ver uma imagem num canal de sinal codificado.

Imagem na Imagem (PIP)

PIP

Pode ver o sintonizador do televisor e uma fonte de vídeo externa em simultâneo. A função PIP (Picture in Picture) não funciona no mesmo modo.

NOTA

• Para o som PIP, consulte as instruções de Seleção do Som.
• Se desligar o televisor enquanto vê imagens no modo PIP, a janela PIP desaparece.
• A imagem na janela PIP pode ficar pouco natural se utilizar o ecrã principal para ver um jogo ou um programa de karaoke.
• Definições da opção PIP

Imagem principal	Imagem secundária
Componente, HDMI1/DVI, HDMI2, HDMI3, PC	TV

■ PIP (Desligado / Ligado): activa ou desactiva a função PIP.

■ Canal: selecciona o canal para o ecrã secundário.

■ Tamanho (☐ / ☐): selecciona um tamanho para a imagem secundária.

■ Posição (☐ / ☐ / ☐ / ☐):: selecciona uma posição para a imagem secundária.

■ Seleção do Som (Principal / Sub): pode escolher o som pretendido (Principal / Sub) no modo PIP.

Menu Assistência

Auto-diagnóstico

A operação de auto-diagnóstico pode demorar alguns segundos; faz parte do funcionamento normal do televisor.

■ Teste de Imagem (Sim / Não): Utilize esta opção para verificar se existem problemas de imagem.

■ Teste de Som (Sim / Não): utilize o som da melodia incorporada para verificar se há problemas no som.

Se os altifalantes do televisor não emitirem som, antes de realizar um teste de som, verifique se a opção Seleccionar Altifalante está definida para Altifalante da TV no menu Som.
A melodia é emitida durante o teste, mesmo que a opção Selecionar Altifalante esteja definida para Altifalante Exter.ou mesmo que tenha cortado o som, carregando no botão MUTE.

Informações do Sinal: (apenas canais digitais) a qualidade da recepção dos canais HDTV é perfeita ou os canais não estão disponíveis. Ajuste a antena para aumentar a força do sinal.

■ Resolução de Problemas: se achar que o televisor tem um problema, consulte esta descrição.

Se nenhuma destas sugestões de resolução de problemas se aplicarem, contacte o centro de assistência ao cliente da Samsung.

Functionalidades básicas

Actualização do Software

A operação Actualização do Software pode ser realizada através de um sinal de transmissão ou transferindo o firmware mais recente do site “www.samsung.com,” para um dispositivo de memória USB.

Versão Actual o software actualmente instalado no televisor.

O software é apresentado como “Ano/Mês/Dia_Versão”.

Instalação da versão mais recente

Por USB: introduza no televisor a unidade USB que contém o ficheiro de actualização do firmware, transferido do site “www.samsung.com”. Tenha cuidado para não desligar a corrente nem retirar a unidade USB antes de as actualizações estarem concluídas. O televisor desliga-se e volta a ligar automaticamente

após terminar a actualização do firmware. Quando o software é actualizado, as predefinições de áudio e de vídeo são repostas. Recomendamos que anote as suas definições para que possa repô-las facilmente depois da actualização.

Painel lateral do televisor

■ Por Canal: actualiza o software através do sinal de transmissão.

Se seleccionar a função durante o período de transmissão do software, é iniciada a procura e a transferência automáticas do software.
O tempo necessário para transferir o software é determinado pelo estado do sinal.

■ Actual. no Modo de Espera: é automaticamente efectuada uma actualização manual à hora seleccionada. Dado que o aparelho é ligado internamente, o ecrã do plasma pode ser ligado durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída.

■ Software Alternativo (cópia de segurança): se surgir algum problema com o novo firmware, que esteja a afectar o funcionamento, pode alterar o software para a versão anterior.

Se o software tiver sido alterado, é apresentado o software existente.

Guia de Ligação HD

Consulte estas informações quando ligar dispositivos externos ao televisor.

Contactar a Samsung

Leia estas informações se o televisor não funcionar correctamente ou caso queira actualizar o software. Pode encontrar informações relativas aos nossos centros de atendimento e sobre como transferir produtos e software.

Funcionalidades avançadas

Ligação a um PC

Com um cabo HDMI/DVI / cabo D-sub

Modos de visualização (entrada D-Sub e HDMI/DVI)

Resolução ideal: 1360 X 768 a 60 Hz

Modo	Resolução	Frequência horizontal (KHz)	Frequência vertical (Hz)	Frequência do relógio em pixels (MHz)	Polaridade de sincronização (H/V)
IBM	640 x 350	31,469	70,086	25,175	+/-
	720 x 400	31,469	70,087	28,322	-/+
MAC	640 x 480	35,000	66,667	30,240	-/-
	832 x 624	49,726	74,551	57,284	-/-
VESA CVT	720 x 576	35,910	59,950	32,750	-/+
	1280 x 720	56,456	74,777	95,750	-/+
VESA DMT	640 x 480	31,469	59,940	25,175	-/-
	640 x 480	37,500	75,000	31,500	-/-
	640 x 480	37,861	72,809	31,500	-/-
	800 x 600	37,879	60,317	40,000	+/+
	800 x 600	46,875	75,000	49,500	+/+
	800 x 600	48,077	72,188	50,000	+/+
	1024 x 768	48,363	60,004	65,000	-/-
	1024 x 768	56,476	70,069	75,000	-/-
	1024 x 768	60,023	75,029	78,750	+/+
	1280 x 720	45,000	60,000	74,250	+/+
	1360 x 768	47,712	60,015	85,500	+/+
VESA GTF	1280 x 720	52,500	70,000	89,040	-/+

NOTA

• Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI).
• O modo entrelaçado não é suportado.
• O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão.
• São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado.

Media Play

Reproduza ficheiros de fotografia, música e/ou filme gravados num dispositivo USB de classe de armazenamento de massa (MSC).

Ligação de um dispositivo USB

1. Ligue o televisor.
2. Ligue um dispositivo USB com programas de televisão gravados e ficheiros de fotografias, música e/ou filmes à porta USB existente no painel traseiro ou lateral do televisor.
3. Quando o dispositivo USB estiver ligado ao televisor, aparece uma janela de contexto. Em seguida, pode seleccionar Media Play.

Painel lateral do televisor

O equipamento pode não funcionar correctamente com ficheiros multimédia não licenciados.

Segue-se uma lista de itens que deve saber antes de utilizar o Media Play (USB)

• O MTP (Media Transfer Protocol) não é suportado.
• O sistema de ficheiros suporta FAT16, FAT32 e NTFS.
• Determinados tipos de câmaras digitais e dispositivos áudio USB podem não ser compatíveis com este televisor.
• O Media Play só suporta dispositivos USB de classe de armazenamento de massa (MSC). MSC é um dispositivo de transporte em volume de classe de armazenamento de massa. São exemplos de MSC as mini-unidades USB, leitores de cartões flash e USB HDD (os USB HUB não são suportados). Os dispositivos devem ser ligados directamente à porta USB do televisor.
• Antes de ligar o dispositivo ao televisor, efectue uma cópia de segurança dos seus ficheiros de modo a prevenir danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados.
• Ligue um USB HDD à porta dedicada, a porta USB.
• Não desligue o dispositivo USB enquanto este estiver a carregar.
• Quanto maior for a resolução da imagem, mais tempo leva a ser apresentada no ecrã.
• A resolução JPEG máxima suportada é de 15360 x 8640 pixels.
• Para ficheiros não suportados ou danificados, a mensagem “Formato de ficheiro não suportado” é apresentada.
• Se os ficheiros estiverem ordenados por Visual. Básica, pode ver até 1000 ficheiros por pasta.
• Não é possível reproduzir ficheiros MP3 com DRM que tenham sido transferidos através de um website pago. A Gestão de direitos digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a protecção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e, também, a gestão de cobranças e de contratos.
• Se houver mais de 2 dispositivos PTP ligados, só pode utilizar um de cada vez.

• Se houver mais de dois dispositivos MSC ligados, alguns deles podem não ser reconhecidos. Os dispositivos USB que necessitem de um nível elevado de potência (mais de 500 mA ou 5 V) podem não ser suportados.

• Se surgir uma mensagem de aviso relativa ao excesso de potência quando ligar ou utilizar um dispositivo USB, este pode não ser reconhecido ou pode não funcionar correctamente.

• Se o televisor ficar inactivo durante o período de tempo definido em Tempo Protecção Aut., a protecção de ecrã é activada.
• O modo de poupança de energia de determinadas unidades de disco rígido externas pode ser automaticamente desactivado quando as ligar ao televisor.
• Se utilizar um cabo de extensão USB, o dispositivo USB pode não ser reconhecido ou pode não ser possível ler os ficheiros aí armazenados.
• Se o dispositivo USB que estiver ligado ao televisor não for reconhecido, a lista de ficheiros do dispositivo estiver corrompida ou um dos ficheiros da lista não for reproduzido, ligue o dispositivo USB ao PC, formate o dispositivo e verifique a ligação.
• Se um ficheiro eliminado do PC ainda aparecer quando executa o Media Play, utilize a função “Esvaziar reciclagem” do PC para eliminar de forma permanente o ficheiro.

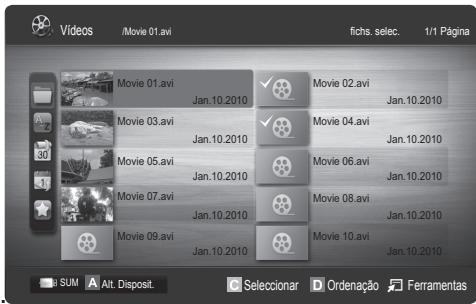

Apresentação do ecrã

Aceda ao ficheiro pretendido utilizando os botões para cima/baixo/direita/esquerda e, em seguida, carregue no botão ENTER ou (Reproduzir). O ficheiro é reproduzido.

Botões de funcionamento

A Vermelho (Alt. Disposit.): selecciona um dispositivo ligado.
B Verde (Preferência) : define as preferências do ficheiro. (não suportado na opção Visual. Básica)
c Amarelo (Seleccionar): selecciona vários ficheiros da lista de ficheiros. Os ficheiros selecionados são marcados com um símbolo.
D Azul (Ordenação): selecciona a lista de ordenação.

Ferramentas: apresenta o menu de opções.

Se utilizar o botão (REW) ou (FF), a lista de ficheiros pode passar para a página seguinte ou anterior.

Funcionalidades avançadas

Vídeos

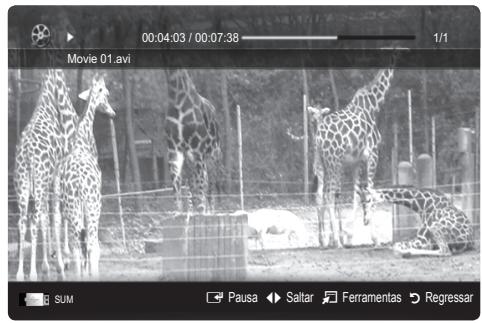

Reproduzir vídeos

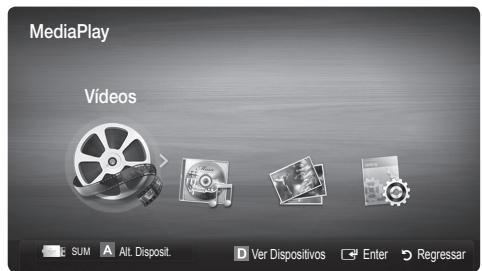

1. Carregue no botão ◀ ou ▶ para seleccionar Vídeos e, em seguida, carregue no botão ENTER ☐ no menu Media Play.
2. Carregue no botão ◀/▶/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros.

3. Carregue no botão ENTER ▶ ou no botão ▶ (Reproduzir).

4. O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução.

5. No caso de a informação sobre o tempo ser desconhecida, o tempo de reprodução e a barra de progresso não serão apresentados.
6. Durante a reprodução de um vídeo, pode efectuar procuras utilizando os botões ◀ e ▶.

Neste modo, pode tirar partido de clips de filmes de um Jogo, mas não pode jogá-lo.

Nome	Extensão do ficheiro	Formato
MPEG-4 (texto baseado no tempo)	.txt	XML
SAMI	.smi	HTML
SubRip	.srt	baseado em cadeias de texto
SubViewer	.sub	baseado em cadeias de texto
Micro DVD	.sub ou .txt	baseado em cadeias de texto

• Se surgirem problemas com os conteúdos de um codec, este não será suportado.
• Se a informação relativa a uma categoria estiver incorrecta e o ficheiro der erro, não vai conseguir reproduzir a categoria correctamente.
• O som ou o vídeo podem não funcionar se os conteúdos tiverem uma taxa de bits/taxa de fotogramas padrão superior ao fotograma/seg. compatível, listado na tabela acima.
• Se a tabela de índice estiver danificada, a função Procurar (Saltar) não é suportada.

Descodificador de vídeo	Descodificador de áudio
Suporta até H.264, Nível 4.1H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e AVCHD não são suportados.O GMC não é suportado.O H.263 não é suportado.	Suporta até WMA 7, 8, 9, STDWMA 9 PRO não suporta áudio de 2 canais, multicanal ou áudio sem perda.A frequência de amostragem de 22 050 Hz mono WMA não é suportada.

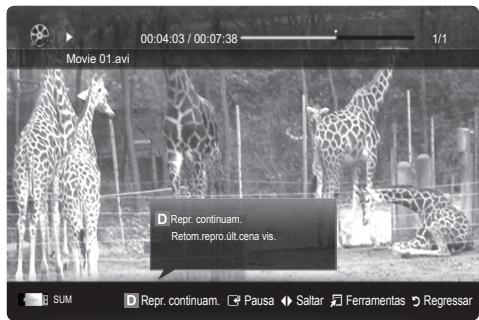

Reprodução de um ficheiro de filme de modo contínuo (Retomar Reprodução)

Se sair da função de reprodução de filmes, pode reproduzir o filme posteriormente a partir do ponto em que parou.

1. Seleccione o ficheiro de filme que pretende reproduzir de modo contínuo carregando no botão ◀ ou ▶ a partir da secção da lista de ficheiros.
2. Carregue no botão ▶ (Reproduzir) / ENTER ↙.
3. Seleccione Repr. continuam. (Retomar Reprodução) carregando no botão azul. O filme irá iniciar a reprodução a partir do ponto no qual foi interrompido.

O botão azul fica disponível quando retomar a reprodução.

Se a função Ajuda p/ repr. contínua filme estiver definida para Ligado no menu Definições, aparece uma mensagem de contexto quando retoma a reprodução de um ficheiro de filme.

Música

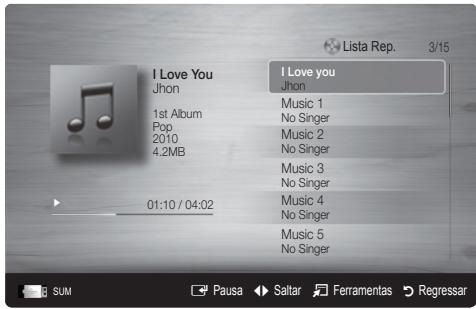

Reproduzir música

1. Carregue no botão ◀ ou ▶ para seleccionar Música e, em seguida, carregue no botão ENTER □ no menu Media Play.
2. Carregue no botão ◀/►/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros.
3. Carregue no botão ENTER ou no botão (Reproduzir).

- Durante a reprodução de uma música, pode efectuar procuras utilizando os botões ◀ e ▶.

- Os botões ◀◀ (REW) e ▶▶ (FF) não funcionam durante a reprodução.

Só são apresentados os ficheiros com as extensões MP3 e PCM. Os ficheiros com outras extensões não são apresentados, mesmo que estejam gravados no mesmo dispositivo USB.
Se o som emitido for estranho quando reproduzir ficheiros MP3, ajuste o Equalizador no menu Som. (Um ficheiro MP3 com muita modulação pode causar um problema no som.)

Funcionalidades avançadas

Fotografias

Visualização de uma fotografia (ou apresentação de diapositivos)

1. Carregue no botão ◀ ou ▶ para seleccionar Fotografias e, em seguida, carregue no botão ENTER □ no menu Media Play.
2. Carregue no botão ◀/▶/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros.

3. Carregue no botão ENTER ▼ ou no botão ▶ (Reproduzir).

4. Durante a apresentação da lista de fotografias, carregue no botão ▶ (Reproduzir) / ENTER ▶ do telecomando para iniciar a apresentação diapositivos.

5. Todos os ficheiros na secção da lista de ficheiros serão utilizados na apresentação de diapositivos.
6. Durante a apresentação de diapositivos, os ficheiros são mostrados por ordem, a partir do ficheiro actualmente exibido.

Os ficheiros de música podem ser automaticamente reproduzidos durante a apresentação de diapositivos se a opção Música de Fundo estiver definida para Ligado.

Não é possível alterar o Modo BGM antes de a música de fundo ser totalmente carregada.

Reprodução de vários ficheiros

Reprodução dos ficheiros de vídeo/música/fotografia seleccionados

1. Carregue no botão amarelo na lista de ficheiros para seleccionar o ficheiro pretendido.
2. Repita a operação acima descrita para seleccionar vários ficheiros.

NOTA

• A marca √ aparece à esquerda dos ficheiros seleccionados.
• Para cancelar uma selecção, carregue novamente no botão amarelo.

• Para anular a seleção de todos os ficheiros seleccionados, carregue no botão TOOLS e escolha Anular Selec. Tudo.

• Carregue no botão TOOLS e seleccione Reprod. Conteúdos Selecs.

Reprodução de um grupo de ficheiros de vídeo/música/fotografia

1. Durante a apresentação de uma lista de ficheiros, aceda a um ficheiro de um determinado grupo.
2. Carregue no botão TOOLS e seleccione Reproduzir Grupo Actual.

Função adicional do Media Play

Ordenação da lista de ficheiros

Carregue no botão azul na lista de ficheiros para ordenar os ficheiros.

Categoria	Operações	Vídeos	Música	Fotografia
Visual. Básica	Apresenta a pasta completa. Pode ver a fotografia seleccionando a pasta.	√	√	√
Título	Ordena e apresenta o título do ficheiro por ordem de símbolo/numérica/alfabética/especial.	√	√	√
Preferência	Ordena e apresenta os ficheiros por ordem de preferência. Pode alterar a preferência dos ficheiros na secção da lista de ficheiros utilizando o botão verde.	√	√	√
Última Data	Ordena e apresenta os ficheiros pela data mais recente.	√		√
Primeira Data	Ordena e apresenta os ficheiros pela data mais antiga.	√		√
Artista	Ordena os ficheiros de música por artista em ordem alfabética.		√
Álbum	Ordena os ficheiros de música por álbum em ordem alfabética.		√
Género	Ordena os ficheiros de música por género.		√
Disposição	Ordena os ficheiros de música por disposição. Pode alterar as informações de disposição da música.		√
Mensal	Ordena e apresenta os ficheiros de fotografia por mês. Ordena apenas por mês (de Janeiro a Dezembro) independentemente do ano.			√

Menu de opções de reprodução de vídeos/música/fotografias

Durante a reprodução de um ficheiro, carregue no botão TOOLS.

Categoria	Operações	Vídeos	Música	Fotografia
Título	Pode passar directamente para o outro ficheiro.	√
Modo Repetir	Pode reproduzir ficheiros de filmes e música repetidamente.	√	√
Tamaho Imagem	Pode ajustar o tamanho da imagem de acordo com a sua preferência.	√
Definição de Imagem	Pode ajustar a definição da imagem. (p. 14 ~ 19)	√		√
Definição de Som	Pode ajustar a definição do som. (p. 19, 20)	√	√	√
Definição de Legenda	Pode reproduzir o ficheiro de vídeo com legendas. Esta função só funciona se o ficheiro das legendas e o ficheiro de vídeo tiverem o mesmo nome.	√
Parar Apresentação Diapositivos / Iniciar Apresent. Diapositivos	Permite iniciar ou parar uma apresentação de diapositivos.			√
Vel. apr. diap.	Pode seleccionar a velocidade da apresentação de diapositivos durante a mesma.			√
Música de Fundo	Pode definir e seleccionar a música de fundo durante a visualização de uma apresentação de diapositivos.			√
Zoom	Pode fazer zoom de imagens no modo de ecrã inteiro.			√
Rodar	Pode rodar imagens no modo de ecrã inteiro.			√
Informação	Pode ver informações detalhadas sobre o ficheiro reproduzido.	√	√	√

Definições

Utilização do menu Configurar

Ajuda p/ repr. contínua filme (Retomar Reprodução) (Ligado / Desligado): seleccione esta opção para apresentar a mensagem de contexto de ajuda para a reprodução de filmes em modo contínuo.
Obtenha o código de registo do DivX® VOD: apresenta o código de registo autorizado para o televisor. Se aceder ao website do DivX e registar o código de registo com uma conta pessoal, pode transferir o ficheiro de registo VOD. Se reproduzir o registo VOD utilizando a aplicação Media Play, o registo é concluído.
Para obter mais informações sobre o DivX® VOD, visite o site “www.DivX.com.”
Obtenha código desactivação do DivX® VOD: se o DivX® VOD não estiver registado, o código de desactivação do registo é apresentado. Se executar esta função com o DivX® VOD registado, o registo do DivX® VOD actual é desactivado.
- Informação: seleccione esta opção para visualizar as informações sobre o dispositivo ligado.

O que é o Anynet+? TOOLS

Anynet+ é uma função que permite controlar, a partir do telecomando do televisor Samsung, todos os dispositivos Samsung ligados que suportam Anynet+. O sistema Anynet+ só pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet+. Para se certificar de que o dispositivo Samsung dispõe desta funcionalidade, verifique se existe um logótipo Anynet+.

Ligação ao sistema home theatre

1. Ligue a tomada HDMI IN (1(DVI), 2 ou 3) no televisor e a tomada HDMI OUT do dispositivo Anynet+ correspondente, utilizando um cabo HDMI.
2. Ligue a tomada HDMI IN do sistema home theatre e a tomada HDMI OUT do dispositivo Anynet+ correspondente, utilizando um cabo HDMI.

NOTA

• Ligue o cabo óptico entre a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor e a entrada de áudio digital do sistema home theatre.
• Se seguir a ligação acima descrita, a tomada óptica só emite áudio de 2 canais. O som só é reproduzido no subwoofer e nos altifalantes frontal, esquerdo e direito do sistema de cinema em casa. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD/caixa de satélite (ou seja, o dispositivo Anynet 1 ou 2) ao amplificador ou ao sistema home theatre, e não ao televisor.
  • Ligue apenas um sistema home theatre.
• Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+.
• O Anynet+ funciona quando o dispositivo AV que suporta Anynet+ está no estado de espera ou ligado.
• O sistema Anynet+ suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo.

Menu Anynet+

O menu Anynet+ muda consoante o tipo e o estado dos dispositivos Anynet+ ligados ao televisor.

Menu Anynet+	Descrição
Ver TV	Muda o modo Anynet+ para o modo de transmissão de TV.
Lista Dispos.	Apresenta a lista de dispositivos Anynet+.
MENU (nome_dispositivo)	Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu do disco do gravador de DVD.
INFO (nome_dispositivo)	Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu de reprodução do gravador de DVD.
Gravação: (*gravador)	Começa imediatamente a gravar, utilizando o gravador.(Esta função só está disponível para dispositivos que suportem a função de gravação.)
Parar Gravação: (*gravador)	Pára a gravação.
Receptor	O som é reproduzido através do receptor.

Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo de gravação, é apresentado como (*nome_dispositivo).

Configuração do Anynet+

- Configurar

Anynet+ (HDMI-CEC) (Desligado / Ligado): Para utilizar a função Anynet+, Anynet+ (HDMI-CEC) tem de estar definido para Ligado.

Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas.

Desligar Automat. (Não / Sim): Configuração de um dispositivo Anynet+ para se desligar automaticamente quando o televisor é desligado.

Se Desligar Automat. estiver definido para Sim, os dispositivos externos em utilização serão desligados quando o televisor se desligar. No entanto, um dispositivo pode não se desligar se estiver a decorrer uma gravação.
Pode não estar activado dependendo do dispositivo.

Comutação entre os dispositivos Anynet+

1. Aparece uma lista dos dispositivos Anynet+ ligados ao televisor.

Se não encontrar o dispositivo que pretende, carregue no botão vermelho para actualizar a lista.

1. Seleccione um dispositivo e carregue no botão ENTER. Pode mudar para o dispositivo seleccionado.

Só quando define Anynet+ (HDMI-CEC) para Ligado no menu Aplicação, o menu Lista Dispos. aparece.

• Mudar para o dispositivo seleccionado pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação.
• Se tiver seleccionado o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Mude para um dispositivo Anynet+ utilizando a opção Lista Dispos..

Gravação

Pode gravar um programa televisivo utilizando um gravador da Samsung.

1. Seleccione Gravação.

Se houver mais de dois dispositivos de gravação.
- Se estiverem ligados vários dispositivos, são listados os dispositivos de gravação. Seleccione um dispositivo de gravação em Lista Dispos..
Se o dispositivo de gravação não for apresentado, seleccione Lista Dispos. e carregue no botão vermelho para procurar dispositivos.

1. Carregue no botão EXIT para sair.

Pode gravar as transmissões da fonte seleccionando Gravação: (nome_dispositivo).
Se carregar no botão (REC), grava o que estiver a ver no momento. Se estiver a ver um vídeo de outro dispositivo, essas imagens são gravadas.
Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o respectivo manual do utilizador.

Funcionalidades avançadas

Ouvir através de um receptor

Pode ouvir o som através de um receptor (ou seja, sistema home theatre) em vez do Altifalante da TV.

1. Seleccione Receptor e defina esta opção para Ligado.

2. Carregue no botão EXIT para sair.

Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos.
O receptor funciona quando tiver ligado correctamente a tomada óptica do receptor à tomada DIGITAL AUDIO OUT (OPTICAL) do televisor.
Se o receptor (ou seja, sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada óptica do televisor. Se o televisor apresentar um sinal DTV (antena), envia som de 5.1 canais para o receptor. Se a fonte for um componente digital, como um leitor de DVD, e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor.

NOTA

• Só pode controlar os dispositivos Anynet+ utilizando o telecomando do televisor, não os botões do televisor.
• O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet+.
• Não é possível utilizar as funções Anynet+ com produtos de outros fabricantes.

Resolução de problemas para o Anynet+

Problema	Solução possível
O Anynet+ não funciona.	Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+.Ligue apenas um receptor (sistema home theatre).Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente.Verifique as ligações dos cabos de vídeo/áudio/HDMI do dispositivo Anynet+.Verifique se a opçãoAnynet+(HDMI-CEC)está definida paraLigadono menu de configuração Anynet+.Verifique se o telecomando do televisor está no modo TV.Verifique se é um telecomando exclusivo Anynet+.O Anynet+ não funciona em determinadas situações. (Pesquisa de canais, utilização doMedia Play(USB)ou Plug & Play(Configuração inicial), etc.)Quando ligar ou retirar o cabo HDMI, certifique-se de que procura novamente dispositivos ou que desliga e volta a ligar o televisor.Certifique-se de que a função Anynet+ do dispositivo Anynet+ está activada.
Quero iniciar o Anynet+.	Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e seAnynet+(HDMI-CEC)está definido paraligadono menu de configuração Anynet+.Carregue no botãoTOOLSpara ver o menu Anynet+ e seleccione o menu pretendido.
Quero sair do Anynet+.	SeleccioneVerTVno menu Anynet+.Carregue no botãoSOURCEdo telecomando do televisor e seleccione um dispositivo que não seja Anynet+.Carregue emP∨/∧e PRE-CHpara mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado.)
A mensagem “A ligar ao dispositivo Anynet+...” aparece no ecrã.	Não pode utilizar o telecomando quando estiver a configurar o Anynet+ ou a mudar para um modo de visualização.Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídas.
O dispositivo Anynet+ não reproduz.	Não pode utilizar a função de reprodução sePlug & Play(Configuração inicial) estiver em curso.
O dispositivo ligado não é apresentado.	Verifique se o dispositivo suporta as funções Anynet+.Verifique se o cabo HDMI está correctamente ligado.Verifique se a opçãoAnynet+(HDMI-CEC)está definida paraLigadono menu de configuração Anynet+.Procure novamente dispositivos Anynet+.Pode ligar um dispositivo Anynet+ utilizando apenas o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+.Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de alimentação, ou por uma falha na corrente, repita a procura de dispositivos.
Não consigo gravar um programa televisivo.	Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente.
O som do televisor não é reproduzido através do receptor.	Ligue o cabo óptico entre o televisor e o receptor.

Funcionalidade de teletexto de canais analógicos

A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas.

Pode mudar as páginas do teletexto com os botões numéricos do telecomando.

1 ☑/☐ (activar/sobrepor/desactivar teletexto): activa o modo de teletexto para o canal actual. Carregue duas vezes neste botão para sobrepor o ecrã de transmissão actual ao teletexto. Carregue mais uma vez para sair do teletexto.
2 (memorizar): memoriza as páginas de teletexto.
3 ☒ (índice): apresenta a página de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto.
4 (tamanho): apresenta as letras com o dobro do tamanho na metade superior do ecrã. Para que seja apresentada a metade inferior do ecrã, carregue novamente. Para visualizar o ecrã normal, carregue novamente no botão.
5 (espera): mantém o ecrã numa determinada página; se a página seleccionada estiver ligada a várias páginas secundárias, estas são automaticamente apresentadas em sequência. Para continuar, carregue novamente neste botão.
6 Botões coloridos (vermelho/ verde/amarelo/azul): se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue no botão que corresponde à cor pretendida. A página inclui outras informações a cores que podem ser seleccionadas da mesma forma. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente.

(☐) (modo): selecciona o modo de teletexto (LIST/FLOF).
Se carregar neste botão no modo LIST, muda para o modo de memorização de lista. No modo de memorização de lista, pode gravar uma página de teletexto na lista utilizando o botão (memorizar).

( página secundária): apresenta a página secundária disponível.

≡1 (página acima): apresenta a página de teletexto seguinte.

1-≡ (página para baixo): apresenta a página de teletexto anterior.

☐? (mostrar): apresenta o texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente neste botão.

≡X (cancelar): apresenta a emissão actual enquanto procura uma página.

7

8

9

10

11

12

Página de teletexto comum

Parte	Índice
A	Número da página seleccionada.
B	Nome da estação emissora.
C	Número da página actual ou indicações da procura.
D	Data e hora.
E	Texto.
F	Informações sobre o estado. Informações FASTEXT.

Instalação do suporte de montagem na parede

Montagem da tampa

Quando instalar o televisor numa parede, fixe a tampa conforme indicado.

Instalação do kit de montagem na parede

O kit de montagem na parede (vendido separadamente) permite montar o televisor na parede.

Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com os acessórios de montagem na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico.

Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas.

Especificações do kit de montagem na parede (VESA)

O kit de montagem na parede não é fornecido, mas sim vendido em separado.

Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves.

NOTA

• As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo.
• Quando adquirir o nosso kit de montagem na parede, são fornecidos um manual de instalação detalhado e todas as peças necessárias para a montagem.
• Não utilize parafusos que não respeitem as especificações VESA para parafusos padrão.
• Não utilize parafusos com dimensões superiores à dimensão padrão ou que não respeitem as especificações VESA para parafusos padrão. Os parafusos demasiado compridos podem danificar o interior do televisor.
• No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA para parafusos padrão, o comprimento dos parafusos pode variar consoante as especificações dos suportes de montagem na parede.
• Não aperte demais os parafusos; se o fizer, pode danificar o produto ou fazer com que caia e provocar ferimentos em alguém. A Samsung não se responsabiliza por este tipo de acidentes.
• A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de montagem na parede que não seja VESA ou de um tipo não especificado, ou se o consumidor não respeitar as instruções de instalação do produto.
• Não monte o televisor com uma inclinação superior a 15 graus.

Família de produtos	polegadas	Espec. VESA (A * B)	Parafuso padrão	Quantidade
Televisor plasma	42~50	400 X 400	M8	4
	58~63	600 X 400
	70~79	800 X 400
	80~	1400 X 800

Desaperte os parafusos à volta do orifício antes de instalar o suporte de montagem na parede.

Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos.

Fixação do televisor à parede

Cuidado: puxar, empurrar ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade e segurança, instale o dispositivo antiquada como descrito em seguida.

1. Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede.

Pode necessitar de material adicional, tal como uma bucha, consoante o tipo de parede.
Uma vez que os grampos, parafusos e fios necessários não são fornecidos, adquira-os em separado.

1. Retire os parafusos da parte central traseira do televisor, introduza os parafusos nos grampos e, em seguida, aparafuse os parafusos ao televisor novamente.

Os parafusos podem não ser fornecidos com o produto. Se for esse o caso, adquira os parafusos com as seguintes especificações.

1. Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte e, em seguida, aperte bem o fio.

NOTA

• Instale o televisor perto da parede para que este não caia para trás.
• É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor.

• Desaperte o fio antes de transportar o televisor.

• Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.

Resolução de Problemas

Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de resolução de problemas se aplicar, visite o site “www.samsung.com” e, em seguida, clique em Assistência ou contacte o centro de atendimento na lista da contracapa deste manual.

Problemas	Soluções e explicações
Qualidade da imagem	Primeiro, execute o Teste de Imagem e confirme se o televisor está a apresentar a imagem de teste correctamente. (aceda a MENU - Assistência - Auto-diagnóstico - Teste de Imagem) (p. 23)Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal.
A imagem do televisor não parece ser de tão boa qualidade como na loja.	Se tiver uma caixa de televisão por cabo analógica/set top box, adquira uma set top box digital.Utilize cabos HDMI ou de componente para obter uma qualidade de imagem HD (high definition).Subscritores de cabo/satélite: experimente as estações HD da grelha de canais.Ligação de antena: experimente as estações HD após executar a programação automática.Muitos canais HD são actualizados a partir de conteúdos SD (Standard Definition).Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set-top box para 1080i ou 720p.Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal.
A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização	A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos, como no desporto e filmes de acção.Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Isto não é um problema do televisor.A utilização de telemóveis na proximidade do televisor (até cerca de 1 m) pode causar ruído na imagem, tanto na televisão analógica, como na digital.
Cor errada ou inexistente.	Se estiver a utilizar uma ligação de componente, certifique-se de que os cabos de componente estão ligados às tomadas correctas. Ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco.
A cor ou o brilho são pouco nítidos.	Ajuste as opções de Imagem no menu TV. (aceda ao modo Imagem / Cor / Brilho / Nitidez) (p. 14)Ajuste a opção Poupança Energ. no menu TV. (aceda a MENU - Imagem - Solução Eco - Poupança Energ.) (p. 14)Experimente repor a imagem para visualizar as predefinições da imagem. (aceda a MENU - Imagem - Reposição da Imagem) (p. 19)
Aparece uma linha com pontos na extremidade do ecrã.	Se o tamanho da imagem estiver definido para Ajustar ao Ecrã, altere-o para 16:9 (p. 15).Altere a resolução da caixa de televisão por cabo/set top box.
A imagem é apresentada a preto e branco.	Se utilizar uma entrada AV composta, ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 no televisor.
Quando mudar de canal, a imagem pára, fica distorcida ou com atraso.	Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar esta última. Ligue novamente o cabo de CA e espere até que a caixa de televisão por cabo reinicie. Pode demorar até 20 minutos.Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p.
Qualidade do som	Primeiro, execute o Teste de Som para confirmar se o áudio do televisor está a funcionar correctamente. (aceda a MENU - Assistência - Auto-diagnóstico - Teste de Som) (p. 23)Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal.
Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo.	Verifique o volume do dispositivo externo ligado ao televisor.
A imagem tem uma boa qualidade, mas não é emitido som.	Defina a opção Seleccionar Altifalante para Altifalante da TV no menu do som (p. 20).Se estiver a utilizar um dispositivo externo, certifique-se de que os cabos de áudio estão ligados às tomadas de entrada de áudio correctas do televisor.Se estiver a utilizar um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por exemplo, pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI se houver um cabo HDMI ligado ao televisor).Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar.Se o televisor tiver uma tomada para auscultadores, certifique-se de que não há nada ligado a essa entrada.
Os altifalantes fazem um ruído estranho.	Verifique as ligações dos cabos. Certifique-se de que não há nenhum cabo de vídeo ligado à entrada de áudio.Em caso de ligações por antena ou cabo, verifique a força do sinal. Um nível de sinal baixo pode causar distorção do som.
Sem imagem, sem vídeo
O televisor não liga.	Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor.Verifique se a tomada de parede está a funcionar devidamente.Experimente carregar no botão POWER do televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona” abaixo.
O televisor desliga-se automaticamente.	Certifique-se de que Temporizador está definido para Desligado no menu Configurar (p. 21).Se ligar o PC ao televisor, verifique as definições de alimentação do PC.Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor.Quando estiver a ver televisão a partir de uma ligação por antena ou cabo, o televisor desliga-se após 10 a 15 minutos, se não for detectado sinal.
Não se vê imagem/vídeo.	Verifique as ligações dos cabos (retire e ligue novamente todos os cabos do televisor e dispositivos externos).Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/set top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor.Certifique-se de que os dispositivos estão ligados.Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando.
Ligação RF (cabo/antena)
O televisor não recebe todos os canais.	Certifique-se de que o cabo de antena está correctamente ligado.Experimente Plug & Play (Configuração inicial) para adicionar canais disponíveis à lista de canais.Aceda a MENU - Configurar - Plug & Play (Configuração inicial) e aguarde até que todos os canais disponíveis sejam memorizados (p. 7).Verifique se a antena está na posição correcta.
A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização	A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção.Um sinal baixo pode causar distorção de imagem. Isto não é um problema do televisor.
Ligação ao PC
Aparece a mensagem “Função Não Suportada”.	Defina a resolução de saída do PC e a frequência para que corresponda às resoluções suportadas pelo televisor (p. 25).
“PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.	Isto é normal; “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.
O vídeo tem uma boa qualidade, mas não é emitido áudio.	Se estiver a utilizar uma ligação HDMI, verifique a definição da saída de áudio no seu PC.
Outros
A imagem não é apresentada no modo de ecrã inteiro.	Os canais HD apresentam barras pretas em ambos os lados do ecrã sempre que forem exibidos conteúdos SD (4:3) actualizados.Aparecem barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do do seu televisor.Ajuste as opções de tamanho da imagem no dispositivo externo ou no televisor para o modo de ecrã inteiro.
O telecomando não funciona.	Substitua as pilhas do telecomando com os pólos (+/-) na direcção correcta.Limpe a janela de transmissão do sensor do telecomando.Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m.
O televisor plasma está a emitir um zumbido.	Normalmente, os televisores plasma emitem um ligeiro zumbido. Isto é normal. Este ruído deve-se às cargas eléctricas que são utilizadas para criar as imagens no ecrã.Se o zumbido for muito forte, a definição do brilho do televisor pode estar demasiado elevada. Tente reduzir a definição do brilho.Também pode surgir um zumbido forte, se a parte traseira do televisor plasma estiver demasiado perto de uma parede ou de qualquer outra superfície dura. Tente igualmente redireccionar os cabos de ligação.Uma montagem incorrecta na parede pode provocar ruído excessivo.
Problemas de retenção de imagem (Queimadura).	Para minimizar a possibilidade de queimadura de ecrã, este aparelho está equipado com tecnologia de redução de queimadura de ecrã. A tecnologia Pixel Shift permite-lhe regular o movimento da imagem para cima / baixo (Linha vertical) e lateralmente (Ponto horizontal).

Outras informações

Problemas	Soluções e explicações
O telecomando da caixa de televisão por cabo/set top box não liga nem desliga o televisor, nem regula o volume.	• Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador da caixa de televisão por cabo/set top box para identificar o código do televisor SAMSUNG.
Aparece a mensagem “Função Não Suportada”.	• Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução na página 25 deste manual.
O televisor exala um cheiro a plástico.	• Este cheiro é normal e dissipa-se com o passar do tempo.
A opção Informações do Sinal do televisor não está disponível no menu do teste de auto-diagnóstico.	• Esta função só está disponível para canais digitais com uma ligação de antena/RF/coaxial (p. 23).
O televisor está inclinado.	• Remova a base do suporte do televisor e monte-a novamente.
Há dificuldades na montagem da base do suporte.	• Certifique-se de que o televisor se encontra sobre uma superfície plana. É necessário utilizar uma chave de parafusos magnetizada, caso não consiga remover os parafusos do televisor.
O menu do canal aparece esbatido. (indisponível)	• O menu Canal só está disponível quando seleccionar a fonte de TV.
Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.	• Se o televisor estiver no modo Demons. Loja, as predefinições de áudio e de imagem são repostas a cada 30 minutos. Altere as definições do modo Demons. Loja para o modo Util. Domés. no procedimento Plug & Play (Configuração inicial). Carregue no botão SOURCE para seleccionar o modo TV e aceda a MENU → Configurar → Plug & Play (Configuração inicial) → ENTER (p. 7)
Verifica-se uma perda intermitente de áudio ou de vídeo.	• Verifique as ligações dos cabos e ligue-os novamente.• A perda de áudio ou de vídeo pode ser provocada pela utilização de cabos excessivamente rígidos ou grossos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Caso pretenda montar o televisor na parede, recomenda-se a utilização de cabos com conectores de 90 graus.
São visíveis pequenas partículas se olhar de perto para a extremidade da moldura do televisor.	• Isso faz parte do design do produto e não constitui um defeito.
O menu PIP não está disponível.	• PIP só está disponível quando utilizar uma fonte de HDMI, PC ou componentes (p. 23).
Aparece a mensagem “Sinal Codificado” ou “Sinal Fraco/Sem Sinal”.	• Se estiver a utilizar um CAM CARD (CI/CI+), certifique-se de que este se encontra colocado na ranhura da interface comum.• Se o problema persistir, puxe o CAM CARD para fora do televisor e introduza-o novamente na ranhura.
Após ter desligado o televisor há 45 minutos, este voltou a ligar-se.	• Isto é normal. O televisor utiliza a função OTA (Over The Aerial) para actualizar o firmware transferido enquanto vê televisão.
São detectados problemas frequentes relacionados com a imagem/som.	• Verifique e altere o sinal/fonte.
Pode ocorrer uma reacção entre as borrachas existentes na base do suporte e o acabamento da superfície de algumas mobílias.	• Para evitar esta situação, utilize almofadas de feltro nas superfícies do televisor que estejam em contacto directo com a mobilia.

Algumas das imagens e funções acima assinaladas estão disponíveis apenas em modelos específicos.

Especificações

Resolução do ecrã	1360 X 768
Considerações ambientais
Temperatura de funcionamento	10°C a 40°C (50°F a 104°F)
Humidade de funcionamento	10% a 80%, sem condensação
Temperatura de armazenamento	-20°C a 45°C (-4°F a 113°F)
Humidade de armazenamento	5% a 95%, sem condensação
Sistema de televisão	Analógico: B/G, D/K, L, I (dependendo da selecção do país)Digital: DVB-T/DVB-C
Sistema de cores/vídeo	Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0
Sistema de som	BG. OK NICAM. MPEGI
HDMI IN 1 ~ 3	Vídeo: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480iÁudio: 2 canais Linear PCM 32/44,1/48 kHz, 16/20/24 bits.Entrada de áudio analógico (apenas HDMI IN1)Entrada de PC (apenas HDMI IN1)
Base rotativa (Esquerda / direita)	-20° ~ 20°
Nome do modelo	PS50C490
Tamanho do ecrã	50 polegadas
Som(Saída)	10 W x 2
Dimensões (LxPxA)
Caixa	1202,5 x 69,5 x 720,5 mm
Com base	1202,5 x 302,8 x 720,2 mm
Peso
Sem base	23,5 kg
Com base	25,5 kg

O design e as especificações estão sujeitos a alterações sem aviso prévio.
Para obter informações sobre a fonte de alimentação e saber mais sobre o consumo de energia, consulte a etiqueta colada ao produto.

Licença

TheaterSound

Fabricado sob a licença da Dolby Laboratories. Dolby e o símbolo de duplo D são marcas comerciais da Dolby Laboratories.

2.0+Digital Out

Open source license notice: Caso utilize software de código aberto (livre), as Licenças de código aberto estão disponíveis no menu do produto.

O aviso de licença de código aberto está escrito apenas em inglês.

Manutenção de um espaço de instalação seguro

Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada.

Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo.

Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics.

- O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produto.

O aspecto exterior pode variar consoante o produto.

Instalação com uma base.

Instalação com um suporte de montagem na parede.

Índice remissivo

A

Actualização do Software	24
Ajuste automático	19
Alterar PIN	22
Altifalante Exter.	20
Amplificar	19
Antena	12
Anynet+	32
Auto-diagnóstico	23

B

Balanço E/D	19
Batteries	6
Black Tone	15
Bloquear	13
Brilho	14

C

C. quentes	15
Canal favorito	12
Características técnicas	41
Channel Manager	11
Componente	8
Contraste Dinâmico	15

D

DIGITAL AUDIO OUT	9, 32
Dinâmico	14
DivX® VOD	31
D-sub	25

E

Edição de canais	13
Editar Nome	10
Energy Saving	14
EPG
(Electronic Programme Guide)	11
Equalizer	19
Equilib. Branco	15
Espaço de instalação	42

F

Ferramentas	3
Flesh Tone	15
Formatos de vídeo	28
Fotografias	30
Frequência	25

G

Gestor de Canais 11

H

HDMI 8,32

|

Idioma	22
Indicador de corrente	5
Informações do Sinal	23

L

Licença	42
Ligação a um dispositivo de áudio	9
Ligação a um PC	25
Lista de Fontes	10

M

Media Play	26
Melodia	22
Menu Canal	12
Modo de espera	5
Modo Filme	16
Modo Repetir	31
Montagem na parede	36
Música	29
Música de Fundo	31

N

Nitidez 14

P

Receiver	34
Recording	33
Relógio	21
Resolução de problemas	38
Resolução ideal	25
Rodar	31

S

Seleccionar Altifalante	20
Select All	13
Sensor Eco	14
Símbolo	3
Sintonia fina	14
Sistema home theatre	9, 32
Slide Show	30
Só Modo RGB	15
Subtitle	22

T

Tamaho Imagem	15, 31
Tampa	36
Telecomando	6
Temporizador	21
Temporizador	21
Título	30
Tonalidade	15
Transparên. Menu	22
TV Speaker	20

U

Unidade USB	24, 26
Utilização da função Vis. Canal	11
Utilização da função Vista Programada	11
Utilização de canais favoritos	12

V

VCR	8
Vídeos	28
Visual. Básica	30
Volume	5
Volume Auto.	20
