MANUAL DE UTILIZADOR LE40A553/559 SAMSUNG

X X O X O O X X O O X O O O O O O O O O O

1min. 1min. 5min. 10min.

1min. 1min. 5min. 10min.

X X O X O O X X O O X O O O O O O O O O O

X X O X O O X X O O X O O O O O O O O O O

X X O X O O X X O O X O O O O O O O O O O

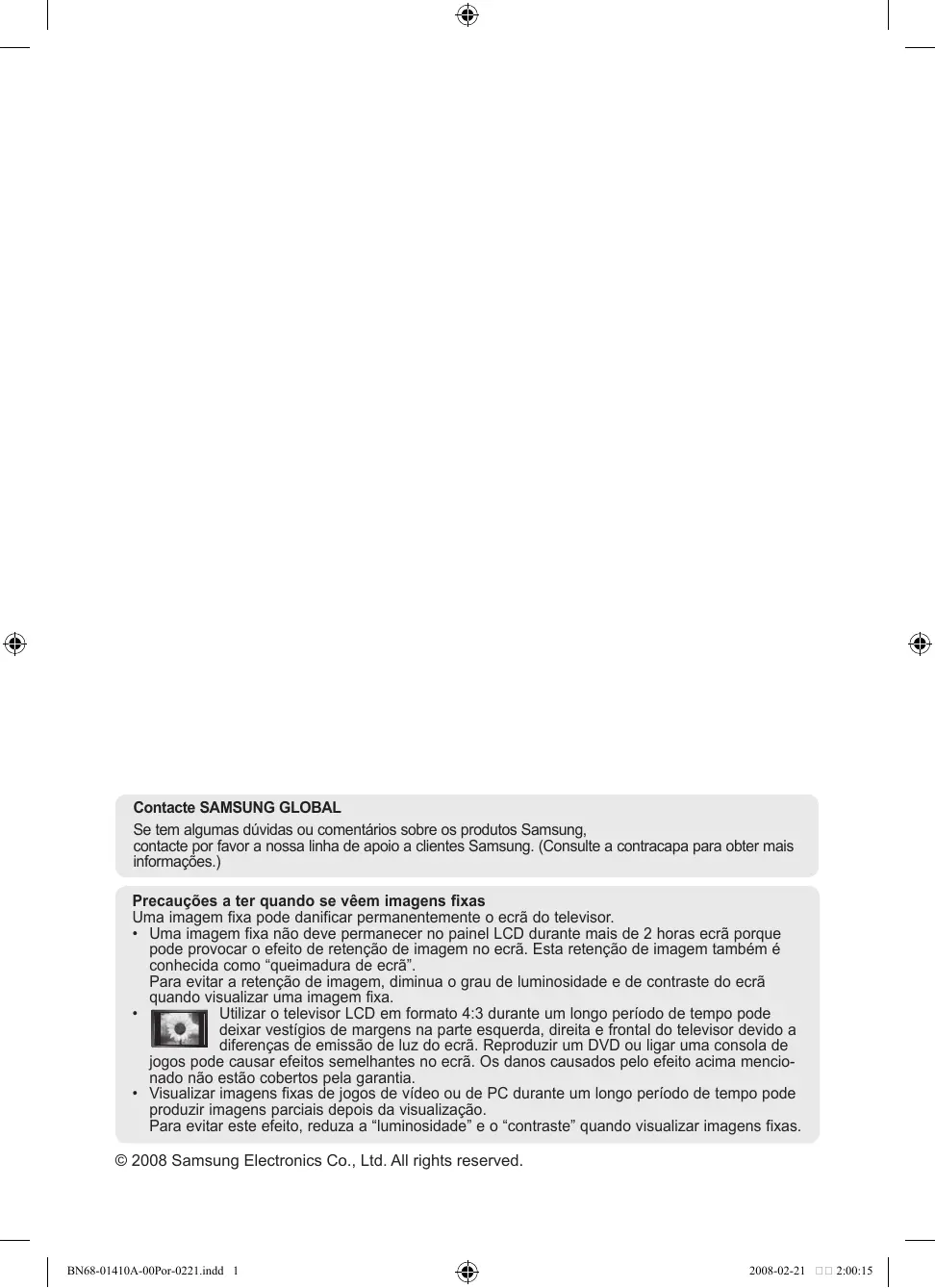

Contacte SAMSUNG GLOBAL Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung. (Consulte a contracapa para obter mais informações.) Precauções a ter quando se vêem imagens fixas Uma imagem fixa pode danificar permanentemente o ecrã do televisor. • Uma imagem fixa não deve permanecer no painel LCD durante mais de 2 horas ecrã porque pode provocar o efeito de retenção de imagem no ecrã. Esta retenção de imagem também é conhecida como “queimadura de ecrã”. Para evitar a retenção de imagem, diminua o grau de luminosidade e de contraste do ecrã quando visualizar uma imagem fixa. • Utilizar o televisor LCD em formato 4:3 durante um longo período de tempo pode deixar vestígios de margens na parte esquerda, direita e frontal do televisor devido a diferenças de emissão de luz do ecrã. Reproduzir um DVD ou ligar uma consola de jogos pode causar efeitos semelhantes no ecrã. Os danos causados pelo efeito acima mencionado não estão cobertos pela garantia. • Visualizar imagens fixas de jogos de vídeo ou de PC durante um longo período de tempo pode produzir imagens parciais depois da visualização. Para evitar este efeito, reduza a “luminosidade” e o “contraste” quando visualizar imagens fixas. © 2008 Samsung Electronics Co., Ltd. All rights reserved.

2008-02-21 �� 2:00:15

DESCRIÇÃO DA FUNÇÃO Lista de acessórios 2 Instalar a Base 2 Instalar o kit de montagem na parede 2 Apresentação do painel de controlo 3 Apresentação do painel de ligação 4 Apresentação do telecomando 6 Colocar pilhas no telecomando 7 Ligar e desligar 7 Colocar o televisor no modo de espera 7 Ver os Menus 8 Utilizar o Botão TOOLS 8 Plug & Play 9

PROGRAMAR OS CANAIS      

Memorizar canais automaticamente 10 Memorizar canais manualmente11 Adicionar/Bloquear canais 12 Ordenar os canais memorizados 13 Atribuir nomes a canais 13 Sintonização fina da recepção de canais 14

Alterar o padrão de imagem 15 Regular a imagem padrão 16 Configurar definições detalhadas na imagem 16 Repor as predefinições de imagem 17 Configurar Opções de Imagem 18 Ver a imagem na imagem (PIP) 20

REGULAR O SOM  Funções de som 21  Seleccionar o modo de som 22  Ligar auscultadores (vendidos separadamente) 22

ACERTAR A HORA  Acertar e ver a hora actual 23  Programar o temporizador 23  Ligar e desligar o televisor automaticamente.. 24

PROGRAMAR O PC  Configurar o software do PC (com base no Windows XP) 28  Modos de visualização 28  Configurar o televisor com o seu PC 29

Utilizar a função WISELINK 30 Utilizar o menu WISELINK 31 Usar a lista (JPEG) de fotografias 32 Utilizar a lista MP3 35 Utilizar o menu de configuração 36

Sobre o Anynet+ O que é o Anynet+? 37 Ligar dispositivos Anynet+ 37 Configurar o Anynet+ 38 Procurar e Alternar entre dispositivos Anynet+ 39  Gravar 41  Ouvir através de um receptor 41  Antes de solicitar assistência técnica, verifique os seguintes pontos 42    

PROGRAMAR A IMAGEM      

RECOMENDAÇÕES DE UTILIZAÇÃO  Função de teletexto 43  Montagem na Parede (Vendida Separadamente) 45  Utilizar o cadeado Kensington anti-roubo (consoante o modelo) 46  Resolução de problemas: Antes de contactar a assistência técnica 47  Características técnicas e ambientais 48

Verifique se recebeu os seguintes acessórios com o televisor LCD. Se faltar algum dos acessórios, contacte o revendedor.

Telecomando e pilhas (AAA X 2)

• Manual do utilizador

Protecção inferior • Garantia

Garantia / Manual de segurança / Cartões de registo (não estão disponíveis em todos os locais) A base e o parafuso da base podem não estar incluídos consoante o modelo.

Ligue o televisor LCD e a base. O televisor deve ser transportado por duas ou mais pessoas. Certifique-se de que distingue a parte da frente da parte de trás da base, ao montá-la. Aperte dois parafusos na posição 1 e depois aperte dois parafusos na posição 2. ➣ Mantenha o produto na vertical e aperte os parafusos. Se apertar os parafusos com o televisor LCD na horizontal, este pode descair para um lado. ➣ A base está instalada em modelos com ecrã de 37 polegadas e superior.

Instalar o kit de montagem na parede

Os acessórios de montagem na parede (vendidos separadamente) permitem montar o televisor na parede. Para saber mais sobre como instalar o kit de montagem na parede, consulte as instruções que acompanham os respectivos acessórios. Contacte um técnico para obter assistência na instalação do suporte de montagem na parede. Se a instalação for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas. Não instale o Kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos. ➣ Retire a base, tape o orifício inferior com uma tampa e aperte os dois parafusos.

BN68-01410A-00Por-0221.indd 2

2008-02-21 �� 2:00:16

Apresentação do painel de controlo 1 2

Botões do painel frontal Toque em cada botão para os utilizar.

8 Botões do Painel Lateral

A cor e a forma do produto podem variar consoante o modelo.

1 SOURCE Alterna entre todas as fontes de entrada disponíveis (TV, Ext.1, Ext.2, AV, S-Vídeo, Componente, PC, HDMI1, HDMI2, HDMI3). No menu no ecrã, utilize este botão tal como utiliza o botão ENTER do telecomando. 2 MENU Carregue neste botão para ver um menu das funções do televisor no ecrã. 3

5 Indicador de corrente

Pisca e apaga-se quando se liga o aparelho e acende-se no modo de espera.

(Corrente) Carregue para ligar e desligar o televisor. 7 Sensor do telecomando Aponte o telecomando para este ponto no televisor. 8 Altifalantes

Carregue neste botão para diminuir ou aumentar o volume. No menu no ecrã, utilize os botões tal como utiliza os botões  e  do telecomando.

4 Carregue neste botão para mudar de canal. No menu no ecrã, utilize os botões tal como utiliza os botões  e  do telecomando. (Se não utilizar o telecomando, pode ligar o televisor nos botões de canais).

BN68-01410A-00Por-0221.indd 3

Apresentação do painel de ligação [Tomadas do painel lateral]

0 Fonte de alimentação

A cor e a forma do produto podem variar consoante o modelo.

Antes de ligar um dispositivo externo ao televisor, tem de desligar este último. Quando ligar um dispositivo externo, faça a correspondência de cores entre o terminal e o respectivo cabo. 1 PC IN (PC)/(AUDIO) - Ligue à tomada de saída de áudio e vídeo no PC. 2 COMPONENT IN - Ligue uma das extremidades dos cabos de vídeo para componentes (opcionais) ao conector de componente (“� PR”, “� PB”, “Y”), na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de vídeo no ou no DVD. - Para ligar a Set-Top Box e o DVD, deve ligar a Set-Top Box ao DVD e o DVD ao conector de componente (“� PR”, “� PB”, “Y”) no televisor. - Os conectores PR, PB e Y dos dispositivos para componentes (DVD) são por vezes identificados como Y, B-Y e R-Y ou Y, Cb e Cr. - Ligue uma das extremidades dos cabos de áudio RCA (opcionais) a [R-AUDIO-L], na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de saída de áudio no DVD. 3 HDMI IN 1, HDMI IN 2, HDMI IN 3 - Suporta ligações entre dispositivos AV activados para HDMI (Set-Top Boxes, leitores de DVD). - Uma ligação HDMI a HDMI não precisa de ligação áudio adicional. - Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN2.

O que é HDMI? - “Alto Definition Multimedia interface” permite a transmissão de dados de vídeo digital de alta definição e de som digital multi-canais. - O terminal HDMI/DVI suporta uma ligação DVI a um dispositivo alargado, com o cabo adequado (não fornecido). A diferença entre HDMI e DVI é que o dispositivo HDMI é mais pequeno, tem a função de codificação HDCP (Alto Bandwidth Digital Copy Protection) instalada e suporta som digital multi-canais. Português -

2008-02-21 �� 2:00:18

O som pode não sair do televisor e as imagens podem ser apresentadas com cores estranhas quando estão ligados leitores de DVD/boxes da televisão por cabo/receptores de satélite que suportem versões HDMI anteriores à 1.3. Se ligar um cabo HDMI mais antigo e não ouvir som, ligue o cabo HDMI à tomada HDMI IN 2 e os cabos de áudio às tomadas DVI IN (HDMI2) [R-AUDIO-L] na parte de trás do televisor. Se isto acontecer, contacte a empresa fornecedora do leitor de DVD/box da televisão por cabo/receptor de satélite para confirmar a versão HDMI, depois peça uma actualização de firmware. Os cabos de versões anteriores à 1.3 podem provocar imagens tremidas ou pode não aparecer a imagem no ecrã.

4 ANT IN Para ver os canais de televisão correctamente, o televisor tem de receber um sinal de uma das seguintes fontes: - Antena externa / Rede de televisão por cabo / Rede de satélite 5 SERVICE Ligue à tomada do suporte de montagem na parede opcional. Isto permite-lhe ajustar o ângulo de visualização do televisor com o telecomando. 6 WISELINK - Ligue um dispositivo USB de armazenamento em massa para ver ficheiros de fotografias (JPEG) e para reproduzir ficheiros de áudio (MP3). 7 S-VIDEO ou VIDEO / R-AUDIO-L - Ligue um cabo RCA ou S-VIDEO a um dispositivo de A/V externo adequado como, por exemplo, um videogravador, DVD ou câmara de vídeo. - Ligue os cabos de áudio RCA a [R-AUDIO-L], no televisor e as outras extremidades aos conectores de saída de áudio correspondentes no dispositivo A/V. 8 Tomada para auscultadores - Pode ligar os auscultadores à saída para auscultadores no aparelho. Enquanto os auscultadores estiverem ligados, o som dos altifalantes incorporados mantém-se desligado. 9 AUDIO OUT [R-AUDIO-L] - Ligue uma das extremidades dos cabos de áudio RCA a AUDIO OUT [R-AUDIO-L], na parte de trás do televisor, e as outras extremidades aos conectores correspondentes de entrada de áudio no amplificador ou sistema de cinema em casa. 0 EXT 1, EXT 2 Conector EXT 1 EXT 2

O O Entrada Áudio (L/R)

O O RGB O Saída Vídeo + áudio (L/R) Só está disponível a saída TV. Saída que pode escolher.

- Entradas ou saídas para dispositivos externos, tais como videogravadores, consolas de jogos ou leitores de DVD. ! Cadeado Kensington (consoante o modelo) - O cadeado Kensington (opcional) é um dispositivo que serve para fixar fisicamente o sistema quando utilizado em locais públicos. - Se quiser utilizar um dispositivo de bloqueio, contacte o revendedor onde adquiriu o televisor. - A localização do bloqueio kensington pode ser diferente consoante o modelo.

a ��������������������� Sair do menu no ecrã. b Utilize quando ligar um dispositivo SAMSUNG DMA (Digital Media Adapter – Adaptador Digital de Multimédia) através de uma interface HDMI e mudar para o modo DMA. (O botão DMA é opcional.) Para obter mais informações sobre os procedimentos de funcionamento, consulte o manual de utilizador do DMA. Este botão está disponível quando “Anynet+ (HDMI-CEC)” está “Lig.” (consultar página 38). c ����������������������� Selecção do tamanho de imagem.� d Seleccionar o modo HDMI directamente. e Selecção de efeitos de imagem. Funções do Teletexto 2 Sair da apresentação do teletexto. 7 Teletexto – memorização. 8 Selecção do tamanho da página do teletexto. 9 Teletexto – exibir. 0 Selecção de tópicos Fastext. ! Selecção alternada de Teletexto, Duplo, ou Mix (ambos). $ Selecção do modo do teletexto.(LIST/FLOF) % Teletexto - página secundária. ^ P<: Teletexto - página seguinte. P>: Teletexto - página anterior. & Índice de teletexto. ( Espera de página de teletexto. a Teletexto – cancelar.

O funcionamento do telecomando pode ser afectado por luzes fortes.

BN68-01410A-00Por-0221.indd 6

2008-02-21 �� 2:00:18

Colocar pilhas no telecomando 1.

Levante a tampa na parte de trás do telecomando como se mostra na figura.

Coloque duas pilhas de tamanho AAA.

Faça corresponder os pólos “+” e “–” das pilhas com o diagrama existente no compartimento.

Coloque novamente a tampa.

Se não tencionar utilizar o telecomando durante muito tempo, retire as pilhas e guarde-as num local fresco e seco.

Se o telecomando não funcionar, verifique o seguinte: 1. O televisor está ligado? 2. Os pólos + e - das pilhas estão invertidos? 3. As pilhas estão gastas? 4. Houve um corte de energia ou o cabo de alimentação está desligado? 5. Há alguma lâmpada fluorescente especial ou luz de néon por perto?

Ligar e desligar O cabo de alimentação está ligado à parte de trás do televisor. 1. Ligue o cabo de alimentação a uma tomada adequada. ➣ O indicador do modo de suspensão acende-se no seu televisor. 2. Carregue no botão no seu televisor. ➣ Também pode carregar no botão POWER ou no botão TV do telecomando para ligar o televisor. ➣ É seleccionado automaticamente o último programa a que assistiu. 3. Carregue nos botões numéricos (0~9) ou no botão de canal para cima/para baixo (</>) no telecomando, ou no botão no seu televisor. ➣ Quando liga o televisor pela primeira vez, é-lhe pedido para seleccionar o idioma no qual os menus vão ser apresentados. 4. Para desligar o televisor, carregue novamente no botão POWER .

Colocar o televisor no modo de espera Pode colocar o televisor no modo de espera para reduzir o consumo de energia. O modo de espera pode ser útil quando quiser interromper temporariamente a visualização (durante uma refeição, por exemplo). 1. Carregue no botão POWER do telecomando. ➣ O ecrã apaga-se e aparece um indicador de suspensão vermelho no seu televisor. 2. Para voltar a ligar o televisor, basta carregar novamente em POWER , nos botões numéricos (0~9) TV ou no botão de canais para cima/baixo (</>). ➣ Não deixe o televisor no modo de espera durante muito tempo (quando estiver, por exemplo, de férias). É aconselhável desligar o televisor da tomada e da antena.

Com o aparelho ligado, carregue no botão MENU. O menu principal aparece no ecrã. O lado esquerdo do menu tem ícones: Imagem, Som, Canal, Configurar, Entrada. Carregue no botão ▲ ou ▼ para seleccionar um dos ícones. Carregue no botão ENTER para aceder ao submenu do ícone. Carregue no botão EXIT para sair. ➣ Os menus no ecrã desaparecem após cerca de um minuto.

TV Imagem Modo : Standard  Retroiluminação 7 Contraste 95 Brilho 45 Nitidez 50 Cor 50 Matiz Vr50 Vm50 Definições detalhadas  sMais Mover

Utilizar o Botão TOOLS Pode utilizar o botão TOOLS para seleccionar de modo rápido e fácil funções utilizadas frequentemente. O menu “Ferramentas” (Definição de Ferramentas) altera consoante o modo de entrada externa que está a visualizar. 1. 2. 3.

Carregue no botão TOOLS. Aparece o menu “Ferramentas”. Carregue no botão ▲ ou ▼ para seleccionar um menu. Carregue nos botões ▲/▼/◄/►/ENTER para ver, alterar, ou utilizar os itens seleccionados. Para uma descrição mais detalhada de cada função, consulte a página correspondente.

Ferramentas Anynet+ (HDMI-CEC) Modo Imagem : Standard Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. : Deslig. Dual l-ll : Mono Mover

Plug & Play Quando ligar o televisor pela primeira vez, ocorrem várias Plug & Play programações básicas, automática e subsequentemente. Estão disponíveis as seguintes definições. ➣ A Protecção de Ecrã é activada quando nenhuma tecla Start Plug & Play. no controlo remoto é carregada durante mais de 1 minuto OK enquanto o “Plug & Play” está em funcionamento. ➣ A Protecção de Ecrã é activada caso não exista nenhum sinal em funcionamento durante mais de 15 minutos. Enter 1. Carregue no botão POWER do telecomando. Aparece a mensagem “Start Plug & Play” com a opção “OK” seleccionada. 2. Seleccione o idioma adequado carregando no botão  ou . Carregue no botão ENTER para confirmar a sua escolha. 3. Carregue no botão ◄ ou ► para seleccionar “Demo de Loja” ou “Uso Doméstico” e depois no botão ENTER . ➣ Para obter a melhor imagem num ambiente doméstico, deve definir o televisor para o modo “Uso Doméstico”. ➣ O modo “Demo de Loja” destina-se a apenas aos locais de venda a retalho. ➣ Se definir acidentalmente o aparelho para o modo “������������������������������������������� Demo de Loja������������������������������� ” e pretender voltar para “Uso Doméstico” (Standard): Carregue no botão Volume do televisor. Quando o OSD do volume é apresentado, carregue sem soltar o botão MENU do televisor durante 5 segundos. 4. Aparece a mensagem “Verific. entrada ant.” com a opção “OK” seleccionada. Carregue no botão ENTER . ➣ Verifique se o cabo da antena está bem ligado. 5. Seleccione o país adequado carregando no botão  ou . Carregue no botão ENTER para confirmar a sua escolha. 6. Aparece o menu “Memor. auto.” com a opção “Iniciar” seleccionada. Carregue no botão ENTER . ➣ A procura de canais começa e termina automaticamente. ➣ Carregue no botão ENTER em qualquer altura para interromper o processo de memorização. ➣ Concluída a memorização de todos os canais disponíveis, o menu “Ajuste o Relógio” aparece no ecrã. 7. Carregue no botão ENTER . Seleccione “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” carregando no botão  ou . Acerte a “Mês”, “Data”, “Ano”, “Hora” ou “Minuto” carregando no botão  ou . ➣ Também pode acertar o “Mês”, “Dia”, “Ano”, Hora” e “Minuto” carregando nos botões numéricos do telecomando. 8. Carregue no botão ENTER para confirmar o acerto. Aparece a mensagem “Divirta-se!” Quando terminar, carregue no botão ENTER . ➣ Mesmo se não carregar no botão ENTER , a mensagem desaparece automaticamente passados vários segundos.  Idioma: seleccione o seu idioma.  País: seleccione o seu país.  Memor. auto.: procura e memoriza automaticamente os canais disponíveis na sua zona.  Ajuste o Relógio: acerta a hora no relógio do televisor.

BN68-01410A-00Por-0221.indd 9

Se quiser reiniciar esta função... 1. Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar “Configurar” e depois no botão ENTER . 2. Carregue novamente no botão ENTER para seleccionar “Plug & Play”. Para obter mais informações sobre como configurar opções, consulte a página 9. ➣ A função “Plug & Play” só está disponível no modo TV.

Memorizar canais automaticamente Pode procurar os intervalos de frequência disponíveis (a disponibilidade depende do país em que se encontra). Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. No entanto, pode ordenar os números manualmente e apagar todos os canais que não pretende ver. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTER . 2. Carregue no botão ENTER para seleccionar “País”. 3. Seleccione o país adequado carregando no botão ▲ ou ▼. Carregue no botão ENTER para confirmar a sua escolha. 4. Carregue no botão ▲ ou ▼ para seleccionar “Memor. auto.” e depois no botão ENTER . 5. Carregue no botão ENTER . ➣ O televisor começa a memorizar todos os canais disponíveis. ➣ Carregue no botão ENTER em qualquer altura para interromper o processo de memorização e voltar ao menu “Canal”. 6. Concluída a memorização de todos os canais disponíveis, aparece o menu “Ordenar”. (Consulte da página 13)

BN68-01410A-00Por-0221.indd 10

Memorizar canais manualmente Pode memorizar canais de televisão, incluindo os canais recebidos através de redes de televisão por cabo. Quando memorizar canais manualmente, pode escolher: ♦ Se pretende memorizar ou não os canais encontrados. ♦ O número de programa de cada canal memorizado que pretende identificar. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão ▲ ou ▼ para seleccionar “Canal” e depois no botão ENTER . 2. Carregue no botão ▲ ou ▼ para seleccionar “Memor. manual” e depois no botão ENTER . 3. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER . 4. Quando estiver satisfeito com a definição, carregue no botão ENTER . 5. Carregue no botão EXIT para sair.

♦ P rograma (Número do programa a ser atribuído a um canal) Mover Enter Voltar − Carregue no botão ▲ ou ▼ até encontrar o número correcto. Também pode seleccionar directamente o número do canal carregando nos botões numéricos (0~9). ♦ S istema cores: Automático/PAL/SECAM/NTSC4.43 − Carregue no botão ▲ ou ▼ para seleccionar o padrão de cor pretendido. ♦ Sistema som: BG/DK/I/L − Carregue no botão ▲ ou ▼ para seleccionar o padrão de som pretendido. ♦ Canal (Se souber o número do canal a memorizar) − Carregue no botão ▲ ou ▼ para seleccionar C (canal de antena) ou S (canal de cabo). − Carregue no botão ► e depois no botão ▲ ou ▼ para seleccionar o número pretendido. Também pode seleccionar directamente o número do canal carregando nos botões numéricos (0~9). Se não ouvir o som ou se o ouvir em más condições, volte a seleccionar o padrão de som pretendido. ♦ Busca (Se não souber os números dos canais) − Carregue no botão ▲ ou ▼ para iniciar a procura. − O sintonizador procura o intervalo de frequência até aparecer o primeiro canal ou o canal seleccionado no ecrã. ♦ Memorizar (Quando memorizar o canal e o número do programa associado) − Defina para “OK” carregando no botão.ENTER . Modo Canal − P (Modo de programa): Quando terminar a sintonização, já terão sido atribuídos números de posição (P00 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo. − C (Modo de canal de antena): Pode seleccionar um canal, introduzindo o número atribuído a cada estação emissora neste modo. − S (Modo de canal de cabo): Pode seleccionar um canal, introduzindo o número atribuído a cada estação de emissão por cabo neste modo.

BN68-01410A-00Por-0221.indd 11

Adicionar/Bloquear canais O Gestor canais permite bloquear ou adicionar canais facilmente. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar “Canal” e depois no botão ENTER .

TV País : Reino Unido Memor. auto. Memor. manual Gestor canais Ordenar Nome Sintonia fina

2. Carregue no botão  ou  para seleccionar “Lista canais” e depois no botão ENTER .

♦ Adicionar canais A Lista canais permite adicionar canais.

Gestor canais Lista canais  Bloqueio crianças : Deslig. 

3. Seleccione Lista canais carregando no botão ENTER . 4. Vá para o campo ( ) carregando nos botões ▲/▼/◄/►, seleccione um canal que pretende adicionar e carregue no botão ENTER para adicionar o canal. ➣ Se carregar novamente no botão ENTER , o símbolo ( )

junto do canal desaparece e o canal nao e adicionado. “ ” está activo se “Bloqueio crianças” estiver definido para “Lig.”.

♦ Bloquear canais Esta função permite evitar que utilizadores não autorizados como, por exemplo, crianças, assistam a programas inadequados, cortando a imagem e o som.

Lista canais P 1 C3 1 / 10 Prog.

5. Carregue no botão ▲ ou ▼ para seleccionar “Bloqueio crianças” e depois no botão ENTER . 6. Seleccione “Lig.”. carregando no botão ▲ ou ▼ e depois carregue no botão ENTER . 7. Carregue no botão ▲ ou ▼ para seleccionar “Lista canais” e depois no botão ENTER . 8. Va para o campo ( ) carregando nos botões ▲/▼/◄/►, seleccione um canal que pretende bloquear e carregue no botão ENTER . ➣ Se carregar novamente no botão ENTER , o símbolo ( )

junto do canal desaparece e o bloqueio do canal é cancelado. Quando se activa o Bloqueio crianças, aparece um ecrã azul.

Carregue no botão EXIT para sair.

eleccione “Lig.” ou “Deslig.” em “Bloqueio crianças” para activar S ou desactivar mais facilmente os canais seleccionados em “ ”

Para seleccionar estas opções, basta carregar no botão CH LIST do telecomando.

BN68-01410A-00Por-0221.indd 12

Ordenar os canais memorizados Esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar “Canal” e depois no botão ENTER . 2. Carregue no botão  ou  para seleccionar “Ordenar” e depois no botão ENTER . 3. Seleccione o número de canal que quer alterar carregando várias vezes no botão  ou . Carregue no botão ENTER . ➣ O número e o nome do canal seleccionado passam a estar do lado direito. 4. Carregue no botão  ou  para ir para a posição que pretende alterar e depois carregue no botão ENTER . ➣ O canal seleccionado é trocado pelo canal anteriormente memorizado no número escolhido. 5. Para ordenar outro canal, repita os passos 3 a 4. 6. Carregue no botão EXIT para sair.

Atribuir nomes a canais Os canais recebem automaticamente nomes quando as respectivas informações são transmitidas. Pode alterar estes nomes e atribuir outros. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar “Canal” e depois no botão ENTER . 2. Carregue no botão  ou  para seleccionar “Nome” e depois no botão ENTER . 3. Se necessário, seleccione o canal a que quer atribuir um novo nome carregando no botão  ou . Carregue no botão ENTER . ➣ A barra de selecção aparece à volta da caixa de nome. 4. Para... Em seguida... Seleccionar uma letra, número ou símbolo

Carregue no botão  ou .

Passar para a letra seguinte

Carregue no botão .

Voltar à letra anterior

Carregue no botão .

Os seguintes caracteres estão disponíveis: Letras do alfabeto (A~Z) / Números (0~9) / Caracteres especiais (+, -, *, /, espaço) Repita os passos 3 a 4 para cada canal ao qual quer atribuir um novo nome. Carregue no botão EXIT para sair.

BN68-01410A-00Por-0221.indd 13

Sintonização fina da recepção de canais Utilize a sintonização fina para obter uma óptima recepção de um determinado canal. 1. Utilize os botões numéricos para seleccionar directamente o canal em que pretende fazer uma sintonização fina. 2. Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar “Canal” e depois no botão ENTER . 3. Carregue no botão  ou  para seleccionar “Sintonia fina” e depois no botão ENTER . 4. Carregue no botão  ou  para regular a sintonização fina. Carregue no botão ENTER . 5. Carregue no botão EXIT para sair. ➣ Os canais com sintonização fina que foram guardados têm um asterisco “*” do lado direito do número de canal na respectiva faixa. E o número de canal fica vermelho. ➣ Para reiniciar a sintonização fina, seleccione “Reiniciar” carregando no botão ▲ ou ▼ e depois carregue no botão ENTER .

Alterar o padrão de imagem Pode seleccionar o tipo de imagem que melhor corresponde aos seus requisitos de visualização. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão ENTER para seleccionar “Imagem”. 2. Carregue novamente no botão ENTER para seleccionar “Modo”. 3. Carregue no botão  ou  para seleccionar o efeito de imagem pretendido. Carregue no botão ENTER . 4. Carregue no botão EXIT para sair.  Dinâmico: s elecciona uma imagem de alta definição numa sala bem iluminada.  Standard: s elecciona uma boa imagem numa sala com condições de iluminação normais.  Filme: selecciona uma boa imagem numa sala escura.

TV Imagem Modo : Standard  Retroiluminação 7 Contraste 95 Brilho 45 Nitidez 50 Cor 50 Matiz Vr50 Vm50 Definições detalhadas  sMais Mover

Imagem Dinâmico3 Modo : Standard Standard 7 Retroiluminação Filme 80 Contraste Brilho 50 Nitidez 50 Cor 50 Matiz Vr50 Vm50 Definições detalhadas sMais

É preciso ajustar o modo Imagem separadamente para cada fonte de entrada.

Também pode carregar no botão P.MODE do telecomando para seleccionar uma das definições de imagem.

Configuração Fácil 1. Carregue no botão TOOLS no telecomando. 2. Carregue no botão ▲ ou ▼ para seleccionar “Modo Imagem”. 3. Carregue nos botões ◄ ou ► para seleccionar o modo de imagem pretendido. 4. Carregue no botão EXIT ou TOOLS para sair.

Ferramentas Anynet+ (HDMI-CEC) Modo Imagem ◄ Standard ► Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. : Deslig. Dual l-ll : Mono Mover

2008-02-21 �� 2:00:25

Regular a imagem padrão

O televisor tem várias definições que permitem controlar a qualidade da imagem. 1. Para seleccionar o efeito de imagem pretendido, siga as instruções 1 a 3 de “Alterar o padrão de imagem”. (na página 17) 2. Carregue no botão  ou  para seleccionar uma determinada opção. Carregue no botão ENTER . 3. Carregue no botão  ou  para diminuir ou aumentar o valor de uma determinada opção. Carregue no botão ENTER . 4. Carregue no botão EXIT para sair.  Retroiluminação: A justa a luminosidade do ecrã através do ajuste da luminosidade da retroiluminação do LCD. (0~10)  Contraste: ajusta a luminosidade e a escuridão entre os objectos e o fundo.  Brilho: ajusta a luminosidade do ecrã inteiro.  Nitidez: a justa o contorno dos objectos para que fiquem mais nítidos ou mais esbatidos.  Cor: a justa as cores, tornando-as mais claras ou mais escuras.  Matiz: a justa a cor dos objectos, tornando-os mais avermelhados ou esverdeados, o que lhes confere uma aparência mais natural.

TV Imagem Modo : Standard  Retroiluminação 7 Contraste 95 Brilho 45 Nitidez 50 Cor 50 Matiz Vr50 Vm50 Definições detalhadas  sMais Mover

Os valores ajustados são memorizados de acordo com o modo Imagem seleccionado. Em modo PC, apenas pode efectuar alterações à “Retroiluminação”, “Contraste” e “Brilho”. Nos modos TV, Ext., AV, S-Video do sistema PAL não pode utilizar a Função “Matiz”. Para voltar às predefinições de imagem, basta seleccionar “Reiniciar”. (Consulte “Repor as predefinições de imagem” na página 17.)

Configurar definições detalhadas na imagem Pode seleccionar a tonalidade que mais lhe agrada. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão ENTER para seleccionar “Imagem”. 2. Carregue no botão ENTER para seleccionar “Modo”. Carregue no botão ▲ ou ▼ para seleccionar “Standard” ou “Filme” e depois no botão ENTER . 3. Carregue no botão ▲ ou ▼ para seleccionar “Definições detalhadas” e depois no botão ENTER . 4. Seleccione a opção pretendida carregando no botão  ou  e depois carregue no botão ENTER . 5. Quando estiver satisfeito com a definição, carregue no botão ENTER . 6. Carregue no botão EXIT para sair. ➣ “Definições detalhadas” está disponível nos modos “Standard” ou “Filme”. ➣ Em modo PC, pode apenas efectuar alterações ao “Contraste dinâm.”, “Gama” e “Equilíbrio do branco” nos itens de “Definições detalhadas”.

TV Imagem Modo : Standard  Retroiluminação 7 Contraste 95 Brilho 45 Nitidez 50 Cor 50 Matiz Vr50 Vm50 Definições detalhadas  sMais Mover

Definições detalhadas Ajustar preto : Deslig.  Contraste dinâm. : Médio  Gama :0  Matriz de cores : Personalizar  Equilíbrio do branco  Tom de pele :0  Melhor. extremid. : Lig.  xvYCC : Deslig.  Mover

 Ajustar preto: Deslig./Baixa/Médio/Alto Pode seleccionar directamente o nível de preto no ecrã para ajustar a intensidade do ecrã.  Contraste dinâm.: Deslig./Baixa/Médio/Alto Pode ajustar o contraste do ecrã até obter o melhor. Português - 16

BN68-01410A-00Por-0221.indd 16

2008-02-21 �� 2:00:26

 Gama: -3 ~ +3 Pode ajustar a intensidade das cores primárias (vermelho, verde e azul). Carregue no botão ◄ ou ► até obter a definição ideal.  Matriz de cores: Automático/Nativa/Personalizar A matriz de Cores é um esquema de Cores composto pelas Cores “Vermelho”, “Verde” e “Azul”. Seleccione a sua matriz de Cores favorita para obter a Cor mais natural. ♦ Automático: A Matriz de Cores Automática ajusta automaticamente o tom de cor mais natural com base em fontes de programa. ♦ Nativa: A Matriz de Cores Nativa fornece uma tonalidade mais rica e profunda. ♦ Personalizar: Ajusta o intervalo de cores de acordo com a sua preferência.

Personalizar a Matriz de Cores Cor: Vermelho/Verde/Azul/Amarelo/Ciano/Magenta Ajusta o intervalo de Cores de acordo com a sua preferência. “Cor” está disponível quando a “Matriz de cores” está definida para “Personalizar”. Carregue no botão ▲ ou ▼ para seleccionar “Vermelho”, “Verde”, “Azul”, “Amarelo”, “Ciano” ou “Magenta”. Carregue no botão ENTER . Vermelho/Verde/Azul: Em “Cor”, pode ajustar os valores de RGB para a cor seleccionada. Carregue no botão ▲ ou ▼ para seleccionar “Vermelho”, “Verde”, ou “Azul” para a alterar. Carregue no botão ENTER . Carregue no botão ◄ ou ► para diminuir ou aumentar o valor de um item em particular. Carregue no botão ENTER . Reiniciar: Repõe os valores predefinidos da matriz de cores. Equilíbrio do branco: Verm.-Offset/Verde-Offset/Azul-Offset/Verm.-Gain/Verde-Gain/Azul-Gain/ Reiniciar Pode ajustar a temperatura da cor de modo a obter imagens com cores mais naturais. Verm.-Offset/Verde-Offset/Azul-Offset/Verm.-Gain/Verde-Gain/Azul-Gain: Se alterar os valores ajustados actualiza o ecrã. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER . Carregue no botão ◄ ou ► até obter a definição ideal. Reiniciar: O equilíbrio do branco ajustado anteriormente volta às predefinições. Flesh Tone: -15 ~ +15 Pode realçar o tom cor-de-rosa da pele na imagem. Carregue no botão ◄ ou ► até obter a configuração ideal. Ao alterar os valores ajustados, o ecrã é actualizado. Melhor. extremid.: Deslig./Lig. Pode realçar os limites dos objectos na imagem. xvYCC: Deslig./Lig. Definir o modo xvYCC para Ligado aumenta o detalhe e o espaço de cores, se estiver a ver filmes a partir de um dispositivo externo (ie. leitor de DVD) ligado às tomadas HDMI ou IN de Componente. Tem de definir o Modo Imagem para Filme para tirar partido desta função. ➣ Apenas disponível em “HDMI” e “Componente” no modo “Filme”. ➣ Se a função xvYCC estiver activa, o PIP não pode ser seleccionado.

Repor as predefinições de imagem É possível repor as predefinições de imagem. 1. Para seleccionar o efeito de imagem pretendido, siga as instruções 1 a 3 na página 15 de “Alterar o padrão de imagem”. (na página 15) 2. Carregue no botão  ou  para seleccionar “Reiniciar” e depois no botão ENTER . 3. Carregue no botão ▲ ou ▼ para seleccionar “OK” ou “Cancelar”. Carregue no botão ENTER . 4. Carregue no botão EXIT para sair. ➣ “Reiniciar” aplica-se a cada modo de imagem.

TV Imagem Mais Opções de imagem OK Reiniciar : Cancelar

2008-02-21 �� 2:00:26

Configurar Opções de Imagem 1.

TV Imagem Carregue no botão MENU para aceder ao menu. Mais Carregue no botão ENTER para seleccionar “Imagem”. Opções de imagem  2. Carregue no botão  ou  para seleccionar “Opções de Reiniciar : OK  imagem” e depois no botão ENTER . 3. Seleccione a opção pretendida carregando no botão  ou . Carregue no botão ENTER . 4. Quando estiver satisfeito com a definição, carregue no botão ENTER . Mover Enter Voltar 5. Carregue no botão EXIT para sair. Opções de imagem TV ➣ Em modo PC, apenas pode efectuar alterações à Tonalidade : Normal  “Tonalidade” e “Tamanho” nos itens em “Opções de Tamanho : Wide Automático  Modo de ecrã : 16:9  imagem”. NR Digital : Automático  DNIe : Deslig.   Tonalidade: Cores frias2/Cores frias1/Normal/ Nv.pr.HDMI : Normal  Cores quentes1/Cores quentes2 Movie plus : Baixa  Pode seleccionar a tonalidade que mais lhe agrada. Apenas Modo Azul : Deslig.  ➣ Os valores ajustados são memorizados de acordo com o Mover Enter Voltar modo Imagem seleccionado. ➣ “Cores quentes1” ou “Cores quentes2” só são activados quando o modo de imagem é “Filme”.  Tamanho: Wide Automático/16:9/Zoom 16:9/Zoom/4:3/Digitalização prec. Pode seleccionar o tamanho de imagem que melhor corresponde às suas necessidades de visualização.

Wide Automático: ajusta automaticamente a imagem para o formato “16:9”. 16:9 : ajusta a imagem para 16:9 (formato adequado para DVDs ou transmissões em banda larga). Zoom 16:9: aumenta ainda mais o tamanho da imagem do que 4:3. Zoom: a mplia a imagem 16:9 (na direcção vertical) para se ajustar ao tamanho do ecrã. 4:3: predefinição para um filme de vídeo ou transmissão normal. Digitalização prec.: Utilize a função para ver a imagem completa sem quaisquer cortes quando entram os sinais HDMI (720p/1080i/1080p) ou Component (1080i/1080p).

A função “Wide Automático” só está disponível nos modos “TV”, “Ext1”, “Ext2”, “AV” e “S-Vídeo”. No modo PC, só é possível ajustar os modos “16:9” e “4:3”. As definições podem ser ajustadas e memorizadas para cada dispositivo externo ligado à entrada do televisor. Pode ocorrer retenção temporária de imagem ao visualizar uma imagem estática no televisor por mais de duas horas. Zoom 16:9: mova o ecrã para cima/baixo com o botão ▲ ou ▼ depois de seleccionar , carregando no botão ►ou ENTER . Zoom: seleccione carregando no botão ◄ ou ►. Utilize o botão ▲ ou ▼ para mover a imagem para cima e para baixo. Depois de seleccionar� , utilize o botão ▲ ou ▼ para ampliar ou reduzir o tamanho da imagem na direcção vertical. Quando o modo Duplo ( , )��������������������������������������������������������� tiver sido configurado no PIP, o Tamanho da Imagem não pode ser configurado. Depois de seleccionar “Digitalização prec.” nos modos HDMI (1080i/1080p) ou Componente (1080i/1080p): Seleccione carregando no botão ◄ ou ►. Utilize o botão ▲, ▼, ◄ ou ► para mover a imagem. Reiniciar: Carregue no botão ◄ ou ► para seleccionar “Reiniciar” e depois carregue no botão ENTER Pode inicializar a definição.

Para seleccionar estas opções, basta carregar no botão P.SIZE do telecomando.

BN68-01410A-00Por-0221.indd 18

 Modo de ecrã: 16:9/Zoom 16:9/Zoom/4:3 Se definir o tamanho da imagem para Wide Automático (Auto Wide) num televisor panorâmico 16:9, pode determinar o tamanho que pretende ver: a imagem 4:3 WSS (Wide Screen Service) ou nenhuma. Cada país europeu requer um tamanho de imagem diferente pelo que esta função permite aos utilizadores seleccionar o tamanho.    

16:9: define a imagem para o modo 16:9. Zoom 16:9: aumenta ainda mais o tamanho da imagem do que 4:3. Zoom: aumenta o tamanho da imagem na vertical. 4:3: define a imagem para o modo normal de 4:3. Esta função encontra-se disponível no modo “Wide Automático”. Esta função não se encontra disponível nos modos “PC”, “Componente” ou “HDMI”.

 NR Digital: Deslig./Baixa/Médio/Alto/Automático Se o sinal de transmissão recebido pelo seu televisor for fraco, pode activar a função de redução do ruído digital para ajudar a diminuir os efeitos da electricidade estática ou de fantasma que possam aparecer no ecrã. ➣ Quando o sinal estiver fraco, seleccione uma das outras opções até aparecer a melhor imagem.  DNIe: Deslig./Demo/Lig. Este televisor inclui a função DNIe que proporciona uma qualidade de imagem excelente. Se definir DNIe para Lig., pode ver a imagem no ecrã com a função DNIe activada. Se definir DNIe para Demo, pode ver a DNIe aplicada e imagens normais no ecrã, para fins de demonstração. Se utilizar esta função, pode ver a diferença na qualidade da imagem. ➣ DNIeTM (Digital Natural Image engine) Esta função permite obter uma imagem com melhor definição graças à redução de ruído 3D, melhoramento de detalhes, de contrastes e de brancos. O novo algoritmo de compensação de imagem proporciona imagens mais claras, mais nítidas e com maior detalhe. Com a tecnologia DNIeTM os seus olhos adaptam-se a todos os sinais. ➣ Esta função não está disponível nos modos “Filme” e “Standard”.  Nv.pr.HDMI: Normal/Baixa Seleccionar directamente o nível de preto no ecrã para ajustar a intensidade do ecrã. ➣ Esta função só está activa quando ligar a entrada externa a HDMI (sinais RGB)  Movie Plus: Deslig./Baixa/Médio/Alto/Demo O tom de pele parece mais natural e o texto mais nítido, mesmo nas cenas com movimento rápido. ➣ Utilize esta função quando estiver a ver filmes. ➣ Esta função não está disponível nos modos “Zoom 16:9” e “Zoom”. ➣ Esta função não está disponível quando o “PIP” estiver configurado para “Lig.”. ➣ Não é suportado no modo HDMI 1080p/24Hz.  Modo Apenas azul: Deslig./Lig. Esta função está disponível para especialistas de medição de dispositivos AV. Esta função apresenta o sinal azul apenas através da remoção dos sinais vermelho e verde do sinal de vídeo, de modo a dar um efeito Filtro Azul que é utilizado para ajustar a Cor e Matiz de equipamentos de vídeo, tais como leitores de DVD, Home Theaters, etc. Através da utilização desta função, pode ajustar a Cor e Matiz para valores preferenciais adequados ao nível de sinal de cada dispositivo de vídeo que utilize Padrões da Barra de Cores Vermelho/Verde/ Azul/Ciano/Magenta/Amarelo, sem utilizar um Filtro Azul adicional. ➣ O “Modo Apenas azul” está disponível quando o modo de imagem está definido para “Filme” ou “Standard”.

BN68-01410A-00Por-0221.indd 19

Ver a imagem na imagem (PIP) Pode ver uma imagem secundária na imagem principal de um programa de televisão ou de um vídeo. Desta forma, pode ver a imagem de um programa de televisão ou de um vídeo a partir de qualquer equipamento ligado enquanto vê a imagem principal. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar “Configurar” e depois no botão ENTER . 2. Carregue no botão  ou  para seleccionar “PIP” e depois no botão ENTER . 3. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER . 4. Quando estiver satisfeito com a definição, carregue no botão ENTER . 5. Carregue no botão EXIT para sair. ➣ Pode notar que a imagem que aparece na janela PIP se torna ligeiramente artificial quando utilizar o ecrã principal para ver um jogo ou karaoke. Configuração Fácil 1. Carregue no botão TOOLS no telecomando. 2. Carregue no botão ▲ ou ▼ para seleccionar “PIP”, depois carregue no botão ENTER . 3. Carregue no botão ▲ ou ▼ para seleccionar um item em particular. 4. Carregue no botão ◄ ou ► para seleccionar a opção pretendida. 5. Carregue no botão EXIT ou TOOLS para sair. ♦ PIP: Lig./Deslig. Pode activar ou desactivar a função PIP.

PIP PIP Fonte Programa Tamanho Posição

Se a imagem principal estiver no modo “HDMI”, a opção “Tamanho” fica disponível.

Posição: / / / Pode seleccionar a posição da imagem secundária.

Configurar Plug & Play  Idioma : Português  Tempo  Efeito de luz : Modo visual. lig  Montagem parede  Melodia : Deslig.  Entretenimento : Deslig.  Poupança energ. : Deslig.  PIP 

Fonte Pode seleccionar uma fonte da imagem secundária. Tamanho: / / Pode seleccionar o tamanho da imagem secundária.

), não é possível seleccionar “Posição”.

Programa Só pode seleccionar um canal da imagem secundária quando a opção “Fonte” estiver definida para “TV”.

BN68-01410A-00Por-0221.indd 20

Funções de som 1. Carregue no botão MENU para aceder ao menu. Carregue no botão ▲ ou ▼ para seleccionar “Som” e depois no botão ENTER .

2. Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER . 3. Quando estiver satisfeito com a definição, carregue no botão ENTER . 4.

Som Modo : Personalizar Equalizador SRS TS XT : Deslig. Volume auto. : Deslig. Altifalante do televisor: Lig. Seleção do Som : Principal

Carregue no botão EXIT para sair.

 Modo: Standard/Música/Filme/Discurso/Personalizar Pode seleccionar o tipo de efeitos sonoros especiais a utilizar, quando estiver a ver um determinado programa.

Ferramentas Anynet+ (HDMI-CEC) Modo Imagem : Modo Som ◄ Temporizador : SRS TS XT : Poupança energ. : Dual l-ll :

Configuração Fácil 1. Carregue no botão TOOLS no telecomando. Mover 2. Carregue no botão ▲ ou ▼ para seleccionar “Modo Som”. 3. Carregue nos botões ◄ ou ► para seleccionar o modo de som pretendido. 4. Carregue no botão EXIT ou TOOLS para sair.

 Equalizador: Balanço/100Hz/300Hz/1kHz/3kHz/10kHz O televisor tem várias definições que permitem controlar a qualidade do som. ➣ Se alterar estas definições, o modo de som muda automaticamente para “Personalizar”.

 SRS TS XT: Deslig./Lig. TruSurround XT é uma tecnologia patenteada da SRS que permite reproduzir conteúdos 5.1 multicanais apenas com duas colunas. A tecnologia TruSurround proporciona um excelente som surround virtual, através de qualquer sistema de reprodução com duas colunas, incluindo os altifalantes internos de televisores. É totalmente compatível com todos os formatos multi-canais. Configuração Fácil 1. Carregue no botão TOOLS no telecomando. 2. Carregue no botão ▲ ou ▼ para seleccionar “SRS TS XT”. 3. Carregue no botão ▲ ou ▼ para seleccionar "Deslig." ou "Lig.". 4. Carregue no botão EXIT ou TOOLS para sair.

TruSurround XT, SRS e o símbolo são marcas comerciais da SRS Labs, Inc. A tecnologia TruSurround XT está incorporada sob licença da SRS Labs, Inc.  Volume auto.: Deslig./Lig. Cada estação emissora tem condições de sinal específicas e, por isso, não é fácil regular o volume sempre que muda de canal. Esta função permite regular automaticamente o volume do canal pretendido, baixando o som quando o sinal de modulação é alto ou aumentando o som quando o sinal de modulação é baixo. Português - 21

BN68-01410A-00Por-0221.indd 21

2008-02-21 �� 2:00:29

 Altifalante do televisor: Deslig./Lig. Se quiser ouvir som através de colunas separadas, cancele o amplificador interno. ➣ Os botões +, - e MUTE não funcionam quando o “Altifalante do televisor” está definido para Deslig. ➣ Quando o “Altifalante do televisor” está definido para “Deslig”, só pode utilizar “Seleção do Som” (no modo PIP) no menu Som.  Seleção do Som: Principal/Sub Se a função PIP estiver activada, pode ouvir o som da imagem secundária (PIP). − Principal: utiliza-se para ouvir o som da imagem principal. − Sub: utiliza-se para ouvir o som da imagem secundária.

Predefinição Mudança automática DUAL 1 Mudança automática DUAL 1

Se o sinal estéreo for fraco e ocorrer uma mudança automática, mude para Mono. Esta função só está activa com o sinal de som estéreo. Está desactivada com o sinal de som mono. Esta função só está disponível no modo TV.

Ligar auscultadores (vendidos separadamente) Se quiser ver um programa de televisão sem incomodar as pessoas que o rodeiam, pode ligar uns auscultadores ao televisor. ➣ Quando introduz a ficha na porta correspondente, apenas pode utilizar as opções “Volume auto.” e “Seleção do Som” (no modo PIP) do menu de Som. ➣ O uso prolongado dos auscultadores com o volume muito alto pode provocar lesões auditivas. ➣ Se ligar os auscultadores ao sistema, não ouve o som dos altifalantes. ➣ O volume dos auscultadores e o do televisor regulam-se de forma diferente.

Painel lateral do televisor

Acertar e ver a hora actual Pode acertar o relógio do televisor para que apareça a hora actual quando carregar no botão INFO. Também tem de acertar a hora se quiser utilizar os temporizadores Ligar/Desligar automático. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar “Configurar” e depois no botão ENTER . 2. Carregue no botão  ou  para seleccionar “Tempo” e depois no botão ENTER . 3. Carregue no botão ENTER para seleccionar “Ajuste o Relógio”. 4. Para... Carregue no...

Confirmar a definição.

TV Mês p 01 q Hora 00

Ir para “Mês”, “Data”, “Ano”, “Hora” ou “Minuto”  botão ou  Acertar a “Mês”, “Data”, “Ano”, “Hora” ou “Minuto”

Carregue no botão EXIT para sair. Sempre que carrega no botão INFO aparece a hora actual. Também pode acertar o “Mês”, “Data”, “Ano”, “Hora” e “Minuto” carregando nos botões numéricos do telecomando.

Programar o temporizador Pode seleccionar um intervalo de tempo entre 30 e 180 minutos, após o qual o televisor muda automaticamente para o modo de espera. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar “Configurar” e depois no botão ENTER . 2. Carregue no botão  ou  para seleccionar “Tempo” e depois no botão ENTER . 3. Carregue no botão  ou  para seleccionar “Temporizador” e depois no botão ENTER . 4. Carregue várias vezes no botão  ou  até aparecer o tempo pretendido (Deslig., 30, 60, 90, 120, 150, 180). Carregue no botão ENTER . 5. Carregue no botão EXIT para sair. ➣ Quando o temporizador chegar a 0, o televisor passa automaticamente para o modo de espera. Configuração Fácil 1. Carregue no botão TOOLS no telecomando. 2. Carregue no botão ▲ ou ▼ para seleccionar “Temporizador”. 3. Carregue no botão ◄ ou ► para seleccionar o minuto. 4. Carregue no botão EXIT ou TOOLS para sair.

TV Mode : Custom  Configurar Equalizer  Plug & Play SRS TS XT : Deslig.   Language : Português  Auto Volume : Deslig.  Tempo  Internal Mute : Deslig. Efeito de luz : Modo visual. lig   Reset Montagem parede  Melodia : Deslig.  Entretenimento : Deslig.  Poupança energ. : Deslig.  PIP  Mover Enter Voltar Mover

Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar “Configurar” e depois no botão ENTER . 2. Carregue no botão  ou  para seleccionar “Tempo” e depois no botão ENTER . 3. Carregue no botão  ou  para seleccionar “Temporizador 1”, “Temporizador 2” ou “Temporizador 3” e depois no botão ENTER . Podem ser efectuadas três Configurações diferentes de Ligar/Desligar à Hora Definida. ➣ Primeiro, tem de acertar o relógio. 4. Carregue no botão ◄ ou ► para seleccionar a opção pretendida abaixo. Carregue no botão ▲ ou ▼ para seleccionar a definição pretendida.

♦D esligar à hora definida: Seleccione as horas, os minutos e “Activado”/”Desactivado”. (Para activar o temporizador com a definição pretendida, seleccione “Activado”.) ♦ Volume: Seleccione o nível de som pretendido para quando ligar. ♦R epetir: Seleccione “Uma vez”, “Diariamente”, “Seg ~ Sex”, “Seg ~ Sáb” ou “Sáb ~ Dom”. ♦ Programa : Quando o Ligar à hora definida está activo, pode ligar um canal específico.

ode introduzir directamente a hora e os minutos carregando nos botões numéricos do telecomando. P Desligar automaticamente Quando definir o temporizador para “Ligar” à hora definida, o televisor desliga-se eventualmente se não carregar em nenhum comando no período de 3 horas após o temporizador ter ligado o televisor. Esta função só está disponível no modo “Ligar” à hora definida do temporizador e permite evitar sobreaquecimentos, que podem ocorrer se o televisor permanecer ligado durante muito tempo.

Seleccionar o idioma Quando utilizar o aparelho pela primeira vez, tem de seleccionar o idioma dos menus e indicações mostrados no ecrã. 1. Carregue no botão MENU para aceder ao menu no ecrã. Carregue no botão  ou  para seleccionar “Configurar” e depois no botão ENTER . 2. Carregue no botão  ou  para seleccionar “Idioma” e depois no botão ENTER . 3. Seleccione um determinado idioma carregando várias vezes no botão  ou . Carregue no botão ENTER . 4. Carregue no botão EXIT para sair.

TV Configurar Plug & Play  Idioma : Português  Tempo  Efeito de luz : Modo visual. lig  Montagem parede  Melodia : Deslig.  Entretenimento : Deslig.  Poupança energ. : Deslig.  PIP  Mover

Configurar o Efeito de luz (consoante o modelo) De acordo com a situação, pode ligar/desligar o LED na frente do televisor. Faça-o para poupar energia ou quando o LED lhe perturbar a visão.

1. Carregue no botão MENU para aceder ao menu no ecrã. Carregue no botão  ou  para seleccionar “Configurar” e depois no botão ENTER . 2. Carregue no botão  ou  para seleccionar “Idioma” e depois no botão ENTER .

Mode : Custom  Configurar Equalizer  Plug & Play SRS TS XT : Deslig.   Idioma : Português  Auto Volume : Deslig.   Tempo Internal Mute : Deslig. Efeito de luz : Modo visual. lig   Reset Montagem parede  Melodia : Deslig.  Entretenimento : Deslig.  Poupança energ. : Deslig.  PIP  Mover Enter Voltar Mover

3. Carregue no botão ▲ ou ▼ para seleccionar "Deslig.", "Modo Standby lig", "Modo visual. lig" ou "Lig.". Carregue no botão ENTER ♦ ♦ ♦ ♦

LED Deslig.: O LED não acende. Modo Standby lig: Liga o LED no modo de espera. Modo visual. lig: Liga o LED enquanto vê televisão. Lig.:O LED está sempre aceso.

Coloque “Efeito da luz” em “Deslig.” para reduzir o consumo de energia. Carregue no botão EXIT para sair.

Melodia / Entretenimento / Poupança energ. 1.

Carregue no botão MENU para aceder ao menu. Carregue no botão ▲ ou ▼ para seleccionar “Configurar” e depois no botão ENTER . 2. Seleccione a opção pretendida carregando no botão ▲ ou ▼e depois carregue no botão ENTER . 3. Quando estiver satisfeito com a definição, carregue no botão ENTER . 4. Carregue no botão EXIT para sair.

 Melodia: Deslig./Baixa/Médio/Alto Pode regular a melodia que toca quando liga/desliga o televisor. ➣ A Medodia não reproduz − Quando não sai som do televisor porque o botão MUTE foi premido. − Quando não sai som do televisor porque o botão - (Volume) foi premido. − Quando o televisor é desligado pela função Temporizador.

BN68-01410A-00Por-0221.indd 25

2008-02-21 �� 2:00:32

 Entretenimento: Deslig./Desporto/Cinema/Jogos O modo “Entretenimento” permite-lhe seleccionar a imagem e som ideais para desporto, cinema e jogos. − Deslig.: Desactiva a função “Entretenimento”. − Desporto: Fornece a qualidade de imagem e som ideal para desporto. Pode desfrutar de uma cor e som mais arrebatadores. − Cinema: Fornece a qualidade de imagem e som ideal para cinema. Pode obter uma imagem mais rica e um som optimizado. − Jogos: Fornece a qualidade de imagem e som ideal para jogos. Este modo aumenta a velocidade de jogo quando utiliza uma consola de jogos externa ligada ao Televisor. ➣ Se definir qualquer um dos três modos de “Entretenimento” para Ligado, as definições serão bloqueadas e não podem ser ajustadas. Se pretende ajustar os modos Imagem ou Som, o modo “Entretenimento” deve ser desligado. ➣ As definições de “Entretenimento” são guardadas para cada fonte de entrada. ➣ Se definir qualquer um dos três modos de “Entretenimento” para Ligado, a função “SRS TS XT” fica indisponível. Pode carregar repetidamente no botão E.MODE do telecomando para alterar as definições de “Entretenimento”.

 Poupança energ.: Deslig./Baixa/Médio/Alto/Automático Esta função regula a luminosidade do ecrã consoante as condições de iluminação. − Deslig.: Desactiva a função de poupança de energia. − Baixa: Programa o televisor para o modo de baixa poupança de energia. − Médio: Programa o televisor para o modo de poupança média de energia. − Alto: Programa o televisor para o modo de alta poupança de energia. − Automático: Ajusta automaticamente o brilho do televisor de acordo com as cenas. Configuração Fácil 1. Carregue no botão TOOLS no telecomando. 2. Carregue no botão ▲ ou ▼ para seleccionar “Poupança energ. ”. 3. Carregue no botão ◄ ou ► para seleccionar "Deslig.", "Baixa", "Médio", "Alto" ou "Automático". 4. Carregue no botão EXIT ou TOOLS para sair.

Ferramentas Anynet+ (HDMI-CEC) Modo Imagem : Standard Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. ◄ Deslig. ► Dual l-ll : Mono Mover

Seleccionar a fonte Pode fazer uma selecção das fontes externas ligadas às tomadas de entrada do televisor. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão ▲ ou ▼ para seleccionar “Entrada” e depois no botão ENTER . 2. Carregue novamente no botão ENTER para seleccionar “Lista de fontes”. ➣ Se não estiver ligado nenhum dispositivo externo ao televisor, só as opções “TV”, “Ext.1” , “Ext.2” estão activadas na “Lista de fontes”. As opções “AV”, “S-Vídeo”, “Componente”, “PC”, “HDMI1”, “HDMI2”, e ”HDMI3” só são activadas se ligar os dispositivos correspondentes ao televisor. 3. Seleccione o dispositivo pretendido carregando no botão  ou . Carregue no botão ENTER .

Carregue no botão SOURCE do telecomando para alternar entre todas as fontes disponíveis. É possível seleccionar o modo TV carregando no botão TV, nos botões numéricos (0~9) e no botão P</> do telecomando. Também pode ver o modo HDMI carregando simplesmente no botão HDMI do telecomando.

Editar os nomes das fontes de entrada Identifique o dispositivo ligado às tomadas de entrada para que a selecção de fontes de entrada se torne mais fácil. 1. Carregue no botão MENU para aceder ao menu. Carregue no botão  ou  para seleccionar“Entrada” e depois no botão ENTER . 2. Carregue no botão  ou  para seleccionar “Editar nome” e depois no botão ENTER . 3. Carregue no botão  ou  para seleccionar o dispositivo cujo nome quer editar. Carregue no botão ENTER . 4. Carregue no botão  ou  para seleccionar o dispositivo pretendido. Carregue no botão ENTER . 5. Carregue no botão EXIT para sair. ➣ Se tiver ligado um PC com uma resolução de 1920 X 1080 a 60Hz à porta HDMI IN 2, deve definir o modo “HDMI2” para “PC” em “Editar nome” do modo “Entrada”.

TV Mode : Custom Entrada Equalizer Lista de XT fontes :: TV SRS TS Deslig. Editar nome Auto Volume : Deslig. Anynet+(HDMI-CEC) Internal Mute : Deslig. WISELINK Reset

2008-02-21 �� 2:00:34

Configurar o software do PC (com base no Windows XP) As definições de visualização do Windows num computador normal são apresentadas abaixo. Os ecrãs que aparecem no monitor do PC podem ser diferentes consoante a sua versão do Windows e a sua placa de vídeo. Mesmo que os ecrãs pareçam diferentes, são aplicadas, em quase todos os casos, as mesmas informações de configuração básicas. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor Samsung.) 1. Primeiro, clique em “Painel de controlo” no menu Iniciar do Windows. 2. Quando aparecer a janela do painel de controlo, clique em “Aparência e temas” e aparece uma caixa de diálogo. 3. Quando aparecer a janela do painel de controlo, clique em “Visualização” e aparece uma caixa de diálogo. 4. Vá para o separador “Definições” na caixa de diálogo. Definição correcta de tamanho (resolução): ideal - 1920 X 1080. Se existir uma opção de frequência vertical na caixa de diálogo de definições de visualização, o valor correcto é “60” ou “60 Hz”. Caso contrário, basta clicar em “OK” e sair da caixa de diálogo.

Modos de visualização

A posição e o tamanho do ecrã variam de acordo com o tipo de monitor do PC e a respectiva resolução. Recomendam-se as resoluções indicadas na tabela. D-Sub Entrada Modo

Frequência horizontal (kHz)

Frequência vertical (Hz)

Frequência do relógioem pixels (MHz)

Polaridade de sincronização (H/V)

Frequência horizontal (kHz)

Frequência vertical (Hz)

Frequência do relógioem pixels (MHz)

Polaridade de sincronização (H/V)

Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 2. O modo entrelaçado não é suportado. O televisor pode não funcionar correctamente se seleccionar um formato de vídeo que não seja padrão. Os modos Separate (Separado) e Composite (Composto) são suportados. A tecnologia SOG não é suportada. Um cabo VGA demasiado comprido ou de fraca qualidade pode provocar interferências na imagem, nos modos de alta resolução (1920x1080 ou 1600x1200). Português - 28

2008-02-21 �� 2:00:34

Carregue no botão SOURCE para seleccionar o modo PC. Carregue no botão MENU para aceder ao menu. Carregue no botão ENTER para seleccionar "Imagem". Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER . Quando estiver satisfeito com a programação, carregue no botão ENTER . Carregue no botão EXIT para sair.

♦ Ajuste auto. A regulação automática permite que o ecrã de PC se ajuste automaticamente ao sinal de vídeo recebido de um PC. Os valores Fino, Grosso e Posição são regulados automaticamente. Configuração Fácil 1. Carregue no botão TOOLS no telecomando. 2. Carregue no botão ▲ ou ▼ para seleccionar “Ajuste auto.”, depois carregue no botão ENTER .

Imagem Modo : Standard  Retroiluminação 7 Contraste 95 Brilho 45 Nitidez 50 Ajuste auto.  Ecrã  Definições detalhadas  sMais

Ferramentas Anynet+ (HDMI-CEC) Modo Imagem : Standard Modo Som : Personalizar Temporizador : Deslig. SRS TS XT : Deslig. Poupança energ. : Deslig. PIP Ajuste auto. Enter

Ecrã Grosso 50 Fino 93 Posição  Repor imagem 

TV Posição Pode ajustar a posição do ecrã do PC se não aparecer por completo no ecrã do televisor. Carregue no botão ▲ ou ▼ para regular a Posição Vertical. Carregue no botão ◄ ou ► para regular a Posição Horizontal. Carregue no botão ENTER .

TV Repor imagem Pode substituir todas as configurações de imagem pelos valores de fábrica.

Ajuste auto. em curso Aguarde por favor

♦ Ecrã: Grosso/Fino A regulação da qualidade da imagem permite remover ou reduzir o ruído da imagem. Se não conseguir retirar o ruído fazendo apenas a sintonização fina, regule a frequência o melhor possível e volte a fazer a sintonização fina. Depois de ter reduzido o ruído, volte a regular a imagem de forma a ficar alinhada no centro do ecrã. Carregue no botão ▲ ou ▼ para seleccionar "Grosso" ou "Fino", depois carregue no botão ENTER . Carregue no botão ◄ ou ► para regular a qualidade do ecrã. Carregue no botão ENTER .

Ecrã Grosso 50 Fino 93 Posição  Repor imagem 

Utilizar a função WISELINK Esta função permite-lhe ver e ouvir fotografias (JPEG) e ficheiros áudio (MP3) guardados num dispositivo da Classe de Grande Armazenamento (MSC) USB. Carregue no botão POWER no telecomando ou no televisor. Ligue um dispositivo USB com ficheiros JPEG e/ou MP3 à entrada WISELINK (entrada USB) no lateral do televisor.

Painel lateral do televisor

Unidade USB Se entrar no modo WISELINK sem ter um dispositivo USB ligado, aparece a mensagem "Nenhum dispositivo ligado.". Neste caso, insira o dispositivo USB, saia do ecrã ao premir o botão W.LINK no controlo remoto e entre novamente no ecrã WISELINK. Só pode usar caracteres alfanuméricos para dar nome a uma pasta ou ficheiro (fotografia, música). O sistema de ficheiro suporta FAT16/32 (o sistema de ficheiro NTFS não é suportado) Certos tipos de dispositivos áudio e câmaras digitais USB podem não ser compatíveis com este televisor. O WISELINK apenas suporta o dispositivo da Classe de Grande Armazenamento (MSC) USB. O MSC é um dispositivo de transporte em massa. Exemplos de MSC são as pen drives e os leitores de cartões flash (Tanto USB HDD como HUB não são suportados.) Antes de ligar o dispositivo ao televisor, faça uma cópia de segurança dos ficheiros para evitar danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados. Ligue directamente à porta USB do televisor. Se usar uma ligação por cabo separada, pode haver um problema de compatibilidade USB. Só são suportados os formatos de ficheiros JPEG e MP3. O formato mp3 da Wiselink só suporta ficheiros de música com alta frequência de amostragem (32 kHz, 44.1 kHz ou 48 kHz). Recomendamos o formato jpeg sequencial. O formato jpeg progressivo usa muita memória e pode falhar ao descodificar. Não desligue o dispositivo USB enquanto está a a carregar. O MTP - Media Transfer Protocol (Protocolo de Transferência de Ficheiros Media) não é suportado. A duração de reprodução de um ficheiro mp3 pode ser apresentada como "00:00:00" se não for encontrada a informação do tempo de reprodução no início do ficheiro. Quanto maior for a resolução da imagem, maior é o tempo que demora a ser apresentada no ecrã. A Lista de Fotografias ou de Músicas exibe até 300 pastas ou ficheiros. O carregamento pode demorar algum tempo, dependendo do tamanho do ficheiro.

Prima o botão MENU. Prima o botão ▲ ou ▼ para seleccionar “Entrada” e prima o botão ENTER . Prima o botão ▲ ou ▼ para seleccionar “WISELINK” e prima o botão ENTER .

Prima o botão ▲ ou ▼ para seleccionar o dispositivo de memória USB e prima o botão ENTER . ➣ O menu "WISELINK" é diferente, consoante o dispositivo de memória USB ligado ao televisor. ➣ Alguns dispositivos podem não ser suportados devido a problemas de compatibilidade.

Prima o botão ◄ ou ► para mover para um ícone e prima o botão ENTER . ➣ Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto.

Prima o botão W.LINK no controlo remoto para apresentar um menu WISELINK. Utilizar o botão do controlo remoto no menu WISELINK Botão ▲/ ▼/ ◄/ ►

ENTER Operações Mover o cursor e seleccionar um item. Seleccionar o item actualmente seleccionado. Reproduza a Apresentação de Diapositivos ou ficheiro MP3. Faça uma pausa na Apresentação de Diapositivos ou no ficheiro MP3.

RETURN INFO Regressar ao menu anterior. Executar várias funções a partir dos menus Fotografias e Música. Parar a actual apresentação de slides ou ficheiro MP3. Mover a página para cima ou para baixo (item da lista de ficheiros)

EXIT Parar a função actual e voltar ao menu de alto-nível anterior.

BN68-01410A-00Por-0221.indd 31

Usar a lista (JPEG) de fotografias Este menu mostra ficheiros e pastas JPEG guardados num dispositivo de memória USB. 1. Siga os passos de 1 a 3 de “Utilizar o menu WISELINK". (Consulte a página 31) 2. Prima o botão ◄ ou ► para mover para “Fotografia” e prima o botão ENTER . A informação do ficheiro guardado é apresentada como uma pasta ou ficheiro. 3. Prima os botões ▲, ▼, ◄ e ► para seleccionar um ficheiro. • Premir o botão ENTER sobre o ícone de uma fotografia mostra a fotografia seleccionada em ecrã inteiro. • Premir o botão ENTER sobre o ícone de uma pasta mostra os ficheiros JPEG existentes na pasta. Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto.

Mover para uma fotografia pode demorar alguns segundos Carregando... ícone a carregar o ficheiro. A este ponto, o aparece no canto superior esquerdo do ecrã. Selecc Mover Enter Opção Voltar Demora algum tempo a mostrar os ficheiros JPEG como imagens em miniatura. Este menu mostra apenas ficheiros com extensão jpg. Ficheiros de outros formatos como bmp ou tiff não serão apresentados. Os ficheiros são apresentados numa página. São apresentadas 15 fotografias em miniatura por página. As miniaturas estão numeradas da esquerda para a direita e de cima para baixo, de 1 a 15. Certos tipos de dispositivos áudio e câmaras digitais USB podem não ser compatíveis com este televisor. As pastas são apresentadas primeiro, de seguida são apresentados todos os ficheiros JPEG na actual pasta. As pastas e os ficheiros JPEG estão distribuídos por ordem alfabética. Se a fotografia for apresentada em ecrã inteiro, pode fazer zoom ou rodar a fotografia no ecrã. Enquanto um ecrã inteiro é apresentado, o botão ◄ ou ► permite-lhe ver outra fotografia na mesma pasta. Carregue no botão quando o ícone de uma Fotografia estiver seleccionado para dar início a uma Apresentação de Diapositivos. Fotografias sem informação EXIF podem não ser apresentadas como imagens em miniatura na lista de fotografias, dependendo da qualidade de imagem e resolução. File 4

INFO Ver uma apresentação de diapositivos 4.

Prima o botão INFO para apresentar a opção Photo ("Iniciar apresentação de slides", "Selec. Todos"). 5. Prima o botão ▲ ou ▼ para seleccionar “Apresentação de diapositivos” e prima o botão ENTER . ➣ Durante a apresentação de diapositivos, os ficheiros são apresentados por ordem a partir do ficheiro mostrado. ➣ Os ficheiros MP3 podem ser automaticamente Selecc reproduzidos durante a apresentação de diapositivos se a predefinição Música de fundo estiver definida para Ligada. Para utilizar esta função, os ficheiros MP3 e outros ficheiros de fotografias, têm de estar na mesma pasta no dispositivo de memória USB. 6. Prima o botão INFO durante a apresentação de diapositivos para definir as opções seguintes ("Velocidade apresentação diapositivos", "Música de fundo", "Def. Música de fundo", "Lista"). Prima o botão ▲ ou ▼ para seleccionar a opção e prima o botão ENTER . • Após definir a opção, prima o botão ENTER para efectuar uma alteração. 580*440 47KB Jun 1,2008 3/23

Upper Folder Forder1

SUM Iniciar apresentação de slides 895MB/993MB File 9 Selec. Todos INFO

Velocidade apresentação diapositivos Normaal ► Música de fundo

Def. Música de fundo Lista

Utilizar o menu durante uma apresentação de diapositivos Velocidade apresentação diapositivos: Seleccione para controlar a velocidade da apresentação de diapositivos. Prima o botão ▲ ou ▼ para seleccionar a opção pretendida("Rápida", "Normaal", "Lenta") e prima o botão ENTER . Velocidade apresentação diapositivos Normaal ► Música de fundo

Definição Música de fundo

Rápida Normaal Lenta

INFO Música de fundo : Seleccione se pretende reproduzir um ficheiro MP3 durante uma apresentação de diapositivos. Prima o botão ▲ ou ▼ para seleccionar a opção pretendida ("Lig.", "Deslig.") e prima o botão ENTER .

Velocidade apresentação diapositivos Normaal ► Música de fundo

Definição Música de fundo Lista

Def. Música de fundo Seleccionar ficheiros para música de fundo. Upper Folder

Def. Música de fundo: Enquanto a apresentação de diapositivos está a decorrer, são apresentados os ficheiros MP3 e as pastas existentes no mesmo directório. Seleccione uma pasta utilizando o botão ▲ ou ▼ e prima o botão ENTER . A pasta seleccionada fica realçada. Prima novamente o botão RETURN para regressar ao ecrã da apresentação de diapositivos. A música de fundo seleccionada é reproduzida. ➣ Se desligar a música de fundo, mesmo após definir a música de fundo, esta não será reproduzida.

Lista: A informação do ficheiro é apresentada como uma pasta ou ficheiro JPEG. Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto.

Quando seleccionar um ficheiro de fotografia, a informação do ficheiro de fotografia é apresentada no lado esquerdo do ecrã, assim como a resolução, a data modificada e a ordem do ficheiro no actual directório (ex: 10º em 15).

Ordem do ficheiro no directório actual Português - 33

BN68-01410A-00Por-0221.indd 33

2008-02-21 �� 2:01:02

Utilizar o menu de opções 1. 2. 3. 4.

Siga os passos de 1 a 3 de “Utilizar o menu WISELINK". (Consulte a página 31) Prima o botão ◄ ou ► para mover para “Fotografia” e prima o botão ENTER . A informação do ficheiro guardado é apresentada como uma pasta ou ficheiro. Prima o botão ▲, ▼, ◄ e ► para seleccionar um ficheiro e prima o botão ENTER . Ao premir o botão sobre a miniatura de uma fotografia apresenta a fotografia em ecrã inteiro. Prima o botão INFO para apresentar a opção ("Iniciar apresentação de slides", "Zoom", "Rodar", "Lista")

Iniciar apresentação de slides Zoom

Zoom: • Prima o botão ▲ ou ▼ para seleccionar “Zoom” e prima o botão ENTER . • ����������������������������������������������������������� Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER .�(X 1, X2, X4) ➣ Para mover para cima/baixo/esquerda/direita na imagem ampliada, carregue no botão INFO para sair do menu de opção; em seguida, carregue nos botões ▲, ▼, ◄ e ►. ➣ Quando selecciona “Zoom”, as opções “Iniciar apresentação de slides” ou “Rodar” são desactivadas. ➣ "x 1" : Repor uma fotografia no tamanho original. "x 2" : Fazer zoom numa fotografia x2. "x 4" : Fazer zoom numa fotografia x4. / / / : Mover a fotografia ampliada para cima/baixo/direita/esquerda. X1

Iniciar apresentação de slides Zoom

INFO Rodar: • Prima o botão ▲ ou ▼ para seleccionar “Rodar” e prima o botão ENTER . • Seleccione a opção pretendida carregando no botão ▲ ou ▼ e depois carregue no botão ENTER . (�0°, 90°, 180°, 270°) ➣ O ficheiro rodado não é guardado. ➣ Quando selecciona “Rodar”, as opções “Iniciar apresentação de slides” ou “Zoom” são desactivadas. ➣ "0°" : Roda uma fotografia para a posição original "90°" : Roda uma fotografia em 90 graus "180°" : Roda uma fotografia em 180 graus "270°" : Roda uma fotografia em 270 graus

Iniciar apresentação de slides Zoom

Este menu mostra ficheiros MP3 entre os ficheiros guardados num dispositivo de memória USB. 1. Siga os passos de 1 a 3 de “Utilizar o menu WISELINK". (Consulte a página 31) 2. Prima o botão ◄ ou ► para mover para “Música” e prima o botão ENTER . A informação do ficheiro guardado é apresentada como uma pasta ou ficheiro. 3. Prima o botão ▲ ou ▼ para mover para um ícone e prima o botão ENTER . • Premir o botão ENTER sobre um ícone de nota musical reproduz imediatamente o ficheiro de música. • Premir o botão ENTER sobre o ícone de uma pasta mostra os ficheiros de música ex istentes na pasta. • Para seleccionar um ficheiro na página seguinte, prima o botão ou� ��� para deslocar para a página seguinte. 4. Para seleccionar todos os ficheiros ou um ficheiro, prima o botão INFO para apresentar os menus de música. Prima o botão ENTER para seleccionar “Reproduzir”, “Repetição de música” ou “Selec. Todos”. Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto.

Reproduzir Repetição de música Deslig. ► Selec. Todos

: ícone �������������� da pasta : ícone ��������������� de música : Mover ������������������� para o ícone anterior de fase da pasta

Utilizar o menu de opções

Reproduzir: Seleccione para reproduzir ficheiros MP3. ➣ Carregue no botão� enquanto ������������������������������������������������������������������� reproduz um ficheiro MP3 para fazer uma pausa no ficheiro. ➣ Prima o botão para �������������������������������� sair do modo de reprodução. ➣ Este menu só mostra ficheiros com a extensão MP3. Não são apresentados ficheiros com outras extensões, mesmo que estejam armazenados no mesmo dispositivo USB. ➣ O ficheiro seleccionado é apresentado no topo juntamente com o tempo de reprodução. ➣ Para ajustar o volume da música, prima o botão VOL+ ou VOL- no controlo remoto. Para desactivar o som, prima o botão MUTE no controlo remoto. Repetição de música: Seleccione para reproduzir repetidamente os ficheiros MP3 na actual pasta. Pode seleccionar Ligado ou Desligado Ícone de informações da função de música : Quando todos os ficheiros de música estão a ser reproduzidos. : Quando um ficheiro de música está a ser reproduzido. /

: Quando premir o botão reproduzir.

: Quando premir o botão

no controlo remoto enquanto a música está a

no controlo remoto quando a música está parada.

BN68-01410A-00Por-0221.indd 35

2008-02-21 �� 2:01:14

Utilizar o menu de configuração

O menu de configuração apresenta as definições do utilizador do menu WISELINK. 1. Siga os passos de 1 a 3 de "Utilizar o menu WISELINK". (Consulte a página 31) 2. Prima o botão ◄ ou ► para mover para “Configurar” e prima o botão ENTER . 3. Prima o botão ▲ ou ▼ para seleccionar um item e prima o botão ENTER . (“Velocidade apresentação diapositivos ”, “Música de fundo”, “Def. Música de fundo”, “Repetição de música”, “Protecção de ecrã”) 4. Prima o botão ▲ ou ▼ para seleccionar a opção e prima o botão ENTER . Para sair do modo WISELINK, prima o botão W.LINK no controlo remoto. Velocidade apresentação diapositivos: Seleccione para controlar a velocidade da apresentação de diapositivos. Pode seleccionar “Rápida”, “Normaal” ou “Lenta”.

Velocidade apresentação diapositivos Rápida Normal NormaalLig.

Lenta Def. Música de fundo Repetição de música

Protecção de ecrã 1min.

Música de fundo : Seleccione para determinar pretende reproduzir um ficheiro MP3 durante uma apresentação de diapositivos. Pode seleccionar a música “Lig.” ou a música “Deslig.”.

Velocidade apresentação diapositivos Música de fundo

Protecção de ecrã 1min.

Def. Música de fundo Enquanto uma apresentação de diapositivos está em curso, utilize a "Def. Música de fundo" para seleccionar um ficheiro de música ouvir. Seleccione um ficheiro MP3 como música de fundo.

Repetição de música Seleccione para determinar se deseja repetir a reprodução da música quando todos os ficheiros MP3 da pasta actual já tiverem sido reproduzidos.

Velocidade apresentação diapositivos

Def. Música de fundo Repetição de música

Deslig. Deslig. Lig. Protecção de ecrã 5 min

Protecção de ecrã Seleccione para definir o tempo de espera até que seja apresentado o protector de ecrã. A protecção de ecrã aparece quando nenhum botão for premido no espaço de 1, 5 ou 10 minutos.

Velocidade apresentação diapositivos

Def. Música de fundo Repetição de música

Protecção de ecrã 5 min 1 min 5 min 10 min

Anynet+ é um sistema de rede AV que permite uma interface de utilizador AV fácil de utilizar, controlando todos os dispositivos de AV ligados através do menu Anynet+, se tiver dispositivos Samsung Electronics AV ligados.

Ligar dispositivos Anynet+

O sistema Anynet+ só suporta dispositivos AV que suportem Anynet+. Verifique se existe uma marca de Anynet+ no dispositivo AV que vai ligar ao televisor. Para ligar directamente ao televisor Dispositivo Anynet+ 1

Ligue apenas um receptor. Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+. O Anynet+ funciona quando o dispositivo AV que suporta Anynet+ está no estado de suspensão ou ligado. Anynet+ unterstützt maximal 8 AV-Geräte.

As seguintes definições são para utilizar as funções Anynet+. Utilizar a função Anynet+ 1.

Carregue no botão TOOLS. Depois carregue no botão ENTER para seleccionar “Anynet+(HDMI-CEC)”. Carregue no botão ▲ ou ▼ para seleccionar “Configurar”, depois carregue no botão ENTER . Carregue no botão ENTER para seleccionar “Anynet+ (HDMI-CEC)”, depois carregue no botão ENTER . Carregue no botão ▲ ou ▼ para seleccionar “Lig.”, depois carregue no botão ENTER . Activa a função “Anynet+ (HDMI-CEC)”. Se seleccionar “Deslig.”, desactiva a função “Anynet+ (HDMICEC)”. Quando a função “Anynet+ (HDMI-CEC)” está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas.

Desligar um dispositivo Anynet+ automaticamente quando o televisor estiver desligado 1. 2.

Configurar Carregue no botão ▲ ou ▼ para seleccionar “Desligar automat.”, depois carregue no botão ENTER . Anynet+ (HDMI-CEC) : Lig. Carregue no botão ▲ ou ▼ para seleccionar “Sim”, depois Desligar automat. : Deslig. Não carregue no botão ENTER . Sim Proc. disp. lig. ➣ Activa a função Desligar automático. ➣ Se seleccionar “Não”, a função Desligar automático é Mover Enter Voltar desactivada. Carregue no botão EXIT para sair. Para poder utilizar a função Anynet+, a definição Seleccionar dispositivo do telecomando do televisor tem de estar definida para televisor. Se definir a função “Desligar automat.” para “Não”, os dispositivos externos ligados também são desligados quando o televisor for desligado. Contudo, se o dispositivo estiver a gravar, pode não se desligar.

Carregue no botão TOOLS. Depois carregue no botão ENTER para seleccionar “Anynet+(HDMI-CEC)”. Carregue no botão ▲ ou ▼ para seleccionar "Selec. dispositivo", depois carregue no botão ENTER . Carregue no botão ▲ ou ▼ para seleccionar um determinado dispositivo e depois no botão ENTER . É alterado para o dispositivo seleccionado. Se não encontrar o dispositivo que pretende, carregue no botão ▲ ou ▼ para seleccionar “Configurar”, e depois no botão ENTER . Carregue no botão ▲ ou ▼ para seleccionar “Proc. disp. lig.”, e depois no botão ENTER . Aparece a mensagem “Configuração Anynet+ ligação” Quando a procura de dispositivos estiver concluída, aparece uma lista dos dispositivos ligados no menu Anynet+.

A comutação para os dispositivos seleccionados pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação.

O tempo necessário para a procura de dispositivos é determinado pelo número de dispositivos ligados.

Quando a procura de dispositivos estiver concluída, não aparece o número de dispositivos encontrados.

Embora o televisor procure dispositivos automaticamente quando o ligar no botão POWER, os dispositivos ligados, quando o televisor estiver ligado ou numa outra circunstância, não aparecem na lista de dispositivos. Por isso, seleccione o menu “Proc. disp. lig.” para procurar os dispositivos.

Se seleccionou o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Comute para um dispositivo Anynet+ utilizando o botão TOOLS.

Func. do dispositivo Receiver Configurar

Descrição Passa do modo Anynet+ para o modo de transmissão televisiva. O seu televisor liga-se ao dispositivo correspondente. A gravação começa (este menu funciona só com um dispositivo que suporte a gravação). Aparece o menu do dispositivo ligado. Exemplo. Se tiver ligado um Gravador DVD, aparece o menu de títulos do Gravador DVD. Aparece o menu de controlo da reprodução do dispositivo ligado. Exemplo. Se tiver ligado um Gravador DVD, aparece o menu de controlo da reprodução do Gravador DVD. O som sai através do receptor. Pode configurar o ambiente para utilizar o Anynet+.

Botões do telecomando do televisor disponíveis no modo Anynet+ Tipo de dispositivo

Dispositivo com sintonizador incorporado Dispositivo de Áudio

Estado de funcionamento Depois de comutar para o dispositivo, quando aparecer no ecrã o menu do dispositivo correspondente. Depois de comutar para o dispositivo, enquanto reproduz um ficheiro Depoir de comutar para o dispositivo, quando estiver a ver um programa televisivo Quando o receptor estiver activado

Botões disponíveis Botões numéricos Botões ▲/▼/◄/►/ENTER Botões coloridos Botão EXIT (Procura para trás)/ (Procura para a frente)/ (Parar)/ (Reproduzir) (Pausa) Botão P</>

Botão VOL +/Botão MUTE A função Anynet+ só funciona quando o telecomando estiver definido para o televisor. O botão só funciona enquanto estiver no estado de gravação. Não consegue controlar os dispositivos Anynet+ utilizando os botões existentes no televisor. Só consegue controlar os dispositivos Anynet+ utilizando o telecomando do televisor. O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet+. As funções Anynet+ não funcionam com os produtos de outros fabricantes. No modo Anynet+, os botões coloridos podem não funcionar devidamente. As operações , podem diferir dependendo do dispositivo.

BN68-01410A-00Por-0221.indd 40

2008-02-21 �� 2:01:25

Gravar Pode gravar um programa televisivo utilizando um gravador. Carregue no botão . A gravação começa (só quando ligar o dispositivo Anynet+ que permite a gravação). ➣ O programa de televisão actual é gravado no estado Ver televisão. Se estiver a ver imagens através de outro dispositivo, são essas imagens que são gravadas. ➣ Também pode gravar as streams de origem seleccionando “Gravar” depois de carregar no botão TOOLS ➣ Antes de gravar, verifique se a tomada da antena está correctamente ligada ao dispositivo de gravação. Para informações sobre como ligar a antena ao dispositivo de gravação, consulte o manual do utilizador respectivo.

Ouvir através de um receptor Pode ouvir o som através de um receptor e não pelo TV P9 altifalante do televisor. Ver TV 1. Carregue no botão TOOLS. Depois carregue no botão Selec.dispositivo  ENTER para seleccionar “Anynet+(HDMI-CEC)”. Gravar  Carregue no botão ▲ ou ▼ para seleccionar “Receiver”, Menu no dispositivo  depois carregue no botão ENTER . Func. do dispositivo  Receiver :Deslig.  2. Carregue no botão ◄ ou ► para seleccionar “Lig.”, depois Configurar  carregue no botão ENTER . Mover Enter Agora pode ouvir o som através do receptor. Voltar 3. Carregue no botão EXIT para sair. ➣ Quando o receptor estiver definido para Ligado, pode ouvir o som do televisor através do receptor de 2 canais. ➣ Se o receptor for exclusivo para home theater (só suporta áudio), pode não aparecer na lista de dispositivos. ➣ Se um conteúdo tiver problemas de direitos de autor, pode não conseguir ouvir correctamente através do receptor. ➣ Se houver um corte de corrente para o televisor quando o “Receiver” estiver definido para “Lig.” (devido ao cabo de alimentação não estar ligado, ou por causa de uma falha na alimentação), o “Altifalante do televisor” pode ser configurado para “Deslig.” quando ligar o televisor novamente. (consulte a página 22)

BN68-01410A-00Por-0221.indd 41

Antes de solicitar assistência técnica, verifique os seguintes pontos Sintoma

O Anynet+ não funciona.

Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+. Ligue apenas um receptor. Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente. Verifique as ligações por cabo Video/Audio/HDMI 1.3 do dispositivo Anynet+. Verifique se Anynet+ (HDMI-CEC) está definido para Lig. no menu de configuração Anynet+. Verifique se o telecomando do televisor está no modo TV. Verifique se é um telecomando exclusivo para o Anynet+. O Anynet+ não funciona em determinadas condições (Pesquisar canais, Utilizar o WISELINK, Plug & Play, etc.) Quando ligar ou desligar o cabo HDMI 1.3, volte a procurar os dispositivos ou reinicie o televisor. Verifique se a função Anynet+ do dispositivo Anynet+ está na posição Lig. (Ligada). Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se o Anynet+ (HDMI-CEC) está definido para Ligado no menu de configuração Anynet+. Carregue no botão TV do telecomando para mudar para o televisor. Depois carregue no botão TOOLS para apresentar o menu Anynet+ e seleccionar um menu pretendido. Seleccione Ver TV no menu Anynet+. Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+. Carregue em qualquer uma das opções P / , CH LIST, PRE-CH, para mudar para o modo de televisor (o botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado).

A mensagem Ligação a Anynet+ dispositivo aparece no ecrã.

O dispositivo Anynet+ não reproduz.

Não pode utilizar a função de jogos enquanto com a função Plug & Play em curso.

Não aparece o dispositivo ligado.

Não consegue gravar o programa de Televisão.

Não pode utilizar o telecomando quando estiver a configurar o Anynet+ ou a mudar para um modo de visualização. Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídos.

Verifique se o dispositivo suporta as funções Anynet+. Verifique se o cabo HDMI 1.3 está correctamente ligado. Verifique se Anynet+ (HDMI-CEC) está programado para Lig. no menu de configuração Anynet+. Procure novamente dispositivos Anynet+. Só pode ligar um dispositivo Anynet+ utilizando o cabo HDMI 1.3. Alguns cabos HDMI podem não suportar funções Anynet+. Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI 1.3 ou do cabo de alimentação, ou por uma falha na corrente, por favor repita a pesquisa de dispositivos.

Verifique se a tomada da antena do dispositivo de gravação está bem ligada.

BN68-01410A-00Por-0221.indd 42

Função de teletexto A maioria das estações de televisão fornece serviços de informação por escrito através da função de teletexto. A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Além disso, pode seleccionar várias opções de acordo com os seus requisitos utilizando os botões do telecomando. ➣ Para que as informações de teletexto sejam apresentadas correctamente, é preciso que a recepção dos canais se processe em boas condições. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas. 1. (Sair ) Sair do ecrã de teletexto. 2 6 (índice) Utiliza-se para ver a página de índice (conteúdo) a qualquer momento em que está a visualizar o teletexto. 1 7 3 8 (memorizar) Utiliza-se para memorizar as páginas do teletexto. 4 4 (tamanho) Carregue para ver as letras com o dobro do tamanho na metade superior do ecrã. Para as ver na metade inferior do ecrã, carregue novamente. Para ver o ecrã normal, carregue mais 8 uma vez. 5 5 (mostrar) 9 Utiliza-se para ver texto oculto (respostas a jogos de perguntas 2 e respostas, por exemplo) Para ver o ecrã normal, carregue novamente no botão. 0 6 / (teletexto activado/visualização mista) 3 Carregue para activar o modo de teletexto depois de seleccionar 4 ! o canal com o serviço de teletexto. Carregue duas vezes para sobrepor o ecrã de transmissão actual ao teletext. 7 0 (modo) Carregue para seleccionar o modo de teletexto (LIST/FLOF). Se 5 @ carregar enquanto estiver no modo LIST, muda para o modo de guardar em lista. No modo de guardar em lista, pode guardar a # página de teletexto numa lista com o botão 8(memorizar). 6 8 1 (página secundária) Utiliza-se para ver a página secundária disponível. 9 2 (página para cima) Utiliza-se para ver a próxima página do teletexto. 0 3 (página para baixo) Utiliza-se para ver a página anterior do teletexto. ! 9 (modo de espera) Utiliza-se para manter o ecrã numa determinada página, se a página seleccionada estiver ligada a várias páginas secundárias que aparecem automaticamente em sequência. Para retomar, carregue novamente neste botão. @ 7 (cancelar) Utiliza-se para ver a emissão enquanto procura uma página. # Botões coloridos (vermelho/verde/amarelo/azul) Se a estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados na página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue num desses botões correspondente à opção pretendida. A página é apresentada com outras informações às cores que pode seleccionar da mesma forma. Para aceder à página anterior ou seguinte, carregue no botão colorido correspondente.

Pode alterar páginas de teletexto com os botões numéricos do telecomando. Português - 43

BN68-01410A-00Por-0221.indd 43

2008-02-21 �� 2:01:26

As páginas do teletexto estão divididas em seis categorias: Parte A B C D E F

Conteúdo Número da página seleccionada. Nome da estação emissora. Número da página actual ou indicações da procura. Data e hora. Texto. Informações sobre o estado.

Informações FASTEXT As informações de teletexto são muitas vezes divididas em várias páginas mostradas em sequência e às quais pode aceder:  Introduzindo o número da página  Seleccionando um título numa lista  Seleccionando um título a cores (sistema FASTEXT) Carregue no botão TV para sair do teletexto.

BN68-01410A-00Por-0221.indd 44

2008-02-21 �� 2:01:26

Montagem na Parede (Vendida Separadamente) Após instalar o dispositivo de montagem na parede, a posição do televisor pode ser ajustada facilmente. Montagem na parede Painel traseiro do televisor

Cabo SERVICE (não incluído)

Carregue nos botões ▲, ▼, ◄ ou ► no telecomando. Aparece o ecrã Montagem na Parede. Se o ecrã Montagem na Parede não aparece quando carrega num botão direccional enquanto vê televisão, utilize o menu para aceder ao ecrã. • Carregue no botão MENU para ver o menu. Carregue no botão ▲ ou ▼ para seleccionar “Configurar”, depois carregue no botão ENTER .

Configurar Plug & Play  Idioma : Português  Tempo  Efeito de luz : Modo visual. lig  Montagem parede  Melodia : Deslig.  Entretenimento : Deslig.  Poupança energ. : Deslig.  PIP 

• Carregue no botão ▲ ou ▼ para seleccionar “Montagem parede”, depois carregue no botão ENTER .

Memorizar a Posição 2.

Ajuste a posição desejada com os botões ▲, ▼, ◄, ►. Quando carrega num botão de seta sem haver algum OSD no ecrã do televisor, aparece o ecrã de Ajuste. ➣ Carregue no botão INFO para repor as definições. Carregue no botão ◄ ou ► para seleccionar “Sim”, e depois carregue no botão ENTER . A predefinição da posição é reposta.

Carregue no botão azul. Carregue nos botões ▲ e ▼ para seleccionar um modo de memorização da Posição 1, Posição 2 ou Posição 3 de modo a guardar a posição actual. ➣ Para não guardar a posição actual, carregue no botão RETURN. ➣ Na selecção do modo de guardar, não pode utilizar os Botões Coloridos. Carregue no botão ENTER para guardar. ➣ Quando a Posição1é seleccionada, aparece a mensagem “Guardou a posição actual como Posição1”.

Montagem parede Posição1

Salvar Seleccione um modo para guardar. Posição1 Posição2 Posição3 Ajustar

Carregue no botão ENTER . A Posição guardada aparece no lado esquerdo do OSD.

Mudar para a posição memorizada 1.

Complete o Passo 1 de “Aceder ao menu”.

Posição1 Ao carregar num Botão Colorido (Vermelho, Verde, Amarelo) muda a montagem na parede para a posição guardada. ➣ Pode mudar a montagem na parede para uma das 3 posições previamente definidas, carregando no botão Posição 1 2 3 Vermelho (Posição 1), Verde (Posição 2) ou Amarelo INFO Col. central Ajustar Salvar (Posição 3). ➣ Se ajustar a posição após ter mudado para uma posição previamente definida, o ecrã de posição desaparece.

Para instalar a montagem de parede, consulte o Manual de Instruções fornecido. Para a instalação do produto e a montagem e mudança da montagem de parede, certifique-se de que consulta uma empresa de montagem especializada. Este manual de instalação é válido para instalação da montagem de parede numa parede. Para instalar noutros materiais de construção, contacte o revendedor mais próximo. A montagem na parede não funciona se as funções Anynet+ e WISELINK estiverem activadas. Os modelos de 37, 40 e 46 polegadas não são compatíveis com o antigo modelo eléctrico de montagem na parede (WMN5090A*).

Utilizar o cadeado Kensington anti-roubo (consoante o modelo) O dispositivo de bloqueio Kensington serve para ‘fixar’ fisicamente o sistema quando o utilizar num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração dependendo do fabricante. Consulte o manual fornecido com o bloqueio Kensington para uma utilização correcta. O dispositivo de bloqueio tem que ser adquirido separadamente. 1. 2. 3.

Introduza o dispositivo de bloqueio na ranhura Kensington do televisor LCD (Figura 1) e rode-o na direcção de bloqueio (Figura 2). Ligue o cabo do cadeado Kensington. Fixe o cadeado Kensington a uma secretária ou a um objecto estático pesado. A posição do cadeado Kensington varia consoante o respectivo modelo.

2008-02-21 �� 2:01:28

Resolução de problemas: Antes de contactar a assistência técnica Não há som nem imagem.

• Verifique se o cabo de alimentação está ligado a uma tomada de parede. • Certifique-se de que carregou no botão do seu televisor. • Verifique as definições de contraste e brilho da imagem. • Verifique o volume.

A imagem está normal mas não se ouve o som.

• Verifique o volume. • Verifique se carregou ou não no botão MUTE do telecomando. • Verifique se o “Altifalante do televisor” está ligado

O ecrã está preto e o • No computador, verifique: corrente, cabo de sinal. indicador luminoso de corrente • O televisor está a utilizar o sistema de gestão de energia. está a piscar. • Mova o rato do computador ou carregue numa tecla do teclado. Não há imagem ou a imagem está a preto e branco.

• Regule as definições de cor. • Verifique se o sistema de transmissão seleccionado está correcto.

Interferências no som e na imagem.

• Tente identificar o aparelho eléctrico que está a provocar interferências no televisor e afaste-o. • Ligue o televisor a uma tomada diferente.

A imagem está esbatida ou tem chuva, o som sai distorcido.

• Verifique a direcção, a localização e as ligações da antena. Estas interferências ocorrem normalmente devido à utilização de uma antena interna.

O telecomando não funciona.

• Substitua as pilhas do telecomando. • Limpe a parte superior do telecomando (janela de transmissão). • Verifique os terminais das pilhas.

Aparece a mensagem “Verificar cabo sinal.”.

• Verifique se o cabo de sinal está correctamente ligado ao PC ou às fontes de vídeo. • Verifique se o PC ou as fontes de vídeo estão ligados.

No modo PC, aparece a mensagem “Função Não Serviço”.

• Verifique a resolução máxima e a frequência do adaptador de vídeo. • Compare estes valores com os dados apresentados na secção Modos de visualização.

A imagem danificada aparece no canto do ecrã.

Se “Digitalização prec.” for seleccionado em alguns dispositivos externos, a imagem danificada pode aparecer no canto do ecrã. Este sintoma é provocado por dispositivos externos, não pelo televisor.

Aparece a mensagem “Repõe os valores predefinidos”.

Esta mensagem aparece quando carrega no botão EXIT de modo contínuo durante algum tempo. Os valores predefinidos do produto são repostos.

O LCD TFT utiliza um painel constituído por subpixels (6 220 800) que necessitam de uma tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels claros ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.

BN68-01410A-00Por-0221.indd 47

Características técnicas e ambientais Nome do modelo Tamanho do ecrã (na diagonal) Resolução de PC Som Saída Dimensões (L X P X A) Televisor apenas Com base Peso com base Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento Rotação da base (para a esquerda/direita) Nome do modelo Tamanho do ecrã (na diagonal) Resolução de PC Som Saída Dimensões (L X P X A) Televisor apenas Com base Peso com base Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento

10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação -20˚ ~ 20˚ LE46A550

33 kg 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação

Rotação da base (para a esquerda/direita)

Nome do modelo Tamanho do ecrã (na diagonal) Resolução de PC Som Saída Dimensões (L X P X A) Televisor apenas Com base Peso com base Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento Rotação da base (para a esquerda/direita) Nome do modelo Tamanho do ecrã (na diagonal) Resolução de PC Som Saída Dimensões (L X P X A) Televisor apenas Com base Peso com base Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento

10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação -20˚ ~ 20˚ LE46A551

32 kg 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação

Rotação da base (para a esquerda/direita)

Nome do modelo Tamanho do ecrã (na diagonal) Resolução de PC Som Saída Dimensões (L X P X A) Televisor apenas Com base Peso com base Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento Rotação da base (para a esquerda/direita) Nome do modelo Tamanho do ecrã (na diagonal) Resolução de PC Som Saída Dimensões (L X P X A) Televisor apenas Com base Peso com base Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento

10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação -20˚ ~ 20˚ LE46A552

32 kg 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação

Rotação da base (para a esquerda/direita)

Nome do modelo Tamanho do ecrã (na diagonal) Resolução de PC Som Saída Dimensões (L X P X A) Televisor apenas Com base Peso com base Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento Rotação da base (para a esquerda/direita) Nome do modelo Tamanho do ecrã (na diagonal) Resolução de PC Som Saída Dimensões (L X P X A) Televisor apenas Com base Peso com base Características ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento

10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação -20˚ ~ 20˚ LE46A553

32 kg 10 °C a 40 °C (50 °F a 104 °F) 10 % a 80 %, sem condensação -20 °C a 45 °C (-4 °F a 113 °F) 5 % a 95 %, sem condensação

Rotação da base (para a esquerda/direita)

O design e as características técnicas estão sujeitos a alterações sem aviso prévio. Este dispositivo é um aparelho digital de Classe B. Para informações sobre a fonte de alimentação e o consumo de energia, veja a etiqueta colada ao produto.

Screen Saver 1min. 1min. 5min. 10min.
