GEBRUIKSAANWIJZING LE40A553/559 SAMSUNG

Contact Samsung wereldwijd Wanneer u suggesties of vragen heeft met betrekking tot Samsung producten, gelieve contact op te nemen met de consumenten dienst van Samsung. (Zie de achterzijde voor mee informatie.) Voorzorgsmaatregelen bij weergave van stilstaand beeld Stilstaande beelden kunnen permanente schade aan uw TV-scherm toebrengen. • Laat niet langer dan 2 uur een stilstaand beeld op het LCD-scherm staan, dat kan namelijk beeldretentie veroorzaken. Beeldretentie wordt ook wel inbranden genoemd. Verlaag bij de weergave van een stilstaand beeld de helderheid en het contrast om beeldretentie te voorkomen. • Als u gedurende langere tijd naar uw LCD-tv kijkt terwijl het beeld in 4:3-formaat wordt weergegeven, kunnen aan de linker- en rechterkant en in het midden van het scherm randen achterblijven. Dit wordt veroorzaakt door de verschillen in lichtemissie op het scherm. Het afspelen van een dvd of een computerspel kan hetzelfde effect hebben. Schade ontstaan door het bovengenoemde effect valt niet onder de garantie. • Het gedurende langere tijd weergeven van stilstaande beelden van dvd’s of computerspellen kan (gedeeltelijke) scherminbranding tot gevolg hebben. Om dit te voorkomen kunt u tijdens het weergeven van stilstaande beelden de helderheid en het contrast verminderen. © 2008 Samsung Electronics Co., Ltd. All rights reserved.

UWTV/MONITOR AANSLUITEN EN GEBRUIKSKLAAR MAKEN KANALEN INSTELLEN  Kanalen automatisch opslaan 10  Kanalen handmatig opslaan11  Kanalen toevoegen of vergrendelen 12  Opgeslagen kanalen rangschikken 13  Kanaalnamen vastleggen 13  Kanalen fijn afstemmen 14

PC INSTELLEN  Software configureren (gebaseerd op Windows XP) 28  Weergavestanden 28  De tv instellen voor uw pc 29

WISELINK  Gebruik van de WISELINK functie 30  Gebruik van het WISELINK Menu 31  Gebruik van de Foto (JPEG) lijst 32  Gebruik van de MP3 lijst 35  Gebruik van het Instellingenmenu 36

BEELD INSTELLEN  De beeldstandaard wijzigen 15  Aangepast beeld instellen 16  Gedetailleerde beeldinstellingen configureren.. 16  De standaard-beeldinstellingen herstellen 17  De optie Beeld configureren 18  Picture in Picture (PIP) 20

GELUID INSTELLEN  Geluidskenmerken 21  De geluidsmodus selecteren 22  De hoofdtelefoon aansluiten (apart verkrijgbaar) 22

TIJD INSTELLEN  De huidige tijd instellen en weergeven 23  De slaaptimer instellen 23  De televisie automatisch in- en uitschakelen.... 24

BESCHRIJVING VAN DE FUNCTIES  Uw taal kiezen 24  De geluidsinstellingen instellen (afhankelijk van het model) 25  Melodie / Entertainment / Spaarstand 25  De bron selecteren 27  De namen van de ingangsbron bewerken 27

 Lijst met onderdelen 2  De voet installeren 2  De muurbevestiging installeren 2  Overzicht van het bedieningspaneel 3  Overzicht van het aansluitpaneel 4  Overzicht van de afstandsbediening 6  Batterijen in de afstandsbediening plaatsen 7  In- en uitschakelen 7  De TV op stand-by zetten 7  Weergavec van de menu's 8  De toets TOOLS gebruiken 8  Plug & Play 9

 Wat is Anynet+? 37  Anynet+-apparaten aansluiten 37  Anynet+ instellen 38  Zoeken naar en schakelen tussen Anynet+-apparaten 39  Opnemen 41  Luisteren via een ontvanger 41  Controleer het volgende voordat u om service verzoekt 42

TIPS VOOR GEBRUIK  Teletekstfunctie 43  Automatische wandsteun (los verkrijgbaar) 45  Diefstal voorkomen met het Kensington-slot (afhankelijk van het model) 46  Problemen oplossen: voordat u de technische dienst inschakelt 47  Technische specificaties en milieu 48

Knop Eenmaal drukken

BN68-01410A-00Dut-0221.indd 1

2008-02-21 �� 1:55:29

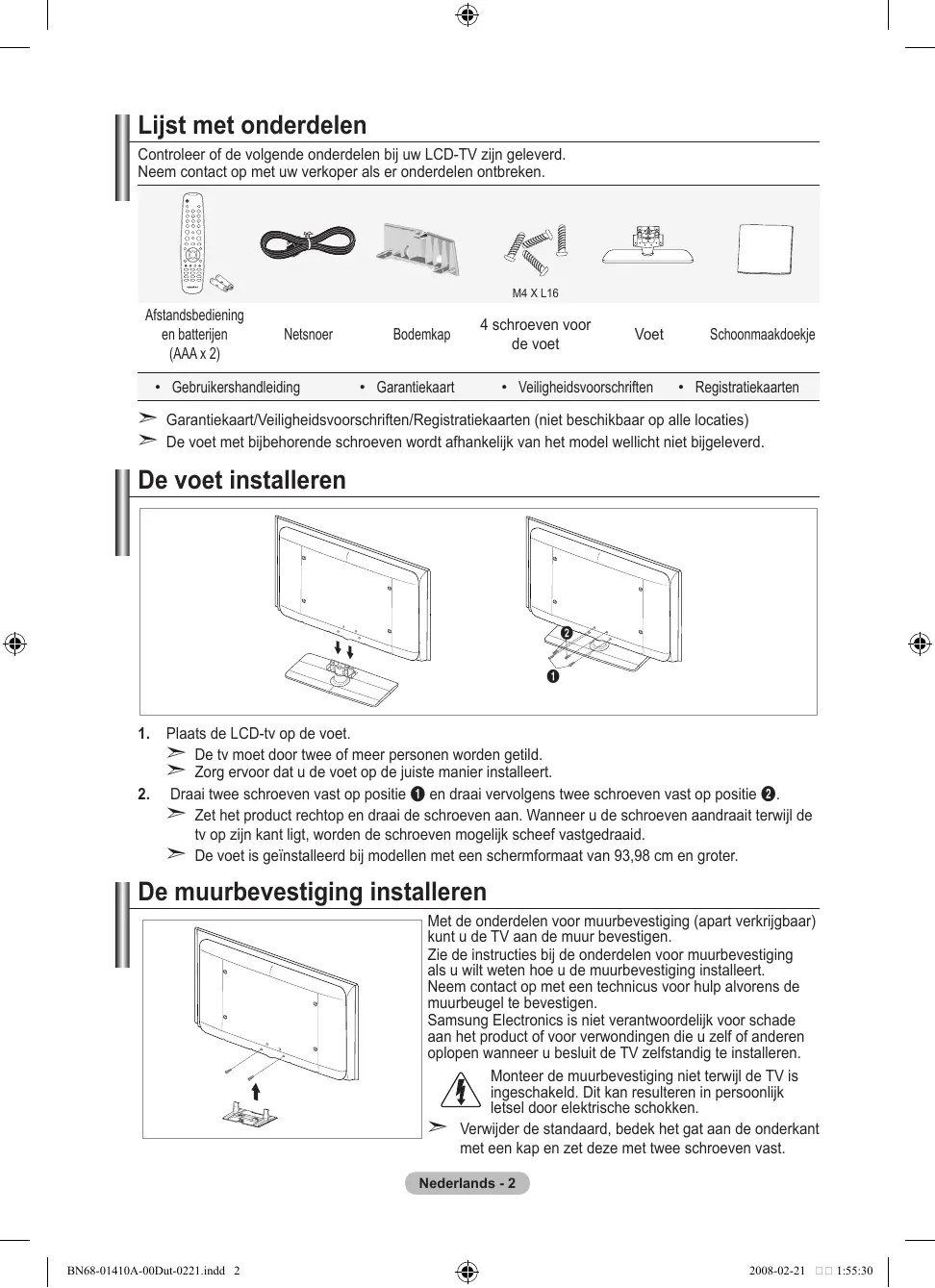

Lijst met onderdelen

Controleer of de volgende onderdelen bij uw LCD-TV zijn geleverd. Neem contact op met uw verkoper als er onderdelen ontbreken.

Afstandsbediening en batterijen (AAA x 2)

• Gebruikershandleiding

4 schroeven voor de voet

• Veiligheidsvoorschriften

Schoonmaakdoekje • Registratiekaarten

Garantiekaart/Veiligheidsvoorschriften/Registratiekaarten (niet beschikbaar op alle locaties) De voet met bijbehorende schroeven wordt afhankelijk van het model wellicht niet bijgeleverd.

Plaats de LCD-tv op de voet. De tv moet door twee of meer personen worden getild. Zorg ervoor dat u de voet op de juiste manier installeert. Draai twee schroeven vast op positie 1 en draai vervolgens twee schroeven vast op positie 2. ➣ Zet het product rechtop en draai de schroeven aan. Wanneer u de schroeven aandraait terwijl de tv op zijn kant ligt, worden de schroeven mogelijk scheef vastgedraaid. ➣ De voet is geïnstalleerd bij modellen met een schermformaat van 93,98 cm en groter.

De muurbevestiging installeren

Met de onderdelen voor muurbevestiging (apart verkrijgbaar) kunt u de TV aan de muur bevestigen. Zie de instructies bij de onderdelen voor muurbevestiging als u wilt weten hoe u de muurbevestiging installeert. Neem contact op met een technicus voor hulp alvorens de muurbeugel te bevestigen. Samsung Electronics is niet verantwoordelijk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen wanneer u besluit de TV zelfstandig te installeren. Monteer de muurbevestiging niet terwijl de TV is ingeschakeld. Dit kan resulteren in persoonlijk letsel door elektrische schokken. ➣ Verwijder de standaard, bedek het gat aan de onderkant met een kap en zet deze met twee schroeven vast.

BN68-01410A-00Dut-0221.indd 2

2008-02-21 �� 1:55:30

Overzicht van het bedieningspaneel 1 2

Toetsen op het voorpaneel Druk op de toetsen voor de bediening.

Toetsen op het zijpaneel

De vorm en kleur van het product kunnen variëren, afhankelijk van het model.

5 Aan/uit-lampje Als de stroom is ingeschakeld, knippert het lampje even om vervolgens uit te gaan. In de stand-bymodus brandt het lampje. (Energie) 6 Druk op deze knop om de tv aan of uit te zetten. 2 MENU Sensor van afstandsbediening 7 Druk op deze toets om een schermmenu met de Richt de afstandsbediening op dit punt van de functies van de TV te openen. TV. 3 Luidsprekers 8 Druk op deze toets om het volume harder of zachter te zetten. Gebruik de toetsen in het schermmenu zoals u de toetsen  en  op de afstandsbediening gebruikt. 4 Druk hierop om het kanaal te wijzigen. Gebruik de toetsen in het schermmenu zoals u de toetsen  en  op de afstandsbediening gebruikt. (Zonder de afstandsbediening kunt u de TV inschakelen door op de kanaaltoetsen te drukken.) Schakelt tussen alle beschikbare invoerbronnen (TV, Ext.1, Ext.2, AV, S-Video, Component, PC, HDMI1, HDMI2, HDMI3). Gebruik deze toets in het schermmenu zoals u de toets ENTER op de afstandsbediening gebruikt.

BN68-01410A-00Dut-0221.indd 3

Overzicht van het aansluitpaneel [Aansluitingen op zijpaneel]

De vorm en kleur van het product kunnen variëren, afhankelijk van het model.

Controleer of de TV is uitgeschakeld wanneer u hierop een extern apparaat aansluit. Zorg bij het aansluiten van een extern apparaat ervoor dat de kleuren van de aansluiting en de kabel overeenkomen.

1 PC IN[PC] / [AUDIO] - Aansluiting voor de video- en audio-uitvoer van de computer. 2 COMPONENT IN - Sluit het ene uiteinde van de videokabels (optioneel) aan op de corresponderende uitgangen (“PR”, “PB”, “Y”) aan de achterzijde van de TV en het andere uiteinde op de corresponderende video-uitgangen van de dvd-speler. - Als u de settopbox en dvd-speler tegelijk wilt aansluiten, sluit u eerst de settopbox op de dvd-speler aan en vervolgens de dvd-speler op de TV (“PR”, “PB”, “Y”). - De PR-, PB- en Y-uitgang op uw apparatuur dvd-speler zijn in sommige gevallen voorzien van de aanduiding Y, B-Y en R-Y of Y, Cb en Cr. - Sluit het ene uiteinde van RCA-audiokabels (optioneel) aan op “R - AUDIO - L” aan de achterzijde van de TV en het andere uiteinde op de corresponderende audio-uitgangen van de dvd-speler. 3 HDMI IN 1, HDMI IN 2, HDMI IN 3 - Ondersteunt verbindingen tussen AV-apparaten met een HDMI-verbinding (settopboxen, dvd-spelers). - Voor een HDMI-naar-HDMI-verbinding is geen extra audioaansluiting nodig. - Bij gebruik van de HDMI/DVI-kabelverbinding, moet u de HDMI IN2-aansluiting gebruiken. ➣ Wat is HDMI? - “Met HDMI” (High Definition Multimedia Interface) kunnen digitale videogegevens met een hoge definitie en meerdere kanalen met digitale audio worden verzonden. - De HDMI/DVI-uitgang ondersteunt een DVI-aansluiting op externe apparatuur met een geschikte kabel (niet meegeleverd). Het verschil tussen HDMI en DVI is dat het HDMI-apparaat minder groot is, is voorzien van een functie voor HDCP-codering (High Bandwidth Digital Copy Protection) en digitale audio van meerdere kanalen ondersteunt. Nederlands -

BN68-01410A-00Dut-0221.indd 4

2008-02-21 �� 1:55:31

De TV geeft geluid en afbeeldingen mogelijk niet correct weer wanneer dvd-spelers/aftakdozen/ satelietontvangers zijn aangesloten die HDMI-versies ondersteunen die ouder zijn dan versie 1.3. Wanneer u een oudere HDMI-kabel aansluit en er is geen geluid, sluit u de HDMI-kabel aan op de HDMI IN 2-aansluiting en sluit u de geluidskabels aan op de DVI IN (HDMI2) [R-AUDIO-L]-aansluitingen achterop de TV. Als dit gebeurt, controleert u de HDMI-versie bij het bedrijf waar u de dvd-speler/ aftakdoos/satellietontvanger hebt aangeschaft. Vervolgens vraagt u een firmware-update aan. HDMIkabels ouder dan versie 1.3 kunnen een slechte weergave veroorzaken of zorgen dat er helemaal geen beeld wordt weergegeven.

DVI IN(HDMI2) [R-AUDIO-L] - DVI-audio-uitgangen voor externe apparaten. ➣ Ondersteunde modi voor HDMI/DVI en Component 480i

4 ANT IN Voor de juiste weergave van kanalen moet de TV een signaal onTVangen via een van de volgende bronnen: - Buitenantenne, kabeltelevisienetwerk of satellietnetwerk 5 SERVICE - Sluit dit aan op de aansluiting op de optionele wandsteun. Met deze functie kunt u de weergavehoek van de tv via uw afstandsbediening bijstellen. 6 WISELINK - Sluit een USB-opslagapparaat aan om fotobestanden (jpeg) te bekijken en geluidsbestanden (mp3) af te spelen 7 S-VIDEO of VIDEO / R-AUDIO-L - Sluit een RCA- of S-VIDEO-kabel aan op geschikte externe audio- of videoapparatuur, zoals een videorecorder, dvd-speler of camcorder. - Sluit RCA-geluidskabels aan op “R - AUDIO - L” op uw systeem en sluit de andere uiteinden van de kabels aan op de bijbehorende aansluitpunten van het A/V-apparaat. 8 Koptelefoonaansluiting - Hoofdtelefoon kan worden aangesloten op het betreffende aansluitpunt op uw systeem. Wanneer de hoofdtelefoon is aangesloten, worden de ingebouwde luidsprekers uitgeschakeld. 9 AUDIO OUT[R-AUDIO-L] - Sluit het ene uiteinde van RCA-audiokabels aan op de uitgangen AUDIO OUT [R-AUDIO-L] aan de achterzijde van de TV en het andere uiteinde op de corresponderende audio-ingangen van de versterker of de dvd-thuisbioscoop. 0 EXT 1, EXT 2 EXT 1

RGB O Uitgang Video + audio (L/R) Alleen de tv-uitgang is beschikbaar. Uitgang naar keuze.

- Ingangen of uitgangen voor externe apparaten, zoals een videorecorder, dvd-speler, spelcomputer of videodiscspeler. ! Kensington-slot (afhankelijk van het model) - Het Kensington-slot (optioneel) is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar. - Als u een vergrendelingsapparaat wilt gebruiken, neemt u contact op met de leverancier bij wie u de TV hebt aangeschaft. - De plaats van het Kensington-slot kan variëren afhankelijk van het model. Nederlands -

BN68-01410A-00Dut-0221.indd 5

2008-02-21 �� 1:55:32

Overzicht van de afstandsbediening ) Cursor besturen binnen het 1 Stand-bytoets voor de TV menu 2 Hiermee selecteert u direct de a Het schermmenu afsluiten TV-modus. b Gebruik deze toets 3 Cijfertoetsen voor directe wanneer u een SAMSUNG kanaalkeuze DMA-apparaat (Digital 4 Kanaal kiezen met één of Media Adapter) aansluit twee cijfers via een HDMI-interface 5 + Volume verhogen en overschakelt naar de - Volume verlagen DMA-modus. (De DMA-knop is optioneel.) Raadpleeg 6 Geluid tijdelijk uitzetten de gebruikershandleiding 7 Hiermee geeft u “Kanalenlijst” bij de DMA voor meer weer op het scherm. informatie over de bedieningsprocedures. 8 Gebruik deze toets om snel Deze knop is beschikbaar veelgebruikte functies te als “Anynet+ (HDMI-CEC)" selecteren. is ingesteld op “Aan” (zie 9 Informatie over de huidige pagina 38). uitzending bekijken c Beeldformaat selecteren 0 Gekleurde toetsen: Gebruik deze toetsen in de lijst Kanaal d Selecteert rechtstreeks de HDMI-modus. en WISELINK, enzovoort. Beeldeffect selecteren. e Druk op deze toets om @ de optionele weerave- en Teletekstfuncties geluidmodi voor sport, films 2 Teletekstmodus verlaten en spelcomputers weer te geven. 7 Teletekst opslaan # Gebruik deze toetsen met de 8 Beeldformaat teletekst functies DMA, WISELINK en selecteren Anynet+. ( : deze afstandsbediening 9 Teletekst weergeven kan worden gebruikt 0 Fastext-onderwerp voor Samsung-recorders selecteren die de functie Anynet+ ondersteunen.) ! Wisselen tussen Teletekst, Dubbel of Mix. $ Beschikbare bron selecteren $ Teletekstmodus selecteren % Vorig kanaal (LIST/FLOF) ^ P<: volgend kanaal % Teletekst-subpagina P>: vorig kanaal & Hiermee geeft u het hoofdmenu weer * Met deze functie kunt u fotobestanden en geluidsbestanden van een extern apparaat afspelen. ( Terug naar het vorige menu

^ P<: volgende teletekstpagina P>: vorige teletekstpagina & Teletekst-index ( Teletekst vastzetten a Teletekst uitschakelen

Fel licht kan de werking van de afstandsbediening beïnvloeden.

BN68-01410A-00Dut-0221.indd 6

Batterijen in de afstandsbediening plaatsen 1. Open het klepje achter op de afstandsbediening met een opwaartse beweging zoals aangegeven in de afbeelding. 2. Plaats twee AAA-batterijen. ➣ Zorg ervoor dat de “+” en “-” van de batterijen overeenkomen met deafbeelding in het vakje. 3. Schuif het klepje weer terug. ➣ Verwijder de batterijen en bewaar ze op een koele, droge plaats als u de afstandsbediening langere tijd niet gebruikt.

Controleer het volgende als de afstandsbediening niet werkt: 1. Is de TV ingeschakeld? 2. Zijn de plus- en minpolen van de batterijen tegengesteld geplaatst? 3. Zijn de batterijen leeg? 4. Is er een stroomstoring of zit de stekker niet in het stopcontact? 5. Schijnt er vlakbij speciaal fluorescerend licht of neonlicht?

In- en uitschakelen Het netsnoer is bevestigd aan de achterzijde van de TV. 1. Steek de stekker in een geschikt stopcontact. ➣ Het stand-bylampje op het apparaat brandt. 2. Druk op P op het apparaat. ➣ U kunt ook op de POWER-toets P of de toets TV op de afstandsbediening drukken om de TV aan te zetten. ➣ Het kanaal waar u het laatst naar hebt gekeken, wordt automatisch opnieuw geselecteerd. 3. Druk op de cijfertoetsen (0~9) of de toets kanaal omhoog/omlaag (</>) op de afstandsbediening of op het apparaat. ➣ Wanneer u de TV de eerste keer inschakelt, wordt u gevraagd de taal te kiezen waarin de menu’s moeten worden weergegeven. 4. Druk nogmaals op de POWER-toets om de TV uit te schakelen.

De TV op stand-by zetten U kunt de TV op stand-by zetten om het energieverbruik te verminderen. De stand-bymodus kan handig zijn als u even wilt stoppen met kijken (bijvoorbeeld tijdens het eten). 1. Druk op de POWER-toets P op de afstandsbediening. ➣ Het beeld wordt uitgeschakeld en er gaat een rood stand-bylampje branden op het apparaat. 2. Druk nogmaals op de POWER-toets P, een cijfertoets (0-9), de toets TV of de toets voor het volgende/ vorige kanaal (</>) om de TV weer in te schakelen. ➣ Laat de TV niet gedurende langere tijd op stand-by staan (zoals tijdens vakanties). Haal ook de stekker uit het stopcontact en ontkoppel de antenne.

Schakel het apparaat in en druk op de toets MENU. Het hoofdmenu verschijnt op het scherm. Links in het menu worden pictogrammen weergegeven: Beeld, Geluid, Kanaal, Instellingen, Invoer. Druk op de toets ▲ of ▼ om een van de pictogrammen te selecteren. Druk vervolgens op de toets ENTER voor weergave van het submenu van het pictogram. Druk op de toets EXIT om het menu te verlaten. ➣ De schermmenu's verdwijnen na ongeveer één minuut uit beeld.

De toets TOOLS gebruiken U kunt de toets TOOLS gebruiken om snel en eenvoudig uw meestgebruikte functies te selecteren. Het menu “Extra” wordt gewijzigd afhankelijk van de externe invoermodus die u weergeeft. 1. 2. 3.

Druk op de toets TOOLS. Het menu “Extra” wordt weergegeven. Druk op ▲ of ▼ om een menu te selecteren. Druk op toetsen ▲/▼/◄/►/ENTER om de geselecteerde items weer te geven, te wijzigen of te gebruiken. Zie de pagina over de functie voor een gedetailleerde omschrijving van de verschillende functies.

Extra Anynet+ (HDMI-CEC) Beeldmodus : Geluidmodus : Slaaptimer : SRS TS XT : Spaarstand : Dual I-II : Verpl. Verpl.

Standaard Aangepast Uit Uit Uit Mono

Wanneer u de TV voor het eerst inschakelt, worden enkele Plug & Play basisinstellingen automatisch achtereenvolgens uitgevoerd. De volgende instellingen zijn beschikbaar. ➣ De screensaver wordt geactiveerd wanneer langer dan 1 minuut geen toetsen van de afstandsbediening worden gebruikt terwijl Start Plug & Play. “Plug & Play” is ingeschakeld. OK ➣ De screensaver wordt geactiveerd wanneer langer dan 15 minuten geen bedieningssignaal wordt uitgevoerd. Enter 1. Druk op de POWER-toets op de afstandsbediening. Het bericht “Start Plug & Play.” wordt weergegeven terwijl “OK” is geselecteerd. 2. Selecteer de gewenste taal door op de toets ▲ of ▼ te drukken. Druk op de toets ENTER om uw keuze te bevestigen. 3. Druk op de toets ◄ of ► om “Winkeldemo” of “Thuisgebruik” te selecteren en druk vervolgens op ENTER . ➣ U kunt het beste de TV instellen op de modus “Thuisgebruik” voor het beste beeld bij u thuis. ➣ De modus “Winkeldemo” is alleen bedoeld voor gebruik in winkels. ➣ Als de tv per ongeluk is ingesteld op de modus “Winkeldemo” en u wilt terugkeren naar de standaardmodus “Thuisgebruik”, drukt op de volumetoets op de tv. Wanneer het schermmenu voor het volume wordt weergegeven, drukt u 5 seconden op de knop MENU op de tv. 4. Het bericht “Antenne-ingang controleren” wordt weergegeven terwijl “OK” is geselecteerd. Druk op de toets ENTER . ➣ Controleer of de antennekabel op de juiste manier is aangesloten. 5. Selecteer het gewenste land door op de toets ▲ of ▼ te drukken. Druk op de toets ENTER om uw keuze te bevestigen. 6. ���������������������������������������������������������������������������������� Het menu “Automatisch opslaan” wordt weergegeven terwijl “Start is geselecteerd”. Druk op de toets ENTER .

Het zoeken van de kanalen start en eindigt automatisch. Druk op elk gewenst moment op ENTER om de opslagprocedure te onderbreken. Nadat alle beschikbare kanalen zijn opgeslagen, verschijnt het menu “Klok instellen”.

7. Druk op de toets ENTER . Selecteer de “Maand”, “Data”, “Jaar”, “Uur” of “min” door op de toets ������������������ ◄ of ►������������ te drukken. Stel de “Maand”, “Data”, “Jaar”, “Uur” of “min” in door op de toets ▲ of ▼ te drukken. ➣ U kunt “Maand”, “Data”, “Jaar”, “Uur” en “min” ook instellen met de cijfertoetsen op de afstandsbediening. 8. Druk op de toets ENTER om de instelling te bevestigen. Het bericht “Veel kijkplezier” verschijnt. Druk op de toets ENTER wanneer u gereed bent. ➣ Zelfs als u niet op de toets ENTER drukt, verdwijnt het bericht automatisch na een paar seconden.  Taalkeuze: selecteer uw taal.  Land: selecteer uw land.  Automatisch opslaan: hiermee scant u automatisch op beschikbare kanalen in het lokale gebied en slaat u deze op.  Klok instellen: hiermee stelt u de TV-klok in op de lokale tijd.

BN68-01410A-00Dut-0221.indd 9

2008-02-21 �� 1:55:34

Als u deze functie wilt resetten... 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Instellingen” te selecteren en druk op de toets ENTER . 2. Druk nogmaals op de toets ENTER om “Plug & Play” te selecteren. Zie pagina 9 voor meer informatie over het instellen. ➣ De functie “Plug & Play” is alleen beschikbaar in de modus TV.

TV Instellingen Plug & Play  Taalkeuze : Nederlands  Tijd  Lichteffect : Kijkstand aan  Wandsteun  Melodie : Uit  Entertainment : Uit  Spaarstand : Uit  PIP  Verpl.

U kunt scannen op de beschikbare frequentiebereiken (beschikbaarheid is afhankelijk van waar u woont). Automatisch toegewezen kanaalnummers komen mogelijk niet overeen met de feitelijke of gewenste kanaalnummers. U kunt nummers echter handmatig rangschikken en ongewenste kanalen wissen. 1. D ruk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Kanaal” te selecteren en druk op de toets ENTER . 2. Druk op de toets ENTER om “Land” te selecteren. 3. Selecteer het gewenste land door op de toets ▲ of ▼ te drukken. Druk op de toets ENTER om uw keuze te bevestigen. 4. Druk op de toets ▲ of ▼ om “Automatisch opslaan” te selecteren en druk op de toets ENTER . 5. Druk op de toets ENTER . ➣ De TV start met het opslaan van alle beschikbare kanalen. ➣ Druk op elk gewenst moment op ENTER om de opslagprocedure te onderbreken en terug te keren naar het menu “Kanaal”. 6. Nadat alle beschikbare kanalen zijn opgeslagen, verschijnt het menu “Sorteren”. (Zie pagina 13)

BN68-01410A-00Dut-0221.indd 10

Kanalen handmatig opslaan U kunt TV-kanalen opslaan, waaronder kanalen die via kabelnetwerken worden ontvangen. Bij het handmatig opslaan van kanalen kunt u het volgende kiezen: ♦ Of u een gevonden kanaal al dan niet opslaat. ♦ Het nummer van ieder opgeslagen kanaal waaraan u een naam wilt toewijzen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Kanaal” te selecteren en druk op de toets ENTER . 2. Druk op de toets ▲ of ▼ om “Handm. opslaan” te selecteren en druk op de toets ENTER . 3. Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER . 4. Druk op de toets ENTER wanneer u tevreden bent met de instelling. 5. Druk op de toets EXIT om het menu te verlaten.

♦ P rogramma (Programmanummer dat aan een kanaal wordt toegewezen) − Druk op de toets ▲ of ▼ tot u het juiste nummer vindt. U kunt het kanaalnummer ook rechtstreeks selecteren door de cijferknoppen (0-9) in te drukken. ♦ K leursysteem: Auto/PAL/SECAM/NTSC4.43 − Druk op de toets ▲ of ▼ om de gewenste kleurennorm te selecteren. ♦ Geluidssysteem: BG/DK/I/L − Druk op de toets ▲ of ▼ om de gewenste geluidsnorm te selecteren. ♦ Kanaal (Als u het nummer weet van het kanaal dat u wilt opslaan) − Druk op de toets ▲ of ▼ om C (antennekanaal) of S (kabelkanaal) te selecteren. − Druk op de toets ► en vervolgens op de toets ▲ of ▼ om het gewenste nummer te selecteren. U kunt het kanaalnummer ook rechtstreeks selecteren door de cijferknoppen (0-9) in te drukken. Als er geen geluid is of als het geluid is vervormd, selecteert u nogmaals de gewenste geluidsstandaard. ♦ Zoeken (Als u de kanaalnummers niet weet) − Druk op de toets ▲ of ▼ om het zoeken te starten. − De tuner scant het frequentiebereik totdat het eerste kanaal of het door u geselecteerde kanaal in beeld komt. ♦ Opslaan (Het kanaal en het bijbehorende programmanummer opslaan) − Selecteer “OK” door op de toets ENTER te drukken. Kanaalmodus − P (Programmamodus): Als u klaar bent met instellen, zijn de zendstations die u kunt ontvangen toegewezen aan de positienummers P00 tot P99. In deze modus kunt u een kanaalnummer selecteren door het positienummer in te toetsen. − C (Antennekanaalmodus): In deze modus kunt u een kanaal selecteren door het nummer in te toetsen dat aan het zendstation is toegewezen. − S (Kabelkanaalmodus): In deze modus kunt u een kanaal selecteren door het nummer in te toetsen dat aan het kabelkanaal is toegewezen.

BN68-01410A-00Dut-0221.indd 11

Kanalen toevoegen of vergrendelen Met Kanaalbeheer kunt u eenvoudig kanalen vergrendelen of toevoegen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Kanaal” te selecteren en druk op de toets ENTER . 2. Druk op de toets ▲ of ▼ om “Kanaalbeheer” te selecteren en druk op de toets ENTER . ♦ Kanalen toevoegen Met Kanalenlijst kunt u kanalen toevoegen. 3. Selecteer Kanalenlijst door op de toets ENTER te drukken. 4. Ga naar het veld ( ) door op de toetsen ▲/▼/◄/► te drukken, selecteer een kanaal dat toegevoegd moet worden en druk op de toets ENTER om het toe te voegen.

Als u nogmaals op de knop ENTER drukt, verdwijnt het symbool ( ) naast het kanaal en wordt het kanaal niet toegevoegd.

Kanaalbeheer Kanalenlijst  Kinderslot : Uit 

” is actief wanneer “Kinderslot” is ingesteld op “Aan”.

♦ Kanalen vergrendelen Door video en geluid uit te zetten kunt u met deze functie voorkomen dat ongeautoriseerde gebruikers, zoals kinderen, ongepaste programma’s bekijken. 5. Druk op de toets ▲ of ▼ om “Kinderslot” te selecteren en druk op de toets ENTER . 6. Selecteer “Aan” door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER . 7. Druk op de toets ▲ of ▼ om “Kanalenlijst” te selecteren en druk op de toets ENTER . 8. Ga naar het veld ( ) door op de toetsen ▲/▼/◄/► te drukken, selecteer een kanaal dat vergrendeld moet worden en druk op de toets ENTER .

TV Als u nogmaals op de knop ENTER drukt, verdwijnt het symbool ( ) naast het kanaal en wordt de kanaalvergrendeling geannuleerd. Een blauw scherm wordt weergegeven wanneer het kinderslot is ingeschakeld.

9. Druk op de toets EXIT om het menu te verlaten. ➣ Selecteer “Aan” of “Uit” voor “Kinderslot” om de kanalen die onder “ ” zijn geselecteerd, eenvoudig te activeren of deactiveren.

Kanalenlijst P 1 C3 1 / 10 Prog. 0

U kunt deze opties selecteren door op de toets CH LIST op de afstandsbediening te drukken.

BN68-01410A-00Dut-0221.indd 12

Opgeslagen kanalen rangschikken Door opgeslagen kanalen te rangschikken, kunt u de programmanummers van de opgeslagen kanalen wijzigen. Deze bewerking kan nodig zijn na gebruik van de functie kanalen automatisch opslaan. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets �������������������������������������������� ▲ of ▼�������������������������������������� om “Kanaal” te selecteren en druk op de toets ENTER . 2. Druk op de toets ���������������������������������������������� ▲ of ▼���������������������������������������� om “Sorteren” te selecteren en druk op de toets ENTER . 3. Selecteer het kanaalnummer dat u wilt wijzigen door herhaaldelijk op de toets ������������������������������������ ▲ of ▼������������������������������ te drukken. Druk op de toets ENTER . ➣ Het geselecteerde kanaalnummer en de geselecteerde naam worden naar rechts verplaatst. 4. Druk op de toets �������������������������������������������� ▲ of ▼�������������������������������������� om het kanaal te verplaatsen naar de gewenste positie en druk op de toets ENTER . ➣ Het geselecteerde kanaal is verwisseld met het kanaal dat voorheen onder het gekozen nummer was opgeslagen. 5. Herhaal stap 3 tot en met 4 als u nog een kanaal wilt sorteren. 6. Druk op de toets EXIT om het menu te verlaten.

Kanaalnamen vastleggen Kanalen krijgen automatisch een naam toegewezen wanneer kanaalinformatie wordt uitgezonden. U kunt deze namen wijzigen en nieuwe namen toewijzen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets �������������������������������������������� ▲ of ▼�������������������������������������� om “Kanaal” te selecteren en druk op de toets ENTER . 2. Druk op de toets ��������������������������������������������� ▲ of ▼��������������������������������������� om “Naam” te selecteren en druk op de toets ENTER . 3. Selecteer indien nodig het kanaal waaraan u een nieuwe naam wilt toewijzen door op de toets ������������������������������ ▲ of ▼������������������������ te drukken. Druk op de toets ENTER . ➣ Het selectievak wordt weergegeven rond om het naamvak. 4. Gewenste actie Handeling Een letter, cijfer of symbool selecteren

Op de toets ▲ of ▼ drukken

Naar de volgende letter gaan

Op de toets ► drukken

Naar de vorige letter gaan

Op de toets ◄ drukken

Op de toets ENTER drukken.

De volgende tekens zijn beschikbaar: de letters van het alfabet (A~Z) / cijfers (0~9) / speciale tekens (+, -, *, /, spatie) 5. Herhaal stap 3 en 4 voor elk kanaal waaraan u een nieuwe naam wilt toewijzen. 6. Druk op de toets EXIT om het menu te verlaten.

BN68-01410A-00Dut-0221.indd 13

Kanalen fijn afstemmen U kunt kanalen handmatig nauwkeurig instellen voor een optimale ontvangst. 1. Gebruik de cijfertoetsen om direct het kanaal te selecteren dat u fijner wilt instellen. 2. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Kanaal” te selecteren en druk op de toets ENTER . 3. Druk op de toets ▲ of ▼ om “Fijnafstemming” te selecteren en druk op de toets ENTER . 4. Druk op de toets ◄ of ► om de fijnafstemming aan te passen. Druk op de toets ENTER . 5. Druk op de toets EXIT om het menu te verlaten. ➣ Opgeslagen kanalen die handmatig fijner zijn bijgesteld, zijn gemarkeerd met een asterisk (*) rechts van het kanaalnummer in de kanaalbalk. Het kanaalnummer wordt nu rood weergegeven. ➣ Als u de fijnafstemming wilt herstellen, selecteert u “Reset” door op de toets ▲ of ▼. Druk vervolgens op de toets ENTER .

De beeldstandaard wijzigen U kunt het beeld selecteren dat het beste overeenkomt met uw wensen. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Beeld” te selecteren. 2. Druk nogmaals op de toets ENTER om “Modus” selecteren. 3. Druk op de toets ▲ of ▼ om het gewenste beeldeffect te selecteren. Druk op de toets ENTER . 4. Druk op de toets EXIT om het menu te verlaten.  Dynamisch: hiermee stelt u het beeld in voor hoge definitie in een lichte ruimte.  Standaard: h iermee stelt u het beeld in voor optimale weergave in een normale omgeving.  Film: h iermee stelt u het beeld in voor een comfortabele weergave in een donkere ruimte.

De beeldmodus moet u apart instellen voor elke ingangsbron.

U kunt ook op de toets P.MODE op de afstandsbediening drukken om een van de beeldinstellingen te selecteren.

Eenvoudig in te stellen 1. Druk op de toets TOOLS op de afstandsbediening. 2. Druk op de toets ▲ of ▼ om “Beeldmodus” te selecteren. 3. Druk op de toets ◄ of ► om de gewenste beeldmodus te selecteren. 4. Druk op EXIT of TOOLS om af te sluiten.

Extra Anynet+ (HDMI-CEC) Beeldmodus ◄ Standaard ► Geluidmodus : Aangepast Slaaptimer : Uit SRS TS XT : Uit Spaarstand : Uit Dual I-II : Mono Verpl.

2008-02-21 �� 1:55:40

Aangepast beeld instellen De TV heeft verschillende instellingen waarmee u de beeldkwaliteit kunt regelen. 1. Als u het gewenste beeldeffect wilt selecteren, volgt u de instructies 1 tot en met 3 onder “De beeldstandaard aanpassen”. 2. Druk op de toets ����������������������������������������������� ▲ of ▼����������������������������������������� om een bepaald item te selecteren. Druk op de toets ENTER . 3. Druk op de toets ◄ of ► om de waarde van een bepaald item te verhogen of verlagen. Druk op de toets ENTER . 4. Druk op de toets EXIT om het menu te verlaten.

 Verlichting: de helderheid van het scherm aanpassen door de helderheid van de LCD-achtergrondverlichting aan te passen(0~10).  Contrast: hiermee past u het verschil tussen licht en donker van objecten op de achtergrond aan.  Helderheid: hiermee past u de helderheid van het gehele scherm aan.  Scherpte: hiermee past u de randen van objecten aan door ze scherper of vager te maken.  Kleur: hiermee past u de kleuren aan door ze lichter of donkerder te maken.  Tint: hiermee past u de kleuren van objecten aan door ze roder of groener te maken voor een natuurlijk effect.

De aangepaste waarden worden opgeslagen overeenkomstig de geselecteerde beeldmodus. In de PC-modus kunt u alleen de “Verlichting”, “Contrast" en “Helderheid” aanpassen. In de modi TV, Ext., AV en S-Video van het PAL-systeem kunt u de functie “Farbton” niet gebruiken. U kunt de standaard-beeldinstellingen herstellen door “Reset” te selecteren. (Zie “De standaardbeeldinstellingen herstellen” op pagina 17)

Gedetailleerde beeldinstellingen configureren U kunt zelf kiezen welke kleurtint u het prettigst vindt. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Beeld” te selecteren. 2. Druk op de toets ENTER om “Modus” te selecteren. Druk op ▲ of ▼ om “Standaard” of “Film” te selecteren druk vervolgens op ENTER . 3. Druk op de toets ▲ of ▼ om “Detailinstellingen” te selecteren en druk op de toets ENTER . 4. Selecteer de gewenste optie door op de toets ������������������ ▲ of ▼������������ te drukken en druk op de toets ENTER . 5. Druk op de toets ENTER wanneer u tevreden bent met de instelling. 6. Druk op de toets EXIT om het menu te verlaten. ➣ “Detailinstellingen” is beschikbaar in de modi “Standaard” of “Film”. ➣ In de PC-modus kunt u in de “Detailinstellingen” alleen wijzigingen aanbrengen voor “Dynamisch contrast”, “Gamma” en “Witbalans”.

TV Beeld Modus : Standaard  Verlichting 7 Contrast 95 Helderheid 45 Scherpte 50 Kleur 50 Tint G50 R50 Detailinstellingen  sMeer Verpl.

♦ Zwartaanpassing: Uit/Laag/Middel/Hoog U kunt direct het zwartniveau op het scherm selecteren om de schermdiepte aan te passen.

♦ Dynamisch contrast: Uit/Laag/Middel/Hoog U kunt het schermcontrast aanpassen zodat u een optimaal contrast verkrijgt. Nederlands - 16

BN68-01410A-00Dut-0221.indd 16

2008-02-21 �� 1:55:41

♦ Gamma: -3~ +3 U kunt de kleurintensiteit van de basiskleuren (rood, groen, blauw) aanpassen. Druk op de toets ◄ of ► totdat u de optimale instelling hebt bereikt. ♦ Kleurruimte: Auto/Eigen/Aangepast Kleurruimte is een kleurenmatrix opgebouwd uit “Rood”, “Groen” en “Blauw”. Selecteer uw favoriete kleurruimte voor natuurgetrouwe kleuren. ♦ Auto: met de optie auto kleurruimte worden automatisch de meest natuurlijke kleurtonen ingesteld op basis van programmabronnen. ♦ Eigen: de optie eigen kleurruimte biedt diepe en rijke kleurtonen. ♦ Aangepast: het kleurbereik wordt automatisch aangepast aan uw voorkeur.

De kleurruimte aanpassen Kleur: Rood/Groen/Blauw/Geel/Cyaan/Magenta Hiermee kunt u de kleuren aanpassen aan uw voorkeuren. “Kleur” is beschikbaar wanneer “Kleurruimte” is ingesteld op “Aangepast”. Druk op ▲ of ▼ om “Rood”, “Groen”, “Blauw”, “Geel”, “Cyaan” of “Magenta” te selecteren. Druk op de toets ENTER . Rood/Groen/Blauw: in “Kleur” kunt u de RGB-waarden voor de geselecteerde kleur aanpassen. Druk op ▲ of ▼ om “Rood”, “Groen” of "Blauw" te selecteren en te wijzigen Druk op de toets ENTER . Druk op ◄ of ► om de waarde van een bepaald item te verhogen of verlagen. Druk op de toets ENTER . Reset: de standaardwaarde voor de kleurruimte herstellen. ♦ Witbalans: R-basis/G-basis/B-basis/R-niveau/G-niveau/B-niveau/Reset U kunt de kleurtemperatuur aanpassen voor natuurlijkere beeldkleuren. R-basis/G-basis/B-basis/R-niveau/G-niveau/B-niveau: als u de waarde van de aanpassing wijzigt, wordt het aangepaste scherm vernieuwd. Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk op de toets ENTER . Druk op de toets ◄ of ► totdat u de optimale instelling hebt bereikt. Reset: de fabrieksinstellingen van de aangepaste witbalans worden hersteld. ♦ Huidkleur: -15 ~ +15 U kunt de roze tinten in het beeld benadrukken. Druk op de toets ◄ of ► totdat u de optimale instelling hebt bereikt. ➣ Als u de waarde van de aanpassing wijzigt, wordt het aangepaste scherm vernieuwd. ♦ Randverbetering: Uit/Aan U kunt randen van objecten benadrukken in het beeld. ♦ xvYCC: Uit/Aan Door de xvYCC modus in te stellen op Aan worden details en kleurruimte vergroot wanneer u naar films kijkt vanaf een extern apparaat (zoals een dvd-speler) dat is aangesloten op de HDMI of Component IN-aansluitingen. U moet de Beeldmodus instellen op Film om van deze functie gebruik te kunnen maken. ➣ Alleen beschikbaar in voor "HDMI" en "Component" in de modus "Film". ➣ Als de functie xvYCC is ingeschakeld, kan PIP niet worden geselecteerd.

De standaard-beeldinstellingen herstellen U kunt terugkeren naar de standaard fabrieksinstellingen. 1. Als u het gewenste beeldeffect wilt selecteren, volgt u de instructies 1 tot en met 3 onder “De beeldstandaard aanpassen” (op pagina 15). 2. Druk op de toets ▲ of ▼ om “Reset” te selecteren en druk op de toets ENTER . 3. Druk op de toets ▲ of ▼ om “OK” of “Annuleren” te selecteren. Druk op de toets ENTER . 4. Druk op de toets EXIT om het menu te verlaten. ➣ “Reset” wordt ingesteld voor elke beeldmodus.

TV Beeld Meer Afbeeldingsopties

OK Reset : OK Annuleren

De optie Beeld configureren 1. 2. 3. 4. 5.

Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Beeld” te selecteren. Druk op de toets ▲ of ▼ om “Afbeeldingsopties” te selecteren en druk op de toets ENTER . Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER . Druk op de toets ENTER wanneer u tevreden bent met de instelling. Druk op de toets EXIT om het menu te verlaten. ➣ In de PC-modus kunt u in de opties voor “Afbeeldingsopties” alleen wijzigingen aanbrengen in de items “Kleur tint” en “Formaat”.

♦ Kleur tint: Koel2/Koel1/Normaal/Warm1/Warm2 U kunt zelf kiezen welke kleurtint u het prettigst vindt.

TV Beeld Meer Afbeeldingsopties  Reset : OK 

Verpl. Enter De aangepaste waarden worden opgeslagen overeenkomstig de geselecteerde “Beeld” modus. ➣ “Warm1” of “Warm2” is alleen geactiveerd wanneer de modus "Film" is ingeschakeld. ♦ Formaat: Auto-breed/16:9/Breedbeeldzoom/Zoom/4:3/Alleen scannen U kunt het beeldformaat selecteren dat het beste overeenkomt met uw wensen.

♦ Auto-breed: hiermee wordt het beeldformaat automatisch aangepast aan het beeldformaat “16:9”. ♦ 16:9: Hiermee stelt u het beeldformaat in op 16:9, geschikt voor dvd’s of breedbeelduitzendingen. ♦ Breedbeeldzoom: hiermee vergroot u het formaat van het beeld verder dan 4:3. ♦ Zoom: hiermee vergroot u het 16:9-breedbeeldformaat (in verticale richting) zodat het in het beeld past. ♦ 4:3: Dit is de standaardinstelling voor een videofilm of bij normale uitzendingen. ♦ Alleen scannen: Gebruik de functie voor een volledig beeld dat niet is bijgesneden wanneer de invoer HDMI (720p/1080i/1080p) of Component (1080i/1080p) is.

De functie “Auto-breed” is alleen beschikbaar in de modus “TV”, “Ext1”, “Ext2”, “AV” en “S-Video”. In de pc-modus kunt u alleen de modus “16:9” en “4:3” aanpassen. De instellingen voor elk extern apparaat dat u hebt aangesloten op een ingang op de tv, kunnen worden aangepast en opgeslagen. Er kan tijdelijke beeldretentie optreden wanneer er langer dan twee uur een statisch beeld op de tv wordt weergegeven. “Breedbeeldzoom”: verplaats het scherm omhoog of omlaag met de toets ▲ of ▼ nadat u hebt geselecteerd door op de toets ► of ENTER te drukken. "Zoom": Selecteer door te drukken op de ◄ of ►toets. Gebruik de ▲ of ▼ toets om het beeld naar boven of naar beneden te verschuiven. Als u , heeft geselecteerd, gebruik dan de ▲ of ▼ toets om het beeld in verticale richting te vergroten of verkleinen. Wanneer de modus Dubbel ( , ) is ingesteld voor PIP, kan de waarde voor Beeldformaat niet worden gewijzigd. Nadat u “Alleen scannen” in de modus HDMI (1080i/1080p) of Component (1080i/1080p) hebt gekozen: Selecteer door op de toets ◄ of ► te drukken. Gebruik de toetsen ▲, ▼, ◄ en ► om de afbeelding te verplaatsen. Reset: druk op de toets ◄ of ► om “Reset” te selecteren en druk vervolgens op de toets ENTER U kunt de instelling initialiseren.

U kunt deze opties selecteren door op de toets P.SIZE op de afstandsbediening te drukken.

BN68-01410A-00Dut-0221.indd 18

♦ Schermmodus: 16:9/Breedbeeldzoom/Zoom/4:3 Wanneer u het beeldformaat op een TV met een breedte van 16:9 instelt op Auto-breed, kunt u het gewenste beeldformaat instellen op 4:3 WSS (Wide Screen Service) of niets. Omdat er voor elk land in Europa een ander beeldformaat geldt, is deze functie bedoeld om het juiste beeldformaat te kiezen. ♦ 16:9: hiermee stelt u het beeld in op de 16:9-breedbeeldmodus. ♦ Breedbeeldzoom: hiermee vergroot u het formaat van het beeld verder dan 4:3. ♦ Zoom: hiermee vergroot u het beeld verticaal op het scherm. ♦ 4:3: hiermee stelt u het beeld in op de normale 4:3-modus.

Deze functie is beschikbaar is de modus “Auto-breed”. Deze functie is niet beschikbaar in de modi PC, Component of HDMI.

♦ Dig. ruisfilter: Uit/Laag/Middel/Hoog/Auto Als het ontvangen tv-signaal zwak is, kunt u de functie Digitaal ruisfilter activeren om statische ruis en echobeelden te reduceren die mogelijk op het scherm verschijnen. ➣ Als het signaal zwak is, selecteert u één van de andere opties totdat de afbeelding het best wordt weergegeven. ♦ DNIe: Uit/Demo/Aan Deze TV is voorzien van de functie DNIe, waarmee een hoge visuele kwaliteit wordt gewaarborgd. Als u DNIe op Aan instelt, kunt u het scherm bekijken terwijl de functie DNIe is geactiveerd. Als u DNIe Demo op Demo instelt, kunt u ter demonstratie normale beelden en een toegepast DNIe-beeld op het scherm zien. Door deze functie te gebruiken kunt u het verschil in visuele kwaliteit zien. ➣ DNIe (Digital Natural Image-engine) Deze functie geeft een scherper beeld dankzij de 3D-ruisonderdrukking en de detail-, contrasten witverbetering. Dankzij de nieuwe algoritme voor beeldcompensatie is het beeld scherper, helderder en gedetailleerder. DNIe™-technologie is geschikt voor verschillende beeldsignalen. ➣ Deze functie is niet beschikbaar in de modus in "Film" en "Standaard". ♦ HDMI-zwartniveau: Normaal/Laag U kunt direct het zwartniveau op het scherm selecteren om de schermdiepte aan te passen. ➣ Deze functie is alleen beschikbaar wanneer de externe ingang is verbonden met HDMI (RGBsignalen). ♦ Film plus: Uit/Laag/Middel/Hoog/Demo Huid ziet er natuurlijker uit en tekst wordt duidelijker weergegeven, zelfs bij snel bewegende scènes. ➣ Gebruik deze functie wanneer u film kijkt. ➣ Deze functie is niet beschikbaar in de modi “Breedbeeldzoom” en “Zoom”. ➣ Deze functie is niet beschikbaar wanneer "PIP" is ingesteld op "Aan". ➣ Dit wordt niet ondersteund in de modus HDMI 1080p/24Hz. ♦ Modus Alleen blauw: Uit/Aan Deze functie is voor experts op het gebied van AV-apparaten. Deze functie geeft het blauwe signaal weer door het rode en groene signaal uit het videosignaal te verwijderen, waardoor er een soort blauwfilter-effect ontstaat dat wordt gebruikt om de kleur en tint van videoapparatuur zoals dvd-spelers en Home Theaters aan te passen. Met deze functie kunt u voor elk videoapparaat dat gebruikmaakt van de kleurenbalkpatronen Rood /Groen/Blauw/Cyaan/Magenta/Geel, de kleur en tint naar wens instellen overeenkomstig het signaalniveau van elk videoapparaat, zonder dat u een blauwfilter nodig heeft. ➣ “Modus Alleen blauw” is beschikbaar wanneer de weergavemodus is ingesteld op “Film” of “Standaard”.

BN68-01410A-00Dut-0221.indd 19

2008-02-21 �� 1:55:43

Picture in Picture (PIP) Binnen het beeld van een TV-programma of het beeld dat afkomstig is van een extern apparaat, zoals een videorecorder of dvd-speler, kunt u een subbeeld weergeven. Zodoende kunt u het beeld van ingestelde programma- of video-invoer vanaf elk aangesloten apparaat bekijken terwijl ook het hoofdbeeld wordt weergegeven. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Instellingen” te selecteren en druk op de toets ENTER . 2. Druk op de toets ▲ of ▼ om “PIP” te selecteren en druk op de toets ENTER . 3. Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER . 4. Druk op de toets ENTER wanneer u tevreden bent met de instelling. 5. Druk op de toets EXIT om het menu te verlaten. ➣ Het beeld in het PIP-venster kan er enigszins onnatuurlijk uitzien wanneer u het hoofdscherm gebruikt voor een videospel of karaoke. Eenvoudig in te stellen 1. Druk op de toets TOOLS op de afstandsbediening. 2. Druk op de toets ▲ of ▼ om “PIP” te selecteren en druk op de toets ENTER . 3. Druk op de toets ▲ of ▼ om een bepaald item te selecteren. 4. Druk op de toets ◄ of ► om de gewenste optie te selecteren. 5. Druk op de toets EXIT of TOOLS om af te sluiten. ♦

P IP: Aan/Uit U kunt de PIP-functie aan- of uitzetten. Hoofdbeeld

TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV TV Instellingen Plug & Play  Taalkeuze : Nederlands  Tijd  Lichteffect : Kijkstand aan  Wandsteun  Melodie : Uit  Entertainment : Uit  Spaarstand : Uit  PIP  Verpl.

Standaard Aangepast Uit Uit Uit

♦ Bron U kunt de bron voor het subbeeld selecteren. ♦ Formaat: / / U kunt het formaat voor het subbeeld selecteren.

Als voor het hoofdbeeld de modus "HDMI" is ingeschakeld, is "Formaat" beschikbaar.

♦ Positie: / / / U kunt de positie van het subbeeld selecteren. ➣ In de modus Dubbel ( , ) kan "Positie" niet worden geselecteerd. ♦ Programma U kunt alleen een kanaal voor het subbeeld selecteren als “Bron” is ingesteld op “TV”.

BN68-01410A-00Dut-0221.indd 20

Geluidskenmerken 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Geluid” te selecteren en druk op de toets ENTER . 2. Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER . 3. Druk op de toets ENTER wanneer u tevreden bent met de instelling 4. Druk op de toets EXIT om het menu te verlaten. ♦M odus: Standaard/Muziek/Film/Spraak/Aangepast U kunt het geluidseffect selecteren dat het best overeenkomt met de beelden die u bekijkt. Eenvoudig in te stellen 1. Druk op de toets TOOLS op de afstandsbediening. 2. Druk op de toets ▲ of ▼ om “Geluidmodus” te selecteren. 3. Druk op de toets ◄ of ► om de gewenste geluidsmodus te selecteren. 4. Druk op de toets EXIT of TOOLS om af te sluiten. ♦ Toonregeling: Balance/100 Hz/300 Hz/1 kHz/3 kHz/10 kHz De TV heeft verschillende instelmogelijkheden waarmee u de geluidskwaliteit kunt instellen.

TV TV Modus : Aangepast Toonregeling SRS TS XT : Uit Auto Volume : Uit TV-luidspreker : Aan Geluidskeuze : Hoofdtuner

TV R Als u deze instellingen wijzigt, wordt de geluidsmodus automatisch ingesteld op “Aangepast”.

♦S RS TS XT: Uit/Aan TruSurround XT is een gepatenteerde SRS-technologie die het probleem oplost dat ontstaat wanneer 5,1 multikanaalgeluid via twee luidsprekers wordt afgespeeld. TruSurround produceert een meeslepend, virtueel surroundgeluid via ieder afspeelsysteem met twee luidsprekers, waaronder ook interne luidsprekers van de televisie. Het is volledig compatibel met alle vormen van multichannel. Eenvoudig in te stellen 1. Druk op de toets TOOLS op de afstandsbediening. 2. Druk op de toets ▲ of ▼ om “SRS TS XT” te selecteren. 3. Druk op de toets ◄ of ► om “Uit” of “Aan” te selecteren. 4. Druk op EXIT of TOOLS om af te sluiten.

TruSurround XT, SRS en het� -symbool zijn handelsmerken van SRS Labs, Inc. TruSurround XT-technologie is in licentie verstrekt door SRS Labs, Inc. ♦A uto Volume: Uit/Aan Elk zendstation kent andere signaalvoorwaarden, zodat het lastig is het volume juist in te stellen wanneer u van kanaal verandert. Met deze functie wordt het volume van het gewenste kanaal automatisch ingesteld. Bij een hoog modulatiesignaal wordt de geluidsuitvoer verlaagd en bij een laag modulatiesignaal wordt de geluidsuitvoer verhoogd.

BN68-01410A-00Dut-0221.indd 21

♦T V-luidspreker: Uit/Aan Indien u het geluid door aparte luidsprekers wilt horen, annuleert u de interne versterker.

De toets +, - en MUTE werken niet wanneer “TV-luidspreker” is uitgeschakeld. Wanneer “TV-luidspreker” is ingesteld op “Uit”, kunt u alleen “Geluidskeuze” (in PIP-modus) in het menu Geluid bedienen. ♦G eluidskeuze: Hoofdtuner/Subtuner Wanneer de PIP-functie is geactiveerd, kunt u naar het geluid bij het subbeeld (PIP) luisteren. − Hoofdtuner: hiermee geeft u het geluid van het hoofdbeeld weer. − Subtuner: hiermee geeft het geluid van het subbeeld weer.

De geluidsmodus selecteren U kunt de geluidmodus instellen in het menu "Extra". Wanneer u de optie "Dual I-II" instelt, wordt de huidige geluidmodus op het scherm weergegeven. 1. 2. 3. 4.

Druk op de toets TOOLS op de afstandsbediening. Druk op ▲ of ▼ om de minuten te “Dual I-II”. Druk op ◄ of ► om de gewenste optie te selecteren. Druk op de toets ENTER . Type geluid

Standaard Automatisch wijzigen DUAL 1 Automatisch wijzigen DUAL 1

Wanneer het stereosignaal te zwak is en er automatische zenderverdringing optreedt, kunt u beter naar Mono schakelen. Deze functie is alleen ingeschakeld bij stereogeluidssignaal. Bij monogeluidssignaal is de functie uitgeschakeld. Deze functie is alleen beschikbaar in de modus TV.

De hoofdtelefoon aansluiten (apart verkrijgbaar) U kunt een hoofdtelefoon op de TV aansluiten als u naar een Zijpaneel van TV programma wilt kijken zonder de andere aanwezigen in de kamer te storen. ➣ Wanneer u de stekker van de hoofdtelefoon op de betreffende poort aansluit, kunt u alleen "Auto Volume" en "Geluidskeuze" (in PIPmodus) in het menu Geluid kiezen. ➣ Langdurig gebruik van een hoofdtelefoon met een hoog volume kan het gehoor beschadigen. ➣ Wanneer een hoofdtelefoon op het systeem is aangesloten, komt er geen geluid uit de luidsprekers. ➣ Het volume van de hoofdtelefo on en het volume van de TV worden op verschillende manieren aangepast.

BN68-01410A-00Dut-0221.indd 22

De huidige tijd instellen en weergeven U kunt de klok van de TV zodanig instellen dat de huidige tijd wordt weergegeven wanneer u op de toets INFO drukt. U moet de tijd eveneens instellen als u gebruik wilt maken van de automatische aan/uit-timers. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets �� ▲ ��� of �� ▼���� ��� om ��������������� “Instellingen” te ���������������������� selecteren en druk op de toets ENTER . 2. Druk op de toets �� ▲ ��� of �� ▼���� ��� om ������� “Tijd” ���������������������������� te selecteren en druk op de toets ENTER . 3. Druk op de toets ENTER om “Klok instellen” te selecteren. 4. Gewenste actie Toets Naar “Maand”, “Data”, “Jaar”, “Uur” of “min” gaan “Maand”, “Data”, “Jaar”, “Uur” of “min” instellen Bevestig de instelling

5. Druk op de toets EXIT om het menu te verlaten. ➣ De huidige tijd wordt telkens weergegeven wanneer u op de toets INFO drukt. ➣ U kunt het “Maand”, “Data”, “Jaar”, “Uur” en “min” instellen ook rechtstreeks met de cijfertoetsen op de afstandsbediening instellen.

De slaaptimer instellen U kunt een tijdsduur tussen 30 en 180 minuten instellen waarna de TV automatisch overschakelt op stand-by. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Instellingen” te selecteren en druk op de toets ENTER . 2. Druk op de toets ▲ of ▼ om “Tijd” te selecteren en druk op de toets ENTER . 3. Druk op de toets ▲ of ▼ om “Slaaptimer” te selecteren en druk op de toets ENTER . 4. Druk herhaaldelijk op de toets ▲ of ▼ totdat de gewenste tijd wordt weergegeven (Uit, 30, 60, 90, 120, 150, 180). Druk op de toets ENTER . 5. Druk op de toets EXIT om het menu te verlaten. ➣ De TV schakelt automatisch over op stand-by wanneer de timer 0 bereikt. Eenvoudig in te stellen 1. Druk op de toets TOOLS op de afstandsbediening. 2. Druk op de toets ▲ of ▼ om “Slaaptimer” te selecteren. 3. Druk op de toets ◄ of ► om de minuten te selecteren. 4. Druk op de toets EXIT of TOOLS om af te sluiten.

TV Mode : Custom  Instellingen Equalizer  Plug & Play SRS TS XT : Off   Taalkeuze : Nederlands  Auto Volume : Off  Tijd  Internal Mute : Off Lichteffect : Kijkstand aan   Reset Wandsteun  Melodie : Uit  Entertainment : Uit  Spaarstand : Uit  PIP  Verpl.

Tijd Klok instellen Slaaptimer Timer 1 Timer 2 Timer 3

De televisie automatisch in- en uitschakelen Instellingen 1. Druk op de toets MENU om het menu weer te geven. TV Plug & Play  Druk op de toets ▲ of ▼ om “Instellingen” te selecteren en druk Taalkeuze : Nederlands  op de toets ENTER . Tijd  Lichteffect : Kijkstand aan  2. Druk op de toets ▲ of ▼ om “Tijd” te selecteren en druk op de Wandsteun  Melodie : Uit  toets ENTER . Entertainment : Uit  Spaarstand : Uit  3. Druk op de toets ▲ of ▼ om “Timer 1”, “Timer 2” of “Timer 3” te PIP  selecteren en druk op de toets ENTER . Verpl. Enter Terug U kunt drie verschillende timerinstellingen opgeven. ➣ U moet eerst de klok instellen. Timer 1 TV Inschakeltijd 4. Druk op de toets ◄ of ► om het volgende, verplichte item te 5 00 : 00 Uit selecteren. 6 Uitschakeltijd Druk op de toets ▲ of ▼ om de instelling te wijzigen. 00 : 00 Uit Programma Volume ♦ Inschakeltijd : Selecteer een uur, minuut en “Aan”/“Uit”. (Als 1 10 u de timer met de gewenste instelling wilt Herhalen activeren, kiest u “Aan”.) Eenmaal ♦U itschakeltijd : Selecteer een uur, minuut en “Aan”/“Uit”. (Als ► Verpl. Instellen Terug u de timer met de gewenste instelling wilt activeren, kiest u “Aan”.) ♦ Volume : Het gewenste volume bij het inschakelen selecteren. ♦H erhalen : Selecteer “Eenmaal”, “Dagelijks”, “Ma~Vr”, “Ma~Za” of “Za~Zo”. ♦ Programma : Wanneer de On Timer actief is, kunt u een specifiek kanaal inschakelen.

kunt de uren en minuten ook rechtstreeks met de cijfertoetsen op de afstandsbediening instellen. U Automatisch uitschakelen Als u de timer instelt op “Aan”, schakelt de televisie uiteindelijk uit wanneer binnen 3 uur na het automatisch inschakelen van het toestel geen knop wordt ingedrukt. Deze functie is alleen beschikbaar in de timermodus “Aan”. Met deze functie wordt oververhitting tegengegaan, wat kan gebeuren als het toestel te lang ingeschakeld blijft staan.

Uw taal kiezen Wanneer u de TV voor het eerst gebruikt, moet u de taal selecteren voor het weergeven van menu’s en aanwijzingen. 1. Druk op de toets MENU om het schermmenu weer te geven. Druk op de toets ▲ of ▼ om “Instellingen” te selecteren en druk op de toets ENTER . 2. Druk op de toets ▲ of ▼ om “Taalkeuze” te selecteren en druk op de toets ENTER . 3. Selecteer een bepaalde taal door herhaaldelijk op de toets ▲ of ▼ te drukken. Druk op de toets ENTER . 4. Druk op de toets EXIT om het menu te verlaten.

TV Instellingen Plug & Play  Taalkeuze : Nederlands  Tijd  Lichteffect : Kijkstand aan  Wandsteun  Melodie : Uit  Entertainment : Uit  Spaarstand : Uit  PIP  Verpl.

2008-02-21 �� 1:55:48

De geluidsinstellingen instellen (afhankelijk van het model) U kunt de LED aan de voorkant van de TV aan-/uitzetten afhankelijk van de situatie. Zet de LED uit om energie te sparen of wanneer de LED te fel in uw ogen schijnt. 1. 2. 3.

TV Druk op de toets MENU om het schermmenu weer te geven. Druk op de toets ▲ of ▼ om “Instellingen” te selecteren en druk op de toets ENTER . Druk op de toets ▲ of ▼ om “Lichteffect” te selecteren en druk op de toets ENTER . Druk op de toets ▲ of ▼ om “Uit”, “Standbystand aan”, “Kijkstand aan” of “Aan” te selecteren. Druk op de toets ENTER .

Instellingen Plug & Play  Taalkeuze : Nederlands  Tijd  Lichteffect : Kijkstand aan  Wandsteun  Melodie : Uit  Entertainment : Uit  Spaarstand : Uit  PIP  Verpl.

♦ Uit: LED gaat niet aan. ♦ Standbystand aan: hiermee zet u het LED aan op standby. ♦ Kijkstand aan: hiermee schakelt u het LED in wanneer u tv zit te kijken. ♦ Aan: LED is altijd aan.

Stel “Lichteffect” in op “Uit” om energie te besparen. Druk op de toets EXIT om het menu te verlaten.

Melodie / Entertainment / Spaarstand 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om Instellingen te selecteren en druk op de toets ENTER . 2. Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER . 3. Druk op de toets ENTER instelling.

wanneer u tevreden bent met de

4. Druk op de toets EXIT om het menu te verlaten.

TV Instellingen Plug & Play  Taalkeuze : Nederlands  Tijd  Lichteffect : Kijkstand aan  Wandsteun  Melodie : Uit  Entertainment : Uit  Spaarstand : Uit  PIP  Verpl.

♦ Melodie: Uit/Laag/Middel/Hoog U kunt het melodiegeluid van de TV bijstellen. ➣ De melodie wordt niet afgespeeld.

− Wanneer er geen geluid wordt weergegeven, is de toets MUTE ingedrukt.

− Wanneer er geen geluid wordt weergegeven, is de toets - (Volume) ingedrukt.

− Wanneer de tv wordt uitgeschakeld via de slaaptimer.

BN68-01410A-00Dut-0221.indd 25

2008-02-21 �� 1:55:49

♦ E ntertainment: Uit/Sport/Film/Spelcomputer De modus “Entertainment” stelt u in staat om de optimale weergavekwaliteit voor beeld en geluid te selecteren voor sport, film en spelcomputers. − Uit: de functie "Entertainment" uitschakelen. − Sport: de optimale beeld- en geluidskwaliteit voor sport. U kunt genieten van natuurgetrouwe kleuren en een dynamisch geluid. − Film: de optimale beeld- en geluidskwaliteit voor film. U kunt genieten van een levendiger beeld en een geavanceerde geluidsweergave. − Spelcomputer: de optimale beeld- en geluidskwaliteit voor spelcomputers. Deze modus accelereert de speelsnelheid wanneer er een externe spelcomputer op de tv wordt aangesloten. ➣ Als u een van de drie ��������������������������������������������������������������������� Entertainment�������������������������������������������������������� -modi inschakelt, worden de instellingen vergrendeld en kunnen deze niet worden gewijzigd. Als u de beeld- of geluidmodus wilt aanpassen, moet de modus “Entertainment” worden uitgeschakeld. ➣ Voor elke ingangsbron worden de “��������������������������������������� Entertainment�������������������������� ”-instellingen opgeslagen. ➣ Als u een van de drie “Entertainment”-modi instelt op Aan, is de functie “SRS TS XT” niet meer beschikbaar. kunt herhaaldelijk op de toets E.MODE op de U afstandsbediening drukken om de instellingen voor “Entertainment” te wijzigen. ♦

S paarstand: Uit/Laag/Middel/Hoog/Auto Deze functie past de helderheid van het beeld automatisch aan, afhankelijk van de lichtinval. − Uit: Hiermee schakelt u de functie voor energiebesparing uit. − Laag: Hiermee stelt u de tv in op de modus voor minder energiebesparing. − Middel: Hiermee stelt u de tv in op de modus voor medium energiebesparing. − Hoog: Hiermee stelt u de tv in op de modus voor veel energiebesparing. − Auto: Hiermee wordt automatisch de helderheid van het tv-scherm aangepast in verhouding tot de scènes. Eenvoudig in te stellen 1. Druk op de toets TOOLS op de afstandsbediening. 2. Druk op de toets ▲ of ▼ om “Spaarstand” te selecteren. 3. Druk op de toets ◄ of ► om “Uit”, “Laag” of “Middel” te selecteren. 4. Druk op de toets EXIT of TOOLS om af te sluiten.

Extra Anynet+ (HDMI-CEC) Beeldmodus : Standaard Geluidmodus : Aangepast Slaaptimer : Uit SRS TS XT : Uit Spaarstand ◄ Uit ► Dual I-II : Mono Verpl.

De bron selecteren U kunt een keuze maken uit externe bronnen die op de ingangen van de TV zijn aangesloten. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om “Invoer” te selecteren en druk op de toets ENTER . 2. Druk nogmaals op de toets ENTER om “Bronlijst” te selecteren. ➣ Wanneer u geen externe apparaten hebt aangesloten op de TV, zijn alleen “TV”, “Ext.1” en “Ext.2” geactiveerd in de “Bronlijst”. “AV”, “S-Video”, “Component”, “PC”, “HDMI1”, “HDMI2”, “HDMI3” zijn alleen geactiveerd wanneer ze op de TV zijn aangesloten. 3. Selecteer het gewenste apparaat door op de toets ▲ of ▼ te drukken. Druk op de toets ENTER .

Druk op de toets SOURCE op de afstandsbediening om te schakelen tussen de beschikbare bronnen. De TV-modus kunt u selecteren door op de toets TV, de cijfertoetsen (0-9) en de toets P</> op de afstandsbediening te drukken. U kunt de HDMI-modus ook inschakelen door op de HDMItoets op de afstandsbediening te drukken.

De namen van de ingangsbron bewerken Geef het apparaat aangesloten op de ingangen een naam om de selectie van ingangsbron makkelijker te maken. 1. Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Invoer” te selecteren. 2. Druk op de toets ▲ of ▼ om “Naam wijzigen” te selecteren en druk op de toets ENTER . 3. Druk op de toets ▲ of ▼ om het apparaat te selecteren dat u wilt bewerken. Druk op de toets ENTER . 4. Druk op de toets ▲ of ▼ om het gewenste apparaat te selecteren. Druk op de toets ENTER . 5. Druk op de toets EXIT om het menu te verlaten. ➣ Wanneer een pc met een resolutie van 1920 x 1080@60Hz is aangesloten op de HDMI IN 2-poort, moet u de “ HDMI2”modus instellen op “PC” in “Naam wijzigen” van de modus “Invoer”.

TV Mode : Custom Invoer Equalizer Bronlijst :: TV SRS TS XT Off Naam wijzigen Auto Volume : Off Anynet+ (HDMI-CEC) Internal Mute : Off WISELINK Reset

2008-02-21 �� 1:55:51

Software configureren (gebaseerd op Windows XP) Hieronder ziet u de Windows-beeldscherminstellingen voor een standaardcomputer. De vensters op uw computer kunnen enigszins afwijken, afhankelijk van de versie van Windows en de geïnstalleerde videokaart. Ook dan zijn echter in de meeste gevallen dezelfde basisinstallatiegegevens van toepassing. (Neem contact op met de computerfabrikant of Samsung-leverancier als dit niet het geval is.) 1. Klik op “Configuratiescherm” in het menu Start van Windows. 2. Wanneer het Configuratiescherm verschijnt, klikt u op “Beeldscherm” om een dialoogvenster voor het beeldscherm te openen. 3. Wanneer het Configuratiescherm verschijnt, klikt u op “Beeldscherm” om een dialoogvenster voor het beeldscherm te openen. 4. Klik op de tab “Instellingen”. De juiste resolutie voor de monitor: Optimum - 1920 x 1080. Als het dialoogvenster een optie bevat voor het instellen van de verticale frequentie, is de juiste waarde “60” of “60 Hz”. Klik anders op “OK” om het dialoogvenster te sluiten.

Weergavestanden Zowel de beeldpositie als de grootte varieert afhankelijk van het type monitor en de bijbehorende resolutie. De resoluties in de tabel worden aangeraden. D-Sub Eingang Modus

Horizontaal Frequentie (kHz)

Verticaal Frequentie (Hz)

Pixelklok Frequentie (MHz)

Sync-polariteit (H/V)

Verticaal Frequentie (Hz)

Pixelklok Frequentie (MHz)

Sync-polariteit (H/V)

Bij gebruik van de HDMI/DVI-kabelverbinding, moet u de HDMI IN 2-aansluiting gebruiken. De interlacemodus wordt niet ondersteund. De TV werkt mogelijk niet normaal als een afwijkend videoformaat wordt geselecteerd. De Separate- en Composite-modus worden ondersteund. SOG wordt niet ondersteund. Een VGA-kabel die te lang of van lage kwaliteit is, kan ruis in het beeld veroorzaken bij hoge resoluties (1920x1080 of 1600x1200). Nederlands - 28

BN68-01410A-00Dut-0221.indd 28

2008-02-21 �� 1:55:51

De tv instellen voor uw pc ➣ 1. 2. 3. 4.

Druk op de toets SOURCE om de pc-modus te selecteren. Druk op de toets MENU om het menu weer te geven. Druk op de toets ENTER om “Beeld” te selecteren. Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER . Druk op de toets ENTER wanneer u tevreden bent met de instelling. Druk op de toets EXIT om het menu te verlaten.

♦ Autom. afstellen Via automatisch instellen wordt het pc-scherm van de tv automatisch aangepast op het binnenkomende pcvideosignaal. De waarden voor fijnheid, grofheid en positie worden automatisch aangepast. Eenvoudig in te stellen 1. Druk op de toets TOOLS op de afstandsbediening. 2. Druk op de toets ▲ of ▼ om “Autom. afstellen” te selecteren en druk op de toets ENTER .

Beeld Modus : Standaard  Verlichting 7 Contrast 95 Helderheid 45 Scherpte 50 Autom. afstellen  Scherm  Detailinstellingen  sMeer Terug

Bezig met automatisch instellen Wacht aub Extra Anynet+ (HDMI-CEC) Beeldmodus : Geluidmodus : Slaaptimer : SRS TS XT : Spaarstand : PIP Autom. afstellen Verpl.

♦ Scherm: Grof/Fijn U past de beeldkwaliteit aan om beeldruis te verwijderen of te verminderen. Als de ruis niet verdwijnt door het kanaal nauwkeurig af te stemmen, stel dan de frequentie zo goed mogelijk in “Grof” en voer opnieuw een nauwkeurige instelling uit. Stel het beeld opnieuw in het midden van het scherm in nadat de ruis is verminderd. Druk op ▲ of ▼ om "Grof" of "Fijn" te selecteren en druk vervolgens op de toets ENTER . Druk op ◄ of ► om de kwaliteit van het scherm aan te passen. Druk op de toets ENTER .

Standaard Aangepast Uit Uit Uit

Positie Pas de positie van het pc-scherm aan als deze niet gelijk is aan het tv-scherm. Druk op de toets ▲ of ▼ om de verticale positie aan te passen. Druk op ◄ of ► om de horizontale positie aan te passen Druk op de toets ENTER . Verpl.

Beeld resetten U kunt alle beeldinstellingen vervangen door de standaard fabrieksinstellingen.

2008-02-21 �� 1:55:53

Gebruik van de WISELINK functie

Met deze functie kunt u foto's (JPEG) bekijken en audiobestanden (MP3) beluisteren, die opgeslagen zijn op een USB Mass Storage Class (MSC) apparaat. Druk op de toets POWER op de afstandsbediening of uw tv. Sluit een USB apparaat met JPEG en/of MP3 bestanden aan op de WISELINK poort (USB poort) aan de zijkant van de TV. Als u de WISELINK modus wilt gebruiken terwijl er geen USB apparaat aangesloten is, zal het bericht “Geen apparaat aangesloten.” verschijnen. In dat geval plaatst u het USB apparaat en verlaat u het scherm door op de W.LINK knop op de afstandsbediening te drukken. Vervolgens gaat u nogmaals naar het WISELINK scherm

Zijpaneel van TV USB-stick

Voor de namen van mappen en bestanden (foto's, muziek) mag u alleen letters en cijfers gebruiken. Het bestandsysteem ondersteunt alleen FAT16/32 (Het NTFS bestandsysteem wordt niet ondersteund) Bepaalde types USB digitale camera's en audioapparaten kunnen mogelijkerwijs niet compatibel zijn met deze TV. Wiselink ondersteunt alleen USB Mass Storage Class (MSC) apparaten. MSC is een Mass Storage Class Bulk-Only Transport apparaat. Voorbeelden van MSC zijn flashgeheugens en geheugenkaartlezers (USB harde schijven en hub's worden niet ondersteund.) Voordat u uw apparaat op de TV aansluit wordt aanbevolen een back-up te maken van uw bestanden. SAMSUNG is niet verantwoordelijk voor beschadiging of verlies van gegevens. Sluit direct aan op de USB poort van uw TV. Als u een aparte kabelverbinding gebruikt kan er een USB compatibiliteisprobleem voordoen. Alleen MP3 en JPEG bestandsindelingen worden ondersteund. De mp3-indeling van Wiselink ondersteunt alleen muziekbestanden met een hoge samplingfrequentie (32 kHz, 44.1 kHz of 48 kHz). Wij bevelen gebruik van de sequentiele jpeg-indeling aan. Progressieve jpeg gebruikt veel meer geheugen, en het decoderen ervan kan fout gaan. Trek het USB apparaat niet uit de TV terwijl gegevens "Laden" worden. MTP (Media Transfer Protocol) wordt niet ondersteund. De speelduur van een MP3-bestand kan weergegeven worden als "00:00:00" indien er geen informatie over de speeltijd in het begin van het bestand wordt gevonden. Hoe hoger de resolutie van een beeld, hoe langer het duurt tot deze op het scherm verschijnt In de Foto- of Muzieklijst worden tot 300 mappen of bestanden weergegeven. Het laden kan enige tijd duren, afhankelijk van de grootte van het bestand.

BN68-01410A-00Dut-0221.indd 30

Gebruik van het WISELINK Menu 1. Druk op de MENU knop. Druk op ▲ of ▼ om “Invoer” te selecteren, druk dan op de ENTER knop. 2. Druk op ▲ of ▼ om “WISELINK” te selecteren, druk dan op de ENTER knop.

TV Bronlijst : TV ► Naam wijzigen ► Anynet+ (HDMI-CEC)

3. Druk op ▲ of ▼ om het overeenkomstige USB Geheugen te selecteren, druk dan op de ENTER knop. ➣ Het "WISELINK" menu verschilt afhankelijk van het USB Geheugen dat is aange sloten op de TV. ➣ Sommige apparaten worden mogelijk niet ondersteund vanwege compatibilteitsproblemen.

4. Druk op ◄ of ► om naar een pictogram te verplaatsen, druk dan op de ENTER knop. ➣ Om de WISELINK modus te verlaten, drukt u op de W.LINK knop van de afstandsbediening.

����������� Druk op de W.LINK knop op de afstandsbediening om het WISELINK menu weer te geven.

Gebruik van de knoppen van de afstandsbediening in het WISELINK Menu Knop ▲/ ▼/ ◄/ ►

ENTER Werking Verplaats cursor en selecteer onderdeel Kies het huidige geselecteerde onderdeel. De diavoorstelling of het MP3-bestand afspelen. Het afspelen van de diavoorstelling of het MP3-bestand onderbreken.

RETURN INFO Ga terug naar het vorige menu. Gebruik verschillende functies in de Photo en Music menu's. Stop huidige diashow of MP3 bestand. Pagina omhoog of omlaag (lijstonderdeel)

EXIT Stop de huidige functie en ga terug naar het vorige menu van een hoger niveau.

BN68-01410A-00Dut-0221.indd 31

2008-02-21 �� 1:56:09

Gebruik van de Foto (JPEG) lijst

Dit menu toont de JPEG bestanden en mappen opgeslagen op een USB geheugen. 1. Voer de stappen 1 tot 3 van het “Gebruik van het WISELINK Menu” uit. (Zie pag. 31) 2. Druk op ◄ of ► om naar “Foto” te gaan, druk vervolgens op de ENTER knop. De opgeslagen bestandsinformatie wordt weergegeven als een bestand of map. 3. Druk op de ▲, ▼, ◄ of ► knoppen om een bestand te selecteren. • Indrukken van de ENTER knop op een fotopictogram zal die geselecteerde foto op het hele scherm weergeven. • Indrukken van de ENTER knop op een mappictogram zal de JPEG bestanden in die map tonen. Om de WISELINK modus te verlaten, drukt u op de W.LINK knop van de afstandsbediening.

Als u naar een foto gaat kan het laden hiervan enkele Laden… seconden duren. Het pictogram zal aan de linkerbovenkant van het scherm verschijnen. Keuze Verpl. Enter Optie Terug Het duurt een zekere tijd om JPEG bestanden in miniatuur te tonen. In dit menu worden alleen de bestanden getoond waarvan de bestandsextensie jpg is. Bestanden met andere indelingen zoals bmp of tiff zullen niet weergegeven worden. De bestanden worden op een pagina weergegeven. Per pagina worden 15 miniatuurfoto's weergegeven. De miniaturen worden van links naar rechts en van boven naar onder genummerd van 1 tot 15. Bepaalde types USB digitale camera's en audioapparaten kunnen mogelijkerwijs niet compatibel zijn met deze TV. Mappen worden eerst weergegeven, en vervolgens alle JPEG bestanden in de huidige map. De mappen en JPEG bestanden worden in alfabetische volgorde getoond. Als de foto op het hele scherm wordt getoond kunt u in- en uitzoomen, of de foto op het scherm draaien. Bij weergave op het hele scherm kunt u met de ◄ of ► knop een ander fotobestand in dezelfde map bekijken. Druk op de toets wanneer er een fotopictogram is geselecteerd om een diavoorstelling te starten. Foto's zonder EXIF informatie kunnen mogelijkerwijs niet als miniaturen worden weergegeven in de FOTOLIJST, afhankelijk van de beeldkwaliteit en resolutie. SUM

INFO Bekijken van een diashow 4. Druk op de INFO knop om de opties ("Begin diashow", "Alles kiezen") weer te geven. 5. Druk op de ▲ of ▼ knop om “Begin diashow”te selecteren. Druk vervolgens op de ENTER knop. ➣ Tijdens diashow's worden de bestanden volgend op het huidige getoonde bestand weergegeven. ➣ MP3 bestanden kunnen automatisch tijdens de diashow afgespeeld worden als de standaardoptie Achtergr.kl. ingeschakeld is. Om deze functie in te schakelen moeten MP3 bestanden en fotobestanden opgeslagen worden in dezelfde map op het USB Geheugen. 6. Druk op de INFO knop tijdens een diashow om de volgende opties in te stellen ("Snelheid presentatie", "Achtergr.kl.", "Inst. achtergrondmuziek", "Lijst"). Druk op ▲ of ▼ om de gewenste optie te kiezen, druk vervolgens op ENTER . • Zorg dat u na het kiezen van een optie op ENTER drukt, om uw keuze te bevestigen.

Begin diashow Sluiten

Inst. achtergrondmuziek Lijst

2008-02-21 �� 1:56:19

Gebruik van het menu tijdens een diashow Snelheid presentatie: Kies deze optie om de snelheid van de diashow te controleren. Druk op ▲ of ▼ om de gewenste optie te selecteren (“Snel”, “Normaal”, “Langzaam”), druk vervolgens op de ENTER knop. Snel

Snelheid presentatie Normaal Achtergr.kl.

Inst. achtergrondmuziek Lijst

INFO Achtergr.kl.: Selecteer deze optie als u wilt dat tijdens een diashow een MP3 bestand afgespeeld moet worden. Druk op ▲ of ▼ om de gewenste optie te selecteren("Aan", "Uit"), druk vervolgens op de ENTER knop.

Inst. achtergrondmuziek Lijst

Inst. achtergrondmuziek Kies best voor achtergrondmuz. Upper Folder

Inst. achtergrondmuziek: Tijdens een diashow in voortgang worden MP3 bestanden en mappen in dezelfde directory weergegeven. Kies een map met behulp van de ▲ en ▼ knoppen en druk op de ENTER knop. De geselecteerde map wordt gemarkeerd. Druk nogmaals op de RETURN knop om terug te gaan naar het diashowscherm. De gekozen achtergrondmuziek wordt afgespeeld. ➣ Als u de achtergrondmuziek op Off zet, zelfs als de instellingen voor de achtergrondmuziek ingesteld, zijn zal de achtergrondmuziek niet afgespeeld worden.

Lijst: De opgeslagen bestandsinformatie wordt weergegeven als een map of JPEG bestand. Om de WISELINK modus te verlaten, drukt u op de W.LINK knop van de afstandsbediening.

01-001 02-002 03-003 04-004 05-005 ◄◄ 1/1 pagina ►►

Als u fotobestand selecteert wordt de fotobestand informatie weergegeven op de linkerkant van het TV-scherm, zoals resolutie, de datum waarop het bestand gewijzigd is en de volgorde van het bestand in de huidige directory (b.v. 10 van 15)

Volgorde van het bestand in de huidige directory

BN68-01410A-00Dut-0221.indd 33

Gebruik van het Opties Menu 1. Voer de stappen 1 tot 3 van het “Gebruik van het WISELINK Menu” uit. (Zie pag. 31) 2. Druk op ◄ of ► om naar “Foto” te gaan, druk vervolgens op de ENTER knop. De opgeslagen bestandsinformatie wordt weergegeven als een bestand of map. 3. Druk op de ▲, ▼, ◄ en ► knoppen om een bestand te selecteren. Druk vervolgens op de ENTER knop. Het indrukken van de knop over het miniatuur van een foto zal deze foto op het hele scherm weergeven. 4. Druk op de INFO knop om de optie("Begin diashow", "Zoom", "Roteren", en "Lijst") weer te geven.

INFO Zoom: • Druk op de ▲ of ▼ om “Zoom” te selecteren. Druk vervolgens op de ENTER knop. • ��������������������������������������������������������������� Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER .� (X1, X2, X4) ➣ Om in de ingezoomde foto omhoog/omlaag/links/rechts te pannen, drukt u op de knop INFO om het optiesmenu af te sluiten en vervolgens drukt u op de knoppen ▲, ▼, ◄ en ►. ➣ “Begin diashow" of "Roteren" is uitgeschakeld wanneer de optie "Zoom" is geselecteerd. ➣ "x1" : Foto weergeven in originele afmeting "x2" : 2x inzoomen op een foto "x4" : 4x inzoomen op een foto : Verplaats de ingezoomde foto omhoog/omlaag/rechts/links. / / / X1

INFO Roteren: • Druk op ▲ of ▼ om “Roteren” te selecteren, druk vervolgens op de ENTER knop. • Selecteer de gewenste optie door op de toets ▲ of ▼ te drukken en druk vervolgens op de toets ENTER .���������������������� (0°, 90°, 180°, 270°) ➣ Het gedraaide bestand wordt niet opgeslagen. ➣ “Begin diashow" of "Zoom" is uitgeschakeld wanneer de optie "Roteren" is geselecteerd. ➣ "0°" : Hiermee wordt een foto in de originele positie gedraaid "90°" : De foto wordt 90 graden gedraaid. "180°" : De foto wordt 180 graden gedraaid. "270°" : De foto wordt 270 graden gedraaid.

2008-02-21 �� 1:56:22

Gebruik van de MP3 lijst

Dit menu toont de MP3 bestanden tussen de andere bestanden opgeslagen op een USB geheugen. 1. Voer de stappen 1 tot 3 van het “Gebruik van het WISELINK Menu” uit. (Zie pag. 31) 2. Druk op ◄ of ► om naar “Muziek” te gaan, druk vervolgens op de ENTER knop. De opgeslagen bestandsinformatie wordt weergegeven als een bestand of map. 3. Druk op ▲ of ▼ om naar een pictogram te verplaatsen, druk dan op de ENTER knop. • Als u ENTER indrukt over het pictogram van een muzieknoot zal het afspelen van het muziekbestand onmiddellijk beginnen. • Het indrukken van de ENTER knop op en map pictogram toont de muziek bestanden in die map. • om een bestand op de volgende pagina te selecteren drukt u op de � of knop, om naar de volgende pagina te gaan. 4. om alle bestanden of een bestand te selecteren drukt u op de INFO knop om het Music menu te tonen. Druk op de ENTER knop om “Afspelen”, “Muziek herhalen” of “Alles kiezen” te selecteren. Om de WISELINK modus te verlaten, drukt u op de W.LINK knop van de afstandsbediening. Gebruik van het Opties Menu

Afspelen Muziek herhalen

Afspelen: Selecteren om MP3 bestanden af te spelen. ➣ Druk tijdens het afspelen van een MP3-bestand op de toets� om het afspelen te onderbreken. ➣ Druk op� om de afspeelmodus te verlaten. ➣ In dit menu ziet u alleen bestanden met de extensie MP3. Bestanden met andere extensies worden niet weergeven, ook al staan ze wel op het USB-apparaat. ➣ Het geselecteerde bestand wordt aan de bovenkant weergegeven, met de speeltijd. ➣ Om het volume aan te passen, druk op de VOL +, VOL - knoppen op de afstandsbediening. Om het geluid volledig te onderdrukken drukt u op de MUTE knop op de afstandsbediening. Muziek herhalen: Kies deze functie om MP3 bestanden in de huidige map herhaaldelijk af te spelen. U kunt On of Off selecteren Muziekfunctie informatiepictogram : Als alle muziekbestanden worden afgespeeld. : Als één muziekbestand wordt afgespeeld.

knop op de afstandsbediening drukt terwijl de muziek speelt.

knop van de afstandsbediening druk als de muziek al gestops is.

BN68-01410A-00Dut-0221.indd 35

2008-02-21 �� 1:56:39

Gebruik van het Instellingenmenu

Setup toont de gebruikersinstellingen van het WISELINK menu. 1. Voer de stappen 1 tot 3 van het “Gebruik van het WISELINK Menu” uit. (Zie pag. 31) 2. Druk op ◄ of ► om naar “Instellingen” te gaan, druk vervolgens op de ENTER knop. 3. Druk op ▲ of ▼ om een onderdeel te selecteren, druk vervolgens op de ENTER knop. (“Snelheid presentatie ”, “Achtergr.kl.”, “Inst. achterg rondmuziek”, “Muziek herhalen”, “Screen Saver”) 4. Druk op ▲ of ▼ om de optie te selecteren, druk vervolgens op de ENTER knop. Om de WISELINK modus te verlaten, drukt u op de W.LINK knop van de afstandsbediening. Snelheid presentatie: Kies deze optie om de snelheid van de diashow te controleren. U kunt kiezen uit “Snel”, “Normaal” of “Langzaam”.

Snelheid presentatie

Inst. achtergrondmuziekziek Muziek herhalen

Snel Normaal Langzaam

Achtergr.kl.: Kies deze optie om te bepalen of een MP3 tijdens een diashow afgespeeld moet worden. U kunt Music “Aan” of Music “Uit” selecteren.

Snelheid presentatie

Inst. achtergrondmuziek: Tijdens het afspelen van een diashow gebruikt u de optie "Inst. achtergrondmuziek" om een muziekbestand te selecteren waarnaar u tijdens de show kunt luisteren. Kies een MP3-bestand als achtergrondmuziek.

Inst. achtergrondmuziek Muziek herhalen

Inst. achtergrondmuziek Kies best voor achtergrondmuz. Upper Folder 01-001 02-002 03-003 04-004 05-005 ◄◄ 1/1 pagina ►►

Muziek herhalen: Selecteer dit om te bepalen of de muziek moet worden herhaald wanneer alle MP3-bestanden in de huidige map zijn afgespeeld.

Snelheid presentatie

Inst. achtergrondmuziek Muziek herhalen

Screen Saver: Kies deze optie om de tijd in te stellen waarna de screensaver zal verschijnen. De screensaver zal verschijnen als gedurende 1, 5 of 10 minuten geen enkele knop wordt ingedrukt.

Snelheid presentatie

Inst. achtergrondmuziek Muziek herhalen

Anynet+ is een AV-netwerksysteem waarmee u dankzij een gebruiksvriendelijke AV-interface alle aangesloten apparaten kunt bedienen via het Anynet+-menu wanneer Samsung Electronics AVapparaten zijn aangesloten.

Anynet+-apparaten aansluiten

Het Anynet+-systeem ondersteunt alleen AV-apparaten die ondersteuning bieden voor Anynet+. Controleer of het AV-apparaat dat u wilt aansluiten op de TV, een Anynet+-markering bevat.

Direct aansluiten op de TV TV Anynet+-apparaat 1 Anynet+-apparaat 2 Anynet+-apparaat 3

Verbind de HDMI-kabel met de aansluiting [HDMI 1], [HDMI 2] of [HDMI 3] op de TV en met de aansluiting HDMI OUT van het betreffende Anynet+-apparaat.

Een thuisbioscoop aansluiten 1.

Verbind de HDMI-kabel met de aansluiting [HDMI 1], [HDMI 2] of [HDMI 3] op de TV en met de aansluiting HDMI OUT van het betreffende Anynet+-apparaat. Verbind de HDMI-kabel op de aansluiting HDMI IN van de thuisbioscoop en de uitgang HDMI OUT van het betreffende Anynet+-apparaat.

Sluit slechts één ontvanger aan. U kunt een Anynet+-apparaat aansluiten met een HDMI 1.3-kabel. Sommige HDMI-kabels ondersteunen mogelijk geen Anynet+-functies. Anynet+ werkt wanneer het AV-apparaat dat Anynet+ ondersteunt, op stand-by staat of is ingeschakeld. Anynet+ ondersteunt in totaal acht AV-apparaten.

De volgende instellingen zijn voor het gebruik van Anynet+-functies. De functie Anynet+ gebruiken 1.

Druk op de toets TOOLS. Druk vervolgens op de toets ENTER om "Anynet+ (HDMI-CEC)" te selecteren. Druk op de toets ▲ of ▼ om “Instellingen” te selecteren en druk vervolgens op de toets ENTER . Druk op de toets ENTER om "Anynet+ (HDMI-CEC)" te selecteren en druk op de toets ENTER . Druk op de toets ▲ of ▼ om “Aan” te selecteren en druk op de toets ENTER . De functie "Anynet+ (HDMI-CEC)" wordt ingeschakeld. Als u “Uit” selecteert, wordt "Anynet+ (HDMI-CEC)" uitgeschakeld. Wanneer de functie "Anynet+ (HDMI-CEC)" is uitgeschakeld, worden alle bewerkingen in verband met Anynet+ uitgeschakeld.

Extra Anynet+ (HDMI-CEC) Beeldmodus : Geluidmodus : Slaaptimer : SRS TS XT : Spaarstand : Dual I-II : Verpl.

TV Standaard Aangepast Uit Uit Uit Mono

P9 Tv weergeven Apparaat selecteren  Opnemen

Zoeken naar verbonden apparaten

Een Anynet+-apparaat automatisch uitschakelen wanneer de TV wordt uitgeschakeld 1. 2.

Druk op de toets ▲ of ▼ om “Automatisch uitsch.” te selecteren en druk op de toets ENTER . Druk op de toets ▲ of ▼ om “Ja” te selecteren en druk op de toets ENTER .

De functie Automatisch uitschakelen wordt ingeschakeld. Als u “Nee” selecteert, wordt de functie Automatisch uitschakelen geannuleerd.

Druk op de toets EXIT om het menu te verlaten.

Instellingen Anynet+ (HDMI-CEC)

Zoeken naar verbonden apparaten

U moet de instelling Apparaat selecteren op de afstandsbediening van de TV instellen op TV als u de functie Anynet+ wilt gebruiken. Als u “Automatisch uitsch.” instelt op “Nee”, worden aangesloten externe apparaten ook uitgeschakeld wanneer de TVwordt uitgeschakeld. Als het apparaat echter opneemt, kan het niet worden uitgeschakeld.

BN68-01410A-00Dut-0221.indd 38

Zoeken naar en schakelen tussen Anynet+-apparaten 1. 2. 3. 4. 5.

Druk op de toets TOOLS. Druk vervolgens op de toets ENTER om "Anynet+ (HDMI-CEC)" te selecteren. Druk op de toets ▲ of ▼ om “Apparaat selecteren” te selecteren en druk op de toets ENTER . Druk op de toets ▲ of ▼ om een bepaald apparaat te selecteren en druk op de toets ENTER . Het geselecteerde apparaat wordt ingeschakeld. Als u geen geschikt apparaat kunt vinden, drukt u op de toets ▲ of ▼ om “Instellingen” te selecteren en drukt u op de toets ENTER . Druk op de toets ▲ of ▼ om “Zoeken naar verbonden apparaten” te selecteren en druk op de toets ENTER . Het bericht “Anynet+ verbinding configureren” wordt weergegeven. Wanneer het zoeken naar apparaten is voltooid, worden de aangesloten apparaten weergegeven in het menu Anynet+.

Zoeken naar verbonden apparaten

Het kan twee minuten voordat u naar de geselecteerde apparaten hebt geschakeld. U kunt de bewerking in de tussentijd niet annuleren. De benodigde tijd voor het zoeken naar apparaten wordt bepaald door het aantal aangesloten apparaten. Wanneer de zoekopdracht is voltooid, wordt niet het aantal gedetecteerde apparaten weergegeven. Hoewel automatisch wordt gezocht naar apparaten wanneer u de TV inschakelt met de toets POWER, worden apparaten die zijn aangesloten wanneer de TV is ingeschakeld of in een specifiek omstandigheid niet weergegeven in de lijst met apparaten. Selecteer daarom “Zoeken naar verbonden apparaten” om te zoeken naar apparaten. Als u een externe invoermodus hebt geselecteerd door op de toets SOURCE te drukken, kunt u de functie Anynet+ niet gebruiken. Schakel naar een Anynet+-apparaat met de toets TOOLS.

BN68-01410A-00Dut-0221.indd 39

Menu Anynet+ Het menu Anynet+ verandert overeenkomstig het type en de status van de Anynet+-apparaten die op de TV zijn aangesloten. Menu Anynet+

Tv weergeven Apparaat selecteren Opnemen

Hiermee schakelt u van Anynet+ naar de TV-uitzendmodus. De TV maakt verbinding met het betreffende apparaat.

Hiermee geeft u het menu van het aangesloten apparaat weer. Als bijvoorbeeld een dvd-recorder is aangesloten, wordt het titelmenu van de dvd-recorder weergegeven.

Hiermee geeft u het menu met de afspeelfuncties voor het aangesloten apparaat weer. Wanneer bijvoorbeeld een dvd-recorder is aangesloten, wordt het menu met de afspeelfuncties voor de dvd-recorder weergegeven. Geluid wordt uitgevoerd via de ontvanger. U kunt de omgeving voor gebruik van Anynet+ instellen.

Receiver Instellingen

Starten van opname. (Dit menu werkt alleen bij een apparaat dat opnemen ondersteunt.)

Beschikbare toetsen op afstandsbediening van TV in Anynet+-modus Apparaattype

Bedieningsstatus Nadat u naar het apparaat bent geschakeld, wanneer het menu van het betreffende apparaat wordt weergegeven op het scherm. Nadat u naar het apparaat bent geschakeld, terwijl u een bestand afspeelt

Beschikbare toetsen Numerieke toetsen ▲/▼/◄/►/ENTER Gekleurde toetsen EXIT (terugspoelen) (vooruitspoelen) (stoppen)/ (afspelen)/ (pauze)

Apparaat met ingebouwde tuner

Nadat u naar het apparaat bent geschakeld, wanneer u TV kijkt

Wanneer ontvanger is ingeschakeld

De functie Anynet+ werkt alleen wanneer de afstandsbediening is ingesteld op TV. De knop functioneert alleen wanneer opname mogelijk is. U kunt Anynet+-apparaten niet bedienen met de toetsen op de tv. U kunt Anynet+-apparaten alleen bedienen met de afstandsbediening van de TV. De afstandsbediening van de TV werkt mogelijk niet in bepaalde omstandigheden. Selecteer in dat geval opnieuw het Anynet+-apparaat. De Anynet+-functies werken niet voor de producten van andere fabrikanten. In de modus Anynet+ werken de gekleurde toetsen mogelijk niet goed. De bediening van , kan verschillen, afhankelijk van het apparaat.

U kunt een TV-programma opnemen met een recorder. Druk op de toets . De opname wordt gestart. (Alleen wanneer u een opnameapparaat hebt aangesloten dat ondersteuning biedt voor Anynet+).

Het huidige TV-programma wordt opgenomen in de status TV kijken. Als u video vanaf een ander apparaat bekijkt, wordt de video van het apparaat opgenomen. U kunt ook de bronsignalen opnemen door Opnemen te selecteren nadat u op de knop TOOLS hebt gedrukt. Controleer voor u begint met opnemen of de antenne correct is aangesloten op het apparaat voor opname. Om deze verbinding te controleren, raadpleegt u de gebruikershandleiding.

Luisteren via een ontvanger

U kunt geluid beluisteren via een ontvanger in plaats van de luidsprekers van de TV. 1 Druk op de toets TOOLS. Druk vervolgens op de toets ENTER om "Anynet+ (HDMI-CEC)" te selecteren. Druk op de toets ▲ of ▼ om “Receiver” te selecteren en druk vervolgens op de toets ENTER . 2 Druk op de toets ◄ of ► om “Aan” te selecteren en druk op de toets ENTER . U kunt nu het geluid via de ontvanger beluisteren. 3 Druk op de toets EXIT om het menu te verlaten.

Wanneer de ontvanger is ingeschakeld, kunt u het TV-geluid beluisteren via de ontvanger met twee kanalen. Als de ontvanger alleen is bedoeld voor een thuisbioscoop (die alleen audio ondersteunt), wordt de ontvanger mogelijk niet weergegeven in de lijst met apparaten. Als inhoud auteursrechtelijk is beschermd, kunt u geluid mogelijk niet goed beluisteren via de ontvanger. Als de stroomvoorziening naar de tv wordt onderbroken (bijvoorbeeld doordat het netsnoer wordt losgekoppeld of door een stroomstoring) en de “Receiver” is ingesteld op “Aan”, is het mogelijk dat de functie “TV-luidspreker” wordt ingesteld op “Uit” wanneer de tv weer wordt ingeschakeld. (zie pagina 22)

BN68-01410A-00Dut-0221.indd 41

2008-02-21 �� 1:56:53

Controleer het volgende voordat u om service verzoekt Symptoom Anynet+ werkt niet.

Oplossing ■ Controleer of het apparaat een Anynet+-apparaat is. Het Anynet+-systeem ondersteunt alleen Anynet+-apparaten. ■ Sluit slechts één ontvanger aan. ■ Controleer of het netsnoer van het Anynet+apparaat juist is aangesloten. ■ Controleer de video-/audio-/HDMI 1.3 kabel van het Anynet+-apparaat. ■ Controleer of Anynet+ (HDMI-CEC) is ingeschakeld in het instellingenmenu van Anynet+. ■ Controleer of de afstandsbediening van de TV in de TV-stand staat. ■ Controleer of het de exclusieve afstandsbediening van Anynet+ is. ■ In bepaalde toestanden werkt Anynet+ niet. (Kanalen zoeken, WISELINK uitvoeren, Plug & Play, enzovoort.) ■ Wanneer u de HDMI 1.3 kabel aansluit of verwijdert, moet u opnieuw naar apparaten zoeken of uw televisie opnieuw inschakelen. ■ Controleer of de functie Anynet+ van het Anynet+-apparaat is geactiveerd.

Ik wil Anynet+ starten.

Ik wil Anynet+ sluiten.

Het bericht Verbinden met Anynet+-apparaat... verschijnt op het scherm.

Controleer of het Anynet+-apparaat op de juiste manier is aangesloten op de TV en controleer of Anynet+ (HDMI-CEC) is ingeschakeld in het menu Setup (Instellingen) van Anynet+. Druk op de toets TV op de afstandsbediening van de TV om naar de TV te schakelen. Druk op de toets TOOLS om het menu Anynet+ te openen en het gewenste menu te selecteren. Selecteer Tv weergeven in het menu Anynet+. Druk op de toets SOURCE op de afstandsbediening van de TV en selecteer een ander apparaat dan een Anynet+-apparaat. Druk op bijvoorbeeld P</>, CH LIST, PRE-CH om naar de TV-modus te gaan. (De kanaaltoets werkt alleen wanneer er geen Anynet+apparaat met een ingebouwde tuner is aangesloten.) U kunt de afstandsbediening niet gebruiken wanneer u Anynet+ configureert of naar een weergavemodus schakelt. Gebruik de afstandsbediening wanneer u Anynet+ hebt ingesteld of naar een weergavemodus hebt geschakeld.

Het Anynet+-apparaat speelt niets af.

U kunt de functie Afspelen niet gebruiken wanneer Plug & Play is geactiveerd.

Het aangesloten apparaat wordt niet weergegeven.

Het televisieprogramma kan niet worden opgenomen.

Controleer of het apparaat ondersteuning biedt voor Anynet+functies. Controleer of de HDMI 1.3 kabel op de juiste manier is aangesloten. Controleer of Anynet+ (HDMI-CEC) op Aan staat in het instellingenmenu van Anynet+. Zoek opnieuw naar Anynet+-apparaten. U kunt een Anynet+-apparaat alleen aansluiten met een HDMI 1.3 kabel. Sommige HDMI-kabels ondersteunen mogelijk geen Anynet+-functies. Als het wordt afgesloten door een bijzondere situatie, bijvoorbeeld wanneer de HDMI 1.3-kabel of netsnoer wordt losgekoppeld, of wanneer er een stroomstoring optreedt, herhaalt u de apparaatscan.

Controleer of de antenneaansluiting op het apparaat voor opname correct is aangesloten.

BN68-01410A-00Dut-0221.indd 42

Teletekstfunctie De meeste televisiekanalen bieden tekstinformatiediensten via teletekst. Op de indexpagina van de teletekstdienst vindt u informatie over het gebruik van de dienst. Ook kunt u naar wens verschillende opties selecteren met de knoppen op de afstandsbediening. ➣ Voor een juiste weergave van teletekstinformatie is een stabiele kanaalontvangst vereist. Anders kan bepaalde informatie ontbreken of worden bepaalde pagina’s niet weergegeven. 1. (�������� Sluiten�) Teletekstmodus verlaten. 2 6 (������ index�) Druk op deze toets voor weergave van de indexpagina (inhoudspagina) tijdens het gebruik van teletekst. 3 8 (�������� opslaan�) 1 7 Druk op deze toets om teletekstpagina’s op te slaan. 4 4 (�������� formaat�) Druk op deze toets om de tekst in de bovenste helft van het scherm op dubbel formaat weer te geven. Druk nogmaals op deze toets om de tekst in de onderste helft van het scherm op dubbel formaat weer te geven. Druk nogmaals op deze knop om terug te keren naar de 8 normale weergave. 9 5 5 (������ tonen�) Druk op deze toets om verborgen tekst weer te geven (zoals 2 antwoorden op quizvragen). Druk nogmaals op deze toets om terug 0 te keren naar de normale weergave. 3 6 / (������������������ teletekst aan/mix�) Druk op deze toets om teletekst te activeren nadat u het kanaal 4 ! hebt geselecteerd dat de teletekstdienst aanbiedt. Druk tweemaal op deze knop om het huidige televisiebeeld over de teletekstpagina heen weer te geven. 7 0 (������ modus�) 5 @ Druk op deze toets om de teletekstmodus (LIST/FLOF) te # selecteren. Als u in de LIST-modus op deze knop drukt, schakelt u over naar de modus Opslaan in lijst. In deze modus kunt u met 6 behulp van de knop 8(opslaan) teletekstpagina’s in een lijst opslaan. 8 1 (���������� subpagina�) Druk op deze toets om de beschikbare subpagina’s weer te geven. 9 2 (���������������� volgende pagina�) Druk op deze toets om de volgende teletekstpagina weer te geven. 0 3 (�������������� vorige pagina�) Druk op deze toets om de vorige teletekstpagina weer te geven. ! 9 (����������� vastzetten�) Druk op deze toets als u de weergave wilt vasthouden van een pagina die is gekoppeld aan meerdere subpagina’s die elkaar automatisch opvolgen. Om verder te gaan drukt u nogmaals op deze knop. @ 7 (���������� annuleren�) Hiermee bekijkt u de uitzending wanneer u een pagina zoekt. # Gekleurde toetsen (rood/groen/geel/blauw) Als een zendstation gebruikmaakt van het FASTEXT-systeem, worden de verschillende onderwerpen op een teletekstpagina van een kleurcodering voorzien, die u kunt selecteren met behulp van de gekleurde toetsen. Druk op de gewenste knop. De pagina wordt weergegeven met aanvullende kleurcodegegevens, die op dezelfde wijze kunnen worden geselecteerd. Om de vorige of volgende pagina weer te geven drukt u op de knop met de overeenkomstige kleur.

U kunt teletekstpagina’s veranderen met de cijferknoppen op de afstandsbediening.

BN68-01410A-00Dut-0221.indd 43

De teletekstpagina’s zijn in zes categorieën verdeeld: Onderdeel A B C D E F

Inhoud Geselecteerd paginanummer. Aanduiding zendstation. Huidig paginanummer of zoekindicaties. Datum en tijd. Tekst. Statusinformatie. FASTEXT-informatie.

Teletekstinformatie is vaak verdeeld over verschillende pagina’s die achtereenvolgens worden weergegeven. U kunt rechtstreeks naar deze pagina’s gaan door:  Het paginanummer in te voeren  Een titel in een lijst te selecteren  Een gekleurde kop te selecteren (FASTEXT-systeem) Druk op de toets TV om de teletekstmodus te verlaten.

BN68-01410A-00Dut-0221.indd 44

2008-02-21 �� 1:56:54

Automatische wandsteun (los verkrijgbaar) Wanneer de automatische wandsteun is geïnstalleerd, kan de positie van uw tv eenvoudig worden bijgesteld. Auto-muurbevestiging

Achterpaneel van TV SERVICE-kabel (niet bijgeleverd)

Druk op ▲, ▼, ◄ of ► op uw afstandsbediening. Het scherm Wandsteun wordt weergegeven. Wanneer het scherm voor aanpassen van de wandsteun niet wordt weergegeven door op een van de richtingtoetsen te drukken, gaat u via het menu naar het scherm. • Druk op de toets MENU om het menu weer te geven. Druk op de toets ▲ of ▼ om "Instellingen" te selecteren en druk vervolgens op de toets ENTER . • Druk op de toets ▲ of ▼ om select “Wandsteun” te selecteren en druk vervolgens op de toets ENTER .

TV Instellingen Plug & Play  Taalkeuze : Nederlands  Tijd  Lichteffect : Kijkstand aan  Wandsteun  Melodie : Uit  Entertainment : Uit  Spaarstand : Uit  PIP  Verpl.

Stel de gewenste positie in met de toetsen ▲,▼,◄,►. Als u op een pijltjestoets drukt wanneer er geen menu op het scherm wordt weergegeven, verschijnt het aanpassingsscherm. ➣ Druk op de toets INFO om de steun in de neutrale positie te zetten. Druk op ◄ of ► om “Ja” te selecteren en druk vervolgens op ENTER . De positie wordt teruggezet op de standaard instelling.

Druk op de blauwe toets. Druk op ▲ en ▼ om een positiegeheugen te selecteren om Positie 1, Positie 2 of Positie 3 te gebruiken om de huidige instelling op te slaan. ➣ Indien u de huidige positie niet wilt opslaan, drukt op RETURN. ➣ Wanneer u positiegeheugen selecteert, kunt u de kleurentoetsen niet gebruiken. Druk op de toets ENTER om de positie op te slaan. ➣ Wanneer Positie1 wordt geselecteerd, verschijnt het bericht "Huidige positie opgeslagen als Positie 1".

Opslaan Selecteer een positiegeheugen. Positie 1 Positie 2 Positie 3 Instellen

Druk op de toets ENTER . De opgeslagen positie verschijnt aan de linkerkant van het schermmenu.

2008-02-21 �� 1:56:55

Een opgeslagen positie gebruiken 1.

Voltooi stap 1 van “Het menu openen”.

Door op een kleur te drukken (rood, groen of geel), beweegt de automatische wandsteun naar de opgeslagen positie. ➣ U kunt de wandsteun naar een van de drie vooraf ingestelde posities bewegen door op de rode (Positie 1), groene (Positie 2) of gele (Positie 3) knop te drukken. ➣ Het positiemenu verschijnt wanneer u de positie aanpast nadat u naar een vooraf ingestelde positie bent gegaan.

Kijk voor installatie-instructies in de Installatiehandleiding die bij de wandsteun geleverd is. Raadpleeg een gespecialiseerd installatiebedrijf voor installatie en verplaatsing van de wandsteun. De installatiehandleiding moet worden gebruikt bij het bevestigen van de wandsteun aan de muur. Wanneer de steun aan andere bouwmaterialen bevestigd moet worden, dient u contact op te nemen met de dichtstbijzijnde leverancier. De automatische wandsteun werkt niet wanneer Anynet+ of WISELINK is ingeschakeld. De modellen van 37, 40 en 46 inch zijn niet compatibel met de oude elektrische wandsteun (model WMN5090A*).

Diefstal voorkomen met het Kensington-slot (afhankelijk van het model) Het Kensington-slot is een vergrendeling waarmee u het systeem fysiek kunt vastzetten voor gebruik in het openbaar. Afhankelijk van de fabrikant, kan het uiterlijk en de vergrendelmethode enigszins afwijken van de afbeelding. Raadpleeg de handleiding bij het Kensington-slot voor correct gebruik. De vergrendeling moet apart worden aangeschaft. 1. Plaats het vergrendelingsapparaat in het Kensington-slot op de LCD-tv (afbeelding 1) en draai deze in de vergrendelingsrichting (afbeelding 2). 2. Verbind de kabel van het Kensington-slot. 3. Maak het Kensington-slot vast aan een bureau of een ander zwaar voorwerp dat niet kan worden verplaatst.

De plaats van het Kensington-slot kan variëren afhankelijk van het model.

Kabel Afbeelding 2 Afbeelding 1 <Optioneel>

BN68-01410A-00Dut-0221.indd 46

2008-02-21 �� 1:56:55

Problemen oplossen: voordat u de technische dienst inschakelt Geen geluid of beeld.

Normaal beeld maar geen geluid. Het scherm is zwart en het aan/ uit-lampje knippert gestaag. Geen beeld of zwart-witbeeld. Geluid en beeld met storing. Vaag beeld of sneeuw, vervormd geluid. Afstandsbediening werkt niet goed. Het bericht volgende bericht wordt weergegeven: “Signaalkabel controleren.” In de pc-modus wordt het volgende bericht weergegeven: “Niet ondersteund.”

Het beschadigde beeld wordt weergegeven in de hoek van het scherm. De melding “Alle instellingen terugzetten naar de standaardwaarden” verschijnt.

• Controleer of het netsnoer op een wandstopcontact is aangesloten. • Controleer of u de toets op uw tv heb ingedrukt. • Controleer de instellingen voor het contrast en de helderheid van het beeld. • Controleer het geluidsvolume. • Controleer het geluidsvolume. • Controleer of de toets MUTE op de afstandsbediening is ingedrukt. • Controleer of “TV-luidspreker” is ingeschakeld. • Controleer of uw computer aanstaat en of de signaalkabel in orde is. • Het energiebeheersysteem van de TV is actief. • Beweeg de muis van de computer of druk op een willekeurige toets op het toetsenbord. • Pas de kleurinstellingen aan. • Controleer of het geselecteerde uitzendsysteem correct is. • Probeer erachter te komen welk elektrisch apparaat de TV stoort en plaats het apparaat uit de buurt van de TV. • Sluit de televisie op een ander stopcontact aan. • Controleer de richting, plaats en aansluitingen van de antenne. Deze storing treedt vaak op bij het gebruik van een binnenantenne. • Vervang de batterijen van de afstandsbediening. • Reinig de bovenste rand van de afstandsbediening (transmissievenster). • Controleer de batterijcontacten. • Controleer of de signaalkabel goed op de pc of videobron is aangesloten. • Controleer of de pc of videobron is ingeschakeld. • Controleer de maximale resolutie en frequentie van de videoadapter. • Vergelijk deze waarden met de gegevens in de weergavemodi.

Als “Alleen scannen” is geselecteerd in een aantal externe apparaten, wordt het beschadigde beeld mogelijk weergegeven in de hoek van het scherm. Dit wordt veroorzaakt door de externe apparaten en niet door de TV. Dit verschijnt als u de toets EXIT enige tijd ingedrukt houdt. De instellingen van het product worden teruggezet naar de fabrieksinstellingen.

Het TFT LCD-panel gebruikt een paneel met subpixels (6 220 800) die alleen kunnen worden weergegeven dankzij geavanceerde technologie. Het scherm kan echter enkele heldere of donkere pixels bevatten. Deze pixels zijn niet van invloed op de prestaties van het product.

BN68-01410A-00Dut-0221.indd 47

Technische specificaties en milieu Modelnaam Schermformaat (diagonaal) Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht Met voet Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid

10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend

Draaivoet (links/rechts) Modelnaam Schermformaat (diagonaal) Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht Met voet Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid

33 kg 10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend

Modelnaam Schermformaat (diagonaal) Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht Met voet Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid Draaivoet (links/rechts) Modelnaam Schermformaat (diagonaal) Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht Met voet Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid

10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend -20˚ ~ 20˚ LE46A551

32 kg 10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend

Modelnaam Schermformaat (diagonaal) Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht Met voet Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid Draaivoet (links/rechts) Modelnaam Schermformaat (diagonaal) Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht Met voet Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid

10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend -20˚ ~ 20˚ LE46A552

32 kg 10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend

Modelnaam Schermformaat (diagonaal) Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht Met voet

Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid

10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend

Draaivoet (links/rechts) Modelnaam Schermformaat (diagonaal) Pc-resolutie Geluid Uitgang Afmetingen (b x d x h) Behuizing Met voet Gewicht Met voet

Omgevingsvereisten Gebruikstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid

10 tot 40°C (50 tot 104°F) 10 tot 80%, niet-condenserend -20 tot 45 °C (-4 tot 113°F) 5 tot 95%, niet-condenserend

Draaivoet (links/rechts)

Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd. Dit is een digitaal apparaat van klasse B. Zie het etiket op het product voor informatie over de stroomvoorziening en het energieverbruik.
