MANUAL DE UTILIZADOR UE-46C6620 SAMSUNG

2010-03-05 오후 8:25:47

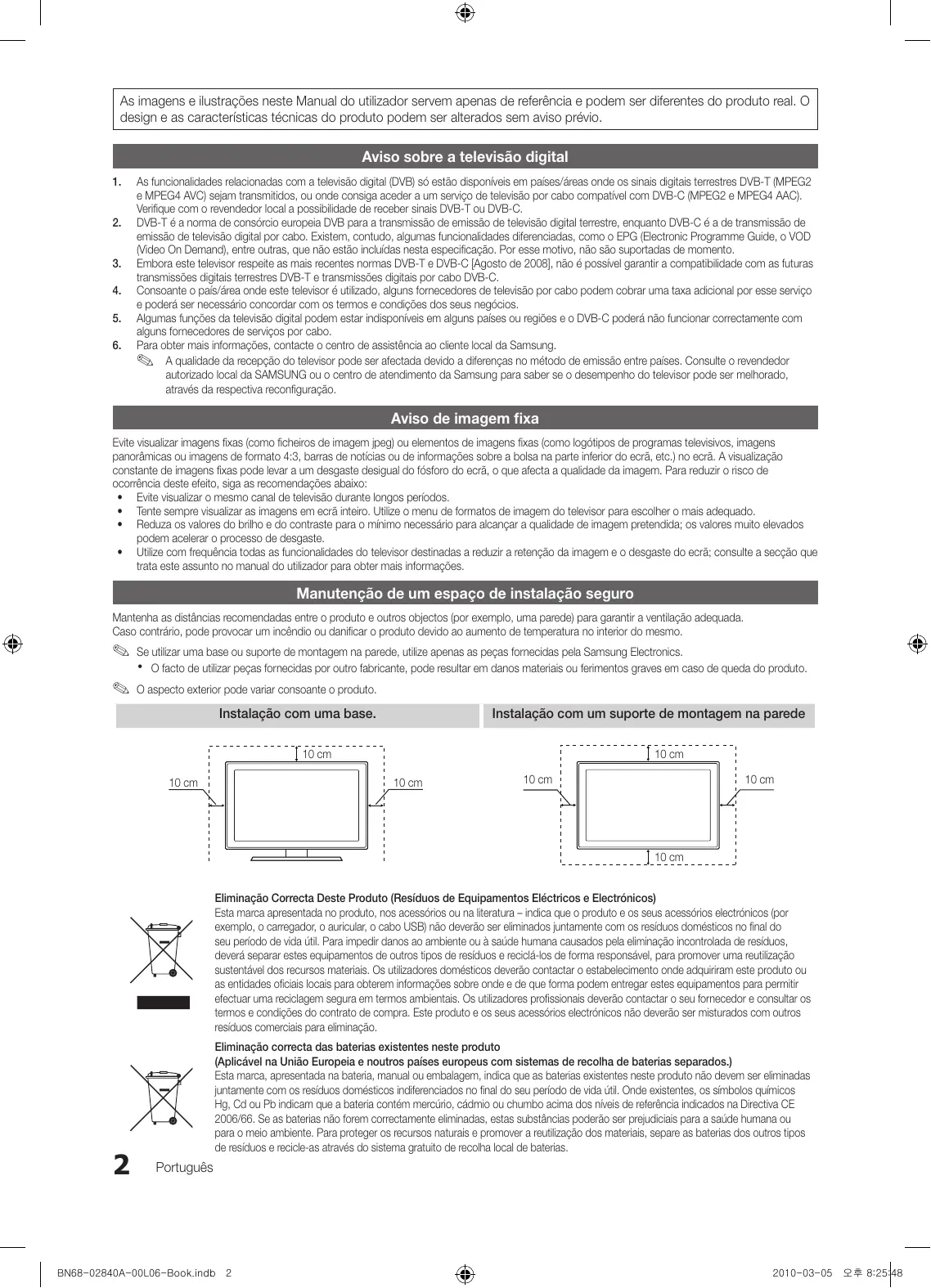

As imagens e ilustrações neste Manual do utilizador servem apenas de referência e podem ser diferentes do produto real. O design e as características técnicas do produto podem ser alterados sem aviso prévio.

Aviso sobre a televisão digital 1. 2. 3. 4. 5. 6.

As funcionalidades relacionadas com a televisão digital (DVB) só estão disponíveis em países/áreas onde os sinais digitais terrestres DVB-T (MPEG2 e MPEG4 AVC) sejam transmitidos, ou onde consiga aceder a um serviço de televisão por cabo compatível com DVB-C (MPEG2 e MPEG4 AAC). Verifique com o revendedor local a possibilidade de receber sinais DVB-T ou DVB-C. DVB-T é a norma de consórcio europeia DVB para a transmissão de emissão de televisão digital terrestre, enquanto DVB-C é a de transmissão de emissão de televisão digital por cabo. Existem, contudo, algumas funcionalidades diferenciadas, como o EPG (Electronic Programme Guide, o VOD (Video On Demand), entre outras, que não estão incluídas nesta especificação. Por esse motivo, não são suportadas de momento. Embora este televisor respeite as mais recentes normas DVB-T e DVB-C [Agosto de 2008], não é possível garantir a compatibilidade com as futuras transmissões digitais terrestres DVB-T e transmissões digitais por cabo DVB-C. Consoante o país/área onde este televisor é utilizado, alguns fornecedores de televisão por cabo podem cobrar uma taxa adicional por esse serviço e poderá ser necessário concordar com os termos e condições dos seus negócios. Algumas funções da televisão digital podem estar indisponíveis em alguns países ou regiões e o DVB-C poderá não funcionar correctamente com alguns fornecedores de serviços por cabo. Para obter mais informações, contacte o centro de assistência ao cliente local da Samsung. ✎✎ A qualidade da recepção do televisor pode ser afectada devido a diferenças no método de emissão entre países. Consulte o revendedor autorizado local da SAMSUNG ou o centro de atendimento da Samsung para saber se o desempenho do televisor pode ser melhorado, através da respectiva reconfiguração.

Aviso de imagem fixa Evite visualizar imagens fixas (como ficheiros de imagem jpeg) ou elementos de imagens fixas (como logótipos de programas televisivos, imagens panorâmicas ou imagens de formato 4:3, barras de notícias ou de informações sobre a bolsa na parte inferior do ecrã, etc.) no ecrã. A visualização constante de imagens fixas pode levar a um desgaste desigual do fósforo do ecrã, o que afecta a qualidade da imagem. Para reduzir o risco de ocorrência deste efeito, siga as recomendações abaixo: • Evite visualizar o mesmo canal de televisão durante longos períodos. • Tente sempre visualizar as imagens em ecrã inteiro. Utilize o menu de formatos de imagem do televisor para escolher o mais adequado. • Reduza os valores do brilho e do contraste para o mínimo necessário para alcançar a qualidade de imagem pretendida; os valores muito elevados podem acelerar o processo de desgaste. • Utilize com frequência todas as funcionalidades do televisor destinadas a reduzir a retenção da imagem e o desgaste do ecrã; consulte a secção que trata este assunto no manual do utilizador para obter mais informações.

Manutenção de um espaço de instalação seguro Mantenha as distâncias recomendadas entre o produto e outros objectos (por exemplo, uma parede) para garantir a ventilação adequada. Caso contrário, pode provocar um incêndio ou danificar o produto devido ao aumento de temperatura no interior do mesmo.

✎✎ Se utilizar uma base ou suporte de montagem na parede, utilize apenas as peças fornecidas pela Samsung Electronics. xx O facto de utilizar peças fornecidas por outro fabricante, pode resultar em danos materiais ou ferimentos graves em caso de queda do produto. ✎✎ O aspecto exterior pode variar consoante o produto. Instalação com uma base.

Instalação com um suporte de montagem na parede 10 cm

10 cm Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos) Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Eliminação correcta das baterias existentes neste produto (Aplicável na União Europeia e noutros países europeus com sistemas de recolha de baterias separados.) Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente. Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Acessórios Apresentação do painel de controlo Apresentação do telecomando Ligação a uma antena Plug & Play (Configuração inicial)

8 Ligação a um dispositivo AV 9 Ligação a um dispositivo de áudio 10 Alteração da fonte de entrada

11 11 11 13 15 18 20 23

Como percorrer os menus Utilização do botão INFO (Guia actual e seguinte) Planeamento de visualizações Menu Canal Menu Imagem Menu Som Menu Configurar Menu Assistência

Funcionalidades avançadas

Ligação a um PC Ligação de rede Media Play Anynet+ Internet@TV AllShare

49 50 51 53 53 54 58 60

Funcionalidade de teletexto de canais analógicos Montagem dos cabos Instalação do suporte de montagem na parede Dispositivo anti-roubo Kensington Fixação do televisor à parede Resolução de Problemas Especificações Índice remissivo

TOOLS Esta função pode ser utilizada carregando no botão TOOLS do telecomando.

2010-03-05 오후 8:25:49

Introdução Acessórios

✎✎Verifique se os seguintes acessórios estão incluídos no televisor LED. Se faltar algum acessório, contacte o seu revendedor.

✎✎A cor e a forma dos itens podem variar consoante os modelos. ✎✎Os cabos não incluídos no conteúdo da embalagem podem ser adquiridos separadamente. yy Telecomando e pilhas (2 pilhas AAA) yy Manual do utilizador yy Cartão de garantia / Manual de segurança (não estão disponíveis em alguns locais)

yy Pano de limpeza yy Cabo de alimentação

yy Braçadeira de cabos

yy Suporte para cabos (3)

yy Braçadeira do cabo de alimentação

yy Adaptador Componente

✎✎Para obter a melhor ligação por cabo a este produto, utilize cabos com a espessura máxima indicada abaixo: yy Espessura máxima - 14 mm

Apresentação do painel de controlo

✎✎A cor e a forma do produto podem variar consoante o modelo.

Indicador de corrente Altifalantes

Sensor do telecomando

Aponte o telecomando para este ponto no televisor.

Indicador de corrente

Pisca e apaga-se quando o televisor está ligado; acende-se quando está no modo de espera. Alterna entre todas as fontes de entrada disponíveis. No menu no ecrã, utilize este botão tal como utiliza o botão ENTERE do telecomando. Apresenta um menu no ecrã, o OSD (on screen display) das funcionalidades do seu televisor. regula o volume. No OSD, utilize os botões Y tal como utiliza os botões ◄ e ► do telecomando. Muda de canal. No OSD, utilize os botões z tal como utiliza os botões ▼ e ▲ do telecomando. Liga ou desliga o televisor.

SOURCEE MENU Y z P (Alimentação) Modo de espera

Não deixe o televisor no modo de espera durante longos períodos de tempo (por exemplo, quando vai de férias). O televisor continua a consumir uma pequena quantidade de energia eléctrica mesmo quando o botão de alimentação está desligado. É aconselhável desligar o cabo de alimentação.

2010-03-05 오후 8:25:52

Introdução Apresentação do telecomando

✎✎Este é um telecomando especial para pessoas invisuais e tem pontos de Braille no botão Power, nos botões de canais e nos botões de volume.

POWER Liga e desliga o televisor.

ON/OFF Liga ou desliga a luz do telecomando. Se estiver ligado, quando carregar nos botões estes iluminam-se momentaneamente. (Se utilizar o telecomando com este botão activado, reduz o tempo de utilização das pilhas.)

SOURCE Apresenta e selecciona as fontes de vídeo disponíveis (p. 10).

Obter acesso directo aos canais.

Também selecciona Teletexto, Duplo ou Sobrepor.

PRE-CH TTX/MIX Corta o som temporariamente.

CH LIST Abre o OSD. Apresenta a Visual. Conteúdos, que inclui Gestor de Canais, Internet@TV, Media Play e AllShare. Selecciona rapidamente as funções mais utilizadas.

Volta ao canal anterior.

Apresenta a lista de canais no ecrã (p. 13).

MENU CONTENT GUIDE TOOLS INFO RETURN EXIT Apresenta o EPG (Electronic Programme Guide - Guia de programação electrónico) (p. 11). Apresenta informações sobre o ecrã do televisor.

@TV Utilize estes botões nos modos Media Play e Anynet+ (HDMI-CEC) (p. 32, 39). (�: Controla a gravação em gravadores da Samsung que tenham a funcionalidade Anynet+)

MEDIA.P: Apresenta o Media Play (p. 32). INTERNET@TV: Estabelece ligação com vários serviços da Internet (p. 42). DUAL f-g: Selecção de efeitos sonoros (p. 20). AD: Activa e desactiva a descrição de áudio (p. 19). Esta função não está disponível em alguns locais. P.SIZE: selecciona o modo de imagem (p. 17). SUBT.: apresenta legendas digitais (p. 21).

Colocação das pilhas (Tamanho da pilha: AAA)

xx Utilize o telecomando a uma distância máxima de 7 metros do televisor.

xx A incidência de luzes fortes pode afectar o desempenho do

telecomando. Evite utilizar lâmpadas fluorescentes especiais ou luzes de néon nas imediações.

xx A cor e a forma podem variar consoante o modelo.

2010-03-05 오후 8:25:52

Ligação a uma antena Quando ligar o televisor pela primeira vez, as definições básicas são utilizadas de forma automática.

✎✎Predefinição: ligação à corrente eléctrica e à antena.

Antena VHF/UHF Cabo ou

ANT OUT Entrada de energia

Plug & Play (Configuração inicial) Quando ligar o televisor pela primeira vez, uma sequência de avisos no ecrã ajuda-o a configurar as definições básicas. Carregue no botão POWERP. A função Plug & Play só está disponível se a fonte de Introduzir estiver definida para TV.

✎✎Para regressar ao passo anterior, carregue no botão vermelho.

Selecção de um idioma

Selecção de Demons. Loja ou Util. Domés.

Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione o idioma pretendido para o OSD (On Screen Display. Carregue no botão ◄ ou ► e, em seguida, no botão ENTERE. yy Seleccione o modo Util. Domés.. O modo Demons. Loja destinase a locais de venda a retalho. yy Reponha as definições da unidade de Demons. Loja para Util. Domés (padrão): carregue no botão de volume do televisor. Quando vir o OSD de volume, carregue sem soltar no botão MENU durante 5 seg. Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione o país pretendido.

✎✎Depois de seleccionar o país no menu País, alguns modelos permitem avançar para uma opção adicional para definir o número PIN.

Selecção de uma antena Selecção de um canal

Quando introduz o número PIN, 0-0-0-0 não está disponível. Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione Antena ou Cabo. Carregue no botão ▲ ou ▼ e, em seguida, no botão ENTERE. Seleccione a origem do canal que pretende memorizar. Se definir a origem da antena para Cabo, torna-se possível atribuir valores numéricos (frequências de canal) aos canais. Para mais informações, consulte Canal → Memor. Auto. (p. 13).

✎✎Carregue no botão ENTERE em qualquer altura para interromper o processo de

Definição de Modo Relógio

Fuso Horário Apresentação do Guia de Ligação HD. Desfrute do seu televisor.

memorização. Defina Modo Relógio automática ou manualmente. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar o fuso horário do local onde se encontra e, em seguida, carregue no botão ENTERE. (consoante o país) É apresentado o método de ligação que permite obter a melhor qualidade com o ecrã HD. Carregue no botão ENTERE.

Se pretender repor esta funcionalidade... Seleccione Configurar - Plug & Play (Configuração inicial). Introduza o número PIN de 4 dígitos. O número PIN predefinido é “0-0-0-0”. Se pretender alterar o número PIN, utilize a função Alterar PIN. Português

BN68-02840A-00L06-Book.indb 7

Ligações Ligação a um dispositivo AV Com um cabo HDMI ou HDMI/DVI: ligação HD (até 1080p) Dispositivos disponíveis: leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB (Set-Top Box), caixa de televisão por cabo, receptor de satélite (STB)

HDMI OUT DVI OUT R W Leitor de DVD / leitor de Blu-ray

AUDIO OUT R W Vermelho Branco

✎✎HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

xx Quando utilizar uma ligação de cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI) para vídeo. Um leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo HD, receptor de satélite HD STB, caixa de televisão por cabo ou receptor de satélite STB podem necessitar de um cabo DVI-HDMI (DVI para HDMI) ou de um adaptador DVI-HDMI (DVI para HDMI). A tomada PC/DVI AUDIO IN é necessária para áudio.

xx Se ligar um dispositivo externo, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor

de satélite STB que suporte versões HDMI anteriores à 1,3, o televisor pode não funcionar correctamente (por exemplo, pode não emitir imagem/pode não emitir som/imagens tremidas/cores estranhas).

xx Se o televisor não emitir som após ligar um cabo HDMI, verifique a versão HDMI do dispositivo externo. Se

suspeitar que a versão é anterior à 1,3, contacte o fornecedor do dispositivo para confirmar a versão HDMI e solicitar uma actualização.

xx Recomenda-se que adquira um cabo HDMI certificado. se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido.

Com um cabo de componente (até 1080p) ou de áudio/vídeo (apenas 480i) e um cabo Scart

Dispositivos disponíveis: videogravador, leitor de DVD, leitor de Blu-ray, caixa de televisão por cabo, receptor de satélite STB Leitor de DVD / leitor de Blu-ray

AUDIO OUT AUDIO OUT PR PB Y R-AUDIO-L R-AUDIO-L R B G R R COMPONENT OUT Videogravador /

DVD W W VIDEO OUT Y W R G B R EXT VCR B Azul

R W Y Vermelho Branco Amarelo

R W W R Vermelho Branco

✎✎No modo Ext., DTV Out só suporta áudio e vídeo MPEG SD. ✎✎Para obter a melhor qualidade de imagem, é aconselhável uma ligação de componente (em detrimento da ligação A/V).

Ligação a um dispositivo de áudio Utilização de uma ligação por cabo óptico (digital) ou de auscultadores Dispositivos disponíveis: sistema de áudio digital, amplificador, sistema home theatre DVD

sistema de áudio digital OPTICAL

✎✎DIGITAL AUDIO OUT (OPTICAL)

xx Se o televisor estiver ligado a um dispositivo externo que suporte 5,1 canais, poderá usufruir de áudio de 5,1 canais.

xx Se o receptor (sistema home theatre) estiver activado, o som é reproduzido a partir da tomada óptica do

televisor. Se o televisor receber um sinal DTV, envia som de 5,1 canais para o receptor do sistema home theatre. Se a fonte for um componente digital, como um leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB (Set-Top Box), e estiver ligada ao televisor através de um cabo HDMI, o receptor do sistema home theatre só reproduz áudio de 2 canais. Se pretender ouvir áudio de 5,1 canais, ligue a tomada de saída de áudio digital do seu leitor de DVD/leitor de Blu-ray/caixa de televisão por cabo/receptor de satélite STB directamente a um amplificador ou a um sistema home theatre.

✎✎Auscultadores H: Pode ligar os auscultadores à respectiva saída existente no televisor. Quando os auscultadores estão ligados, o som dos altifalantes incorporados é desactivado.

xx A função de som pode ser limitada quando liga os auscultadores ao televisor. xx O volume dos auscultadores e o volume do televisor são reguláveis em separado.

Ligações LIGAÇÕES Ranhura COMMON INTERFACE Para poder ver canais pagos, tem de introduzir o “CI ou CI+ CARD”. Se não introduzir o “CI ou CI+ CARD”, alguns canais apresentam a mensagem “Sinal Codificadol”. As informações de emparelhamento, incluindo um número de telefone, a ID do “CI ou CI+ CARD”, a ID do anfitrião e outras informações são apresentadas cerca de 2 a 3 minutos depois. Se aparecer uma mensagem de erro, contacte o seu fornecedor de serviços. Assim que concluir a configuração das informações dos canais, a mensagem “Actualização concluída” é apresentada, indicando que a lista de canais já está actualizada.

xx Tem de solicitar um “CI ou CI+ CARD” ao fornecedor de serviços por cabo local. xx Para retirar o “CI ou CI+ CARD”, puxe-o cuidadosamente para fora com as mãos para não o deixar cair e danificá-lo. xx Introduza o “CI ou CI+ CARD” na direcção indicada no mesmo. xx A localização da ranhura COMMON INTERFACE pode variar consoante o modelo. xx Uma vez que o “CI ou CI+ CARD” não é suportado em alguns países e regiões, consulte o seu revendedor autorizado.

xx Se detectar problemas, contacte o fornecedor de serviços. xx Insira o “CI ou CI+ CARD” que suporta as actuais definições da antena. O ecrã vai ficar distorcido ou não vai aparecer imagem nenhuma.

Alteração da fonte de entrada

Lista de Fontes Utilize esta opção para seleccionar o televisor ou uma fonte de entrada externa, tal como um leitor de DVD/leitor de Blu-ray/ caixa de televisão por cabo/receptor de satélite STB.

■■ TV / Ext. / PC / AV / Componente / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

✎✎ Em Lista de Fontes, as entradas ligadas são realçadas.

✎✎ As opções Ext. e PC permanecem sempre

Editar Nome ■■ VCR / DVD / STB Cabo / Satélite STB / STB PVR / Receptor AV / Jogos / Câmara de Vídeo / PC / DVI PC / Dispositivos DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Atribua um nome ao dispositivo ligado às tomadas de entrada para facilitar a selecção da fonte de entrada.

✎✎ Se houver um PC com uma resolução de 1920 x

1080 a 60Hz ligado à porta HDMI IN 1(DVI), deve definir a porta para o modo DVI PC, em Editar Nome.

✎✎ Se ligar um cabo HDMI/DVI à porta HDMI IN

1(DVI), deve definir a porta para o modo DVI PC ou Dispositivos DVI em Editar Nome.

Funcionalidades básicas

PRE-CH TTX/MIX Utilização do botão INFO (Guia actual e seguinte)

Antes de utilizar o televisor, siga os passos abaixo para saber como percorrer o menu e seleccionar e ajustar as diferentes funções.

CH LIST MENU CONTENT GUIDE TOOLS INFO RETURN EXIT

O ecrã identifica o canal actual e o estado INFO de determinadas definições de áudio-vídeo. O Guia actual e seguinte apresenta as informações diárias sobre os programas televisivos de cada canal consoante a hora de emissão. yy Desloque-se através de ◄, ► para ver as informações sobre um determinado programa enquanto vê o canal actual. yy Desloque-se através de ▲, ▼ para ver as informações sobre outros canais. Se pretender mudar para o canal actualmente seleccionado, carregue no botão ENTERE.

1 ENTERE / Botão amarelo: Move o cursor e selecciona @TV fum item. Confirma a definição. MEDIA.P INTERNET DUAL 2 Botão RETURN: Volta ao menu anterior.

O passo de acesso pode variar consoante o menu seleccionado.

As opções do menu principal aparecem no ecrã: Imagem, Som, Canal, Configurar, Introduzir, Aplicação, Assistência Seleccione um ícone com o botão ▲ ou ▼. Carregue em ENTERE para aceder ao submenu. Seleccione o submenu pretendido com o botão ▲ ou ▼. Regule o valor de um item com o botão ◄ ou ►. O ajuste no OSD pode variar consoante o menu seleccionado. Carregue em ENTERE para concluir a configuração. Carregue em EXIT.

Planeamento de visualizações

4 Botão EXIT: Sai do menu no ecrã.

Como utilizar os OSD (On Screen Display - Indicações no ecrã)

3 Botão MENU: Apresenta o menu SUBT. principal no ecrã.

AD P.SIZE Guia As informações do EPG (Electronic GUIDE Programme Guide) são fornecidas pelas estações emissoras. Se utilizar as grelhas de programação fornecidas pelas emissoras, pode especificar antecipadamente os programas que pretende ver, de forma a que o televisor mude automaticamente para o canal do programa seleccionado à hora especificada. As entradas dos programas podem aparecer em branco ou desactualizadas consoante o estado do canal. Utilização da função Vis. Canal

Informação k Página E Ver

Funcionalidades básicas Utilização da função Vista Programada

Canais: apresenta a lista de canais consoante o tipo de canal.

* Os Meus Canais: apresenta o grupo do canal.

✎✎Utilização dos botões coloridos com o

18:30 Hoje 19:15 Hoje

Vermelho (Antena): alterna entre Antena ou Cabo. Verde (Zoom): aumenta ou diminui o número de um canal.

Vermelho (Modo Vis.): apresenta a lista de programas que se seguem ou que estão actualmente em reprodução.

Amarelo (+24 Horas): apresenta a lista de programas que serão emitidos após 24 horas.

Azul (Modo CH): seleccione o tipo de canais que pretende ver na janela Vis. Canal. (Todas, TV, Rádio, Dados/Outros, O Meu Canal 1~4)

xx k(Página): passa para a página seguinte ou anterior. xx T (Ferramentas): apresenta o menu da opção

Informação E Cancelar

4 Informação: apresenta os detalhes do programa seleccionado. 5 k (Página): passa para a página seguinte ou anterior. 6 Botão ENTERE –– Se escolher o programa actual, pode ver o programa seleccionado. –– Se escolher o programa seguinte, pode reservar o programa seleccionado a que quer assistir. Para cancelar a programação, carregue novamente no botão ENTERE e seleccione Cancelar Planos.

Gestor de Canais. (Os menus de opções podem variar consoante a situação.)

Ícones do ecrã de estado do canal Ícones A c * ( \ )

Operações Um canal analógico. Um canal seleccionado. Um canal definido como Favorito. Um programa que está a ser transmitido. Um canal bloqueado. Um programa reservado.

Gestor de Canais Elimine ou defina os canais favoritos e utilize o guia de programação para emissões digitais. Seleccione um canal no ecrã Canais, Os Meus Canais ou Planeado.

Rádio Dados/Outros Analógico

* Os Meus Canais (em Gestor de Canais) Mostra todos os canais favoritos.

Antena (Antena / Cabo)

■■ Editar Os Meus Canais t: pode definir os canais seleccionados para o grupo de Os Meus Canais pretendido.

Antes de o televisor poder começar a memorizar os canais disponíveis, tem de especificar o tipo de fonte do sinal ligado ao televisor (ou seja, um sistema de Antena ou Cabo).

✎✎O símbolo “*” é apresentado e o canal é definido

como pertencendo ao grupo Os Meus Canais. 1. Seleccione um canal e carregue no botão TOOLS. 2. Adicione ou elimine um canal dos grupos Os Meus Canais pretendidos (entre 1, 2, 3 e 4).

xx Pode seleccionar um ou mais grupos. 3. Após alterar as definições, pode visualizar a lista de canais de cada grupo em Os Meus Canais.

Rádio Dados/Outros Analógico

¦¦ Utilização de canais favoritos

Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos. ■■ Canal Digital: altera o país para canais digitais. ■■ Canal Analógico: altera o país para canais analógicos.

Memor. Auto. Procura um canal automaticamente e memoriza-o no televisor.

Editar Os Meus Canais Bloquear

BBC World Grav. Temporiz. bid-up.tv Vis. Temporiz. Boonerang Editar Número Canal Eliminar Cartoon Nwk Class▼News \ Coming Soon Discovery Ordenar k Página T Ferramentas

Lista Canais Pode ver todos os canais procurados.

✎✎Os números de programas atribuídos automaticamente podem não corresponder aos números de programas existentes ou pretendidos. Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.

■■ Origem da Antena (Antena / Cabo)t: seleccione a origem da antena que pretende memorizar. ■■ Origem do Canal (Digital e Analógico / Digital / Analógico): Seleccione a origem do canal que pretende memorizar. Se seleccionar Cabo → Digital e Analógico ou Digital: introduza um valor para procurar canais de cabo. Modo de Procura (Completo / Rede / Rápida): procura todos os canais com estações de transmissão activas e guarda-os no televisor. Se seleccionar Rápido, pode configurar Rede, ID de Rede, Frequência, Modulação e Taxa de Símbolos manualmente carregando no botão do telecomando.

Rede (Auto. / Manual): selecciona o modo de definição de ID de Rede entre Auto. ou Manual. ID de Rede: Se Rede estiver definido para Manual, pode configurar ID de Rede utilizado os botões numéricos. Frequência: apresenta a frequência para o canal. (varia consoante o país) Modulação: apresenta os valores de modulação disponíveis. Taux de symbole: apresenta as taxas de símbolos disponíveis.

2010-03-05 오후 8:26:00

Funcionalidades básicas Armaz. Manual Procura um canal manualmente e memoriza-o no televisor.

✎✎Se um canal tiver sido bloqueado utilizando a função Bloq. Crianças, aparece a janela de introdução do PIN.

■■ Canal Digital: quando a procura terminar, os canais são actualizados na lista de canais.

✎✎ Se seleccionar Antena → Antena: Canal, Frequência, Largura banda

✎✎ Se seleccionar Antena → Cabo: Frequência, Modulação, Taxa de Símbolos

■■ Canal Analógico (Programa, Sistema Cores, Sistema de Som, Canal, Procurar): se não ouvir som ou se este não estiver em condições, volte a seleccionar o padrão de som pretendido.

xx P (modo programa): quando a sintonização terminar, já terão sido atribuídos números de posição (de P0 a P99) às estações emissoras da sua área. Pode seleccionar um canal, introduzindo o número da posição neste modo.

xx C (modo de canal de antena) / S (modo de canal de

cabo): estes dois modos permitem-lhe seleccionar um canal introduzindo o número atribuído para cada estação emissora de antena ou canal de cabo.

¦¦ Edição de canais Menu de opções do Gestor de Canais (em Gestor de Canais) 1. Seleccione um canal e carregue no botão TOOLS. 2. Edite o nome ou número do canal utilizando o menu Editar Nome do Canal ou Editar Número Canal.

Gestor de Canais Menu de opções do Gestor de Canais Defina cada canal utilizando as opções do menu Gestor de Canais (Bloquear / Desbloq., Grav. Temporiz., Vis. Temporiz., Ordenar, Eliminar, Selec. Todos / Anular Selec. Tudo). O menu de opções pode variar consoante o estado do canal. 1. Seleccione um canal e carregue no botão TOOLS. 2. Seleccione uma função e altere as respectivas definições. ■■ Bloquear / Desbloq.: bloqueia um canal para que este não possa ser seleccionado nem visto.

xx Esta função só está disponível quando

Bloq. Crianças está definido para Ligado.

xx Aparece o ecrã de introdução do PIN. Introduza o

PIN de 4 dígitos; a predefinição é “0-0-0-0”. Altere o PIN utilizando a opção Alterar PIN.

■■ Grav. Temporiz. (apenas para canais digitais): Permitelhe gravar um programa que está a ser transmitido actualmente, ou fazer a reserva para gravar um programa que será transmitido.

✎✎ Deve ser ligado ao televisor um dispositivo USB de 4 GB, ou mais, de memória.

✎✎ Um dispositivo de armazenamento USB não

pode gravar enquanto não concluir o Teste de Desempenho do Dispositivo.

■■ Vis. Temporiz.: pode definir a visualização automática de um determinado canal à hora pretendida. Acerte a hora antes de utilizar esta função. Se seleccionar um canal digital, carregue no botão ► para ver o programa digital.

■■ Editar Nome do Canal (apenas canais analógicos): atribua um nome ao canal.

■■ Ordenar (apenas canais analógicos): esta operação permite alterar os números de programa dos canais memorizados. Esta operação pode ser necessária depois de utilizar a memorização automática.

■■ Editar Número Canal (apenas canais digitais): edite o número carregando nos botões numéricos pretendidos.

■■ Eliminar: pode eliminar um canal a ser apresentado nos canais pretendidos.

¦¦ Outras funcionalidades

■■ Selec. Todos / Anular Selec. Tudo: selecciona todos os canais ou anula a selecção de todos os canais escolhidos no Gestor de Canais.

Opção de Procura por Cabo (consoante o país) Define opções de procura adicionais, como a frequência e a taxa de símbolos, para procuras de rede por cabo. ■■ Início Frequência / Paragem Frequência: define a frequência de início ou paragem (varia consoante o país). ■■ Modulação: apresenta os valores de modulação disponíveis. ■■ Taxa de Símbolos: apresenta as taxas de símbolos disponíveis.

2010-03-05 오후 8:26:00

(em Gestor de Canais) Pode ver, modificar ou eliminar um programa que esteja reservado. ■■ Alterar Informações: altera um programa que esteja reservado. ■■ Cancelar Planos: Cancela um programa que esteja reservado. ■■ Informação: apresenta um programa que esteja reservado. (Também pode alterar as informações de reserva.) ■■ Selec. Todos / Anular Selec. Tudo: selecciona ou anula a selecção de todos os programas reservados.

Transfer. Lista Canais Aparece o ecrã de introdução do PIN. Introduza o número PIN de 4 dígitos. Importa ou exporta o mapa de canais. Deve ligar um dispositivo de armazenamento USB para utilizar esta função. ■■ Importar do USB: importar a lista de canais a partir do dispositivo de armazenamento USB. ■■ Exportar para USB: exportar a lista de canais para o dispositivo USB. Esta função está disponível quando o dispositivo de armazenamento USB está ligado.

Sintonia fina (apenas canais analógicos) Se o sinal estiver fraco ou distorcido, efectue a sintonização fina do canal manualmente.

✎✎Os canais onde foi efectuada uma sintonização fina são assinalados com um asterisco “*”.

✎✎Para repor a sintonização fina, seleccione Repor. Menu Imagem

¦¦ Alteração do Modo Imagem predefinido

Modo t Seleccione o seu tipo de imagem preferido. ■■ Dinâmico: ideal para divisões iluminadas.

Retroil. / Contraste / Brilho / Nitidez / Cor / Matiz (Vd/Vm) O seu televisor tem várias opções de definição para controlar a qualidade da imagem.

xx Nos modos analógicos TV, Ext., AV do sistema PAL, a função Matiz (Vd/Vm) não está disponível.

xx No modo PC, só pode efectuar alterações a Retroil.,

03 Funcionalidades básicas

¦¦ Ajuste das definições da imagem

xx Pode ajustar e guardar as definições de cada dispositivo externo ligado ao televisor.

¦¦ Soluções económicas

Solução Eco ■■ Energy Saving (Desligado/ Baixo / Médio / Alto / magem Desl. / Auto.) t: esta função regula o brilho do televisor para reduzir o consumo de energia. Se seleccionar Imagem Desl., o ecrã é desligado mas o som continua a ser emitido. Carregue num botão para voltar a ligar o ecrã. ■■ Sensor Eco (Desligado / Ligado): para aumentar a poupança de energia, as definições da imagem adaptam-se automaticamente à luz da divisão.

✎✎ Se ajustar a Retroil., o Sensor Eco é definido para Desligado.

Retroilum Mín: se Sensor Eco estiver definido para Ligado, pode ajustar manualmente o brilho mínimo do ecrã. Se Sensor Eco estiver definido para Ligado, o brilho do ecrã pode sofrer alterações (ficar ligeiramente mais escuro ou mais claro) consoante a intensidade da luz circundante.

■■ Nenhum Sinal Esp. (Desligado / 15 min / 30 min / 60 min): Para evitar um consumo desnecessário de energia, defina durante quanto tempo pretende que o televisor permaneça ligado, caso não esteja a receber sinal.

✎✎ Desactivado quando o PC se encontra no modo de poupança de energia.

■■ Padrão: ideal para um ambiente normal. ■■ Natural: ideal para reduzir a fadiga ocular.

✎✎ Natural não está disponível no modo PC.

■■ Filme: ideal para ver filmes numa divisão escura.

2010-03-05 오후 8:26:01

Funcionalidades básicas ¦¦ Alterar as Opções de Imagem

Definições Avançadas (disponível no modo Padrão/ Filme) Pode ajustar as definições detalhadas do ecrã, incluindo a cor e o contraste.

✎✎No modo PC, só pode efectuar alterações às opções Contraste Dinâmico, Gama,Equilíb. Branco e Motion Plus do LED.

Definições Avançadas Tonalidade de Preto

U Mover E Enter R Regressar

■■ Tonalidade de Preto (Desligado / Escuro / Mais escuro / Muito escuro): seleccione o nível de preto para ajustar a intensidade. ■■ Contraste Dinâmico (Desligado / Baixo / Médio / Alto): ajusta o contraste do ecrã. ■■ Detalhe da Sombra) (-2~+2): aumenta o brilho das imagens escuras. ■■ Gama: ajusta a intensidade das cores primárias. ■■ Padrão Avançado (Desligado / Padrão1 / Padrão2): Ao executar a função Padrão Avançado, pode calibrar a imagem sem um gerador ou filtro. Se o menu OSD desaparecer ou se abrir um menu diferente de Imagem, a calibração é guardada e a janela Padrão Avançado desaparece.

✎✎ Durante a execução da função

Padrão Avançado, não é emitido som.

✎✎ Esta função só pode ser activada nos modos DTV, Componente e HDMI.

■■ Só Modo RGB (Desligado/ Vermelho / Verde / Azul): Pode ajustar as opções Cor ou Matiz (Vd/Vm) de Vermelho, Verde ou Azul da imagem a partir de um dispositivo externo (leitor de DVD, sistema home theatre, etc.).

■■ Espaço de Cores (Auto. / Nativo / Personalizar): ajusta a gama de cores disponível para criar a imagem. Para ajustar Cor, Vermelho, Verde, Azul e Repor, defina Espaço de Cores para Personalizar. ■■ Equilíb. Branco: ajusta a temperatura da cor de forma a obter uma imagem mais natural. Vrm-Offset / Verde-Offset / Azul-Offset: ajusta a intensidade de cada uma das cores (vermelho, verde, azul). Vrm-Gain / Verde-Gain / Azul-Gain: ajusta o brilho de cada uma das cores (vermelho, verde, azul). Repor: repõe as predefinições de Equilíb. Branco. ■■ Tom de Pele: realça o “tom de pele” rosado. ■■ Equil. Branco 10p(Desligado / Ligado): Controla o equilíbrio do branco em intervalos de 10 pontos, ajustando o brilho do vermelho, verde e azul.

✎✎ Disponível quando o modo de imagem está

definido para Filme e quando a entrada externa está definida para HDMI ou Component (Componente).

✎✎ Alguns dispositivos externos podem não suportar esta função.

Interval: selecciona o intervalo a ajustar. Vermelho: ajusta o nível de vermelho. Verde: ajusta o nível de verde. Azul: ajusta o nível de azul. Repor: repõe as predefinições de Equil. Branco 10p. ■■ Melhor. Extremid. (Desligado / Ligado): realça os contornos dos objectos. ■■ xvYCC (Desligado / Ligado: se activar o modo xvYCC, aumenta o detalhe e o espaço de cores quando vir filmes a partir de um dispositivo externo (por exemplo, leitor de DVD) ligado às tomadas HDMI ou Component IN.

✎✎ Disponível quando o modo de imagem está

definido para Filme e quando a entrada externa está definida para HDMI ou Component (Componente).

✎✎ Alguns dispositivos externos podem não suportar esta função.

■■ Motion Plus do LED (Desligado / Ligado): elimina o arrastamento em cenas rápidas com muito movimento para obter uma imagem nítida.

BN68-02840A-00L06-Book.indb 16

2010-03-05 오후 8:26:02

xx As opções de tamanho da imagem podem variar

✎✎No modo PC, só pode efectuar alterações a

Tonalidade, Tamanho e Tempo Protecção Aut..

Opções de Imagem Tonalidade

Filtro Ruído Digital

■■ Tonalidade (Cores frias / Normal / C. quentes1 / C. quentes2)

✎✎ C. quentes1 ou C. quentes2 é desactivado se o modo de imagem for Dinâmico.

✎✎ Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor.

■■ Tamanho: a sua caixa de televisão por cabo/receptor de satélite pode ter os seus próprios tamanhos de ecrã. No entanto, recomendamos a utilização do modo 16:9 na maioria das vezes.

P.SIZE Panorâm. Autom.: ajusta automaticamente o tamanho da imagem para o formato 16:9. 16:9: Ajusta o tamanho da imagem para 16:9 no caso de DVD ou de uma emissão em formato panorâmico. Zoom amplo: amplia o tamanho da imagem para mais de 4:3. Ajusta a opção Posição utilizando os botões ▲, ▼.

Zoom: amplia as imagens de formato 16:9 na vertical para se ajustarem ao tamanho do ecrã. ajusta as opções Posição ou Tamanho utilizando o botão ▲, ▼.

4:3: a predefinição para um filme ou para uma emissão normal. Não veja televisão no formato 4:3 durante muito tempo. Vestígios dos contornos visíveis à esquerda, direita e centro do ecrã podem provocar a retenção da imagem, situação que não é coberta pela garantia.

Ajustar ao Ecrã: apresenta a imagem inteira sem cortes durante a recepção dos sinais HDMI (720p / 1080i / 1080p) ou Componente (1080i / 1080p).

consoante a fonte de entrada.

xx As opções disponíveis podem variar consoante o

modo seleccionado. xx No modo PC, só pode ajustar os modos 16:9 e 4:3. xx Pode ajustar e guardar as definições de cada dispositivo externo ligado a uma entrada do televisor. xx Após seleccionar Ajustar ao Ecrã no modo HDMI (1080i / 1080p) ou Componente (1080i / 1080p): ajusta as opções Posição ou Tamanho utilizando o botão ▲, ▼, ◄, ►. xx Se utilizar a função Ajustar ao Ecrã com uma entrada HDMI 720p, é cortada uma linha na parte de cima, na parte de baixo, à esquerda e à direita como na função de procura. ■■ Modo de Ecrã (16:9 / Zoom amplo / Zoom / 4:3): disponível apenas quando o modo de imagem está definido para Panorâm. Autom.. Pode determinar o tamanho de imagem pretendido em 4:3 WSS (Wide Screen Service) ou no tamanho original. Cada país europeu requer um tamanho de imagem diferente. Não disponível no modo PC, Componente ou HDMI.

03 Funcionalidades básicas

✎✎NOTA Opções de Imagem

■■ Filtro Ruído Digital (Desligado / Baixo / Médio / Alto / Auto. / Visualização Autom.): Se o sinal de transmissão for fraco, podem aparecer alguns efeitos fantasma e interferências. Seleccione uma das opções até obter a melhor qualidade de imagem. Visualização Autom.: quando mudar para canais analógicos, apresenta a intensidade do sinal actual e define o filtro de ruído do ecrã. Disponível apenas para canais analógicos.

■■ Filtro Ruído MPEG (Desligado / Baixo / Médio / Alto / Auto.): reduz o ruído MPEG para proporcionar uma melhor qualidade de imagem. ■■ Nv.pr.HDMI (Normal / Baixo): selecciona o nível de preto do ecrã para ajustar a intensidade. Disponível apenas no modo HDMI (sinais RGB).

■■ Modo Filme (Desligado / Auto.1 / Auto.2): define o televisor para detectar e processar automaticamente sinais de filme de todas as fontes, e ajustar a imagem de forma a obter uma qualidade ideal. Disponível nos modos TV, AV, Componente (480i / 1080i) e HDMI (480i / 1080i).

■■ 100Hz Motion Plus (Desligado / Limpar / Padrão / Suave / Personalizar / Demonstração): elimina o arrastamento em cenas rápidas com muito movimento para obter uma imagem mais nítida. Se ocorrerem interferências no ecrã, configure a opção 100Hz Motion Plus para Desligado. Se a opção 100Hz Motion Plus estiver definida para Personalizar, pode configurar Red. Desfocagem, Redução vibração ou Repor manualmente.

✎✎ Se a opção 100Hz Motion Plus for definida para

Demonstração, pode comparar a diferença entre activar e desactivar os modos.

2010-03-05 오후 8:26:03

Funcionalidades básicas Red. Desfocagem: ajusta o nível de redução da desfocagem das fontes de vídeo. Redução vibração: ajusta o nível de redução da trepidação das fontes de vídeo quando reproduz filmes. Repor: repõe as definições personalizadas. ■■ Tempo Protecção Aut. (2 horas / 4 horas / 8 horas / 10 horas / Desligado): se o ecrã permanecer inactivo com uma imagem fixa durante um determinado período de tempo definido pelo utilizador, a protecção de ecrã é activada para evitar a formação de imagens fantasma no ecrã.

Reposição da Imagem (OK / Cancelar) Repõe as predefinições do modo de imagem actual.

¦¦ Configurar o televisor com o PC Defina a fonte de entrada para PC.

Ajuste auto. t Ajusta os valores/posições da frequência e efectua automaticamente a sintonização fina das definições. Não disponível quando efectua uma ligação através de um cabo HDMI/DVI.

Ecrã ■■ Grosso / Fino: remove ou reduz o ruído da imagem. Se não conseguir remover o ruído efectuando apenas a sintonização fina, ajuste a frequência o melhor possível (Grosso) e volte a efectuar a sintonização fina. Depois de reduzido o ruído, volte a ajustar a imagem de forma a ficar alinhada no centro do ecrã. ■■ Posição: ajusta a posição do ecrã do PC com o botão de direcção (▲ / ▼ / ◄ / ►).

¦¦ Alteração do modo de som predefinido

SRS TheaterSound t ■■ Padrão: selecciona o modo de som normal. ■■ Música: realça a música em detrimento das vozes. ■■ Filme: proporciona a melhor qualidade de som para filmes. ■■ Voz Nítida: realça a voz em detrimento de outros sons. ■■ Amplificar: aumenta a intensidade dos sons de alta frequência para permitir uma melhor experiência de áudio para indivíduos com deficiências auditivas.

¦¦ Ajuste das definições de som

Equalizador ajusta o modo de som (apenas modo de som padrão). ■■ Balanço E/D: ajusta o balanço entre os altifalantes esquerdo e direito. ■■ 100Hz / 300Hz / 1kHz / 3kHz / 10kHz (Ajuste da largura da banda): ajusta o nível de frequências de larguras de banda específicas. ■■ Repor: repõe as predefinições do equalizador.

¦¦ Sistemas de som, etc.

■■ Repor Imagem: repõe as predefinições da imagem.

SRS TruSurround HD (Desligado / Ligado)

Utilização do televisor como monitor de computador (PC) Configuração do software do PC (com base no Windows XP) Consoante a versão do Windows e a placa de vídeo, os ecrãs apresentados no seu PC podem variar, embora sejam quase sempre aplicadas as mesmas informações básicas de configuração. (Se tal não acontecer, contacte o fabricante do computador ou um revendedor da Samsung.) 1. Clique em “Painel de controlo” no menu Iniciar do Windows. 2. Clique em “Aspecto e temas” na janela “Painel de controlo” e aparece uma caixa de diálogo de visualização. 3. Clique em “Visualização” e aparece uma caixa de diálogo de visualização. 4. Aceda ao separador “Definições” da caixa de diálogo de visualização. yy A definição correcta do tamanho (resolução) [Ideal: 1920 X 1080 pixels] yy Se existir uma opção de frequência vertical na caixa de diálogo das definições de visualização, o valor correcto é “60” ou “60 Hz”. Se não for o caso, basta clicar em “OK” e sair da caixa de diálogo.

(apenas modo de som padrão) Esta função proporciona uma experiência de som surrond virtual de 5.1 canais através de dois altifalantes ou auscultadores que utilizem a tecnologia HRTF (Head Related Transfer Function).

SRS TruDialog (Desligado / Ligado) (apenas modo de som padrão) Esta função permite aumentar a intensidade da voz em detrimento da música de fundo ou de efeitos sonoros, de forma a ouvir o diálogo com maior nitidez.

Idioma de Áudio (apenas canais digitais) Altera o valor predefinido dos idiomas de áudio.

✎✎O idioma disponível pode variar consoante a emissão.

(apenas canais digitais) Se o som for emitido tanto pelo altifalante principal como pelo receptor de áudio, pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, utilize a função Altifalante da TV.

(apenas canais digitais)

✎✎A opção Formato de Áudio pode variar consoante

a emissão. O som digital Dolby de 5.1 canais só está disponível se ligar um altifalante externo através de um cabo óptico.

Descrição de Áudio (não disponível em todos os locais) (apenas canais digitais) Esta função gere o fluxo de áudio para a AD (Descrição de Áudio), que é enviado pela emissora juntamente com o áudio principal.

■■ Descrição de Áudio (Desligado / Ligado): activa e desactiva a função de descrição de áudio. ■■ Volume: regula o volume da descrição de áudio.

Volume Auto. (Desligado / Normal / Nocturno) Para equalizar o nível de volume em cada canal, defina esta função para Normal. ■■ Nocturno: este modo proporciona uma melhor experiência de áudio em comparação com o modo Normal, sendo o ruído quase imperceptível. É útil à noite.

Seleccionar Altifalante (Altifalante Exter./ Altifalante da TV) Pode ouvir-se um eco devido à diferença na velocidade de descodificação entre o altifalante principal e o receptor de áudio. Neste caso, defina o televisor para Altifalante Exter..

✎✎Se Seleccionar Altifalante estiver definido para

■■ Nível de Áudio DTV (MPEG / HE-AAC): esta função permite reduzir a disparidade de um sinal de voz (que é um dos sinais recebidos durante uma emissão de televisão digital) para o nível pretendido.

✎✎ Consoante o tipo de sinal de transmissão, as

opções MPEG / HE-AAC podem ser ajustadas entre -10 dB e 0 dB.

✎✎ Para aumentar ou diminuir o volume, ajuste entre 0 e -10, respectivamente.

03 Funcionalidades básicas

■■ Saída de SPDIF: SPDIF (Sony Philips Digital InterFace) é utilizado para proporcionar som digital, reduzindo a interferência transmitida para os altifalantes e vários dispositivos digitais, como um leitor de DVD. Formato de Áudio: durante a recepção de uma emissão de televisão digital, pode seleccionar o formato de saída de áudio digital (SPDIF) de entre as opções PCM ou Dolby Digital. Se estabelecer a ligação com altifalantes de 5.1 canais numa configuração Dolby Digital, maximiza a sua experiência de som 3D interactivo.

Atraso de Áudio: contraste áudio-vídeo correcto quando pretender ver televisão ou vídeo e ouvir áudio digital utilizando um dispositivo externo, como um receptor AV (0 a 250 ms). ■■ Comp Dolby Digital (Line / RF): esta função minimiza a disparidade entre um sinal digital Dolby e um sinal de voz (ou seja, áudio MPEG, HE-AAC, som ATV).

✎✎ Seleccione Line para obter som dinâmico, e RF para reduzir a diferença entre os sons altos e suaves à noite.

Line: defina o nível de saída para sinais superiores ou inferiores a -31 dB (referência) para -20 dB ou -31 dB. RF: defina o nível de saída para sinais superiores ou inferiores a -20 dB (referência) para -10 dB ou -20 dB.

Reposição de Som (OK / Cancelar) Repõe todas as predefinições de som.

Altifalante Exter., os botões MUTE e do volume não funcionam e as definições de som são limitadas.

✎✎Se a opção Seleccionar Altifalante estiver definida para Altifalante Exter.

xx Altifalante da TV: Desligado, Altifalante Exter.: Ligado

✎✎Se a opção Seleccionar Altifalante estiver definida para Altifalante da TV

xx Altifalante da TV: Ligado, Altifalante Exter.: Ligado

✎✎Se não houver sinal de vídeo, o som de ambos os altifalantes é cortado.

Funcionalidades básicas ¦¦ Selecção do modo de som Se definir esta função para Dual f-g, o modo de som actual é apresentado no ecrã.

DUAL Fuso Horário (consoante o país): seleccione o fuso horário do local onde se encontra. Pode utilizar esta função, se País estiver definido para Outros.

✎✎ Esta função só está disponível quando

Modo Relógio está definido para Auto..

¦¦ Utilização do Temporizador Tipo de áudio Mono Estéreo Dual Mono Estéreo

Mono Estéreo ↔ Mono Dual f ↔ Dual g Mono Mono ↔ Estéreo Mono ↔ Dual f  Dual g 

Mudança automática Dual f Mudança automática Dual f

✎✎Se o sinal de estéreo for fraco e ocorrer uma mudança automática, mude para o modo mono.

✎✎Activado apenas com sinais de som estéreo. ✎✎Disponível apenas se a fonte de Introduzir estiver definida para TV.

■■ Temporizador t: desliga automaticamente o televisor após um período de tempo predefinido. (30, 60, 90, 120, 150 e 180 minutos.)

✎✎ Para cancelar Temporizador, seleccione Desligado.

¦¦ Definição do temporizador ■■ Temporizador 1 / Temporizador 2 / Temporizador 3: pode configurar três definições diferentes para ligar / desligar através do temporizador. Deve acertar o relógio primeiro.

L Mover U Ajustar E Enter R Regressar

Tempo ■■ Relógio: acertar o relógio permite utilizar várias funcionalidades do temporizador do televisor.

OO A hora actual é apresentada sempre que carregar no botão INFO.

✎✎ Se desligar o cabo de alimentação, tem de acertar novamente o relógio.

Modo Relógio (Auto. / Manual) Consoante a estação de transmissão e o sinal, a hora actual pode não estar correcta. Neste caso, acerte a hora manualmente.

✎✎ A antena deve estar ligada para que a hora seja acertada automaticamente.

Definição do Relógio: Defina Dia, Mês, Ano, Hora e Minuto manualmente. Disponível apenas se Modo Relógio estiver definido para Manual.

Ligar à hora definida / Desligar à hora definida: define a hora, os minutos e activa / desactiva. (Para activar o temporizador com a definição escolhida, defina Activar.) Volume: selecciona o nível de volume pretendido. Fonte: selecciona o conteúdo de TV ou USB que pretende reproduzir quando o televisor se ligar automaticamente. (Só pode seleccionar USB se houver um dispositivo USB ligado ao televisor) Antena (se Fonte estiver definido para TV): seleccione ATV ou DTV. Canal (se Fonte estiver definido para TV): seleccione o canal pretendido. Conteúdos (se Fonte estiver definido para USB): seleccione uma pasta do dispositivo USB que contenha os ficheiros de música ou de fotografia que pretende reproduzir quando o televisor se ligar automaticamente. Se não houver ficheiros de música no dispositivo USB ou se a pasta que contém ficheiros de música não tiver sido seleccionada, a função de temporizador não funciona correctamente.

✎✎ Se só houver um ficheiro de fotografia no

dispositivo USB, a apresentação de diapositivos não é reproduzida.

2010-03-05 오후 8:26:05

pode seleccionar a pasta.

✎✎ É atribuída uma pasta a cada dispositivo USB que

utilizar. Se utilizar mais do que um dispositivo USB do mesmo tipo, certifique-se de que as pastas atribuídas a cada dispositivo USB têm nomes diferentes.

Repetir: seleccione Uma vez, Tod dias, Seg~Sex, Seg~Sáb, Sáb~Dom ou Manual conforme preferir. Se seleccionar Manual, pode definir o dia em que pretende activar o temporizador. A marca c indica que o dia se encontra seleccionado.

✎✎Desligar automático (disponível apenas se o televisor

for ligado através do temporizador): o televisor desligase automaticamente após 3 horas de inactividade, de forma a evitar o seu sobreaquecimento.

¦¦ Bloquear programas

✎✎O ecrã de introdução do PIN aparece antes do ecrã de configuração.

✎✎Introduza o PIN de 4 dígitos; a predefinição é “0-0-00”. Altere o PIN utilizando a opção Alterar PIN.

■■ Bloq. Crianças (Desligado / Ligado): bloqueia canais no Gestor de Canais, de forma a impedir que utilizadores não autorizados (como as crianças) vejam programas inadequados.

✎✎ Disponível apenas se a fonte de Introduzir estiver definida para TV.

■■ Bloqueio para Crianças: (consoante o país): impede que utilizadores não autorizados (como as crianças) vejam programas inadequados, através de um código PIN de 4 dígitos definido pelo utilizador. Se o canal seleccionado estiver bloqueado, é apresentado o símbolo “\”. Perm. Tudo: Desbloqueia as classificações do televisor (não suportado na França). Quando o Bloqueio para Crianças estiver definido para 18, o ecrã de introdução do PIN aparece antes de mudar de canal (apenas para França).

✎✎ Pode bloquear programas de televisão definindo classificações em Bloqueio para Crianças como I (crianças), T (todas as idades), SC (não classificado) e X (classificação X). Se a opção Bloqueio para Crianças estiver definida para X, o ecrã de introdução do PIN aparece sempre antes de mudar de canal (apenas em Espanha).

■■ Alterar PIN: altera o seu número de ID pessoal necessário para configurar o televisor.

✎✎ Caso se esqueça do código PIN, carregue nos

botões do telecomando pela seguinte sequência, repondo o PIN para “0-0-0-0”: POWER (Desligado) → MUTE → 8 → 2 → 4 → POWER (Ligado).

¦¦ Outras funcionalidades

✎✎ Se o nome da pasta for demasiado comprido, não

■■ Idioma do Menu: define o idioma do menu. ■■ Idioma do Teletexto: defina o idioma pretendido para o teletexto.

✎✎ O Inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

■■ Preferência (Idioma de Áudio Principal / Idioma de Áudio Secundário / Idioma de Legendas Principal / Idioma Legendas Secund. / Idioma de Teletexto Principal / Idioma Teletexto Secund.): seleccione um idioma, que se torna o idioma predefinido quando SUBT. um canal é seleccionado.

Legenda Utilize este menu para definir o modo Legenda. ■■ Legenda (Desligado / Ligado): activa ou desactiva as legendas. ■■ Modo (Normal / Defic. Auditiva): define o modo da legenda. ■■ Idioma da Legenda: define o idioma da legenda.

✎✎ Se o programa que está a ver não suportar

a função Defic. Auditiva, a opção Normal é automaticamente activada, mesmo que o modo Defic. Auditiva esteja seleccionado.

✎✎ O Inglês é a predefinição para os casos em que o idioma seleccionado não esteja disponível na transmissão.

Texto Digital (Desactivar / Activar) (só R.U.) Se o programa for transmitido com texto digital, esta função é activada.

Rede (Tipo de Rede / Configurar Rede / Teste de Rede / SWL(Samsung Wireless Link) / SWL connect Para obter mais informações sobre como configurar opções, consulte as instruções da secção “Ligação de rede” (p. 25).

Controlo Remoto Sem Fios

■■ Modo Jogo (Desligado / Ligado): quando ligar uma consola de jogos, como a PlayStation™ ou a Xbox™, pode tirar partido de uma experiência de jogo mais realista seleccionando o modo de jogo.

Active ou desactive os controlos remotos sem fios ou autorize a utilização dos mesmos.

xx Precauções e limitações para o modo de jogo

–– Para desligar a consola de jogos e ligar outro dispositivo externo, defina Modo Jogo para Desligado no menu de configuração. –– Se visualizar o menu TV no Modo Jogo, o ecrã treme ligeiramente. xx O Modo Jogo está disponível quando a fonte de entrada está definida para TV ou PC. xx Após ligar a consola de jogos, defina Modo Jogo para Ligado para evitar uma fraca qualidade de imagem. No entanto, pode ocorrer uma redução da qualidade da imagem. xx Se Modo Jogo estiver definido para Ligado: –– o modo Imagem é definido para Padrão e o modo Som é definido para Filme. –– Equalizador não está disponível. ■■ BD Wise (Desligado / Ligado): proporciona a qualidade de imagem ideal para produtos DVD, Blu-ray e sistemas home theatre da Samsung que suportem a opção BD Wise. Se a opção BD Wise estiver definida para Ligado, o modo de imagem muda automaticamente para a resolução ideal. Disponível quando liga produtos da Samsung que suportem a opção BD Wise através de um cabo HDMI.

■■ Transparên. Menu (Brilhante / Escuro): define a transparência do menu. ■■ Melodia (Desligado / Baixo / Médio / Alto): define uma melodia que é reproduzida quando o televisor se liga ou desliga.

¦¦ Imagem na Imagem (PIP)

PIP t Pode ver o sintonizador do televisor e uma fonte de vídeo externa em simultâneo. A função PIP (Picture in Picture Imagem na imagem) não funciona no mesmo modo.

xx Para o som PIP, consulte as instruções de Selecção do Som.

xx Se desligar o televisor enquanto vê imagens no modo PIP, a janela PIP desaparece.

xx A imagem na janela PIP pode ficar pouco natural

se utilizar o ecrã principal para ver um jogo ou um programa de karaoke.

xx Durante a operação da opção Internet@TV, não pode utilizar a função PIP.

xx Definições da opção PIP Imagem principal Componente, HDMI1/DVI,

HDMI2, HDMI3, HDMI4, PC Imagem secundária TV

■■ PIP (Desligado / Ligado): activa ou desactiva a função PIP. ■■ Canal: selecciona o canal para o ecrã secundário. ■■ Tamanho (Õ / Ã): selecciona um tamanho para a imagem secundária. ■■ Posição (à / – / — / œ):: selecciona uma posição para a imagem secundária. ■■ Selecção do Som (Principa / Sub): pode escolher o som pretendido (Principal / Sub) no modo PIP.

■■ Menu CI: permite ao utilizador seleccionar a partir do menu fornecido pelo CAM. Seleccione o Menu CI com base no menu do PC Card. ■■ Informação da Aplicação: apresenta as informações no CAM introduzido na ranhura CI e no “CI ou CI+ CARD” introduzido no CAM. Pode instalar o CAM a qualquer altura, independentemente de o televisor estar ligado ou desligado. 1. Adquira um módulo CI CAM no revendedor mais próximo ou por telefone. 2. Introduza o “CI ou CI+ CARD” no CAM com firmeza, na direcção indicada pela seta. 3. Introduza o CAM com o “CI ou CI+ CARD” na ranhura da interface comum, na direcção indicada pela seta, de forma a que este fique paralelo à ranhura. 4. Verifique se consegue ver uma imagem num canal de sinal codificado.

Instalação da versão mais recente

✎✎A operação de auto-diagnóstico pode demorar alguns segundos; faz parte do funcionamento normal do televisor.

■■ Teste de Imagem (Sim / Não): Utilize esta opção para verificar se existem problemas de imagem. ■■ Teste de Som (Sim / Não): utilize o som da melodia incorporada para verificar se há problemas no som.

✎✎ Se os altifalantes do televisor não emitirem som,

antes de realizar um teste de som, verifique se a opção Seleccionar Altifalante está definida para Altifalante da TV no menu Som.

✎✎ A melodia é emitida durante o teste, mesmo que a opção Seleccionar Altifalante esteja definida para Altifalante Exter. ou mesmo que tenha cortado o som, carregando no botão MUTE.

■■ Informações do Sinal: (apenas canais digitais) a qualidade da recepção dos canais HDTV é perfeita ou os canais não estão disponíveis. Ajuste a antena para aumentar a força do sinal. ■■ Resolução de Problemas: se achar que o televisor tem um problema, consulte esta descrição.

✎✎ Se nenhuma destas sugestões de resolução de problemas se aplicarem, contacte o centro de assistência ao cliente da Samsung.

Actualização do Software

✎✎O software é apresentado como “Ano/Mês/Dia_ Versão”.

Actualização do Software 2010/01/18_000001

■■ Pela Internet: actualiza o software utilizando a Internet. Antes de efectuar esta operação, configure a sua rede. Para obter mais informações sobre como utilizar a função Configurar Rede, consulte as instruções na secção “Ligação de rede”. Se a ligação à Internet não funcionar correctamente, a ligação pode estar com problemas. Tente transferir novamente. Se o problema persistir, efectue a transferência por USB e faça a actualização.

■■ Por Canal: actualiza o software através do sinal de transmissão. Se seleccionar a função durante o período de transmissão do software, é iniciada a procura e a transferência automáticas do software. O tempo necessário para transferir o software é determinado pelo estado do sinal.

A operação Actualização do Software pode ser realizada através de um sinal de transmissão ou transferindo o firmware mais recente do site “www.samsung.com,” para um dispositivo de memória USB. Versão Actual o software actualmente instalado no televisor.

■■ Por USB: introduza Painel posterior do televisor no televisor a unidade USB que contém o ficheiro de actualização do firmware, transferido ou do site “www.samsung. com”. Tenha cuidado para não desligar a (HDD) corrente nem retirar USB Drive a unidade USB antes de as actualizações estarem concluídas. O televisor desliga-se e volta a ligar automaticamente após terminar a actualização do firmware. Quando o software é actualizado, as predefinições de áudio e de vídeo são repostas. Recomendamos que anote as suas definições para que possa repô-las facilmente depois da actualização.

2010/01/15_00000 U Mover E Enter R Regressar

■■ Actual. no Modo de Espera: é automaticamente efectuada uma actualização manual à hora seleccionada. Dado que o aparelho está ligado internamente, o LED pode ficar aceso durante algum tempo. Este fenómeno pode persistir durante mais de 1 hora até a actualização do software ficar concluída. ■■ Software Alternativo (cópia de segurança): Apresenta a versão do software transferida através da opção Pela Internet. Durante a actualização do software, esta função é activada quando a actualização é interrompida no último passo.

Guia de Ligação HD Consulte estas informações quando ligar dispositivos externos ao televisor.

Contactar a Samsung Leia estas informações se o televisor não funcionar correctamente ou caso queira actualizar o software. Pode encontrar informações relativas aos nossos centros de atendimento e sobre como transferir produtos e software.

2010-03-05 오후 8:26:07

Funcionalidades avançadas Ligação a um PC Com um cabo HDMI/DVI / cabo D-sub

DVI OUT AUDIO OUT AUDIO OUT PC OUT Modos de visualização (entrada D-Sub e HDMI/DVI) A resolução ideal é 1920 X 1080 a 60 Hz. Modo

Frequência horizontal (kHz)

Frequência vertical (Hz)

Frequência do relógio de pixels (MHz)

Polaridade de sincronização (H / V)

xx Se efectuar uma ligação através de um cabo HDMI/DVI, tem de utilizar a tomada HDMI IN 1(DVI). xx O modo entrelaçado não é suportado. xx O televisor pode não funcionar correctamente se for seleccionado um formato de vídeo não padrão. xx São suportados os modos Separado e Composto. SOG (Sync On Green) não é suportado.

2010-03-05 오후 8:26:09

Pode configurar o televisor de forma a que este possa aceder à Internet através da sua rede local (LAN) utilizando uma ligação com ou sem fios.

¦¦ Ligação a uma rede com fios Pode ligar o televisor à LAN utilizando o cabo de três formas diferentes: yy Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um modem externo utilizando um cabo Cat 5. Consulte o diagrama abaixo. Painel posterior do televisor Porta do modem na parede

Modem externo (ADSL / VDSL / Televisão por cabo)

04 Funcionalidades avançadas

yy Pode ligar o televisor à LAN estabelecendo a ligação entre a porta LAN, existente atrás do televisor, e um router IP que esteja ligado a um modem externo. Utilize um cabo Cat 5 para efectuar esta ligação. Consulte o diagrama abaixo. Painel posterior do televisor Porta LAN na parede

Modem externo (ADSL / VDSL / Televisão por cabo)

Cabo LAN Router IP (com servidor DHCP)

yy Consoante a configuração da sua rede, poderá ligar o televisor à LAN estabelecendo a ligação directa entre a porta LAN, existente atrás do televisor, e uma tomada de rede utilizando um cabo Cat 5. Consulte o diagrama abaixo. Lembre-se que a tomada está ligada a um modem ou a um router existente noutro local da sua casa. Painel posterior do televisor Porta do modem na parede

Cabo LAN Se tiver uma rede dinâmica, deve utilizar um modem ADSL ou um router que suporte o protocolo de configuração de servidor dinâmico (DHCP - Dynamic Host Configuration Protocol). Os modems e os routers que suportam DHCP fornecem automaticamente o endereço IP, a máscara de sub-rede, a gateway e o DNS de que o seu televisor necessita para aceder à Internet, não sendo necessário introduzir estes dados manualmente. A maioria das redes domésticas são redes dinâmicas. Algumas redes requerem um endereço IP estático. Se a sua rede requerer um endereço IP estático, tem de introduzir manualmente o endereço IP, a máscara de sub-rede, a gateway e o DNS no ecrã de configuração da ligação por cabo do televisor quando configurar a ligação de rede. Para obter o endereço IP, a máscara de sub-rede, a gateway e o DNS, contacte o seu fornecedor de serviços de Internet (ISP - Internet Service Provider). Se tiver um computador com o Windows, também pode obter estes dados através do seu computador. Pode utilizar um modem ADSL que suporte DHCP se a sua rede requerer um endereço IP estático. Um modem ADSL que suporte DHCP também permite utilizar endereços IP estáticos.

Funcionalidades avançadas Configurar Rede (Auto.)

Configurar Rede (Manual)

Utilize a opção Configurar Rede automática quando ligar o televisor a uma rede que suporte DHCP. Para configurar automaticamente a ligação de rede por cabo do seu televisor, siga estes passos:

Utilize a opção Configurar Rede manual quando ligar o televisor a uma rede que requeira um endereço IP estático.

Como configurar automaticamente 1. Ligue o televisor à LAN conforme descrito na secção anterior. 2. Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE. 3. Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTERE. Aparece o ecrã Rede.

Configurar Rede Endereço IP

2. No menu de contexto que surge, clique em Estado. 3. Na caixa de diálogo que surge, clique no separador Assistência. 4. No separador Assistência, clique no botão Detalhes. O dados de ligação de rede são apresentados. Como configurar manualmente Para configurar manualmente a ligação de rede por cabo do seu televisor, siga estes passos: 1. Siga os passos 1 a 6 do procedimento “Como configurar automaticamente”. 3. Carregue no botão ▼ do telecomando para aceder ao primeiro campo de entrada.

Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos: 1. Clique com o botão direito no ícone de rede existente no canto inferior direito do ecrã.

Obtenção dos dados de ligação de rede

4. Introduza os dados Endereço IP, Máscara de Subrede, Gateway e Servidor DNS. Utilize os botões numéricos do telecomando para introduzir números, e os botões de seta para passar de um campo de entrada para outro. 5. Quando terminar, carregue no botão RETURN do telecomando. 6. Seleccione Teste de Rede para verificar a conectividade da Internet.

U Mover E Enter R Regressar

7. Defina Config. Protoc. Internet para Auto.. 8. Auto. recebe e introduz automaticamente os dados de Internet necessários. 9

Quando terminar, carregue no botão RETURN do telecomando.

10. Seleccione Teste de Rede para verificar a conectividade da Internet. 11. Se a função Rede não tiver recebido os dados de ligação de rede, siga as instruções do procedimento Manual.

Para ligar o televisor à rede sem fios, é necessário um modem ou um router sem fios e um adaptador de LAN sem fios da Samsung (WIS09ABGN), que deve ser ligado à tomada USB existente no painel posterior ou lateral do televisor. Consulte a ilustração abaixo.

✎✎ Para utilizar a função SWL(Samsung Wireless Link), ligue à porta USB 1 (HDD). Painel posterior do televisor

Router IP sem fios (AP com servidor DHCP) ou

04 Funcionalidades avançadas

¦¦ Ligação a uma rede sem fios

Cabo LAN Adaptador de LAN sem fios da Samsung

O adaptador de LAN sem fios da Samsung é vendido em separado e é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com. O adaptador de LAN sem fios da Samsung suporta os protocolos de comunicações IEEE 802.11A/B/G e N. A Samsung recomenda a utilização da norma IEEE 802.11N. Se reproduzir um vídeo com uma ligação IEEE 802.11B/G, o vídeo pode não ser reproduzido normalmente.

xx Tem de utilizar o “Adaptador de LAN sem fios da Samsung” (WIS09ABGN) para poder usufruir de uma rede sem fios. xx O adaptador de LAN sem fios da Samsung é vendido separadamente. O adaptador de LAN sem fios WIS09ABGN é disponibilizado por revendedores seleccionados, sites de e-commerce e no site Samsungparts.com.

xx Para utilizar uma rede sem fios, o seu televisor deve estar ligado a um router IP sem fios. Se o router IP sem fios

suportar DHCP, o seu televisor pode utilizar DHCP ou um endereço IP estático para estabelecer a ligação com a rede sem fios.

xx Seleccione um canal para o router IP sem fios que não esteja a ser utilizado actualmente. Se o canal definido para o

router IP sem fios estiver a ser utilizado actualmente por outro dispositivo existente nas imediações, podem verificarse interferências e as comunicações podem falhar.

xx Se aplicar um sistema de segurança diferente dos sistemas listados abaixo, este não funciona com o televisor. xx Se tiver seleccionado o modo Pure High-throughput (Greenfield) 802.11n e o tipo de codificação estiver definido para WEP, TKIP ou TKIP-AES (WPS2Mixed) para o seu AP, os televisores Samsung não suportam uma ligação que esteja em conformidade com as novas especificações de certificação Wi-Fi.

xx Se o seu AP suportar WPS (Wi-Fi Protected Setup - Configuração Wi-Fi protegida), pode estabelecer a ligação

com a rede através de PBC (Push Button Configuration - Configuração de botão de comando) ou PIN (Personal Indentification Number - Número de identificação pessoal). O WPS configura automaticamente a chave SSID e WPA em qualquer um dos modos.

xx Se o router, o modem ou o dispositivo não estiver certificado, pode não estabelecer a ligação ao televisor através do “Adaptador de LAN sem fios da Samsung”.

xx Métodos de ligação: pode configurar a ligação de rede sem fios de seis formas diferentes. –– –– –– –– –– ––

Configuração automática da Samsung PBC (WPS) Configuração automática (utilizando a função de procura de rede automática) Configuração manual SWL(Samsung Wireless Link) Ad-hoc

xx Todos os Adaptadores de LAN sem fios da Samsung devem estar directamente ligados à porta USB do televisor. Não suporta HUB USB.

2010-03-05 오후 8:26:13

Funcionalidades avançadas Aviso Se o televisor estiver ligado ao adaptador de LAN sem fios da Samsung, a imagem de alguns canais pode aparecer danificada ou com estática. Nesse caso, estabeleça uma ligação utilizando um dos seguintes métodos: Método 1 Ligue utilizando o adaptador USB em ângulo recto

Método 2 Ligue utilizando um cabo de extensão

Configurar Rede (Configuração automática da Samsung) Esta função encontra-se disponível em AP (Access Points Pontos de acesso) que suportem a configuração automática. Se o seu AP não suportar este tipo de configuração, pode estabelecer a ligação através de PBC (WPS), de forma automática ou manual.

✎✎Esta função encontra-se disponível se

SWL (Samsung Wireless Link) estiver definido para Desligado.

✎✎Para obter mais informações sobre os equipamentos

que suportam a Configuração automática da Samsung, visite o site www.samsung.com.

Como configurar utilizando a configuração automática da Samsung 1. Coloque o AP e o televisor perto um do outro e ligue-os.

✎✎ Uma vez que ambas as aplicações têm tempos de arranque diferentes, pode ter de aguardar cerca de 2 minutos.

✎✎ Se o cabo LAN tiver sido ligado à porta WAN

do AP durante a configuração automática da Samsung, pode concluir automaticamente o teste de ligação à Internet. Caso contrário, a configuração automática da Samsung verifica apenas a ligação do dispositivo do AP (não verifica a ligação à Internet).

2. Após 2 minutos, ligue o Adaptador de LAN sem fios da Samsung ao televisor. Quando o Adaptador de LAN sem fios da Samsung estiver ligado, aparece a janela de contexto. 3. Quando a ligação estiver estabelecida, posicione o AP de forma a que este fique paralelo ao Adaptador de LAN sem fios da Samsung, a uma distância nunca superior a 25 cm.

4. Aguarde até a ligação ter sido automaticamente estabelecida.

✎✎ Se a ligação não for bem-sucedida, reinicie o AP e tente novamente.

✎✎ Se a configuração automática da Samsung não

estabelecer a ligação entre o televisor e o AP, aparece uma janela de contexto no ecrã a notificar o utilizador. Reinicie o AP e tente novamente. Se a ligação falhar novamente, escolha outro método de configuração da ligação: PBC (WPS), automático ou manual.

5. Estabelecida a ligação, coloque o router no local pretendido.

✎✎ Se as definições do AP sofrerem alterações ou se estiver a utilizar o novo AP pela primeira vez após a compra, terá de recomeçar a configuração a partir do passo 1.

Configurar Rede (PBC (WPS)) Como configurar utilizando a opção PBC (WPS) Se existir um botão PBC (WPS) no router, siga estes passos: 1. Ligue o televisor à LAN conforme descrito na secção anterior. 2. Ligue o televisor, carregue no botão MENU do telecomando, utilize o botão ▲ ou ▼ para seleccionar Configurar e, em seguida, carregue no botão ENTERE. 3. Utilize o botão ▲ ou ▼ para seleccionar Rede no menu Configurar e, em seguida, carregue no botão ENTERE. 4. No ecrã Rede, seleccione Tipo de Rede. 5. Defina Tipo de Rede para Sem fios. 6. Seleccione Configurar Rede. Aparece o ecrã Configurar Rede.

BN68-02840A-00L06-Book.indb 28

Selecção de uma rede

5. Se aparecer a janela de contexto de Segurança/PIN, aceda ao passo 6. Se aparecer o ecrã de ligação de rede, aceda ao passo 10. 6. Carregue no botão ▲ ou ▼ para seleccionar Segurança ou PIN. Para a maioria das redes domésticas, deve seleccionar-se Segurança (para Chave Segurança). Aparece o ecrã Segurança.

Configurar Rede Chave Segurança

PBC (WPS) U Mover E Enter R Return (Regressar)

7. Carregue no botão vermelho do telecomando. 8. Carregue no botão PBC (WPS) do router no espaço de 2 minutos. O televisor recebe automaticamente todos os dados de definição da rede necessários e estabelece a ligação com a sua rede. 9. Configurada a ligação de rede, carregue no botão RETURN para sair do ecrã Configurar Rede.

Configurar Rede (Auto.) A maioria das redes sem fios possui um sistema de segurança opcional que requer dispositivos que acedam à rede para transmitir um código de segurança codificado, ou seja, uma chave de acesso ou de segurança. A chave de segurança baseia-se numa frase de acesso, geralmente uma palavra ou um conjunto de letras e números com um comprimento especificado que deve introduzir durante a configuração das definições de segurança da sua rede sem fios. Se utilizar este método de configuração da ligação de rede e possuir uma chave de segurança para a sua rede sem fios, terá de introduzir a frase de acesso durante o processo de configuração. Como configurar automaticamente Para configurar automaticamente a ligação sem fios, siga estes passos: 1. Siga os passos 1 a 6 do procedimento “Como configurar utilizando a opção PBC (WPS)” (p. 28). 2. Carregue no botão ▼ para seleccionar Seleccionar Config. Protoc. Internet e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Auto. e, em seguida, carregue no botão ENTERE. 3. Carregue no botão ▲ para aceder a Seleccionar uma rede e, em seguida, carregue no botão ENTERE. A função Rede procura as redes sem fios disponíveis. Quando terminar, apresenta uma lista das redes disponíveis.

04 Funcionalidades avançadas

Espaço n Mover E Enter R Regressar

7. No ecrã Segurança, introduza a frase de acesso à sua rede.

✎✎ Deverá encontrar a frase de acesso num dos

ecrãs de configuração utilizados para configurar o router ou o modem.

8. Para introduzir a frase de acesso, siga estas instruções gerais: –– Carregue nos botões numéricos do telecomando para introduzir números. –– Utilize os botões de direcção do telecomando para alternar entre os botões apresentados no ecrã Chave Segurança. –– Carregue no botão vermelho para alternar entre minúsculas e maiúsculas ou para apresentar símbolos/caracteres. –– Para introduzir uma letra ou um símbolo, aceda à respectiva letra ou símbolo e, em seguida, carregue no botão ENTERE. –– Para eliminar a última letra ou número introduzido, carregue no botão verde do telecomando. 9. Quando terminar, carregue no botão azul do telecomando. Aparece o ecrã de ligação de rede. 10. Aguarde até a mensagem de confirmação de ligação ser apresentada e, em seguida, carregue no botão ENTERE. O ecrã Configurar Rede volta a aparecer. 11. Para testar a ligação, carregue no botão RETURN para seleccionar Teste de Rede e, em seguida, carregue no botão ENTERE.

4. Na lista de redes, carregue no botão ▲ ou ▼ para seleccionar uma rede e, em seguida, carregue no botão ENTERE.

✎✎ Se o AP estiver oculto (invisível), tem de

seleccionar Adicionar Rede e introduzir os dados correctos de Nome de Rede e Chave de Segurança para poder estabelecer a ligação. Português

BN68-02840A-00L06-Book.indb 29

Funcionalidades avançadas Configurar Rede (Ad hoc)

Configurar Rede (Manual)

Pode estabelecer a ligação com um dispositivo móvel sem um ponto de acesso através do “Adaptador de LAN sem fios da Samsung” utilizando uma rede par-a-par.

Se os restantes métodos não funcionarem, tem de introduzir manualmente os dados de definição da rede.

✎✎Esta função encontra-se disponível se

SWL (Samsung Wireless Link) estiver definido para Desligado.

Como estabelecer a ligação a um novo dispositivo Ad hoc 1. Siga os passos 1 a 6 do procedimento “Como configurar utilizando PBC (WPS)” (p. 28). 2. Escolha Seleccionar uma rede. Aparece uma lista de dispositivos/redes. 3. Na lista de dispositivos, carregue no botão azul do telecomando.

✎✎ A mensagem Ad-hoc é uma ligação Wi-Fi

directa com o telemóvel ou PC. O sistema de rede existente pode ter funcionalidade limitada. Deseja alterar a ligação de rede? é apresentada.

Obtenção dos dados de ligação de rede Para obter os dados de ligação de rede na maioria dos computadores com Windows, siga estes passos: 1. Clique com o botão direito no ícone de rede existente no canto inferior direito do ecrã. 2. No menu de contexto, clique em Estado. 3. Na caixa de diálogo que surge, clique no separador Assistência. 4. No separador Assistência, clique no botão Detalhes. As definições de Rede são apresentadas. Como configurar manualmente Para introduzir manualmente os dados de ligação de rede, siga estes passos: 1. Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)” (p. 28).

Como estabelecer a ligação com um dispositivo Ad hoc existente

2. Carregue no botão ▼ para seleccionar Seleccionar Config. Protoc. Internet e, em seguida, carregue no botão ENTERE. Carregue no botão ▲ ou ▼ para seleccionar Manual. e, em seguida, carregue no botão ENTERE.

1. Siga os passos 1 a 6 de “Como configurar utilizando a opção PBC (WPS)” (p. 28).

3. Carregue no botão ▼ para aceder ao primeiro campo de entrada (endereço IP).

2. Escolha Seleccionar uma rede. Aparece a lista de dispositivos/redes.

4. Utilize os botões numéricos para introduzir números.

4. Introduza o Nome de Rede (SSID) e a Chave Segurança gerados no dispositivo com o qual pretende estabelecer a ligação.

3. Seleccione o dispositivo pretendido da lista de dispositivos. 4. Se for necessária uma chave de segurança, introduza-a.

✎✎ Se a rede não funcionar normalmente, confirme

novamente Nome de Rede (SSID) e Chave Segurança. Se Chave Segurança estiver incorrecto, pode provocar uma avaria.

5. Quando terminar cada um dos campos, utilize o botão ► para avançar sucessivamente para o campo seguinte. Também pode utilizar os outros botões de seta para ir para cima, para baixo e para trás. 6. Introduza os dados Endereço IP, Máscara de Subrede e Gateway. 7. Carregue no botão ▲ ou ▼ para aceder a DNS. 8. Carregue no botão ▼ para aceder ao primeiro campo de entrada de DNS. Introduza os números como descrito acima. 9. Quando terminar, carregue no botão ▲ para aceder a Seleccionar uma rede. Seleccione a rede pretendida e, em seguida, carregue no botão ENTERE. 10. Vá para o passo 4 de “Como configurar automaticamente” (p. 29) e siga as restantes instruções.

2010-03-05 오후 8:26:15

Se o televisor não conseguir estabelecer a ligação com a Internet

Esta função permite-lhe ligar um dispositivo Samsung que suporte PBC (WPS) ao seu televisor. Pode ligar dispositivos ao televisor, mesmo que não haja um router ligado ao televisor.

O televisor pode não conseguir estabelecer a ligação com a Internet, porque o seu ISP registou de forma permanente o endereço MAC (um número de identificação único) do PC ou modem, que é autenticado sempre que estabelecer a ligação com a Internet como forma de impedir o acesso não autorizado. Uma vez que o seu televisor tem um endereço MAC diferente, o ISP não pode autenticar o respectivo endereço MAC e o seu televisor não consegue estabelecer a ligação. Para resolver este problema, contacte o seu ISP para saber quais os procedimentos necessários para ligar outros dispositivos diferentes do seu PC (como o seu televisor) à Internet. Se o seu fornecedor de serviços de Internet solicitar uma ID ou uma palavra-passe para estabelecer a ligação com a Internet, o seu televisor pode não conseguir estabelecer a ligação com a Internet. Neste caso, tem de introduzir a sua ID ou palavra-passe quando estabelecer a ligação com a Internet. A ligação à Internet pode falhar, devido a um problema na firewall. Neste caso, contacte o seu fornecedor de serviços de Internet. Se não conseguir estabelecer a ligação com a Internet, mesmo que tenha seguido os procedimentos indicados pelo seu fornecedor de serviços de Internet, contacte a Samsung Electronics através do número 1-800-SAMSUNG.

✎✎Para utilizar a função Internet@TV, o AP (access point ponto de acesso) tem de estar ligado à rede sem fios.

✎✎Se houver um Adaptador de LAN sem fios da Samsung ligado à porta USB 2, a rede pode não funcionar normalmente. Recomenda-se a ligação do mesmo à porta USB 1 (HDD).

✎✎Só são suportados routers que utilizem a banda de

2,4 Ghz. Não suporta routers que utilizem a banda de 5 Ghz.

Ligação SWL Pode ligar directamente ao televisor um dispositivo que suporte o PBC (WPS).

✎✎Esta função está disponível se

SWL(Samsung Wireless Link) estiver definido para Ligado.

Como ligar o Samsung Wireless Link Para obter informações sobre os procedimentos necessários para estabelecer uma ligação, consulte os seguintes pontos: 1. Siga os passos 1 a 5 do procedimento “Como configurar utilizando a opção PBC (WPS)” (p. 28).

04 Funcionalidades avançadas

SWL(Samsung Wireless Link)

2. Seleccione SWL(Samsung Wireless Link) utilizando o botão ▼ e carregue no botão ENTERE para o activar. 3. Seleccione Ligação SWL utilizando o botão ▼ e carregue no botão ENTERE. 4. Se aparecer a mensagem “Carregue no botão PBC do dispositivo que suporta o botão PBC para estabelecer a ligação dentro de 120 segundos”, carregue no botão PBC do dispositivo para estabelecer a ligação.

✎✎ Para obter mais informações, consulte o manual de configuração de rede sem fios do dispositivo que pretende ligar.

5. Se o equipamento estiver correctamente ligado ao televisor após o início da contagem da caixa de mensagem, então a caixa de mensagem desaparecerá automaticamente.

✎✎ Se a ligação não for bem-sucedida, tente novamente após 2 minutos.

2010-03-05 오후 8:26:15

Funcionalidades avançadas Media Play

MEDIA.P Reproduza programas de televisão gravados, ficheiros de fotografia, música e/ou filme guardados num dispositivo USB de classe de armazenamento de massa (MSC) e/ou no seu PC.

¦ Ligação de um dispositivo USB 1. Ligue o televisor.

Painel posterior do televisor

2. Ligue um dispositivo USB com programas de televisão gravados e ficheiros de fotografias, música e/ou filmes à tomada USB 1 (HDD) ou USB 2 na parte lateral do televisor. 3. Quando o dispositivo USB estiver ligado ao televisor, aparece uma janela de contexto. Em seguida, pode seleccionar Media Play.

¦ Ligação ao PC através da rede Pode visualizar imagens, reproduzir música e vídeos guardados no PC através de uma ligação à rede no modo Media Play.

✎ Se utilizar o Media Play num ficheiro guardado no seu PC, deve transferir o “PC Share Manager” e o manual do utilizador a partir de “www.samsung.com.”

PC Painel posterior do televisor

Modem externo (ADSL/VDSL/Televisão por cabo)

1. Para obter mais informações sobre como configurar a rede, consulte “Ligação de rede”. (p. 25). – Recomenda-se que localize o televisor e o PC na mesma sub-rede. As 3 primeiras partes do endereço de sub-rede do televisor e dos endereços IP do computador devem ser iguais e só a última parte (o endereço do anfitrião) deve ser alterada. (p.ex., Endereço IP: 123.456.789.**) 2. Com um cabo LAN, ligue o modem externo ao PC onde vai instalar o programa Samsung PC Share Manager. – Pode ligar o televisor directamente ao PC sem utilizar um router.

2010-03-05 오후 8:26:17

xx As funções Música de Fundo e Definição da Música de Fundo. xx A ordenação de ficheiros por preferência nas pastas Fotografia, Música, e Vídeos. xx O botão � (REW) ou µ (FF) durante a reprodução de um filme.

✎✎Divx DRM, multi-áudio, legendas incorporadas não são suportados. ✎✎O Samsung PC Share Manager deve ser autorizado pelo programa de firewall instalado no PC. ✎✎Se utilizar o modo Media Play através de uma ligação à rede, de acordo com as funções do servidor fornecido: xx O método de ordenação pode variar. xx A função de procura de cenas pode não ser suportada. xx A função Reproduzir Continuamente, que retoma a reprodução de um vídeo, pode não ser suportada.

–– A função Reproduzir Continuamente não suporta vários utilizadores. (Memoriza apenas o ponto onde o utilizador mais recente interrompeu a reprodução.)

04 Funcionalidades avançadas

✎✎Funções não suportadas quando estabelece ligação ao PC através da rede:

xx O botão ◄ ou ► pode não funcionar consoante a informação do conteúdo. xx Se sentir problemas na transmissão do ficheiro durante a reprodução de um vídeo através de uma rede sem fios, recomendamos a utilização de uma rede com fios

✎✎O equipamento pode não funcionar correctamente com ficheiros multimédia não licenciados. ✎✎Segue-se uma lista de itens que deve saber antes de utilizar o Media Play

xx O MTP (Media Transfer Protocol não é suportado. xx O sistema de ficheiros suporta FAT16, FAT32 e NTFS. xx Determinados tipos de câmaras digitais e dispositivos áudio USB podem não ser compatíveis com este televisor. xx O Media Play só suporta dispositivos USB de classe de armazenamento de massa (MSC). MSC é um dispositivo de transporte em volume de classe de armazenamento de massa. São exemplos de MSC as mini-unidades USB, leitores de cartões flash e USB HDD (os USB HUB não são suportados). Os dispositivos devem ser ligados directamente à porta USB do televisor.

xx Antes de ligar o dispositivo ao televisor, efectue uma cópia de segurança dos seus ficheiros de modo a prevenir danos ou perda de dados. A SAMSUNG não se responsabiliza por quaisquer danos ou perda de dados.

xx Ligue um USB HDD à porta dedicada, a porta USB 1 (HDD). xx Não desligue o dispositivo USB enquanto este estiver a carregar. xx Quanto maior for a resolução da imagem, mais tempo leva a ser apresentada no ecrã. xx A resolução JPEG máxima suportada é de 15360 x 8640 pixels. xx Para ficheiros não suportados ou danificados, a mensagem "Formato de Ficheiro Não Suportado." é apresentada. xx Se os ficheiros estiverem ordenados por Visual. Básica, pode ver até 1000 ficheiros por pasta. xx Não é possível reproduzir ficheiros MP3 com DRM que tenham sido transferidos através de um website pago. A Gestão de direitos digitais (DRM - Digital Rights Management) é uma tecnologia que suporta a criação, distribuição e gestão de conteúdos, de forma integrada e abrangente, incluindo a protecção de direitos e interesses dos fornecedores do conteúdo, a prevenção de cópias ilegais do conteúdo e, também, a gestão de cobranças e de contratos.

xx Se houver mais de 2 dispositivos PTP ligados, só pode utilizar um de cada vez. xx Se houver mais de dois dispositivos MSC ligados, alguns deles podem não ser reconhecidos. Os dispositivos USB que necessitem de um nível elevado de potência (mais de 500 mA ou 5 V) podem não ser suportados.

xx Se surgir uma mensagem de aviso relativa ao excesso de potência quando ligar ou utilizar um dispositivo USB, este pode não ser reconhecido ou pode não funcionar correctamente.

xx Se o televisor ficar inactivo durante o período de tempo definido em Tempo Protecção Aut., a protecção de ecrã é activada.

xx O modo de poupança de energia de determinadas unidades de disco rígido externas pode ser automaticamente desactivado quando as ligar ao televisor.

xx Se utilizar um cabo de extensão USB, o dispositivo USB pode não ser reconhecido ou pode não ser possível ler os ficheiros aí armazenados.

xx Se o dispositivo USB que estiver ligado ao televisor não for reconhecido, a lista de ficheiros do dispositivo estiver

corrompida ou um dos ficheiros da lista não for reproduzido, ligue o dispositivo USB ao PC, formate o dispositivo e verifique a ligação.

xx Se um ficheiro eliminado do PC ainda aparecer quando executa o Media Play, utilize a função “Esvaziar reciclagem” do PC para eliminar de forma permanente o ficheiro.

2010-03-05 오후 8:26:17

Funcionalidades avançadas ¦¦ Apresentação do ecrã Aceda ao ficheiro pretendido utilizando os botões para cima/baixo/direita/esquerda e, em seguida, carregue no botão ENTERE ou � (Reproduzir). O ficheiro é reproduzido.

✎✎Suporta o Ver Dispositivos e Pág. pr. na página inicial do Media Play. Informação: pode verificar o nome do ficheiro seleccionado e o número de ficheiros e páginas.

Movie 01.avi Movie 03.avi Movie 05.avi

Secção da lista de ordenação: apresenta o padrão de ordenação.

Secção da lista de ficheiros: pode confirmar os ficheiros e os grupos que estão ordenados por categoria.

Movie 08.avi Jan.10.2010

✎✎ O padrão de ordenação varia consoante os conteúdos.

Ordenação T Ferramentas

Botões de funcionamento Vermelho (Alt. Disposit.): selecciona um dispositivo ligado. B Verde (Preferência): define as preferências do ficheiro. (não suportado na opção Visual. Básica) Amarelo (Seleccionar): selecciona vários ficheiros da lista de ficheiros. Os ficheiros seleccionados são marcados com um símbolo. Azul (Ordenação): selecciona a lista de ordenação. T Ferramentas: apresenta o menu de opções.

✎✎ Se utilizar o botão � (REW) ou µ (FF), a lista de ficheiros pode passar para a página seguinte ou anterior.

TV Gravada Para utilizar a função de gravação ou Modo Timeshift, o dispositivo USB ligado tem de estar disponível para gravação. Para utilizar o HDD USB, recomenda-se que utilize o modo Formatação disp.

✎✎Durante a formatação do dispositivo não desligue este último.Se formatar o dispositivo, todos os ficheiros vão ser eliminados.

Reproduzir o programa de televisão gravado 1. Carregue no botão ◄ ou ► para seleccionar TV Gravadae, em seguida, carregue no botão ENTERE no menu Media Play.

Recorded TV / .../ American Chopper

2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros. 3. Carregue no botão ENTERE ou no botão � (Reproduzir). –– O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução. –– Durante a reprodução do programa de televisão gravado, pode efectuar procuras utilizando os botões ◄ e ►.

Ordenação T Ferramentas

BN68-02840A-00L06-Book.indb 34

Se perdeu uma emissão em directo, com esta funcionalidade pode vê-la entre as emissões gravadas. Se definir Modo Modo Timeshift para Auto., o televisor memoriza o canal que estiver a ver para o gravar automaticamente. Se definir Modo Timeshift para Manual e carregar no botão � (Reproduzir), o televisor memoriza o canal a partir do ponto em que pretende efectuar a gravação.

xx Os vídeos gravados estão protegidos por DRM (gestão de direitos digitais) e não podem ser reproduzidos num PC ou noutro televisor, nem se a placa principal do televisor for alterada.

xx Não é possível gravar transmissões de dados. xx A disponibilidade das funções de gravação e Modo Timeshift pode variar consoante a qualidade da imagem e o espaço livre disponível na unidade de disco rígido.

xx Se carregar no botão ▲ ou ▼, pode ver o canal que estiver no ar ou o ponto de início da emissão gravada. xx A função Modo Timeshift funciona, no máximo, durante 90 minutos. xx Depois de a função Modo Timeshift ser executada durante o máximo período de tempo, a informação da hora é

04 Funcionalidades avançadas

Utilizar a função Modo Modo Timeshift t

fixada em “00:00:00.” Tenha em atenção que se fizer uma pausa na gravação, o televisor retoma automaticamente a reprodução.

xx Se atingir os 5% de limite de espaço de memória livre do dispositivo de armazenamento, o processo de gravação actual fecha-se.

xx Se a gravação for efectuada pela função PVR (Gravador de vídeo pessoal) e por um dispositivo que suporte a funcionalidade HDMI-CEC, a gravação através da função PVR tem prioridade.

xx Durante a reprodução ou a execução da função Modo Timeshift, a imagem é apresentada de acordo com as definições de visualização do televisor.

xx Se alterar a fonte de entrada durante a gravação, o ecrã fica em branco até a alteração estar concluída. xx Se tentar utilizar uma aplicação que não suporte as funções de gravação e de Modo Timeshift durante a execução das mesmas, a aplicação fecha-se automaticamente.

xx Pode aparecer uma mensagem à frente da janela da aplicação a indicar que a função de gravação ou Modo Timeshift foi fechada.

xx A função Modo Timeshift não é suportada para canais de rádio. xx As funções de gravação e Modo Timeshift estão desactivadas nos canais que estejam bloqueados com Bloq. Crianças.

xx Se o dispositivo USB tiver falhado o Teste de Desempenho do Dispositivo, o dispositivo USB tem de efectuar

novamente a Formatação disp. e o Teste de Desempenho do Dispositivo antes de gravar com as funções Guia ou Gestor de Canais.

xx Só pode utilizar as funções de gravação e Modo Timeshift com um dispositivo de armazenamento USB que tenha concluído o Teste de Desempenho do Dispositivo.

xx Se tentar efectuar as funções de gravação ou Modo Timeshift com um dispositivo que não tenha concluído o Teste de Desempenho do Dispositivo, a função não inicia.

xx Se carregar no botão � (REC) do telecomando enquanto estiver a visualizar o ecrã Gestor de Canais ou enquanto estiver a gravar utilizando a função Grav. Temporiz., o televisor pode iniciar ou parar a gravação 1 ou 2 segundos mais tarde do que o pretendido, devido ao tempo necessário para processar o comando.

xx Se estiver ligado um dispositivo USB dedicado para gravação, os ficheiros Modo Timeshift ou de gravação existentes, que foram guardados incorrectamente, vão ser eliminados automaticamente.

xx Se mudar para o modo de entrada externa durante a gravação, esta continua mas o botão � (REC) é desactivado. xx Se qualquer uma das funções que desliga o televisor (Temporizador, Temp. Desl., etc.) for definida para uma hora que entre em conflito com a hora da gravação, o televisor é desligado quando a gravação terminar.

2010-03-05 오후 8:26:19

Funcionalidades avançadas Vídeos Reproduzir vídeos 1. Carregue no botão ◄ ou ► para seleccionar Vídeos e, em seguida, carregue no botão ENTERE no menu Media Play. 2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros. 3. Carregue no botão ENTERE ou no botão � (Reproduzir). –– O ficheiro seleccionado é apresentado na parte superior, com o respectivo tempo de reprodução. –– No caso de a informação sobre o tempo ser desconhecida, o tempo de reprodução e a barra de progresso não serão apresentados. –– Durante a reprodução de um vídeo, pode efectuar procuras utilizando os botões ◄ e ►.

✎✎Neste modo, pode tirar partido de clips de filmes de um Jogo, mas não pode jogá-lo. yy Formatos de legenda suportados

Extensão do ficheiro

baseado em cadeias de texto

baseado em cadeias de texto

baseado em cadeias de texto

SUM E Capítulos L Saltar T Ferramentas R Regressar

yy Formatos de vídeo suportados Extensão do ficheiro

xx Se surgirem problemas com os conteúdos de um codec, este não será suportado. xx Se a informação relativa a uma categoria estiver incorrecta e o ficheiro der erro, não vai conseguir reproduzir a categoria correctamente.

xx O som ou o vídeo podem não funcionar se os conteúdos tiverem uma taxa de bits/taxa de fotogramas padrão superior ao fotograma/seg. compatível, listado na tabela acima.

xx Se a tabela de índice estiver danificada, a função Procurar (Saltar) não é suportada. Descodificador de vídeo • • •

Suporta até H.264, Nível 4.1 H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e AVCHD não são suportados. XVID, MPEG4 SP, ASP: –– Inferior a 1280 x 720: 60 fotogramas máx. –– Superior a 1280 x 720: 30 fotogramas máx. Superior a GMC 2 não é suportado. O H.263 não é suportado. Só é suportado o Samsung Techwin MJPEG.

Descodificador de áudio • • •

Suporta até WMA 7, 8, 9, STD WMA 9 PRO não suporta áudio de 2 canais, multicanal ou áudio sem perda. A frequência de amostragem de 22 050 Hz mono WMA não é suportada.

04 Funcionalidades avançadas

Reproduzir o programa de televisão gravado ou um ficheiro de filme (Retomar Reprodução) Se sair da função de reprodução de vídeos ou programas de televisão gravados, pode reproduzi-los posteriormente a partir do ponto em que pararam. Se carregar no botão ENTERE (Capítulos) durante a reprodução do ficheiro, pode pesquisar cenas divididas por 5 capítulos. 1. Seleccione o ficheiro de filme que pretende reproduzir de modo contínuo carregando no botão ◄ ou ► a partir da secção da lista de ficheiros. 2. Carregue no botão � (Reproduzir) / ENTERE. 3. Seleccione Retomar Reprodução carregando no botão azul. O filme irá iniciar a reprodução a partir do ponto no qual foi interrompido. O botão azul fica disponível quando retomar a reprodução. Se a função Ajuda para reprodução contínua de filme estiver definida para Ligado no menu Definições, aparece uma mensagem de contexto quando retoma a reprodução de um ficheiro de filme.

SUM Reproduzir Continuamente E Capítulos L Saltar T Ferramentas R Regressar

2010-03-05 오후 8:26:21

Funcionalidades avançadas Música Reproduzir música 1. Carregue no botão ◄ ou ► para seleccionar Música e, em seguida, carregue no botão ENTERE no menu Media Play. 2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros. 3. Carregue no botão ENTERE ou no botão � (Reproduzir). –– Durante a reprodução de uma música, pode efectuar procuras utilizando os botões ◄ e ►. –– Os botões � (REW) e µ (FF) não funcionam durante a reprodução.

✎✎Só são apresentados os ficheiros com as extensões

MP3 e PCM. Os ficheiros com outras extensões não são apresentados, mesmo que estejam gravados no mesmo dispositivo USB.

Lista Rep. I Love You Jhon

SUM E Pausa L Saltar T Ferramentas R Regressar

✎✎Se o som emitido for estranho quando reproduzir ficheiros MP3, ajuste o Equalizador no menu Som. (Um ficheiro MP3 com muita modulação pode causar um problema no som.)

✎✎Pode criar a Min. Lista Repr seleccionando a música pretendida no ficheiro e reproduzir a Min. Lista Repr. Fotografia Visualização de uma fotografia (ou apresentação de diapositivos) 1. Carregue no botão ◄ ou ► para seleccionar Fotografia e, em seguida, carregue no botão ENTERE no menu Media Play.

2. Carregue no botão ◄/►/▲/▼ para seleccionar o ficheiro pretendido na lista de ficheiros. 3. Carregue no botão ENTERE ou no botão � (Reproduzir). –– Durante a apresentação da lista de fotografias, carregue no botão � (Reproduzir)/ ENTERE do telecomando para iniciar a apresentação diapositivos. –– Todos os ficheiros na secção da lista de ficheiros serão utilizados na apresentação de diapositivos. –– Durante a apresentação de diapositivos, os ficheiros são mostrados por ordem, a partir do ficheiro actualmente exibido.

SUM E Pausa L Anterior/Seguinte T Ferramentas R Regressar

✎✎Os ficheiros de música podem ser automaticamente reproduzidos durante a apresentação de diapositivos se a opção Música de Fundo estiver definida para Ligado.

✎✎Não é possível alterar o Modo BGM antes de a música de fundo ser totalmente carregada.

2. Repita a operação acima descrita para seleccionar vários ficheiros.

xx Para anular a selecção de todos os ficheiros

xx Para cancelar uma selecção, carregue novamente no

04 Funcionalidades avançadas

¦¦ Reprodução de vários ficheiros

Ordenação T Ferramentas

seleccionados, carregue no botão TOOLS e escolha Anular Selec. Tudo.

3. Carregue no botão TOOLS e seleccione Reprod. Conteúdos Selecs.. Reproduzir o grupo de ficheiros TV Gravada / de vídeo / de música / de fotografia 1. Durante a apresentação de uma lista de ficheiros, aceda a um ficheiro de um determinado grupo. 2. Carregue no botão TOOLS e seleccione Reproduzir Grupo Actual.

¦¦ Função adicional do Media Play Ordenação da lista de ficheiros Carregue no botão azul na lista de ficheiros para ordenar os ficheiros. Categoria

Ordena e apresenta os ficheiros pela data mais recente.

Ordena e apresenta os ficheiros pela data mais antiga.

Ordena os ficheiros de música por artista em ordem alfabética.

Ordena os ficheiros de música por álbum em ordem alfabética.

Ordena os ficheiros de música por disposição. Pode alterar as informações de disposição da música.

Ordena e apresenta os ficheiros de fotografia por mês. Ordena apenas por mês (de Janeiro a Dezembro) independentemente do ano.

Ordena os ficheiros gravados por nome de canal.

Ordena e apresenta os ficheiros por ordem de preferência. Pode alterar a preferência dos ficheiros na secção da lista de ficheiros utilizando o botão verde.

Funcionalidades avançadas Menu de opções de Reproduzir para TV Gravada/Vídeos/Música/Fotografia Durante a reprodução de um ficheiro, carregue no botão TOOLS. Categoria

Pode passar directamente para o outro ficheiro.

Pode reproduzir ficheiros gravados,de filme e de música repetidamente.

Pode ajustar o tamanho da imagem de acordo com a sua preferência.

Pode ajustar a definição da imagem. (p. 15, 16, 17, 18)

Pode ajustar a definição do som. (p. 18, 19, 20)

Definição de Legenda

Pode reproduzir o ficheiro de vídeo com legendas. Esta função só funciona se o ficheiro das legendas e o ficheiro de vídeo tiverem o mesmo nome.

Conforme necessário, pode visualizar um vídeo utilizando um dos idiomas suportados. Esta função está disponível apenas quando são reproduzidos ficheiros de tipo stream que suportem múltiplos formatos de áudio.

Pode ajustar a descrição de Áudio (p. 19).

Parar Apresentação Diapositivos / Iniciar Apresent. Diapositivos

Pode iniciar ou parar uma apresentação de diapositivos.

Velocidade de Apresentação Pode seleccionar a velocidade da apresentação de diapositivos de Diapositivos durante a mesma.

Efeito Apresentação Diapositivos

Pode definir vários efeitos para a apresentação de diapositivos.

Pode definir e seleccionar a música de fundo durante a visualização de uma apresentação de diapositivos.

Pode fazer zoom de imagens no modo de ecrã inteiro.

Pode rodar imagens no modo de ecrã inteiro.

Pode mover o ficheiro para o ambiente de trabalho do Media Play.

Pode ver informações detalhadas sobre o ficheiro reproduzido.

Definições Utilização do menu Configurar ■■ Definição de Fundo: seleccione esta opção para apresentar o fundo pretendido. ■■ Ajuda para reprodução contínua de filme (Retomar Reprodução) (Ligado / Desligado): seleccione esta opção para apresentar a mensagem de contexto de ajuda para a reprodução de filmes em modo contínuo. ■■ Obtenha o código de registo do DivX® VOD: apresenta o código de registo autorizado para o televisor. Se aceder ao website do DivX e registar o código de registo com uma conta pessoal, pode transferir o ficheiro de registo VOD. Se reproduzir o registo VOD utilizando a aplicação Media Play, o registo é concluído.

✎✎ Para obter mais informações sobre o DivX® VOD, visite o site “www.DivX.com.”

■■ Obtenha código desactivação do DivX® VOD: se o DivX® VOD não estiver registado, o código de desactivação do registo é apresentado. Se executar esta função com o DivX® VOD registado, o registo do DivX® VOD actual é desactivado. ■■ Informação: seleccione esta opção para visualizar as informações sobre o dispositivo ligado.

O que é o Anynet+? t Anynet+ é uma função que permite controlar, a partir do telecomando do televisor Samsung, todos os dispositivos Samsung ligados que suportam Anynet+. O sistema Anynet+ só pode ser utilizado com os dispositivos Samsung que tenham a funcionalidade Anynet+. Para se certificar de que o dispositivo Samsung dispõe desta funcionalidade, verifique se existe um logótipo Anynet+. Ligação ao sistema home theatre

04 Funcionalidades avançadas

xx Ligue o cabo óptico entre a tomada DIGITAL AUDIO OUT (OPTICAL) do televisor e a entrada de áudio digital do sistema home theatre.

xx Se seguir a ligação acima descrita, a tomada óptica só emite áudio de 2 canais. O som só é reproduzido no

subwoofer e nos altifalantes frontal, esquerdo e direito do sistema de cinema em casa. Para ouvir áudio de 5.1 canais, ligue directamente a tomada DIGITAL AUDIO OUT (OPTICAL) do leitor de DVD/caixa de satélite (ou seja, o dispositivo Anynet 1 ou 2) ao amplificador ou ao sistema home theatre, e não ao televisor.

xx Ligue apenas um sistema home theatre. xx Pode ligar um dispositivo Anynet+ utilizando o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+.

xx O Anynet+ funciona quando o dispositivo AV que suporta Anynet+ está no estado de espera ou ligado. xx O sistema Anynet+ suporta até 12 dispositivos AV. Pode ligar até 3 dispositivos do mesmo tipo.

2010-03-05 오후 8:26:25

Funcionalidades avançadas Menu Anynet+ O menu Anynet+ muda consoante o tipo e o estado dos dispositivos Anynet+ ligados ao televisor. Menu Anynet+ Ver TV Lista Dispos. (nome_dispositivo) MENU (nome_dispositivo) INFO Gravação: (*gravador) Parar Gravação: (*gravador) Receptor

Descrição Muda o modo Anynet+ para o modo de transmissão de TV. Apresenta a lista de dispositivos Anynet+. Apresenta os menus dos dispositivos ligados. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu do disco do gravador de DVD. Apresenta o menu de reprodução do dispositivo ligado. Por exemplo, se está ligado um gravador de DVD, é apresentado o menu de reprodução do gravador de DVD. Começa imediatamente a gravar, utilizando o gravador. (Esta função só está disponível para dispositivos que suportem a função de gravação.) Pára a gravação. O som é reproduzido através do receptor.

Se mais do que um dispositivo estiver ligado, são apresentados como (*gravador) e se só estiver ligado um dispositivo de gravação, é apresentado como (*nome_dispositivo).

¦¦ Configuração do Anynet+ ■■ Configurar Anynet+ (HDMI-CEC) (Desligado / Ligado): Para utilizar a função Anynet+, Anynet+ (HDMI-CEC) tem de estar definido para Ligado. Quando a função Anynet+ (HDMI-CEC) está desactivada, todas as operações relacionadas com o Anynet+ são igualmente desactivadas.

Desligar Automat. (Não / Sim): Configuração de um dispositivo Anynet+ para se desligar automaticamente quando o televisor é desligado. A fonte activa do televisor deve estar definida para TV de modo a poder utilizar a função Anynet+.

✎✎ ✎✎ Se um dispositivo externo ainda estiver a gravar, este pode desligar-se.

¦¦ Comutação entre os dispositivos Anynet+ 1. Aparece uma lista dos dispositivos Anynet+ ligados ao televisor.

✎✎ Se não encontrar o dispositivo que pretende, carregue no botão vermelho para actualizar a lista.

2. Seleccione um dispositivo e carregue no botão ENTERE. Pode mudar para o dispositivo seleccionado.

✎✎ Só quando define Anynet+ (HDMI-CEC) para Ligado no menu Aplicação, o menu Lista Dispos. aparece. xx Mudar para o dispositivo seleccionado pode demorar até 2 minutos. Não pode cancelar a operação durante o processo de comutação.

xx Se tiver seleccionado o modo de entrada externa carregando no botão SOURCE, não pode utilizar a função Anynet+. Mude para um dispositivo Anynet+ utilizando a opção Lista Dispos..

¦¦ Gravação Pode gravar um programa de televisão com um gravador Samsung. 1. Seleccione Gravação.

✎✎ Se houver mais de dois dispositivos de gravação

xx Se estiverem ligados vários dispositivos, são listados os dispositivos de gravação. Seleccione um dispositivo de gravação em Lista Dispos..

✎✎ Se o dispositivo de gravação não for apresentado, seleccione Lista Dispos. e carregue no botão vermelho para procurar dispositivos.

2. Carregue no botão EXIT para sair.

✎✎ Pode gravar as transmissões da fonte seleccionando Gravação: (nome_dispositivo). ✎✎ Se carregar no botão � (REC), grava o que estiver a ver no momento. Se estiver a ver um vídeo de outro dispositivo, essas imagens são gravadas.

✎✎ Antes de gravar, verifique se a tomada da antena está devidamente ligada ao dispositivo de gravação. Para ligar correctamente uma antena a um dispositivo de gravação, consulte o respectivo manual do utilizador.

2010-03-05 오후 8:26:25

Pode ouvir o som através de um receptor (ou seja, sistema home theatre) em vez do Altifalante da TV. 1. Seleccione Receptor e defina esta opção para Ligado. 2. Carregue no botão EXIT para sair.

✎✎ Se o receptor só suportar áudio, pode não aparecer na lista de dispositivos. ✎✎ O receptor funciona quando tiver ligado correctamente a tomada óptica do receptor à tomada DIGITAL AUDIO OUT (OPTICAL) do televisor.

✎✎ Se o receptor (ou seja, sistema home theatre) estiver definido para Ligado, o som é emitido a partir da tomada

óptica do televisor. Se o televisor apresentar um sinal DTV (antena), envia som de 5.1 canais para o receptor. Se a fonte for um componente digital, como um leitor de DVD, e estiver ligada ao televisor através de um cabo HDMI, só pode ouvir som de 2 canais a partir do receptor.

04 Funcionalidades avançadas

¦¦ Ouvir através de um receptor

xx Só pode controlar os dispositivos Anynet+ utilizando o telecomando do televisor, não os botões do televisor. xx O telecomando do televisor pode não funcionar sob determinadas condições. Neste caso, volte a seleccionar o dispositivo Anynet+.

xx Não é possível utilizar as funções Anynet+ com produtos de outros fabricantes. ¦¦ Resolução de problemas para o Anynet+ Problema O Anynet+ não funciona.

Solução possível • • • • • • • • • •

Quero iniciar o Anynet+.

Verifique se o dispositivo é um dispositivo Anynet+. O sistema Anynet+ só suporta dispositivos Anynet+. Ligue apenas um receptor (sistema home theatre). Verifique se o cabo de alimentação do dispositivo Anynet+ está ligado correctamente. Verifique as ligações dos cabos de vídeo/áudio/HDMI do dispositivo Anynet+. Verifique se a opção Anynet+ (HDMI-CEC) está definida para Ligado no menu de configuração Anynet+. Verifique se o telecomando do televisor está no modo TV. Verifique se é um telecomando exclusivo Anynet+. O Anynet+ não funciona em determinadas situações. (Pesquisa de canais, utilização do Media Play ou Plug & Play (configuração inicial), etc.) Quando ligar ou retirar o cabo HDMI, certifique-se de que procura novamente dispositivos ou que desliga e volta a ligar o televisor. Certifique-se de que a função Anynet+ do dispositivo Anynet+ está activada. Verifique se o dispositivo Anynet+ está correctamente ligado ao televisor e se Anynet+ (HDMI-CEC) está definido para Ligado no menu de configuração Anynet+. Carregue no botão TOOLS para ver o menu Anynet+ e seleccione o menu pretendido.

Quero sair do Anynet+.

Seleccione Ver TV no menu Anynet+. Carregue no botão SOURCE do telecomando do televisor e seleccione um dispositivo que não seja Anynet+. Carregue em P > / < e PRE-CH para mudar o modo TV. (O botão de canal só funciona quando não estiver ligado um dispositivo Anynet+ com sintonizador incorporado.)

A mensagem “A ligar ao dispositivo Anynet+...” aparece no ecrã.

Não pode utilizar o telecomando quando estiver a configurar o Anynet+ ou a mudar para um modo de visualização. Utilize o telecomando quando a configuração do Anynet+ ou a comutação para o modo de visualização estiverem concluídas.

O dispositivo Anynet+ não reproduz.

Não pode utilizar a função de reprodução se Plug & Play (Configuração inicial) estiver em curso.

O dispositivo ligado não é apresentado.

Verifique se o dispositivo suporta as funções Anynet+. Verifique se o cabo HDMI está correctamente ligado. Verifique se a opção Anynet+ (HDMI-CEC) está definida para Ligado no menu de configuração Anynet+. Procure novamente dispositivos Anynet+. Pode ligar um dispositivo Anynet+ utilizando apenas o cabo HDMI. Alguns cabos HDMI podem não suportar funções Anynet+. Se for interrompido por uma situação anómala, tal como a desconexão do cabo HDMI ou do cabo de alimentação, ou por uma falha na corrente, repita a procura de dispositivos.

• Não consigo gravar o programa de televisão.

Verifique se a tomada da antena do dispositivo de gravação está ligada correctamente.

O som do televisor não é reproduzido através do receptor.

2010-03-05 오후 8:26:26

Funcionalidades avançadas Internet@TV

¦ Introdução ao Internet@TV @TV INTERNET

O Internet@TV fornece serviços e conteúdos úteis e de entretenimento directamente da Web para o seu televisor.

As Minhas Aplicações

Configure as definições de rede antes de utilizar o Internet@TV. Para obter mais informações, consulte “Ligação à rede” (p. 25).

Os tipos de letra que não sejam suportados no conteúdo do fornecedor não são correctamente apresentados.

Consoante os regulamentos do seu país, determinadas aplicações podem ser de serviço limitado ou não ser suportadas.

A velocidade de resposta pode ser lenta e/ou podem ocorrer interrupções, consoante as condições da rede. Consoante a região, pode ser suportado apenas o inglês no serviço de aplicações. Esta funcionalidade não está disponível em determinados locais. Se ocorrer algum problema quando utilizar uma aplicação, contacte o fornecedor de conteúdos. Consoante o fornecedor de conteúdos, as actualizações de uma aplicação ou a própria aplicação podem ser suspensas.

Apresentação do ecrã Ecrã do televisor: Mostra o canal actual.

Informação: mostra avisos, novas aplicações e anúncios da Samsung.

Aplicações recomendadas: Apresenta o serviço recomendado pela Samsung. Não pode adicionar nem eliminar serviços desta lista.

As Minhas Aplicações

Aplicações transferidas: Apresenta as aplicações transferidas através da Samsung Apps. Serviço de aplicações: Pode aceder a vários serviços fornecidos pela Samsung.

Definições Internet@TV: Edite e configure aplicações e as definições do Internet@TV.

Controlos: • Vermelho (Ini.sess): para iniciar sessão no Internet@TV. • Verde (Marcar como Favorito): para marcar as aplicações como favorito. • Azul (Ordenar por): para ordenar as aplicações. • R Regressar: para voltar ao menu anterior.

Os botões coloridos podem funcionar de forma diferente consoante a aplicação.

BN68-02840A-00L06-Book.indb 44

No caso de uma aplicação com várias contas, utilize ◄ e ► para aceder às diversas contas.

Conta de utilizador:

Exe.auto do Ticker (Desligado / Ligado): Active/ desactive a função de execução automática do relógio quando ligar o televisor. A aplicação Ticker disponibiliza Notícias, Informações meteorológicas e informações sobre a Bolsa de valores muito úteis. Para utilizar esta funcionalidade, tem de transferir a aplicação Ticker no Internet@TV.

✎✎ Para utilizar esta funcionalidade, tem de transferir

a aplicação Ticker no Internet@TV.

Criar [0~9] Introduzir PIN R cancelar

✎✎Para tirar o máximo partido das aplicações, registe-se e inicie sessão na sua conta.

✎✎Para saber como criar uma conta, consulte Definições

→ ID do Internet@TV → Criar. 1. Carregue no botão vermelho na página principal do Internet@TV.

Serviço de Vinculação de Canais (Desligado / Ligado): alguns canais suportam aplicações, como um serviço de dados da Internet, que lhe permitem aceder ao serviço de Internet enquanto vê televisão. Disponível apenas se for suportado pela emissora.

Alterar a palavra-passe do Bloqueio de serviço A palavra-passe predefinida é “0-0-0-0”.

✎✎ ✎✎ Se se esquecer da palavra-passe, carregue na

seguinte sequência de botões do telecomando para repor a palavra-passe a “0-0-0-0”: POWER (Desligado) → MUTE → 8 → 2 → 4 → POWER (Ligado).

2. Seleccione a Conta de utilizador pretendida e, em seguida, carregue no botão ENTERE.

✎✎ Se quiser criar uma conta, carregue no botão

vermelho; a janelaCriar uma conta aparece em seguida.

3. Introduza a Palavra-passe.

✎✎ Quando iniciar sessão, a Conta de utilizador é apresentada no ecrã.

Repor: repõe as predefinições do Internet@TV. ■■ ID do Internet@TV Pode utilizar este menu para criar ou eliminar a conta. Pode controlar a sua conta, incluindo as informações da conta no site dos conteúdos. A conta é apenas para o Internet@TV.

Criar: crie uma conta e ligue-a às aplicações do serviço pretendido. NOTA

¦¦ Configurar o Internet@TV

Definições Crie as ID e configure as definições do Internet@TV a partir deste ecrã. Realce Definições com os botões ▲ e ▼, depois carregue no botão ENTERE.

Definições ▪ Config. sistema ▪ ID do Internet@TV ▪ Gestor de Serviços ▪ Propriedades

04 Funcionalidades avançadas

Início de sessão da conta

▪ Exe.auto do Ticker

▪ Serviço de Vinculação de Canais

▪ Alterar a palavra-passe do Bloqueio de serviço ▪ Repor

xx Poderá ter até 10 contas. xx Dispõe de um máximo de 8 caracteres.

Gestor –– Site de Serviço: registe as informações de início de sessão para sites do serviço. –– Altr. palavra-passe: altera a palavra-passe da conta. –– Eliminar: elimina a conta. ■■ Gestor de Serviços: elimine e bloqueie aplicações instaladas no Internet@TV. Bloquear: bloqueie a aplicação. Para poder aceder a uma aplicação bloqueada, é necessária a palavra-passe.

Eliminar: elimine a aplicação. R Regressar

■■ Propriedades: aceda às informações sobre o Internet@ TV. Utilize a opção Verificar a velocidade da ligação à Internet para testar a sua ligação de rede.

2010-03-05 오후 8:26:30

Funcionalidades avançadas

¦¦ Utilizar o serviço Internet@TV Utilizar o Samsung Apps por categoria

Samsung Apps Samsung Apps é uma loja que permite transferir aplicações a utilizar em equipamento TV/AV Samsung. Graças às aplicações transferidas, os utilizadores podem aceder a uma série de conteúdos como vídeos, música, fotografias, jogos, informações úteis, etc. Posteriormente, estarão disponíveis mais aplicações. Samsung Apps Novidades Vídeo

Jogos Estilo de Vida Informação Outros A minha página Ajuda Ini.sess

✎✎Utilização dos botões coloridos com o

Estão disponíveis as seguintes categorias: yy Novidades: apresenta as aplicações recentemente registadas. yy Video: apresenta vários suportes de vídeo como filmes, programas de televisão e vídeos de curta duração. yy Desporto: apresenta vários suportes de desporto como informações, imagens e vídeos de curta duração relativos a jogos. yy Jogos: apresenta vários jogos como sudoku e xadrez. yy Estilo de Vida: inclui vários serviços relacionados com o estilo de vida como música, ferramentas de gestão de fotografias pessoais e redes sociais tais como o Facebook e o Twitter. yy Informação: inclui vários serviços de informações como notícias, acções e meteorologia. yy Outros: inclui outros serviços variados. yy A Minha Página: A Minha Página oferece informações sobre aplicações já instaladas no televisor, como informações detalhadas, conteúdos de transferências, etc. Permite eliminar ou bloquear as aplicações. yy Ajuda: se tiver dúvidas relativamente ao Internet@TV, consulte primeiro esta secção.

Vermelho (Ini.sess): para iniciar sessão no serviço de Internet.

Verde (Vista de Miniatura): para alterar o modo de visualização.

Azul (Ordenar por): para ordenar as aplicações por Incluído, Mais transfer., Mais recentes ou Nome.

xx R Regressar: volta ao menu anterior.

Mensag. / Ligado / Desligado

¦¦ O AllShare O AllShare estabelece a ligação com o seu televisor, telemóveis e outros dispositivos que sejam compatíveis através de uma rede. No televisor, pode ver as chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis. Além disso, pode reproduzir conteúdos multimédia, incluindo vídeos, fotografias e música, gravados nos seus telemóveis ou noutros dispositivos (como o PC) controlando-os no televisor através da rede. Além disso, pode utilizar o televisor como monitor para o telemóvel quando navegar numa página Web.

✎✎Para obter mais informações, visite o site “www.

samsung.com” ou contacte o centro de atendimento Samsung. Pode ser necessário instalar software adicional nos dispositivos móveis. Para obter mais informações, consulte os respectivos manuais do utilizador.

¦¦ Configurar o AllShare

Mostra uma lista de telemóveis ou dispositivos ligados que tenham sido configurados com este televisor para utilizar a função Mensag., Suporte ou ScreenShare.

✎✎A função Suporte está disponível em todos os dispositivos móveis que suportem AllShare.

■■ Permit. / Recus.: autoriza/bloqueia o telemóvel. ■■ Eliminar: elimina o telemóvel da lista.

✎✎ Esta função só elimina o nome do telemóvel da lista. Se ligar o dispositivo móvel eliminado ou se este tentar estabelecer uma ligação com o televisor, pode aparecer novamente na lista.

04 Funcionalidades avançadas

Utilização da função Mensag. Com esta função, pode ver as chamadas recebidas, mensagens SMS e os compromissos definidos no telemóvel através da janela de alarme enquanto vê televisão.

xx Para desactivar a janela de alarme, defina Mensag. para Desligado em Configurar de AllShare.

xx Se seleccionar OK, ou se OK não for seleccionado

após a mensagem ter aparecido três vezes, esta é eliminada. A mensagem não é eliminada do telemóvel.

■■ Mensag. (Ligado / Desligado): activa ou desactiva a função de mensagens (para chamadas recebidas, mensagens SMS e compromissos definidos nos seus telemóveis).

xx A janela de alarme pode ser apresentada enquanto

■■ Suporte (Ligado / Desligado): activa ou desactiva a função de suporte. Se a função de suporte estiver activada, reproduz vídeos, fotografias e música a partir de um telemóvel ou de outro dispositivo que suporte o AllShare.

xx Quando for apresentada uma mensagem de um

■■ ScreenShare (Ligado / Desligado): activa ou desactiva a função ScreenShare, que permite utilizar o telemóvel como telecomando. ■■ Nome de TV: define o nome do televisor para que este seja mais fácil de localizar num dispositivo móvel.

✎✎ Se seleccionar Ent. Utiliz., pode escrever no

televisor utilizando o OSK (On Screen Keyboard).

utiliza algumas aplicações, como Media Play, etc. Para ver o conteúdo de uma mensagem, mude para o modo de visualização TV. telemóvel desconhecido, seleccione o telemóvel no menu de mensagens em AllShare e seleccione Recus. para bloquear o telemóvel.

Visualização da mensagem Se receber uma nova mensagem SMS enquanto vê televisão, aparece a janela de alarme. Se clicar no botão OK, o conteúdo da mensagem é apresentado. Pode configurar as definições de visualização para mensagens SMS nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

✎✎ Alguns tipos de caracteres podem aparecer em

2010-03-05 오후 8:26:32

Funcionalidades avançadas Alarme de chamada recebida

Utilização da função ScreenShare

Se receber uma chamada enquanto vê televisão, aparece a janela de alarme.

O Screenshare apresenta a mesma página Web que é fornecida no telemóvel. Se utilizar o ScreenShare, pode abrir os vários conteúdos guardados num telemóvel. Por exemplo, a imagem à direita apresenta uma página de acesso a conteúdos de um telemóvel. Pode ler os vários ficheiros do telemóvel e ver a agenda e o calendário no televisor. Além disso, graças à agenda, pode fazer uma chamada para outra pessoa ou enviar uma mensagem SMS.

Alarme de compromisso Enquanto vê televisão, a janela de alarme aparece e apresenta o evento registado. Pode configurar as definições de visualização para conteúdos de compromissos nos seus telemóveis. Para obter mais informações sobre os procedimentos, consulte o manual do telemóvel.

✎✎ Alguns caracteres especiais podem aparecer em branco ou corrompidos.

xx Nos telemóveis Samsung, primeiro tem de instalar o ScreenShare e executar a aplicação de suporte; depois, já pode utilizar a função ScreenShare.

xx Os botões disponíveis no telecomando podem variar

Utilização da função Suporte Aparece uma janela de alarme a informar o utilizador de que os conteúdos multimédia (vídeos, fotografias, música) enviados de um telemóvel serão apresentados no televisor. Os conteúdos são reproduzidos automaticamente 3 segundos após a janela de alarme aparecer. Se carregar no botão RETURN ou EXIT quando a janela de alarme aparece, os conteúdos multimédia não são reproduzidos.

xx Doc Viewer permite ler ficheiros em formato doc, mas não modificá-los.

xx O ecrã apresentado pode variar consoante o dispositivo ligado.

xx Quando executar a função de suporte pela primeira

vez, aparece a janela de contexto de aviso. Carregue no botão ENTERE para seleccionar Permit., depois, pode utilizar a função de multimédia no dispositivo.

"Dispositivo Desc. 0" está a pedir a permissão da reprodução do ficheiro multimédia. Se pretender permitir a reprodução do ficheiro multimédia no seu dispositivo, prima "Permit.", caso contrário, prima "Recus.". Também pode alterar a definição (ou redefinição) desta funcionalidade em "AllShare Configurar". Aviso: Note que, se o dispositivo estiver ligado a uma rede não segura ou desconhecida, poderão ser reproduzidos conteúdos inapropriados ou não desejados. Se não estiver certo em relação à identidade da rede ou adequação do conteúdo, recomendamos vivamente que não "Permit." a reprodução do pedido.

xx Para desactivar a transmissão de conteúdos multimédia do telemóvel, defina Suporte para Desligado na configuração AllShare .

Utilizar o telemóvel da Samsung para controlar o televisor com facilidade Antes de utilizar esta funcionalidade, tem de se ligar a um telemóvel Samsung que suporte as funções ScreenShare. Quando operar o televisor com o telemóvel, apenas os botões POWER, Y, P</> e MUTE são suportados.

✎✎Mesmo que mantenha premido um botão de controlo

(canal ou volume) no telemóvel, o valor apenas sobe ou desce uma unidade.

xx Os conteúdos podem não ser reproduzidos no televisor consoante a sua resolução e formato.

xx Os botões ENTERE e ◄ / ► podem não funcionar consoante o tipo de conteúdo multimédia.

xx Se utilizar o dispositivo móvel, pode controlar

a reprodução de multimédia. Para obter mais informações, consulte o manual do utilizador de cada dispositivo.

xx Se pretender reproduzir conteúdos multimédia do

seu PC, seleccione o ícone do PC no ecrã principal do AllShare. Em seguida, o menu Media Play do televisor muda automaticamente. Para obter mais informações, consulte “Media Play” (p. 32).

2010-03-05 오후 8:26:32

Outras informações A página de índice do serviço de teletexto fornece informações sobre como utilizar o serviço. Para apresentar as informações do teletexto correctamente, a recepção dos canais deve ser estável. Caso contrário, podem faltar informações ou podem não aparecer algumas páginas.

✎✎Pode mudar as páginas do teletexto com os botões numéricos do telecomando. 1 / (activar teletexto/ sobrepor): activa o modo de teletexto para o canal actual. Carregue duas vezes neste botão para sobrepor o ecrã de transmissão actual ao ecrã de teletexto. 2 8 (memorizar): memoriza as páginas de teletexto. 3 4 (tamanho): apresenta o teletexto na metade superior do ecrã com o dobro do tamanho. Para mover o texto para a metade inferior do ecrã, carregue novamente. Para ver o ecrã normal, carregue novamente. 4 9 (espera): mantém o visor na página actual, no caso de existirem várias páginas secundárias que se seguem automaticamente. Para anular a acção, carregue novamente. 5 Botões coloridos (vermelho, verde, amarelo, azul): se uma estação emissora utilizar o sistema FASTEXT, os diferentes tópicos apresentados numa página de teletexto aparecem codificados com cores. Para os seleccionar, carregue nos botões coloridos. Carregue na cor que corresponde ao tópico que escolheu. Aparece uma nova página codificada com cores. Pode seleccionar os itens aí presentes da mesma forma. Para visualizar a página anterior ou a página seguinte, carregue no botão colorido correspondente. 6 0 (modo): selecciona o modo de teletexto (LIST / FLOF). Se carregar neste botão no modo LIST, muda para o modo de memorização de lista. No modo de memorização de lista, pode guardar uma página de teletexto numa lista utilizando o botão 8(memorizar). 7 1 (página secundária): apresenta a página secundária disponível.

2 (página acima): apresenta a página de teletexto seguinte. 3 (página para baixo): apresenta a página de teletexto anterior. 6 (índice): apresenta a página de índice (conteúdos) a qualquer momento, enquanto está a visualizar o teletexto. 5 (mostrar): apresenta o texto oculto (respostas a jogos de perguntas e respostas, por exemplo). Para ver o ecrã normal, carregue novamente neste botão. 7 (cancelar): sai do ecrã de teletexto e passa para a emissão actual.

Índice Número da página seleccionada. Nome da estação emissora. Número da página actual ou indicações da procura. Data e hora. Texto. Informações sobre o estado. Informações FASTEXT.

BN68-02840A-00L06-Book.indb 49

05 Outras informações

Outras informações Montagem dos cabos Tipo de base Envolva os cabos com a braçadeira de cabos, para que estes não sejam visíveis através da base transparente.

Tipo de montagem na parede

✎✎Não puxe demasiado pelos cabos, quando os organizar. Se o fizer, pode danificar os terminais de ligação do produto.

2010-03-05 오후 8:26:36

05 Outras informações

Instalação do suporte de montagem na parede Montagem da tampa Quando instalar o televisor numa parede, fixe a tampa conforme indicado.

Colocar o cabo de alimentação Quando instalar o televisor numa parede, fixe o cabo de alimentação, tal como ilustrado.

1. Retire o parafuso ilustrado na primeira imagem acima. 2. Coloque o clip no cabo de alimentação. 3. Fixe o clip do cabo de alimentação ao televisor, utilizando o parafuso removido, conforme indicado. A preparar antes de instalar o suporte de montagem na parede Caso A. Instalar o Suporte de montagem na parede da Samsung

Caso B. Instalar o suporte de montagem na parede de outra empresa

Para instalar um suporte de montagem na parede, utilize o Anel de suporte 1. Instalação do kit de montagem na parede O kit de montagem na parede (vendido separadamente) permite montar o televisor na parede. Para obter mais informações sobre este tipo de montagem, consulte as instruções fornecidas com os acessórios de montagem na parede. A instalação do suporte para montagem na parede tem de ser feita por um técnico. Se a instalação do televisor for feita pelo cliente, a Samsung Electronics não se responsabiliza por quaisquer danos no produto nem por ferimentos sofridos pelo cliente ou por outras pessoas.

Outras informações Especificações do kit de montagem na parede (VESA)

O kit de montagem na parede não é fornecido, mas sim vendido em separado. Instale o suporte de montagem na parede numa parede sólida perpendicular ao chão. Se montar noutros materiais, contacte o revendedor mais próximo. Se efectuar a instalação no tecto ou numa parede inclinada, o aparelho pode cair e provocar lesões graves.

xx As dimensões padrão para kits de montagem na parede são apresentadas na tabela abaixo. xx Quando adquirir o nosso kit de montagem na parede, são fornecidos um manual de instalação detalhado e todas as peças necessárias para a montagem.

xx Não utilize parafusos que não respeitem as especificações VESA para parafusos padrão. xx Não utilize parafusos com dimensões superiores à dimensão padrão ou que não respeitem as especificações VESA para parafusos padrão. Os parafusos demasiado compridos podem danificar o interior do televisor.

xx No que se refere aos suportes de montagem na parede que não respeitem as especificações VESA para parafusos padrão, o comprimento dos parafusos pode variar consoante as especificações dos suportes de montagem na parede.

xx Não aperte de mais os parafusos, pois pode danificar o produto ou fazer com que caia e provocar ferimentos em alguém. A Samsung não se responsabiliza por este tipo de acidentes.

xx A Samsung não se responsabiliza por danos no produto ou ferimentos, no caso de ser utilizado um suporte de

montagem na parede que não seja VESA ou de um tipo não especificado, ou se o consumidor não respeitar as instruções de instalação do produto.

xx Não monte o televisor com uma inclinação superior a 15 graus. Família de produtos

Não instale o kit de montagem na parede com o televisor ligado. Pode resultar em ferimentos pessoais devido a choques eléctricos.

O dispositivo de bloqueio Kensington não é fornecido pela Samsung. Trata-se de um dispositivo utilizado para fixar fisicamente o sistema quando utilizado num local público. O aspecto e o método de bloqueio podem ser diferentes da ilustração, consoante o fabricante. Consulte o manual fornecido com o dispositivo de bloqueio Kensington para saber como utilizá-lo correctamente.

✎✎Localize o ícone “K” na parte de trás do televisor. Existe uma ranhura

Kensington ao lado do ícone “K”. 1. Introduza o dispositivo de bloqueio na ranhura Kensington 1 do televisor LED e rode-o tal como mostra a imagem 2.

05 Outras informações

Dispositivo anti-roubo Kensington

2. Ligue o cabo do dispositivo de bloqueio Kensington 3. 3. Fixe o dispositivo de bloqueio Kensington a uma secretária ou a um objecto estacionário pesado. O dispositivo de bloqueio tem de ser adquirido separadamente.

✎✎ ✎✎A localização da ranhura Kensington pode ser diferente consoante o modelo do televisor. Fixação do televisor à parede Cuidado: puxar, empurrar ou subir para cima do televisor pode provocar a queda do mesmo. Em especial, certifique-se de que as crianças não se penduram nem desestabilizam o televisor, o que poderia provocar a queda do mesmo e resultar em acidentes graves ou morte. Siga todas as precauções de segurança fornecidas no folheto de segurança incluído. Para uma maior estabilidade e segurança, instale o dispositivo antiqueda como descrito em seguida.

¦¦ Para evitar a queda do televisor 1. Introduza os parafusos nos grampos e aparafuse-os com firmeza à parede. Verifique se os parafusos foram aparafusados com firmeza à parede.

✎✎ Pode necessitar de material adicional, tal como uma bucha, consoante o tipo de parede.

✎✎ Uma vez que os grampos, parafusos e fios necessários não são fornecidos, adquira-os em separado.

2. Retire os parafusos da parte central traseira do televisor, introduza os parafusos nos grampos e, em seguida, aparafuse os parafusos ao televisor novamente.

✎✎ Os parafusos podem não ser fornecidos com o produto.

Se for esse o caso, adquira os parafusos com as seguintes especificações.

✎✎ Especificações dos parafusos xx De 19 ~ 22 polegadas: M4 xx De 23 ~ 65 polegadas: M8

3. Ligue os grampos fixados ao televisor e os grampos fixados à parede com um fio forte e, em seguida, aperte bem o fio.

xx Instale o televisor perto da parede para que este não caia para trás. xx É mais seguro ligar o fio de modo a que os grampos fixados à parede estejam ao mesmo nível ou abaixo dos grampos fixados ao televisor.

xx Desaperte o fio antes de transportar o televisor. 4. Verifique se todas as ligações estão devidamente presas. Verifique regularmente as ligações para evitar qualquer sinal de gasto ou falha. Se tiver alguma dúvida sobre a segurança das suas ligações, contacte um instalador profissional.

2010-03-05 오후 8:26:39

Outras informações Resolução de Problemas Se tiver alguma dúvida sobre o televisor, consulte primeiro esta lista. Se nenhuma destas sugestões de resolução de problemas se aplicar, visite o site “www.samsung.com” e, em seguida, clique em Assistência ou contacte o centro de atendimento na lista da contracapa deste manual. Problemas

Soluções e explicações

Primeiro, execute o Teste de Imagem e confirme se o televisor está a apresentar a imagem de teste correctamente. (aceda a MENU - Assistência - Auto-diagnóstico - Teste de Imagem) (p. 23) Se a imagem de teste for apresentada correctamente, a imagem de má qualidade pode ser provocada pela fonte ou sinal.

A imagem do televisor não parece ser de tão boa qualidade como na loja.

Se tiver uma caixa de televisão por cabo analógica/set top box, adquira uma set top box digital. Utilize cabos HDMI ou de componente para obter uma qualidade de imagem HD (high definition). Subscritores de cabo/satélite: experimente as estações HD da grelha de canais. Ligação de antena: experimente as estações HD após executar a programação automática. ✎✎ Muitos canais HD são actualizados a partir de conteúdos SD (Standard Definition - Definição padrão). Ajuste a resolução de saída de vídeo da caixa de televisão por cabo/set-top box para 1080i ou 720p. Certifique-se de que está a ver televisão à distância mínima recomendada, com base no tamanho e na definição do sinal.

A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização

Cor errada ou inexistente.

Se estiver a utilizar uma ligação de componente, certifique-se de que os cabos de componente estão ligados às tomadas correctas. Ligações incorrectas ou soltas podem provocar problemas na cor ou o ecrã pode ficar em branco.

A cor ou o brilho são pouco nítidos.

Ajuste as opções de Imagem no menu TV. (aceda ao modo Imagem / Cor / Brilho / Nitidez) (p. 15) Ajuste a opção Poupança Energ. no menu TV. (aceda a MENU - Imagem - Solução Eco Poupança Energ.) (p. 15) Experimente repor a imagem para visualizar as predefinições da imagem. (aceda a MENU - Imagem - Reposição da Imagem) (p. 18)

A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos, como no desporto e filmes de acção. Um nível de sinal baixo ou uma má qualidade pode causar distorção de imagem. Isto não é um problema do televisor.

Aparece uma linha com pontos na extremidade do ecrã.

Se o tamanho da imagem estiver definido para Ajustar ao Ecrã, altere-o para 16:9 (p. 17). Altere a resolução da caixa de televisão por cabo/set top box.

A imagem é apresentada a preto e branco.

Se utilizar uma entrada AV composta, ligue o cabo de vídeo (amarelo) à tomada verde da entrada de componente 1 no televisor.

Quando mudar de canal, a imagem pára, fica distorcida ou com atraso.

Se estiver ligado a uma caixa de televisão por cabo, tente reiniciar esta última. Ligue novamente o cabo de CA e espere até que a caixa de televisão por cabo reinicie. Pode demorar até 20 minutos. Defina a resolução de saída da caixa de televisão por cabo para 1080i ou 720p.

Primeiro, execute o Teste de Som para confirmar se o áudio do televisor está a funcionar correctamente. (aceda a MENU - Assistência - Auto-diagnóstico - Teste de Som) (p. 23) Se o áudio estiver a funcionar correctamente, o problema de som pode ser provocado pela fonte ou sinal.

Não se ouve som ou o som é demasiado baixo mesmo com o volume no máximo.

Verifique o volume do dispositivo externo ligado ao televisor.

A imagem tem uma boa qualidade, mas não é emitido som.

Defina a opção Seleccionar Altifalante para Altifalante da TV no menu do som (p. 19). Se estiver a utilizar um dispositivo externo, certifique-se de que os cabos de áudio estão ligados às tomadas de entrada de áudio correctas do televisor. Se estiver a utilizar um dispositivo externo, verifique a opção de saída de áudio do dispositivo (por exemplo, pode ser necessário alterar a opção de áudio da caixa de televisão por cabo para HDMI se houver um cabo HDMI ligado ao televisor). Se estiver a utilizar um cabo DVI para HDMI, é necessário um cabo de áudio suplementar. Se o televisor tiver uma tomada para auscultadores, certifique-se de que não há nada ligado a essa entrada.

• • • Os altifalantes fazem um ruído estranho.

Verifique as ligações dos cabos. Certifique-se de que não há nenhum cabo de vídeo ligado à entrada de áudio. Em caso de ligações por antena ou cabo, verifique a força do sinal. Um nível de sinal baixo pode causar distorção do som.

Sem imagem, sem vídeo O televisor não liga.

O televisor desliga-se automaticamente.

Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor. Verifique se a tomada de parede está a funcionar devidamente. Experimente carregar no botão POWER do televisor para se certificar de que o problema não é causado pelo telecomando. Se o televisor se ligar, consulte a secção “O telecomando não funciona” abaixo. Certifique-se de que Temporizador está definido para Desligado no menu Configurar (p. 20). Se ligar o PC ao televisor, verifique as definições de alimentação do PC. Certifique-se de que o cabo de alimentação de CA está ligado correctamente à tomada de parede e ao televisor. Quando estiver a ver televisão a partir de uma ligação por antena ou cabo, o televisor desliga-se após 10 ~ 15 minutos, se não for detectado sinal.

BN68-02840A-00L06-Book.indb 54

2010-03-05 오후 8:26:40

Não se vê imagem/vídeo.

Soluções e explicações • • • •

Verifique as ligações dos cabos (retire e ligue novamente todos os cabos do televisor e dispositivos externos). Defina as saídas de vídeo dos dispositivos externos (caixa de televisão por cabo/set top box, DVD, Blu-ray, etc.) para corresponder às ligações de entrada do televisor. Por exemplo, se a saída de um dispositivo externo for HDMI, deve ligá-lo a uma entrada HDMI no televisor. Certifique-se de que os dispositivos estão ligados. Certifique-se de que selecciona a fonte correcta do televisor, carregando no botão SOURCE do telecomando.

Ligação RF (cabo/antena) O televisor não recebe todos os canais.

A imagem está distorcida: erro de macrobloco, bloco pequeno, pontos, pixelização

05 Outras informações

Certifique-se de que o cabo de antena está correctamente ligado. Experimente Plug & Play (Configuração inicial) para adicionar canais disponíveis à lista de canais. Aceda a MENU - Configurar - Plug & Play (Configuração inicial) e aguarde até que todos os canais disponíveis sejam memorizados (p. 7). Verifique se a antena está na posição correcta. A compressão de conteúdos de vídeo pode causar uma distorção na imagem, especialmente nas imagens de movimentos rápidos como no desporto e filmes de acção. Um sinal baixo pode causar distorção de imagem. Isto não é um problema do televisor.

Ligação ao PC Aparece a mensagem “Função Não Suportada".

Defina a resolução de saída do PC e a frequência para que corresponda às resoluções suportadas pelo televisor (p. 24).

“PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.

Isto é normal; “PC” é sempre apresentado na lista de fontes, mesmo que não haja um PC ligado.

O vídeo tem uma boa qualidade, mas não é emitido áudio.

Se estiver a utilizar uma ligação HDMI, verifique a definição da saída de áudio no seu PC.

É necessária uma chave anticópia USB sem fios da Samsung para utilizar uma rede sem fios. Certifique-se de que a ligação de rede está definida para Sem fios (p. 27). Certifique-se de que o televisor pode ser ligado a um router IP sem fios.

A função de gravação não funciona.

Certifique-se de que existe um dispositivo USB ligado. Certifique-se de que o canal é um canal digital gravável. Se o sinal for fraco ou inexistente, a função de gravação é automaticamente desactivada. Se não houver espaço livre na memória do dispositivo USB, o televisor não grava. Certifique-se de que não é este o caso.

A função Timeshift não funciona.

Certifique-se de que existe um dispositivo USB ligado. Os canais de rádio e as transmissões analógicas não são suportados. Os canais de transmissão de dados não são suportados. Se o sinal for fraco ou inexistente, a função Timeshift é automaticamente desactivada. Se não houver espaço livre na memória do dispositivo USB, a função Timeshift não pode ser realizada. Certifique-se de que não é este o caso.

Aparece uma mensagem a indicar uma falha num teste de desempenho e as funções de gravação e Timeshift não funcionam.

Estes problemas podem ocorrer quando se utiliza um dispositivo USB de baixa capacidade que não suporta gravação. Recomendamos a utilização do USB HDD.

Falha em gravação planeada.

Ligação de rede (consoante os modelos) A ligação da rede sem fios falhou.

Gravação / Timeshift

• • • Há vários dispositivos de gravação ligados mas o televisor parou de gravar.

Uma gravação planeada está desactivada para determinadas operações (formatação, teste de desempenho, verificação de erros, eliminação) que permitem aceder ao sistema de ficheiros de um dispositivo USB. Se não houver nenhum dispositivo USB ligado, o televisor não grava, nem mesmo quando chegar a hora planeada para gravação. Se não houver espaço livre na memória do dispositivo USB, o televisor não grava. Certifique-se de que não é este o caso. Se gravar um canal que tem Bloqueio para Crianças, a janela de introdução do PIN aparece quando tentar reproduzir a gravação. Se houver vários dispositivos de gravação ligados e o dispositivo definido como Dispos. Gravação Predef. não tiver espaço livre na memória, a função de gravação é desactivada. Tente gravar novamente. O dispositivo que tiver mais espaço livre na memória é automaticamente definido como Dispos. Gravação Predef. e o televisor começa a gravar.

2010-03-05 오후 8:26:40

Outras informações Problemas

Soluções e explicações

Outros A imagem não é apresentada no modo de ecrã inteiro.

Os canais HD apresentam barras pretas em ambos os lados do ecrã sempre que forem exibidos conteúdos SD (4:3) actualizados. Aparecem barras pretas na parte superior e inferior dos filmes que tenham um formato diferente do do seu televisor. Ajuste as opções de tamanho da imagem no dispositivo externo ou no televisor para o modo de ecrã inteiro.

O telecomando não funciona.

Substitua as pilhas do telecomando com os pólos (+/–) na direcção correcta. Limpe a janela de transmissão do sensor do telecomando. Experimente apontar o telecomando directamente para o televisor a uma distância de 1,5 a 1,8 m.

O telecomando da caixa de televisão por cabo/set top box não liga nem desliga o televisor, nem regula o volume.

Programe o telecomando da caixa de televisão por cabo/set top box para funcionar com o televisor. Consulte o manual do utilizador da caixa de televisão por cabo/set top box para identificar o código do televisor SAMSUNG.

Aparece a mensagem “Função Não Suportada".

Verifique a resolução suportada pelo televisor e ajuste a resolução de saída do dispositivo externo em conformidade. Consulte as definições de resolução na página 23 deste manual.

O televisor exala um cheiro a plástico.

Este cheiro é normal e dissipa-se com o passar do tempo.

A opção Informações do Sinal do televisor não está disponível no menu do teste de auto-diagnóstico.

Esta função só está disponível para canais digitais com uma ligação de antena/RF/coaxial (p. 23).

O televisor está inclinado.

Remova a base do suporte do televisor e monte-a novamente.

Há dificuldades na montagem da base do suporte.

Certifique-se de que o televisor se encontra sobre uma superfície plana. Se não conseguir retirar os parafusos do televisor, utilize uma chave de parafusos magnetizada.

O menu do canal aparece esbatido. (indisponível)

O menu Canal só está disponível quando seleccionar a fonte de TV.

Perde as suas definições após 30 minutos ou sempre que o televisor for desligado.

Se o televisor estiver no modo Demons. Loja, as predefinições de áudio e de imagem são repostas a cada 30 minutos. Altere as definições do modo Demons. Loja para o modo Util. Domés. no procedimento Plug & Play (Configuração inicial). Carregue no botão SOURCE para seleccionar o modo TV e aceda a MENU → Configurar → Plug & Play (Configuração inicial) → ENTERE (p. 7).

Verifica-se uma perda intermitente de áudio ou de vídeo.

Verifique as ligações dos cabos e ligue-os novamente. A perda de áudio ou de vídeo pode ser provocada pela utilização de cabos excessivamente rígidos ou grossos. Certifique-se de que os cabos são suficientemente flexíveis para uma utilização a longo prazo. Caso pretenda montar o televisor na parede, recomenda-se a utilização de cabos com conectores de 90 graus.

São visíveis pequenas partículas se olhar de perto para a extremidade da moldura do televisor.

Isso faz parte do design do produto e não constitui um defeito.

O menu PIP não está disponível.

PIP só está disponível quando utilizar uma fonte de HDMI, PC ou componentes (p. 22).

Aparece a mensagem “Sinal Codificado” ou “Sinal Fraco/Sem Sinal”.

Se estiver a utilizar um CAM CARD (CI/CI+), certifique-se de que este se encontra colocado na ranhura da interface comum. Se o problema persistir, puxe o CAM CARD para fora do televisor e introduza-o novamente na ranhura.

• Após ter desligado o televisor há 45 minutos, este voltou a ligar-se.

Isto é normal. O televisor utiliza a função OTA (Over The Aerial) para actualizar o firmware transferido enquanto vê televisão.

Pode ocorrer uma reacção entre as borrachas existentes na base do suporte e o acabamento da superfície de algumas mobílias.

Para evitar esta situação, utilize almofadas de feltro nas superfícies do televisor que estejam em contacto directo com a mobília.

✎✎Este LED TFT utiliza um painel composto por pixels secundários que requerem tecnologia sofisticada para serem reproduzidos. No entanto, podem existir alguns pixels brilhantes ou escuros no ecrã. Estes pixels não afectam o desempenho do produto.

TheaterSound, SRS and the symbol are trademarks of SRS Labs, Inc. TheaterSound technology is incorporated under licence form SRS Lab, Inc.

Fabricado sob licença da Dolby Laboratories. Dolby e o símbolo de duplo D são marcas comerciais da Dolby Laboratories.

05 Outras informações

Outras informações Especificações Painel nativo

Considerações ambientais Temperatura de funcionamento Humidade de funcionamento Temperatura de armazenamento Humidade de armazenamento Sistema de televisão Sistema de cores/vídeo

10°C a 40°C (50°F to 104°F) 10% a 80%, sem condensação -20°C a 45°C (-4°F a 113°F) 5% a 95%, sem condensação Analógico: B/G, D/K, L, I (dependendo da selecção do país) Digital: DVB-T/DVB-C Analógico: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60 Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Sistema de som HDMI IN 1 ~ 4

BG. OK NICAM. MPEGl Vídeo: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i Áudio: 2 canais Linear PCM 32/44,1/48 kHz, 16/20/24 bits. Entrada de áudio analógico (apenas HDMI IN1) Entrada de PC (apenas HDMI IN1)

Base rotativa (Esquerda / direita)

Tamanho do ecrã (Diagonal)

Dimensões (LxPxA) Caixa Com base

Tamanho do ecrã (Diagonal)

Peso Sem base Com base

Dimensões (LxPxA) Caixa Com base Peso Sem base Com base

Tamanho do ecrã (Diagonal)

Som (Saída) Dimensões (LxPxA) Caixa Com base

Tamanho do ecrã (Diagonal)

Peso Sem base Com base

Som (Saída) Dimensões (LxPxA) Caixa Com base Peso Sem base Com base

05 Outras informações

✎✎O design e as especificações estão sujeitos a alterações sem aviso prévio. ✎✎Para obter informações sobre a fonte de alimentação e saber mais sobre o consumo de energia, consulte a etiqueta colada ao produto.

2010-03-05 오후 8:26:42

Outras informações Índice remissivo

A G Actualização do Software Ajuste automático AllShare Alterar PIN Altifalante da TV Altifalante Exter. Amplificar Antena Anynet+ Apresentação Diapositivos Auscultadores Auto-diagnóstico

23 18 47 21 19 19 18 13 41 38 9 23

B Balanço E/D Bloquear Botão ON/OFF Braçadeira de cabos Brilho

I Idioma Indicador de corrente Informações do Sinal

L Legenda 21 Licença 57 Ligação a um dispositivo de áudio 9 Ligação a um PC 24 Ligação de rede 25 Lista de Fontes 10

M C C. quentes Componente Configurar Rede Contraste Dinâmico

O-P Edição de canais Editar Nome EPG (Electronic Programme Guide) Equalizador Equilíb. Branco Espaço de instalação Especificações

F Ferramentas Formatos de vídeo Fotografias Frequência

Gestor de Canais Gravação Guia actual e seguinte

Os Meus Canais Percorrer Pilhas PIP (Picture in Picture) Plug & Play Poupança Energ.

Selec. Todos Seleccionar Altifalante Sensor Eco Símbolo Sintonia fina Sistema home theatre Só Modo RGB

14 19 15 3 15 9, 41 16

T Tamaho Imagem Tampa Telecomando Temporizador Temporizador Título Tom de Pele Tonalidade Tonalidade de Preto Transparên. Menu

17, 40 51 6 20 20 38 16 17 16 22

U Unidade USB 23, 32 Utilização da função Vis. Canal 11 Utilização da função Vista Programada 12 Utilização de canais favoritos 13

R Receptor Relógio Resolução de Problemas Resolução ideal Rodar
