Tipo de produto	Televisor LED 4K UHD
Marca	LG
Modelo	40UH630V
Tamanho da tela	40 polegadas (101,6 cm) na diagonal
Resolução	3840 x 2160 pixels (4K UHD)
Retroiluminação	LED
Dimensões sem suporte (L x A x P)	Aproximadamente 90,6 x 52,3 x 8,0 cm
Peso sem suporte	Aproximadamente 9,5 kg
Alimentação	Adaptador de alimentação: entrada 100-240 V ~ 50/60 Hz, saída 19 V CC 2,53 A
Conectividade	HDMI (x2), USB (x1), entrada RF, saída óptica, CI+
Funções inteligentes	Smart TV (VOD), compatível com Wi-Fi integrado
Formatos de áudio suportados	Dolby Digital, DTS, PCM
Padrões de TV	DVB-T/T2, DVB-C, DVB-S/S2, PAL/SECAM
Manutenção e limpeza	Desconectar, limpar com pano macio e seco; evitar produtos químicos
Segurança	Instalação a mais de 10 cm da parede; não expor à água; usar parafusos VESA adequados
Peças de reposição e reparabilidade	Peças oficiais disponíveis através do serviço autorizado LG
Temperatura de operação	0 °C a 40 °C
Umidade de operação	Menos de 80 %

Perguntas frequentes - 40UH630V LG

O que fazer se o controle remoto não funcionar?

Verifique se nada obstrui o sensor do controle remoto na televisão, substitua as pilhas (tipo AAA 1,5 V) respeitando as polaridades (+/-) e certifique-se de estar ao alcance.

A tela permanece preta e nenhum som é emitido, o que fazer?

Verifique se o cabo de alimentação está bem conectado a uma tomada funcional. Ligue a televisão com o controle remoto ou o botão lateral. Teste a tomada com outro aparelho.

A televisão desliga sozinha após alguns minutos, por quê?

Isso pode vir das configurações de temporizador: desative as opções 'Temporizador de espera' e 'Desligamento automático' nas configurações. Verifique também se o sinal de entrada está presente; na ausência de sinal, a TV desliga após 15 minutos.

Como conectar um console de jogos ou um leitor de Blu-ray?

Use um cabo HDMI de alta velocidade (≤ 3 m) e conecte-o a uma das portas HDMI da televisão. Em seguida, selecione a fonte correspondente através do botão SOURCE do controle remoto.

Posso fixar esta televisão na parede?

Sim, com um suporte de parede VESA (padrão 200x200 mm para este modelo). Use parafusos M6 (4 parafusos) e um suporte de parede certificado pela LG ou compatível. Siga as instruções de segurança: distância mínima de 10 cm da parede para ventilação.

Como limpar a tela sem danificá-la?

Desconecte primeiro a televisão. Limpe delicadamente a tela com um pano macio e seco (microfibra). Nunca use água, produtos de limpeza químicos (álcool, benzeno) ou panos ásperos.

O que significa a mensagem 'Sem sinal' na tela?

Isso indica que a televisão não está recebendo sinal da fonte selecionada. Verifique se o cabo HDMI ou a antena está corretamente conectado(a) e se o aparelho fonte está ligado. Reinicie o PC ou mude a fonte.

Como usar a função Smart TV?

Pressione a tecla HOME do controle remoto para acessar o menu de aplicativos. Este modelo é projetado principalmente para vídeo sob demanda (VOD). Observe que o navegador de Internet não é suportado.

As pilhas do controle remoto são fornecidas?

Sim, pilhas AAA são geralmente incluídas na embalagem. Se não for o caso, use duas pilhas novas tipo AAA 1,5 V respeitando a polaridade indicada no compartimento.

Onde posso baixar o manual de instruções completo?

O manual PDF completo está disponível gratuitamente no site notice-facile.com ou no site oficial da LG (www.lg.com). Você também pode solicitar uma tradução por e-mail no notice-facile.com.

MANUAL DE UTILIZADOR 40UH630V LG

Cóme fazer la TV a una pared

Seguraçae Referência

LED TV*

• A TV LG LED aplicá luzes deundy LED ao ecran LCD.

Leia este manual com atençao antes de'utilizar o dispositovo e guarde-o para futura referencia.

www/lg.com

Instruções de segurarca

Não coloque a TV nem o controlo remoto nos seguients ambientes:

• Um local exposto à luz directa do sol
• Um local com humididade elevada, como p. ex. uma casa de banho
• Próxico de fontes de calor como p. ex. fornos e outros aparelhos que emitam calor
• Próxico de balçoes de cozinha ou humidificadores, onde possam fácilmente ficar expostos a vapor ou oleo
• Uma area exposta à chuva ou ao vento
• Próxico de recipientes com agua, como p. ex. jarras

Casotrário,isto poderavocuarumincéndio,choqueeléctrico, avariaoudeformaçõesnoproduto.

PORTUGUES

Não colque o produits onde possa ficar exposto ao pó. Isto pode provocar perigo de incência.

A tomada de parede é o dispositoivo de desconexão. A tomada tem de estar sempre operacional e disponível.

Não toque na tomada com as mões molhadas. Além disso, se o pinto do cabo estiver húmido ou coberto com poira, seque a tomada por completeness ou limpe a poira. Pode sofrer um choque eletrico devido ao excesso de humidade.

Certifique-se de que liga o cabo de alimentacao a corrente de terra. (Excepto dispositivo que nao esteyam ligados a terra.) Pode sofrer um CHOque eletrico ou ferimentos.

Fixe totalmente o cabo de alimentacao. Se o cabo de alimentacao nao ficar totalmente fixo, isto podera provocar um incendio.

Certifique-se de que o cabo de alimentação não entra em contacto com objectos quentes, como p. ex. um aquecedor. Isto poderá provocar um incério ou risco de什麽 eletrico.

Não coloque um objecto pesado ou o Aloneiro produits em cima de cabos de alimentação. Caso contrário, poderá provocar um incêndio ou um何时que eletrico.

Dobre o cabo da antenna dentro e fora do edificio para fazer a entrada da chuva. Isto poderá resultar em danos provocados pela água dentro do produits e pode provocar um quando eleétrico.

Ao montar uma TV na parede, não a instale pendurando cabos de alimentação ou de sinal na parte de trás da TV. Isto poderá provoc um incério ou um CHOque électrique.

Não ligue demasiados aparelhos electricos num únicos bloco de tomadas electricas. Caso contrário, isto poderá provoc um incério devo ao sobraquecimento.

Não deixe cair o produto nem deixe que este caia acidentalmente ao ligar aparemhos externos. Caso contrário, poderá provocar ferimentos ou danos do produto.

Mantenha o material dissecador da embalagem ou apelícula de vinil fora do alcance das crianças. O material dissecador é nocivo se for ingerido. Em caso de ingestão acidental, deve-se forcar o paciente a vomitar e, de seguida, dirigir-se ao hospital mais proximo. Além disso, apelícula de vinil pode provocar asfixia. Mantenha-a fora do alcance das crianças.

Nāo deixe os seuis hilfores treparem ou agarrarem-se à TV.
Casotrário, aTV pode cair,provocando ferimentos graves.

Elimine as pilhas usadas com cuidado para evitar que uma criança as ingira. Se uma criança ingrir pilhas usadas, leve-a imeditamente a ummedicalo.

Não insira um conductor (tal como uma vareta metaílica) numa das extremidades do cabo de alimentação se a另一边 extremidade estiver ligada ao terminal de entrada na parede. Não delve muito tocar no cabo de alimentação antes do cigar ao terminal de entrada na parede. Pode fazer umacho eletrico. (Dependendo do modelo)

Não coloque nen guarde substancias inflamáveis perto do produits. Existe um risco de explosão ou incério devo a um manuseamento negíligente das substancias inflamáveis.

Não deixe cair objects métálicos como p. ex. moedas, ganchos de Cableo, varetas ou arames para dentro do produto, nem objects inflamáveis como p. ex. papel ou fósforos. As crijanças tem de prestar uma atençao especial. Existe o perigo de如何去elétrico, incendio ou ferimentos. SeDEXIXAR CAIR UM OBJECTO estranho Dentro do produits, deslque o cabo de alimentação e entre em contacto com o centro de assistência.

Não pulverize água no produto nem o esfregue com uma substança inflamível (diluente ou benzeno). Se o fazer, poderá dar origem a incéndios ouCHOques electrolycicos.

Evite que o produits sofro choques de impacts, a queda de objectos para dentro do produit, nem bata no esra com nada. Pode softer ferimentos ou o produits pode ficar danificado.

Nunca toque"Thisto doxu nna antenna daunte umtroao ou relampagos.Pode sofrefumchoqueelctrico.

Nunca toque na tomada da parede em caso de fuga de gás. Neste caso, deve partir as janelas e garantir uma ventilação suficiente. Uma fazer para dar origem a um incério ou queimaduras.

Não desmontar, reparar ou modifier o produto sem ajuda de um especialista. Se o fazer, poder dar origem a incêndios ou Choques electrolycicos. Contacte o centro de assistência para qualquer verificação, calibração ou reparação.

Se ocorrre uma das seguintes situacoes,DSLique o produits imeditamente da tomada e entre em contacto com o seu service de assistencia local.

• 0 produits sofre um besoin de impacto
• O produto ficou danificado
• Objectos estranhos entraram no produits
• O produit deita fumo ou tem um cheiro estranholsto poder的概率ocar um incendio ou um choque eletrico.

Se não utilizes o produits durante um longo periodo de tempo, desligue a ficha da tomada. A Accumulação de pó pode provocar um incério ou a deterioração doisolamento pode provocar fugas electrolyicas,choques electrolycros ou incéndios.

O aparelho não delve ser exposto a gotas ou salpicos e não devem ser colocados objectos com liquidos, tal como vasos, em cima do aparelho.

Não instale o produto numa parede, caso corra o risco de ficar exposto a oleo, fumo ou vapores com gordura. Isto poderá danIFICAR o produits e provocar a respeciva queda.

Seunaragua ou qualqueroutra substanciaestranha no produits (transformadorCA, cabo de alimentacion, TV),desligue o cabo de alimentacion ocontacte de imediato o centro de assistencia.Caso contrario,poderavocuar un incendio ou um choque eléctrico.

Utilize apenas transformadores CA e cabos de alimentação autorizados e aprovados pela LG Electronics. Caso contrário, isto poderá provoc um incério,你怎么e elétrico,avaria ou deformações no produits.

Nunca desmonte o transformador CA nem o cabo de alimentacao. Isto podera provoc um incendidio ou um choque eletrico.

Tenha cuidado ao manusear o adaptor, de forma a prevenir choques externos no mesmo. UmCHOque externo pode danificar o adaptor.

Certifique-se de que o cabo de alimentacao está corretamente ligado a tomada de alimentacao da TV. (Dependendo do modelo)

ATENÇAO

Instale o produit num local que não estája exposto a ondas de rádio.

Deve garantir uma distança satisfatória entre uma antenna exterior e as linhas electricas para fazer que a antenna toque nestas, mesmo se cair. Isto pode provocar umacho electrico.

Não instale o produto em locais como p. ex. prateleiras instáveis ou superficies inclinadas. Deve evitar también locais sujeitos a vibração ou sem suporte sufiente. Caso contrário, o produto pode cair ou virar-se, provocando ferimentos ou danos no produits.

Se instalar a TV numa base, pode ter de tomar medidas para evitar que o produits se vire. Caso contrario, o produits pode cair, provocando ferimentos graves.

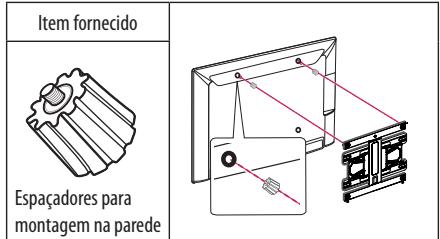

Se quiser montar o produto numa parede, monte a interface de montagem VESA padrão (peças.optionais) na parte deTRS do produits. Se instalar a TV com o suporte de montagem da parede (peças.optionais), deve fixa-lo cuidadosamente de modo a não cair.

Deve utilizes exclusivamente acessos /fixações especializados pelo fabricante.

Consulte um专业技术 especializzato para instalar a antenna. Isto poderivar un incendio ou risco de如何去 electrico.

Recomendamos manter uma distência minima equivalente a 2-7x ao tamanho diagonal do eça para ver TV. Se vir TV durante longos periodos de tempo, a sua visão pode ficar desfocada.

Utilize apenas os problemas de pilhas especificadas. Pode provocar danos no controlo remoto.

Não misture pilhas novas com usadas. Pode provocar sobreaquecimiento e fuga nas baterias.

As pilhas nao devem ser expostas a um calor excessivo. Mantenha-as longe da luz solar directa, hareiras e aqueductores eletricos.

Nāo coloque pilhas não recarregáveis no carregarod.

Certifique--se de que não existem objects entre o controlo remoto e o respectivo sensor.

O sinal do controlo remoto pode sofre perturbações devido à luz do sol ou outras fontes de luz fortes. Neste caso, escurça a divisão.

Ao ligar dispositivos externos, como p. ex. consolas de jogos de video, certifique-se de que os cabos de ligação tem comprimento sufiente. Caso contrário, o produto pode cair, provocando ferimentos ou danos no produits.

Não ligue/desligue o produit retirando/colonizing a ficha da tomada. (Não utilize a ficha électrique como interruptor.) Isto poderá provocar danos mecânicos ou choques electricos.

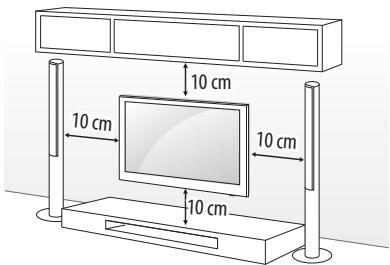

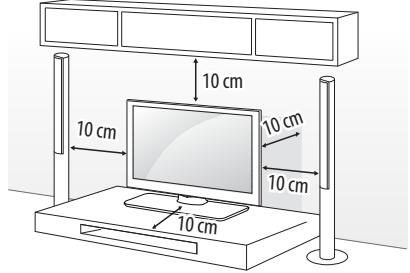

Siga as següntes instruções de instalação para fazer o sobraqueamento do produits.

• A distança entre o produit e a parede deve ser superior a 10cm
• Não instale o produit num local sem ventilação (p. ex. numa prateleira ou num armário).
• Não instale o produto em cima de alcatifas ou almofadas.
• Certifique-se de que ventilação não fica obstruira por uma toalha ou uma cortina.

Casoprario,isto poderavprovocarum incendio.

Tenha cuidado para não tocar nas abertas de ventilação quando assistir a televisão durante periodos prolongados, uma vez que estas podem aquecer. Isto não afecta o Functionamento ou o desempenho do produits.

Deve verificar periodically o cabo do seu aparelho. Se parescer estar danificado ou deteriorado, deve desliga-lo, deixar de'utilizar o aparelho e dirigir-se a um technician de assistencia autorizada para o substituir por um cabo identico.

Evite a acumulacao de p0 nos pinos da ficha ou na tomada. Isto pode provoc perigo de incendidio.

Proteja o cabo de alimentacion contra danos fisicos ou mecancios, como ser torcido,做不到o,comprimido,entalado numa porta ou pisado.
Preste atencion a fichas,as tomas elctricas e ao punto em que o cabo sai do aparelho.

Não exerça uma pressão forte sobre o poinel com uma maior ou um objecto afiado, como p. ex. um prego, lápis ou caneta, nem faça riscos.

Evite tocar no eça ou manter os dedos em contacto com o eça durante longos periodos de tempo. Ao fazê-lo pode produzir eles efeitos de distortion temporários no eça.

Quando limpar o produits e respectivos componentes, deslige primeiro a ficha da tomad e limpe-o com um pano suave. Se exerceruma pressao forte, pode riscar ou descolorar o aparelho. Nao pulverize agua nem limpe com um pano molhado. Nunca utilize limpa-vidros, abrilhantadores industriais ou para automoveis, abrasivos ou cera, benzeno, alcool, etc., ou outros materiais que possam danificar o produits e o respectivo paine. Caso contrario, isto podera provocar um incendio,choque eletrico ou danos no produits (deformacao, corrosao ou fracturas).

Se o aparelho estiver ligado à tomada de parede, este não se desiga da fonte de alimentação CA mesmo que deslgue o aparelho atraves do interruptor.

Peque na ficha para desligar o cabo.

Se os fios dentro do cabo de alimentação estiverem desligado, isto poderá provocar um incério.

Ao mudar o produits de site, deve desligar primeiro a alimentacao.
Depois, desligue os cabos de alimentacao, os cabos da antenna e todo os cabos de liaqao.

ATV ou o cabo de alimentacao pode ficar danificados, podendo provoc um risco de incendio ou um chocque eletrico.

Ao desembalar ou mudar o produits de sítio, deve trabalho em Conjunto com outras pessoas porque o produits é pesado. Caso contrário, poderá provocar ferimentos.

Para reparacoes, contacte a assistencia的技术ica qualificada. É necessaria a reparacao se o aparheiro sofreu quaisquer danos, tais como danos no cabo de alimentacao ou na ficha de ligation, em caso de derame de liquidos ou quede objects sobre o aparheiro, se este foi exposto à chuva ou humidade, se não funciona correctamente ou se tiver caido ao chao.

Se verificar que o equipamento está frio, pode ocorrer uma ligeira oscilação quando for ligado. Isto é normal, não há nada de errado com o equipamento.

Este painel é um produit avançado que contentem milhões de pixeis. Poderá ver preocupos pontos pretos e/ou pontos coloridos (vermelhos, azuis ou verde) do tamanho de 1 ppm no painel. Isto não significava que o produits estuja avariado nem afecta o desempenho nem a fiabilitadode produits.

Este fenomeno también pode ocorro em produits de terreiros e não da direito a uma troca ou a um reembolso.

0 painel pode aparecer uma luminosidade ou uma cor分娩ente em funcao da sua posicao de visualizacao (esquerda/direita/cima/baixo).

Este fenomeno delve-se as caracteristicas do painei. Não tem a ver com o desempinho do produits nem significa uma avaria.

A apareção de uma imagem fixa durante um periodo de tempo prolongado pode causar fixação de imagem. Evite a apareção de uma imagem fixa no ecra da TV durante um periodo de tempo prolongado.

Som gerado

Estalidos: os estalidos que pode ouvir ao ver ou desligar a TV são gerados pela contracção termoplástica, resultante da temperatura e da humidade. Este ruido é comum em produits que exijam uma deformação tírmica. Zumbido no circuito eletrico/painel: um circuito de comutatione de alta velocidade, responsavel por fornecer uma grande quantidade de corrente para colocar um produto em funciona, gera um ruido de baixoível. Varia em funcdo produit.

O som que é gerado não afecta o desempenho nem a fiabilitadade do produits.

Não utilize aparhos electrolycos de alta tensione junto a TV (p. ex., um mata-mocas electrolyico). Isto poderá provocar avarias no produits.

Preparacao

NOTA

• Se a TV for ligada pela primaira vez antes o envio da fibricula, a responsiva inicialização pode demorar algumas minutos. (Dependendo do Modelo)
• A imagem indicada pode diferir da sua TV.
• A OSD (On Screen Display - Visualização no écra) da sua TV pode ser um pouco diferente da apareça nostalgia manual.
• Os menus e opções disponíveis podem ser differsentes da fonte de entrada ou do Modelo de produits que está a utiliser.
• Poderão ser adiconidas novas functionalities a esta TV no futuro.
• Os itens fornecidos com o produit podem ser differsentes consoante o Modelo.
• As espécografies do produto ou os conteudos deste manual podem ser alterados sem aviso prévio devido àactualização das funções do produits.
• Para uma ligação optimizada, os cabos HDMI e os dispositivos USB devem ter chanfraduras com menos de 10 mm de espessura e 18 mm de largura. Utilize um cabo de extensão que suporte USB 2.0 caso o cabo USB ou memory stick USB não encaixe na porta USB da sua TV.

SEHNON

• Utilize um cabo certificado com o logólico HDMI incluído.
• Se não utilizes um cabo HDMI certificado, o érá pode não aparecer ou pode ocorrer umerro de ligação. (Tipos de cabo HDMI recomendados)
  Cabo HDMI/°de alta velocidade (3 m e poshê)
• Cabo HDMI®/TM de alta velocidade com Ethernet (3 m e poshê)
• Como utilizar o núcle de ferrite (Dependendo do modelo)
• Utilize o núcleo de ferrite para reduzir a interferência electromagnética no cabo de alimentação. Enrole o cabo de alimentação no núcleo de ferrite uma vez.

[Lado da parede]

[Lado da TV]

10 cm (+/ -2 cm)

-Esta Smart TV destino-se à visualização de serviços de video (VOD); algumas funções inteligentes podem não ser suportadas, incluindo o browser de Internet. (Apenas LH57**)

ATENÇAO

• Para garantir a segurar e a vidautil prolongada do aparelho, não utilize nenhum item pirateado.
• Quaisquer danos ou lesoes decorrentes dautilização de itens pirateados não está abrangidos pela garantia.
• Alguns modelos incluem uma película finala no éram e está não deve ser removida.

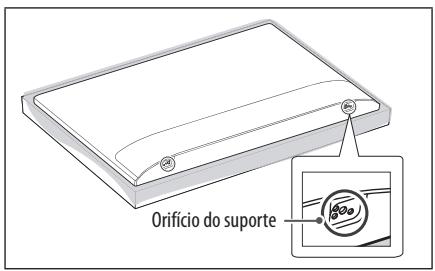

• Ao fixar a TV no suporte, colque o érá virado para boaço sobre uma mesa almofadada ou uma superficie plana, de forma a proteger o érá contra riscos.
• Certifique-se de que os parafusos está correto. Esse é devidamente abpados. (Se não foram adequamente abpados, a TV pode inclinar-se para arente quando estabilado.) Não utilize demasiada para nenaperte demasiado os parafusos. Caso contrário, o parafuso pode danIFICAR-se e não ficar correto. aportado.

Quando deslocar ou levantar a TV, leiia as seguintes instruções para impedir que esta fique riscada ou danificada e para garantir um transporte seguro independente do seu tipo ou tamanho.

• Recomenda-se que, quando deslocar a TV, a colquearetho de uma caixa ouaretho da embalagem original.
• Antes de deslocar ou levantar a TV, désigne o cabo de alimentacao e todos os outros cabos.
• QuandoPEGAR na TV,deve manter o eça afastado de si para evitar danos.

• Secure nas partes superior e inferior da TV com firmeza. Certifique-se de que não agarra na parte transparente, nas colunas ou na area da greilha das colunas.

• Uma TV de grandes dimensionaloes deve ser transporte, no minimo, por 2 pessoas.
• quando transporte a TV à mão, segure-a conforme às vezes que se single ilustração.

• quando transporte a TV, não a exponha a solavancos ou vibração excessiva.
• Quando transporte a TV, mantenha-a na vertical, nunca a vire de lado nem a incline para a esquerda ou para a direita.
• Não aplique pressão excessiva que provoque dobras/curvatures na estrutura de enquadramento, não que pode danIFICAR o谅.
• Ao manusear a TV, tenha cuidado para não danIFICAR os botões salientes.

ATENÇAO

• Evite sempre tocar no ecra, uma vez que pode causar danos no ecra.
• Não desloque a TV agarrando pelo clipe de arrumação dos cabos, quando estao podepartir-se,provocar ferimentos e danificar a TV.

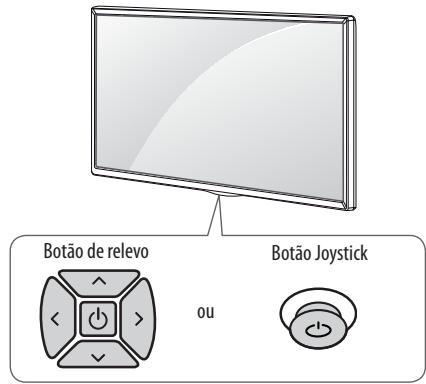

Utilizar o botão

(Dependendo do modelos)

Pode'utilizar fácilmente as funções da TV premindo ou movendo o botão.

NOTA

• As séries LH57/59 não tem funções de Joystick, mas apenas um botão Ligar/Desligar.

Funçõesbasicas

↑	↓	Ligar (Premir) Desligar (Manter premido)1
< >	→	Controlo do Volume
~	↑	Controlo de programas

1 Todas as aplicações em execução seront encerradas, e qualquer gravação em coisa sera interrompida.

Ajustar o Menu

Com a TV ligada, prima o botao uma vez. Para fazer os Itens do menu, prima ou mova os botoes.

○	Desliga a alimentação.
×	Apara as apareções no(ECRA e volta à visualização de TV.
●	Altera a fonte de entrada.
◇	Acede ao menu Definições.

Montagem numa mesa

1 Levante e incline a TV ante esta facar na posicao vertical na mesa.

• Deixe um esquare livre de 10 cm (no很小) em relaço à parede para uma ventilação adequada.

2 Ligue o cabo de alimentação à uma tomada électrique.

ATENÇAO

• Não coloque a TV proxima ou sobre fontes de calor, quando estou pode dar origem a um incério ou outros danos.

Fixar a TV numa parede

(Estaência não está disponible para todos os modelos.)

1 Introduza e aperte os parafusos com olhal ou os suportes e parafusos da TV na parte deTRS da TV.
- Se estiverem introduzidos parafusos no lugar dos parafusos com olhal, retire primeiro os parafusos.
2 Monte os suportes de parede com os parafusos na parede. Faça corresponder a localização do suporte de parede com os parafusos com olhal na parte deTRS da TV.
3 Apertefirmamente os parafusos com olhal aos suportes de parede comuma corda resistente.Mantenha acorda numa posicao horizontal em relacao a superficie plana.

ATENÇAO

• Não deixe que as crianças trepem ou se pendurem na TV.

NOTA

• Utilize uma plataforma ou um armário suficientemente forte e grande para suportar adequamente a TV.
• Suporte, parafusos e cordeis não está incluíds. Pode obter acesórios adiconais atraves do seu fornecedor.

Montagem numa parede

Fixe cuidadosamente um suporte de montagem na parede optional na parte de trás da TV e monte o suporte numa parede solida perpendicular ao chão. quando montar a TV noutros materiais de construção, consulte pessoal qualificado. A LG recomenda que a montagem na parede está executada por um profissional qualificado. Recomendamos a utilização do suporte de montagem na parede da LG. O suporte de montagem na parede da LG é fácil de mover com cabos ligados. Se não utilizes o suporte de montagem na parede da LG, utilize um suporte de montagem na parede no qual ou aparecido fique bem seguro àparede, tendo esqueço suficiente para permitir a ligation de dispositivos externos. Recomenda-se a ligation de todos os cabos antes de instalar suportes de montagem na parede fixos.

Certifique-se de que utilizes parafusos e suportes para a parede que cumpram a norma VESA. As dimensoes padrão dos kits de montagem na parede são descritas naanela segunte.

Objectos adquiridos en分开 (Suporte de montagem na parede)

Modelo	32/43LH57**32/43LH59**32/40/43LH60**32/43LH61**32/43LH63**	49LH57**49LH59**49/55LH60**49/55LH61**49/55LH63**
VESA (A x B) (mm)	200 x 200	300 x 300
Parafuso padrão	M6	M6
Número de parafusos	4	4
Suporte de montagem na parede	LSW240BMSW240	LSW350BMSW240
Modelo	55LH57**55LH59**
VESA (A x B) (mm)	400 x 400
Parafuso padrão	M6
Número de parafusos	4
Suporte de montagem na parede	LSW440BMSW240

ATENÇAO

• Remova a base, antes de colocar a televisão num suporte de parede, efectuando de forma inversa como aparafusou à base.

NOTA

• Quando instalar o suporte de montagem na parede, utilize a etiqueta adesiva ou a cobertura de protecao fornecidas. A etiqueta adesiva ou a cobertura de protecao protege a abertura contra a accumulacao de po e sujidade. (Apenas quando a etiqueta ou a cobertura fornecida)

Item fornecido
Cobertura de proteção

• quando instalar o suporte de montagem na parede, recomenda-se a utilização da etiqueta adesiva para fazer a entrada de pó e insettos no orício do suporte. (Dependendo do modelo)

• Ao colocar um suporte de montagem na TV, introduza os espacáculos para montagem na parede nos orificios de montagem na parede da TV, de forma a fazer o angulo vertical da mesma. (Apenas quando o item com a segunte forma fornecido)

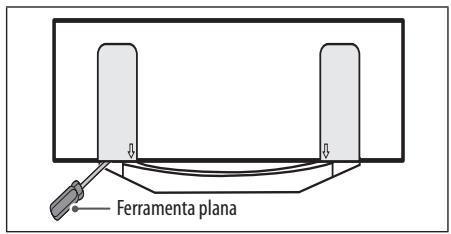

• Dependendo da forma do suporte, utilize a ferramenta planta para remover a tampa do suporte, tal como ilustrado abaixo. (p. ex., uma chave de vendas planta)
  (Apenas quando o item com a segunte forma fornecido)

Ligações (notificações)

Ligue various dispositivos externos à TV e mude os他们在ada para selecionar um dispositivo externo. Para mais informacoes sobre a ligationao de dispositivos externos, consulte o manual fornecido com cada dispositivo.

Os dispositivos externos disponveis são: receptores HD, leitores de DVD, videogravadores, sistemas de audio, dispositivos de armazenamento USB, dispositivos de jogos e outros dispositivos externos.

NOTA

• A liação do dispositoivo externo pode serDIFFERente da do modelo.
• Ligue dispositivos externos à TV independentemente da ordem da porta da TV.
• Se gravar um programa de Televisão num gravador de DVD ou num videogravador, não se esqueça de ligar o cabo do de entrada do sinal de TV à TV atraves do gravador de DVD ou do videogravador. Para mais informações sobre a gravação, consulte o manual fornecido com o disposítivo ligado.
• Consulte o manual do equipoamento externo sobre instruções deestrutura.
• Se ligar um disposativo de jogos à TV, utilize o cabo fornecido com o disposativo de jogos.
• No modo PC, poderá ser produzido um ruido associado à resolução, padrão vertical, contraste ou luminosidade. Se se verficar ruido, altere a saía do PC para outra resolution, altere a frequência deactualização para outra frequência ou ajuste a luminosidade e ocontraste no menu IMAGEM até a imagem fazer nitida.
• No modo PC, algumas definições de resolução podem não funciona correctamente, dependendo da placar grafica.

Ligação da antenna

Ligue a TV a uma tomada de antenna de parede com um cabo RF (75Ω).

• Utilize um separator de sinal se quiser utiliser mais de 2 TVs.
• Se a qualida de imagem forca, instale um amplificador de sinal para melhorar a qualida de imagem.
• Se a qualida de imagem forra mesmo que tenha uma antenna ligada, tente orientar a antenna para a direcção correcta.
• 0 cabo da antenna e o conversor não são fornecidos.
• Audio DTV suportado: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

(Apenas para modelos Satélite)

Ligue a TV a uma antenna parabólica ou uma tomada de satélite com um cabo RF para satélite (75 Ω).

Ligação do modulo CI

(Dependendo do modelo)

Visualizar os serviços encryptados (pagos) no modo de TV digital.

• Verifié se o modulo Cl está inserido na ranhura de cartão PCMCIA no sentido correto. Se o modulo não estiver折叠
  correctamente, pode danificar a TV e a ranhura de cartoes PCMCIA.
• Se a TV não excibirrialquer video e audio com o CAM Cl+ ligado, contacte o Operador de Servicos de satelite/por cabo/terrestres.

Ligaçao USB

Alguns hubs USB poderão não funciona. Se não for detectado um disposítivo USB ligado atraves de um hub USB, ligue o disposítivo directamente à porta USB na TV.

Outras ligações

Ligue a TV a dispositivos externos. Para a melhor qualidade de imagem e audio, ligne o dispositivo externo e a TV com o cabo HDMI. Alguns cabos分开ados não são fornecidos.

NOTA

• Formato de audio HDMI supportado : Dolby Digital (32 kHz, 44,1 kHz, 48 kHz), DTS (44,1 kHz, 48 kHz), PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz, 192 kHz) (Dependendo do Modelo)

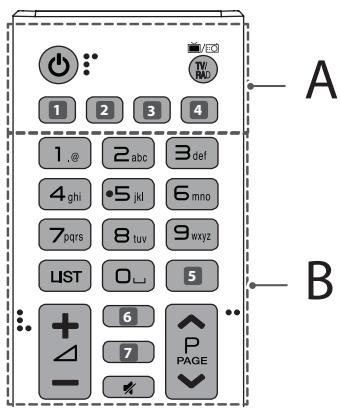

Controlo remoto

(Dependendo do modelos)

As descrições deste manual baseiam-se nos botões do controlo remoto.
Leia cuidadosamente this manual e utilize correctamente a TV.

Para substituir as pilhas, abra a tampa do compartmento das pilhas, substitua as pilhas (1,5 V AAA) fazendo corresponder as extremidades e com a etiqueta no interior do compartmento e feche a tampa do compartmento das baterias. Para remover as pilhas, execute as acções de instalação pela ordem inversa.

Não se esqueça de apontar o controlo remoto para o sensor do controlo remoto da TV.

A

ALIMENTACAO Liga ou desiga a TV.

TV/RAD /Secciona os canais de rado, teilevao e programa DTV.

1,4 (ENTRADA) Altera a fonte de entrada. (Dependendo do ).
modelo)
1, 2 SUBTITLE Remarca a legenda preferencial no modo digital. (Dependendo do modelo)
(Definções rápidas) Acede às Definições rápidas. (Dependendo do Modelo)
AD Ao premir o botao AD, a funcao de descriacoes de audio e activada. (Dependendo do modelo)
INFO Permite visualizar informacoes acerca do programa actual eocr. (Dependendo do modelo)
3 LIVE ZOOM Ao fazer zoom na area的选择ada, pode vê-la em ecranécomplete. (Dependendo do modelos)
RATIO Redimensiona uma imagem. (Dependendo do)...
modelo)

B

Botoes alfabeticos IntroduzemLETras.(Dependendo do modelo) LIST Acede aes programas ou canais guardados.
L(Espaco) Abre um espaco vazio no teclado do ecra. (Dependondo modelo)
5, 7 GUIDE Mostra o manual do programa. (Dependendo do Modelo)
Q.VIEW Regressa ao canal visualizzato anteriormente. (Dependendo do modelo)
+Δ-Ajustao nivel de volume.
6 INFO Permite visualizar informacoes acerca do programa actual eocr. (Dependendo do modelo)
6,7Q (PESQUISA) Pesquisa conteudos como programas de TV, filmes e outros videos ou faça uma pesquisa na Web introduzindo os seu termos de pesquisa na respetiva caixa. (Dependendo do Modelo)
6 FAV Acede à lista de canais favoritos. (Dependendo do modelo)
(SEM SOM) Silencia todos ossons.
P Percorre os programas ou canais guardados.
PAGE Desloca-se para o eça anterior ou segunte.

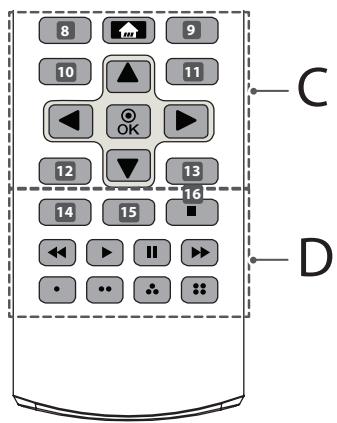

C

RECENT Apresenta os registos anteriores. (Dependendo do Modelo)

8,9,10,11,12,13 Botoes de teletexto (TEXT,T.0PT)
Estes botoes são utilizados para teletexto. (Dependço do modelo) (INICIO) Acee os menus Inicio.

9 LIVE MENU Mostra a lista de Canais e Recomendado. (Dependendo do modelo)

10, 12 BACK Regressa ao;nivel anterior. (Dependendo do modelos)

10 (Definções Acede às Definições. (Dependendo do Modelo)

11, 3 EXIT Apapa as apareções no éra e volta à visualização de TV. (Dependendo do Modelo)

11 Q.MENU Acede aos menus rapiços. (Dependendo do modelo) Botoes de navegacao (cima/baixo/esquerda/direita) Para percorrer os menus ou as opções.

• OK SeLECTIONA menus ou opções e confirmá as introduções do'utilizar.

D

14 AD Ao premir o botao AD, a funcao de descriacoes de audio e activada. (Dependendo do modelo)

14 INFO Permite visualizar informacoes acerca do programa actual eocr. (Dependendo do modelo)

15 •REC/* Inicia a gravacao e aparea o menu de gravacao. (Apenas no Modelo de suporte Time Machine ^Ready ) (Dependendo do)...modelo)

15 LIVE ZOOM Ao fazer zoom na area的选择a, pode vê-la em ecranécomplete. (Dependendo do modelo)

15 SLEEP Define o temporizador. (Dependendo do modelo)

16 LIVE TV Volta para TV em Direto. (Dependendo do Modelo)

Botões de controlo (■, ▷, II, ≅, ≔) Controla os conteudos multimédia.

Botoes coloridos Estes permitem aceder a funções especials emagemos dos menus.

(·: Vermelho, ·): Verde, ·: Amarelo, ·: Azul)

Licencias

As licencias supportadas poder ser differsentes consoante o modelo. Para mais informacoes sobre as licencias, visite www.lg.com.

DOLBY DIGITAL PLUS

dtts-HD

Nota de informação sobre software de)códio aberto

Para obter o documento fonte incluindo�新estroduito ao abrigo da GPL, LGPL, MPL e otheras licencias de documento aberto visite http://opensource. lge.com.

Além do)código fonte, pode transferir todas as condições da licencesa referidas, renúncias de garantia e avisos de direitos de autor.

A LG Electronics también irá fornecer-lhe um)c原标题 em CD-ROM por um valor que cobre as despesas de distribuição, como os custos do所提供, envio e processamento, mediante pedigo por e-mail para [e-mail] offre é valida por 3 (três) anos a partir da data dequiryçao do produits.

Configuração do disposítivo de controlo externo

Para obter informações sobre a configuração do disposito do commando externo, visite www.lg.com.

Resolução de problemas

Não é possível controlar a TV com o controlo remoto.

• Verifique o sensor do controlo remoto no aparecido e tente novamente.
• Verifique se ha algoum obstáculo entre o aparecido e o controlo remoto.
• Verifique se as pilhasalready estao boas e correctamente instaladas ( com ,com

Não é aparecada nenhuma imagem e não é ouvido nenhum som.

• Verifique se o produits está ligado.
• Verifique se o cabo de alimentação está ligado a uma tomada eletrica.
• Verifique se hásome problema com a tomada électrique, ligando outros dispositivos a esta.

ATV desiga-se repentinamente.

• Verifique as definições do controlo de alimentação. A alimentação pode ter sido interrompida.
• Verifique se a função Temporizador / Ativação Temporizada Desligada está activada nas definições de Temporizadores.
• Verifique se a funcao Desligar Automaticamente está ativada nas definições em Geral -> Modo Eco. (Dependendo do modelo)
• Se a TV estiver ligada sem sinal, esta desliga-se automaticamente antes 15 horas de inactividade.

Ao ligar ao PC (HDMI), éPRESENTada a mensagem "Sem sinal" ou

"Formato invalido".

• Desligue/lique a TV com o controlo remoto.
• Volte a ligar o cabo HDMI.
• Reinicie o PC com a TV ligada.

Especificações

Especialações do Módu sem fios

• Uma vez que os canais de banda podem variar consoante o País, ou'utilizar não pode alterar nem fazer a frequência deestrutura. Este produits estacfgurado para aabela de frequencia regional.
• À atençao do'utilizaro: este dispositove dev ser instalado e utilizes a uma distancia minima de 20 cm entre o dispositove o corpo.

Especialização do MODULE LAN sem fios (TWFM-B006D)
Padão	IEEE802.11a/b/g/n
Intervalo de frequência	Potência de saída (máx.)
2400 a 2483,5 MHz	14 dBm
5150 a 5250 MHz	12,5 dBm
5725 a 5850 MHz (Para paises fora da União Europeia)	15,5 dBm

Transformador CA/CC	32LH57**, 32LH59**
	Fabricante: APD Modelo: DA-48G19 Fabricante: Lien Chang Modelo: LCAP45
	Entrada: CA de 100 - 240 V ~ 50/60 Hz Saida: CC de 19 V --- 2,53 A

Módulo CI (L x A x P)		100,0 mm x 55,0 mm x 5,0 mm
Condições ambientais	Temperatura de functiona-mento	0 a 40 °C
	Humidade de functiona-mento	Inferior a 80 %
	Temperatura de armaze-namento	-20 a 60 °C
	Humidade de armazena-mento	Inferior a 85 %

(Consoante o pays)

	TV digital			TV analógica
	Satélite	Terrestre	Cabo	Terrestre / Cabo
Sistema de televisão	DVB-S/S2*	DVB-T DVB-T2*	DVB-C	PAL/SECAM B/G, D/K, I, SECAM L
Cobertura de canais (banda)	950 ~ 2150 Mhz	VHF III: 174 ~ 230 Mhz UHF IV: 470 ~ 606 Mhz UHF V: 606 ~ 862 Mhz Banda S II: 230 ~ 300 Mhz Banda S III: 300 ~ 470 Mhz	46 ~ 862 Mhz	46 ~ 862 Mhz
Número máximo de programas armazenáveis	6000	2000 (LH57**) 3000 (LH59**, LH60**, LH61**, LH63**)
Impedência da antenna externa	75 Ω

• Apenas nos modelos com suporte de DVB-T2/C/S2.

GEBRUIKERSHANDLEIDING
