MANUAL DE UTILIZADOR DWB067A50 BOSCH

[pt] Instruções de utilização e montagem 14

Instruçõlezaçãomosduti[p] ntagem

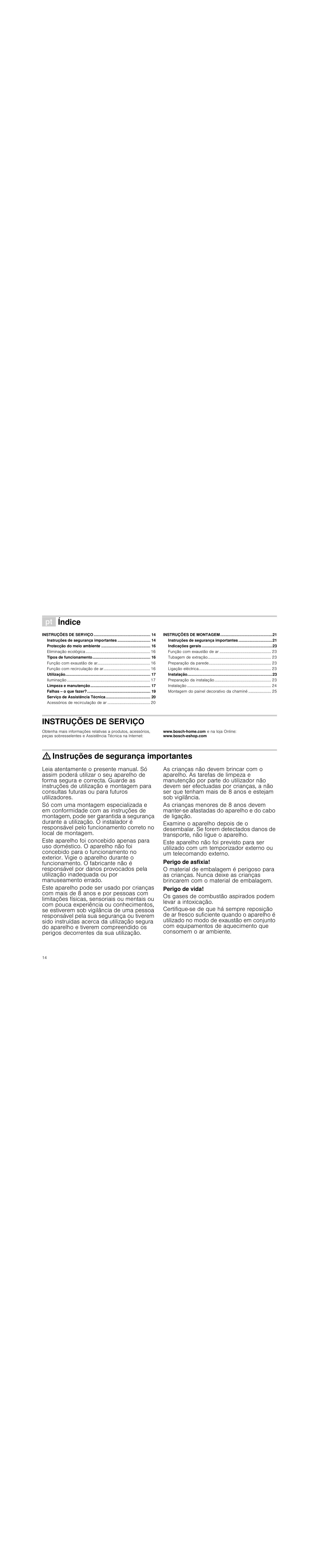

INSTRUÇÕES DE SERVIÇO 14 Instruções de segurança importantes 14 Protecção do meio ambiente 16 Eliminação ecológica 16 Tipos de funcionamento 16 Função com exaustão de ar 16 Função com recirculação de ar 16 Utilização 17 Iluminação 17 Limpeza e manutenção 17 Falhas – o que fazer? 19 Serviço de Assistência Técnica 20 Acessórios de recirculação de ar 20

INSTRUÇÕES DE MONTAGEM21 Instruções de segurança importantes 21 Indicações gerais 23 Função com exaustão de ar 23 Tubagem de extração 23 Preparação da parede 23 Ligação eléctrica 23 Instalação23 Preparação da instalação 23 Instalação 24 Montagem do painel decorativo da chaminé 25

INSTRUÇÕES DE SERVIÇO Produk tinfo

Obtenha mais informações relativas a produtos, acessórios, peças sobresselentes e Assistência Técnica na Internet:

www.bosch-home.com e na loja Online: www.bosch-eshop.com

: Instruções de segurança importantes Leia atentamente o presente manual. Só assim poderá utilizar o seu aparelho de forma segura e correcta. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores. Só com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurança durante a utilização. O instalador é responsável pelo funcionamento correto no local de montagem. Este aparelho foi concebido apenas para uso doméstico. O aparelho não foi concebido para o funcionamento no exterior. Vigie o aparelho durante o funcionamento. O fabricante não é responsável por danos provocados pela utilização inadequada ou por manuseamento errado. Este aparelho pode ser usado por crianças com mais de 8 anos e por pessoas com limitações físicas, sensoriais ou mentais ou com pouca experiência ou conhecimentos, se estiverem sob vigilância de uma pessoa responsável pela sua segurança ou tiverem sido instruídas acerca da utilização segura do aparelho e tiverem compreendido os perigos decorrentes da sua utilização.

As crianças não devem brincar com o aparelho. As tarefas de limpeza e manutenção por parte do utilizador não devem ser efectuadas por crianças, a não ser que tenham mais de 8 anos e estejam sob vigilância. As crianças menores de 8 anos devem manter-se afastadas do aparelho e do cabo de ligação. Examine o aparelho depois de o desembalar. Se forem detectados danos de transporte, não ligue o aparelho. Este aparelho não foi previsto para ser utilizado com um temporizador externo ou um telecomando externo. Perigo de asfixia! O material de embalagem é perigoso para as crianças. Nunca deixe as crianças brincarem com o material de embalagem. Perigo de vida! Os gases de combustão aspirados podem levar a intoxicação. Certifique-se de que há sempre reposição de ar fresco suficiente quando o aparelho é utilizado no modo de exaustão em conjunto com equipamentos de aquecimento que consomem o ar ambiente.

Os equipamentos de aquecimento que consomem o ar ambiente (p.ex. sistemas de aquecimento a gás, óleo, lenha ou carvão, esquentadores, cilindros) utilizam para a combustão o ar do local de montagem e transportam os gases de combustão para o exterior através de um sistema de exaustão (p.ex. uma chaminé). Quando o exaustor está ligado, retira o ar ambiente à cozinha e aos espaços adjacentes - sem ar suficiente é criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços de habitação. ■ Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação. ■ Uma caixa de entrada/exaustão de ar, só por si, não garante a manutenção do valor limite. O funcionamento sem perigos só é possível se a pressão negativa no local da instalação do fogão não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas que não fechem (p. ex. portas, janelas), em ligação com uma caixa de entrada/exaustão de ar, que permitam uma circulação de ar suficiente para a combustão.

Consulte sempre a entidade responsável para avaliar a interligação da ventilação de toda a casa e sugerir as medidas adequadas de ventilação. Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização.

Perigo de incêndio! ■ A gordura acumulada no filtro pode incendiar-se. Limpar o filtro de gorduras pelo menos de 2 em 2 meses . Nunca utilizar o aparelho sem filtro de gorduras. ■ A gordura acumulada no filtro pode incendiar-se. Nunca trabalhe com uma chama aberta perto do aparelho (p. ex. flambear). Instalar o aparelho perto de um fogão para combustíveis sólidos (p.ex. madeira ou carvão), somente se existir no local uma cobertura fechada e não retirável. Não pode haver fagulhas a voar. ■ O óleo e a gordura quentes incendeiamse rapidamente. Nunca deixe óleo ou gordura quentes sem vigilância. Nunca apague fogo com água. Desligue a zona de cozinhar. Abafe as chamas com uma tampa, manta de amianto ou um objecto equivalente. ■ As zonas de cozinhar a gás que não tenham louça para cozinhar colocada em cima ficam muito quentes durante o funcionamento. Um aparelho de ventilação montado por cima pode ficar danificado ou incendiar-se. As zonas de cozinhar a gás devem apenas funcionar com louça para cozinhar colocada em cima. ■ Quando são utilizados vários bicos a gás em simultâneo, é produzido grande calor. Um aparelho de ventilação montado por cima da placa pode ficar danificado ou incendiar-se. Nunca utilizar simultaneamente dois bicos a gás com a chama no máximo por um período superior a 15 minutos. Um bico grande com uma potência superior a 5 kW (Wok) corresponde à potência de dois bicos a gás normais. Perigo de queimaduras! As peças que se encontram acessíveis ficam quentes durante o funcionamento do aparelho. Nunca toque nas peças quentes. Manter fora do alcance das crianças. Perigo de ferimentos! ■ Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção. ■ Os objetos colocados sobre o aparelho podem cair. Não colocar objetos sobre o aparelho. ■ A luz dos LED de iluminação é muito agressiva e pode provocar danos oculares (grupo de risco 1). Não olhe diretamente para as luzes LED acesas durante mais de 100 segundos. Perigo de incên dio!

Perigo de incên dio!

Perigo de choque eléctrico! ■ Um aparelho avariado pode causar choques eléctricos. Nunca ligue um aparelho avariado. Puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica. ■ As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica. ■ A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor. Perigo de choqu e eléctrico!

Perigo de choqu e eléctrico!

Causas de danos Atenção! Perigo de danificação devido a danos provocados por corrosão. Ligar sempre o aparelho quando se cozinha, para evitar a formação de água de condensação. A água de condensação pode provocar danos de corrosão. Substituir sempre imediatamente as lâmpadas defeituosas, para evitar uma sobrecarga das lâmpadas restantes. Perigo de danificação devido a humidade que penetra no sistema eletrónico. Nunca limpar os elementos de comando com um pano húmido. Danos na superfície devido a uma limpeza incorreta. Limpar as superfícies de aço inoxidável apenas no sentido do polimento. Não usar produto de limpeza para aço inoxidável nos elementos de comando. Danos na superfície devido a produtos de limpeza agressivos ou abrasivos. Nunca usar produtos de limpeza agressivos ou abrasivos. Perigo de danificação devido ao retorno de condensação. Instalar a conduta de ar com ligeira queda a partir do equipamento (1ª inclinação).

Protecção do meio ambiente Tire o aparelho da embalagem e elimine a mesma de forma ecológica.

Eliminação ecológica Este aparelho cumpre os requisitos da directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (WEEE – waste electrical and electronic equipment). Esta directiva define o âmbito de retoma e reciclagem dos resíduos de equipamentos válido a nível europeu.

Tipos de funcionamento Este aparelho pode ser utilizado em modo de exaustão ou de recirculação de ar.

Função com recirculação de ar O ar aspirado é limpo através da sua passagem pelo filtro de gorduras e pelo filtro de carvão ativo e conduzido, de novo, para a cozinha.

Função com exaustão de ar O ar aspirado é limpo na sua passagem pelo filtro de gordura e encaminhado para o exterior através de um sistema de tubagem.

Nota: O ar evacuado não pode ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados em funcionamento, nem por uma caixa de ar que sirva de ventilação de locais com lareiras instaladas. ■

Caso o ar evacuado tenha de ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima. Se o ar evacuado for encaminhado através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Notas ■ Para se poder eliminar os odores na função com recirculação de ar, tem que ser montado um filtro de carvão altivo. Para poder tirar proveito das diversas possibilidades de utilização do aparelho em circulação de ar, leia os prospetos anexos ou consulte o seu agente especializado. Os acessórios necessários para o efeito podem ser adquiridos no comércio especializado, nos Serviços Técnicos ou na loja Online. ■

Nos aparelhos com um filtro adicional no compartimento interior só pode ser utilizado o módulo de recirculação de ar CleanAir (consultar acessórios de recirculação de ar).

Utilização Estas instruções aplicam-se a vários modelos de aparelhos. É possível que sejam descritos vários pormenores de equipamento individuais que não se aplicam ao seu aparelho.

Nota: Ligue o exaustor no início da cozedura e desligue-o apenas após passados alguns minutos da cozedura terminar. O vapor da cozinha é, desta forma, eliminado com maior eficácia.

Desligar Prima a tecla 0.

Fase intensiva No caso de formação de odores e de vapores particularmente fortes, deve ser utilizada a fase intensiva. Prima a tecla ˜. O tempo de funcionamento é limitado. O ventilador muda automaticamente para uma fase do ventilador mais baixa. É possível, em qualquer momento, reduzir a fase manualmente.

Iluminação A iluminação pode ser ligada ou desligada, independentemente da ventilação. Prima a tecla A.

Limpeza e manutenção : Perigo de queimaduras!

O aparelho aquece durante o funcionamento, sobretudo na zona das lâmpadas. Deixe o aparelho arrefecer antes de o limpar.

Para que as diferentes superfícies do aparelho não sejam danificadas pelo produto de limpeza errado, tenha em atenção os dados constantes da tabela. Não utilize

: Perigo de choque elétrico!

produtos de limpeza agressivos ou abrasivos,

produtos de limpeza com elevado teor de álcool,

esfregões de palha-de-aço ou esponjas abrasivas,

aparelhos de limpeza a alta pressão ou de limpeza a vapor.

A penetração de humidade pode causar choque elétrico. Limpar o aparelho apenas com um pano húmido. Antes da limpeza, retire a ficha da tomada ou o fusível da caixa de fusíveis.

: Perigo de choque eléctrico! A humidade que se infiltra no aparelho pode dar origem a um choque eléctrico. Não utilize aparelhos de limpeza a alta pressão ou de limpeza a vapor.

Lave bem os panos de esponja novos, antes de os utilizar. Tenha em atenção todas as indicações e avisos relativamente aos produtos de limpeza.

: Perigo de ferimentos! Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção.

Solução de água quente e detergente: Limpe com um pano multiusos e seque com um pano macio. Limpe as superfícies de aço inoxidável apenas no sentido do polimento.

Desmontar o filtro metálico de gorduras 1. Abrir o bloqueamento e baixar o filtro metálico de gorduras.

Com a outra mão, segurar o filtro metálico de gorduras por baixo.

2. Desmontar o filtro metálico de gorduras do dispositivo de

Através da assistência técnica ou numa loja especializada podem ser adquiridos produtos de limpeza especiais para aço inoxidável. Aplique uma pequena quantidade desse produto com um pano macio. Superfícies lacadas Solução de água quente e detergente: Limpe com um pano multiusos húmido e seque com um pano macio. Não utilize produtos de limpeza para aço inoxidável.

Nos filtros de aspiração perimetral, puxar o filtro metálico de gorduras para baixo. Com a outra mão, segurar o filtro metálico de gorduras por baixo.

Alumínio e plástico Limpa-vidros: Limpe com um pano macio. Vidro

Limpa-vidros: Limpe com um pano macio. Não utilize raspadores de vidros.

Elementos de comando

Solução de água quente e detergente: Limpe com um pano multiusos húmido e seque com um pano macio. Perigo de danificação no sistema eletrónico devido a humidade que penetra. Nunca limpar os elementos de comando com um pano húmido.

Caso haja filtros adicionais no compartimento interior, abrir o bloqueamento e baixar o filtro metálico de gorduras. Com a outra mão, segurar o filtro metálico de gorduras por baixo.

Não utilize produtos de limpeza para aço inoxidável.

Limpeza dos filtros metálicos de gorduras

: Perigo de incêndio! A gordura acumulada no filtro pode incendiar-se. Limpar o filtro de gorduras pelo menos de 2 em 2 meses . Nunca utilizar o aparelho sem filtro de gorduras. Notas ■ Evitar produtos de limpeza agressivos, com teor de acidez ou de lixívia. ■

Na limpeza dos filtros metálicos de gorduras, limpar também o seu dispositivo de fixação no aparelho com um pano húmido. Os filtros metálicos de gorduras podem ser lavados na máquina de lavar loiça ou manualmente.

Na máquina de lavar loiça: Nota: Em caso de lavagem na máquina de lavar loiça, podem verificar-se ligeiras descolorações que, no entanto, não têm qualquer influência na função dos filtros. ■

Não lavar os filtros metálicos muito saturados de gordura com a restante loiça. Os filtros devem ser colocados soltos na máquina de lavar loiça. Eles não podem ficar apertados.

Manualmente: Nota: No caso de sujidade de difícil remoção, recomendamos a utilização de um solvente especial de gorduras. Este pode ser encomendado na loja Online. ■

Amolecer a gordura dos filtros metálicos, pondo-os de molho em água quente e detergente. Na limpeza deve ser utilizada uma escova e depois enxaguar bem os filtros, passando-os por várias águas. Deixar os filtros metálicos de gorduras escorrer.

Pode acumular-se gordura em baixo no filtro metálico de gorduras. Não manter o filtro metálico de gorduras inclinado, para evitar o gotejar de gordura.

3. Limpar os filtros metálicos de gordura.

Montar o filtro metálico de gorduras 1. Inserir o filtro metálico de gorduras.

Com a outra mão, segurar o filtro metálico de gorduras por baixo. 2. Rebater o filtro metálico de gorduras e encaixar o

Falhas – o que fazer? Muitas vezes, é fácil reparar as falhas sem a ajuda de terceiros. Observe as seguintes indicações antes de contactar o Serviço de Apoio ao Cliente.

Substituição de lâmpadas

: Perigo de choque eléctrico!

Ao substituir as lâmpadas, os contactos do casquilho da lâmpada estão sob corrente. Antes de proceder à substituição, retire a ficha ou desligue o disjuntor no quadro elétrico. Importante! Utilizar apenas lâmpadas do mesmo tipo e da mesma potência (ver o casquilho da lâmpada ou a placa de características no interior do aparelho - para isso, desmontar o filtro metálico de gorduras).

As reparações indevidas são perigosas. As reparações e substituições de cabos danificados só podem ser efectuadas por técnicos especializados do Serviço de Assistência Técnica. Se o aparelho estiver avariado, puxe a ficha da tomada ou desligue o disjuntor no quadro eléctrico. Contacte o Serviço de Assistência Técnica.

Substituição de lâmpadas de halogéneo

Tabela de anomalias Anomalia

Causa possível Resolução

O aparelho não A ficha não está Ligar o aparelho à corrente funciona ligada Corte de corrente

: Perigo de choque elétrico!

Verificar se outros aparelhos de cozinha funcionam

Nota: Na substituição de lâmpadas de halogéneo, não se deve tocar no êmbolo de vidro. Para inserir as lâmpadas de halogéneo, utilizar um pano limpo e seco. 1. Com uma ferramenta adequada, afastar o anel da lâmpada

2. Desmontar a lâmpada e substituí-la por outra do mesmo tipo.

Falha do fusível Verificar na caixa de fusíveis se o fusível correspondente ao aparelho está em boas condições. A iluminação não funciona. --------

As lâmpadas estão avariadas.

Substituir as lâmpadas, ver capítulo "Substituir lâmpadas".

3. Montar a cobertura da lâmpada. 4. Ligar a ficha à tomada ou voltar a ligar o dispositivo de

Lâmpadas LED As lâmpadas LED com defeito só podem ser substituídas pelo fabricante, pelo Serviço de Assistência ou por um técnico especializado (electricista instalador).

: Perigo de ferimentos! A luz dos LED de iluminação é muito agressiva e pode provocar danos oculares (grupo de risco 1). Não olhe diretamente para as luzes LED acesas durante mais de 100 segundos.

Serviço de Assistência Técnica Se o seu aparelho precisar de ser reparado, o nosso Serviço de Assistência Técnica está à sua disposição. Encontramos sempre uma solução adequada, também para evitar deslocações desnecessárias do técnico.

Equipamento inicial: set inicial para recirculação de ar - largo 3

Quando efetuar a chamada, indique o número de produto (N.° E) e o número de fabrico (N.° FD) do aparelho, para podermos prestar um serviço de qualidade. A placa de caraterísticas com os números encontra-se no compartimento interior do aparelho (para isso, desmontar o filtro metálico de gorduras). Para que, em caso de necessidade, não tenha de procurar, poderá introduzir aqui os dados do seu aparelho e o número de telefone do serviço de assistência técnica.

N.º E N.° FD Filtro de substituição 4

Serviço de Assistência TécnicaO Tenha em atenção que a visita do técnico da assistência ao cliente não é gratuita em caso de uma utilização incorreta, mesmo durante o período de garantia. Os dados para contacto com todos os países encontram-se no índice dos Serviços Técnicos anexo.

Equipamento inicial: módulo de recirculação de ar CleanAir estreito 5

Ordem de reparação e apoio em caso de anomalias PT 707 500 545 PT 0,10€/min. Mobile 0,25€/min Confie na competência do fabricante. Terá assim a garantia que a reparação é efectuada por técnicos especializados do Serviço de Assistência Técnica, equipados com peças de substituição originais para o seu electrodoméstico.

Filtro de substituição

Acessórios de recirculação de ar

(não fornecidos com o equipamento) Notas ■ Siga as instruções de montagem que acompanham os acessórios. ■

Nos aparelhos com um filtro adicional no compartimento interior só pode ser utilizado o módulo de recirculação de ar CleanAir.

Equipamento inicial: módulo de recirculação de ar CleanAir largo 7

Equipamento inicial: set inicial para recirculação de ar - estreito 1

Filtro de substituição 8 Filtro de substituição 2

INSTRUÇÕES DE MONTAGEM Instruçõ es de montagem

Este aparelho deve ser instalado na parede. Para acessórios especiais adicionais (p.ex., para a função com recirculação de ar) observar as instruções de instalação anexas. As superfícies do aparelho são sensíveis. Evitar danos durante a instalação.

: Instruções de segurança importantes Leia atentamente o presente manual. Só assim poderá utilizar o seu aparelho de forma segura e correcta. Guarde as instruções de utilização e montagem para consultas futuras ou para futuros utilizadores. Só com uma montagem especializada e em conformidade com as instruções de montagem, pode ser garantida a segurança durante a utilização. O instalador é responsável pelo funcionamento correto no local de montagem. A largura do exaustor tem de, no mínimo, corresponder à largura da placa de cozinhar. Na sua instalação têm de ser respeitadas as normas de construção em vigor, bem como as normas das entidades locais distribuidoras de electricidade e de gás.

Perigo de vida! Os gases de combustão aspirados podem levar a intoxicação. Certifique-se de que há sempre reposição de ar fresco suficiente quando o aparelho é utilizado no modo de exaustão em conjunto com equipamentos de aquecimento que consomem o ar ambiente.

Os equipamentos de aquecimento que consomem o ar ambiente (p.ex. sistemas de aquecimento a gás, óleo, lenha ou carvão, esquentadores, cilindros) utilizam para a combustão o ar do local de montagem e transportam os gases de combustão para o exterior através de um sistema de exaustão (p.ex. uma chaminé). 21

Quando o exaustor está ligado, retira o ar ambiente à cozinha e aos espaços adjacentes - sem ar suficiente é criada uma pressão negativa. Os gases tóxicos da chaminé ou da conduta de extração voltam a ser aspirados para os espaços de habitação. ■ Por isso, tem que existir sempre a reposição de ar fresco suficiente no local da instalação. ■ Uma caixa de entrada/exaustão de ar, só por si, não garante a manutenção do valor limite. O funcionamento sem perigos só é possível se a pressão negativa no local da instalação do fogão não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser conseguido se o ar necessário para a combustão puder ser reposto através de aberturas que não fechem (p. ex. portas, janelas), em ligação com uma caixa de entrada/exaustão de ar, que permitam uma circulação de ar suficiente para a combustão.

Perigo de vida! Os gases de combustão aspirados podem levar a intoxicação. No caso de instalação de um ventilador com saída para chaminé, é necessário prever um circuito de segurança na alimentação de corrente da cobertura de exaustão. Perigo de incêndio! A gordura acumulada no filtro pode incendiar-se. É necessário manter as distâncias de segurança indicadas para evitar uma acumulação de calor. Observe as especificações sobre a sua placa de cozinhar. No caso de utilização simultânea de bicos elétricos e a gás, aplica-se a maior distância indicada. O aparelho pode ser instalado apenas com uma das faces diretamente junto a um armário superior ou a uma parede. A distância mínima em relação à parede ou a um armário superior deve ser, no mínimo, de 50 mm. Perigo de ferimentos! ■ Os componentes interiores do aparelho podem ter arestas vivas. Use luvas de proteção. ■ O aparelho pode cair se não estiver corretamente fixado. Todos os elementos de fixação têm de ser montados de forma fixa e segura. ■ O aparelho é pesado. São necessárias 2 pessoas para transportar o aparelho. Utilizar apenas meios auxiliares apropriados. Perigo de choque elétrico! Os componentes interiores do aparelho podem ter arestas vivas. O cabo de ligação pode ficar danificado. Não dobrar nem entalar o cabo elétrico durante a instalação. Perigo de asfixia! O material de embalagem é perigoso para as crianças. Nunca deixe as crianças brincarem com o material de embalagem. Perig o de ferimentos!

Consulte sempre a entidade responsável para avaliar a interligação da ventilação de toda a casa e sugerir as medidas adequadas de ventilação. Se o exaustor funcionar exclusivamente em circulação de ar, não existe qualquer limitação na sua utilização.

Perig o de ferimentos!

Função com exaustão de ar Nota: O ar evacuado não pode ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados em funcionamento, nem por uma caixa de ar que sirva de ventilação de locais com lareiras instaladas. ■

Caso o ar evacuado tenha de ser encaminhado por uma chaminé de exaustão de fumos ou de gases queimados que não esteja em funcionamento, é necessária uma autorização da entidade supervisora da instalação dos aparelhos de queima.

Nota: O fabricante do aparelho não se responsabiliza por reclamações que resultem do percurso do tubo.

Se o ar evacuado for encaminhado através da parede exterior, deve ser utilizada uma caixa mural telescópica.

Tubagem de extração ■

Preparação da parede

O aparelho oferece um desempenho ideal quando o tubo de extração é curto e retilíneo, com um diâmetro de grande dimensão. A utilização de tubos de exaustão longos e rugosos, com muitas curvas e diâmetro inferior a 150 mm impede um funcionamento ideal e aumenta os ruídos. Os tubos ou as mangueiras para colocação da tubagem de extração têm de ser fabricados de material incombustível.

Tubos circulares Recomendamos um diâmetro interior de 150 mm, no entanto, nunca inferior a 120 mm. Canais planos

Os componentes interiores do aparelho podem ter arestas vivas. O cabo de ligação pode ficar danificado. Não dobrar nem entalar o cabo elétrico durante a instalação. Os dados necessários sobre a ligação encontram-se na placa de características no interior do aparelho, para isso, desmontar o filtro metálico de gorduras. Comprimento do cabo eléctrico: aprox. 1,30 m Este aparelho corresponde às determinações UE sobre supressão de interferências. Este aparelho tem, obrigatoriamente, de ser ligado a uma tomada com contacto de segurança instalada em conformidade com as normas em vigor. Montar a tomada com contacto de segurança, se possível, no interior do painel decorativo da chaminé.

Os canais planos não devem apresentar desvios acentuados. Em caso de diferentes diâmetros de tubos devem ser aplicadas tiras de vedação.

O peso máximo do exaustor é de 40 kg.

: Perigo de choque elétrico!

Ø 120 mm aprox. 113 cm

A profundidade dos furos tem que corresponder ao comprimento dos parafusos. As buchas têm de ter uma fixação segura. Os parafusos e as buchas anexos são adequados para paredes maciças de alvenaria. Para outras construções de paredes (p. ex. placas de gesso para remodelações de interiores, betão poroso, tijolos de barro poroso para remodelações de interiores), utilizar o material de fixação correspondente.

O diâmetro interno tem de corresponder ao diâmetro dos tubos circulares. 2

A parede tem de ser lisa, vertical e suficientemente resistente.

A tomada com contacto de segurança deve estar ligada a um circuito de corrente próprio. Se a tomada com contacto de segurança, depois do aparelho instalado, não ficar acessível, tem de ser disponibilizado um dispositivo de corte de ligação eléctrica, como acontece numa ligação fixa.

Numa ligação fixa eventualmente necessária, tem de estar disponível na instalação um interruptor de corte de ligação omnipolar (dispositivo corta-circuitos automático, dispositivos de segurança e contactores) com, pelo menos, 3 mm de abertura de contactos. A ligação fixa só pode ser efectuada por um electricista credenciado.

Preparação da instalação

Atenção! Certifique-se de que não existem cabos elétricos, tubos de gás ou de água na zona dos furos.

1. Marcar uma linha central vertical na parede, a partir do teto

até à parte inferior do exaustor.

2. Marcar as posições para os parafusos e o contorno da zona

3. Fazer cinco furos com (diâmetro) 8 mm e 80 mm de

profundidade para as fixações e introduzir as buchas à face com a parede.

Suspender e alinhar o aparelho

1. Aparafusar o ângulo de fixação para o painel decorativo da

1. Retirar a película de protecção do aparelho, primeiro só na

parte de trás e, depois da montagem, retirá-la completamente.

2. Suspender o aparelho de forma a que encaixe fixamente nas

3. Nivelar o aparelho na horizontal através da rotação das

suspensões. Em caso de necessidade, o aparelho pode ser deslocado para a direita ou para a esquerda. ¬

2. Aparafusar as suspensões para o exaustor com o máx. de 3

Fixar o aparelho 1. Pressionar as capas de retenção com a seta para cima nas

suspensões, até elas encaixarem. ®

2. Apertar bem a porca serrilhada com a arruela plana. ¯

3. Aparafusar a cavilha roscada até ela ficar saliente da parede

Afastar as capas de retenção

Montagem do painel decorativo da chaminé

Caso as capas de retenção tenham de ser afastadas, utilizar uma chave de fendas.

: Perigo de ferimentos! devido a cantos pontiagudos durante a instalação. Usar sempre luvas de protecção durante a instalação do aparelho. 1. Separar os painéis decorativos da chaminé.

Para isso, retirar a fita adesiva. 2. Retirar a película de proteção em ambos os painéis

decorativos da chaminé.

3. Encaixar os painéis decorativos da chaminé um dentro do

Fixar a ligação dos tubos Nota: Se for utilizado um tubo de alumínio, alisar primeiro a área de ligação. Tubo de exaustão do ar Ø 150 mm (medida recomendada) Fixar e vedar o tubo de exaustão do ar no bocal de admissão. Tubo de exaustão do ar Ø 120 mm 1. Fixar o bocal de redução directamente no bocal de

2. Fixar o tubo de exaustão do ar no bocal de redução. 3. Vedar convenientemente ambos os pontos de ligação.

Para se evitarem riscos, colocar papel sobre os cantos do painel decorativo exterior para proteção. Apontar os entalhes do painel decorativo interior para baixo.

4. Assentar os painéis decorativos da chaminé no aparelho. 5. Deslocar o painel decorativo interior para cima e pendurá-lo

à esquerda e à direita, no ângulo de fixação. ¨

6. Encaixar o painel decorativo para baixo. © 7. Aparafusar lateralmente o painel decorativo da chaminé com

dois parafusos no ângulo de fixação. ª
