Tipo de produto	Aspirador robô
Marca	Samsung
Modelo	SR8846 Navibot

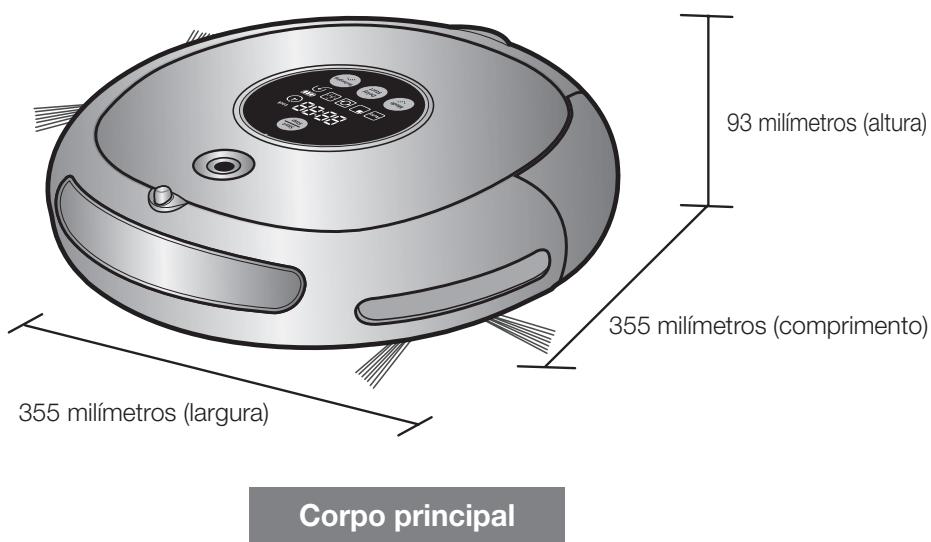

Dimensões (diâmetro)	355 mm
Altura	93 mm
Peso	4,0 kg
Alimentação	AC 220-240 V ~, 50-60 Hz (carregador); consumo carga 50 W, unidade principal 40 W
Tipo de bateria	NiMH recarregável 14,4 V / 2000 mAh
Tempo de carga	Aproximadamente 120 minutos
Autonomia	Aproximadamente 90 minutos em piso duro
Capacidade do reservatório de pó	Aproximadamente 0,6 L

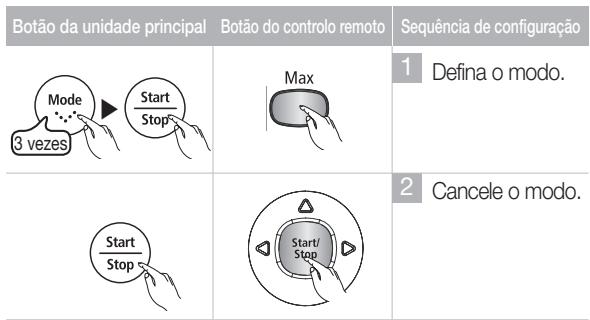

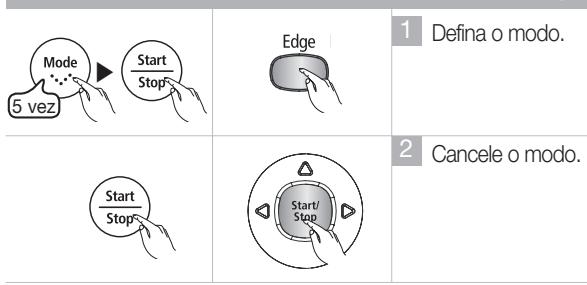

Modos de limpeza	Auto, Spot, Max, Manual, Edge (Obstáculo), Programado
Tecnologia de guia	Reconhecimento da forma do teto (Visionary mapping™)
Funções especiais	Detecção de obstáculos, anticolisão, ultrapassagem de soleiras até 1,5 cm, Paredes Virtuais (Fence/Guard), recarga automática, retomada da limpeza

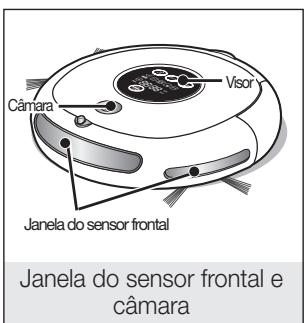

Limpeza e manutenção	Lente do sensor e câmera (pano macio), reservatório e filtro laváveis, escova principal e lateral limpáveis, roda de tração
Segurança	Parada automática em caso de levantamento, sensores de escarpamento, sensores antichoque, proteção contra sobrecargas

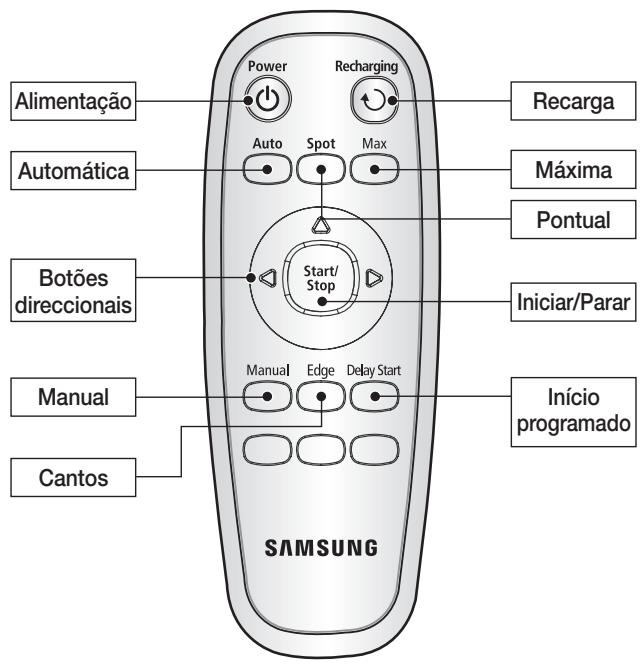

Acessórios incluídos	Controle remoto, estação de recarga, módulo Paredes Virtuais, escova de limpeza, filtro de reposição, suporte do controle remoto, 2 pilhas AAA
Peças de reposição disponíveis	Filtros, escovas, bateria, módulo Paredes Virtuais adicional
Garantia	1 ano (peças e mão de obra)
Utilização	Apenas interno, superfícies secas

Perguntas frequentes - SR8846 NAVIBOT SAMSUNG

Como iniciar uma limpeza automática?

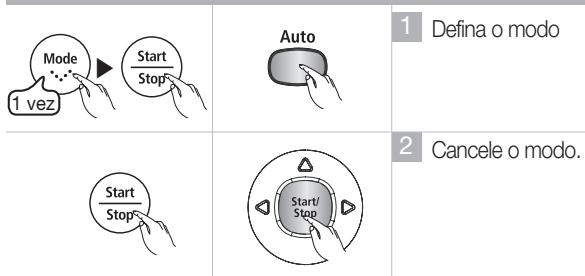

Pressione o botão Start/Stop da unidade principal ou o botão Auto do controle remoto. O robô começa a limpar automaticamente. Para pará-lo, pressione novamente Start/Stop.

Como programar uma limpeza adiada?

Coloque o robô na estação de recarga. Pressione o botão Delay Start da unidade principal ou do controle remoto. Use as setas para ajustar o atraso (até 23 horas) e confirme com Delay Start. O símbolo de programação acende.

O que fazer se o robô não encontrar sua estação de recarga?

Verifique se o carregador está conectado e não há obstáculo a menos de 1 m na frente e 50 cm nas laterais. Limpe os contatos de carga com um pano seco. Certifique-se de que o módulo Paredes Virtuais não está muito perto do carregador.

Como limpar o filtro do reservatório de pó?

Desligue o botão de alimentação embaixo do aparelho. Retire o reservatório de pó, abra a tampa, separe o filtro e limpe-o com água. Recoloque-o garantindo que a superfície quadriculada fique para cima.

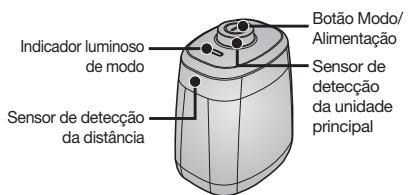

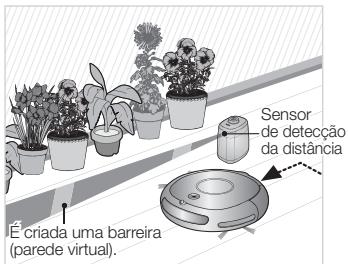

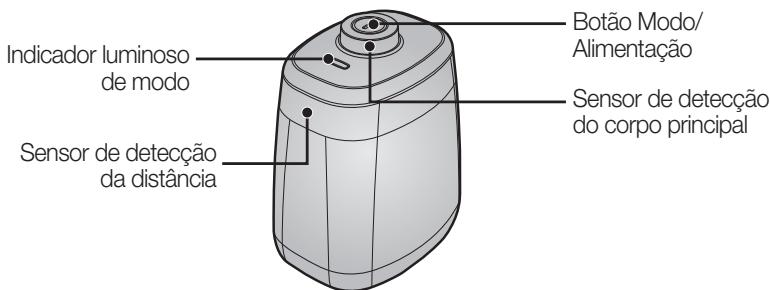

Como instalar as paredes virtuais?

Insira 2 pilhas alcalinas tipo D (LR20) no módulo. Escolha o modo Fence (barreira vermelha) ou Guard (porta verde) com o botão. Coloque o módulo no local desejado, o infravermelho criando uma barreira invisível.

O que significa o código de erro C01?

O código C01 indica que um corpo estranho (barbante, papel, etc.) está preso na escova principal. Desligue o botão de alimentação embaixo do robô e remova o objeto preso.

Quanto tempo dura a bateria em uso?

A bateria NiMH oferece aproximadamente 90 minutos de limpeza em piso duro após uma carga completa de aproximadamente 120 minutos. O tempo pode variar conforme o modo e a superfície.

O robô pode aspirar sobre tapetes?

O robô pode limpar tapetes de pelo curto, mas não deve ser usado em tapetes grossos pois pode causar mau funcionamento. Para tapetes com franjas, dobre as franjas para baixo do tapete.

Como substituir a bateria?

A bateria não pode ser substituída pelo usuário. Entre em contato com um centro de assistência Samsung autorizado para a substituição. Use apenas baterias originais Samsung.

Por que o robô para quando é levantado?

O robô é equipado com sensores de levantamento: se as rodas não tocarem mais o chão, o aparelho para automaticamente a escova e o motor de aspiração por razões de segurança. Coloque-o de volta no chão para retomar.

MANUAL DE UTILIZADOR SR8846 NAVIBOT SAMSUNG

FUNCIONAMENTO DA ASPIRADORA

20

• Antes de utilizar este aparelho, leia as instruções com cuidado.
• Apenas para utilização em interiores.

Português

imagine as possibilidades

• Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.

• Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual.

SÍMBOLOS DE ATENÇÃO/AVISO USADOS

AVISO	Indica que existe o perigo de ferimentos graves ou morte.
ATENÇÃO	Indica que existe o risco de ferimentos ou danos materiais.

OUTROS SÍMBOLOS UTILIZADOS

NOTA	Explica os termos para ajudar os'utilizadores a comprehender como utiliser correctamente o produits.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Ao utilizar um dispositivo elétrico, as precauções básicas devem ser tomadas, incluindo o seguinte:

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O ASPIRADOR ROBÔ.

Desligue o aparelho da tomada de corrente se não estiver em utilização ou antes de efetuar uma manutenção.

AVISO: para reduzir o risco de incêndio, choque elétrico ou ferimentos:

GERAL

Utilize o aparelho apenas como descrito neste manual. - Não utilize o aspirador robot nem o carregue se estiverem danificados. - Se o aspirador não funcionar corretamente, se o tiver deixado cair, danificado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente. - Não mexa no carregador nem no aspirador robot com as mãos molhadas. - Utilize apenas em superfícies secas e no interior. - Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, exceto se forem supervisionadas ou se lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança. - As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

• Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
• Não o utilize ao ar livre ou em superfícies molhadas.
• Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efetuar uma manutenção.
• Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.
• Não o utilize com um cabo ou ficha danificado.
• Não puxe o aspirador pelo cabo, não utilize este último como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo longe de superfícies aquecidas.
• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
• Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
• Não corte nem queime as baterias pois estas explodem a altas temperaturas.
• Não tente verter o carregador. As reparações devem ser efectuadas num centro de assistência ao cliente qualificado.
• Não exponha o carregador a altas temperaturas, nem à humidade.

Aspirador robot

• Não aspire objetos duros ou afiados, como vidro, parafusos, moedas, etc.
• Não utilize o aspirador sem o reservatório instalado. Ao efetuar a manutenção, não ponha os dedos ou outros objetos dentro do compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.
• Não introduza nenhum objeto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fiapos, cabelos e tudo o que possa dificultar a passagem do ar.
• Não aspire materiais tóxicos (lixívia, amônia, líquido de limpeza de canos, etc.).
• Não aspire objetos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
• Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.
• Não utilize o aspirador robot num espaço fechado onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inflamável ou outros vapores explosivos ou tóxicos.
• Podem ocorrer fugas do eletrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas. Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido lhe entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico.

INFORMAÇÕES DE SEGURANÇA

02

CARACTERÍSTICAS DO PRODUTO

13

MONTAR O ASPIRADOR

15

UTILIZAR O ASPIRADOR

20

06 Corrente elétrica 07 Antes de utilizar 10 Durante a utilização 11 Limpeza e manutenção 13 Características do produto

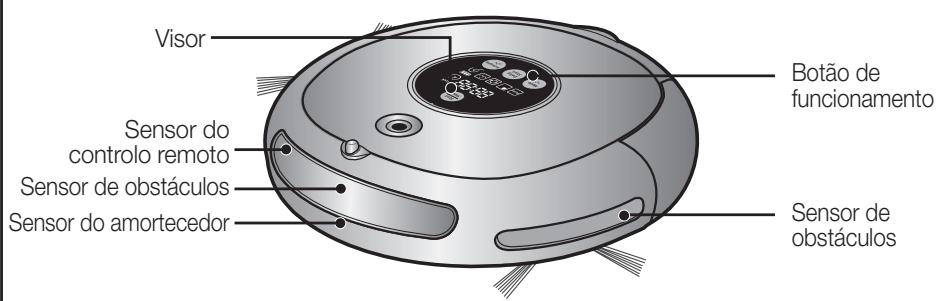

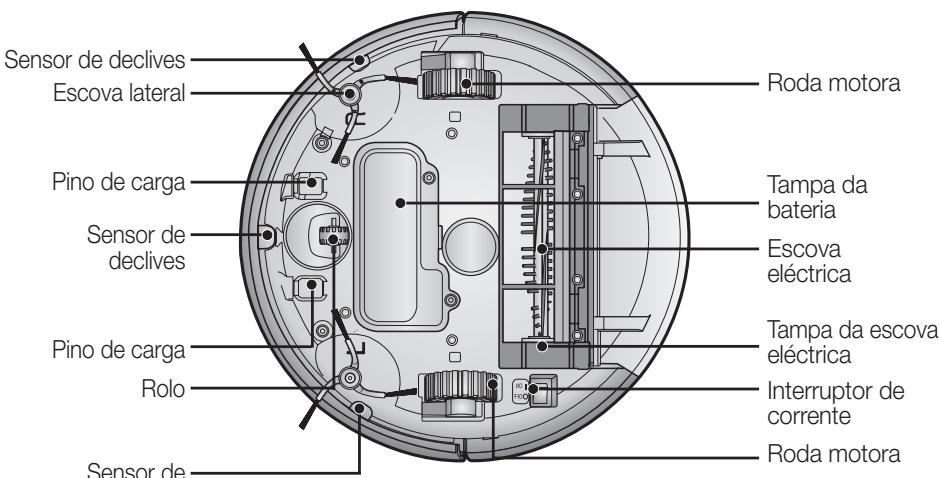

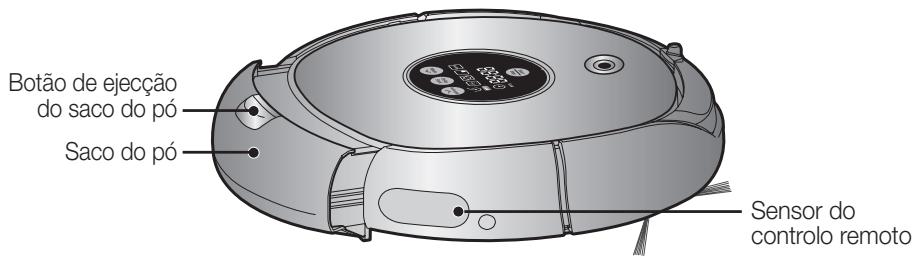

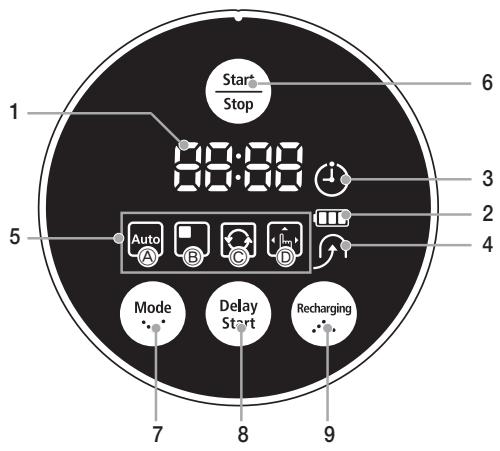

15 Componentes 16 Nome de cada peça

20 Instalar o aspirador robô

20 Ordem de instalação 20 Ligar ou desligar o interruptor de corrente. 21 Instalar o carregador 22 Carregar 23 Bateria 24 Instalar o VIRTUAL GUARD

26 Utilizar o aspirador robô

34 Tenha em atenção os métodos de manutenção e limpeza 34 Limpar a janela do sensor e a câmera 35 Limpar o saco do pó e o filtro 36 Limpar a escova elétrica 38 Limpar a escova rotativa lateral para limpeza de cantos 39 Limpar a roda motora

FILTRO E FERRAMENTAS DE MANUTENÇÃO

34

40 Lista de verificação antes de ligar para o serviço de assistência 42 Resolução dos problemas indicados pelos códigos de erro

RESOLUÇÃO DE PROBLEMAS

40

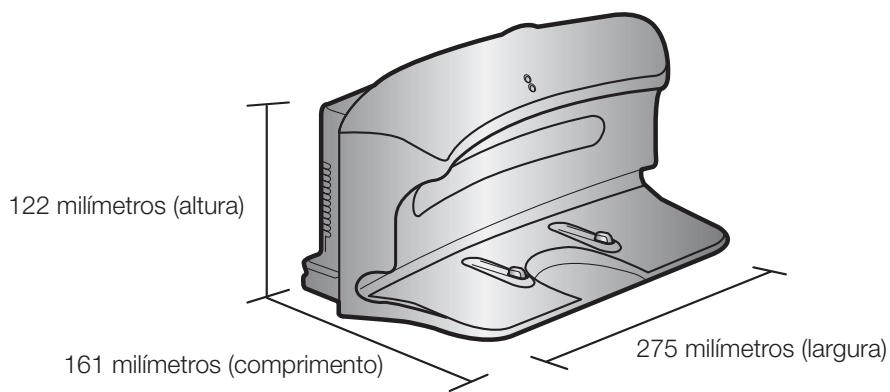

43 Especificações do produto

43

CORRENTE ELÉTRICA

Não dobre o cabo elétrico à força nem coloque em cima dele objetos pesados que o possam partir.

• Se o fizer, pode provocar um incêndio ou choque elétrico.

Limpe bem todo o pó ou água que possa existir na ficha elétrica.

• Se não o fizer, pode provocar uma avaria no aparelho ou um choque elétrico.

Não desligue a ficha elétrica da tomada de corrente puxando-a pelo cabo, nem toque na ficha com as mãos molhadas.

• Se o fizer, pode provocar um incêndio ou choque elétrico.

Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão.)

• Se o fizer, pode provocar um incêndio ou choque elétrico.

Não utilize uma ficha ou cabo elétrico danificado nem uma tomada de parede que esteja solta.

• Se o fizer, pode provocar um incêndio ou choque elétrico.

Informações de segurança

ANTES DE UTILIZAR

Antes de ligar o aspirador robô, verifique se o saco do pó está montado.

• Se o saco do pó não estiver colocado, o aspirador não funciona.

Nunca utilize o aspirador robô em locais com material combustível como:

• Locais com velas ou candeeiros de mesa no chão.
• Locais com fogo aceso (lareira ou braseira).
• Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.

O aspirador se destina a utilização doméstica. Não o utilize nos locais indicados a seguir.

• Sótãos, caves, armazéns, edifícios industriais, compartimentos separados distantes do edifício principal, locais molhados ou úmidos, como casas de banho ou lavanderias, e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anormal e avaria) se utilizar o aspirador nestes locais.

Abra todas as portas para limpar todos os compartimentos.

• Se uma porta estiver fechada, o aspirador robô não poderá entrar no compartimento.
• No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o aspirador robô possa cair para um piso inferior.

No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete.

• As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova elétrica.

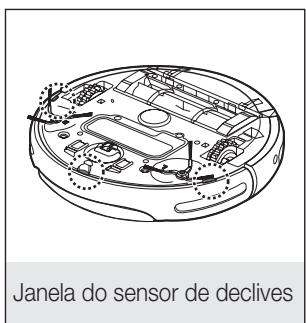

Quando o sensor de declives estiver sujo, o aspirador robô pode cair das escadas, parapeito, etc.

Isso pode provocar ferimentos em alguém ou danificar seriamente o aspirador.

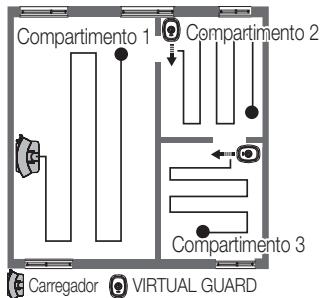

Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas. E limpe a janela do sensor e a câmera para não executar ordens erradas.

ANTES DE UTILIZAR

Retire primeiro todos os objetos preocupados ou artigos frágeis das áreas a aspirar.

• Verifique se retirou todos os objetos antes da limpeza.
• Retire os artigos frágeis, como louças, objetos de vidro, vasos de flores, etc.
• O aspirador robô não reconhece moedas, anéis ou outros objetos valiosos, como joias.

Retire os objetos espalhados pelo chão antes de aspirar.

• O aspirador robô detecta os obstáculos a 5 cm de distância.
• As toalhas de banho, os tapetes em frente das banheiras e lavatórios, as entradas, as divisões de serviço, os cabos elétricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova elétrica. Se isso acontecer, os objetos podem cair da mesa.

Informe todos os membros da família (ou pessoas relevantes) que devem ser cautelosos antes de aspirar ou ao usar o modelo de limpeza programada.

• O aspirador robô pode atingir as crianças e fazê-las cair.

Assegure-se de que as crianças não pisam nem se sentam em cima do aspirador robô.

• As crianças podem cair ou ferir-se, ou o aspirador pode ficar gravemente danificado.

Se deixar uma criança ou um animal de estimação sozinho, desligue o aspirador robô no interruptor de corrente.

• O aspirador robô pode chamar a sua atenção.
• Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova elétrica, pode ferir-se.
• Se uma criança ou animal de estimação estiver no caminho do aspirador robô, este último pode identificá-lo como um obstáculo e não limpar esta zona.
• Se o interruptor de corrente estiver desligado, o fornecimento de corrente é desligado e todas as funções são desativadas.

Ao instalar o carregador, não deixe o cabo elétrico esticado no chão.

• Se o aspirador robô se recarregar ou passar automaticamente pela estação de carregamento, pode enrolar o cabo elétrico à sua volta.

Mantenha sempre o cabo elétrico do carregador ligado à tomada de corrente.

• Embora o aspirador robô tenha uma função de carga automática, se o cabo elétrico da estação de carregamento estiver desligado, o aspirador não carrega a bateria automaticamente.

Informações de segurança

ANTES DE UTILIZAR

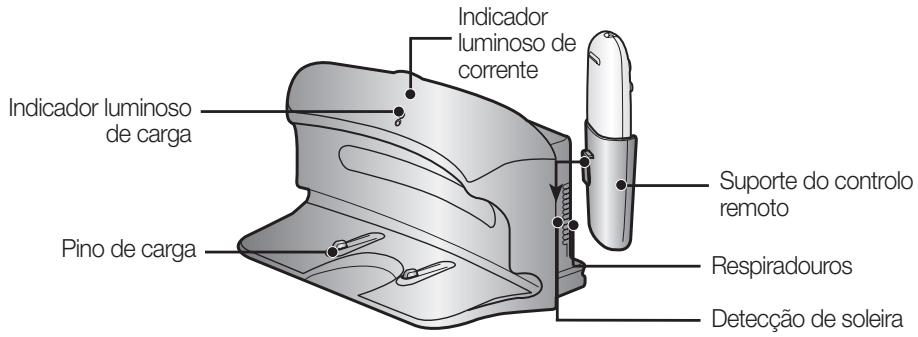

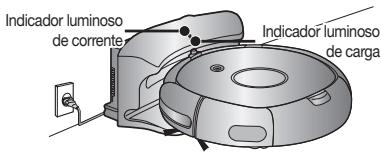

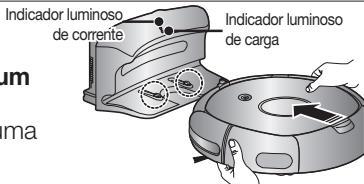

Instale o carregador num local de fácil acesso pelo aspirador robô.

• Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática.

Os objetos à frente do carregador impedem a entrada automática do aspirador robô.

• Desimpeça as áreas.

Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.

Não provoque um curto-circuito nos pinos de carga com objetos metálicos, como pauzinhos, chaves de fendas, etc.

• Causará danos graves no carregador.

Certifique-se de que não há vestígios de líquidos na estação do carregador.

• Se isso acontecer, pode provocar um incêndio ou choque elétrico.

Certifique-se de que o aspirador robô não passa sobre nem aspira líquidos, como água, óleo ou materiais para camas de animais de estimação.

• Pode provocar danos graves no aspirador.
• Os líquidos podem espalhar-se nas rodas e sujar todo o chão.

Não utilize o carregador para outros fins.

• Pode provocar danos graves no carregador ou provocar um incêndio.

Informações de segurança

DURANTE A UTILIZAÇÃO

Não utilize o aspirador robô em tapetes grossos.

• Pode provocar problemas no aspirador robô.
• Pode danificar os tapetes.

Não utilize o aspirador robô em cima de uma mesa ou em locais altos.

• Pode danificar o aspirador se ele cair acidentalmente.

O aspirador robô pode bater na mobília, por exemplo, nas pernas de uma cadeira ou de uma mesa, móveis estreitos ou compridos, etc. durante o funcionamento.

• Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa.

Não coloque nenhum objeto em cima do aspirador robot.

• Pode provocar uma avaria no mesmo.

Retire imediatamente todos os bocados grandes de papel ou sacos de plástico do aspirador quando aspirar.

• Se utilizar o aspirador durante um longo período de tempo com a porta de entrada obstruída, pode provocar danos graves no aspirador.

Se o aspirador robot fizer um barulho estranho, emitir um odor ou deitar fumo, desligue-o imediatamente no interruptor de corrente e ligue para o centro de assistência ao cliente.

O aspirador robot pode não continuar a funcionar se ficar preso na entrada ou soleira da porta de uma varanda.

• O aspirador robot deixa de funcionar, por razões de segurança, se não conseguir movimentar-se durante mais de 5 minutos.
• Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente (antes de deslocar o aspirador para um local onde possa continuar a limpeza).

Informações de segurança

DURANTE A UTILIZAÇÃO

NOTA

O aspirador robot não consegue limpar completamente os locais aonde não consegue chegar, como cantos, e os espaços entre os sofás e as paredes.

• Limpe esses locais manualmente.

NOTA

Se o aspirador robot não conseguir apanhar os montes de pó que se formaram durante a aspiração, pode fazer montes de pó antes da limpeza.

Para limpar o aspirador, não pulverize água diretamente na parte exterior do mesmo nem o limpe com um material volátil, como o benzeno, diluente ou álcool.

• Pode provocar danos graves no aspirador.

Não lance demasiada espuma no amortecedor do aspirador robô.

• Se o sensor do amortecedor ficar danificado, o aspirador robô pode colidir com as paredes ou os móveis.

Nenhuma pessoa além de um técnico de assistência qualificado pode desmontar ou reconstruir o aspirador.

• Pode danificar o aspirador.

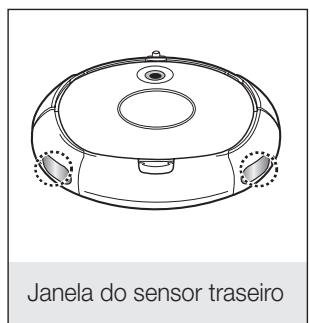

Retire, regularmente, quaisquer substâncias estranhas acumuladas nos sensores de obstáculos e declives.

• A sujidade acumulada nos sensores pode provocar o funcionamento incorreto dos mesmos.

LIMPEZA E MANUTENÇÃO

Para remover as substâncias estranhas, use sempre a escova de limpeza (antes de desligar o interruptor de corrente).

• Se não o fizer, o aspirador pode ligar-se subitamente e ferir alguém ou ficar danificado.

Se o cabo elétrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente.

• Se não o fizer, pode provocar um incêndio ou choque elétrico.

Antes da limpeza do carregador, desligue o cabo elétrico por motivos de segurança.

Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria.

• Se não utilizar baterias originais, o aspirador pode avariar.

Pode confinar o aspirador robot a uma determinada zona utilizando o modo de Barreira (parede virtual) ou limpar várias zonas, uma a uma, utilizando o modo de Proteção (porta virtual).

• O que é o reconhecimento da forma do teto (Visionary mapping™ - mapeamento por visualização)?

Esta função reconhece a forma do teto, utilizando a câmera existente na parte superior para identificar a área a limpar e determina o melhor modo de passar sobre elas e limpar todas as zonas do chão.

LIMPEZA DELICADA DE CADA CANTO

Como o aspirador robot limpa o chão de forma sequencial (→) ao longo do mapa determinado pela função de reconhecimento da forma do teto, limpa todos os cantos do chão.

VÁRIOS MODOS DE LIMPEZA

Existem vários modos de limpeza para se adaptarem a todas as suas necessidades.

1. Modo Automático

Limpa todos os compartimentos automaticamente.

2. Modo Pontual

Limpa muito bem uma área definida. Pode ser usado para limpar migalhas de pão ou bolo.

3. Modo Máximo

Funciona até a bateria ficar quase completamente descarregada.

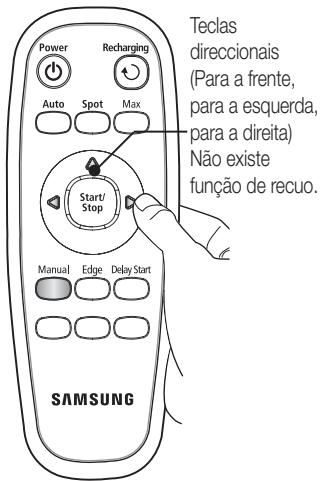

4. Modo Manual

Pode limpar manualmente o chão movendo o aspirador robô com um controle remoto.

5. Modo Cantos

Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o aspirador robô reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos.

Na hora programada, o aspirador robô começa a limpar o chão.

Quando a bateria tem pouca carga, o aspirador robô é automaticamente encaminhado para o carregador, para poder efetuar um carregamento automático rápido.

ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos.

ATRAVESSAR A SOLEIRA

O inovador sistema de transmissão do aspirador robô permite-lhe atravessar as soleiras das portas com uma altitude de cerca de 1,5 cm e limpar todos os compartimentos. O aspirador robô pode não conseguir passar numa soleira da porta de 1,5 cm, consoante a forma desta.

ANTI-CHOQUE

O aspirador robô detecta e evita obstáculos em duas fases. Na primeira fase, os sete sensores de obstáculos detectam os obstáculos e se o aspirador bater num obstáculo, os dois sensores do amortecedor observam o impacto.

Se levantar o aspirador robô durante a limpeza, as rodas motoras, a escova elétrica, o motor de sucção e a escova lateral rotativa param automaticamente graças à detecção do sensor.

Montar o aspirador

COMPONENTES

Corpo principal

- Controlo remoto

- Carregador (estação)

- Outros componentes

[Unidade principal] Parte dianteira

Parte lateral

Parte inferior

[Carregador (estação)]

[VIRTUAL GUARD]

As baterias não são fornecidas com o aparelho. Tem de as comprar separadamente. Instale as baterias alcalinas (como D) antes da utilização.

1 Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio.

2 Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorreta, o VIRTUAL GUARD não funciona.)

3 Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique. * Especificação: Baterias alcalinas tipo D (LR20)

[Controlo remoto]

Na altura da aquisição do produto, as pilhas não estão instaladas no controlo remoto. Instale as pilhas alcalinas (tipo AAA) antes da utilização.

Levante a tampa do compartimento de bateria localizado na parte de trás do controlo remoto, após prime a patilha de bloqueio.

Instale as pilhas no controlo remoto, como se mostra na figura abaixo. (Se instalar as pilhas com a polaridade errada, o controlo remoto não funciona.)

Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.

* Especificação: Pilhas alcalinas tipo AAA

[Visor]

SEÇÃO DO VISOR

1. Visor de números

• Mostra o visor do temporizador, o estado da evolução e os códigos de erro, utilizando números, letras e gráficos.

2. Indicador do nível da bateria

• A correta: Mostra a evolução da energia em 3 passos.
• Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca mostrando "LO".)

• Este ícone acende-se quando o aspirador robot volta à estação de carga, para recarregar a bateria.

• Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente.

(a) Modo automático: Este ícone acende-se quando é selecionado o Modo de auto limpeza. (b) Modo pontual: Este ícone acende-se quando é selecionado o Modo de limpeza pontual. (c) Modo Tmaxima: Este ícone acende-se quando é selecionado o Modelo de limpeza Tmaxima. (d) Modo manual: Este ícone acende-se quando é selecionado o Modo de limpeza manual. (e) Modo Cantos: "Ed SE" está ligado quando o modo de limpeza de cantos está selecionado.

SEÇÃO DOS BOTÕES

6. Iniciar/Parar

• Prima para selecionar um modo de limpeza. Depois de selecionar um modo de limpeza, prima o botão Iniciar/Parar para começar a limpar.

• Prima para programar uma limpeza. Pode adiar a limpeza até 23 horas.

9. Recarga

• Se premir este botão, o ícone de recarga acende-se e o aspirador robot volta à estação de carregamento para carregar a bateria.

INSTALAR O ASPIRADOR ROBOT

ORDEM DE INSTALAÇÃO

1. Ligar ou desligar o interruptor de corrente

Para usar o aspirador robot tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

2. Instalar o carregador

Para carregar o aspirador robot tem primeiro de instalar o carregador.

Como a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

3. Carregar a bateria

Tem de carregar completamente a bateria antes de utilizar o aspirador robot.

4. Instalar o VIRTUAL GUARD

Pode confinar o aspirador robot a uma zona específica usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Proteção (porta virtual).

LIGAR OU DESLIGAR O INTERRUPTOR DE CORRENTE

Para utilizar o aspirador robô, tem de ligar o interruptor de corrente.

Se desligar o interruptor de corrente, todas as definições são reiniciadas.

1. Vire a unidade principal e ligue o interruptor de corrente.

• Se os ícones não estiverem acesos, isso indica que a bateria está totalmente descarregada. Neste caso, acople o aspirador robô à base do carregador antes de ligar o interruptor de corrente.
• Tenha em atenção que se desligar o interruptor de corrente reinicia todas as definições.
• Se nenhuma tecla for premida durante aproximadamente 10 minutos e o aparelho estiver ligado, este desliga-se automaticamente para poupar bateria. Neste caso, para utilizar novamente o aspirador robô, carregue no botão "Power" ou "Start/Stop".

Se o interruptor de corrente estiver desligado, o aspirador robô não é carregado mesmo que esteja acoplado à base do carregador.

INSTALAR O ASPIRADOR ROBÔ

INSTALAR O CARREGADOR

Indicador luminoso de

1. Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.

1. Instale o carregador num local de fácil acesso pelo aspirador robô.

1. Disponha o cabo elétrico ao longo da parede.

1. Se o chão for de madeira, instale o carregador no mesmo sentido do grão da madeira.

Nunca desligue o cabo elétrico do carregador da tomada de parede.

• Se o carregador não receber corrente, o aspirador robô não consegue encontrar o carregador e não poderá carregar-se automaticamente.
• Se o aspirador robô for separado do carregador, a bateria fica automaticamente descarregada.

INSTALAR O ASPIRADOR ROBÔ

CARREGAR

Quando adquire o produto, a bateria está completamente descarregada e tem de carregar o aspirador robô manualmente.

Ligue o interruptor de corrente existente na parte inferior do produto.

1. Depois de alinhar os pinos de carga da unidade principal com o pino de carga da estação do carregador, prima a unidade principal até ouvir um som de "recarga" do carregador.

• O indicador luminoso de energia acende-se com uma luz verde.

2. Verifique o estado da energia do aspirador robô.

• Quando a carga começa, o indicador de nível da bateria e "B" aparecem em sequência no visor.
• Quando a carga estiver terminada, o indicador de nível da bateria e a indicação "FULL" aparecem no visor.

A carregar Totalmente carregado

• Quando o visor de nível da bateria pisca durante a limpeza, o aspirador robô para de aspirar e carrega-se automaticamente no carregador.

Carga terminada Carga

Se o nível da bateria piscar e a indicação "LO" aparecer durante a limpeza, o aspirador robô não pode ser comandado pelo controle remoto nem pela unidade principal. Neste caso, transporte o aspirador robô diretamente para o carregador, para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada.)

NOTA

• Quando adquire o produto, carregar totalmente a bateria demora cerca de 120 horas e funciona durante um período de 90 minutos.
• Se carregar uma bateria que esteja sobreaquecida, o tempo de entrega pode disparar.
• Medidas a tomar quando a ação não é uniforme. Se o aspirador robô não conseguir carregar automaticamente, verifique o seguinte:
• Desligue e ligue o interruptor de corrente na parte inferior do aspirador robô (Reiniciar).
• Volte a ligar o cabo elétrico do carregador (Reiniciar).
• Verifique se há substâncias estranhas no conector de energia e limpe os conectores de energia da unidade principal e do carregador com um pano seco.
• Verifique se há objetos perto do carregador que sejam refletores fortes.
• Se separar o aspirador robô do carregador, este descarrega-se naturalmente.
• Carregue o aspirador robô através do carregador, se possível. (Se deixar a casa sem ninguém durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do aspirador robô e desligue a corrente do carregador, para os guardar.)

INSTALAR O ASPIRADOR ROBÔ

BATERIA

• O aspirador robô é alimentado por uma bateria recarregável de hidreto de metal de níquel (NiMH) amiga do ambiente e uma função de prevenção de sobrecarga garante uma duração prolongada.
• O período de garantia da bateria é de 6 vezes a contar da data da compra.
• Antes de comprar uma bateria, pergunte no centro de assistência ao cliente qual o símbolo da peça genuína (SAMSUNG) e o número do modelo.

- Esta bateria destina-se apenas a aspiradores robôs da Samsung. A sua utilização noutros dispositivos ou para outras finalidades é estritamente proibida. - Não desmonte nem modifique a bateria. - Carregue-a num local com boa ventilação. - Não exponha a bateria ao fogo e não a aqueça. - Não ligue nenhum objeto metálico aos terminais (+) ou (-) da bateria. - Mantenha-a dentro de casa (0°C - 40°C). - Antes de deitar fora este produto, deite fora a bateria de acordo com as leis ambientais em vigor. - Não deite fora esta bateria no lixo doméstico. - Siga todos os regulamentos locais quando deitar fora baterias usadas.

• Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo.
• Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria.

A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços.

INSTALAR O ASPIRADOR ROBÔ

INSTALAR O VIRTUAL GUARD

Pode confinar o aspirador robô a uma zona específica usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Proteção (porta virtual).

Operações dos botões

1. Operações do indicador luminoso do modo

• Modo de Barreira (parede virtual): O indicador luminoso vermelho pisca.
• Modo de Proteção (porta virtual): O indicador luminoso verde pisca.
• Desligado: O indicador luminoso apaga-se.

2. Definir o modo

• Sempre que regar no botão Modelo/Alimentação, selecione os modos Barreira (parede virtual) → Proteção (porta virtual) → Desligado, por esta sequência.
• A distância da parede virtual é de 2,5 m no mínimo e poderá diferir dependendo do meio exterior e do movimento do robô.

Criar uma Barreira (parede virtual)

O VIRTUAL GUARD cria uma barreira invisível que o aspirador robô não consegue atravessar.

Ex.: em frente de vasos, mobília, porta da rua, etc.

1. Selecione o modo Barreira (parede virtual) com o botão Modelo/Alimentação.

• O indicador luminoso do modo pisca a vermelho.

2. Instale o VIRTUAL GUARD em frente das áreas de acesso que quer impedir ao aspirador robô.

• Instale o VIRTUAL GUARD de modo a que o sensor de detecção da distância possa criar uma barreira invisível que o aspirador robô não consiga atravessar.

Utilizar o modo de Proteção (porta virtual)

O VIRTUAL GUARD cria uma porta invisível que o aspirador robô não consegue atravessar, enquanto não acabar a limpeza dessa divisão. O VIRTUAL GUARD abre a porta invisível quando terminar a limpeza da divisão.

1. Selecione o modo Proteção (porta virtual) com o botão Modo/Alimentação.
2. O indicador luminoso do modo pisca a verde.
3. Instale o VIRTUAL GUARD à entrada da divisão que vai aspirar.
4. Instale o VIRTUAL GUARD de modo a que o sensor de deteção da distância possa criar uma barreira invisível que o aspirador robot não consiga atravessar.

NOTA

• Quando não estiver a utilizar o VIRTUAL GUARD, desligue a corrente. (Se não vai usar o aspirador robot durante longos períodos de tempo, retire as baterias para evitar que descarreguem.)
• Se o botão Modo/Alimentação não funciona, é porque as baterias estão gastas. Neste caso, substitua as baterias. (Especificações: Baterias alcalinas Tipo D (LR20))
• Pode comprar um VIRTUAL GUARD na Samsung Electronics Customer Care Co., Ltd.

• Recomendamos que instale um VIRTUAL GUARD a uma distância de 30 cm das paredes exteriores, uma vez que é criada uma barreira invisível que impede o aspirador robot de ir contra esse VIRTUAL GUARD.

Sobre o sensor IrDA.

• A transmissão do sinal de infravermelhos pode não ser fácil em locais expostos a lâmpadas de halogéneo ou ao ar livre.
• O aspirador robot utiliza 3 tipos de dispositivos de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais elevada.
• Quando utilizar o controlo remoto, o aspirador robot pode atravessar a barreira virtual do VIRTUAL GUARD ou ir contra um obstáculo, porque o sinal do controlo remoto tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.
• Se for utilizado num local pequeno ou a curta distância, o aspirador robot pode funcionar mal devido à interferência dos sinais de infravermelhos.
• Instale o VIRTUAL GUARD longe do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.
• Se utilizar mais de um aspirador robot em simultâneo, eles podem funcionar mal devido à interferência dos sinais de infravermelhos.

INICIAR/PARAR A LIMPEZA

Pode iniciar ou parar todas as funções do aspirador robot.

■ As funções do aspirador robot não funcionam se o interruptor de corrente estiver desligado. - Com o aspirador robot a funcionar, carregue no botão (Start/Stop) para cancelar a operação e selecionar uma função.

Ligar ou desligar

Ligar

• Controlo remoto: Carregue no botão [Power].
• Unidade principal: Carregue no botão (Start/Stop).
• Ficam ativados os botões da unidade principal, o indicador de nível da bateria e os ícones dos modos de limpeza.

Desligar

• Controlo remoto: Carregue no botão [Power].
• Unidade principal: Carregue sem soltar o botão (Start/Stop) durante 3 segundos.
• Ficam desativados todos os ícones, exceto o do indicador de nível da bateria.

Utilizar o controlo remoto

• Controlo remoto: Carregue no botão Automática, Pontual, Máxima, Manual ou Cantos.
• Unidade principal: Se preferir o modo Automática / Pontual / Máxima / Manual / Cantos com o botão (Modo) e (befores), e depois...
• Quando começar a aspirar, o aspirador robot começa a mover-se.
• Carregar no botão (parar/continuar) sem selecionar o modo de limpeza, começa a aspirar no modo Automático.

Utilizar os botões da unidade principal

Parar

• Para parar, carregue no botão (Iniciar/Parar) no controlo remoto ou na unidade principal.
• Quando parar a limpeza, o aspirador robot pára.

UTILIZAR O ASPIRADOR ROBOT

RECARGA

Pode fazer o aspirador robot regressar ao carregador para recarregar a bateria usando o botão de recarga.

• Com o aspirador robot a funcionar, carregue no botão (Iniciar/Parar) para cancelar a operação e carregue no botão Recarregar.

1. Carregue no botão Recarregar.
2. Acende-se o ícone da unidade principal (f) e o aspirador robot regressa ao carregador.
3. Para parar o aspirador robot quando ele está a voltar ao carregador, carregue no botão ()
4. Para testar a função de carga automática, carregue no botão Recharging quando o aspirador robot estiver a menos de 1,5 m do carregador.

Utilizar o controlo remoto

Resolução de problemas quando o aspirador robot não regressa ao carregador

• Verifique a instalação do carregador
• Se o carregador estiver num local onde possa guiar o aspirador robot até ele.
• Se o carregador estiver a mais de 5 m de distância do aspirador robot.

: Pode ser necessário mais tempo para que o aspirador robot regresse ao carregador.

• Carregue manualmente o aspirador robot nos seguintes casos.
• Se o carregador estiver instalado num canto.
• Quando a bateria estiver totalmente descarregada.
• Se o aspirador robot estiver preso num obstáculo (mobília, etc.)
• Se o aspirador robot não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado.

Utilizar os botões da unidade principal

LIMPEZA AUTOMÁTICA

O aspirador robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

• Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robot regressa automaticamente à estação do carregador e recomeça a aspirar antes de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma)

Botão da unidade principal Botão do controlo remoto Sequência de configuração

NOTA

• Se o aspirador robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
• Se mover o aspirador robot ou carregar num botão durante a carga, o aspirador conclui que a limpeza está completa e não a retoma.

Quando terminar a limpeza

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBOT

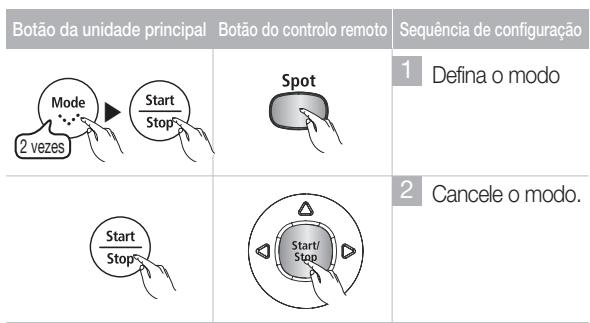

LIMPEZA PONTUAL

Pode limpar comodamente uma área específica quando haja muitas migalhas, poeira, etc.

Leve o aspirador robot para o local onde quer executar uma limpeza pontual.

• No modo de limpeza pontual, o aspirador robot limpa uma área quadrada com 1,5 m de lado.
• Quando a limpeza terminar, o aspirador robot indica as mensagens End, Stop e Stand by.

Quando o aspirador robot estiver na base de carregamento, não é possível efetuar a limpeza pontual.

Durante a limpeza

Quando terminar a limpeza

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA MÁXIMA

O aspirador robot move-se automaticamente e limpa até a bateria se esgotar e o respetivo nível piscar apenas um nível.

• Se a limpeza começar quando o aspirador estiver na base de carregamento, o tempo para regressar ao carregador diminui, porque o aspirador robot recorda a sua posição original quando se move. Se o nível da bateria ficar baixo durante a limpeza, o aspirador robot regressa automaticamente à estação de carregamento e retoma a limpeza antes de ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)

Durante a limpeza

• Se o aspirador robot concluir que a limpeza está completa, não a retoma.
• Se mover o aspirador robô ou carregar num botão durante a limpeza, o aspirador conclui que a limpeza está completa e não retoma a limpeza.

Não mova o aspirador robô nem carregue num botão durante a limpeza. Caso contrário, o aspirador robô conclui que a limpeza está completa e não retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBÔ

LIMPEZA MANUAL

Pode mover o aspirador robô para limpar um local específico diretamente, utilizando o controle remoto.

• Mova o aspirador robô para o local onde quer executar a limpeza manual.
• Pode fazer uma limpeza manual usando apenas o controle remoto.

Botão da unidade principal	Botão do controle remoto	Sequência de configuração
4 vezes	Manual	1 Defina o modo
Start Stop	Start Stop	2 Cancele o modo.

Durante a limpeza

• Se o aspirador robô estiver na estação de carregamento, a limpeza manual não é possível.

UTILIZAR O ASPIRADOR ROBÔ

LIMPEZA DE CANTOS

Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o aspirador robô reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. Ele aspira os cantos chegando o mais perto possível dos rodapés. (Este tipo de aspirador robô toca nos obstáculos e aspira.)

O aspirador robô move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

• Se a limpeza começar quando o aspirador estiver na estação de carregamento, o tempo para regressar ao carregador diminui, porque o aspirador robô recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o aspirador robô regressa automaticamente à estação de carregamento e recomeça a aspirar depois de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma)

Botão da unidade principal, botão do controle remoto, sequência de configuração

NOTA

• Se o aspirador robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
• Se mover o aspirador robot ou carregar num botão durante a limpeza, o aspirador conclui que a limpeza está completa e não a retoma.

Durante a limpeza

Quando terminar a limpeza

Não mova o aspirador robot nem carregue num botão durante a limpeza. Caso contrário, o aspirador robot conclui que a limpeza está completa e retoma a limpeza desde o início.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA PROGRAMADA

Pode programar o aspirador robot para fazer a limpeza a partir de uma determinada hora. (Intervalo de tempo: até 23 horas)

A limpeza programada só é executada se o aspirador robot estiver na estação de carregamento.

Botão daunitadeprincipal	Botão do controloremoto	Sequência de configuraçao	Exemplo:para comingar alimpar daiá 5 horas
DelayStart	Delay Start	1Entre no Modelo delimpeza programada.	PiscaHr
ModeRecharging	ParabotStartStopParasita	2Sempre que carregar no botão, o tempo aumenta ou diminui	PiscaHr
DelayStart	Delay Start	3Termine a definição.	S.Hr
Start		4Cancele a definição.	O icone apaga-se.

NOTA

Quando terminar a definição, se carregar no botão (tamanho/comprimento) e não no botão Início programado, cancela a hora da limpeza programada.

Depois de terminar a definição, se retirar manualmente o aspirador robot da estação de carregamento, cancela a hora da limpeza programada.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

TENHA EM ATENÇÃO OS MÉTODOS DE MANUTENÇÃO E LIMPEZA

• Se o interruptor de corrente estiver danificado, contacte o técnico de assistência para não provocar nenhum acidente.
• Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do aspirador robot.

• Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

O aspirador robot pode subitamente fazer a funcional e provocar ferimentos.

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

• Nunca utilize água em spray, diluente, benzina, etc., direção na unidade principal do aspirador robot.

• Limpe cuidadosamente a janela do sensor ou a câmera usando um pano macio.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR O SACO DO PÓ E O FILTRO

Antes de limpar o saco do pó, tem de esvaziá-lo.

• Quando retirar o saco do pó, tenha cuidado para não entornar o pó.
• Esvazie o saco do pó nos seguintes casos.
• Quando houver pó acumulado dentro do saco.
• Quando o poder de sucção enfraquecer subitamente.
• Quando o ruído aumentar de repente.

1. Carregue no botão de ejeção do saco do pó (PUSH) e puxe-o para fora do aspirador robô.

1. Retire a tampa do saco do pó puxando-a no sentido da seta na figura.

1. Retire o filtro do saco do pó puxando-o no sentido da seta na figura.

1. Limpe o pó do filtro e do saco.
2. Pode lavá-los com água.

1. Coloque o filtro no saco do pó.
2. Certifique-se de que a grade do filtro está voltada para baixo. Não pode instalá-la na direção errada.

1. Feche a tampa do saco de pó e instale-o na unidade principal.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A ESCOVA ELÉTRICA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

• Para esvaziar o pó do respetivo saco, retire-o antes de limpar a escova elétrica.

1. Retire o saco de pó pressionando o botão de ejeção do saco (PUSH).

1. Depois de verificar se há substâncias estranhas, carregue no gancho que fixa a tampa da escova para a retirar.

1. Retire a escova elétrica da unidade principal.

1. Retire quaisquer substâncias estranhas, como cabelos ou fios compridos enrolados na escova elétrica, usando uma escova de limpeza ou um aspirador.

1. Quando terminar a limpeza, monte primeiro a escova elétrica do lado do interruptor de corrente e depois monte o outro lado da escova da mesma forma.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

1. Depois de introduzir as 3 pontas na parte superior da tampa, empurre a outra extremidade para dentro até ela encaixar na posição correta com um "clique".

• Para impedir que o aspirador robot fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
• Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
• Como a escova elétrica aspira o pó do chão, pode ficar com cabelos e fios compridos enrolados. Verifique e limpe a escova elétrica regularmente.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

1. Verifique se a escova rotativa lateral está dobrada ou se há alguma substância estranha presa na escova.

1. Usando luvas de borracha, envolva a escova rotativa lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

1. Virando a escova rotativa lateral, repita os procedimentos do passo 2.

1. Se houver cabelos ou fios enrolados entre a unidade principal e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover.

Quando voltar a montar a escova, alinhe o "L" da escova rotativa lateral para limpeza de cantos como o "L" da unidade principal e monte a escova rotativa lateral.

(A letra "R" está gravada no lado direito da escova rotativa.)

Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas.

O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A RODA MOTORA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o aspirador robot.

• Se o aspirador robot começar de repente a andar em ziguezague, pode haver substâncias estranhas presas na roda motora.

1. Quando limpar a roda motora, coloque um pano macio no chão e deite a unidade principal com cuidado.

1. Verifique se há substâncias estranhas e retire-as com uma vareta ou uma pinça sem pontas afiadas, se for necessário.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

SINTOMA	LISTA DE VERIFICAÇÃO	MEDIDA A TOMAR
O aspirador robot não funciona antes da limpeza.	• O saco do pô está montado? • O interruptor de correto está ligado? • O modo de limpeza (Auta) está definindo no visor? • O;nvel da bateria está a piscar numsole não e a indicação 'LO' aparece no visor? • O aspirador robot não funciona se a bateria do controlo remoto estiver descarregada.	• Instale o saco do pô. • Ligue o interruptor de correto. • Carregue no botão (Stimp). (Para o deslagir, carregue sem soltar o botão (Stimp) durante 3 segundos ou mais.) • Levante o aspirador robot e coloque-omanualmente na estação do carregarador para correção-lo. • Substitua as pilhas do controlo remoto (Tipo AAA)
O aspirador robot deleixou de funciona durante a limpeza.	• O;nvel da bateria está a piscar numsole não e a indicação 'LO' aparece no visor? • O aspirador robot ficou preso em fios no chão? • O aspirador robot está preso numdesível do chão? - A roda motora está levantada. • A roda motora está envolvida numataoalhafine (pano)? • O aspirador robot está preso na soleira da porta?	• Levante o aspirador robot e coloque-omanualmente na estação do carregarador para correção-lo. • Desligue o interruptor de corrente e remove os fios. • Desligue o interruptor de corrente e mova o aspirador robot para及其他 local para continuar a limpeza. • Desligue o interruptor de corrente e retire a aoalhafine. • Desligue o interruptor de corrente e mova o aspirador robot para及其他 local para continuar a limpeza.
O poder da sucção é fracо ao limpar.	• Verifique se o saco do pô está cheio. • Verifique se a entrada de sucoção está obstruía comsubstências estranhas. • Verifique se o filtro está obstruído.	• Pare o aspirador robot e esvazie o saco do pô. • Desligue o interruptor de corrente e retire as substancias estranhas da entrada de sução. • Limpe bem o filtro.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

SINTOMA	LISTA DE VERIFICAÇÃO	MEDIDA A TOMAR
O aspirador robot não encontrar o_carregaror.	Verifique se a ficha do carregaror está corremente inserida na tomada.Se houver algoum Obstáculo num raio de circa de 1 m àrente do carregaror e circa de 0,5 m à esquerda e à direita do carregaror, tem de removesses obstáculos.Se houver algouma substência estranha no pinto de cargo, limpe-o com uma toalha seca.O VIRTUAL GUARD estáinstalado perto do carregaror?	Mova o VIRTUAL GUARD paraoutro local de modo a que o aspirador robot possa carregar-se automaticamente.
O aspirador robot passa através do VIRTUAL GUARD.	As baterias do VIRTUAL GUARD está gastas?O VIRTUAL GUARD está definido para o modo Proteção (portvirtual)?O indicator luminoso do modo está desligado?	Substitua as baterias.(2 baterias alcalinas Tipo D(LR20))Defina o VIRTUAL GUARD parao modo de Barreira (parede virtual).Verifique se o VIRTUAL GUARD está desligado e defina-o para o modo desejado.
A duração das baterias do VIRTUAL GUARD é demasiado curta.	Está a usar baterias secas de manganésio?	Substitua as baterias porbaterias alcalinas novas.(2 baterias alcalinas Tipo D(LR20))

RESOLUÇÃO DE PROBLEMAS ASSINALADOS COM CÓDIGOS DE ERRO

Código DE ERRO	MOTIVO	SOLUÇÃO
C 00	• O aspirador robot ficou travado ou preso durante a movimentação.	• Deslgue o interruptor de corrente na parte inferior e mova o aspirador robot para um local diferente.
C 01	• Hó substâncias estranhas (fios, papel, brinquados, etc.) presas na escova eletrica.	• Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da escova eletrica.
C 02	• Hó substâncias estranhas (fios, papel, brinquados, etc.) presas na roda motora da esquerda.	• Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da esquerda.
C 03	• Hó substâncias estranhas (fios, papel, brinquados, etc.) presas na roda motora da direita.	• Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da direita.
C 05	• Verifique o sensor do amortecedor.	• Puxe o amortecedor preso ligeiramente para fora.
C 06	• Hó substâncias estranhas (pó, manchas, etc.) na janela do sensor de obstáculos.	• Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas das janelas dos senseores dianteiro e traseiro usingo um pano macio.
C 07	• Hó substâncias estranhas (pó, manchas, etc.) na janela do sensor de declives.	• Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da janela do sensor de declives usingo um pano macio.
C 08	• O saco do pô não está colocado.	• Coloque o saco do pô até que ele encaixe com um “clique”.
C 09	• Hó substâncias estranhas (fios, panos, etc.) presas na escova rotativa lateral para limpeza de cantos.	• Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos.

• Se carregar no botão Iniciar/Parar ou desligar o interruptor de corrente, limpa o código de erro.

Especificações do produto

Carregador (estação)

CLASSIFICacao	ARTIGO	DETAILHE
Especificações mecânicas	Diâmetro	355mm
	Altura	93mm
	Peso	4.0kg
Especificações eletricas	Tensão	AC 220-240V~, 50-60Hz
	Consumo de energia durante a entrega	50 W
	Consumo de energia da unidade principal	40 W
	Especificações da bateria	14.4V / 2,000 mA
Especificações de limpeza	Capacidade do saco do pó	Cerca de 0.6 l
	Tipo de corregado	Carregamento automatico/ manual
	Modo de limpeza	Limpeza Automática, Pontual, Máxima, Manual, Cantos, Programada
	Tempo de corregado	Aproximamente 120 minutos
	Tempo de limpeza (uma superficie dura)	Aproximamente 90 minutos
Método de limpeza		Reconhecimento da forma do tecto
Tipo do botão da unidade principal		Tipo botão

Este Aspirador foi aprovado de acordo com as seguintes normas.

Diretiva EMC: 2004/108/CE

Diretiva de Segurança de Baixa Voltagem: 2006/95/CE

SAMSUNG

Se tiver alguma dúvida ou comentário sobre os produtos Samsung,

contacte por favor a nossa linha de apoio a clientes Samsung.

80820-SAMSUNG (726-7864)

www.samsung.com
