SR8846 NAVIBOT - Robot aspirador SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador robot
Marca	Samsung
Modelo	SR8846 Navibot

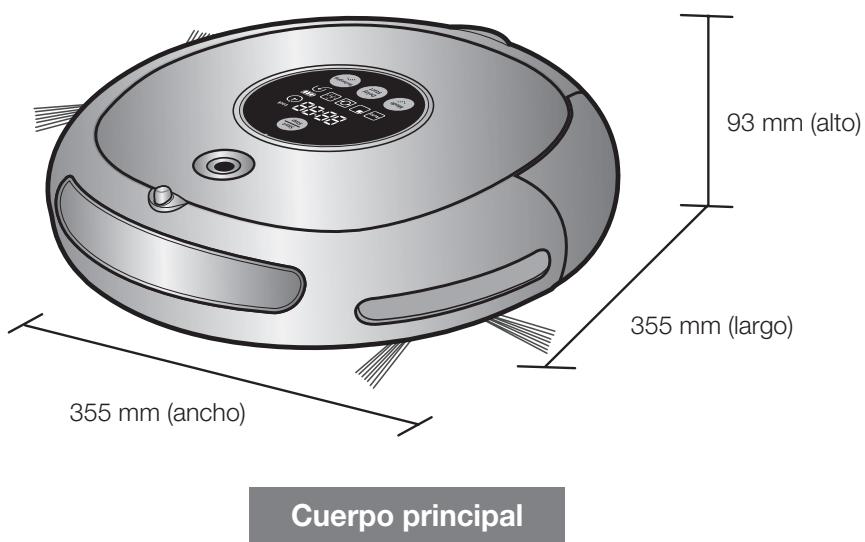

Dimensiones (diámetro)	355 mm
Altura	93 mm
Peso	4,0 kg
Alimentación	AC 220-240 V ~, 50-60 Hz (cargador); consumo de carga 50 W, unidad principal 40 W
Tipo de batería	NiMH recargable 14,4 V / 2000 mAh
Tiempo de carga	Aproximadamente 120 minutos
Autonomía	Aproximadamente 90 minutos en suelo duro
Capacidad del depósito de polvo	Aproximadamente 0,6 L
Modos de limpieza	Auto, Spot, Max, Manual, Edge (Obstáculo), Programado
Tecnología de guiado	Reconocimiento de la forma del techo (Visionary mapping™)
Funciones especiales	Detección de obstáculos, anticolisión, superación de umbrales hasta 1,5 cm, Muros Virtuales (Fence/Guard), recarga automática, reanudación de la limpieza
Limpieza y mantenimiento	Lente del sensor y cámara (paño suave), depósito y filtro lavables, cepillo principal y lateral limpiables, rueda de tracción
Seguridad	Parada automática en caso de elevación, sensores de desnivel, sensores antichoque, protección contra sobrecargas

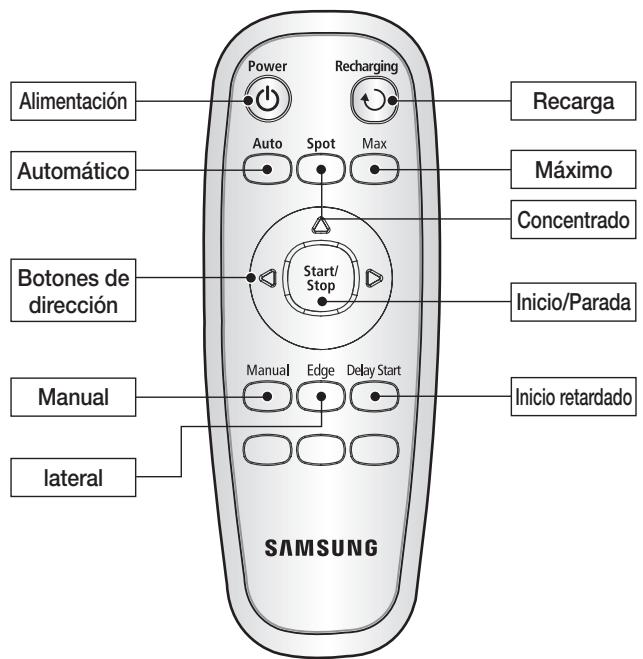

Accesorios incluidos	Control remoto, base de carga, módulo Muros Virtuales, cepillo de limpieza, filtro de repuesto, soporte del control remoto, 2 pilas AAA
Piezas de repuesto disponibles	Filtros, cepillos, batería, módulo Muros Virtuales adicional
Garantía	1 año (piezas y mano de obra)
Uso	Interior únicamente, superficies secas

Preguntas frecuentes - SR8846 NAVIBOT SAMSUNG

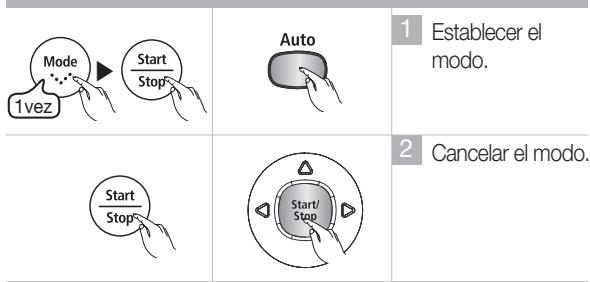

¿Cómo iniciar una limpieza automática?

Presione el botón Start/Stop de la unidad principal o el botón Auto del control remoto. El robot comienza a limpiar automáticamente. Para detenerlo, presione nuevamente Start/Stop.

¿Cómo programar una limpieza diferida?

Coloque el robot en la base de carga. Presione el botón Delay Start de la unidad principal o del control remoto. Use las flechas para ajustar el retraso (hasta 23 horas) y luego confirme con Delay Start. El símbolo de programación se enciende.

¿Qué hacer si el robot no encuentra su base de carga?

Verifique que el cargador esté enchufado y que no haya obstáculos a menos de 1 m al frente y 50 cm a los lados. Limpie los contactos de carga con un paño seco. Asegúrese de que el módulo Muros Virtuales no esté demasiado cerca del cargador.

¿Cómo limpiar el filtro del depósito de polvo?

Apague el interruptor de alimentación debajo del aparato. Retire el depósito de polvo, abra la tapa, separe el filtro y lávelo con agua. Vuelva a colocarlo asegurándose de que la superficie cuadriculada quede hacia arriba.

¿Cómo instalar los muros virtuales?

Inserte 2 pilas alcalinas tipo D (LR20) en el módulo. Seleccione el modo Fence (barrera roja) o Guard (puerta verde) con el botón. Coloque el módulo en el lugar deseado, el infrarrojo crea una barrera invisible.

¿Qué significa el código de error C01?

El código C01 indica que un cuerpo extraño (cuerda, papel, etc.) está atascado en el cepillo principal. Apague el interruptor de alimentación debajo del robot y retire el objeto atascado.

¿Cuánto dura la batería en uso?

La batería NiMH ofrece aproximadamente 90 minutos de limpieza en suelo duro después de una carga completa de aproximadamente 120 minutos. El tiempo puede variar según el modo y la superficie.

¿Puede el robot aspirar sobre alfombras?

El robot puede limpiar alfombras de pelo corto, pero no debe usarse sobre alfombras gruesas ya que puede provocar un mal funcionamiento. Para alfombras con flecos, doble los flecos debajo de la alfombra.

¿Cómo reemplazar la batería?

La batería no puede ser reemplazada por el usuario. Comuníquese con un centro de servicio al cliente autorizado de Samsung para el reemplazo. Use solo baterías originales Samsung.

¿Por qué el robot se detiene cuando se levanta?

El robot está equipado con sensores de elevación: si las ruedas ya no tocan el suelo, el aparato detiene automáticamente el cepillo y el motor de succión por razones de seguridad. Colóquelo en el suelo para reanudar.

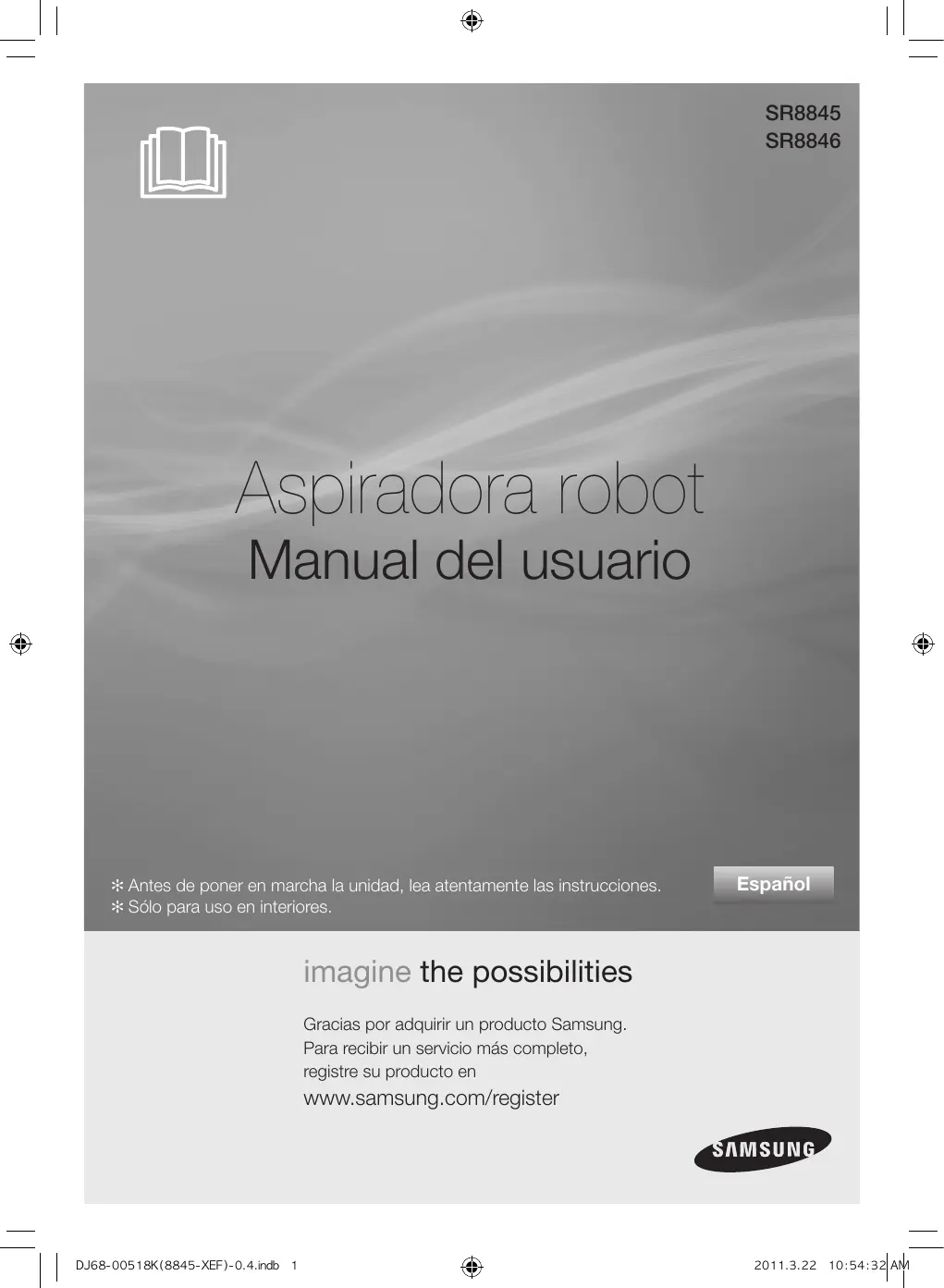

MANUAL DE USUARIO SR8846 NAVIBOT SAMSUNG

• Antes de poner en marcha la unidad, lea atentamente las instrucciones.
• Sólo para uso en interiores.

Español

imagine the possibilities

Gracias por adquirir un producto Samsung.

Para recibir un servicio más completo,

registre su producto en

www.samsung.com/register

INFORMACIÓN DE SEGURIDAD

• Antes de poner el aparato en funcionamiento, lea este manual en su totalidad y consérvelo para futuras consultas.

• Ya que las siguientes instrucciones de funcionamiento se aplican a varios modelos, las características de su aspiradora pueden variar ligeramente de las descritas en este manual.

SÍMBOLOS DE PRECAUCIÓN/ADVERTENCIA UTILIZADOS

ADVERTENCIA	Indica que hay un peligro de muerte o lesiones graves.
PRECAUCION	Indica que hay un riesgo de lesiones personales o daño material.

OTROS SÍMBOLOS UTILIZADOS

NOTA	Explicación de关键时刻 para poder a los usuario a comprendir como utiliser este producto adecuadamente.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar un electrodoméstico deben tomarse unas precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA ASPIRADORA ROBOT.

Cuando no utilice la aspiradora, desenchúfela de la toma, así como antes de realizar cualquier mantenimiento.

ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o lesiones:

GENERAL

• Utilice la aspiradora solo como se explica en este manual.
• No utilice la aspiradora robot ni el cargador si están dañados.
• Si la aspiradora no funciona correctamente, ha sufrido alguna caída, se ha dañado, se ha dejado en el exterior o se ha mojado, debe devolverla a un centro de atención al cliente.
• No manipule el cargador ni la aspiradora robot con las manos húmedas.
• Utilícela sólo en superficies de interior que estén secas.
• Este electrodoméstico no está pensado para que lo usen personas (incluidos los niños) con las capacidades físicas, sensoriales o mentales reducidas, o faltas de conocimiento y experiencia, sin la supervisión o las indicaciones de una persona responsable que garantice un uso seguro del aparato.
• No deje que los niños jueguen con el electrodoméstico.

CARGADOR DE LA BATERÍA

• No modifique el enchufe polarizado para que se adapte a uno no polarizado o a un cable alargador.
• No lo utilice en exteriores o sobre superficies húmedas.
• Desenchufe el cargador cuando no lo utilice y antes de las operaciones de mantenimiento.
• Utilice solo el cargador suministrado por el fabricante.
• No lo utilice con un cable o un enchufe dañados.
• Para trasladarlo no tire del cable, no lo utilice como asa, no atrape el cable con la tapa ni lo enrolle alrededor de bordes o esquinas cortantes. Mantenga el cable apartado de las superficies calientes.
• No utilice cables alargadores ni enchufes con una capacidad de energía de corriente inadecuada.
• No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe, no del cable.
• No rompa ni arroje al fuego las pilas, ya que una temperatura elevada puede hacerlas explotar.
• No intente abrir el cargador. La reparación debe efectuarse solo en un centro de servicio cualificado.
• No exponga el cargador a temperaturas altas ni a ningún tipo de humedad.

ASPIRADORA ROBOT

• No aspire objetos duros o afilados como cristales, clavos, tornillos, monedas, etc.
• No utilice la aspiradora sin el filtro colocado en su lugar. Durante el mantenimiento de la unidad, no introduzca los dedos ni otros objetos en la cámara del ventilador, ya que la unidad se puede poner en marcha accidentalmente.
• No ponga ningún objeto en las aberturas. No utilice la aspiradora si una abertura está bloqueada; mantenga las aberturas libres de polvo, hilachas, pelos y cualquier otra cosa que pueda reducir el caudal de aire.
• No aspire materiales tóxicos (como lejía con cloro, amoniaco, limpiadores en seco, etc.)
• No aspire materiales que puedan arder o provocar humo, como cigarrillos, fósforos o cenizas calientes.
• No aspire líquidos inflamables o combustibles, como gasolina, ni utilice la aspiradora en zonas donde estos puedan estar presentes.
• No utilice la aspiradora robot en un lugar cerrado donde haya vapores desprendidos de pinturas a base de aceite, disolventes, productos antipolilla, polvo inflamable u otros vapores explosivos o tóxicos.
• Se pueden producir fugas en las celdas de las pilas en condiciones extremas de uso o de temperatura.

Si el líquido entra en contacto con la piel, lávela rápidamente con agua. Si el líquido entra en contacto con los ojos, enjuáguelos inmediatamente con agua limpia durante al menos 10 minutos. Solicite atención médica.

INFORMACIÓN DE SEGURIDAD

02

CARACTERÍSTICAS DEL PRODUCTO

13

MONTAJE DE LA ASPIRADORA

15

MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO

34

SOLUCIÓN DE PROBLEMAS

40

ESPECIFICACIONES DEL PRODUCTO

43

06 Acerca de la alimentación eléctrica 07 Antes de utilizar 10 Durante la utilización 11 Limpieza y mantenimiento 13 Características del producto

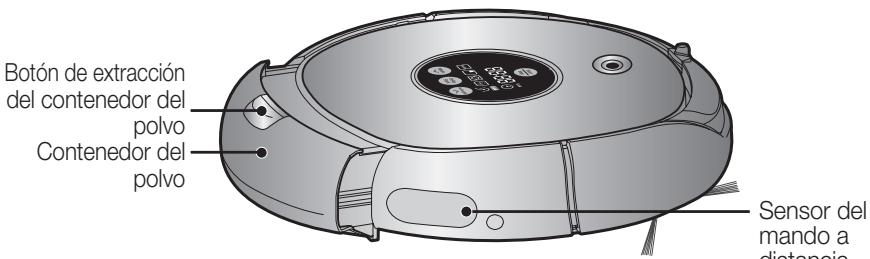

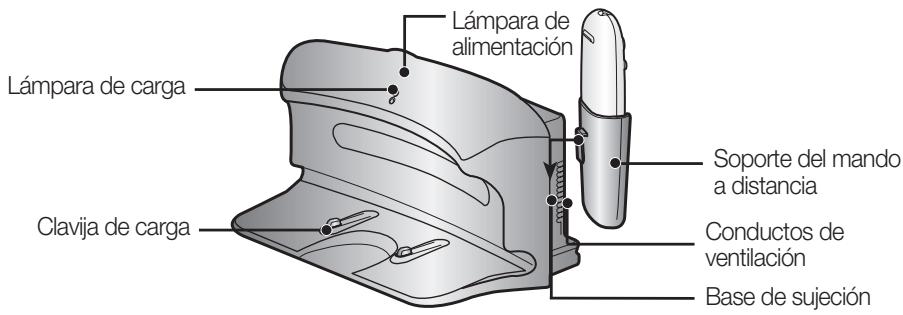

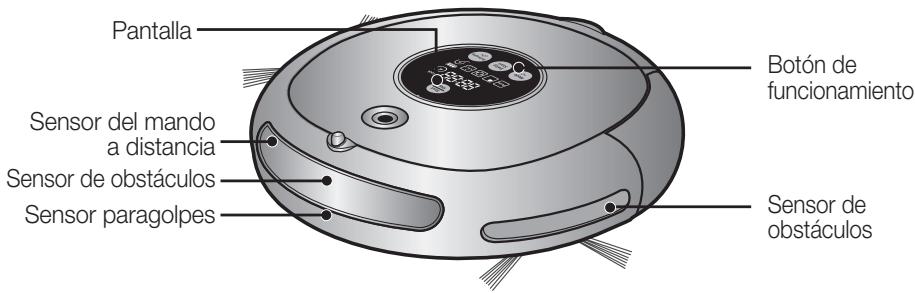

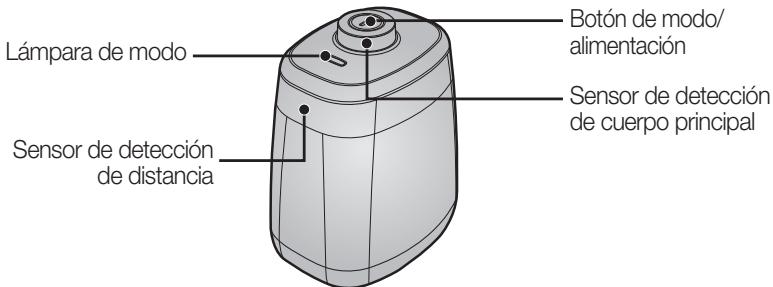

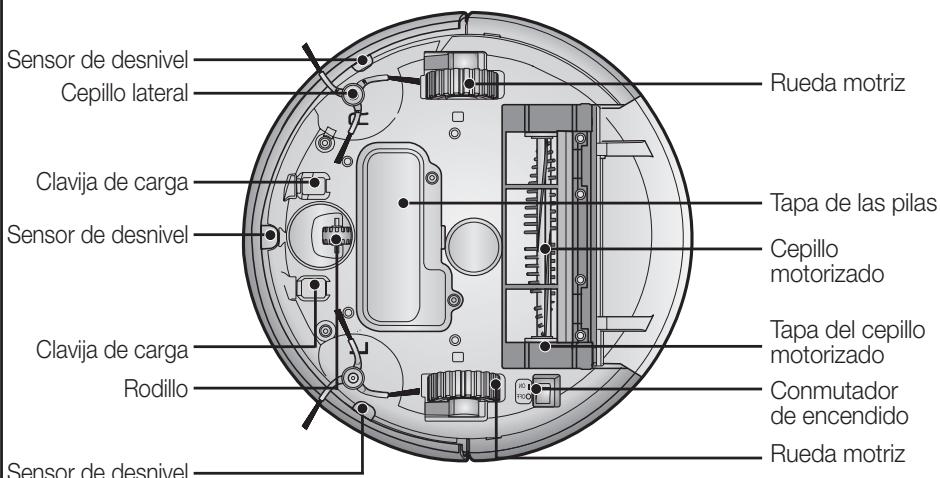

15 Componentes 16 Nombre de cada componente

20 Instalación de la aspiradora robot

20 Orden de instalación 20 Apagado y encendido 21 Instalación del cargador 22 Carga 23 Acerca de la batería 24 Montaje de la VIRTUAL GUARD

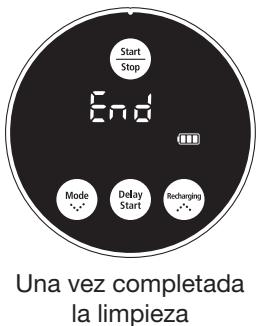

26 Uso de la aspiradora robot

26 Inicio/parada de la limpieza 27 Recarga 28 Limpieza automática 29 Limpieza concentrada 30 Limpieza máxima 31 Limpieza manual 32 Limpieza lateral 33 Limpieza programada

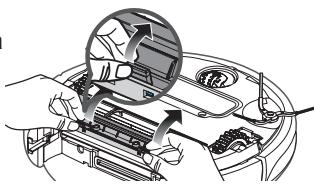

34 Limpieza de la aspiradora robot

34 Debe recordar los métodos de mantenimiento y limpieza 34 Limpieza de la ventana del sensor y la CAMERA 35 Limpieza del contenedor del polvo y el filtro 36 Limpieza del cepillo motorizado 38 Limpieza del cepillo giratorio lateral para la limpieza de bordes 39 Limpieza de la rueda motriz

40 Lista de comprobación antes de llamar al centro de atención al cliente 42 Soluciones de problemas según los códigos de error

43 Especificaciones del producto

ACERCA DE LA ALIMENTACIÓN ELÉCTRICA

No doble excesivamente el cable de alimentación ni lo coloque sobre objetos pesados que puedan romperlo.

• Se puede producir una descarga eléctrica o un incendio.

Elimine cualquier resto de polvo o de agua del enchufe.

• De no hacerlo se podrá producir un mal funcionamiento o una descarga eléctrica.

No saque el enchufe tirando del cable de alimentación ni lo toque con las manos mojadas.

• Se puede producir una descarga eléctrica o un incendio.

No utilice enchufes múltiples en una sola toma. (No deje el cable expuesto sobre el suelo.)

• Se puede producir una descarga eléctrica o un incendio.

No utilice enchufes o cables dañados, ni tomas de pared sueltas.

• Se puede producir una descarga eléctrica o un incendio.

Información de seguridad

ANTES DE UTILIZAR

Antes de activar la aspiradora robot, compruebe que el contenedor del polvo está montado.

• Si el contenedor del polvo no está montado, la aspiradora no funciona.

No utilice nunca la aspiradora en lugares donde haya materiales combustibles como:

• Lugares con velas o lámparas de escritorio en el suelo.
• Lugares con fuegos sin vigilancia (llamas o ascuas).
• Lugares donde haya gasolina, alcohol destilado, disolventes, ceniceros con cigarrillos encendidos, etc.

La aspiradora robot solo es para uso doméstico. No la utilice en los siguientes lugares.

• Buhardillas, sótanos, almacenes, edificios industriales, habitaciones separadas alejadas del edificio principal, lugares expuestos a condiciones de humedad, como cuartos de baño o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueden producir daños graves (funcionamiento anómalo o roturas) cuando se utiliza en estos lugares.

Abra todas las puertas cuando limpie las habitaciones.

• Si una puerta está cerrada, la aspiradora no entrará en esta habitación.
• Sin embargo, deben cerrar la puerta principal, la de la terraza, la del cuarto de baño, y la de cualquier otra habitación desde donde la aspiradora pueda caer a un piso inferior.

Para limpiar alfombras con grandes borlas, pliegue estas bajo la alfombra.

• Las borlas pueden dañar la alfombra y la aspiradora, ya que pueden quedar atrapadas por la rueda motriz o el cepillo motorizado.

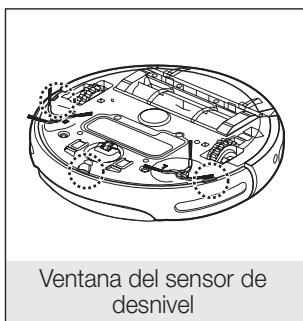

Si el sensor de descenso está sucio, la aspiradora robot puede caer por escaleras, barandillas, etc.

Podría causar lesiones personales o dañarse el producto.

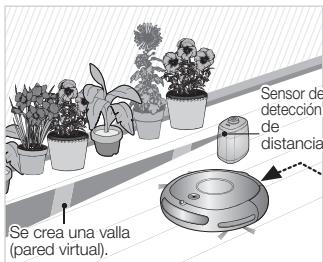

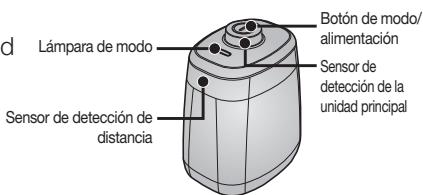

Para prevenir este riesgo, instale la VIRTUAL GUARD (configuración del modo Valla) delante de las zonas peligrosas. Y limpie la ventana del sensor para que la cámara no acepte órdenes erróneas.

ANTES DE UTILIZAR

Retire previamente los objetos grandes o frágiles de la zona que vaya a limpiar.

• Antes de limpiar, retire cualquier objeto.
• Retire objetos frágiles como cerámica, cristal, jarrones, etc.
• La aspiradora robot no reconoce monedas, anillos ni otros objetos valiosos como joyas.

Antes de aspirar, retire los objetos diseminados por el suelo.

• La aspiradora robot está diseñada para detectar obstáculos a 5 cm de distancia.
• Las toallas de baño, las alfombrillas de cuartos de baño, entradas y de otras habitaciones, los cables de alimentación, los manteles o los cinturones se pueden enrollar en la rueda motriz o el cepillo motorizado. Esto puede hacer que los objetos se caigan de la mesa.

Haga saber a los miembros de la familia (u otros residentes) que deben tener cuidado al efectuar la limpieza o cuando utilicen el modo de limpieza programada.

• Si se hace funcionar la aspiradora robot cuando hay niños, ellos pueden tropezar con ella y caerse.

Procure que los niños no pisen la aspiradora ni se sienten sobre ella.

• Los niños se pueden caer y lesionarse o el producto se puede dañar seriamente.

Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot.

• La aspiradora robot puede atraer su atención.
• Si la rueda motriz o el cepillo motorizado atrapa los dedos, los pies, la ropa o el pelo, se pueden producir lesiones.
• Si un niño o una mascota se encuentran en el camino de la aspiradora, esta puede identificarlos como un obstáculo y no efectuar la limpieza de dicha zona.
• Cuando se desactiva el conmutador de encendido, se corta el suministro de alimentación y se desactivan todas las funciones.

Cuando instale la estación de energía, no deje el cable de alimentación expuesto en el suelo.

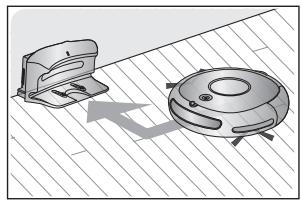

• Cuando la aspiradora robot se recarga automáticamente o para en la estación de energía, puede arrollar el cable de alimentación alrededor de ella.

Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente.

• La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de carga está desenchufado, no podrá cargar la batería automáticamente.

Información de seguridad

ANTES DE UTILIZAR

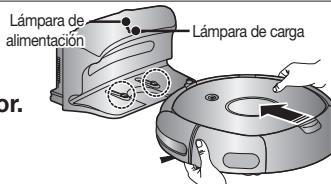

Instale el cargador en un lugar fácilmente accesible para la aspiradora robot.

• Si el cargador está instalado en un rincón, se pueden provocar movimientos innecesarios y se puede perturbar el proceso de recarga automática.

Los objetos colocados delante del cargador impedirán que la aspiradora robot se recargue automáticamente.

• Deje el área libre de objetos.

No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m frontalmente.

No cortocircuite las clavijas de carga con objetos metálicos, como varillas, destornilladores, etc.

• Se podrá dañar seriamente el cargador.

Asegúrese de que no haya ningún resto de líquidos en la estación de carga.

• De no hacerlo se podría producir un incendio o una descarga eléctrica.

Asegúrese de que la aspiradora robot no aspire ni se desplace sobre líquidos como agua, aceite o suciedad de las mascotas.

• Se podrá dañar seriamente el producto.
• Las ruedas pueden esparcir los líquidos y extender la suciedad.

No utilice el cargador con otros propósitos. - Podrá dañar seriamente el cargador o causar un incendio.

DURANTE LA UTILIZACIÓN

No se puede usar esta aspiradora robot en alfombras gruesas.

• La aspiradora robot puede presentar problemas de funcionamiento.
• Se pueden dañar las alfombras.

No utilice la aspiradora robot sobre una mesa o lugares elevados.

• Se podrá dañar en caso de caída accidental.

Durante el funcionamiento, la aspiradora robot puede chocar con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc.

• Para obtener un rendimiento más limpio y rápido, coloque las sillas sobre una mesa.

No coloque ningún objeto encima de la aspiradora robot.

• Podría causar un mal funcionamiento.

Durante la limpieza, quite inmediatamente los papeles grandes o bolsas de plástico que pueda haber en la aspiradora.

• Si utiliza la aspiradora largo tiempo con un puerto de entrada obstruido, se puede dañar seriamente el producto.

Si se oye un sonido no habitual, se notan olores o se ve humo que procede de la aspiradora robot, desconecte inmediatamente el conmutador de encendido y llame al centro de atención al cliente.

La aspiradora robot no puede continuar funcionando si queda atrapada en la entrada o en el umbral de la terraza.

• La aspiradora robot detendrá su funcionamiento por razones de seguridad si durante 5 horas no se puede mover.
• Para reanudar el funcionamiento, se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde pueda continuar funcionando.

Información de seguridad

DURANTE LA UTILIZACIÓN

La aspiradora robot no puede limpiar completamente los lugares a los que no pueda acceder, como los rincones y los espacios entre los sofás y las paredes.

• Debe limpiar estas áreas de vez en cuando.

Después de la limpieza pueden quedar acumulaciones de polvo formadas durante la limpieza que la aspiradora no pueda aspirar.

• En tales casos, estas acumulaciones de polvo se han de eliminar con la limpieza.

LIMPIEZA Y MANTENIMIENTO

Para limpiar el producto, no rocíe el exterior directamente con agua ni utilice materiales volátiles como benceno, disolventes o alcohol.

• Se podrá dañar seriamente el producto.

No presione con fuerza el paragolpes de la aspiradora robot.

• Si se daña el sensor del paragolpes, la aspiradora robot puede chocar con las paredes o los muebles.

Nadie que no sea un técnico de servicio autorizado debe montar o desmontar la unidad.

• Se podrá dañar el producto.

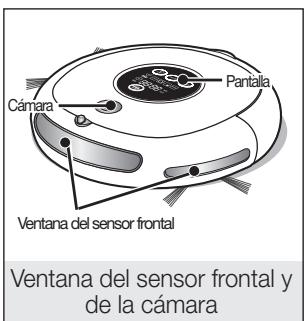

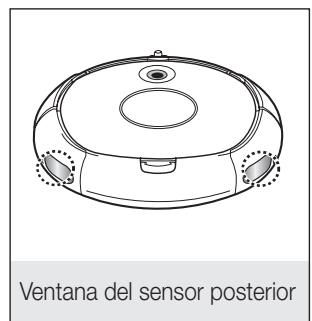

Elimine regularmente cualquier sustancia extraña que se acumule en los sensores de obstáculos o de desnivel.

• La suciedad acumulada en los sensores puede hacer que estos no funcionen correctamente.

LIMPIEZA Y MANTENIMIENTO

Para eliminar las sustancias extrañas, utilice siempre el cepillo de limpieza cuando desactive el conmutador de encendido.

• De no hacerlo, la unidad podrá activarse repentinamente y provocar lesiones personales o dañar el producto.

Si el cable de alimentación está dañado, debe sustituirlo un técnico cualificado del servicio de atención al cliente.

• De no hacerlo, se podrá producir un incendio o una descarga eléctrica.

Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad.

Póngase en contacto con el centro de atención al cliente de Samsung Electronics para sustituir la batería.

• Si no se utilizan las baterías originales, se puede dañar el producto.

UTIL FUNCIÓN DE VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpiar cada sección una por una mediante el modo Defensa (puerta virtual).

• ¿Qué es el Reconocimiento de la forma del techo (Visionary mapping™)?

Esta función reconoce la forma del techo mediante una cámara colocada en la parte superior del aparato para identificar el área que se debe limpiar y determina el mejor modo de paso por cada sección de la superficie y de limpiarla.

LIMPIEZA ESPECIAL DE CADA RINCÓN

VARIOS MODOS DE LIMPIEZA

Se proporcionan varios modos de limpieza para satisfacer cada necesidad.

1. Modo automático

Limpia la habitación automáticamente.

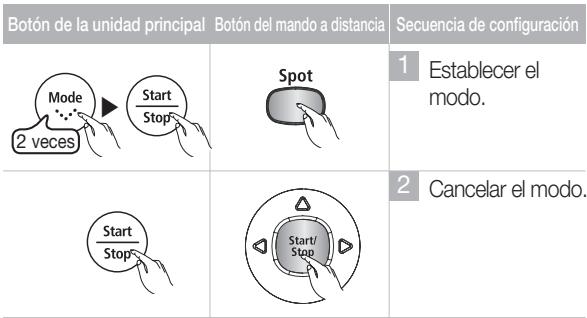

1. Modo concentrado

Limpia intensivamente una zona determinada. Se puede usar para eliminar restos de pan o galletas.

1. Modo máximo

Funciona hasta que la batería casi se ha agotado.

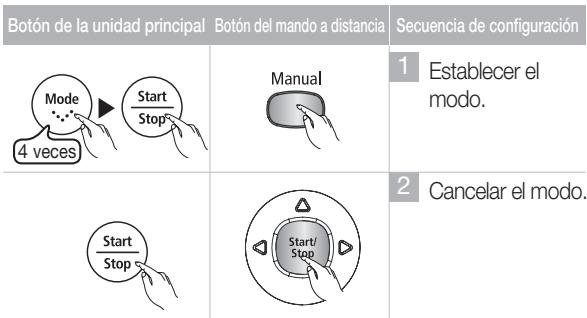

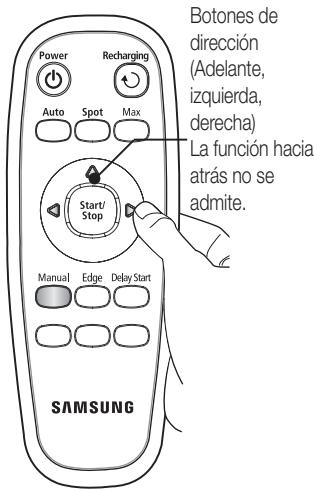

1. Modo manual

Se puede limpiar el suelo manualmente desplazando la aspiradora robot con el mando a distancia.

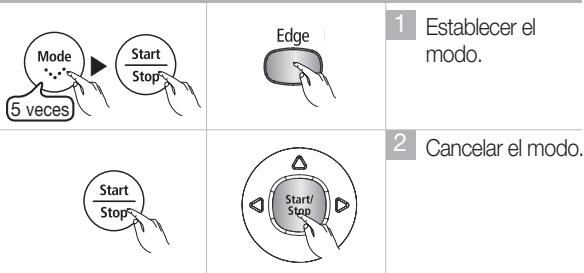

1. Modo lateral

Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también funciona para reducirlo. Limpia los rincones acercándose lo más posible a ellos.

1. Modo de limpieza programada

La aspiradora se pone en funcionamiento a la hora específica.

Características del producto

RECARGA AUTOMÁTICA

Cuando la batería está baja, la aspiradora robot se guía automáticamente hasta el cargador para efectuar la recarga automática.

CEPILLO GIRATORIO LATERAL DE LIMPIEZA DE BORDES

El cepillo giratorio lateral de limpieza de bordes limpia el polvo de los bordes.

CRUCE DE UMBRALES

El innovador sistema de propulsión de la aspiradora robot permite cruzar los umbrales de 1.5 cm de altura y así limpiar todas las habitaciones. Es posible que la aspiradora robot no sea capaz de cruzar los desniveles de 1.5 cm de alto dependiendo de sus formas.

ANTICHOQUES

La aspiradora robot detecta y evita los obstáculos en dos fases. Primero, los 7 sensores de obstáculos detectan los obstáculos en la fase 1 y si la aspiradora no puede evitar el choque, los 2 sensores paragolpes amortiguan el impacto.

DISPOSITIVO DE SEGURIDAD

Cuando la aspiradora robot se levanta del suelo durante la limpieza, un sensor de detección detiene automáticamente las ruedas motrices, el cepillo motorizado, el motor de succión y el cepillo giratorio lateral.

Montaje de la aspiradora

COMPONENTES

Cuerpo principal

Mando a distancia

Cargador (estación)

- Otros componentes

Manual del usuario/2 pilas

VIRTUAL GUARD

Cepillo de limpieza

Soporte del mando a distancia

Filtro de repuesto

NOMBRE DE CADA COMPONENTE

[Unidad principal] Frontal

Lateral

Parte inferior

Montaje de la aspiradora

NOMBRE DE CADA COMPONENTE

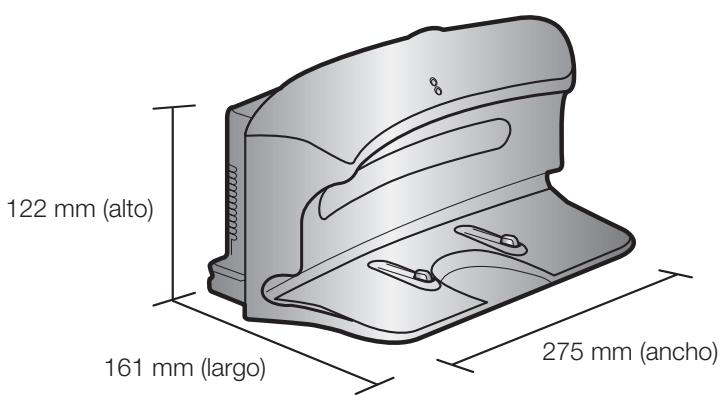

[Cargador (estación)]

[VIRTUAL GUARD]

Instalación de las pilas

Las pilas no se suministran con el producto. Se deben adquirir por separado. Antes de utilizar el aparato debe instalar las pilas alcalinas (como D).

Levante la tapa de la VIRTUAL GUARD presionando la pestaña de bloqueo.

Instale las pilas en la VIRTUAL GUARD como se muestra en la ilustración. (Si las pilas se instalan con la polaridad incorrecta, la VIRTUAL GUARD no funciona.)

Tras insertar una punta de la tapa en la ranura, presione en el otro extremo hasta que oiga un clic.

• Especificaciones: Pilas alcalinas tipo D (LR20)

[Mando a distancia]

Instalación de las pilas del mando a distancia

Cuando se adquiere el producto las pilas del mando a distancia no están instaladas. Antes de utilizar el aparato deben instalar las pilas alcalinas (como AAA).

Levante la tapa del compartimento de las pilas del mando a distancia presionando la pestaña de bloqueo.

Instale las pilas en el mando a distancia como se muestra en la siguiente ilustración. (Si las pilas se instalan con la polaridad incorrecta, el mando a distancia no funciona.)

Tras insertar una punta de la tapa en la ranura, presione en el otro extremo hasta que oiga un clic.

• Especificaciones: Pilas alcalinas tipo AAA.

NOMBRE DE CADA COMPONENTE

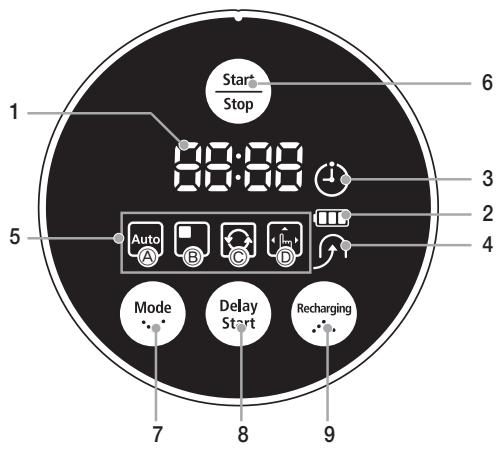

[Pantalla]

PANTALLA

• Muestra el temporizador, el estado de progreso y los códigos de error mediante números, letras y gráficos.

2. Indicador del nivel de la batería

• Cargando: Muestra el progreso de la energía en 3 pasos.
• En uso: Muestra el nivel de la energía de la batería. El nivel de la energía de la batería se va reduciendo en cada nivel desde FULL durante el funcionamiento. (Cuando la batería se ha descargado completamente, un nivel parpadea mostrando "LO")

3. Limpieza programada

• Cuando se programa la limpieza, se ilumina el icono de la limpieza programada.

4. Recarga

• Este icono se enciende cuando la aspiradora robot regresa a la estación de energía para cargar la batería.

5. Pantalla del modo de limpieza

• Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente.

(a) Modo automático: Este icono se enciende cuando se selecciona el modo de limpieza automática. (b) Modo concentrado: Este icono se enciende cuando se selecciona el modo de limpieza concentrada. (c) Modo Turbo: Este icono se enciende cuando se selecciona el modo de limpieza Turbo. (d) Modo manual: Este icono se enciende cuando se selecciona el modo de limpieza Manual. (e) Modo lateral: "Edge" se ilumina cuando se selecciona el modo de limpieza lateral.

BOTONES

6. Inicio/Parada

• Pulsar para iniciar/detener la limpieza.

7. Modo de limpieza

• Pulsar para seleccionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el botón (inicio/parada) para iniciar la limpieza.

8. Inicio retardado

• Pulsar para programar una limpieza. Se puede retardar la limpieza hasta 23 horas.

9. Recarga

• Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la estación de energía para cargar la batería.

Funcionalidad de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

ORDEN DE INSTALACIÓN

1. Apagado y encendido

Para utilizar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.

2. Instalación del cargador

Para cargar la aspiradora robot, primero se debe instalar el cargador.

Dado que la batería está descargada cuando se adquiere el producto, se ha de cargar completamente antes de utilizarla.

3. Carga de la batería

Antes de utilizar la aspiradora robot se debe cargar completamente la batería.

4. Montaje de la VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpiar cada sección una por una mediante el modo Defensa (puerta virtual).

APAGADO Y ENCENDIDO

Para usar la aspiradora robot, primero se debe activar el conmutador de encendido.

Si se apaga el conmutador de encendido, todas las configuraciones se restablecen.

1. Dé la vuelta a la unidad principal y active el conmutador de encendido.

• Si los iconos no se encienden, quiere decir que la batería está descargada. En tal caso, conecte la aspiradora robot en la dirección de carga cuando desactive el conmutador de encendido.
• Tenga en cuenta que si desactiva el conmutador de encendido se restablecerán todas las configuraciones.
• Si no se pulsa ningún botón durante unos 10 minutos con el aspirador encendido, la alimentación se apaga automáticamente con el fin de ahorrar energía. En tal caso, para volver a utilizar el aspirador robot, pulse el botón "Power" o "Start/Stop".

Si se desactiva el conmutador de encendido, la aspiradora robot no se cargará, aunque esté conectada en la estación de carga.

Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

INSTALACIÓN DEL CARGADOR

1. Instale el cargador en una superficie plana.

1. No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m frontalmente.

1. Instale el cargador en un lugar donde la aspiradora robot pueda acceder fácilmente.

1. Disponga el cable de alimentación ordenadamente en la pared.

1. Si el suelo es de madera, instale el cargador en la misma dirección que las vetas de la madera.

Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente.

• Si el cargador no recibe alimentación, la aspiradora robot no podrá encontrar el cargador, por lo que no se cargará automáticamente.
• Si la aspiradora robot está separada del cargador, la batería se descargará automáticamente.

Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

CARGA

Cuando se adquiere el producto, la batería está totalmente descargada, por lo que la aspiradora se debe cargar manualmente.

Active el conmutador de encendido de la parte inferior del producto.

1. Tras alinear las clavijas de carga de la unidad principal con la clavija de carga de la estación de carga, pulse la unidad principal hasta que oiga un sonido de "recargando alimentación" en el cargador.

• La lámpara de energía se ilumina en color verde.

2. Compruebe el estado de la energía de la aspiradora robot.

• Cuando se inicia la energía, el indicador de nivel de la batería y "B" se muestran secuencialmente en la pantalla.
• Cuando se complete la carga, el indicador de nivel de la batería y "FULL" se muestran secuencialmente en la pantalla.

Carga completa

• Cuando el indicador del nivel de la batería parpadea durante la limpieza, la aspiradora robot se detiene y automáticamente se dirige ella misma al cargador.
• Cuando el nivel de la batería parpadea y se muestra "LO" durante la limpieza, la aspiradora robot no se puede controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la batería. (Esto es cuando la batería se ha descargado completamente.)

Carga completa / Cargando / Se requiere carga

NOTA

• Cuando se adquiere el producto, la carga completa de la batería tarda alrededor de 120 horas y la aspiradora funciona durante aproximadamente 90 horas.
• Cuando se carga la batería cuando esta está sobrecalentada, el tiempo de carga se incrementa.
• Medidas que hay que realizar cuando la energía no es uniforme. Si la aspiradora robot no se puede cargar automáticamente:
• Desactive y active (restablezca) el conmutador de encendido de la parte inferior de la aspiradora robot.
• Vuelva a conectar la alimentación del cargador (restablezca).
• Compruebe si hay sustancias extrañas en el conector del cargador y limpie el conector del cargador de la unidad principal y el cargador con un paño seco.
• Compruebe si hay objetos cerca del cargador que hagan de reflectores potentes.
• Si separa la aspiradora robot del cargador, se descarga de modo natural.
• Cargue la aspiradora robot con el cargador, si es posible. (Cuando deba ausentarse de su domicilio durante largos periodos por un viaje de negocios, vacaciones, etc., desactive el conmutador de encendido de la aspiradora robot y desenchufe el cargador antes de guardarlos.)

Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

ACERCA DE LA BATERÍA

• La aspiradora robot funciona con pilas recargables de níquel e hidruro metálico (NiMH) respetuosas con el medio ambiente y una función de prevención de sobrecarga garantiza una amplia duración de la vida útil. La batería tiene un periodo de garantía de 6 meses desde la fecha de compra.
• Cuando adquiera las pilas, solicite al centro de atención al cliente el símbolo (SAMSUNG) de pieza original y el número del modelo.

• Estas pilas son solo para aspiradoras robot de Samsung. Está estrictamente prohibido utilizarlas en otros aparatos o con otros propósitos.
• No trate de desmontar, reparar ni modificar las pilas.
• Cargue las pilas en un lugar con buena ventilación.
• No exponga las pilas al fuego ni las caliente.
• No conecte cinco objetos metálicos entre los polos (+) o (-) de las pilas.
• Consérvelas en el interior (0°C ~ 40°C).
• Antes de deshacerse de este producto, deseche las pilas de un modo respetuoso con el medio ambiente.
• No deseche las pilas con la basura doméstica.
• Para deshacerse de las pilas agotadas siga las normas locales.
• Si las pilas están estropeadas, no las desmonte. Póngase en contacto con el centro de atención al cliente más cercano.
• Un tiempo de carga prolongado y una duración más corta indican que las pilas están cerca del fin de su vida útil. Póngase en contacto con un centro de atención al cliente autorizado para reemplazar las pilas.

El usuario no puede cambiar la batería recargable incorporada en este producto. Para obtener información sobre cómo cambiarla, debe ponerse en contacto con el proveedor.

Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

MONTAJE DE LA VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpiar cada sección una por una mediante el modo Defensa (puerta virtual).

Funcionamiento de los botones

1. Funcionamiento de la lámpara de modelos

• Modo Valla (pared virtual): La lámpara roja parpadea.
• Modo Defensa (puerta virtual): La lámpara verde parpadea.
• Des.: la lámpara se apaga.

2. Configuración del modo

• Cada vez que se pulsa el botón de modo/alimentación, se selecciona como Valla (pared virtual) → modo Defensa (puerta virtual) → apagar alimentación en este orden.
• La distancia mínima de la pared virtual es de 2,5 m, y puede variar dependiendo de los alrededores y el estado de movimiento del robot.

Creación de una valla (pared virtual)

La VIRTUAL GUARD crea una barrera invisible que la aspiradora robot no pueda cruzar.

Por ejemplo, delante de macetas, muebles, la puerta principal, etc.

1. Seleccione el modo Valla (pared virtual) mediante el botón de modo/alimentación.

• La lámpara de modo parpadea en color rojo.

2. Instale la VIRTUAL GUARD delante del área o acceso que se desee bloquear.

• Instale la VIRTUAL GUARD de modo que el sensor de detección de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.

Funcionalidad de la aspiradora

Uso del modo Defensa (puerta virtual)

La VIRTUAL GUARD crea una puerta invisible que la aspiradora robot no puede cruzar hasta que no se haya completado la limpieza de la habitación actual. La VIRTUAL GUARD abre la puerta invisible una vez completada la limpieza de la habitación.

1. Seleccione el modo Defensa (puerta virtual) mediante el botón de modo/alimentación.

• La lámpara de modo parpadea en color verde.

2. Instale la VIRTUAL GUARD en la entrada de la habitación que se desea limpiar.

• Instale la VIRTUAL GUARD de forma que el sensor de detección de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.

• Si no utiliza la VIRTUAL GUARD, apague la alimentación. (Si no va a utilizar la aspiradora robot durante un periodo largo, quite las pilas para evitar que se descarguen.)
• Si el botón de modo/alimentación no funciona, indica que las pilas se han agotado. En este caso, cambie las pilas. (Especificaciones: Pilas alcalinas tipo D (LR20))
• Puede adquirir una VIRTUAL GUARD adicional en el centro de atención al cliente de Samsung Electronics, Co., Ltd.

• Puesto que se crea una barrera invisible para prevenir que la aspiradora robot se dirija a la VIRTUAL GUARD, es recomendable instalar la VIRTUAL GUARD a unos 30 cm de las paredes exteriores.

Acerca del sensor irDA.

• Es posible que la transmisión de la señal infrarroja experimente dificultades en lugares expuestos a una iluminación halógena o en exteriores.
• La aspiradora robot utiliza 3 dispositivos infrarrojos y es posible que un dispositivo no funcione delante de otro dispositivo que tenga una prioridad más alta.
• Cuando se controla la aspiradora robot con el mando a distancia, esta puede cruzar la valla virtual de la VIRTUAL GUARD o chocar contra un obstáculo, ya que la señal del mando a distancia tiene prioridad sobre la señal de la VIRTUAL GUARD.
• Cuando se utiliza la aspiradora robot en un local (PC) o en distancias cortas, sucede que no funciona correctamente debido a interferencias en las señales infrarrojas.
• Instale la VIRTUAL GUARD apartada del cargador; ya que la carga automática se puede interrumpir si la VIRTUAL GUARD está cerca del cargador.
• Si se utilizan al mismo tiempo varias aspiradoras robot, puede que no trabajen correctamente por interferencias en las señales infrarrojas.

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

INICIO/PARADA DE LA LIMPIEZA

Todas las funciones de la aspiradora robot se pueden ejecutar o detener.

• Cada función de la aspiradora robot solo se puede ejecutar si está activado el conmutador de encendido.
• Cuando la aspiradora robot está en funcionamiento, pulse el botón (Start) para cancelar la función y seleccione una función.

Apagado y encendido

Encendido

• Mando a distancia: Pulse el botón [Power].
• Unidad principal: Pulse el botón (Start) (Stop)
• Se encienden los botones de la unidad principal, el indicador del nivel de la batería y los iconos de los modos de limpieza.

Apagado

• Mando a distancia: Pulse el botón [Power].
• Unidad principal: Mantenga pulsado el botón (Start) durante 3 segundos.
• Se apagan todos los iconos excepto el nivel del indicador de la batería.

Uso del mando a distancia

Inicio o parada de la limpieza

Inicio

• Mando a distancia: Pulse los botones Automático, Concentrado, Máximo, Manual o Lateral.
• Unidad principal: Seleccione los modos de limpieza Automática/Concentrado/Máximo/Manual/Lateral mediante el botón (Mod) y, a continuación, pulse el botón (Start/Stop).
• Una vez iniciada la limpieza, la aspiradora robot comienza a moverse.
• Si se pulsa el botón (Start) sin seleccionar ningún modo de limpieza se inicia el modo de limpieza automática.

Uso de los botones de la unidad principal

Parada

• Para detener la limpieza, pulse el botón (Start/Stop) del mando a distancia o de la unidad principal.
• Cuando se detiene la limpieza, la aspiradora robot deja de moverse.

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

RECARGA

Mediante el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la batería.

• Cuando la aspiradora robot está funcionando, pulse el botón (Start) para cancelar el funcionamiento y pulse el botón de recarga.

1. Pulse el botón de recarga.
2. Se activa el icono (f) de la unidad principal y la aspiradora robot regresa hasta el cargador.
3. Para detener la aspiradora robot cuando se dirige al cargador, pulse el botón (Start/Stop).
4. Para probar la función de energía automática, pulse el botón de recarga cuando la aspiradora robot está a menos de 1,5 m de distancia del cargador.

Uso del mando a distancia

Solución de problemas cuando la aspiradora robot no se dirigía hacia el cargador.

• Compruebe la instalación del cargador.
• Puede que el cargador se oculte en una ubicación desde donde no pueda guiar la aspiradora robot hacia el cargador.
• Puede que el cargador esté a más de 5 m de distancia de la aspiradora robot.

Quizás sea necesario un periodo de tiempo mayor para que la aspiradora robot llegue al cargador.

• Cargue la aspiradora robot manualmente en los siguientes casos.
• Si el cargador está situado en un rincón.
• Si la batería está totalmente descargada.
• Si la aspiradora robot se ha quedado atrapada por un obstáculo, por ejemplo, un mueble.
• Si la aspiradora robot no puede cruzar el umbral de una puerta para llegar al lugar donde se encuentra el cargador.

Uso de los botones de la unidad principal

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA AUTOMÁTICA

La aspiradora robot se mueve por sí misma y limpia automáticamente la casa hasta completar la limpieza.

Si se empieza la limpieza cuando la aspiradora robot está conectada en la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos. Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresará automáticamente a la estación de carga y reanudará la limpieza una vez recargada la batería. (Número de veces que se puede reanudar la limpieza: una vez)

Botón de la unidad principal Botón del mando a distancia Secuencia de configuración

Acerca de la función de reanudar la limpieza

• Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecuta la función de reanudar la limpieza.
• Si se mueve la aspiradora robot durante la limpieza o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no la reanuda.

No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a empezar desde el principio.

Funcionalidad de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA CONCENTRADA

Se puede limpiar fácilmente una zona específica con gran cantidad de migas de pan, polvo, etc.

• Coloque la aspiradora robot en la zona que desee limpiar y ejecute la dirección de limpieza concentrada.

• En el modo de limpieza concentrada, la aspiradora robot limpia una zona de 1,5 m de largo y 1,5 m de ancho.
• Una vez completada la limpieza, en la pantalla de la aspiradora se muestra Final, Parada y En espera.

Cuando la aspiradora robot está conectada en la estación de energía, no se admite la limpieza concentrada.

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA MÁXIMA

La aspiradora robot se mueve automáticamente y limpia cuando la batería tiene energía y el nivel de esta parpadea solo en un nivel.

Si se empieza la limpieza cuando la aspiradora robot está conectada en la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos. Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de carga y reanuda la limpieza una vez cargada la batería. (Número de problemas de limpieza reanudados: Una vez)

Botón de la unidad principal Botón del mando a distancia Secuencia de configuración

Durante la limpieza

NOTA

Acerca de la función de reanudar la limpieza

• Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejecuta la reanudación de la limpieza.
• Si se mueve la aspiradora robot durante la energía o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).

No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciarla desde el principio.

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA MANUAL

Con el mando a distancia se puede mover la aspiradora robot para limpiar directamente una zona concreta.

• Coloque la aspiradora robot en la zona que desee limpiar y ejecute la dirección de limpieza manual.
• Se puede limpiar manualmente solo con el mando a distancia.

Durante la limpieza

• Mientras la aspiradora robot está conectada en la estación de carga, no es posible realizar la limpieza manual.

Funcionalidad de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA LATERAL

Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también funciona para reducirlo. Limpia los rincones acercándose lo más posible a ellos. (Esta aspiradora robot es una aspiradora de tipo de contacto frente a los obstáculos.)

La aspiradora robot se mueve por sí misma y limpia automáticamente la casa hasta completar la limpieza.

Si se empieza la limpieza cuando la aspiradora robot está conectada en la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos. Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresará automáticamente a la estación de carga y reanudará la limpieza una vez recargada la batería. (Número de limpiezas reanudadas: Una vez)

Botón de la unidad principal Botón del mando a distancia Secuencia de configuración

NOTA

Acerca de la función de reanudar la limpieza

• Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecuta la función de reanudar la limpieza.
• Si se mueve la aspiradora robot durante la energía o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no reanuda esta.

Durante la limpieza

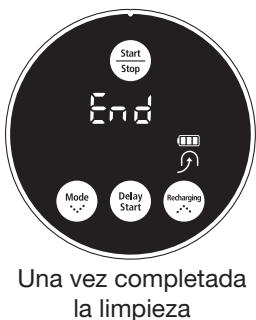

Una vez completada la limpieza

Funcionalidad de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA PROGRAMADA

Se puede programar la aspiradora robot para que inicie la limpieza a una hora determinada. (Tiempo de retardo: Hasta 23 horas)

• La limpieza programada solo se efectúa cuando la aspiradora robot está conectada en la estación de carga.

Botón de la unidad principal	Botón del mando a distancia	Secuencia de configuración	Eemplo: para limpar bajo de 5 horas
Delay Start	Delay Start	1 Entrar en el modo de limpieza programada.	Parpadeo :HH-
Mode Recharging	Abaigo Start/Stop	2 Cada vez que se pulsa el botón, la hora afecta o disminuya.	Parpadeo :5:HR-
Delay Start	Delay Start	3 Finalizar la configuración.	5:HR+
Start/Stop	Start/Stop	4 Cancelar la configuración.	El icono se apaga.

NOTA

Cuando se complete la configuración y se pulsa el botón (Step) en vez del botón de inicio retardado, se cancela la hora de la limpieza programada.

Tras completar la configuración, si se mueve manualmente la aspiradora robot desde la estación de carga, se cancela la hora de la limpieza programada.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

DEBE RECORDAR LOS MÉTODOS DE MANTENIMIENTO Y LIMPIEZA

■ Si el conmutador de encendido está dañado, póngase en contacto con el agente de servicios para evitar accidentes. - No utilice dispositivos mecánicos o de otro tipo que no haya instalado el fabricante, ya que podrían acelerar la deformación de la aspiradora robot.

Desactive siempre el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. La aspiradora robot podría ponerse en marcha repentinamente y causar lesiones personales.

LIMPIEZA DE LA VENTANA DEL SENSOR Y LA CÁMARA

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

• No rocíe agua, disolvente, benceno, etc., directamente sobre la unidad principal de la aspiradora robot.

• Limpie ligeramente la ventana del sensor o de la cámara con un paño suave.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CONTENEDOR DEL POLVO Y EL FILTRO

En primer lugar, vacíe el contenedor del polvo antes de limpiarlo.

• Cuando extraiga el contenedor del polvo, tenga cuidado de no derramar el polvo del contenedor. Vacíe el contenedor del polvo en los casos siguientes.
• Cuando se haya acumulado polvo dentro del contenedor.
• Cuando se reduzca la potencia de aspiración repentinamente.
• Cuando se incremente el ruido repentinamente.

Filtro

Tapa del contenedor del polvo

1. Pulse el botón (PUSH) de extracción del contenedor del polvo y tire de este para extraerlo.

1. Extraiga el contenedor del polvo tirando en la dirección de la flecha como se muestra en la ilustración.

1. Extraiga el filtro del contenedor del polvo tirando en la dirección de la flecha como se muestra en la ilustración.

1. Limpie el polvo del filtro y del contenedor.
2. Puede lavarlos con agua.

1. Vuelva a montar el filtro en el contenedor del polvo.
2. La rejilla del filtro debe estar encarada hacia abajo. No se puede instalar en una dirección incorrecta.

1. Cierre la tapa del contenedor del filtro e instale este en la unidad principal.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CEPILLO MOTORIZADO

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

• Ya que el polvo del contenedor se pueda desparramar, antes de limpiar el cepillo motorizado debe extraer el contenedor del polvo.

1. Extraiga el contenedor del polvo pulsando el botón (PUSH) de extracción del contenedor del polvo.
2. Después de comprobar si hay sustancias extrañas, pulse el gancho que sujeta el cepillo motorizado para retirarlo.
3. Levante el cepillo motorizado de la unidad principal.

1. Quite cualquier sustancia extraña, como cabellos largos o hilos enredados en el cepillo motorizado, utilizando un cepillo de limpieza o una aspiradora.

1. Una vez completada la limpieza, fije en primer lugar el lazo del cepillo de potencia donde se encuentra el conmutador de encendido y, a continuación, el otro de la misma forma.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

1. Tras insertar 3+ puntas de la parte superior de la tapa, presione el otro extremo hasta que oiga un 'clic'.

• Para impedir que la aspiradora robot se atasque, no aspire mondadientes ni bastoncillos de algodón.
• Cuando resulte difícil eliminar sustancias extrañas, póngase en contacto con un centro de atención al cliente.
• Dado que la aspiradora aspira el polvo del suelo, se pueden enrollar en el cepillo algunos hilos o cabellos largos. Compruebe y limpie el cepillo motorizado con regularidad.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CEPILLO GIRATORIO LATERAL PARA LA LIMPIEZA DE BORDES

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

1. Compruebe si el cepillo giratorio lateral para la limpieza de bordes está doblado o si hay sustancias extrañas en el cepillo.

1. Póngase unos guantes de goma, envuelva el cepillo giratorio lateral en un trapo con agua caliente durante 10 segundos y límpielo sobre el trapo.

1. Gire el cepillo giratorio lateral y repita el proceso del caso 2.

1. Si hay cabellos o hilos atrapados entre la unidad principal y el cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo.

Para volver a montar el cepillo, haga coincidir las MARCAS "L" del cepillo giratorio lateral y de la unidad principal y vuelva a montarlo.

(La letra "R" está grabada en el lado derecho del cepillo giratorio.)

Ya que el cepillo giratorio lateral recoge fácilmente cabellos y sustancias extrañas, deben limpiarlo con frecuencia.

Una acumulación excesiva de sustancias extrañas puede dañar el cepillo giratorio lateral.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DE LA RUEDA MOTRIZ

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

Si la aspiradora robot de repente comienza a moverse en zigzag, es posible que haya sustancias extrañas bloqueando la rueda motriz.

1. Para limpiar la rueda motriz, coloque un paño suave en el suelo y dé la vuelta a la unidad principal con cuidado.

1. Compruebe si hay sustancias extrañas y, si es necesario, quítelas con un palito o unas pinzas que no estén afiladas.

LISTA DE COMPROBACIÓN ANTES DE LLAMAR AL CENTRO DE ATENCIÓN AL CLIENTE

SINTOMA	LISTA DE COMPROBACION	MEDIDAS QUE TOMAR
La aspiradora robot no funciona en absoluto antes de la limpieza.	·¿Ha montado el contentedor del polvo? ·¿Haactivado el conmutador de encendido? ·¿Está activado el modo de limpieza (Auto) en la pantalla? ·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·La aspiradora robot no funciona si las pilas del mando a distancia está agotadas.	·Instale el contentedor del polvo. ·Active el conmutador de encendido. ·Pulse el botón (Start). (Para apagarlo, mantenga pulsado el botón (Start) durante 3 segundos o más.) ·Levante la aspiradora robot ymanualmente conéctela en la estación dearga para cargarla. ·Cambie las pilas del mando a distancia. ( Tipo AAA).
La aspiradora robot se detiene durante la limpieza.	·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·¿Se has enredado la aspiradora robot con alcán cable del sueño? ·¿Se has;quedado atascada la aspiradora robot por alcán desnivel del sueño? - Se has levantado la rueda de tracción. ·¿Se has;quedado algn trapo en la rueda de tracción? ·¿Se has detenido la aspiradora robot en el umbral?	·Levante la aspiradora robot ymanualmente conéctela en la estación dearga para cargarla. ·Desactive el conmutador de encendido y desenrede los cables. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando. ·Desactive el conmutador de encendido y quite el trapo. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.
Durante la limpieza se ha reducido la potencia de succion.	·Compruebe si el contentedor del polvo está lleno. ·Compruebe si la entrada de aspiración está obstruida por sustancias extrañas. ·Compruebe si el filtro está obstruido.	·Detenga la aspiradora robot yvacie el contentedor del polvo. ·Desactive el conmutador de encendido y quite las sustancias extrañas de la entrada de aspiración. ·Limpie el filtró a concienda.

LISTA DE COMPROBACIÓN ANTES DE LLAMAR AL CENTRO DE ATENCIÓN AL CLIENTE

SINTOMA	LISTA DE COMPROBACION	MEDIDAS QUE TOMAR
La aspiradora robot no encontrera el cargador.	·Compruebe si el enchufe del cargador está correctamente connectado en la toma de corrente. ·Si hayrialquier obstáculo a una distancia frontal de 1 m, o a 0,5 m a derecha e izquierda del cargador, deben retiring这些东西 obstáculos. ·Si haysustancias extrañas en la clavija de carga, limpie esta con un paño seco. ·¿Se ha instalado la VIRTUAL GUARD cerca del cargador?	·Mueva la VIRTUAL GUARD a otro lugar para que la aspiradora robot se pueda carregar automatistically.
La aspiradora robot cruza a工程技术 de la VIRTUAL GUARD.	·¿Están agotadas las pilas de la VIRTUAL GUARD? ·¿Está la VIRTUAL GUARD configurada en el modo Defensa (puerta virtual)? ·¿Está apagada la lámpara de modo?	·Sustituya las pilas. (2 pilas alcalinas tipo D (LR20)) ·Establezca la VIRTUAL GUARD en el modo Valla (pared virtual). ·Compruebe si la VIRTUAL GUARD está apagada y, a continuación, establezca la VIRTUAL GUARD en el modo deseado.
El tiempo de uso de las pilas de la VIRTUAL GUARD esblemado alto.	·¿Utiliza pilas de celda seca de manganeso?	·Cambie las pilas por otheras新品as alcalinas. (2 pilas alcalinas tipo D (LR20))

SOLUCIÓN DE PROBLEMAS SEGÚN LOS CÓDIGOS DE ERROR

CÓDIGO DE ERROR	CAUSA	SOLUCION
C 00	·La aspiradora robot queda atrapada, retenida o se atascada durante su desplazimiento.	·Desactive el commutador de encendido de la parte inferior y desplace la aspiradora robot a otro lugar.
C 01	·El cepillo motorizzato ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el commutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo motorizzato.
C 02	·La rueda de tracción izquierda ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el commutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción izquierda.
C 03	·La rueda de tracción derecha ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el commutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción derecha.
C 05	·Compruebe el sensor del paragolpes.	·Tire suavamente del sensor del paragolpes atascado.
C 06	·En la ventana del sensor de obstáculos hay una sustancia extraña (polvo, manchas, etc).	·Desactive el commutador de encendido de la parte inferior y limpie la ventana del sensor frontal y posterior con un paño suave.
C 07	·En la ventana del sensor de desnivel hay una sustancia extraña (polvo, manchas, etc).	·Desactive el commutador de encendido de la parte inferior y limpie la ventana del sensor de desnivel con un paño suave.
C 08	·No se ha instalado el contentedor del polvo.	·Instale el contentedor del polvo; deben oir un 'clic'.
C 09	·El cepillo giratorio lateral de limpieza de cordes ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc)	·Desactive el commutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo giratorio lateral de limpieza de cordes.

• Si se pulsa el botón Inicio/Parada o se apaga el conmutador de encendido, se borra el número de error.

Especificaciones del producto

Cargador (estación)

Especificaciones del producto

CLASIFICACION	ELEMENTO	DETALLE
Especificaciones mecánicas	Diámetro	355mm
	Altura	93mm
	Peso	4.0kg
Especificaciones electricas	Voltaje	AC 220-240V~, 50-60Hz
	Consumo de energia del cargador	50 W
	Consumo de energia de la unidad principal	40 W
	Especificaciones de la batería	14.4V / 2,000 mA
Especificaciones de limpieza	Capacidad del contentedor del polvo	Alrededor 0.6 ℓ
	Tipo dearga	Carga automática/manual
	Modode limpieza	Automática, concentrada, Tmaxima, manual, lateral, programada
	Tiempo dearga	Alrededor de 120 instantos
	Tiempo de limpieza(suelo sucio)	Alrededor de 90 instantos
Método de limpieza		Reconocimiento de la forma del techo
Tipo de botón de la unidad principal		Tipo de botón

El aspirador cuenta con la aprobación de las siguientes normativas.

Directiva de equipos electromagnéticos: 2004/108/EEC

Directiva de seguridad de bajo voltaje: 2006/95/EC

comentarios

SAMSUNG

Aspirador Robot Manual de uso

Gracias por haber adquirido un producto Samsung.

CARGADOR DE BATERÍA

26 Iniciar/parar la limpieza 27 Recarga 28 Limpieza automática 29 Limpieza puntual 30 Limpieza máxima 31 Limpieza manual 32 Limpieza de esquinas 33 Limpieza programada

34 Limpiar el aspirador robot

• En este caso, barra el polvo con el objeto de limpieza.

6. Modo de limpieza programada

DISPOSITIVO DE SEGURIDAD

3. Limpieza programada

• Cuando la limpieza está programada, el icono de limpieza programada está encendido.

4. Recarga

5. Visor del modo de limpieza

• Primero, para la limpieza.

7. Modo de limpieza

8. Inicio programado

Indicador luminoso de energía

1. Instale el cargador en una superficie plana.

Sobre la función Reanudar la limpieza

Sobre la función Reanudar la limpieza

Sobre la función Reanudar la limpieza
